OpenVPN 秘籍第二版（四）

原文：annas-archive.org/md5/fd72a09eaec4467049fbfe9a8c996015

译者：飞龙

协议：CC BY-NC-SA 4.0

第九章：操作系统集成

在本章中，我们将介绍以下教程：

  • Linux — 使用NetworkManager

  • Linux — 使用pull-resolv-conf

  • Windows — 提升权限

  • Windows — 使用 CryptoAPI 存储

  • Windows — 更新 DNS 缓存

  • Windows — 将 OpenVPN 作为服务运行

  • Windows — 公共与私有网络适配器

  • Windows — 路由方法

  • Windows 8+ — 确保 DNS 查询是安全的

  • Android — 使用 OpenVPN for Android 客户端

  • Push-peer-info — 向 Android 客户端推送选项

介绍

在本章中，我们将重点介绍如何在 Linux、Windows 和 Android 上使用 OpenVPN。对于每个操作系统，都可以单独写一章，详细描述在客户端和服务器模式下运行 OpenVPN 的细节，但由于篇幅有限，我们将只关注 OpenVPN 客户端与操作系统的交互。本章中的教程旨在概述在特定平台上运行 OpenVPN 时常见的陷阱。教程主要集中在 OpenVPN 本身的配置，而非如何将一个工作中的 VPN 设置集成到其余的网络基础设施中。

Linux — 使用 NetworkManager

当 Linux 作为桌面操作系统使用时，网络配置大多数情况下是通过 Linux 的 NetworkManager 进行配置的。这个软件包允许非管理员用户启动和停止网络连接，连接和断开无线网络，并且设置多种类型的 VPN 连接，包括 OpenVPN。在这个教程中，我们将展示如何使用 GNOME 版本的 NetworkManager 配置 OpenVPN 连接。

准备工作

使用第二章中的第一个教程设置客户端和服务器证书，客户端-服务器 IP-only 网络。在这个教程中，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.11，客户端计算机运行的是 Fedora 22 Linux 和 OpenVPN 2.3.11。此版本的 Linux 自带 NetworkManager 1.0.8，并包括NetworkManager-openvpn插件。NetworkManager-openvpn插件默认没有安装，需要手动添加到系统中。保持第二章中的服务器端路由教程中的配置文件basic-udp-server.conf，以便随时使用。

操作方法...

  1. 通过右键点击任务栏中的 NetworkManager 图标并选择编辑连接，启动 NetworkManager 配置界面。会弹出一个窗口。

  2. 选择VPN选项卡来设置一个新的 VPN 连接：操作方法...

  3. 点击添加按钮以进入下一个界面：操作方法...

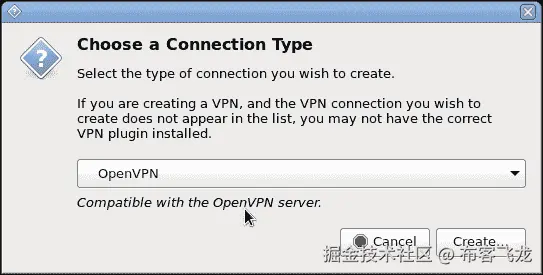

  4. 选择OpenVPN作为 VPN 类型，然后点击创建...按钮。如果OpenVPN连接类型不可用，说明NetworkManager-openvpn插件没有安装。

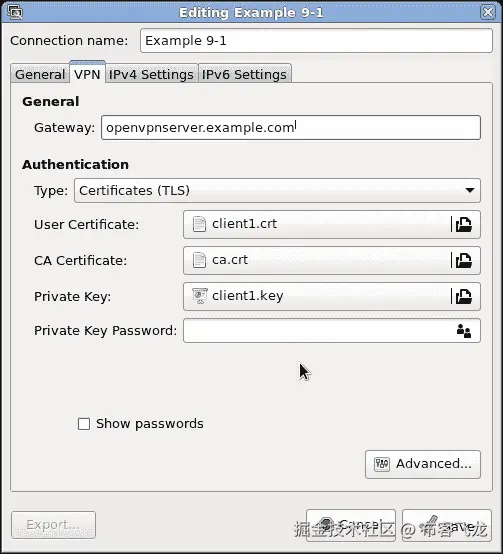

  5. 填写下一个窗口的VPN选项卡中的详细信息：如何操作...

    网关是 OpenVPN 服务器的主机名或 IP 地址。身份验证的类型是证书（TLS）。然后，对于用户证书、CA 证书和私钥字段，分别浏览到包含 client1.crt、ca.crt 和 client1.key 文件的目录。如果需要，填写私钥密码字段。此时不要点击保存按钮，而是点击高级...。

  6. 在下一个窗口中，转到安全选项卡：如何操作...

  7. 选择要用于连接的加密密码和 HMAC 身份验证协议，然后点击确定。

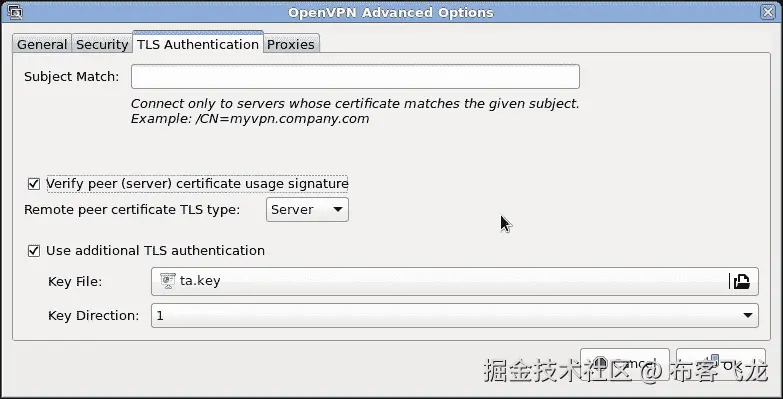

  8. 然后，转到TLS 身份验证选项卡。如何操作...

  9. 启用验证对等方（服务器）证书使用签名，然后选择使用额外的 TLS 身份验证，并浏览到 ta.key 文件的位置。选择1作为密钥方向。

  10. 完成后，点击确定，然后点击应用以保存新的 VPN 连接。

  11. 接下来，启动服务器：

    [root@server]# openvpn --config basic-udp-server.conf

  12. 最后，在客户端，通过点击 NetworkManager 图标，选择VPN 连接并选择示例 9-1来启动 VPN 连接：如何操作...

你可以通过 ping VPN 服务器 IP 来验证 VPN 连接是否正确建立。

工作原理...

NetworkManager-openvpn 插件是一个用于设置 OpenVPN 客户端配置文件的图形用户界面。所有设置相当于按照第二章中的服务器端路由方法配置客户端配置文件，客户端-服务器 IP 专用网络。

还有更多...

NetworkManager-openvpn 插件支持一些高级配置设置：

使用 NetworkManager 设置路由

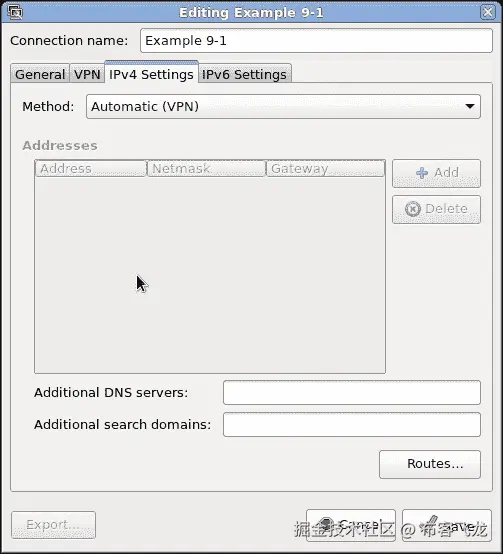

NetworkManager-openvpn 插件也可以用来设置特定于 VPN 的路由。再次打开主 VPN 配置屏幕，进入IPv4 设置选项卡。点击此屏幕上的**路由...**按钮：

使用 NetworkManager 设置路由

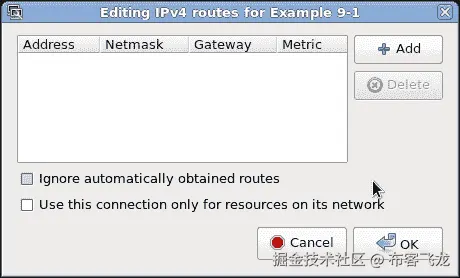

将会弹出一个新窗口：

使用 NetworkManager 设置路由

通过忽略自动获取的路由选项，可以覆盖服务器推送的路由。默认情况下，NetworkManager-openvpn 插件会启用 redirect-gateway，即使服务器未推送该设置。通过勾选仅将此连接用于其网络上的资源复选框，可以覆盖这一行为。

DNS 设置

如果 OpenVPN 服务器通过以下指令推送 DNS 服务器，NetworkManager-openvpn 插件还会更新/etc/resolv.conf 文件：

push "dhcp-option DNS a.b.c.d"

脚本

请注意，NetworkManager 不允许在客户端使用脚本或插件，因为由非 root 用户配置时会带来安全风险。

Linux - 使用 pull-resolv-conf

在 Linux 上设置 VPN 连接时，一个常见的陷阱是 OpenVPN 服务器推送新的 DNS 设置。在之前的例子中，我们看到 NetworkManager-openvpn 插件也会更新包含 DNS 设置的系统配置文件/etc/resolv.conf。如果使用命令行，这一过程不会自动进行。默认情况下，OpenVPN 配带了两个脚本，用于将 DNS 服务器添加到或从/etc/resolv.conf文件中移除。这个教程将展示如何使用这些脚本。

准备就绪

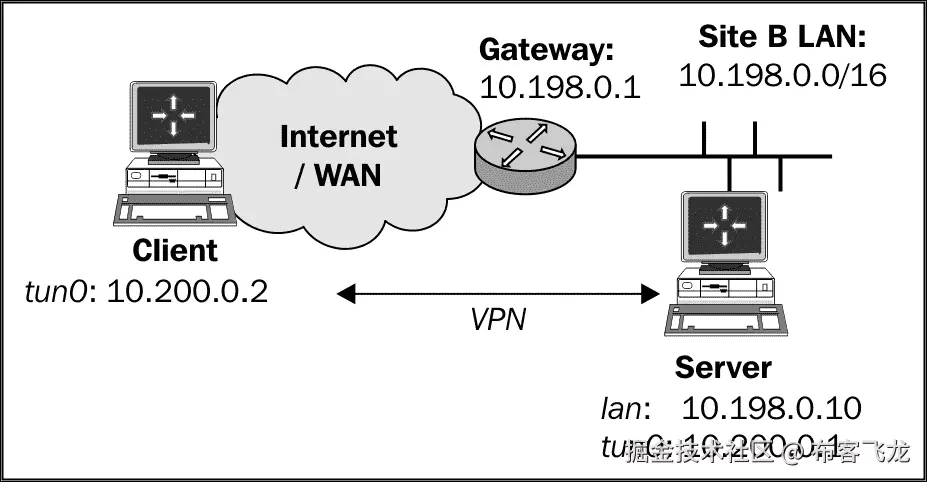

我们将使用以下网络布局：

准备就绪

使用第二章中的第一个教程设置客户端和服务器证书，客户端-服务器仅 IP 网络。对于这个例子，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.11，客户端运行的是 Fedora 22 Linux 和 OpenVPN 2.3.11。请保存basic-udp-server.conf配置文件，这来自第二章中的服务器端路由教程，以及basic-udp-client.conf客户端配置文件。

如何操作...

  1. 将以下行附加到basic-udp-server.conf文件中：

            push "dhcp-option DNS 10.198.0.1"

    这里，10.198.0.1是 VPN 服务器局域网中 DNS 服务器的地址。将其保存为example9-2-server.conf。

  2. 启动服务器：

    [root@server]# openvpn --config example9-2-server.conf

  3. 同样，对于客户端，向basic-udp-client.conf文件中添加以下行：

            script-security 2
        up   "/etc/openvpn/cookbook/client.up"
        down "/etc/openvpn/cookbook/client.down"

  4. 将其保存为example9-2-client.conf。从 OpenVPN contrib 目录中复制client.up和client.down文件，并使其可执行。在 CentOS 6 和 Fedora 22 中，这些文件位于/usr/share/doc/openvpn-2.3.11/contrib/pull-resolv-conf目录：

    [root@client]# cd /etc/openvpn/cookbook

[root@client]# cp /usr/share/doc/openvpn-2.3.11/contrib/pull-
        resolv-conf/client.* .

[root@client]# chmod 755 client.*

  5. 最后，启动客户端：

    [root@client]# openvpn --config example9-2-client.conf

VPN 连接建立后，检查/etc/resolv.conf文件的内容。第一行应包含 OpenVPN 服务器指定的 DNS 服务器：

nameserver 10.198.0.1

当 VPN 连接结束时，该条目会被移除。

它是如何工作的...

OpenVPN 提供的脚本解析环境变量foreign_option_*，并查找 DOMAIN 和 DNS 设置。这些设置随后会被写入/etc/resolv.conf文件的开头。这使得 OpenVPN 服务器推送的 DNS 服务器和 DOMAIN 设置优先于系统的 DNS 和 DOMAIN 设置。

当 VPN 连接断开时，相同的设置会从/etc/resolv.conf文件中删除。

还有更多...

请注意，当使用NetworkManager-openvpn插件时，这些脚本不是必需的，因为 NetworkManager 会自行更新/etc/resolv.conf文件。

Windows - 提升权限

随着 Windows Vista 的推出，微软引入了用户帐户控制（UAC）。UAC 旨在保护用户免受可能修改操作系统本身的程序的危害。在运行此类程序之前，即使用户具有完全的管理员权限，也需要提升权限。会出现一个对话框，用户必须点击它才能开始执行。为了运行 OpenVPN，需要提升的权限，因为 OpenVPN 需要打开系统设备并启动 VPN 连接。尤其是在需要向系统中添加路由时，提升的权限至关重要。

在 OpenVPN 2.3+版本中，权限提升功能已内置于 OpenVPN GUI 应用程序中。也就是说，即使以管理员身份运行标志被关闭，启动 OpenVPN GUI 时，应用程序仍会请求提升的权限。本教程将演示这一行为，而这种行为在旧版本的 OpenVPN 中并不存在。

准备工作

使用第二章中的第一个教程设置客户端和服务器证书，客户端-服务器 IP 专用网络。在本教程中，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.3.11，客户端计算机运行 Windows 7 SP1 和 OpenVPN 2.3.11。保留来自第二章中服务器端路由教程中的配置文件basic-udp-server.conf。对于客户端，保留来自第二章中使用 ifconfig-pool 块教程中的配置文件basic-udp-client.ovpn。

如何操作…

  1. 首先，启动服务器：

    [root@server]# openvpn --config basic-udp-server.conf

  2. 确保 OpenVPN 没有运行，并且托盘图标不存在。

  3. 在启动 OpenVPN GUI 之前，右键点击安装 OpenVPN 2.3.11 Windows 版后放置在桌面上的 OpenVPN GUI 图标。

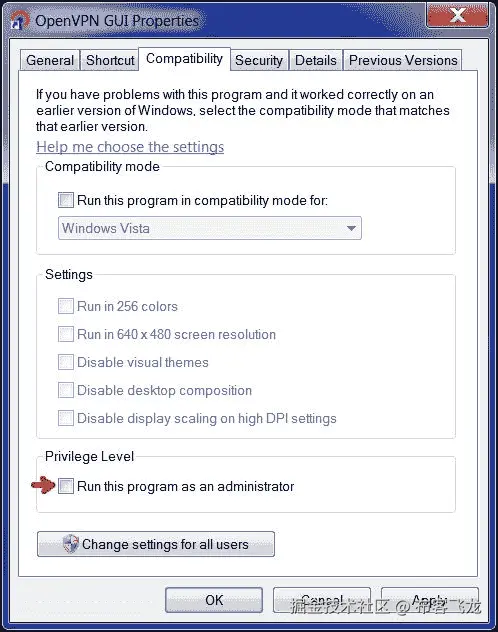

  4. 在弹出的属性窗口中，点击兼容性选项卡并禁用以管理员身份运行此程序：如何操作…

  5. 点击确定。

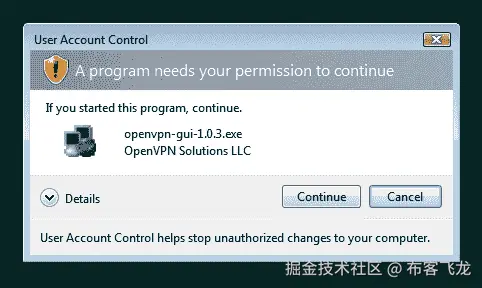

  6. 启动 OpenVPN GUI。请注意，它仍然会提示权限（以下截图是 Windows Vista 的界面，但 Windows 7+会弹出类似的窗口）：如何操作…

  7. 点击继续以按常规启动 OpenVPN GUI。

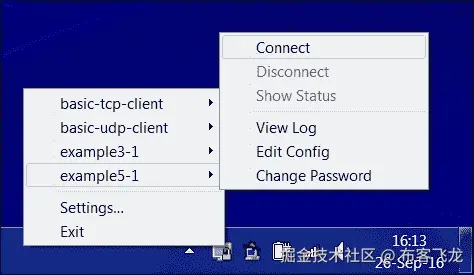

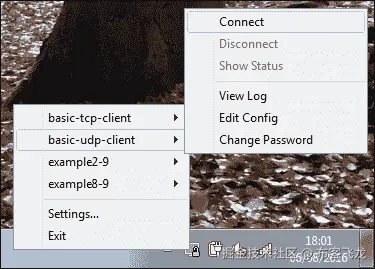

  8. 通过启动example5-1配置文件启动 OpenVPN 客户端：如何操作…

  9. 验证 VPN 连接是否已建立，并且日志文件c:\temp\openvpn.log是否已创建。

它是如何工作的…

启动 OpenVPN GUI 应用程序时，用户必须始终确认它可以以提升的权限运行。这已内置在 OpenVPN GUI 应用程序中，可以通过注意应用程序图标右下角的盾牌来看到这一点。

工作原理...

此后，OpenVPN GUI 可以启动其他可执行文件，这些文件也会继承这些权限。当 GUI 启动openvpn.exe进程时，它可以打开 VPN 适配器，修改路由表，并运行 up 和 down 脚本。

Windows - 使用 CryptoAPI 存储

OpenVPN 具有使用 Windows CryptoAPI 存储来检索设置连接所需的公钥和私钥的功能。这在一定程度上提高了安全性，因为 CryptoAPI 存储比通常用于设置 OpenVPN 连接的明文.crt和.key文件更为安全。

在这个配方中，我们将配置一个 OpenVPN 客户端，在连接到服务器时从 CryptoAPI 存储中检索所需的信息。这个配方在 Windows 7 上进行了测试，但也适用于其他版本的 Windows。

准备就绪

使用第二章中的第一个配方设置客户端和服务器证书，客户端-服务器仅 IP 网络。对于这个配方，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.11，而客户端计算机运行的是 Windows 7 SP1 和 OpenVPN 2.3.11。保留第二章中服务器端路由配方中的配置文件basic-udp-server.conf以备使用。

如何操作...

  1. 首先，我们需要将客户端证书导入到 CryptoAPI 存储中。为此，我们必须将现有的client2.crt和client2.key文件转换为 PKCS12 格式。打开 Windows 命令行窗口并切换到这些文件所在的目录：

    [winclient]C:> cd C:\Program Files\OpenVPN\config
[winclient]C:\Program Files\OpenVPN\config>..\bin\openssl
        pkcs12
 -export -in client2.crt -inkey client2.key -out client2.p12
Enter pass phrase for client2.key: [existing password]
Enter Export Password: [new export password]
Verifying - Enter Export Password: [repeat export password]

  2. 接下来，将 PKCS12 文件导入 Windows CryptoAPI 存储：

    [winclient]C:\Program Files\OpenVPN\config>start client2.p12

    证书导入向导将启动。

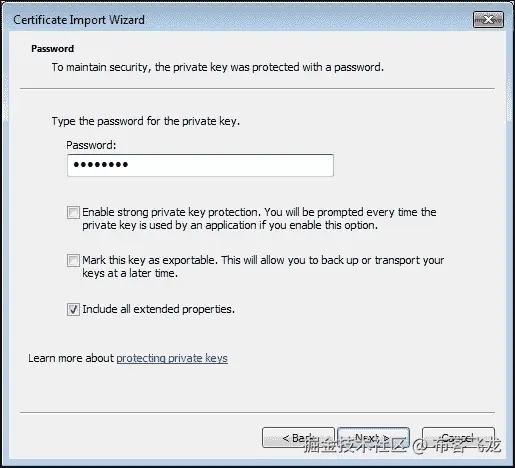

  3. 在第一个屏幕上点击下一步，然后在第二个屏幕上再次点击下一步。接下来，您需要提供上一步中的导出密码：如何操作...

    如果您选择了启用强私钥保护。启用此选项后，每次应用程序使用私钥时都需要提示您输入密码复选框，证书和私钥将得到更好的保护，但每次 OpenVPN 启动时，您都需要重新输入密码。

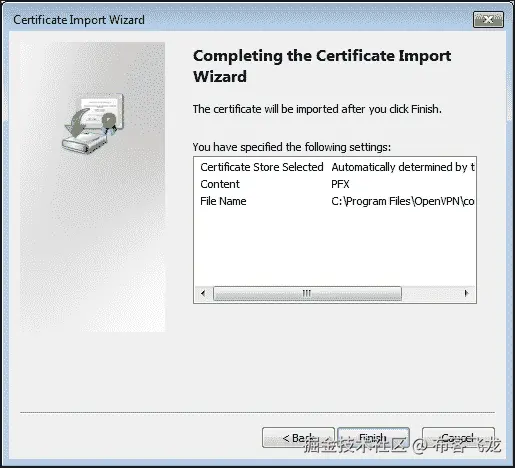

  4. 单击下一步。在下一个屏幕中，选择默认选项自动选择证书存储，然后再次单击下一步。在下一个屏幕中点击完成，证书导入完成。如何操作...

  5. 创建客户端配置文件：

            client
        proto udp
        remote openvpnserver.example.com
        port 1194

        dev tun
        nobind

        remote-cert-tls server
        tls-auth "c:/program files/openvpn/config/ta.key" 1
        ca          "c:/program files/openvpn/config/ca.crt"
        cryptoapicert  "SUBJ:Client2"

  6. 将配置文件保存为example9-4.ovpn。启动服务器：

    [root@server]# openvpn --config basic-udp-server.conf

  7. 使用 OpenVPN GUI 启动 VPN 连接。

VPN 连接应当能够建立，而无需询问私钥密码。如果启用了 CryptoAPI 选项，启用强私钥保护，将弹出一个单独的对话框，要求输入 CryptoAPI 密码。

工作原理...

Windows OpenVPN 客户端软件能够从 Windows CryptoAPI 存储中提取证书和公钥，如果指定了证书的主题名称（使用关键字SUBJ:）或者指定了证书的指纹（使用关键字THUMB:）。在从 CryptoAPI 存储中检索到证书和私钥后，VPN 连接的建立方式与使用明文证书和私钥文件时完全相同。

还有更多...

使用 Windows CryptoAPI 存储时有几个小而重要的细节，我们将在接下来的章节中详细讲解。

CA 证书文件

请注意，仍然需要使用以下行来指定 CA 证书：

ca c:/program files/openvpn/config/ca.crt

理论上，也可以从 CryptoAPI 存储中检索 CA 证书，但 OpenVPN 目前没有实现此功能。还需要注意，CA 证书文件需要包含用于签署服务器端证书的证书颁发机构，而不是客户端证书。

证书指纹

除了提供 cryptoapicert SUBJ:<subject name>，还可以指定 cryptoapicert THUMB:<fingerprint>。

X509 证书的指纹或指纹打印可以通过在 Windows 证书存储中查找导入证书的 Thumb 属性，或者通过输入 OpenSSL 命令来检索：

C:\Program Files\OpenVPN\config>..\bin\openssl x509 \
 -fingerprint -noout -in client2.crt
SHA1 Fingerprint=91:93:72:7D:0D:D7:33:58:81:DA:DE:2C:17:1E:36:43:58:40:BF:50

Windows - 更新 DNS 缓存

在 OpenVPN 用户邮件列表中，经常出现一个问题，关于在 VPN 连接建立后 Windows 的 DNS 名称解析。如果 OpenVPN 服务器推送了新的 DNS 服务器，那么 OpenVPN 客户端会自动获取该 DNS 服务器，但名称解析在建立连接后并不总是正常工作。这与 OpenVPN 关系不大，更多与 Windows DNS 缓存服务的工作方式有关。由于这个问题经常出现，因此 OpenVPN 2.1.3 版本中增加了一个新的指令 register-dns。当指定此指令时，OpenVPN 会更新 Windows DNS 缓存，并将 VPN IP 地址注册到 Windows DNS 表中。由于此功能最近才引入，本篇文章也将展示如何在 VPN 连接建立时使用脚本更新 Windows DNS 缓存。有些用户会完全禁用 DNS 缓存服务，这似乎对操作系统影响不大，除了在使用慢速网络时会有一些小的性能损失。

准备工作

使用 第二章 中的第一个教程设置客户端和服务器证书，客户端-服务器仅限 IP 网络。在本教程中，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.3.11，客户端计算机运行 Windows 7 SP1 和 OpenVPN 2.3.11。请保留来自 Linux: 使用 pull-resolv-conf 教程中的服务器配置文件 example9-2-server.conf，以及来自 使用 ifconfig-pool 块 教程中的客户端配置文件 basic-udp-client.ovpn，这些都可以在 第二章 中找到，客户端-服务器仅限 IP 网络。

如何操作...

  1. 启动服务器：

    [root@server]# openvpn --config example9-2-server.conf

  2. 在 basic-udp-client.ovpn 配置文件中添加一行：

            register-dns

  3. 将此配置文件保存为 example9-5.ovpn。启动 OpenVPN 客户端。

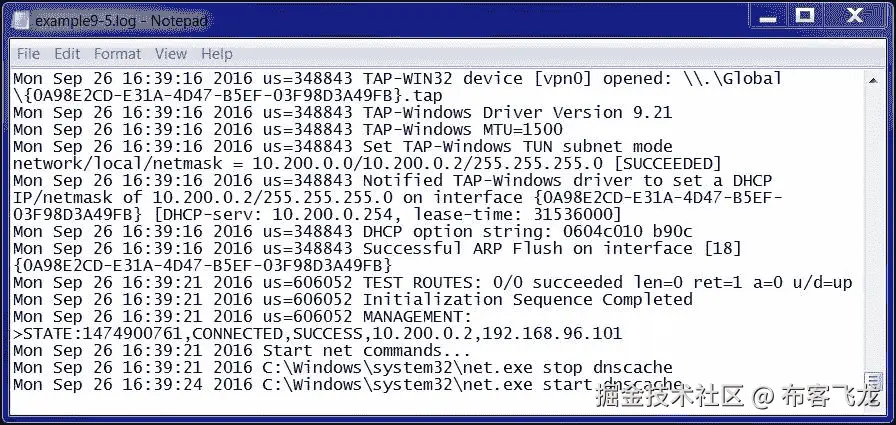

    OpenVPN GUI 状态窗口将显示 Windows 服务 dnscache 已重新启动：

    如何操作...

    VPN 连接建立后，验证名称解析是否使用 VPN 提供的 DNS 服务器，例如通过使用 nslookup 命令。

工作原理...

当 VPN 连接建立时，OpenVPN 客户端软件将一个 DHCP 数据包发送到 TAP-Win32 适配器，包含 IP 地址、默认网关以及其他网络相关信息，例如新的 DNS 服务器。操作系统会接收这些信息，但本地 DNS 缓存服务不会立即得到通知。register-dns 指令会执行以下命令：

net stop dnscache
net start dnscache
ipconfig /flushdns
ipconfig /registerdns

通过强制重启 DNS 缓存服务，VPN 连接提供的 DNS 服务器会立即生效。

另见

  • 本章稍后的 Windows 8+ - 确保 DNS 查找安全 教程，详细介绍了如何确保 DNS 查找仅通过 VPN 隧道传输

Windows - 以服务方式运行 OpenVPN

OpenVPN Windows 版本的一个较少为人知的功能是它能够作为服务运行。这允许 OpenVPN 在没有用户登录系统的情况下启动并建立 VPN 连接。OpenVPN 服务默认安装，但不会自动启动。

在这个教程中，我们将展示如何通过 OpenVPN GUI 应用程序控制 OpenVPN 服务，并如何进行服务故障排除。

准备工作

使用第二章中的第一个方法设置客户端和服务器证书，客户端-服务器仅 IP 网络。在这个方法中，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.3.11，客户端计算机运行 Windows 7 SP1 和 OpenVPN 2.3.11。保留服务器端路由方法中的配置文件basic-udp-server.conf，该方法位于第二章，客户端-服务器仅 IP 网络。对于客户端，保留使用 ifconfig-pool 块方法中的配置文件basic-udp-client.ovpn，该方法也位于第二章，客户端-服务器仅 IP 网络。

操作方法...

  1. 启动服务器：

    [root@server]# openvpn --config basic-udp-server.conf

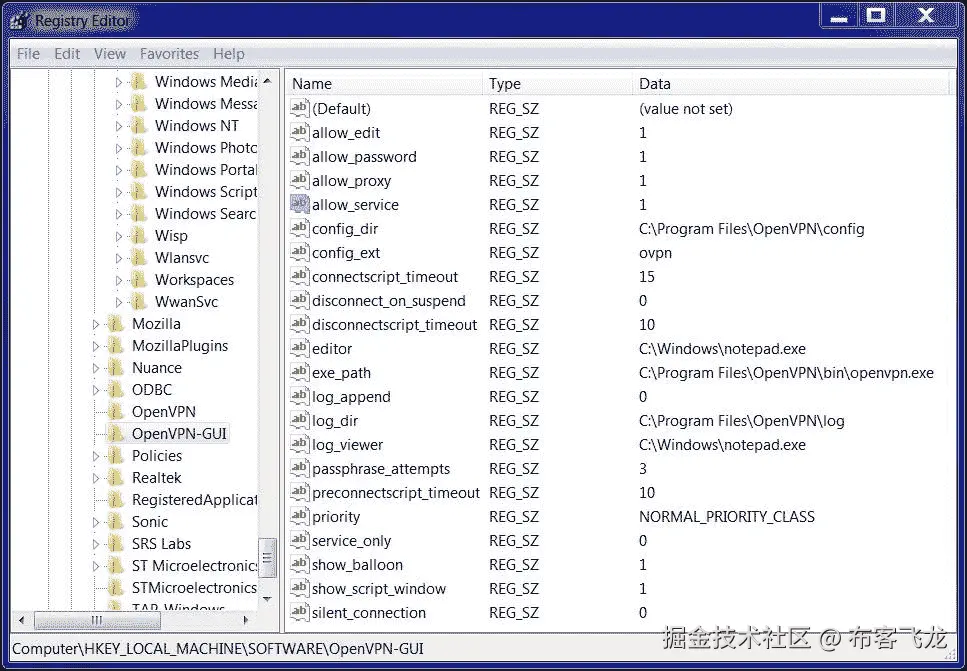

  2. 在启动客户端的 OpenVPN GUI 应用程序之前，我们首先启动 Windows 注册表编辑器regedit（使用提升权限）。找到HKEY_LOCAL_MACHINE\SOFTWARE\OpenVPN-GUI键。操作方法...

  3. 记下config_dir注册表项，通常设置为C:\Program Files\OpenVPN\config。

  4. 将注册表项allow_service设置为1。同时，注意注册表项log_dir，通常设置为C:\Program Files\OpenVPN\log。

  5. 现在，浏览到注册表项HKEY_LOCAL_MACHINE\SOFTWARE\OpenVPN，并再次检查config_dir和log_dir键。它们应该指向与 OpenVPN GUI 应用程序相同的目录。

  6. 关闭注册表编辑器。

  7. 启动 OpenVPN GUI。右键单击任务栏中的图标。一个新的菜单选项将会出现。操作方法...

    但不要立即启动服务。

  8. 首先，修改客户端配置文件basic-udp-client.ovpn，更改以下行：

            cert     "c:/program files/openvpn/config/client2.crt"
        key      "c:/program files/openvpn/config/client2.key"

    将这些更改为以下内容：

            cert     "c:/program files/openvpn/config/client1.crt"
        key      "c:/program files/openvpn/config/client1.key"

    来自第二章，客户端-服务器仅 IP 网络的client2.key客户端证书有密码保护，而client1.key文件没有。将配置文件保存为example9-6.ovpn。

  9. 将所有其他.ovpn文件移到另一个目录，确保config目录中只有此.ovpn文件。

  10. 现在，启动 OpenVPN 服务。过一段时间后，VPN 连接将会建立，客户端和服务器的日志文件中都可以看到。

它是如何工作的...

一个 Windows 服务在系统启动时启动，用户登录之前。OpenVPN 服务扫描注册表项HKEY_LOCAL_MACHINE\SOFTWARE\OpenVPN\config_dir所指向的目录。

这会为该目录中每个.ovpn扩展名的文件启动一个 OpenVPN 进程。每个进程的输出都会记录到注册表项指向的日志目录：

HKEY_LOCAL_MACHINE\SOFTWARE\OpenVPN\log_dir

在这里，日志文件名与配置文件名相同，只是扩展名变成了.log。在本例中，配置文件为C:\Program Files\OpenVPN\config\example9-6.ovpn，日志文件为C:\Program Files\OpenVPN\log\example9-6.log。

启动这些连接不需要启动 OpenVPN GUI，但如果添加了正确的注册表项，GUI 应用程序确实提供了管理 OpenVPN 服务的便捷方法。

还有更多...

使用 OpenVPN 服务时有一些重要注意事项，这里列出了相关内容。

自动服务启动

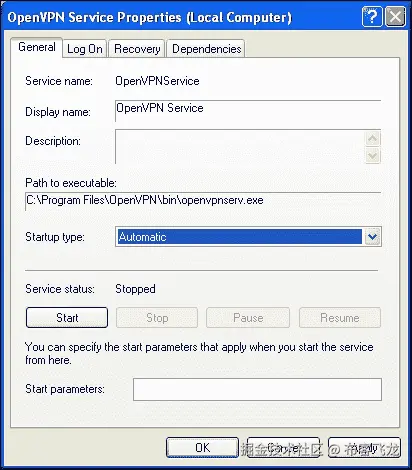

要使 OpenVPN 服务在系统启动时自动启动，请通过以下路径打开服务管理控制面板：控制面板 | 管理工具 | 服务。双击OpenVPN 服务以打开属性，并将启动类型字段设置为自动：

自动服务启动

点击确定并关闭服务管理控制面板。重新启动 Windows，并在服务器端验证客户端是否在系统启动时连接。

OpenVPN 用户名

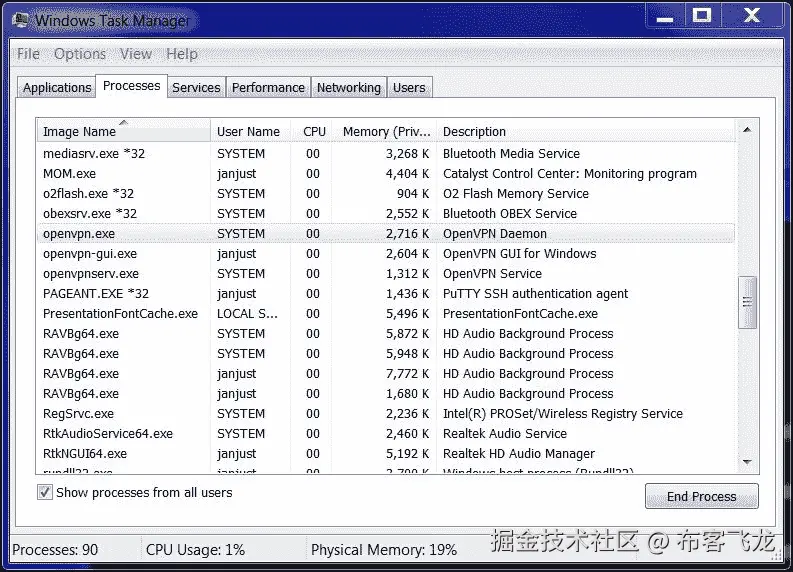

当使用 OpenVPN 服务时，相应的 OpenVPN 进程通常会以SYSTEM账户身份运行，正如以下截图所示：

OpenVPN 用户名

这与配置文件的权限相关。使用cryptoapicert指令时也需要特别小心，因为默认情况下，这些证书会被存储在用户证书存储区，而该存储区对SYSTEM账户不可访问。可以使用cryptoapicert指令，但导入的证书必须作为（本地）系统证书安装，而不是用户证书。

另见

  • 本章前面提到的Windows - 使用 CryptoAPI 存储的技巧，解释了如何使用 Windows CryptoAPI 存储来存储用户证书和私钥

Windows - 公共网络与私有网络适配器

在 Windows Vista 和 7 中，微软引入了网络类别的概念。网络接口可以是私有网络或公共网络的一部分。在使用 OpenVPN 时，必须小心适配器所处的网络类型。默认情况下，OpenVPN 的 TAP-Win32 适配器被放置在公共网络中，这有一个副作用，即无法挂载文件共享。在本例中，我们将展示如何更改网络类型，以便可以在 VPN 连接上使用文件共享等受信服务。虽然这与配置 OpenVPN 本身关系不大，但这个问题经常出现，值得专门列出一个技巧。

准备工作

使用第二章中的第一个食谱来设置客户端和服务器证书，客户端-服务器 IP 仅网络。在此食谱中，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.11，客户端计算机运行的是 Windows 7 SP1 和 OpenVPN 2.3.11。请将服务器端路由食谱中的basic-udp-server.conf配置文件保管好，该文件在第二章，客户端-服务器 IP 仅网络中。对于客户端，请将使用 ifconfig-pool 块食谱中的basic-udp-client.ovpn配置文件保管好，该文件也在第二章，客户端-服务器 IP 仅网络中。

如何操作...

  1. 将以下行附加到basic-udp-server.conf文件中：

            push "route 0.0.0.0 0.0.0.0 vpn_gateway 300"

  2. 将其保存为example9-7-server.conf。启动服务器：

    [root@server]# openvpn --config example9-7-server.conf

  3. 在 Windows 客户端上，启动 OpenVPN GUI。

  4. 在建立 VPN 连接后，会弹出一个窗口询问您这是哪种类型的网络。对于 Windows 7，您可以选择家庭、工作或公共；对于 Windows 8 及以上版本，选择是私人或公共。

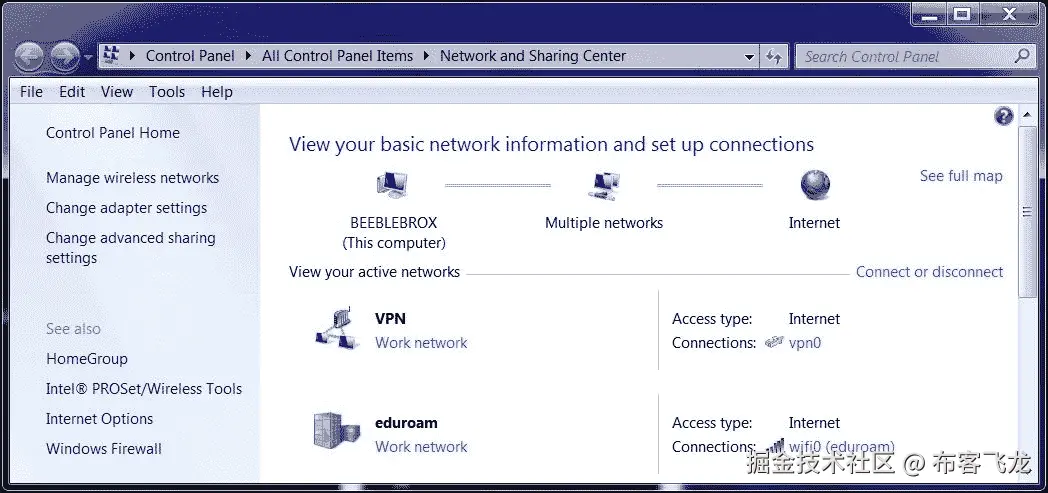

  5. 选择工作网络，然后打开网络和共享中心：如何操作...

它是如何工作的...

在 Windows 7 及以上版本中，每种网络类型有不同的访问权限。权限最少的网络类型是公共，这意味着应用程序可以建立 TCP/IP 连接，但不能访问工作或私人网络中的任何资源，如本地打印机和本地磁盘。当共享与 OpenVPN 客户端在同一网络上的资源时，这可能成为一个问题。

Windows 通过查看该网络是否具有默认网关来确定网络类型。如果没有指定默认网关，则该网络被视为不可信，因此它被设为公共网络。之后没有简单的选项可以更改此设置。

为了克服这一特殊性，我们为其提供了一个具有非常高度量值的默认网关：

push "route 0.0.0.0 0.0.0.0 vpn_gateway 300"

使用非常高的度量值，我们避免了所有网络流量都通过 VPN 路由的问题，这可能导致自咬其尾问题。

另请参见

  • 本章前面提到的Windows - 提升权限食谱，详细解释了如何以提升权限运行 OpenVPN GUI 应用程序。

Windows - 路由方法

当路由被推送到 Windows 客户端时，有两种方法可以将这些路由添加到系统路由表中：

  • 使用 IPAPI 助手函数（默认方法）

  • 使用ROUTE.EXE程序

在大多数情况下，IPAPI 方法工作正常，但有时需要覆盖此行为。在本食谱中，我们将展示如何做到这一点，并如何查看客户端日志文件，以验证是否选择了正确的方法。

准备工作

使用第二章中的第一个食谱来设置客户端和服务器证书，客户端-服务器 IP 仅网络。在此食谱中，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.3.11，客户端计算机运行 Windows 7 SP1 和 OpenVPN 2.3.11。请随时备好在第二章中的服务器端路由食谱中的配置文件basic-udp-server.conf。对于客户端，请随时备好在第二章中的使用 ifconfig-pool 块食谱中的配置文件basic-udp-client.ovpn。

如何操作...

  1. 启动服务器：

    [root@server]# openvpn --config basic-udp-server.conf

  2. 将以下行添加到basic-udp-client.ovpn配置文件中：

            verb 5
        route-method ipapi

  3. 将此配置文件保存为example9-8.ovpn。使用此配置启动 OpenVPN 客户端。

  4. 在连接建立之后，再次打开显示状态窗口，并查看连接日志的最后几行。日志会显示类似如下的内容：

            ...  C:\WINDOWS\system32\route.exe ADD 10.198.0.0 MASK
        255.255.0.0 10.200.0.1
        ... Route addition via IPAPI succeeded
        ... Initialization Sequence Completed

    即使route-method指令设置为ipapi，日志文件仍然会打印出 Windowsroute.exe命令的路径。第二行显示路由实际上是通过 IPAPI 助手函数添加的。

  5. 现在，修改配置文件example9-8.ovpn，内容如下：

            verb 5
        route-method exe

  6. 重启 OpenVPN 客户端。

  7. 再次查看连接日志的最后几行。这一次，日志文件中将不会出现通过 IPAPI 添加路由成功的信息，这意味着使用了route.exe命令。相反，您会看到类似以下内容：

            ...  C:\WINDOWS\system32\route.exe ADD 10.198.0.0 MASK
        255.255.0.0 10.200.0.1
        ... env_block: add PATH=C:\Windows\System32;C:\Windows;...
        ... Initialization Sequence Completed

    以env_block开头的这一行表示在启动外部route.exe命令之前，已经设置了一组环境变量。

它是如何工作的...

route-method指令有三个选项：

  • adaptive：首先尝试使用 IPAPI 方法，如果 IPAPI 失败，则回退到route.exe方法。这是默认选项。

  • ipapi：始终使用 IPAPI 助手函数来添加路由。

  • exe：始终使用外部程序route.exe。

根据该指令，OpenVPN 客户端将选择如何向 Windows 路由表添加路由。请注意，如果 OpenVPN 无法添加路由，它不会中止连接。当前的 OpenVPN GUI 无法检测到这一点，因此会在任务栏上显示一个绿色图标，表明连接完全成功。

还有更多内容...

OpenVPN 被预配置为在 Windows 安装目录中查找route.exe程序，通常是在C:\WINDOWS\system32。如果 Windows 安装在其他目录中，可以使用win-sys指令。win-sys指令有两个选项：

  • 默认选项，env，表示 OpenVPN 客户端将使用环境变量windir的内容来定位 Windows 操作系统。此环境变量在正常的 Windows 设置中始终会被设置。从 OpenVPN 2.3 开始，这是默认设置，如果指定了win-sys env，则会打印警告信息。

  • Windows 操作系统所在的目录名，例如D:\WINDOWS。仅在route.exe程序位于非标准位置时使用此路径。

Windows 8+ - 确保 DNS 查找是安全的

从 Windows 8.1 开始，微软引入了一个新特性，用于将主机名解析为 IP 地址。每当一个应用程序想要解析主机名时，都会通过系统中找到的所有网络适配器发送一个 DNS 查询。第一个响应查询的适配器返回的答案将被使用。

如果用户希望以安全的方式通过 VPN 隧道传输所有流量，那么此功能将不受欢迎。在敌对的网络环境中，可能会返回一个虚假的 IP 地址，甚至可能认为对特定主机进行 DNS 查找是危险的。

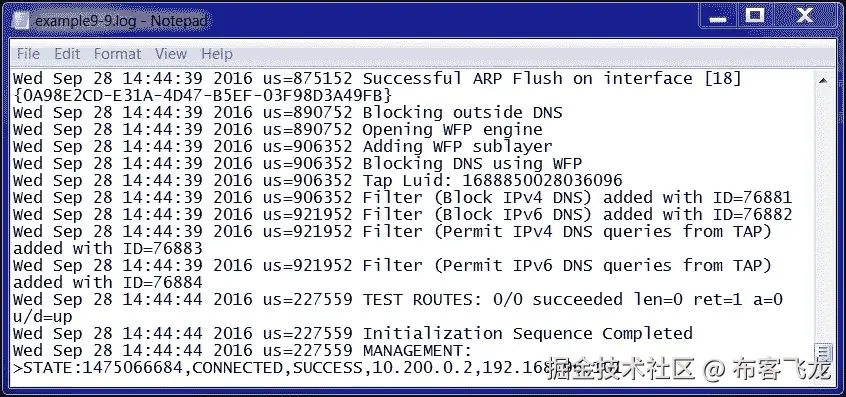

从 OpenVPN 2.3.10 开始，新增了一个选项，block-outside-dns，用于抑制此功能。在此配方中，我们将展示如何使用此选项。

准备工作

使用第二章中的第一个配方设置客户端和服务器证书，客户端-服务器仅 IP 网络。对于此配方，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.11，客户端计算机运行的是 Windows 8.1 和 OpenVPN 2.3.11。保留第二章中的服务器端路由配方中的配置文件basic-udp-server.conf，并随时可用。对于客户端，保留第二章中使用 ifconfig-pool 块配方中的配置文件basic-udp-client.ovpn。

如何操作...

  1. 启动服务器：

    [root@server]# openvpn --config basic-udp-server.conf

  2. 将以下行添加到basic-udp-client.ovpn配置文件中：

            verb 5
        block-outside-dns

  3. 将此配置文件保存为example9-9.ovpn。使用此配置启动 OpenVPN 客户端。

  4. 连接建立后，再次打开显示状态窗口，查看连接日志的最后几行。输出应类似于以下内容：如何操作...

    在此日志文件中，Windows 过滤平台（WFP）被初始化，并添加了特殊规则以阻止 DNS 流量。

  5. 停止 OpenVPN 客户端并再次检查日志文件。您应该看到一行显示 WFP 引擎已关闭，从而移除 OpenVPN 添加的过滤规则：

            ... Closing TUN/TAP interface
        ... Uninitializing WFP

它是如何工作的...

使用 block-outside-dns 指令，在 VPN 连接建立后创建一组 Windows 过滤规则。这些过滤（或防火墙）规则阻止 DNS 查找通过 Windows 客户端上所有网络适配器发送，除了通过 TAP 适配器发出的查询。当 OpenVPN 连接终止时，WFP 规则将被删除。

还有更多...

在使用 OpenVPN 2.3 并同时开启多个隧道时，务必小心此选项。在某些情况下，第一个隧道添加的 WFP 规则在第二个隧道关闭时没有正确恢复，从而阻止所有 DNS 流量。

Android - 使用 OpenVPN for Android 客户端

OpenVPN 也可以在移动设备上使用，如 Android 或 iPhone 智能手机。在本食谱中，我们将展示如何为 Android 应用设置 OpenVPN 的基本配置文件。相同的配置也可以用于 iPhone 和 iPad。

准备工作

使用 第二章 中的第一个食谱设置客户端和服务器证书，客户端-服务器仅 IP 网络。在这个食谱中，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.11。客户端设备运行的是 Android 4.2 和 OpenVPN for Android 版本 0.6.57。保留来自 第二章，服务器端路由 食谱中的配置文件 basic-udp-server.conf。对于客户端，保留来自 第二章，使用 ifconfig-pool 块 食谱中的配置文件 basic-udp-client.ovpn。

如何操作...

  1. 启动服务器：

    [root@server]# openvpn --config basic-udp-server.conf

  2. 通过将 basic-udp-client.ovpn 文件转换为内联配置文件来创建 OpenVPN 应用配置文件。此过程通过将所有引用外部文件的部分替换为内联块来完成。然后，我们通过复制外部文件的内容将这些内联块添加到配置文件中。最终的配置文件将类似于以下内容：

            client
        proto udp
        remote openvpnserver.example.com
        port 1194
        dev tun
        nobind
        remote-cert-tls server
        key-direction 1
        push-peer-info

        <ca>
        -----BEGIN CERTIFICATE-----
        MIIGDzCCA/egAwIBAgIJAJOj7Wg...
        ...
        -----END CERTIFICATE-----
        </ca>

        <cert>
        -----BEGIN CERTIFICATE-----
        MIIFKzCCAxOgAwIBAgIBAjANBgi...
        ...
        -----END CERTIFICATE-----
        </cert>

        <key>
        -----BEGIN RSA PRIVATE KEY-----
        MIIEvgIBADANBgkqhkiG9w0BAQEF...
        ...
        -----END RSA PRIVATE KEY-----
        </key>

        <tls-auth>
        -----BEGIN OpenVPN Static key V1-----
        5f5b2bfff373961654089871b40a39eb
        ...
        -----END OpenVPN Static key V1-----
        </tls-auth>

  3. 将此配置文件保存为 example9-10.ovpn。

  4. 将应用配置文件传输到 Android 智能手机。

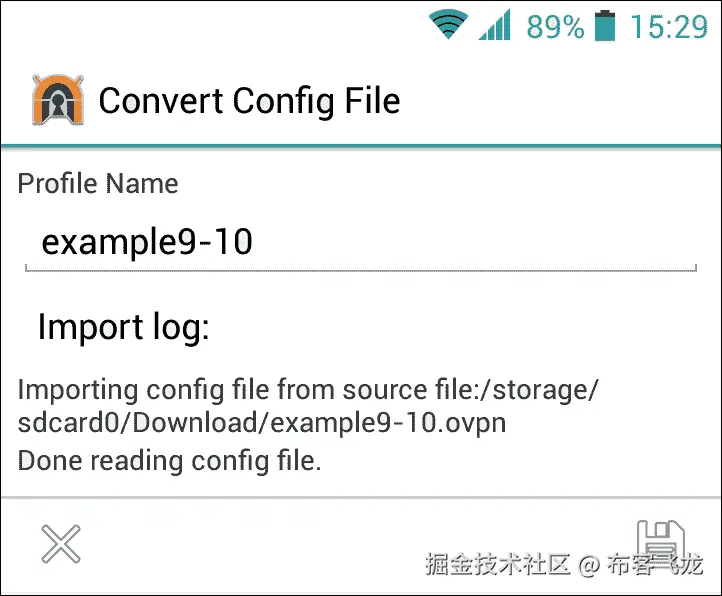

  5. 启动 OpenVPN for Android 应用并导入 example9-10.ovpn 配置文件。如果一切顺利，你应该看到类似以下内容的输出：如何操作...

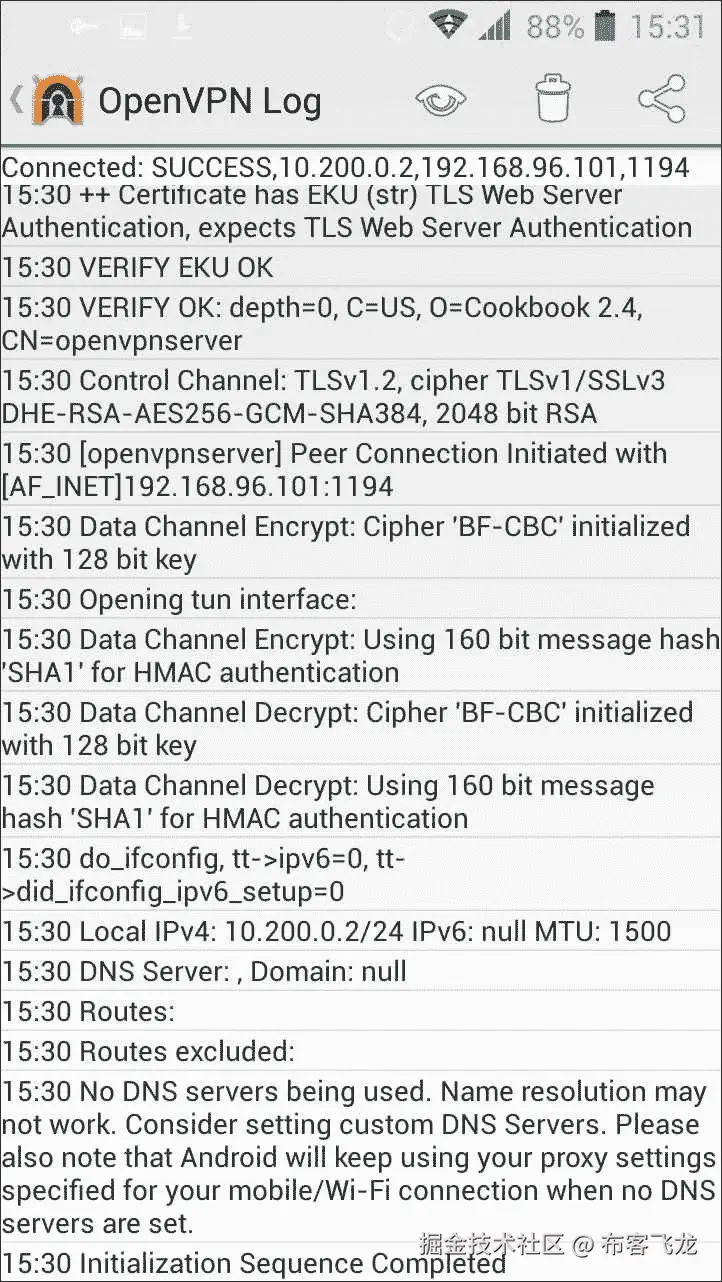

  6. 启动 OpenVPN 配置文件。在连接建立后，应用会显示当前状态和日志，顶部显示 Connected: SUCCESS, 10.200.0.2, 192.168.96.101, 1194: 如何操作...

工作原理...

OpenVPN for Android 应用基于与开源 OpenVPN 软件相同的源代码。因此，几乎所有可以在常规配置文件中指定的选项也可以在 OpenVPN 应用配置文件中指定。然而，建议将所有证书和密钥信息包含在配置文件中，因为这样更便于将配置文件传输到设备。

还有更多内容...

如果你希望通过先将应用配置文件上传到 web 服务器的方式进行传输，那么请确保文件类型和扩展名保持不变。如果移动设备无法将其识别为 OpenVPN 配置文件，它将把配置文件视为普通文本文件，这样你将无法将其导入到 OpenVPN for Android 应用中。在这种情况下，建议将 .ovpn 文件放入 ZIP（.zip）文件中进行传输。

另见

  • 下一章中的 Inline certificates 配方，详细介绍了如何使用内联证书

Push-peer-info - 向 Android 客户端推送选项

这个配方是前一个配方的延续。在将移动客户端集成到现有的 OpenVPN 设置中时，通常需要将这些移动客户端与常规的 OpenVPN 客户端区分开来。在某些情况下，可能需要将所有移动客户端的流量通过 VPN 隧道进行重定向，或者需要使用不同的加密方案来优化 Android 设备上的 OpenVPN 应用程序。在这个配方中，我们将演示如何将选项推送到 Android 客户端，同时保持所有其他客户端的选项不变。

准备工作

使用第二章中的第一个配方设置客户端和服务器证书，客户端-服务器 IP-only 网络。对于这个配方，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.4。客户端设备运行 Android 4.2 和 OpenVPN for Android 版本 0.6.57。请保留来自第二章，客户端-服务器 IP-only 网络 配方中的配置文件 basic-udp-server.conf。对于客户端，保留来自前一个配方的配置文件 example9-10.ovpn。

如何操作...

  1. 将以下行追加到 basic-udp-server.conf 服务器配置文件中：

            script-security 2
        client-connect    /etc/openvpn/cookbook/example9-11.sh

  2. 将其保存为example9-11-server.conf。接下来，创建连接脚本：

            #!/bin/bash

        # Redirect the default gateway for all Android clients
        if [ "x_${IV_PLAT}" = "x_android" ]
        then
            echo "push "redirect-gateway def1"" >> $1
        fi

  3. 将此文件保存为 example9-11.sh。确保该脚本是可执行的并启动服务器：

    [root@server]# chmod 755 example9-11.sh
[root@server]# openvpn --config example9-11-server.conf

  4. 启动 OpenVPN for Android 应用并建立 VPN 连接。

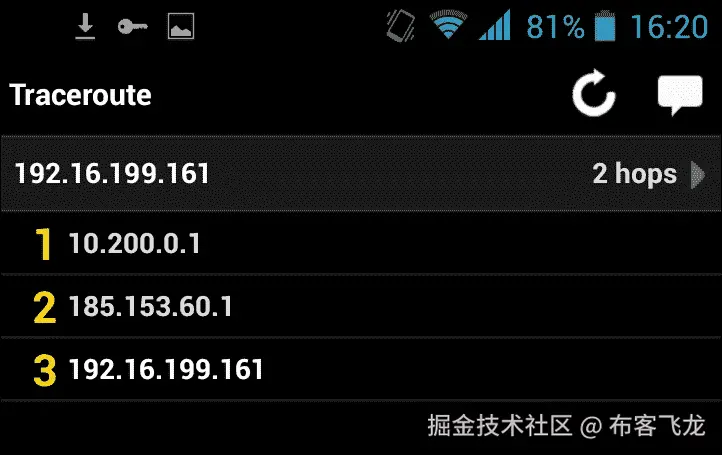

  5. 在连接建立后，使用另一个应用程序（如 Fing）确保所有流量都通过 OpenVPN 隧道重定向：如何操作...

  6. 路由跟踪输出中的第一个地址是 10.200.0.1，这表明流量通过 OpenVPN 服务器进行了重定向。

工作原理...

在 OpenVPN for Android 配置中，我们添加了 push-peer-info 选项。这使得 OpenVPN 客户端可以将配置信息发送到服务器。从 OpenVPN 2.4 开始，这些配置信息可以在插件和脚本中使用。client-connect 脚本检查环境变量 IV_PLAT，并在 Android 客户端连接时推送 redirect-gateway。

还有更多...

push-peer-info 选项在所有 OpenVPN 2.3 客户端中都可用。然而，服务器端处理此信息的支持是在 2.4 版本中添加的。以下对等信息被发送到服务器：

  • IV_COMP_STUB=1, IV_COMP_STUBv2=1：这表示客户端支持压缩存根。这也意味着服务器可以将压缩选项推送给客户端。

  • IV_GUI_VER=de.blinkt.openvpn_0.6.57：这表示客户端的 GUI 版本。在这种情况下，使用的是 OpenVPN for Android 客户端版本 0.6.57。

  • IV_HWADDR=00:00:00:00:00:00：这表示客户端的以太网硬件地址。在 Android 客户端上，该选项始终为00:00:00，但在其他平台上，TUN/TAP 适配器的 MAC 地址会被传输。

  • IV_LZ4=1, IV_LZ4v2=1, IV_LZO=1：这表示客户端支持 LZ4、LZ4v2 和 LZO 压缩。

  • IV_NCP=2：这表示客户端支持加密密码协商。这允许客户端和服务器协商出最优的压缩和 HMAC 算法。

  • IV_PLAT=android：这表示客户端平台。

  • IV_PROTO=2：这表示推送对等信息格式的版本。未来，发送到服务器的格式或变量集可能会发生变化，这将需要版本号的增加。

  • IV_RGI6=1：这表示客户端支持重定向 IPv6 网关地址。

  • IV_SSL=OpenSSL_1.0.2h__3_May_2016：这表示 OpenVPN 客户端使用的 SSL 库及其版本。这对于确定某个客户端是否易受加密库漏洞的影响可能非常重要。

  • IV_VER=2.4_master：这表示客户端上 OpenVPN 软件的版本。

第十章。高级配置

本章内容包括：

  • 在配置文件中包含配置文件

  • 多个远程和远程随机

  • 内联证书

  • 连接块

  • ifconfig-pool-persist的详细信息

  • 使用 SOCKS 代理进行连接

  • 通过 HTTP 代理进行连接

  • 通过带认证的 HTTP 代理进行连接

  • 无 IP 设置 - ifconfig-noexec

  • 与 HTTPS 服务器共享端口

  • 路由功能 - redirect-private, allow-pull-fqdn

  • 过滤掉推送的选项

  • 分配公共 IP 地址

介绍

本章中的配方将涵盖 OpenVPN 的高级配置。本章将重点介绍一些 OpenVPN 提供的鲜为人知的配置选项，以及一些针对实际部署的高级配方。配方将涵盖高级服务器配置，如使用连接块和内联证书，以及高级客户端配置，如使用代理服务器连接 OpenVPN 服务器。

在配置文件中包含配置文件

使用配置文件时，较少为人所知的可能性之一是能够包含其他配置文件。当设置一个复杂的 OpenVPN 服务器时，尤其可以派上用场，因为它允许同时提供多个 OpenVPN 实例。通用配置指令可以存储在一个文件中，而每个实例的特定连接部分可以存储在单独的文件中。在这个配方中，我们将设置两个 OpenVPN 实例，一个使用 UDP，另一个使用 TCP 作为传输协议。

请注意，此选项不允许在多个实例之间共享 VPN IP 地址范围。

准备工作

使用第二章中第一个配方设置客户端和服务器证书，客户端-服务器仅 IP 网络。在此配方中，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.11 版本。

如何操作……

  1. 首先，创建通用配置文件：

            dev tun

        ca       /etc/openvpn/cookbook/ca.crt
        cert     /etc/openvpn/cookbook/server.crt
        key      /etc/openvpn/cookbook/server.key
        dh       /etc/openvpn/cookbook/dh2048.pem
        tls-auth /etc/openvpn/cookbook/ta.key 0

        persist-key
        persist-tun
        keepalive 10 60

        push "route 10.198.0.0 255.255.0.0"
        topology subnet

        user  nobody
        group nobody

        daemon

    将其保存为example10-1-common.conf。请注意，此配置文件不包含协议规范或服务器行。此外，请注意，我们将为两个 OpenVPN 实例使用相同的服务器证书。

  2. 接下来，创建以下用于 UDP 连接的服务器配置文件：

            config example10-1-common.conf

        proto udp
        port 1194
        server 10.200.0.0 255.255.255.0

        log-append /var/log/openvpn-udp.log

    将其保存为example10-1-server1.conf。

  3. 并创建一个用于 TCP 连接的服务器配置文件：

            config example10-1-common.conf

        proto tcp
        port 443
        server 10.201.0.0 255.255.255.0

        log-append /var/log/openvpn-tcp.log

    将其保存为example10-1-server2.conf。该实例正在监听 HTTPS 端口443，这是一个常用的技巧，用于绕过非常严格的防火墙，或解决配置不当的防火墙问题。

  4. 启动两个服务器：

    [root@server]# openvpn --config example10-1-server1.conf
[root@server]# openvpn --config example10-1-server2.conf

    检查日志文件，查看两个服务器是否已成功启动。

它是如何工作的……

OpenVPN 配置文件的处理方式与命令行选项非常相似。由于--config命令行选项几乎总是使用，因此也可以在配置文件中再次使用它。这允许配置选项的拆分，将所有 OpenVPN 实例共有的指令存储在一个文件中，便于维护。与之相对，特定实例的指令（例如server指令）可以存储在更小的配置文件中，这些文件通常不会随时间变化。这样可以简化大规模 OpenVPN 服务器设置的维护工作。

OpenVPN 有一个内置的保护机制，避免递归地包含相同的配置文件。

多个远程服务器和remote-random

OpenVPN 内置（有限的）自动故障转移和负载均衡支持：如果无法建立与一个 OpenVPN 服务器的连接，则选择下一个配置的服务器。可以使用remote-random指令将多个 OpenVPN 客户端负载均衡到多个 OpenVPN 服务器上。在此配方中，我们将设置两个 OpenVPN 服务器，然后使用remote-random指令让客户端选择两个服务器中的任意一个。

请注意，OpenVPN 不提供透明的故障转移，这意味着现有连接不会自动迁移到另一个服务器。实现透明故障转移对于 VPN 设置（不仅仅是 OpenVPN）来说要困难得多，因为安全会话密钥也需要从一个服务器迁移到另一个服务器。目前，OpenVPN 无法实现这一功能。

准备就绪

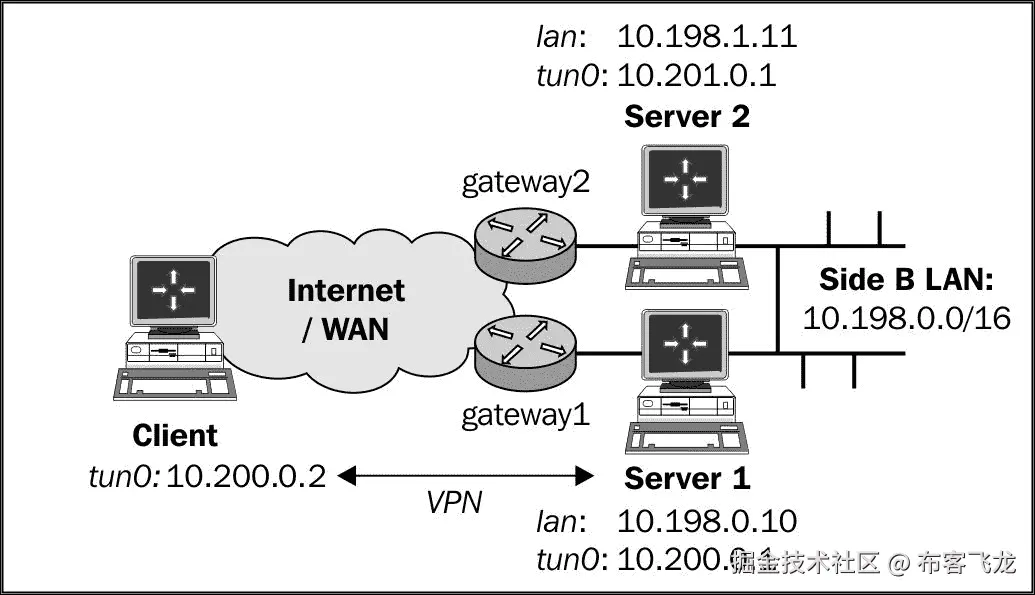

我们将使用以下网络布局：

准备就绪

使用第二章中的第一个配方设置客户端和服务器证书，客户端-服务器 IP 专用网络。对于这个配方，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.3.11，客户端运行 Fedora 22 Linux 和 OpenVPN 2.3.11。请保留来自服务器端路由配方的配置文件basic-udp-server.conf，该配方来自第二章，客户端-服务器 IP 专用网络，以及客户端配置文件basic-udp-client.conf。

如何操作...

  1. 启动两个服务器：

    [root@server1]# openvpn --config basic-udp-server.conf
[root@server2]# openvpn --config basic-udp-server.conf

    检查日志文件，确保两个服务器已经成功启动。

    请注意，我们可以在两个服务器上使用完全相同的配置文件。通过使用伪装，VPN 客户端将表现为来自server1或server2。

  2. 在两个服务器上设置伪装：

    [root@server1]# iptables -t nat -I POSTROUTING -o eth0 \
 -j MASQUERADE
[root@server2]# iptables -t nat -I POSTROUTING -o eth0 \
 -j MASQUERADE

  3. 创建客户端配置文件：

            client
        proto udp
        remote openvpnserver1.example.com 1194
        remote openvpnserver2.example.com 1194
        remote-random
        dev tun
        nobind

        remote-cert-tls server
        tls-auth /etc/openvpn/cookbook/ta.key 1
        ca       /etc/openvpn/cookbook/ca.crt
        cert     /etc/openvpn/cookbook/client1.crt
        key     /etc/openvpn/cookbook/client1.key

  4. 将其保存为example10-2-client.conf。

  5. 启动客户端：

    [root@client]# openvpn --config example10-2-client.conf

OpenVPN 客户端将随机选择一个服务器进行连接。

在建立连接后，停止客户端连接到的服务器上的第一个 OpenVPN 进程：

[root@server1]# killall openvpn

等待客户端重新连接。在默认超时期后，客户端将重新连接到备用服务器。

它是如何工作的...

当 OpenVPN 客户端启动并且指定了 remote-random 时，它会从可用的远程服务器列表中随机选择一个服务器。如果无法建立与该服务器的 VPN 连接，它将选择列表中的下一个服务器，以此类推。当 VPN 连接断开时，例如由于服务器故障，OpenVPN 客户端将在默认超时期后尝试重新连接。在第二章的 服务器端路由 配方中使用的服务器配置文件里，超时周期是通过 keepalive 选项进行配置的。

更多内容...

在设置故障转移 OpenVPN 解决方案时，有许多需要考虑的因素，其中一些在这里概述。

混合使用基于 TCP 和 UDP 的设置

也可以通过在 remote 指令中指定协议类型，将 TCP 和 UDP 基础的设置混合使用：

remote openvpnserver1.example.com 1194 udp
remote openvpnserver2.example.com 1194 tcp

在这种情况下，使用连接块会更加方便。连接块的使用将在本章稍后进行解释。

使用基于 TCP 的连接的优势

当将基于 TCP 的设置与故障转移解决方案结合使用时，有一个主要优势。如果客户端连接的 OpenVPN 服务器不可用，TCP 连接几乎会立即失败。这导致超时周期非常短，之后 OpenVPN 客户端将尝试重新连接。使用基于 UDP 的设置时，客户端无法如此容易地检测服务器是否不可用，必须先等待 keepalive 超时过去。

自动恢复连接到第一个 OpenVPN 服务器

时常会有人提问，是否可以配置 OpenVPN 以支持自动恢复：设置第二个 OpenVPN 实例提供故障转移解决方案。当主 OpenVPN 服务器不可用时，备用实例接管。然而，当主 OpenVPN 服务器重新上线时，客户端不会自动重新连接到主服务器。为此，需要进行客户端重置（或第二个 OpenVPN 实例的服务器重置）。可以通过脚本实现这一点，但这在很大程度上取决于所接受的连接类型：OpenVPN 客户端需要一些时间来检测远程服务器不可响应并重新连接。在这种设置下，VPN 连接将是间歇性的，特别是当与主 OpenVPN 服务器的网络连接不稳定时，这可能导致非常低的可用性。

一种简单粗暴的方法让所有客户端恢复连接到第一个服务器，是通过第二个服务器上的管理接口断开所有客户端。

另见

  • 来自第二章的 服务器端路由 方案，客户端-服务器 IP 网络，解释了 OpenVPN 的基本设置。

  • 连接块配方，它展示了一种支持在单一客户端配置文件中使用多个服务器的替代且更灵活的方法

内联证书

为了简化 OpenVPN 配置及公私钥文件的部署，现已提供一项新功能，可以将它们全部包含在一个文件中。这是通过将ca、cert、key，以及可选的tls-auth文件的内容集成到客户端配置文件中来实现的。在这个配方中，我们将设置这样的配置文件，并使用它连接到我们的标准 OpenVPN 服务器。

准备就绪

我们将使用以下网络布局：

准备就绪

使用第二章中的第一个配方，客户端-服务器 IP 仅网络，来设置客户端和服务器证书。对于这个配方，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.11，而客户端运行的是 Fedora 22 Linux 和 OpenVPN 2.3.11。保留来自第二章的服务器端路由配方中的配置文件basic-udp-server.conf，以及客户端配置文件basic-udp-client.conf。

如何操作...

  1. 首先，启动服务器：

    [root@server]# openvpn --config basic-udp-server.conf

  2. 创建客户端配置文件：

            client
        proto udp
        remote openvpnserver.example.com
        port 1194
        dev tun
        nobind

        remote-cert-tls server
        key-direction 1

        <ca>
        -----BEGIN CERTIFICATE-----
        # insert base64 blob from ca.crt
        -----END CERTIFICATE-----
        </ca>

        <cert>
        -----BEGIN CERTIFICATE-----
        # insert base64 blob from client1.crt
        -----END CERTIFICATE-----
        </cert>

        <key>
        -----BEGIN PRIVATE KEY-----
        # insert base64 blob from client1.key
        -----END PRIVATE KEY-----
        </key>

        <tls-auth>
        -----BEGIN OpenVPN Static key V1-----
        # insert ta.key
        -----END OpenVPN Static key V1-----
        </tls-auth>

    将ca.crt、client1.crt、client1.key和ta.key文件的内容插入配置文件中。并将其保存为example10-3-client.conf。

  3. 然后，连接客户端：

    [root@client]# openvpn --config example10-3-client.conf

它是如何工作的...

当 OpenVPN 解析配置文件时，它会扫描ca、cert、key和tls-auth指令（对于服务器配置文件还包括dh），同时也会扫描以<ca>、<cert>、<key>、<tls-auth>和<dh>为开头的类似 XML 的块。如果找到类似 XML 的块，则会读取该块的内容，并按指定文件的方式处理它。当所有必要的配置文件或块都存在时，连接将建立。

请注意，并不要求以相同的方式处理所有上述的配置指令。也可以仅为 CA 证书和tls-auth文件指定内联块，因为这些文件对于所有客户端通常是静态的。

还有更多内容...

正如《OpenVPN 2 Cookbook》第一版中所述，之前也可以使用[[inline]]标签来指定内联文件。然而，这个标签从未得到妥善的文档化，并且从 OpenVPN 2.3 开始，它已不再起作用。

连接块

与前一个配方中使用的内联证书类似，也可以指定连接块。这些连接块被视为多个远程服务器的定义，并按顺序尝试，直到建立 VPN 连接为止。使用连接块的好处是，对于每个远程服务器，可以指定特定的参数，如协议（UDP 或 TCP）、远程端口、是否使用代理服务器等。

在本配方中，我们将设置两个服务器，一个监听 UDP 端口，另一个监听 TCP 端口。然后，我们将配置 OpenVPN 客户端以通过 UDP 连接尝试连接第一个服务器。如果连接无法建立，客户端将尝试通过 TCP 连接连接第二个服务器。

准备中

我们将使用以下网络布局：

准备中

使用第二章中的第一个配方，设置客户端和服务器证书，客户端-服务器仅 IP 网络。在此配方中，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.3.11，客户端运行 Fedora 22 Linux 和 OpenVPN 2.3.11。保留服务器端路由配方中的配置文件basic-udp-server.conf，该配方位于第二章，客户端-服务器仅 IP 网络，以及调优基于 TCP 的连接配方中的服务器配置文件example8-9-server.conf，该配方位于第八章，性能调优。

操作步骤...

  1. 启动两个服务器：

    [root@server1]# openvpn --config basic-udp-server.conf
[root@server2]# openvpn --config example8-9-server.conf

  2. 检查日志文件，确认两个服务器已经成功启动。

  3. 创建客户端配置文件：

            client
        dev tun

        <connection>
        remote openvpnserver1.example.com
        proto udp
        port 1194
        </connection>

        <connection>
        remote openvpnserver2.example.com
        proto tcp
        port 1194
        </connection>

        remote-cert-tls server
        ca       /etc/openvpn/cookbook/ca.crt
        cert     /etc/openvpn/cookbook/client1.crt
        key      /etc/openvpn/cookbook/client1.key
        tls-auth /etc/openvpn/cookbook/ta.key 1

  4. 将其保存为example10-4-client.conf。

  5. 启动客户端：

    [root@client]# openvpn --config example10-4-client.conf

  6. 连接建立后，停止客户端连接的第一个 OpenVPN 进程：

    [root@server1]# killall openvpn

    等待客户端重新连接。在默认的超时期后，客户端将使用 TCP 协议重新连接到备用服务器。

工作原理...

当 OpenVPN 客户端启动时，它会尝试连接到第一个<connection>块中指定的服务器。如果该连接失败，它将尝试下一个<connection>块条目，以此类推。当 OpenVPN 服务器不可用或被停止时，客户端将自动重启并再次尝试连接到第一个可用的 OpenVPN 服务器。

OpenVPN 客户端首先解析全局指令，这些指令在<connection>块之外指定。对于每个块，使用块特定的指令覆盖全局指令。这使得在<connection>块中只需指定每个连接不同的参数。

还有更多...

连接块以及内联证书是非常方便的功能，可以通过单个文件轻松分发 OpenVPN 配置。然而，这些功能的一个后果是，使用命令行来覆盖配置文件中指定的指令变得更加困难，甚至几乎不可能。在使用连接块时，还有一些其他需要注意的事项。

连接块内允许的指令

连接块中只允许使用少数几条指令：

  • bind 和 bind-ipv6

  • connect-retry、connect-retry-max 和 connect-timeout

  • explicit-exit-notify

  • float

  • http-proxy、http-proxy-option、http-proxy-retry 和 http-proxy-timeout

  • link-mtu 和 link-mtu-extra

  • local lport

  • mssfix

  • nobind

  • port

  • proto

  • remote 和 rport

  • socks-proxy 和 socks-proxy-retry

  • tun-mtu 和 tun-mtu-extra

所有其他指令都被视为全局指令，且只能指定一次。

混合 TCP 和 UDP 配置时的潜在问题

连接块使得混合 TCP 和 UDP 配置变得非常容易。缺点是，配置文件中指定的全局参数必须对 TCP 和 UDP 配置都有效。

另见

  • 本章前面提到的 多个远程和远程随机 方法，解释了如何在不使用连接块的情况下实现相同的设置

ifconfig-pool-persist 的详细信息

OpenVPN 中的一个选项是 ifconfig-pool-persist，它可能会导致很多混淆。这个指令告诉 OpenVPN 服务器保持一个持久的 IP 地址列表，分配给不同的客户端。当客户端稍后重新连接时，之前使用的地址会被重新使用。这只是为 OpenVPN 客户端分配静态地址的三种方法之一。其他两种方法是：

  • 在客户端连接脚本中使用 ifconfig-push 语句

  • 在客户端配置文件中使用 ifconfig-push 语句

这两个参数优先于 ifconfig-pool-persist 文件中的条目。经验表明，当 OpenVPN 设置无法正常工作时，暂时禁用此选项通常是个好主意。

在本方法中，我们将演示如何使用 ifconfig-pool-persist 以及它的潜在问题。

准备工作

我们将使用以下网络布局：

准备工作

使用第二章中的第一个配方设置客户端和服务器证书，客户端-服务器仅 IP 网络。对于这个配方，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.3.11，客户端运行 Fedora 22 Linux 和 OpenVPN 2.3.11。保留第二章中服务器端路由配方中的配置文件basic-udp-server.conf，以及来自同一配方的客户端配置文件basic-udp-client.conf。第二个客户端运行 Windows 7 64 位和 OpenVPN 2.3.11。对于此客户端，请保留使用 ifconfig-pool 块配方中来自第二章的客户端配置文件basic-udp-client.ovpn。

如何操作...

  1. 通过向basic-udp-server.conf文件添加以下行来创建服务器配置文件：

    ifconfig-pool-persist /etc/openvpn/cookbook/ipp.txt

  2. 将其保存为example10-4-server.conf文件。

  3. 启动服务器：

    [root@server]# openvpn --config example10-4-server.conf

    一个空文件/etc/openvpn/cookbook/ipp.txt将在服务器启动时创建。

  4. 连接第一个客户端：

    [root@client]# openvpn --config basic-udp-client.conf

    通常，这个客户端将被分配10.200.0.2，这是server IP 范围内第一个可用的 IP 地址。

  5. 停止客户端和服务器。列出ipp.txt文件的内容：

    [root@server]# cat /etc/openvpn/cookbook/ipp.txt
client1,10.200.0.2

  6. 重新启动服务器。现在，连接第二个客户端，该客户端有不同的证书：如何操作...

    现在，这个客户端将被分配地址10.200.0.3。如果没有ifconfig-pool-persist选项，它将被分配第一个可用地址10.200.0.2。

它是如何工作的...

当 OpenVPN 服务器启动时，它会读取ipp.txt文件（如果存在），并尝试重新分配文件中找到的客户端证书的 IP 地址。每当一个 OpenVPN 客户端使用现有的客户端证书连接时，它将被分配ipp.txt文件中找到的地址，除非服务器的 VPN IP 地址空间对已经连接的客户端数量来说过小。在这种情况下，客户端将从服务器 VPN IP 地址空间中获得第一个可用地址。

第一个连接的客户端从 VPN IP 服务器地址范围中接收到第一个可用地址10.200.0.2。当 OpenVPN 服务器关闭时，这些信息会被记录在ipp.txt文件中。第二次启动 OpenVPN 服务器时，这些信息会被重新加载，并且地址10.200.0.2被为证书client1的客户端保留。当第二个客户端使用证书client2连接时，它将获得服务器 VPN IP 地址范围中的下一个可用地址，即10.200.0.3。当服务器再次关闭时，这些信息也会记录在ipp.txt文件中。

这意味着，从现在开始，第一个客户端将始终获得 .2 地址，第二个客户端将获得 .3 地址。然而，并不能保证列出的 IP 地址会分配给特定的客户端证书。例外情况发生在多个 VPN 客户端连接到服务器时。如果 VPN IP 地址范围被用尽，而第一个客户端此时没有连接，它的地址会被回收并分配给其他 VPN 客户端。如果具有证书 client1 的客户端随后尝试连接服务器，它将被分配到第一个可用地址。为了保证分配，可以使用 client-config-dir 文件。

还有更多内容...

使用 ifconfig-pool-persist 指令时，需要注意一些陷阱。

指定更新间隔

因为我们没有显式指定更新间隔，ipp.txt 文件每 600 秒（10 分钟）更新一次。通过查看新客户端连接后不久的 ipp.txt 文件，也可以看到这一点：直到第一个更新间隔过去或 OpenVPN 服务器进程关闭时，新找到的客户端证书和 VPN IP 才会出现在 ipp.txt 文件中。

还可以指定 0 秒的更新间隔，这意味着 ipp.txt 文件永远不会更新。这会导致 OpenVPN 服务器在启动时将 IP 地址与 ipp.txt 文件中找到的客户端证书名称关联，但这些关联之后不会再发生变化。

警告 - duplicate-cn 选项

duplicate-cn 选项可用于允许相同的客户端证书多次连接到同一服务器。如果使用此选项，则 ifconfig-pool-persist 选项将变得无效，因为相同的客户端证书会连接两次。这意味着 OpenVPN 服务器必须为每个客户端分配两个不同的 IP 地址，并且 ipp.txt 文件中的条目变得毫无意义。

当使用 topology net30 时

当使用服务器选项 topology net30 时，ipp.txt 文件的格式会略有不同。在 net30 拓扑模式中，每个客户端都会分配一个由四个 IP 地址组成的 /30 网络地址：网络地址、VPN 服务器端点地址、实际的客户端 VPN IP 地址，以及 /30 网络的广播地址。在 ipp.txt 文件中，记录的是其中的第一个地址：

client1,10.200.0.4
client2,10.200.0.8

使用 SOCKS 代理连接

在某些情况下，无法直接连接到 OpenVPN 服务器。这种情况最常发生在防火墙限制 UDP 流量时。在这种情况下，OpenVPN 可以通过一个中介主机（即代理）连接到 OpenVPN 服务器。OpenVPN 支持两种类型的代理：SOCKS 和基于 HTTP 的代理，二者都仅通过基于 TCP 的配置工作。本食谱将介绍如何通过 SOCKS 代理访问 OpenVPN 服务器，而接下来的两个食谱将展示如何使用 HTTP 代理，包括和不包括身份验证。

可以通过几乎任何 SSH 客户端轻松设置 SOCKS 代理。在 Linux 和 Mac OS X 上，可以使用ssh或slogin命令，而在 Windows 上，可以使用免费的 SSH 客户端 PuTTY。在这个步骤中，我们将在 Linux 客户端上使用 SSH 设置一个公共 SOCKS 代理。Windows OpenVPN 客户端将通过此代理连接。

准备工作

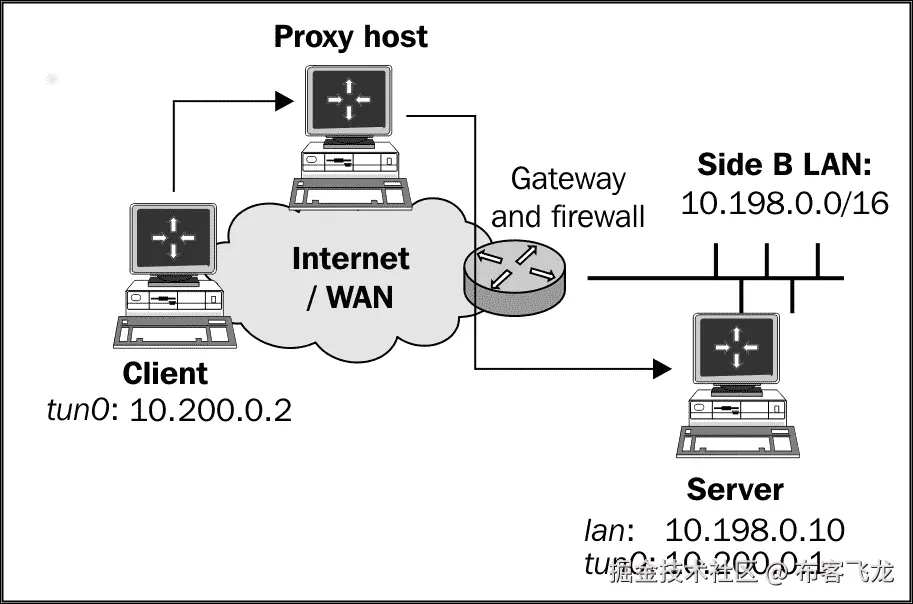

我们将使用以下网络布局：

准备工作

使用第二章中的第一个步骤来设置客户端和服务器证书，客户端-服务器仅 IP 网络。在本步骤中，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.3.12，客户端运行 Windows 7 64 位和 OpenVPN 2.3.10。保留来自第八章，性能调优的example8-9-server.conf配置文件。对于客户端，保留来自第二章的basic-tcp-client.ovpn配置文件。

如何操作...

  1. 启动服务器：

    [root@server]# openvpn --config example8-9-server.conf

  2. 右键单击 OpenVPN GUI 托盘图标并选择设置。填写SOCKS 代理主机的名称或 IP 地址，然后单击确定：如何操作...

  3. 通过在中介代理主机上设置 SSH 连接来设置SOCKS 代理。SSH 连接的目标地址是可以访问 OpenVPN 服务器的服务器：

    [socks-proxy]$ ssh -g -D 1080 remote-host.example.com

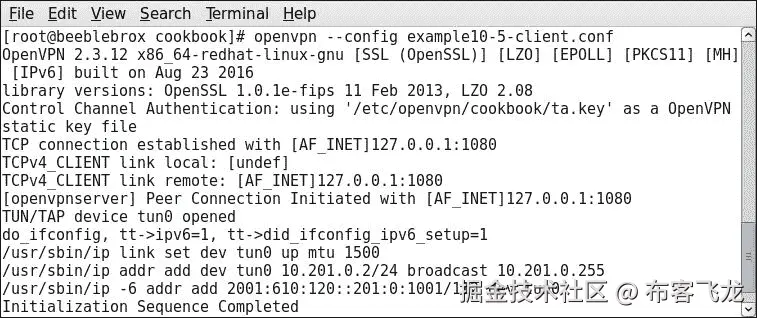

  4. 现在，在另一个终端窗口中启动 OpenVPN 客户端：如何操作...如何操作...

  5. 连接日志会显示 OpenVPN 首先连接到远程代理主机（在此截图中，使用的 IP 地址是192.168.3.17）。然后，该连接被转发到 OpenVPN 服务器，并建立 VPN：如何操作...

工作原理...

SOCKS 代理主机充当(OpenVPN)客户端和服务器之间的中介。SOCKS 代理还可以在大多数 Web 浏览器中配置，通常用于通过酒店或企业防火墙访问网络。客户端首先连接到SOCKS 代理主机，然后请求与实际终端的新连接，在本例中是 OpenVPN 服务器。如果 SOCKS 主机允许此连接，则连接将建立，VPN 连接可以设置。

还有更多...

在使用代理主机设置 VPN 连接之前，有几个事项需要考虑：

性能

代理主机往往会严重影响 VPN 设置的性能。使用代理主机时，带宽和延迟通常都会受到影响。这主要是由于需要连接到一个独立的主机。对于这种性能下降，很难采取有效措施。

通过 SSH 的 SOCKS 代理

SSH 可以是设置SOCKS 代理主机的非常方便工具，通过它可以建立 OpenVPN 连接。除了上述提到的缺点外，这还带来另一个问题：SSH 连接和 VPN 连接通常都会加密。因此，通过加密 VPN 连接传输流量，其本身又通过加密 SSH 连接进行了双重加密！

如果您正在通过 SSH 隧道隧道化 VPN 流量，则应问自己的一个问题是：为什么？什么类型的流量需要通过 VPN 链路进行隧道，而不能通过 SOCKS-over-SSH 隧道进行隧道？大多数现代 Web 浏览器和电子邮件客户端都内置了对 SOCKS 主机的支持，从而无需完整的 VPN。文件共享协议（如 Windows 文件共享（Common Internet File System（CIFS））也可以通过 SSH 连接进行隧道化。在这些情况下，VPN 隧道只增加了额外的复杂性。

使用明文身份验证的 SOCKS 代理

在 OpenVPN 2.2 及更高版本中，添加了对需要身份验证的 SOCKS 代理的支持。对于 OpenVPN 2.2，添加了明文身份验证支持。尽管“明文”可能暗示着不同，但认证机制是安全的，因为与SOCKS 代理主机的连接首先是加密的。

参见

  • 本章的接下来两个配方将处理通过 HTTP 代理将 OpenVPN 客户端连接到服务器的问题

连接到 HTTP 代理

如前一配方所述，在某些情况下不可能直接连接到 OpenVPN 服务器。在这种情况下，OpenVPN 可以通过称为代理的中间主机连接到 OpenVPN 服务器。本配方将概述如何通过代理访问 OpenVPN 服务器。

此配方中使用的 HTTP 代理是基于 Linux 的 Apache httpd 服务器，并加载了mod_proxy模块。可以配置此模块以允许CONNECT请求。需要此类型请求来连接到安全的 Web 服务器（HTTPS）以及 OpenVPN 服务器。如果不允许CONNECT请求，则无法使用 HTTP 代理设置 OpenVPN 连接。

准备就绪

我们将使用以下网络布局：

准备就绪

使用第二章中的第一篇配方设置客户端和服务器证书，客户端-服务器仅 IP 网络。对于这个配方，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.3.12。客户端运行 Windows 7 64 位和 OpenVPN 2.3.11。保留配置文件example8-9-server.conf，来自第八章的Tuning TCP-based connections配方，以及相同配方的客户端配置文件example8-9.ovpn。

如何操作...

  1. 启动服务器:

    [root@server]# openvpn --config example8-9-server.conf

  2. 通过添加以下行来修改客户端配置文件example8-9.ovpn：

    http-proxy http-proxy-host 80
verb 4

    在这里，http-proxy-host是运行 HTTP 代理软件的主机的名称或 IP 地址。在此示例中，HTTP 代理运行在默认 HTTP 端口80上。将配置文件保存为example10-6.ovpn。

  3. 启动客户端，然后检查连接日志。

    连接日志将显示 OpenVPN 客户端首先连接到 HTTP 代理主机，然后发送HTTP 'CONNECT'请求以连接到 OpenVPN 服务器：

    如何操作...

    HTTP 代理主机响应 HTTP 代码200，表示OK，之后建立 VPN 连接。

它是如何工作的...

HTTP 代理主机充当（OpenVPN）客户端和服务器之间的中介。HTTP 代理可以在大多数网页浏览器中配置，通常用于通过酒店或公司防火墙获取访问权限。客户端首先连接到 HTTP 代理主机，然后使用HTTP 'CONNECT'请求向实际终端发起新连接。如果 HTTP 代理主机允许CONNECT请求，则返回 HTTP 代码200，并授权连接到 OpenVPN 服务器。从此以后，OpenVPN 连接的设置方式与常规的基于 TCP 的设置相似。

还有更多内容...

当使用 HTTP 代理主机连接到 OpenVPN 服务器时，有几个需要注意的事项。

http-proxy 选项

OpenVPN 提供了一些选项来配置 OpenVPN 如何与 HTTP 代理主机连接：

  • http-proxy-timeout（n）：此选项将连接到 HTTP 代理主机的超时时间设置为（n）秒。默认值为 5 秒。

  • http-proxy-option AGENT（string）：在连接到 HTTP 代理主机时，将 HTTP 代理设置为（string）。一些代理仅允许来自“知名”网页浏览器的连接。

  • http-proxy-option VERSION 1.1：此选项将 HTTP 协议版本设置为 1.1。默认值为 HTTP/1.0。当 OpenVPN 2.1 连接到 HTTP 代理主机时，并未完全支持 HTTP/1.1，这导致一些代理拒绝访问。在 OpenVPN 2.2 中已修复此问题。

躲避防火墙

请注意，OpenVPN 不会尝试隐藏自己以躲避防火墙。现代防火墙进行所谓的深度包检查时，能够轻松检测到 OpenVPN 用于连接到 OpenVPN 服务器的流量类型，并可以基于此阻止访问。

性能

类似于 SOCKS 代理，HTTP 代理主机通常会对 VPN 设置的性能产生影响。使用代理主机时，带宽和延迟通常会受到影响。这主要是由于需要连接到一个单独的主机。

使用 OpenVPN GUI

在 Windows 中，你还可以使用 OpenVPN GUI 应用程序来设置 HTTP 代理服务器：

使用 OpenVPN GUI

另请参见

  • 本章的前后示例分别介绍了通过SOCKS 代理主机连接以及通过带身份验证的 HTTP 代理连接。

通过带身份验证的 HTTP 代理连接

在前面的食谱中，使用了一个普通的 HTTP 代理来连接 OpenVPN 服务器。作为后续步骤，在本食谱中我们将展示当 HTTP 代理服务器需要身份验证时，如何设置 OpenVPN 连接。

本食谱中使用的 HTTP 代理是一个基于 Linux 的 Apache httpd 服务器，已加载并配置了支持基本身份验证的 mod_proxy 模块。

准备就绪

我们将使用以下网络布局：

准备就绪

使用 第二章 的第一个食谱来设置客户端和服务器证书，客户端-服务器仅 IP 网络。对于这个食谱，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.12，客户端运行的是 Fedora 22 Linux 和 OpenVPN 2.3.11。保留来自 第八章，性能优化，中 优化基于 TCP 的连接 食谱中的配置文件 example8-9-server.conf，以及来自 第二章，客户端-服务器仅 IP 网络 中 服务器端路由 食谱中的客户端配置文件 basic-tcp-client.conf。

如何操作...

  1. 启动服务器：

    [root@server]# openvpn --config example8-9-server.conf

  2. 设置 HTTP 代理服务器以支持基本身份验证。对于本食谱中使用的 Apache httpd 服务器，使用了以下 proxy.conf 文件：

            LoadModule proxy_module modules/mod_proxy.so
        LoadModule proxy_balancer_module modules/mod_proxy_balancer.so
        LoadModule proxy_ftp_module modules/mod_proxy_ftp.so
        LoadModule proxy_http_module modules/mod_proxy_http.so
        LoadModule proxy_connect_module modules/mod_proxy_connect.so

        ProxyRequests On
        ProxyVia On
        AllowCONNECT 1194
        KeepAlive on

        <Proxy *>
            Order deny,allow
            Deny from all
            Require user cookbook
            AuthType Basic
            AuthName "Password Required"
            AuthUserFile /etc/httpd/conf/proxy-password
        </Proxy>

  3. 使用 Apache 的 htpasswd 命令创建 proxy-password 文件：

     [root@proxyhost]# cd /etc/httpd/conf
[root@proxyhost]# htpasswd -c proxy-password cookbook

  4. 在客户端配置文件 basic-tcp-client.conf 中添加以下行：

            verb 5
        http-proxy proxy.example.com 80 /etc/openvpn/cookbook/proxypass

  5. 将配置文件保存为 example10-7-client.conf。

  6. 创建一个包含步骤 3 中创建的用户名和密码的纯文本文件；例如，使用以下方法：

    [client]# echo -e "cookbook\ncookbook" > proxy-password

  7. 启动客户端并等待连接建立：

    [client]# openvpn --config example10-7-client.conf

  8. 接下来，我们更仔细地查看客户端日志文件。如果输入正确的用户名和密码，HTTP 代理将允许连接 OpenVPN 服务器并建立 VPN 连接：

    Attempting to establish TCP connection with
        [AF_INET]proxy.example.com:80 [nonblock]
TCP connection established with [AF_INET]proxy.example.com:80
Send to HTTP proxy: 'CONNECT openvpnserver.example.com:1194
        HTTP/1.0'
Attempting Basic Proxy-Authorization
HTTP proxy returned: 'HTTP/1.0 200 Connection Established'
TCPv4_CLIENT link local: [undef]
TCPv4_CLIENT link remote: [AF_INET]proxy.example.com:80
TLS: Initial packet from [AF_INET]proxy.example.com:80,
        sid=3593eadc c87fb5d4
VERIFY OK: depth=1, C=US, O=Cookbook 2.4, CN=Cookbook 2.4 CA,
        emailAddress=openvpn@example.com
Validating certificate key usage
++ Certificate has key usage  00a0, expects 00a0
VERIFY KU OK
Validating certificate extended key usage
++ Certificate has EKU (str) TLS Web Server Authentication,
        expects TLS Web Server Authentication
VERIFY EKU OK
VERIFY OK: depth=0, C=US, O=Cookbook 2.4, CN=openvpnserver
Data Channel Encrypt: Cipher 'BF-CBC' initialized with 128 bit
        key

    从连接日志可以看出，OpenVPN 客户端在连接到 HTTP 代理服务器时尝试进行基本代理授权。如果身份验证成功，HTTP 代理则允许客户端访问并连接到服务器。

它是如何工作的...

与前面的食谱类似，OpenVPN 客户端首先连接到 HTTP 代理主机。它尝试使用基本身份验证通过代理密码文件 /etc/openvpn/cookbook/proxypass 中提供的用户名和密码进行身份验证。验证成功后，客户端随后发送 HTTP 'CONNECT' 请求以连接到 OpenVPN 服务器。从这里开始，OpenVPN 连接的设置与常规的基于 TCP 的设置类似。

还有更多...

OpenVPN 支持在连接 HTTP 代理时使用多种身份验证机制。

NTLM 代理授权

OpenVPN 还支持使用 NTLM 代理授权的 HTTP 代理，其中NTLM代表NT Lan Manager。通常，这种类型的代理在 Microsoft Windows 环境中使用。不幸的是，OpenVPN 对 NTLM 授权的实现相当有限。它没有发送正确的 NTLMSSP 消息，并且仅适用于非常有限的代理集。为了启用对这种类型代理的支持，可以添加 http-proxy proxyhost proxyport stdin ntlm 或 http-proxy proxyhost proxyport stdin ntlm2，其中 stdin 指示 OpenVPN 在命令提示符下查询用户名和密码。

身份验证方法

OpenVPN 还支持 HTTP digest 身份验证，这比本方法中描述的明文身份验证更安全。您还可以在 http-proxy 身份验证指令中使用选项 auto-nct 来拒绝弱代理身份验证方法。

OpenVPN GUI 限制

当前的 OpenVPN GUI 不允许您在 GUI 中指定用户名或密码。此功能在早期版本的 Windows OpenVPN GUI 应用程序中受支持。由于此功能使用不广泛，因此在重写 GUI 时被移除。

另见

  • 本章前面的方法，通过不需要额外身份验证的 HTTP 代理建立连接

无 IP 设置 - ifconfig-noexec

本方法的目标是创建一个 OpenVPN 隧道，而不为隧道的端点分配 IP 地址。在路由网络设置中，这确保隧道端点无法通过自身访问，从而增强了一定的安全性，并且可以使路由表稍微简短一些。在 OpenVPN 配置文件中，需要指定 IP 地址，但永远不会将其分配给隧道接口。

此方法仅在 Linux 系统上进行过测试，因为它需要一些在其他平台上不可用的网络接口配置。

准备工作

我们将使用以下网络布局：

准备工作

确保客户端和服务器不在同一局域网内。如果客户端和服务器可以直接相互通信，则此方法将失败。使用 第二章 中的第一个方法设置客户端和服务器证书，客户端-服务器仅 IP 网络。在此方法中，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.3.12，客户端运行 Fedora 22 Linux 和 OpenVPN 2.3.11。保持 example3-1-server.conf 配置文件，来自 第三章，客户端-服务器以太网风格网络 的 简单配置 - 非桥接 方法。

如何操作...

  1. 通过向 example3-1-server.conf 文件添加一行来创建服务器配置文件：

    route 192.168.4.0 255.255.255.0 192.168.99.1

  2. 将其保存为 example10-8-server.conf。

  3. 启动服务器：

    [root@server]# openvpn --config example10-8-server.conf

  4. 创建客户端配置文件：

            client
        proto udp
        remote openvpnserver.example.com
        port 1194

        dev tap
        nobind

        remote-cert-tls server
        tls-auth /etc/openvpn/cookbook/ta.key 1
        ca       /etc/openvpn/cookbook/ca.crt
        cert     /etc/openvpn/cookbook/client1.crt
        key      /etc/openvpn/cookbook/client1.key

        script-security 2
        ifconfig-noexec
        up /etc/openvpn/cookbook/example10-8-up.sh

        route-noexec
        route-up /etc/openvpn/cookbook/example10-8-route-up.sh

  5. 将其保存为 example-10-8-client.conf。

  6. 接下来，创建 example10-8-up.sh 脚本：

            #!/bin/bash

        /sbin/ifconfig $1 0.0.0.0 up
        # needed for TAP interfaces !!!
        echo 1 > /proc/sys/net/ipv4/conf/$1/proxy_arp

  7. 将其保存为/etc/openvpn/cookbook/example10-8-up.sh。

  8. 同样，创建example10-8-route-up.sh脚本：

            #!/bin/bash

        # add an explicit route back to the VPN endpoint
        /sbin/ip route add $route_vpn_gateway/32 dev $dev

        n=1;
        while [ $n -le 100 ]
        do
          network=`env | sed -n \
             "/^"route_network_${n}=/s/^route_network_${n}=//p"`"
          netmask=`env | sed -n \
             "/^"route_netmask_${n}=/s/^route_netmask_${n}=//p"`"

          if [ -z "$"network" -o -z "$"netmask" ]
          then
            break
          fi

          /sbin/ip route add $network/$netmask dev $dev
          let n=n+1
        done

  9. 将其保存为/etc/openvpn/cookbook/example10-8-route-up.sh。

  10. 确保两个脚本都具有可执行权限，并且它们都启动客户端：

    [[root@client]# chmod 755 /etc/openvpn/cookbook/example10-8*.sh
[root@client]# openvpn --config example10-8-client.conf

  11. 客户端成功连接到 OpenVPN 服务器后，检查tap0接口和路由表，验证是否可以 ping 通服务器：

    [root@client]# ip addr show tap0
13: tap0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc
        pfifo_fast state UNKNOWN group default qlen 100
 link/ether b6:b3:0e:41:d5:4d brd ff:ff:ff:ff:ff:ff
 inet6 fe80::b4b3:eff:fe41:d54d/64 scope link
 valid_lft forever preferred_lft forever
[root@client]# netstat-rn
Kernel IP routing table
Destination Gateway  Genmask       Flags[...]  Iface
192.168.4.0 0.0.0.0  255.255.255.0 U   0 0 0 eth0
10.198.0.0  0.0.0.0  255.255.0.0   U   0 0 0 tap0
[...]
[root@client]# ping -c 2 192.168.99.1
PING 192.168.99.1 (192.168.99.1) 56(84) bytes of data.
64 bytes from 192.168.99.1: icmp_seq=1 ttl=64 time=25.7 ms
64 bytes from 192.168.99.1: icmp_seq=2 ttl=64 time=26.2 ms

它的工作原理...

OpenVPN 服务器为客户端分配了一个 IP 地址，但这并不意味着客户端接口实际需要分配这些地址。example10-8-up.sh脚本正是实现这一功能。

一些较旧的 Linux 内核拒绝在没有为接口分配地址的情况下添加路由。因此，我们将地址0.0.0.0分配给tun0接口。为了添加由服务器推送的路由，使用了一个特殊的route-up脚本，example10-8-route-up.sh，该脚本会启用所有路由。

还有更多...

在考虑无 IP 设置时，请注意以下几点。

点对点和 TUN 风格的网络

这个方法也可以在点对点风格的环境中使用，在这种环境下使用静态密钥连接两个网络。同样，它也可以在 TUN 风格的设置中使用。

路由和防火墙设置

起初，这个方法可能看起来有些奇怪。这种设置的好处是，OpenVPN 客户端本身无法被 VPN 中的其他机器访问。这在将多个客户端连接到 OpenVPN 服务器时非常有用，但有些客户端作为网关连接到它们后面的网络（例如，用于将远程办公室连接到 OpenVPN 服务器）。通过不为远程办公室网关分配 IP 地址，就没有风险让网关本身从远程 VPN 一侧受到攻击。此外，在这种情况下，服务器端的防火墙和iptables规则可以稍微简短一些，因为来自 OpenVPN 客户端的流量不会带有 VPN 源地址。这也是为什么服务器配置中明确包含了到客户端网络的路由的原因：

route 192.168.4.0 255.255.255.0 192.168.99.1

这也解释了为什么当 VPN 客户端和服务器位于同一个局域网时，这个方法会失败。如果 VPN 客户端能够直接联系 VPN 服务器，那么 VPN 服务器将无法判断哪些流量需要进入隧道，哪些流量需要直接发送到客户端。

与 HTTPS 服务器的端口共享

一种常见的 OpenVPN 设置方式是让 OpenVPN 监听安全的 Web 服务器（HTTPS）端口443，以便让远程用户访问公司内部网络。缺点是，你将无法在 OpenVPN 服务器上使用该端口来托管安全的网站。OpenVPN 2.1 引入了一个新的port-sharing指令，使得 TCP 端口可以实现双重使用。所有被识别为 OpenVPN 流量的请求将由 OpenVPN 服务器自身处理，而所有其他流量将被转发到另一台（本地）机器和/或端口。

在本教程中，我们将设置一个 OpenVPN 服务器，将 TCP 端口 443 与 web 服务器共享，并展示 OpenVPN 和 web 浏览器都能成功连接到该服务器。

准备开始

我们将使用以下网络布局：

准备开始

使用 第二章 中的第一个教程设置客户端和服务器证书，客户端-服务器 IP 专用网络。在本教程中，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.12，客户端运行的是 Windows 7 64 位和 OpenVPN 2.3.10。请保留来自 第八章，性能调优 中的服务器配置文件 example8-9-server.conf，以及来自相同教程的客户端配置文件 example8-9.ovpn。

在服务器计算机上，一个安全的 web 服务器正在 8443 端口运行。

如何操作...

  1. 通过修改 example8-9-server.conf 文件来创建服务器配置文件。修改以下行：

    port 1194

    将其更改为以下内容：

    port 443
port-share localhost 8443

    将其保存为 example10-9-server.conf。

  2. 启动服务器：

    [root@server]# openvpn --config example10-9-server.conf

  3. 接下来，修改客户端配置文件 example8-9.ovpn，同样将端口更改为 443。将客户端配置文件保存为 example10-9.ovpn。

  4. 启动客户端并验证客户端是否能连接到 VPN 服务器。

  5. 客户端连接后，启动 web 浏览器并浏览到：

            https://openvpnserver.example.com

    OpenVPN 服务器日志文件将显示如下类似的行：

            ... Re-using SSL/TLS context
        ... TCP connection established with <client-ip>:53356
        ... TCPv4_SERVER link local: [undef]
        ... TCPv4_SERVER link remote: <client-ip>:53356
        ... <client-ip>:53356 Non-OpenVPN client protocol detected

它是如何工作的...

当使用 port-share 时，OpenVPN 会检查 443 端口上的传入流量。如果该流量是 OpenVPN 会话的一部分或是 OpenVPN 的初始握手，则 OpenVPN 服务器会自行处理。如果无法识别为 OpenVPN 流量，则会被转发到 port-share 指令中指定的主机和端口。

因此，始终监听 443 端口的始终是 OpenVPN 服务器进程。web 服务器必须监听不同的主机、接口或端口。通过这种设置，可以使用相同的端口提供两种不同的服务。

还有更多内容...

OpenVPN 转发其流量的 web 服务器必须是一个安全的（HTTPS）web 服务器。这是因为 OpenVPN 服务器本身的入站 SSL 流量的性质。无法将流量转发到常规的（HTTP）web 服务器。如果流量被转发到 80 端口，使用本教程中的 Apache web 服务器时，web 服务器的错误日志文件中将出现以下错误：

[error] [client 127.0.0.1] Invalid method in request \x16\x03\x01

替代方案

有许多可用的替代方案可以实现相同的功能。一个示例工具是基于 Linux 的 sslh 工具，它可以区分 OpenVPN、SSL（HTTPS）和 SSH 流量。

路由功能 - redirect-private, allow-pull-fqdn

多年来，OpenVPN 的路由功能不断扩展。最显著的变化是，redirect-gateway 指令有了许多选项，以及一些其他较不为人知的路由指令：

  • redirect-private：此选项的行为与 redirect-gateway 指令非常相似，特别是在使用新参数时，但它不会更改默认网关。

  • allow-pull-fqdn：此选项允许客户端从 OpenVPN 服务器拉取 DNS 名称。之前只能推送或拉取 IP 地址。此选项不能被推送，需要添加到客户端配置文件中。

  • route-nopull：所有选项都会从服务器拉取到客户端，除了路由选项。当排查 OpenVPN 配置问题时，这个选项尤其有用。

  • max-routes n：定义可从远程服务器定义或拉取的最大路由数。

在本示例中，我们将重点关注 redirect-private 指令及其参数，以及 allow-pull-fqdn 参数。

准备就绪

我们将使用以下网络布局：

准备就绪

使用第二章中第一个示例配置客户端和服务器证书，客户端-服务器 IP 仅网络。对于此示例，服务器计算机运行 CentOS 6 Linux 和 OpenVPN 2.3.12，客户端运行 Windows 7 64 位和 OpenVPN 2.3.11。保留来自服务器端路由示例的配置文件 basic-udp-server.conf，该示例来自第二章，客户端-服务器 IP 仅网络，以及来自第二章中使用 ifconfig-pool 块示例的客户端配置文件 basic-udp-client.ovpn，客户端-服务器 IP 仅网络。

如何操作...

  1. 将以下行添加到 basic-udp-server.conf 文件中：

            push "redirect-private bypass-dhcp bypass-dns"
        push "route server.example.com"

  2. 将其保存为example10-10-server.conf。

  3. 启动服务器：

    [root@server]# openvpn --config example10-10-server.conf

  4. 将以下行添加到客户端配置文件 basic-udp-client.ovpn 中，并将其保存为 example10-10.ovpn：

            allow-pull-fqdn

  5. 启动客户端：如何操作...

  6. 在建立连接后查看路由表。

    如果 DHCP 或 DNS 服务器与客户端位于不同的子网中，则会添加新的路由。这是为了确保 DHCP 请求仍然发送到本地 DHCP 服务器，而不是通过 VPN 隧道发送。

    将为主机 server.example.com 添加一个路由。

它是如何工作的...

bypass-dhcp 和 bypass-dns 指令的选项会导致 OpenVPN 客户端在 DHCP 和 DNS 服务器位于不同网络时，额外添加一条路由。如果 DNS 服务器不在客户端连接的本地子网中，尤其是在大型网络中，这会非常有用。如果连接后改变到该 DNS 服务器的路由，使其通过 VPN 隧道，则至少会导致严重的性能损失。更有可能的是，整个 DNS 服务器将变得无法访问。

allow-pull-fqdn 指令允许在指定路由时使用 DNS 名称而不是 IP 地址。特别是在需要为具有动态 IP 地址的主机专门设置路由时，这非常有用。

请注意，allow-pull-fqdn 指令不能从服务器推送。

还有更多...

除了本节解释的指令，还有更多的路由指令可用于控制是否以及如何将路由添加到客户端。

route-nopull 指令

route-nopull 指令使客户端从服务器拉取所有信息，但不拉取路由信息。这在调试服务器配置错误时非常有用。这并不意味着 OpenVPN 客户端完全不添加任何路由。只有使用 push "route" 指定的路由会被忽略。从 OpenVPN 2.4 开始，还可以过滤掉从服务器推送到客户端的选项。下一节将详细介绍这个内容。

max-routes 指令

max-routes 指令在 OpenVPN 2.1 中引入，因为与 OpenVPN 2.0 相比，2.1 版本允许管理员推送更多的路由。为了防止客户端因路由过多而过载，增加了 max-routes n 选项，其中 n 是客户端配置文件中可以定义的最大路由数，或者从服务器拉取的最大路由数。

这个参数的默认值是 100。

参见

  • 本章的下一节将讨论如何在应用之前过滤从服务器推送到客户端的选项。

过滤掉推送的选项

从 OpenVPN 2.4 开始，现在可以过滤从 OpenVPN 服务器推送到客户端的选项。这使得用户能够更加控制从服务器推送的网络路由和地址。

本节将展示 OpenVPN 新功能是如何工作的。

准备就绪

我们将使用以下网络布局：

准备就绪

使用第二章中的第一个配方设置客户端和服务器证书，客户端-服务器 IP-only 网络。对于此配方，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.12，客户端运行的是 Windows 7 64 位和 OpenVPN 2.4_alpha2。对于服务器，保留配置文件example9-2-server.conf，该文件来自Linux - 使用 pull-resolv-conf配方，位于第九章，操作系统集成，并保持在手边。对于客户端，保留配置文件basic-udp-client.ovpn，该文件来自第二章中的使用 ifconfig-pool 块配方，客户端-服务器 IP-only 网络。

如何操作...

  1. 启动服务器：

    [root@server]# openvpn --config example9-2-server.conf

  2. 将以下行附加到客户端配置文件basic-udp-client.ovpn中，并将其保存为example10-11.ovpn：

            pull-filter ignore "dhcp-option DNS"

  3. 启动客户端：如何操作...

  4. 通过在 OpenVPN GUI 中选择查看日志，查看客户端日志文件。日志文件将包含类似以下内容的行：

            PUSH: Received control message: 'PUSH_REPLY,dhcp-option DNS
        192.168.3.1,route-gateway 10.200.0.1,topology subnet,ping
        10,ping-restart 60,ifconfig 10.200.0.2 255.255.255.0'
        Pushed option removed by filter: 'dhcp-option DNS 192.168.3.1'

  5. 使用ipconfig /all等工具验证客户端的 DNS 设置未被更改。

工作原理...

pull-filter指令接受多个参数：

  • accept t：接受来自服务器的推送选项t

  • ignore t：忽略来自服务器的推送选项t，但不终止连接

  • reject t：拒绝来自服务器的推送选项t并终止 VPN 连接

每个选项可以多次指定，最后一次出现的选项会覆盖之前的行。

通过在客户端配置文件中添加pull-filter ignore "dhcp-option DNS"行，我们可以忽略任何以dhcp-option DNS开头的推送行。因此，VPN 服务器不会接受任何 DNS 设置。此选项可以应用于所有从服务器推送的选项。

分配公共 IP

使用 OpenVPN 提供的topology subnet功能，可以将公共 IP 地址分配给连接的客户端。对于此配方，我们将展示如何实现这样的设置。我们将重用来自第二章中的Proxy-ARP配方，客户端-服务器 IP-only 网络中的技术，使 VPN 客户端看起来就像是远程网络的一部分。如果 VPN 客户端有专用的 IP 地址块，则不需要此步骤。使用proxy-arp方法的优势在于，它允许我们只使用昂贵的公共 IP 地址块的一部分。

准备工作

对于此配方，服务器计算机运行的是 CentOS 6 Linux 和 OpenVPN 2.3.12，客户端计算机运行的是 Windows 7 64 位和 OpenVPN 2.3.11。保留客户端配置文件basic-udp-client.ovpn，该文件来自第二章中的使用 ifconfig-pool 块配方，客户端-服务器 IP-only 网络。

为了测试此配方，使用了一个 16 个地址的公共 IP 地址块，但在这里，我们将列出一个私有地址块（10.0.0.0/255.255.255.240）。该地址块的使用如下：

  • 10.0.0.18：这是服务器的 VPN IP 地址

  • 10.0.0.19：不可用

  • 10.0.0.20 - 10.0.0.25：可供 VPN 客户端使用

  • 10.0.0.26：不可用

  • 10.0.0.27：OpenVPN 服务器本身的局域网地址

  • 10.0.0.28 - 10.0.0.29：不可用

  • 10.0.0.30：远程 LAN 上的路由器

如何操作...

  1. 创建服务器配置文件：

            mode server
        tls-server
        proto udp
        port 1194
        dev tun

        ifconfig 10.0.0.18 255.255.255.240
        ifconfig-pool 10.0.0.20 10.0.0.25
        push "route 10.0.0.27 255.255.255.255 net_gateway"
        push "route-gateway 10.0.0.30"
        push "redirect-gateway def1"

        tls-auth /etc/openvpn/cookbook/ta.key 0
        ca       /etc/openvpn/cookbook/ca.crt
        cert     /etc/openvpn/cookbook/server.crt
        key      /etc/openvpn/cookbook/server.key
        dh       /etc/openvpn/cookbook/dh2048.pem

        persist-key
        persist-tun
        keepalive 10 60

        topology subnet
        push "topology subnet"

        script-security 2
        client-connect    /etc/openvpn/cookbook/proxyarp-connect.sh
        client-disconnect /etc/openvpn/cookbook/proxyarp-disconnect.sh

        #user  nobody
        #group nobody

        daemon
        log-append /var/log/openvpn.log

    请注意，此服务器配置不能以用户nobody身份运行。将配置文件保存为example10-12-server.conf。

  2. 接下来，创建proxyarp-connect.sh脚本：

            #!/bin/bash
        /sbin/arp -i eth0  -Ds $ifconfig_pool_remote_ip eth0 pub
        /sbin/ip route add ${ifconfig_pool_remote_ip}/32 dev tun0

  3. 将其保存为/etc/openvpn/cookbook/proxyarp-connect.sh。

  4. 同样，创建proxyarp-disconnect.sh脚本：

            #!/bin/bash
        /sbin/arp -i eth0  -d $ifconfig_pool_remote_ip
        /sbin/ip route del ${ifconfig_pool_remote_ip}/32 dev tun0

  5. 将其保存为/etc/openvpn/cookbook/proxyarp-disconnect.sh。

  6. 确保两个脚本都是可执行的，然后启动服务器：

    [root@server]# cd /etc/openvpn/cookbook
[root@server]# chmod 755 proxy-connect.sh proxy-disconnect.sh
[root@server]# openvpn --config example10-12-server.conf

  7. 接下来，启动客户端。分配给客户端的 IP 地址应为10.0.0.20。

  8. 使用客户端浏览互联网，并通过访问例如www.whatismyip.com来检查其 IP 地址。

工作原理...

关于服务器配置文件的一些说明，指令：

ifconfig 10.0.0.18 255.255.255.240
ifconfig-pool 10.0.0.20 10.0.0.25

为客户端设置一个（公共）IP 地址池供其使用。由于并非所有这些地址都可以在/28块中使用，我们不能简单地使用：

server 10.0.0.18 255.255.255.240

下一个语句是确保 VPN 服务器本身是通过常规网络而不是通过 VPN 隧道本身访问的：

push "route 10.0.0.27 255.255.255.255 net_gateway"

为了通过 VPN 隧道重定向所有流量，我们需要明确声明新的默认网关和redirect-gateway：

push "route-gateway 10.0.0.30"
push "redirect-gateway def1"

通常，以下语句还会将拓扑设置推送到 VPN 客户端：

topology subnet

但是，由于我们没有使用server指令，因此这一过程不会自动发生。通过明确推送拓扑，我们确保客户端也使用正确的设置。

client-connect和client-disconnect脚本与第二章中的Proxy-ARP配方非常相似，客户端-服务器 IP 仅网络。通过使用 Linux arp命令的一个便捷功能，我们可以让远程客户端看起来像是本地网络的一部分。

还有更多...

topology subnet功能是在 OpenVPN 2.1 中引入的，对于使此配方实用至关重要。没有这个功能，每个客户端将被分配一个微型/30网络，这意味着每个客户端将使用最多四个公共 IP 地址。这使得将公共 IP 地址分配给 VPN 客户端的部署成本非常高。

另请参见

  • 来自第二章的Proxy-ARP配方，客户端-服务器 IP 仅网络，它更详细地解释了 Linux/UNIX Proxy-ARP 功能的工作原理
avatar
文章
阅读
粉丝
