作为 LevelDB 存储引擎的核心组件，SSTable（Sorted String Table）模块承担着数据持久化与高效读写的关键职能，是保障 LevelDB 性能的重要基石。

本目录围绕 SSTable 模块展开系统解析，先从文件格式切入，明晰其底层数据组织逻辑；再深入数据块构建过程，阐述数据如何有序存储；随后剖析索引构建机制，揭示快速定位数据的原理；进而讲解读取流程，呈现数据检索的完整链路；最后附上参考资料，为深入研究提供方向，助力读者全面掌握 SSTable 模块的核心技术要点。

文件格式

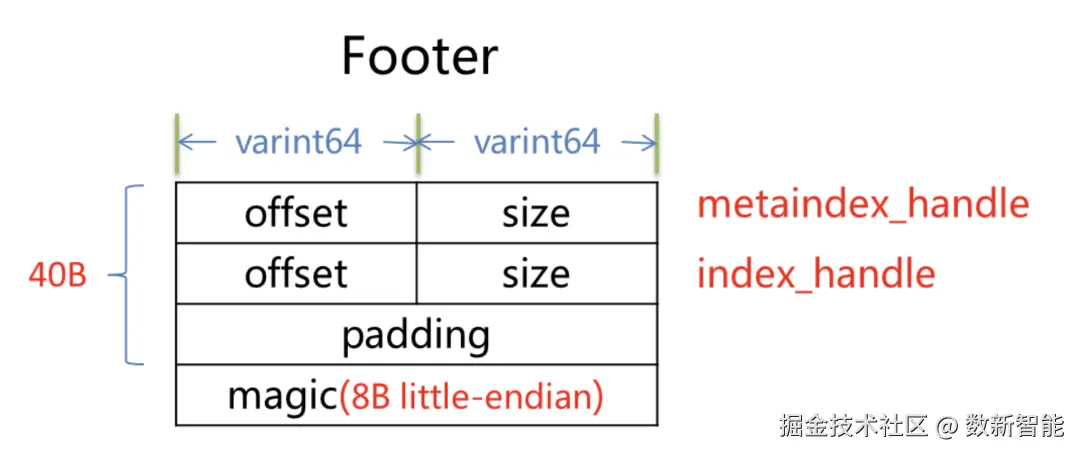

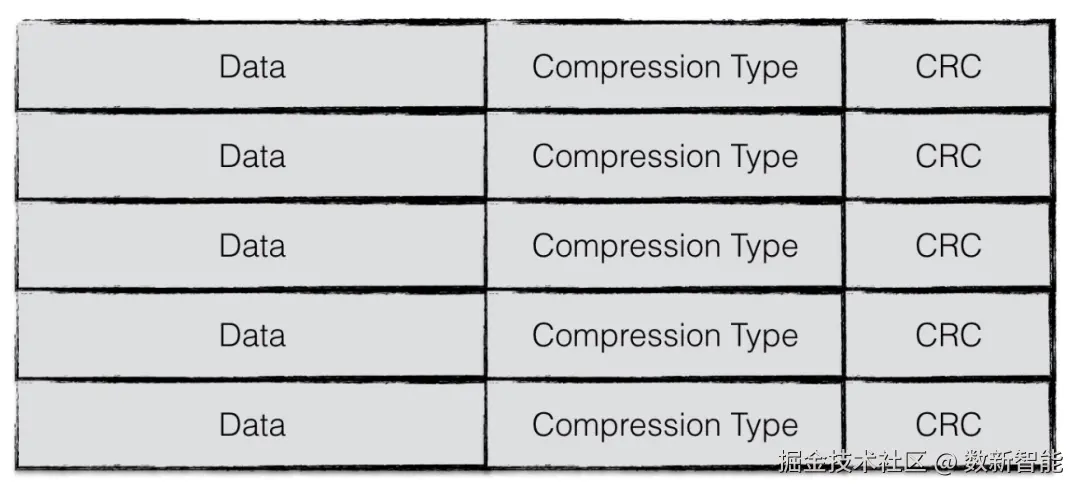

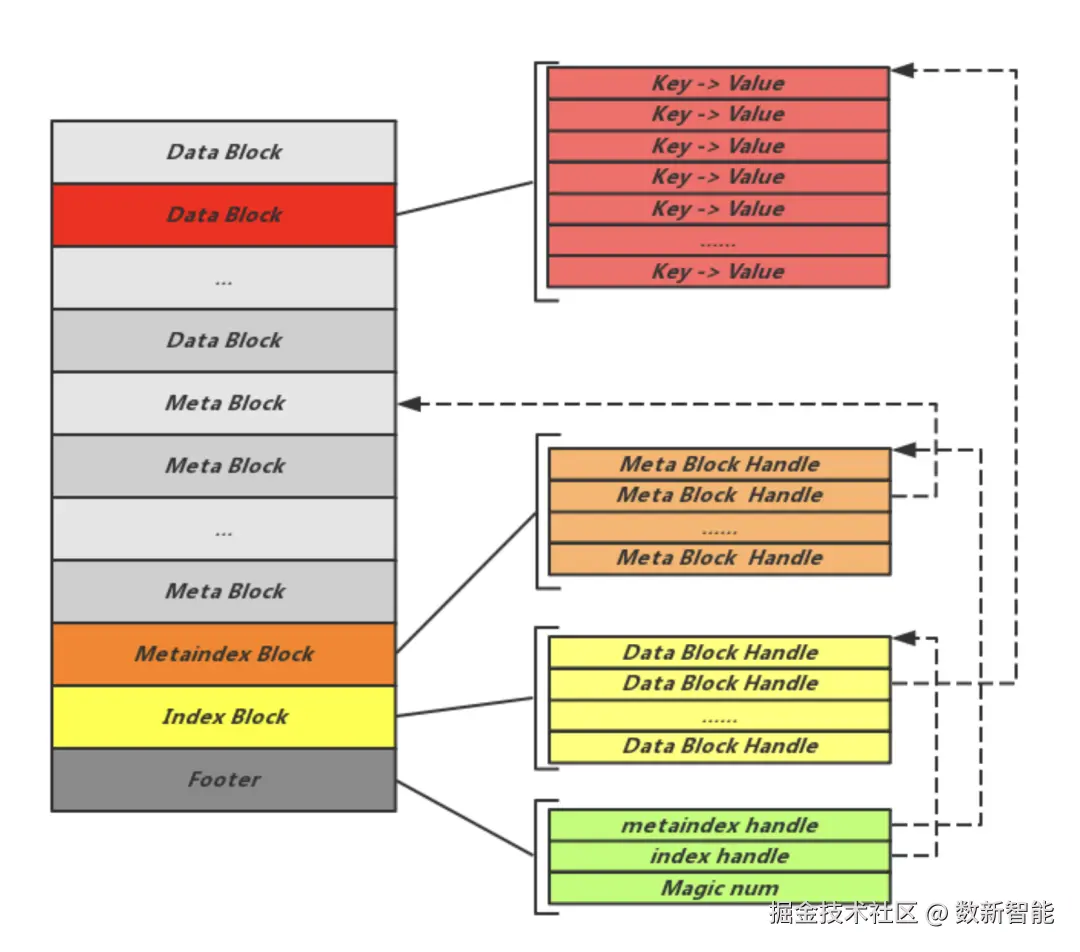

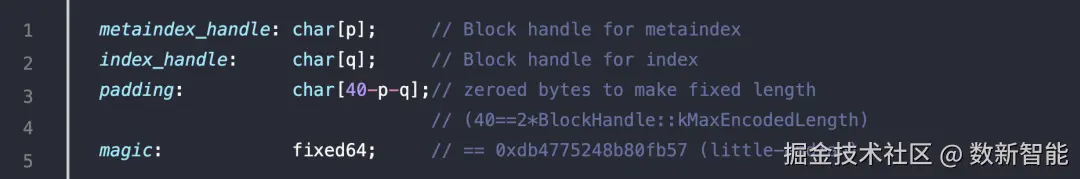

sstable 按照 4K大小，分为若干个 block，每个block除了数据外，还有压缩类型，CRC图片footer 固定为 48个字节，因为采用了变长编码，如果不足长度，需要填充 0图片图片

其中最后的magic number是固定的长度的8字节： 0xdb4775248b80fb57ull

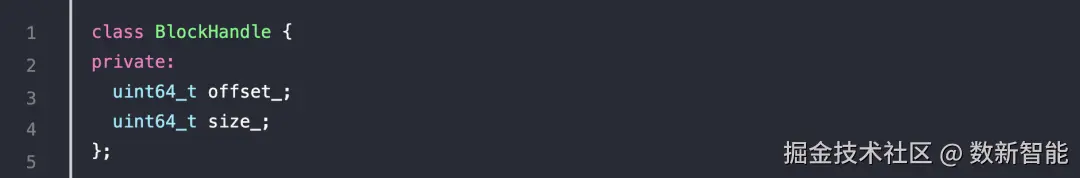

BlockHandle 指向文件的某个位置和偏移量，用于自解释，一个 varint64 最多10个字节，所以 footer 包含了 4个最多40字节，不够级补 0

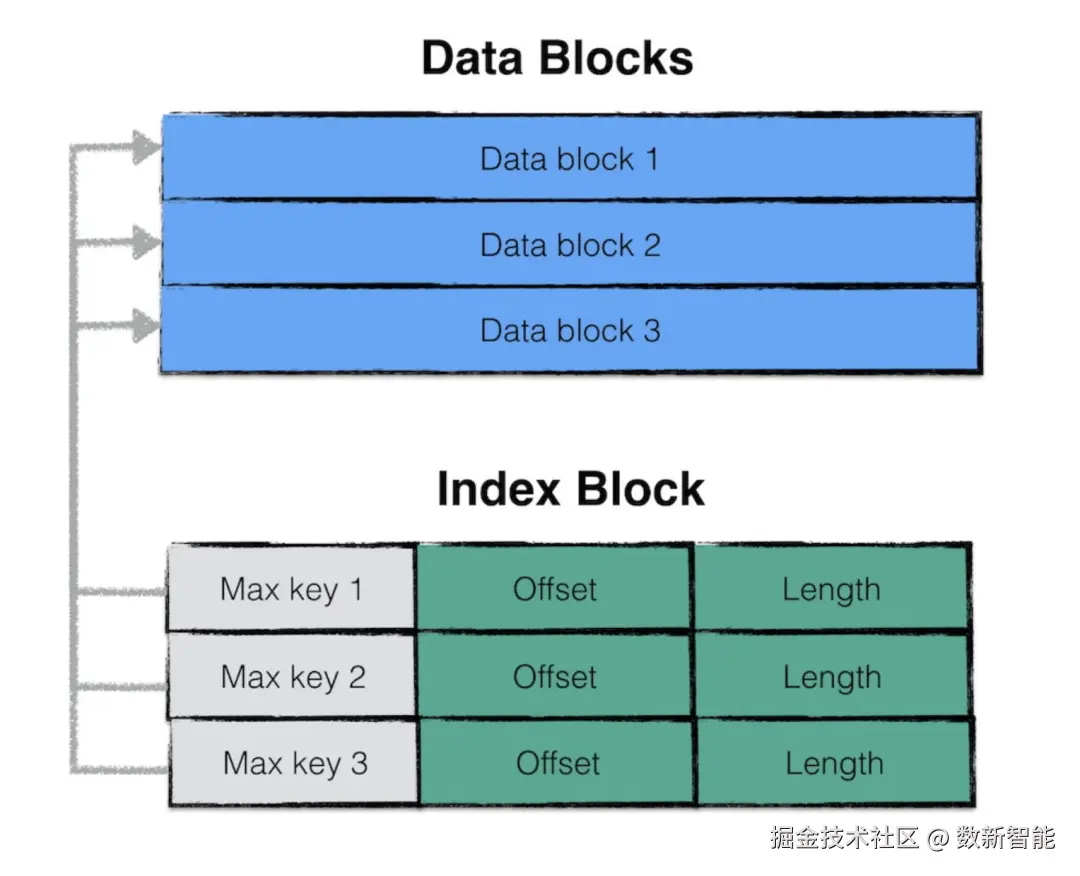

各个文件块的含义

  • Data Blocks: 存储一系列有序的key-value
  • Meta Block：存储key-value对应的filter(默认为bloom filter)
  • metaindex block: 指向Meta Block的索引
  • Index BLocks: 指向Data Blocks的索引
  • Footer : 指向索引的索引

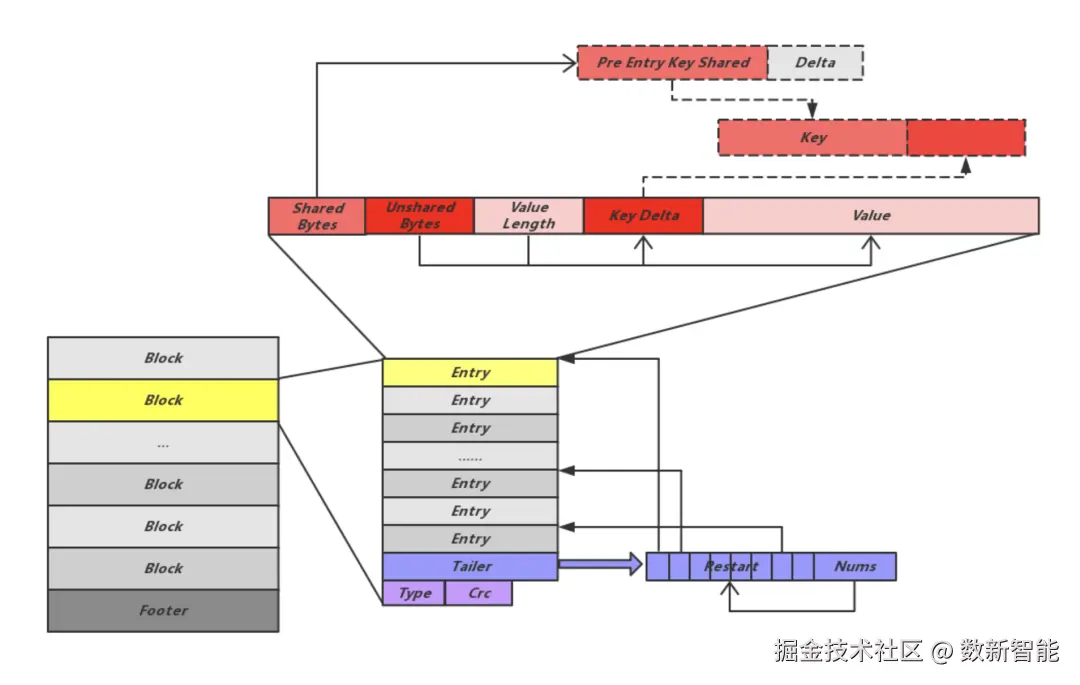

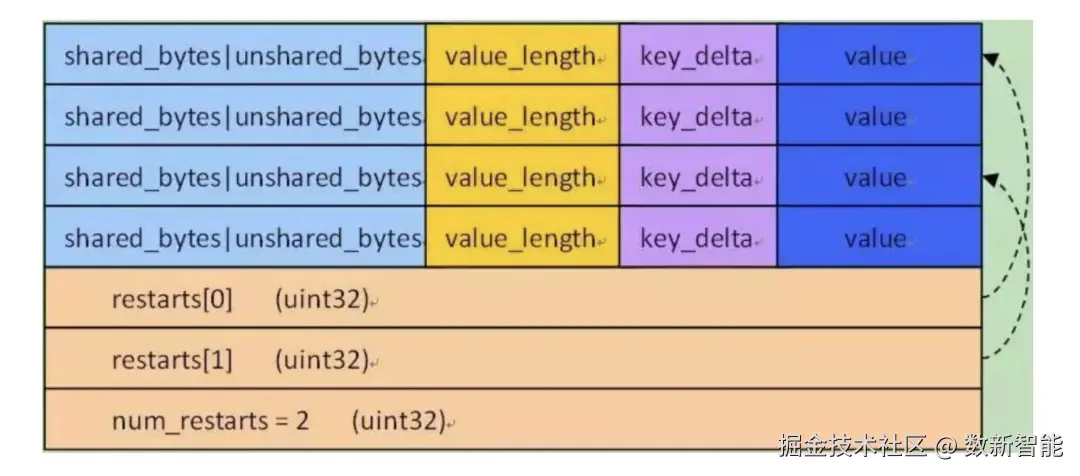

文件块的物理格式，这里采用了前缀压缩的方式
先存储一个完整的key，后面的 key存储时，记录公有部分，只存非公有部分即可

图片逻辑格式图片

数据库的构建

构建数据块的实现在 table/block_builder.cc 中

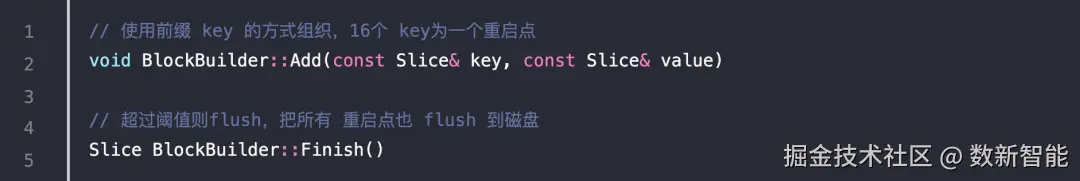

主要函数图片

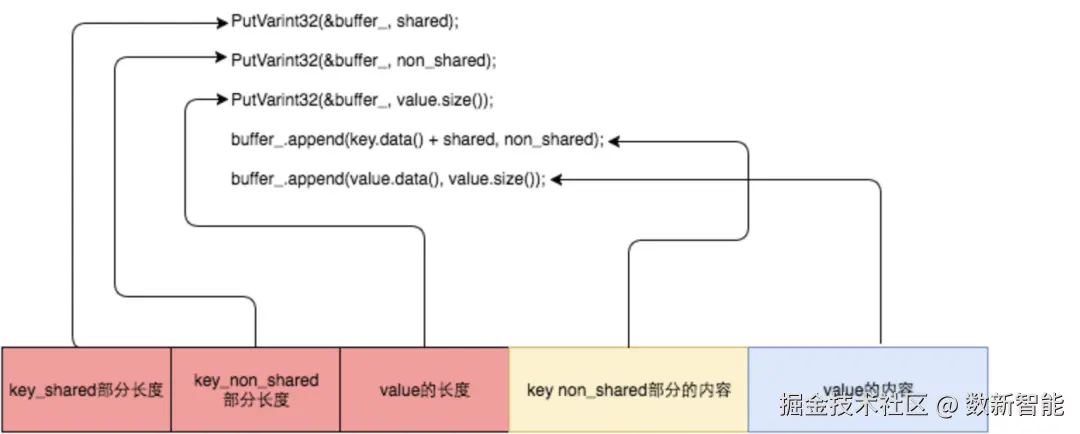

Add过程

  • 如果小于重启点阈值，默认为16，则求出当前 key 和 last_key 的公共部分长度
  • 如果大于重启点，则直接将整个 key 的长度记录下来，并清空 重启点 counter
  • 记录非公共部分，然后记录变长 int32的 shared、non_shared 长度，value长度
  • 追加到 std::string buffer_ 中
  • 更新 last_key_ 为当前 key 的公共部分

Finish

  • 将所有每个重启点都记录下来，保存为 fixed32
  • 记录所有充重启点数量
  • 重启点变量：std::vector<uint32_t> restarts_; // Restart points
  • 重启点变量中记录的是长度，对应的就是 key-value 的偏移量

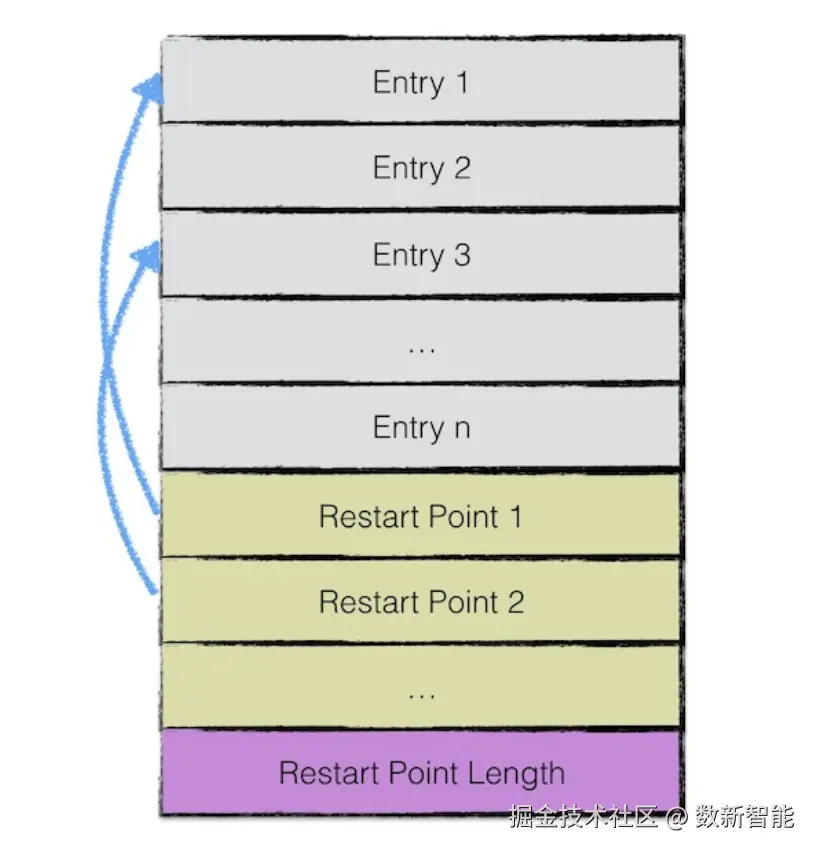

数据块的组织


key_shared、non_shared，value的组织结构

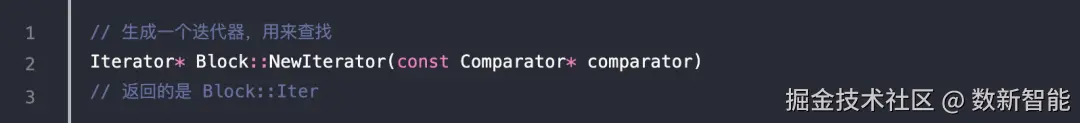

图片数据的查找图片查找入口图片

  • 这里会在 重启点中，做二分查找
  • 找到key < target的最后一个重启点
  • 找到后，跳转到重启点
  • 自重启点线性向下，直到遇到key>= target的k/v对


索引的构建

索引的构建实现，在 table/table_builder.cc 中

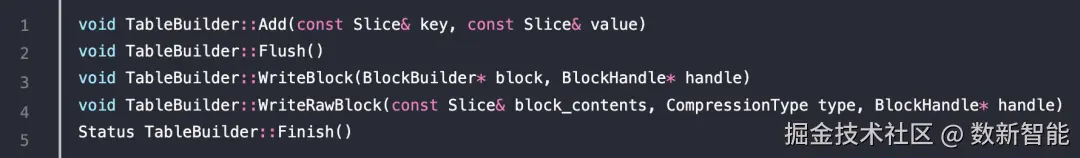

这个文件中的 主要函数为图片

Add流程

  • 上一个块的最后一个 key，和当前要写入的(也就是后面一个块的第一个 key)，计算这两个 key非分割
  • 假设上一个块的最后一个key是：“the quick brown fox”，当前的块第一个key是：“the who”
  • 分割的key就是 “the r”，正好比"the qu…" 的"q" 的 ASCII + 1
  • 如果上一个key 正好是当前key的前缀，那么直接返回 上一个key
  • 增加到 索引块中
  • 根据情况增加 filter块
  • 将 last_key 设置为 当前key，为后面做准备
  • 总数量++，写入到 data_block 中
  • 如果大于阈值，则 flush

Flush流程

  • 调用 WriteBlock 写入数据
  • 如果写成功，则将 pending_index_entry 设置为true，后面再写新的块，Add 流程的时候就会用到这个变量
  • 刷新到磁盘，处理filter 块

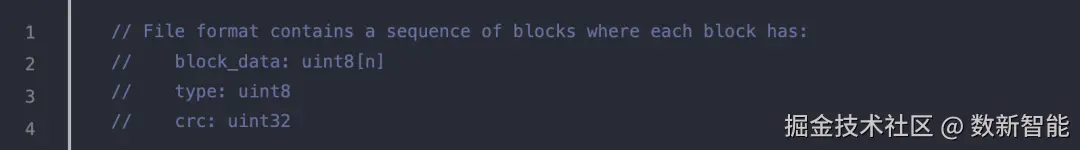

WriteBlock，写入的格式为：


  • 首先将 重启点写入到 buffer中
  • 是否要压缩，只支持 snappy 压缩类型

WriteRawBlock

  • 这个就是将待写入的内容，append到磁盘文件上
  • 最后补充 5个字节的内容，1个字节是 压缩类型，4个字节是CRC

索引块的组织


读取

读取相关的实现在 table/table.cc

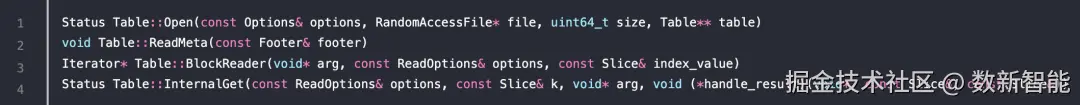

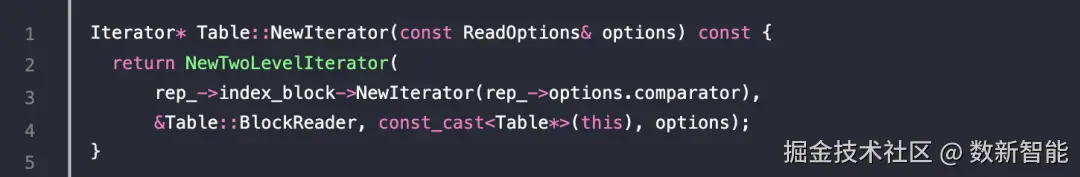

重要函数图片读取返回的是一个 两层的迭代器图片两层迭代器中的两个变量图片

Open过程

  • 调用系统的文件 API，随机读 Footer 部分
  • 读取 index block，读取 meta block，并设置对应的变量保存

ReadMeta过程

  • 读取 meta 部分的 block，封装成一个 Block 对象
  • 创建一个两层迭代器，读取 meta中的 filter
  • 读取第一个 filter block块，封装为 BlockContents 对象
  • 再在第一个 filter block的基础上，创建 FilterBlockReader 对象

BlockReader过程

  • 这个就是调用系统的 文件API，随机读数据部分
  • 先 new 一个固定大小的buffer，然后读进去，再 CRC检查，并确定压缩类型，看是否要解压
  • 最后封装到 BlockContents 中返回
  • BlockContents 中包含了一个 Slice，数据就放在这里了

InternalGet过程

  • 先创建一个两层迭代器
  • index 迭代器根据 key，返回数据块迭代器
  • 在数据库迭代器上如果有 filter，则检查 这个key是否匹配 filter，也就是 bloom-filter是否匹配
  • 匹配的话，则读取这个数据块，跳转到对应的位置，具体处理逻辑是一个回调函数，回调函数内处理 key，value
  • 检查 status，并返回
