1. 概述
文章介绍通过Cloudflare对MCP调用过程抓包分析，包括登录创建gateway、配置cline为Cloudflare、安装高德地图MCP server，还分析了调用“未来3天广州天气预报”的过程及日志。
2. 登录 cloudflare，创建 gateway 获取 url
dash.cloudflare.com/ac9041e42d8…

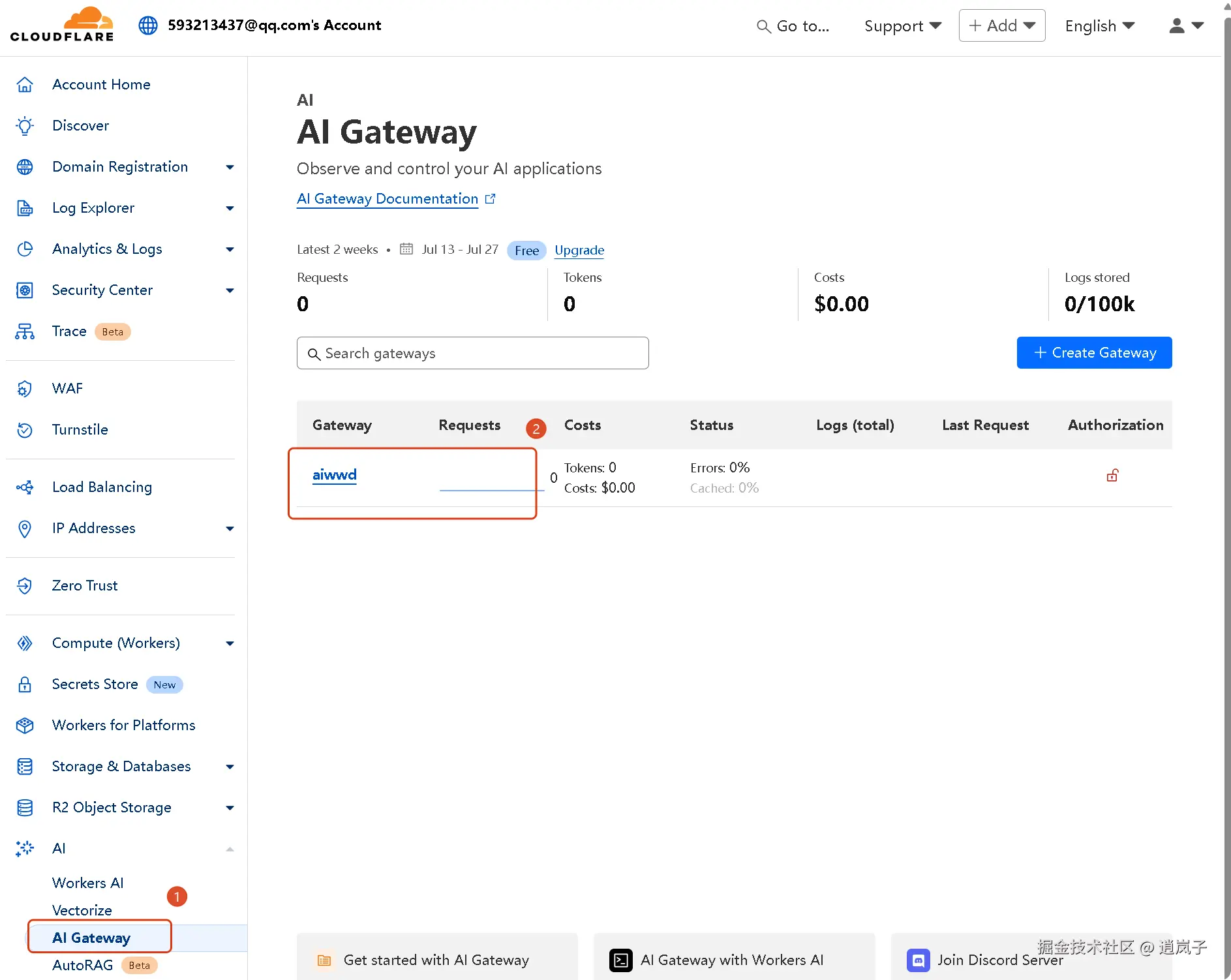

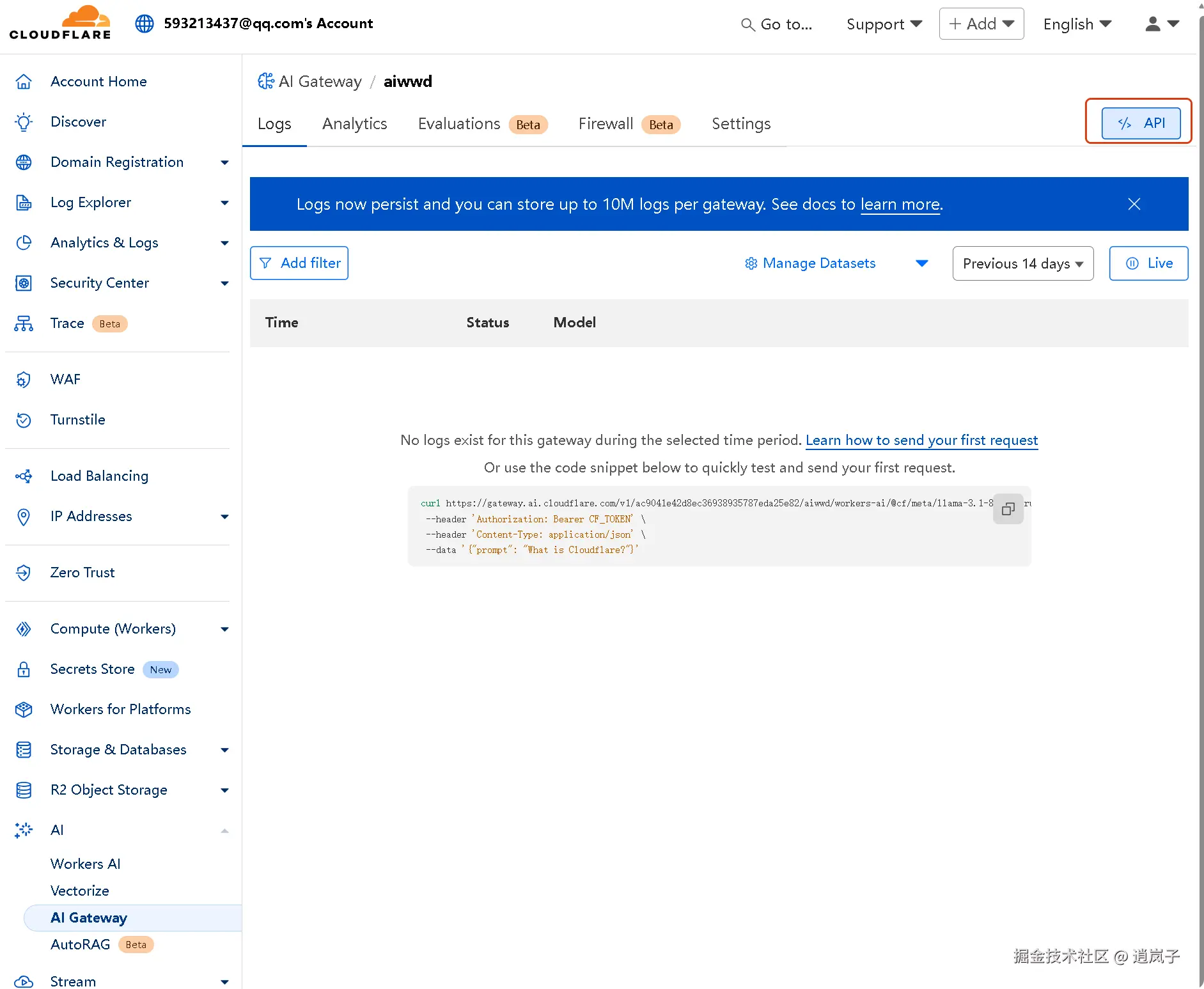

2.1. 创建 gateway

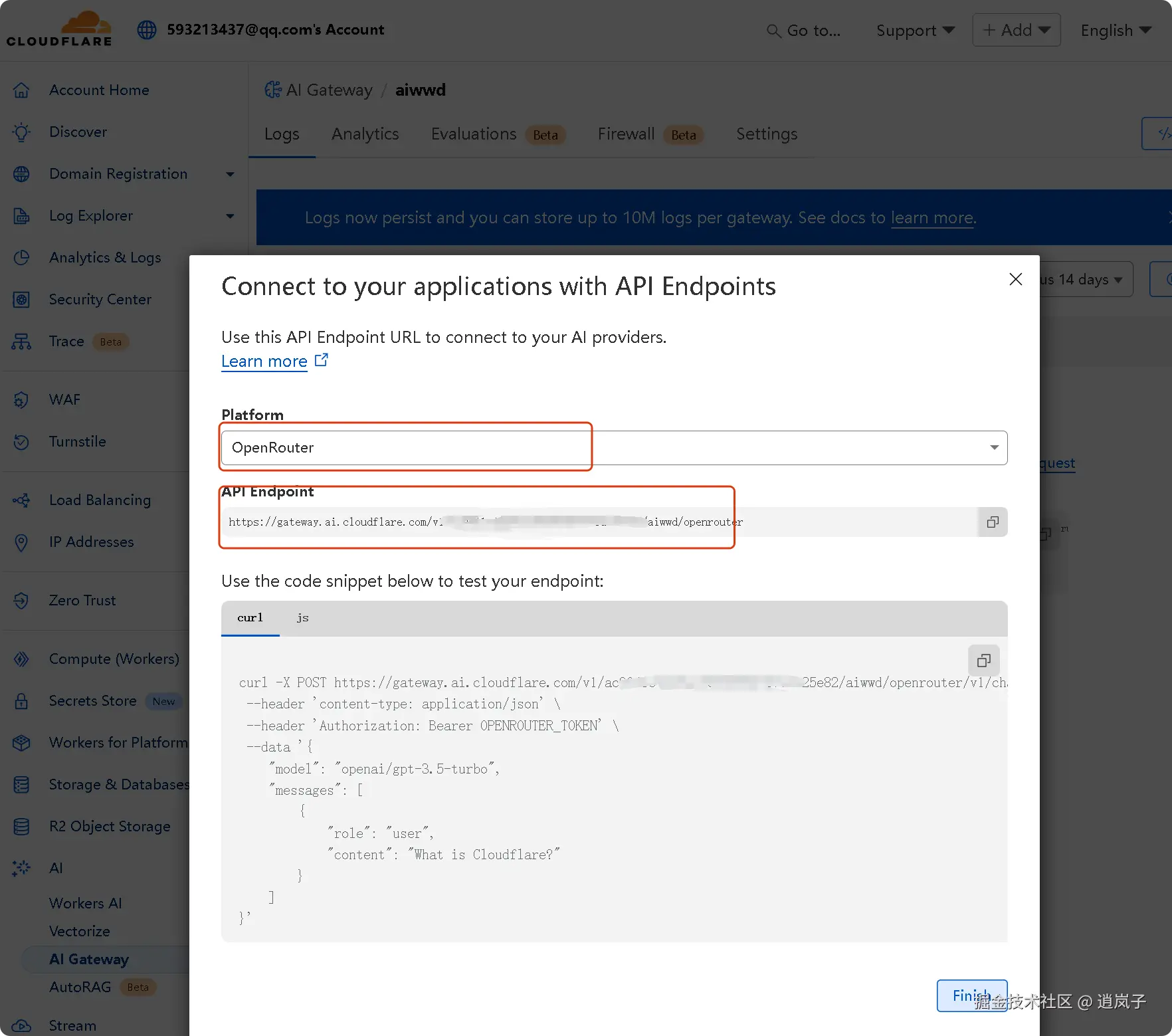

2.2. 添加为 openRouter
Platform：
OpenRouter
API Endpoint：
gateway.ai.cloudflare.com/v1/ac9041e4…

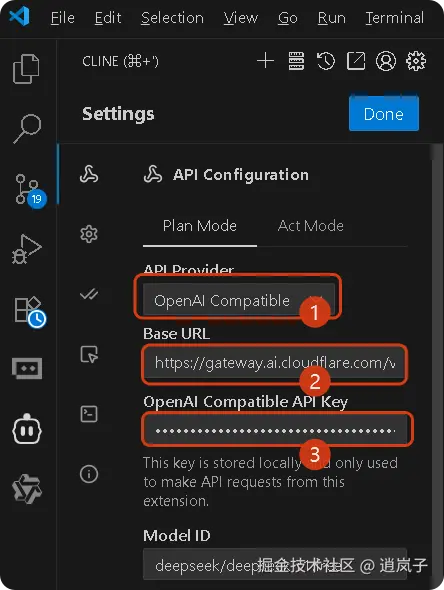

3. 配置 cline 为 cloudflare
序 1 选 OpenAI Compatible
序 2 就是 cloudflare 的 url，也就是上一步的API Endpoint
序 3 是 openRouter 的 apikey
model id 填写：deepseek/deepseek-chat:free
4. 安装 mcp server
本案例采用 高德地图 mcp server 进行调试，mcp server 配置如下：
需要去官网申请 apikey，官网地址：lbs.amap.com
高德地图 mcp server 使用案例参考：juejin.cn/post/753673…
{
"mcpServers": {
"amap-maps": {
"disabled": true,
"timeout": 60,
"type": "stdio",
"command": "npx",
"args": [
"-y",
"@amap/amap-maps-mcp-server"
],
"env": {
"AMAP_MAPS_API_KEY": "xxxx"
}
}
}
}
5. 调用过程分析
5.1. 提问“请问未来3天广州天气预报”
5.1.1. cline 第一调用大模型

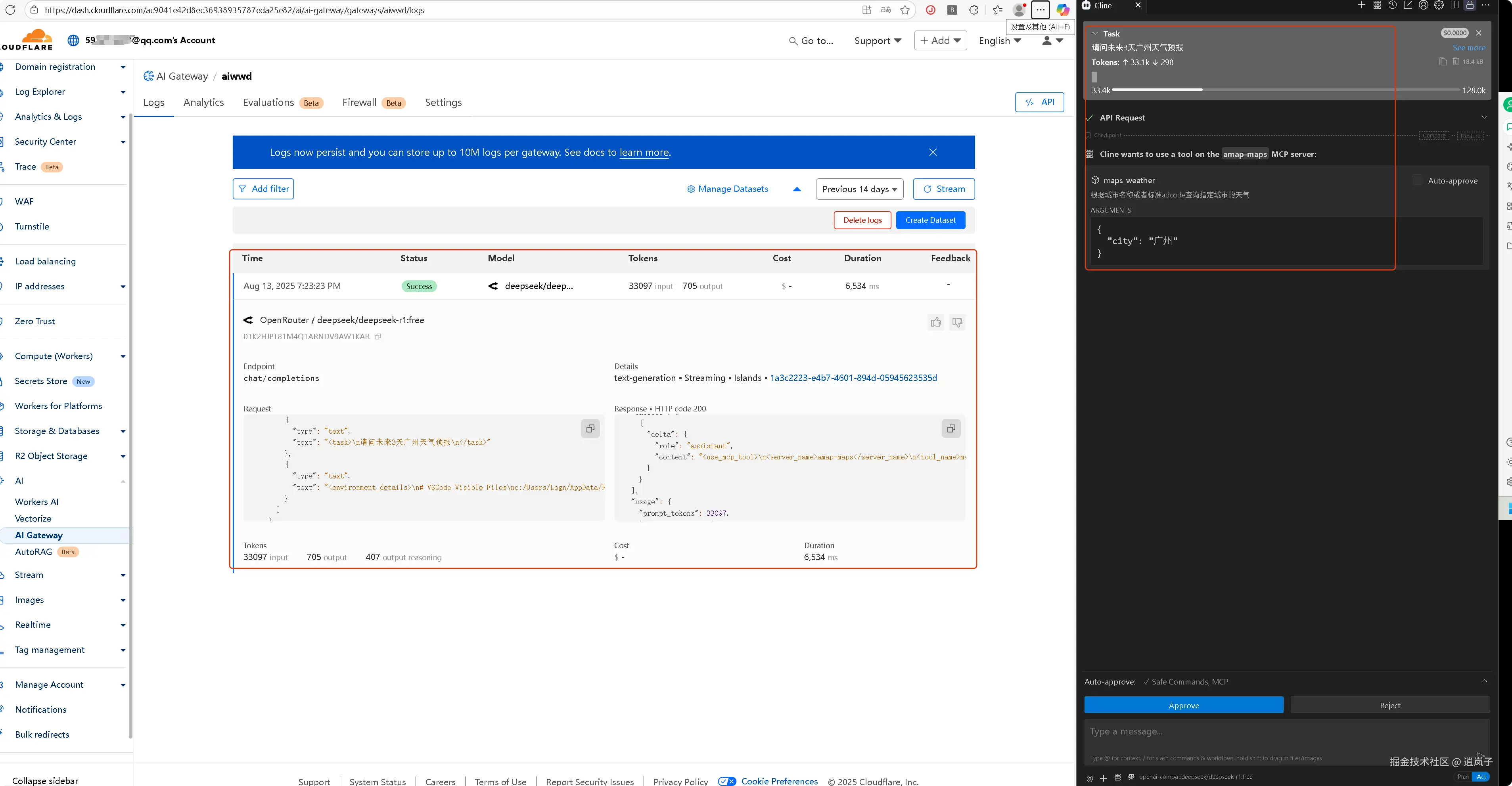

在右边 cline 中的对话框中输入“请问未来3天广州天气预报”。左边在 cloudflare 的调用日志。
5.1.1.1. 调用日志分析
- 请求日志：

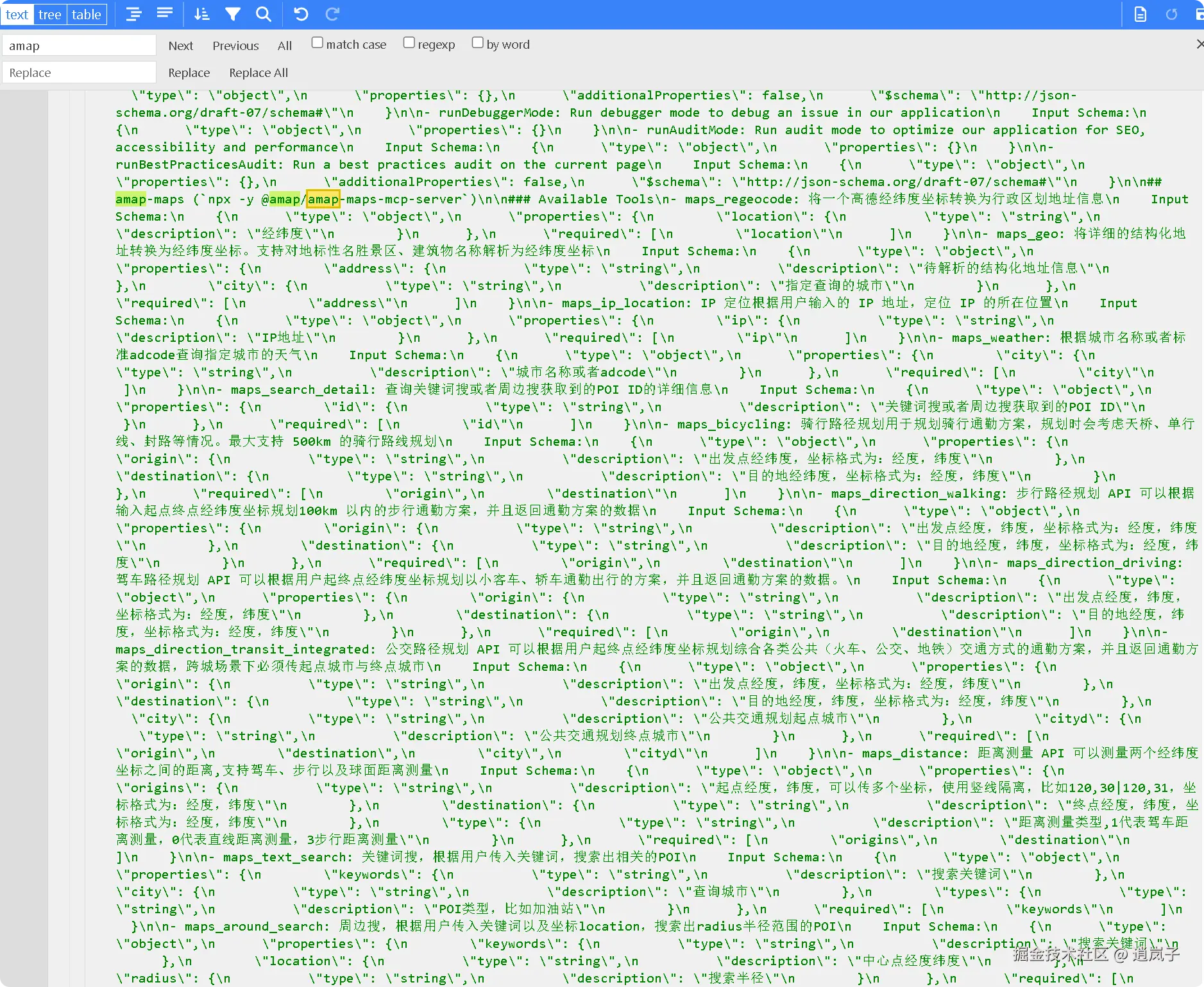

clien 提供所有的 mcp server 和对应的工具给大模型
- 返回日志：

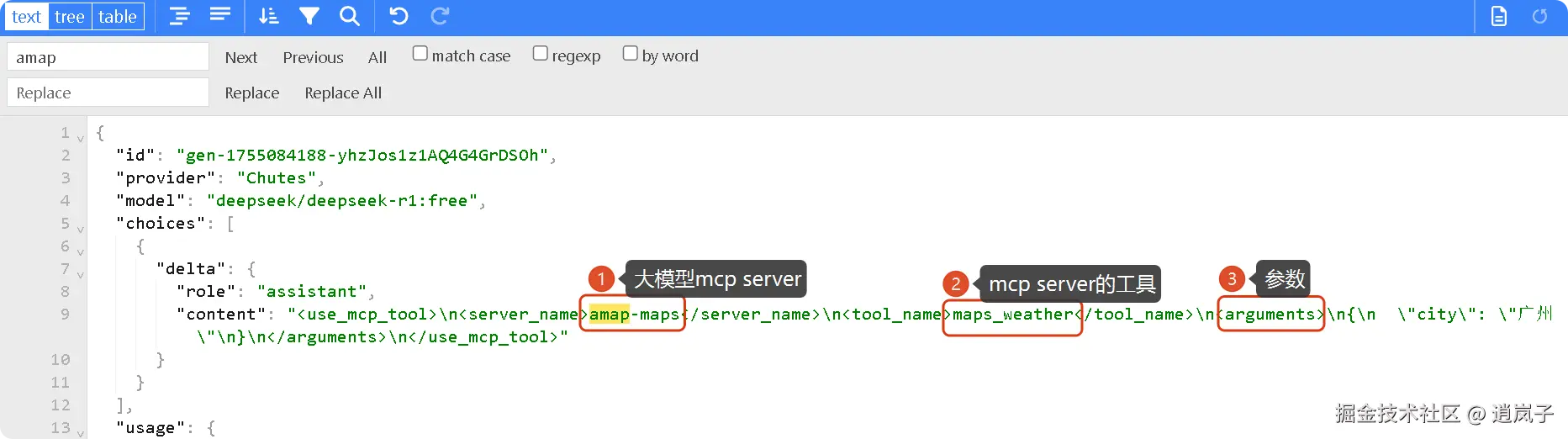

大模型决定使用那个 mcp server 和工具，且决定工具调用参数给 cline

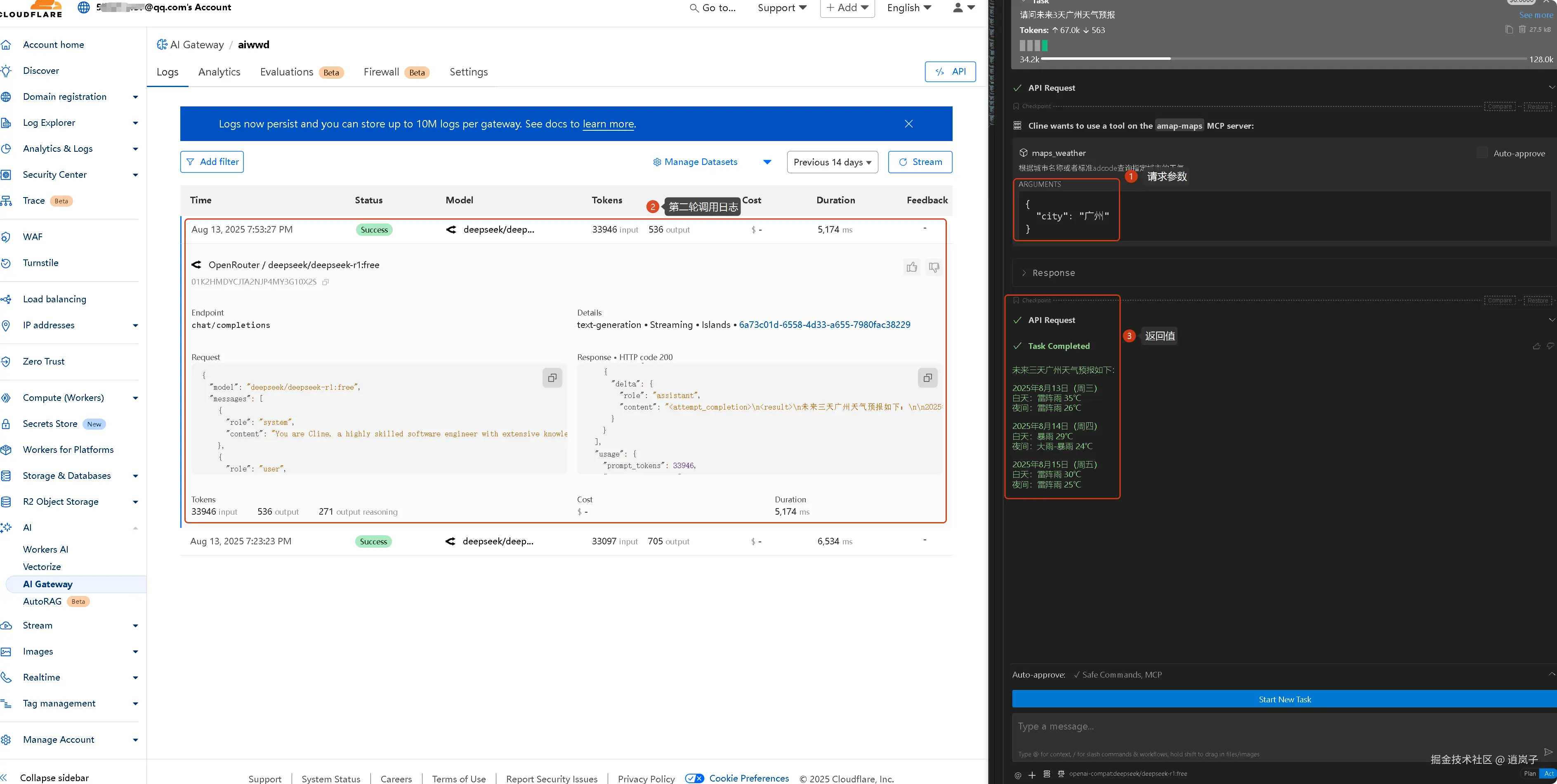

5.1.2. cline 第二次调用大模型
点击 cline 中的 Approve 按钮， cline 和大模型发起第二轮交互
5.1.2.1. 调用日志分析
- 请求日志：

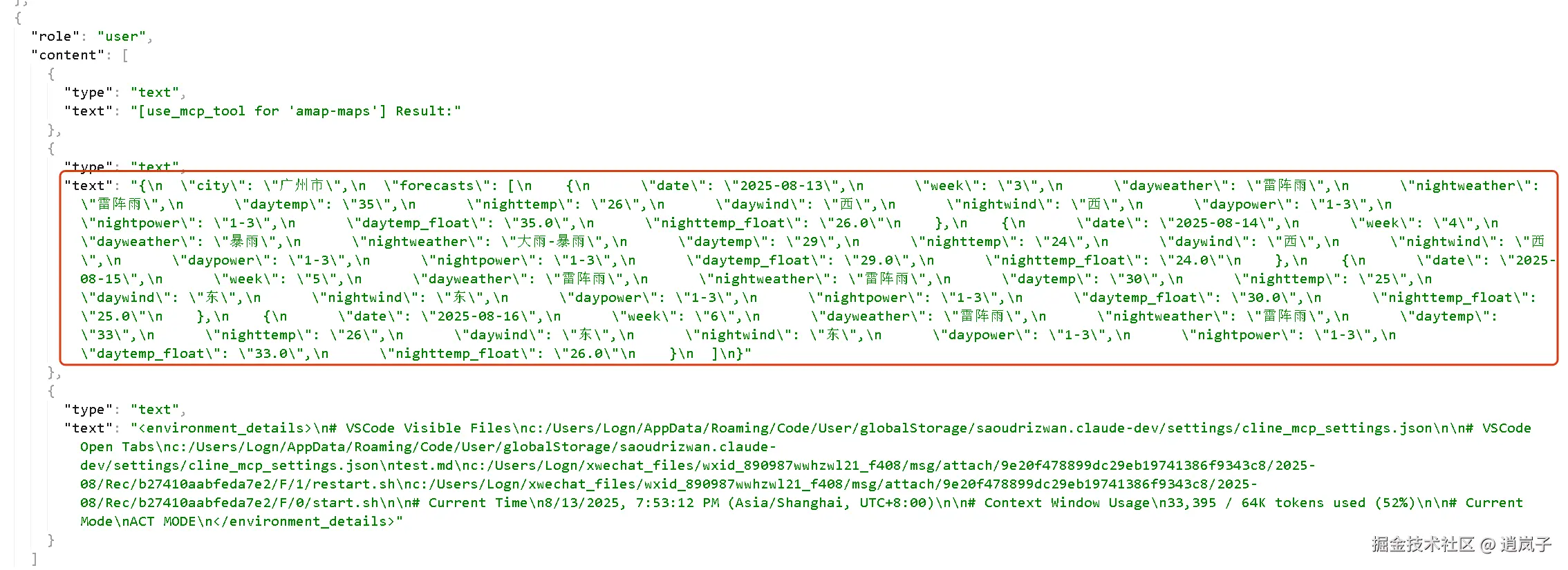

cline 将 mcp server 调用结果发给大模型
- 返回日志：

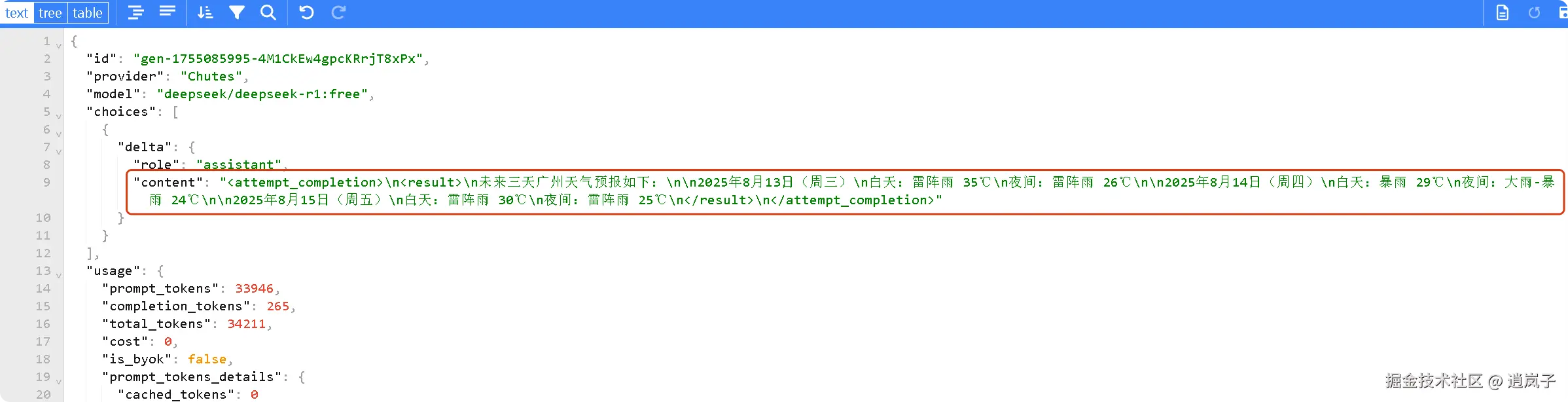

大模型组织回复，在 cline 中进行输出
6. 总结

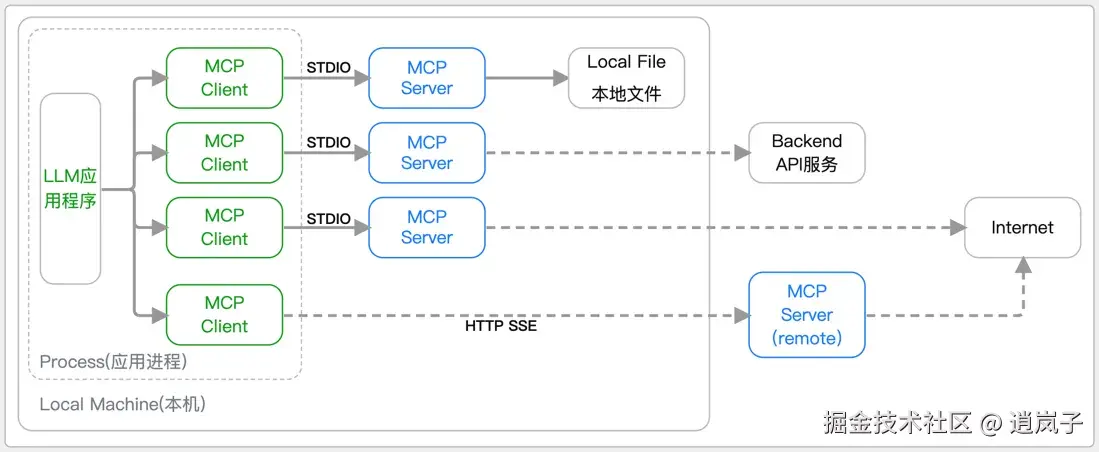

参考下图进行调用过程分析：
- 上文的交互发生在 LLM 应用程序 和 MCP Client(cline) 之间，他们通过提示词进行交互。
- MCP Client(cline) 和 MCP Server 之间通过 JSON-RPC 2.0 消息协议进行交互。
MCP 协议技术详解具体参考文章：MCP第1章：MCP基础理论(从基本概念到通信原理)
通过 n8n 也可以做类似调用过程分析，可参考下面文章中的 n8n 部分：
