Chapter 1 Introduction 简介目录 1.1 内容概述 1.2 符号和定义 1.2.1 数学符号 1.

实时渲染是指在计算机上快速生成图像，它是计算机图形学中互动性最强的领域。屏幕上会显示一张图像，观察者在看到图像之后会做出一些反应和操作，这些反馈紧接着又会对下一张图像的生成产生影响。这个包含反应和渲染的循环会以一个很高的速度发生，以至于观察者根本意识不到自己正在观察一系列相互独立的图像，而是沉浸在这样一个动态的过程中。

通常会使用每秒显示的帧数（frames per second，FPS）或者赫兹（Hertz，HZ）来衡量图像显示的速率。如果图像以每秒一帧的速率进行显示，那么就几乎没有交互感可言，用户会意识到每一张新图像的到来，这是一个痛苦的过程。当图像显示速率达到6 FPS左右时，会逐渐开始增加交互性。电子游戏的目标是30，60，72或者更高的FPS，在这样的图像显示速率下，用户可以将注意力集中在自身的行动和反应上。

电影放映机（movie projector）会以24 FPS的速率来进行显示，但是它会使用一个快门系统（shutter system）来将每帧重复显示2-4次，从而避免画面出现闪烁。这被称为刷新率（refresh rate），其单位是赫兹（Hz），它和上文中所说的显示速率（display rate）是两个概念。以刚才的电影放映机为例，一个可以每帧照亮三次的快门，其刷新率为72 Hz。同样的，LCD显示器的刷新率和显示速率也是两个不同的概念。

在显示器上观看以24 FPS出现的图片也许是可以接受的，但是更高的帧率可以有效降低最小反应时间。当显示延迟大于15毫秒的时候，就会对交互的流畅感产生干扰[1849]。举个例子，头戴的VR显示设备一般需要90 FPS来最小化延迟。

实时渲染也不仅仅只包含交互性，如果渲染速度是唯一的衡量标准的话，那么任何能够快速响应用户指令，并在屏幕上绘制图像的应用程序都符合这个条件。实时渲染通常指的是将三维场景渲染成二维图像。

交互性和三维场景是实时渲染的充分条件，但是第三个元素也已经逐渐成为了其定义的一部分，即图形加速硬件（graphics acceleration hardware）。许多人都认为，在1996年上市的3Dfx Voodoo 1图形加速卡是消费级显卡的开端[408]。随着这个市场的快速发展，如今每个电脑，平板和手机中都内置了相应的图形处理器。图1.1和图1.2展示了一些优秀的实时渲染案例，它们都使用了硬件加速来进行渲染：

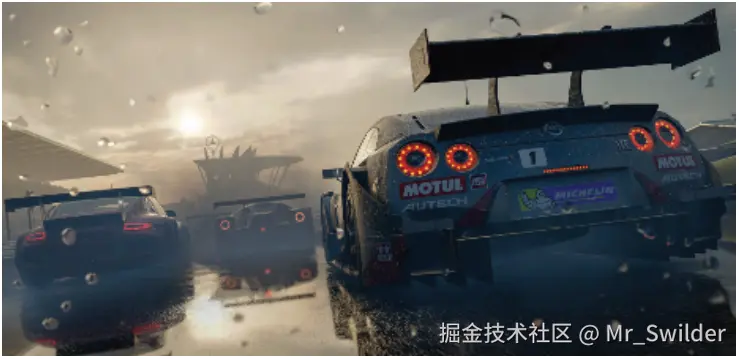

图1.1 《极限竞速7》的游戏内画面。

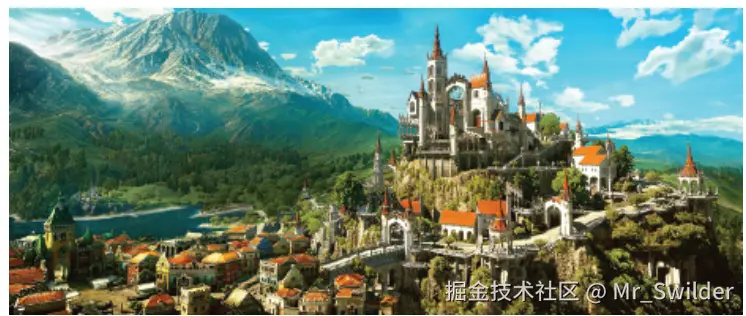

图2.2 《巫师3》中的鲍克兰港。

图形硬件的进步推动了交互式计算机图形学领域的爆炸式发展。本文将重点关注用于提高渲染速度和图像质量的相关方法，同时也会介绍一些加速算法和图形API的特性，以及它们的局限性。我们不可能对每一个话题都进行深入，因此我们的目标是介绍关键性的概念和术语，介绍该领域中最健壮和最实用的算法，同时提供一些深入学习的方向指引。我们尝试提供一些工具，来帮助您更好地理解这个领域，同时希望这份尝试能够对得起您阅读本书所付出的时间和努力。

1.1 内容概述

下面是对各个章节的简要概述。

第2章-图形渲染管线（The Graphics Rendering Pipeline）。实时渲染的核心是一组操作步骤，它将场景描述作为输入，并将其转换为我们能够看得见的图像。

第3章-图形处理单元（The Graphics Processing Unit）。现代GPU使用固定功能单元和可编程单元的组合，来实现渲染管线的各个阶段。

第4章-变换（Transforms）。变换是用于控制物体位置、朝向、尺寸、形状以及相机位置、相机视角的基本工具。

第5章-着色基础（Shading Basics）。我们首先会讨论材质和光源的定义，以及它们如何用于实现所需的表面外观，无论这个表面是写实的还是风格化的。该章节还会介绍其他与外观表现相关的话题，例如使用抗锯齿、透明度和伽马矫正来获得更高的图像质量。

第6章-纹理（Texturing）。实时渲染中最强大的工具之一，就是能够快速访问图像，并将其显示在表面上。这个过程叫做纹理化，有各种各样来实现它的方法。

第7章-阴影（Shadows）。在场景中添加阴影效果可以增强画面的真实感和表现力。我们会在这个章节中介绍几种目前比较流行的、能够快速计算阴影的方法。

第8章-光和颜色（Light and Color）。在我们实现基于物理的渲染之前，我们首先需要了解如何对光和颜色进行量化。并且在我们执行基于物理的渲染之后，我们还需要将最终结果转换为可以显示的数值，并考虑屏幕属性和观察环境对它的影响。本章节将会介绍以上两个主题。

第9章-基于物理的着色（ Physically Based Shading）。我们将从头开始建立起对基于物理的着色模型的理解。在本章节中，我们首先会从潜在的物理现象开始，介绍一系列包含各种渲染材质的着色模型，最后介绍这些材质的混合方法和过滤方法，从而避免材质相互重叠并保持表面外观。

第10章-局部光照（Local Illumination）。本章节研究了刻画复杂光源的算法。我们在进行表面着色的时候，需要考虑到光线是从某些物理对象中发射出来的，这些物体具有独特的形状。

第11章-全局光照（Global Illumination）。本章节研究了模拟光线和场景多次相交的算法，这可以大大增强图像的真实感。我们还会研究环境光遮蔽（ambient occlusion）和定向遮蔽（directional occlusion），介绍在漫反射表面和镜面表面上渲染全局光照效果的方法，以及一些很有前景的统一方法。

第12章-图像空间特效（Image-Space Effects）。图形硬件擅长进行高速的图像处理。在本章节中，我们首先会讨论图像过滤技术和重投影（reprojection）技术，然后我们将介绍几种常见的后处理特效：镜头光晕（lens flare），动态模糊（motion blur）和景深（depth of field）。

第13章-超越多边形（Beyond Polygons）。对于描述物体形状而言，三角形并不总是速度最快或者效果最逼真的方法，一些诸如基于图像，点云（point clouds），体素（voxels）或者其他样本集合的替代方法，都有着各自的独特优势。

第14章-体积和半透明渲染（Volumetric and Translucency Rendering）。本章节的重点是体积材质的表示，以及体积材质与光线相互作用的理论与实践。它可以模拟的现象有很多，大到大范围的大气效果，小到毛发纤维的光线散射等。

第15章-非真实感渲染（Non-Photorealistic Rendering）。尝试将一个场景渲染得更加逼真，只是众多渲染方式中的一种，除此之外还有很多其他风格，比如卡通渲染和水彩效果等。同时我们还会对直线和文本生成技术进行讨论。

第16章-多边形技术（Polygonal Techniques）。几何数据的来源有很多，有时候我们需要对其进行修正，才能更好更快的进行渲染。本章节讨论了有关多边形数据表示和多边形数据压缩的相关内容。

第17章-曲线和曲面（Curves and Curved Surfaces）。使用一些更加复杂的表面表达方式可以提供很多优势，例如可以在渲染质量和渲染速度之间进行权衡，可以具有更加紧凑的表示以及可以生成更加平滑的表面。

第18章-管线优化（Pipeline Optimization）。对于一个已经使用了高效算法，并且正在运行的应用程序，我们还可以使用各种优化技术来进一步提高它的运行效率。本章节讨论了如何找应用程序的性能瓶颈（bottleneck）并对其进行处理，以及多线程优化等问题。

第19章-加速算法（Acceleration Algorithms）。当我们让一个程序成功运行起来之后，下一步就是让它运行得更快。本章节讨论了各种各样的剔除技术（culling），以及层次细节（LOD，level of detail）等技术。

第20章-高效着色（Efficient Shading）。场景中的大量光源会严重降低性能表现；在无法确定一个片元最终是否可见之前对其进行着色计算，也是重要的性能开销来源（过度绘制）。本章节中我们会介绍很多方法，来解决着色过程中可能会出现低效率问题。

第21章-虚拟现实和增强现实（Virtual and Augmented Reality）。这些领域有着特殊的挑战和技术，例如以一个较高且稳定的帧率，来高效的生成逼真的图像。

第22章-相交测试技术（Intersection Test Methods）。相交测试对于渲染，用户交互和碰撞检测而言十分重要。在本章节中，我们介绍了许多用于几何相交测试的高效算法，并对其进行了深入讨论。

第23章-图像硬件（Graphics Hardware）。本章节对一些硬件组件进行了重点关注，例如颜色深度，帧缓冲以及其他基本结构类型等。同时提供了一个具有代表性的GPU案例学习。

第24章-展望未来（The Future）。预测未来的技术发展趋势，以及对读者的建议。

我们还完成了一章有关碰撞检测（Collision Detection）的内容，以及一章有关实时光线追踪的内容（Real-Time Ray Tracing），这里限于篇幅，我们将其放在了配套网站realtimerendering.com上，你可以在这里下载到相关内容，同时网站上还有关于线性代数以及三角学的附录内容。

1.2 符号和定义

首先我们需要解释一下本书中所用到的数学符号。如果你想对本小节或者本书中的术语做更加深入的了解，你可以在realtimerendering.com上获得我们的线性代数附录。

1.2.1 数学符号

表1.1中总结了大部分我们将用到的数学符号，这里我们将对其中的一些概念进行详细描述。

请注意表格中的规则也有一些例外，这主要是因为着色方程中所使用的符号，在相关文献中已经非常完善且统一了，例如 $L$ 代表辐射度（radiance）， $E$ 代表辐照度（irradiance）， $\sigma_s$ 代表散射系数（scattering coefficient）等。

角度和标量都是取自于 $\mathbb{R}$ （实数集），即它们都是实数。向量和点使用粗体的小写字母进行表示，其各个分量的表示如下：

\mathbf{v} = \left( \begin{array}{} v_x \\ v_y \\ v_z \end{array} \right)

该向量以列向量的形式给出，这种表达形式在计算机图形学中被广泛使用。在本书中的某些地方我们会使用行向量 $(v_x, v_y, v_z)$ 来表示向量或者点，之所以不使用形式更加正确的 $(v_x, v_y, v_z)^T$ ，只是因为前者阅读起来更加容易。

类型	数学标记	例子
角度（angle）	小写希腊字母	$\alpha_i, \phi, \rho, \eta, \gamma_{242}, \theta$
标量（scalar）	小写斜体	$a, b, t, u_k, v, w_{ij}$
向量，点（vector，point）	小写粗体	$\mathbf{a}, \mathbf{u}, \mathbf{v}_s, \mathbf{h}(\rho), \mathbf{h}_z,$
矩阵（matrix）	大写粗体	$\mathbf{T(t)}, \mathbf{X}, \mathbf{R}_x(\rho),$
平面（plane）	$\pi$ :一个向量和一个标量	$\pi :\mathbf{n} \cdot \mathbf{x} + d = 0, \
\pi_1 :\mathbf{n}_ 1 \cdot \mathbf{x} + d_1 = 0$
三角形（triangle）	$\triangle$ +三个顶点	$\triangle \mathbf{v}_0 \mathbf{v}_1 \mathbf{v}_2, \triangle \mathbf{cba}$
线段（line segment）	两个顶点	$\mathbf{uv}, \mathbf{a}_i \mathbf{b}_j$
几何实体（geometry entity）	大写斜体	$A_{OBB}, T, B_{AABB}$

使用齐次（homogeneous）坐标表示法，一个坐标可以使用四个值来进行表示，即 $\mathbf{v} =(v_x \quad v_y \quad v_z \quad v_w)^T$ ，其中 $\mathbf{v} =(v_x \quad v_y \quad v_z \quad 0)^T$ 代表一个向量， $\mathbf{v} =(v_x \quad v_y \quad v_z \quad 1)^T$ 代表一个点。有时我们会使用只包含三个分量的向量或者点，我们会尽量避免关于使用何种表示类型的歧义。对于矩阵运算而言，使用相同符号形式的点和向量是十分有用的，更多内容详见第4章中有关变换的部分。在某些算法中，使用数字索引来代替 $x, y, z$ 下标会很方便，例如 $\mathbf{v} =(v_0 \quad v_1 \quad v_2)^T$ 。所有这些有关向量和点的符号规则，同样也适用于只包含两个分量的向量，在二维向量的情况中，我们会直接跳过向量的第三个分量。

矩阵值得我们多进行一些解释。常用的矩阵尺寸包括 $2 \times 2$ ， $3 \times 3$ ， $4 \times 4$ ，这里我们将以 $3 \times 3$ 矩阵 $\mathbf{M}$ 为例，来回顾矩阵的访问方式，其他尺寸矩阵的操作也类似。矩阵 $\mathbf{M}$ 的（标量）元素记为 $m_{ij}, 0 \le (i, j) \le 2$ ，其中的 $i$ 代表该元素所在的行， $j$ 代表该元素所在的列，如方程1.1所示：

\mathbf{M} = \left( \begin{array}{} m_{00} & m_{01} & m_{02} \\ m_{10} & m_{11} & m_{12} \\ m_{20} & m_{21} & m_{02} \end{array} \right) \tag{1.1}

方程1.2中的符号也代表一个 $3 \times 3$ 矩阵，这种表达形式用于从矩阵 $\mathbf{M}$ 中分离向量： $\mathbf{m}_{,j}$ 代表第 $j$ 个列向量； $\mathbf{m}_{i,}$ 代表第 $i$ 个行向量（以列向量形式进行表示）。与向量与点一样，如果使用起来更加方便的话，列向量也可以使用 $x, y, z, w$ 来进行索引：

\mathbf{M}=\left(\begin{array}{lll}\mathbf{m}_{, 0} & \mathbf{m}_{, 1} & \mathbf{m}_{, 2}\end{array}\right)=\left(\begin{array}{lll}\mathbf{m}_{x} & \mathbf{m}_{y} & \mathbf{m}_{z}\end{array}\right)=\left(\begin{array}{c}\mathbf{m}_{0,}^{T} \\[2mm] \mathbf{m}_{1,}^{T} \\[2mm] \mathbf{m}_{2,}^{T}\end{array}\right) \tag{1.2}

我们使用 $\pi :\mathbf{n} \cdot \mathbf{x} + d = 0$ 来表示一个平面，它包含了定义平面所需的数学公式，即平面的法线 $\mathbf{n}$ 以及标量 $d$ 。其中平面法线是一个描述平面朝向的向量，对于更一般的表面（例如曲面），法线描述了表面上某个特定点的朝向；而对于平面而言，平面上所有点都具有相同的法线。 $\pi$ 通常被用作为代表平面的数学符号，平面 $\pi$ 会将空间一分为二，其中位于正半空间中的点满足 $\mathbf{n} \cdot \mathbf{x} + d > 0$ ；位于负半空间中的点满足 $\mathbf{n} \cdot \mathbf{x} + d < 0$ 。剩下所有的点都位于平面 $\pi$ 上。

一个三角形可以使用三个顶点 $\mathbf{v}_0, \mathbf{v}_1, \mathbf{v}_2$ 来进行定义，记为 $\triangle \mathbf{v}_0 \mathbf{v}_1 \mathbf{v}_2$ 。

表1.2展示了其他的一些数学运算符及其符号表示，你可以在配套网站realtimerendering.com上找到线性代数附录，其中包含了点乘、叉乘、行列式以及模长操作符的相关解释。转置操作符可以将一个列向量转换为一个行向量，反之亦然，这样我们就可以将一个列向量写在一行中，例如 $\mathbf{v} = (v_x \quad v_y \quad v_z)^T$ 。表中的第四个操作符在《Graphics Gems IV 》[735]中有详细介绍，这是一个作用于二维向量的一元操作符，它作用于向量 $\mathbf{v} = (v_x \quad v_y)^T$ 上，并会生成一个与其垂直的向量，例如 $\mathbf{v}^\perp = （-v_y \quad v_x）^T$ 。

序号	数学标记	说明
1	$\cdot$	点乘
2	$\times$	叉乘
3	$\mathbf{v}^T$	向量 $\mathbf{v}$ 的转置
4	$^\perp$	一元操作符，垂直点乘操作符
5	$\vert \cdot \vert$	矩阵的行列式
6	$\vert \cdot \vert$	标量的绝对值
7	$\Vert \cdot \Vert$	范数（长度和模长）
8	$x^+$	将x的最小值限制在0
9	$x^\mp$	将 $x$ 限制在0到1之间
10	$n!$	阶乘
11	$\left( \begin{array}{} n \\ k \end{array}\right)$	二项式系数

我们使用 $\vert a \vert$ 来表示标量 $a$ 的绝对值，使用 $\vert \mathbf{A} \vert$ 来表示矩阵 $\mathbf{A}$ 的行列式。有时我们还会使用 $\vert \mathbf{A} \vert = \vert \mathbf{a \quad b \quad c} \vert = \det(\mathbf{a,b,c})$ 这种表示方式，其中 $\mathbf{a,b,c}$ 分别是矩阵 $\mathbf{A}$ 的列向量。

第8和第9个操作符是限制操作符（clamp），它在着色计算中经常使用。操作符8会将输入值的负数部分限制到0：

x^+ = \left \{ \begin{array}{} x, & \text{if} \ x > 0, \\ 0, & \text{otherwise}, \end{array} \right. \tag{1.3}

操作符9则会将输入值限制在0到1之间：

x^\pm = \left \{ \begin{array}{} 1, & \text{if} \ x \ge 1, \\ x, & 0 < x < 1, \\ 0, & \text{otherwise}, \end{array} \right. \tag{1.4}

操作符10是阶乘（factorial）操作符，其定义如下所示，请注意 $0! = 1:$

n! = n(n-1)(n-2) \cdots 3 \cdot 2 \cdot 1 \tag{1.5}

操作符11是组合数，也叫做二项式系数，其定义方程1.6：

\left( \begin{array}{} n \\ k \end{array}\right) = \frac{n!}{k! (n-k)!} \tag{1.6}

除此之外，我们一般将 $x = 0$ ， $y = 0$ ， $z = 0$ 这三个平面叫做坐标平面（coordinate planes）或者轴对齐平面（axis-aligned planes）。将 $\mathbf{e}_x = \left( \begin{array}{} 1 & 0 & 0 \end{array} \right)^T, \mathbf{e}_y = \left( \begin{array}{} 0 & 1 & 0 \end{array} \right)^T, \mathbf{e}_z = \left( \begin{array}{} 0 & 0 & 1 \end{array} \right)^T$ 叫做主轴（main axes）或者主方向（main direction）；或者分别叫做 $x$ 轴， $y$ 轴和 $z$ 轴。这组向量通常也会被称为标准基（standard basis）。除了特殊说明之外，我们将会使用标准正交基（即由相互垂直的单位向量所组成的基底）。

我们将同时包含 $a,b$ ，以及两者之间所有数字的范围区间记为 $[a,b]$ 。如果我们只想要 $a,b$ 之间的数字，而不想要 $a,b$ 本身的话，那么我们可以将其记为 $(a, b)$ 。我们也可以将开闭区间进行组合使用，例如： $[a,b)$ 代表包括 $a$ 在内，但是不包括 $b$ 在内的， $a,b$ 之间的所有数字。

序号	函数	描述
1	$\mathsf{atan2}(y, x)$	二元反正切函数
2	$\log(n)$	$n$ 的自然对数

$\mathsf{atan2}(y, x)$ 是一个C语言中的数学函数，它在本文中经常使用，因此值得我们去关注一下。它是数学函数 $\arctan(x)$ 的一个拓展，它俩的主要区别在于 $-\frac{\pi}{2} < \arctan(x) < \frac{\pi}{2}$ ，而 $-\pi \le \mathsf{atan2}(y, x) \le \pi$ ；并且后者包含一个额外的参数输入。这个函数的常见应用是用来计算 $\arctan(y/x)$ ，当 $x = 0$ 时，分母就为0了。而拥有两个参数的 $\mathsf{atan2}(y, x)$ 则可以避免这一点。

在本书中， $\log(n)$ 始终代表了自然对数，即 $\log_e(n)$ ，而不是以10为底的对数 $\log_{10}(n)$ 。

颜色使用一个三维向量来进行表示，例如 $(red,green,blue)$ ，其中每个分量的范围都是 $[0,1]$ 。

1.2.2 几何定义

几乎所有图形硬件使用的渲染图元（primitive，也叫做drawing primitives）都是点、线和三角形。

我们所知道的唯二例外就是Pixel-Planes[502]，它可以绘制球体；以及NVIDIA NV1芯片，它可以绘制椭球体。

在本书中，我们会将一个几何实体（geometric entities）的集合称作为模型（model）或者物体（object）。场景（scene）是指环境中所有待渲染模型的集合，同时场景中还包含了材质信息，灯光信息，以及观察信息等。

这里的物体可以是一辆车，一栋建筑甚至是一条直线。在实际中，一个物体中包含了一系列的渲染图元，但是也有例外，物体也可以是其他更加高级的几何表现形式，例如Bezier 曲线（Bezier curves）、Bezier 曲面或者是细分曲面（subdivision surface）。同时，一个物体也可以同时包含其他的物体，例如一辆车包含了四个车门以及四个轮子等。

1.2.3 着色

按照约定俗成的计算机图形学惯例，本书中的“着色（shading）”和“着色器（shader）”以及相关的派生词，常常被用来指向两个相关但是完全不同的概念：一个是计算机生成的视觉外观，例如：“着色模型（shading model）”，“着色方程（shading equation）”，“卡通渲染（toon shading）”等；另一个是渲染系统中的可编程组件，例如：“顶点着色器（vertex shader）”，“着色器语言（shading language）”等。在这两种不同的情况下，你可以通过上下文来推断出它具体指向的含义。

深入阅读和资源

我们能够给你提供的、最重要的资源，就是本书的配套网站：realtimerendering.com，其中包含了最新信息的链接以及每章相应的网站。实时渲染的研究领域也是实时变化的，在本书中，我们试图关注那些最基本的概念，以及那些不太可能过失的技术。在这个网站上，我们可以展示与当今软件开发者有关的信息，并且我们有能力将其进行不断更新。
