Viewer：三维场景的“外壳”

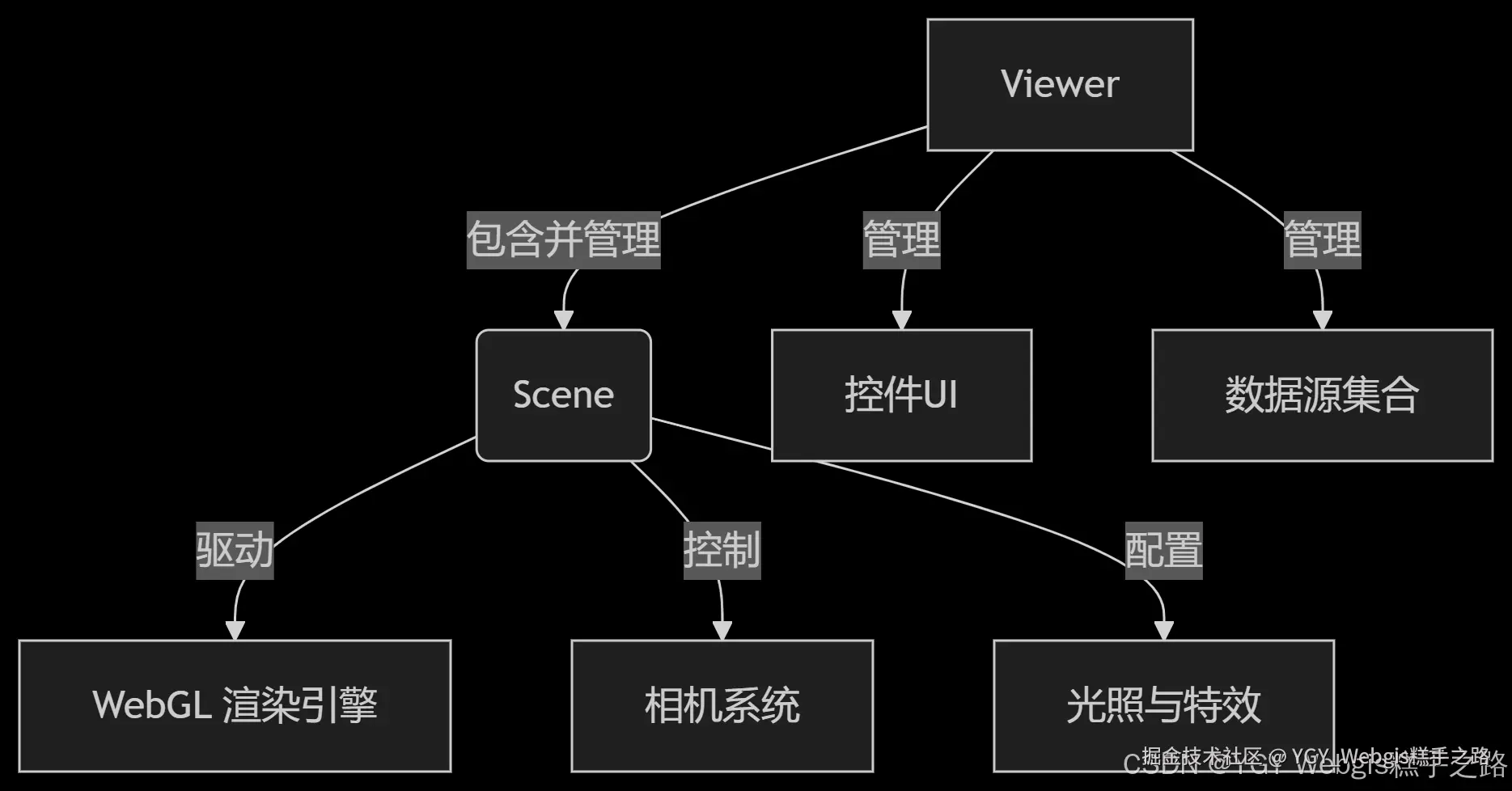

Viewer 是 Cesium 的核心容器，作为 Cesium 应用入口，封装了场景渲染、相机控制、用户交互、数据管理等核心功能，是构建 Cesium 应用的基础。

创建 Viewer 实例

const viewer = new Cesium.Viewer(container, options);

参数说明

参数名	类型	描述	是否必需
container	HTMLElement | string	用于承载 Cesium 场景的 HTML 容器元素或其 ID	是
options	Object	配置 Viewer 行为和外观的选项对象	否

核心特性

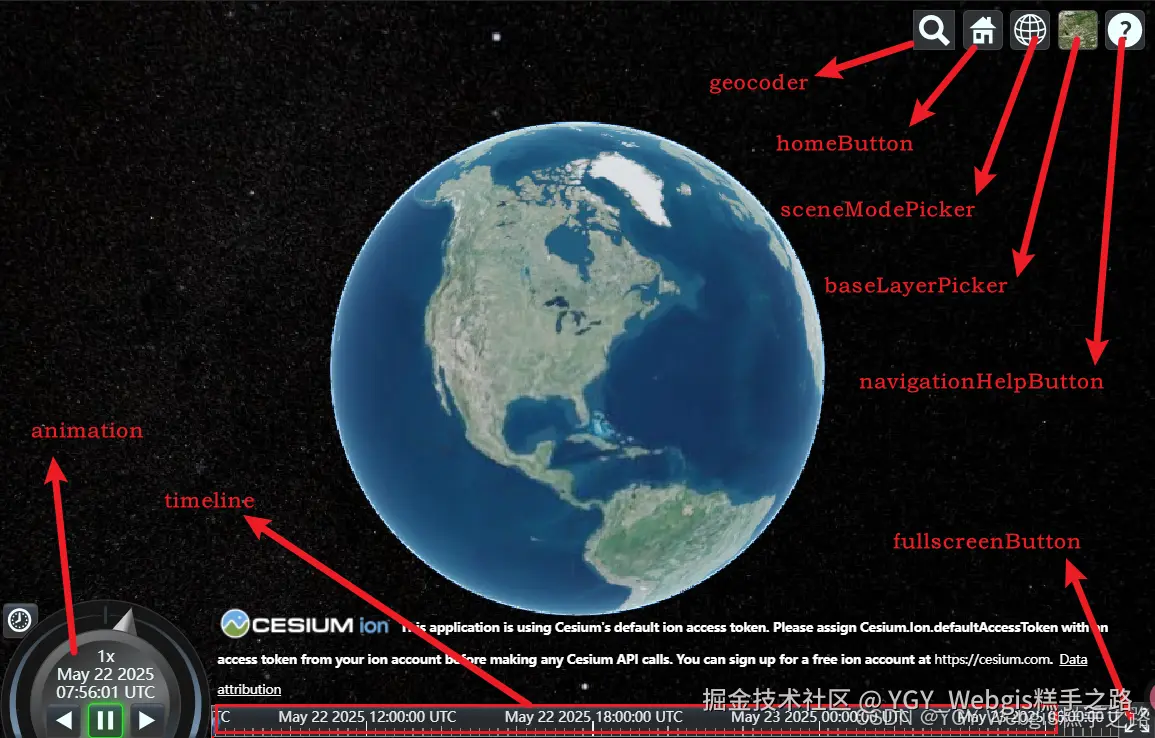

集成控件系统

Viewer 默认集成了多种交互控件，可通过 options 参数灵活配置显示状态：

控件配置

控件名称	描述	默认值	用途场景
geocoder	地理编码搜索框	true	快速定位到指定地理位置
homeButton	主页按钮	true	重置相机到初始视角
sceneModePicker	场景模式选择器	true	切换 2D/3D/哥伦布视图
baseLayerPicker	底图选择器	true	切换不同的底图图层
navigationHelpButton	导航帮助按钮	true	显示相机控制说明
animation	动画控件	true	控制时间轴动画播放
timeline	时间轴控件	true	可视化和控制时间维度
fullscreenButton	全屏按钮	true	切换场景全屏显示
vrButton	VR 按钮	false	启用 VR 模式（需硬件支持）

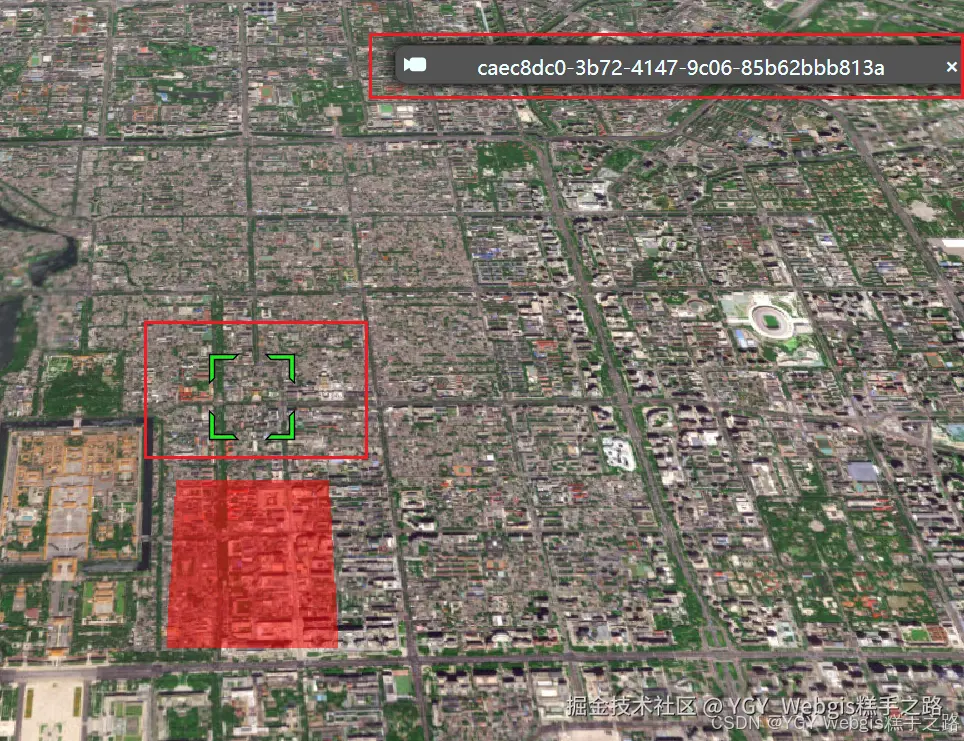

infoBox	信息框	true	显示选中实体的详情信息
selectionIndicator	选择指示器	true	显示实体选中状态标记

控件配置示例：创建极简 Viewer（无默认控件）

const viewer = new Cesium.Viewer(cesiumContainer.value, {
  geocoder: false, // 关闭地理编码搜索
  homeButton: false, // 关闭主页按钮
  sceneModePicker: false, // 关闭场景模式选择器
  baseLayerPicker: false, // 关闭底图选择器
  navigationHelpButton: false, // 关闭导航帮助
  animation: false, // 关闭动画控件
  timeline: false, // 关闭时间轴
  fullscreenButton: false, // 关闭全屏按钮
});

隐藏 logo

Cesium Logo 是通过 CSS 控制其显示状态的

viewer.cesiumWidget.creditContainer.style.display = "none";

完整代码

<template>
  <div ref="cesiumContainer" class="container"></div>
</template>

<script setup>
import { ref, onMounted } from "vue";
import * as Cesium from "cesium";
const cesiumContainer = ref(null);
let viewer = null;

// 天地图TOKEN
const token = "05be06461004055923091de7f3e51aa6";

onMounted(() => {
  // 初始化Viewer
  viewer = new Cesium.Viewer(cesiumContainer.value, {
    geocoder: false, // 关闭地理编码搜索
    homeButton: false, // 关闭主页按钮
    sceneModePicker: false, // 关闭场景模式选择器
    baseLayerPicker: false, // 关闭底图选择器
    navigationHelpButton: false, // 关闭导航帮助
    animation: false, // 关闭动画控件
    timeline: false, // 关闭时间轴
    fullscreenButton: false, // 关闭全屏按钮
    baseLayer: false, // 关闭默认地图
  });
  // 清空logo
  viewer.cesiumWidget.creditContainer.style.display = "none";
  initMap();
});

// 加载天地图
const initMap = () => {
  // 以下为天地图及天地图标注加载
  const tiandituProvider = new Cesium.WebMapTileServiceImageryProvider({
    url:
      "http://{s}.tianditu.gov.cn/img_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=img&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=" +
      token,
    layer: "img",
    style: "default",
    format: "tiles",
    tileMatrixSetID: "w", // 天地图使用 Web 墨卡托投影（EPSG:3857），需确保 tileMatrixSetID: "w"
    subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名
    maximumLevel: 18,
    credit: new Cesium.Credit("天地图影像"),
  });
  // 天地图影像添加到viewer实例的影像图层集合中
  viewer.imageryLayers.addImageryProvider(tiandituProvider);
};
</script>
<style scoped>
.container {
  width: 100vw;
  height: 100vh;
}
</style>

更多配置项

配置项	描述	默认值
baseLayer	底图提供者，用于加载地图图层	ImageryLayer.fromWorldImagery()

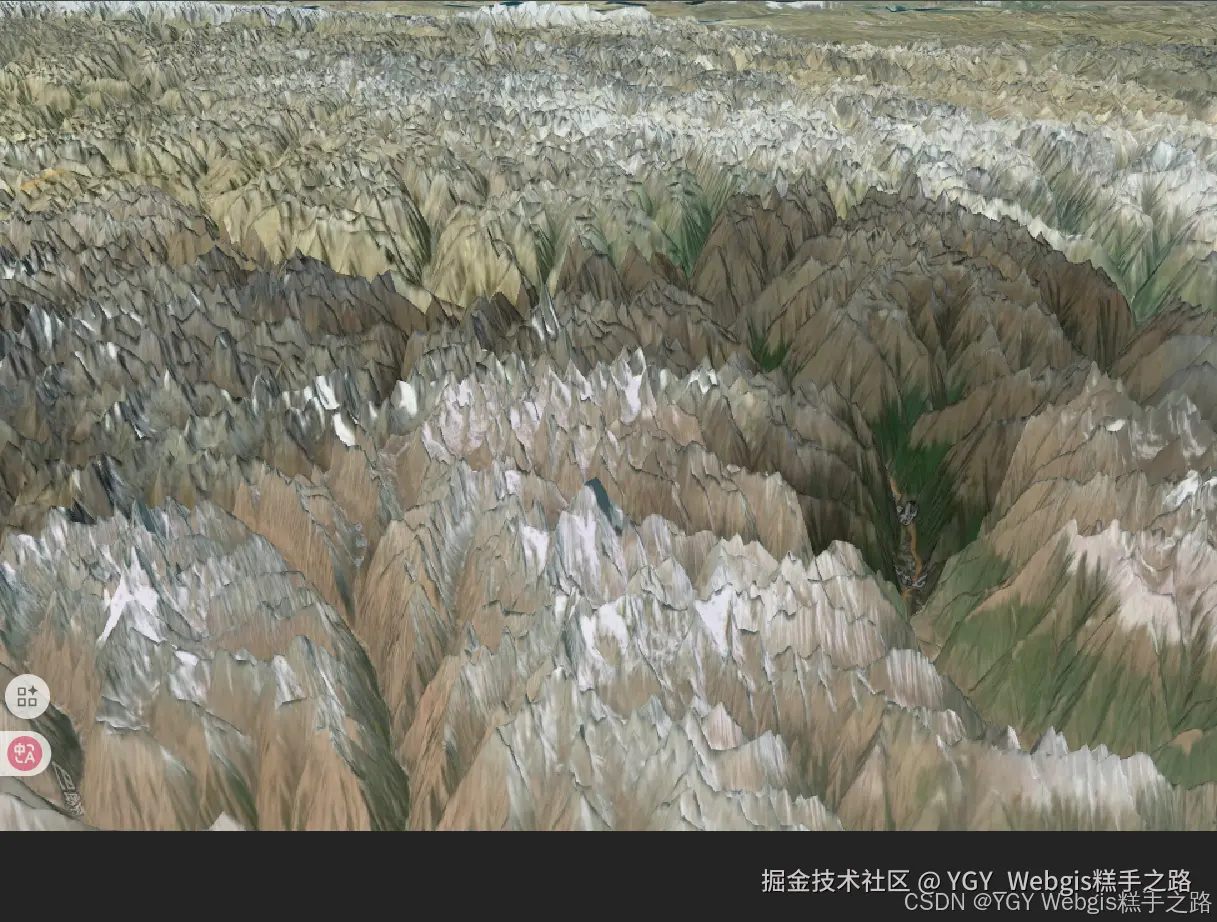

terrainProvider	地形提供者，用于加载地形数据	new EllipsoidTerrainProvider()
shouldAnimate	是否启用动画播放（如时间轴）	false
sceneMode	场景模式（SCENE2D、SCENE3D、COLUMBUS_VIEW、MORPHING）	SceneMode.SCENE3D
mapProjection	地图投影配置，用于控制地图坐标系统	new GeographicProjection(options.ellipsoid)
skyBox	天空盒配置，用于自定义天空背景
skyAtmosphere	是否启用大气层效果
contextOptions	WebGL 上下文配置选项，用于定制渲染管线
useDefaultRenderLoop	是否使用默认渲染循环	true

场景管理核心（viewer.scene）

viewer.scene 是场景渲染的核心对象，负责管理相机、地球、天空、光照等关键组件。

地球显示控制

// 隐藏地球
viewer.scene.globe.show = false;

场景模式切换

支持三种场景模式平滑过渡，过渡时间单位为秒：

// 切换到2D模式
viewer.scene.morphTo2D(1.5); // 1.5秒过渡动画

// 切换到3D模式
viewer.scene.morphTo3D(1.5);

// 切换到哥伦布视图（2.5D）
viewer.scene.morphToColumbusView(1.5);

天空与背景定制

CesiumJS 默认使用星系背景作为天空盒。您可以自定义背景颜色或更换为自定义的天空盒图片。

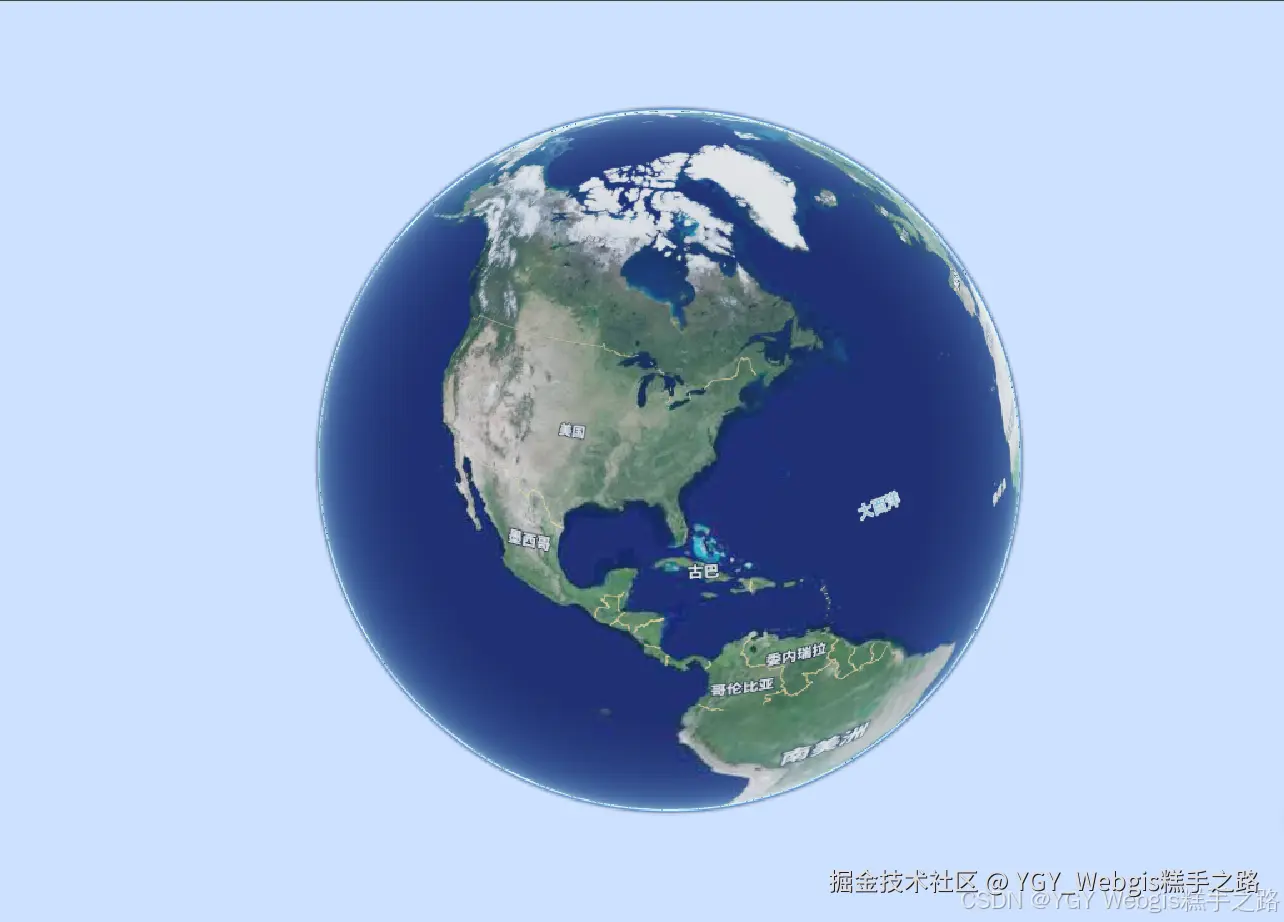

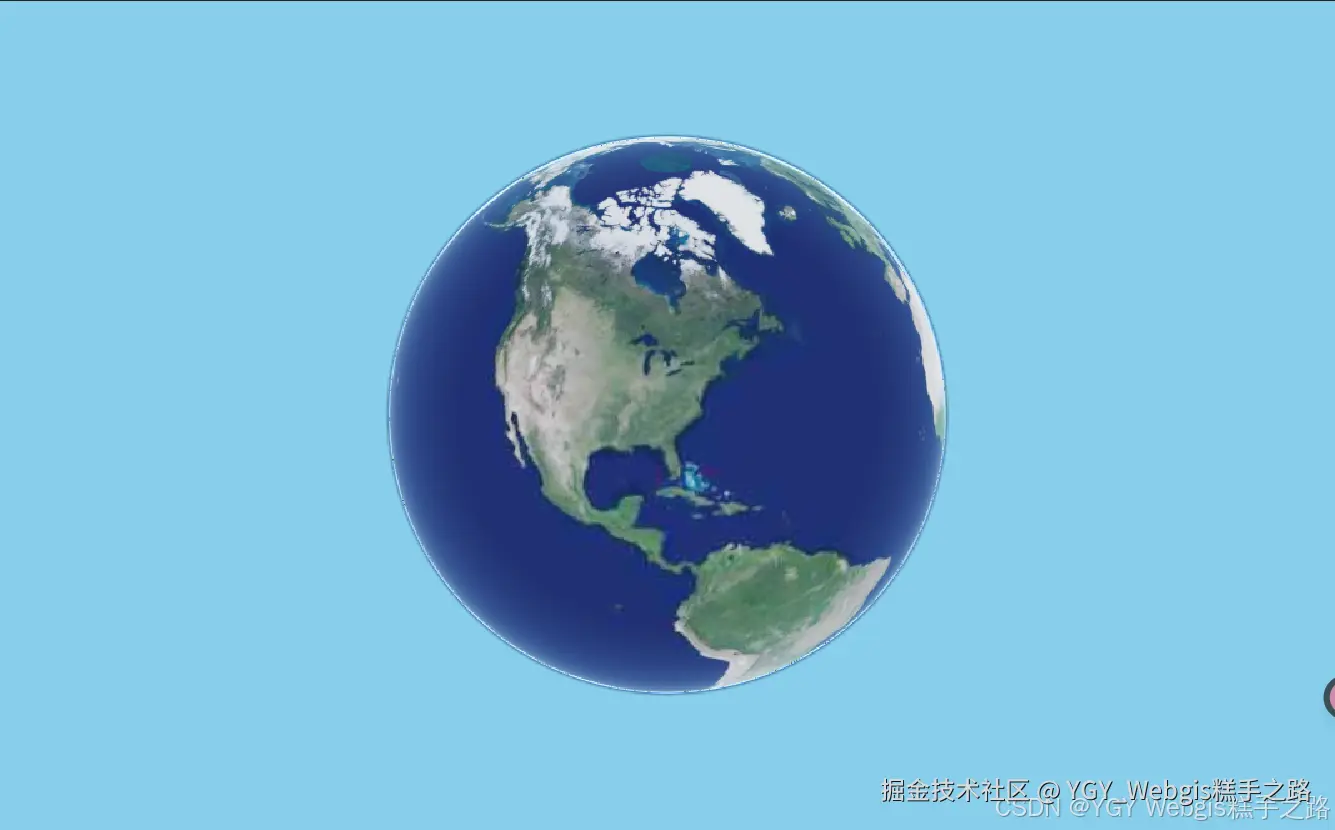

纯色背景

需要先将天空盒关闭，再通过viewer.scene.backgroundColor设置背景颜色：

const viewer = new Cesium.Viewer(cesiumContainer.value, {
  skyBox: false, // 方式一：在Viewer初始化选项中关闭天空盒
});

// viewer.scene.skyBox.show = false; // 方式二：在Viewer初始化后关闭天空盒

// 设置场景背景颜色为天空蓝
viewer.scene.backgroundColor = Cesium.Color.SKYBLUE;

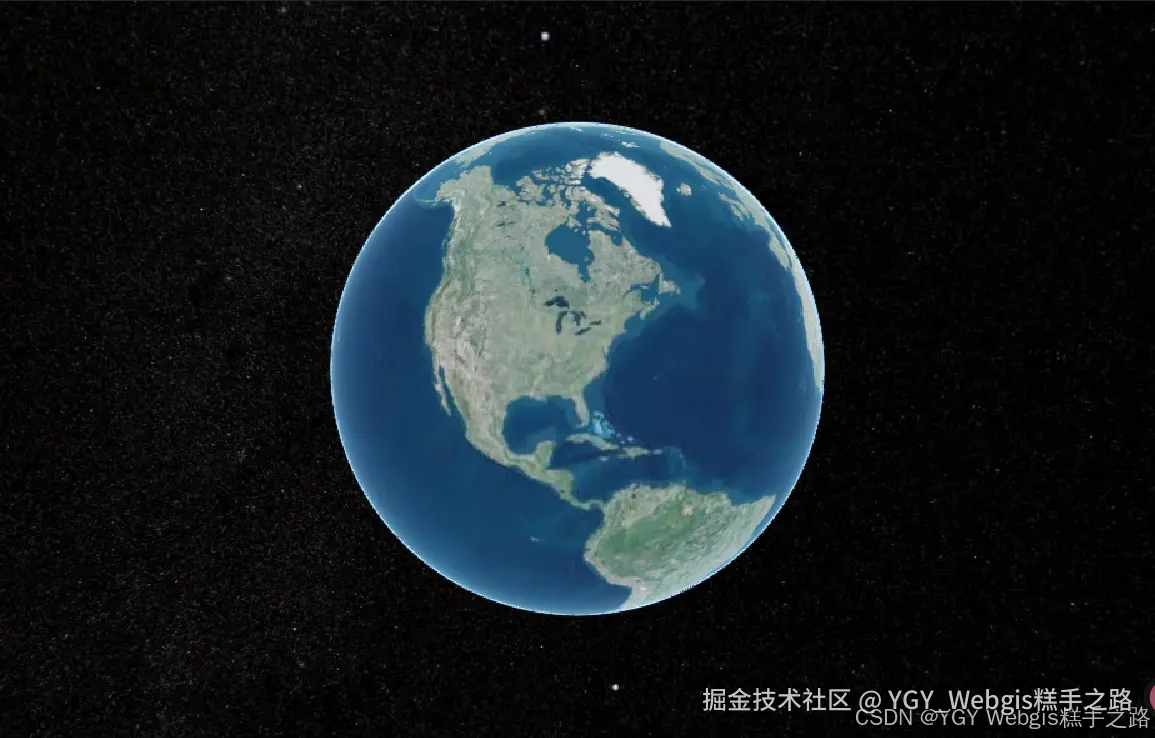

自定义天空盒

实现步骤：

1. 准备 6 张立方体贴图（正 X/负 X/正 Y/负 Y/正 Z/负 Z）
2. 通过 SkyBox 类加载并应用

<template>
  <div ref="cesiumContainer" class="container"></div>
</template>

<script setup>
import { ref, onMounted } from "vue";
import * as Cesium from "cesium";
import mx from "./skyBox/tycho2t3_80_mx.jpg";
import my from "./skyBox/tycho2t3_80_my.jpg";
import mz from "./skyBox/tycho2t3_80_mz.jpg";
import px from "./skyBox/tycho2t3_80_px.jpg";
import py from "./skyBox/tycho2t3_80_py.jpg";
import pz from "./skyBox/tycho2t3_80_pz.jpg";
const cesiumContainer = ref(null);
let viewer = null;

// 天地图TOKEN
const token = "05be06461004055923091de7f3e51aa6";

onMounted(() => {
  // 初始化Viewer
  viewer = new Cesium.Viewer(cesiumContainer.value, {
    geocoder: false, // 关闭地理编码搜索
    homeButton: false, // 关闭主页按钮
    sceneModePicker: false, // 关闭场景模式选择器
    baseLayerPicker: false, // 关闭底图选择器
    navigationHelpButton: false, // 关闭导航帮助
    animation: false, // 关闭动画控件
    timeline: false, // 关闭时间轴
    fullscreenButton: false, // 关闭全屏按钮
    baseLayer: false, // 关闭默认地图
  });
  // 清空logo
  viewer.cesiumWidget.creditContainer.style.display = "none";

  // 设置天空盒
  viewer.scene.skyBox = new Cesium.SkyBox({
    sources: {
      positiveX: mx,
      negativeX: px,
      positiveY: my,
      negativeY: py,
      positiveZ: mz,
      negativeZ: pz,
    },
  });

  initMap();
});

// 加载天地图
const initMap = () => {
  // 以下为天地图及天地图标注加载
  const tiandituProvider = new Cesium.WebMapTileServiceImageryProvider({
    url:
      "http://{s}.tianditu.gov.cn/img_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=img&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=" +
      token,
    layer: "img",
    style: "default",
    format: "tiles",
    tileMatrixSetID: "w", // 天地图使用 Web 墨卡托投影（EPSG:3857），需确保 tileMatrixSetID: "w"
    subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名
    maximumLevel: 18,
    credit: new Cesium.Credit("天地图影像"),
  });

  // 添加地理标注
  const labelProvider = new Cesium.WebMapTileServiceImageryProvider({
    url:
      "http://{s}.tianditu.gov.cn/cia_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=cia&tileMatrixSet=w&tileMatrix={TileMatrix}&tileRow={TileRow}&tileCol={TileCol}&style=default&format=tiles&tk=" +
      token,
    layer: "img",
    style: "default",
    format: "tiles",
    tileMatrixSetID: "w",
    subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名轮询
    maximumLevel: 18,
    credit: new Cesium.Credit("天地图影像"),
  });
  // 天地图影像添加到viewer实例的影像图层集合中
  viewer.imageryLayers.addImageryProvider(tiandituProvider);
  // 天地图地理标注（后添加的会覆盖前面的）
  viewer.imageryLayers.addImageryProvider(labelProvider);
};
</script>
<style scoped>
.container {
  width: 100vw;
  height: 100vh;
}
</style>

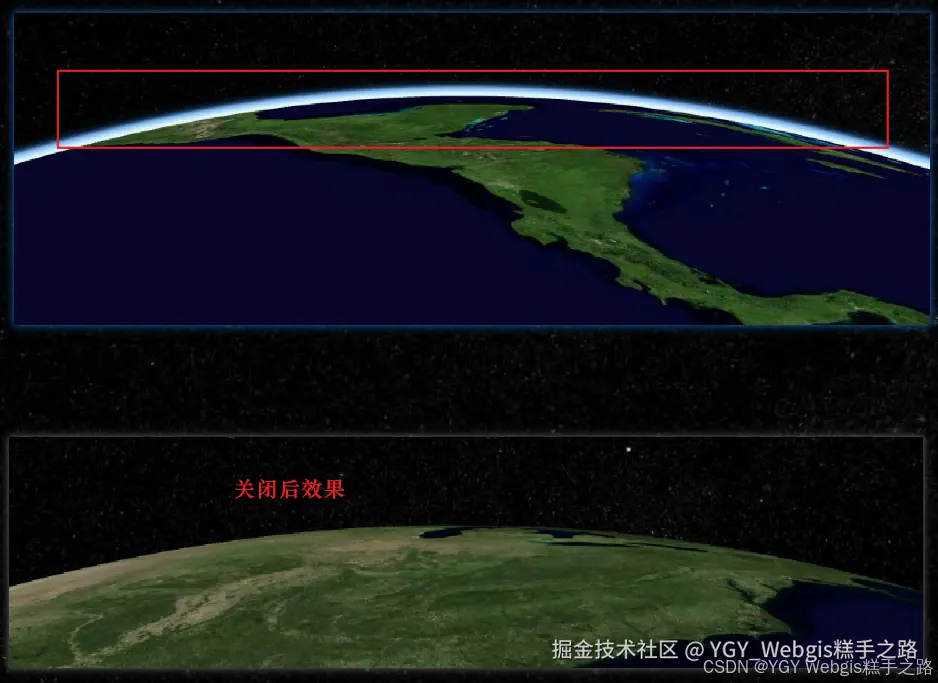

大气层控制

// 关闭大气层（方式一）
viewer.scene.skyAtmosphere.show = false;

// 关闭大气层（方式二）
const viewer = new Cesium.Viewer(cesiumContainer.value, {
  skyAtmosphere: false,
});

// 调整大气层亮度
viewer.scene.skyAtmosphere.brightnessShift = 0.5; // 默认0

性能监控

// 显示帧率（FPS）
viewer.scene.debugShowFramesPerSecond = true;

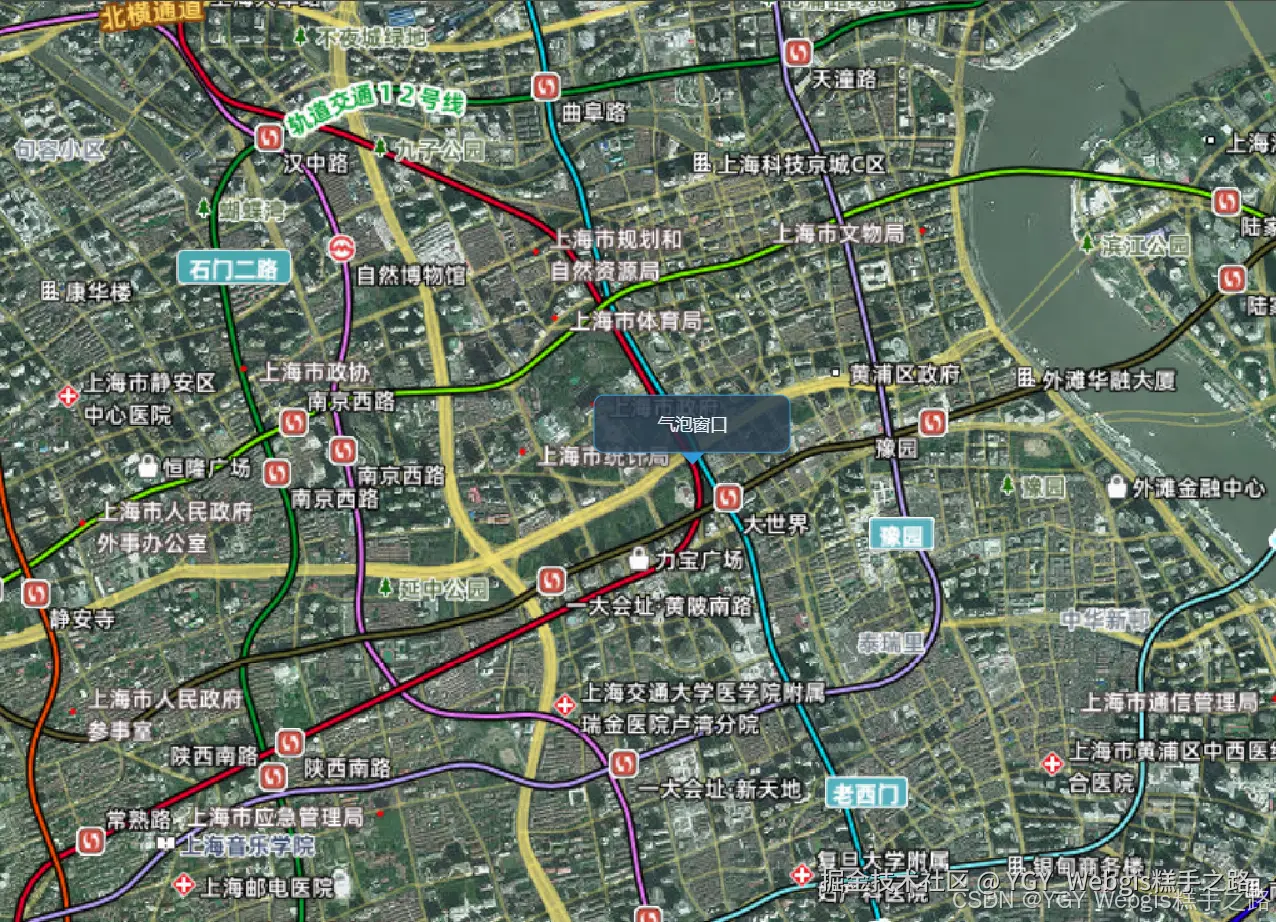

添加气泡窗口

您可以在 CesiumJS 场景中叠加自定义的 HTML 元素，例如气泡窗口，并通过 JavaScript 控制其位置，使其始终跟随三维空间中的某个点。

实现步骤：

1. 创建 HTML 元素作为气泡窗口容器
2. 使用scene.cartesianToCanvasCoordinates将三维坐标转换为屏幕坐标
3. 在preRender事件中实时更新元素位置

<template>
  <div ref="cesiumContainer" class="container"></div>
  <div ref="popup" class="popup-window">气泡窗口</div>
</template>

<script setup>
import { ref, onMounted } from "vue";
import * as Cesium from "cesium";

const cesiumContainer = ref(null);
const popup = ref(null);
let viewer = null;

// 天地图TOKEN
const token = "05be06461004055923091de7f3e51aa6";

onMounted(() => {
  // 初始化Viewer
  viewer = new Cesium.Viewer(cesiumContainer.value, {
    geocoder: false, // 关闭地理编码搜索
    homeButton: false, // 关闭主页按钮
    sceneModePicker: false, // 关闭场景模式选择器
    baseLayerPicker: false, // 关闭底图选择器
    navigationHelpButton: false, // 关闭导航帮助
    animation: false, // 关闭动画控件
    timeline: false, // 关闭时间轴
    fullscreenButton: false, // 关闭全屏按钮
    baseLayer: false, // 关闭默认地图
  });

  // 清空logo
  viewer.cesiumWidget.creditContainer.style.display = "none";

  // 设置相机视角
  viewer.camera.setView({
    destination: Cesium.Cartesian3.fromDegrees(121.4737, 31.2304, 5000),
    orientation: {
      heading: Cesium.Math.toRadians(0),
      pitch: Cesium.Math.toRadians(-90),
      roll: 0,
    },
  });

  // 添加preRender事件，使窗口位置保持不变
  viewer.scene.preRender.addEventListener(function () {
    const htmlPop = viewer.scene.cartesianToCanvasCoordinates(
      Cesium.Cartesian3.fromDegrees(121.4737, 31.2304, 0),
      new Cesium.Cartesian2()
    );
    if (popup.value && htmlPop) {
      popup.value.style.left = htmlPop.x + "px";
      popup.value.style.top = htmlPop.y + "px";
    }
  });

  initMap();
});

// 加载天地图
const initMap = () => {
  // 以下为天地图及天地图标注加载
  const tiandituProvider = new Cesium.WebMapTileServiceImageryProvider({
    url:
      "http://{s}.tianditu.gov.cn/img_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=img&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=" +
      token,
    layer: "img",
    style: "default",
    format: "tiles",
    tileMatrixSetID: "w", // 天地图使用 Web 墨卡托投影（EPSG:3857），需确保 tileMatrixSetID: "w"
    subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名
    maximumLevel: 18,
    credit: new Cesium.Credit("天地图影像"),
  });

  // 添加地理标注
  const labelProvider = new Cesium.WebMapTileServiceImageryProvider({
    url:
      "http://{s}.tianditu.gov.cn/cia_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=cia&tileMatrixSet=w&tileMatrix={TileMatrix}&tileRow={TileRow}&tileCol={TileCol}&style=default&format=tiles&tk=" +
      token,
    layer: "img",
    style: "default",
    format: "tiles",
    tileMatrixSetID: "w",
    subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名轮询
    maximumLevel: 18,
    credit: new Cesium.Credit("天地图影像"),
  });

  // 天地图影像添加到viewer实例的影像图层集合中
  viewer.imageryLayers.addImageryProvider(tiandituProvider);
  // 天地图地理标注（后添加的会覆盖前面的）
  viewer.imageryLayers.addImageryProvider(labelProvider);
};
</script>
``
<style scoped>
.container {
  width: 100vw;
  height: 100vh;
}

.popup-window {
  position: absolute;
  padding: 12px 18px;
  background-color: rgba(
    44,
    62,
    80,
    0.85
  ); /* Darker background with transparency */
  color: #ecf0f1; /* Light text color */
  border: 1px solid #3498db; /* A more vibrant blue border */
  border-radius: 8px;
  box-shadow: 0 4px 12px rgba(0, 0, 0, 0.3); /* Soft shadow for depth */
  font-family: "Segoe UI", Tahoma, Geneva, Verdana, sans-serif;
  font-size: 14px;
  text-align: center;
  min-width: 120px;
  pointer-events: none; /* Allows interaction with map underneath */
  transform: translate(-50%, -100%); /* Adjust to center above the point */
}

/* Optional: Add a small arrow/tail to the popup */
.popup-window::after {
  content: "";
  position: absolute;
  bottom: -10px; /* Position below the popup */
  left: 50%;
  transform: translateX(-50%);
  border-width: 10px 10px 0;
  border-style: solid;
  border-color: #3498db transparent transparent transparent; /* Matches border color */
  display: block;
  width: 0;
  height: 0;
}

.popup-window::before {
  content: "";
  position: absolute;
  bottom: -9px; /* Slightly above the border arrow */
  left: 50%;
  transform: translateX(-50%);
  border-width: 9px 9px 0;
  border-style: solid;
  border-color: rgba(44, 62, 80, 0.85) transparent transparent transparent; /* Matches background color */
  display: block;
  width: 0;
  height: 0;
}
</style>

API 补充说明：

• viewer.scene.cartesianToCanvasCoordinates(cartesian, result): 将三维笛卡尔坐标转换为屏幕二维坐标
• viewer.scene.preRender.addEventListener(callback): 场景渲染前触发的事件，用于实时更新 UI
• Cesium.Cartesian3.fromDegrees(longitude, latitude, height): 从经纬度创建三维坐标

实体添加(entity)、GeoJson 数据添加

CesiumJS 通过实体（Entity）概念来表示场景中的各种对象，如点、线、面、模型等。同时，它也支持直接加载 GeoJSON 数据。

实体添加：

这里提供一个简单的实体示例，介绍配置项中的选择指示器selectionIndicator和信息框infoBox

const rectangle = viewer.entities.add({
  rectangle: {
    coordinates: Cesium.Rectangle.fromDegrees(
      116.3975, // 西经度
      39.9075, // 南纬度
      116.4075, // 东经度
      39.9175 // 北纬度
    ),
    material: Cesium.Color.RED.withAlpha(0.5), // 半透明红色材质
  },
});

viewer.zoomTo(rectangle); // 将相机视角缩放到该矩形实体

点击实体会出现标识控件和提示框，可通过设置selectionIndicator和infoBox为false来关闭：

new Cesium.Viewer(cesiumContainer.value, {
  selectionIndicator: false, // 关闭选择指示器
  infoBox: false, // 关闭信息框
});

GeoJson 数据添加：

GeoJson 是一种用于描述地理空间数据的开放标准，支持点、线、面等几何对象。以下为一个简单的 GeoJson 示例

// 模拟一个GeoJson数据
const geojson = {
  type: "FeatureCollection",
  features: [
    {
      type: "Feature",
      properties: {
        name: "City A",
      },
      geometry: {
        type: "Point",
        coordinates: [116.404, 39.915],
      },
    },
  ],
};

// 加载GeoJson数据
const dataSource = await Cesium.GeoJsonDataSource.load(geojson);
viewer.dataSources.add(dataSource);
viewer.flyTo(dataSource);

注意：GeoJsonDataSource.load 是异步方法，需使用 await 或 .then() 处理。

地形可视化

Cesium 支持加载全球地形数据和自定义地形数据，实现真实地貌展示。

默认全球地形

const viewer = new Cesium.Viewer("cesiumContainer", {
  terrainProvider: await Cesium.createWorldTerrainAsync({
    requestVertexNormals: true, // 启用地形光照效果
    requestWaterMask: true, // 启用水面效果（海洋、湖泊）
  }),
});

本地地形

对于离线场景或自定义地形数据，可加载本地地形切片：

// 加载本地地形切片
const localTerrain = new Cesium.CesiumTerrainProvider({
  url: "./assets/terrain", // 本地地形数据路径
  requestVertexNormals: true, // 请求顶点法线
  requestWaterMask: true, // 请求水面遮罩
});

viewer.terrainProvider = localTerrain;

地形深度测试

开启地形深度测试可确保模型与地形正确遮挡：

// 开启地形深度测试
viewer.scene.globe.depthTestAgainstTerrain = true;

获取地形的高度

使用sampleTerrainMostDetailed方法获取指定位置的地形高度，该方法返回 Promise：

// 获取某一点的地形高度
const position = Cesium.Cartographic.fromDegrees(longitude, latitude);
const results = await Cesium.sampleTerrainMostDetailed(viewer.terrainProvider, [
  position,
]);
console.log(results[0].height); // 该点的地形高度（米）

地形夸张

scene.verticalExaggeration 用于设置地形的垂直夸张比例，默认值为 1.0。调整该值可增强地形的视觉效果：

// 定位到珠穆朗玛峰附近
viewer.camera.setView({
  destination: Cesium.Cartesian3.fromDegrees(86.925, 27.9881, 15000), // 经度、纬度、高度
  orientation: {
    heading: Cesium.Math.toRadians(0), // 方位角
    pitch: Cesium.Math.toRadians(-90), // 俯仰角（-90度表示正上方俯视）
    roll: Cesium.Math.toRadians(0), // 翻滚角
  },
});

// 设置地形垂直夸张比例为4倍
viewer.scene.verticalExaggeration = 4;

事件系统

Viewer 提供了丰富的事件接口，用于响应用户交互和场景变化：

// 监听相机移动结束事件
viewer.camera.changed.addEventListener(function () {
  const position = viewer.camera.positionCartographic;
  console.log(
    `相机位置: 经度${Cesium.Math.toDegrees(position.longitude).toFixed(
      4
    )}, 纬度${Cesium.Math.toDegrees(position.latitude).toFixed(
      4
    )}, 高度${position.height.toFixed(1)}米`
  );
});

// 监听场景渲染事件
viewer.scene.postRender.addEventListener(function () {
  // 每帧渲染后执行的逻辑
});

性能优化策略

• 对于大规模数据可视化，考虑使用Primitive而非Entity以获得更好性能
• 合理设置viewer.resolutionScale控制渲染分辨率
• 使用viewer.scene.requestRenderMode = true启用按需渲染

1. 实体批处理：对于大量实体，使用 Primitive 统一管理

// 添加大量广告牌集合
const billboardCollection = viewer.scene.primitives.add(
  new Cesium.BillboardCollection()
);
for (let i = 0; i < 50000; i++) {
  billboardCollection.add({
    position: Cesium.Cartesian3.fromDegrees(
      Math.random() * 360 - 180, // 经度
      Math.random() * 180 - 90, // 纬度
      50
    ),
    image: "/src/assets/vue.svg", // 替换为实际图片路径
    width: 32,
    height: 32,
    scaleByDistance: new Cesium.NearFarScalar(10000, 1.0, 100000, 0.1), // 按距离缩放：避免远处图标浪费像素
  });
}

2. 按需渲染：启用请求渲染模式减少不必要的渲染

viewer.scene.requestRenderMode = true;
viewer.scene.maximumRenderTimeChange = 0.0; // 渲染间隔（秒）

Viewer 生命周期管理

销毁与资源释放

当不再需要 Viewer 实例时，应正确销毁以释放 WebGL 资源：

// 在页面卸载时调用
function destroyViewer() {
  if (viewer) {
    viewer.destroy();
    viewer = null;
    console.log("Viewer实例已销毁");
  }
}

常用方法速查表

方法	描述
zoomTo(target, offset)	相机自动调整到指定实体的视野
viewer.zoomTo(viewer.entities)	缩放到所有实体
flyTo(target, options)	相机平滑过渡到指定实体的位置
camera.setView(options)	立即设置相机位置
camera.flyTo(options)	相机平滑过渡到指定位置（与viewer.flyTo的区别在于直接操作相机）
trackedEntity	锁定相机视角跟随实体移动（适合动态目标跟踪）
entities.add()	添加实体到场景
scene.pick(position)	根据屏幕坐标拾取场景中的实体
destroy()	销毁 Viewer 实例，释放资源
