一、描边原理
描边原理和边缘查找的实现类似。

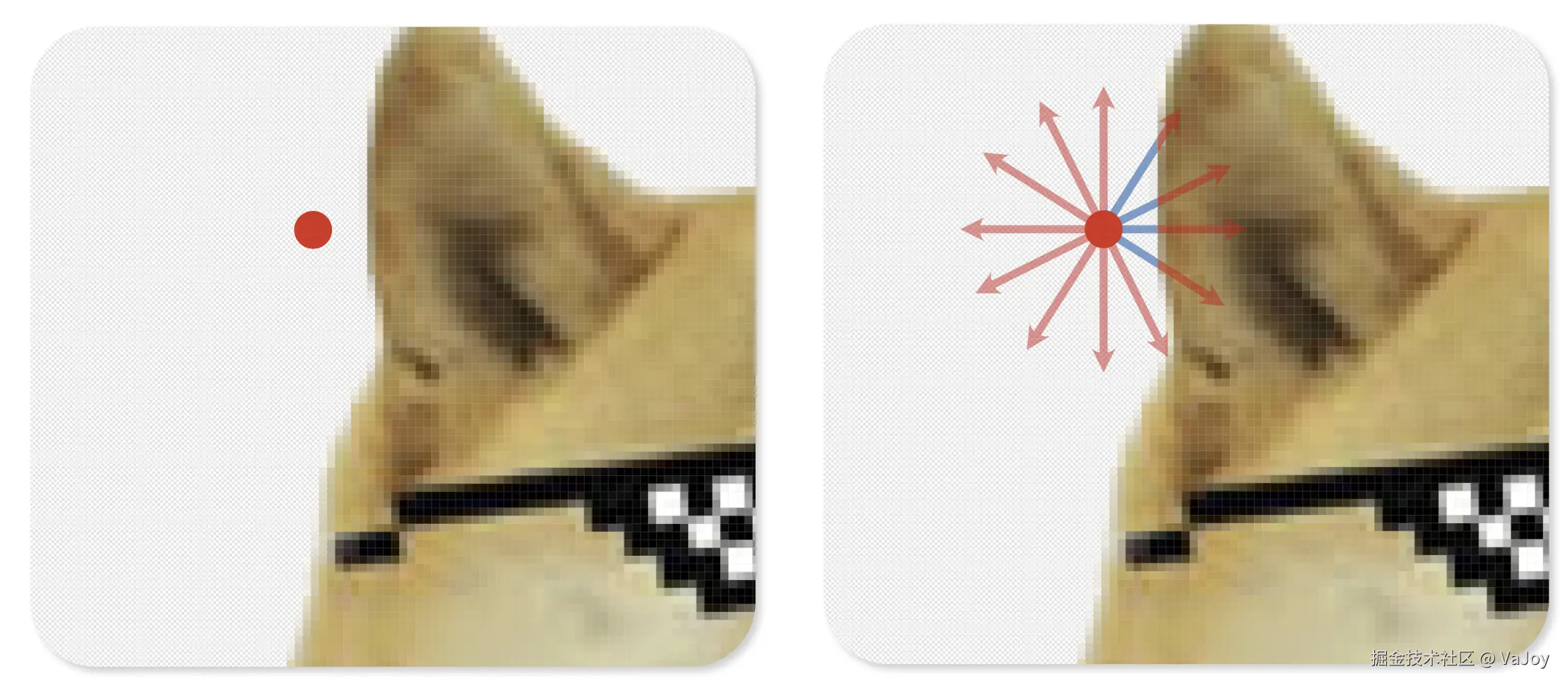

材质上镂空处（Alpha=0）的某个点，要判断它是否需要绘制描边色值，可以向四周做多个方向的发射采样（发射距离为描边的尺寸），查找最临近的实心（Alpha>0.5）像素：
若未找到实心像素，就在片元着色器中直接返回材质原色值，否则则返回描边色值。
二、描边的实现
2.1 基础代码
根据上述方案，我们先书写一个着色器基础模板：
CCEffect %{
techniques:
- name: glow
passes:
- vert: vs:vert
frag: fs:frag
blendState:
targets:
- blend: true
blendSrc: src_alpha
blendDst: one_minus_src_alpha
depthStencilState:
depthTest: false
depthWrite: false
rasterizerState:
cullMode: none
properties:
glowColor: { value: [1.0, 0.8, 0.3, 1.0], editor: { type: color } }
glowSpread: { value: 0.04, editor: { range: [0.0, 0.2, 0.005] } }
}%
CCProgram vs %{
#include "../../resources/chunk/normal-vert.chunk"
}%
CCProgram fs %{
precision highp float;
#include <sprite-texture>
in vec2 uv;
uniform UBO {
vec4 glowColor; // 发光颜色
float glowSpread; // 发光最大半径（UV）
};
vec4 frag () {
vec4 texColor = texture(cc_spriteTexture, uv);
float centerAlpha = texColor.a;
// 不透明像素不需要处理，直接返回材质原色值
if (centerAlpha > 0.5) return texColor;
// TODO: 搜索最近实心像素，计算要返回的色值
}
}%
接着只需要把片元着色器里最终的逻辑（第 44 行）逐步实现即可。
留意我们定义了 glowColor 和 glowSpread 两个参数，它们分别表示描边的色值，以及描边的尺寸。
其中描边的尺寸（glowSpread）的数值是基于 UV 坐标体系的，这里定为 [0.0, 0.2]，意味着描边最粗可达材质宽高的 20%。
2.2 核心代码
在片元着色器中，如果设定当前像素会往周围的 12 个方向发射向量，则代码实现为：
// ---------- 搜索最近实心像素 ----------
const int DIR_COUNT = 12; // 当前像素向四周发射向量的数量
for (int dir = 0; dir < DIR_COUNT; dir++) {
float angle = float(dir) / float(DIR_COUNT) * 6.2831853; // 当前向量角度，其中 6.2831853 表示 2π
// TODO - 查找当前方向最临近的实心像素
}
在第 5 行我们通过 dir / DIR_COUNT * 2π 的计算来获取当前向量的角度，可用于后续计算。

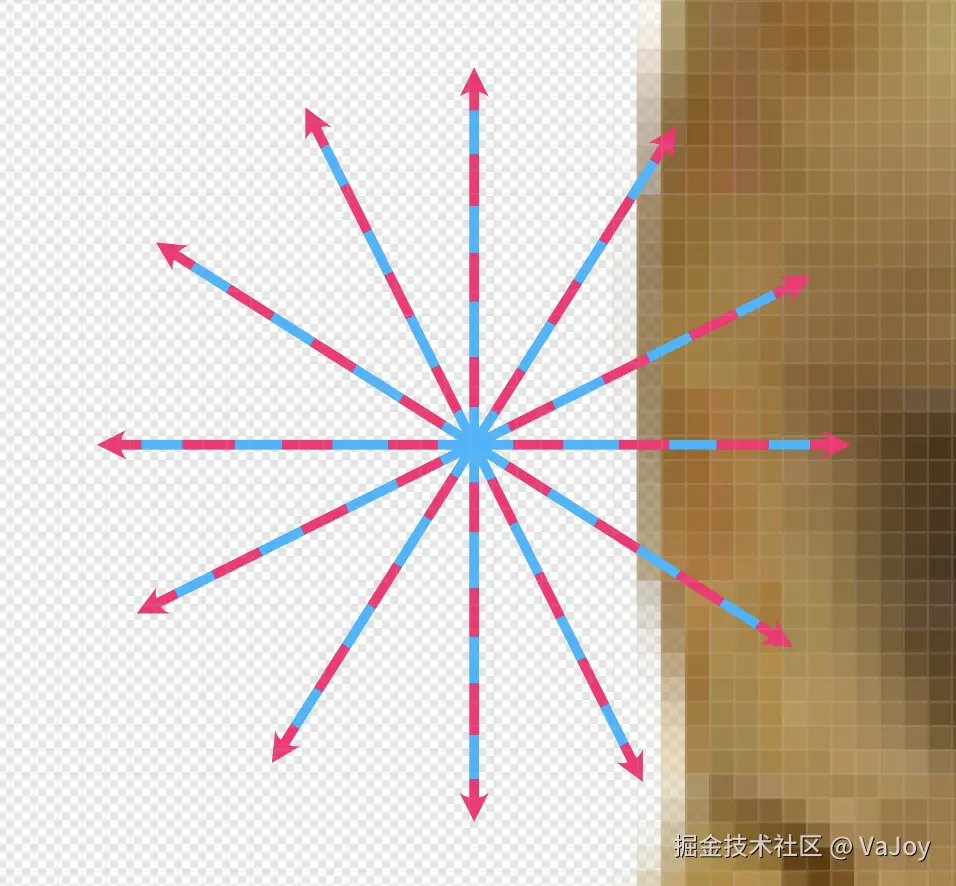

接着我们给每个发散的方向设定发射步数（例如 8 步），让其一步步去探测实心像素：
其代码实现为：
const int DIR_COUNT = 12;
const int STEP_COUNT = 8; // 每个方向探测的步数
float stepSize = glowSpread / float(STEP_COUNT); // 探测的每一步的步长
for (int dir = 0; dir < DIR_COUNT; dir++) {
float angle = 6.2831853 * float(dir) / float(DIR_COUNT);
vec2 dirVec = vec2(cos(angle), sin(angle)); // 当前向量
for (int s = 1; s <= STEP_COUNT; s++) {
float dist = float(s) * stepSize; // 从中心到当前采样点的总距离（基于 uv 坐标体系）
vec2 offset = dirVec * dist; // 从中心到当前采样点的偏移量
// TODO - 探测实心像素
}
}
其中第 7 行使用的就是极坐标转直角坐标的经典方式 —— 给定一个角度 θ，则单位圆上的方向向量是 x = cos(θ)，y = sin(θ)。
进而就能通过 dirVec * dist 获取当前方向的偏移。
另外留意我们的 glowSpread 是基于 UV 坐标体系的，故上方代码中 dist 和 offset 得到的值也会基于 UV 坐标体系，因此我们可以通过 texture(cc_spriteTexture, uv + offset) 来获取当前步的偏移量所对应的像素：
const int DIR_COUNT = 12;
const int STEP_COUNT = 8;
float stepSize = glowSpread / float(STEP_COUNT);
float minDist = glowSpread; // 探测到实心像素的最短距离，初始化为描边尺寸（即最大距离）
for (int dir = 0; dir < DIR_COUNT; dir++) {
float angle = 6.2831853 * float(dir) / float(DIR_COUNT);
vec2 dirVec = vec2(cos(angle), sin(angle));
for (int s = 1; s <= STEP_COUNT; s++) {
float dist = float(s) * stepSize;
vec2 offset = dirVec * dist;
float a = texture(cc_spriteTexture, uv + offset).a; // 当前探测到的像素
if (a > 0.5) { // 探测到了实心像素
minDist = min(minDist, dist);
break;
}
}
}
通过「多方向发散」和「分步探测」两个嵌套循环，我们最终获得了当前像素最临近的实心像素的最短距离 dist（若没探测到实心像素，则 dist 等于初始化的描边尺寸），因此可以在片元着色器的最后返回对应的色值：
vec4 color = texColor;
if (minDist < glowSpread) {
color = glowColor;
}
return color;

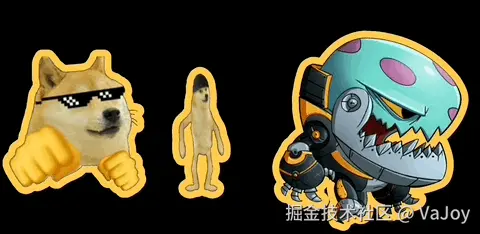

执行效果如下：
2.2 描边精细化

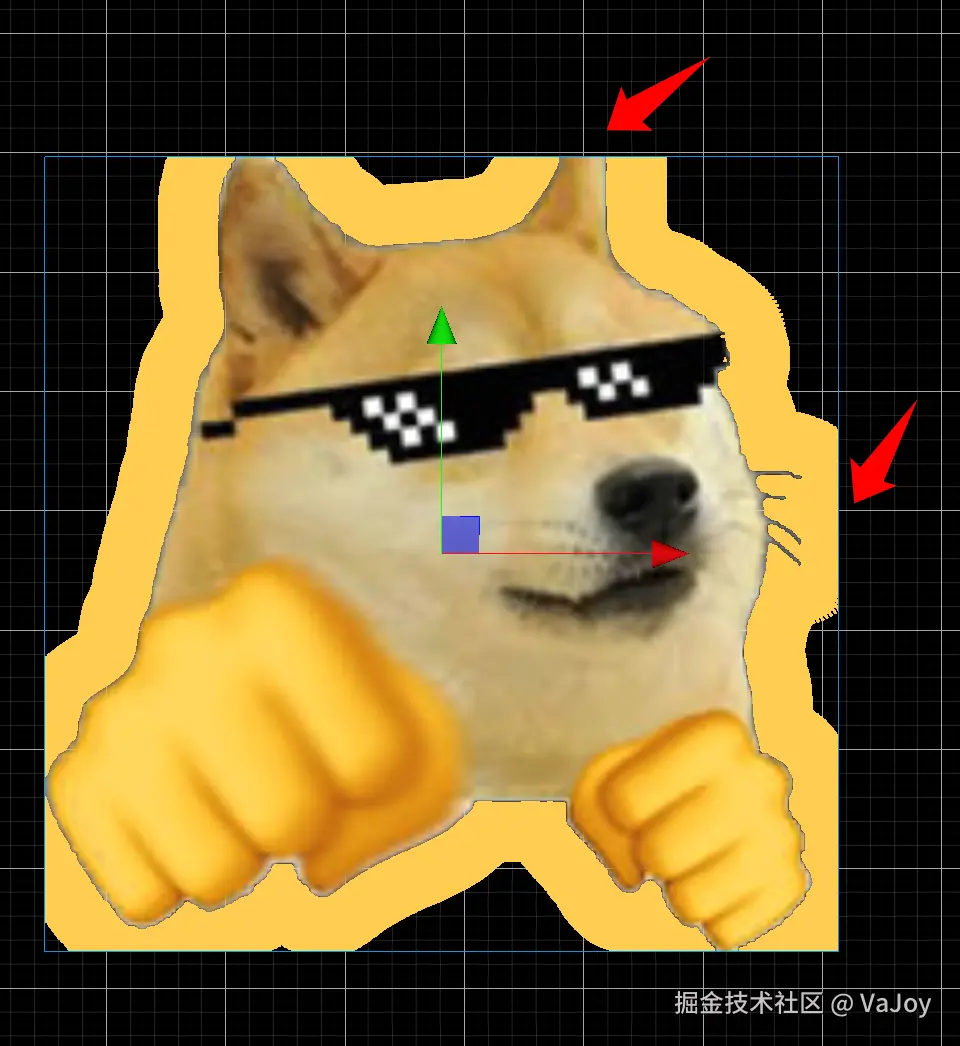

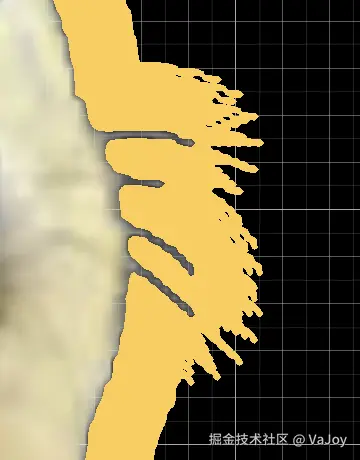

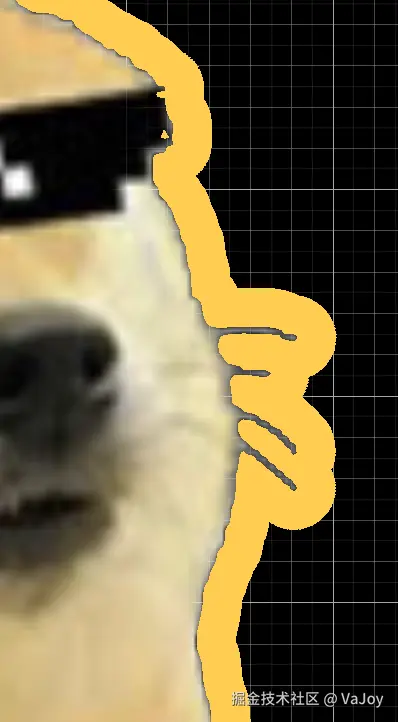

可以看到当 glowSpread 的数值越大时，材质上比较精细复杂的轮廓描边会出现毛糙的问题：
这是因为我们设定的 DIR_COUNT 和 STEP_COUNT 数值都相对较小，如果需要被描边的材质存在较复杂的轮廓，可以相应调大它们的数值（特别是 DIR_COUNT）：
const int DIR_COUNT = 80;
const int STEP_COUNT = 10;

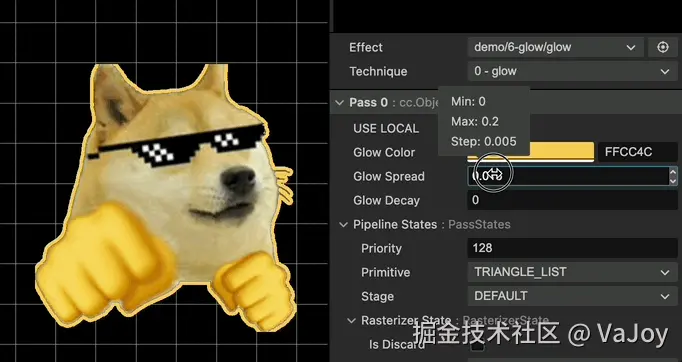

修改后的描边效果：
💡 虽然「多方向发散」和「分步探测」的循环遍历是发生在 GPU 侧的，但遍历的次数太多依旧会影响性能，因此推荐将
DIR_COUNT和STEP_COUNT数值调整为自己能接受的最小数值。
三、发光的实现
在上一节我们实现了实心描边的效果，接着可以通过修改描边着色强度来实现发光的效果。
实现的方式很简单，通过 GLSL 内置的 smoothstep 方法返回一个 [0.0, 1.0] 区间的平滑值，来作为发光强度的因子即可：
float glowFactor = smoothstep(glowSpread, 0.0, minDist);
着色器中的应用如下：
vec4 color = texColor;
#if USE_GLOW_DECAY
// 发光效果
float glowFactor = smoothstep(glowSpread, 0.0, minDist); // 发光强度的因子
color = glowColor * glowFactor;
#else
// 实心描边
if (minDist < glowSpread) {
color = glowColor;
}
#endif
return color;

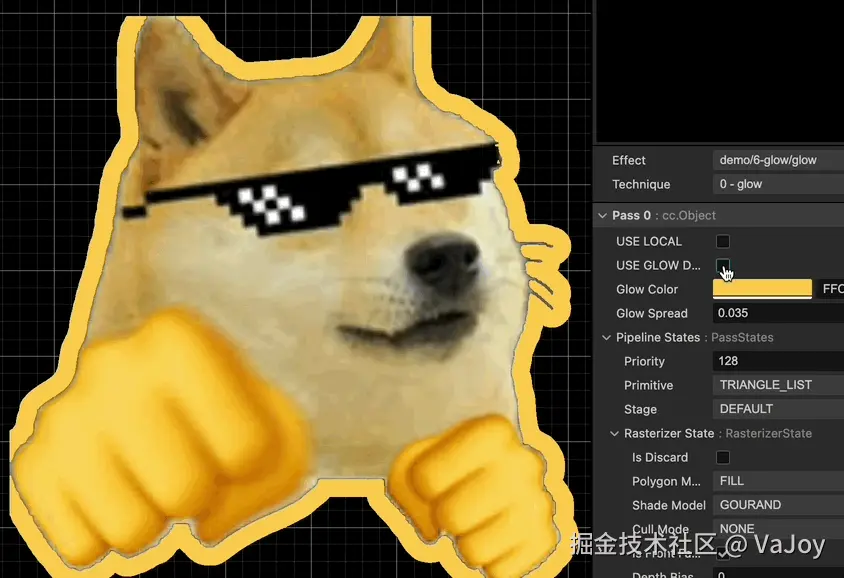

我们使用了一个自定义宏 USE_GLOW_DECAY 来决定是否启用衰减发光的效果：

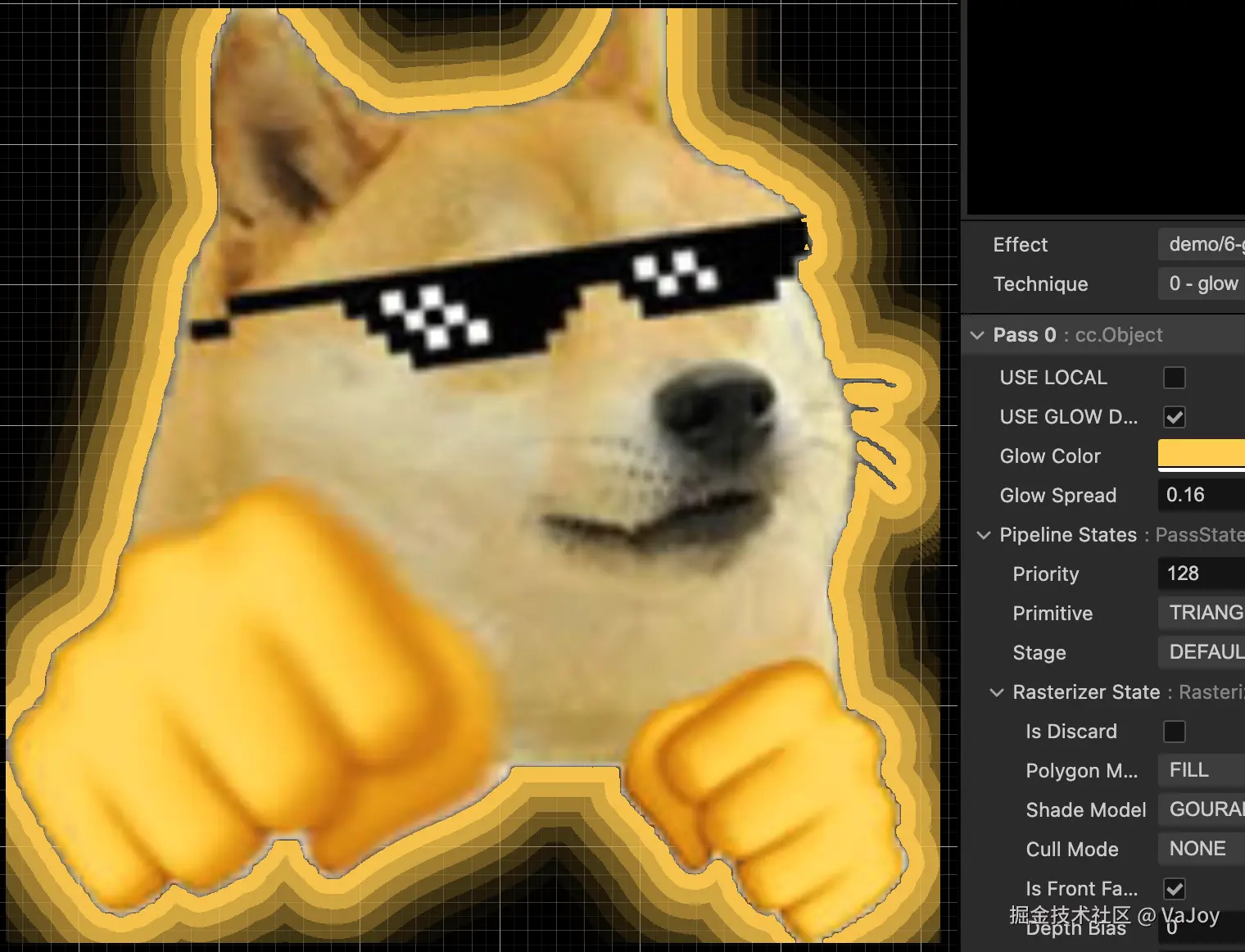

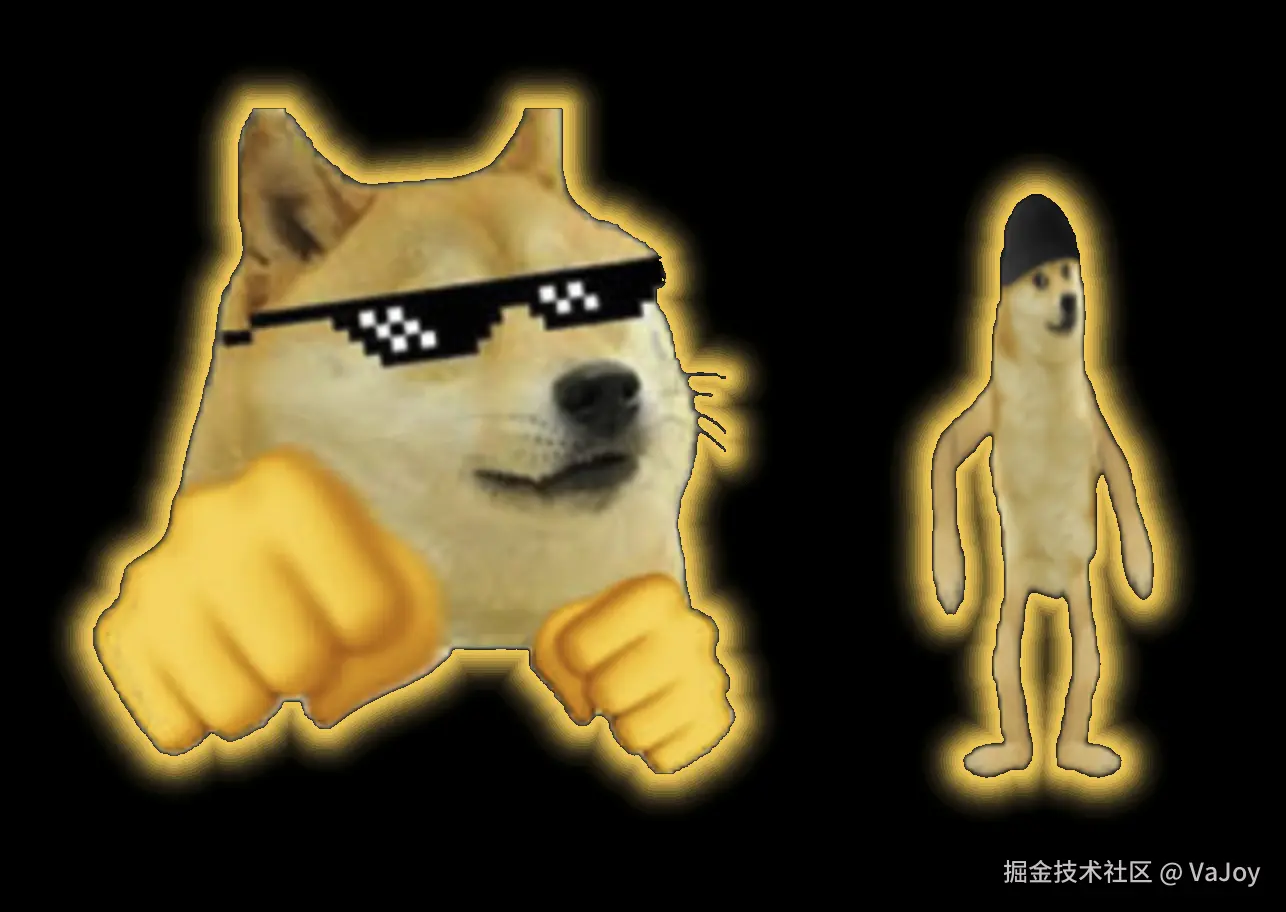

这里存在一个问题 —— 当 glowColor 数值较高时，发光的衰减会程序出一种果冻分层效应：

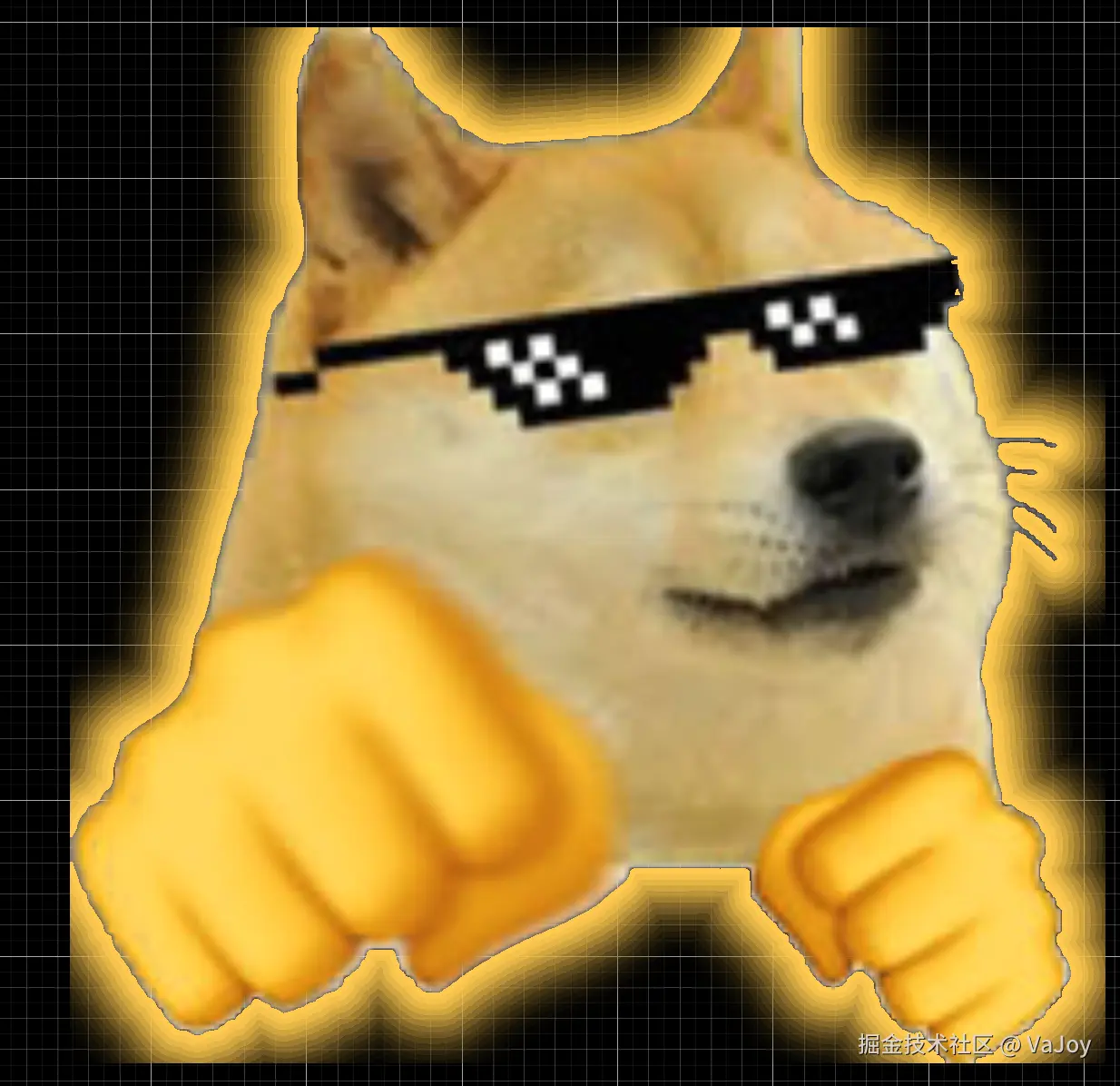

这是由于 miniDist 不够精准导致的，我们把 STEP_COUNT 从 10 加大到 20 来获取更精准的 miniDist，修改后的发光衰减变得更加平滑：
此时完整的着色器代码如下：
/** glow-simple.effect **/
CCEffect %{
techniques:
- name: glow
passes:
- vert: vs:vert
frag: fs:frag
blendState:
targets:
- blend: true
blendSrc: src_alpha
blendDst: one_minus_src_alpha
depthStencilState:
depthTest: false
depthWrite: false
rasterizerState:
cullMode: none
properties:
glowColor: { value: [1.0, 0.8, 0.3, 1.0], editor: { type: color } }
glowSpread: { value: 0.04, editor: { range: [0.0, 0.2, 0.005] } }
}%
CCProgram vs %{
#include "../../resources/chunk/normal-vert.chunk"
}%
CCProgram fs %{
precision highp float;
#include <sprite-texture>
in vec2 uv;
uniform UBO {
vec4 glowColor; // 发光颜色
float glowSpread; // 发光最大半径（基于 UV 坐标体系）
};
vec4 frag () {
vec4 texColor = texture(cc_spriteTexture, uv);
float centerAlpha = texColor.a;
// 不透明像素不处理外发光
if (centerAlpha > 0.5) return texColor;
// ---------- 搜索最近实心像素 ----------
const int DIR_COUNT = 80; // 当前像素向四周发射向量的数量，值越大越精准
const int STEP_COUNT = 20; // 每个方向探测的步数，值越大越精准
float stepSize = glowSpread / float(STEP_COUNT); // 探测的每一步的步长
float minDist = glowSpread; // 探测到实心像素的最短距离，初始化为最大距离
for (int dir = 0; dir < DIR_COUNT; dir++) {
float angle = 6.2831853 * float(dir) / float(DIR_COUNT); // 当前向量角度，其中 6.2831853 等于 2π
vec2 dirVec = vec2(cos(angle), sin(angle)); // 当前向量
for (int s = 1; s <= STEP_COUNT; s++) {
float dist = float(s) * stepSize; // 当前步的长度（基于 UV 坐标体系）
vec2 offset = dirVec * dist; // 当前步的偏移量
float a = texture(cc_spriteTexture, uv + offset).a; // 当前步的偏移量所对应的像素
if (a > 0.5) { // 探测到了实心像素
minDist = min(minDist, dist);
break;
}
}
}
vec4 color = texColor;
#if USE_GLOW_DECAY
// 发光效果
float glowFactor = smoothstep(glowSpread, 0.0, minDist); // 发光强度的因子
color = glowColor * glowFactor;
#else
// 实心描边
if (minDist < glowSpread) {
color = glowColor;
}
#endif
return color;
}
}%
四、潜在问题
4.1 描边粗细不均衡的处理
描边的尺寸（glowSpread）的数值是基于 UV 坐标体系的，若材质是一个正方形那没什么问题，但如果材质是一个长方形（特别是宽高差值较大的长方形），会导致描边在 U 轴和 V 轴方向上的的粗细不均：
解决方案是新增一个材质宽高比的参数 textureAspect：
properties:
glowColor: { value: [1.0, 0.8, 0.3, 1.0], editor: { type: color } }
glowSpread: { value: 0.04, editor: { range: [0.0, 0.2, 0.005] } }
textureAspect: { value: [1.0, 1.0], editor: { type: vector } } #新增参数
并通过外部的组件脚本动态赋值：
material.setProperty('textureAspect', new Vec2(texture.width / texture.height, 1.0));
在片元着色器中只需要让偏移量除以该宽高比参数即可：
// vec2 offset = dirVec * dist;
vec2 offset = dirVec * dist / textureAspect;
4.2 描边被材质边缘截断的处理
由于我们的着色器效果是在每张图片（材质）原有的像素上去着色的，因此描边或发光的效果无法超出材质外部的区域，即着色器的效果会被材质边缘截断：
要解决该问题，可以增大原生图片的镂空区域（来容纳更粗的描边），但这样会导致图片的体积变大，也为原生图片的处理增加了心智负担。
我们可以使用上一章所掌握的 Render Texture 来解决此问题。
我们创建一个等于画布尺寸 1280 * 720 的 Render Texture，以及一个绑定该 Render Texture 文件的摄像头（留意 Ortho Height 要设置为画布的高度的一半），接着修改 Effect 文件代码：
- CCEffect 新增
renderTexture材质参数
# CCEffect
properties:
glowColor: { value: [1.0, 0.8, 0.3, 1.0], editor: { type: color } }
glowSpread: { value: 0.04, editor: { range: [0.0, 0.2, 0.005] } }
textureAspect: { value: [1.78, 1.0], editor: { type: vector } } # 宽高比修改为 1280 / 720 = 1.78
renderTexture: { value: grey } # 新增 renderTexture 材质参数
- 顶点着色器改动
precision highp float;
#include <cc-global>
#include <common/common-define> // 引入 CC_HANDLE_RT_SAMPLE_FLIP 内置函数
// 略...
vec4 vert() {
// 略...
// 解决不同平台和渲染管线中 RenderTexture 的坐标系差异，可处理 RenderTexture 采样时的 UV 坐标翻转问题
uv = CC_HANDLE_RT_SAMPLE_FLIP(uv);
return pos;
}
- 片元着色器改动
precision highp float;
#include <sprite-texture>
in vec2 uv;
uniform sampler2D renderTexture; // 新增材质变量
// 略...
vec4 frag () {
vec4 texColor = texture(renderTexture, uv); // 将 cc_spriteTexture 更换为 renderTexture
// 略...
float a = texture(renderTexture, uv + offset).a; // 将 cc_spriteTexture 更换为 renderTexture
// 略...
}

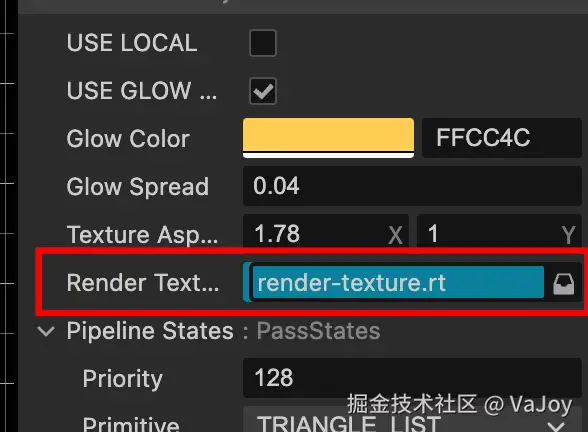

接着在着色器材质的属性检查器面板，把 Render Texture 文件赋予 renderTexture 材质参数：

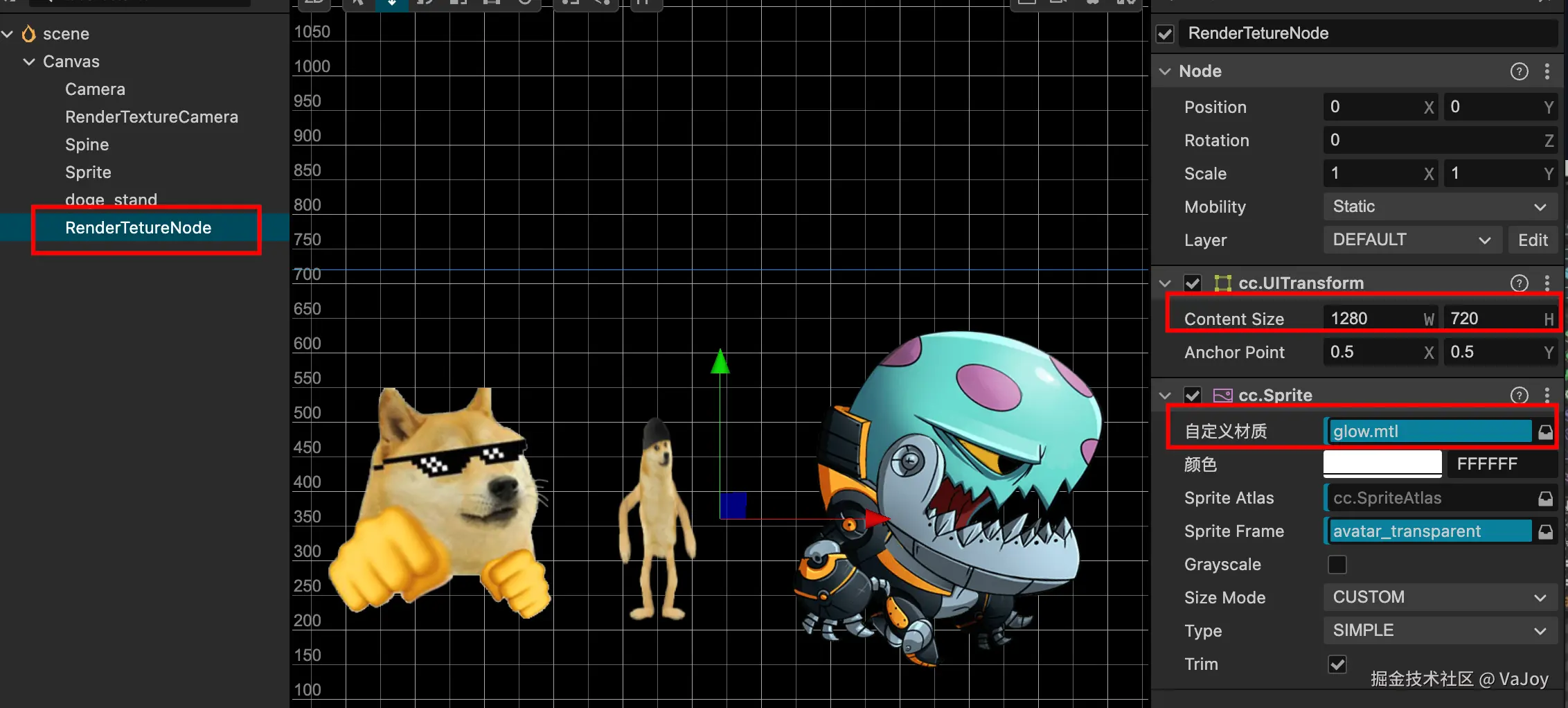

最后新增一个覆盖整个画布的 SpriteFrame 节点，并应用材质即可：
此时描边或发光效果已能超出每张图片原本的区域，不再被图片边缘截断：

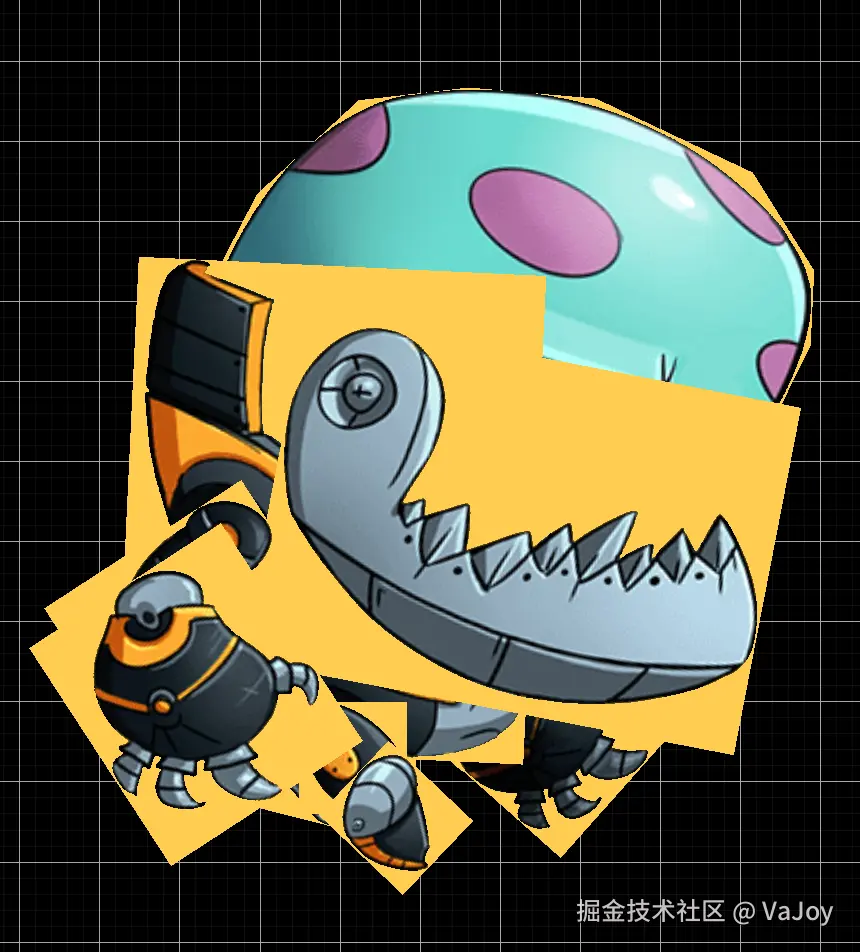

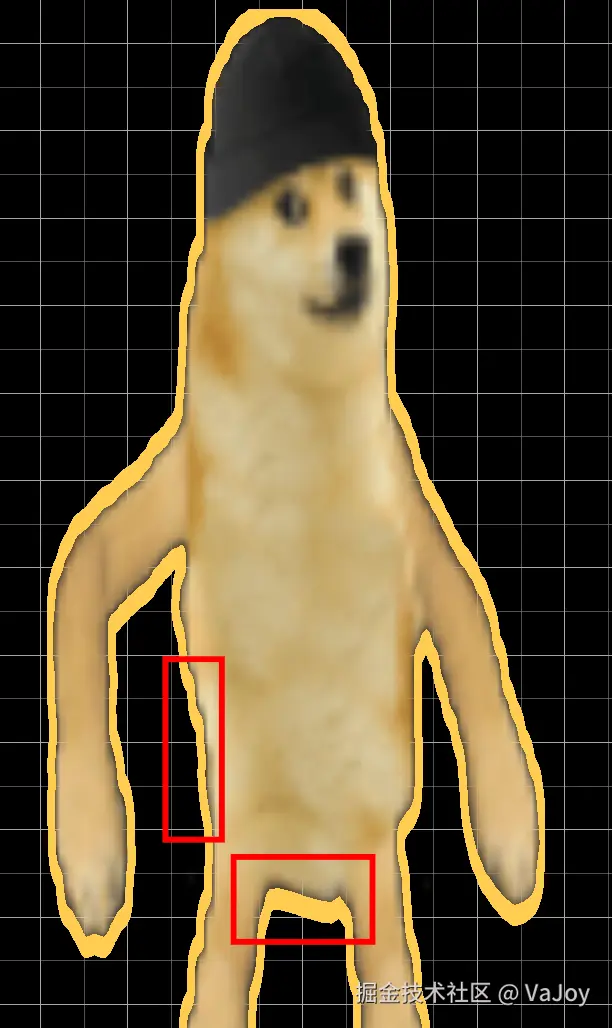

💡 该方案还能解决 Spine 动画描边异常的问题。因为 Spine 通常由多个互相独立的材质叠加而成，仅把材质应用到单个 Spine 上时，每个材质部件都会被着色器绘制上描边，导致效果错乱：
使用 Render Texture 方案可以规避此问题：
