流媒体协议

流媒体（streaming media）是指将一连串数据压缩后，经过网络分段发送，即时传输以供观看音视频的一种技术。

通过使用 streaming media 技术，用户无需将文件下载到本地即可播放。由于媒体是以连续的数据流发送的，因此在媒体到达时即可播放。可以像下载的文件一样进行暂停、快进或后退操作。

对于流视频协议，大多数数字视频是为了两件事情：存储和播放。要满足这样的需求，视频需要满足小文件和通用播放这两点。 大多数视频文件都不适合流式传输。流式传输需要将音视频分割成小块（chunk），将这些小块按顺序发送，并在接收时播放。

如果正在直播，则视频源来自于摄像机；否则，来自于文件。 流媒体协议是一种标准化的传递方法，用于将视频分解为多个块，将其发送给视频播放器，播放器重新组合播放。

大部分流协议是码率自适应（adaptive bitrate）的，这项技术可以在任一时间为用户提供最佳质量视频。 编、解码器（codec）指视频压缩技术。不同的编、解码器用于不同的目的。 即使不需要使用流式协议，视频也需要使用解编码器进行编码、解码。 通常，视频格式指视频文件格式（container format）。常见 container format 包括 .mp4、.m4v、.avi、.mov等，container format 只是一个框（box），框中通常包含视频文件、音频文件和元数据。视频文件格式并不是流式的核心概念。

形象比喻： 假设你是商人，需要批量运输衣服（衣服就是视频）。编解码器就是将衣服压缩成捆以节省空间的机器。容器格式就是装压缩后衣服的集装箱。流协议就是将其运输到目的地的铁轨。 常见的流协议有：RTMP、MPEG-DASH、MSS、HDS、HLS

私有流VS标准流

“标准流”通常指的是那些遵循公开、广泛接受的行业标准和协议的视频流。这些标准定义了视频数据的编码方式、传输方式、封装格式以及通信协议等。

“私有流”则指的是那些不遵循公开标准，而是由特定厂商、特定设备或特定软件自行定义和实现的视频流。这些流的编码方式、传输协议、封装格式或数据结构可能是 proprietary（专有的），不公开给第三方使用或解析。

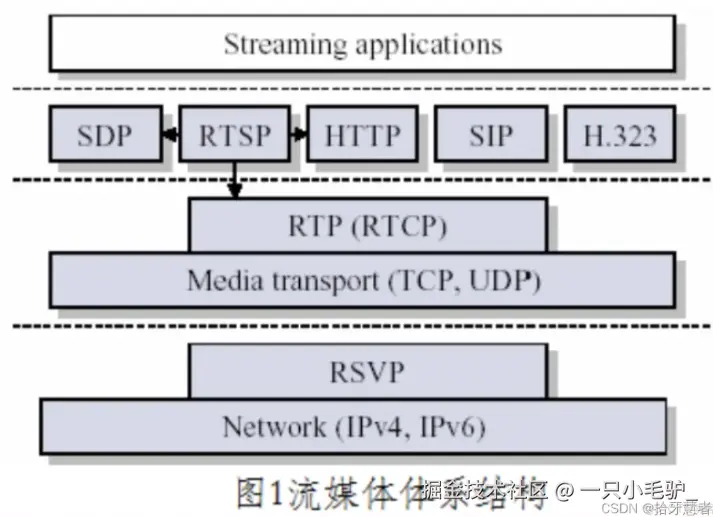

流媒体体系结构

image.png 第一层：Streaming applications (流媒体应用)

  • 这是最顶层，代表了用户直接交互的应用程序。
  • 例如：视频会议软件、在线视频播放器、直播推流/收流客户端、网络电话 (VoIP) 等。

第二层：应用层协议

  • 这一层包含了一系列用于建立、控制和管理流媒体会话的协议。它们为流媒体应用提供接口和功能。
  • SDP (Session Description Protocol): 用于描述多媒体会话的参数。它包含了会话的类型、媒体（如视频、音频）、编解码格式、传输协议、地址等信息。SDP 通常与信令协议（如 SIP、RTSP）一起使用，来告诉接收方如何参与会话。
  • RTSP (Real-Time Streaming Protocol): 这是用于控制实时媒体流的协议。它类似于播放器的“播放”、“暂停”、“停止”、“快进”等命令，但它不是传输媒体数据本身，而是向媒体服务器发送这些指令，然后媒体服务器再通过其他协议（如 RTP）传输媒体。图片中的箭头表示 RTSP 控制着下面的 RTP/RTCP 传输。
  • HTTP (Hypertext Transfer Protocol): 虽然 HTTP 主要用于 Web 浏览，但它也可以用于流媒体。例如，HLS (HTTP Live Streaming) 和 DASH (Dynamic Adaptive Streaming over HTTP) 都是基于 HTTP 的流媒体传输协议。HTTP 在这里可以用于传输流媒体的会话描述文件，或者直接传输切片后的媒体片段。
  • SIP (Session Initiation Protocol): 主要用于建立、修改和终止互联网通信会话，包括语音和视频呼叫。SIP 通常会携带 SDP 来描述会话。在很多 VoIP 和视频会议系统中扮演核心角色。
  • H.323: 这是另一个早期的、用于提供音频、视频和数据通信的标准协议集，尤其在传统的电话和视频会议领域应用较广。它比 SIP 更为庞大和复杂。

第三层：RTP (RTCP) 和 媒体传输 (Media Transport - TCP, UDP)

  • RTP (RTCP): 这一层是实际传输媒体数据的核心。RTP 负责打包媒体数据（音频、视频帧），并包含时间戳、序列号等信息，以支持同步和丢包检测。RTCP 则负责控制和反馈。

  • Media transport (TCP, UDP): RTP/RTCP 本身是应用层协议，它们需要底层的传输层协议来实际发送数据。

    • UDP (User Datagram Protocol): 如您所知，UDP 是 RTP 的主要承载协议。因为它简单、低延迟，非常适合实时媒体传输，允许容忍少量丢包。
    • TCP (Transmission Control Protocol): 有时候，RTP/RTCP 也可以运行在 TCP 之上，但这会引入 TCP 的可靠性机制带来的延迟，通常用于对可靠性要求极高但对实时性要求略低的场景，或者当网络环境不允许 UDP 的情况下。

第四层：RSVP 和 网络层 (Network Layer - IPv4, IPv6)

  • RSVP (Resource Reservation Protocol): RSVP 是一个网络资源预留协议。它允许应用程序在发送媒体流之前向网络请求特定的服务质量 (QoS)。例如，它可以请求保证一定的带宽或较低的延迟。在某些需要严格 QoS 控制的网络环境中，RSVP 可以帮助确保流媒体的流畅播放。
  • Network (IPv4, IPv6): 这是网络的底层，负责将数据包从源地址路由到目标地址。IP 协议（IPv4 或 IPv6）是数据在网络中传输的基础。

RTP（Real-time Transport Protocol）实时传输协议

  1. RTP 的定义和目的： RTP 是一个网络传输协议，专门用于在互联网上传递音频和视频等实时数据，并定义了标准的数据包格式。

  2. RTP 的两个子协议：

    • RTP (Real-time Transport Protocol): 负责实际的数据传输。
    • **RTCP (RTP Control Protocol):**RTP本身并不能为按顺序传送数据包提供可靠的传送机制，也不提供流量控制或拥塞控制，它依靠RTCP提供这些服务。

  3. RTP 数据传输协议 (RTP) 的功能：

    • 时间戳 (Timestamp): 用于确保音视频同步播放，让不同来源的媒体能够正确地按照时间顺序播放。
    • 序列号 (Sequence Number): 用于检测丢包（例如，发送了包 1、2、4，说明丢失了包 3）和乱序（包 1、3、2 到达），以便接收方进行重组和处理。
    • 负载格式 (Payload Format): 表明当前数据包中包含的是什么编码格式的媒体数据（如 H.264、AAC 等），以便接收方选择正确的解码器。

  4. RTCP 控制协议的功能：

    • QoS 反馈 (Quality of Service feedback): 提供关于网络质量的信息，例如丢包率、延迟抖动等，供发送方调整发送策略。
    • 同步媒体流 (Synchronizing media streams): 通过接收 RTP 时间戳信息，帮助不同媒体流（如音频和视频）在播放时保持同步。
    • 带宽占用小： 相对于 RTP，RTCP 所占用的带宽非常少（通常是 5%），确保了主要的带宽用于媒体数据本身。

  5. RTP 与 TCP 的对比（以及 RTP 基于 UDP 的原因）：

    • TCP 的缺点（针对实时传输）：

      • 可靠性导致复杂性： TCP 的可靠性（保证每比特都正确）是通过超时和重传机制实现的，这使得协议实现和传输过程都非常复杂。
      • 重传导致延迟： 当发生丢包时，TCP 的重传机制会强制暂停并等待重传，这会引入不可接受的延迟，破坏实时性。

    • RTP 的优势（基于 UDP）：

      • 简单高效： RTP 运行在 UDP 之上，UDP 本身是无连接、不可靠的传输协议，没有复杂的握手和重传机制，因此协议简单，开销小。
      • 实时性优先： RTP 允许为了保持实时性而容忍一定的丢包（例如，一个音视频帧丢失了影响不大，比整个流都停下来等待重传要好得多）。
      • RTP 本身不保证可靠性： RTP 不提供像 TCP 那样的按顺序传送和重传机制。这些功能（如丢包检测和重排序）由 RTP 的序列号提供信息，但处理（如重传）本身不由 RTP 实现。
      • 依靠 RTCP 实现服务： RTP 将可靠性、流量控制、拥塞控制等高级服务委托给 RTCP 来实现。RTCP 通过反馈来让发送方了解网络状况，并可以指导发送方如何调整（例如，降低码率以应对拥塞）。

RTP对话过程

  • 确定通信目标：应用确定了接收方的网络地址和一对UDP端口（一个偶数用于RTP，一个奇数用于RTCP）。
  • 数据打包：RTP将媒体数据打包，RTCP将控制信息打包。
  • 分发传输：RTP数据包通过偶数端口发送，RTCP控制包通过相邻的奇数端口发送。

主码流、子码流、Mjpeg流

海康威视首家提出了主码流与子码流这样的概念，是为了解决在网络情况不好时为了满足远程预览的流畅性降低码率，而不影响本地录像提出的双码流技术。主码流分辨率高于子码流，主码流用来录像，子码流用来网传。

双码流能实现本地和远程传输的两种不同的带宽码流需求，本地传输可以用主码流，能获得更清晰的存储录像，远程传输就因为带宽限制的原因，而使用子码流来获得流畅的图像和录像。 MJPEG（Motion JPEG）是一种视频编码格式。它并不是像H.264或H.265那样将连续的视频帧进行压缩编码，而是将每一帧视频都独立地当作一张JPEG图片进行压缩。

  • H.264 (AVC) 是当前应用最广泛、兼容性最好的视频编码标准，是“主流”。

    • 块划分: H.264 可以将画面分割成不同大小的块，并为每个块选择最适合的编码方式，提高了效率。
    • 帧内预测: 利用同一帧内相邻块的信息来预测当前块，减少冗余。
    • 帧间预测: 利用过去或未来的帧中的相似块来预测当前块（运动补偿），这是视频压缩的核心技术之一。

  • H.265 (HEVC) 是 H.264 的进化版，在压缩效率上大幅提升，特别适合高分辨率视频，是未来的趋势，但对硬件要求更高且兼容性不如 H.264。
