在计算机图形学的奇妙世界里，有一个看似高冷却无比实用的数学工具 —— 四元数。它就像一位优雅的舞者，能让三维空间中的旋转变得轻盈而高效。今天，我们就来揭开这位舞者的神秘面纱，看看它如何用独特的舞步征服旋转难题。
从 “拧巴” 到 “优雅”：旋转表示的进化史

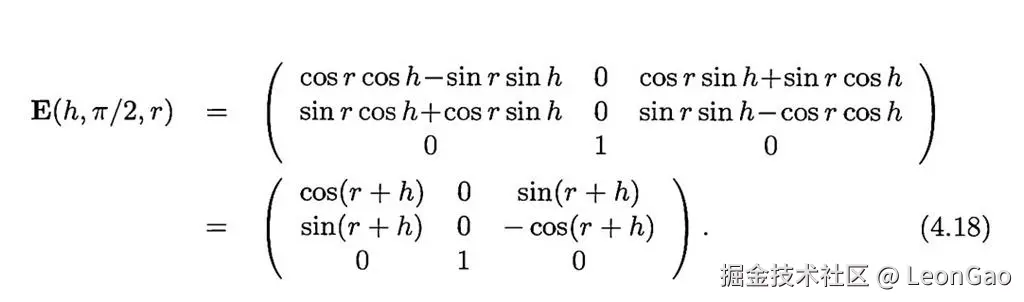

想象一下，你正在设计一个 3D 游戏角色，需要让它灵活地转头、摆臂。这时，你首先要解决的就是如何表示这些旋转动作。早期的开发者们常用欧拉角来描述旋转，就像用三个角度分别控制物体绕 X 轴、Y 轴和 Z 轴的转动。这听起来很直观，但实际用起来却麻烦不断。
最让人头疼的就是 “万向节锁” 问题。就像你把相机装在三脚架上，先上下转，再左右转，转着转着就会发现某个方向突然转不动了 —— 这就是因为三个旋转轴之间相互影响，导致自由度丢失。这就好比舞者被绳子缠住了脚，再优美的舞步也无法施展。
后来，人们尝试用旋转矩阵来表示旋转。这种方法虽然解决了万向节锁问题，但又带来了新的麻烦：一个 3D 旋转需要 9 个数字来存储，计算起来也格外费劲，就像让舞者穿着沉重的铠甲跳舞，既不灵活又耗费体力。
直到四元数的出现，才让旋转表示真正变得优雅起来。它只需要 4 个数字就能描述任意 3D 旋转，计算效率远超旋转矩阵，而且从根本上避免了万向节锁问题。就像给舞者换上了轻盈的舞鞋，让旋转动作行云流水。
四元数的 “基因密码”：四个数字的奥秘
四元数看起来很简单，就是由四个数字组成的 “数组”：[w, x, y, z]。但这四个数字背后却藏着深刻的几何意义。我们可以把它想象成一个 “带角度的轴”——x、y、z 三个数字定义了空间中的一个旋转轴，就像舞者旋转时脚下的那条线；而 w 则代表了绕这个轴旋转的角度，相当于旋转的幅度。
更神奇的是，四元数的运算规则完美地对应了旋转的复合。当你想把两个旋转动作结合起来时，只需要对相应的四元数进行 “乘法” 运算（虽然这个乘法和普通数字的乘法不太一样）。这就好比两个舞者的动作可以无缝衔接，组合成一个新的舞步。
具体来说，四元数的乘法满足一个有趣的规则：如果有两个四元数 q1 和 q2，它们的乘积 q1*q2 表示的是 “先做 q2 的旋转，再做 q1 的旋转”。这种顺序性刚好符合我们对旋转复合的直观理解。
从理论到实践：四元数的旋转魔法
那么，四元数是如何让一个 3D 点完成旋转的呢？这里有个巧妙的过程，可以分成三步：
- 首先，把要旋转的点 [x, y, z] 看作一个 “纯四元数”[0, x, y, z]，也就是 w 分量为 0 的四元数。
- 然后，用我们定义的旋转四元数 q 和它的 “共轭四元数” q'（共轭四元数就是把 x、y、z 三个分量取相反数，即 [w, -x, -y, -z]）做一次特殊的运算：q * p * q'。
- 最后，得到的结果中，x、y、z 三个分量就是旋转后的点的坐标。
这个过程看起来有点绕，但实际上比旋转矩阵的计算高效得多。特别是当需要连续进行多次旋转时，四元数的优势就更加明显了。
代码实现：让四元数跳起来
下面我们用 JavaScript 来实现四元数的基本操作，看看如何用代码让这个 “旋转舞者” 动起来：
// 四元数构造函数
function Quaternion(w, x, y, z) {
this.w = w;
this.x = x;
this.y = y;
this.z = z;
}
// 计算共轭四元数
Quaternion.prototype.conjugate = function() {
return new Quaternion(this.w, -this.x, -this.y, -this.z);
};
// 四元数乘法
Quaternion.prototype.multiply = function(q) {
const w = this.w * q.w - this.x * q.x - this.y * q.y - this.z * q.z;
const x = this.w * q.x + this.x * q.w + this.y * q.z - this.z * q.y;
const y = this.w * q.y - this.x * q.z + this.y * q.w + this.z * q.x;
const z = this.w * q.z + this.x * q.y - this.y * q.x + this.z * q.w;
return new Quaternion(w, x, y, z);
};
// 从轴和角度创建四元数
Quaternion.fromAxisAngle = function(axis, angle) {
const halfAngle = angle / 2;
const sinHalf = Math.sin(halfAngle);
return new Quaternion(
Math.cos(halfAngle),
axis.x * sinHalf,
axis.y * sinHalf,
axis.z * sinHalf
);
};
// 四元数旋转点
Quaternion.prototype.rotateVector = function(v) {
// 创建纯四元数
const p = new Quaternion(0, v.x, v.y, v.z);
// 计算 q * p * q'
const qp = this.multiply(p);
const qpq = qp.multiply(this.conjugate());
// 返回旋转后的向量
return { x: qpq.x, y: qpq.y, z: qpq.z };
};
// 使用示例
// 创建一个绕Y轴旋转90度的四元数（角度以弧度为单位）
const axis = { x: 0, y: 1, z: 0 };
const angle = Math.PI / 2;
const rotationQ = Quaternion.fromAxisAngle(axis, angle);
// 旋转点(0,0,1)
const point = { x: 0, y: 0, z: 1 };
const rotatedPoint = rotationQ.rotateVector(point);
console.log(rotatedPoint); // 输出大约为(1, 0, 0)，符合绕Y轴旋转90度的结果
这段代码实现了四元数的基本功能：创建四元数、计算共轭四元数、进行四元数乘法，以及最重要的 —— 用四元数旋转 3D 点。你可以看到，当我们用绕 Y 轴旋转 90 度的四元数去旋转点 (0,0,1) 时，得到的结果是 (1,0,0)，这完全符合我们的几何直觉。
为什么选择四元数：效率与优雅的双重优势
四元数之所以在计算机图形学中被广泛使用，主要有三个原因：
首先，它节省存储空间。表示一个 3D 旋转，欧拉角需要 3 个数字但有万向节锁问题，旋转矩阵需要 9 个数字，而四元数只需要 4 个数字，既高效又安全。
其次，它的计算效率高。四元数的乘法运算只需要 16 次乘法和 12 次加法，而旋转矩阵的乘法则需要 27 次乘法和 18 次加法。在需要频繁进行旋转计算的场景（比如游戏动画）中，这种效率差异会带来明显的性能提升。
最后，四元数的插值运算非常平滑。当你需要在两个旋转状态之间平滑过渡时（比如让角色的手臂从一个姿势慢慢转到另一个姿势），用四元数进行球面线性插值（Slerp）可以得到非常自然的效果，而用欧拉角插值则可能出现各种奇怪的抖动。
结语：旋转世界的优雅解决方案
四元数就像计算机图形学中的一位优雅舞者，用简洁的四个数字演绎出复杂的三维旋转。它解决了欧拉角的万向节锁问题，又比旋转矩阵更加高效灵活，成为了 3D 图形编程中不可或缺的工具。
下次当你在游戏中看到流畅的角色动画，或者在 3D 建模软件中自如地旋转模型时，不妨想想背后默默工作的四元数 —— 这位用数学之美舞动旋转世界的无名英雄。掌握了四元数，你就掌握了打开高效 3D 旋转世界的一把金钥匙，让你的图形程序更加流畅、更加优雅。
