Three.js+高德地图 实现 3D 散点标注

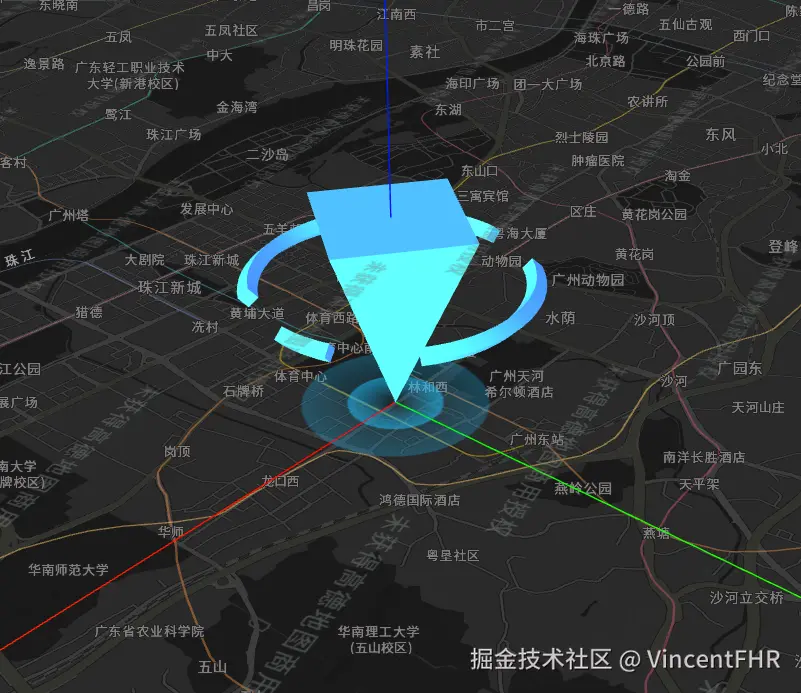

最终的成果展示

由于高德地图涉及到收费的 apikey， 所以这里不方便公开源码， 除非谁能给我一个免费的 apikey。

上一篇 《Three.js 加载 glb 模型实现散点标注》 较为详细地介绍了在 Three.js 中， 怎么加载 glb 格式的 3D 模型， 本文将会跟高德地图结合起来， 在高德地图上， 加入 Three.js 自定的图层， 并实现散点标注。

一、加载高德地图相关依赖

高德地图，详细的使用方法，可以见官方文档，

首先加载 script webapi.amap.com/maps

其次再加载 script webapi.amap.com/loca

顺序不要搞混乱，由于时间关系，这里直接通过 DOM 标签，通过 promise 按顺序引入进来

详细代码如下：

private readonly pluginsList = [
    //编辑多边形
    'AMap.PolyEditor',
    //允许开发者自定义图层的绘制方法
    'AMap.CustomLayer',
    //3D 控制条，旋转、缩放
    'AMap.ControlBar',
    //热力图
    'AMap.Heatmap',
    //3D图层
    'Map3D',
    //叠加自定义的WebGL内容
    'AMap.GLCustomLayer',
    //显示和管理建筑物信息
    'AMap.Buildings',
    //地图尺寸管理
    'AMap.Size',
    //经纬度坐标点
    'AMap.LngLat',
    //加载3D瓦片数据
    'AMap.3DTilesLayer',
    //编辑多边形和折线
    'AMap.PolylineEditor',
    //驾车路线规划
    'AMap.Driving'
  ];

//加载高德地图相关的js
  private async loadGaoDeMapScript(){
    const AMAP_KEY = '8281b6b8f40890205d2a2755b52dbfee';
    return new Promise((resolve, reject) => {
      if (window.AMap && window.Loca){
        resolve();
      }else{
        //加载maps.js
        const script = document.createElement('script');
        script.charset = 'utf-8'
        script.src = `https://webapi.amap.com/maps?v=2.0&key=${AMAP_KEY}&callback=_mapLoaded&plugin=${this.pluginsList.join(',')}`;
        document.head.appendChild(script);
        script.onerror = function () {
          reject(new Error('地图API文件加载失败'));
        }
      }
      window._mapLoaded = function () {
        //加载loca.js
        const arr = [`https://webapi.amap.com/loca?v=2.0.0beta&key=${AMAP_KEY}`];
        let count = 0
        for (let i = 0; i < arr.length; i++) {
          const script = document.createElement('script');
          script.charset = 'utf-8';
          script.src = arr[i];
          document.head.appendChild(script);
          script.onload = function () {
            count = count + 1;
            if (count >= arr.length) {
              resolve();
            }
          }
          script.onerror = function () {
            reject(new Error('地图可视化API文件加载失败'));
          }
        }
      }
    })
  }

二、初始化高德地图

这里相当于把高德地图当成网页背景， 所以需要初始化高德地图。

这里会涉及到比较多的参数设置， 具体可以看高德地图官方文档：

1. center 地图的中心位置，一般是经纬度构成的数组
2. zooms 缩放程度， 例如 [3, 22] 表示缩放程度在 3 与 22 之间
3. viewMode 想要 3D 效果的话， 直接赋值 “3D”
4. pitch 视角倾斜度

代码如下：

public async createMap(){
    return new Promise((resolve, reject) => {
      this.loadGaoDeMapScript().then(() => {
        const containerId = this.config.containerId || 'container';
        const gaodeMap = new AMap.Map(containerId, {
          center: this.config.center,
          resizeEnable: true,
          zooms: [3, 22],
          viewMode: this.config.viewMode,
          defaultCursor: 'default',
          pitch: 30,
          mapStyle: this.config.mapStyle || 'amap://styles/grey',
          expandZoomRange: true,
          rotation: 0,
          zoom: this.config.zoom,
          skyColor: this.config.skyColor,
          //不显示默认建筑物
          showBuildingBlock: false,
          //不显示默认建筑物
          features: ['bg', 'road', 'point'],
          //注意：这个Layer写与不写好像都是没有什么影响
          layers: [
            AMap.createDefaultLayer(),
            new AMap.Buildings({
              zooms: [10, 22],
              zIndex: 2,
              //修改该值会导致显示异常
              //heightFactor: 1.2,
              roofColor: 'rgba(171,211,234,0.9)',
              wallColor: 'rgba(34,64,169,0.5)',
              opacity: 0.7,
              visible: this.config.showBuildingBlock
            })
          ],
          mask: null
        })
        this.map = gaodeMap;
        resolve(gaodeMap);
      })
      .catch((err) => {
        reject(err);
      })
    })
  }

三、自定义 3D 图层

以上第二步，已经创建了高德地图， 获取到 map 这个对象， 现在， 需要根据 map 对象， 创建一个 3D 图层， 加入高德地图中， 下面代码 createGlCustomLayer 这个方法，将会创建 3D 图层， 并在 init 里面， 实例化 Three.js 相关的 Scene、 Camera、 Renderer ， 最后在 render 里面，更新下相机状态， 使之渲染不出现异常。

//创建非独立图层
  createGlCustomLayer () {
    return new Promise((resolve) => {
      const layer = new AMap.GLCustomLayer({
        zIndex: 120,
        //设置为true时才会执行init
        visible: true,
        init: (gl) => {
          this.initThree(gl);
          resolve(layer);
        },
        render: (gl) => {
          //注意：这个方法是放在关键帧里面执行的，所以调用会非常频繁
          this.updateCamera();
          this.map.render();
        }
      })
      this.map.add(layer);
    })
  }


 //初始化three实例
  initThree (gl) {
    //第1步：创建scene
    this.scene = new Scene();
    //第2步：创建camera，注意这里并没有设置相机的位置，而是在关键帧方法里面执行updateCamera，从而设置相机位置
    const { clientWidth, clientHeight } = this.container;
    this.camera = new PerspectiveCamera(60, clientWidth / clientHeight, 100, 1 << 30);
    //第3步：创建renderer，注意这里多加设置了渲染器的上下文gl
    const renderer = new WebGLRenderer({
      alpha: true,
      antialias: false,
      precision: 'highp',
      context: gl
    });
    renderer.setSize(clientWidth, clientHeight);
    renderer.setPixelRatio(window.devicePixelRatio);
    //必须设置为false才能实现多个render的叠加
    renderer.autoClear = false;
    renderer.setClearAlpha(0);
    this.renderer = renderer;
  }

  //更新相机
  updateCamera () {
    const { scene, renderer, camera, customCoords } = this;
    if (!renderer) {
      return;
    }
    //重新定位中心，这样才能使当前图层与Loca图层共存时显示正常
    if (this.center) {
      customCoords.setCenter(this.center);
    }
    const { near, far, fov, up, lookAt, position } = customCoords.getCameraParams();
    //近平面
    camera.near = near;
    //远平面
    camera.far = far;
    //视野范围
    camera.fov = fov;
    camera.position.set(...position);
    camera.up.set(...up);
    camera.lookAt(...lookAt);
    //更新相机坐标系
    camera.updateProjectionMatrix();
    renderer.render(scene, camera);
    //这里必须执行，重新设置 three 的 gl 上下文状态
    renderer.resetState();
  }

  //设置图层中心坐标，非常重要
  updateCenter (lngLat) {
    if (lngLat instanceof Array && lngLat.length === 2) {
      this.customCoords.setCenter(lngLat);
    }
  }

同时， 页面需要监听下尺寸变化， 尺寸变化需要更新下相机的宽高比， 使之不会变形。

 //尺寸监听
  eventListener () {
    window.addEventListener('resize', () => {
      const { clientWidth, clientHeight } = this.container;
      if (this.camera) {
        this.camera.aspect = clientWidth / clientHeight;
      }
    })
  }
