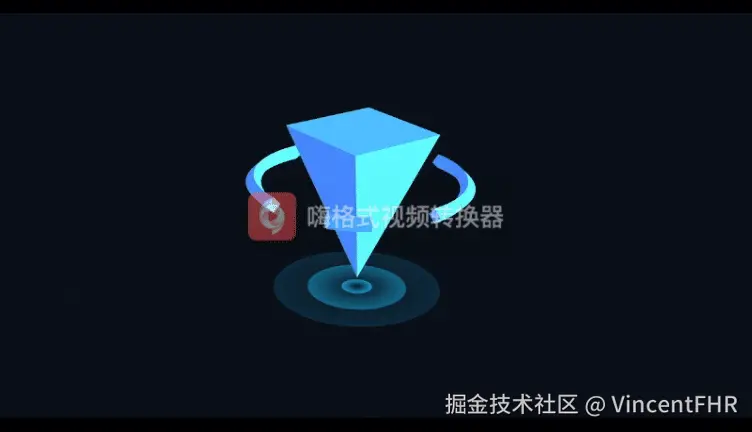

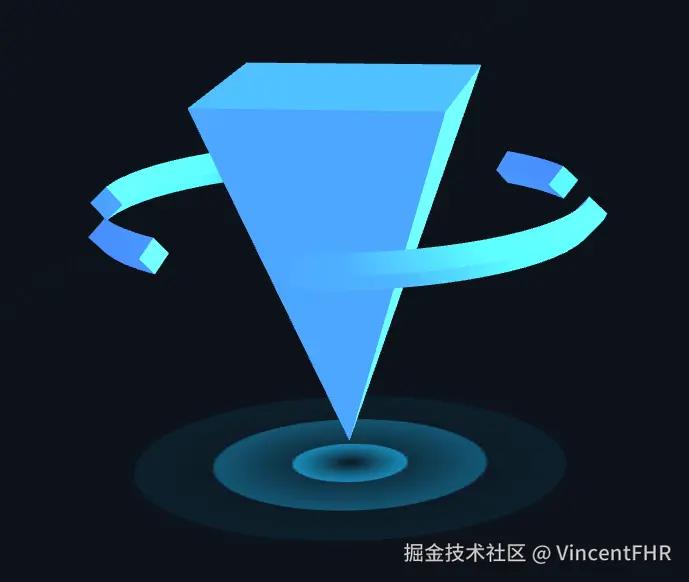

最终成果
注：上面链接用 vpn 访问， 另外，写这篇文章是为了高德地图3D标注做准备。
js添加动画效果：
模型下载并查看
首先，这个模型是网上寻找的， 并且格式是 GLB 格式。 下载了之后， 怎么预览呢？
查看 3D GLB 格式的文件， 可以将文件拖拽到下面这个网站进行预览：

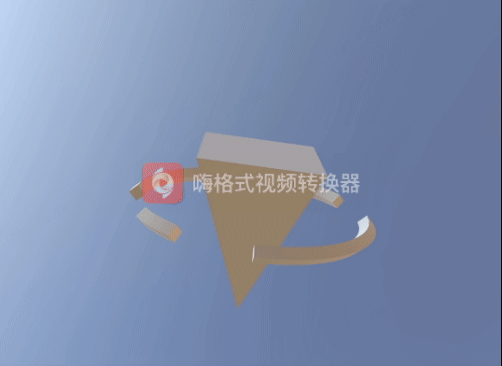

预览结果：
可以看到，这个文件似乎是白色的， 我们可以重新设置下材质，改变其颜色。
一、创建 Scene、Camera、 Renderer、 OrbitControls
为了看上面这个模型，首先搭建 3D 场景， 最典型的 3D 场景， 包括：
- Scene 创建 3D 世界
- Camera 照相机， 拍摄每一帧的页面
- Renderer 渲染器，将相机拍摄的画面，渲染在网页上
- OrbitControls 轨道控制器， 控制鼠标拖拽， 相机位置
典型代码如下：
import * as THREE from 'three';
import {
OrbitControls
} from "three/examples/jsm/controls/OrbitControls";
export class Basic {
public dom: HTMLElement;
public scene: THREE.Scene;
public camera: THREE.PerspectiveCamera;
public renderer: THREE.WebGLRenderer;
public controls: OrbitControls;
constructor(dom: HTMLElement) {
this.dom = dom;
this.initScenes();
this.setControls();
}
initScenes() {
//第1步，Scene，初始化场景
this.scene = new THREE.Scene();
//第2步，Camera，初始化照相机，并摆好照相机的位置
this.camera = new THREE.PerspectiveCamera(30, window.innerWidth / window.innerHeight, 1, 10000);
this.camera.position.set(-450, 180, -600);
//第3步，设置好渲染器
this.renderer = new THREE.WebGLRenderer({
//透明，设置整个canvas是否透明，true的话，会显示大背景颜色，false的话，会覆盖大背景颜色
alpha: true,
//抗锯齿，true的话，放大缩小后，线条更加圆润
antialias: true,
});
//设置屏幕像素比
this.renderer.setPixelRatio(window.devicePixelRatio);
this.renderer.setSize(window.innerWidth, window.innerHeight);
this.dom.appendChild(this.renderer.domElement);
}
//设置轨道控制器，主要目的是实现放大缩小、拖拽、点击， 原理是控制照相机的运行轨迹
setControls() {
//初始化轨道控制器
this.controls = new OrbitControls(this.camera, this.renderer.domElement);
//这个是用来干什么的，暂时不是很清楚
this.controls.autoRotateSpeed = 3
//使动画循环使用时阻尼或自转，意思是否有惯性，设置为true，拖拽有惯性，更加丝滑
this.controls.enableDamping = true;
//动态阻尼系数 就是鼠标拖拽旋转灵敏度（设置为0.05就可以，具体效果也不是很清楚）
this.controls.dampingFactor = 0.05;
//是否可以缩放
this.controls.enableZoom = true;
//设置相机距离原点的最近距离（如果想要放大，这个值可以缩小）
this.controls.minDistance = 100;
//设置相机距离原点的最远距离（如果想要缩小，这个值可以放大）
this.controls.maxDistance = 400;
//是否开启右键拖拽（设置为true时，动画效果不好控制，所以还是不要右键操作了）
this.controls.enablePan = false;
}
}
二、加载四棱锥模型
首先，加载上面的四棱锥模型， 然后，重新创建一个材质， 将颜色改成需要的颜色，这时候，由于材质是感光的， 最好还是加上光线。
加载模型的方法如下：
loadOneModel(sourceUrl) {
const loader = new GLTFLoader();
return new Promise(resolve => {
loader.load(sourceUrl, (gltf) => {
const mesh = gltf.scene.children[0];
resolve(mesh);
},
function (xhr) {
console.log(xhr);
},
function (error) {
console.log('loader model fail' + error);
})
})
}
模型加载完毕， 需要添加光线，改变其材质， 并加入到 3D 世界中， 代码如下：
async createMainMesh() {
const hemiLight = new HemisphereLight(0xffffff, 0x8d8d8d, 2);
hemiLight.position.set(100, 0, 0);
this.scene.add(hemiLight);
const dirLight = new DirectionalLight(0xffffff, 1.5);
dirLight.position.set(100, 10, 10);
this.scene.add(dirLight);
//加载模型
const model: any = await this.loadOneModel('../../../static/models/taper2.glb');
//给模型换一种材质
const material = new MeshStandardMaterial({
//自身颜色
color: 0x1171ee,
//透明度
transparent: true,
opacity: 1,
//金属性
metalness: 0.0,
//粗糙度
roughness: 0.5,
//发光颜色
emissive: new Color(0xff0000),
emissiveIntensity: 0.2,
//blending: THREE.AdditiveBlending
});
//model.material = material;
model.traverse((child: any) => {
if (child.isMesh) {
child.material = material;
}
});
model.scale.set(1, 1, 1);
model.position.set(0, 0, 1);
model.rotateZ(Math.PI / 4);
this.mainModel = model;
this.scene.add(model);
}
三、加载底座

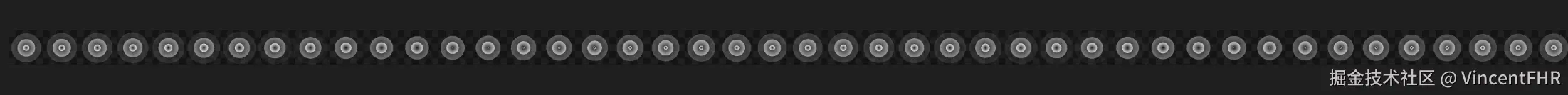

底座的贴图如下：
看到前面展示的效果， 底座应该是水波纹的圈圈， 为什么贴图是这个样子呢？
其实就是为了控制每一帧的样式， 画了个长帧图， 每一帧切换一副， 从而达到水波纹涟漪的效果。
第一步，加载水波纹平面
平面是类似一个正方形， 材质贴图用到上面的贴图， 代码如下：
async createTrayMesh() {
const model: any = await this.loadOneModel('../../../static/models/taper1-p.glb');
const loader = new TextureLoader();
const texture = await loader.loadAsync('../../../static/images/wave.png');
const { width, height } = texture.image;
this.frameX = width / height;
texture.wrapS = texture.wrapT = RepeatWrapping;
//设置xy方向重复次数，x轴有frameX帧，仅取一帧
texture.repeat.set(1 / this.frameX, 1);
const material = new MeshStandardMaterial({
color: 0x1171ee,
map: texture,
transparent: true,
opacity: 0.8,
metalness: 0.0,
roughness: 0.6,
depthTest: true,
depthWrite: false
});
model.material = material;
this.waveTexture = texture;
this.trayModel = model;
this.scene.add(model);
}
第二步，记录贴图帧数
上面代码中，记录了宽高比 frameX， 这样贴图 y 轴重复为 1， 即 y 轴全部由贴图的高度填充； x 轴的重复为 1/frameX , 即 x 轴由贴图长度的 1/frameX 来填充。 后面的关键帧动画会根据 frameX 这个参数，不断推进 offset， 达到一帧一帧移动的效果。
this.frameX = width / height;
texture.wrapS = texture.wrapT = RepeatWrapping;
//设置xy方向重复次数，x轴有frameX帧，仅取一帧
texture.repeat.set(1 / this.frameX, 1);
四、帧动画
动画目标如下
- 四棱柱不断旋转
- 底座实现水波纹效果
代码入下：
render() {
requestAnimationFrame(this.render.bind(this));
this.renderer.render(this.scene, this.camera);
this.controls && this.controls.update();
if(this.mainModel){
this.mainModel.rotation.z += 0.02;
}
if(this.trayModel && this.waveTexture){
this.offset += 0.6;
this.waveTexture.offset.x = Math.floor(this.offset) / this.frameX;
}
}
彩蛋
为什么写的这么简单？ 其实这只是做个小铺垫， 后面会在高德地图的基础上， 加上 three.js 图层， 并将上面这个四棱柱的模型， 应用在高德地图上面，后续会更新博文。

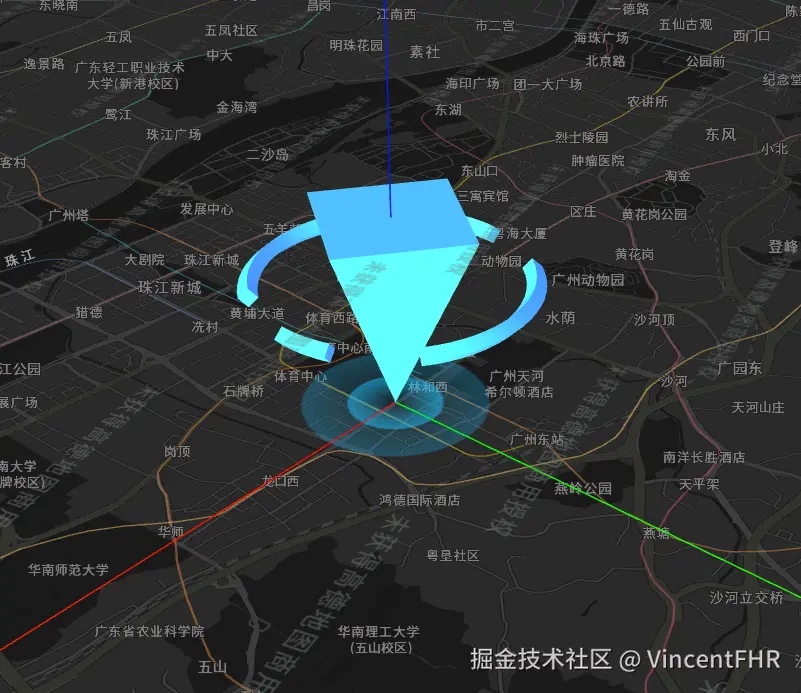

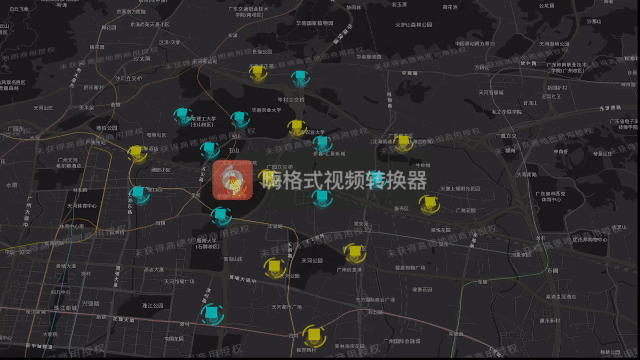

gif 效果如下， 3D 效果：
