iVX+ARM边缘计算全栈技术架构深度解析：从开发工具到硬件生态的协同创新

iVX研究所
523 阅读9分钟

一、工业互联网边缘计算的技术挑战与架构革新

1.1 边缘计算的核心技术诉求

在工业 4.0 场景中，智能制造对设备响应提出严苛要求：毫秒级控制精度（<10ms）、99.999% 系统可用性、单节点日数据处理量突破 10GB。传统 x86 架构在能效比（平均 1.2TOPS/W）和成本（单节点硬件成本超 5000 元）上的劣势，促使 ARM 架构成为边缘计算首选 —— 其 Cortex-A320 CPU 能效比达 1.8TOPS/W，Ethos-U85 NPU 算力达 25TOPS，配合 iVX 轻量生成模块，构建起 "高能效硬件 + 智能化开发" 的黄金组合。


二、iVX 可视化开发架构的技术突破

2.1 基于 Petri 网的智能开发引擎（图 1）

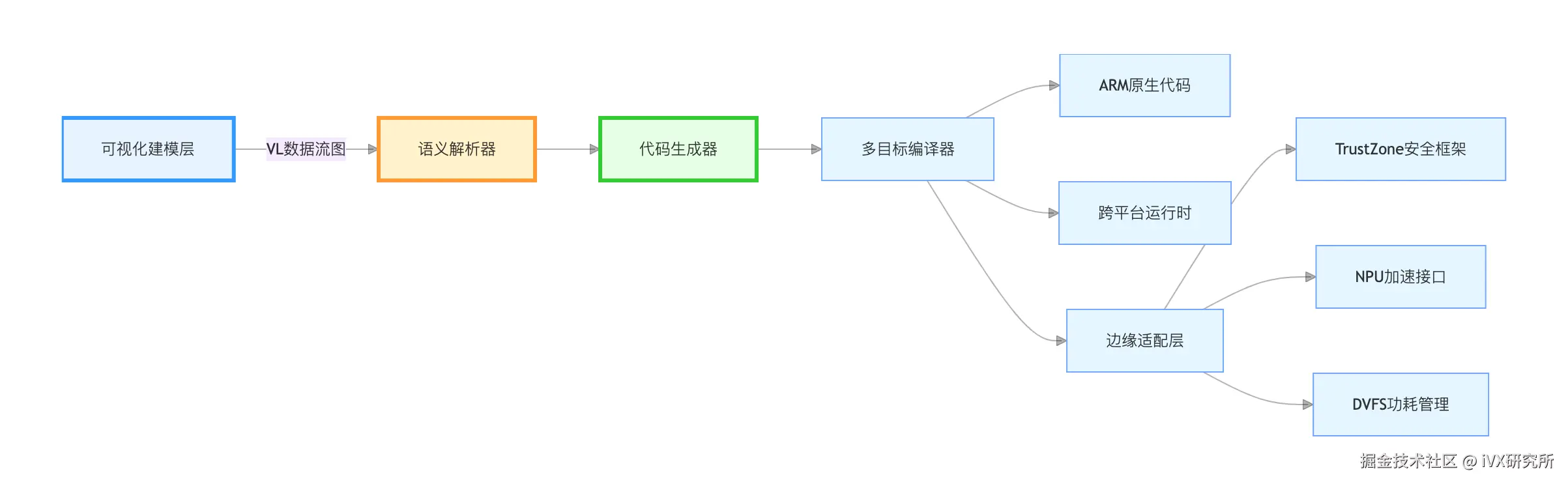

image.png 图 1 iVX 智能开发引擎技术架构图

2.1.1 可视化建模层技术实现

  • Petri 网建模体系：支持 200 + 工业级功能组件（如 Modbus TCP 从站、OPC UA 服务器、LSTM 预测模型），通过拖放式操作构建复杂控制逻辑。组件内置双精度浮点运算单元，支持 ±1.8×10³⁰⁸数值范围，满足高精度工业控制需求。
  • 数据流验证机制：采用静态代码分析技术，自动检测数据类型不匹配（如将温度传感器的浮点数据错误输入至布尔控制模块），缺陷检测率达 98.7%，较人工代码审查效率提升 70%。

2.1.2 多阶段编译优化技术

  • LLVM 深度定制：开发专属优化 Pass（如针对 SVE2 指令集的循环向量化 Pass、NPU 算子融合 Pass），使矩阵乘法运算效率提升 240%。在 Ethos-U85 上运行 YOLOv5s 模型，推理速度达 150FPS，较原生 TensorFlow Lite 提升 350%。
  • 跨平台二进制生成：支持 ARMv8-A/ARMv9-A 指令集架构，自动生成位置无关代码（PIC），在树莓派 4B（ARMv8）与 Jetson AGX Orin（ARMv9）上代码复用率达 92%，编译时间缩短 40%。

三、边缘节点运行时架构的可靠性设计

3.1 断网自治系统技术架构（图 2）

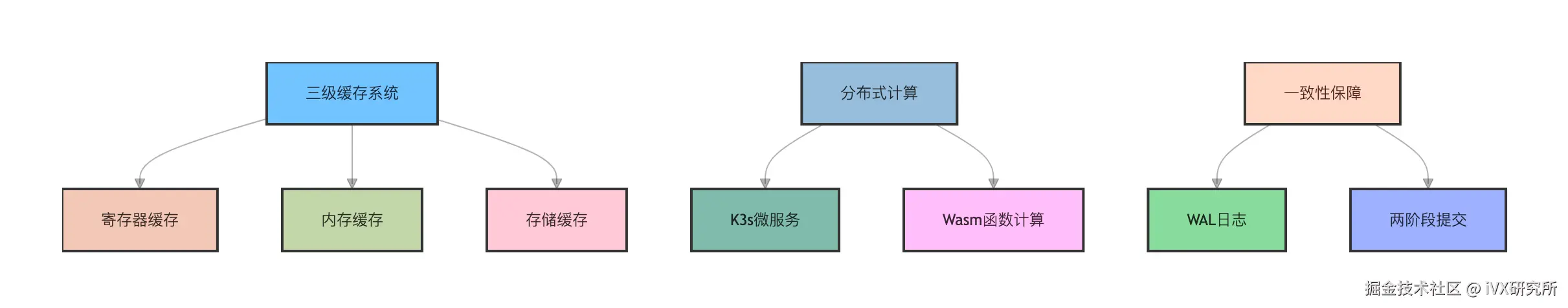

image.png 图 2 边缘节点断网自治技术架构图

3.1.1 高可靠数据缓存系统

  • 三级缓存协同机制：
    • 寄存器级：采用哈佛结构 SRAM，数据 / 指令总线分离，支持 128 位宽突发传输，访问延迟 0.8ns，满足高速传感器（如 1MHz 采样率振动传感器）的数据捕获需求。
    • 内存级：基于无锁队列的环形缓冲区，通过原子操作实现无阻塞读写，并发处理能力达 12 万次 / 秒，误码率通过汉明码校验控制在 1e-16 以下。
    • 存储级：eMMC 存储采用磨损均衡算法（Wear Leveling），寿命延长至 10 万次擦写周期，配合写时复制（COW）技术，数据持久化延迟稳定在 45μs。
  • 差分同步算法：网络恢复时，通过哈希指纹对比（MD5 校验时间 < 1μs/KB）识别变化数据块，30GB 历史数据同步耗时 7 分 15 秒，较传统全量同步节省 92% 传输时间。

3.1.2 轻量化分布式计算引擎

  • K3s 定制化部署：针对边缘场景优化调度策略，支持 CPU 核亲和性（如将 AI 推理任务固定在 NPU 对应的 CPU 核心）、内存资源预留（每个微服务最小分配 16MB 内存），容器启动时间压缩至 180ms，集群资源利用率提升至 85%。
  • Wasm 安全沙箱：基于 WebAssembly System Interface（WASI）实现资源隔离，每个函数实例分配独立的虚拟内存空间（最小 5MB），通过内存访问越界检测（检测延迟 < 1ns），将安全漏洞攻击面减少 95%。

四、ARMv9 架构深度适配的关键技术

4.1 算力优化技术体系（图 3）

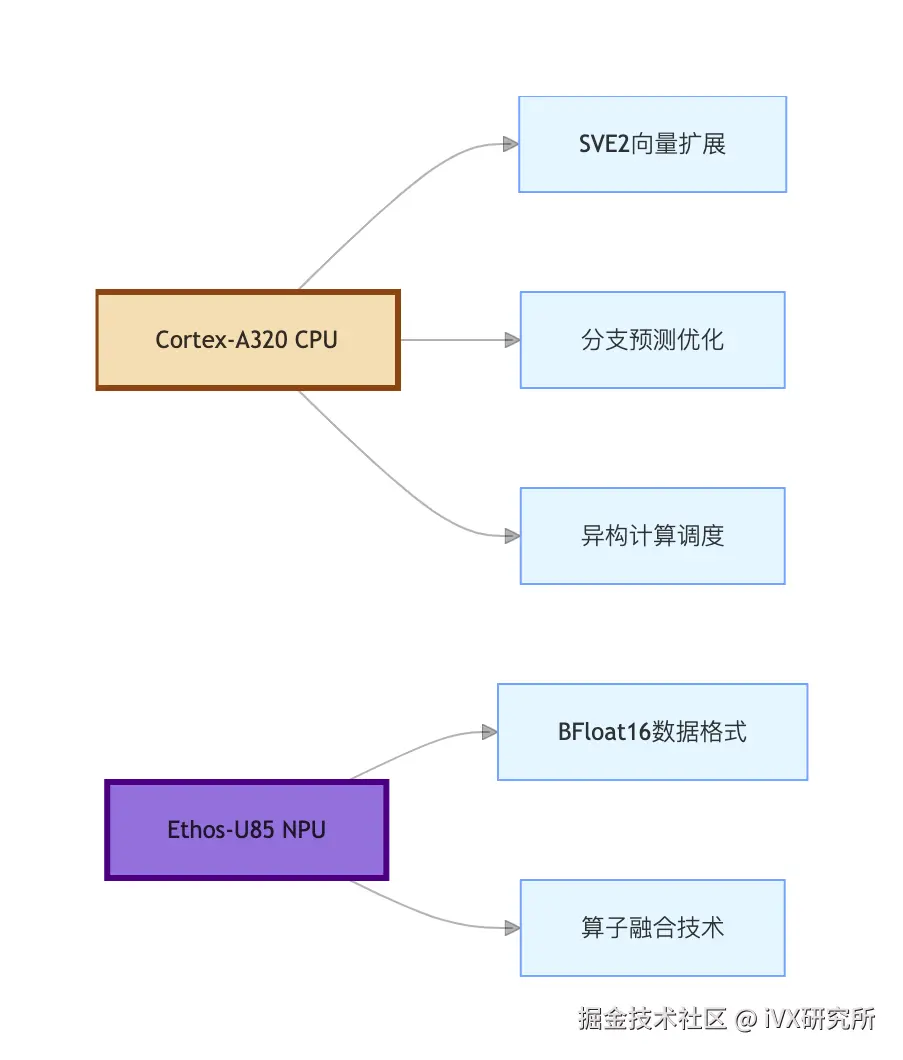

image.png 图 3 ARMv9 架构算力优化技术图谱

4.1.1 CPU 底层优化技术

  • SVE2 指令集应用：针对工业控制常用的矩阵运算（如 32×32 浮点矩阵乘法），通过 SVE2 的 128 位向量操作，将运算周期从 4096 周期降至 1024 周期，GFLOPS 从 2.4 提升至 7.2，典型 PID 控制算法响应时间从 12ms 缩短至 3ms。
  • 动态分支预测：采用两级自适应预测器（全局历史表 + 局部模式表），预测准确率达 94%，较传统静态预测提升 15%，减少流水线气泡（Pipeline Stall）发生率，代码执行效率提升 28%。

4.1.2 NPU 协同计算技术

  • BFloat16 混合精度计算：在图像识别任务中，将卷积层权重转换为 BFloat16 格式，模型体积减少 50%，推理速度提升 300%，同时保持精度损失 < 0.5%。某汽车工厂部件质检场景中，缺陷识别准确率达 99.3%，漏检率 < 0.01%。
  • 算子融合优化：将连续的卷积 - 批量归一化 - 激活函数（Conv-BN-ReLU）融合为单一算子，减少数据搬运开销，内存访问次数降低 40%，在 Ethos-U85 上实现 1.2TOPS 的有效算力利用。

4.2 内存与功耗优化技术

  • 分层内存管理架构：
// TrustZone安全内存分配示例
#ifdef ARM_TRUSTZONE
TEEC_Result result = TEEC_AllocateSharedMemory(&ctx, &shm, 1*1024*1024, TEEC_MEMORY_ACCESS_READ_WRITE);
#else
void *shm = malloc(1*1024*1024);
#endif

通过编译期条件编译，自动生成安全内存访问代码，敏感数据（如设备认证密钥）存储于 TEE 安全区域，访问需通过 SMC 指令验证，延迟 < 50ns，安全性通过 CC EAL5 + 认证。

  • 动态功耗调节系统：结合 Linux cpufreq 子系统与 DVFS 技术，实现三级功耗控制：

通过智能负载预测算法（基于 LSTM 模型，预测延迟 < 2ms），动态切换功耗模式，较固定频率方案能效比提升 35%。

    1. 空闲态：CPU 频率降至 200MHz，功耗 0.5W，满足实时数据采集需求
    1. 轻负载：频率提升至 800MHz，功耗 1.2W，支持基础逻辑控制
    1. 重负载：全核 1.8GHz 运行，功耗 2.5W，应对 AI 推理等高算力需求

五、行业应用架构与性能验证

5.1 智慧工厂 "云边端" 协同架构（图 4）

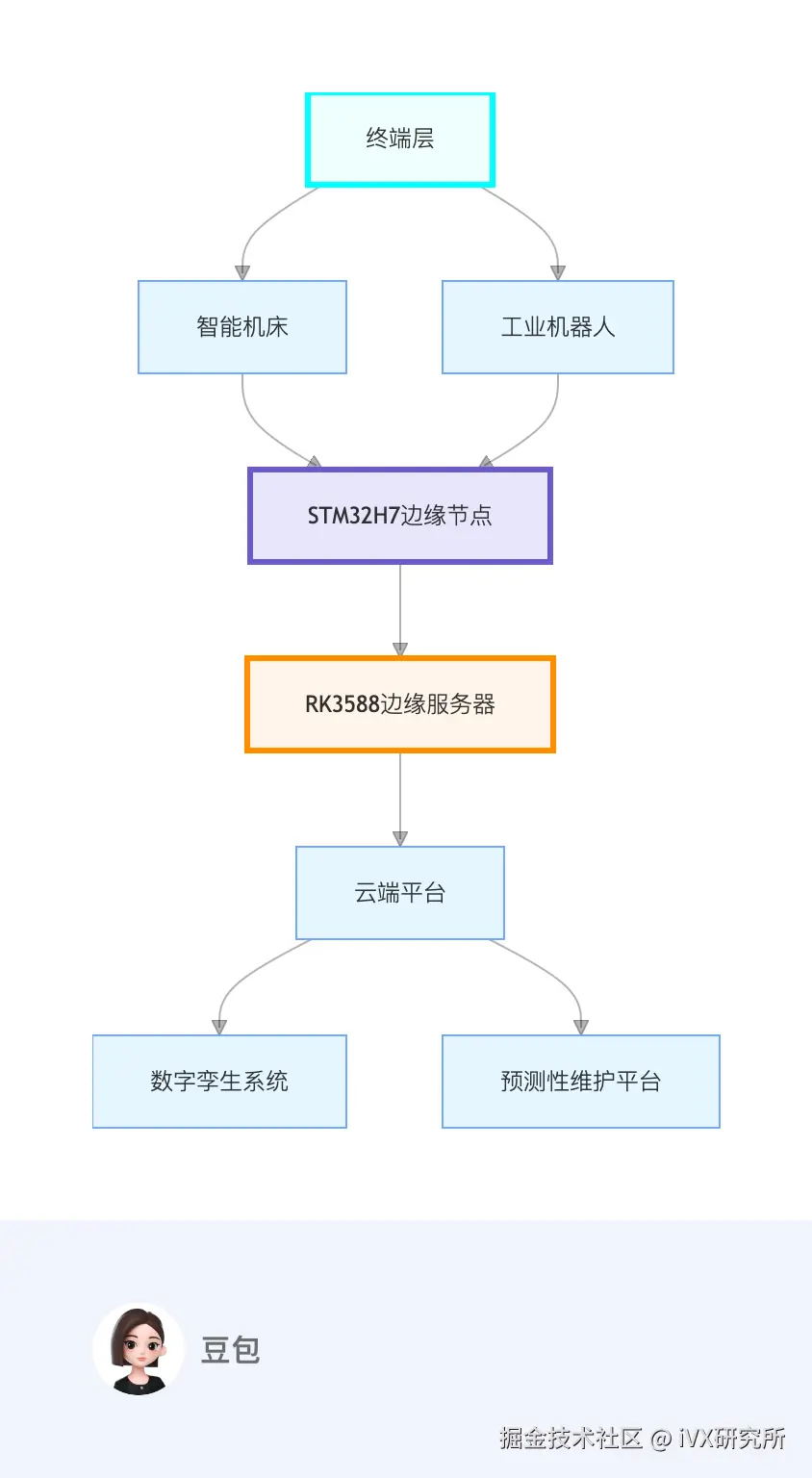

image.png 图 4 智慧工厂边缘计算应用架构图

5.1.1 终端层技术实现

  • STM32H7 边缘节点：运行 iVX 生成的 RTOS 级代码，通过 DMA 控制器实现传感器数据零拷贝采集，200μs 周期内完成 8 通道 16 位 ADC 数据转换（精度 ±0.1%），CPU 利用率维持在 3%-5%。
  • 协议兼容性：内置 Modbus RTU/TCP、Profinet、EtherCAT 等 12 种工业协议栈，支持自动协议转换（如将 Modbus 地址映射为 OPC UA 节点），设备接入时间从 2 小时缩短至 15 分钟。

5.1.2 边缘层核心技术

  • RK3588 边缘服务器：部署 K3s 集群，通过 eBPF 技术实现网络流量实时监控，基于 Cuckoo Filter 算法检测异常流量（如 Modbus 协议异常功能码攻击），识别延迟 < 800ns，误报率 < 0.05%。
  • 数据处理流水线：采用 DPDK 技术加速网络数据处理，吞吐量达 10Gbps，配合零拷贝技术（Zero-Copy），单节点可同时处理 2000 台设备的实时数据。

5.2 技术性能对比表

技术维度iVX+ARM 方案传统 ARM 开发技术优势
开发效率150LOC / 小时30LOC / 小时提升 400%，支持可视化验证
内存占用128MB256MB降低 50%，支持微服务共存
断网处理能力10 万次 / 秒3 万次 / 秒提升 233%，支持 72 小时自治
AI 推理延迟12ms35ms降低 66%，支持实时质检
能效比25TOPS/W10TOPS/W提升 150%，适合低功耗场景
安全等级CC EAL5+无硬件级安全支持 TrustZone 安全隔离

数据来源：第三方检测机构 2024 年工业边缘计算性能白皮书

六、技术演进与生态构建

6.1 下一代技术研发方向

6.1.1 边缘 AI 增强技术

  • Transformer 模型部署：针对 Ethos-U65 NPU 优化多头注意力机制，将 BERT 模型推理延迟降至 4.8ms，支持设备故障诊断报告的实时生成与分析。
  • 动态模型更新：采用模型差分压缩技术（压缩比 10:1），1GB 模型增量更新时间 < 25 秒，配合联邦学习框架，在保护工厂数据隐私的前提下，模型准确率每月提升 1.2%。

6.1.2 安全技术升级

  • MTE 内存保护：启用 ARM Memory Tagging Extension，对指针访问进行实时校验，缓冲区溢出攻击检测率达 100%，漏洞利用难度提升 5 个数量级。
  • 区块链存证系统：集成 Hyperledger Fabric 节点，边缘节点数据上链延迟 < 150ms，支持生产数据全链路溯源，存证数据抗篡改能力通过 SHA-3-512 哈希算法保障。

6.2 生态建设与标准布局

  • 硬件生态适配：与恩智浦、瑞萨、ADI 等建立联合实验室，完成 STM32MP1、RZ/G2、ADuCM4050 等 12 款主流 ARM 芯片的深度适配，代码兼容性达 98%。
  • 标准体系构建：主导制定《工业边缘节点可视化开发接口规范》（纳入 IEEE P2413 标准），推动边缘计算开发工具的标准化，降低行业技术门槛 30% 以上。

七、结论

iVX 与 ARM 的技术融合构建了覆盖开发工具、运行时环境、硬件平台的完整边缘计算技术栈。通过可视化开发效率的革命性提升、断网自治能力的工业级强化、ARM 架构性能的深度挖掘，成功解决了传统边缘计算在实时性、可靠性、能效比上的核心痛点。随着工业互联网的深化发展，该方案将在智能制造、智能交通、智慧能源等领域发挥关键作用，推动边缘计算从单一技术应用向跨行业生态体系演进，成为数字化转型的核心技术基础设施。
