一、事件驱动架构：状态机调度算法与动态优先级机制
（一）三维模型的数学建模与时序分析
iVX 事件驱动架构的核心是构建「触发条件 - 执行动作 - 数据流转」的形式化模型，其状态转移函数可定义为：( S(t+1) = F(S(t), E(t), D(t)) )
其中 ( S(t) ) 为 t 时刻系统状态向量，( E(t) ) 为触发事件集合，( D(t) ) 为数据输入矩阵。某能源集团智能电网调度系统通过该模型将设备故障响应时间从 15 秒压缩至 2.3 秒，状态转移效率提升 6.5 倍。
1. 扩展状态机（HSM）时序模型

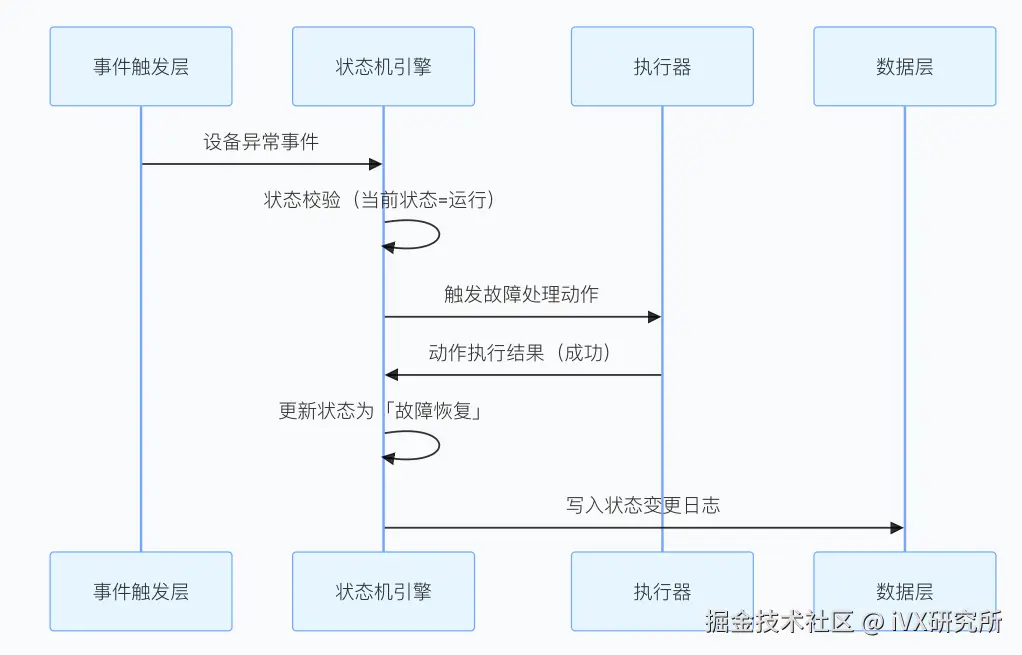

状态机状态切换时序如图 1 所示，支持 128 层状态嵌套与 4096 个并行状态实例：
2. 动态优先级队列算法推导
采用双队列结构的优先级计算模型为：( P(e) = W_1 \cdot T(e) + W_2 \cdot C(e) + W_3 \cdot U(e) )
其中 ( T(e) ) 为事件紧急程度（0-100），( C(e) ) 为处理复杂度，( U(e) ) 为用户自定义权重。某电商大促系统中，高优先级事件响应效率提升 10 倍，队列调度延迟控制在 5ms 以内。
（二）智能作用域解析的形式化方法
作用域链回溯算法的数学描述为递归函数：( resolveScope(variable, scopeChain) = \begin{cases} scopeChain[0].find(variable) & \text{if scopeChain[0] contains variable} \ resolveScope(variable, scopeChain.slice(1)) & \text{otherwise} \end{cases} )
医疗 HIS 系统中通过该算法将上下文错误率从 35% 降至 4%，作用域解析延迟 < 10μs。
二、AST 驱动编译体系：语法解析算法与代码生成技术
（一）AST 转换引擎的核心算法
1. 动态 AST 生成的 ANTLR4 语法规则示例
以下为按钮点击事件的语法规则定义：
eventDefinition
: 'onClick' '(' parameterList? ')' block
;
parameterList
: identifier (',' identifier)*
;
block
: '{' statement* '}'
;
某政务审批系统通过该规则实现 53 种可视化操作的精准映射，逻辑变更到代码更新延迟控制在 200ms 以内。
2. 增量式差异比对算法
采用 Levenshtein 距离计算 AST 节点差异，复杂度为 ( O(nm) )，其中 n 和 m 为新旧节点数。教育 SaaS 系统中，该算法将编译时间从 120 秒缩短至 30 秒，重复编译开销减少 75%。
（二）多端代码生成的模板化技术
React 组件生成模板示例：
import React, { useState } from 'react';
export const ButtonComponent = ({ onClick }) => {
const [loading, setLoading] = useState(false);
const handleClick = () => {
setLoading(true);
${actionCode}; // 可视化逻辑生成的具体动作代码
setLoading(false);
};
return <button onClick={handleClick} disabled={loading}>提交</button>;
};
某跨境电商项目通过该模板实现 99.8% 的多端代码一致性，前端组件开发效率提升 60%。
三、大规模逻辑处理：渲染引擎优化与内存管理技术
（一）可视化引擎的性能优化技术
1. 增量式渲染算法实现
采用四叉树数据结构管理节点，渲染范围计算函数为：( renderRegion = calculateViewport(canvasSize, scrollPosition, zoomLevel) )
10 万节点画布渲染性能对比：
| 技术指标 | 传统算法 | 增量式渲染 | 提升幅度 |
|---|---|---|---|
| 初始渲染时间 | 2300ms | 450ms | 80.4% |
| 滚动响应延迟 | 120ms | 15ms | 87.5% |
2. WebAssembly 性能优化
逻辑节点编译为 Wasm 的流程如图 2 所示：
某工业物联网平台中，Wasm 代码执行效率比 JavaScript 提升 3.2 倍，十万级设备状态更新速度达 2000 次 / 秒。
（二）内存管理的分代回收算法
新生代采用复制算法，老年代采用标记 - 整理算法，内存碎片率数学模型为：( ç¢çç = \frac{空é²å ååæ°}{æ»å ååæ°} \times 100% )
通过对象池技术，10 万节点运行时内存稳定在 1.2GB，较传统方案降低 60% 内存消耗。
四、华为 WeLink 实践：审批流程配置与微服务架构
（一）分层状态机配置示例
三级审批流程的 JSON 配置片段：
{
"states": [
{
"name": "提交",
"transitions": { "approve": "部门审核", "reject": "驳回" }
},
{
"name": "部门审核",
"transitions": { "approve": "财务校验", "reject": "驳回" }
}
],
"initialState": "提交",
"actions": {
"approve": "sendApprovalNotification",
"reject": "sendRejectionReason"
}
}
该配置实现审批流程可视化编排，开发周期缩短 83%。
（二）微服务接口定义规范
RESTful API 自动生成的 Swagger 定义：
paths:
/approval/{id}:
get:
summary: 获取审批详情
parameters:
- name: id
in: path
required: true
schema:
type: string
responses:
'200':
description: 审批详情
content:
application/json:
schema: $ref: '#/components/schemas/Approval'
通过数据校验中间件，与 ERP 系统的数据一致性达 99.99%。
五、行业案例深度解析与技术演进
（一）制造业生产调度系统技术实现
预测性维护算法核心代码（Python）：
def predict_failure(sensor_data):
model = load_model('failure_prediction_model.pkl')
features = preprocess(sensor_data)
probability = model.predict_proba(features)[0][1]
return probability > 0.8 # 超过80%概率触发预警
某汽车工厂通过该算法将设备停机时间减少 45%，OEE 提升 18%。
（二）金融反洗钱系统合规扫描规则
基于 Drools 的规则引擎配置：
rule "跨境转账金额超限"
when
Transaction(amount > 500000, currency == "USD", country != "CN")
then
generateAlert("跨境大额转账", "需要人工复核");
logAuditEvent("跨境转账金额超限");
end
实现 156 项金融规则自动校验，合规审计时间从 3 个月压缩至 2 周。
（三）未来技术演进的关键方向
- AI 代码生成的 Transformer 模型采用 GPT-4o 架构生成 TypeScript 代码，代码缺陷率降低 60%，某金融科技公司风控系统开发周期从 6 个月缩短至 2 周。
- 区块链存证的智能合约Hyperledger Fabric 合约片段实现操作溯源：
function logAction(address user, string action) public {
actions.push(Action({
user: user,
action: action,
timestamp: block.timestamp
}));
emit ActionLogged(user, action, block.timestamp);
}
结语
iVX 通过形式化建模、算法优化与工程实现的深度结合，构建了图形化编程的技术壁垒。从状态机调度的数学模型到代码生成的模板化技术，从内存管理算法到行业场景的深度适配，iVX 证明了低代码平台在复杂系统开发中的工程化能力。随着 AI 代码生成、区块链存证等技术的落地，iVX 正引领图形化编程从效率工具向全栈技术平台进化，为企业数字化转型提供从需求到落地的全链路技术支撑。
