通俗易懂解析Android View绘制流程

Android童话镇
173 阅读3分钟

用通俗易懂的方式拆解这篇Android View绘制流程的文章，并补充关键细节：


一、View的诞生故事（比喻版）
想象你要装修房子：

  1. 开发商交房（Activity创建）时，先安装门窗框架（PhoneWindow和DecorView）

  2. 你设计户型图（setContentView）时：

    • 开发商提供毛坯房（DecorView）
    • 划分出客厅区（标题栏）和装修区（android.R.id.content）

  3. 正式使用前要经过三道工序：

    • 量房阶段（measure）：确定每个房间尺寸
    • 摆家具阶段（layout）：确定每个家具位置
    • 粉刷阶段（draw）：墙面装饰上色

二、核心角色关系

  1. Activity是房东：负责整体事务协调
  2. Window是物业管家：管理房屋结构
  3. View是装修工人：具体执行每个细节
  4. ViewRootImpl是工程监理：协调测量、施工顺序
  5. WMS是城市规划局：最终审批房屋建设

三、绘制流程关键细节

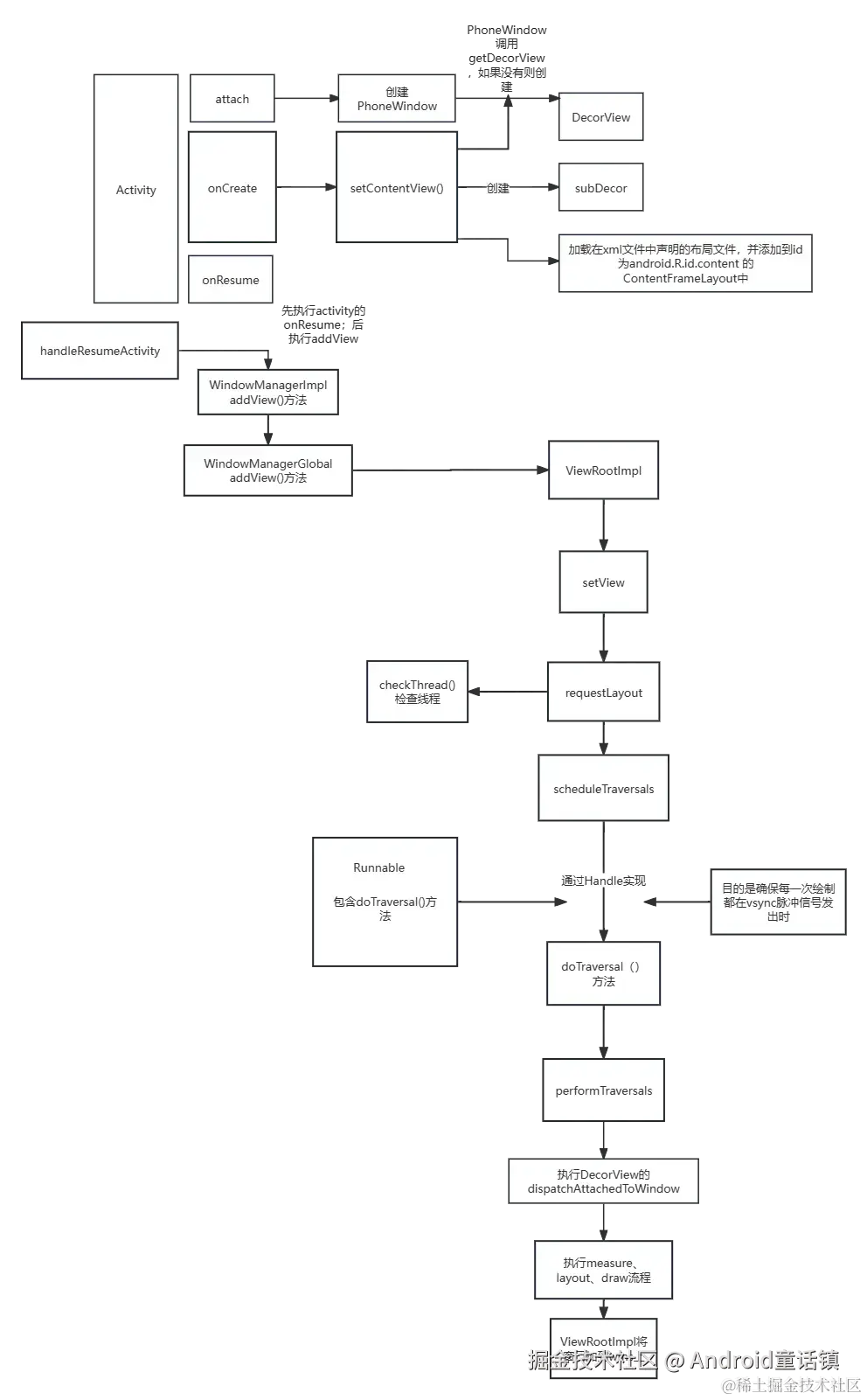

  1. 首次显示必经之路：
    onResume执行后 → ViewRootImpl开始工作 → measure → layout → draw
    这就是为什么首次onResume时拿不到View尺寸

  2. 测量阶段的秘密会议：

    • 最少测量2次（常规布局）
    • 最多4次（弹窗等特殊布局）
    • 使用MeasureSpec作为"施工图纸"，包含尺寸要求和限制模式

  3. 更新UI的三种姿势：

    • invalidate()：局部补漆（只重绘）
    • requestLayout()：重新量房+摆家具（触发measure+layout）
    • postInvalidate()：让工头代叫补漆工（子线程安全重绘）

四、高频面试题精要版

  1. 为什么onResume拿不到宽高？
    就像装修还没开始量房，房东（Activity）当然不知道房间尺寸
  2. 子线程不能更新UI？
    其实在监理（ViewRootImpl）上岗前可以修改，但就像没有安全措施的施工，容易引发事故（线程安全问题）
  3. ViewGroup为何不触发onDraw？
    默认认为它是"透明容器"，若要绘制需要：
    ➢ 主动声明setWillNotDraw(false)
    ➢ 添加背景/前景等可视化元素
  4. getWidth和getMeasuredWidth区别？
    前者是实际入住后的房间尺寸，后者是设计图纸上的理论尺寸

五、技术冷知识

  1. 神秘的VSYNC信号：
    像装修队的开工哨声，保证每次绘制都等屏幕刷新信号，避免画面撕裂

  2. DecorView的双层结构：

    • 外层是系统装饰（状态栏/导航栏）
    • 内层是开发者自定义内容

  3. PhoneWindow的独特身份：
    安卓系统中唯一的Window实现类，如同城市中所有建筑必须使用统一建筑标准

理解这些原理后，自定义View就像掌握了装修核心技术，能精准控制每个绘制细节，解决各种UI异常问题。实际开发中遇到布局问题时，可沿着"测量→布局→绘制"的线索逐步排查，如同检查装修工程的每个验收环节。
