背景

随着货拉拉业务的不断发展，业务侧不断探索精细化活动运营策略，以拉新、促活、转化和留存等多个环节为切入点，不断丰富和完善营销活动玩法。随着营销活动玩法的不断迭代，原有的活动玩法架构已经不足以支撑活动玩法的开发迭代。原有的活动玩法代码在玩法间存在高度耦合，不利于后续需求的迭代，如活动玩法新增、玩法代码改动；改动到玩法的公共代码时，影响的活动玩法都需要回归测试，增加测试工作量；代码中还存在滥用ThreadLocal传递参数、再次查询缓存和db的情况，影响了服务性能。基于以上问题，我们设计了营销活动的“玩法引擎”，玩法引擎不仅有一套开发契约，活动玩法遵循该契约就能实现代码开发隔离、运行隔离；也有一套可以规避代码腐化的开发机制，活动玩法开发必须遵循该机制；还有一套用于业务流程编排的能力抽象设计，用于支持活动玩法的流程编排。

1. 活动玩法介绍

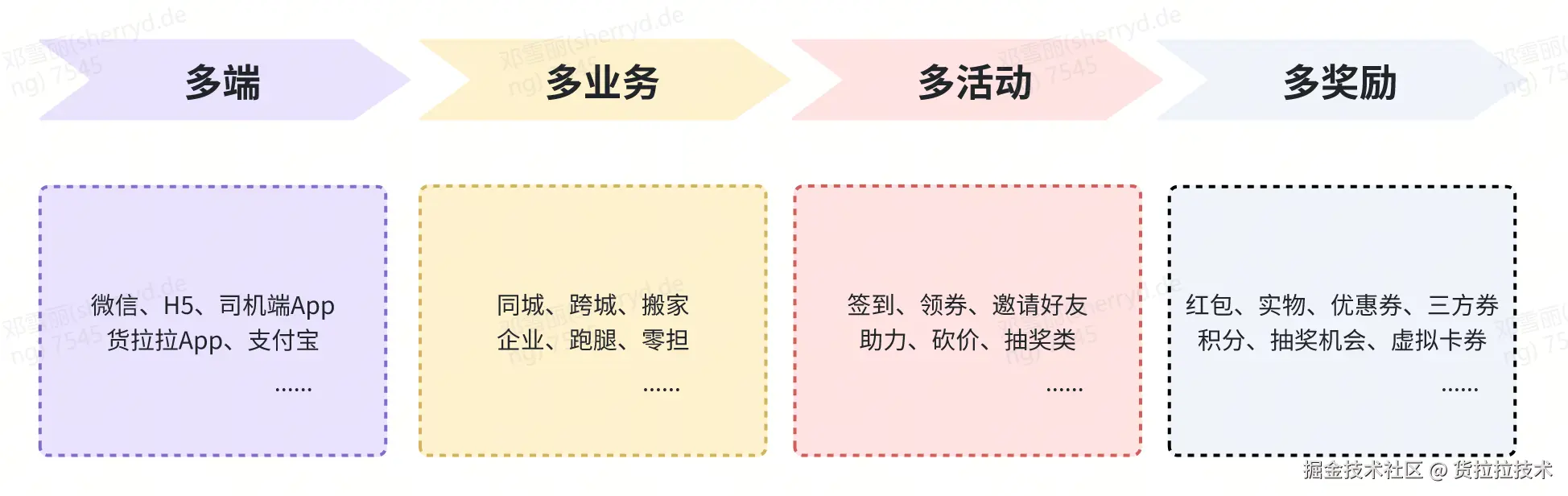

营销活动玩法支持多业务、多活动、多奖励的多端投放，简称活动玩法、玩法。

活动玩法按照类型分抽奖活动、领券活动、助力活动、邀请好友活动、签到活动、砍价活动、拼手气活动、投注活动等。


2. 玩法引擎介绍

2.1 为什么要设计玩法引擎？

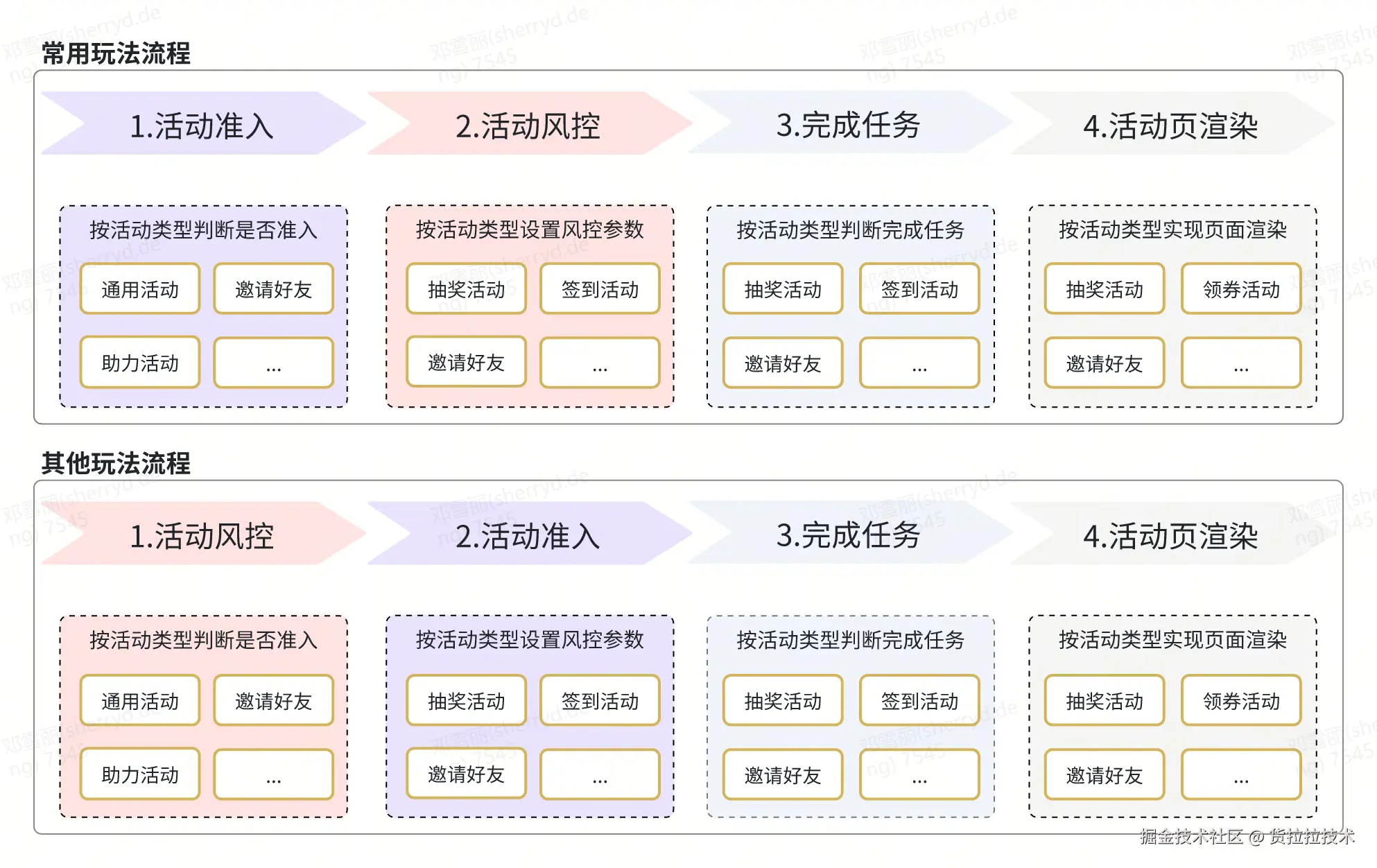

2.1.1 活动玩法现状

1. 活动玩法流程不固定，流程节点调用顺序通过硬编码实现，不同玩法流程选择流程入口方法。

2. 流程节点基本固定，后续变动概率小，如活动准入、活动风控、完成任务、活动页渲染等。

3. 活动玩法代码耦合度高，每个流程节点或多或少存在各种活动类型维度的判断。


2.1.2 为什么要自建引擎？

为什么要自建引擎，而不用成熟的流程引擎？

引入流程引擎会增加活动玩法开发的复杂度，如流程引擎的学习成本与开发规范，安装流程绘图插件，不方便debug调试等。
流程引擎编排粒度过于灵活，编排时同样需要先进行流程节点抽象设计，并制定活动玩法编排契约；若不进行抽象设计，玩法业务流程生成的流程图会比较复杂，流程文件内容会很多。
成熟的流程引擎在启动时，加载的配置可能比较多，影响系统的启动速度。

基于以上几点考虑，决定自建玩法引擎。

玩法引擎的设计目标

1. 简单易用性
2. 玩法能力可扩展
3. 玩法隔离
4. 玩法编排
5. 方便调试
6. 代码防腐化机制
7. 与Spring无缝集成

2.2 玩法引擎设计

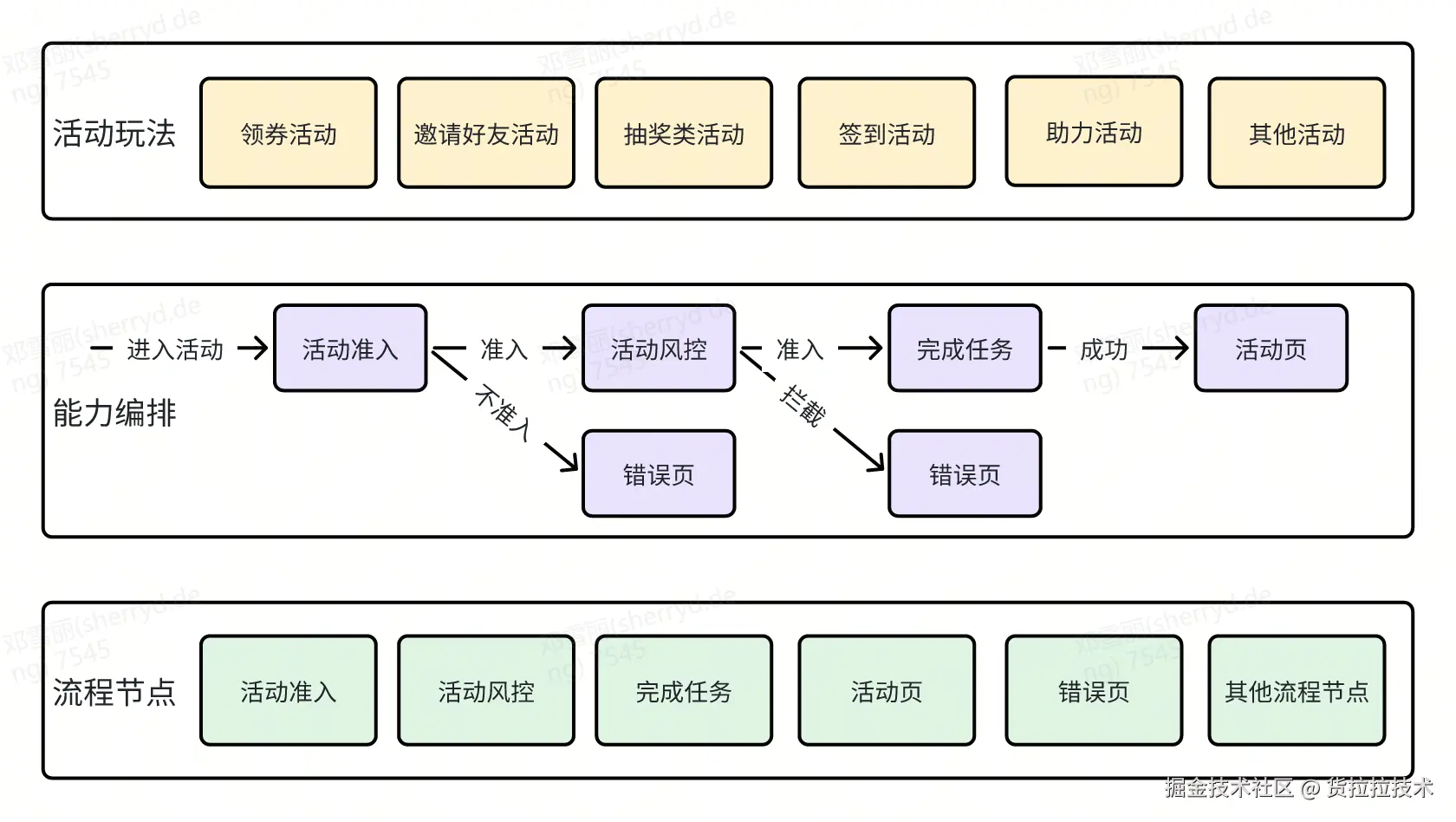

2.2.1 玩法引擎分层设计

玩法引擎在活动玩法上分三层，最上层是活动玩法层，中间层是能力编排层，最底层是流程节点层。

1. 流程节点层对应活动玩法的业务流程节点，玩法流程由流程节点组成，可视为基础能力。

2. 能力编排层是流程节点在活动玩法上的多态扩展，能力通过玩法引擎进行编排，生成玩法配置文件。

3. 活动玩法层对应我们各式各样的营销活动玩法，不同顺序的能力编排组合可以让活动玩法流程多样化，不同活动玩法对应不同的玩法配置文件。


2.2.2 玩法能力构建

1. 在玩法引擎中，玩法能力是由流程节点与活动玩法组合而成的，简称能力。

2. 流程节点是基于玩法业务流程梳理出来的，每个流程节点都有通用能力，即默认实现。

3. 能力采用二级存储结构，以流程节点标识作为一级存储结构，玩法类型作为二级存储结构。

4. 能力有唯一标识，标识命名使用一级存储结构加**#再加二级存储结构**的规范，通用能力标识则二级存储结构标识为空字符串；如load.model代表通用的加载模型数据能力，load.model#inviteFriends代表邀请好友活动的加载模型数据能力（inviteFriends为邀请好友玩法类型）。

5. 能力注册：系统启动时，Spring Bean初始化，玩法引擎根据能力注解扫描能力并完成注册。

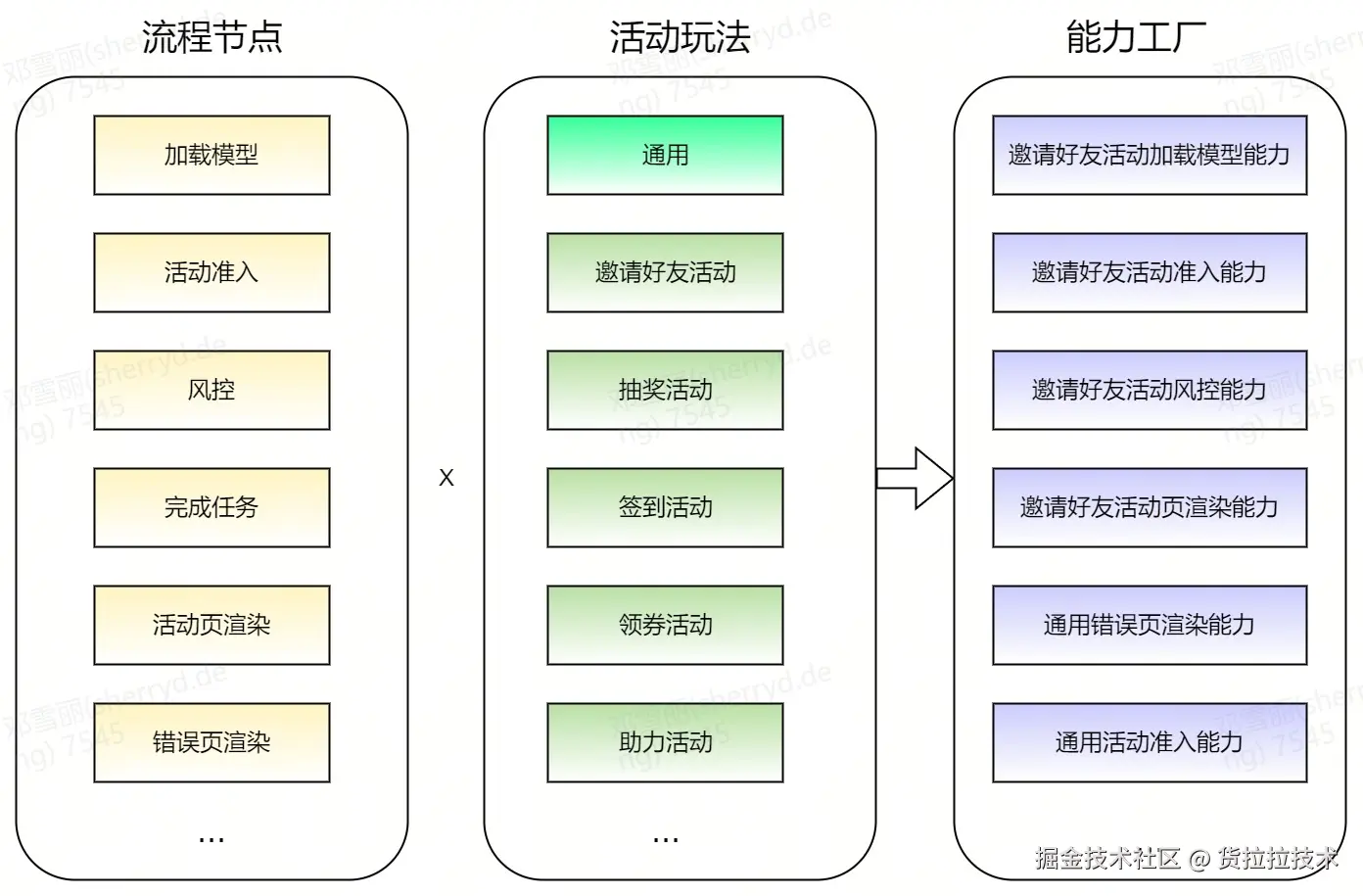

能力构建演化


为什么能力存储使用二级存储结构？

1. 原生特性：能力本身就是流程节点与活动玩法的组合，有必要保留原生特性。

2. 可视化考量：后续可视化可以清楚的知道有多少流程节点，有多少活动玩法。

为什么流程节点标识作为一级存储结构，玩法类型作为二级存储结构？

1. 第一种方式：使用玩法类型作为一级存储结构，流程节点标识作为二级存储结构。

2. 第二种方式：使用流程节点标识作为一级存储结构，玩法类型作为二级存储结构

3. 从能力表示上看，考虑到流程节点与玩法类型是笛卡尔积的方式组合，第一种方式与第二种方式，能力表示上没有本质差异。

4. 从流程编排上看，第一种方式侧重点是活动玩法，必须先有活动玩法；而第二种方式侧重点是流程节点，活动玩法可以在流程节点上扩展，意味着可以在现有能力的基础上，直接编排新玩法。

基于以上几点考虑，最终选择了第二种方式；把流程节点前置，玩法后置，理念有点类似于倒排索引。这种设计思想，可以适用于各个业务，并支持在已有能力的基础上赋能新业务。

2.3 玩法引擎编排

2.3.1 引擎编排维度

1. 玩法引擎是基于玩法能力的编排，玩法能力需要实现玩法能力接口（MarketingAbility）。

2. 玩法能力接口（MarketingAbility）用于标识能力，用于描述流程节点的功能，简称玩法能力、能力。

2.3.2 玩法能力接口

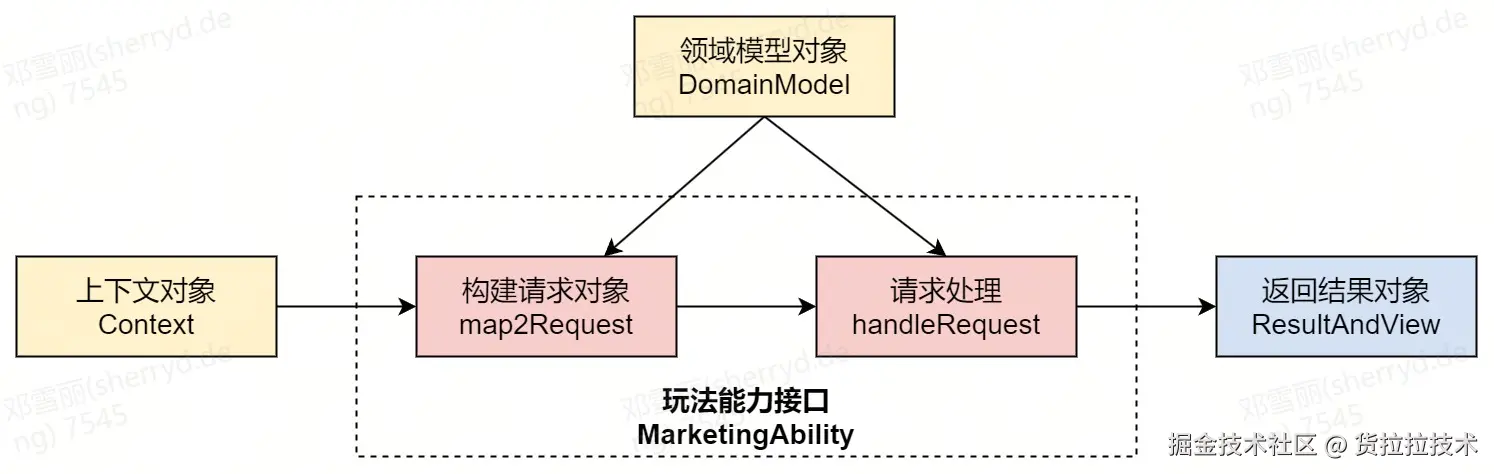

1. 玩法能力接口（MarketingAbility）主要包含两个方法，一个是map2Request，即根据领域模型与请求上下文构建请求对象；另一个是handleRequest，即根据领域模型与请求对象执行动作处理，并返回结果对象（ResultAndView）。

2. 返回结果是ResultAndView对象，不仅包含结果值(数据域data)，还包含结果视图（View），ResultAndView和Spring MVC的ModelAndView有异曲同工之效。


为什么玩法能力接口是两个方法，而不是一个方法？

1. 这样的设计严格遵循设计模式的原则，如开闭原则、接口隔离原则、单一职责原则等。

2. 当前接口设计使用了命令设计模式，将请求封装为一个对象，再根据请求对象进行处理。

3. 有助于降低玩法代码腐化的可能性，因为上述设计最容易腐化的对象就是上下文对象，而上下文对象只在构建请求对象时能用到，在请求处理时，只能用到请求对象与领域模型对象，通过命令设计模式降低代码腐化的可能性。

4. 这种设计利于能力的扩展，既可以在map2Request进行覆盖，也可以在handle2Request进行覆盖。

2.3.2能力编排设计

1. 能力编排通过视图（View）关联，用于表示流程图的连接线，视图通过名称标识，支持自定义。

2. 引擎侧包含玩法流程配置工厂、玩法能力接口、视图枚举等。

3. 业务侧包括玩法流程配置文件、基于能力接口实现的玩法能力等。

4. 我们用加载模型、活动准入、活动风控、页面渲染、错误页渲染等能力举例说明。

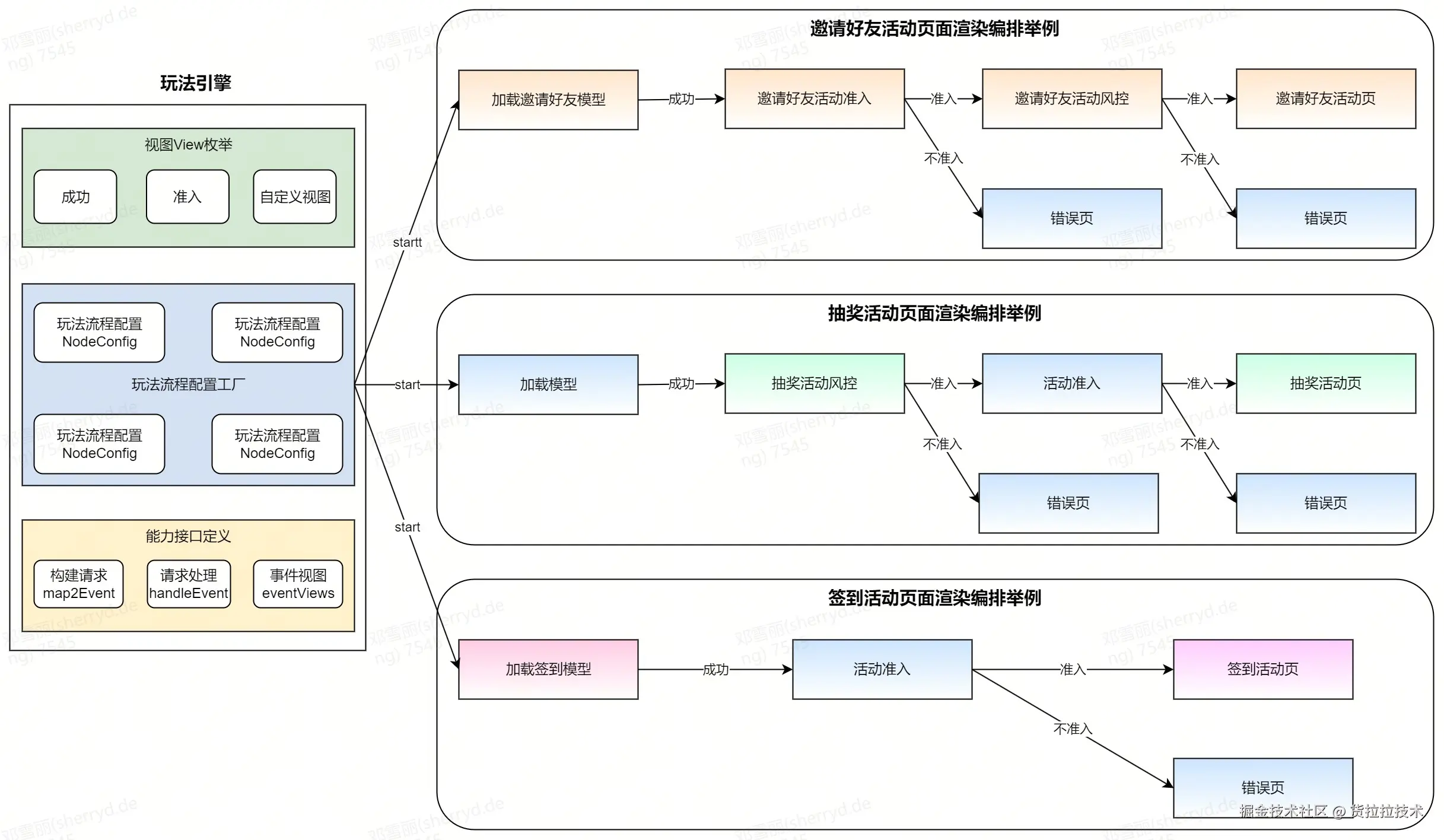

不同活动的页面渲染编排举例


2.4 引擎执行流程

2.4.1 玩法配置文件

1. 玩法配置文件是玩法引擎用于加载与执行的流程配置，默认使用json文件格式解析。

2. 每个活动玩法，可以自定义生成一个或多个流程配置文件，即某个活动玩法内部流程存在差异，支持拆分多个流程配置文件进行编排。

3. 配置文件开始节点视图（View）为默认为start，支持自定义配置。

4. Spring启动时，玩法引擎会根据配置的文件目录，扫描玩法配置文件，解析并加载到内存中。

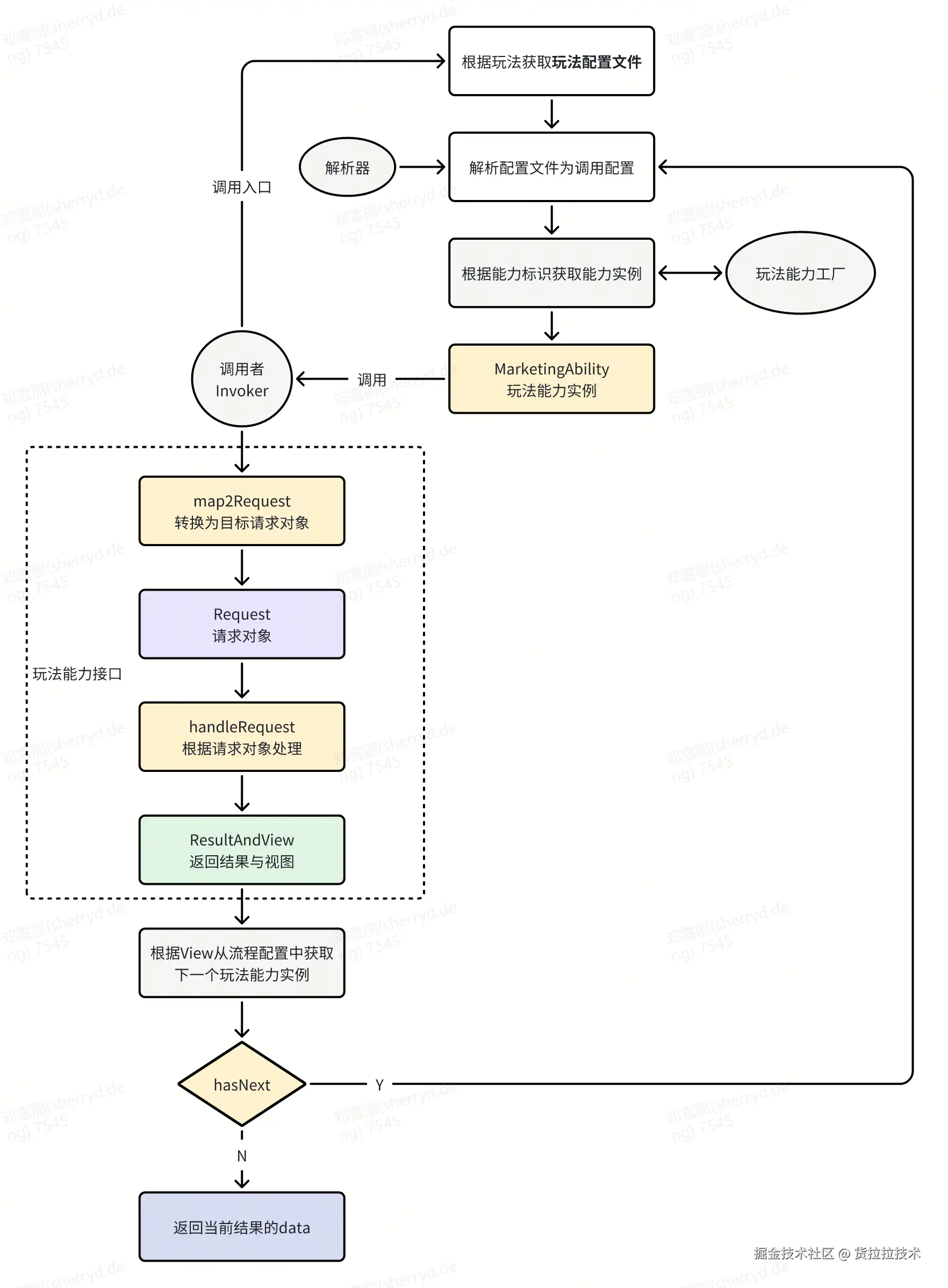

2.4.2 玩法执行流程


3. 玩法配置举例说明

3.1 抽奖活动玩法样例

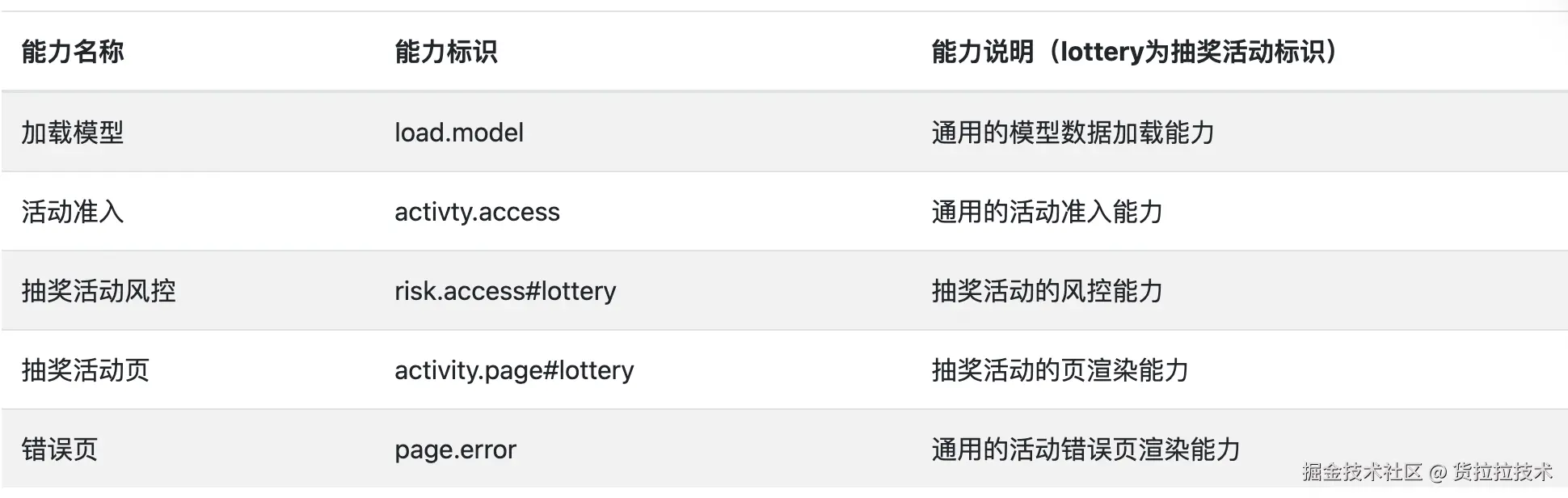

使用到的能力

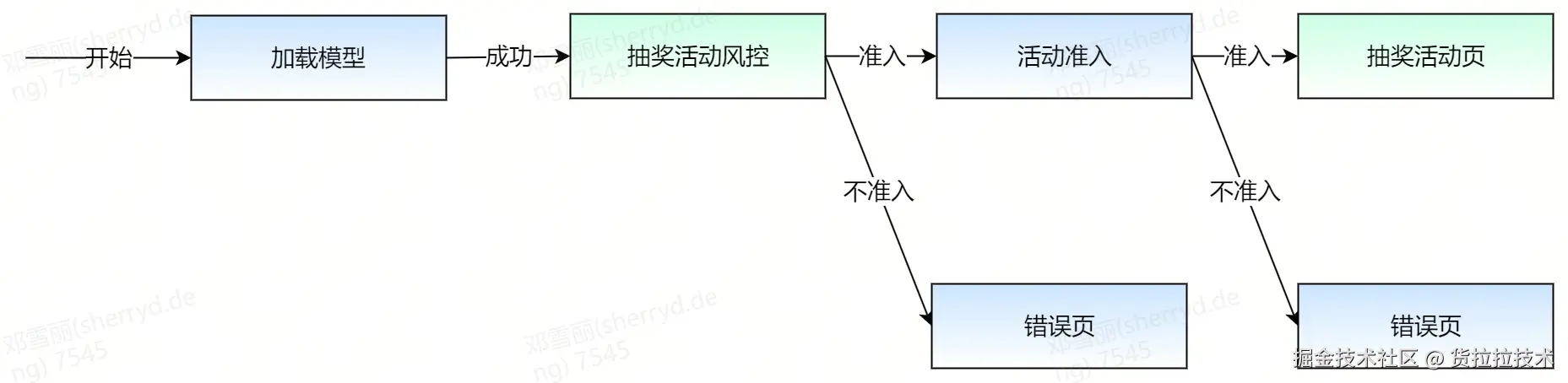

抽奖活动页面渲染编排举例


流程编排配置文件

{
"start":"load.model",
"load.model": {
"成功":"risk.access#lottery"
},
"risk.access#lottery":{
"准入":"activity.access",
"不准入":"page.error"
},
"activity.access":{
"准入":"activity.page#lottery",

3.2 邀请好友活动玩法样例

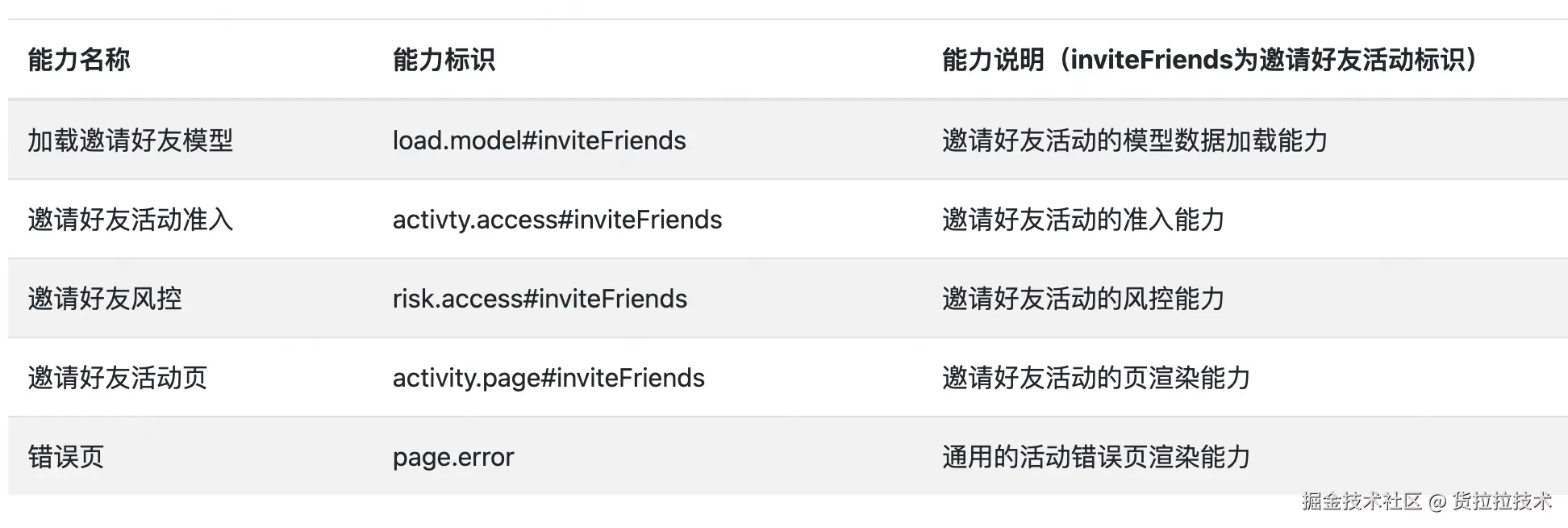

使用到的能力

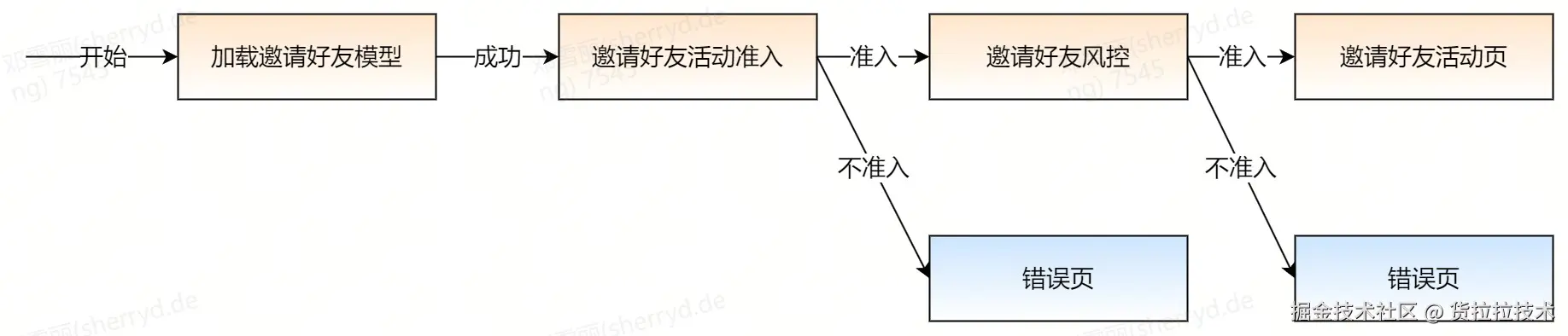

邀请好友活动页面渲染编排举例


流程编排配置文件

{
"start":"load.model#inviteFriends",
"load.model#inviteFriends": {
"成功":"activty.access#inviteFriends"
},
"activty.access#inviteFriends":{
"准入":"risk.access#inviteFriends",
"不准入":"page.error"
},
"risk.access#inviteFriends":{
"准入":"activity.page#inviteFriends",
"不准入":"page.error"

未来规划

1. 玩法引擎后续将提供丰富的可视化功能，如能力的可视化、玩法流程的可视化。

2. 玩法配置文件后续将支持动态创建、动态加载、动态生效功能，支持活动玩法的一键上线。

3. 玩法引擎的编排暂不支持单个能力多次调用的编排（如A->B->A，此时A会出现循环调用），后续玩法引擎扩展将支持更多的流程编排文件解析器。
