Three.js Shader 实现酷炫折射小球效果（上）

古柳
1,141 阅读8分钟

前情回顾

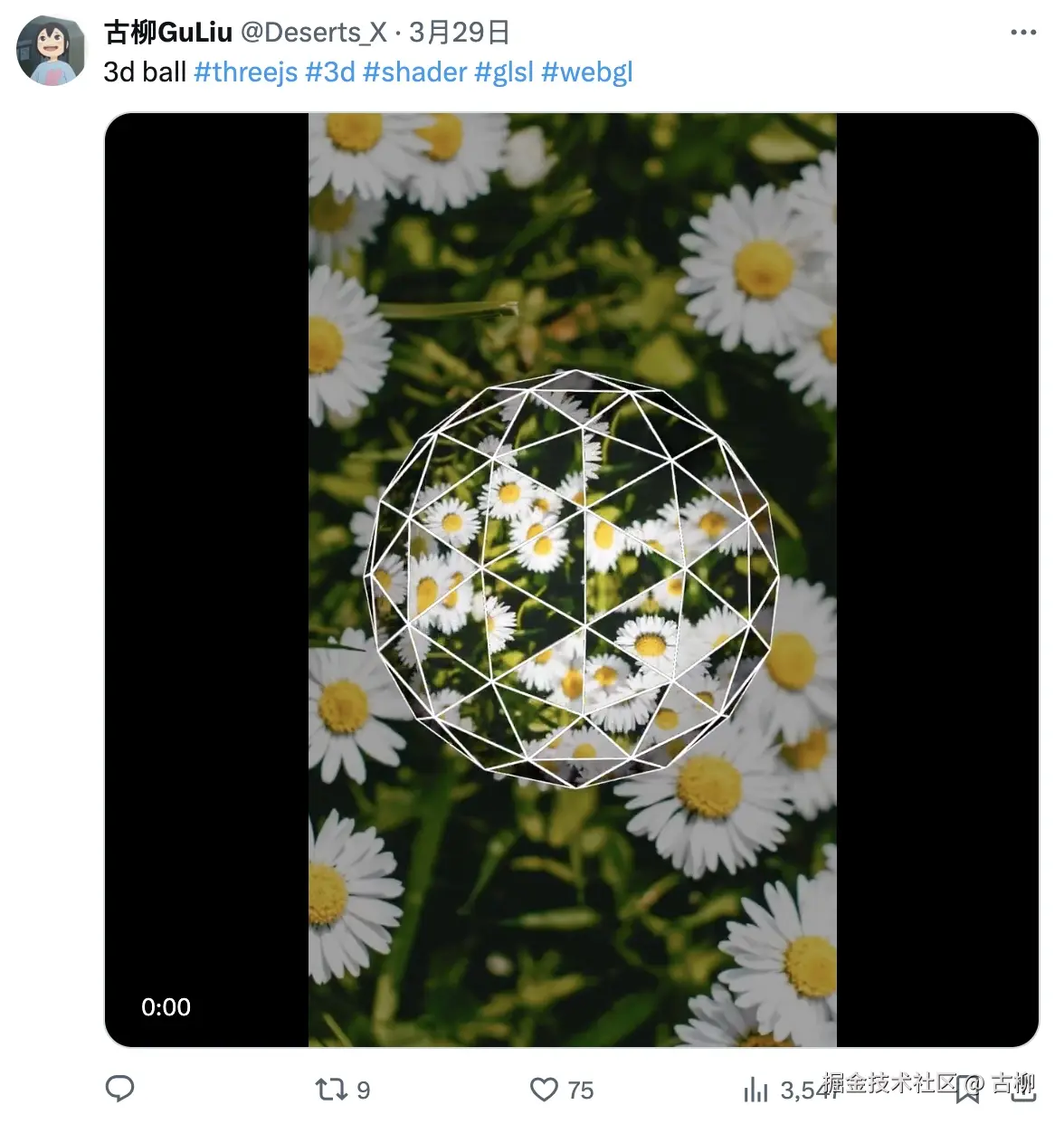

一个月前，古柳做了个类似“折射小球”的3D效果，然后发布到 X 上并收获了75个喜欢。

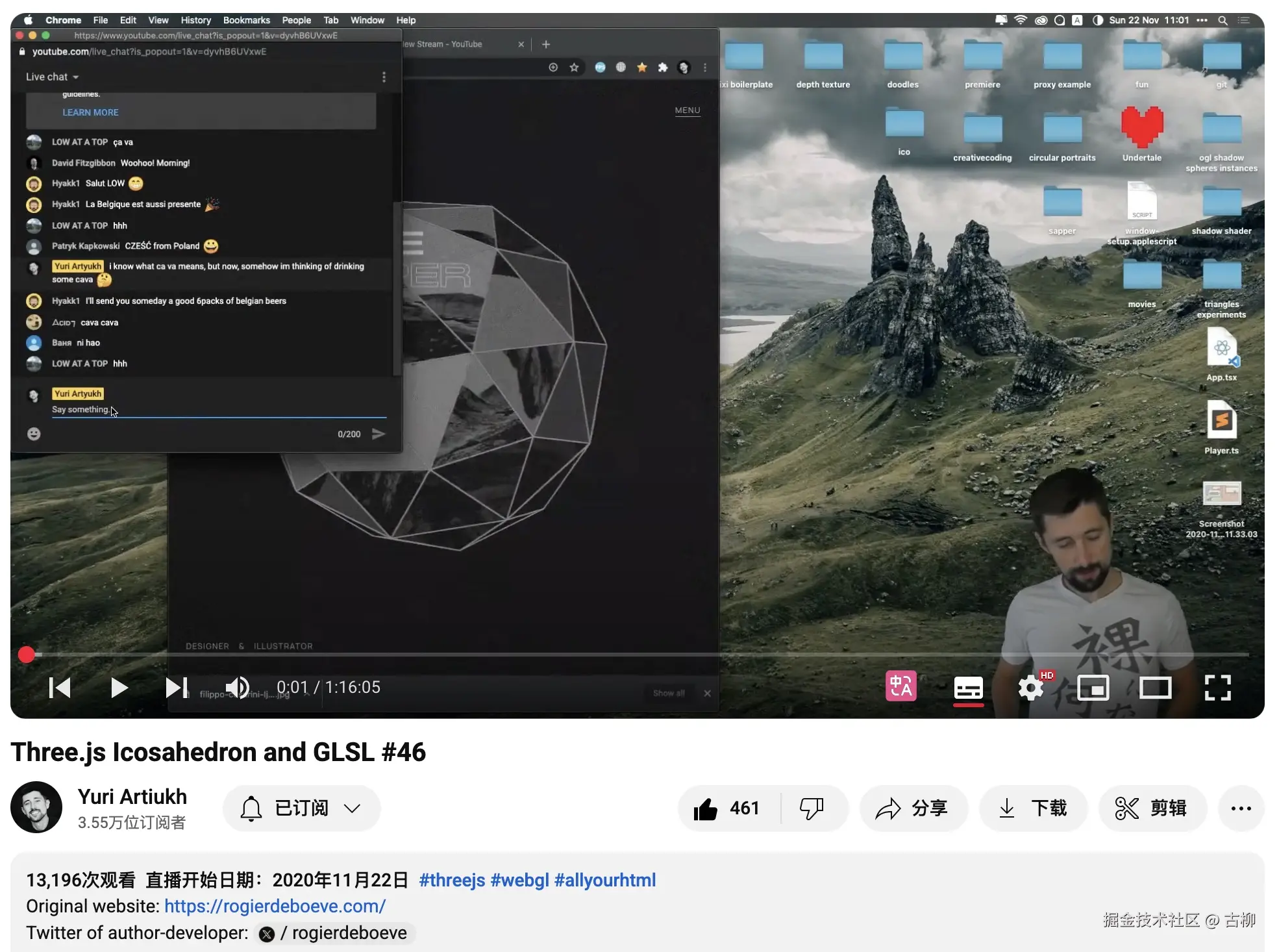

这个效果是从古柳远在乌克兰的 Shader 师父 Yuri Artiukh 的一期复现某网站效果的油管教程中学到的。

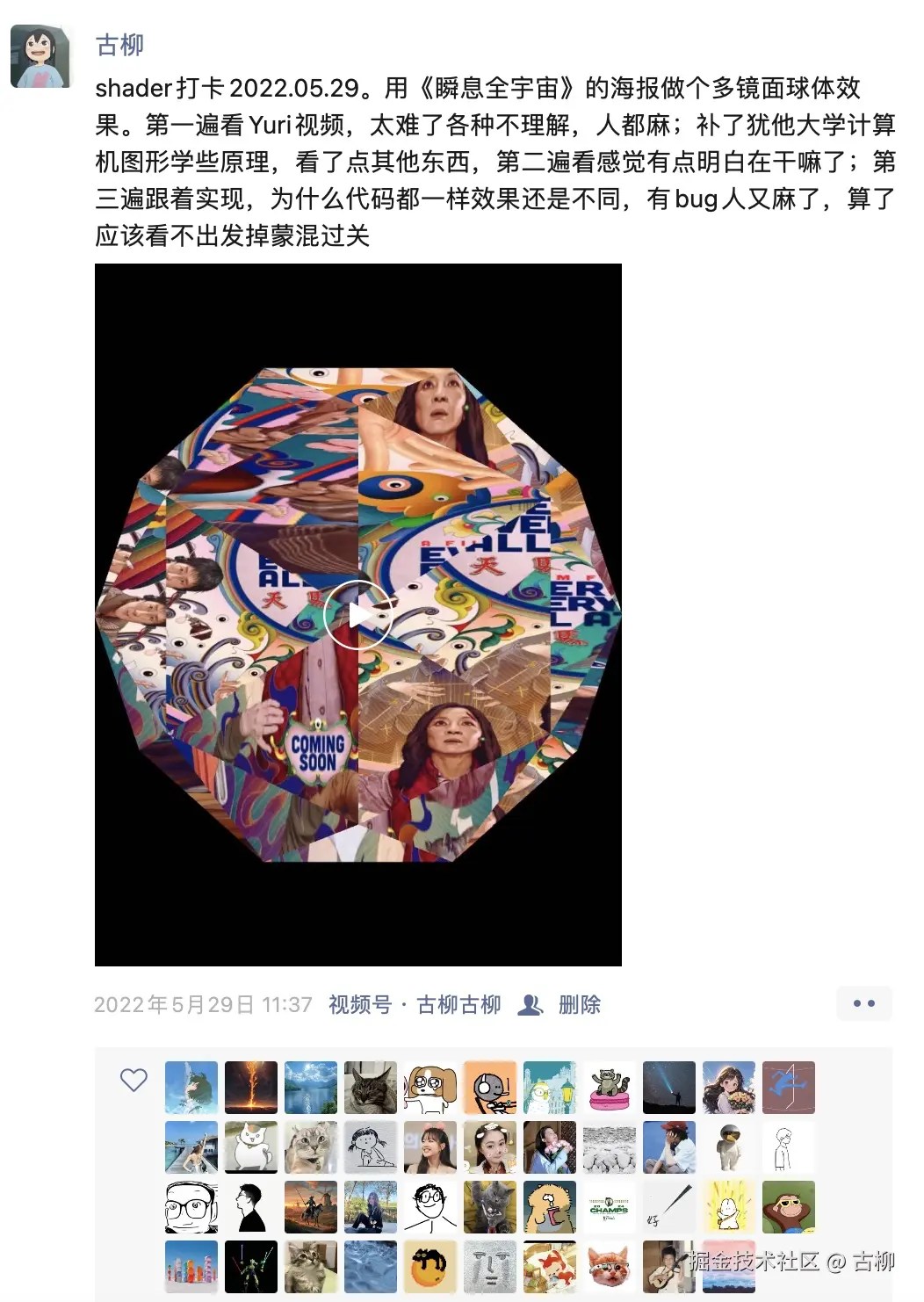

老群友也许还记得3前年古柳就打卡学习过这期视频，但当时刚接触 shader 没几个月，完全无法理解背后的原理，代码里一堆新函数或概念，如 dFdx、fwidth、refract 折射、fresnel effect 菲涅耳效果，以及各种不知道为什么那么用的坐标或计算过程，学得云里雾里、留下了阴影。

近期重新看了遍教程，发现能理解的地方多了不少，虽然有些步骤还是解释不清，但还是尽量在文章里写写，有对这个效果感兴趣的朋友也能参考下。代码见：

不过，文章内容并非完全按油管教程里的步骤来写的，而是加了不少古柳自己的想法，另外涉及的 hash 函数、不同区域生成不同数值等知识点，已提前抽离到前两篇文章里讲解过，因此建议大家学习后再看本文：「手把手带你入门 Three.js Shader 系列（十一）- 20250427」、「手把手带你入门 Three.js Shader 系列（十二）- 20250428」。

闲言少叙，进入正题。

二十面体

为了实现本次的效果，首先需要一个球体。

因为 SphereGeometry 几何体上顶点分布不均匀、每个面大小不一，而 IcosahedronGeometry 二十面体的顶点分布均匀、每个面大小相同，所以使用后者作为基础的球体，能确保后续在每个面上显示图片时效果更好。（最后实现出想要的效果后，会切换回 SphereGemoetry 进行对比）

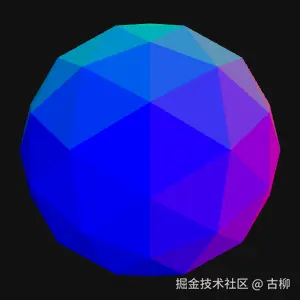

先使用 MeshNormalMaterial 作为材质，并设置 flatShading: true，可以看到每个面上因为法线相同所以颜色也相同，后续会用每个面的法线去进行一些计算，所以这里先看看 flatShading 时的效果，先对此有个印象。

const geometry = new THREE.IcosahedronGeometry(1, 2);
const material = new THREE.MeshNormalMaterial({
  flatShading: true,
});

具体效果需要在 Shader 里实现，因此使用 ShaderMaterial 替代 MeshNormalMaterial。

贴图 texture 和上一篇文章一样设置成镜像重复 MirroredRepeatWrapping；

后续 shader 里会使用内置函数 dFdx、dFdy 计算偏导数，需要设置 derivatives 属性。这些都提前设置好方便后续使用。

renderer.setClearColor("#111111", 1);

const camera = new THREE.PerspectiveCamera(75, window.innerWidth/window.innerHeight, 0.01, 100);
camera.position.set(0, 0, 1.8);

const loader = new THREE.TextureLoader();
const texture = loader.load("./assets/flower.jpg");
texture.wrapS = texture.wrapT = THREE.MirroredRepeatWrapping;

const geometry = new THREE.IcosahedronGeometry(1, 2);

const vertexShader = /* GLSL */ `
  varying vec2 vUv;
  varying vec3 vNormal;

  void main() {
    vUv = uv;
    vNormal = normal;
    gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
  }
`;

const fragmentShader = /* GLSL */ `
  uniform float uTime;
  uniform sampler2D uTexture;

  varying vec2 vUv;
  varying vec3 vNormal;

  void main() {
    // gl_FragColor = vec4(vUv, 0.0, 1.0);
    gl_FragColor = vec4(vNormal, 1.0);
    gl_FragColor = texture2D(uTexture, vUv);
  }
`;

const material = new THREE.ShaderMaterial({
  extensions: {
    derivatives: "#extension GL_OES_standard_derivatives : enable",
  },
  uniforms: {
    uTime: { value: 0 },
    uTexture: { value: texture },
  },
  vertexShader,
  fragmentShader,
});

const icon = new THREE.Mesh(geometry, material);
scene.add(icon);

const clock = new THREE.Clock();
function render() {
  const time = clock.getElapsedTime();
  material.uniforms.uTime.value = time;
  renderer.render(scene, camera);
  requestAnimationFrame(render);
}

render();

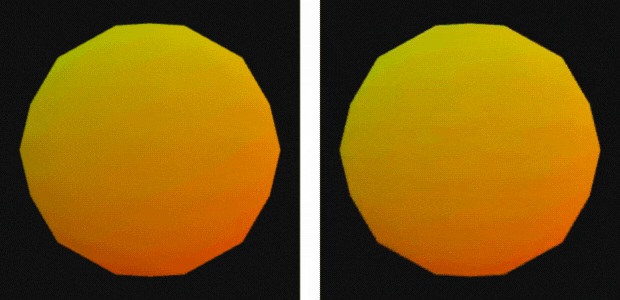

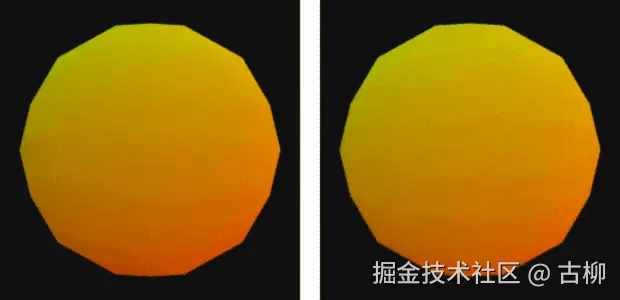

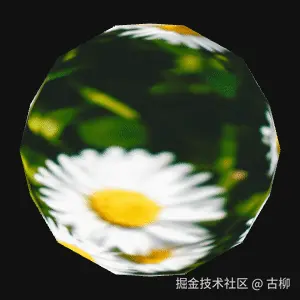

将 uv 和 normal 都从顶点着色器传递到片元着色器，先用 vUv 作为颜色和显示纹理图，效果想来大家都熟悉。

// vertex shader
varying vec2 vUv;
varying vec3 vNormal;

void main() {
  vUv = uv;
  vNormal = normal;
  gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
}

// fragment shader
uniform float uTime;
uniform sampler2D uTexture;

varying vec2 vUv;
varying vec3 vNormal;

void main() {
  gl_FragColor = vec4(vUv, 0.0, 1.0);
  gl_FragColor = texture2D(uTexture, vUv);
  // gl_FragColor = vec4(vNormal, 1.0);
}

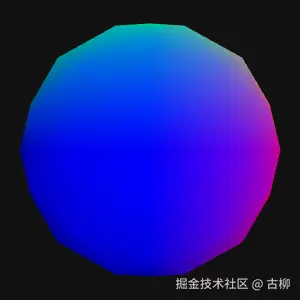

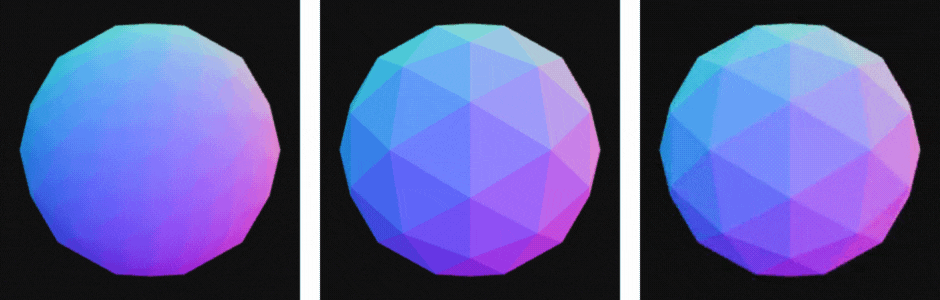

接着用 vNormal 法线作为颜色，可以看到颜色是连续的，这是 平滑着色 Smooth Shading 的效果。以前古柳和大家讲过，本来 position、uv、normal 这些数据是每个顶点上才有的，但通过 varying 从顶点着色器传递到片元着色器后，会在每个片元/像素上插值出数值，因此 vNormal 就是插值后的顶点法线，。

Flat Shading 平坦着色

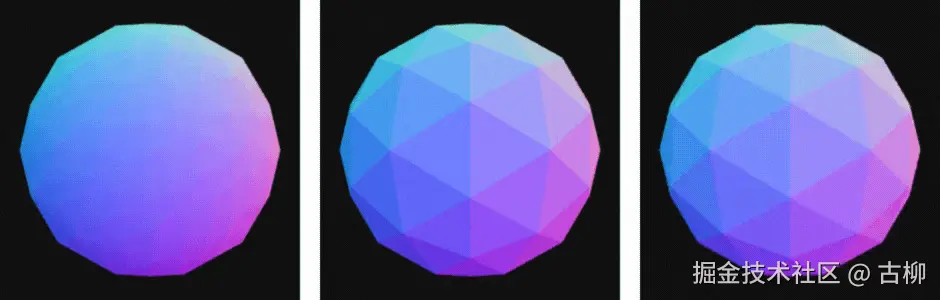

但这里希望像前面 flatShading 一样得到每个面的法向量。谷歌搜索 glsl compute normal dFdx 能找到类似的实现方法，比如通过下面步骤计算出的新 normal 就符合需求。

varying vec3 vNormal;

void main() {
  // gl_FragColor = vec4(vNormal, 1.0);
  // 通过屏幕空间导数计算面法线
  vec3 X = dFdx(vNormal);
  vec3 Y = dFdy(vNormal);
  vec3 normal = normalize(cross(X, Y));
  gl_FragColor = vec4(normal, 1.0);
}

也可以从 three.js 仓库源码里找 meshnormal 相关的 shader 代码片段，看看官方是怎么实现的。下面就是一些源码，可以看到当定义了 FLAT_SHADED 后每个面法线的计算步骤和上面的类似，只不过这里用的 vViewPosition，即顶点在视图空间（Camera Space）中的位置，以确保计算的法线与视角无关，不过把这里的 normal 作为颜色后发现效果和上面的一样，所以方便起见接下来还是用 vNormal 版本的）

varying vec3 vViewPosition;

vec4 mvPosition = modelViewMatrix * vec4(position, 1.0);
vViewPosition = -mvPosition.xyz;

// normal_fragment_begin.glsl.js
#ifdef FLAT_SHADED
	vec3 fdx = dFdx( vViewPosition );
	vec3 fdy = dFdy( vViewPosition );
	vec3 normal = normalize( cross( fdx, fdy ) );
#else
	vec3 normal = normalize( vNormal );
#endif

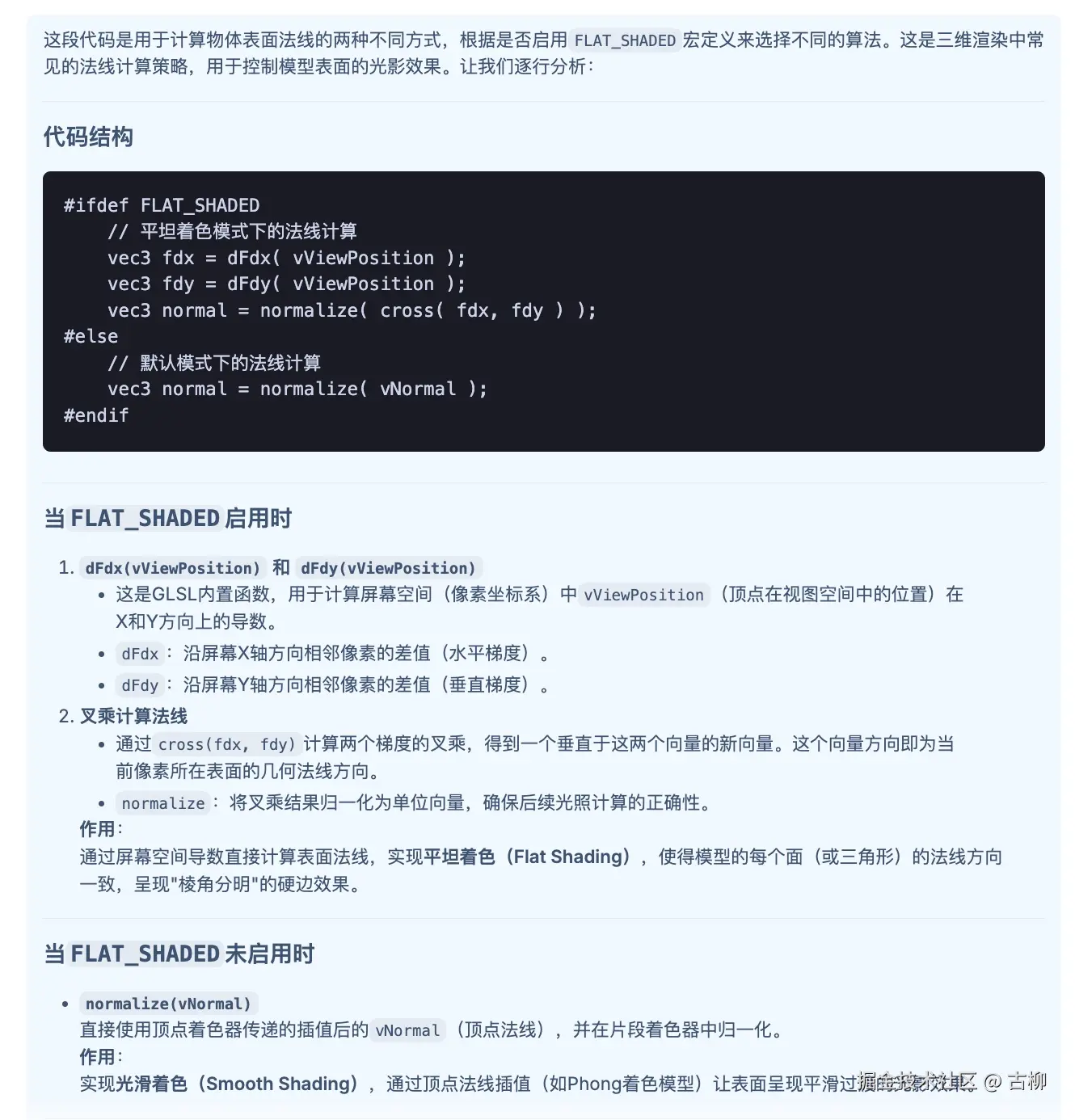

如果不明白这里的计算过程，可以让 Deepseek-R1 解释下。或许看完解释还是难以深刻理解，但可以先记住，先继续推进下去实现完整效果。

值得一提的是：dFdx 和 dFdy 是 GLSL 中的内置函数，可用于计算屏幕空间中某个值在水平 X 或垂直 Y 方向上和相邻像素的差值、导数或梯度。它们在片段着色器中广泛应用，尤其是在需要基于屏幕空间局部变化进行计算的场景。后续古柳会单独写文章讲讲它们的用法。

核心用途：通过相邻像素的差异，分析某个值在屏幕空间的变化率（如颜色、深度、位置等）。

总之，不论是自己搜索解决方案，还是让 AI 生成，现在我们得到了每个面上统一的法线。

因为后续效果需要对球体进行旋转，并且下一步将用到法线和平行光计算光照，因此需要在顶点着色器里用 normalMatrix 先将法线从模型空间转换到视图空间 View Space。

void main(){
  // vNormal = normal;
  // 将法线转换到视图空间
  vNormal = normalize(normalMatrix * normal);
}

平行光下的漫反射

接着实现简单的光照效果，定义一个平行光 vec3(1.0) 并归一化处理，使用 dot(normal, lightDirection) 计算光线与面法线的点积值，再通过 max(..., 0.0) 确保数值非负、避免背面变亮。

当法线和光线平行且方向相同时数值最大为1，白色最亮；当两者间角度大于等于90度时数值为0，为黑色。

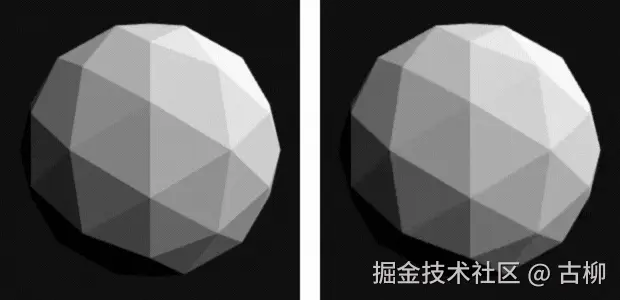

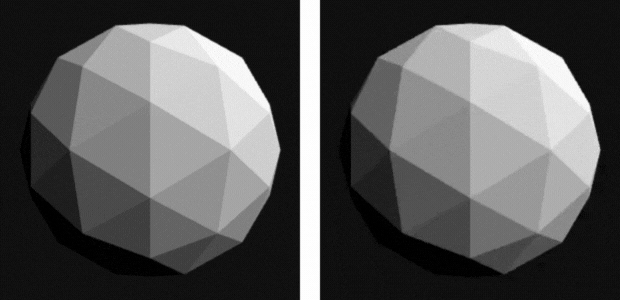

此时用 diffuse 作为颜色每个面会有不同亮度，并且旋转时朝向光线的一侧的面更亮。

void main(){
  // 通过屏幕空间导数计算面法线
  vec3 X = dFdx(vNormal);
  vec3 Y = dFdy(vNormal);
  vec3 normal = normalize(cross(X, Y));

  // 平行光方向
  vec3 lightDirection = normalize(vec3(1.0));
  // 计算漫反射强度（Lambert 光照模型）
  float diffuse = max(dot(lightDirection, normal), 0.0);
  gl_FragColor = vec4(vec3(diffuse), 1.0);
}

用 diffuse 对 uv 进行偏移

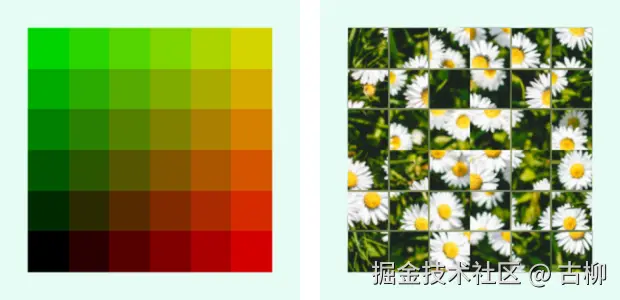

上一篇文章「手把手带你入门 Three.js Shader 系列（十二） - 20250428」里讲过可以对 plane 的不同区域生成不同数值，然后用于偏移 uv 就能做出图片错位的效果。

实际上这里并不是真的要用 diffuse 实现光照效果，而只是为了得到每个面上的不同数值。由于球体不像 plane 那么简单，所以得通过面法线和平行光的点积计算来实现。

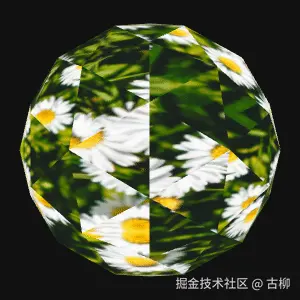

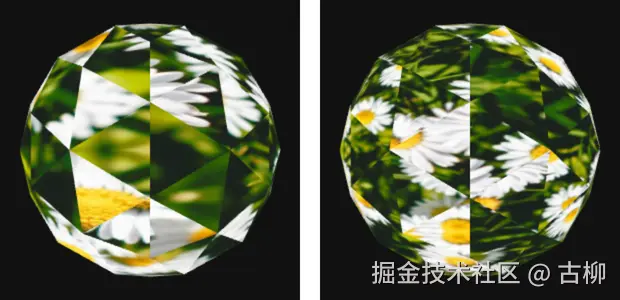

先直接用 diffuse 对 uv 进行偏移，错位的效果就出来了。

void main() {
  // ...

  // vec2 newUV = vUv;
  vec2 newUV = vUv * 2.0;
  newUV += diffuse;
  gl_FragColor = texture2D(uTexture, newUV);
}

当球体旋转时，每个面的法线会不断变化，相应的 diffuse 数值也会变化、uv 偏移程度也会变化，因此每个面上的图片也会随之移动。

小结

虽然看着有点像最终想要的效果，但后续并不用 diffuse 来偏移 uv，而是会应用折射来实现图片错位的效果；另外还需实现球体旋转时，切换每个面里的内容，并且每个面移动方向更随机等效果。

这些会在下一篇文章再讲解，敬请期待。
