手把手带你入门 Three.js Shader 系列（十二）继续讲解在 plane 平面上对uv进行改变后，对不同区域生

本系列教程的代码将开源到该仓库，前几篇文章的代码也会陆续补上，欢迎大家 Star：github.com/DesertsX/th…

本系列的代码同时放到了 Codepen Collection，欢迎学习：codepen.io/collection/…

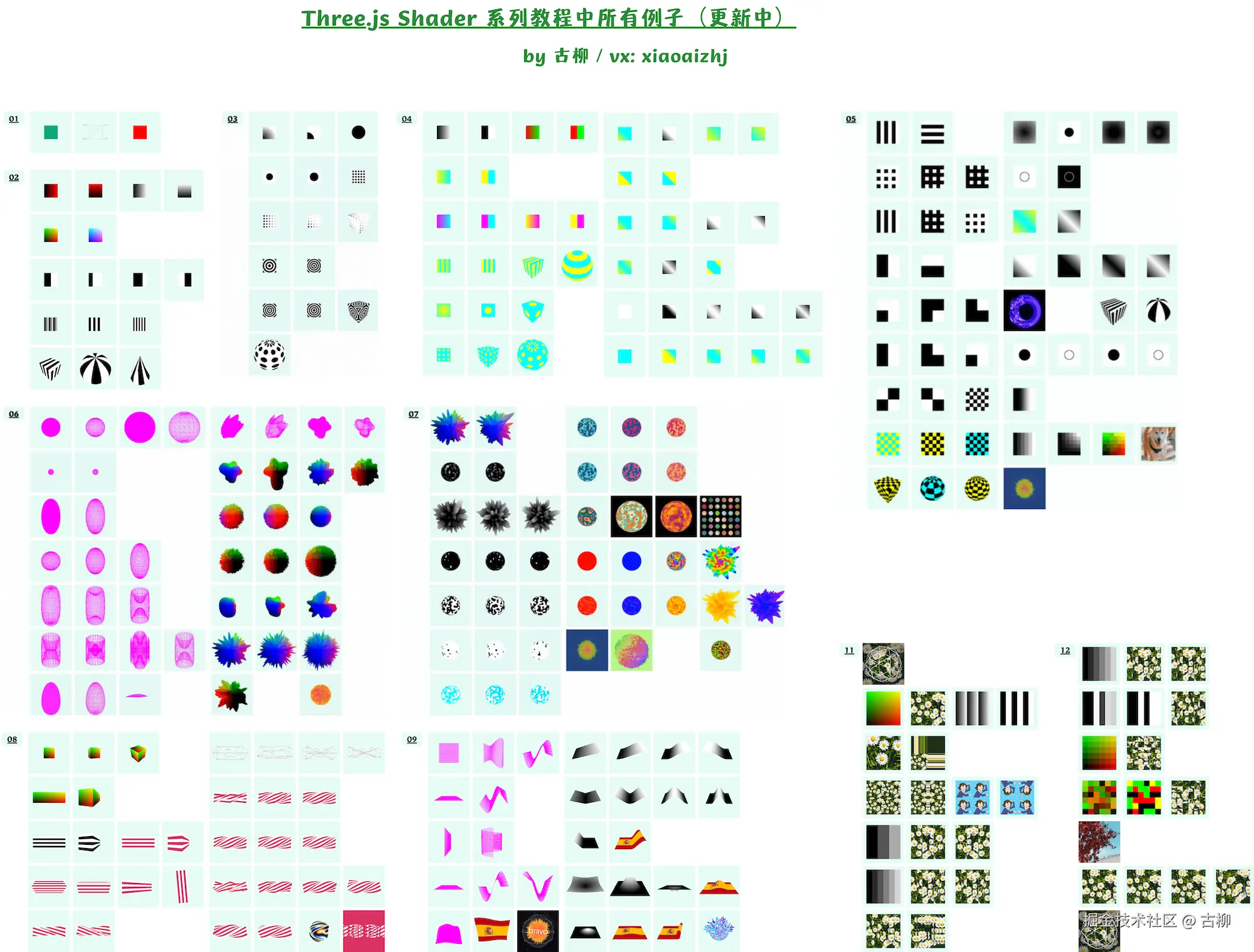

此外，之前和之后的所有文章的例子都将更新到这里，方便大家和古柳一起见证本系列内容的不断壮大与完善过程 www.canva.com/design/DAF3…

前言

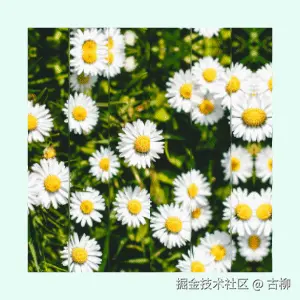

上一篇文章「手把手带你入门 Three.js Shader 系列（十一） - 20250427」里讲到通过在 plane 平面的水平方向上划分不同区域、生成不同数值，然后用该数值去偏移 uv 就能做出图片错位移动的漂亮效果。

链接：codepen.io/GuLiu/full/…

const camera = new THREE.PerspectiveCamera(75, window.innerWidth/window.innerHeight, 0.01, 100);
camera.position.set(0, 0, 1);

const loader = new THREE.TextureLoader();
const texture = loader.load("./assets/flower.jpg");

const vertex = /* GLSL */ `
  varying vec2 vUv;

  void main() {
    vUv = uv;
    gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
  }
`;

const fragment = /* GLSL */ `
  uniform float uTime;
  uniform sampler2D uTexture;
  varying vec2 vUv;

  void main() {
    float block = 6.0;
    float x = floor(vUv.x * block) / block;

    vec2 newUV = vUv;
    newUV.x += x + uTime;
    gl_FragColor = texture2D(uTexture, newUV);
  }
`;

const geometry = new THREE.PlaneGeometry(1, 1);
const material = new THREE.ShaderMaterial({
  uniforms: {
    uTime: { value: 0 },
    uTexture: { value: texture },
  },
  vertexShader,
  fragmentShader,
});

const mesh = new THREE.Mesh(geometry, material);
scene.add(mesh);

const clock = new THREE.Clock();
function render() {
  const time = clock.getElapsedTime();
  material.uniforms.uTime.value = time;
  renderer.render(scene, camera);
  requestAnimationFrame(render);
}

render();

本文将在此基础上继续讲解更多图片错位效果的实现。

方向随机

首先上述效果里的各个区域都往一个方向移动，略显单调，可以引入随机值、改变左右移动方向，来增加变化。

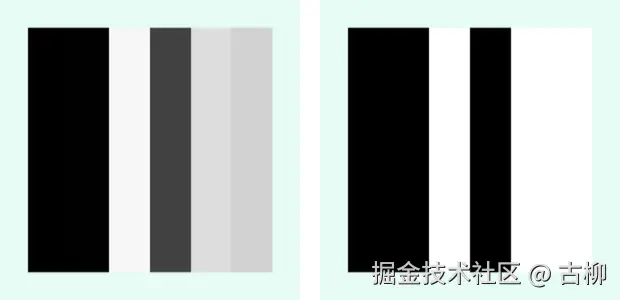

借助 hash 函数对每个区域的 x 生成0-1的随机数值 rand，再减去0.5使正负值各有一半概率，然后用内置函数 sign 将小于0.0的转换成-1.0，大于0.0的转换成1.0，用这个值 dir 表示向左还是向右移动。先将 rand、dir 分别变成颜色看看，右图里黑色的是 -1.0，白色的是1.0。

// https://gist.github.com/patriciogonzalezvivo/670c22f3966e662d2f83
float hash(float n) { return fract(sin(n) * 1e4); }

vec2 hash(vec2 p){
	p = vec2( dot(p,vec2(127.1,311.7)),dot(p,vec2(269.5,183.3)));
	return fract(sin(p)*43758.5453);
}

void main(){
    vec2 newUV = vUv;
    float block = 6.0;
    float x = floor(vUv.x * block) / block;

    float rand = hash(x);
    float dir = sign(rand - 0.5);
    // gl_FragColor = vec4(vec3(rand), 1.0);
    gl_FragColor = vec4(vec3((dir)), 1.0);
}

这里用 hash 函数而非一般的 random 函数，是因为 hash 函数可以对相同的输入得到相同的输出，虽然每个区域里的 x 数值相同，乍看起来是对一个区域得到一个随机值、6个区域得到6个值就行。

但大家别忘了着色器代码是在每个像素上执行的，还是得执行成千上万次，因此每个区域里的像素的相同 x，需要有相同输出的随机值来确保最后方向也相同，所以必须用 hash 函数。

另外古柳谷歌搜索 glsl hash function 时没怎么找到单独的 hash 函数的实现，反而又是在这个 Noise 函数里找到了相关的实现，上面复制了2个 hash 函数，分别支持 float 输入 float 输出和 vec2 输入 vec2 输出，后者将在后续 xy 2维图片错位移动时用到。

链接：gist.github.com/patriciogon…

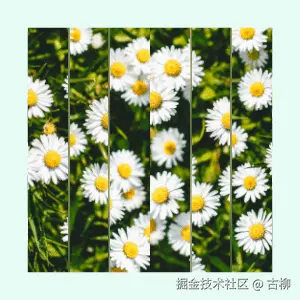

将 dir 乘上 uTime 就能改变移动方向。具体随机的效果可能和 block 区域个数，以及大家网上找的 hash 函数的实现等都有关。

newUV.x += x + dir * uTime;
gl_FragColor = texture2D(uTexture, newUV);

水平垂直方向都错位

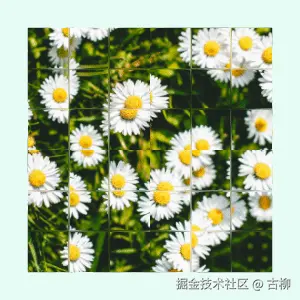

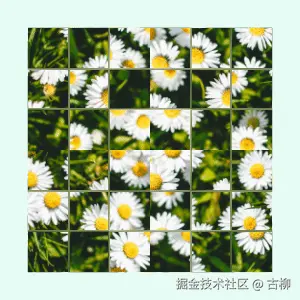

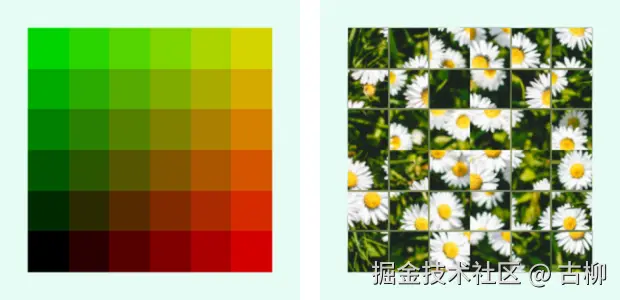

前面只在水平方向划分区域和进行错位，还可以在垂直方向上也一起错位。此时只需对 vUv 直接进行操作，就能得到 xy 上都离散化后的偏移数值 offset，然后加到 uv 上就能看到格子状的错位效果。

void main() {
    float block = 6.0;
    vec2 offset = floor(vUv * block) / block;
    // gl_FragColor = vec4(offset, 0.0, 1.0);

    vec2 newUV = vUv;
    newUV += offset;
    gl_FragColor = texture2D(uTexture, newUV);
}

用每个格子的 offset 数值计算2维的随机值，再计算出代表上下左右方向的 dir——(-1.0,-1.0) / (-1.0,1.0) / (1.0,-1.0) / (1.0,1.0)——右图可以看到 dir 最终有红绿黄黑4种颜色，对应4个对角线上的移动方向。（如果大家对这里2维计算有些困惑的话，也可以将 xy 拆开进行表示和计算，方便理解）

void main() {
    vec2 rand = hash(offset);
    vec2 dir = sign(rand - 0.5);
    // vec2 dir = vec2(sign(rand.x-0.5), sign(rand.y-0.5));
    // gl_FragColor = vec4(rand, 0.0, 1.0);
    gl_FragColor = vec4(dir, 0.0, 1.0);
}

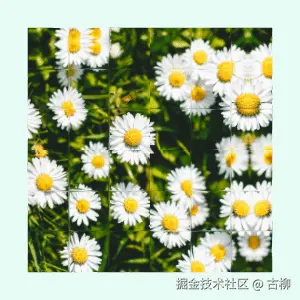

将 dir 乘上 uTime 后就能看到每个格子里随机移动的错位视觉效果，一步步实现下来是不是蛮有趣的。

newUV += offset + dir * uTime;

以上就是古柳将“折射”小球里用到的部分知识点抽离出来后，结合 plane 上不同区域的离散化数值，来实现图片格子错位效果时所想到的一些好玩的例子。

圆周运动

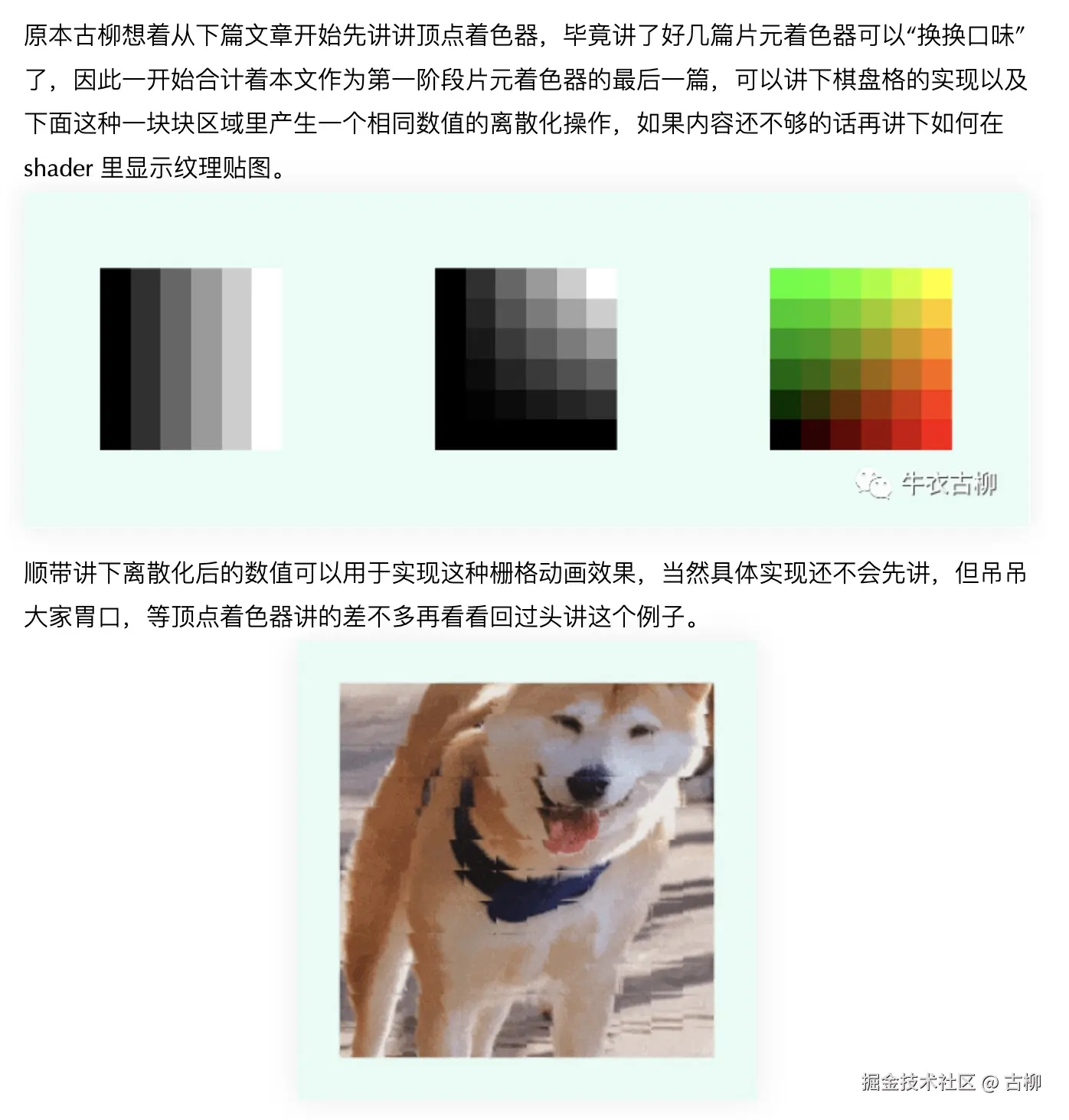

此外还有一种效果，在「手把手带你入门 Three.js Shader 系列（五） - 20231126」一文里就提到过，早就想分享给大家的，正好和这两篇内容契合，因此在这里一并讲下。

这个效果和上面水平垂直方向上的移动不同，此时需要让像素按圆周运动旋转起来。

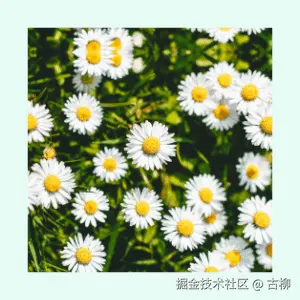

将 uTime 作为角度 angle，并且通过 sin、cos 转换成2维的坐标 coords，此时该坐标随时间变化总是在圆圈上运动，然后乘以运动半径0.1，最后加到 uv 上，就能看到图片整体做圆周运动。

void main() {
    vec2 newUV = vUv;
    float angle = uTime;
    // float angle = uTime * 3.14 * 2.0;
    vec2 coords = vec2(sin(angle), cos(angle));
    newUV += 0.1 * coords;
    gl_FragColor = texture2D(uTexture, newUV);
}

如果不希望图片是整块一起运动的，就可以把每个区域的不同数值 offset 作为角度偏移量加上去，这样就能打破步调的一致性。

float block = 6.0;
vec2 offset = floor(vUv * block) / block;

// vec2 coords = vec2(sin(angle), cos(angle));
vec2 coords = vec2(
  sin(angle + offset.x),
  cos(angle + offset.x)
);

把水平垂直的 offset 都加上后，一个个格子以不同角度错位旋转的效果就成功了。由于相邻格子的偏移角度接近，所以整体上有波浪般的效果。

vec2 coords = vec2(
  sin(angle + offset.x + offset.y),
  cos(angle + offset.x + offset.y)
);

调整不同参数，效果也会不同，大家可自行尝试，直到调出自己满意的效果。

vec2 coords = vec2(
  sin(angle + offset.x * 3.0 + offset.y * 2.0),
  cos(angle + offset.x * 3.0 + offset.y * 2.0)
);

几年前古柳刚接触 Shader 时，看到这种效果后就非常喜欢，了解实现原理后发现并不复杂。利用简单的 sin cos 三角函数，再结合强大的 Shader 在成千上万的像素上并行执行，就能做出一般前端里无法实现的酷炫丝滑的效果。时隔许久，终于在今天教给大家了，希望大家会喜欢！

小结

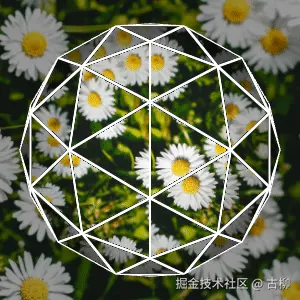

讲完了 plane 上的图片错位效果如何实现，下一篇会教大家如何实现这种漂亮的“折射”小球效果。

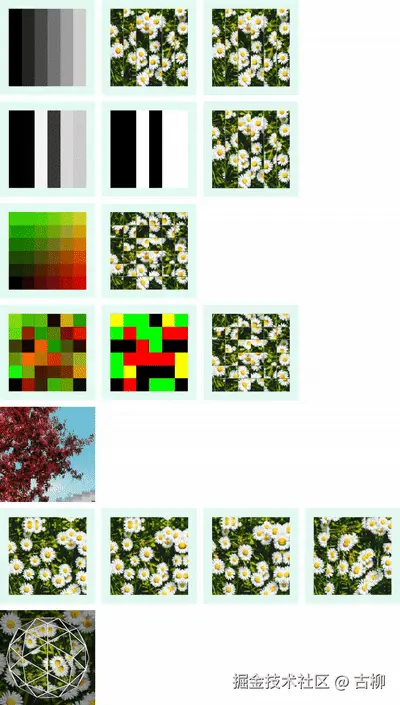

最后照旧是本文的所有例子合集。本文代码见 codepen。

链接：codepen.io/GuLiu/full/…
链接：codepen.io/GuLiu/full/…

照例

如果你喜欢本文内容，欢迎以各种方式支持，这也是对古柳输出教程的一种正向鼓励！

最后欢迎加入「可视化交流群」，进群多多交流，目前5群刚刚建立；对本文任何地方有疑惑的可以群里提问。加古柳微信：xiaoaizhj，备注「可视化加群」即可。

欢迎关注古柳的公众号「牛衣古柳」，并设置星标，以便第一时间收到更新。
