一、核心定义与发展脉络
可视化编程通过图形节点 / 积木块拖拽连接实现逻辑设计，无需复杂文本代码。
- 起源（1960s） ：LOGO 语言（乌龟画图）和 HyperCard 开启图形化编程探索，受限于早期硬件未普及。
- 发展（1980s 后） ：Scratch（积木式）推动教育普及，21 世纪后 Unreal 蓝图（游戏）、Node-RED（物联网）、iVX（通用低代码）等工具涌现，覆盖专业领域。
二、主流框架分类与技术对比
| 类别 | 代表工具 | 核心范式 | 编程粒度 | 典型场景 | 核心优势 | 局限 |
|---|---|---|---|---|---|---|
| 教育启蒙 | Scratch | 积木块事件驱动 | 高级指令级（动作 / 控制块） | 少儿编程、简单动画 / 游戏制作 | 积木拼搭直观，零代码基础入门，社区生态丰富 | 逻辑复杂度低，功能固定 |
| 游戏引擎脚本 | Unreal 蓝图 | 节点图 + 执行 / 数据双连线 | 函数 / 语句级（事件 / 分支节点） | 游戏逻辑设计（角色交互、关卡脚本） | 深度集成引擎 API，可视化调试，设计师友好 | 大型图表易混乱，性能依赖编译 |
| 游戏引擎脚本 | Unity Bolt | 节点图 + 状态机 | 同 Unreal，增加状态机范式 | Unity 游戏原型开发（2D/3D 逻辑） | 封装 Unity API，支持状态机建模（如角色 AI） | 解释执行效率较低，需 C# 补充 |
| 物联网 / 流程编排 | Node-RED | 数据流驱动 + 消息异步传递 | 功能模块级（输入 / 处理 / 输出节点） | 物联网设备联动、API 集成 | 浏览器端拖拽，快速搭建传感器 / 服务数据流管道 | 顺序逻辑弱，复杂流调试困难 |
| 物联网 / 流程编排 | n8n | 数据流 + 顺序工作流 | 服务操作级（如 Gmail 发送、Notion 创建） | SaaS 服务自动化（数据同步、定时任务） | 开源自托管，支持条件分支 / 子工作流，API 集成丰富 | 并发性能有限，依赖代码节点 |
| 工程仿真 | Simulink | 模块框图 + 连续信号流 | 可细可粗（从加减算子到子系统） | 控制系统建模、数字信号处理 | 直接映射数学模型，自动生成嵌入式代码，高精度仿真 | 仅限专业领域，学习成本高 |
| 通用低代码开发 | iVX | 事件面板 + 数据流 DAG 双范式 | 语句 / 函数级（条件判断、API 调用块） | 企业级应用（ERP、审批系统） | 生成原生代码（Vue/React/Java），支持超大规模逻辑，代码可编译调试 | 概念较复杂，生态待完善 |
三、核心范式深度解析
- Scratch：积木式启蒙范式
- 逻辑：通过 “当绿旗点击→移动 10 步→播放声音” 等彩色积木块串联，事件驱动 + 顺序执行，封装循环 / 条件结构。
- 价值：降低编程门槛，适合 6 + 儿童理解 “触发 - 动作” 逻辑，社区超 1 亿用户共享创意作品。
- Unreal 蓝图：节点式游戏逻辑
- 核心：红色事件节点（如 BeginPlay）触发白色执行流，蓝色数据线传递对象引用，支持 Branch 分支、Loop 循环节点。
- 场景：快速实现 “角色碰撞→生成道具→延迟销毁” 等玩法，与 C++ 互补（底层算法用代码，流程逻辑用蓝图）。
- Unity Bolt：状态机增强范式

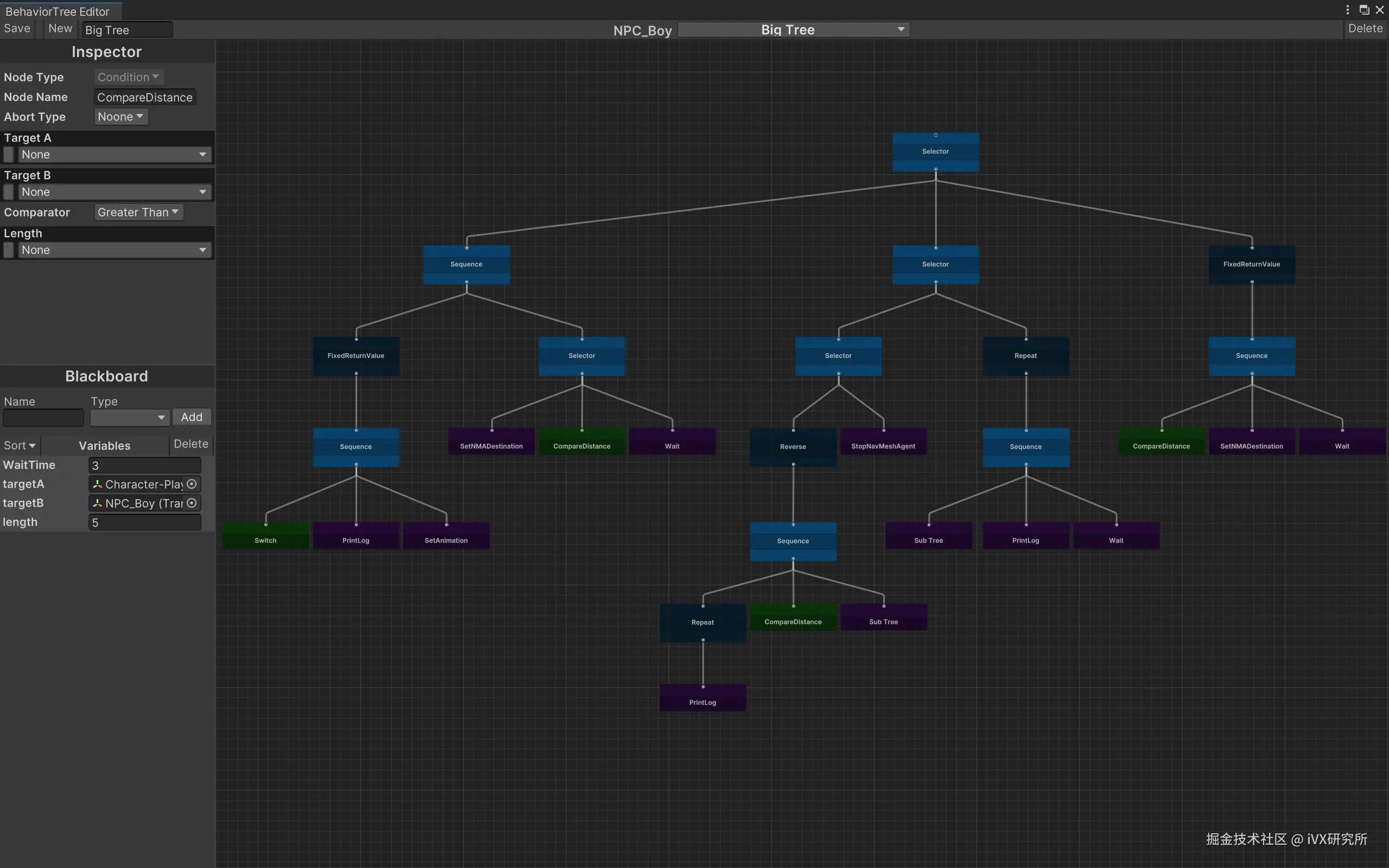

- 特色：除 Flow 图（流程图）外，支持 State 图（有限状态机），如角色 “空闲→奔跑→攻击” 状态切换，无缝对接 Unity 引擎事件（如 OnCollisionEnter）。
- Node-RED：轻量数据流范式
- 逻辑：消息从 Inject 节点（触发源）流向 Function 节点（JS 代码处理），最终经 Debug 节点输出，异步驱动数据管道（如 “传感器数据→云端处理→设备控制”）。
- n8n：业务导向工作流

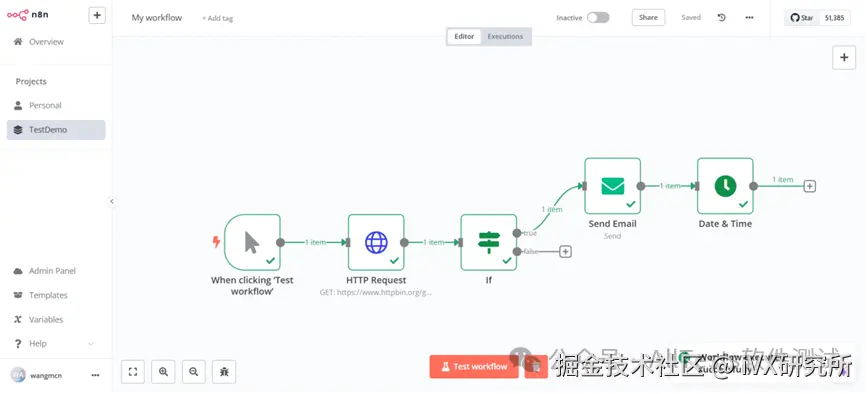

- 优势：预置 150 + 节点（Gmail、Slack、GitHub），支持条件分支（If 节点）和子工作流，适合 “表单提交→数据存储→多渠道通知” 等跨系统自动化。
- Simulink：工程级模型驱动
- 核心：模块（加法器、积分器、传递函数）通过连线表示信号流动，仿真时按时间步长计算连续系统行为，支持自动代码生成（C/C++）用于嵌入式设备。
-
iVX：双范式破局者
- 事件面板：类似流程图，编排 “按钮点击→表单验证→调用后端 API→弹窗提示” 的顺序逻辑，支持条件嵌套和循环。

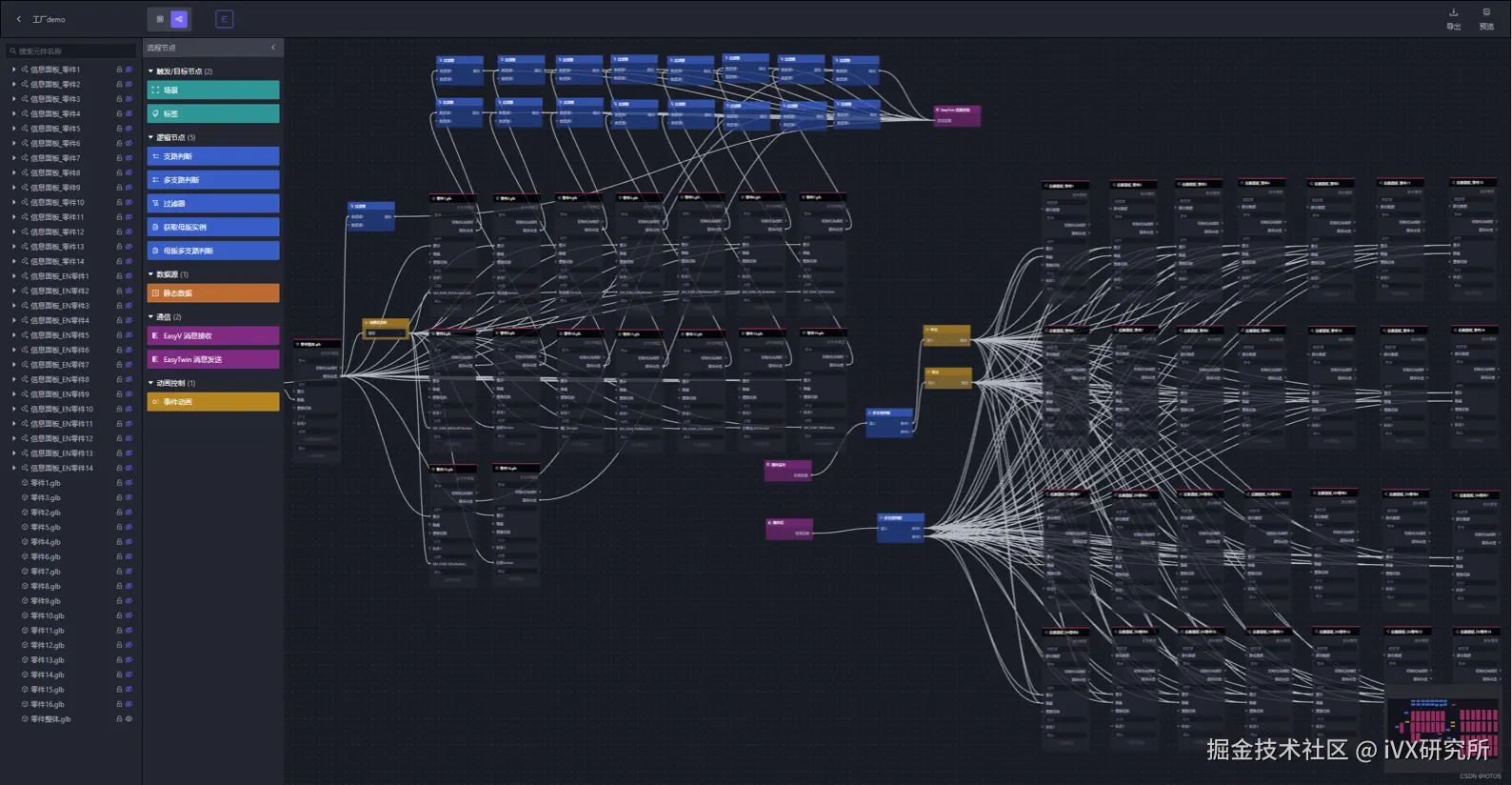

- 数据流面板：以 DAG 图并行处理数据（如订单数据同时进入库存 / 信用检查节点），支持复杂计算（ETL、异步调度），最终生成可读原生代码。
| 维度 | Scratch | Unreal 蓝图 | Unity Bolt | Node-RED | n8n | Simulink | iVX |
|---|---|---|---|---|---|---|---|
| 逻辑表示 | 积木块拼接 | 节点图执行流 | 节点图 + 状态机 | 数据流图 | 工作流图 | 模块框图 | 双面板分治 |
| 执行机制 | 解释执行 | 编译为字节码 | 解释执行（部分编译） | 解释执行 | 解释执行 | 仿真计算 | 生成原生代码 |
| 扩展能力 | 有限 | 调用 C++ 类 | 调用 C# 方法 | 嵌入 JS 代码 | 写 JS/TS | 自定义模块 | 支持 Java/Python 代码嵌入 |
| 图灵完备性 | 有限 | 是 | 是 | 是 | 是 | 是 | 是 |
五、未来趋势
- AI 协同编程：自然语言生成图形逻辑（如 “每周三备份数据库→发邮件通知” 自动生成 n8n 流程），AI 辅助调试（检测无效节点、优化执行路径）。
- 标准化组件生态：行业专用组件库（金融风控流程、医疗数据清洗模块），跨平台兼容（如 iVX 组件可导入其他低代码工具）。
- 代码与图形双向互通：通过 VL 中间语言（iVX）实现图形逻辑与 Java/JS 代码互转，支持 “图形设计→导出代码→手工微调” 全流程。
- 多领域渗透：从教育 / 游戏扩展至机器学习（可视化模型训练流水线）、区块链（智能合约图形化配置）、工业控制（Simulink 与 iVX 协同开发嵌入式系统）。
六、典型工具界面对比
- Scratch：积木块按功能分类（动作 / 外观 / 控制），脚本区拖拽拼接，右侧实时预览角色行为。
- Unreal 蓝图：深色节点图，执行线（白箭头）表示流程顺序，数据线（彩色）传递参数，支持节点高亮调试。

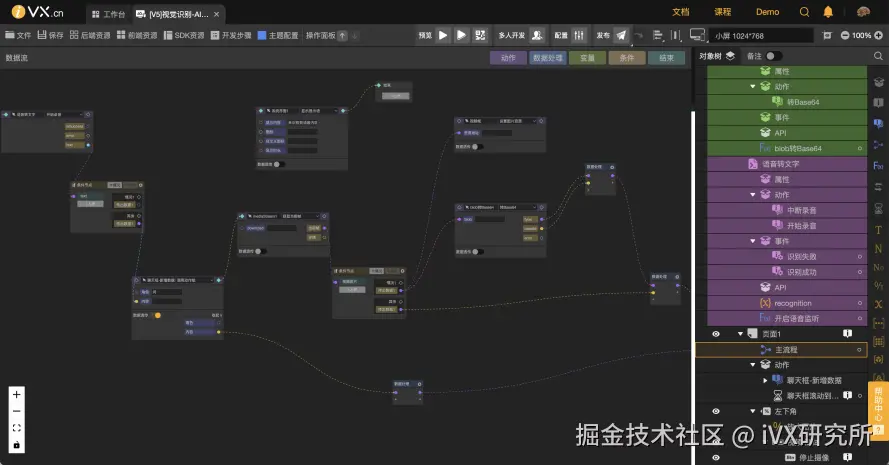

- iVX：左事件面板（顺序动作块，如 “按钮点击→API 调用”），右数据流面板（并行计算节点，如 “库存检查 + 信用评估→订单判定”），支持子图折叠和多人协同。
七、选型决策参考
-
少儿编程：Scratch，通过积木拼搭建立编程思维。
-
游戏开发：Unreal 蓝图（3D 复杂逻辑）或 Unity Bolt（2D / 状态机场景），快速验证玩法。
-
物联网集成：Node-RED（轻量设备联动）或 n8n（跨 SaaS 服务自动化），低成本实现数据流转。
-
工程建模：Simulink，精确模拟动态系统并生成嵌入式代码。
-
企业级开发：iVX，处理复杂业务流程（如多级审批、数据并行计算），避免厂商锁定（生成可读源码）。
可视化编程正从 “辅助工具” 进化为 “主流开发范式”，通过降低技术门槛，让非专业用户也能参与逻辑设计，同时为专业开发者提供高效的原型构建与复杂系统管理方案。
