知识图谱与多模态推理在测试开发中的实践价值‌测试开发中的核心痛点与解决思路在复杂的软件系统中，测试团队常面临以下挑战：

测试开发中的核心痛点与解决思路

在复杂的软件系统中，测试团队常面临以下挑战：

业务链路复杂： 微服务架构下，跨模块的依赖关系难以全面覆盖
多模态数据割裂： 日志、截图、性能指标等数据缺乏关联分析
维护成本攀升： UI自动化测试因界面频繁变更导致脚本失效

知识图谱与多模态推理为解决这些问题提供了系统性方案。

一、知识图谱：结构化测试知识的应用

1.1 什么是知识图谱？

定义：知识图谱是一种用图结构（Nodes-Entities & Edges-Relationships）表达现实世界关系的技术，在测试领域可理解为软件系统的"神经网络图谱" 。

核心要素：

组件	测试领域示例	可视化表达
实体	订单服务、支付接口	节点（圆形/方形）
关系	调用、依赖、触发	带箭头的连接线

典型结构（Neo4j示例）：

cypher
CREATE (:Service {name:"支付接口"})-[:DEPENDS_ON]->(:Service {name:"风控服务"})
CREATE (:Testcase {id:"TC-01"})-[:COVERS]->(:API {name:"/payment"})

1.2 技术原理与测试映射

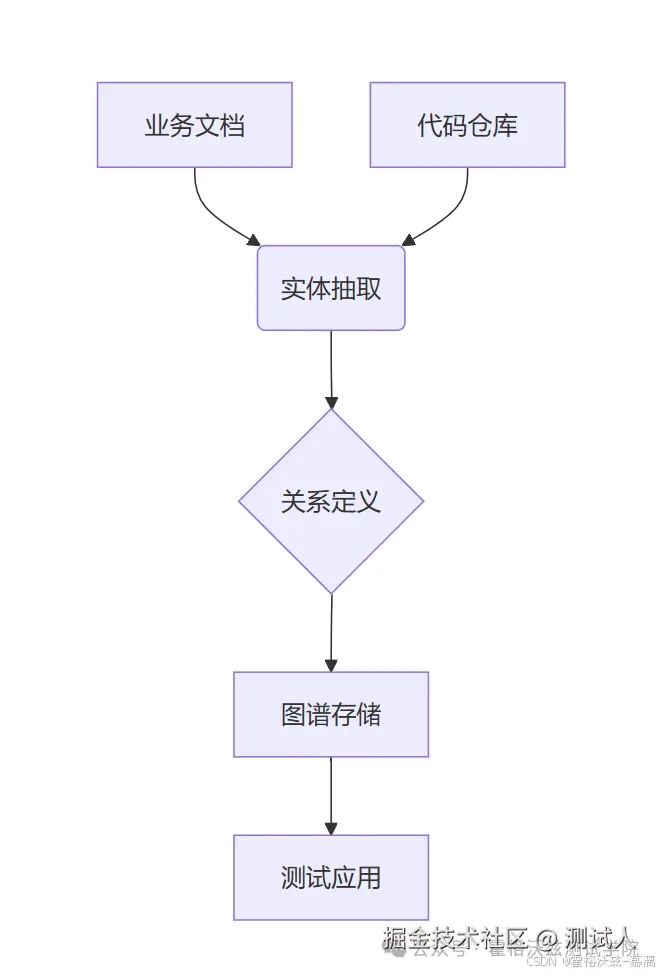

构建流程：

核心能力：

路径推导： 自动发现跨模块调用链路（如用户登录 → 鉴权服务 → 权限中心）

影响域计算： 量化服务变更影响的测试范围（公式：Impact = Σ(关联实体权重)）

1.3 测试场景案例

电商订单系统测试：

问题：人工设计跨模块用例耗时且覆盖率低（原始覆盖率68%）
方案：构建包含200+实体节点、500+依赖关系的业务知识图谱
结果：系统自动生成测试用例覆盖93%关键路径，设计耗时减少70%（数据来源：某电商平台2023年A/B测试报告）

微服务故障定位：

问题：服务调用异常平均修复时间（MTTR）达25分钟
方案：基于图谱分析服务依赖，识别关键故障节点
结果：MTTR缩短至6分钟（某金融系统2022年运维报告）

二、多模态推理：融合异构测试数据的分析方法

2.1 什么是多模态推理？

定义：通过深度学习同步处理多种数据类型（文本/图像/时序）的技术，可类比为测试领域的 "全栈侦探" 。

模态对应关系：

数据类型	测试场景	分析模型
日志文本	接口异常	BERT
UI截图	元素缺失	YOLOv5
性能曲线	响应延迟	LSTM

2.2 技术实现与测试整合

核心架构：

关键技术：

跨模态对齐：使用CLIP模型建立文本描述与界面元素的映射关系
时空关联：通过Transformer模型捕捉事件的时间顺序（如点击按钮→接口调用→数据库变更）

测试流程优化：

数据采集：Selenium收集操作日志+界面截图

特征提取：

文本特征：RoBERTa解析错误日志中的堆栈信息

图像特征：ResNet-50识别截图中的异常弹窗

联合推理：图神经网络（GNN）分析多模态数据关联性

2.3 测试场景案例

UI自动化测试优化：

问题：元素定位因动态布局失效（周均维护3.2次）

方案：多模态模型结合文本标签与图像特征定位元素

结果：维护频率降低65%，定位准确率稳定在99%（某社交APP 2023年测试报告）

用户反馈分析：

问题：用户描述的"闪退"缺陷复现率仅45%

方案：关联崩溃日志、设备截图、操作路径进行推理

结果：复现率提升至88%（某游戏公司2022年用户支持数据）

三、测试落地的实施路径

3.1 技术实施步骤

构建领域知识图谱：

提取实体：功能模块、接口、数据表、异常类型

定义关系：调用依赖、数据流向、异常触发条件

️ 工具链：Neo4j、Apache Jena

多模态数据治理：

统一存储：日志（ELK）、截图（MinIO）、性能指标（Prometheus）

️ 标注规范：定义测试场景的多模态数据关联规则

推理模型训练：

图谱学习：图注意力网络（GAT）建模业务依赖

多模态融合：CLIP模型对齐文本与图像特征

框架选型：PyTorch Geometric + HuggingFace Transformers

3.2 效果验证指标

场景	核心指标	优化目标
测试用例生成	关键路径覆盖率	≥90%（行业基准85%）
缺陷定位	平均修复时间（MTTR）	≤10分钟（金融行业SLA要求）
脚本稳定性	元素定位准确率	≥98%（头部大厂实测数据）

四、工程化建议与工具推荐

4.1 常见问题与解决方案

问题	解决方案
知识图谱更新滞后	对接CI/CD流水线自动同步变更
多模态数据对齐偏差	对比学习增强模态关联

4.2 开源工具链

知识图谱：

Cypher（Neo4j查询语言）：MATCH p=(a)-[*]->(b) RETURN p
DGL-KE（图嵌入训练工具）

多模态推理：

OpenVINO（视觉模型优化框架）
MMDetection（目标检测工具）

五、技术演进方向

动态知识图谱：实时同步线上变更（如K8s服务发现自动更新节点）
端到端多模态流水线：从数据采集到推理的全链路自动化
可解释性增强：可视化推理路径（如图谱遍历路径、注意力热力图）
