欢迎继续一起踏上 The Journey of Chaos, 关于 Shader 生成技术的一些基础性学习。噪声会分为以下几篇内容学习

再上一篇中我们理解了 CurlNoise的方法，在本篇我们将继续追着 www.cs.ubc.ca/~rbridson/d… 对其中的控制 curl的方法进行讨论和理解。

一些物理概念

1. 势能（Potential Energy）

高山上的落石滚落下来时能够砸出一个大坑，蓄能水电站水库中的水从高处被释放能够带动发动机发电，紧绷的弓弦能够把箭射出去。你看，深处高处的石头、水流和紧绷的弓弦都具有能量。这种能量是什么？势能（Potential energy）是体系内因物体间的相对位置或状态而储存的能量，它能够释放或转化为其他形式的能量，如动能。势能是一个状态量，也称为位能。在流体力学中，势能通常指流体的重力势能或其他形式的势能（如压力势能）。势能与流体的高度、压力分布等相关，但在描述速度场时，通常不直接使用势能，而是通过势函数或流函数间接体现。

2. 势函数（Velocity Potential, ϕ）

势函数 $\phi$ 是用于描述**无旋流动（Irrotational Flow）**的标量函数。在无旋流动中，速度场 $\mathbf{v}$ 可以表示为势函数的梯度：

$\mathbf{v} = \nabla \phi \$

这意味着速度场的旋度为零：

$\nabla \times \mathbf{v} = 0 \$

势函数常用于描述理想流体（无粘性、无旋）的运动。

3. 流函数（Stream Function）

-流函数 $\psi$ 是用于描述**不可压缩流动（Incompressible Flow）**的标量函数。在二维不可压缩流动中，速度场 $\mathbf{v} = (u, v)$ 可以表示为流函数的偏导数：

$u = \frac{\partial \psi}{\partial y}, \quad v = -\frac{\partial \psi}{\partial x} \$

这意味着流函数满足连续性方程（质量守恒）：

$\nabla \cdot \mathbf{v} = 0 \$

流函数的等值线 $\psi = \text{constant}$ 表示流线，即流体微团的运动轨迹。也就是我们特效中的线

4. 速度场（Velocity）

速度场 $\mathbf{v}$ 是描述流体运动的核心物理量，表示流体微团在空间中的运动方向和速率。在无旋流动中，速度可以通过势函数的梯度计算：

$\mathbf{v} = \nabla \phi \$

在不可压缩流动中，速度可以通过流函数的旋度计算（二维情况下）：

$\mathbf{v} = \nabla \times \psi , \hat{\mathbf{z}} \$

其中 $\hat{\mathbf{z}}$ 是垂直于二维平面的单位向量。

5. 势函数与流函数的关系

在二维无旋且不可压缩流动中，势函数 $\phi$ 和流函数 $\psi$ 满足柯西-黎曼条件：

$\frac{\partial \phi}{\partial x} = \frac{\partial \psi}{\partial y}, \quad \frac{\partial \phi}{\partial y} = -\frac{\partial \psi}{\partial x} \$

这意味着势函数和流函数是共轭调和函数，可以通过复变函数理论联系起来。听起来很复杂对不对。不过我们看其物理意义就会很清楚。

势函数 $\phi$ 的等值线![(\phi = \text{constant}](//www.zhihu.com/equation?te…
流函数 $\psi$ 的等值线![(\psi = \text{constant}](//www.zhihu.com/equation?te…
由于 $\phi$ 和 $\psi$ 满足柯西-黎曼条件，等势线和流线是正交的，即它们相互垂直。

实边界 Solid Boundary

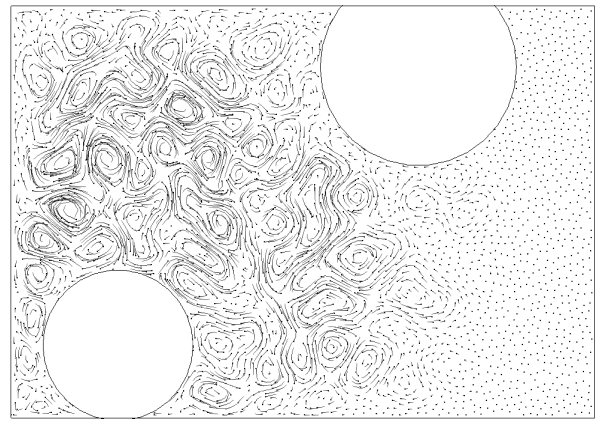

2503214345

2503195601

论文中给出了上做图图，在流线中，有这么一块里面没有流线，同时源的周围有一圈流线保证了整体无散。同时论文中并给出下列公式

$\psi(\mathbf{x}, t) = \text{ramp}\left(\frac{d(\mathbf{x})}{d_0}\right) A(\mathbf{x}) N\left(\frac{\mathbf{x}}{d_0}, t\right). \$

如果需要明白上述公式，需要结合上面的物理概念基础知识，对公式每一项含义有了解。在你描述的情境中， $N(\mathbf{x}, t)$ 是一个二维噪声函数，其中：

**噪声函数 $N(x, t)$ **: 这是一个随时间 $t$ 和空间位置 $\mathbf{x}$ 变化的噪声函数, N也就是我们 simplex Noise. x也就是 UV坐标
调制函数 $A(\mathbf{x})$ : 这是一个平滑的阶跃函数，基于鼠标光标与位置 $\mathbf{x}$ 的距离。它的作用是调整噪声的强度，使得靠近鼠标光标的位置噪声更强，远离鼠标光标的位置噪声更弱。这里调节的其实就是 N生成向量场的大小
边界距离函数 $d(\mathbf{x})$ : 这是位置 $\mathbf{x}$ 到最近固体边界的距离。用于确保在靠近边界时速度场逐渐减弱，避免在边界处产生不合理的速度。
斜坡函数 $\text{ramp}\left(\frac{d(\mathbf{x})}{d_0}\right)$ : 这是一个基于边界距离的斜坡函数， $d_0$ 是一个参考距离。当 $d(\mathbf{x})$ 小于 $d_0$ 时，函数值逐渐减小到零，确保在边界附近速度场平滑过渡到零。其实就是个 smoothstep
势函数 $\psi(\mathbf{x}, t)$ : 也就是论文中提出的公式，也是上面各个函数的组合

知道原理之后就非常简单，代码就只有一行，修改 noise函数，做一个 smoothstep

float boundary_sdf(vec2 pos)
{
    return length(pos -vec2(0.2)) - 0.3;
}


float main_noise(in vec2 p)
{
    float noise = simplex_noise(p);
    float scaleSize = 0.1;
    float boundaryFactor = smoothstep(0., 1.0, boundary_sdf(p) / scaleSize) ;
    return noise * boundaryFactor;
}

下面我在（0.2， 0.2）位置做了一个 0.3 半径的圆，

控制速度场

目前所有的streamline都是通过随机数生成速度场画出来的，但是由于旋度恒等式，我们在每一帧都已经满足了这个条件

$\nabla \cdot (v_x, v_y) = 0 \$

那么意味着我们对每一帧的速度场做一些改变，也不会影响到整体流场散度为 0 的特点。这也是上一篇埋的彩蛋，如何通过鼠标让流线移动。这里也许有非常多的效果。

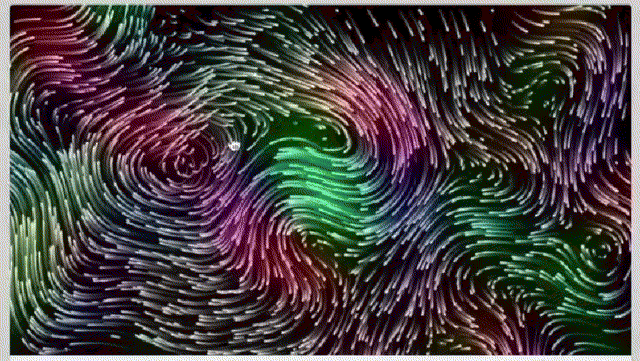

2503211104 上图为随着鼠标移动产生了旋转的 streamline

vec2 ms = (iMouse.xy * 2.0 - iResolution.xy) / iResolution.y;
vec2 mv = (ms - p0) * 0.5;
mv /= dot(mv, mv) + 0.04;
mv = vec2(-mv.y, mv.x);
v0 += mv * 0.2;

主要是在计算粒子运动方向的时候增加了一个垂直方向的力。 以上代码具体解释

vec2 mv = (m
s - p0) * 0.5; 计算出鼠标与渲染点的向量。
mv /= dot(mv, mv) + 0.04; 计算出越远受到的影响越小，同时加上 0.04避免除 0
mv = vec2(-mv.y, mv.x); 将向量旋转 90 度，实现垂直力，从而产生漩涡

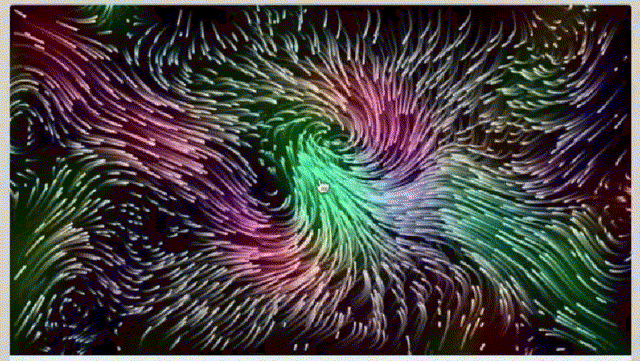

而只要注释掉，mv = vec2(-mv.y, mv.x); 。就可以产生如下吸引的效果 2503213114

Web中使用Curl

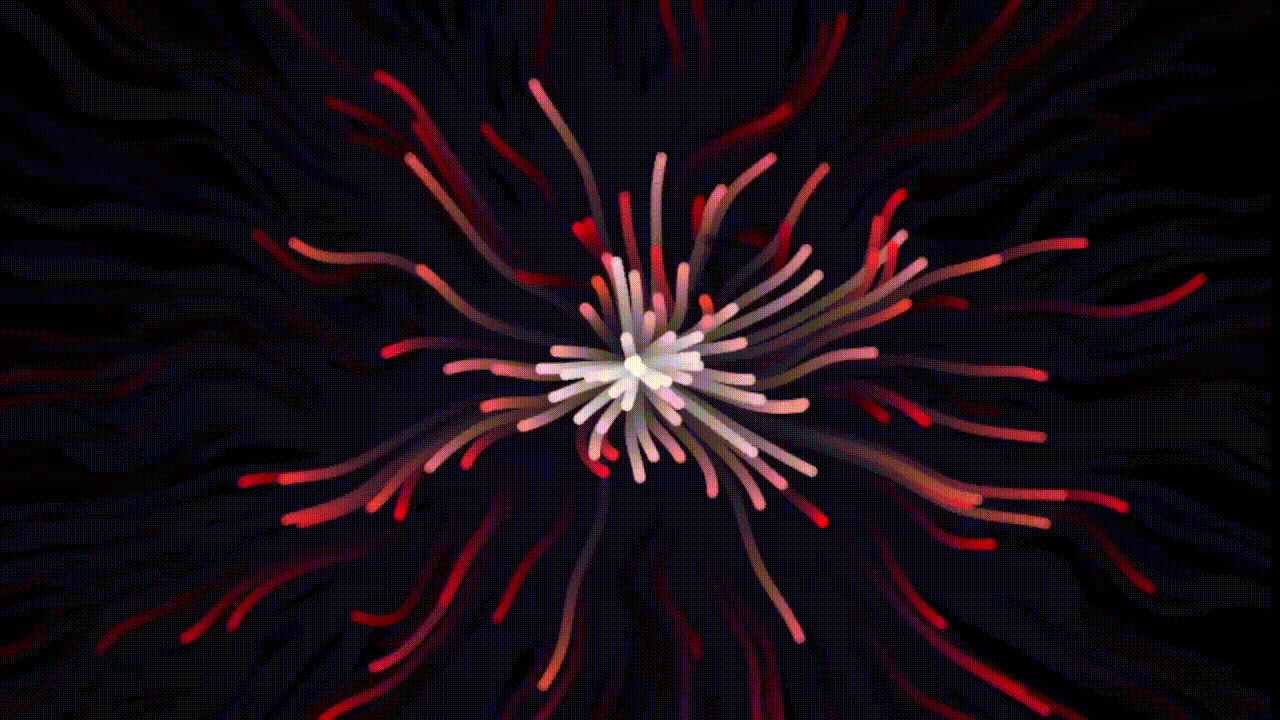

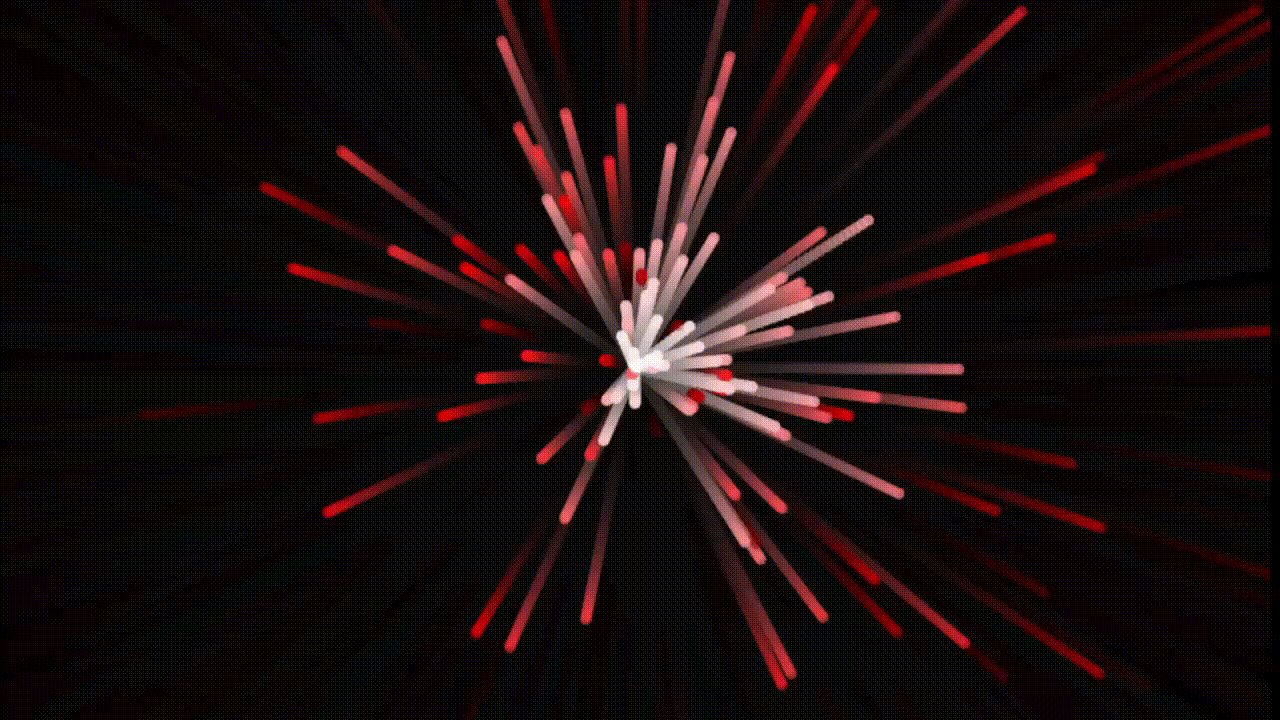

2503203318

2503203321

对比上左右的效果，右侧粒子发散出去后路径是扭曲的曲线，但是扭曲的幅度控制在一定范围。这里实际上就是用 curlNoise为粒子运动叠加了一个速度。核心代码非常简单。以下是 js代码。来自于 github.com/bobbyroe/cu…

```
function update(t) {
    particles.forEach((p) => {
      p.update(t);
      p.render(ctx);
    });
    let angle = Math.random() * Math.PI * 2;
    let speed = Math.random() * 3 + 1;
    let curl = getCurl(t, 0, 0);
    let pOptions = {
      pos: { x: SCREEN_WIDTH * 0.5, y: SCREEN_HEIGHT * 0.5 },
      vel: { x: Math.cos(angle) * speed, y: Math.sin(angle) * speed },
      col: { hue: 360 * curl.x, lightness: 100, alpha: 1.0 },
      fadeRate: 0.005,
    };
    let particle = getParticle(pOptions);
    particles.push(particle);
    while (particles.length > maxParticles) {
      particles.shift();
    }
  }
  return { update };
}
```
