基于双PI控制的永磁同步电机变频调速系统simulink建模与仿真

1.课题概述

基于双PI控制的永磁同步电机变频调速系统simulink建模与仿真。



2.系统仿真结果

（完整程序运行后无水印）

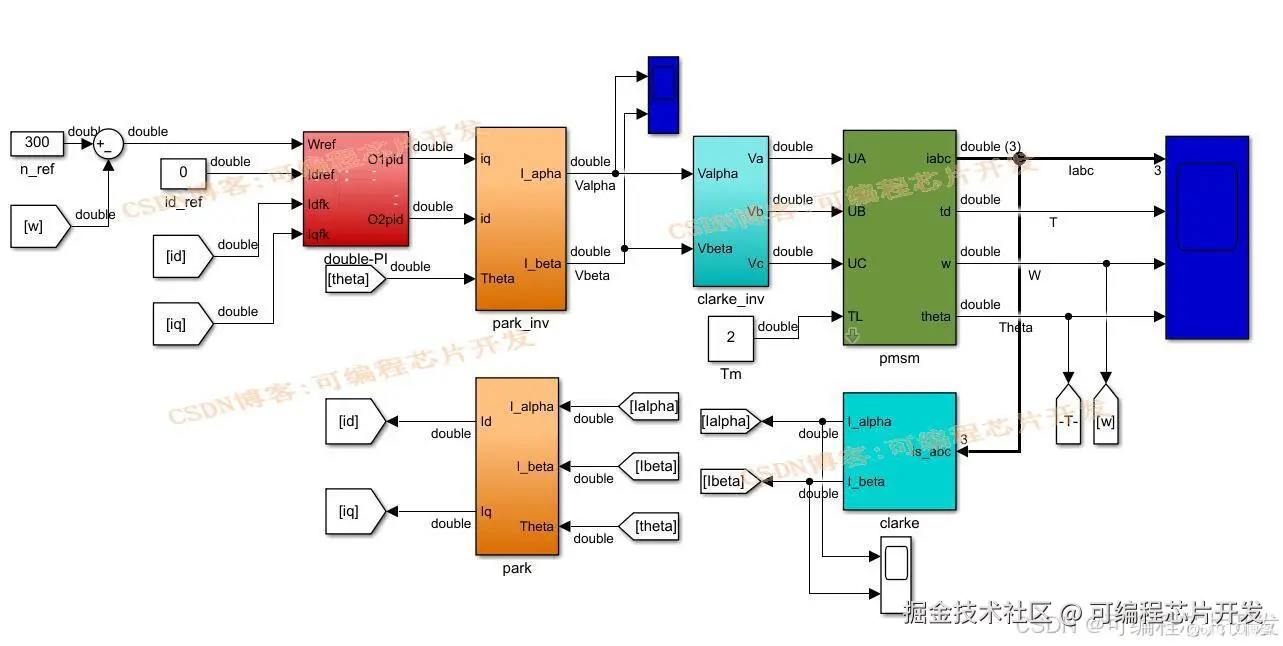

3.核心程序与模型

版本：MATLAB2022a





4.系统原理简介

       基于双PI控制的永磁同步电机(PMSM)变频调速系统是一种高效的电机控制策略，它利用两个独立的PI控制器分别控制电机的速度和电流，以实现电机的精确调速和良好的动态性能。下面将详细介绍基于双PI控制的永磁同步电机变频调速系统的原理、数学模型和控制策略。



4.1 永磁同步电机(PMSM)的基本原理

       永磁同步电机(PMSM)是一种使用永磁体作为转子的同步电机，它具有高效率、高功率密度、高可靠性和宽广的调速范围等优点。PMSM的工作原理基于法拉第电磁感应定律和安培定律，其数学模型可以描述为：





4.2 双PI控制策略

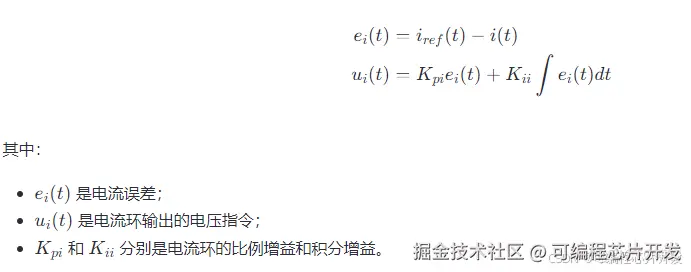

       双PI控制策略的核心在于利用两个独立的PI控制器形成闭环控制，一个用于速度控制环，另一个用于电流控制环。这种控制结构可以实现良好的静态和动态性能。电流环控制的目标是使电机的定子电流跟踪给定的电流参考值。电流环的数学模型可以表示为：





速度环控制的目标是使电机的速度跟踪给定的速度参考值。速度环的数学模型可以表示为：





4.3 dq坐标变换

        为了实现双PI控制策略，需要将三相静止坐标系下的电机变量转换到dq旋转坐标系下。dq坐标变换公式为：





4.4 空间矢量脉宽调制(SVPWM)

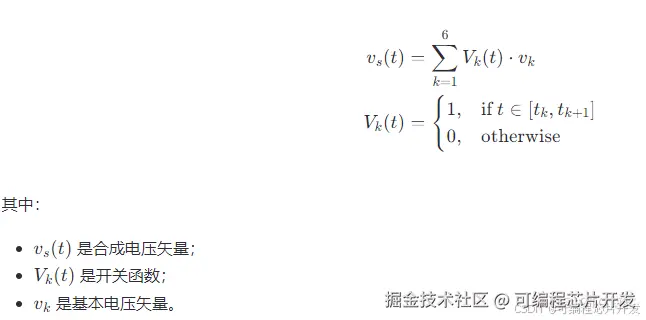

       SVPWM是一种高效的逆变器控制策略，用于生成所需的dq坐标系下的电压矢量。SVPWM的数学模型可以表示为：





       基于双PI控制的永磁同步电机变频调速系统是一种有效的电机控制策略，它能够提供良好的静态和动态性能。通过合理设计PI控制器参数和采用适当的控制策略，可以实现电机的精确调速和高效运行。
