1. 概述

要解决这个问题首先得理解地球椭球这个概念，这里直接用武汉大学《大地测量学基础》（孔详元、郭际明、刘宗全）的解释吧：

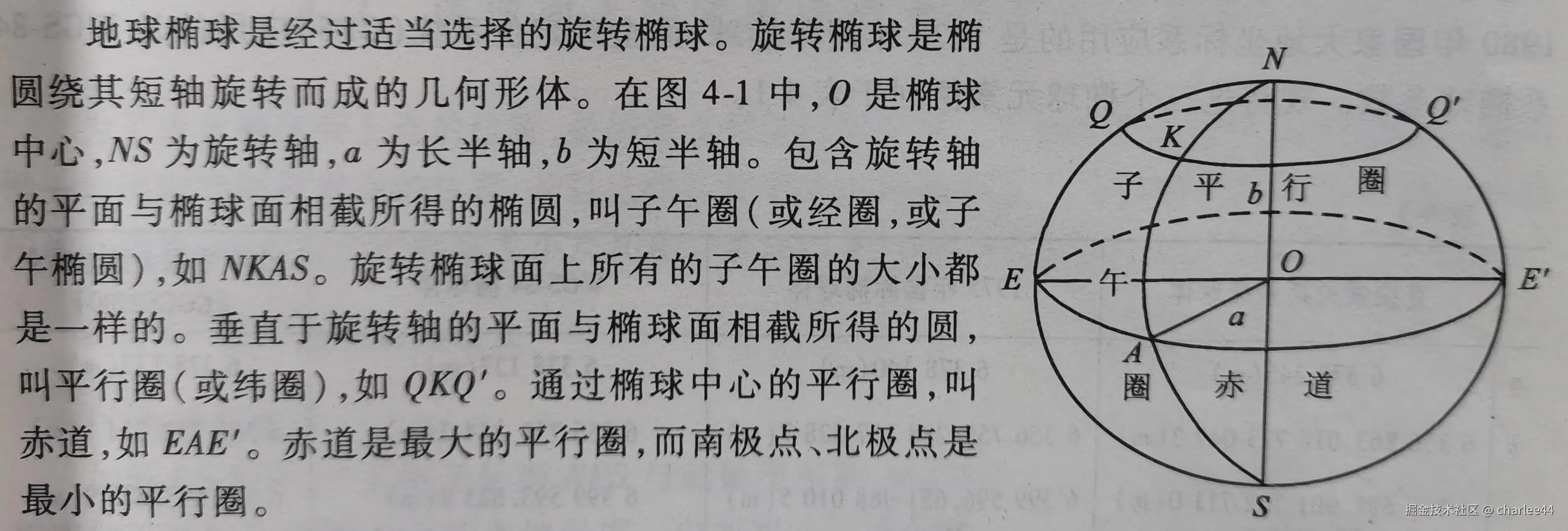

图1 地球椭球的概念

大地经纬度坐标系是地理坐标系的一种，也就是我们常说的经纬度坐标+高度。经纬度坐标用的虽然多，但是很多人并没有理解经纬度的几何意义：纬度是一种线面角度，是坐标点P的法线与赤道面的夹角（注意这个法线不一定经过球心）；经度是面面角，是坐标点P所在的的子午面与本初子午面的夹角。这也是为什么经度范围是-180 ~ +180，纬度范围却是-90 ~ +90：

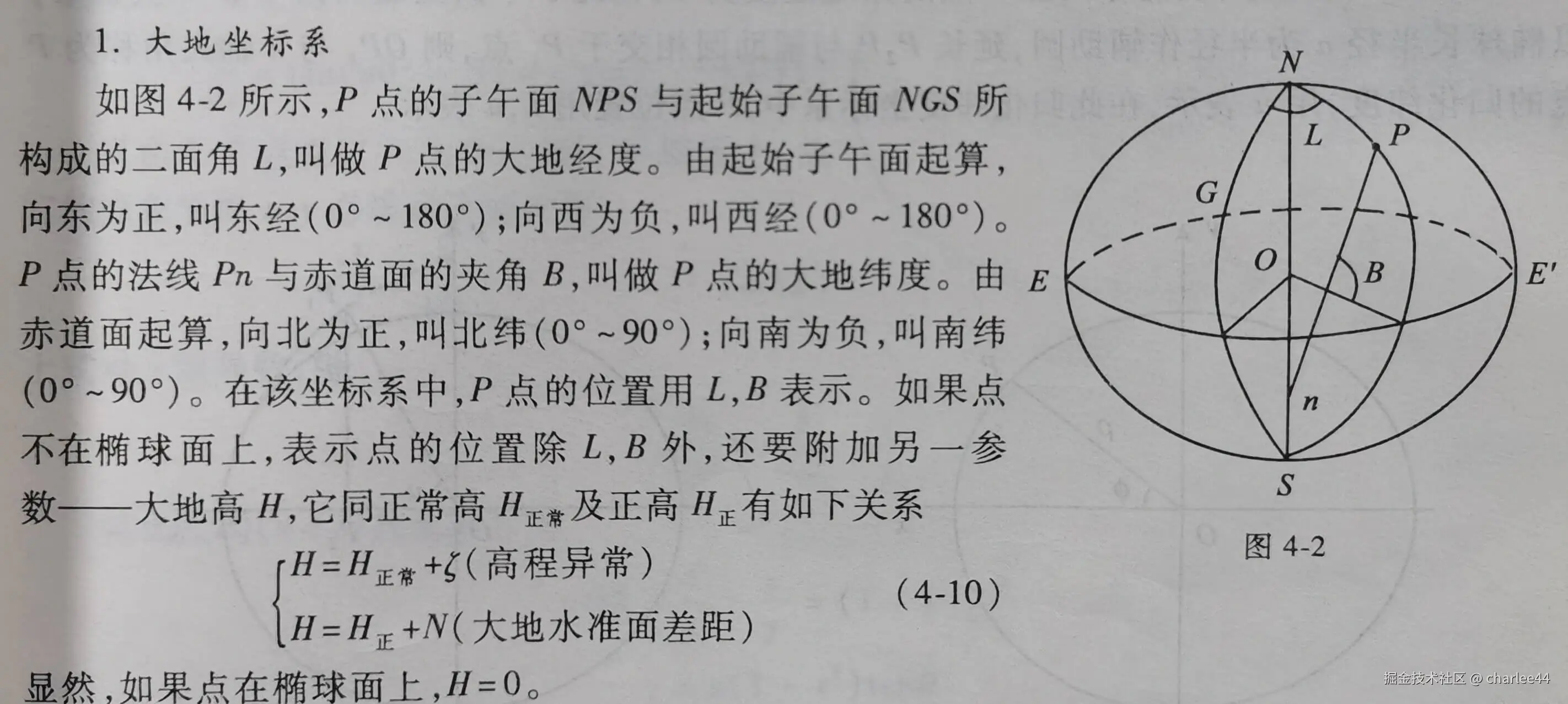

图2 大地坐标系的概念

地心地固坐标系就是我们常用的笛卡尔空间直角坐标系了。这个坐标系以椭球球心为原点，本初子午面与赤道交线为X轴，赤道面上与X轴正交方向为Y轴，椭球的旋转轴(南北极直线)为Z轴。显然，这是个右手坐标系：

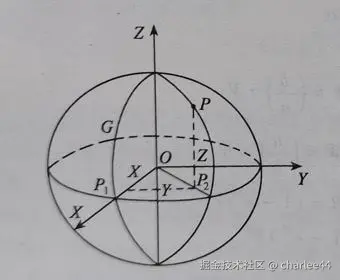

图3 地心地固坐标系示意图

显然，两者都是表达的都是空间中某点P，只不过一个是经纬度坐标（BLH），一个是笛卡尔坐标（XYZ）；两者是可以相互转换的。

2. 推导

2.1. BLH->XYZ

将P点所在的子午椭圆放在平面上，以圆心为坐标原点，建立平面直接坐标系：

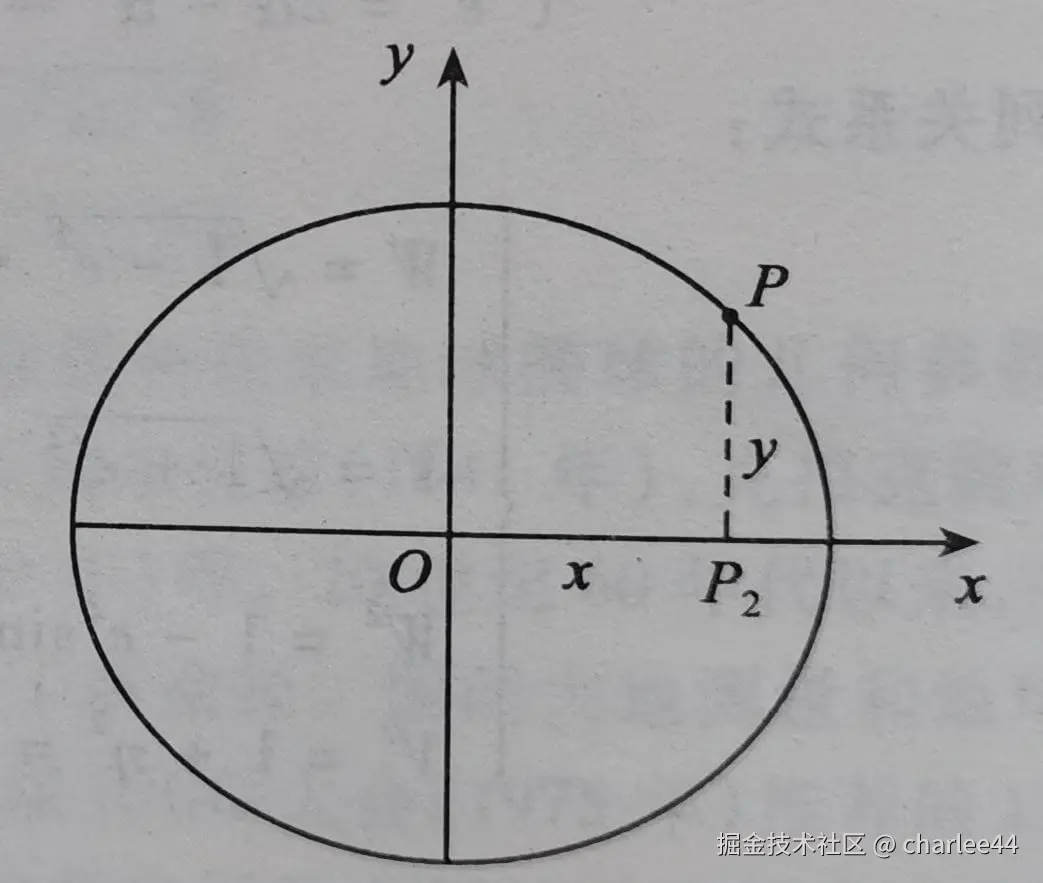

图4 子午椭圆平面坐标系

对照地心地固坐标系，很容易得出：

\begin{cases} Z = y \\ X = x \cdot \cos(L) \\ Y = x \cdot \sin(L) \end{cases} \tag{1}

那么，关键问题在于求子午面直角坐标系的x,y。过P点作原椭球的法线Pn，他与子午面直角坐标系X轴的夹角为B。过P点作子午椭圆的切线，它与X轴的夹角为(90°+B):

图5 子午椭圆平面坐标系几何作图解算

根据椭圆的方程，位于椭圆的P点满足：

\frac{x^2}{a^2} + \frac{y^2}{b^2} = 1 \tag{1.2}

对x求导，有：

\frac{dy}{dx} = -\frac{b^2}{a^2} \cdot \frac{x}{y} \tag{2}

又根据解析几何可知，函数曲线（椭圆）某一点（就是P点）的倒数为该点切线的斜率，也就是正切值：

\frac{dy}{dx} = tan(90^o + B) = -cotB \tag{3}

联立公式（2）(3)，可得：

y = x(1-e^2)tanB \tag{4}

其中，e为椭圆第一偏心率：

e = -\frac{\sqrt{a^2-b^2}}{a}

令Pn的距离为N，那么显然有：

x = NcosB \tag{4-2}

根据（4）式可得：

y = N(1-e^2)sinB \tag{4-3}

将其带入（1）式，可得到椭球上P点的坐标为：

\begin{cases} X = NcosBcosL\\ Y = NcosBsinL\\ Z = N(1-e^2)sinB\\ \end{cases} \tag{5}

那么唯一的未知量就是Pn的长度N了，将（4）式带入到椭圆方程式(1.2)：

\frac{x^2}{a^2} + \frac{x^2(1-e^2)^2tan^2B}{b^2} = 1

化简，得：

x = \frac{acosB}{\sqrt{1-e^2sin^2B}} \tag{6}

联立式（5）式（6），得：

N = \frac{a}{\sqrt{1-e^2sin^2B}} \tag{6-1}

通过式（5）式（6-1），可以计算椭球上某一点的坐标。但这个点并不是我们真正要求的点，我们要求的点P(B,L,H)是椭球面沿法向量向上H高度的点：

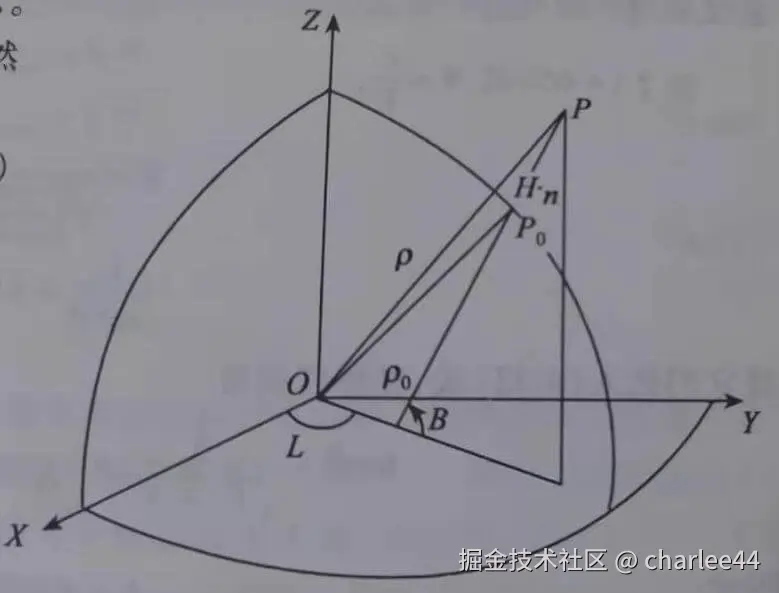

图6 椭球面沿法向量向上H高度的点

P点在椭球面上的点为 $P_0$ ，那么根据矢量相加的性质，有：

P = P_0 + H \cdot n \tag{6-2}

其中， $P_0$ 也就是式(5)，而n是 $P_0$ 在椭球面的法线单位矢量。

矢量在任意位置的方向都是一样的，那么我们可以假设存在一个单位球(球的半径为单位1)，将法线单位矢量移动到球心位置，可得法线单位矢量为：

n = \left[ \begin{matrix} cosBcosL \\ cosBsinL \\ sinB \\ \end{matrix} \right] \tag{7}

因此有：

P = \left[ \begin{matrix} X \\ Y \\ Z \\ \end{matrix} \right]= \left[ \begin{matrix} (N+H)cosBcosL \\ (N+H)cosBsinL \\ [N(1-e^2) + H]sinB \\ \end{matrix} \right] \tag{8}

其中：

N = \frac{a}{\sqrt{1-e^2sin^2B}} \tag{9}

2.2. XYZ->BLH

根据式（8），可知：

\frac{Y}{X} = \frac{(N+H)cosBsinL}{(N+H)cosBcosL} = tanL

因此有：

L = arctan(\frac{Y}{X}) \tag{10}

不过纬度Ｂ就不是那么好算了，首先需要计算法线Pn在赤道两侧的长度。根据图5，有：

y = PQsinB

与式（4-3）比较可得：

PQ = N(1-e^2)

显然，由于：

Pn = N = PQ + Qn

有：

Qn = Ne^2

接下来如下图所示，对图5做辅助线：

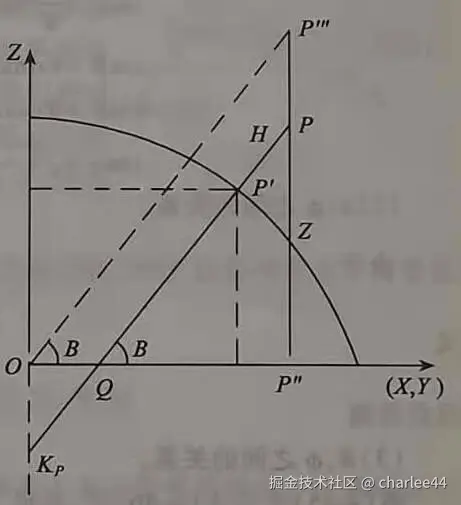

图7 子午椭圆平面坐标系几何作图解算

有：

\begin{cases} PP'' = Z\\ OP'' = \sqrt{x^2+y^2}\\ PP''' = OK_p = QK_psinB = Ne^2sinB\\ P''P''' = PP''' + PP'' \end{cases}

因而可得：

tanB = \frac{Z+Ne^2sinB}{\sqrt{x^2+y^2}} \tag{11}

这个式子两边都有待定量B，需要用迭代法进行求值。具体可参看代码实现，初始的待定值可取 $tanB = \frac{z}{\sqrt{x^2+y^2}}$ 。

大地纬度B已知，那么求高度H就非常简单了，直接根据式（8）中的第三式逆推可得：

H = \frac{Z}{sinB} - N(1-e^2) \tag{12}

汇总三式，可得：

\begin{cases} L = arctan(\frac{Y}{X})\\ tanB = \frac{Z+Ne^2sinB}{\sqrt{x^2+y^2}}\\ H = \frac{Z}{sinB} - N(1-e^2)\\ \end{cases}

3. 实现

根据前面的推导过程，具体的C/C++代码实现如下：

#include <iostream>

using namespace std;

const double epsilon = 0.000000000000001;
const double pi = 3.14159265358979323846;
const double d2r = pi / 180;
const double r2d = 180 / pi;

const double a = 6378137.0;		//椭球长半轴
const double f_inverse = 298.257223563;			//扁率倒数
const double b = a - a / f_inverse;
//const double b = 6356752.314245;			//椭球短半轴

const double e = sqrt(a * a - b * b) / a;

void Blh2Xyz(double &x, double &y, double &z)
{
	double L = x * d2r;
	double B = y * d2r;
	double H = z;

	double N = a / sqrt(1 - e * e * sin(B) * sin(B));
	x = (N + H) * cos(B) * cos(L);
	y = (N + H) * cos(B) * sin(L);
	z = (N * (1 - e * e) + H) * sin(B);
}

void Xyz2Blh(double &x, double &y, double &z)
{
	double tmpX =  x;
	double temY = y ;
	double temZ = z;

	double curB = 0;
	double N = 0;
	double calB = atan2(temZ, sqrt(tmpX * tmpX + temY * temY));

	int counter = 0;
	while (abs(curB - calB) * r2d > epsilon  && counter < 25)
	{
		curB = calB;
		N = a / sqrt(1 - e * e * sin(curB) * sin(curB));
		calB = atan2(temZ + N * e * e * sin(curB), sqrt(tmpX * tmpX + temY * temY));
		counter++;
	}

	x = atan2(temY, tmpX) * r2d;
	y = curB * r2d;
	z = temZ / sin(curB) - N * (1 - e * e);
}

int main()
{
	double x = 113.6;
	double y = 38.8;
	double z = 100;

	printf("原大地经纬度坐标：%.10lf\t%.10lf\t%.10lf\n", x, y, z);
	Blh2Xyz(x, y, z);

	printf("地心地固直角坐标：%.10lf\t%.10lf\t%.10lf\n", x, y, z);
	Xyz2Blh(x, y, z);
	printf("转回大地经纬度坐标：%.10lf\t%.10lf\t%.10lf\n", x, y, z);
}

其最关键的还是计算大地纬度B时的迭代过程，其余的计算都只是套公式。数值计算中的很多算法都是采用迭代趋近的方法来趋近一个最佳解。最后的运行结果如下：

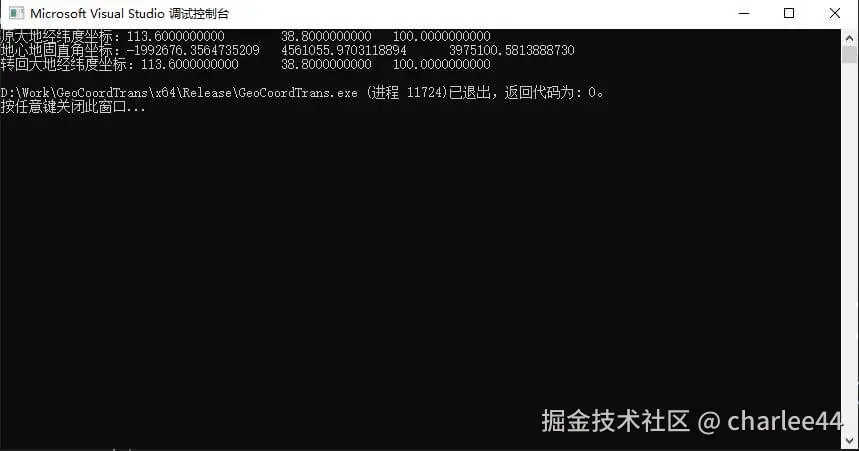

图8 程序运算结果
