【NowInAndroid架构拆解】（1）分层设计与模块化通过本文可以知道我为什么选择写架构主题 NowInAndro

是故胜兵先胜而后求战，败兵先战而后求胜。——《孙子兵法·形篇》

【NowInAndroid架构拆解】系列文章

通过本文可以知道

我为什么选择写架构主题
NowInAndroid的设计哲学
NowInAndroid的模块化设计

前言

为什么会有这一主题

架构系列是我近期的研究重点，在从事客户端研发工作十余年后，渐渐认识到业务开发只是表象，一百个项目就可能存在一百种业务页面。但在业务之下，良好的架构却是项目能够健康稳定发展的基石。客户端、前端作为用户最先接触到的软件部分，天然具有变化频繁的属性。但究其本质，要解决的是外在交互与内在代码之间的转化问题。《重构》、《代码整洁之道》、《代码大全》等一系列书籍，都在强调“高内聚低耦合”、“对扩展开放，对修改关闭”、“关注点分离”等等。

优秀的架构设计应该如同艺术品一般，让人赞叹其优美。就算做不到一劳永逸的完美，至少它也应当将美的部分与丑的部分隔离开，让在其上工作的工程师感到身心愉悦。

Android软件架构——窥一斑而知全豹

Android客户端开发技术发展至今，历经刀耕火种的MVC，初具雏形的MVP，另辟蹊径的MVVM，以及锦上添花的MVI，至今仍无法定论其架构设计是否已经到达终点。随着Jetpack Compose、Coroutine等新技术的普及，很难说未来会不会再出现一种新的架构思想。

软件架构的本质

软件架构（Software Architecture）本质上解决的是 复杂系统的结构性矛盾，其存在的意义在于为软件系统提供 可持续演进的骨架，是平衡技术、业务、团队和资源的关键决策框架。通过软件架构的结构化设计，能够有效地抵抗熵增，平衡技术业务和资源之间的不同诉求，以及为未来预留演进空间。

NowInAndroid主要功能拆解

NowInAndroid (github.com/android/now…) 是Google官方最新架构设计Demo，应用了目前主流的模块化组件，且仍处于不断更新中。

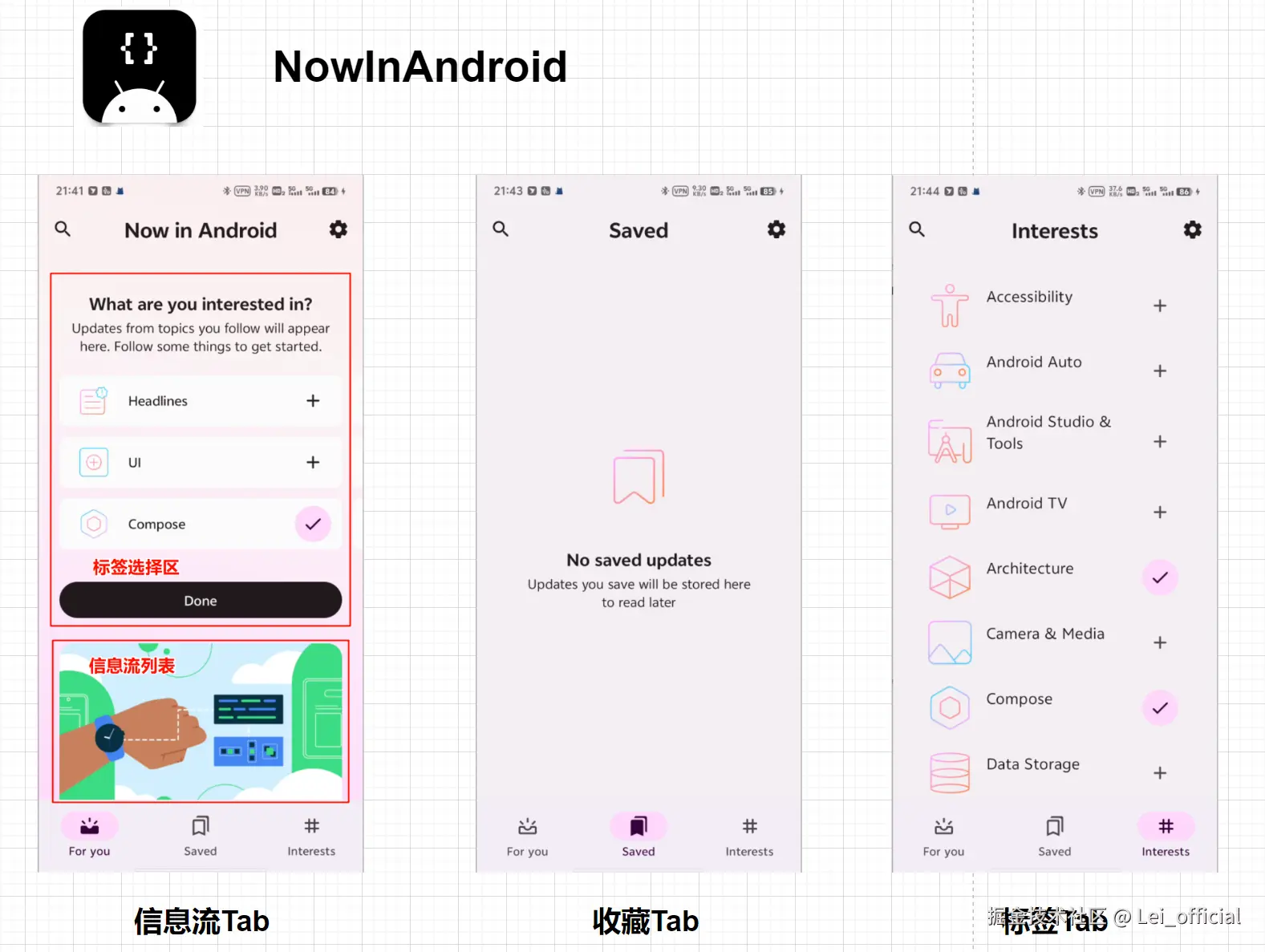

整个APP可以看做新闻类应用，由3个Tab组成，分别是信息流、收藏、兴趣标签。首次进入APP时，需要选择感兴趣的主题（标签），在选择完成后同步刷新出该主题下的文章列表。可以对文章进行收藏，收藏后该文章出现在收藏Tab中。最后一个标签Tab与信息流Tab的数据是同步的。点击列表中的文章，会跳转到Chrome打开相应网页。

从主要功能推测其实现思路

整体采用单一Activity架构，由3个Fragment组成。
遵守单一数据源原则，至少有标签、文章、收藏三个数据源
由数据驱动，可能采用了MVVM架构

接下来我们结合官方文档（见文末参考资料），对该APP的架构设计思路进行拆解。

NowInAndroid核心设计思路

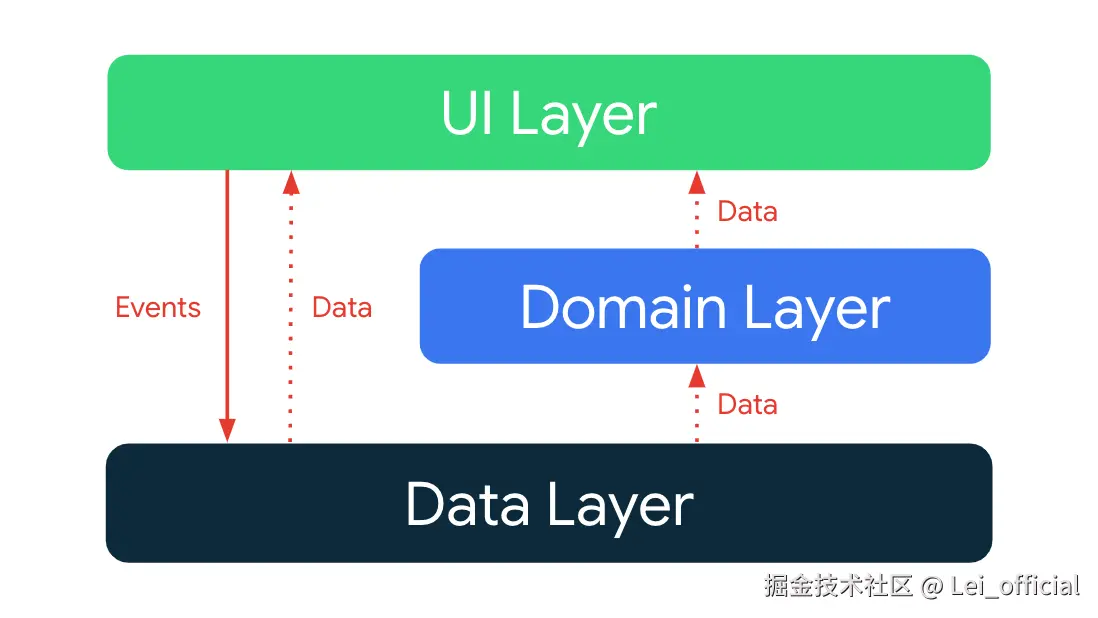

分层与单向数据/控制流

分为数据层、领域层（我更喜欢称之为功能层）、UI层
数据自底向上单向流动，采用监听方式（虚线）
控制由UI层向数据层单向流动，采用直接传递方式（实线）

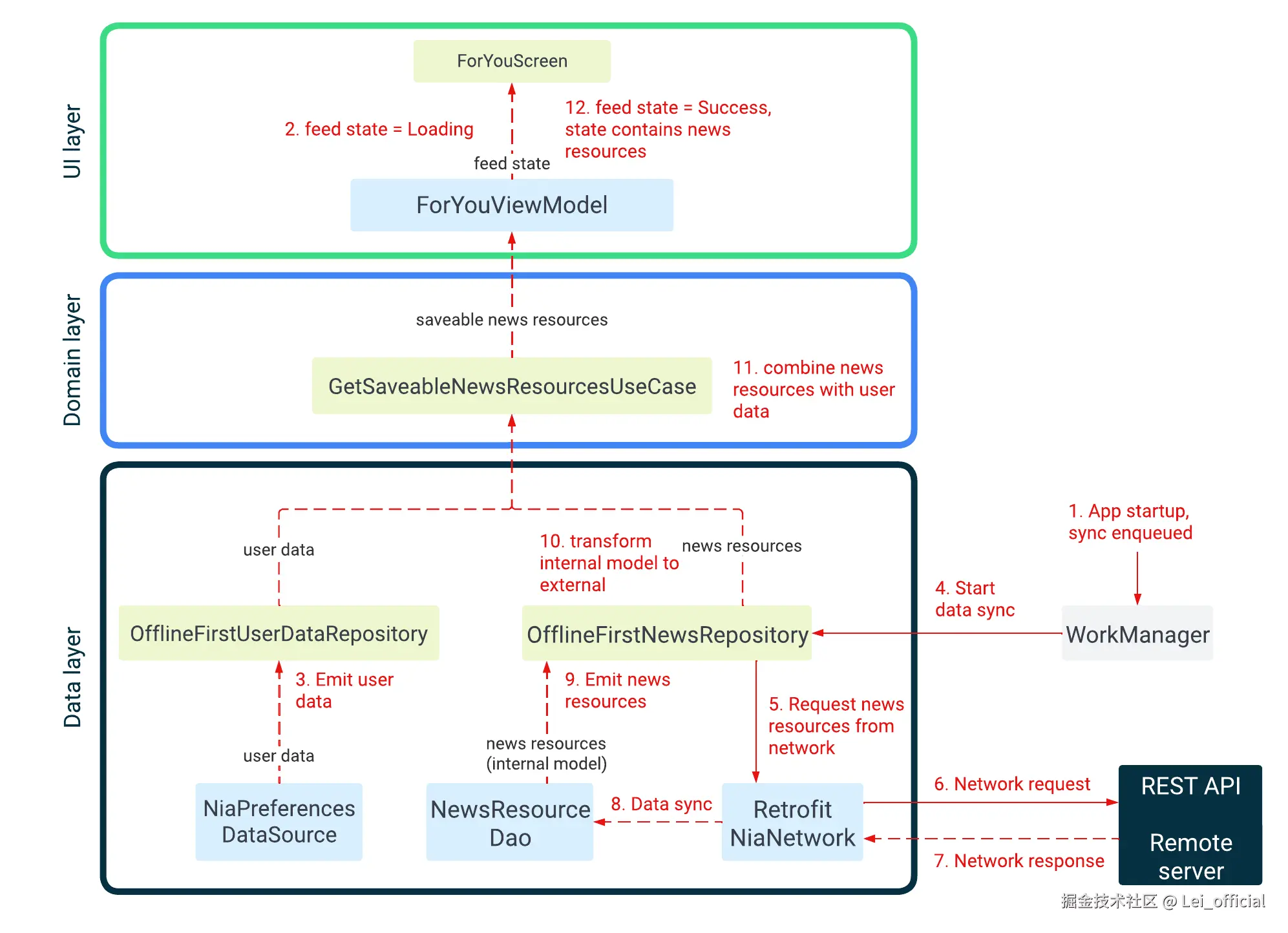

应用启动->界面显示数据的数据控制流

APP启动，将本地-服务器的数据同步任务加入WorkManager队列
UI层发射Loading状态
离线Repo加载并发射用户数据
本地-服务器数据同步任务启动
从服务器下载最新的信息流
通过Retrofit请求服务器
服务器返回数据
将服务器数据写入数据库
完成数据库写入后，发射最新信息流数据
将信息流数据与用户数据融合，通过Repo发送融合后的数据至功能层（领域层）
领域层组合数据后，发射给UI
UI状态变为Success，展现最新数据

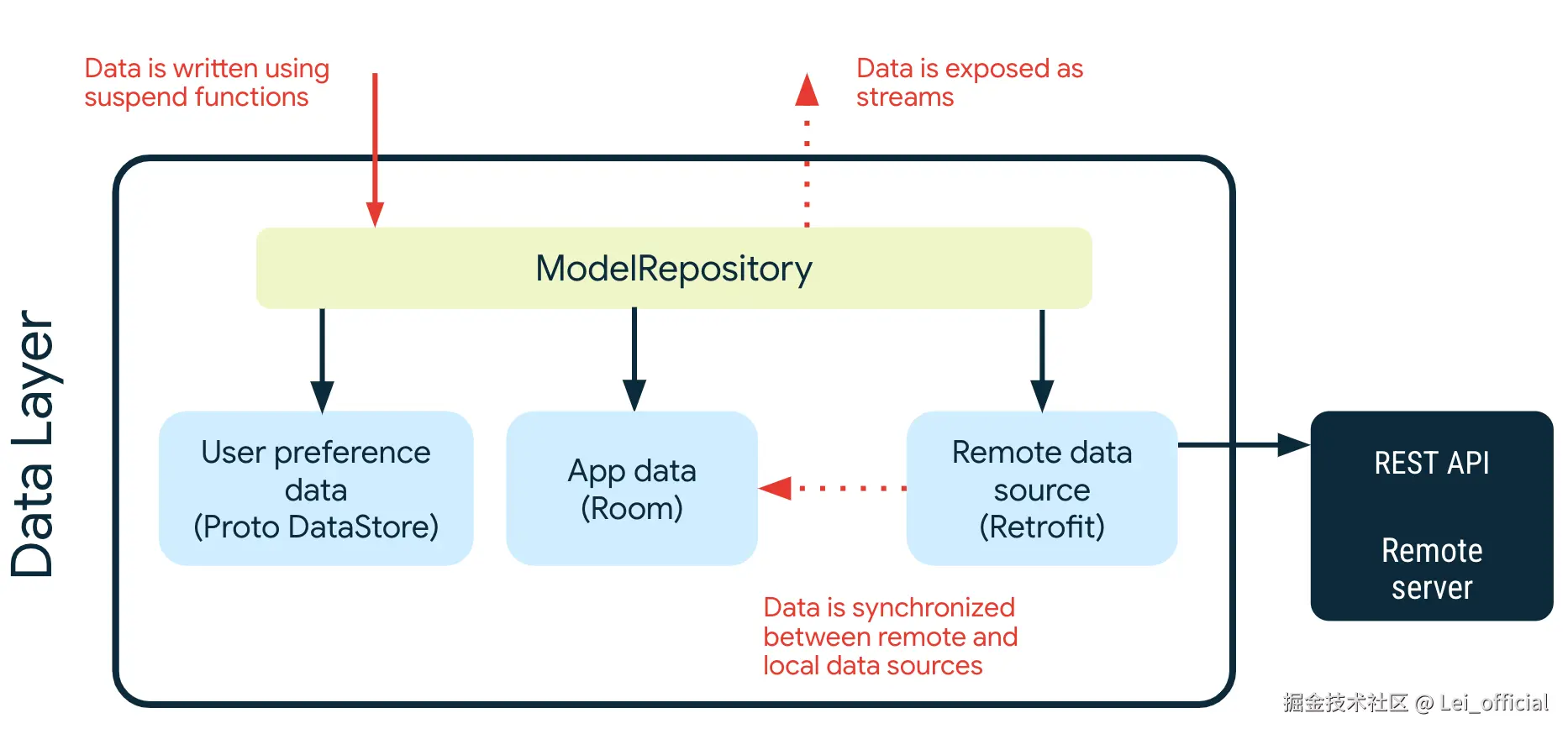

数据层

根据“单一可信数据源”原则，采用本地数据库作为单一数据源，每次从网络加载最新数据后，会将数据先保存在DB中，保存成功后方能发射给UI。

通过suspend耗时函数直接写入数据库，通过Flow流向上层发射数据。

功能层（领域层）

功能层由用例（Use Case）组成，通过组合数据层Repo发来的不同数据，构成具体的业务场景数据结构，并发送Flow给上层UI。

功能层不包含任何事件处理的定义，理论上，可以把UI层替换为H5、iOS页面，而无需对功能层进行任何改动。

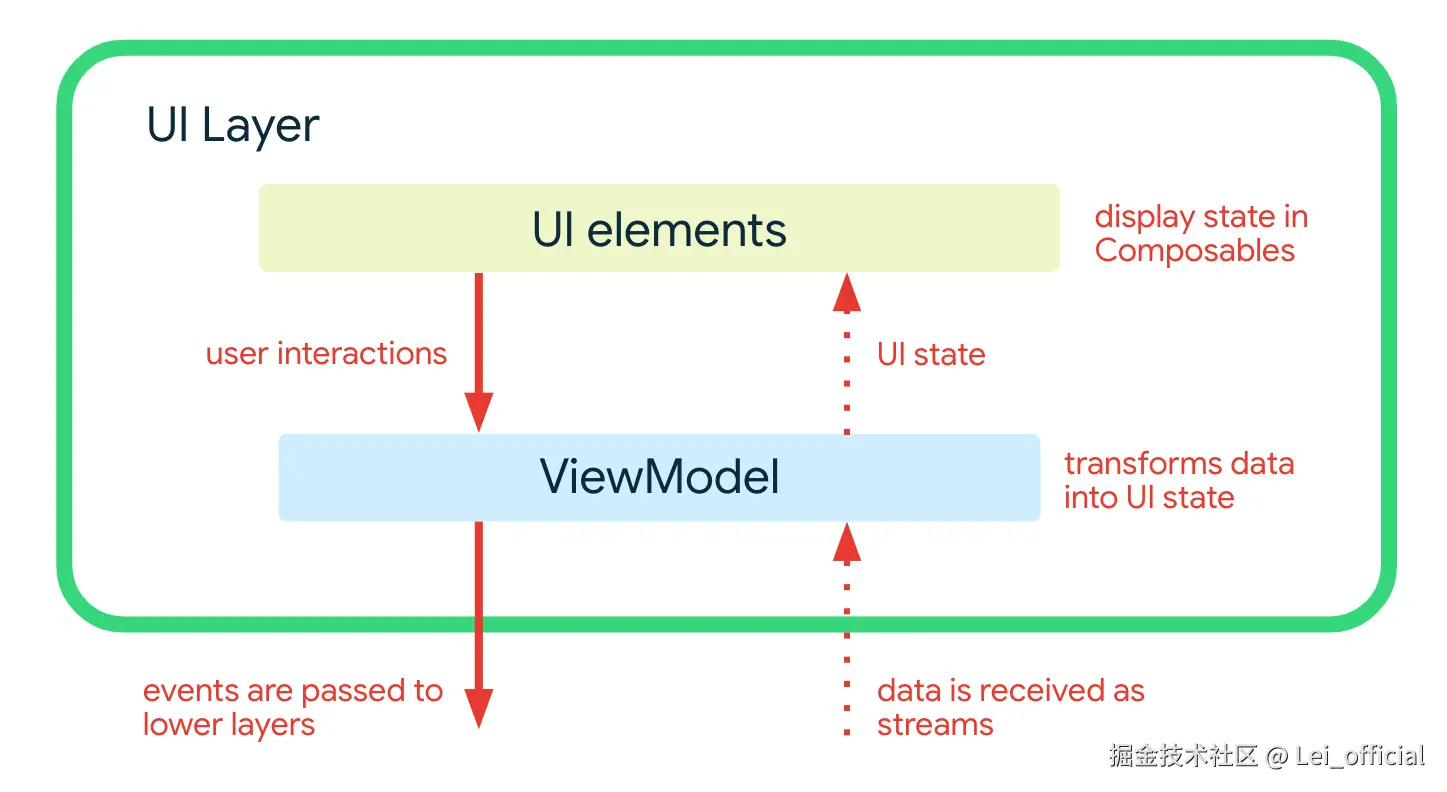

UI层

包括以下两部分：

使用J etpack Compose 构建的 UI 元素
ViewModels

采用密封类（Sealed Class）封装了页面的状态（Loading、Success），ViewModel把功能层发送来的用例冷流进行组合，生成UI状态流，每一个UI状态流对应UI的相应展示规则，此状态流以热流形式发送。

为什么ViewModel底层是冷流而上层是热流？

冷流具有懒加载属性，仅在开始订阅时启动加载数据，适用于网络、数据库，减少不必要的IO请求。
热流具有实时性、共享数据源属性，适合展现UI的最新状态。

模块化拆分

模块化的好处

现在主流的大型APP均采用了模块化设计，其好处列举如下：

可扩展性： 采用关注点分离原则，不同模块之间采用接口通信，内部实现可以自由替换升级。
支持并行工作： 减少代码冲突，适合团队高效并行开发。
职责明确： 每个模块有明确的责任人。
封装/逻辑独立： 每个模块职责独立，关注点分离，便于阅读理解和测试。
加快构建： 利用Gradle并行构建，减少构建时间。
动态下发： 类似热更新，需要Google Play支持。
可重用性： 提供了跨平台重用的可能。

模块化也有其负面效应，模块太多会导致项目复杂度上升，模块太少则起不到相应的解耦效果。对于简单的项目，单一模块反而更加适用。

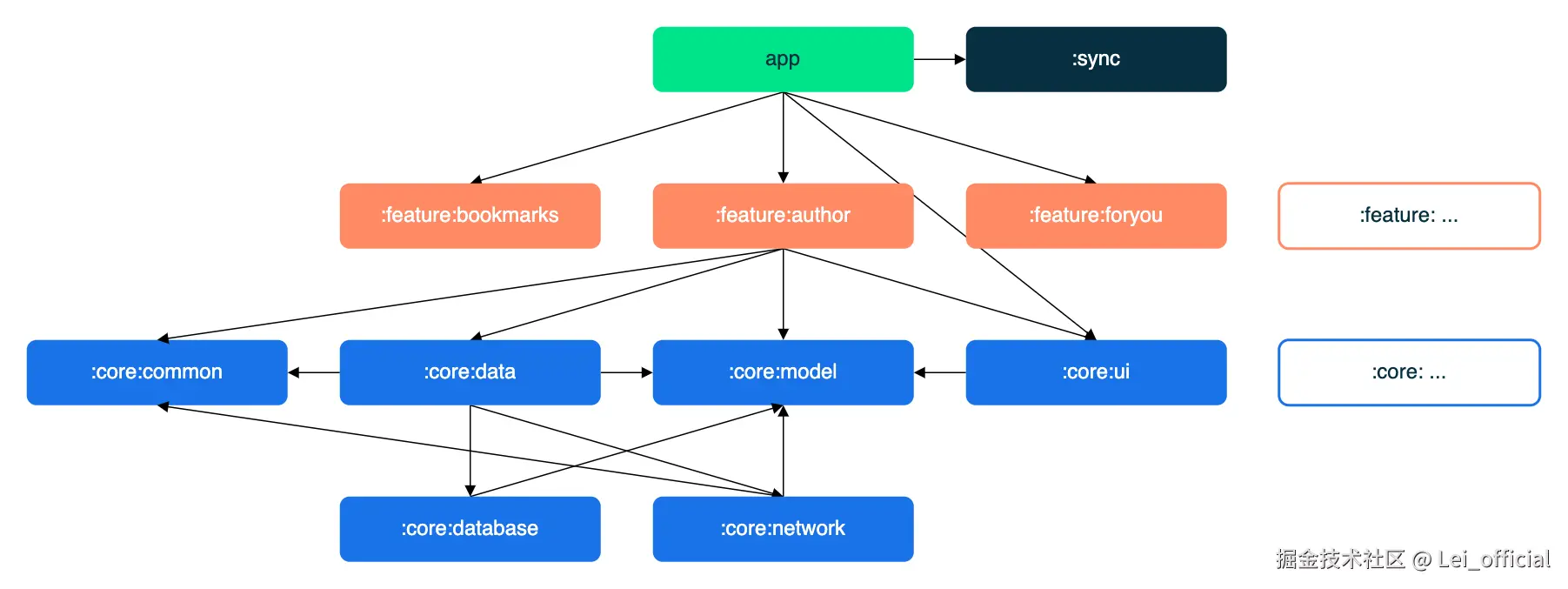

NowInAndroid模块拆分

可见NIA大体上分为三层：

app模块： 由应用脚手架组成，将APP正常运行所需要的一切整合在一起，包含UI框架和应用级控制导航。它依赖全部feature和部分core。
feature模块： 功能层（领域层）模块，包括UI组件和ViewModels。feature彼此之间隔离，可以依赖底层的core。
core模块： 通用库模块，可以依赖于其它的core。图中可见只有common和model是不会依赖其它core的，它们位于依赖链的最底层。

需要注意，模块化的拆分不是一成不变的，并没有一个一劳永逸的正确答案。架构设计的目的之一，就是在满足现有需求的基础上，为将来可能发生的演变提前做兼容设计。
