1. 项目背景及意义

关键信息抽取在文档场景中被广泛使用，如身份证中的姓名、住址信息抽取，快递单中的姓名、联系方式等关键字段内容的抽取。传统基于模板匹配的方案需要针对不同的场景制定模板并进行适配，较为繁琐，不够鲁棒。基于该问题，我们借助飞桨提供的PaddleOCR套件中的关键信息抽取方案，实现对增值税发票场景的关键信息抽取。

2. 项目内容

本项目基于PaddleOCR开源套件，以VI-LayoutXLM多模态关键信息抽取模型为基础，针对增值税发票场景进行适配，提取该场景的关键信息。

3. 安装环境

import os
os.chdir("/home/aistudio/")
# 首先git官方的PaddleOCR项目，安装需要的依赖
# 第一次运行打开该注释
!git clone https://gitee.com/PaddlePaddle/PaddleOCR.git
os.chdir("/home/aistudio/PaddleOCR/")
!pip uninstall opencv-python -y
# 安装PaddleOCR的依赖
!pip install -r requirements.txt
# 安装关键信息抽取任务的依赖
!pip install -r ./ppstructure/kie/requirements.txt

4. 关键信息抽取

基于文档图像的关键信息抽取包含3个部分：（1）文本检测（2）文本识别（3）关键信息抽取方法，包括语义实体识别或者关系抽取，下面分别进行介绍。

4.1 文本检测

本文重点关注发票的关键信息抽取模型训练与预测过程，因此在关键信息抽取过程中，直接使用标注的文本检测与识别标注信息进行测试，如果你希望自定义该场景的文本检测模型，完成端到端的关键信息抽取部分，请参考文本检测模型训练教程，按照训练数据格式准备数据，并完成该场景下垂类文本检测模型的微调过程。

4.2 文本识别

本文重点关注发票的关键信息抽取模型训练与预测过程，因此在关键信息抽取过程中，直接使用提供的文本检测与识别标注信息进行测试，如果你希望自定义该场景的文本检测模型，完成端到端的关键信息抽取部分，请参考文本识别模型训练教程，按照训练数据格式准备数据，并完成该场景下垂类文本识别模型的微调过程。

4.3 语义实体识别（Semantic Entity Recognition）

语义实体识别指的是给定一段文本行，确定其类别（如姓名、住址等类别）。PaddleOCR中提供了基于VI-LayoutXLM的多模态语义实体识别方法，融合文本、位置与版面信息，相比LayoutXLM多模态模型，去除了其中的视觉骨干网络特征提取部分，引入符合阅读顺序的文本行排序方法，同时使用UDML联合互蒸馏方法进行训练，最终在精度与速度方面均超越LayoutXLM。更多关于VI-LayoutXLM的算法介绍与精度指标，请参考：VI-LayoutXLM算法介绍。

4.3.1 准备数据

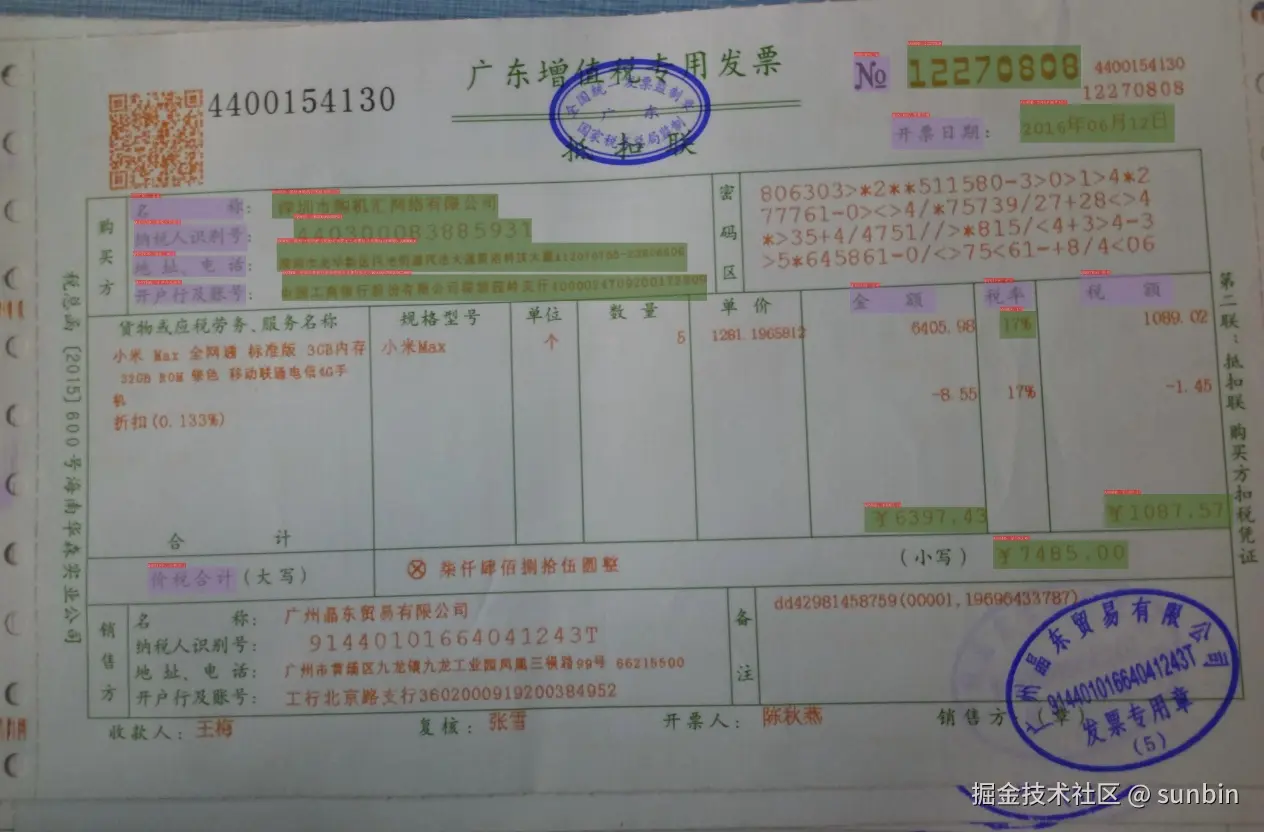

发票场景为例，我们首先需要标注出其中的关键字段，我们将其标注为问题-答案的key-value pair，如下，编号No为12270830，则No字段标注为question，12270830字段标注为answer。如下图所示。

注意：

如果文本检测模型数据标注过程中，没有标注 非关键信息内容 的检测框，那么在标注关键信息抽取任务的时候，也不需要标注该部分，如上图所示；如果标注的过程，如果同时标注了非关键信息内容 的检测框，那么我们需要将该部分的label记为other。
标注过程中，需要以文本行为单位进行标注，无需标注单个字符的位置信息。

已经处理好的增值税发票数据集从这里下载：增值税发票数据集下载链接。

讲数据集解压在train_data目录下，命令如下。

!tar -xf /home/aistudio/data/data165561/zzsfp.tar
!mkdir train_data
!mv zzsfp train_data/

mkdir: 无法创建目录"train_data": 文件已存在

目录结构如下所示。

train_data
  |--zzsfp
       |---class_list.txt
       |---imgs/
       |---train.json
       |---val.json

其中class_list.txt是包含other, question, answer，3个种类的的类别列表（不区分大小写），imgs目录底下，train.json与val.json分别表示训练与评估集合的标注文件。训练集中包含30张图片，验证集中包含8张图片。部分标注如下所示。

b33.jpg [{"transcription": "No", "label": "question", "points": [[2882, 472], [3026, 472], [3026, 588], [2882, 588]], }, {"transcription": "12269563", "label": "answer", "points": [[3066, 448], [3598, 448], [3598, 576], [3066, 576]], ]}]

相比于OCR检测的标注，仅多了label字段。

4.3.2 开始训练

VI-LayoutXLM的配置为ser_vi_layoutxlm_xfund_zh_udml.yml，需要修改数据、类别数目以及配置文件。

Architecture:
  model_type: &model_type "kie"
  name: DistillationModel
  algorithm: Distillation
  Models:
    Teacher:
      pretrained:
      freeze_params: false
      return_all_feats: true
      model_type: *model_type
      algorithm: &algorithm "LayoutXLM"
      Transform:
      Backbone:
        name: LayoutXLMForSer
        pretrained: True
        # one of base or vi
        mode: vi
        checkpoints:
        # 定义类别数目
        num_classes: &num_classes 5
   ...
PostProcess:
  name: DistillationSerPostProcess
  model_name: ["Student", "Teacher"]
  key: backbone_out
  # 定义类别文件
  class_path: &class_path train_data/zzsfp/class_list.txt
Train:
  dataset:
    name: SimpleDataSet
    # 定义训练数据目录与标注文件
    data_dir: train_data/zzsfp/imgs
    label_file_list:
      - train_data/zzsfp/train.json
  ...
Eval:
  dataset:
    # 定义评估数据目录与标注文件
    name: SimpleDataSet
    data_dir: train_data/zzsfp/imgs
    label_file_list:
      - train_data/zzsfp/val.json
  ...

示例配置文件存储在文件/home/aistudio/work/ser_vi_layoutxlm_udml.yaml中。运行下面的命令可以完成训练过程。

!python tools/train.py -c /home/aistudio/work/ser_vi_layoutxlm_udml.yml
or
!python tools/train.py -c D:\aistudio\work\ser_vi_layoutxlm_udml.yaml

最终在output目录下面会生成保存的预训练模型。

我们对LayoutXLM与VI-LayoutXLM均进行训练，精度对比如下。

模型	迭代轮数	Hmean
LayoutXLM	50	100%
VI-LayoutXLM	50	100%

可以看出，由于当前数据量较少，场景比较简单，因此2个模型的Hmean均达到了100%。

4.3.3 模型评估

模型训练过程中，使用的是知识蒸馏的策略，最终保留了学生模型的参数，在评估时，我们需要针对学生模型的配置文件进行修改，这里保存在：/home/aistudio/work/ser_vi_layoutxlm.yml，修改内容与训练配置相同，包括类别数、类别映射文件、数据目录。

4.3.4 注意点

use_gpu 设置为 False 时关闭gpu训练，使用cpu

降级 PaddlePaddle，

paddle.fluid 模块在 PaddlePaddle 2.6.0 及以上版本中已经被移除。这导致了 PaddleOCR 在加载相关模块时无法找到 paddle.fluid

pip uninstall paddlepaddle-gpu
pip install paddlepaddle-gpu==2.5.2

或
pip uninstall paddlepaddle
pip install  -i https://pypi.tuna.tsinghua.edu.cn/simple --trusted-host pypi.tuna.tsinghua.edu.cn     paddlepaddle==2.5.2
