音视频学习笔记六——从0开始的播放器之解码解析

题记：视频文件通过解封装获取到streams包含视频流的信息，本章节介绍对视频流进行解码处理获取可以展示的数据信息，关于理论基础参考编码简介，建议先看线程设计了解整体线程。同样可以结合ffplay和Demo更容易理解。

解码解析

解码准备

进入解码前可以先了解一下以下内容，做一些准备工作：

• formatContext->interrupt_callback设置中断回调
  • callback 设置回调函数
  • opaque 设置回调函数的参数。回调函数一般是静态或者全局函数，需要传递状态，这里是C风格void * 类型
• formatContext->flags |= AVFMT_FLAG_GENPTS 在某些情况下，输入流可能缺少这些时间戳，或者时间戳可能不正确。通过设置 AVFMT_FLAG_GENPTS，FFmpeg 能够尝试自动修复这些问题
• av_format_inject_global_side_data 向AVFormatContext注入全局的侧边数据（side data）。比如如果需要向后续AVPacket中传输一些媒体信息，就可以通过这种方式
• formatContext->pb->eof_reached 是否读到结尾，开始播放时设为0，为了避免一些bug
• av_dump_format 打印媒体信息，展示参考笔记一
• av_find_best_stream 查找最佳匹配的媒体流
• av_guess_sample_aspect_ratio 猜测视频宽高比

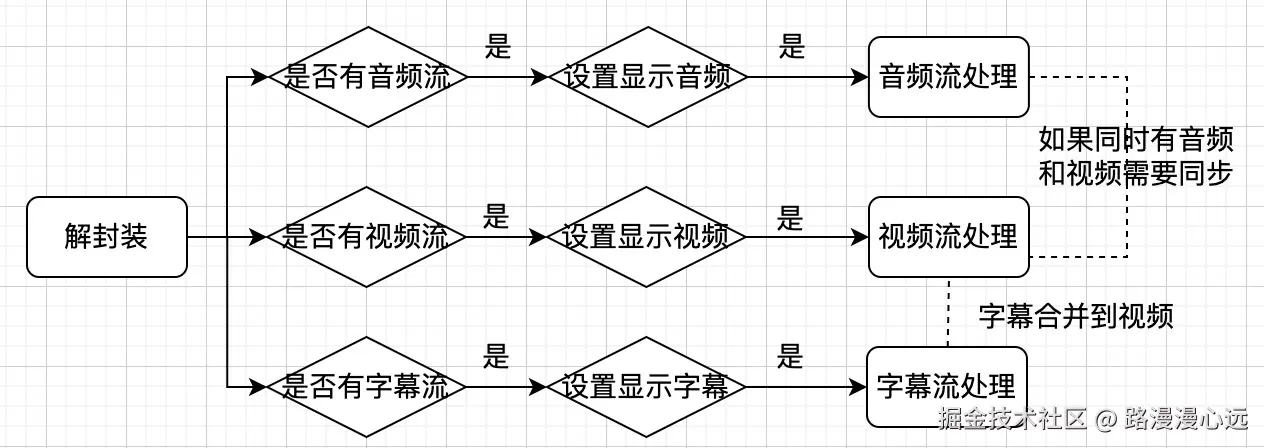

设置这些之后，完整播放器可以选择设置播放方式和音视频同步方式。如视频只有图像或音频，只有音频播放方式有显示WAVES、RDFT（傅里叶变换）波形或者显示贴图（音频文件可以带贴图）。本文的介绍和Demo暂时不处理这些额外的设置（本人精力有限）。

音视频同步后续会单独章节介绍，这里简要说明下：

• 只有视频（图像），采用视频同步，本质上就是按照FPS或PTS展示图片；
• 有音频，一般会采用音频同步（人对音频比视频更敏感），就是按照音频的播放时间调整视频展示速度；
• 外部时钟同步，使用外部时钟同时调整音频和视频的播放速度，一般用于视频会议或者直播系统；

解码解析

解码流程

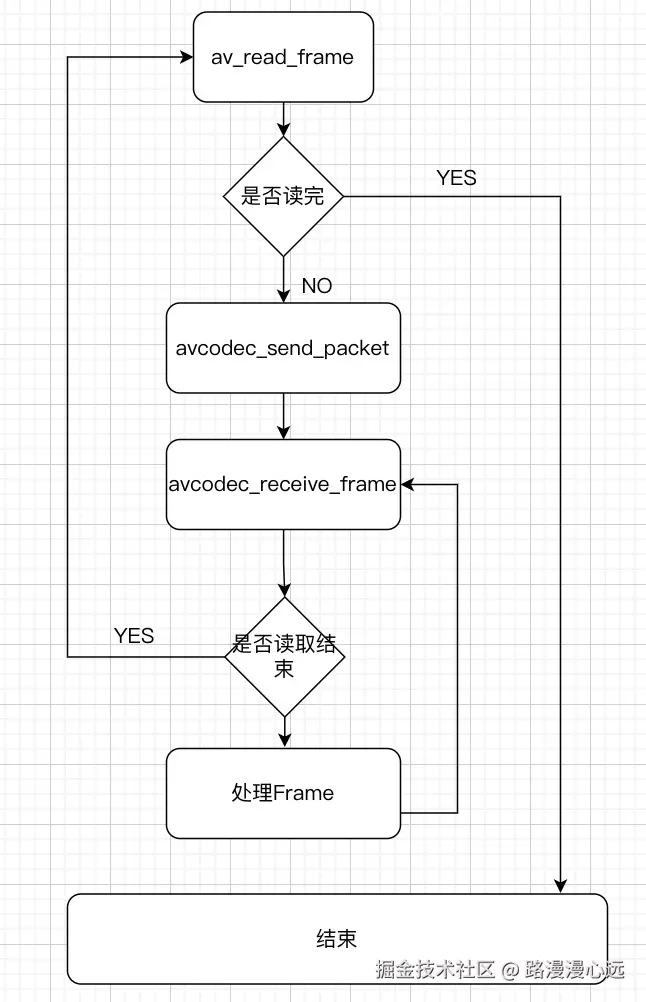

解码是编码的逆过程，具体到FFmpeg就是从文件中不断读取AVPacket并转换成播放数据AVFrame的过程，如下图（注意这里的结束只是解码的结束，并不代表播放的结束）

看一下这几个相关函数

• av_read_frame 用于从多媒体文件或流中读取下一帧数据，为AVPacket填充数据
  • AVFormatContext * 上下文指针
  • AVPacket * 待填充数据的packet
• avcodec_send_packet 向解码器发送压缩数据包
  • AVCodecContext * 解码上下文
  • AVPacket * 需要解码的packet
• avcodec_receive_frame 从解码器接收解码后的帧数据
  • AVCodecContext * 解码上下文
  • AVFrame * 解码后的数据结构体

由于帧信息之间有依赖性，详细可见编码原理 ，解码时不能使用单独的packet解码到数据，需要依赖其他GOP中信息（如参考帧等），于是需要这样的AVCodecContext解码上下文，包含对应格式的解码器。大概的过程并不复杂，伪代码如下：

// 构建解码上下文
const AVCodec *acodec = avcodec_find_decoder(codecpar->codec_id);
if (!acodec) return;
AVCodecContext *aCodecContext = avcodec_alloc_context3(acodec);
avcodec_parameters_to_context(aCodecContext, codecpar);
int aRet = avcodec_open2(aCodecContext, acodec, nullptr);
if (aRet != 0) return;
// 解码过程
AVPacket *packet = av_packet_alloc();
AVFrame *frame = av_frame_alloc();
while(true) {
  av_read_frame(formatContext, packet);
  avcodec_send_packet(aCodecContext, packet);
  // 使用完了packet，需要释放引用
  av_packet_unref(packet);
  while (true) {
    avcodec_receive_frame(context, frame);
    xxxxxxx
    av_frame_unref(frame);
  }
}

下面具体看一下解码结构体：

解码结构体

AVStream对应于音视频处理中的流，一个视频文件中可能包含多个流，如前文介绍中的视频流、音频流、字幕流等。相关字段如下：

index：流索引，在streams中的索引
id：流标识
codecpar：解码器参数的结构体，如编码类型、码率、帧率、分辨率、像素格式、采样率、声道数等；
time_base：表示了流中时间戳的单位，就是用分数表达。例如time_base为{1, 25}，每帧1/25秒
duration：时长，需要配合时间基使用
start_time：第一个样本的时间戳，一般为0或者尽可能靠近0的时刻，配合时间基
metadata：包含元信息，艺术家，年份等
attached_pic：封面图，例如一些MP3或AAC音频文件附带的专辑封面
sidedata：附加信息

AVStream是视频流信息的封装，通常根据streams创建处理线程，每个类型或每个流（可以有多路音频或视频）创建一个线程。codecpar包含了解码器所需要的参数：

codec_type：流类型，AVMEDIA_TYPE_VIDEO（视频）、AVMEDIA_TYPE_AUDIO（音频）或AVMEDIA_TYPE_SUBTITLE（字幕）
codec_id：编码数据类型，如h264、MPEG4、MJPEG等
codec_tag：编解码器的附加信息
format：对于视频来说，指的是像素格式（如YUV420、YUV422等）；对于音频来说，指的是音频的采样格式。
width&height：视频的宽度和高度
sample_rate、channels&sample_fmt：音频的采样率、声道数和采样格式
channel_layout：音频声道布局

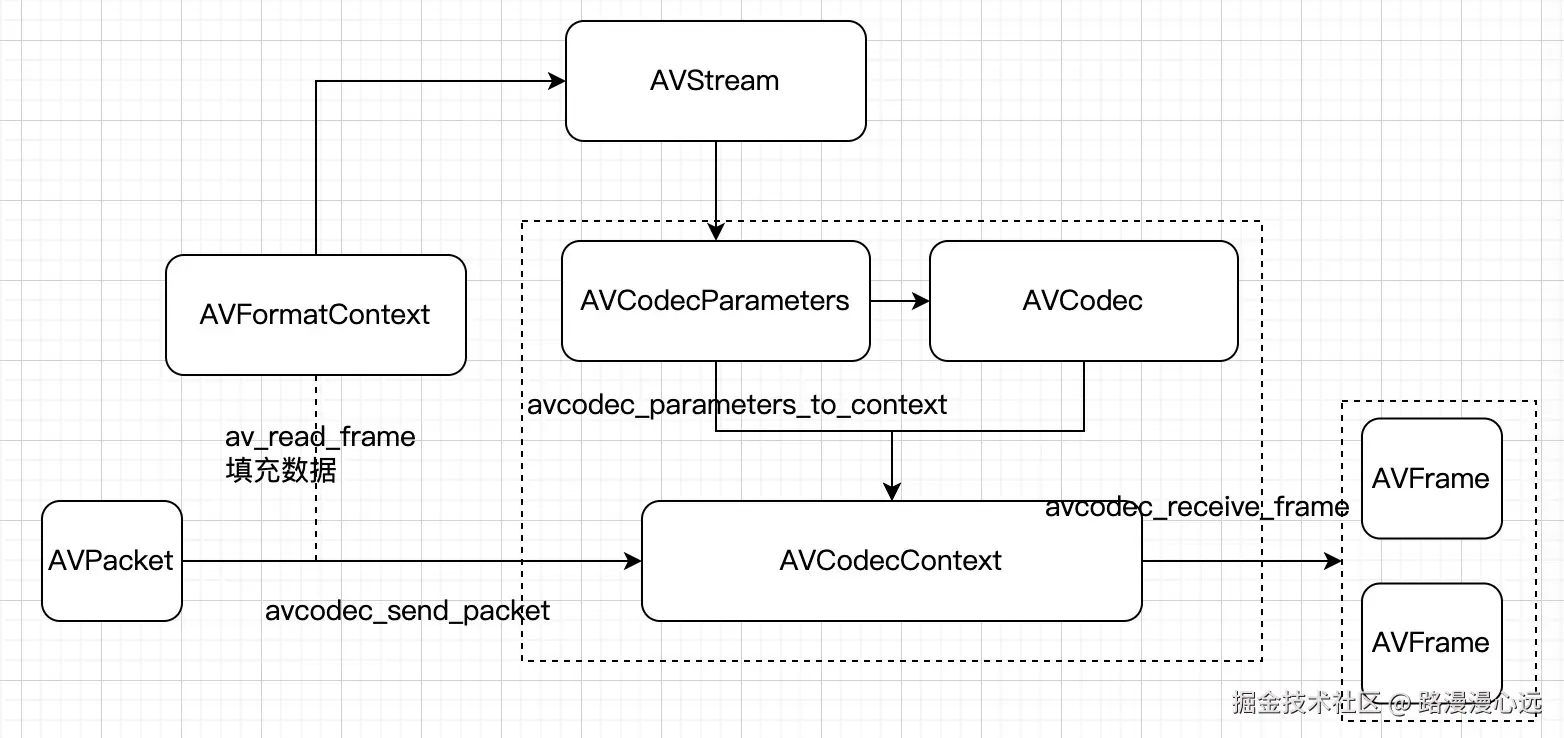

解码器根据codecpar信息，查找AVCodec和构建AVCodecContext，整体结构如下图：

这里需要关注的函数：

• avcodec_find_decoder 用于查找并获取指定编解码器
• avcodec_alloc_context3 为指定的编解码器分配并初始化一个 AVCodecContext 结构
• avcodec_parameters_to_context 将 AVCodecParameters 结构中的信息复制到 AVCodecContext 结构中。

数据结构体

AVPacket

AVPacket是压缩数据的封装，主要字段：

buf：AVBufferRef结构体指针，引用指针设计
data：数据的指针
size：数据的长度，单位为字节
pts：Presentation Timestamp，解码后该数据包内容在整个媒体流中的显示时间
dts：Decode Timestamp，数据包在整个媒体流中的时间排序
duration：该数据包所持续的时间长度
stream_index：数据流的索引号
flags：一个32位的标志位，支持一些特定编码器和格式的编解码特性
side_data及：额外信息，通过av_format_inject_global_side_data传入

AVFrame

AVFrame是解码后数据的封装，主要字段：

data：指针数组，用于存放数据帧的各个通道的数据指针。视频帧，通常图像平面（如YUV中的Y、U、V平面）的指针；对于音频帧，这通常是音频通道的数据指针（左右声道）。
linesize：对应于data，各个通道数据的每行字节数
extended_data：扩展数据指针数组的指针，通常用于音频数据，表示多个通道的音频样本。
width和height：视频数据帧的宽度和高度。
format：像素格式或样本格式。对于视频帧，表示像素格式（如YUV420P）；对于音频帧，表示样本格式（如PCM）。
pts：帧的时间戳（Presentation Timestamp）。
pkt_pts和pkt_dts：AVPacket结构体中的时间戳，用于与解码后的AVFrame结构体中的时间戳进行比较、计算和修正。
nb_samples：音频帧中采样的数量，如音频帧采样率为44.1kHZ，那么该帧播放时间为 nb_samples/44100秒
sample_rate、channels和channel_layout：音频帧的采样率、声道数和声道布局。
key_frame：指示该视频帧是否为关键帧。
extended_buf：扩展缓冲区数组，用于存储超出`buf`数组限制的数据。
colorspace和color_range：视频帧的色彩空间和色彩范围

解码设计

通过上述介绍大概可以了解流的解码过程，而解码的整体设计是两层生产消费模型，建议先看线程设计。

两层的生产消费模型和核心是两层缓冲区的设计，第一层用于存储Packet，第二层存储Frame。先来看一下ffplay中的设计。 第一层缓存PacketQueue的封装如图

typedef struct MyAVPacketList {
    AVPacket pkt;
    struct MyAVPacketList *next;
    int serial;
} MyAVPacketList;
typedef struct PacketQueue {
    MyAVPacketList *first_pkt, *last_pkt;
    int nb_packets;
    int size;
    int64_t duration;
    int abort_request;
    int serial;
    SDL_mutex *mutex;
    SDL_cond *cond;
} PacketQueue;

这里可以看到，实际上就是单项链表，Queue中存储链表的头尾。其他信息说明

• serial： 结点和链表都包含这个字段，用于各个部分的同步（packet和frame）。seek操作时，由于重新定位时间点，前面解析出来的frame都失效了，需要情况缓存。这个serial就起到这个作用。在讲到seek时会详细解释。
• nb_packets、size和duration：用于记录当前Queue的存储数量，包含的字节数、能够播放的时长。
• abort_request：同步abort操作。
• mutex和cond：锁和条件锁，操作队列时使用。锁用于队列增删改查，条件锁（也需要配合锁使用）用于如果Queue为空，获取packet时需要。这里顺便提一下，调用SDL_CondWait实际上会先释放mutex，到被唤醒时重新加锁。

第二层FrameQueue的封装如图

typedef struct FrameQueue {
    Frame queue[FRAME_QUEUE_SIZE];
    int rindex;
    int windex;
    int size;
    int max_size;
    int keep_last;
    int rindex_shown;
    SDL_mutex *mutex;
    SDL_cond *cond;
    PacketQueue *pktq;
} FrameQueue;

FrameQueue实际上采用的是环形列表，这种结构在随机访问上更有优势。由于是环形操作，新增两个索引rindex、windex。

• rindex和windex： 读索引和写索引，由于是环形操作，实际相当队列的头尾，队列先进先出，读操作在头部开始，写操作在尾部进行。
• size、max_size：帧的数量和最大容量，通常就是FRAME_QUEUE_SIZE
• keep_last：标识否保留最后一帧（例如播放完毕后停在最后一帧）
• rindex_shown：标识当前帧是否已经被展示过。这个主要用于视频展示时有一定持续时间，可能下一个处理周期还是展示当前帧。
• mutex和cond：同PacketQueue作用，但此处的cond不仅要锁队列为空，也要锁队列满。
• pktq：指向对应的PacketQueue。

Demo中对应OPPacketQueue和OPFrameQueue，为了方便理解直接使用了C++的list模版，frame中也使用了emptyCon和fullCon。

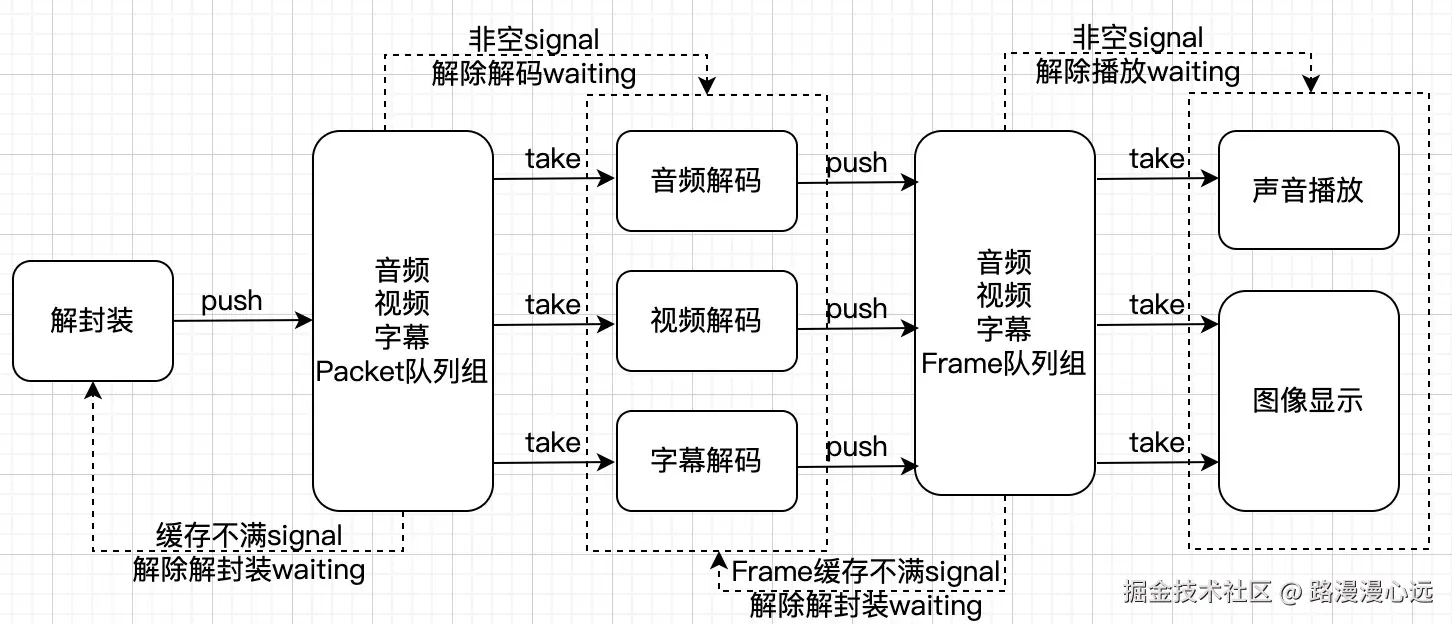

了解完基本结构，再来看下图。

• 解封装线程会通过av_read_frame生产packet（实际上是填充数据），根据类型分配到对应的PacketQueue中。
  • 当有三个PacketQueue有足量的packet时（stream_has_enough_packets根据需要定义），阻塞解封装线程，即停止下载和解析文件。
  • 当PacketQueue取数后（或其他一些操作如abort），发送signal，解封装线程继续工作。
• PacketQueue为解码提供数据源
  • PacketQueue 中的cond，用于当PacketQueue为空时，取数操作进入waitng状态；
• FrameQueue为播放提供数据源
  • FrameQueue 中的cond，当FrameQueue达到最大容量，解码进入waiting状态，从而控制整个流程；
  • 当FrameQueue没有数据，cond会让取数操作进入waiting状态。形成卡顿。
