音视频学习笔记一——FFmpeg简易播放（iOS端示例）

路漫漫心远
701 阅读6分钟

题记：为了避免枯燥，直接从播放开始，方便了解音视频处理的基本流程和FFmpeg的用法。对应 github.com/honghewang/… 第一个Demo

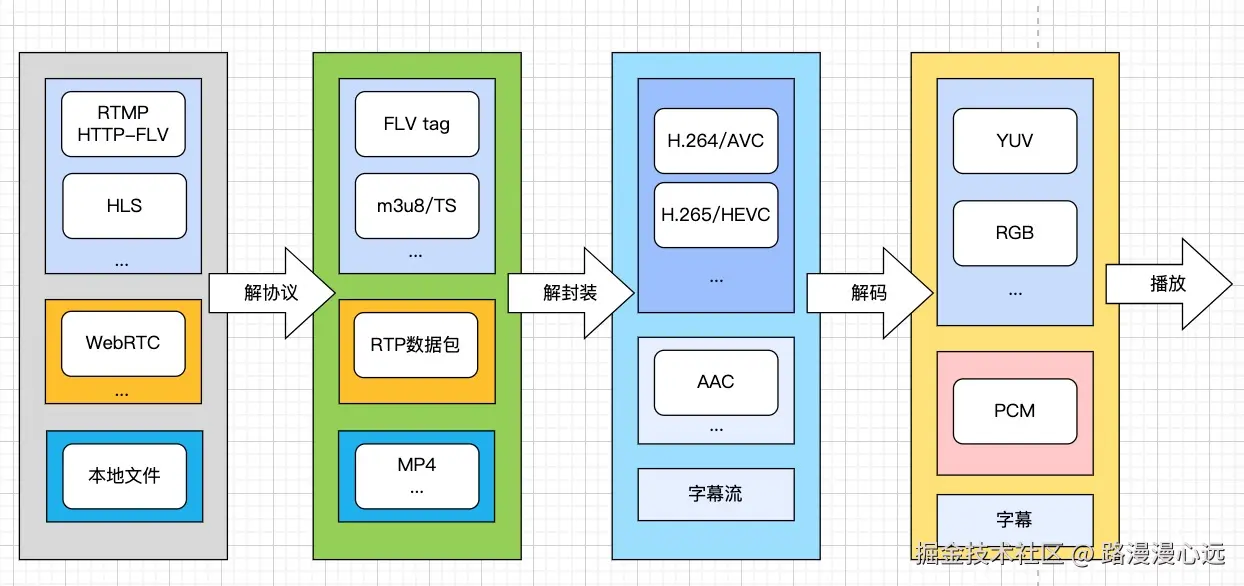

视频播放基本流程


解协议

解协议一般针对网络数据，对流媒体协议（HTTP，RTMP等）进行解析，获得相应封装数据格式数据。常用协议包括：

  • 基于TCP
    • RTMP/HTTP-FLV 常用于直播，延迟在2-3秒；
    • HLS 用于点播和直播，用于直播实时性较差。包括列表文件（m3u8，相当于目录）和TS文件（视频切片）
  • 基于UDP
    • WebRTC 用于在线教育、视频会议等,延时小，使用RTP/RTCP等基于UDP的协议；
  • 支持TCP和UDP多种传输层协议
    • RTSP 常用于监控

解封装

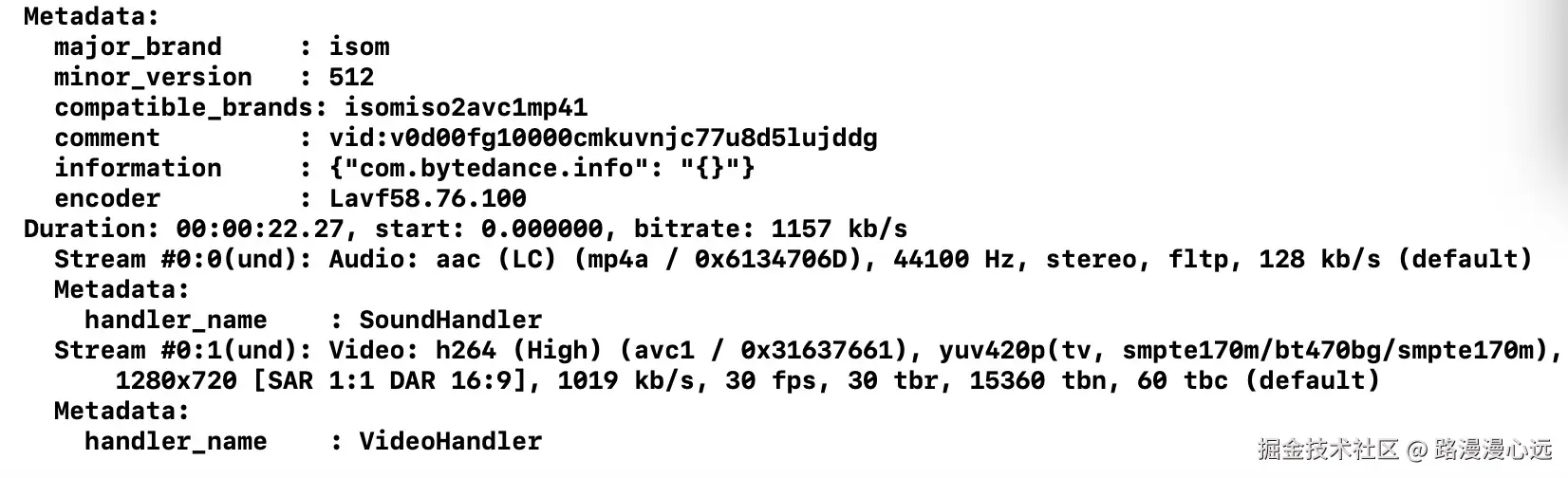

视频流中的数据是音视频交错传输的，解封装是对MP4、TS等格式的数据，进行解析分流操作，获取视频基本信息和音视频流steams。以下是对MP4解封装后调用av_dump_format打印的信息，可以获取到时长、视频流信息（图中stream1，H.264编码数据格式是YUV420P，fps），音频信息（图中stream0，aac及采样率等）

解封装.jpg 视频流主要包括（还有attachment和普通数据 data）：

  • 视频流 编码的图片信息，一般包括H.264、H.265系列，VP8、VP9系列等格式
  • 音频流 编码的音频信息，一般包括AAC、OGG等格式
  • 字幕流 SRT，ASS等格式

解码

编解码是视频开发最重要的一环，不经过编码的原始数据都很大，不利于存储和网络传输。音视频原始数据大小计算

  • 视频：视频大小（字节）= 分辨率宽度（像素）× 分辨率高度（像素）× 色彩深度（位/像素）× 帧率（帧/秒）× 时长（秒）
    • 深度：RGB是3个字节，RGBA是4个字节
    • 帧率（FPS）：视频每秒显示的帧数，24帧以上
  • 音频：音频大小（字节）= 采样频率 × 深度 × 声道数 × 时长
    • 采样频率：常见44.1kHz、48kHz、96kHz
    • 深度：位数/8,声音量化时的粒度

假设有一个视频，其分辨率为1920x1080像素，色彩深度为24位，帧率为25帧/秒，时长为60秒（即1分钟）。那么该视频的未压缩仅图像大小1920×1080×3×25×60≈9GB。而编码后则可以降低为原来的几十分之一，其中基本技术通常包括：

  • 空间冗余：相邻像素之间有较强的相关性，帧内压缩技术
  • 时间冗余：相邻图像之间内容变化不大，帧间压缩技术，I帧P帧B帧的由来
  • 编码冗余：不同像素值出现的概率不同，如变长编码技术
  • 视觉冗余：视觉系统对某些细节不敏感，如有损压缩技术
  • 知识冗余：根据已有知识进行优化，如智能编码技术

解码解析

有了上述的基本认识，就可以想办法让一个视频动起来了。

FFmpeg接入

iOS端编译脚本项目 github.com/kewlbear/FF… 选择合适版本，编译后导入iOS项目即可。需要修改build-ffmpeg.sh（长久未更新）：

  • FFmpeg下载地址www.ffmpeg.org/releases/$S… 改成https
  • FF_VERSION版本号，修改为需要版本
  • DEPLOYMENT_TARGET iOS最小支持版本，FFmpeg5.0以上需要iOS13.0以上
  • ARCHS去掉armv7 i386

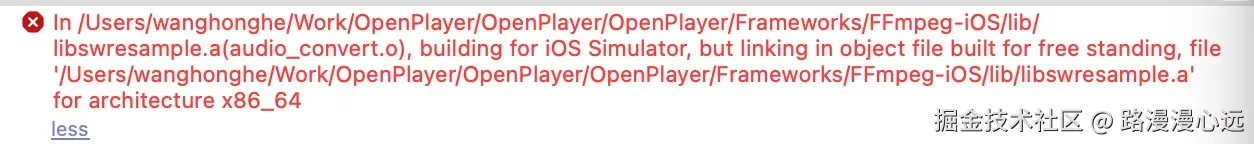

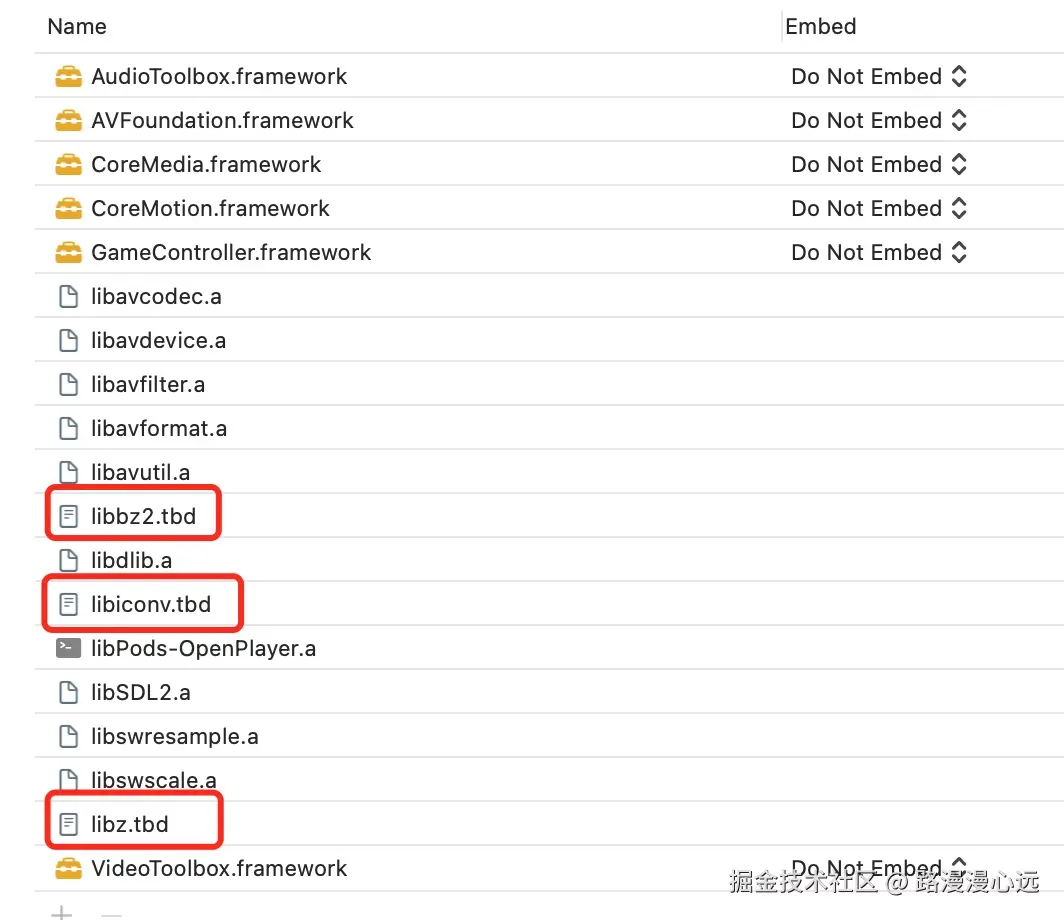

Demo中使用FFmpeg版本为5.0，系统11.7.10,Xcode版本13.2.1，在模拟器上运行报错： error1.jpg 根据记录github.com/kewlbear/FF… 可能是系统问题，添加“--disable-asm”可以在模拟器上运行（应该有些影响，读者可以自己选择版本编译试试）。别忘了添加必要依赖项 依赖.jpg

FFmpeg处理流程

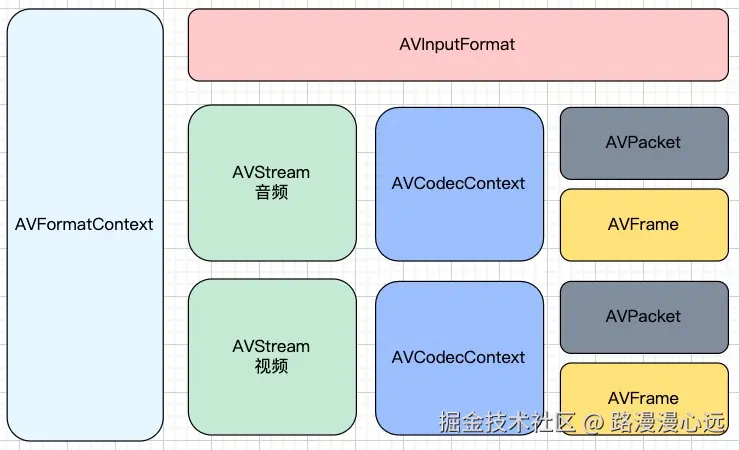

FFmpeg解码.jpg FFmpeg处理与播放流程对应，主要包括几个模块

  • AVFormatContext 解封装的上下文，包含视频信息，贯穿播放的整个过程
    • AVInputFormat 封装格式对应的结构体
    • AVStream 音视频流
    • AVCodecContext 解码上下文，如视频流P帧要根据I帧解码，需要保留上下文。对应一个AVCodec
      • AVPacket 音视频流中的数据，编码数据
      • AVFrame 解码后的数据，每个AVPacket可以包含一个或者多个AVFrame

代码解析

初始化设置
  • av_register_all()注册所有可以用的编解码器、协议等。FFmpeg4.0以后废弃。
  • avformat_network_init()初始化网络模块。
  • av_dict_set()设置参数，如rtsp_transport的协议
  • int avformat_open_input(AVFormatContext **ps, const char *url, const AVInputFormat *fmt, AVDictionary **options); 创建context，url可以本地文件和网络流
  • av_dump_format打印信息，如上一章贴图
流初始化
  • nb_streamsContext的包含流信息，两种方式获取音视频流对应的序号
    • av_find_best_stream返回流序号
    • 遍历stream，通过codecpar->codec_type识别流信息
  • avcodec_find_decoder获取解码器
  • avcodec_alloc_context3创建解码上下文
  • avcodec_parameters_to_context用封装的参数信息给codecontext初始化
  • avcodec_open2 打开解码器
解码流程
  • av_read_frame从封装文件中读取编码数据，得到AVPacket
  • avcodec_send_packet发送packet到解码器中

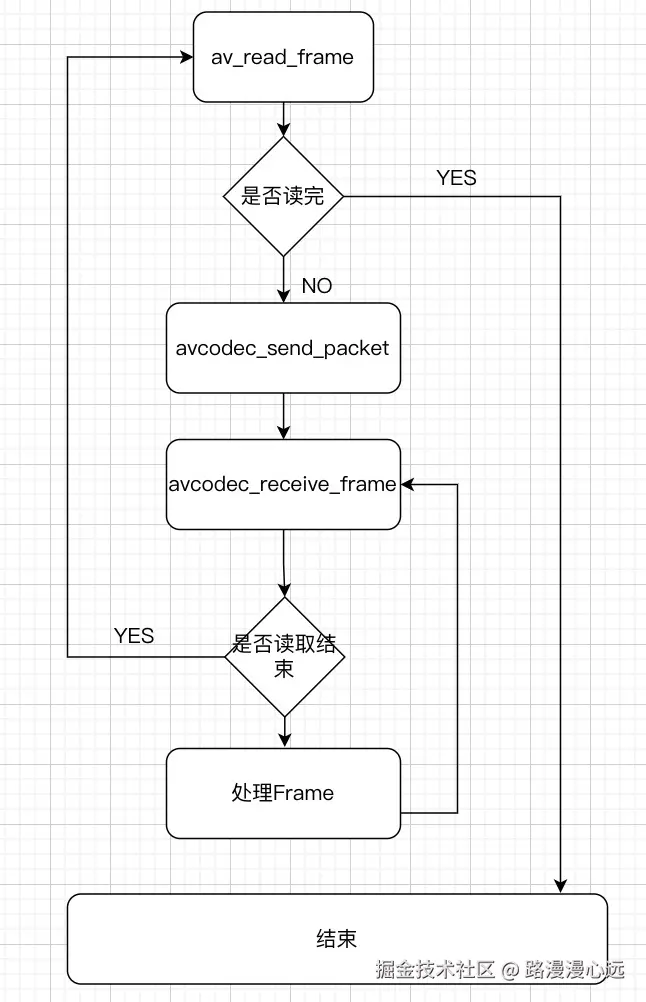

  • avcodec_receive_frame获取AVFrame数据，packet与frame是一对多的关系，视频一般（1:1），音频（1:n） 解码流程.jpg 解码得到AVFrame即可使用的数据，按照一定方式展示便是视频播放。以下用最简单的方式展示

视频展示

本章节介绍AVFrame的使用，Demo的第一部分使用iOS最简单的方式展示，如果不感兴趣可以跳过。

图像展示

  • 视频AVFrame的主要参数
    • data 打包格式数据，如YUV420P会有3个维度数据
    • linesize 每行的字节数，维度与data对应，标识data的排列，注意有字节对齐可能与width不同
    • format 图像格式

对于图像帧打印(AVPixelFormat)frame->format：AV_PIX_FMT_YUV420P，数据存放在frame->data，YUV可以使用OpenGL或其他GPU方式渲染出来，Demo方便展示，转换为RGBA图片

  • SwsContext 视频格式转换上下文 使用sws_getCachedContext获取
    • srcFormat 参数传为(AVPixelFormat)frame->format
    • dstFormat 参数传为AV_PIX_FMT_RGBA
  • sws_scale 的功能
    • 图像缩放
    • 像素格式转换

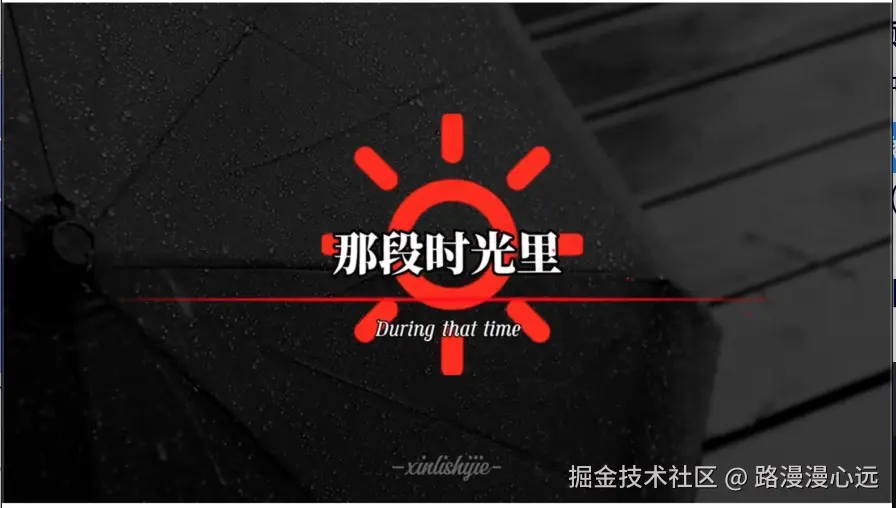

在iOS平台上，可以imageWithRGBA转成图片，使用UIImageView展示出来即可，如图。另外可根据fps信息，使用信号量让图像多停留一会。


音频播放

音频

  • 音频AVFrame的主要参数
    • sample_rate 采样率
    • nb_samples 可以理解为每一帧包含的样本数，那音频帧的时长：nb_samples/sample_rate(1024/44100=23ms左右)
    • channels 声道 与视频对应，统一化格式
  • SwrContext 音频格式转换上下文 swr_alloc_set_opts
    • out_sample_fmt 输出采样格式
    • in_sample_fmt 输入采样格式
  • swr_convert 音频格式转换
    • out 输出音频数据缓冲区的指针
    • in 输入音频数据缓冲区的指针

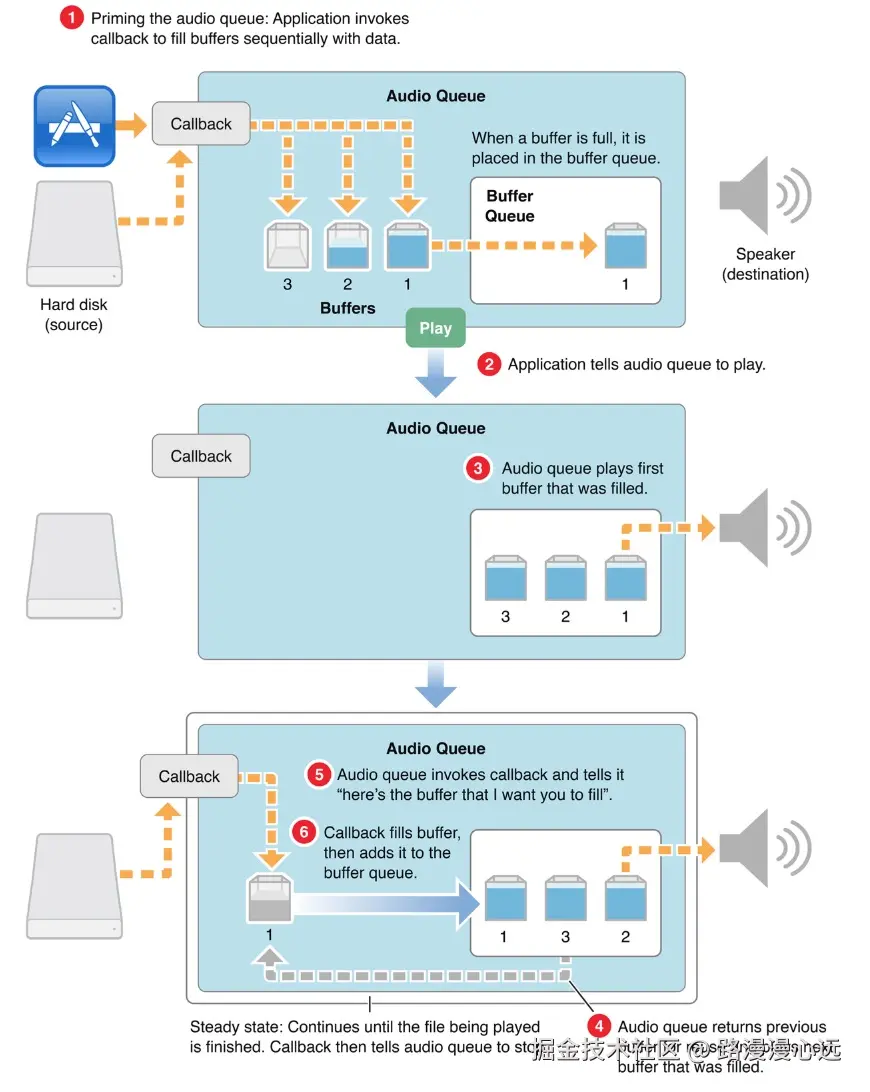

音频数据转换成可播放的PCM数据后，在iOS平台可以AudioToolBox播放（后续有C++通用播放）。按照苹果官网可参考Demo中 OPAudioToolBoxPlayer 音频播放.jpg

后续

Demo第一部分仅展示解码流程，实际上音视频需要同步起来，在后续章节介绍。
