引言

Cascade R-CNN作为目前主流常用的高性能目标检测算法中最广为人知的算法之一。它基于经典的Faster R-CNN架构，通过引入级联式的多阶段检测器来逐层提升检测精度，从而显著提高了模型在困难样本上的表现。

参考论文：arxiv.org/pdf/1906.09…

模型算法下载

在 Coovally AI Hub 公众号后台回复 「模型算法」， 即可获取！

背景

在Faster R-CNN算法中，RPN输出指定数量的RoI候选框，然后输入到R-CNN层进行分类和回归，一般R-CNN部分是设置IoU=0.5来进行正负样本划分。

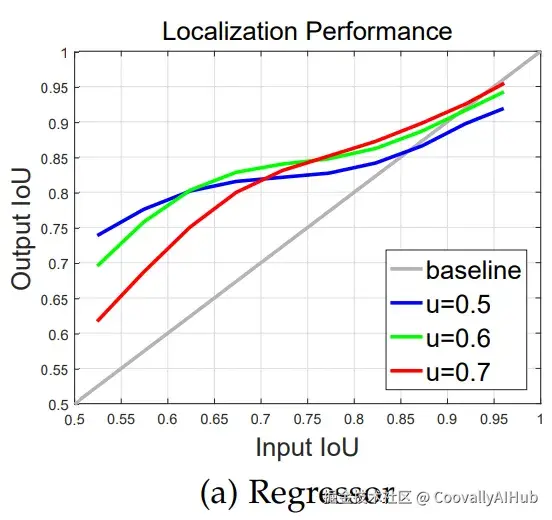

直观上训练时设置IoU越大，检测的bbox越少，但是普遍质量更好，也就是说 IoU如果设置的比较小，那么在训练过程中可能会带来很多噪声，不利于训练，但是如果IoU太高，会导致正样本太少出现过拟合，结合如下曲线可以进一步验证。

针对不同IoU阈值的regressor和detector进行了实验。从图c可以看出，不同IoU阈值的detector对不同水平的bndbox的优化程度不同，bndbox IoU与detecor的训练阈值越接近，box regress提升越高。而在图c中，detector(u=0.5)在低IoU水平下比detector(u=0.6)表现优异，而在高IoU水平下则反之，而当u=0.7时，由于正样本的不足以及推理时输入的样本IoU较低，detector(u=0.7)的整体表现都降低了。只有输入proposal自身的 IoU分布和detector训练用的阈值IoU较为接近的时候，detector性能才最好，或者说阈值IoU设置应该和R-CNN训练的输入样本IoU分布接近的时候，性能最好，如果两个阈值相距比较远就是mismatch问题。但图 (c)又说明不能一味的提高IoU来达到输出高质量bbox的目的(对应匹配正样本数目不够，会出现过拟合)。

模型介绍

因此，提出了Cascade R-CNN来解决上面的问题。Cascade R-CNN是一个顺序的多阶段extension，利用前一个阶段的输出进行下一阶段的训练，阶段越往后使用更高的IoU阈值，产生更高质量的bndbox。Cascade R-CNN简单而有效，能直接添加到其它R-CNN型detector中，带来巨大的性能提升(2-4%)

既然在Faster R-CNN中不能一味的提高IoU来达到输出高质量bbox的目的，那一个很自然的想法是级联结构，在每个层级采用不同的 IoU 阈值来提升。

Faster R-CNN

目前经典的two-stage架构如上图(a)。第一阶段是一个提框的子网H0，用于生成初步的bndbox。第二阶段为特定区域处理的检测子网H1，给定bndbox最终的分类分数C和bndbox坐标B。

Iterative BBox

有的研究者认为单次的box regress是不足以产生准确的位置信息的，因此需要进行多次迭代来精调bndbox，这就是iterative bounding box regression：

单次回归（regression）对于边界框（BBox）的精度提升是不够的，因此通常采用多次迭代回归来逐步改进BBox。然而，在多次迭代过程中，不能使用同一个检测头（detection head）。这是因为，每次迭代后的BBox分布都会发生显著变化。即使在初始阶段回归器对BBox的分布最优，经过几次迭代后，它可能不再适用于新的分布，从而导致性能下降。

此外，训练时，IoU阈值设为0.5的回归器对具有更高IoU的假设（hypothesis）产生了次优的效果。图(c)展示了，当IoU阈值为0.5时，迭代回归对IoU大于0.5的假设造成了损害，相比于基准模型（baseline），效果更差。因此，为了应对这种问题，迭代BBox回归通常需要进行提议积累（proposal accumulation）、框投票（box voting）等手工工程，且这种方法的增益（gain）并不稳定。研究表明，当迭代次数超过两次时，性能改进趋于平稳，甚至可能没有任何好处。

Integral Loss

IoU阈值（u）决定了正样本（positive）和负样本（negative）的划分。如果一个假设（hypothesis）与真实框（GT）的IoU高于u，则视为正样本；否则视为负样本。当u值较高时，正样本的数量较少，但背景区域（background）较少；而当u值较低时，可以获得更多样化的正样本，但这会导致检测器难以抑制接近的假阳性（close false positives）。因此，很难找到一个适用于所有IoU水平的分类器。

在推理阶段，RPN等提议生成器生成的假设大多质量较低，因此检测器需要具备更强的辨别能力，尤其是对低质量假设的辨识能力。

一种折衷方案是将IoU阈值设置为0.5，这虽然能提供较多的正样本，但也带来了较低质量的检测结果，通常被认为是接近的假阳性（如图(a)所示）。一种简单的解决思路是使用多个分类器，每个分类器在训练时使用不同的IoU阈值，并在推理时对这些分类器进行集成。在训练过程中，通过使用积分损失（integral loss），来优化多个质量层级。

然而，这种方法存在问题：它未能解决公式(14)中不同损失对正样本数量操作的差异。此外，随着IoU阈值增大，正样本数量迅速减少，这导致高质量分类器出现过拟合问题。而且，高质量分类器在推理时需要处理大量低质量提议，但它们并未针对这些低质量提议进行优化。因此，该方法在大多数质量层级上无法提高准确率，且相较于迭代边界框（Iterative BBox）方法，其增益有限。

因此，Integral loss在很多IoU水平难以表现出高的准确率。相对于原始的two-stage架构，Integral loss的架构收益相对较小

Cascade R-CNN

Cascaded BBox Regression

由于很难训练一个能应付所有IoU水平的regressor，可以把回归任务分解成一个级联的regression问题。

T是级联阶段数，每个regressor对于当前的级联输入都是最优的，随着阶段的深入，bndbox在不断的提升。cascade regression与iterative BBox有以下区别：

iteravtive BBox是后处理的方法，而cascaded regression是能够改变bndbox分布的重采样过程。
cascaded regression在训练和推理时是一致的，不存在区别。
cascaded regression的多个regressor对于对应阶段的输入分布是最优的，而iterative BBox仅对初始分布是最优的。

Bndbox在回归时，为了对scale和location有不变性，将对坐标的学习转移到对坐标差值的学习。由于坐标插值通常较小，因此将其进行归一化，以权衡定位与分类的loss。Cascade R-CNN在每一个stage结束后，都会马上进行计算这些均值/方差

Cascaded Detection

产生Cascade R-CNN的启发点主要有两个：

初始的bndbox分布大多落在低质量的区域，这对于高质量classifiers来说是无效的学习。
所有的曲线都高于对角线，即regressor都倾向于能够提升bndbox的IoU。

因此，以集合作为开始，通过级联regress来产生高IoU的集合。这种方法能在提升样本整体IoU水平的同时，使得样本的总数大致维持在一个水平，这会带来两个好处：

不会存在某个阈值的regressor过拟合
高阶段的detector对于高IoU阈值是最优的

随着阶段的深入，一些离群点会被过滤，这保证了特定阈值的detector的训练

在每一个阶段t，都独立一个对阈值最优的classifier 和regressor，是上一阶段的输出，是权重因子，是指示函数，表示背景的不加入计算。与integral loss不同，公式8保证了顺序地训练detectors来逐步提高bndbox质量。在推理时，bndbox的质量是顺序提高的，高质量的detectors只需要面对高质量的bndbox。**Cascade R-CNN训练流程**相比Faster R-CNN, Cascade R-CNN训练流程只是多了一个循环而已。

def forward_train(self,
                  x,
                  img_metas,
                  proposal_list,
                  gt_bboxes,
                  gt_labels,
                  gt_bboxes_ignore=None,
                  gt_masks=None):
    losses = dict()
    # 对每个 R-CNN 阶段单独操作( 相比 Faster R-CNN 多了这一层循环)
    for i in range(self.num_stages):
        self.current_stage = i
        # 注意每个 stage 的训练参数不一样，典型的例如 Iou 阈值
        rcnn_train_cfg = self.train_cfg[i]
        lw = self.stage_loss_weights[i]
        sampling_results = []
        # n 个 stage， 就会有 n 个 bbox_assigner 和 bbox_sampler
        if self.with_bbox
            bbox_assigner = self.bbox_assigner[i]
            bbox_sampler = self.bbox_sampler[i]
            num_imgs = len(img_metas)
            # 对每张图片单独分配正负样本和采样
            for j in range(num_imgs):
                assign_result = bbox_assigner.assign(
                    proposal_list[j], gt_bboxes[j], gt_bboxes_ignore[j],
                    gt_labels[j])
                sampling_result = bbox_sampler.sample(
                    assign_result,
                    proposal_list[j],
                    gt_bboxes[j],
                    gt_labels[j],
                    feats=[lvl_feat[j][None] for lvl_feat in x])
                sampling_results.append(sampling_result)
        # 按顺序，对每个 stage 进行 train
        # 相比 Faster R-CNN，不仅仅要输出当前 stage 的 loss，还需要额外输出
        # 预测后分类和 bbox 值，方便用于后续 stage refine
        bbox_results = self._bbox_forward_train(i, x, sampling_results,
                                                gt_bboxes, gt_labels,
                                                rcnn_train_cfg)
        # 记录当前 stage 输出的 loss
        for name, value in bbox_results['loss_bbox'].items():
            losses[f's{i}.{name}'] = (
                value * lw if 'loss' in name else value)

        # 如果不是最后一个 stage，则表示需要进行迭代训练
        if i < self.num_stages - 1:
            # pos_is_gts 表示哪些正样本是 gt bbox ( 因为在 R-CNN 阶段会注入 gt bbox 当做额外的
            # RoI 以加速收敛和防止训练不稳定)，在 refine 阶段要把这部分正样本剔除
            pos_is_gts = [res.pos_is_gt for res in sampling_results]
            # roi_labels 是在当前 stage 中定义的每个 proposal 的 label， 背景类别是 num_classes
            roi_labels = bbox_results['bbox_targets'][0]
            with torch.no_grad():
                # 对于 label 为背景的 proposal 可能预测后依然是背景，也可能不是背景
                # 为了能够保证一致性，需要将标注为背景的 roi_labels 替换为网络真正预测类别值
                roi_labels = torch.where(
                    roi_labels == self.bbox_head[i].num_classes,
                    bbox_results['cls_score'][:, :-1].argmax(1),
                    roi_labels)
                # 利用 rois bbox_pred 可以得到新的 proposals，用于下个 stage 训练
                proposal_list = self.bbox_head[i].refine_bboxes(
                    bbox_results['rois'], roi_labels,
                    bbox_results['bbox_pred'], pos_is_gts, img_metas)
    return losses

————————————————
