1. 引言
🤡 组员对「Flutter自定义绘制」不太熟悉，不知从何下手整这个「用户操作引导组件」，所以这个活就落到杰哥身上了。
👻 它是 App 中一个很常见的组件，用于 帮助用户 快速熟悉和掌握App的使用方法 (首次使用 & 新功能) ，提高用户体验和操作效率。表现形式通常为这两者的组合：
- 「高亮指引」→ 通过遮罩层或光标聚集突出界面的关键区域.
- 「悬浮提示」→ 特定功能或控件上显示简单的文字说明。

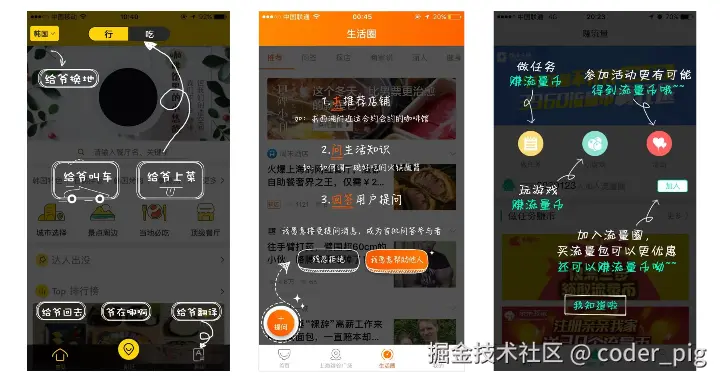

具体UI效果如下 (图摘自：《APP UI结构：用户引导&提示》)：
💁♂️ 不难看出其中的关键技术难点为「如何实现特定组件的高亮」，思路有两：
- ① 在需要高亮组件上方 (中间隔着半透明遮罩)，放置一个和组件一样的图片或组件。
- ② 获取高亮组件的范围区域，配合「混合模式」中的 dstOut (目标图像和源图像重叠的区域变透明) 或 clear (将绘制区域变成透明) 模式来实现对应区域透明。

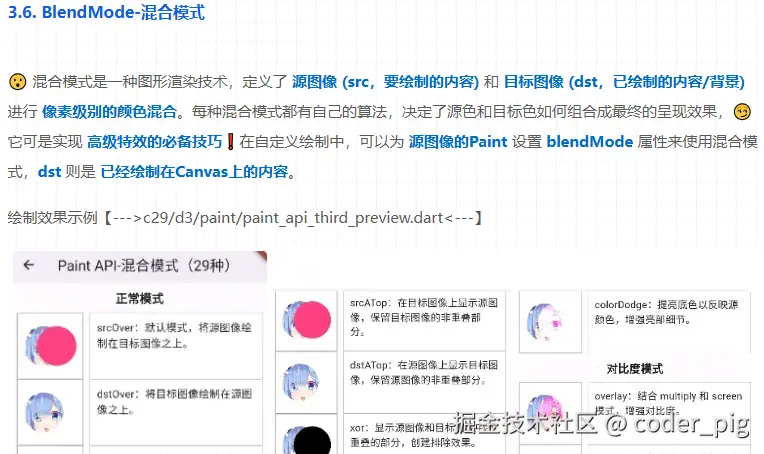

前者一天就不靠谱，搞起来麻烦而且不好复用，那就只有思路二咯，「混合模式」在《二十九、🖌玩转自定义绘制三部曲[上]》中已经详细讲解过了，这里就不复读了，😄 不了解Flutter自定义绘制的建议移步做下前置阅读：
😄 接着由浅入深，先用 CustomPainter 写个最简单的Demo 实现 组件高亮，然后再延伸封装和扩展。
2. 简单实现-组件高亮 🌰
2.1. 弹窗用哪个？

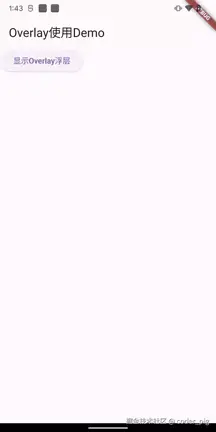

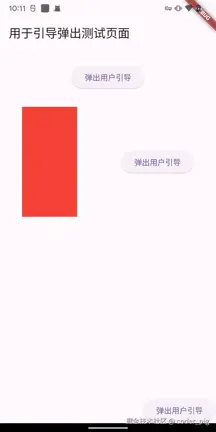

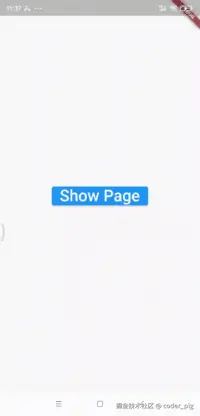

💁♂️ 开始编写具体代码前，得先定下 弹窗 的方式，em... 选 Route(路由) 还是 Overlay(浮窗) ？😄 都可以，在《二十八、UI实战-玩转自定义弹窗💥》提到过，Flutter弹窗 实现的主要思路有两种：Stack 和 Overlay，Route 本质上也是基于 Overlay 实现的。🤡 但直接用 Overlay 有个小坑需要注意，它会置于 最顶层，在上面弹出窗口反而会显示到了它的下方：
😶 这个坑的解法：
给弹出的浮层内容视图 套一个Navigator，showDialog() 传参 useRootNavigator:false，查找 最近的 Navigator 而不是 根Navigator。
😄 个人建议：对于需要 一直处于页面最上层 的弹窗才用 Overlay，其它情况都用 Route。而在这里，用户引导操作页位于顶层没毛病，所以这里直接用 Overlay 来弹窗 😆。
2.2. 如何获取高亮组件的宽高 & 坐标？
2.2.1. GlobalKey
😶 最常规的获取方式：
先为 高亮Widget 的 key 属性设置一个 GlobalKey，然后通过它访问Widget的 BuildContext，从而获得 RenderBox，进而获取到 Widget 的 尺寸和位置信息。
获取代码示例：
😀 如果你不了解Flutter中的各种Key，可以先看下《十、进阶-玩转各种Key🔑》，GlobalKey 能够在 Widget树 中唯一标识一个Widget，通过它无需依赖于 Widget 的位置和层级结构，就能方便地访问到特定Widget。不 过有两点需要注意：
- ① 每个GlobalKey对象只能被一个Widget使用！多个Widget使用同一个GlobalKey对象会报错：Another exception was thrown: Multiple widgets used the same GlobalKey。
- ② 只有在需要的时候才设置 GlobalKey，以避免造成不必要的内存浪费 + 性能下降，比如在 ListView 中为每个 子Widget 都设置一个GlobalKey，任何条目改变时，Flutter都需要重新检查整个列表。当列表很长的时候，能明显感觉到加载慢，滑动卡顿等不佳的用户体验。
2.2.2. WidgetsBinding.instance.addPostFrameCallback()
😏 此方法 注册的回调 会在 当前帧绘制完毕后立即执行，简单点说 →「Widget 🌳 渲染完、屏幕刷新后」执行，可以在这里拿到「渲染后的布局信息」。有时我们还会在这里进行「状态更新」，这样做的好处是避免在 Widget 构建过程中做不必要的渲染或更新。
😶 避免在 build() 中调用此方法，因为 build() 可能会被多次调用，推荐在 initState() 或其它不高频的回调中调用，如：
- didChangeDependencies() - State依赖的InheritedWidget变化时调用
- didUpdateWidget() - 父 Widget 重新构建并且传递了新的参数给当前 Widget 时调用。

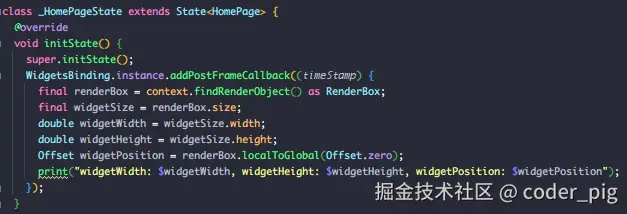

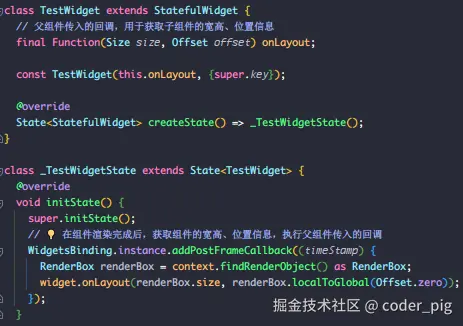

获取代码实例：
😀 然后，拿到 子Widget的尺寸和位置信息，一般都是需要向上传递给 父Widget 的，一种常见玩法 →「构造方法向下逐层传递回调」，具体代码示例：
😅 可以是可以，但这只适合「嵌套层次较少」的场景，如果「嵌套了很多层」，写起来就巨麻烦，每一层Widget 都要定义一个这样的 回调属性，然后 构造方法 里传递这个值，🙃 耦合严重，改起来也头疼。
😀 两种更好的做法是「向上发送通知」或「使用状态管理工具」，说下前者，用到 Flutter 提供的「Notification」机制，用法非常简单，具体代码示例：

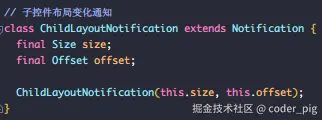

① 自定义 Notification 类

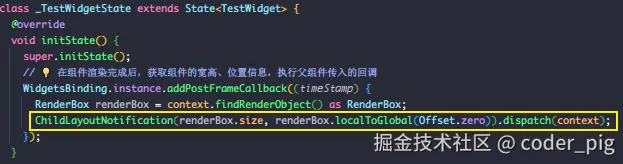

② 子Widget发送通知

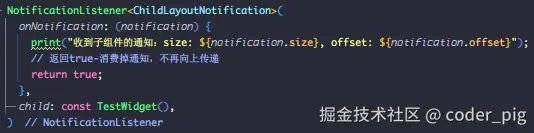

③ 接收通知的父Widget套一个 NotificationListener 来监听指定类型的通知：
运行后，父组件如约收到子组件发送的通知：
上面 onNotification() 返回 true，表示消费调当前通知，不再继续向上传递。如果返回 false，通知还会继续传递，直到找到一个处理该通知的组件 (回调返回true) 或到达 根节点。😶 第二种状态管理就不用说了，可选项有很多，如：内置的 InheritedWidget 和 Provider、Riverpod、Bloc、Redux、GetX 等。
2.2.3. 自定义 RenderObject
核心：在 performLayout() 中通过 WidgetsBinding.instance.addPostFrameCallback() 添加回调监听。

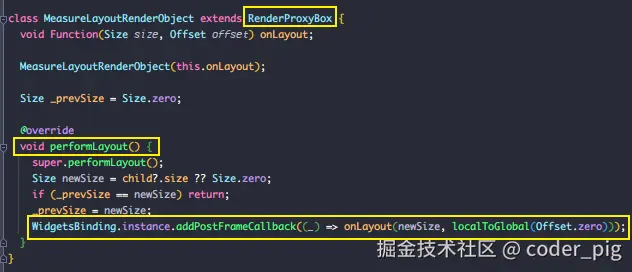

① 自定义 RenderProxyBox 类

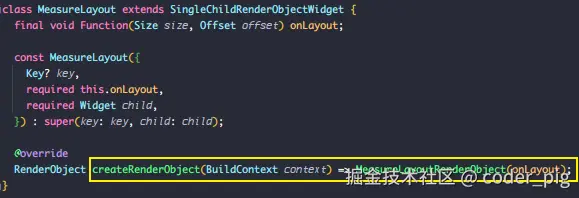

② 自定义 SingleChildRenderObjectWidget

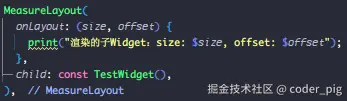

③ 需要获取尺寸和位置信息的子Widget套上：
运行后，Flutter 布局确定组件大小和位置时会调用 performLayout()，然后获取到子组件的信息：
2.3. CustomPaint + CustomPainter 抠出高亮区域
😀 弄到高亮组件的尺寸和位置信息，接下来的绘制就简单了，根据这参数生成 Path(矩形) ：

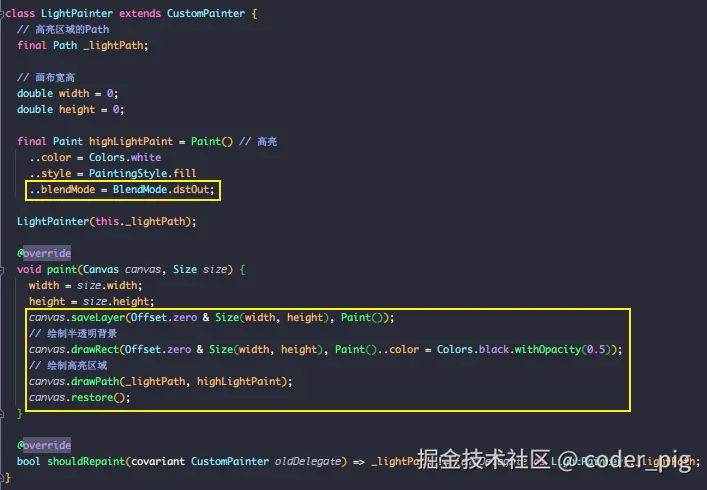

然后创建一个混合模式为 BlendMode.dstOut 画笔，依次绘制半透明背景，再绘制高亮区域：
然后这里用到了 canvas 的 saveLayer() 而非 save() ，说下两者的区别：
- canvas.save() : 保存画布的当前状态，包括变换、裁剪和其他属性。这允许我们对画布进行更改，然后使用 canvas.restore() 将其 恢复到保存的状态。
- canvas.saveLayer() : 类似于 canvas.save() ，但它还会为后续的绘图命令创建一个 新图层。当你想对画布的特定部分应用混合或不透明度等效果时，可以用上它。调用 canvas.restore() 时，新图层会与之前的图层合并。

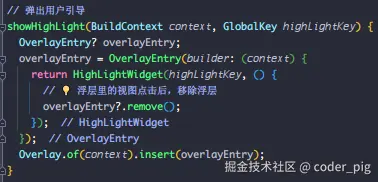

😄 如果你这里不用 saveLayer() 你会发现不是高亮反而是 变黑，接着加一个弹窗方法，其中传递一个 移除浮层的回调，以便点击时关闭引导：

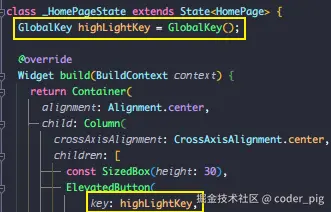

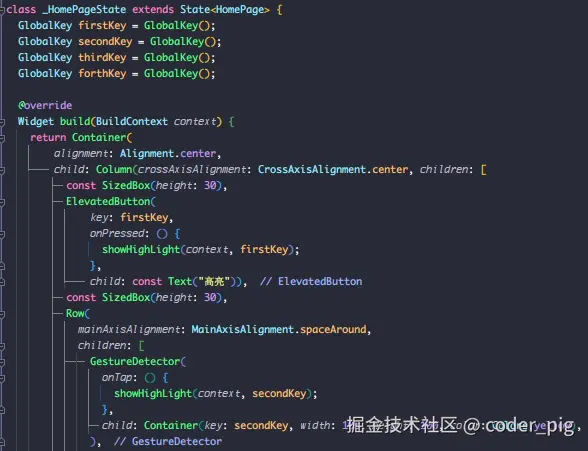

最后加上 GlobalKey 并传递给 需要高亮的Widget：

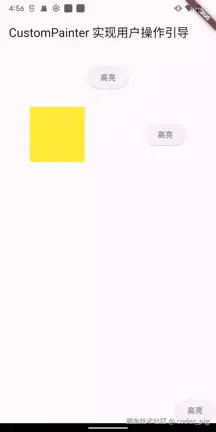

运行效果如下：
👏 非常简单就实现了组件高亮的基本效果啦，源码【--->c31/d2/custom_painter_demo.dart<---】。另外，除了 CustomPaint 组件支持 BlendMode (混合模式) 能实现高亮效果外，ShaderMask、ColorFiltered#ColorFilter.mode、DecoratedBox#BoxDecoration 等组件也可以，不过在实现用户操作引导组件这个场景，个人感觉支持 复杂自定义绘制 的 CustomPaint 更合适，灵活而且稳定可控。
3. 规规矩矩-把活干完 😐
关键技术难点解决了，接着就是 封装，这里不太好做统一封装，毕竟不同APP想要的引导效果可能不太一样。众口难调🤷♀️，所以，这里只是 抛砖引玉，以我司项目为例，进行简单封装，读者可以借鉴思路，契合实际业务 自行扩展或者封装。通用套路：
Stack作为父容器 ，先盖一层 CustomPaint绘制高亮区域，然后就是 按需添加其它组件，通过在组件的外层套一个 Positioned 来调整组件的具体摆放位置。

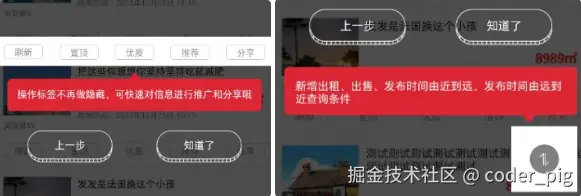

😶 通过观察，发现公司项目里用到的用户引导组件 非常简单，长这样：
有 多个引导页，每个都是 一组三要素：高亮组件 + 文字说明 + 操作按钮 (上下一页)，然后顺序只有上面的两种。😀 这完全可以用 纯自定义绘制 来实现，接着具体实现一波~
3.1. 引导页的控制器类
暴露两个方法来调用 State 中切换上下一页的方法：
3.2. 引导页的实体类

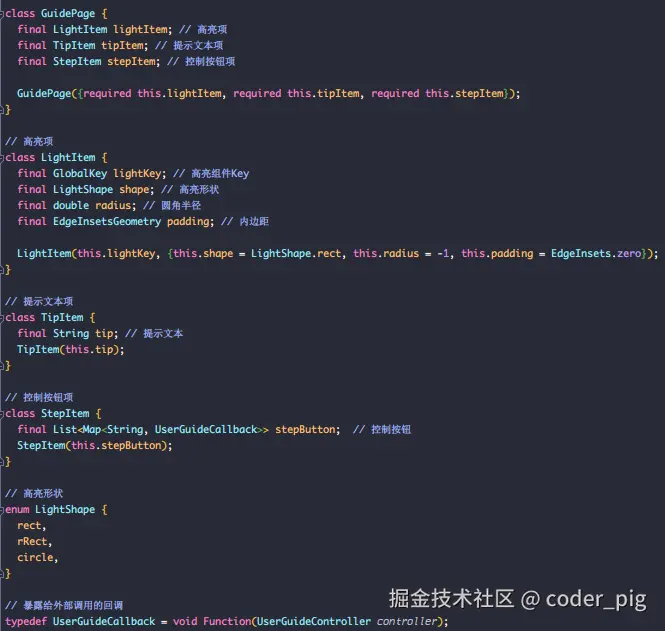

属性为对应的 三要素 需要的参数，高亮加了「内边距」和「高亮形状」的支持 (矩形、圆角矩形、圆形)，控制按钮传递一个控制器的回调，方便外部调用：
3.3. 引导页Widget

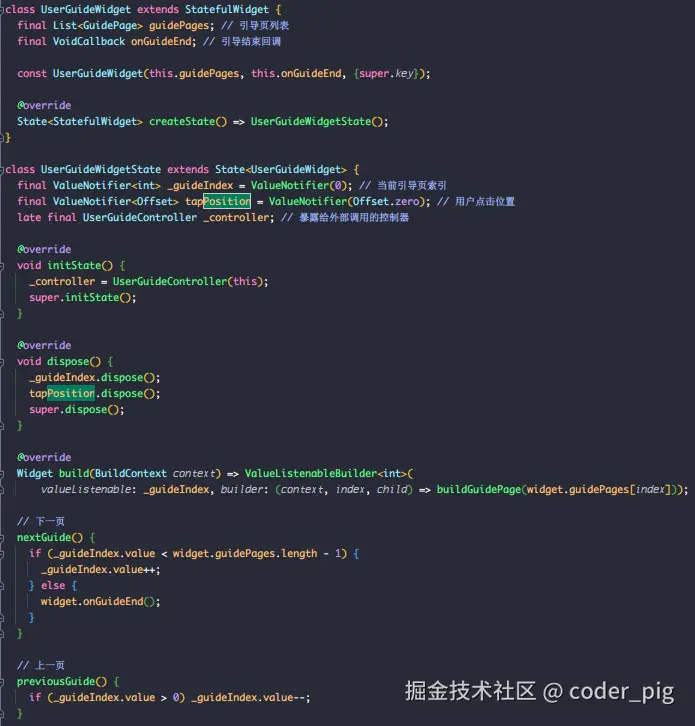

除了定义一个 GuidePage 的引导页列表外，还定义了一个 引导结束的回调，毕竟，有时有引导完成执行相关操作的需求 (如弹窗)。State 中定义了两个 ValueNotifier，分别用于 保存当前引导页的索引 (当前第几页) 和 用户点击位置坐标 (判断按钮点击位置用到)。初始化了一个 UserGuideController 实例，定义了切换上/下一页的方法，build() 返回的Widget 套了一个 ValueListenableBuilder，当引导页索引变化时会触发Widget的刷新：

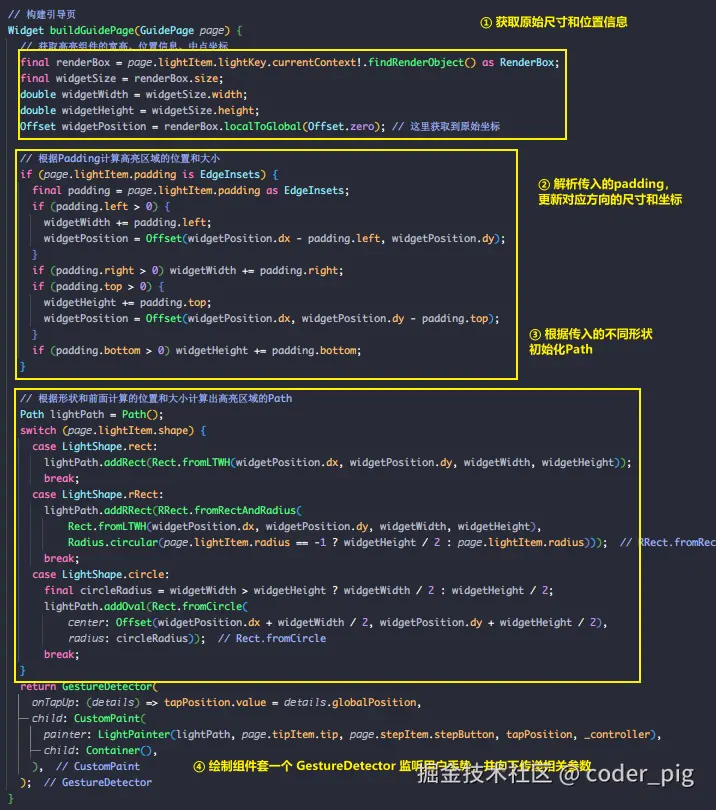

3.4. 构建引导也的具体逻辑
依次是：

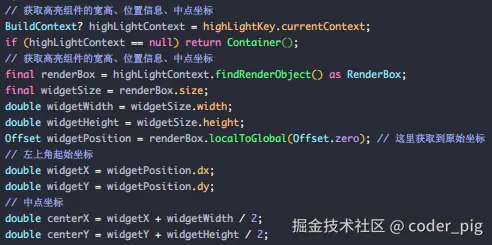

- 获取高亮区域的原始尺寸和位置
- 解析padding更新尺寸和位置
- 根据传入的不同形状初始化Path
- 给 CustomPaint 套一个 GestureDetector 用以捕获用户的点击位置，并将相关参数往下传递：

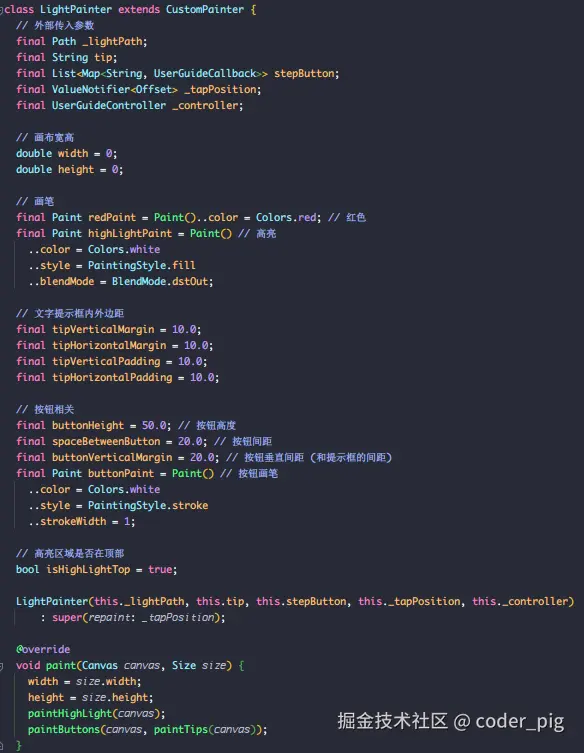

再往下就是具体的自定义绘制逻辑了，定义一些用需要用的参数，将绘制过程拆解成三个方法：

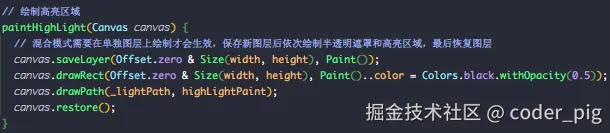

3.4.1. paintHighLight()-绘制高亮区域
跟简单例子那里一样：
3.4.2. paintTips()-绘制文字

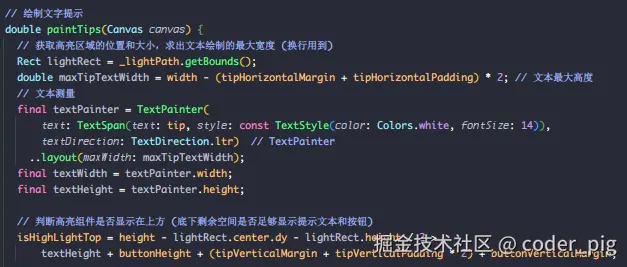

这部分涉及到计算，会复杂一些，拆解为三个部分，① 文字相关值的计算：

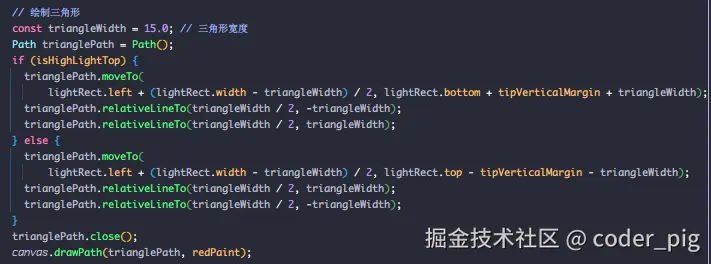

② 绘制文字标签的三角形：

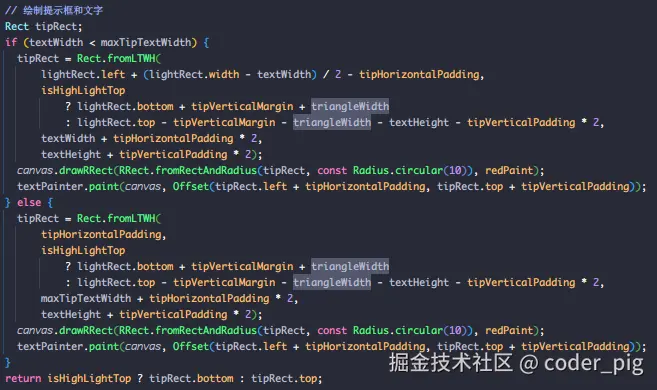

③ 绘制圆角背景 & 文字，返回一个y轴的坐标，后面绘制按钮要用到：

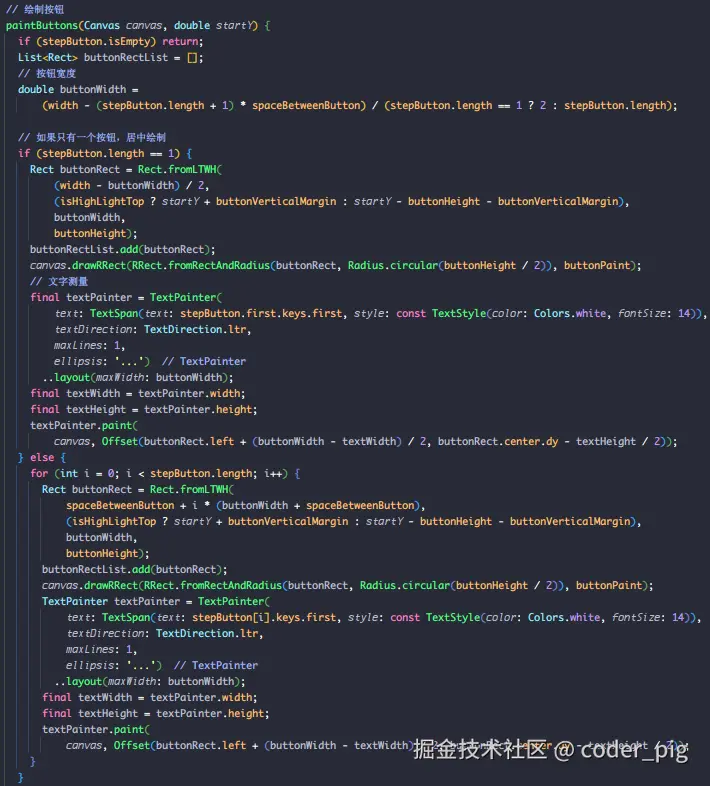

3.4.3. paintButtons()-绘制按钮
这一部分同样涉及到计算：
3.4.4. 点击回调处理

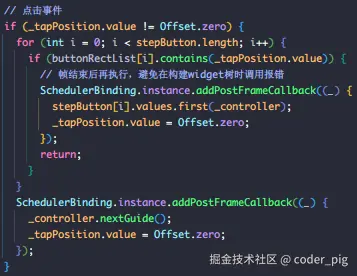

😶 还要判断下点击位置，触发对应按钮的回调：

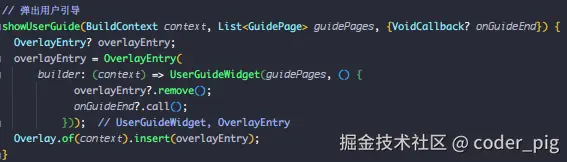

3.5. 添加弹出引导页的方法
走的 Overlay(浮窗) ，传入回调中移除 OverlayEntry(浮层) ：

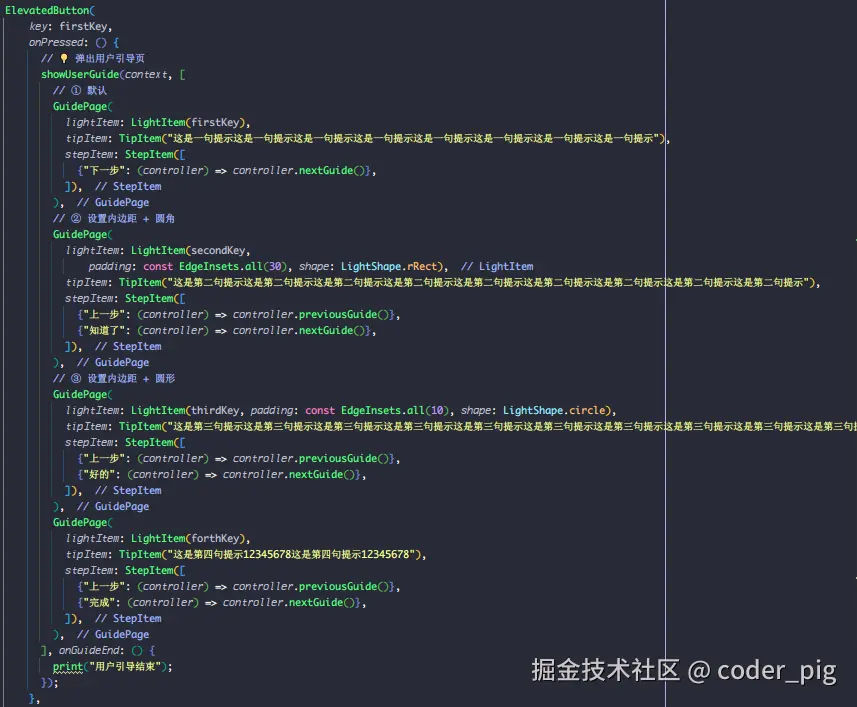

3.6. 写下测试代码
源码【--->c31/d3/test_user_guide.dart<---】

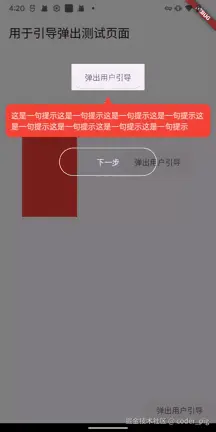

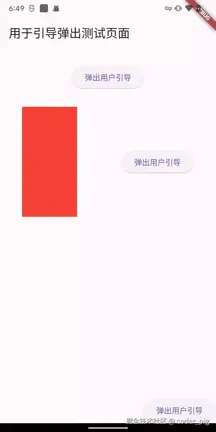

运行效果如下：
👏 实现起来还是比较简单的，主要是计算需要花点时间，这里的 悬浮文字 和 按钮 也可以自己叠组件算。😀 活干完了，接着整下活，找几个效果写来玩玩~
4. 花里胡哨-实现看看 ✨
4.1. 高亮区域-动画过渡效果
Github仓库：kpaxian7/feature_guider

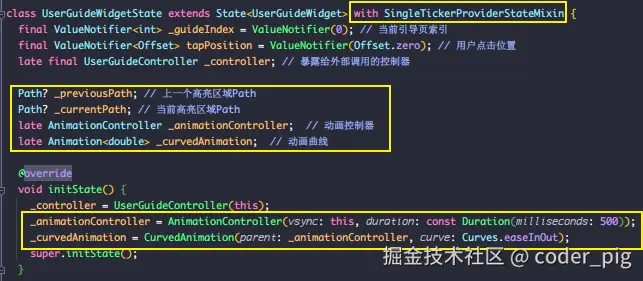

🤔 就是 从当前高亮区域 切换到 上/下一个高亮区域 的过渡效果，用到动画，State 混入 SingleTickerProviderStateMixin，定义两个属性保存切换前后的 Path，初始化 动画控制器 和 动画曲线。

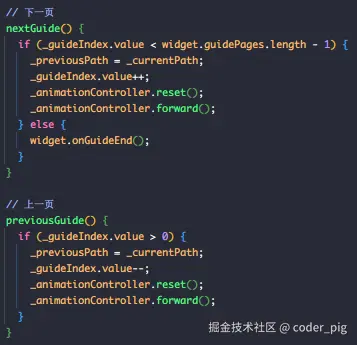

切换上/下一页时 重置和启动动画：
将动画通过构造方法传递到 LightPainter 中：

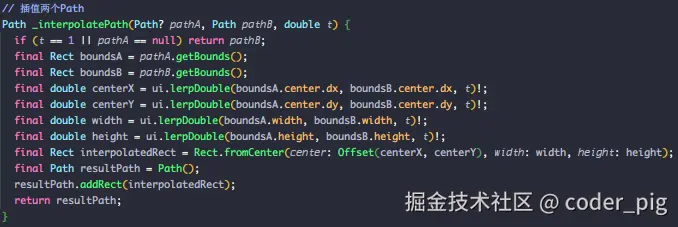

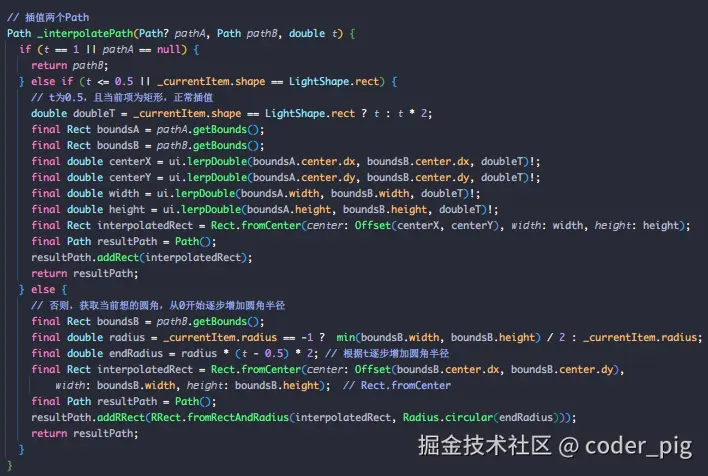

写一个 插值两个Path 的方法 (矩形中心点 + 宽高变化)：

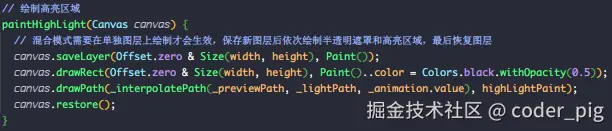

绘制高亮区域那里调下上面的方法 生成插值Path 再绘制：
运行效果如下：
😳 矩形 → 矩形 还好，但从 矩形 → 圆形或圆角矩形 (反过来也是) 最后的过渡明显是有些 突兀 的，因为动画的插值过程都是 绘制矩形，动画完成直接绘制结束Path。🤔 这里把动画执行时间拆解为 前后半段：
- 前半段 (0≤t≤0.5)：快速从起始绘制挪到结束位置。
- 后半段 (0.5<t≤1)：圆角半径从0过渡到结束高亮区域的圆角大小。
修改后的代码：
运行效果如下：
👏 Nice，有个圆角变化的效果，丝滑了不少，源码【--->c31/d4/a1/test_user_guide.dart<---】
4.2. 悬浮文字-上下浮动效果

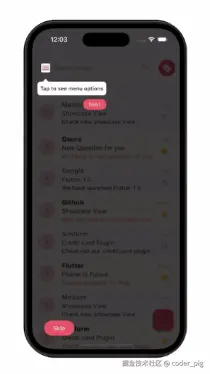

Github 仓库：SimformSolutionsPvtLtd/flutter_showcaseview

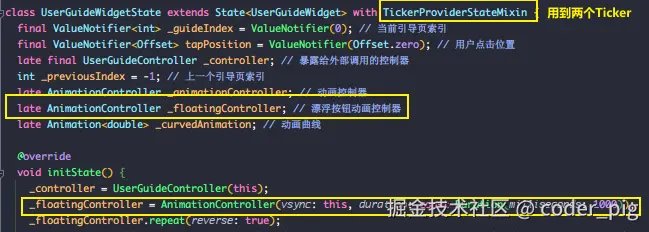

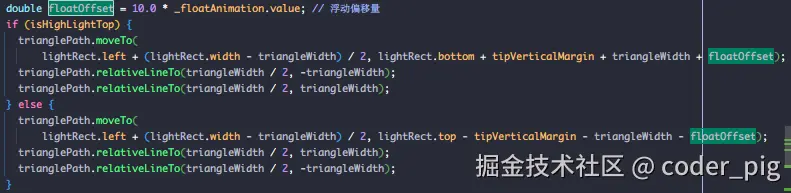

💁♂️ 加个循环执行的 AnimationController，在绘制文字时获取动画值，添加不断变化的偏移就好。关键代码：
运行效果如下：
👏 so easy，源码【--->c31/d4/a2/test_user_guide.dart<---】
5. 小结
🤡 本节，杰哥带着大伙手把手实现了「用户操作引导组件」的 简易封装，总体来说还是 非常简单 的。核心的技术难点无非「特定组件的高亮」，通过「混合模式-BlendMode」就能实现这样的效果，剩下就是一些自定义绘制的计算。例子里是 CustomPainter 一把梭，更贴合日常开发的通用套路：
Stack 作为父容器 ，先盖一层 CustomPaint 绘制高亮区域，然后按需添加 其它组件，通过在组件的外层套一个 Positioned 来调整组件的具体摆放位置。
🤏 赶紧自己动手试试吧，年前最后一更，提前祝各位读者：春节快乐，所愿皆所成，多喜乐、长安宁🎉。
