1. 引言

🤡 公司项目「Flutter重构数据表单录入模块」的版本上线跑好一阵子了，截至目前没发现什么太大的问题。在摸🐟补 Flutter基建 + 写新需求 的同时，小组成员又盘算着 重(lian)构(shou) 另一个「网店模块」，其涉及到的内容要复杂多了，其中一个就是得搞很多 自定义Widget，特别是有着让很多初级开发崽🤡 闻风丧胆😱的 📊图表Widget，需要对 Flutter的绘制&动画 有一定的了解。

😄 不过问题不大，Futter动画的API 之前就有涉猎了 → 《二十三、⚡️玩转Flutter动画[上]》，至于 Flutter绘制 后面的章节也会扒一扒。😁 本节的话，先来系统学习下 Flutter弹窗，🤷‍♀️ 因为组里给我分发了一个 自定义筛选弹窗Widget 的小任务，这玩意在 APP 里很常见，长这样 (截图源自咸鱼App)：

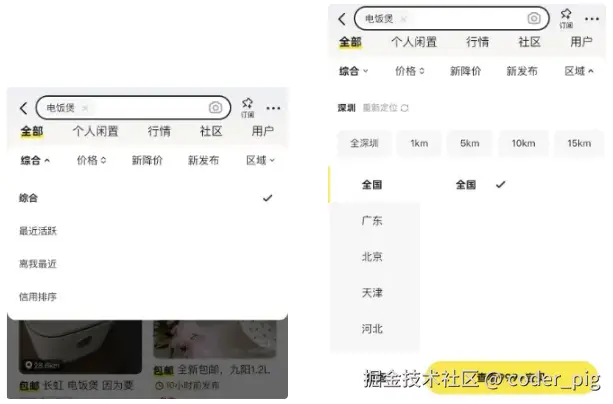

就 一组 类型的 筛选项，点击弹出对应 筛选面板，用户 按需配置筛选条件，弹窗关闭触发列表的 条件查询。

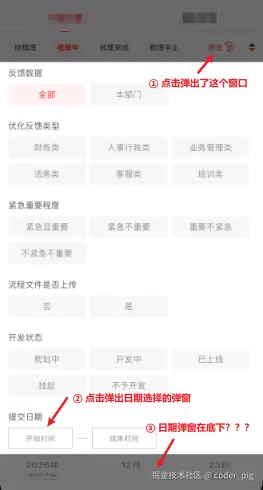

😑 整这个弹窗的时候踩了一些 坑，如：如何控制弹窗的显示位置？为什么在弹窗上弹窗反而显示在弹窗的底下❓

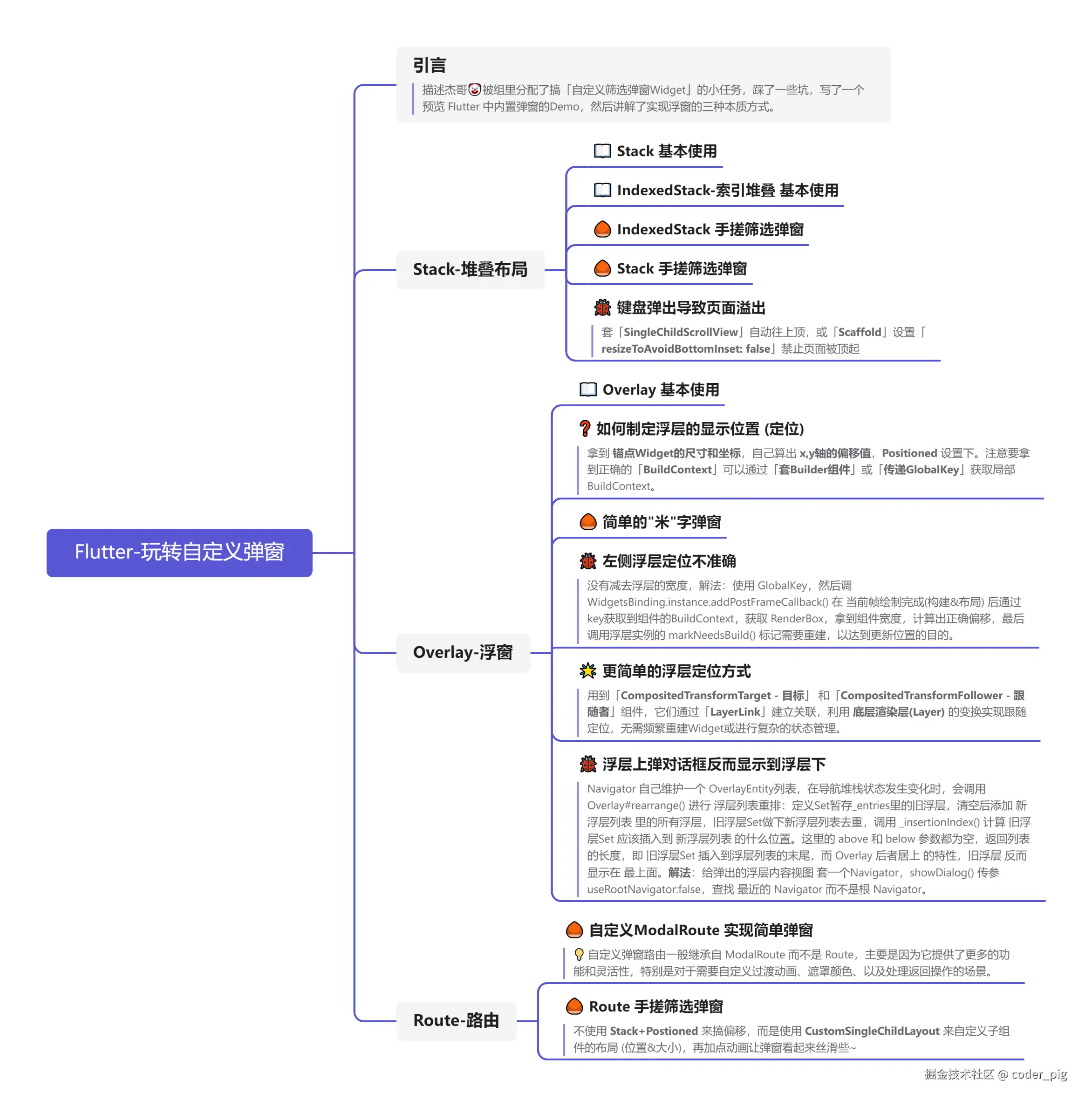

🤷‍♀️ 索性，本节来系统地扒一下 Flutter 中 弹窗 相关的知识点，通过 理论+源码+实战 的学习方式😁。本节学习路线图如下：

1.1. 例子：Flutter 中的各种内置弹窗

简单调研了一下，网上关于 Flutter弹窗 的方法有这些：

• showDialog() ：弹出一个对话框，一般搭配 AlertDialog (包含标题、内容和按钮) 使用 。
• showGeneralDialog() ：弹出自定义弹窗，可以完全控制对话框的外观和动画。
• showCupertinoDialog() ：iOS风格的对话框。
• showAboutDialog() ：显示应用的关于弹窗。
• showTimePicker() ：弹出时间选择器。
• showDatePicker() ：弹出日期选择器。
• showSearch() ：弹出搜索框。
• showModalBottomSheet() ：屏幕底部弹窗。
• SnackBar#showSnackBar() ：从屏幕底部显示一个短暂的消息提示。
• showLicensePage() ：显示应用的许可证页面。
• showMenu() ：在指定位置显示一个菜单。
• PopupMenuButton：弹出菜单按钮，点击后会在按钮下方显示一个菜单。
• Tooltip：当用户长按或悬停在某个元素上，显示一个简短的提示信息。
• Overlay：浮窗，可在不改变Widget树结构的情况下，添加悬浮在其它Widget上的内容。
• Navigator+Route：路由。
• Stack：堆叠布局。

😏 其实，从 本质上 来说，主要思路只有两种 → Stack 和 Overlay，其它方案都是基于 Overlay(浮窗) 进行的 特定封装实现。Route-路由，就不用说了吧，前面写的《二十二、玩转Flutter路由之——Navigator 1.0详解✈️》里就说了 → 导航跳转的界面 是通过 Overlay-浮窗 来实现的。而上面的各种 showXxx() 实际都是调用 Navigator.push() 实现的 弹窗，等下扒源码你就知道了~

💡 特例：SnackBar 的显示和隐藏是由 ScaffoldMessenger (管Snacker队列和动画控制) 和 Scaffold (在界面上显示SnackBar) 共同管理的。

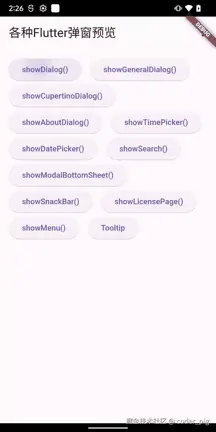

😊 顺手写了个简单的预览Demo【--->c28/d1/popup_preview.dart<---】方便读者查看上述弹窗的 UI效果，拿来主义， 碰到合适的弹窗效果，改改就能用：

😉 接着依次讲讲 Stack、Overlay 和 Route 如何实现自定义弹窗。

2. Stack-堆叠布局

😀 弹窗的 最简单 实现方式，Stack 组件允许你以 堆叠 的形式摆放子组件，后者居上(后面的会盖住前面的) ，有点像Android里的帧布局，它的主要属性如下：

• alignment：子组件的对齐方式，默认 AlignmentDirectional.topStart，即左上角对齐。
• textDirection：文本方向，用于确定 AlignmentDirectional 的方向。
• fit：子组件的大小调整方式，默认为 StackFit.loose，即子小部件根据其内容大小。
• clipBehavior：裁剪行为，默认为 Clip.hardEdge，即超出边界的部分会被裁剪。
• children：传递给父类的子组件列表。

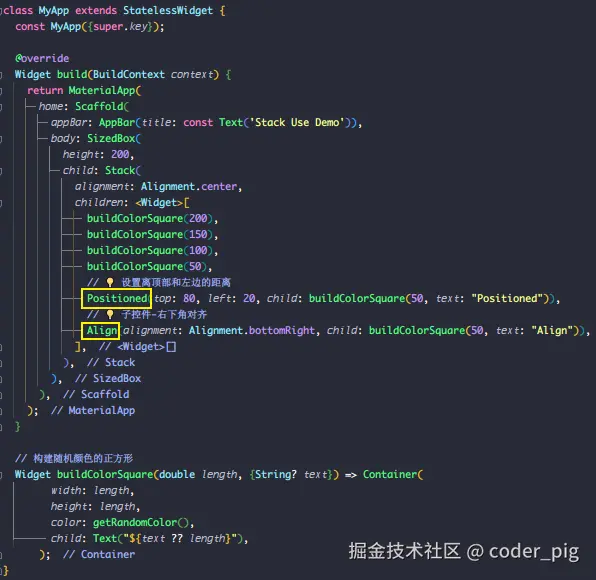

一般搭配 Align (对齐) 和 Positioned (定位，相对于Stack边缘进行精确定位) 组件使用，简单代码示例【--->c28/d2/stack_use_demo.dart<---】

运行结果如下：

2.1. 组件：IndexedStack-索引堆叠

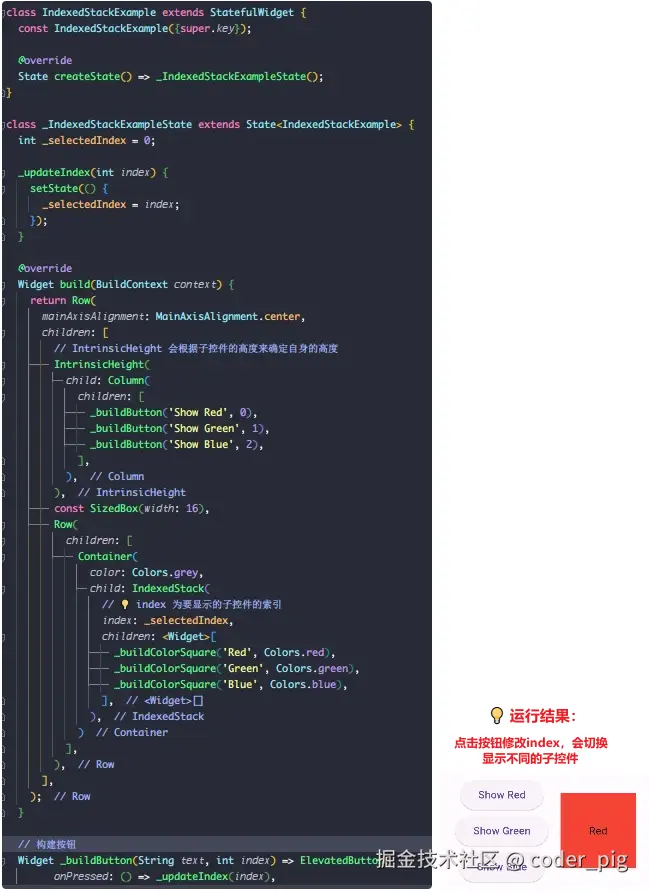

Stack 还有一个常用的子类 IndexedStack (索引堆叠) ，通过 index 属性来控制 显示多个子组件中的哪一个，它 不能为负数 (默认值为0)，否则会导致 RenderIndexedStack#childAtIndex() ，简单代码示例【--->c28/d2/indexed_stack_use_demo.dart)<---】

2.2. 例子：IndexedStack 手搓筛选弹窗

😏 基于上面这个例子进行扩展，用 IndexedStack 简单实现下 筛选菜单 的效果，核心思路：

将 显示内容部分的Widget 和 筛选弹窗Widget列表 放到 IndexedStack 中，index为0的时候显示内容，其它值显示对应的弹窗Widget。

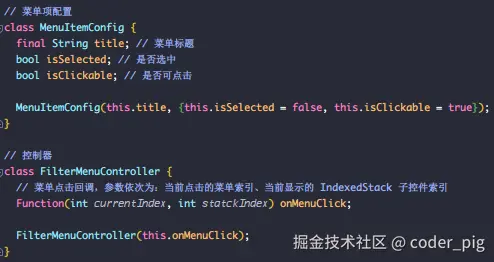

具体实现下【--->c28/d2/filter_menu_indexed_stack.dart<---】，先定义 菜单栏配置 和 控制器 类：

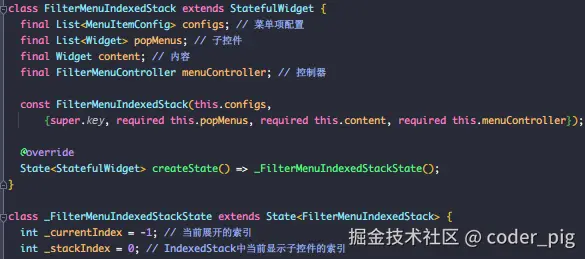

接着定义 FilterMenuIndexedStack 类，传入四个参数，State 中维护两个字段「 _currentIndex-当前展开的菜单索引」和「 _stackIndex-当前显示的IndexedStack索引」，两者 相差1：

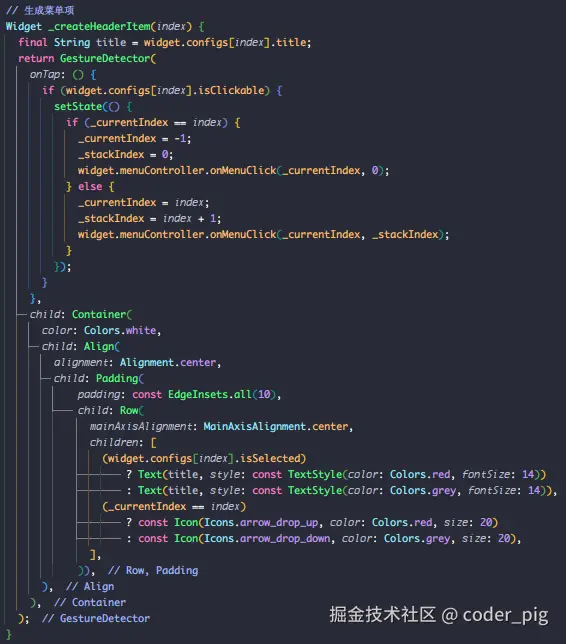

再接着是 动态生成菜单项 的方法：

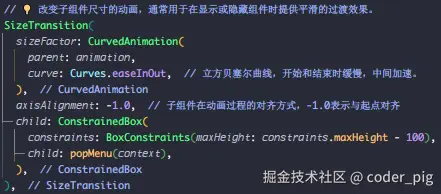

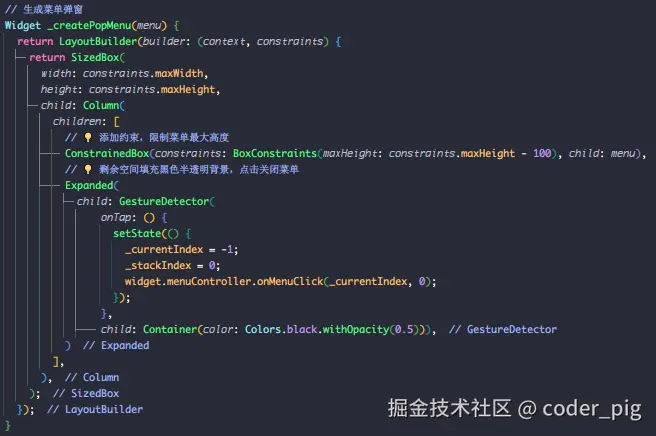

然后是生成 菜单弹窗 的方法 (限制最大高度，弹窗自适应，剩余空间填充黑色半透明)：

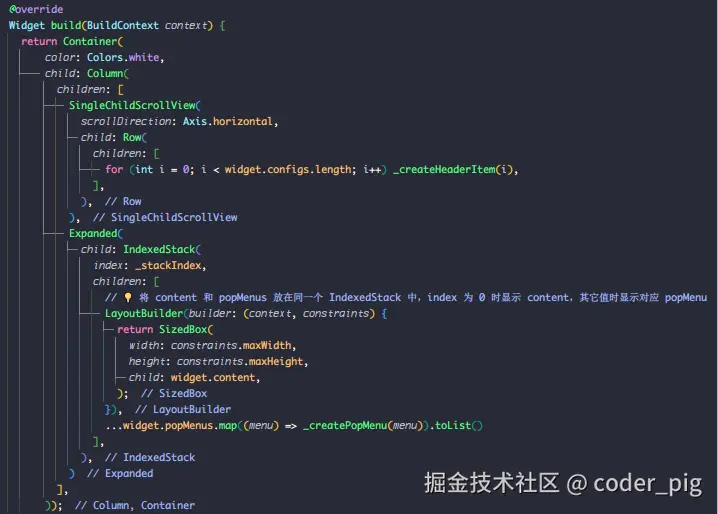

紧接着是 build() 方法，把它们都组合起来：

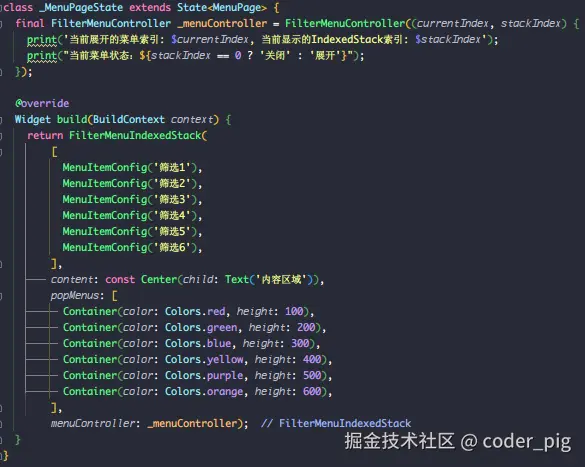

最后调用下 FilterMenuIndexedStack 组件【--->c28/d2/filter_menu_indexed_stack_test.dart<---】：

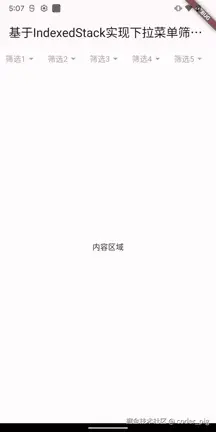

运行看看效果：

控制台输出：

😄 Amazing❗️非常简单，不过这种实现方式有个最大的局限 → 弹窗出来时看不到内容区域，这个无解🤷‍♀️，内容区域和弹窗在同一个 IndexedStack 中，而 IndexedStack 的特性就是 只显示一个。😆 接着换成 Stack，自己手动来控制显示与隐藏。

2.3. 例子：Stack 手搓筛选弹窗

【--->c28/d2/filter_menu_stack.dart 和 filter_menu_stack_test.dart<---】

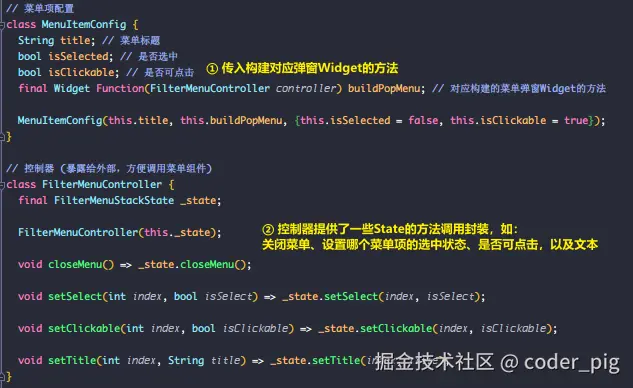

😊 先是 菜单项配置 和 控制器，改成直接传 构建弹窗Widget的方法，提供一个 State 的方法调用封装：

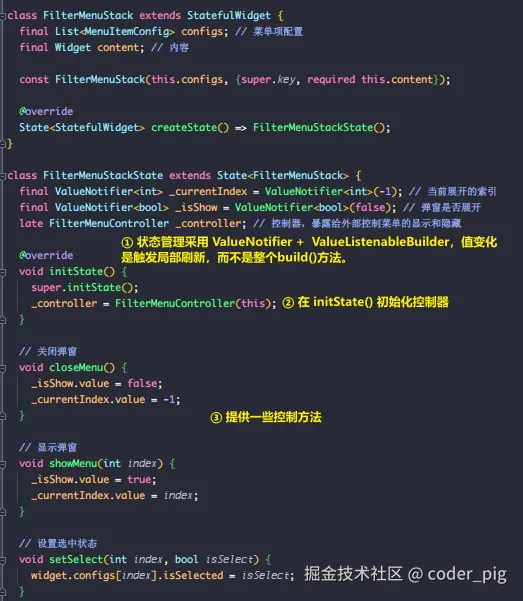

然后是 State 部分，这里的 状态管理 用的「 ValueNotifier + ValueListenableBuilder」，前者会持有一个值，并在该值发生变化时通知监听器，后者是一个 Widget，会监听一个 ValueListenable (如ValueNotifier) 的值变化，并在值变化时重建自身。😄 相比「setState() 」触发 整个Widget的build()重建 更加 轻量，可以减少不必要的重建，提高性能。

💡 记得重写自定义组件的 dispose() 方法，在其中调用 ValueNotifier 变量的 dispose() ，以防止不必要的 内存泄露：

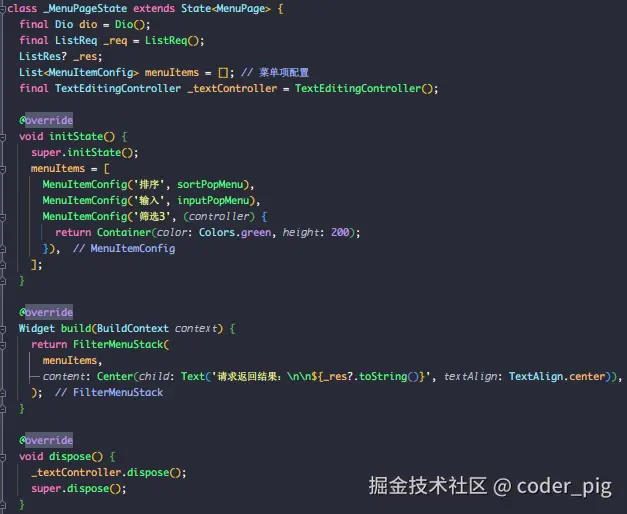

其它的跟 IndexedStack 部分的代码非常相似，就不复述了，直接写调用代码，initState() 初始化：

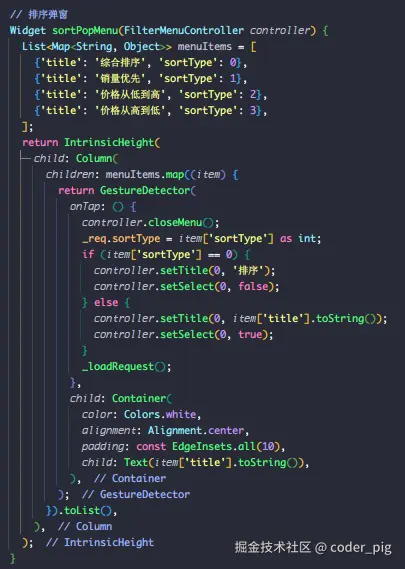

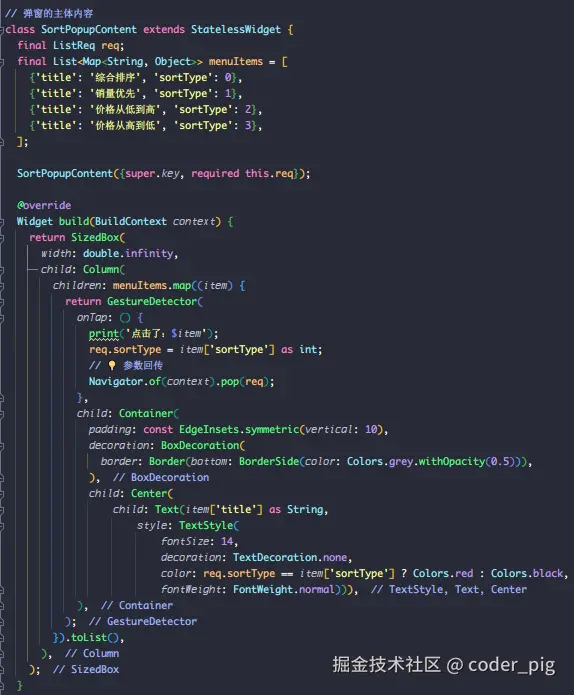

排序弹窗：

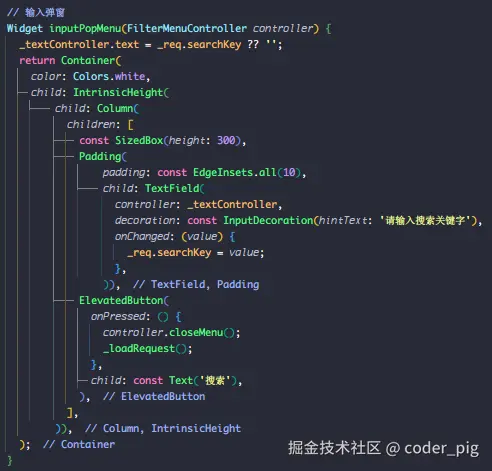

输入弹窗：

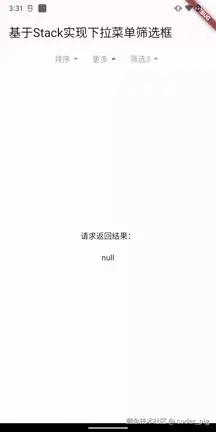

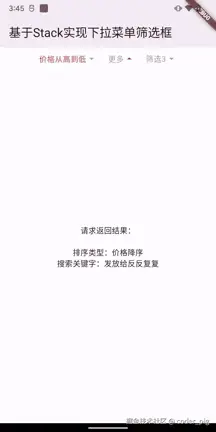

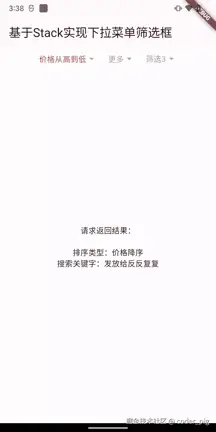

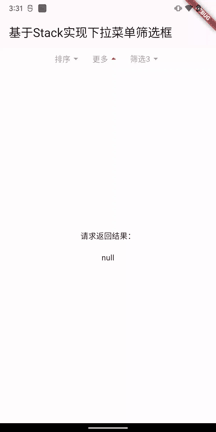

运行效果如下：

2.4. BUG：键盘弹出导致页面溢出

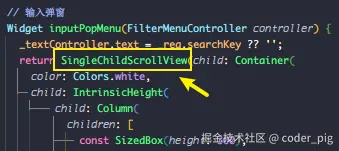

😄 哈哈，这下子弹窗出现的时候也可以看到内容部分了，而在输入弹窗这里，笔者🤡故意搞了一个很常见的 BUG →「键盘弹出导致页面溢出」，解法 →「套个SingleChildScrollView」

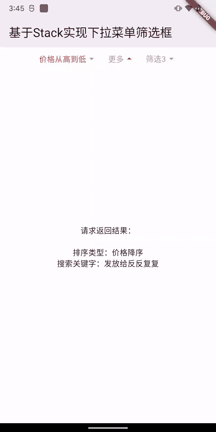

运行效果如下：

键盘弹出，页面会被顶上去 (😃非Dialog中的场景键盘会刚好在输入框下方)，如果不希望顶起页面，可在页面的 Scaffold 中添加 resizeToAvoidBottomInset: false 配置来禁止页面被顶起。修改后的运行效果：

😅 例子这里不顶起的话，会把输入框盖住，体验不是很好，具体选哪种，读者可在实际开发时自行斟酌。

🤔 用 Stack 来实现弹窗的最大优点就是 简单，不用自己算位置、不用担心 Overlay (浮窗) 上弹窗反而显示在底部的问题，当然，缺点是 灵活性不太好，哪里想弹哪里弹，写起来有点繁琐🙂。挺多人用的 gzx_dropdown_menu 开源下拉筛选菜单库就是 基于Stack 实现的。

3. Overlay-浮窗

Overlay 继承 StatefulWidget 类，其对应的 OverlayState 类维护了一个 OverlayEntry 列表：

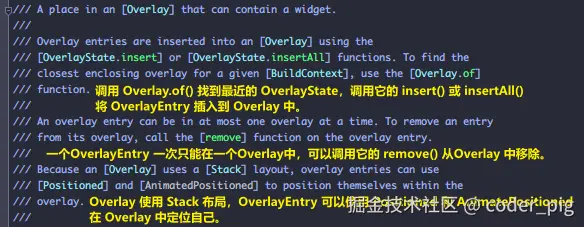

看下 OverlayEntry 的注释：

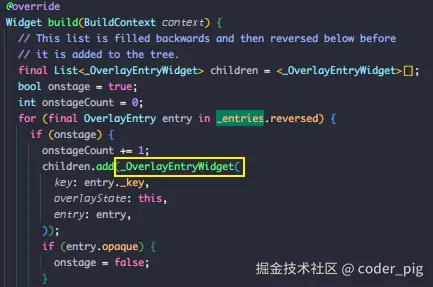

Overlay 使用 Stack 布局，每个 浮层的容器 都是一个 Positioned，然后 OverlayEntry 对应 浮层UI，利用 Stack 后者居上 的特性实现 浮窗效果，然后在 OverlayState#build() 中遍历 _entries列表，通过 _OverlayEntryWidget 来完成 OverlayEntry 的实际绘制：

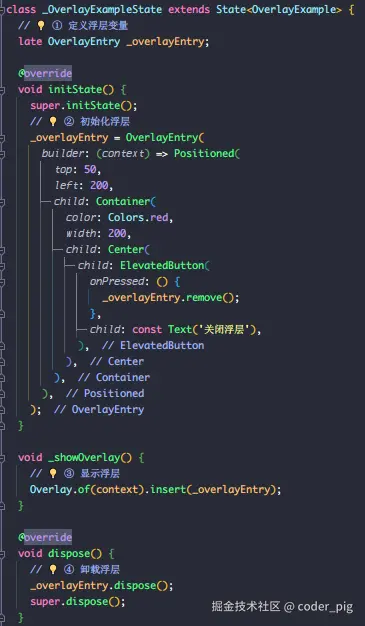

😊 理解完 Overlay的基本原理，用起就不会束手束脚了，随手写下简单示例【--->c28/d3/overlay_use_demo.dart<---】

运行效果如下：

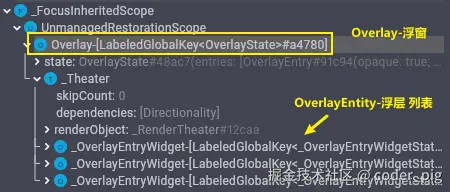

打开 Flutter Inspector，看看此时的 Widget树，并没有看到 Overlay 组件的踪影：

😏 因为 MaterialApp 已经内置了 Overlay，真？想想 Navigator，实现路由跳转效果不就依赖的 Overlay？

_entries列表 是私有变量，没法直接 print打印 看这三个浮层都是什么，给 insert() 方法打下 断点：

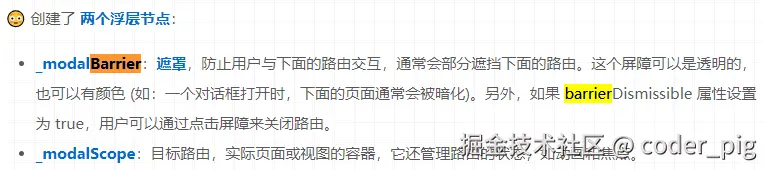

前两个在《二十二、玩转Flutter路由之——Navigator 1.0详解》里有提到：

😄 所以依次是：遮罩、当前页面、我们添加的浮层，🤔 那如果是在我们的浮层上插入浮层呢？【--->c28/d3/overlay_insert_overlay.dart<---】

断点处：

🤷‍♀️ 行吧，新浮层后者居上，宽高 由 builder函数 返回的 Widget大小 决定，位置 则通过 Positioned 指定。

3.1. 问题：如何指定浮层的显示位置

😳 无它，只需三步：

拿到 锚点Widget的尺寸和坐标，自己算出 x,y轴的偏移值，Positioned 设置下。

获取尺寸和坐标的常用API：

// 通过context获取当前Widget的RenderObject，并转换为RenderBox，
// 它是具有具体尺寸和位置的渲染对象
final RenderBox renderBox = context.findRenderObject() as RenderBox;
final widgetSize = renderBox.size;

// 将 RenderBox 的局部坐标转换为全局坐标(渲染盒子的绝对位置)，Offset.zero 表示左上角
final position = renderBox.localToGlobal(Offset.zero);

// 获取屏幕尺寸
final screenSize = MediaQuery.of(context).size;

获取context 这个有些讲究，BuildContext 在之前的章节《十八、进阶：🔍探探 BuildContext》有讲过：

BuildContext ≈ Element ≈ Widget在Widget树上的位置引用，BuildContext 实际上就是 Element，定义它的原因是为了 防止开发者直接操作Element。💡 使用小技巧：在 异步操作里 使用 of(context) 可以先 提前获取 再做 异步操作，这样可以尽量保证流程完整执行。另外，建议把 of(context) 相关的操作逻辑放到 didChangeDependencies() 中处理。

❗️ 只有获取 准确的BuildContext 才能获得 正确的尺寸和坐标，两种获取 局部BuildContext 的常规方法：

① 套Builder组件：可在构建过程中获取当前的BuildContext

Builder(
  builder: (BuildContext context) {
    // 在这里可以使用context
    return Container();
  },
);

② GlobalKey：使用它可以在任何地方获取与之关联的Widget的BuildContext。

final GlobalKey myKey = GlobalKey();

// 在构建Widget时使用GlobalKey
Widget myWidget = Container(key: myKey);

// 通过GlobalKey获取BuildContext
BuildContext? context = myKey.currentContext;

🤷‍♀️ 当然，你还可以参考各种 Xxx.of() 的写法，自己进行遍历，查找文本匹配 Text 的代码示例：

Element? findTextElement(BuildContext context, String text) {
  Element? foundElement;
  context.visitChildElements((element) {
    if (element.widget is Text) {
      final textWidget = element.widget as Text;
      if (textWidget.data == text) {
        foundElement = element;
      }
    } else {
      foundElement = findTextElement(element, text);
    }
  });
  return foundElement;
}

// 调用处：
final textElement = findTextElement(context, '匹配文本');
if (textElement != null) {
  final textContext = textElement.findRenderObject()?.debugCreator?.element;
  if (textContext != null) {
    print('Found the BuildContext of the Text widget');
  } else {
    print('BuildContext not found');
  }
} else {
  print('Text widget not found');
}

3.2. 例子：简单的"米"字弹窗

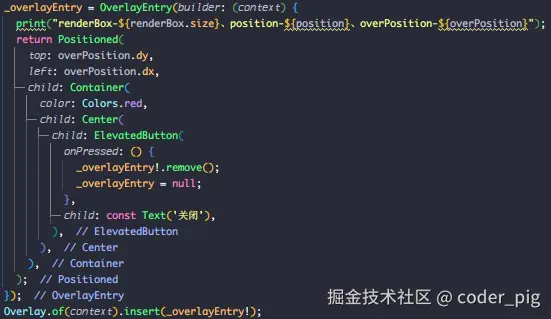

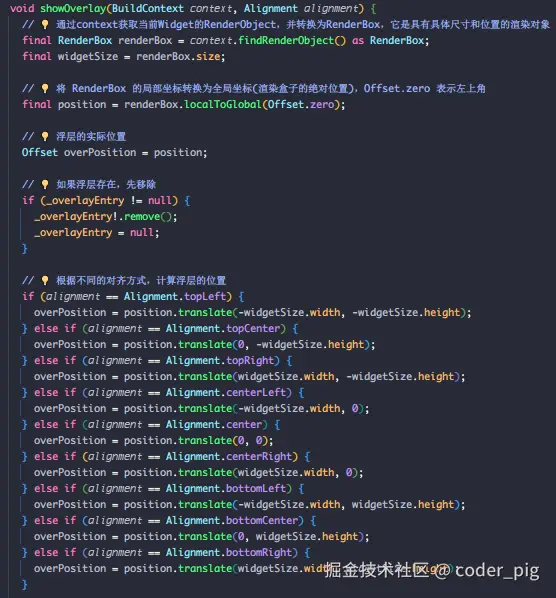

😄 写个 "米" 字往不同方向弹浮层的代码示例【--->c28/d3/overlay_pop_demo.dart)<---】，先是构造不同位置的Button：

然后是 弹出不同方向上浮层 的方法：

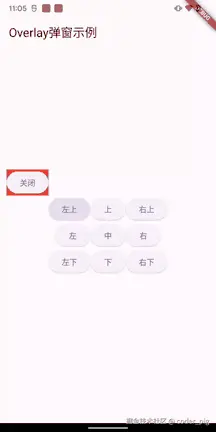

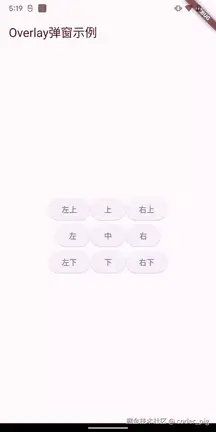

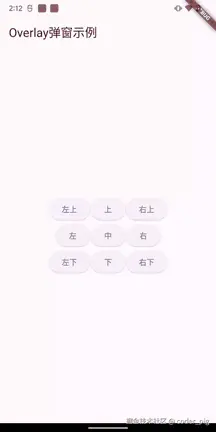

运行看看效果：

3.3. BUG：左侧浮层定位不准

😮 应该有细心的同学发现了这个问题 → 左侧浮层的定位有问题

😅 显示在左侧的浮层，需要 减去浮层的宽度，问题来了：如何获得浮层的宽度？直接 findRenderObject() 肯定是行不通的，因为此时 RenderObject 还未挂载。一种最简单的解决方式：

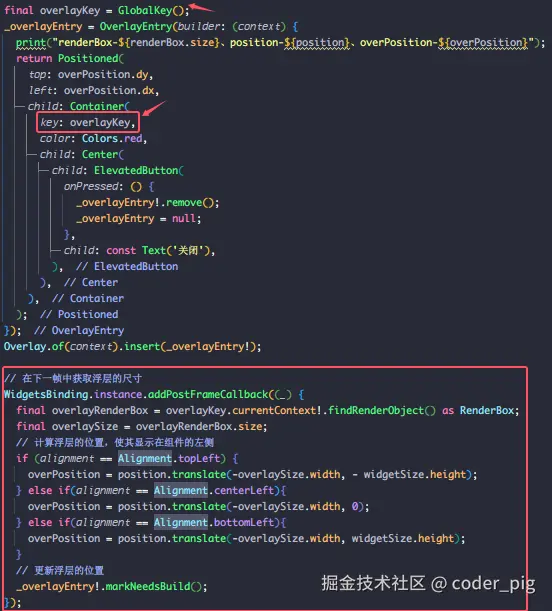

使用 GlobalKey，然后调 WidgetsBinding.instance.addPostFrameCallback() 在 当前帧绘制完成(构建&布局) 后通过 key获取到组件的BuildContext，获取 RenderBox，拿到组件宽度，计算出正确偏移，最后调用浮层实例的 markNeedsBuild() 标记需要重建，以达到更新位置的目的。

具体代码如下：

运行看看效果：

🤔 点击 左 弹出浮层偶尔会有 突兀的左移，可以理解，因为这里实际上执行的 两次刷新， 一种取巧做法：

Offset的x,y 设置一个 足够大的负值，第一次刷新的时候在 显示在屏幕外，用户看不到就是没有二次刷新 🤣

🤷‍♀️ 不优雅，但无解，至少笔者没想只刷新一次的方法，试了 Offstage、Opacity，以及 《FlutterComponent最佳实践之Widget尺寸》提到的 自定义RenderProxyBox、Notifications 等方式，都不行，🤡 有一次刷新就能解决的方案也欢迎评论区告知。不过，读者也不用过于担心这个两次刷新，毕竟大多数时候 局部Context 的刷新并不会太消耗性能。

3.4. 组件：更简单的浮层定位方式

Flutter 提供了两个组件「CompositedTransformTarget - 目标」 和「CompositedTransformFollower - 跟随者」 以帮助我们方便地实现「跟随定位」，😄 名字看着长，但用法却很简单：用这两个组件套Widget + 定义一个相同的 LayerLink 即可。CompositedTransformFollower 的五个重要参数如下：

• link：LayerLink，用于将两者连接起来。
• showWhenUnlinked：bool，当 Follower 没有连接到 Target 时是否显示，默认true。
• offset：Follower 相对于 Target 的偏移量，默认 Offset.zero，表示没有偏移。
• targetAnchor：定义 Target 的锚点位置，默认 Alignment.topLeft ，表示目标的左上角。
• followerAnchor：定义 Follower 的锚点位置，默认 Alignment.topLeft ，表示跟随者的左上角。

😄 后两个参数 看着有点懵逼？杰哥点你两下就懂了，还是上面的"米"字弹窗：

• 左上：目标的左上，跟随者的右下；
• 上：目标的中上，跟随者的中下；
• 右上：目标的右上，跟随者的左下；

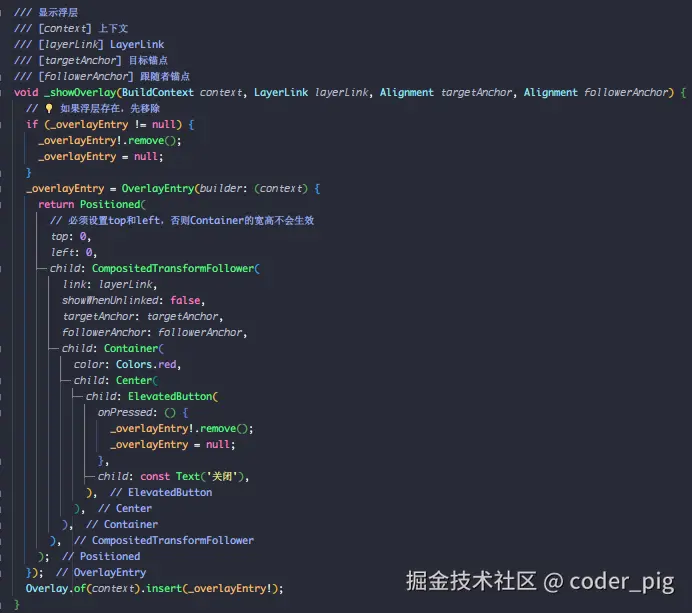

😆 弄清楚了就可以写代码了【--->c28/d3/overlay_pop_layer_link.dart<---】

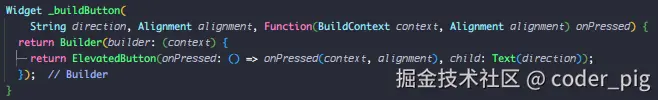

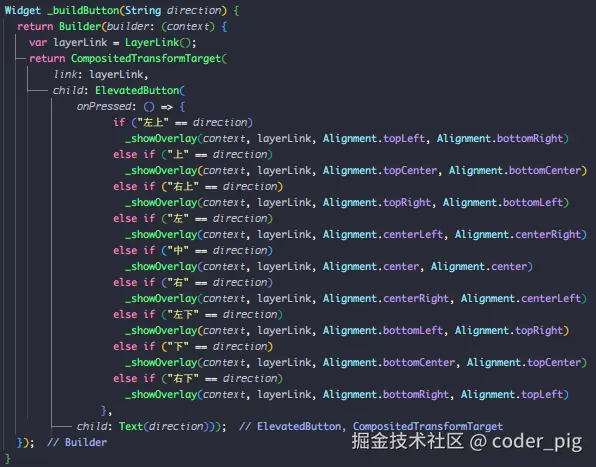

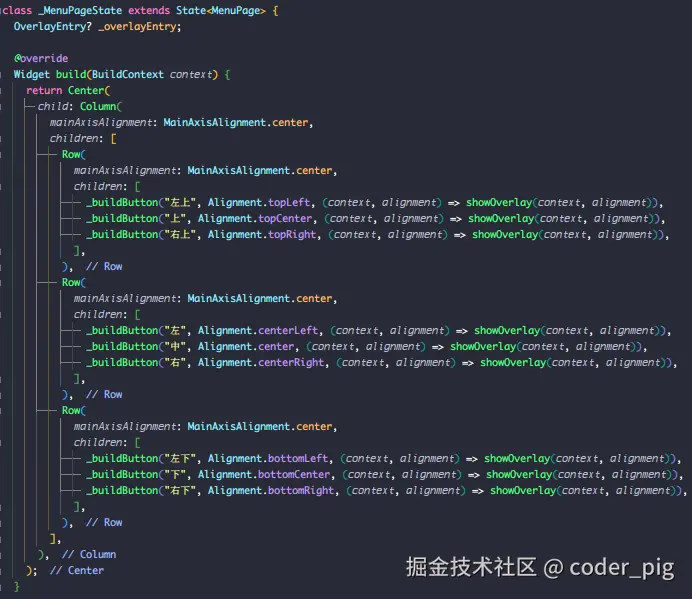

构建按钮的代码：

运行看看效果：

🐂🍺，无需复杂计算，轻松实现"米"字弹窗，而且"左"按钮弹出的浮窗位置也是正确的，不需要我们二次刷新。😳 好奇怎么实现的，那就来简单扒下源码吧，在开扒前先复习下 Flutter渲染管线 的基本流程：

WidgetsFlutterBinding 初始化Flutter 应用入口：

① 构建阶段-渲染三棵树🌳：

• Widget (组件) ：Flutter UI 构建的基本单位，开发者使用Widgets来构建UI，它们是 不可变 的，每当应用状态发生改变时，Flutter 会构建一个新的Widgets树。
• Element (元素) ：Widget 在UI树中的实例，Widgets树被编译成Element树，它们是 持久 的，即便Widgets树在状态变化时重新构建，Element 也可以保持不变。
• RenderObject (渲染对象) ：负责实际的布局和绘制，Element树中每个Element都可能对应一个RenderObject，它会根据Element的配置进行 布局和绘制。

② 布局阶段

• RenderObject.performLayout() ：测量和定位每个 RenderObject。
• RenderBox：最常用的 RenderObject 子类，提供了布局和绘制的基本盒模型。

③ 绘制阶段

• 每个 RenderObject 调用其 paint() 将 绘制指令 添加到 PaintingContext，通常是创建一个或多个 Layer。RenderObject 会根据需要创建特定的 Layer，并设置相应的绘制属性。

④ 合成阶段

• 场景：由多个层组成的，这些层一起定义了需要绘制的内容，它是整个绘制过程的最终输出，包含了所有需要在屏幕上显示的元素。对应 SceneBuilder 类，用于构建场景。
• 层：场景的组成部分，每个层可以独立管理其绘制内容，可以包含子层，形成一个层次结构，它的存在存在使得 Flutter 可以高效地管理复杂的绘制操作。对应 Layer 类，它是所有层的父类，根据是否 具备子节点 划分为 ContainerLayer (像素合成操作) 和 非ContainerLayer(绘制、纹理)。
• 组织Layer：Layer 间会形成父子关系，组成Layer树，顶层通常是一个 RootLayer (通常是OffsetLayer)，表示整个绘制区域。
• 1、从 RootLayer 开始，递归调用 每个 Layer 的 addToScene() 将自身的绘制指令添加到 Scene 中，并将 SceneBuilder 传递给 子Layer，每个 Layer 会返回一个对应的 EngineLayer，它是引擎中对于层的表示，Flutter 框架层并不直接操作它。
• 2、SceneBuilder 收集所有的绘制指令，调用各种方法如 pushOffset(位移变换) 、addPicture(添加绘制图片) 、pushTransform(矩阵变化) 等。当 所有Layer 都添加到 SceneBuilder 后，调用它的 build() 生成一个 Scene 对象。
• 3、最后，Flutter框架 调用 window.render(scene) 将构建好的 Scene 提交给 Flutter引擎，引擎解析其中的绘制指令调用 图形引擎(如Skia) 将其转化为底层图形API的调用，执行实际绘图操作，将内容绘制到屏幕上。

😄 对详细渲染过程感兴趣可自行查阅Gsy大佬的《Flutter 画面渲染的全面解析》，开始跟源码，😳 两者都继承 SingleChildRenderObjectWidget，createRenderObject() 看下用到的渲染核心类，分别是 RenderLeaderLayer 和 RenderFollowerLayer，看下 paint() 的核心代码：

// RenderLeaderLayer
// 💡 【LeaderLayer】是一个记录目标位置偏移的层，paint() 将它推送到绘制的上下文中。
@override
void paint(PaintingContext context, Offset offset) {
  if (child != null) {
    context.pushLayer(LeaderLayer(link: link, offset: offset), super.paint, offset);
  } else {
    context.pushLayer(LeaderLayer(link: link, offset: offset), (PaintingContext context, Offset offset) {}, offset);
  }
}

// RenderFollowerLayer
bool showWhenUnlinked;
Offset offset;
Alignment targetAnchor;
Alignment followerAnchor;

// 💡【FollowerLayer】也是一个层，跟随 LeaderLayer 的位置
// paint() 将其推送到绘制上下文中，并应用偏移和锚点对齐。
@override
void paint(PaintingContext context, Offset offset) {
  if (child != null) {
    context.pushLayer(
      FollowerLayer(
        link: link,
        showWhenUnlinked: showWhenUnlinked,
        offset: this.offset,
        targetAnchor: targetAnchor,
        followerAnchor: followerAnchor,
      ),
      super.paint,
      offset,
    );
  }
}

跟下这两个实现 "跟随" 效果的 Layer 类，先是记录 "领导者" 的位置和变换信息的 LeaderLayer：

class LeaderLayer extends ContainerLayer {
  LeaderLayer({ required this.link });

  final LayerLink link;

  @override
  void addToScene(SceneBuilder builder, [Offset layerOffset = Offset.zero]) {
    link.leader = this;
    super.addToScene(builder, layerOffset);
  }

  @override
  void remove() {
    link.leader = null;
    super.remove();
  }
}

然后是记录 "跟随者" 对象的 FollowerLayer，它会根据 LeaderLayer 的位置和变换信息来调整自己的位置和变换，从而实现跟随效果。

class FollowerLayer extends ContainerLayer {
  FollowerLayer({
    required this.link,
    this.showWhenUnlinked = true,
    this.unlinkedOffset = Offset.zero,
    this.linkedOffset = Offset.zero,
  });

  final LayerLink link;	// 💡 持有一个LeaderLayer对象
  final bool showWhenUnlinked;
  final Offset unlinkedOffset;
  final Offset linkedOffset;

  @override
  void addToScene(SceneBuilder builder, [Offset layerOffset = Offset.zero]) {
    // 💡 跟随者未连接，且 showWhenUnlinked为true，未连接时显示
    if (link.leader == null) {
      if (showWhenUnlinked) {
        // 将变换矩阵应用于Scene(场景)，它会修改后续绘图操作的坐标系统
        builder.pushTransform(Matrix4.translationValues(unlinkedOffset.dx, unlinkedOffset.dy, 0.0).storage);
        // 将当前Layer添加到场景中
        super.addToScene(builder, layerOffset);
        // 从当前堆栈中移除最近添加的变变换或剪辑区域，避免影响后续绘制内容
        builder.pop();
      }
    } else {
      // 💡 ① 从link.leader对象中获取最后的变换矩阵
      final Matrix4 transform = link.leader!.getLastTransform()!;
      // 💡 ② 应用平移变换 (前面算出的偏移)
      transform.translate(linkedOffset.dx, linkedOffset.dy);
      // 💡 ③ 将变换矩阵推入场景构建器builder中，
      // transform.storage是一个包含矩阵数据的Float64List
      builder.pushTransform(transform.storage);
      // 调用父类的方法将当前层添加到场景中
      super.addToScene(builder, layerOffset);
      // 弹出变换矩阵
      builder.pop();
    }
  }
}

🤏 行吧，一句话概括原理：利用底层渲染层的变换，无需频繁重建Widget或进行复杂的状态管理。

💡 Tips：Target 和 Follower 是一对多的关系，而一个跟随者只能有一个目标😊。

3.5. BUG：浮层上弹对话框反而显示到浮层下

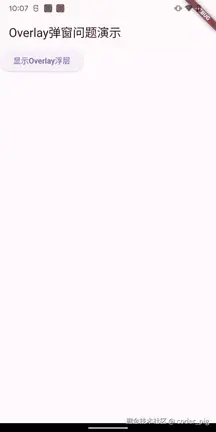

😄 如题，写个简单的代码示例复现这个问题【--->c28/d3/overlay_pop_bug.dart<---】 运行效果如下：

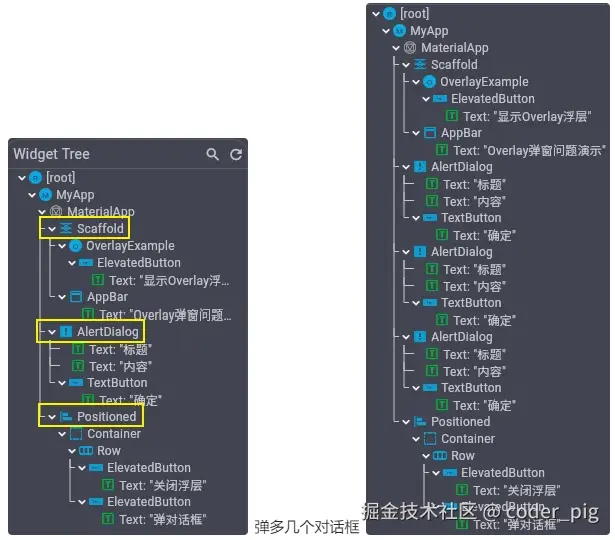

在弹窗上调用 showDialog() 弹对话框，竟然显示在 Overlay 的下方了？？？打开 Flutter Inspector 看看Widget树，😳em... 看不出什么，弹多几个对话框，发现浮层依旧处于最后：

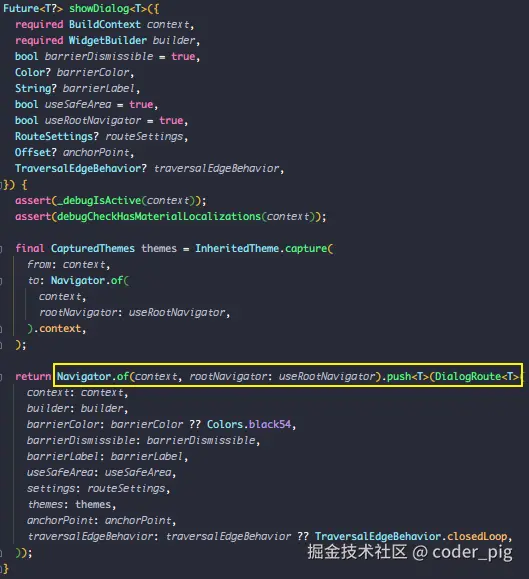

给 OverlayState#insert() 打了下断点，发现 弹浮层 会进，弹对话框 不会进。🤔 在《二十二、玩转Flutter路由之——Navigator 1.0详解》中我们有讲过 MaterialApp 使用了一个 Navigator 来管理路由堆栈，它的内部使用 Overlay 来实现显示路由页面。难道这里的问题难道跟 Route 有关？点开 showDialog() 的源码，Navigator.of().push() 映入眼帘：

DialogRoute 是一个具有 Material 设计风格的对话框路由，提供了默认的进入和退出动画、模态屏障颜色和行为，它的 继承关系树 如下：

• RawDialogRoute：通用对话框路由，允许自定义对话框的各个方面，如页面构建器、过渡动画等。
• PopupRoute：弹出式路由，用于显示对话框或弹出菜单，默认透明，并且可以保持状态。
• ModalRoute：覆盖整个导航器的模态路由，它可以阻止与之前路由间的交互，并提供模态屏障颜色、标签等属性。
• TransitionRoute：具有进出过渡动画的路由，它定义了动画控制器和过渡动画的构建方法。
• OverlayRoute：可以与Overlay交互的路由，它通过 createOverlayEntries() 方法创建 OverlayEntry 列表，并在 install() 中将这些条目添加到 Overlay 中。
• Route：路由顶级父类，抽象类，表示导航器管理的一个页面或屏幕，定义了页面的生命周期方法、如何install() 、disposed() 等。

😄 之前跟过代码了，Navigator 执行路由操作最终都会调 _flushHistoryUpdates() ，其中有这段代码：

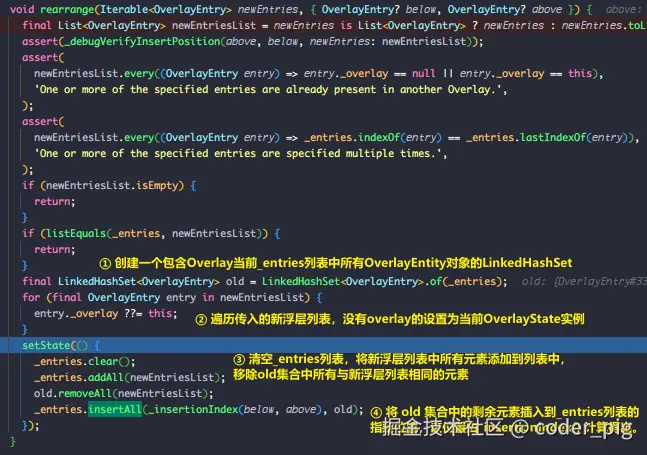

rearrangeOverlay-浮层是否需要重排，默认为true，点进去 Overlay#rearrange() ：

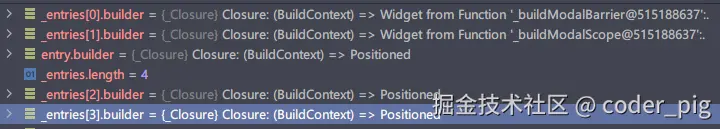

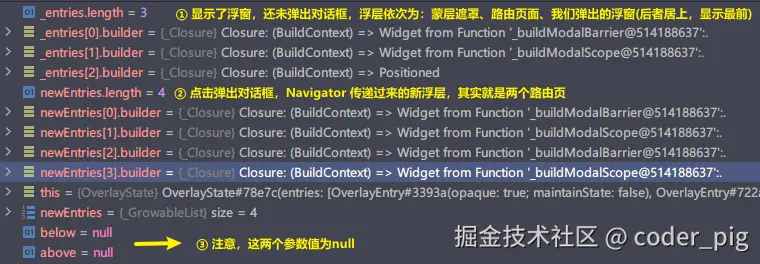

Debug 窗口添加下相关变量的 Watch：

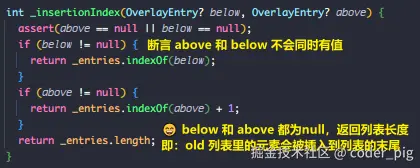

接着跟下 _insertionIndex() ：

👏 到此，问题发生的原因就水落石出了：

Navigator 自己维护一个 OverlayEntity列表，在导航堆栈状态发生变化时，会调用 Overlay#rearrange() 进行 浮层列表重排：定义Set暂存_entries里的旧浮层，清空后添加 新浮层列表 里的所有浮层，旧浮层Set做下新浮层列表去重，调用 _insertionIndex() 计算 旧浮层Set 应该插入到 新浮层列表 的什么位置。这里的 above 和 below 参数都为空，返回列表的长度，即 旧浮层Set 插入到浮层列表的末尾，而 Overlay 后者居上 的特性，旧浮层 反而显示在 最上面。

🤔 问题归因完，接着尝试下能否找到解决之法，突破口还是 rearrange() 方法的后两个参数：

rearrange(Iterable<OverlayEntry> newEntries, { OverlayEntry? below, OverlayEntry? above })

它两可以决定 旧浮层的插入位置，先看 Navigator，只找到了这一个方法调用，这没法传参啊：

再看看 Overlay，浮层列表是 私有变量，而且没有提供外部能访问的方法：

🙃 难道真的没有解法吗？😏 莫慌，我有一计：

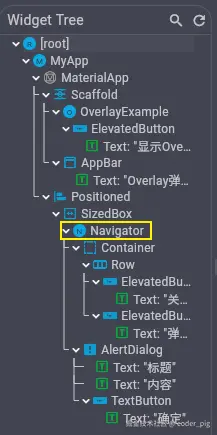

给弹出的浮层内容视图 套一个Navigator，showDialog() 传参 useRootNavigator:false，查找 最近的 Navigator 而不是根 Navigator。

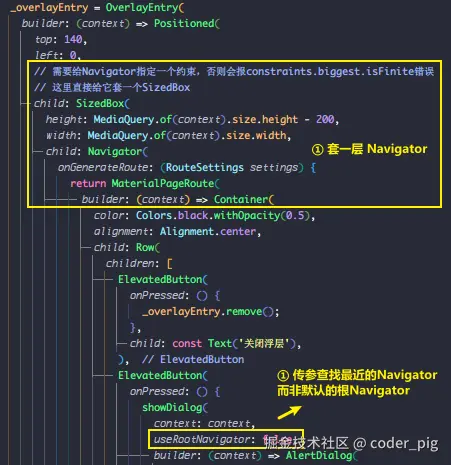

改下代码【--->c28/d3/overlay_pop_bug_fix.dart<---】

运行看看效果：

此时的Widget树：

😆 行吧，虽然不太优雅，但还是解决了我们的问题，更好的方式应该是 自定义Route 来实现弹窗~

4. Route-路由

😃 Navigator 的源码和实现原理在《二十二、玩转Flutter路由之——Navigator 1.0详解》已经扒透了，拿它来自定义弹窗难度就不高了，核心思路：继承 ModalRoute 或其子类，重写 buildPage() 返回 弹窗的页面内容，按需自定义过渡动画、遮罩颜色等。

4.1. 例子：自定义ModalRoute实现简单弹窗

💡 自定义弹窗路由一般继承自 ModalRoute 而不是 Route，主要是因为它提供了更多的功能和灵活性，特别是对于需要自定义过渡动画、遮罩颜色、以及处理返回操作的场景。

继承 ModalRoute 类必须重写的属性和方法：

• barrierColor：遮罩颜色，通常用于模态路由，以突出显示前景内容并使背景变暗。
• barrierDismissible：遮罩是否可以通过点击来关闭。
• barrierLabel：无障碍访问提供的描述性字符串标签。
• maintainState：路由在不活动时是否保持其状态。
• opaque：定义路由是否不透明，true表示不透明将会覆盖所有内容。
• transitionDuration：路由过渡动画的持续时间。
• buildPage (content,animation,secondAnimation)：构建路由的页面内容，返回一个自定义Widget。animation 是主要过渡动画，如页面的缩放、平移、旋转等，secondAnimation 是次要过渡动画，如页面切换时的淡入淡出效果。

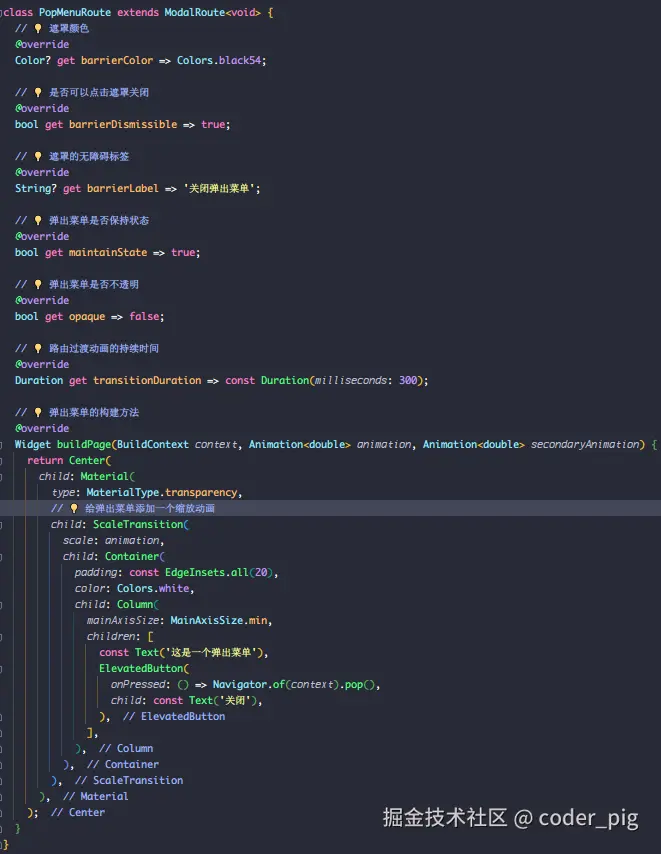

😄 写下简单代码示例【--->c28/d4/custom_pop_route_demo.dart<---】先是自定义Route：

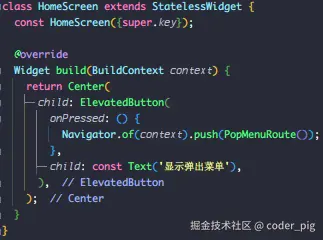

调用处：

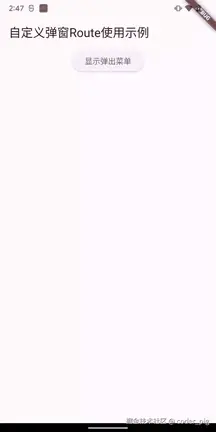

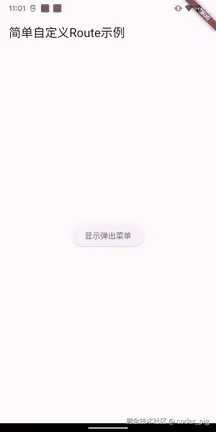

运行看看效果：

非常简单，接着写下自定义Route实现 筛选弹窗 的基本骨架~

4.2. 例子：Route 手搓筛选弹窗

源码【c28/d4/pop_menu_route.dart & pop_menu_route_demo.dart】

4.2.1. 设置弹窗位置

😄 弹窗一般显示在触发弹窗的组件 (锚点) 正下方，宽度占满屏幕，直接给锚点组件搞个 GlobalKey，然后通过 anchorKey.currentContext.findRenderObject() 获得 renderObject，得到锚点组件的 宽高和坐标，然后就算偏移了。Stack + Positioned 实现定位？腻了，😀 换个组件 → CustomSingleChildLayout：

用于 自定义单个子组件的布局 (位置&大小) ，通过自定义 布局代理(SingleChildLayoutDelegate) 可以实现复杂的布局逻辑。用法简单：自定义 SingleChildLayoutDelegate 传递给 CustomSingleChildLayout 的 delegate 参数。

自定义 SingleChildLayoutDelegate 必须重写的三个方法：

• getConstraintsForChild (constraints)：对子组件的约束，返回 BoxConstraints 对象。
• getPositionForChild (size,childSize)：子组件的位置，返回 Offset 对象，指定子组件相对父组件的偏移。
• shouldRelayout() ：是否需要重新布局，当布局委托的状态发生变化时，返回true以触发重新布局。

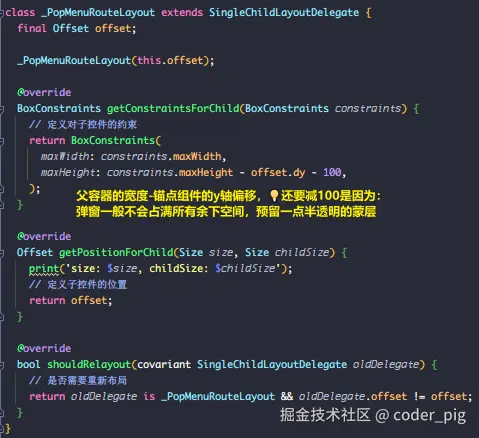

直接传入一个计算好的Offset偏移：

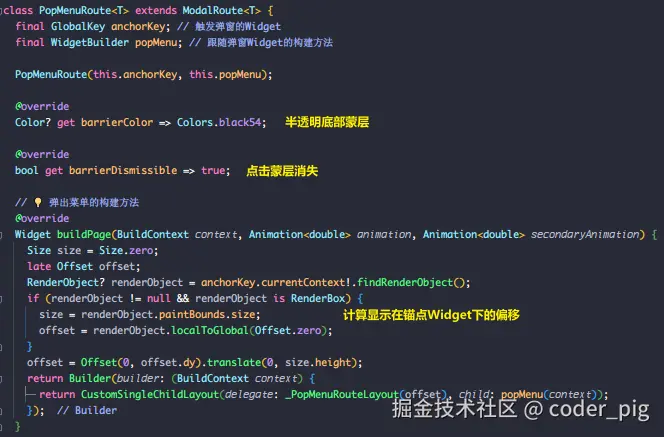

自定义弹窗路由：

写一个调用方法：

调用出：

运行效果如下：

em... 弹窗是实现了，但和我们想要的UI效果不太一致：

🤔 Route 由两个浮层组成：背景遮罩+页面内容，遮罩的话只能设置单一的颜色，只能从页面内容入手了：

背景遮罩透明，页面内容：Column[有maxHeight的内容视图 + Expand占满剩余空间的半透明]

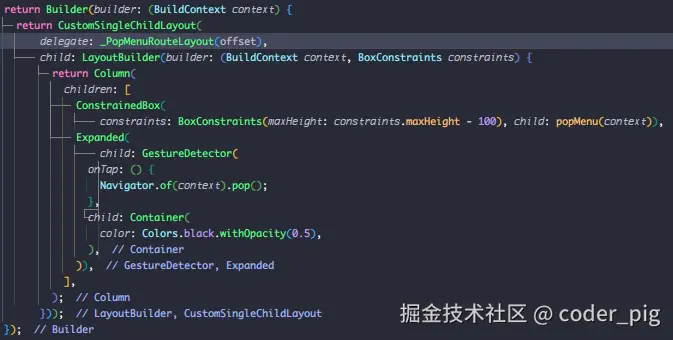

改下布局代码：

运行看看效果：

4.2.2. 加点动画

😄 弹窗的出现和收起有点突兀，接着给它加点动画，先给内容视图加个尺寸变化的动画：

看看效果：

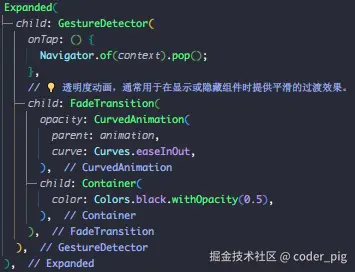

😳 半透明蒙层的突然出现和消失有点怪怪的，也给它加个透明度变化的动画吧：

看看效果：

👏 现在看起来就丝滑多了~

4.2.3. 完善示例

😄 最后完善下例子，搞个列表弹窗，打开时传参，关闭时回传参数，拉接口：

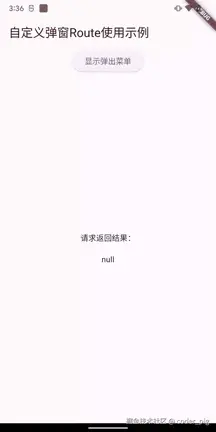

最终运行效果如下：

😄 熟悉 Route 写起 弹窗 来是真的简单，而且还不用操心 直接用Overlay 弹出窗口显示在底部的问题，巴适~

5. 小结

🎉 到此，总算把 Flutter 中实现弹窗的三种核心方式讲完啦，读者喜欢哪一种呢？😏 我是无脑用 Route 的，毕竟自带弹窗基本用它，碰到喜欢的效果还能直接抄。在摸索过程中还发现了 意外之喜，之前都没发现 Flutter DevTools 里的 Flutter Inspector 有这几个东西：

详细用法和效果图，可以参见这篇文章：《DevTools 必知必会系列 —— Flutter inspector》，行吧，本节就到这，😳 经常有读者私聊我要本专栏的配套代码，索性搞个仓库：cp_study_flutter_demo，后续相关的Demo都会Push上去，欢迎Star🌟，还有啥问题，欢迎评论区留言，谢谢🙏~

参考文献

• 《FlutterComponent最佳实践之Widget尺寸》
• 《flutter 可自定义显示的下拉菜单筛选框》
