WPF 自定义窗体进阶：阴影效果与功能集成

前言

文章《WPF 自定义窗体 实现无边框、阴影和模糊效果》写了如何创建自定义窗体：使用 WindowChrome 或者 WindowStyle=“None”这两种方式。本文将讲述如何设置窗体的效果（以阴影效果为例），以及在效果模式下，窗体各功能的配合。

一、窗体的空间范围

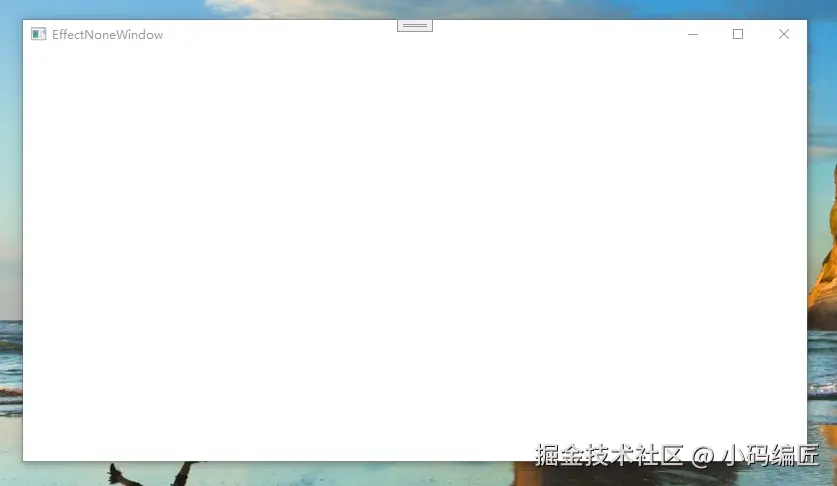

窗体的范围，就是白色区域部分：包括窗体的边框，标题栏，以及内部的空白部分。出了白色范围，不再属于窗体，且窗体也不能影响到白色区域意外的地方。理解这一点很重要！

二、透明窗体

要设置透明窗体，比较简单，要同时设置三个属性

<Window x:Class="ControlTest.EffectNoneWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:ControlTest"
        mc:Ignorable="d"
        Title="EffectNoneWindow" Height="450" Width="800"
        AllowsTransparency="True" Background="Transparent" WindowStyle ="None">
    <Grid>
    </Grid>
</Window>

注意：当AllowTransparency = “True”时，WindowStyle的值必须为None。

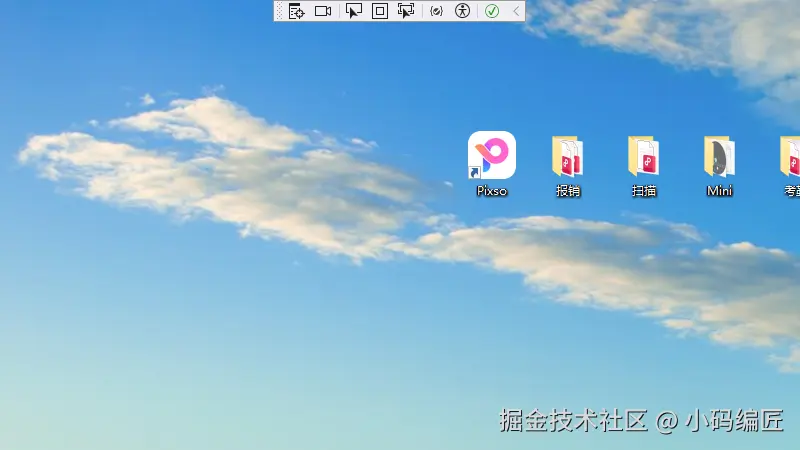

这个截图就是窗体。因为它是透明的，所以直接看到了桌面（注意看顶部的调试工具条)。

三、添加阴影效果

<Window x:Class="ControlTest.EffectNoneWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:ControlTest"
        mc:Ignorable="d"
        Title="EffectNoneWindow" Height="450" Width="800"
        AllowsTransparency="True" Background="Transparent" WindowStyle ="None">

    <Border Margin="20" Background="White">
        <Border.Effect>
            <DropShadowEffect Direction="0" BlurRadius="20" ShadowDepth="0" Color="#FF585252" />
        </Border.Effect>
    </Border>
</Window>

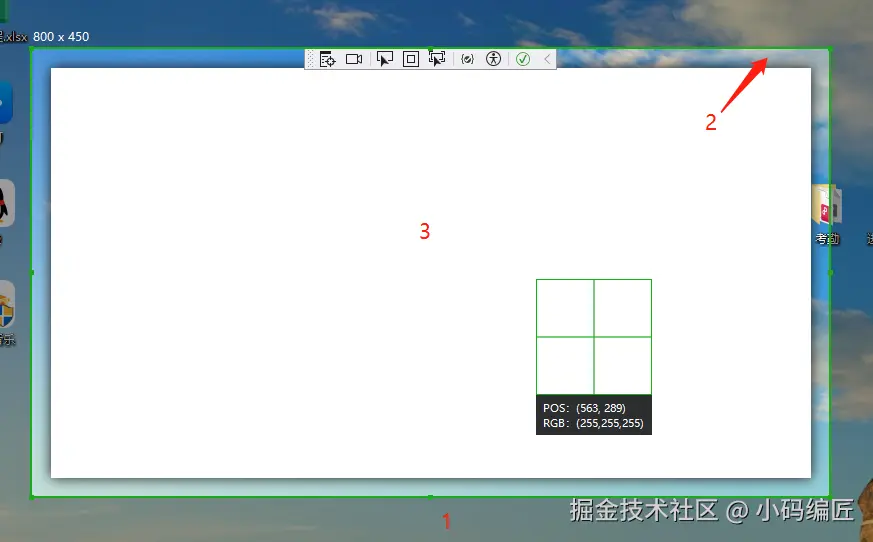

注意，最外圈的灰色部分（图中标1的地方）是桌面（它是微信截图的时候产生的）；图中标2的青色框，是窗体的实际边框，它与白色部分（图中标3的地方）之间的空间，就是Border的Margin。为什么要这个Margin？

因为Border有一个Effect。如果没有这个Margin，Effect没有地方放置（因为任何窗体的效果、元素，都不能超出窗体的区域）。

四、添加功能

你以为到这里文章就结束了？No No No，让我们添加功能之后再看看。

把上一篇文章中，关于标题栏，按钮的功能加上。

<Window x:Class="ControlTest.EffectNoneWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:ControlTest"
        mc:Ignorable="d"
        Title="EffectNoneWindow" Height="450" Width="800"
        AllowsTransparency="True" Background="Transparent" WindowStyle ="None">

    <Border Margin="20" Background="White">
        <Border.Effect>
            <DropShadowEffect Direction="0" BlurRadius="20" ShadowDepth="0" Color="#FF585252" />
        </Border.Effect>

        <Grid>
            <Grid.RowDefinitions>
                <RowDefinition Height="auto"/>
                <RowDefinition Height="*"/>
            </Grid.RowDefinitions>
            <Border Height="30" Background="YellowGreen"
            MouseDown="TitleMove">
                <Grid>
                    <Grid.Resources>
                        <Style TargetType="Button">
                            <Setter Property="Width" Value="30"/>
                            <Setter Property="Background" Value="Transparent"/>
                            <Setter Property="BorderThickness" Value="0"/>
                        </Style>
                    </Grid.Resources>
                    <StackPanel Orientation="Horizontal" WindowChrome.IsHitTestVisibleInChrome="True">
                        <Image />
                        <TextBlock VerticalAlignment="Center" Margin="3,0" Text="{Binding Title, RelativeSource={RelativeSource Mode=FindAncestor, AncestorType=Window}}"/>
                    </StackPanel>

                    <StackPanel Orientation="Horizontal" HorizontalAlignment="Right" WindowChrome.IsHitTestVisibleInChrome="True">
                        <Button Content="_" Click="Btn_Min"/>
                        <Button Content="Max" Click="Btn_Max"/>
                        <Button Content="X" Click="Btn_Close"/>
                    </StackPanel>
                </Grid>
            </Border>
            <TabControl Grid.Row="1" Margin="10">
                <TabItem Header="项目"/>
                <TabItem Header="代码"/>
            </TabControl>
        </Grid>
    </Border>
</Window>

C#代码：（此处不包含调整窗体大小的代码。具体请看上一篇文章的末尾）

// 窗体移动
private void TitleMove(object sender, MouseButtonEventArgs e)
{
    if (e.ChangedButton != MouseButton.Left) return;
    // 非左键点击，退出
    if (e.ClickCount == 1)
    {
        this.DragMove();
        // 拖动窗体
    }
    else
    {
        WindowMax();
        // 双击时，最大化或者还原窗体
    }
}

// 最小化
private void Btn_Min(object sender, RoutedEventArgs e)
{
    this.WindowState = WindowState.Minimized;
}

// 关闭窗体
private void Btn_Close(object sender, RoutedEventArgs e)
{
    this.Close();
}

// 最大化、还原
private void Btn_Max(object sender, RoutedEventArgs e)
{
    WindowMax();
}

private void WindowMax()
{
    if (this.WindowState == WindowState.Normal)
    {
        this.WindowState = WindowState.Maximized;
    }
    else
    {
        this.WindowState = WindowState.Normal;
    }
}

大部分功能完好。可以用鼠标在标题上拖动窗体，双击标题栏放大、缩小，最小化、关闭按钮工作正常。

唯独最大化按钮的效果不是我们想要的！

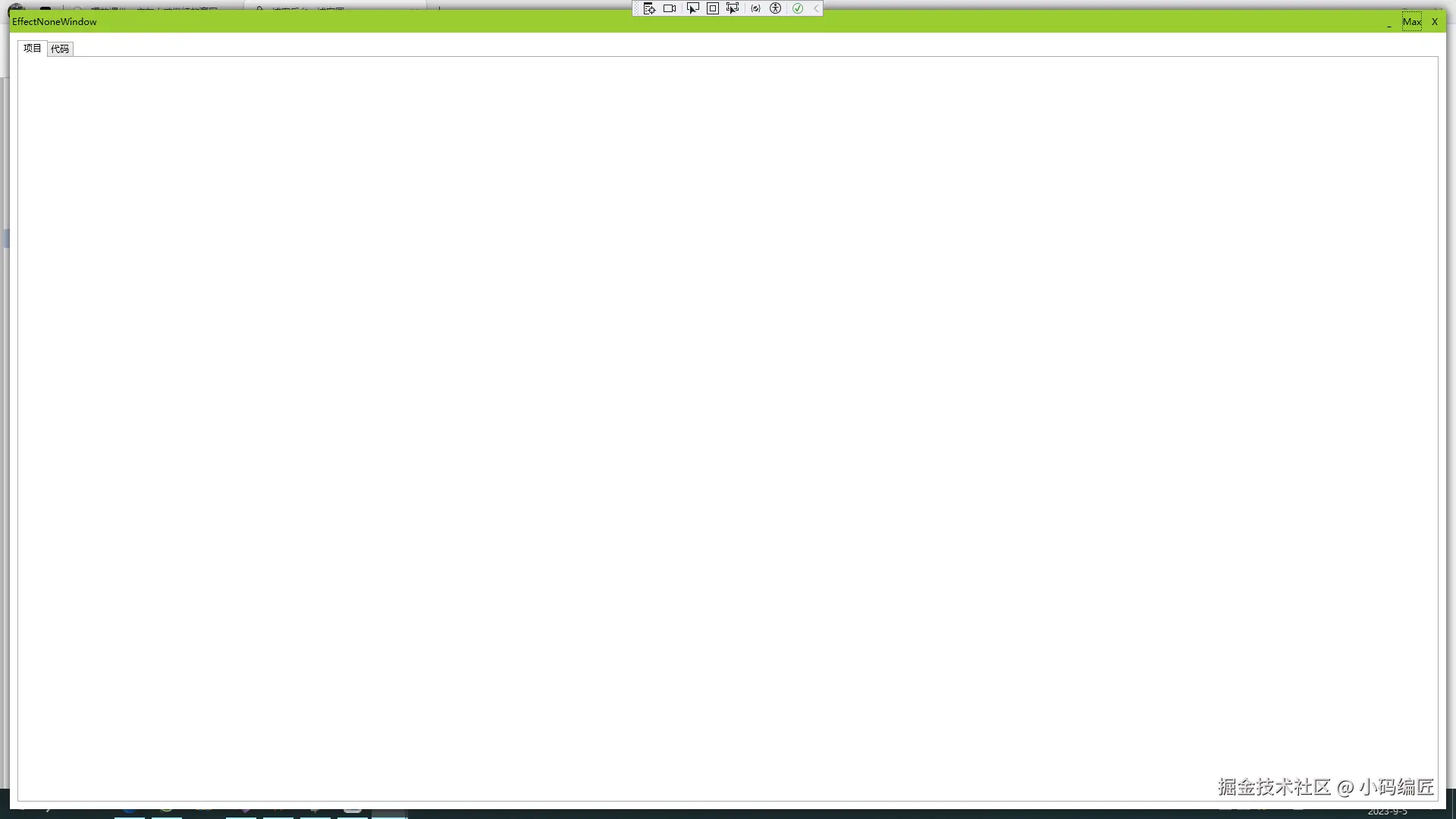

问题：1. 最大化之后，它的四周与屏幕边缘还有空白；2. 它遮住了桌面的任务栏。

这才是要解决的问题的关键！这个问题的产生，还是“窗体的空间范围”引起的：

1、因为最大化的是窗体，而窗体包括了最外层Border的Margin，所以最大化之后，Margin依然是存在的，四周与屏幕之间自然就有了空白。

2、因为没有操作系统赋予的“窗口边框”，窗体也就不知道了屏幕可用范围大小，只能是尽可能占据全部屏幕，因此就遮住了桌面的任务栏。

要解决这两个问题，只需要做两个设置。

且看如下代码（最重要的是OnStateChanged()方法）：

<!-- 设置最外层Border的Name属性 -->
<Border Name="bd" Margin="20" Background="White">
    ……
</Border>

public partial class EffectNoneWindow : Window
{
    Thickness originMargin;　　　　　　　　　　　　　　// 记录bd的初始Margin值
    Thickness zeroMargin = new Thickness(5);　　　　// 设置当窗体最大化之后，bd的Margin值。该值本应该为0，但是实际上最大化之后会有点“吃”窗体，因此设置为5或者其他数值，以求更好的视觉效果。


    public EffectNoneWindow()
    {
        InitializeComponent();
        　　　　  // 注册事件。如此当拖动鼠标到屏幕的边缘时，Windows系统会将窗体最大化，程序也能正常工作。
        this.StateChanged += OnStateChanged;　　　　　　　　　　　　　　

        // 设置窗体最大化时的最大高度
        this.MaxHeight = SystemParameters.MaximizedPrimaryScreenHeight;
        this.originMargin = this.bd.Margin;
    }

    private void OnStateChanged(object? sender, EventArgs e)
    {
        if(this.WindowState == WindowState.Normal)
        {
            // Normal状态时，将bd的Margin设置为初始值
            this.bd.Margin = this.originMargin;
        }
        else
        {
            // 最大化时，将bd的Margin设置为0；
            this.bd.Margin = zeroMargin;
        }
    }


    // 窗体移动
    private void TitleMove(object sender, MouseButtonEventArgs e)
    {
        if (e.ChangedButton != MouseButton.Left) return;
        // 非左键点击，退出
        if (e.ClickCount == 1)
        {
            this.DragMove();
            // 拖动窗体
        }
        else
        {
            WindowMax();
            // 双击时，最大化或者还原窗体
        }
    }


    // 最小化
    private void Btn_Min(object sender, RoutedEventArgs e)
    {
        this.WindowState = WindowState.Minimized;
    }



    // 关闭窗体
    private void Btn_Close(object sender, RoutedEventArgs e)
    {
        this.Close();
    }

    // 最大化、还原
    private void Btn_Max(object sender, RoutedEventArgs e)
    {
        WindowMax();
    }

    private void WindowMax()
    {
        if (this.WindowState == WindowState.Normal)
        {
            this.WindowState = WindowState.Maximized;
        }
        else
        {
            this.WindowState = WindowState.Normal;
        }
    }
}

你以为这就完事了？太天真了，微软的东西哪有这么简单？它总是会给你埋坑的！

五、分屏

以上代码，在点击“最大化”按钮、用鼠标把窗体拖到屏幕顶端（系统赋予的最大化操作）时，都OK，没问题。

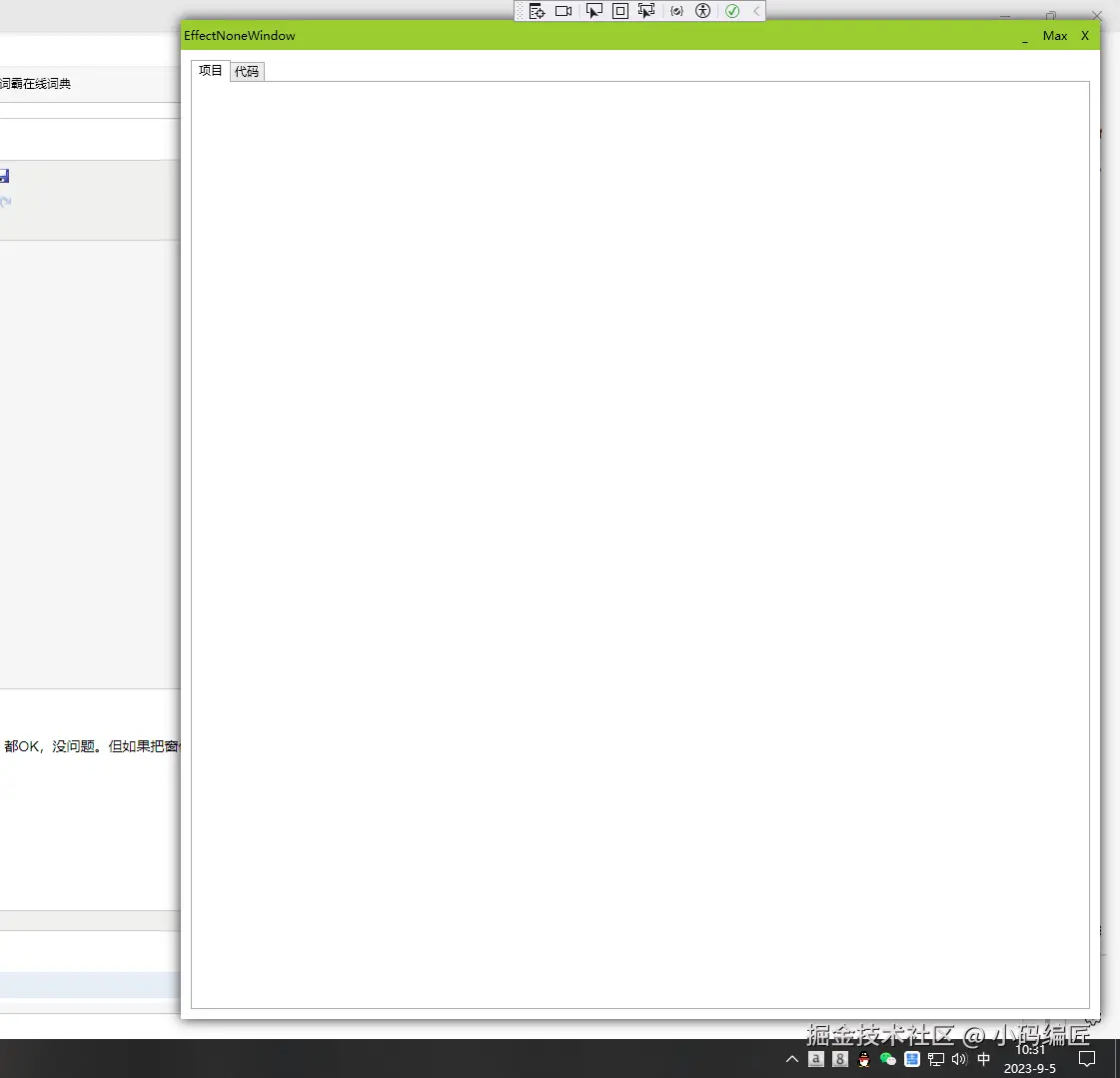

但如果把窗体用鼠标拖到屏幕的左侧、右侧、屏幕的四个角时，系统会让窗体占据部分屏幕（类似于分屏）时，窗体呈现的效果如下：

窗体高度OK了，但是Margin错了！

因此，还要修改。

代码如下：

    public partial class EffectNoneWindow : Window
    {
        Thickness originMargin;
        Thickness margin5 = new Thickness(8);
        Thickness marginTopLeft;
        Thickness marginTopRight;
        Thickness marginBottomLeft;
        Thickness marginBottomRight;
        Thickness marginLeft;
        Thickness marginRight;

        double maxWidth = SystemParameters.MaximizedPrimaryScreenWidth;
        double maxHeight = SystemParameters.MaximizedPrimaryScreenHeight;


        public EffectNoneWindow()
        {
            InitializeComponent();

            //不再使用StateChanged事件，而使用SizeChanged事件
            this.SizeChanged += EffectNoneWindow_SizeChanged;

            // 设置窗体最大化时的最大高度
            MaxHeight = maxHeight;
            originMargin = bd.Margin;
            marginTopLeft = new Thickness(0, 0, originMargin.Right, originMargin.Bottom);
            marginTopRight = new Thickness(originMargin.Left, 0, 0, originMargin.Bottom);
            marginBottomLeft = new Thickness(0, originMargin.Top, originMargin.Right, 0);
            marginBottomRight = new Thickness(originMargin.Left, originMargin.Top, 0, 0);
            marginLeft = new Thickness(0, 0, originMargin.Right, 0);
            marginRight = new Thickness(originMargin.Left, 0, 0, 0);
        }

        // 尺寸发生改变时：
        private void EffectNoneWindow_SizeChanged(object sender, SizeChangedEventArgs e)
        {
            // 1. 判断是否最大化：
            if(Math.Abs(this.ActualWidth- maxWidth)<4)　　　　　　　　　　
            // 此处用绝对值判断，是因为窗体的大小，不会刚刚好是最大值。下同。
            {
                bd.Margin = margin5;
                return;
            }

            // 2. 判断是否分屏：
            if(Math.Abs(this.Height-maxHeight)<20)
            {
                // 在窗体的左侧：
                bd.Margin = Left == 0 ? marginLeft : marginRight;
                //Height = maxHeight;
                return;
            }

            // 3. 判断是否四分屏：
            if(Math.Abs(this.Width - maxWidth/2)<20 && Math.Abs(this.Height - maxHeight/2)<20)
            {
                if(Left == 0)
                {
                    if(Top ==0)
                    {
                        // 左上角
                        bd.Margin = marginTopLeft;
                    }
                    else
                    {
                        bd.Margin = marginBottomLeft;
                    }
                }
                else
                {
                    if(Top == 0)
                    {
                        bd.Margin = marginTopRight;
                    }
                    else
                    {
                        bd.Margin = marginBottomRight;
                    }
                }
                return;
            }

            this.bd.Margin = originMargin;
        }

        private void OnStateChanged(object? sender, EventArgs e)
        {
            if(this.WindowState == WindowState.Normal)
            {
                // Normal状态时，将bd的Margin设置为初始值
                this.bd.Margin = this.originMargin;
            }
            else
            {
                // 最大化时，将bd的Margin设置为0；
                this.bd.Margin = margin5;
            }
        }

        // 窗体移动
        private void TitleMove(object sender, MouseButtonEventArgs e)
        {
            if (e.ChangedButton != MouseButton.Left) return;
            // 非左键点击，退出
            if (e.ClickCount == 1)
            {
                this.DragMove();
                // 拖动窗体
            }
            else
            {
                WindowMax();
                // 双击时，最大化或者还原窗体
            }
        }

        // 最小化
        private void Btn_Min(object sender, RoutedEventArgs e)
        {
            this.WindowState = WindowState.Minimized;
        }



        // 关闭窗体
        private void Btn_Close(object sender, RoutedEventArgs e)
        {
            this.Close();
        }

        // 最大化、还原
        private void Btn_Max(object sender, RoutedEventArgs e)
        {
            WindowMax();
        }

        private void WindowMax()
        {
            if (this.WindowState == WindowState.Normal)
            {
                this.WindowState = WindowState.Maximized;
            }
            else
            {
                this.WindowState = WindowState.Normal;
            }
        }
    }

此处，最主要的是EffectNoneWindow_SizeChanged()方法。

当窗体的尺寸发生改变时，它会判断窗体在哪个位置，是最大化、两分屏，还是四分屏，并对Margin进行相应的赋值。

至此，一个功能齐全的自定义窗体就搞定了。

要改换效果，则只需要将Xaml代码中的Effect替换即可。

六、禁止调整窗体大小

有些时候，我们不希望窗体能调整大小，比如初始窗口，仅仅只是在加载的时候显示，程序加载完之后就关闭了。

如果不希望窗体能调整大小，只需设置Windows的ResizeMode = “NoResize”即可。
