WPF 自定义窗体 实现无边框、阴影和模糊效果

前言

.NET 默认的窗体样式只有四种：None、SingleBorderWindow、ThreeDBorderWindow、ToolWindow，都比较"丑"。

而很多时候，我们希望自定义窗体，比如，无边框，有阴影，或者有模糊效果等。

在WPF中，要实现自定义窗体比较简单，主要有两种方法：

使用WindowChrome；

使用WindowStyle = "None"

一、使用WindowChrome

WindowChrome，可以翻译为：窗体装饰条，官方文档中的定义是：表示一个对象，它描述窗口非工作区区域的自定义。

（官方链接：WindowChrome 类 (System.Windows.Shell) | Microsoft Learn）

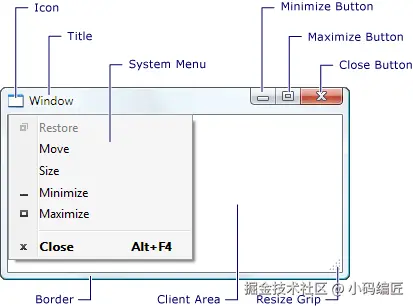

在官方的解释中，窗口由两部分构成：客户区域，非客户区域。

图中，Client Area表示客户区域；其他的部分，统称为非客户区域。

那么WindowChrome的作用是，将客户区域扩展至整个窗体（遮住了非客户区），同时提供部分标准窗体的功能。如下所示：

<Window x:Class="ControlTest.WindowNone"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:ControlTest"
        mc:Ignorable="d"
        Title="WindowNone" Height="450" Width="800">

    <!-- WindowChrome将客户区域扩展至整个窗体，并遮住标题栏、按钮等-->
    <WindowChrome.WindowChrome>
        <WindowChrome />
    </WindowChrome.WindowChrome>

    <Grid>
        <TabControl>
            <TabItem Header="项目"/>
            <TabItem Header="代码"/>
        </TabControl>
    </Grid>
</Window>

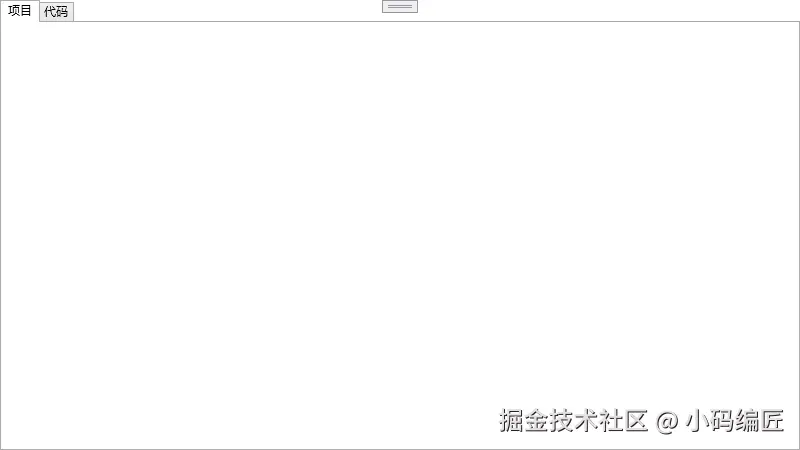

备注：这里的边框，是TabControl的边框，不是窗体的边框。

用上WindowChrome后，会惊奇的发现：在原标题栏的位置，可以用鼠标拖动了；在窗体的四周，可以调整窗体的大小了！Amazing！

但同时，又出现了一个新的问题：窗体中的所以内容，都不能交互（鼠标点击，用户输入）了。

这是为什么呢？可以这样理解。WindowChrome就像一个图层，它将窗体整个覆盖住了。因此窗体上的内容，自然就操作不了。那要如何才能点击呢？

这需要给交互控件，添加WindowChrome的附件属性：IsHitTestVisibleInChrome。

如下所示。

<Grid>
    <!-- 使用WindowChrome的附件属性 -->
    <TabControl WindowChrome.IsHitTestVisibleInChrome="True">
        <TabItem Header="项目"/>
        <TabItem Header="代码"/>
    </TabControl>
</Grid>

如果你以为这样就万事大吉了，那只能说太天真了，微软的东西，哪有那么简单的呢？？哈哈~

如果真的按照这个代码，你会发现，又不能使用鼠标拖动窗体了。这是为什么呢？明明之前都可以，为何为控件添加了一个附加属性后，就不行了呢？

问题肯定出在WindowChrome上。

那么我们再来看看WindowChrome：

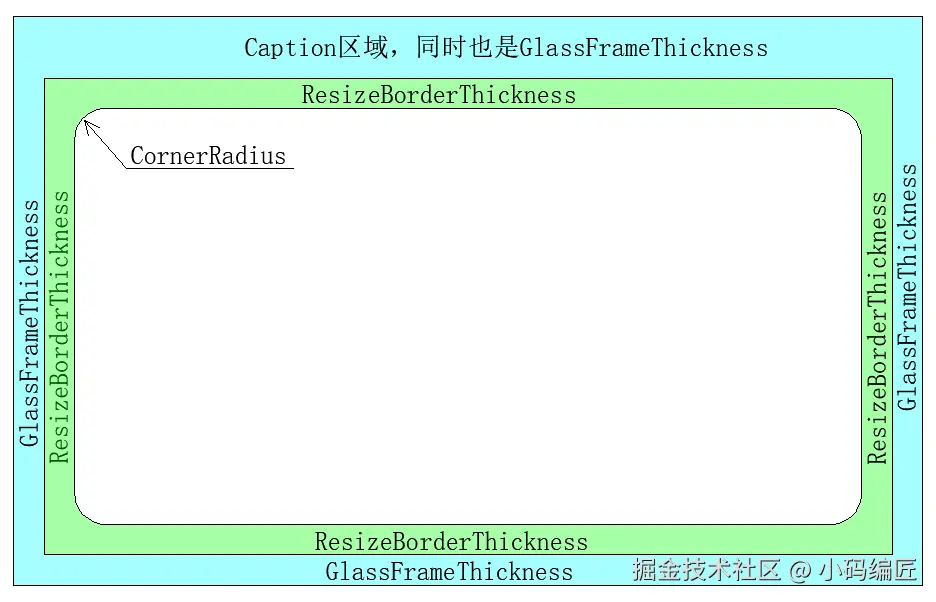

图中有颜色的区域，实际上均为透明的，看不见的。此处附上颜色则是为了方便解释。

这个图就是WindowChrome的模型。其中Caption区域，表示标题栏，就是它，允许窗体被鼠标拖动。

GlassFrameThickness就是Aero窗体的透明边框（Aero主体只在部分操作系统中支持）。

ResizeBorderThickness就是调整窗体大小的边框的粗细，它提供了使用鼠标调整窗体大小的功能。而CornerRadius，则将窗体变成了圆角，它只有在GlassFrameThickness = 0 或者未启用Aero主体的窗口中才有效。。

再回到上面的问题，为什么添加了附加属性，就不能用鼠标拖动窗体了呢？

原因在于，TabControl进入了Caption区域。因为设置了附加属性（IsHitTestVisibleInChrome），表示鼠标可以"击穿"WindowChrome，那么自然就无法“点击”到Caption区域，自然就无法拖动窗体了。

那么如果解决这个问题呢？以及如何添加按钮呢？答案是手动添加标题栏。哈哈~ 如下代码所示：

<Window x:Class="ControlTest.WindowNone"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:ControlTest"
        mc:Ignorable="d"
        Title="WindowNone" Height="450" Width="800">

    <!-- WindowChrome将客户区域扩展至整个窗体，并遮住标题栏、按钮等 -->
    <WindowChrome.WindowChrome>　　　　　<!-- 设置了标题栏的高度 = 30，圆角 = 20 -->
        <WindowChrome CaptionHeight="30" CornerRadius="20" GlassFrameThickness="0"/>
    </WindowChrome.WindowChrome>

    <Border BorderThickness="1">
        <Grid>
            <Grid.RowDefinitions>
                <RowDefinition Height="auto"/>
                <RowDefinition Height="*"/>
            </Grid.RowDefinitions>
            <Border Height="30" Background="YellowGreen">
                <Grid>
                    <Grid.Resources>
                        <Style TargetType="Button">
                            <Setter Property="Width" Value="30"/>
                            <Setter Property="Background" Value="Transparent"/>
                            <Setter Property="BorderThickness" Value="0"/>
                        </Style>
                    </Grid.Resources>
                    <StackPanel Orientation="Horizontal" WindowChrome.IsHitTestVisibleInChrome="True">
                        <Image />
                        <TextBlock VerticalAlignment="Center" Margin="3,0" Text="{Binding Title, RelativeSource={RelativeSource Mode=FindAncestor, AncestorType=Window}}"/>
                    </StackPanel>

                    <StackPanel Orientation="Horizontal" HorizontalAlignment="Right" WindowChrome.IsHitTestVisibleInChrome="True">
                        <Button Content="_" Click="Btn_Min"/>
                        <Button Content="Max" Click="Btn_Max"/>
                        <Button Content="X" Click="Btn_Close"/>
                    </StackPanel>
                </Grid>
            </Border>
            <!-- 使用WindowChrome的附件属性 -->
            <TabControl Grid.Row="1" WindowChrome.IsHitTestVisibleInChrome="True">
                <TabItem Header="项目"/>
                <TabItem Header="代码"/>
            </TabControl>
        </Grid>
    </Border>
</Window>

public partial class WindowNone : Window
{
    public WindowNone()
    {
        InitializeComponent();
    }
    // 最小化
    private void Btn_Min(object sender, RoutedEventArgs e)
    {
        this.WindowState = WindowState.Minimized;
    }
　　// 最大化、还原
    private void Btn_Max(object sender, RoutedEventArgs e)
    {
        if(this.WindowState == WindowState.Normal)
        {
            this.WindowState = WindowState.Maximized;
        }
        else
        {
            this.WindowState = WindowState.Normal;
        }
    }
　　// 关闭窗体
    private void Btn_Close(object sender, RoutedEventArgs e)
    {
        this.Close();
    }
}

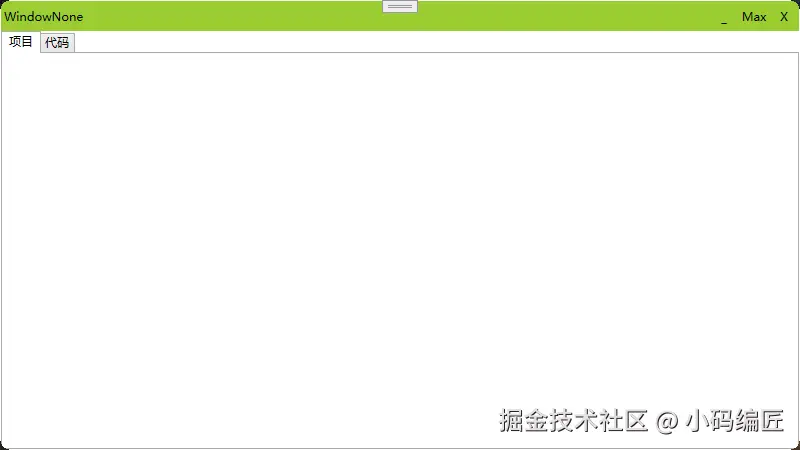

手动添加了标题栏之后，在标题栏上，你就可以放上任何你放的东西。

二、使用WindowStyle = "None"

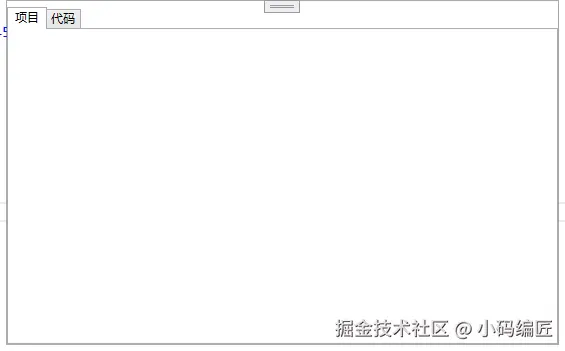

将窗体的WindowStyle属性设置为None后，窗体呈现这样：

<Window x:Class="ControlTest.NoneWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        mc:Ignorable="d"
        Title="NoneWindow" Height="450" Width="800"
        WindowStyle="None">
    <Grid>
        <TabControl>
            <TabItem Header="项目"/>
            <TabItem Header="代码"/>
        </TabControl>
    </Grid>
</Window>

这里，你会发现，窗体可以通过鼠标调整大小，但是不能用鼠标拖动。那解决的办法是什么呢？同样是手动设置一个标题栏：

<Window x:Class="ControlTest.NoneWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        mc:Ignorable="d"
        Title="NoneWindow" Height="450" Width="800"
        WindowStyle="None" BorderThickness="0" BorderBrush="Transparent">
    <Grid>
        <Grid.RowDefinitions>
            <RowDefinition Height="auto"/>
            <RowDefinition Height="*"/>
        </Grid.RowDefinitions>
        <Border Height="30" Background="YellowGreen"
                MouseDown="TitleMove">
            <Grid>
                <Grid.Resources>
                    <Style TargetType="Button">
                        <Setter Property="Width" Value="30"/>
                        <Setter Property="Background" Value="Transparent"/>
                        <Setter Property="BorderThickness" Value="0"/>
                    </Style>
                </Grid.Resources>
                <StackPanel Orientation="Horizontal" WindowChrome.IsHitTestVisibleInChrome="True">
                    <Image />
                    <TextBlock VerticalAlignment="Center" Margin="3,0" Text="{Binding Title, RelativeSource={RelativeSource Mode=FindAncestor, AncestorType=Window}}"/>
                </StackPanel>

                <StackPanel Orientation="Horizontal" HorizontalAlignment="Right" WindowChrome.IsHitTestVisibleInChrome="True">
                    <Button Content="_" Click="Btn_Min"/>
                    <Button Content="Max" Click="Btn_Max"/>
                    <Button Content="X" Click="Btn_Close"/>
                </StackPanel>
            </Grid>
        </Border>
        <TabControl Grid.Row="1" Margin="10">
            <TabItem Header="项目"/>
            <TabItem Header="代码"/>
        </TabControl>
    </Grid>
</Window>

public partial class NoneWindow : Window
{
    public NoneWindow()
    {
        InitializeComponent();
    }

    // 窗体移动
    private void TitleMove(object sender, MouseButtonEventArgs e)
    {
        if (e.ChangedButton != MouseButton.Left) return;
        // 非左键点击，退出
        if (e.ClickCount == 1)
        {
            this.DragMove();
            // 拖动窗体
        }
        else
        {
            WindowMax();
            // 双击时，最大化或者还原窗体
        }
    }


    // 最小化
    private void Btn_Min(object sender, RoutedEventArgs e)
    {
        this.WindowState = WindowState.Minimized;
    }



    // 关闭窗体
    private void Btn_Close(object sender, RoutedEventArgs e)
    {
        this.Close();
    }

    // 最大化、还原
    private void Btn_Max(object sender, RoutedEventArgs e)
    {
        WindowMax();
    }

    private void WindowMax()
    {
        if (this.WindowState == WindowState.Normal)
        {
            this.WindowState = WindowState.Maximized;
        }
        else
        {
            this.WindowState = WindowState.Normal;
        }
    }


}

这种方式下，会发现在窗体的“标题栏”上面，还有一点留白无法去除，同样窗体的边框也是无法去除的。

这是为何呢？实际上顶部的留白、以及周变的“边框”，并不是边框。

而是ResizeGrip（用于调整窗体大小的控件，它是Window）的样式。

当设置Window的ResizeMode = “NoResize”时，这些留白、边框就消失不见了。

此时，又出现了一个问题。没有了这些留白，我如何调整窗体的大小呢？

答案是，可以使用Adorner。

继承Adorner

通过装饰器的方式添加8个方位拖动区域在窗口上，这样既可以不影响控件布局，又可以自由摆放8个拖动控件。

通过重写方法，给装饰添加控件。

必要的重写的方法如下面示例所示：

public class WindowResizeAdorner : Adorner
{
  //获取装饰器的元素个数
  protected override Visual GetVisualChild(int index);
  //指定装饰器子元素个数
  protected override int VisualChildrenCount{get;}
  //布局，添加的子元素需要手动布局。
  protected override Size ArrangeOverride(Size finalSize);
}

三、更多效果

上文只提到了如果去掉边框，同时保留窗体的基本功能。但是窗体的效果似乎没有多么绚烂。

那么下一篇文章，咱们就说说如果做效果。
