百度Apollo Cyber Component 源码解读（一）

Apollo (阿波罗)是一个开放的、完整的、安全的平台，将帮助汽车行业及自动驾驶领域的合作伙伴结合车辆和硬件系统，快速搭建一套 属于自己的自动驾驶系统。

Cyber RT是一个高性能、高吞吐、低延时的计算运行框架，其中，动态加载技术和有向无环图（DAG）是其实现高性能重要途径之一。

Cyber RT采用了基于Component模块和有向无环图（DAG）的动态加载配置的工程框架。即将相关算法模块通过Component创建，并通过DAG拓扑定义对各Component依赖关系进行动态加载和配置，从而实现对算法进行统一调度，对资源进行统一分配。采用这个工程框架可以使算法与工程解耦，达到工程更专注工程，算法更专注算法的目的。

简介

由于 cyber 的代码非常多，所以我先从官方文档入手，讲解下 Cyber 的整体框架以及实现的目的。 总得来说，cyber 主要的目的就是代替 ROS 成为 Apollo 内部新的消息中间件。说到中间件，一个功能必不可少，那就是消息队列。消息队列主要负责任务的执行，接收和发送各个节点的消息，涉及到消息的发布、订阅和缓存。另一个实现的特性是任务调度，主要是为了自动驾驶算法模块的高实时性，需要对不同优先级的消息进行实时调度才能实现快速执行响应

。

除此之外，整个 cyber 还提供了灵活的用户接口以及丰富的 debug 工具，这个我们可以在官方文档上找到对应的借口文档以及 debug 工具的使用。 apollo.baidu.com/community/A…

代码解析

之前的一篇文章中其实已经介绍了cyber的源码，但是当时是按照我自己对cyber的理解进行的解读，可能有些同学和我的思路不一样的话会有些看不懂。这篇文章会从main函数先入手进行分析。

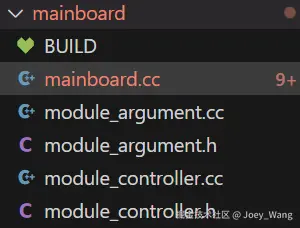

目录结构：

int main(int argc, char** argv) {
  // 解析传入的参数
  ModuleArgument module_args;
  module_args.ParseArgument(argc, argv);

  auto dag_list = module_args.GetDAGConfList();

  std::string dag_info;
  for (auto&& i = dag_list.begin(); i != dag_list.end(); i++) {
    size_t pos = 0;
    for (size_t j = 0; j < (*i).length(); j++) {
      pos = ((*i)[j] == '/') ? j: pos;
    }
    if (i != dag_list.begin()) dag_info += "_";

    if (pos == 0) {
      dag_info += *i;
    } else {
      dag_info +=
        (pos == (*i).length()-1) ? (*i).substr(pos): (*i).substr(pos+1);
    }
  }

  // 初始化 cyber
  apollo::cyber::Init(argv[0], dag_info);

  // 启动 module，里面会创建component
  ModuleController controller(module_args);
  if (!controller.Init()) {
    controller.Clear();
    AERROR << "module start error.";
    return -1;
  }

  static bool enable_cpu_profile = module_args.GetEnableCpuprofile();
  static bool enable_mem_profile = module_args.GetEnableHeapprofile();
  std::signal(SIGTERM, [](int sig){
    apollo::cyber::OnShutdown(sig);
    if (enable_cpu_profile) {
      ProfilerStop();
    }

    if (enable_mem_profile) {
      HeapProfilerDump("Befor shutdown");
      HeapProfilerStop();
    }
  });

  if (module_args.GetEnableCpuprofile()) {
    auto profile_filename = module_args.GetProfileFilename();
    ProfilerStart(profile_filename.c_str());
  }

  if (module_args.GetEnableHeapprofile()) {
    auto profile_filename = module_args.GetHeapProfileFilename();
    HeapProfilerStart(profile_filename.c_str());
  }
  // 等待cyber关闭
  apollo::cyber::WaitForShutdown();

  if (module_args.GetEnableCpuprofile()) {
    ProfilerStop();
  }

  if (module_args.GetEnableHeapprofile()) {
    HeapProfilerDump("Befor shutdown");
    HeapProfilerStop();
  }
  // 卸载模块
  controller.Clear();
  AINFO << "exit mainboard.";

  return 0;
}

解析传入的参数

从代码中看到调用的是ModuleArgument的解析接口

void ModuleArgument::ParseArgument(const int argc, char* const argv[]) {
  // 模块名称
  binary_name_ = std::string(basename(argv[0]));
  // 解析参数, 具体想要了解可以看源码，篇幅受限
  GetOptions(argc, argv);

  // 判断process_group_和sched_name_，没有则赋值为默认值
  if (process_group_.empty()) {
    process_group_ = DEFAULT_process_group_;
  }

  if (sched_name_.empty()) {
    sched_name_ = DEFAULT_sched_name_;
  }

  // 有，则设置对应的参数
  GlobalData::Instance()->SetProcessGroup(process_group_);
  GlobalData::Instance()->SetSchedName(sched_name_);
  AINFO << "binary_name_ is " << binary_name_ << ", process_group_ is "
        << process_group_ << ", has " << dag_conf_list_.size() << " dag conf";

  // 打印dag_conf配置,可以看到dag conf是一个list存储的
  for (std::string& dag : dag_conf_list_) {
    AINFO << "dag_conf: " << dag;
  }
}

启动 module

代码中定义了一个ModuleController的对象，并调用init函数。

inline bool ModuleController::Init() { return LoadAll(); }

LoadAll 函数中解析出模块路径传入LoadModule函数进行加载，LoadModule通过路径解析出对应的dag_config，然后遍历dag_config，在遍历时，调用类加载器class_loader_manager_。

bool ModuleController::LoadModule(const DagConfig& dag_config) {
  for (auto module_config : dag_config.module_config()) {
    std::string load_path;
    if (!common::GetFilePathWithEnv(module_config.module_library(),
                                    "APOLLO_LIB_PATH", &load_path)) {
      AERROR << "no module library [" << module_config.module_library()
             << "] found!";
      return false;
    }
    AINFO << "mainboard: use module library " << load_path;
    // 通过类加载器加载load_path下的模块
    class_loader_manager_.LoadLibrary(load_path);
    // 创建component和timer component, 并且调用initialize
    for (auto& component : module_config.components()) {
      const std::string& class_name = component.class_name();
      std::shared_ptr<ComponentBase> base =
          class_loader_manager_.CreateClassObj<ComponentBase>(class_name);
      if (base == nullptr || !base->Initialize(component.config())) {
        return false;
      }
      component_list_.emplace_back(std::move(base));
    }

    for (auto& component : module_config.timer_components()) {
      const std::string& class_name = component.class_name();
      std::shared_ptr<ComponentBase> base =
          class_loader_manager_.CreateClassObj<ComponentBase>(class_name);
      if (base == nullptr || !base->Initialize(component.config())) {
        return false;
      }
      component_list_.emplace_back(std::move(base));
    }
  }
  return true;
}

mainboard中的主要代码已经解释完，后面的流程就是在执行完之后，进行的一系列资源清理等操作。 下面接着上面的步骤讲下ClassLoadManager。

ClassLoadManager

从代码上可以看到，先调用的是LoadLibrary加载动态库。那么这个load_path是什么呢？其实就是dag文件的路径，比如：routing\dag\routing.dag

# Define all coms in DAG streaming.
module_config {
    module_library : "modules/routing/librouting_component.so"
    components {
        class_name : "RoutingComponent"
        config {
            name : "routing"
            config_file_path: "/apollo/modules/routing/conf/routing_config.pb.txt"
            flag_file_path: "/apollo/modules/routing/conf/routing.conf"
            readers: [
                {
                    channel: "/apollo/raw_routing_request"
                    qos_profile: {
                        depth : 10
                    }
                }
            ]
        }
    }
}

从配置文件中可以看到加载的是librouting_component，类的名字是RoutingComponent。结合上面类加载的代码，我们就可以对应到实例化模块以及初始化模块的过程。

LoadLibrary内部会创建ClasLoader类再进行加载。

bool ClassLoaderManager::LoadLibrary(const std::string& library_path) {
  std::lock_guard<std::mutex> lck(libpath_loader_map_mutex_);
  if (!IsLibraryValid(library_path)) {
    // lib path和ClassLoader组成的Map
    libpath_loader_map_[library_path] =
        new class_loader::ClassLoader(library_path);
  }
  return IsLibraryValid(library_path);
}

ClassLoadManager内部管理了一个libpath_loader_map_，主要是管理类加载器ClassLoader的。

ClassLoader

从LoadModule函数中看出，调用LoadLibrary之后，就会通过config来创建类对象。通过调用 class_loader_manager_.CreateClassObj。 下面的代码中，主要是引用了ClassLoader类的定义：

/**
 *  for library load,createclass object
 */
class ClassLoader {
 public:
  explicit ClassLoader(const std::string& library_path);
  virtual ~ClassLoader();
  // 库是否加载过
  bool IsLibraryLoaded();
  // 加载库
  bool LoadLibrary();
  // 卸载库
  int UnloadLibrary();
  // 获取库路径
  const std::string GetLibraryPath() const;
  template <typename Base>
  std::vector<std::string> GetValidClassNames();
  template <typename Base>
  // 创建类对象
  std::shared_ptr<Base> CreateClassObj(const std::string& class_name);
  template <typename Base>
  bool IsClassValid(const std::string& class_name);

 private:
  template <typename Base>
  void OnClassObjDeleter(Base* obj);

 private:
  // 类路径
  std::string library_path_;
  // 类加载的引用次数
  int loadlib_ref_count_;
  std::mutex loadlib_ref_count_mutex_;
  // 类引用计数
  int classobj_ref_count_;
  std::mutex classobj_ref_count_mutex_;
};

其中我们看下CreateClassObj函数的实现：

template <typename Base>
std::shared_ptr<Base> ClassLoader::CreateClassObj(
    const std::string& class_name) {
  if (!IsLibraryLoaded()) {
    LoadLibrary();
  }
  // 调用下层的createClassObj函数
  Base* class_object = utility::CreateClassObj<Base>(class_name, this);
  if (class_object == nullptr) {
    AWARN << "CreateClassObj failed, ensure class has been registered. "
          << "classname: " << class_name << ",lib: " << GetLibraryPath();
    return std::shared_ptr<Base>();
  }

  std::lock_guard<std::mutex> lck(classobj_ref_count_mutex_);
  // 增加类对象的引用计数
  classobj_ref_count_ = classobj_ref_count_ + 1;
  // 绑定对应的析构函数
  std::shared_ptr<Base> classObjSharePtr(
      class_object, std::bind(&ClassLoader::OnClassObjDeleter<Base>, this,
                              std::placeholders::_1));
  return classObjSharePtr;
}

template <typename Base>
void ClassLoader::OnClassObjDeleter(Base* obj) {
  if (nullptr == obj) {
    return;
  }

  delete obj;
  std::lock_guard<std::mutex> lck(classobj_ref_count_mutex_);
  // 引用计数减一
  --classobj_ref_count_;
}

ModuleController::LoadModule 函数在创建完类对象之后就将对象插入component_list_中。

至此，mainboard的主要流程分析就大概理清楚了，下一篇文章我们会更加深入的讲解一下ClassLoader下层的utility是怎样完成类创建、库加载等工作的。
