1.引子

在微服务架构体系中，除了业务微服务，还需要相关的应用支撑服务，都有哪些呢？我们数一数

  • 注册中心
  • 配置中心
  • 网关
  • 监控告警（指标、日志、链路）

我们一起来聊一聊注册中心，注册中心常用选型组件有：zookeeper、Eureka、nacos。我们团队目前选择了nacos组件作为注册中心，nacos是阿里开源的spring cloud alibaba中的一个组件，可以作为注册中心与配置中心使用，后续有空可以跟小伙伴们分享一下关于nacos。

那么这篇文章的主要关注点，就不在各个注册中心组件的使用上了，单纯在应用上，参考官方提供的api文档，相信小伙伴们都能够很好的使用起来。

今天这篇文章，我想我们换一个视角，从架构设计的角度来探讨，比如说我们选择这么几个关注点

  • 为什么需要注册中心，注册中心解决了什么问题？
  • 注册中心组件，需要提供哪些能力？
  • 翻一翻Eureka源码，看一看优秀开源组件的设计实现

那就让我们开始吧！

2.案例

2.1.为什么需要注册中心

在单体应用架构中，模块组件之间的调用，基本上都是进程内调用，这个时候软件架构中还没有那么多烦心的事情！

就算部署了集群环境，通过nginx做反向代理，运维小伙伴感觉还是比较轻松的。不必考虑上线新节点，或者下线节点，不必考虑弹性扩缩容问题，哪怕真的需要，改一改nginx配置，然后平滑重启问题解决，运维小伙伴觉得so easy啊！

但是在分布式应用架构中，一个个独立的微服务，微服务之间都是跨进程调用，且每个微服务都是集群部署，于是问题就来了

  • 微服务架构以后，服务之间的关系变成了服务消费方，与服务提供方，角色分明
  • 服务之间跨进程调用，服务消费方需要知道服务提供方的ip+端口
  • 有很多服务提供方，服务消费方如何记得住那么多服务提供方的信息（ip+端口）
  • 当服务提供方的信息发生变化以后，比如说上线了新的节点，或者下线节点，如何通知服务消费方

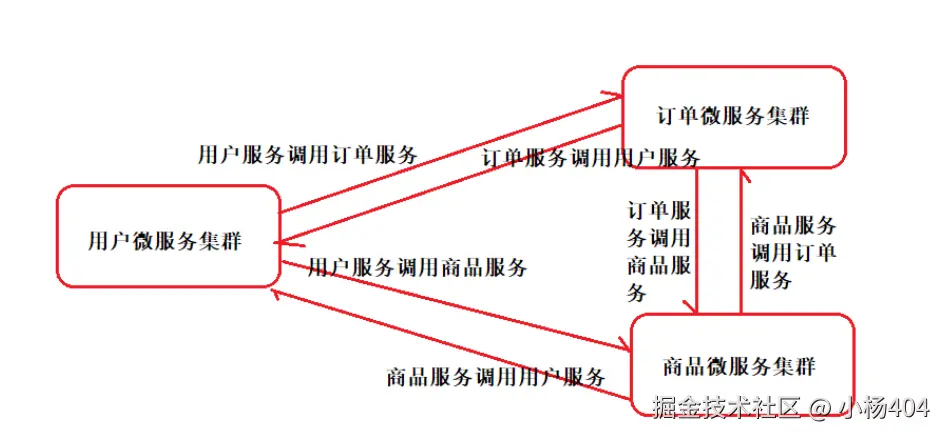

直观的看一个图


我们看到，假设此时有3个微服务：用户、订单、商品，且每个微服务都是多节点集群部署。服务之间的调用需要知道对方的ip+端口信息，存在问题

  • 每个服务，都需要存储维护其它服务节点信息（ip、端口）
  • 当某个微服务上线新节点，或者下线节点，如何通知其它微服务该信息的变化
  • 对多多编程模型，架构复杂度太高

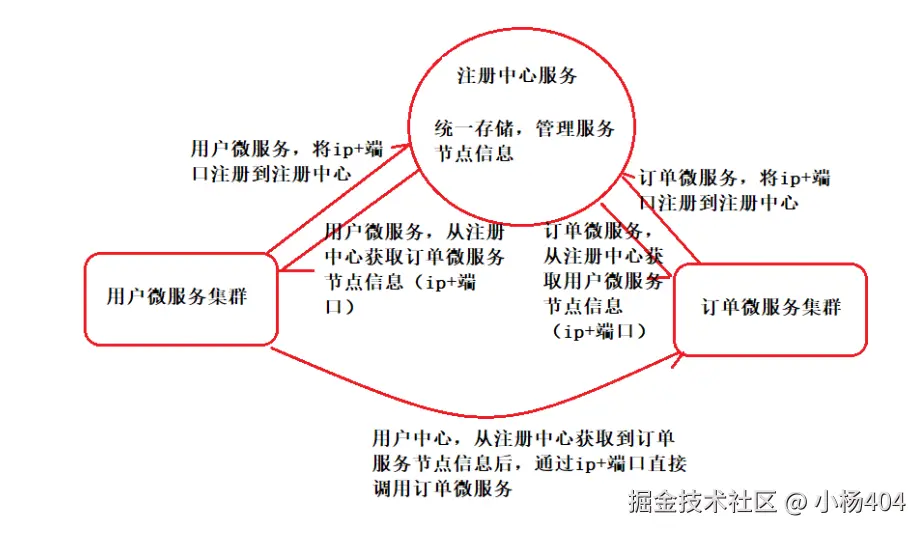

那么该如何解决上面这些问题呢？这个时候注册中心默默的站了起来说，让在下来看一看！我们再看一个图，观察有了注册中心后，如何简化编程模型


我们看到，增加注册中心服务以后，由注册中心统一存储，管理其它服务节点信息

  • 用户微服务，将自身节点信息（ip、端口）注册到注册中心
  • 订单微服务，将自身节点信息（ip、端口）注册到注册中心
  • 当用户微服务，需要调用订单微服务的时候，首先从注册中心获取订单微服务节点信息，再通过获取到的服务节点信息，直接调用订单微服务
  • 这个时候，不管是用户微服务，还是订单微服务，都不再需要维护彼此节点信息，统一由注册中心进行维护
  • 当用户微服务，或者订单微服务节点信息发生变化，比如说上线新节点，只需要将新的节点信息注册到注册中心即可，解决了弹性扩缩容问题

分析到这里，我们应该可以很好的理解为什么需要注册中心了。

2.2.注册中心需要提供哪些能力

通过上面的分析，我们知道在微服务架构体系中，由注册中心统一存储、管理微服务节点信息。且在角色划分上，有

  • 服务提供方
  • 服务消费方
  • 注册中心

该怎么理解这三个角色呢？我们可以类比现实生活，其实软件编程的世界，也是来源于现实生活世界。现实生活中有三类角色

  • 供货商
  • 顾客
  • 商店

那么这里角色对应关系有

  • 服务提供方：供货商
  • 服务消费方：顾客
  • 注册中心：商店

举这个例子，方便大家能够更好的理解注册中心。这一小节的重点，我们需要搞清楚注册中心需要提供哪些服务能力？来尝试分析一下

  • 首先服务提供方，需要注册到注册中心，有一个注册的需求：registry
  • 服务消费方，需要从注册中心获取服务节点信息，有一个拉取的需求：fetch
  • 为了避免服务消费方，获取到无效的服务提供方信息，服务提供方需要定期与注册中心通信，有一个续约的需求：renew
  • 如果服务提供方主动下线，需要通知注册中心，有一个取消的需求：cancel
  • 如果服务提供方长时间不能与注册中心正常通信，有一个剔除的需求：evict
  • 注册中心需要存储、管理服务节点信息，有一个存储需求：注册表

以上就是我们尝试分析的注册中心，需要提供的服务能力。期望通过这样的分析，给你带来一些通用组件架构设计方面的思考，这才是最重要的！

2.3.Eureka注册中心

2.3.1.什么是Eureka

Eureka是netflix公司开源的注册中心组件，已经整合在spring cloud体系中。Eureka采用的CS架构，即客户端服务器架构模式，包含两个组件

  • Eureka Server注册中心服务端
  • Eureka Client注册中心客户端

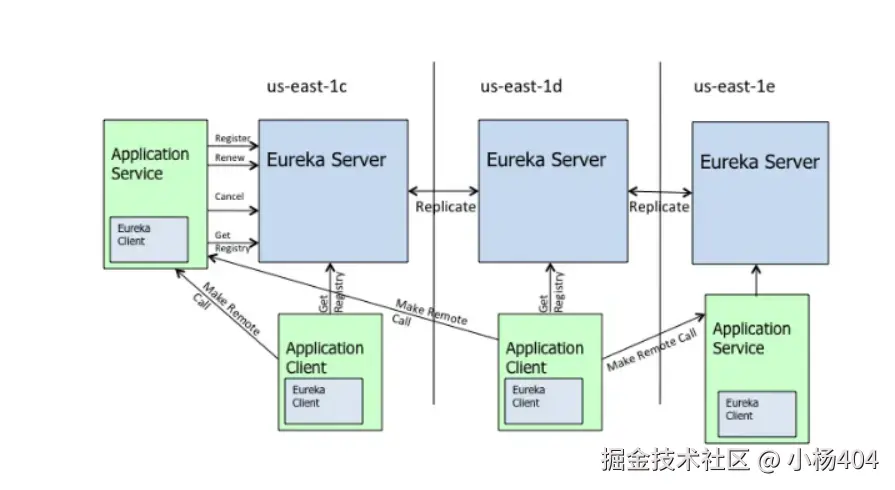

Eureka的整体架构图


上图是官网给的整体架构图，我们看到

  • 图中Eureka Server，即注册中心，是在集群模式下，集群节点之间通过副本机制传递注册表信息
  • Application Service，即服务提供者，需要将自己注册到注册中心，服务提供者与注册中心交互动作：注册（retister）、续约（renew）、下线（cancel）、抓取（get）
  • Application Client，即服务消费者，它从注册中心获取服务提供者节点信息，然后远程调用服务提供者

2.3.2.Eureka自我保护机制分析

Eureka有很多好的设计实现，自我保护机制是其中一个。我们知道，分布式架构应用中，服务提供者、服务消费者、注册中心之间都是跨进程通信，自然网络成为了x因素，即首先假定网络是最不可靠的。

当服务提供者，将自身注册到注册中心后，需要定期通过心跳机制（默认是30秒），告诉注册中心服务正常（续约renew）。

默认情况下，如果注册中心在3次心跳间隔内（90秒），没有收到某服务节点的续约心跳，则会将该服务节点剔除（evict），避免服务消费者拿到不可用的服务节点信息。

但是因为网络分区故障，或者说网络异常波动。有这么一种情况，服务提供者本身正常，由于网络原因，没有及时与注册中心续约，如果这个时候注册中心，将该服务节点剔除，其实是不合适的，因为服务本身正常，会导致误伤！

那注册中心该如何处理呢？这里的关键是如何判断网络发生了异常波动，如果确定是网络异常波动，那么不需要剔除服务节点信息。这就是Eureka的自我保护机制，默认情况下，它是根据如果15分钟内，85%的服务节点都没有正常心跳续约，则判定为发生了网络故障，则开启自我保护模式

接下来，我们通过跟踪源码看一看Eureka自我保护机制的设计实现。在Eureka中，服务端提供了一个核心的api：com.netflix.eureka.registry.InstanceRegistry，它的抽象实现是：com.netflix.eureka.registry.AbstractInstanceRegistry。

另外我们知道，当Eureka开启自我保护模式后，不会在进行剔除服务节点动作，因此我们去找一找该剔除方法

//Eureka剔除服务节点方法
public void evict() {
        // 继续调用重载的evict方法
        this.evict(0L);
 }

重载提出服务节点方法

public void evict(long additionalLeaseMs) {
        logger.debug("Running the evict task");
        // 判断是否开启了自我保护，如果开启了自我保护，则不剔除服务节点
        if (!this.isLeaseExpirationEnabled()) {
            logger.debug("DS: lease expiration is currently disabled.");
        } else {
            // 剔除服务节点逻辑，代码量太多我省略了这部分实现
            ......
        }
    }

判断是否开启自我保护模式方法

public boolean isLeaseExpirationEnabled() {
        // 如果自我保护机制开关关闭，直接返回true进行后续服务节点剔除
        // 该开关通过参数控制：
        //eureka.server.enable-self-preservation=true/false
        if (!this.isSelfPreservationModeEnabled()) {
            return true;
        } else {
            // 自我保护机制开关打开
            // 每分钟续约数量：numberOfRenewsPerMinThreshold 大于0
            // 且最后一分钟的续约数量 大于  每分钟续约数量，说明没有发生网络故障，进入剔除逻辑
            // 否则，发生了网络故障，不进行剔除
            return this.numberOfRenewsPerMinThreshold > 0 && this.getNumOfRenewsInLastMin() > (long)this.numberOfRenewsPerMinThreshold;
        }
    }

你看到了这就是Eureka中自我保护机制，与剔除机制的代码实现。有小伙伴可能会有一些疑问

  • 剔除方法evict是如何执行的？
  • 当Eureka开启自我保护模式后，会发生什么呢？

首先我们来看第一个问题，剔除方法evict的执行，它是通过周期性任务执行的，实现原理比较简单，即通过Timer，与TimerTask方式调度执行，具体你可以参考com.netflix.eureka.registry.AbstractInstanceRegistry.EvictionTask，这里我就不贴源码了，它默认1分钟调度执行一次。

看第二个问题，当Eureka开启自我保护模式后，会发生什么呢？

  • Eureka Server不再从注册表中，剔除长时间没有与注册中心续约的服务节点
  • Eureka Server注册中心，任然可以接收新的服务节点的注册、查询请求，但是不会同步到其它Eureka Server节点
  • 当网络恢复正常后，Eureka Server会将服务节点信息，同步到其它Eureka Server节点

2.3.3.Eureka多级缓存机制分析

Eureka Server注册中心，提供了多级缓存机制。为什么会需要多级缓存机制呢？我们尝试考虑这样的业务场景

  • 注册中心，接收服务提供者的注册请求，更新注册表
  • 注册中心，接收服务消费者的查询请求，从注册表获取服务节点信息

Eureka的注册表存储在内存中，事实上它是一个ConcurrentHashMap

// 注册中心注册表
private final ConcurrentHashMap<String, Map<String, Lease<InstanceInfo>>> registry = new ConcurrentHashMap();

显然注册表是一个共享资源，存在读写冲突（更新、查询），Eureka为了提升注册中心的响应能力，提供了多级缓存机制。

  • 一级缓存：readOnlyCacheMap，它是只读缓存，提供查询请求服务能力
  • 二级缓存：readWriteCacheMap，它是读写缓存，对应注册表更新

具体我建议你看一看com.netflix.eureka.registry.ResponseCacheImpl

// 一级缓存，是ConcurrentHashMap，缓存更新间隔，默认30秒
private final ConcurrentMap<Key, ResponseCacheImpl.Value> readOnlyCacheMap = new ConcurrentHashMap();
// 二级缓存，是Guava提供的本地缓存，缓存过期时间，默认180秒
private final LoadingCache<Key, ResponseCacheImpl.Value> readWriteCacheMap;

我们说Eureka提供多级缓存机制，是为了提升注册中心的响应能力，那么它们之间是如何协同工作的呢？

服务消费者：服务拉取

  • 默认每30秒，服务消费者拉取注册表信息
  • 直接从readOnlyCacheMap中获取信息
  • 如果从一级缓存中获取为空，则从readWriteCacheMap中获取信息
  • 如果从二级缓存中获取为空，则将注册表中的信息，加载到各级缓存，返回注册表信息

服务提供者：注册、下线、过期

  • 更新注册表信息
  • 过期二级缓存readWriteCacheMap，你需要注意，此时只会清空二级缓存，一级缓存不会更新，一级缓存的更新，始终是通过周期任务来执行的更新，默认30秒
  • 默认30秒周期时间后，周期任务线程发现readWriteCacheMap为空，则将一级缓存readOnlyCacheMap清空
  • 当有服务消费者拉取注册表信息时，再将注册表信息加载到一级、二级各级缓存中
