前言
在webgl中，我们调用WebGLRenderingContext.vertexAttribPointer()方法告诉显卡从当前绑定的缓冲区（bindBuffer() 指定的缓冲区）中读取顶点数据。
语法：
vertexAttribPointer(index, size, type, normalized, stride, offset)
可以用javascript伪代码表示如下：
// 伪代码
gl.vertexAttribPointer = function(location, size, type, normalize, stride, offset) {
const attrib = gl.vertexArray.attributes[location];
attrib.size = size;
attrib.type = type;
attrib.normalize = normalize;
attrib.stride = stride ? stride : sizeof(type) * size;
attrib.offset = offset;
attrib.buffer = gl.arrayBuffer; // !!!! <-----
};
本篇文章会详细解读vertexAttribPointer方法的各个参数字段的作用。
属性索引(Attribute index)
vertexAttribPointer方法的第一个参数就是属性的索引，即属性在顶点数组(vertex array)中的索引。顶点数组能支持多少个顶点取决于显卡。可以调用gl.getParameter(gl.MAX_VERTEX_ATTRIBS)获取顶点数组支持的顶点数量。每个属性都必须指定索引，有两种方法可以指定索引：
1.手动绑定顶点索引。
在调用gl.linkProgram()前，调用bindAttribLocation绑定顶点索引。比如：
const positionLocation = 6; // 必须小于gl.getParameter(gl.MAX_VERTEX_ATTRIBS)
gl.bindAttribLocation(program, positionLocation, 'position');
上面的代码将着色程序program中的position属性绑定在顶点数组中索引为6的位置上。后续可以直接将6传递给gl.vertexAttribPointer()。
2.显卡自动分配
默认情况下，在编译顶点着色器时，显卡会自动为每个属性分配索引位置。每个属性的索引取决于显卡的分配，会有较大差异。这也就是为什么我们需要先调用gl.getAttribLocation()获取属性的索引，然后再赋值给gl.vertexAttribPointer()
SIZE
vertexAttribPointer方法的第二个参数就是size。size用来指定每个顶点属性的组成数量，必须是 1，2，3或4。实际上这就是我们在顶点着色器中声明属性时的vec[1234]的大小。所以size最大为4。
在继续之前，我们先回顾一下上一篇文章中【WebGL】深入理解属性和缓冲讲的属性默认值对象。每个属性都有默认值，存在gl.attributeValues数组中。属性的默认值为vec4(0.0, 0.0, 0.0, 1.0)。我们可以通过gl.vertexAttrib[1234]f[v]()修改默认值。然后通过gl.enableVertexAttribArray()告诉webgl从缓冲中读取数据。

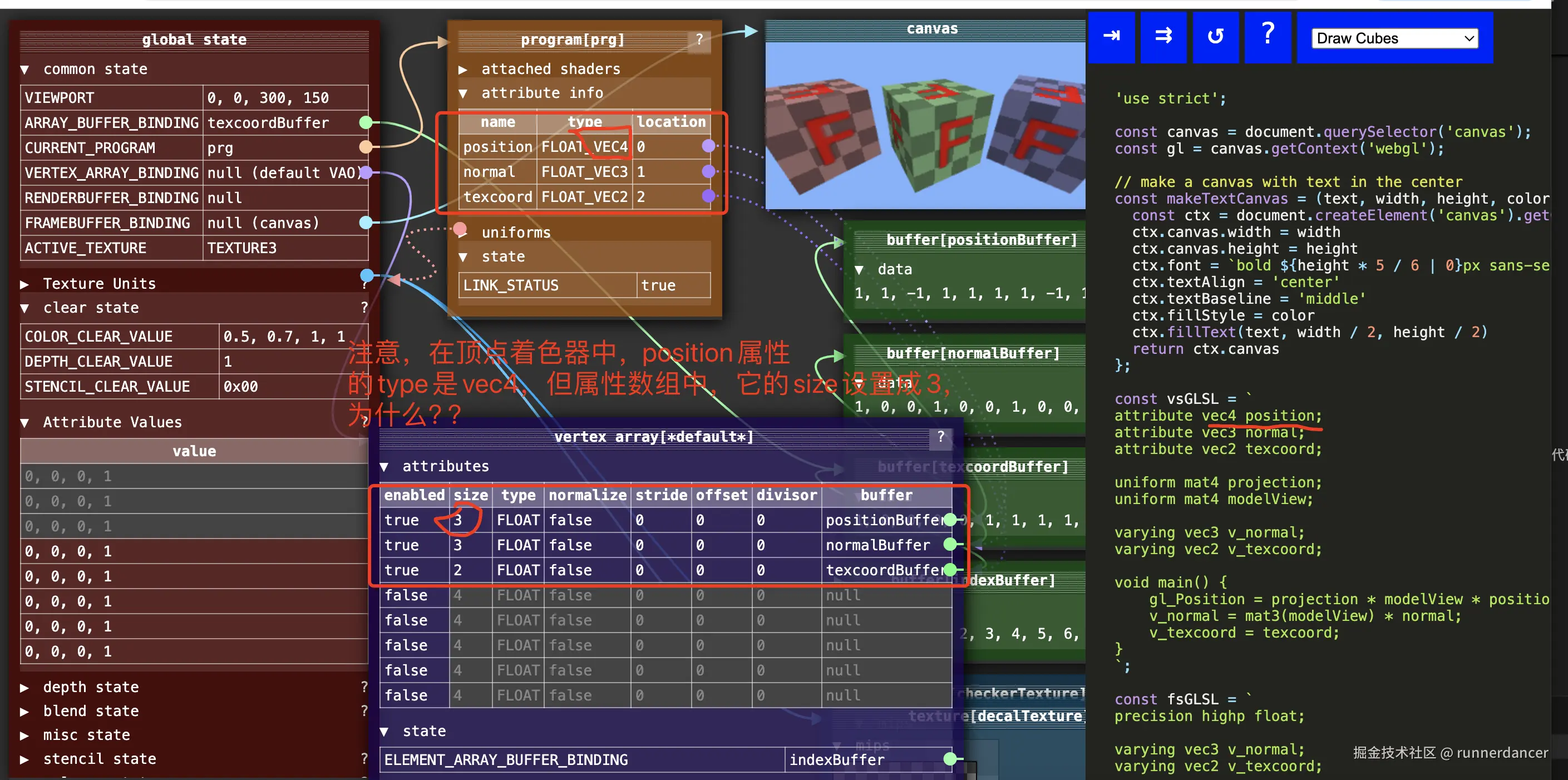

以下面的代码为例，我们在顶点着色器中使用vec4告诉webgl，a_position期望的是4个数字。
const vertexShaderSource1 = `
attribute vec4 a_position;
void main(){
gl_PointSize = 10.0;
gl_Position = vec4(a_position);
}
`
当我们调用gl.vertexAttribPointer并将size设为2时，webgl会先从缓冲中读取两个数字，然后第三和第四个数字会从默认值vec4(0.0, 0.0, 0.0, 1.0)中读取。 比如下面的代码，顶点着色器运行三次，属性a_position最终的值为：
- vec(-0.5, 0.0, 0.0, 1.0)
- vec(0.5, 0.0, 0.0, 1.0)
- vec(0.0, 0.0, 0.0, 1.0)
let positions = [
-0.5, 0.0,
0.5, 0.0,
0.0, 0.0
]
gl.vertexAttribPointer(
positionLocation1,
2, // size
gl.FLOAT, // type, buffer的数据类型
false,
0, // 每个点的信息所占的bytes
0
)
需要特别注意的是，即使调用gl.vertexAttrib3f(positionLocation1, 0.0, 0.5, 0.6);修改了属性的默认值，webgl在读取缓冲时，默认值还是按照vec4(0.0, 0.0, 0.0, 1.0)读取。比如下面的代码：
const main = () => {
const canvas = document.getElementById('webgl')
const gl = canvas.getContext('webgl2')
const vertexShaderSource1 = `
attribute vec4 a_position;
void main(){
gl_PointSize = 10.0;
gl_Position = vec4(a_position);
}
`
const fragmentShaderSource1 = `
precision mediump float;
void main(){
gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}
`
const program1 = initShaders(gl, vertexShaderSource1, fragmentShaderSource1)
const positionLocation1 = gl.getAttribLocation(program1, 'a_position')
gl.vertexAttrib3f(positionLocation1, 0.0, 0.5, 0.6);
let positions = [
-0.5,
0.5,
0.0,
]
positions = new Float32Array(positions)
const positionBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer)
gl.bufferData(gl.ARRAY_BUFFER, positions, gl.STATIC_DRAW)
// 设置属性positionLocation1的一系列状态，告诉它应该怎么从缓冲中读取数据
// 定义点的信息
gl.vertexAttribPointer(
positionLocation1,
1,
gl.FLOAT, // type, buffer的数据类型
false,
0, // 每个点的信息所占的bytes
0
);
gl.enableVertexAttribArray(positionLocation1);
gl.clearColor(0, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT);
gl.useProgram(program1)
// 告诉webgl绘制3个点
gl.drawArrays(gl.POINTS, 0, 3)
}
main();
上面的代码，我们先调用gl.vertexAttrib3f(positionLocation1, 0.0, 0.5, 0.6);修改了属性a_position的默认值。a_position的默认值变成vec4(0.0, 0.5, 0.6,1.0)。
然后我们通过缓冲传递了3个数字，并调用gl.vertexAttribPointer告诉webgl怎么从缓冲中读取数据，这里我们将size设为1，因此顶点着色器运行三次，a_position的最终取值：
- vec(-0.5, 0.0, 0.0, 1.0)
- vec(0.5, 0.0, 0.0, 1.0)
- vec(0.0, 0.0, 0.0, 1.0)
而不是
- vec(-0.5, 0.5, 0.6, 1.0)
- vec(0.5, 0.5, 0.6, 1.0)
- vec(0.0, 0.5, 0.6, 1.0)

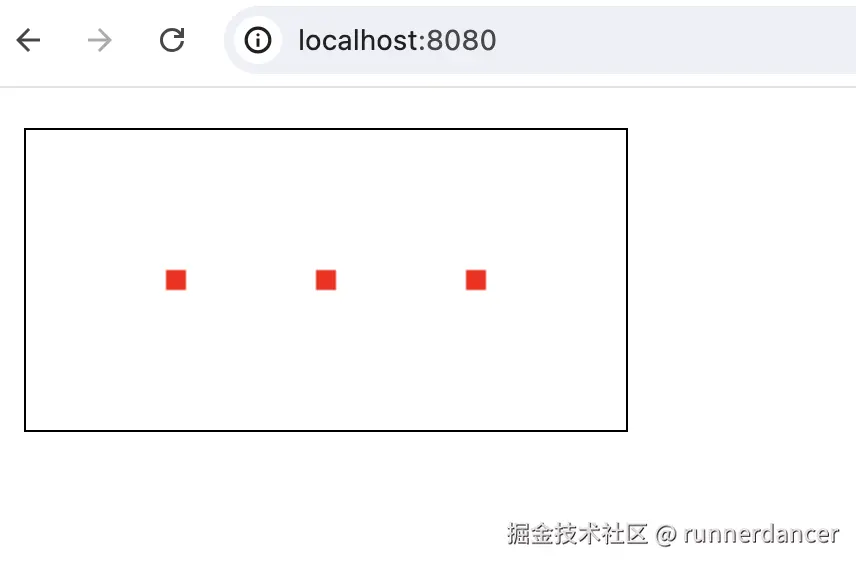

效果如下，从图中可以看出三个点的y轴方向均为0.0，而不是0.5
MDN关于size从缓冲和默认值取值的描述应该是个陷阱，上面的实践结果表明即使改变了默认值，webgl读取默认值时还是会按照vec4(0.0, 0.0, 0.0, 1.0)读取
TYPE
vertexAttribPointer方法的第三个参数就是type。type用来指定数组中每个元素的数据类型，可以是下面的类型：
- gl.BYTE：有符号的8位整数，范围[-128, 127]。一个数字占1个字节。可以使用new Int8Array创建
- gl.SHORT：有符号的16位整数，范围[-32768, 32767]。一个数字占2个字节。可以使用new Int16Array创建
- gl.UNSIGNED_BYTE：无符号的8位整数，范围 [0, 255]。一个数字占1个字节。可以使用new Uint8Array创建
- gl.UNSIGNED_SHORT：无符号的16位整数，范围[0, 65535]。一个数字占2个字节。可以使用new Uint16Array创建
- gl.FLOAT：32位IEEE标准的浮点。一个数字占4个字节。可以使用new Float32Array创建
- 使用 WebGL2 版本的还可以使用以下值：gl.HALF_FLOAT
NORMALIZED(归一化)
vertexAttribPointer方法的第四个参数就是normalized。在WebGL中，归一化是指将数据按比例缩放到一个特定范围的过程，通常是 [0, 1] 或 [-1, 1]。这个过程在图形编程中非常重要，因为它可以帮助我们更好地控制颜色、纹理坐标和法向量等数据，从而实现更加精确和高效的渲染。归一化适用于所有非浮点型数据。
如果传递false就解读原数据类型。 BYTE类型的范围是从-128到127，UNSIGNED_BYTE类型的范围是从0到255，SHORT类型的范围是从-32768到32767，等等...
如果设为true，BYTE数据的值(-128 to 127)将会转换到-1.0到+1.0之间，UNSIGNED_BYTE (0 to 255) 变为 0.0 到 +1.0 之间，SHORT 也是转换到 -1.0 到 +1.0 之间，但比BYTE精确度高。
- 对于类型gl.BYTE和gl.SHORT，如果是 true 则将值归一化为 [-1, 1]
- 对于类型gl.UNSIGNED_BYTE和gl.UNSIGNED_SHORT，如果是 true 则将值归一化为 [0, 1]
- 对于类型gl.FLOAT和gl.HALF_FLOAT，此参数无效
最常用的是标准化颜色数据，将颜色值从[0, 255]范围缩放到[0, 1]范围，这样可以简化计算并提高渲染性能。用javascript实现就是：
function normalizeColor(color) {
return color.map(c => c / 255);
}
在webgl中，颜色值范围为0.0到+1.0。使用4个浮点型数据存储红，绿，蓝和阿尔法通道数据时，每个顶点的颜色将会占用16字节空间（一个gl.FLOAT类型数据占用4个字节），如果你有复杂的几何体将会占用很多内存。代替的做法是将颜色数据转换为四个UNSIGNED_BYTE，其中0表示0.0，255表示 1.0。现在每个顶点只需要四个字节存储颜色值，省了75% 空间。
比如下面使用UNSIGNED_BYTE传送颜色数据：
import initShaders from "./initShaders.js";
const main = () => {
const canvas = document.getElementById('webgl')
const gl = canvas.getContext('webgl')
const vertexShaderSource1 = `
attribute vec3 a_position;
attribute vec3 a_color;
varying vec3 v_color;
void main(){
v_color = a_color;
gl_PointSize = 10.0;
gl_Position = vec4(a_position, 1.0);
}
`
const fragmentShaderSource1 = `
precision mediump float;
varying vec3 v_color;
void main(){
gl_FragColor = vec4(v_color, 1.0);
}
`
const program1 = initShaders(gl, vertexShaderSource1, fragmentShaderSource1)
const positionLocation1 = gl.getAttribLocation(program1, 'a_position')
const colorPosition = gl.getAttribLocation(program1, 'a_color')
let positions = [
-0.5, 0.0,
0.5, 0.0,
0.0, 0.5,
]
let colors = [ // 这些数据在存入缓冲时将被截取成Uint8Array类型
255, 0.1, 0.1111,// 会被截取成255,0,0
0.222, 255, 0,// 会被截取成0,255,0
0, 0, 255.888, // 会被截取成0, 0, 255
]
colors = new Uint8Array(colors)
positions = new Float32Array(positions)
const FSIZE = positions.BYTES_PER_ELEMENT // 4
const ISIZE = colors.BYTES_PER_ELEMENT // 1
console.log('positions...',FSIZE, positions)
const positionBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer)
gl.bufferData(gl.ARRAY_BUFFER, positions, gl.STATIC_DRAW)
const colorBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer)
gl.bufferData(gl.ARRAY_BUFFER, colors, gl.STATIC_DRAW)
gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer)
gl.vertexAttribPointer(
positionLocation1,
2, // size，
gl.FLOAT, // type, buffer的数据类型
false,
2 * FSIZE, // 每个点的信息所占的bytes
0
);
gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer)
gl.vertexAttribPointer(
colorPosition,
3, // size，
gl.UNSIGNED_BYTE,
true,// 需要归一化
3 * ISIZE,
0
);
// 告诉webgl，属性positionLocation1应该从缓冲中读取数据，而不是从attributeValues中读取数据
gl.enableVertexAttribArray(positionLocation1);
gl.enableVertexAttribArray(colorPosition);
gl.clearColor(0, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT);
gl.useProgram(program1)
// 告诉webgl绘制3个点
gl.drawArrays(gl.POINTS, 0, 3)
}
main();

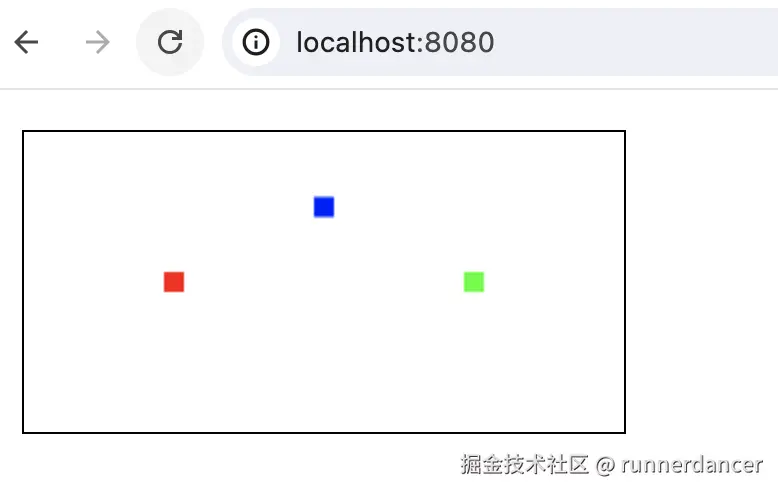

效果如下：
STRIDE 和 OFFSET
stride：以字节为单位指定连续顶点属性开始之间的偏移(即数组中一行长度)。不能大于255。如果 stride为0，则假定该属性是紧密打包的，即不交错属性，每个属性在一个单独的块中，下一个顶点的属性紧跟当前顶点之后。具体可看这里
offset：指定顶点属性数组中第一部分的字节偏移量。必须是类型的字节长度的倍数。
在webglfundamentals中提到，如果stride和offset使用 0 以外的值时会复杂得多，虽然这样会取得一些性能能上的优势， 但是一般情况下并不值得，除非你想充分压榨WebGL的性能。
具体点，stride表示顶点着色器每执行一次，从缓冲中读取的一个片段，或者说顶点着色器每次执行，都需要前进的字节数。
交错属性：即使用同一个缓冲存储两个或多个属性需要的数据
假设我们有下面的顶点着色器：
const vertexShaderSource1 = `
attribute vec3 a_position;
attribute vec3 a_color;
varying vec3 v_color;
void main(){
v_color = a_color;
gl_PointSize = 10.0;
gl_Position = vec4(a_position, 1.0);
}
`
我们使用同一个positions缓冲存储每个顶点的坐标和颜色数据，下面数组中，每一行前两个表示顶点的坐标，后面三个表示顶点的颜色值。
let positions = [
// x y r g b 前面两个代表坐标，后面三个代表颜色rgb的值
-0.5, 0.0, 1.0, 0.0, 0.0,
0.5, 0.0, 0.0, 1.0, 0.0,
0.0, 0.8, 0.0, 0.0, 1.0
]
positions = new Float32Array(positions)
然后调用gl.vertexAttribPointer告诉webgl怎么从缓冲中读取数据：
gl.vertexAttribPointer(
positionLocation1,
2, // size，
gl.FLOAT, // type, buffer的数据类型
false,
5 * FSIZE, // 每个点的信息所占的bytes
0
);
gl.vertexAttribPointer(
colorPosition,
3, // size，attribute变量的长度(vec3)
gl.FLOAT,
false,
5 * FSIZE,
2 * FSIZE
);

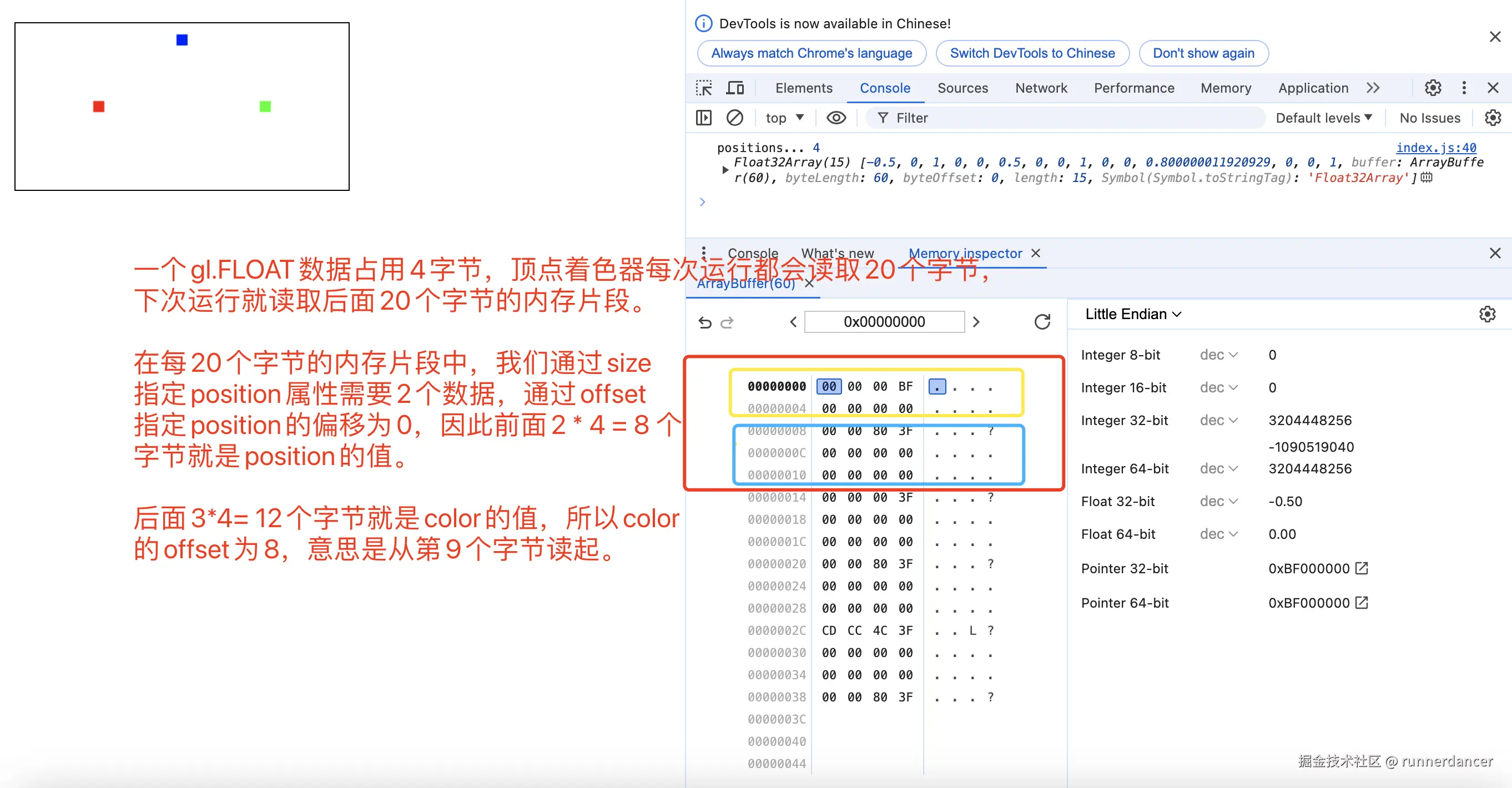

positions缓冲中，每个数字占用4个字节，我们用每5个数字存储一个顶点的坐标和颜色数据，因此一个顶点需要的坐标和颜色数据占用5 * 4 = 20个字节。比如下图所示，每一行(4个字节)表示一个数字，比如00 00 00 BF表示0.5。00 00 00 00表示0.0。

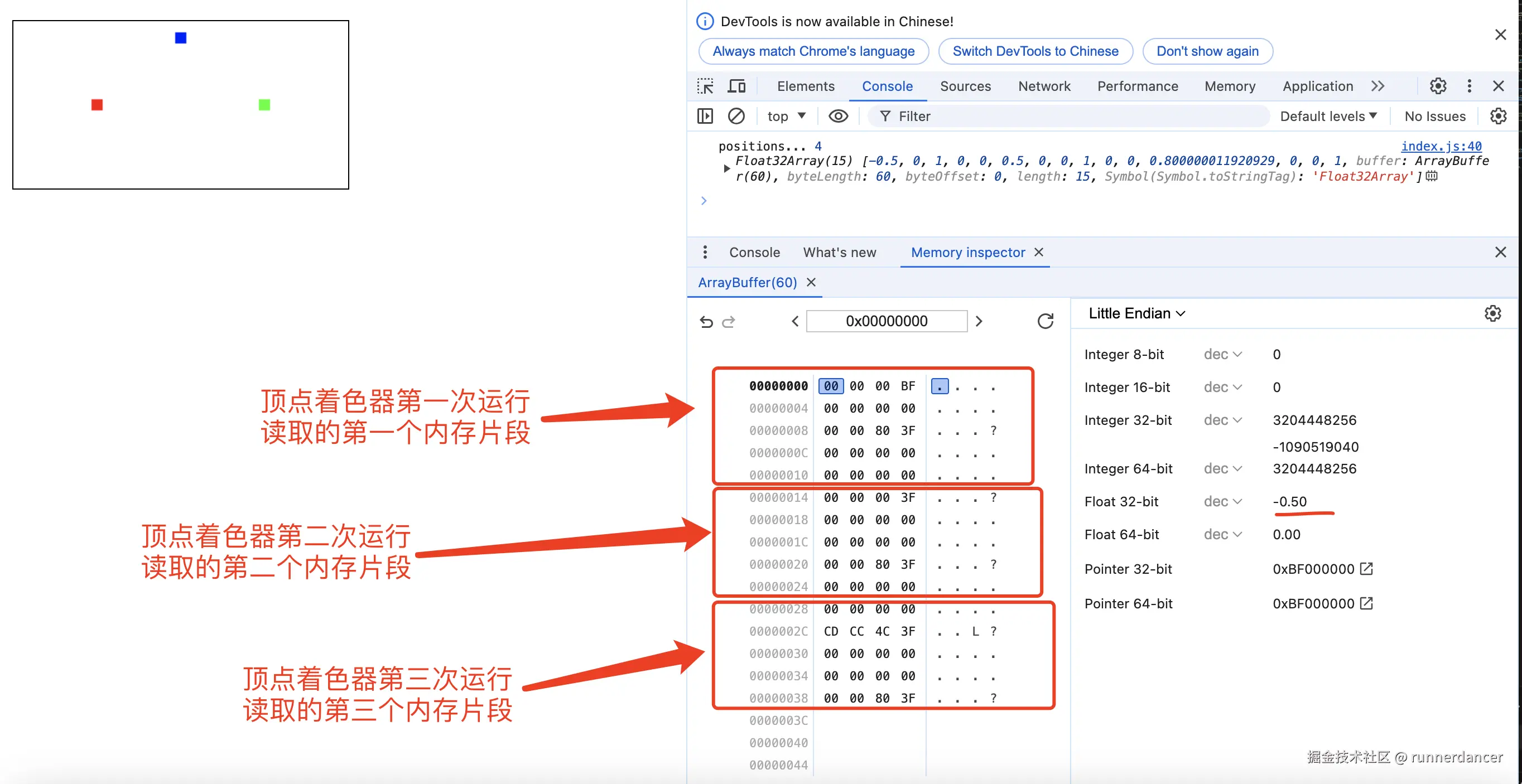

顶点着色器每次运行读取stride（即传给gl.vertexAttribPointer方法的stride参数的值）个字节。然后这stride个字节中，又有坐标数据，又有颜色数据，那怎么读取每个属性的数据？这就是offet的作用
不同数据类型的交错属性
到目前为止，我们基本都是用buffer传递类型固定的数据给GPU，那能不能用同一个buffer传递包含不同数据类型的数据到GPU？本节我们就来实践一下。
我们使用下面的数据结构表示一个顶点的数据，数组中每一项代表一个顶点，每个顶点包含坐标(position)和颜色(color)数据。坐标使用gl.FLOAT存储，需要8个字节。颜色使用gl.UNSIGNED_BYTE存储，需要4个字节，所以一个顶点需要12个字节
// position需要8个字节，color需要4个字节，所以一个顶点需要12个字节
const verticesInfo = [
{
position: [-0.5, 0.0], // 需要8个字节
color: [255, 0, 0, 255], // 需要4个字节
},
{
position: [0.5, 0.0],
color: [0, 255, 0, 255],
},
{
position: [0.0, 0.8],
color: [0, 0, 255, 255]
}
]
根据以上数据创建缓冲：
// position需要8个字节，color需要4个字节，所以一个顶点需要12个字节
const totalSizePerVertex = 12;
const buffer = new ArrayBuffer(totalSizePerVertex * verticesInfo.length)
const dv = new DataView(buffer);
for (let i = 0; i < verticesInfo.length; i++) {
const vertex = verticesInfo[i]
dv.setFloat32(totalSizePerVertex * i, vertex.position[0], true)
dv.setFloat32(totalSizePerVertex * i + 4, vertex.position[1], true)
dv.setUint8(totalSizePerVertex * i + 8, vertex.color[0], true)
dv.setUint8(totalSizePerVertex * i + 9, vertex.color[1], true)
dv.setUint8(totalSizePerVertex * i + 10, vertex.color[2], true)
dv.setUint8(totalSizePerVertex * i + 11, vertex.color[3], true)
}
console.log('buffer...', buffer)
然后告诉WebGL怎么读取缓冲：
const vertexBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer)
gl.bufferData(gl.ARRAY_BUFFER, buffer, gl.STATIC_DRAW)
// 设置属性positionLocation1的一系列状态，告诉它应该怎么从缓冲中读取数据
// 定义点的信息
gl.vertexAttribPointer(
positionLocation1,
2,
gl.FLOAT,
false,
totalSizePerVertex,
0
);
gl.vertexAttribPointer(
colorPosition,
4,
gl.UNSIGNED_BYTE,
true,
totalSizePerVertex,
2 * Float32Array.BYTES_PER_ELEMENT
);

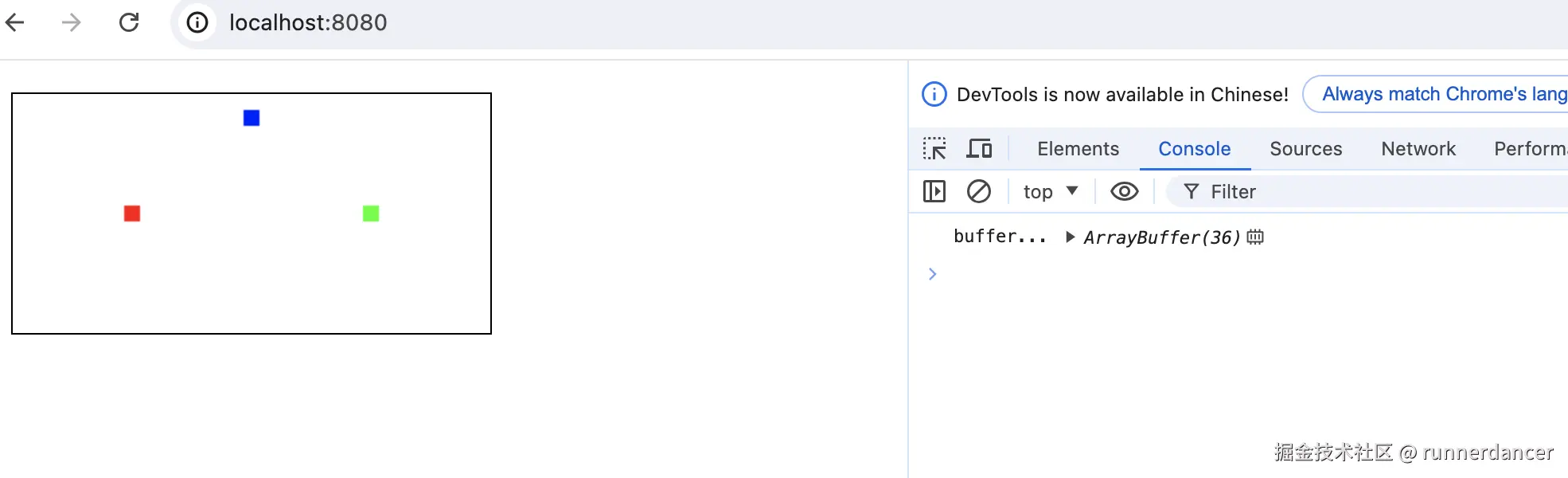

绘制结果如下：
完整代码如下：
import initShaders from "./initShaders.js";
const main = () => {
const canvas = document.getElementById('webgl')
const gl = canvas.getContext('webgl')
const vertexShaderSource1 = `
attribute vec3 a_position;
attribute vec4 a_color;
varying vec4 v_color;
void main(){
v_color = a_color;
gl_PointSize = 10.0;
gl_Position = vec4(a_position, 1.0);
}
`
const fragmentShaderSource1 = `
precision mediump float;
varying vec4 v_color;
void main(){
gl_FragColor = vec4(v_color);
}
`
const program1 = initShaders(gl, vertexShaderSource1, fragmentShaderSource1)
const positionLocation1 = gl.getAttribLocation(program1, 'a_position')
const colorPosition = gl.getAttribLocation(program1, 'a_color')
// position需要8个字节，color需要4个字节，所以一个顶点需要12个字节
const verticesInfo = [
{
position: [-0.5, 0.0], // 需要8个字节
color: [255, 0, 0, 255], // 需要4个字节
},
{
position: [0.5, 0.0],
color: [0, 255, 0, 255],
},
{
position: [0.0, 0.8],
color: [0, 0, 255, 255]
}
]
// position需要8个字节，color需要4个字节，所以一个顶点需要12个字节
const totalSizePerVertex = 12;
const buffer = new ArrayBuffer(totalSizePerVertex * verticesInfo.length)
const dv = new DataView(buffer);
for (let i = 0; i < verticesInfo.length; i++) {
const vertex = verticesInfo[i]
dv.setFloat32(totalSizePerVertex * i, vertex.position[0], true)
dv.setFloat32(totalSizePerVertex * i + 4, vertex.position[1], true)
dv.setUint8(totalSizePerVertex * i + 8, vertex.color[0], true)
dv.setUint8(totalSizePerVertex * i + 9, vertex.color[1], true)
dv.setUint8(totalSizePerVertex * i + 10, vertex.color[2], true)
dv.setUint8(totalSizePerVertex * i + 11, vertex.color[3], true)
}
console.log('buffer...', buffer)
const vertexBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer)
gl.bufferData(gl.ARRAY_BUFFER, buffer, gl.STATIC_DRAW)
// 设置属性positionLocation1的一系列状态，告诉它应该怎么从缓冲中读取数据
// 定义点的信息
gl.vertexAttribPointer(
positionLocation1,
2,
gl.FLOAT,
false,
totalSizePerVertex,
0
);
gl.vertexAttribPointer(
colorPosition,
4,
gl.UNSIGNED_BYTE,
true,
totalSizePerVertex,
2 * Float32Array.BYTES_PER_ELEMENT
);
gl.enableVertexAttribArray(positionLocation1);
gl.enableVertexAttribArray(colorPosition);
gl.clearColor(0, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT);
gl.useProgram(program1)
// 告诉webgl绘制3个点
gl.drawArrays(gl.POINTS, 0, 3)
}
main();
交错属性需要特别注意的点
回顾一下，传递给vertexAttribPointer的stride参数的值必须是传递的数据类型的大小的整数倍。 比如传递给vertexAttribPointer的type是gl.FLOAT，那么stride必须是4的整数倍
vertexAttribPointer(index, size, type, normalized, stride, offset)
这在使用缓冲存储不同数据类型的交错属性时尤其需要注意，比如下面的数据：
// position需要8个字节，color需要3个字节，所以一个顶点需要11个字节
const verticesInfo = [
{
position: [-0.5, 0.0], // 需要8个字节
color: [255, 0, 0], // 需要3个字节
},
{
position: [0.5, 0.0],
color: [0, 255, 0],
},
{
position: [0.0, 0.8],
color: [0, 0, 255]
}
]
这里一个顶点需要11个字节，当我们调用vertexAttribPointer给position属性指定如何读取缓冲时：
gl.vertexAttribPointer(
positionLocation1,
2,
gl.FLOAT,
false,
totalSizePerVertex,
0
);

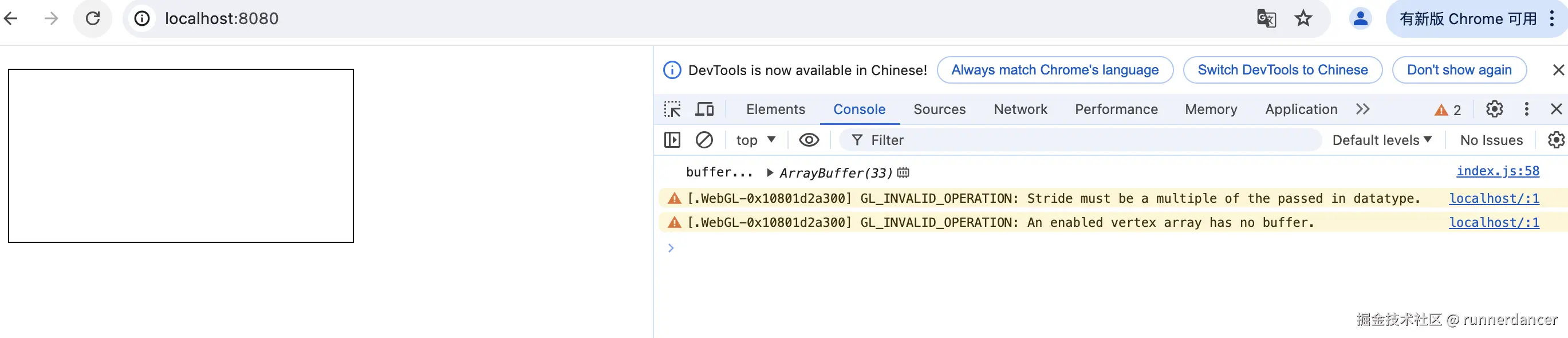

由于type是gl.FLOAT，即4个字节，但是stride并不是4的倍数，此时是会报错的，如下面所示：
可以通过下面的代码验证：
import initShaders from "./initShaders.js";
const main = () => {
const canvas = document.getElementById('webgl')
const gl = canvas.getContext('webgl')
const vertexShaderSource1 = `
attribute vec3 a_position;
attribute vec3 a_color;
varying vec3 v_color;
void main(){
v_color = a_color;
gl_PointSize = 10.0;
gl_Position = vec4(a_position, 1.0);
}
`
const fragmentShaderSource1 = `
precision mediump float;
varying vec3 v_color;
void main(){
gl_FragColor = vec4(v_color, 1.0);
}
`
const program1 = initShaders(gl, vertexShaderSource1, fragmentShaderSource1)
const positionLocation1 = gl.getAttribLocation(program1, 'a_position')
const colorPosition = gl.getAttribLocation(program1, 'a_color')
// position需要8个字节，color需要3个字节，所以一个顶点需要11个字节
const verticesInfo = [
{
position: [-0.5, 0.0], // 需要8个字节
color: [255, 0, 0], // 需要3个字节
},
{
position: [0.5, 0.0],
color: [0, 255, 0],
},
{
position: [0.0, 0.8],
color: [0, 0, 255]
}
]
// position需要8个字节，color需要3个字节，所以一个顶点需要11个字节
const totalSizePerVertex = 11;
const buffer = new ArrayBuffer(totalSizePerVertex * verticesInfo.length)
const dv = new DataView(buffer);
for (let i = 0; i < verticesInfo.length; i++) {
const vertex = verticesInfo[i]
dv.setFloat32(totalSizePerVertex * i, vertex.position[0], true)
dv.setFloat32(totalSizePerVertex * i + 4, vertex.position[1], true)
dv.setUint8(totalSizePerVertex * i + 8, vertex.color[0], true)
dv.setUint8(totalSizePerVertex * i + 9, vertex.color[1], true)
dv.setUint8(totalSizePerVertex * i + 10, vertex.color[2], true)
}
console.log('buffer...', buffer)
const vertexBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer)
gl.bufferData(gl.ARRAY_BUFFER, buffer, gl.STATIC_DRAW)
gl.vertexAttribPointer(
positionLocation1,
2,
gl.FLOAT,
false,
totalSizePerVertex,
0
);
gl.vertexAttribPointer(
colorPosition,
3,
gl.UNSIGNED_BYTE,
true,
totalSizePerVertex,
2 * Float32Array.BYTES_PER_ELEMENT
);
gl.enableVertexAttribArray(positionLocation1);
gl.enableVertexAttribArray(colorPosition);
gl.clearColor(0, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT);
gl.useProgram(program1)
// 告诉webgl绘制3个点
gl.drawArrays(gl.POINTS, 0, 3)
}
main();
