前言
WebGL代码由一对着色程序组成，即顶点着色器和片段着色器。着色器代码都是在GPU中运行，它们所需的任何数据都需要发送到GPU，在GPU中读取。着色器可以通过下面4种方法获取数据：
- 属性(Attributes)和缓冲。属性仅适用于顶点着色器
- 全局变量（Uniforms）。在一次绘制中对所有顶点或者像素保持一致值。适用于顶点着色器和片段着色器
- 纹理（Textures）。从像素或纹理元素中获取的数据。适用于顶点着色器和片段着色器
- 可变量（Varyings）。顶点着色器给片段着色器传值的一种方式。给顶点着色器中可变量设置的值，会作为参考值进行内插，在绘制像素时传给片段着色器的可变量
本篇文章主要讲的是属性和缓冲。缓冲是发送到GPU的一些二进制数据序列，是GPU中的一块内存区域，可以存储任何数据。属性用来指明怎么从缓冲中获取所需数据并将它提供给顶点着色器。
属性
在 WebGL 中，属性是顶点着色器的输入，可以直接给属性赋值，也可以从缓冲中获取数据。有两种方式可以给属性赋值：
WebGLRenderingContext.vertexAttrib[1234]f[v]()。这种方式不常用，了解一下即可- 缓冲。常用的方式
下面的代码通过gl.vertexAttrib2f给属性赋值绘制一个点：
const canvas = document.getElementById('webgl')
const gl = canvas.getContext('webgl')
const vertexShaderSource = `
attribute vec2 a_position1;
void main() {
gl_Position = vec4(a_position1, 0, 1);
gl_PointSize = 10.0;
}
`
const fragmentShaderSource = `
precision mediump float;
void main() {
gl_FragColor = vec4(1,0,0.5,1);
}
`
const program = initShaders(gl, vertexShaderSource, fragmentShaderSource)
const positionLocation1 = gl.getAttribLocation(program, 'a_position1')
gl.clearColor(0, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT);
gl.useProgram(program)
gl.vertexAttrib2f(positionLocation1, 0.5, 0.5)
gl.drawArrays(gl.POINTS, 0, 1)

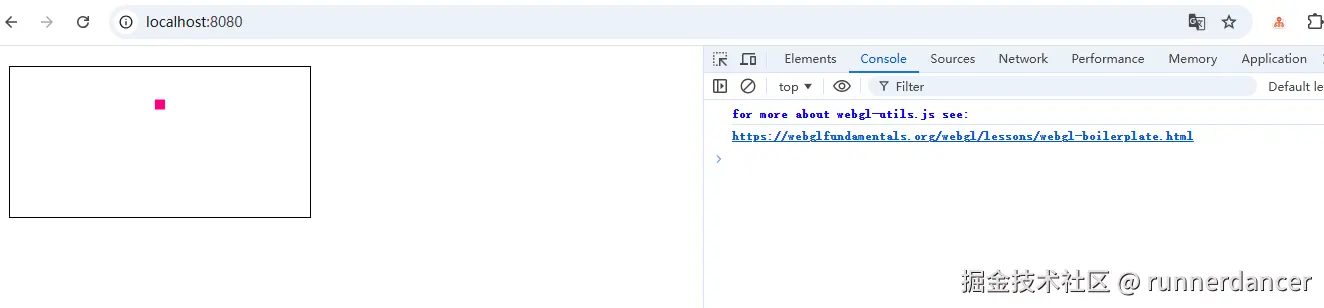

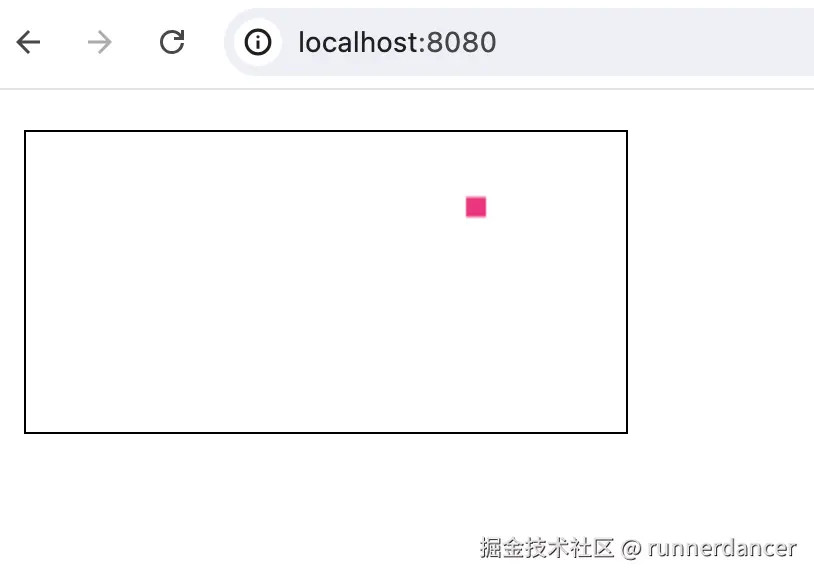

结果如下，在(0.5,0.5)坐标上绘制了一个10*10大小的点
属性在WebGL内部是怎么表示的？
如果用 JavaScript 实现，它们看起来可能像这样：
// 伪代码
const gl = {
arrayBuffer: null,
attributeValues: [
[0, 0, 0, 1],
[0, 0, 0, 1],
[0, 0, 0, 1],
[0, 0, 0, 1],
[0, 0, 0, 1],
[0, 0, 0, 1],
[0, 0, 0, 1],
[0, 0, 0, 1],
],
vertexArray: {
attributes: [
{ enable: ?, type: ?, size: ?, normalize: ?, stride: ?, offset: ?, buffer: ?, divisor: 0, },
{ enable: ?, type: ?, size: ?, normalize: ?, stride: ?, offset: ?, buffer: ?, divisor: 0, },
{ enable: ?, type: ?, size: ?, normalize: ?, stride: ?, offset: ?, buffer: ?, divisor: 0, },
{ enable: ?, type: ?, size: ?, normalize: ?, stride: ?, offset: ?, buffer: ?, divisor: 0, },
{ enable: ?, type: ?, size: ?, normalize: ?, stride: ?, offset: ?, buffer: ?, divisor: 0, },
{ enable: ?, type: ?, size: ?, normalize: ?, stride: ?, offset: ?, buffer: ?, divisor: 0, },
{ enable: ?, type: ?, size: ?, normalize: ?, stride: ?, offset: ?, buffer: ?, divisor: 0, },
{ enable: ?, type: ?, size: ?, normalize: ?, stride: ?, offset: ?, buffer: ?, divisor: 0, },
],
elementArrayBuffer: null,
},
}
上面的伪代码中：
- gl.arrayBuffer是全局变量，用来绑定目标缓冲区，就可以对缓冲区传输数据。
- gl.vertexArray就是
顶点数组对象（VAO），WebGL全局只有一个顶点数组对象，所有的着色程序都会从这个顶点数组对象中读取属性。WebGL要求顶点数组对象至少支持8个属性，上面的伪代码只列举了8个属性，vertexArray.attributes数组中的每一项都表示一个属性，每个属性都有自己的状态，包括默认值。默认情况下，属性会从attributeValues中读取值。当我们调用gl.vertexAttrib[1234]f[v]()给属性设置值时，实际上修改的就是attributeValues中的值。gl.attributeValues和gl.vertexArray.attributes中的元素是对应的，比如gl.vertexArray.attributes[0]会从gl.attributeValues[0]中读取值。
属性默认值对象（gl.attributeValues）
WebGL内部只有一个gl.attributeValues对象，这意味着所有的着色程序将共用一个gl.attributeValues。这个对象用来存放属性的默认值。可以通过调用gl.vertexAttrib[1234]f[v]()修改这个对象的值。
通过调用const positionLocation1 = gl.getAttribLocation(program, 'a_position1')，我们可以获取到属性a_position1在顶点数组vertexArray.attributes中的索引。
gl.vertexAttrib2f(positionLocation1, 0.5, 0.5)的伪代码如下：
// 伪代码
gl.vertexAttrib2f = function(location, a, b) {
const attrib = gl.attributeValues[location];
attrib[0] = a;
attrib[1] = b;
};
可以通过下面的代码验证两个着色程序共用一个attributeValues对象。
const canvas = document.getElementById('webgl')
const gl = canvas.getContext('webgl')
const vertexShaderSource1 = `
attribute vec2 a_position1;
void main() {
gl_Position = vec4(a_position1, 0, 1);
gl_PointSize = 10.0;
}
`
const fragmentShaderSource1 = `
precision mediump float;
void main() {
gl_FragColor = vec4(1,0,0.5,1);
}
`
const vertexShaderSource2 = `
attribute vec2 a_position2;
void main() {
float x2 = a_position2.x - 0.03;
float y2 = a_position2.y;
gl_Position = vec4(x2, y2, 0, 1);
gl_PointSize = 10.0;
}
`
const fragmentShaderSource2 = `
precision mediump float;
void main() {
gl_FragColor = vec4(0,0,0,1);
}
`
const program1 = initShaders(gl, vertexShaderSource1, fragmentShaderSource1)
const program2 = initShaders(gl, vertexShaderSource2, fragmentShaderSource2)
const positionLocation1 = gl.getAttribLocation(program1, 'a_position1')
// 修改attributeValues的值，共用的
gl.vertexAttrib2f(positionLocation1, 0.5, 0.5)
gl.clearColor(0, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT);
// 使用第一个着色程序绘制粉色的点
gl.useProgram(program1)
gl.drawArrays(gl.POINTS, 0, 1)
// 切换到第二个着色程序，绘制黑色的点。
gl.useProgram(program2)
gl.drawArrays(gl.POINTS, 0, 1)

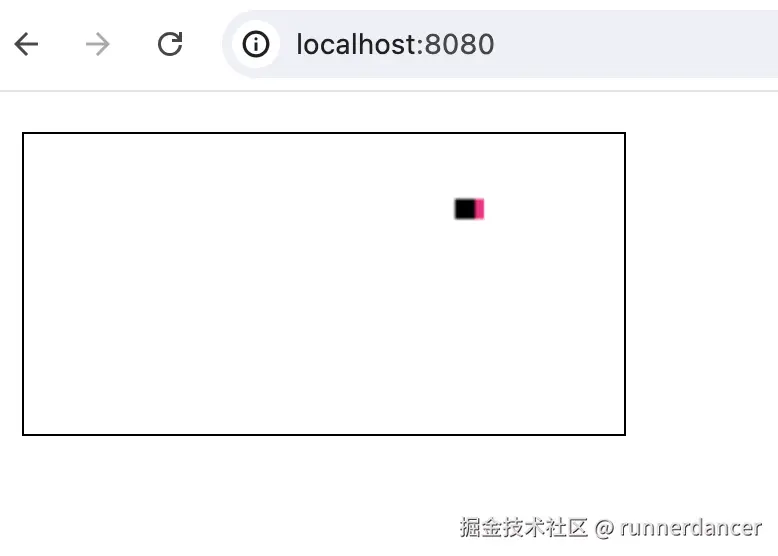

效果如下：
可以看到两个点挨着。但我们只通过gl.vertexAttrib2f(positionLocation1, 0.5, 0.5)修改过属性a_position1的值，也就是修改了attributeValues[0]的值。默认情况下，属性会从attributeValues中读取值，因此即使我们没有修改过a_position2的值，它也会从attributeValues[0]中读值，而attributeValues[0]已经被a_position1修改成[0.5,0.5,0,1]，因此a_position2读出来的也是[0.5,0.5,0,1]。
WebGL顶点数组对象(VAO)
WebGL内部只有一个顶点数组对象，即gl.vertexArray。但WebGL提供了OES_vertex_array_object扩展允许我们创建，替换vertexArray。比如在WebGL2中我们可以这样替换：
var vao = gl.createVertexArray();
gl.bindVertexArray(vao);
如果用伪代码实现，如下所示：
gl.bindVertexArray = function(vao) {
gl.vertexArray = vao ? vao : defaultVAO;
};
我们来实践一下替换VAO，首先看下面的代码：
const canvas = document.getElementById('webgl')
// 记得获取的是webgl2上下文
const gl = canvas.getContext('webgl2')
const vertexShaderSource = `
attribute vec2 a_position;
void main() {
gl_Position = vec4(a_position, 0, 1);
gl_PointSize = 10.0;
}
`
const fragmentShaderSource = `
precision mediump float;
void main() {
gl_FragColor = vec4(1,0,0.5,1);
}
`
const program = initShaders(gl, vertexShaderSource, fragmentShaderSource)
const positionLocation = gl.getAttribLocation(program, 'a_position')
gl.useProgram(program)
gl.vertexAttrib2f(positionLocation, 0.0, 0.5)
// 打开的是defaultVAO中的positionLocation属性，即默认的VAO的属性的状态。
gl.enableVertexAttribArray(positionLocation)
// var vao = gl.createVertexArray();
// gl.bindVertexArray(vao);
gl.drawArrays(gl.POINTS, 0, 1)
在上面的代码中，我们先调用gl.vertexAttrib2f修改gl.attributeValues中的值。然后调用gl.gl.enableVertexAttribArray(positionLocation)将positionLocation属性的enable状态打开。注意，这里打开的是defaultVAO的属性，即defaultVAO.attributes[positionLocation].enable = true。这里一旦打开，那么意味着属性positionLocation需要从缓冲中读取值（后面会分析这个），而我们又没有提供缓冲数据，因此WebGL渲染应该是要出错的，结果如下：
如果我们将createVertexArray那两行代码的注释去掉，如下面所示：
const canvas = document.getElementById('webgl')
// 记得获取的是webgl2上下文
const gl = canvas.getContext('webgl2')
const vertexShaderSource = `
attribute vec2 a_position;
void main() {
gl_Position = vec4(a_position, 0, 1);
gl_PointSize = 10.0;
}
`
const fragmentShaderSource = `
precision mediump float;
void main() {
gl_FragColor = vec4(1,0,0.5,1);
}
`
const program = initShaders(gl, vertexShaderSource, fragmentShaderSource)
const positionLocation = gl.getAttribLocation(program, 'a_position')
gl.useProgram(program)
gl.vertexAttrib2f(positionLocation, 0.0, 0.5)
// 打开的是defaultVAO中的positionLocation属性，即默认的VAO的属性的状态。
gl.enableVertexAttribArray(positionLocation)
var vao = gl.createVertexArray();
gl.bindVertexArray(vao);
gl.drawArrays(gl.POINTS, 0, 1)
可以发现，正常渲染，结果如下，并且是在坐标(0.0, 0.5)处绘制的。这也从侧面反映出，即使切换不同的VAO，属性还是会共用同一个gl.attributeValues对象

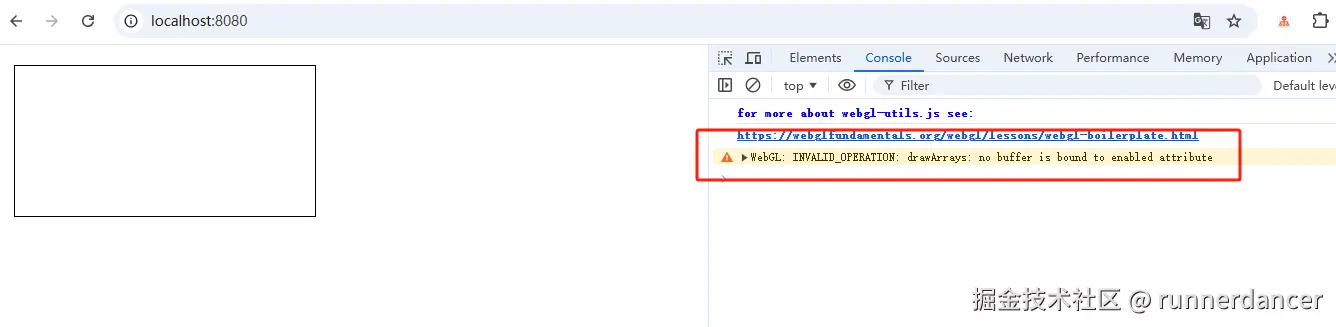

当WebGL绘制时，会从顶点数组对象中查找positionLocation属性，而新的顶点数组对象VAO.attributes[positionLocation].enable默认为false，即从属性默认值对象(gl.attributeValues对象)中读取值，而gl.attributeValues[positionLocation]已经被修改成[0.0,0.5,0,1]，所以WebGL将会在坐标(0.0, 0.5)处绘制一个点
既然顶点数组对象中的属性attributes是个数组，那么相应的就有大小，可以通过gl.getParameter(gl.MAX_VERTEX_ATTRIBS)获取WebGL支持的属性数量

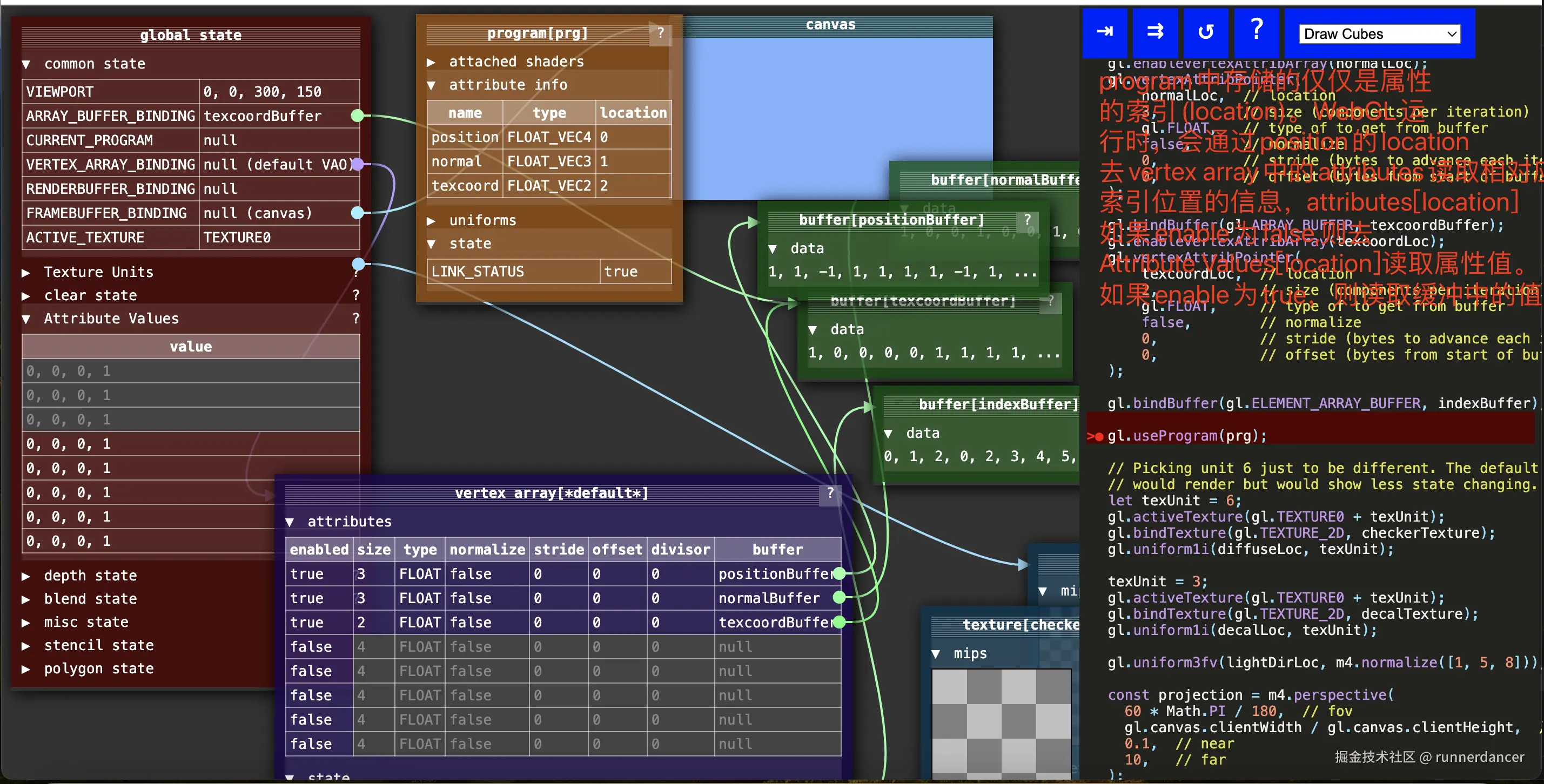

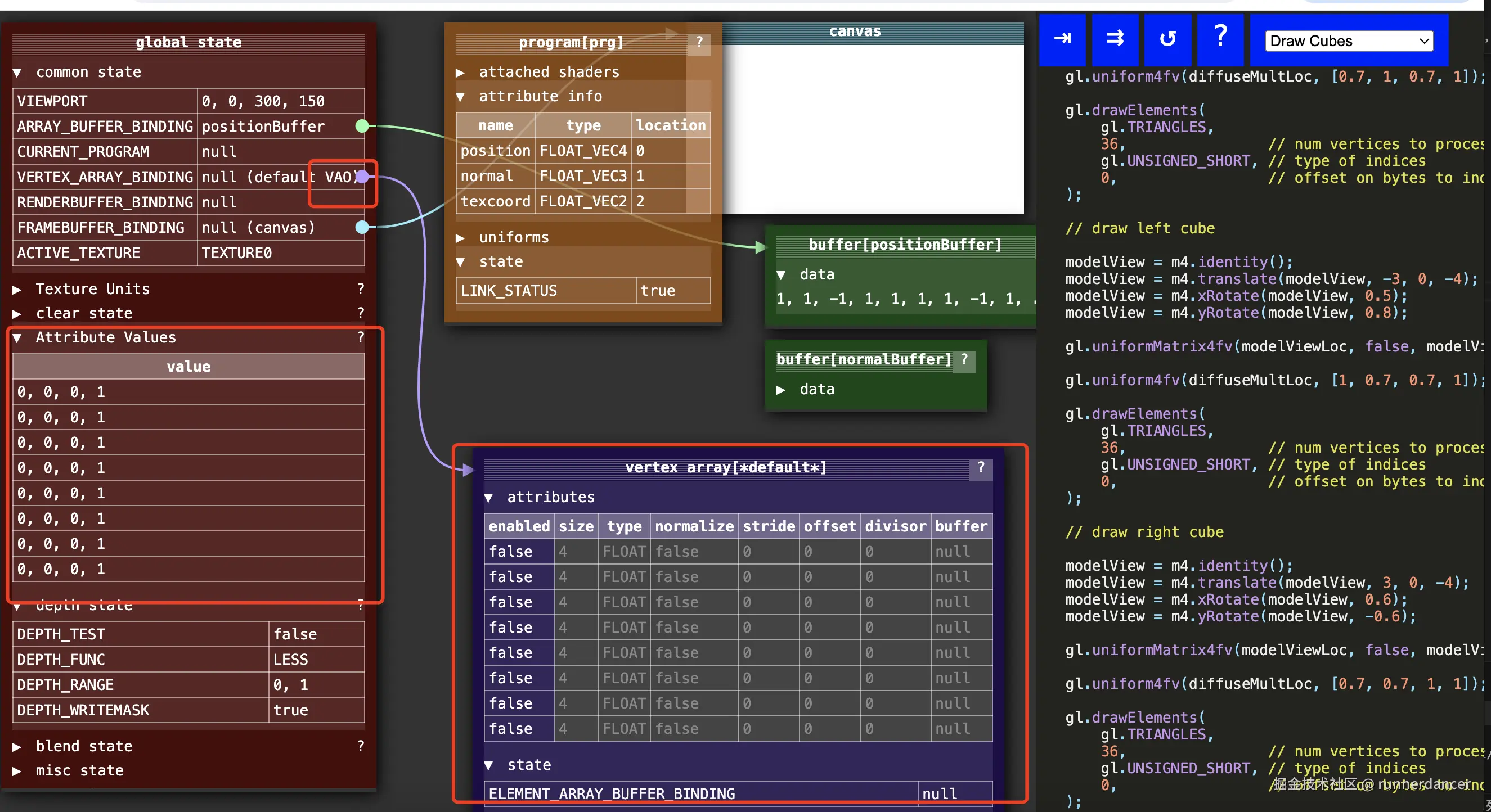

关于顶点数组对象(VAO)和attributeValues也可以通过下图直观感受到
下图中，vertex array中attributes前三个属性的enable都为true，对应的，左边Attribute Values中前三个值都被置灰了，表示不可读取
顶点数组对象(VAO)有什么好处？
为什么WebGL提供了扩展允许我们创建并替换VAO？实际上，这在一些业务场景中比较常用。
缓冲
缓冲区对象是 WebGL系统中的一块内存区域，我们可以一次性地向缓冲区对象中填充大量的顶点数据，供顶点着色器使用。
为什么需要缓冲？
在解释这个问题前，我们先来看下如何通过gl.vertexAttrib[1234]f[v]()的方式绘制多个点。
const canvas = document.getElementById('webgl')
const gl = canvas.getContext('webgl')
const vertexShaderSource1 = `
attribute vec2 a_position1;
void main() {
gl_Position = vec4(a_position1, 0, 1);
gl_PointSize = 10.0;
}
`
const fragmentShaderSource1 = `
precision mediump float;
void main() {
gl_FragColor = vec4(1,0,0.5,1);
}
`
const program1 = initShaders(gl, vertexShaderSource1, fragmentShaderSource1)
const positionLocation1 = gl.getAttribLocation(program1, 'a_position1')
const positions = [
0.0, 0.0,
0.5, 0.5,
0.5, 0.0,
]
gl.clearColor(0, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT);
gl.useProgram(program1)
for(let i = 0; i < 6;i=i+2){
console.log(i)
const x = positions[i]
const y = positions[i+1]
gl.vertexAttrib2f(positionLocation1, x, y)
gl.drawArrays(gl.POINTS, 0, 1)
}

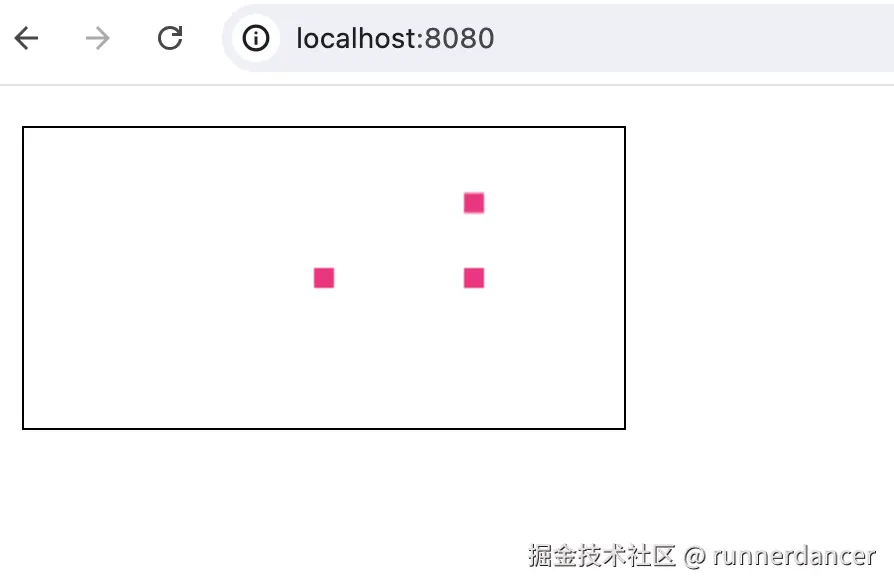

结果如下：
在上面的代码中，我们绘制三个点，for循环里调用了三次gl.vertexAttrib2f给属性传值。这意味着CPU和GPU至少有三次通信的过程。如果绘制的点有n个，就需要n次通信传值，效率低下，存在较大的性能瓶颈。
因此，更好的做法是，我们一次性往GPU发送这些顶点数据，并通过设置属性的一些状态，告诉GPU怎么读取这些顶点数据。
如何给缓冲传值
使用缓冲区对象向顶点着色器传入多个顶点的数据，需要遵循以下五个步骤。处理其他对象，比如纹理对象、帧缓冲区对象时的步骤也比较类似：
- gl.createBuffer。创建缓冲区对象。
- gl.bindBuffer。绑定缓冲区对象。
- gl.bufferData。将数据写入缓冲区对象。
- gl.vertexAttribPointer。将缓冲区对象分配给一个属性(attribute)变量，并告诉属性应该怎么读取缓冲中的数据
- gl.enableVertexAttribArray。开启属性(attribute)变量。实际上就是告诉webgl，这个属性应该从缓冲中读取数据，如果调用gl.disableVertexAttribArray关闭属性，那属性就会从attributeValues中读取值。
也太繁琐了吧！不知道你是否有很多疑问，为什么要bindBuffer？为什么要enableVertexAttribArray？vertexAttribPointer是干什么的？
别急，在介绍上面各个API前，我们先来看下如何使用缓冲绘制三个点：
const canvas = document.getElementById('webgl')
const gl = canvas.getContext('webgl')
const vertexShaderSource1 = `
attribute vec2 a_position1;
void main() {
gl_Position = vec4(a_position1, 0, 1);
gl_PointSize = 10.0;
}
`
const fragmentShaderSource1 = `
precision mediump float;
void main() {
gl_FragColor = vec4(1,0,0.5,1);
}
`
const program1 = initShaders(gl, vertexShaderSource1, fragmentShaderSource1)
const positionLocation1 = gl.getAttribLocation(program1, 'a_position1')
const positions = [
0.0, 0.0,
0.5, 0.5,
0.5, 0.0,
]
const positionBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer)
gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(positions), gl.STATIC_DRAW)
// 设置属性positionLocation1的一系列状态，告诉它应该怎么从缓冲中读取数据
gl.vertexAttribPointer(
positionLocation1, 2, gl.FLOAT, false, 0, 0)
// 告诉webgl，属性positionLocation1应该从缓冲中读取数据，而不是从attributeValues中读取数据
gl.enableVertexAttribArray(positionLocation1);
gl.clearColor(0, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT);
gl.useProgram(program1)
// 告诉webgl绘制三个点
gl.drawArrays(gl.POINTS, 0, 3)

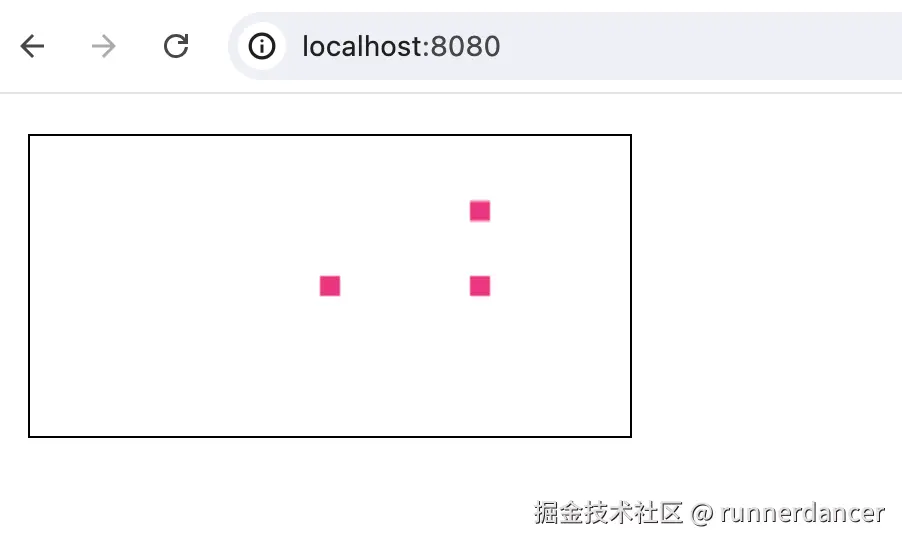

效果如下：
这次，我们调用gl.createBuffer在webgl中创建一个缓冲区对象，并调用gl.bufferData往缓冲区发送数据。然后调用gl.vertexAttribPointer告诉属性应该怎么读取值。
那为什么使用缓冲需要这么繁琐的步骤呢？实际上，在webgl内部维护了一系列的全局状态，类似指针，比如gl.ARRAY_BUFFER就是用来操作缓冲。当调用gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer)时，实际上就是将全局的gl.ARRAY_BUFFER指向positionBuffer这个内存区域。后续对gl.ARRAY_BUFFER的操作都是对positionBuffer内存的操作，除非调用gl.bindBuffer重新绑定到其他内存区域。gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(positions), gl.STATIC_DRAW)就是给positionBuffer内存设置数据。
gl.bindBuffer伪代码如下：
// 伪代码
gl.bindBuffer = function(target, buffer) {
switch (target) {
case ARRAY_BUFFER:
gl.arrayBuffer = buffer;
break;
case ELEMENT_ARRAY_BUFFER;
gl.vertexArray.elementArrayBuffer = buffer;
break;
...
};
gl.bufferData = function(target, data, type) {
gl.arrayBuffer = data;
...
};
因此，调用gl.bufferData给缓冲区传数据前，一定要先确保已经调用gl.bindBuffer绑定了正确的缓冲区。
gl.vertexAttribPointer 用来设置几乎所有其它属性设置。它实现起来像这样：
// 伪代码
gl.vertexAttribPointer = function(location, size, type, normalize, stride, offset) {
const attrib = gl.vertexArray.attributes[location];
attrib.size = size;
attrib.type = type;
attrib.normalize = normalize;
attrib.stride = stride ? stride : sizeof(type) * size;
attrib.offset = offset;
attrib.buffer = gl.arrayBuffer; // !!!! <-----
};
注意，当我们调用 gl.vertexAttribPointer 时，attrib.buffer 会被设置成当前 gl.arrayBuffer 的值。属性就会自动绑定到缓冲区。因此，在调用gl.vertexAttribPointer设置属性的状态前，务必确保已经调用了gl.bindBuffer绑定了正确的缓冲区。
gl.enableVertexAttribArray伪代码如下：
// 伪代码
gl.enableVertexAttribArray = function(location) {
const attrib = gl.vertexArray.attributes[location];
attrib.enable = true;
};
gl.disableVertexAttribArray = function(location) {
const attrib = gl.vertexArray.attributes[location];
attrib.enable = false;
};
attrib.enable设置成true，告诉webgl属性需要从缓冲中读取数据。设置成false，告诉wegbl属性需要从attributeValues中读取数据。
下面可以通过一个例子来验证一下gl.enableVertexAttribArray的作用。
const canvas = document.getElementById('webgl')
const gl = canvas.getContext('webgl')
const vertexShaderSource1 = `
attribute vec2 a_position1;
void main() {
gl_Position = vec4(a_position1, 0, 1);
gl_PointSize = 10.0;
}
`
const fragmentShaderSource1 = `
precision mediump float;
void main() {
gl_FragColor = vec4(1,0,0.5,1);
}
`
const program1 = initShaders(gl, vertexShaderSource1, fragmentShaderSource1)
const positionLocation1 = gl.getAttribLocation(program1, 'a_position1')
const positions = [
0.0, 0.0,
]
const positionBuffer = gl.createBuffer();
console.log('position...',positionBuffer)
gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer)
gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(positions), gl.STATIC_DRAW)
// 设置属性positionLocation1的一系列状态，告诉它应该怎么从缓冲中读取数据
gl.vertexAttribPointer(
positionLocation1, 2, gl.FLOAT, false, 0, 0)
// 告诉webgl，属性positionLocation1应该从缓冲中读取数据，而不是从attributeValues中读取数据
gl.enableVertexAttribArray(positionLocation1);
// 当调用enableVertexAttribArray告诉属性从缓冲读取数据，即使再调用vertexAttrib2f设置属性的值，也没用
// 属性依旧会从缓冲中读取数据
gl.vertexAttrib2f(positionLocation1, 0.5, 0.5)
gl.clearColor(0, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT);
gl.useProgram(program1)
// 告诉webgl绘制1个点
gl.drawArrays(gl.POINTS, 0, 1)
// 告诉属性不要再从缓冲中读取数据
gl.disableVertexAttribArray(positionLocation1);
gl.drawArrays(gl.POINTS, 0, 1)

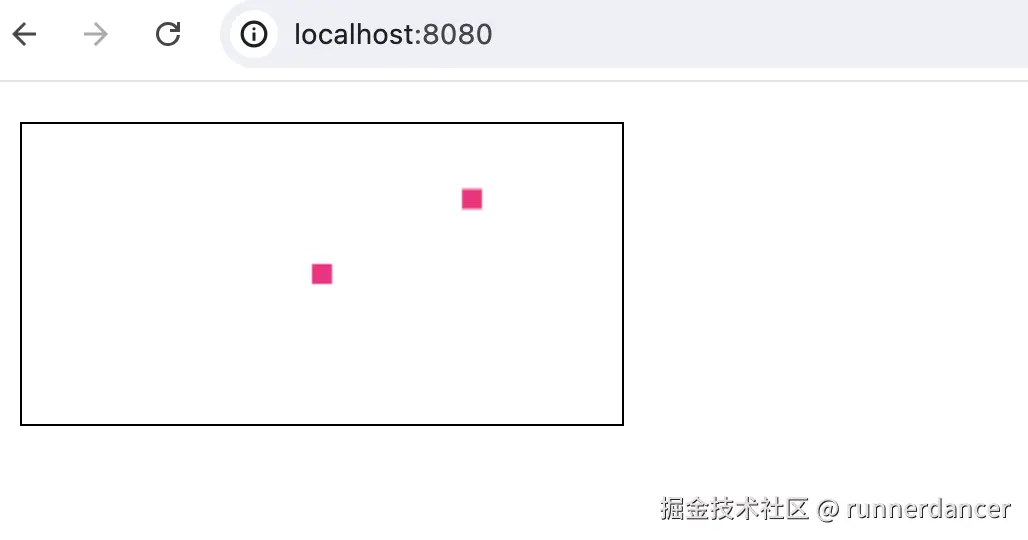

我们首先使用缓冲中的数据在(0.0,0.0)处绘制一个点。然后调用gl.disableVertexAttribArray(positionLocation1)告诉WebGL不要从缓冲中读取数据，因此第二次调用gl.drawArrays时，WebGL使用gl.attributeValues中的值，即(0.5,0.5)。
如何通过缓冲传递坐标和颜色值？
缓冲中不仅可以存储坐标数据，还可以存储颜色，法向量坐标等数据。我们通过一个demo实践一下，如何利用缓冲存储一个点的坐标和颜色值。 下面的代码中，positions每5个数字存储一个点的坐标和颜色数据，其中前两个数字表示坐标，后面三个数字表示这个点的颜色值。
const canvas = document.getElementById('webgl')
const gl = canvas.getContext('webgl')
const vertexShaderSource1 = `
attribute vec2 a_position;
attribute vec3 a_color;
varying vec3 v_color;
void main(){
v_color = a_color;
gl_PointSize = 10.0;
gl_Position = vec4(a_position, 0.0, 1.0);
}
`
const fragmentShaderSource1 = `
precision mediump float;
varying vec3 v_color;
void main(){
gl_FragColor = vec4(v_color, 1.0);
}
`
const program1 = initShaders(gl, vertexShaderSource1, fragmentShaderSource1)
const positionLocation1 = gl.getAttribLocation(program1, 'a_position')
const colorPosition = gl.getAttribLocation(program1, 'a_color')
let positions = [
// x y r g b 前面两个代表坐标，后面三个代表颜色rgb的值
-0.5, 0.0, 1.0, 0.0, 0.0,
0.5, 0.0, 0.0, 1.0, 0.0,
0.0, 0.8, 0.0, 0.0, 1.0
]
positions = new Float32Array(positions)
const FSIZE = positions.BYTES_PER_ELEMENT // 4
const positionBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer)
gl.bufferData(gl.ARRAY_BUFFER, positions, gl.STATIC_DRAW)
// 设置属性positionLocation1的一系列状态，告诉它应该怎么从缓冲中读取数据
// 定义点的信息
gl.vertexAttribPointer(
positionLocation1,
2, // size，attribute变量的长度(vec2)
gl.FLOAT, // type, buffer的数据类型
false,
5 * FSIZE, // 每个点的信息所占的bytes
0
);
gl.vertexAttribPointer(
colorPosition,
3, // size，attribute变量的长度(vec3)
gl.FLOAT,
false,
5 * FSIZE,
2 * FSIZE
);
// 告诉webgl，属性positionLocation1应该从缓冲中读取数据，而不是从attributeValues中读取数据
gl.enableVertexAttribArray(positionLocation1);
gl.enableVertexAttribArray(colorPosition);
gl.clearColor(0, 0, 0, 0)
gl.clear(gl.COLOR_BUFFER_BIT);
gl.useProgram(program1)
// 告诉webgl绘制3个点
gl.drawArrays(gl.POINTS, 0, 3)
gl.drawArrays(gl.TRIANGLES, 0, 3);

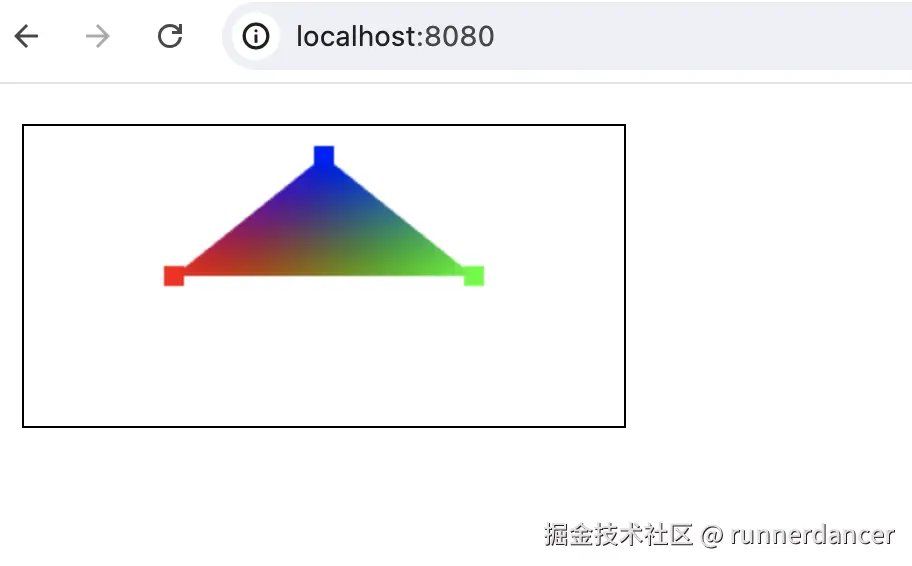

结果如下：
总结
本篇文章介绍了属性和缓冲的基本概念和作用，并深入剖析了顶点数组对象(VAO)和AttributeValues。学习了通过gl.vertexAttrib[1234]fv和缓冲给属性传值。通过伪代码的方式学习WebGL内部的工作原理。
