概述

这是一个很常见需求，游戏场景中往往需要展现炫酷的霓虹灯，各种led灯，或需要光照渲染氛围的朦胧光效。

材质发光

three中的材质可分为自发光材质和不发光材质，发光材质即使在没有光的场景中依然清晰可见（需要设置发光的颜色如果是黑色依然不可见），而不发光材质在无光时是一片黑色。

react-three中常见的发光材质是MeshBasicMaterial和MeshStandardMaterial

<mesh>
    <boxGeometry args={[2, 2, 2]} />
    <meshBasicMaterial color="white" emissive="orange" emissiveIntensity={1} />
</mesh>

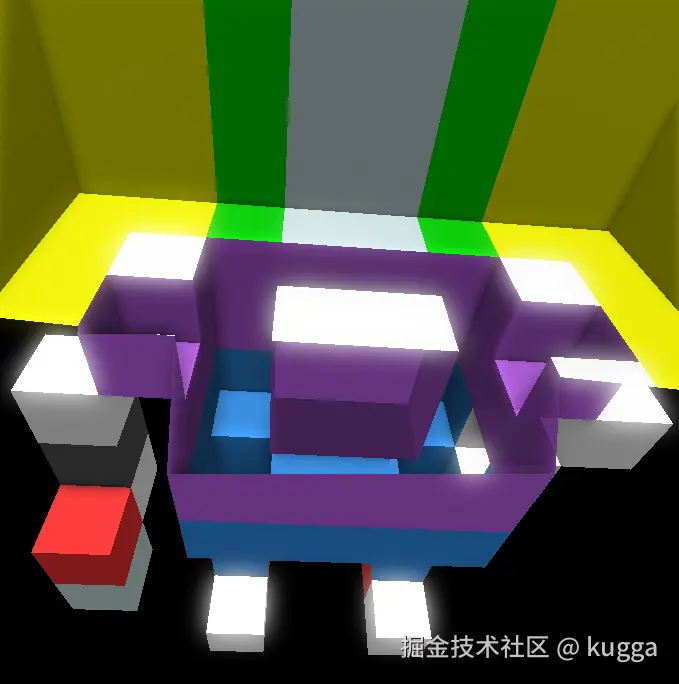

上面的代码实现了一个发出黄色光的白球，黄光强度是1。


在线示例

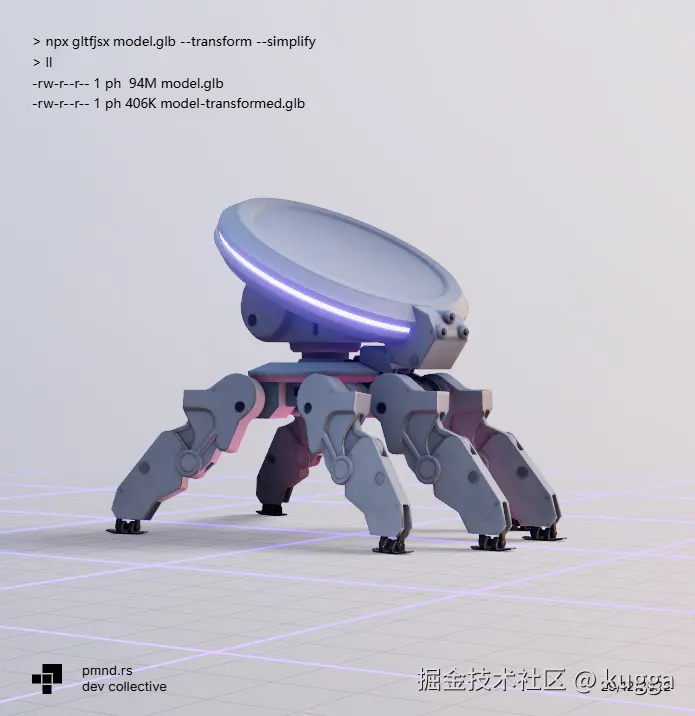

你也可以加载模型直接修改模型的发光效果和材质。

 const { scene, nodes } = useGLTF(path);
    useLayoutEffect(() => {
      scene.traverse((obj) => {
        if (obj instanceof Mesh) {
          obj.material.emissive = 'white'
          obj.material.emissiveIntensity=10
        }
      });
    }, [scene, map]);

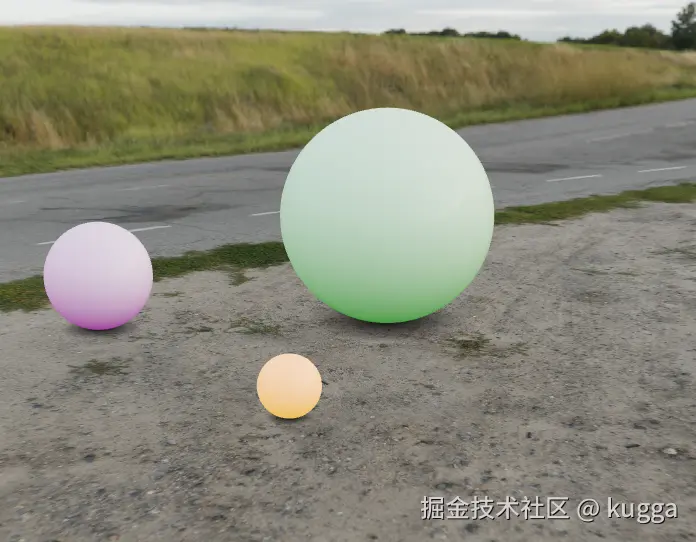

光晕效果

<Billboard>组件:

  • Billboard是@react-three/drei的组件 ，它可以将物体始终面向相机。这对实现发光效果很重要，我们不需要构建一个三维的发光体，只需要构建一个二维的发光体，让它一直朝着镜头。这样确保用户总能看到发光效果。

<LayerMaterial> 材质体:

  • LayerMaterial 是一种多层材质，通过叠加不同的 Depth 层来实现发光效果。这个材质设置了：
  • transparent: true：使材质具有透明效果。
  • depthWrite: false：禁止深度写入，这样材质不会影响深度缓冲，可以避免深度遮挡，确保发光效果在其他物体之前渲染。
  • 自定义 blending（混合模式）：使用 THREE.CustomBlending 和 blendEquation、blendSrc、blendDst 设置来控制如何将每个层的颜色叠加在一起。这些设置确保不同层的颜色和透明度能混合在一起，产生柔和的发光效果。

<Depth> 层:

  • Depth 是一种可以实现深度渐变的材质，通常用于模拟光的散射效果。这里每个 Depth 层代表一种发光的深度效果，通过 colorA 和 colorB 控制颜色的渐变，alpha 控制透明度。
  • 每个 Depth 层的属性设置有所不同，组合起来可以产生分散的发光效果。
  • 参数解读：
    • colorA 和 colorB：用于控制发光颜色的渐变，例如从 colorA 到 colorB 的渐变，其中 colorB 被设置为黑色以营造出从明亮到暗淡的效果。
    • alpha：控制透明度，让光晕效果更柔和。
    • mode：混合模式，如 normal 和 add。
    • near 和 far：控制每一层的深度范围。不同层的 near 和 far 设置产生不同的层次效果，使光晕看起来更自然
const Glow = ({ color, scale = 0.5, near = -2, far = 1.4 }) => (
  <Billboard>
    <mesh>
      <circleGeometry args={[2 * scale, 16]} />
      <LayerMaterial
        transparent
        depthWrite={false}
        blending={THREE.CustomBlending}
        blendEquation={THREE.AddEquation}
        blendSrc={THREE.SrcAlphaFactor}
        blendDst={THREE.DstAlphaFactor}>
        <Depth colorA={color} colorB="black" alpha={1} mode="normal" near={near * scale} far={far * scale} origin={[0, 0, 0]} />
        <Depth colorA={color} colorB="black" alpha={0.5} mode="add" near={-40 * scale} far={far * 1.2 * scale} origin={[0, 0, 0]} />
        <Depth colorA={color} colorB="black" alpha={1} mode="add" near={-15 * scale} far={far * 0.7 * scale} origin={[0, 0, 0]} />
        <Depth colorA={color} colorB="black" alpha={1} mode="add" near={-10 * scale} far={far * 0.68 * scale} origin={[0, 0, 0]} />
      </LayerMaterial>
    </mesh>
  </Billboard>
)


示例地址

点光源

在场景中添加一个点光源，它会照亮周围，它是不可见的但可以看到周围被照亮的物体。当它与后处理的光晕效果结合时表现力更强。

<pointLight ref={light} intensity={1} color={[10, 2, 5]} distance={2.5} />


在线示例

后处理

光晕效果

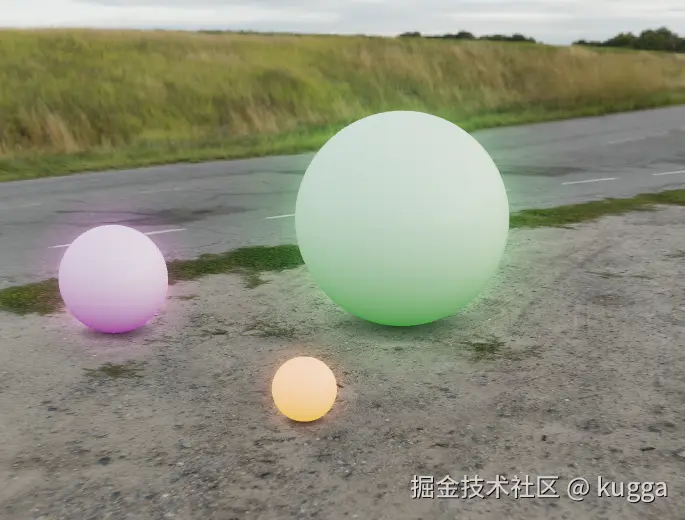

这应该是最简单的实现了，只需要添加上后处理效果的绽光组件Bloom就可以实现。 它会极大的加强光线的表现力，让光照更有层次，有晕染开的效果。

      <EffectComposer>
        <Bloom luminanceThreshold={2} mipmapBlur />
        <ToneMapping />
      </EffectComposer>

比起前面Billboard组件实现的Glow，它更加简单自然。但是性能消耗也大。


关于Bloom效果具体参数参见官方文档

上帝射线

顾名思义，上帝登场时一定从天际投射出一道光线照在他身上，以此来表现祂宗教上的神性。 GodRays组件从某个物体上投射出一道光线，可以设置其曝光程度，和衰减速率。

核心代码如下：

import { EffectComposer, GodRays } from '@react-three/postprocessing'

function Screen() {
  const [material, set] = useState()
  return (
    <>
      <Emitter ref={set} />
      {material && (
        <EffectComposer disableNormalPass multisampling={8}>
          <GodRays sun={material} exposure={0.34} decay={0.8} blur />
          <Bloom luminanceThreshold={0} mipmapBlur luminanceSmoothing={0.0} intensity={1} />
        </EffectComposer>
      )}
    </>
  )
}

image.png 在线测试地址
