WebGL 绘制矩形的几种方法

亦黑迷失
227 阅读5分钟

前言

之前我们已经在《WebGL 使用缓冲区绘制点线面》中通过缓冲区绘制了 webgl 中的基本图元 —— 点、线段和三角形，本文则主要介绍 webgl 中绘制矩形的几种方式。

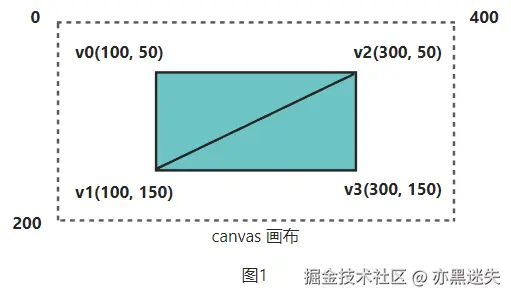

一个矩形可以由 2 个三角形拼接而成，本文的目标是在一个宽为 400，高为 200 的 canvas 画布上，居中绘制一个长为 200，高为 100 的矩形：


具体的实现可以通过顶点法或是索引法，下面分别介绍。

顶点法

gl.TRIANGLES

在《WebGL 使用缓冲区绘制点线面》一文中我们绘制三角形使用的都是顶点法，绘制图 1 所示的矩形，只需要让写入缓冲区的数据 points 中传入的数据由原本的代表 3 个点坐标信息的 6 个元素，增加到代表 6 个点坐标信息的 12 个元素。注意，我们这只是绘制了 1 个二维的平面，webgl 主要是绘制三维图形的，在三维图形中，1 个面可能是面向我们的“正面”，也可能是“背面”。一般在输入正面的顶点信息时，都是按照逆时针的顺序输入。反之，背面则是按照顺时针的顺序：

const points = new Float32Array([
  100, 50, 100, 150, 300, 50, 100, 150, 300, 150, 300, 50
])

然后在执行绘制时，让第 3 个参数，即绘制时需要用到的点的数量改为 6：

gl.drawArrays(gl.TRIANGLES, 0, 6)

即可绘制出矩形：

不难发现，v1、v2 点我们传入了 2 次。

坐标转换

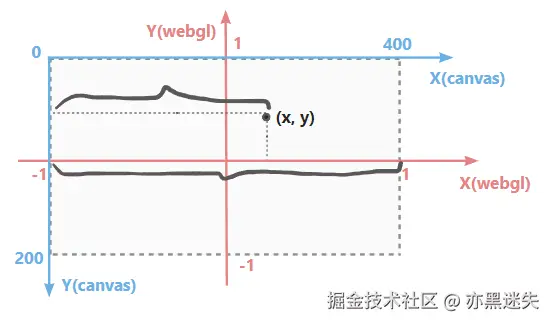

与 《WebGL 使用缓冲区绘制点线面》中使用 webgl 坐标系不同，这次传入 points 的数据我采用的是 canvas 坐标系，这就需要对传入的数据进行坐标的转换，因为最终传给 gl_Position 的数据还得是参照 webgl 坐标系。转换的关键，就在于比例 —— 假设有 1 点，其 webgl 坐标系下的坐标为 (x, y)，那么就 x 轴为例，这个点到 canvas 画布的最左边的距离，与 canvas 画布的宽度的比例，无论在哪个坐标系下，应该是一样的。


canvas 画布的宽高我通过 uniform 变量 uCanvasSize 传入：

const uCanvasSize = gl.getUniformLocation(program, 'uCanvasSize')
gl.uniform2f(uCanvasSize, canvas.width, canvas.height)
x 轴

我们现在传给 aPosition 的值都是 canvas 坐标系的值，所以在 canvas 坐标系中，点 (x, y) 到 canvas 画布的最左边的距离，为 aPosition.x。其与 canvas 画布的宽度的比例，为 aPosition.x / uCanvasSize.x；

在 webgl 坐标系中，点 (x, y) 到 canvas 画布的最左边的距离，为 1+x。其与 canvas 画布的宽度的比例，为 (1+x) / 2；

它们的比例应该是相同的，即 (1+x) / 2 = aPosition.x / uCanvasSize.x，则 x = aPosition.x * 2 / uCanvasSize.x - 1。

y 轴

同理可得，点 (x, y) 到 canvas 画布的最上边的距离，与 canvas 画布的高度的比例也是相同的。 即 aPosition.y / uCanvasSize.y = (1-y) / 2，可推导出 y = 1 - aPosition.y * 2 / uCanvasSize.y。

gl.TRIANGLE_STRIP

如果选择使用三角带绘制，则只需传入 4 个点的坐标信息，绘制时第 1 个三角形使用 v0、v1、v2；第 2 个三角形使用 v1、v2，v3 绘制：

const points = new Float32Array([100, 50, 100, 150, 300, 50, 300, 150])
gl.drawArrays(gl.TRIANGLE_STRIP, 0, 4)

gl.TRIANGLE_FAN

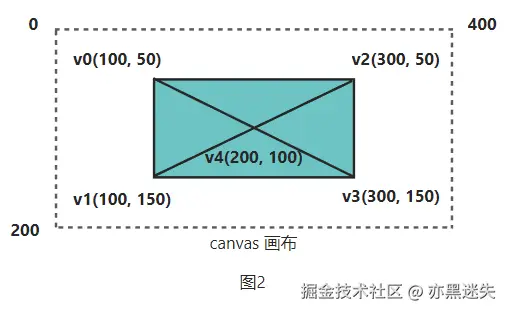

如果图元使用三角扇，则需要新增 1 个点 v4，坐标为 (200, 100)：


绘制时，v4、v0、v1 绘制一个三角形，v4、v1、v3 绘制一个三角形，v4、v3、v2 绘制一个三角形，v4、v2、v0 绘制一个三角形，所以 v0 需要传入 2 次：

const points = new Float32Array([
  200, 100, // v4
  100, 50,  // v0
  100, 150, // v1
  300, 150, // v3
  300, 50,  // v2
  100, 50   // v0
])
gl.drawArrays(gl.TRIANGLE_FAN, 0, 6)

索引法

通过上文可以看出，在使用顶点法时，向缓冲区存入的顶点数据，会有重复的情况。如果绘制的图形比较复杂，重复的数据就会占用更多的内存，我们可以通过索引法来解决这一问题。

索引法在绘制时使用的方法为gl.drawElements(mode, count, type, offset)：

  • mode 同 gl.drawArrays() 中的第 1 个参数，用于指定图元类型，我就以传入 gl.TRIANGLES 为例，介绍索引法的用法；
  • count 用于指定绘制图形的顶点个数。我们要绘制矩形，图元又为 gl.TRIANGLES，所以需要 6 个点；
  • type 指定索引缓冲区中数据的格式，常用值为 gl.UNSIGNED_BYTE（数据范围从 0 到 255，即 8 位无符号整数） 和 gl.UNSIGNED_SHORT（数据范围从 0 到 65535，即 16 位无符号整数）；
  • offset 为索引数组中开始绘制的位置，以字节单位。

使用索引法时，points 中只需要 4 个点的坐标信息即可：

const points = new Float32Array([
  100, 50,  // v0
  100, 150, // v1
  300, 50,  // v2
  300, 150  // v3
])

另外我们需要创建顶点索引缓冲区对象，绑定时传入 gl.ELEMENT_ARRAY_BUFFER：

const elementBuffer = gl.createBuffer()
gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, elementBuffer)

向缓冲区写入的顶点的索引数据，使用 new Uint8Array() 传入，让数据格式为 8 位无符号整型：

gl.bufferData(
  gl.ELEMENT_ARRAY_BUFFER,
  new Uint8Array([0, 1, 2, 1, 3, 2]),
  gl.STATIC_DRAW
)

绑定了 gl.ELEMENT_ARRAY_BUFFER 的缓冲区是不需要进行分配或激活 attribute 变量的操作的，直接执行绘制即可：

gl.drawElements(gl.TRIANGLES, 6, gl.UNSIGNED_BYTE, 0)
