WebGL 使用缓冲区绘制点线面

亦黑迷失
367 阅读6分钟

之前我们学习了如何动态地绘制一个点，本文就以之为基础，继续介绍如何使用 webgl 绘制多个点，进而绘制最简单，同时也是最稳定的面 —— 三角面。其实 webgl 中的三维模型都是由一个个的小三角面组合而成的，要绘制面，首先需要绘制多个点，然后再连点成线，最后在线性图形内部逐个片元填上颜色就形成了面。

绘制 3 个点

准备缓冲区对象

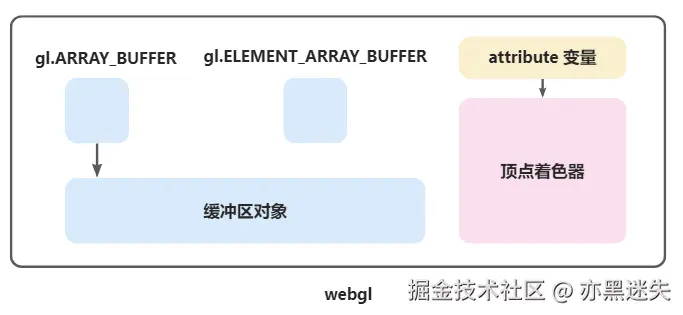

要绘制多个点，就不太好像绘制 1 个点的时候那样使用 gl.vertexAttrib4f() 直接将顶点数据传递给着色器。而是需准备一个容器来存储各个顶点的数据，这个容器就是缓冲区对象，它是 webgl 中的一块内存区域，之后就可以通过缓冲区对象一次性向着色器传入多个顶点数据：

const buffer = gl.createBuffer()

webgl 可以通过绑定点 —— gl.ARRAY_BUFFER 或 gl.ELEMENT_ARRAY_BUFFER —— 操控全局范围内的许多数据，可以把绑定点想象成一个 webgl 内部的全局变量。通过 bindBuffer() 方法将缓冲区对象绑定到绑定点：

gl.bindBuffer(gl.ARRAY_BUFFER, buffer)
  • 第 1 个参数 target 传递 gl.ARRAY_BUFFER 意为缓冲区存储的是顶点的数据（顶点坐标等）。如果传递 gl.ELEMENT_ARRAY_BUFFER 表明存储的数据是顶点的索引值；
  • 第 2 个参数就是创建好的缓冲区对象。


将数据存入缓冲区对象

准备好了缓冲区，就可以使用 gl.bufferData()往里面放顶点数据了：

const points = new Float32Array([-0.5, -0.5, 0, 0.5,  0.5, -0.5])
gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW)
  • 第 1 个参数 target 同 bindBuffer() 的第 1 个参数保持一致；
  • 第 2 个参数就是要保存的数据。在 js 中是可以往普通数组里放各种类型的数据的，如果直接使用普通数组存放顶点数据，webgl 处理起来肯定就比较麻烦，所以 webgl 中缓冲区对象接收的是类型化数组，诸如使用 new Float32Array() 来创建，其元素都是单精度 32 bit 的浮点数，如果你不懂这是啥意思，可以简单理解为这个数组里的元素在计算机中存储时，都是用 32 位来表示的小数；
  • 第 3 个参数表示如何使用缓冲区对象中的数据，gl.STATIC_DRAW 表示写入一次，多次绘制，这种模式下，数据在缓冲区中保持不变，适合那些不经常更改的静态数据，如渲染的是建筑物、地形等。该参数用于帮助 webgl 优化操作，还可以传 gl.STREAM_DRAW（数据被写入一次，但仅用于几次绘制操作，之后可能不再使用或会被新的数据覆盖，如渲染水流、烟雾时） 或 gl.DYNAMIC_DRAW（数据会被频繁写入和绘制使用，数据是一次性的或短暂使用的，如爆炸效果）。即使传入错误的值，也仅仅是会降低程序运行的效率。

至此，我们已经把 js 中的顶点数据传给了 webgl 中的缓冲区对象。

设置 attribute 变量

接着就是使用 vertexAttribPointer()，让显卡从当前绑定到 gl.ARRAY_BUFFER 的缓冲区对象中去读取顶点数据，分配给 attribute 变量 aPosition：

// 代码片段一
gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0)

vertexAttribPointer() 方法有好几个参数：

  • 第 1 个是 attribute 的存储位置；
  • 第 2 个参数为每个顶点的分量个数，从 1 到 4，缺失的分量会自动补全。比如此处为每 2 个元素代表一个点，则第 3 个分量值自动设为 0，第 4 个分量值为 1；
  • 第 3 个用于指定数据的格式，我们在 buffer 里存的数据都是单精度 32 位浮点数，所以这里传的枚举值为 gl.FLOAT（浮点型）；
  • 第 4 个表示是否将值归一化，当第 3 个参数传了 gl.FLOAT 时该参数无效，直接传 false 即可；
  • 对于第 5、6 个参数，此处先均为 0，在文章的最后介绍绘制不同大小的点时再对它们进行说明。

激活 attribute 变量与绘制

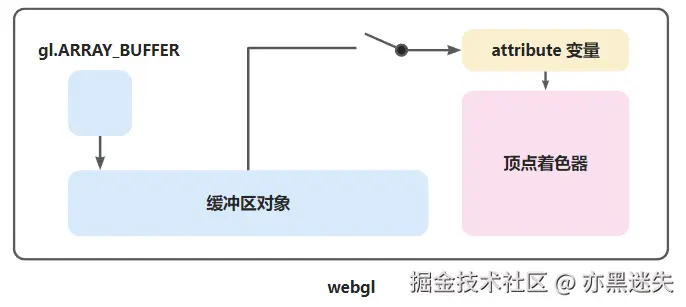

至此，缓冲区对象和 attribute 变量 aPosition 之间的连接，可以想象成还有个开关没有闭合：


需要激活 attribute 变量：

 gl.enableVertexAttribArray(aPosition)

最后执行绘制，传入的 3 表示要绘制 3 个点：

gl.drawArrays(gl.POINTS, 0, 3)

绘制三角形与三角面

绘制好了 3 个点，再绘制三角形或三角面就很简单了。首先可以将控制点大小的 gl_PointSize = 24.0; 删除，它已经无效了。

三角形

在绘制三角形时只需将传给 gl.drawArrays() 的第 1 个参数，绘制方式 mode 改为 gl.LINE_LOOP，表示绘制的是闭合线条即可：

gl.drawArrays(gl.LINE_LOOP, 0, 3)

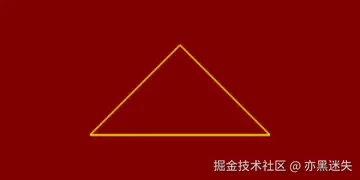

效果如下：

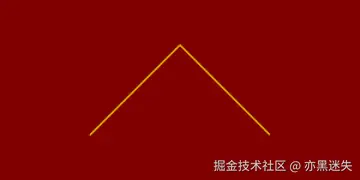

如果传 gl.LINE_STRIP 则绘制的是一系列连接的线段，但是最后 1 个点到第 1 个点之间不会连接：

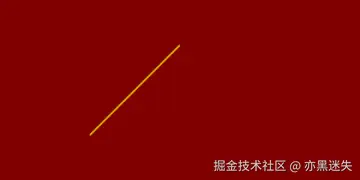

如果传 gl.LINES 则是每 2 个点绘制 1 个线段。我们提供了 3 个点，所以只会画 1 条线段：


三角面

绘制三角面就是将 mode 改为 gl.TRIANGLES 即可：

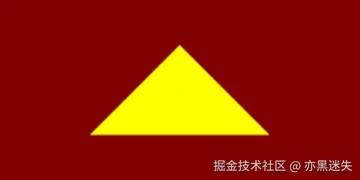

gl.drawArrays(gl.TRIANGLES, 0, 3)


三角带

另外，mode 还可以传递 gl.TRIANGLE_STRIP 表明绘制的是一系列条带状的三角面，比如 points 添加一个顶点的数据，并且在 gl.drawArrays() 绘制时，第 3 个参数指定需要用到 4 个点：

const points = new Float32Array([0,0.5,-0.5,-0.5,1,0.5,0.5,-0.5])
gl.drawArrays(gl.TRIANGLE_STRIP, 0, 4)

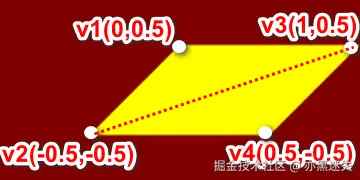

则效果如下，其绘制的三角面数量为顶点数 - 2：


三角扇

如果传入的 mode 为 gl.TRIANGLE_FAN，然后将顶点数据做些修改：

const points = new Float32Array([0, -0.5, -0.5, 0.3, 0, 0.5, 0.5, 0.3])
gl.drawArrays(gl.TRIANGLE_FAN, 0, 4)

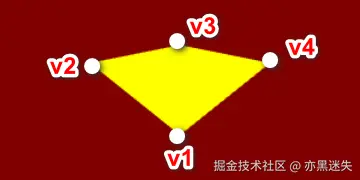

则绘制的会是三角扇，其绘制的三角面数量也为顶点数 - 2：


绘制不同大小的点

如果要绘制多个大小不同的点，该怎么办呢？此时可以设置个 attribute 变量 aPointSize 赋给 gl_PointSize：

<script type="notjs" id="vsSource">
  attribute vec4 aPosition;
  attribute float aPointSize;
  void main() {
  // 点的坐标
  gl_Position = aPosition;
  // 点的大小
  gl_PointSize = aPointSize;
  }
</script>

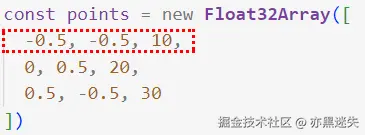

更改 points 的值，使其不仅包含顶点位置属性（下面数组中每一行的前两个元素），也包含顶点大小属性（下面数组中每一行的第 3 个元素）：

const points = new Float32Array([
    -0.5, -0.5, 10,
    0, 0.5, 20,
    0.5, -0.5, 30
])

然后同样需要获取 aPointSize 的内存地址，并通过 vertexAttribPointer() 使其赋值：

// 代码片段二
const aPointSize = gl.getAttribLocation(program, 'aPointSize')
// 获取 points 中每个元素所占用的字节数
const BYTES = points.BYTES_PER_ELEMENT // 4

gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, BYTES * 3, 0)
gl.enableVertexAttribArray(aPosition)

gl.vertexAttribPointer(aPointSize, 1, gl.FLOAT, false, BYTES * 3, BYTES * 2)
gl.enableVertexAttribArray(aPointSize)

数据偏移

现在来介绍下之前没有说的 vertexAttribPointer() 的第 5、6 个参数：

  • 第 5 个参数用于以字节为单位指定连续顶点属性开始之间的偏移量 (即数组中一行长度)：


points 是 new Float32Array 得到的强类型数组，其有个属性 BYTES_PER_ELEMENT 可以获取数组中每个元素所占用的字节数，因为是 32 位浮点数，所以也就是 32 / 8 = 4 字节。代码片段一对应的 points 里只有顶点位置属性，是紧密打包的，没有交错属性，所以传 0（或者也可以传 BYTES * 2）；代码片段二对应的 points 则是每 3 个元素描述一个顶点，所以传 BYTES * 3。

  • 第 6 个参数指定数据的偏移量。数组中一行的开头就是位置属性，所以涉及 aPosition 时，代码片段一和代码片段二都传了 0；而顶点大小属性，则是数组中一行的第 3 个元素，前面还有 2 个元素， 所以在代码片段二中，设置 aPointSize 时传入的是 BYTES * 2。
