基于MPPT的风力机发电系统simulink建模与仿真

1.课题概述

       基于MPPT的风力机发电系统simulink建模与仿真。MPPT使用S函数编写实现。基于最大功率点跟踪（Maximum Power Point Tracking, MPPT）技术的风力机发电系统是一种旨在最大限度地利用风能、提高风力发电效率的先进控制系统。

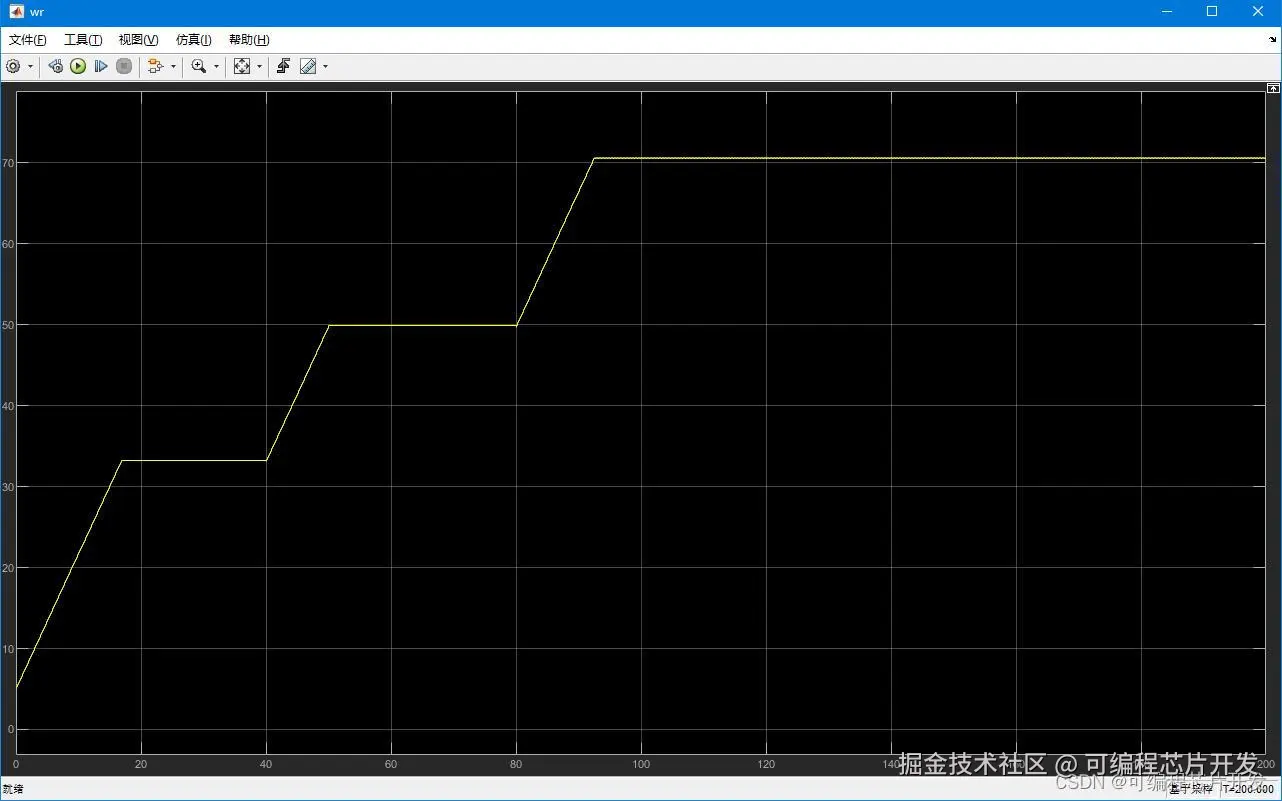

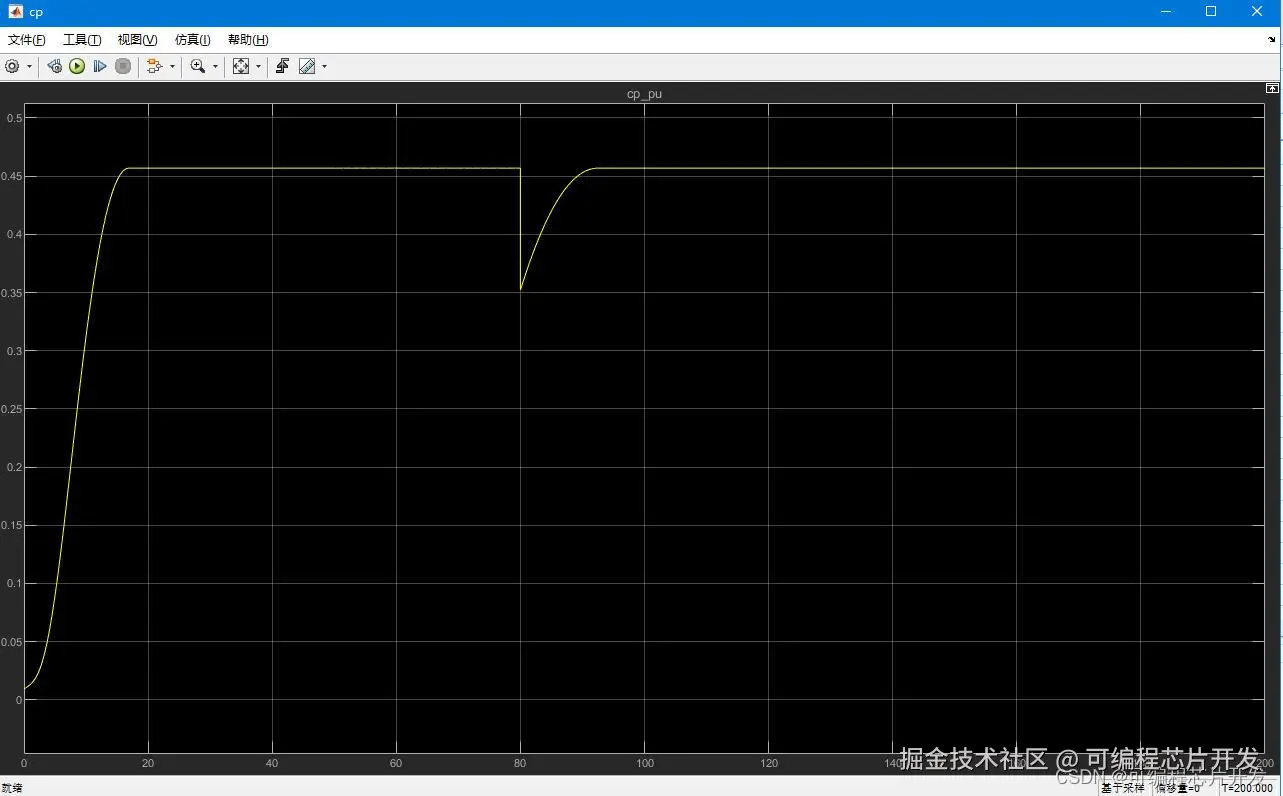

2.系统仿真结果



3.核心程序与模型

版本：MATLAB2022a





4.系统原理简介

        基于最大功率点跟踪（Maximum Power Point Tracking, MPPT）技术的风力机发电系统是一种旨在最大限度地利用风能、提高风力发电效率的先进控制系统。它通过实时监测和调整风力发电机的工作状态，使其始终工作在风能转换为电能的最佳效率点（即最大功率点）。

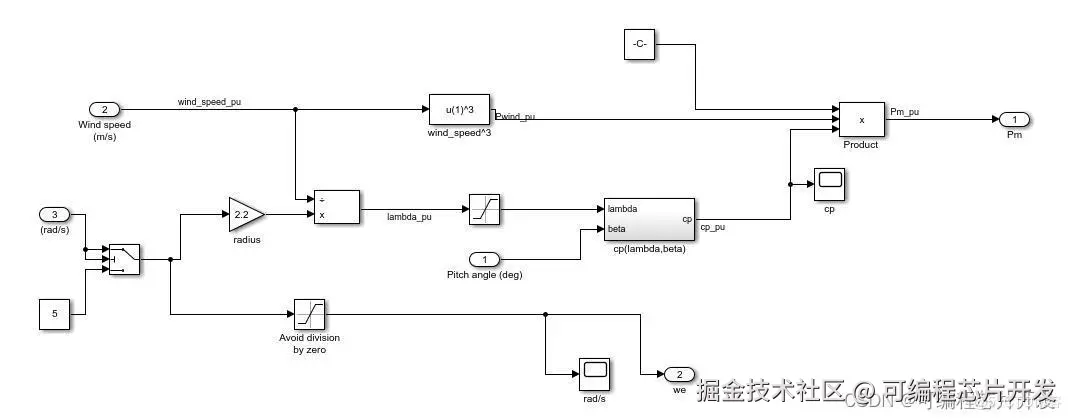

4.1风能与风力发电机模型

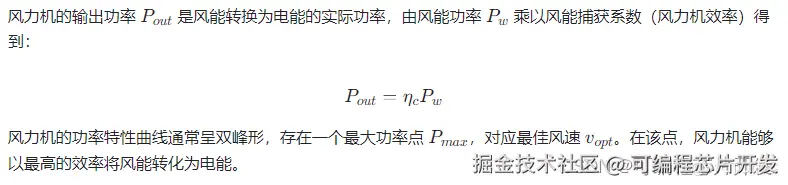

4.2风力机功率特性与最大功率点

4.3 MPPT

基于MPPT的风力发电系统通常包含以下几个部分：



风速传感器：实时监测风速，提供风能功率计算所需的输入。



发电机状态监测模块：测量发电机输出电压、电流和功率，供MPPT算法计算使用。



MPPT控制器：根据所选算法（如P&O、IC、CI、FLC等），计算并发出调整发电机转速（或电压、电流）的控制指令。



发电机驱动系统：接收MPPT控制器的指令，通过变频器、电机控制器等设备调整发电机转速，实现功率跟踪。



反馈回路：将调整后的新工作点信息反馈给MPPT控制器，形成闭环控制，确保系统持续跟踪最大功率点。
