1.课题概述
基于毕奥-萨伐尔定律的交流电机的4极旋转磁场，对比不同定子半径，对比2级旋转磁场。

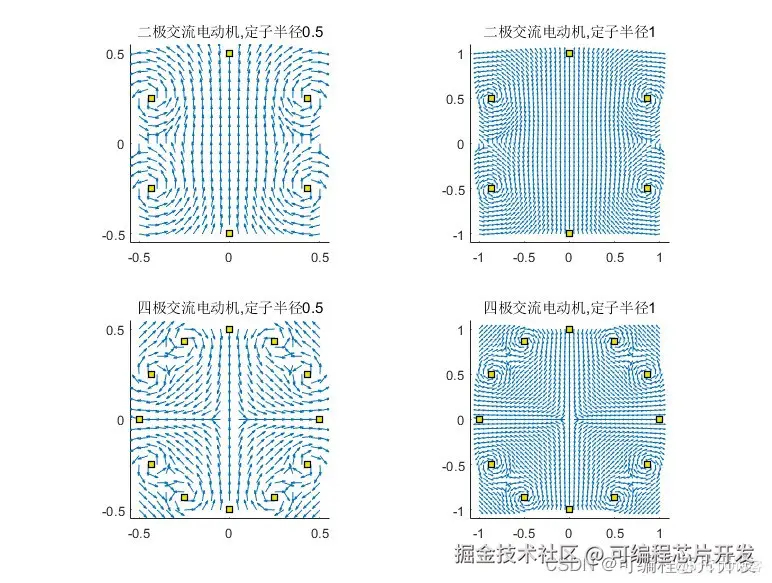

2.系统仿真结果
3.核心程序与模型
版本：MATLAB2022a
`% 合并位置和电流
P = [xa xa_ xbxb_ xc xc_];
I = [IaIa_ IbIb_ IcIc_];
index = 1; % 初始化索引
% 在矩形区域内循环计算磁场
for x = -R:step:R
for y = -R:step:R
B = [0;0;0]; % 初始化磁场向量
% 计算每个导线对点(x,y)的磁场贡献
for k = 1 : length(P)
if I(k) ~= 0
dL = [0;0;I(k)/abs(I(k))]; % 单位电流方向
else
dL = [0;0;0]; % 无电流时方向为零
end
% 计算磁场
r = [x;y;0] - P(:,k); % 从导线到点(x,y)的向量
r_norm = norm(r); % 向量的范数
if r_norm == 0
break; % 避免除以0
end
r_hat = r / r_norm; % 单位向量
% 计算该点的磁场贡献
dB = abs(I(k)) * mu_0 / (4 * pi * r_norm^2) * cross(dL, r_hat);
B = B + dB; % 累加磁场贡献
end
% 标准化磁场向量
if norm(B) > 1e-10
B_hat = B/norm(B);
else
B_hat=[0;0;0];
end
% 存储磁场向量和位置
X(index) = x;
Y(index) = y;
Z(index) = 0;
U(index) = B_hat(1);
V(index) = B_hat(2);
W(index) = B_hat(3);
index = index + 1; % 更新索引
end
end
% 在wt=0时绘制磁场和导线位置
if ij == 0
h = quiver3(X,Y,Z, U, V, W); % 绘制磁场向量
% 绘制导线位置为红色正方形标记
plot(xa(1), xa(2),'rs',...
'LineWidth',1,...
'MarkerSize',6,...
'MarkerEdgeColor','k',...
'MarkerFaceColor',[0.9,0.9,0.0]);
plot(xa_(1), xa_(2),'rs',...
'LineWidth',1,...
'MarkerSize',6,...
'MarkerEdgeColor','k',...
'MarkerFaceColor',[0.9,0.9,0.0]);
plot(xb(1), xb(2),'rs',...
'LineWidth',1,...
'MarkerSize',6,...
'MarkerEdgeColor','k',...
'MarkerFaceColor',[0.9,0.9,0.0]);
plot(xb_(1), xb_(2),'rs',...
'LineWidth',1,...
'MarkerSize',6,...
'MarkerEdgeColor','k',...
'MarkerFaceColor',[0.9,0.9,0.0]);
plot(xc(1), xc(2),'rs',...
'LineWidth',1,...
'MarkerSize',6,...
'MarkerEdgeColor','k',...
'MarkerFaceColor',[0.9,0.9,0.0]);
plot(xc_(1), xc_(2),'rs',...
'LineWidth',1,...
'MarkerSize',6,...
'MarkerEdgeColor','k',...
'MarkerFaceColor',[0.9,0.9,0.0]);
else
% 更新磁场向量图
set(h,'xdata',X,'ydata',Y,'zdata',Z,'udata',U, 'vdata',V,'wdata',W)
drawnow % 立即绘制图形
end
end
37`
4.系统原理简介
毕奥-萨伐尔定律（Biot-Savart Law）描述了电流元产生的磁场分布，对于理解交流电机中旋转磁场的形成至关重要。然而，在交流电机中，特别是三相异步电动机和同步电动机中，旋转磁场的生成是通过定子绕组通入三相对称交流电实现的，并非直接应用毕奥-萨伐尔定律计算单个电流元产生的磁场。不过，我们可以从基本原理出发，利用法拉第电磁感应定律和交流电路理论来阐述其工作原理。
毕奥-萨伐尔定律的具体表述是：电流元Idl在空间某点P处产生的磁感应强度dB的大小与电流元Idl的大小成正比，与电流元Idl所在处到P点的位置矢量和电流元Idl之间的夹角的正弦成正比，而与电流元Idl到P点的距离的平方成反比。
这个定律适用于计算一个稳定电流所产生的磁场。在应用中，可以通过叠加原理，将许多电流元所产生的磁场叠加起来，从而得到整个电流在空间任意点P处所激发的磁场。
毕奥-萨伐尔定律是电磁学的基本定律之一，对于理解电场与电荷之间的相互作用以及电磁场的产生、传播和变化具有重要意义。它在许多领域都有应用，如无线电、电子学、光学等。例如，在无线电中，毕奥-萨伐尔定律用于计算天线辐射的电磁波强度和方向性，以及电磁波在介质中的传播速度和反射系数等。

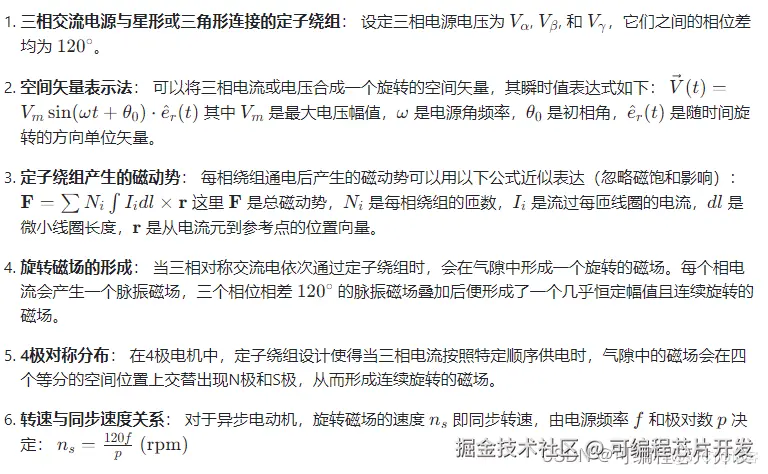

在交流电机中，一个4极旋转磁场的产生通常涉及到以下几个关键步骤：
