Shader 3d RayMarching13 几何抽象空间光影月薪 13800 的运维工程师又来学习艺术的技术啦。在一

月薪 13800 的运维工程师又来学习艺术的技术啦。今天在 shadertoy 上看到周推荐 www.shadertoy.com/view/tttSW7 。在一个抽象的几何世界中与正弦波重复的运动，真实的光影效果带来黑白阴影的微妙变化，宁静简洁，很有禅意。让我想起齐白石对于画画的评语，“作画妙在似与不似之间,太似为媚俗,不似为欺世“

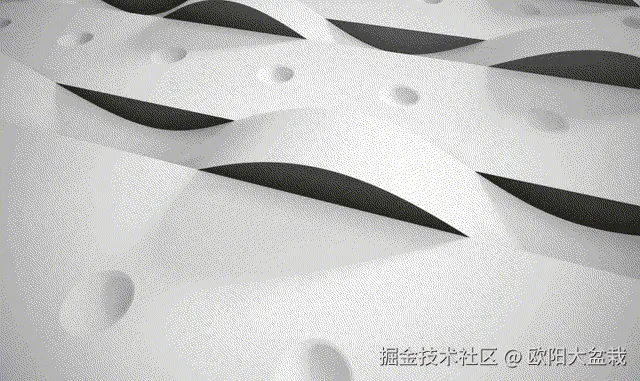

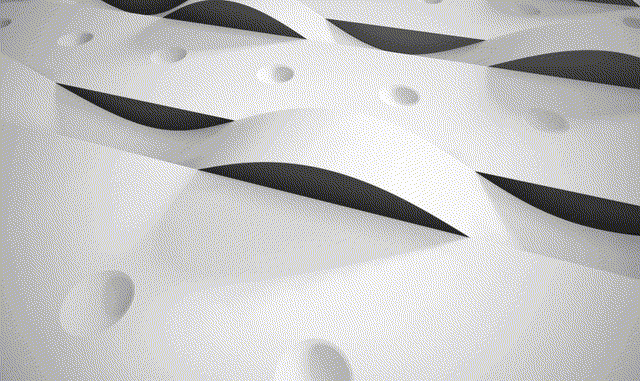

2410200429

本文将分析其实现原理，特别是光影部分的实现，掌握之后配合一些简单几何体与 Anmiation也可以做出这样几何抽象空间的视觉艺术

Light的简单介绍

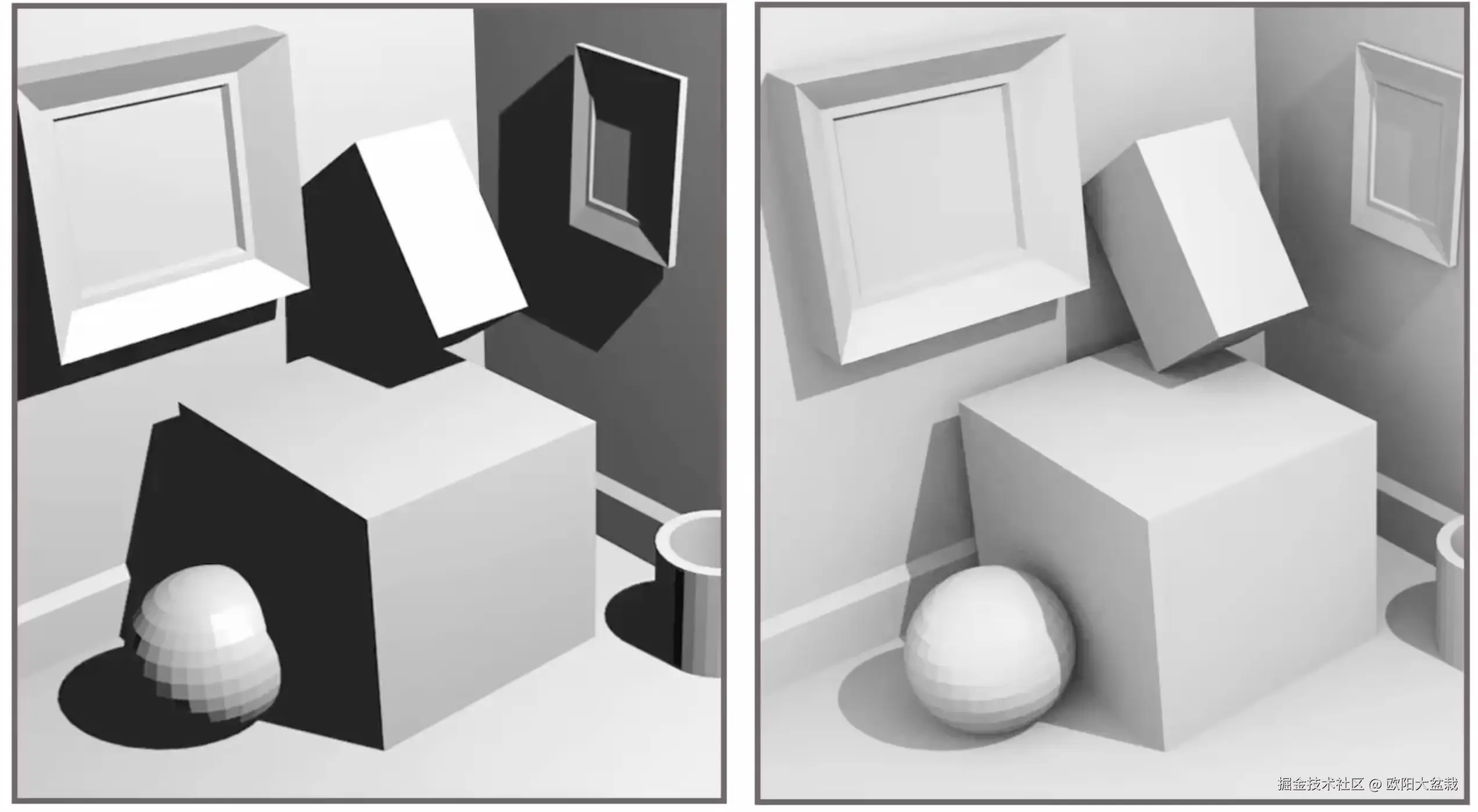

在讨论技术之前，回想小学画画老师老师经常会在绘画课中将暗部，亮部，明暗交界线的一系列概念。看到下图的对比，左边是简单的亮部和暗部，但是右边的图却有不同程度的明暗，看起来更加真实。原因是环境除了有直接光之外，还有光线经过多次反射、折射、散射后照射到物体表面的光。还还有光在不同表面之间相互遮挡的现象。观察现实世界越多，总结出的规律越多，变让场景更加真实 2410193400 因此我们对于光做一个简单区分

直接光（Direct Light）：直接从光源到达物体表面的光，包括点光源（Point Light）、聚光灯（Spot Light）、平行光（Directional Light）等。直接光通常用于模拟明确的光源，如太阳光或灯光。这部分光能够在较短时间内计算出阴影、光强度和高光等效果。其计算方法使用着色器计算光照模型（如Phong或Blinn-Phong模型）来处理
间接光（Indirect Light）：间接光是光线经过多次反射、折射、散射后照射到物体表面的光。包含反射光、透射光和散射光等。间接光导致全局照明效果，比如颜色漂移和环境遮蔽。其实现有间接光的计算主要应用于光照模拟和渲染中，通常用于创造更真实的光影效果。

光照模型理解

关于其几何体生成，RayMarching技术，软阴影实现相关的技术原理这里不在赘述，有需要可以翻看本系列相关的内容

本文将重点分析其光照模型的实现，也就是以下的代码

float sceneEnergy(vec3 point, vec3 viewDirection) {
  vec3 lightDirection = normalize(vec3(2.0, 1.0, cos(iTime * 0.1) * 3.0));
  vec3 normal = sceneNormal(point);

  vec3 skin = normal * 0.005;

  // Super rough reading of the rendering equation follows.
  float incidence = clamp(dot(normal, lightDirection), 0.0, 1.0);

  vec3 bounceDirection = reflect(viewDirection, normal);
  float reflection = texture(iChannel0, bounceDirection.xy).x;
  float diffuse = texture(iChannel1, normal.xy).x;

  float fresnel = 1.0 - abs(dot(viewDirection, normal));
  float hemisphere = mix(diffuse, reflection, fresnel * 0.3) * 0.5;
  float occlusion = ao(point, normal) * 0.5 + 0.5;

  vec3 halfVector = normalize(lightDirection + -viewDirection);
  float normalDotHalf = max(dot(normal, halfVector), 0.0);
  float specular = pow(normalDotHalf, 0.8) * 0.4;

  float shadow = softShadow(point + skin, lightDirection, 0.15);
  return (hemisphere * occlusion * (1.0 - ((1.0 - shadow) * 0.5)))
    + (incidence * shadow * occlusion)
    + (specular * shadow);
}

这段 GLSL 代码是一个简化版的光照计算，用于计算某个三维场景中一个点的能量（即光照强度）。初始参数有一些需要解释的地方

LIghtDirection：动态定义光源方向，并根据时间（iTime）而改变。使光线在 z 轴上有一个随时间变化的分量。这样能够达到一种阴影轻微浮动移动的效果，有点类似于我们在路灯下走路，影子不断的拉长，变短。
Normal关于 sdf中法线方向的计算，在系列中多次提到，也可以查看柔软的阴影
自阴影问题： vec3 skin = normal * 0.005; 法线稍微偏移，用于光影计算中的偏移。这样可以有效避免在环境光遮蔽中自阴影的问题，自阴影问题是计算机图形学中在渲染阴影时常遇到的一个问题。它发生在阴影贴图技术中，当物体的表面因为精度问题而错误地被认为处于阴影之下，就会导致自阴影现象。这通常是由于浮点数精度或深度缓冲的误差引起的。为了解决这个问题，通常会在计算深度比较时加一个小的偏移量（称为“偏移”或“斜率偏移”）。这样可以避免表面因浮点误差被错误地判断为在阴影中，从而减少不必要的自阴影现象。此偏移量需要调节得当，过大可能导致正确的阴影消失，过小则可能无效。

Fresnel 方程与优化

Fresnel 方程描述了光在不同介质界面上反射和折射时的行为，提供了反射率和折射率随入射角变化的详细计算方法。广泛应用于光学、计算机图形学和渲染领域，以模拟光线与物体表面交互时的反射和折射现象。在实际的Shader中，Fresnel 的效果经常用于模拟反射率随视角的变化，以生成更逼真的光学现象。例如，水面或者眼睛等表面材料在不同的观察方向上会有不同的反射强度。 2407140912 例如上图中，远处更多的是看冰山的反射，而近处可以看到水面

当光线从一种介质（折射率为 n1）进入另一种介质（折射率为 𝑛2)时，光被界面反射的比例称为反射比𝑅，完整的 Fresnel 方程计算比较复杂，Schlick 提出了一个简化的近似公式，以便计算中更为高效。Schlick's 近似公式如下：

R(\theta) = R_0 + (1 - R_0)(1-cos\theta)^5

R0是在法线方向的反射率，可以通过

R_0 = (\frac{n_1-n_2}{n_1+n_2})^2

θ 是入射光与法线之间的夹角。写成伪代码有

float fresnelSchlick(float cosTheta, float r0)
{
    return r0 + (1.0 - r0) * pow(1.0 - cosTheta, 5.0);
}

半球光照 Hemispherical Lighting

半球光照效果（Hemispherical Lighting）是一种简单却有效的光照模型，常用于模拟户外场景中环境光的影响。它提供了一种柔和的光照过渡，可以营造出自然的氛围。半球光照模型将光源分为两个部分：

上半球光（天空光）：模拟来自天空的光，通常是蓝色或其他冷色调。
下半球光（地面光）：模拟来自地面的反射光，通常是棕色或其他暖色调。

光照强度根据表面法线的方向在这两个光源之间进行插值。具体来说，如果法线指向上（与y轴同向），则天空光的影响更强；如果法线指向下，则地面光的影响更强。法线的 y 分量用于确定两种颜色的混合比例。同时为了体现材质在半球光照模型中加入了菲尼尔系数

镜面高光与优化 Specular Lighting

镜面反射光（Specular Light）：描述光线在表面上的镜面反射，通常产生高光效果。其中镜面反射的核心公式为

I_s = I_l \cdot K_s \cdot max(cos(\alpha), 0)^n

Is 为是镜面反射光的强度。
Il 为入射光的强度
Ks 为漫反射系数。
α 是反射光与视线方向之间的夹角
n 是镜面高光的锐度（反射率），通常称为 "高光指数"

    vec3 viewDir = normalize(viewPos - FragPos);
    vec3 reflectDir = reflect(-lightDir, norm);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), shininess);
    vec3 specular = ks * spec * lightColor;

Blinn-Phong 反射模型是基于Phong反射模型的一种改进，用于模拟物体表面的光照效果。它在计算镜面反射光（Specular Reflection）时引入了一个半向量（Half-Vector）的概念，使得反射高光的计算更加高效且效果更自然。其中镜面反射的核心公式为

I_s = I_l \cdot K_s \cdot max(cos(\beta), 0)^n

Half-vector是光线方向向量 𝐿与视线向量 𝑉 的平均向量

H = \frac{L+V}{||L+V||}

β 是法向量 𝑁 与半向量 𝐻之间的夹角。

2407142058

环境光遮蔽 Ambient Occlusion

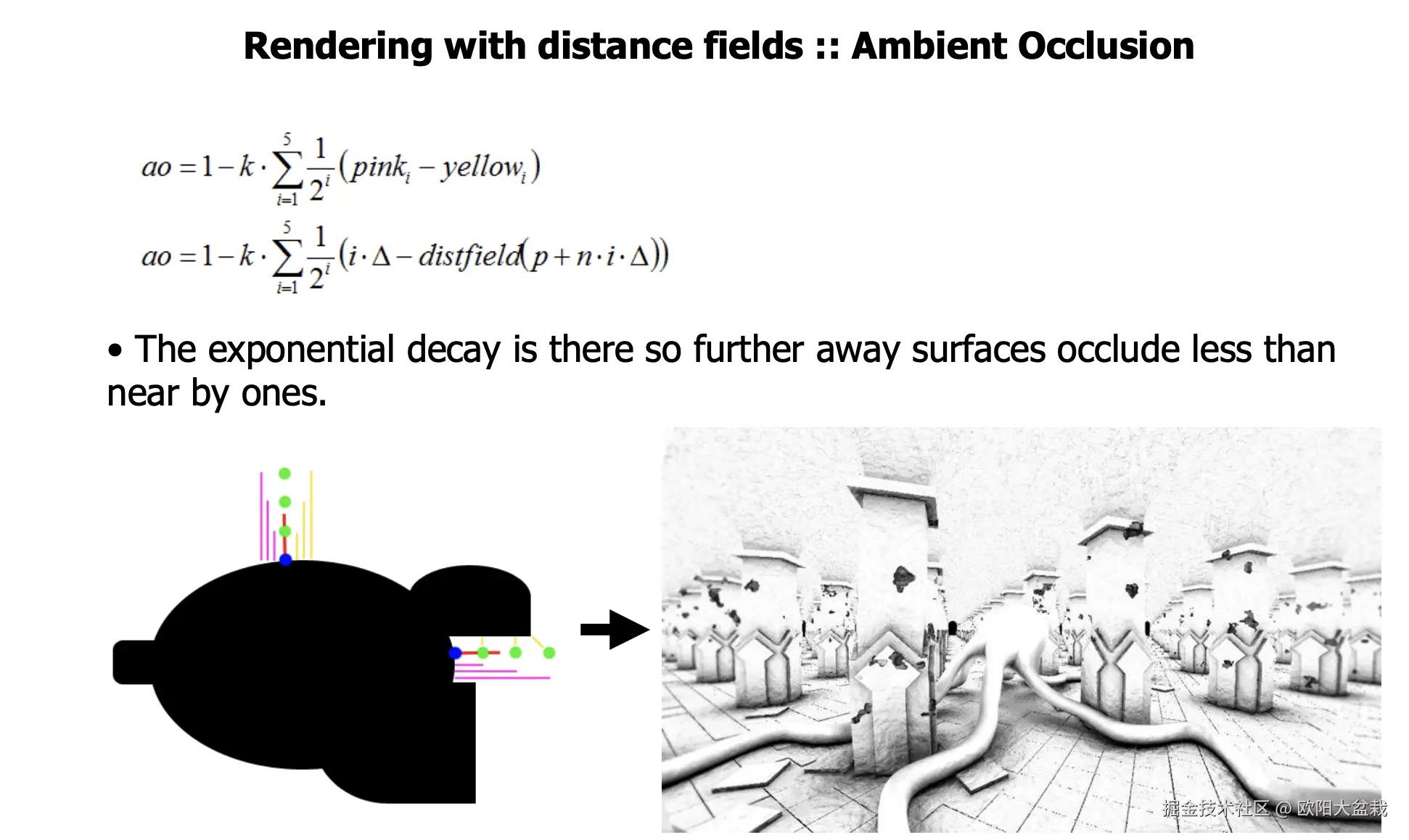

这里使用到了这篇论文，The basic technique was invented by Alex Evans, aka Statix (“Fast Approximation for Global Illumnation on Dynamic Scenes”, 2006). 解释可以参考 IQ的介绍iquilezles.org/articles/nv… 以及引用里面的 shadertoy教程讲解 2410200701 其核心思想就是一句话，物体表面的一个点法线方向点与改点到物体表面最短距离差别越大，说面这个点处于在某个夹缝中，其发生环境光遮蔽现象的概率越大。

调色与 Gamma矫正

人在自然界看到的世界的感觉，与人从显示设备上看到世界不一样。同样一个红色，在世界中存在，再从显示器传递rbg(1.0, 0.0, 0.0) 感知不同。这个时候就需要调色。调色很多时候需要不要尝试。并且不是很好解释。例如这个 shader中使用的

vf = (vh * va + 0.004) / (vh * (va + 0.55) + 0.0491) - 0.0821: 这是核心的色调映射公式，通过使用非线性变换来压缩高动态范围（HDR）的颜色信息，使其更适合显示在标准动态范围（SDR）的设备上。

Gamma校正（Gamma Correction）是图形学中一个重要的技术，用于调整图像的亮度，使其更加符合人眼的感知特性。人眼对于亮度变化的感知并不是线性的，因此，直接从计算中得到的图像需要进行gamma校正才能获得正确的视觉效果。人眼对亮度的感知更接近于对数。代码实现也非常简单，先让颜色暗一点，然后再回去

   const float gammer = 1.6;
   col = pow(col, vec3(gammer));

  // do something
  col = pow(col, vec3(1.0 / gammer));

想法

学习完我想尝试将这个光照模型用到一些抽象世界中，目前想用wave + box + sphere 的运动来画一首歌。
