前言

在React开发中不可避免 我们总要用到setState 或者 useState相关以此来更新界面，但是在渲染中究竟发生了什么呢？让我们带着疑问一步一步看看。为了让读者看的明白清楚 我内容一分为三。 在看这篇文章时，可结合 React 渲染流程可视化进行服用。

  1. Fiber到底是什么
  2. 组件到底是怎么render的
  3. commit 阶段react做了哪些事情

挂载（commitRoot）

flags （effectTag）

从上一篇文章render我们也对 flags 有了小小的了解。需要被操作的 Fiber 都会被打上 flags 标记。

var NoFlags =
/*                      */
0;

var Placement =
/*                    */
2;
var Update =
/*                       */
4;
var ChildDeletion =
/*                */
16;

在以前的版本中还存在

var PlacementAndUpdate =
/*           */
6;
var Deletion =
/*                     */
8;

根据上面我们很容易发现 PlacementAndUpdate 是通过Placement 和 Update 相加得出的为0 ，在查看源码我们也发现通过按位与运算来判断是何种改变而后对dom进行操作。(新版本中)

在React 18中，提交阶段 commitRoot 的处理有所改变。

在React 17及之前的版本中，React在完成一次更新（也就是构建完current Fiber树）后，会把所有需要执行副作用的fiber节点用链表串联起来，形成effect list。这样做的目的是为了在commit阶段能快速找到所有有副作用的fiber节点，进行相应的DOM操作。这个链表的第一个节点存储在finishedWork.firstEffect，通过每个节点上的nextEffect可以遍历整个链表。

但在React 18以后，这个方案改变了，现在React在commit阶段不再使用effect list。取而代之的是，在新的Fiber架构中所有fiber节点的child、sibling和return指针形成的树形结构。此时commit阶段的处理方式变为深度优先遍历这个Fiber树。这是为了配合React 18新引入的并发模式(concurrent mode)和其他的新特性。

在React 18中，finishedWork上的firstEffect字段被废弃，原本存放在各个Fiber节点effectTag上的副作用标识，改为存放在flags字段上，不再使用effectTag。
当读完上面的文字，我们会有一些疑问。在render阶段已经进行了深度遍历。已经找到了需要改变fiber并且打上了标签。如果在commit阶段还要进行深度遍历一次。这不是资源浪费吗？

的确，在React 17及之前的版本中，React在render阶段就已经遍历过一次Fiber树，并在此过程中标记了哪些Fiber节点有副作用，然后将这些有副作用的节点用链表串联起来，在commit阶段只需要遍历这个链表即可。这确实会比在commit阶段重新遍历整个Fiber树要性能更好。

为什么在React 18中，React仍然改回在commit阶段遍历整个Fiber流程，这在初看起来似乎是一种效率损失，但这实际上是React在为了引入新的并发模式做的权衡和妥协。

在React 17之前，React并没有真正的并发机制。虽然React 16开始引入了Fiber机制，可以打断任务和恢复任务，但仍无法同时处理多个任务。而React 18带来了并发模式（concurrent mode），此模式下，React可以在内存中同时处理多个任务。

并发模式下，可能存在多个任务同时在内存中进行，每个任务都可能产生不同的更新和副作用，因此会有多个不同的Fiber树在内存中同时存在。如果还像React 17那样只通过链表来管理副作用，那么这个链表将会变得非常复杂，因为需要同时管理多个任务产生的副作用。

相比之下，如果在commit阶段遍历整个Fiber树，虽然在性能上可能较17有所损失，但在代码复杂度和可维护性上有了提升。并且，对于绝大多数应用来说，这样的性能损失是可以接受的，因为commit阶段通常只占整个更新过程的一小部分时间。

所以 React团队是在“在commit阶段节约CPU时间”和“支持并发模式，简化代码维护难度”之间做出了权衡。再加上通过对React的调度方式进行优化，从综合效率上来看，并不会造成大的性能损失。 为了便于好理解，这里我们对 React 18以前的处理方式进行讲解。去除别的干扰。

effectList

为了便于好理解 下面我举一个例子。

function App() {
  const [count, setCount] = useState(0);
  return (
    <div onClick={() => setCount(count + 1)}>
      <p>{count}</p>
      <span>{count}</span>
    </div>
  );
};

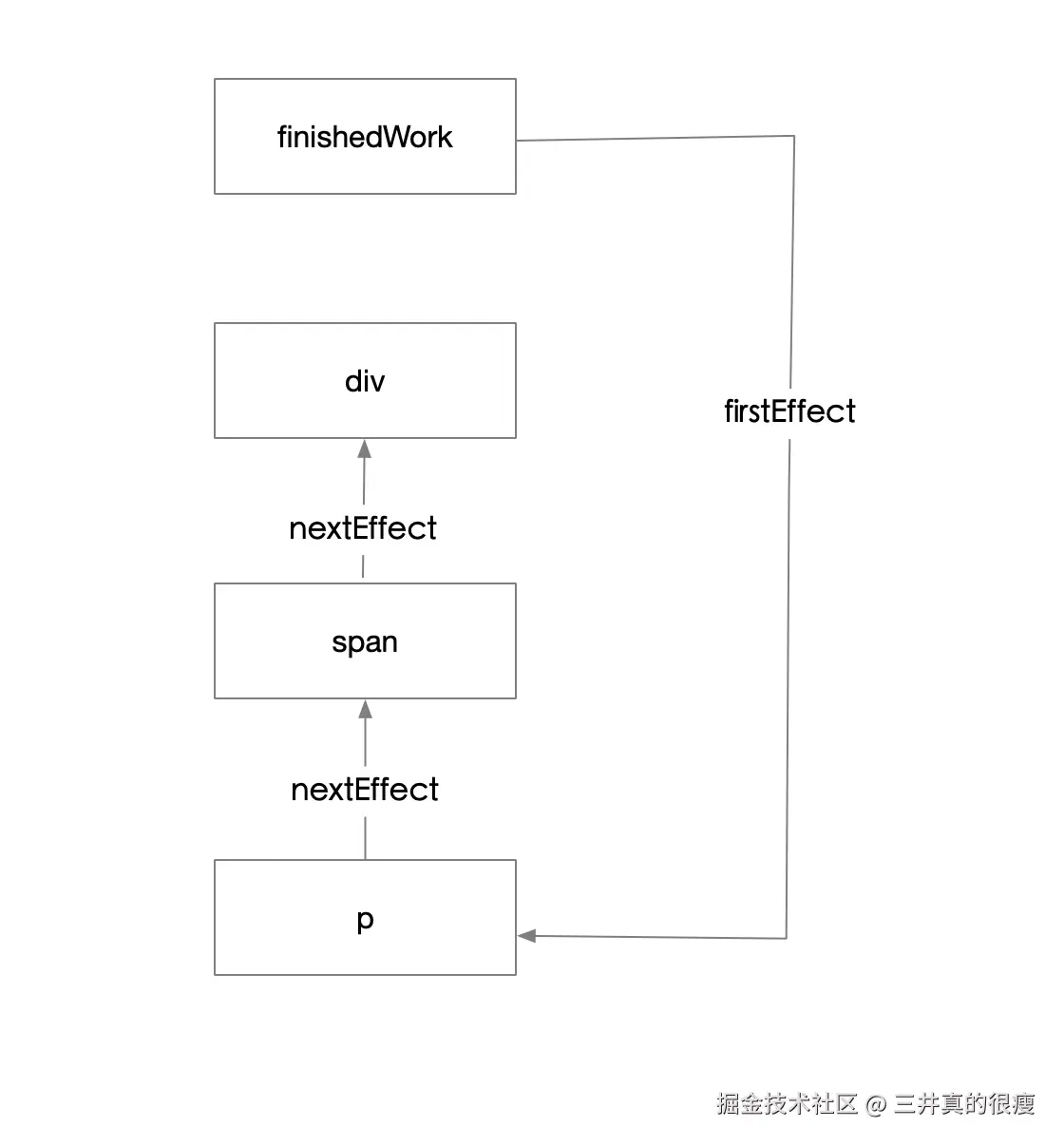

当我们 执行例子，点击div 时，在 performSyncWorkOnRoot 方法 的末尾的 finishedWork的 firstEffect 我们会发现 当前的effectList 是类似于下面的情况。


在例子中，我们通过 setCount 进行重新渲染界面。 p 和span 因为count发生了变化重新渲染。div 因重新创建了 onClick 也重新渲染。因为是深度遍历所以 firstEffect为 p。

function commitRoot(root) {
  const renderPriorityLevel = getCurrentPriorityLevel();
  runWithPriority(
    ImmediateSchedulerPriority,
    commitRootImpl.bind(null, root, renderPriorityLevel),
  );
  return null;
}

在commitRoot中同时使用到了渲染优先级和调度优先级,本节不再赘述优先级. 最后的实现是通过commitRootImpl函数。

// ... 省略部分无关代码
function commitRootImpl(root, renderPriorityLevel) {

  // ============ 渲染前: 准备 ============
  do {
    flushPassiveEffects();
  } while (rootWithPendingPassiveEffects !== null);


  const finishedWork = root.finishedWork;
  const lanes = root.finishedLanes;

  // 清空FiberRoot对象上的属性
  root.finishedWork = null;
  root.finishedLanes = NoLanes;
  root.callbackNode = null;

  if (root === workInProgressRoot) {
    // 重置全局变量
    workInProgressRoot = null;
    workInProgress = null;
    workInProgressRootRenderLanes = NoLanes;
  }

  // 再次更新副作用队列
  let firstEffect;
  if (finishedWork.flags > PerformedWork) {
    // 默认情况下fiber节点的副作用队列是不包括自身的
    // 如果根节点有副作用, 则将根节点添加到副作用队列的末尾
    if (finishedWork.lastEffect !== null) {
      finishedWork.lastEffect.nextEffect = finishedWork;
      firstEffect = finishedWork.firstEffect;
    } else {
      firstEffect = finishedWork;
    }
  } else {
    firstEffect = finishedWork.firstEffect;
  }

  // ============ 渲染 ============
  let firstEffect = finishedWork.firstEffect;
  if (firstEffect !== null) {
    const prevExecutionContext = executionContext;
    executionContext |= CommitContext;
    // 阶段1: dom突变之前
    nextEffect = firstEffect;
    do {
      commitBeforeMutationEffects();
    } while (nextEffect !== null);

    // 阶段2: dom突变, 界面发生改变
    nextEffect = firstEffect;
    do {
      commitMutationEffects(root, renderPriorityLevel);
    } while (nextEffect !== null);
    // 恢复界面状态
    resetAfterCommit(root.containerInfo);
    // 切换current指针
    root.current = finishedWork;

    // 阶段3: layout阶段, 调用生命周期componentDidUpdate和回调函数等
    nextEffect = firstEffect;
    do {
      commitLayoutEffects(root, lanes);
    } while (nextEffect !== null);
    nextEffect = null;
    executionContext = prevExecutionContext;
  }

  // ============ 渲染后: 重置与清理 ============
  if (rootDoesHavePassiveEffects) {
    // 有被动作用(使用useEffect), 保存一些全局变量
  } else {
    // 分解副作用队列链表, 辅助垃圾回收
    // 如果有被动作用(使用useEffect), 会把分解操作放在flushPassiveEffects函数中
    nextEffect = firstEffect;
    while (nextEffect !== null) {
      const nextNextEffect = nextEffect.nextEffect;
      nextEffect.nextEffect = null;
      if (nextEffect.flags & Deletion) {
        detachFiberAfterEffects(nextEffect);
      }
      nextEffect = nextNextEffect;
    }
  }
  // 重置一些全局变量(省略这部分代码)...
  // 下面代码用于检测是否有新的更新任务
  // 比如在componentDidMount函数中, 再次调用setState()

  // 1. 检测常规(异步)任务, 如果有则会发起异步调度(调度中心`scheduler`只能异步调用)
  ensureRootIsScheduled(root, now());
  // 2. 检测同步任务, 如果有则主动调用flushSyncCallbackQueue(无需再次等待scheduler调度), 再次进入fiber树构造循环
  flushSyncCallbackQueue();

  return null;
}

上面的代码比较多 我们可以先不用完全理解，在这个代码中我们把这个过程分为三个阶段：

  1. 渲染前
  2. 渲染
  3. 渲染后

渲染前

function commitRootImpl(root, renderPriorityLevel) {
  do {
    flushPassiveEffects();
  } while (rootWithPendingPassiveEffects !== null);

  // ...
}

在方法起始阶段，我们看到方法先判断 rootWithPendingPassiveEffects 是否为 null，如果不为 null 就会执行 flushPassiveEffects。
这个 PassiveEffects 指的就是 那些被推迟执行的被动效应（passive effects），也就是由 useEffect hook 创建的副作用函数。这里我们要清楚一个概念：useEffect 中的副作用函数是在渲染到真实 DOM 后才会执行的。 这里的判断执行的是当前是否还有未执行的 useEffect，如果有，就执行它，也就是说在开启新一轮的 commit 阶段时会先等待上一轮的 useEffect 执行完。

function commitRootImpl(root, renderPriorityLevel) {
  // ....
  const finishedWork = root.finishedWork;
  const lanes = root.finishedLanes;

  // 清空FiberRoot对象上的属性
  root.finishedWork = null;
  root.finishedLanes = NoLanes;
  root.callbackNode = null;

  if (root === workInProgressRoot) {
    // 重置全局变量
    workInProgressRoot = null;
    workInProgress = null;
    workInProgressRootRenderLanes = NoLanes;
  }

  // ...
}

接着会重置 render阶段使用到的一些全局变量。表示准备开始渲染工作。

function commitRootImpl(root, renderPriorityLevel) {

  // ...

  // 再次更新副作用队列
  let firstEffect;
  if (finishedWork.flags > PerformedWork) {
    // 默认情况下fiber节点的副作用队列是不包括自身的
    // 如果根节点有副作用, 则将根节点添加到副作用队列的末尾
    if (finishedWork.lastEffect !== null) {
      finishedWork.lastEffect.nextEffect = finishedWork;
      firstEffect = finishedWork.firstEffect;
    } else {
      firstEffect = finishedWork;
    }
  } else {
    firstEffect = finishedWork.firstEffect;
  }
  // ...
}

上面说过 render阶段 已经把带有 effectTag 的 fiber 节点连接形成一条链表了，这里再次处理 effect list 是因为这条链表目前只有子节点，并没有挂载根节点。如果根节点也存在 effectTag，那么就需要把根节点拼接到链表的末尾，形成一条完整的 effect list。

总结来说渲染前做了以下操作:

  1. 处理上次更新的副作用队列

  2. 设置全局状态(如: 更新fiberRoot上的属性) 重置全局变量(如: workInProgressRoot, workInProgress等)

  3. 再次更新副作用队列: 只针对根节点fiberRoot.finishedWork

    1. 默认情况下根节点的副作用队列是不包括自身的, 如果根节点有副作用, 则将根节点添加到副作用队列的末尾
    2. 注意只是延长了副作用队列, 但是fiberRoot.lastEffect指针并没有改变.

渲染中

commitRootImpl函数中, 渲染阶段的主要逻辑是处理副作用队列, 将最新的 虚拟DOM 节点渲染到真实dom上。 整个渲染过程被分为 3 个阶段:

  1. commitBeforeMutationEffects

    dom 变更之前, 处理副作用队列中带有Snapshot,Passive标记的fiber节点。

  2. commitMutationEffects

    dom 变更, 界面得到更新. 处理副作用队列中带有Placement, Update, Deletion, Hydrating标记的fiber节点。

  3. commitLayoutEffects

    dom 变更后, 处理副作用队列中带有Update | Callback 标记的fiber节点。

commitBeforeMutationEffects
function commitBeforeMutationEffects() {
  while (nextEffect !== null) {
    const current = nextEffect.alternate;
    const flags = nextEffect.flags;
    // 处理`Snapshot`标记
    if ((flags & Snapshot) !== NoFlags) {
      commitBeforeMutationEffectOnFiber(current, nextEffect);
    }
    // 处理`Passive`标记
    if ((flags & Passive) !== NoFlags) {
      // Passive标记只在使用了hook, useEffect会出现. 所以此处是针对hook对象的处理
      if (!rootDoesHavePassiveEffects) {
        rootDoesHavePassiveEffects = true;
        scheduleCallback(NormalSchedulerPriority, () => {
          flushPassiveEffects();
          return null;
        });
      }
    }
    nextEffect = nextEffect.nextEffect;
  }
}

我们再看看 commitBeforeMutationEffectOnFiber 做了什么事情

function commitBeforeMutationLifeCycles(
  current: Fiber | null,
  finishedWork: Fiber,
): void {
  switch (finishedWork.tag) {
    case FunctionComponent:
    case ForwardRef:
    case SimpleMemoComponent:
    case Block: {
      return;
    }
    case ClassComponent: {
      if (finishedWork.flags & Snapshot) {
        if (current !== null) {
          const prevProps = current.memoizedProps;
          const prevState = current.memoizedState;
          const instance = finishedWork.stateNode;

          const snapshot = instance.getSnapshotBeforeUpdate(
            finishedWork.elementType === finishedWork.type
              ? prevProps
              : resolveDefaultProps(finishedWork.type, prevProps),
            prevState,
          );
          instance.__reactInternalSnapshotBeforeUpdate = snapshot;
        }
      }
      return;
    }
    case HostRoot: {
      if (supportsMutation) {
        if (finishedWork.flags & Snapshot) {
          const root = finishedWork.stateNode;
          clearContainer(root.containerInfo);
        }
      }
      return;
    }
    case HostComponent:
    case HostText:
    case HostPortal:
    case IncompleteClassComponent:
      return;
  }
}

从源码中可以看出, 与Snapshot标记相关的类型只有ClassComponent和HostRoot.

  1. 对于ClassComponent类型节点, 调用了instance.getSnapshotBeforeUpdate生命周期函数。
  2. 对于HostRoot类型节点, 调用clearContainer清空了容器节点(即div#root这个 dom 节点)。

在处理完 Snapshot 以后, 接下来就是处理 Passive 标记了。但是要注意这里并不是立即执行，而是把它放在 scheduleCallback 的回调当中，scheduleCallback方法会以一个优先级异步执行它的回调函数。 我们说清楚一些就是，如果存在 Passive ，则把 rootDoesHavePassiveEffects 置为 true，并且调度 flushPassiveEffects，而整个 commit阶段 是同步执行 的，所以 useEffect 的回调函数其实会在 commit阶段 完成后 再异步执行。

我们按照上面说的做一个小测试 （答案在最底部）

function App() {
  console.log(1);
  useEffect(() => {
    console.log(2);
  });
  console.log(3);
  Promise.resolve(() => {
    console.log(4);
  });
  return <div>test</div>;
}
commitMutationEffects

这个阶段 dom 变更, 界面得到更新， 处理副作用队列中带有ContentReset, Ref, Placement, Update, Deletion, Hydrating 标记的fiber节点.

// ...省略部分无关代码
function commitMutationEffects(
  root: FiberRoot,
  renderPriorityLevel: ReactPriorityLevel,
) {
  // 处理Ref
  if (flags & Ref) {
    const current = nextEffect.alternate;
    if (current !== null) {
      // 先清空ref, 在commitRoot的第三阶段(dom变更后), 再重新赋值
      commitDetachRef(current);
    }
  }
  // 处理DOM突变
  while (nextEffect !== null) {
    const flags = nextEffect.flags;
    const primaryFlags = flags & (Placement | Update | Deletion | Hydrating);
    switch (primaryFlags) {
      case Placement: {
        // 新增节点
        commitPlacement(nextEffect);
        nextEffect.flags &= ~Placement; // 注意Placement标记会被清除
        break;
      }
      case PlacementAndUpdate: {
        // Placement
        commitPlacement(nextEffect);
        nextEffect.flags &= ~Placement;
        // Update
        const current = nextEffect.alternate;
        commitWork(current, nextEffect);
        break;
      }
      case Update: {
        // 更新节点
        const current = nextEffect.alternate;
        commitWork(current, nextEffect);
        break;
      }
      case Deletion: {
        // 删除节点
        commitDeletion(root, nextEffect, renderPriorityLevel);
        break;
      }
    }
    nextEffect = nextEffect.nextEffect;
  }
}

处理 DOM 有以下集中情况:

  1. 新增: commitPlacement -> insertOrAppendPlacementNode -> appendChild

  2. 更新: commitWork -> commitUpdate

  3. 删除: commitDeletion -> removeChild

最终会调用appendChild, commitUpdate, removeChild, 它们是HostConfig协议(源码在 ReactDOMHostConfig.js 中)中规定的标准函数, 在渲染器react-dom包中进行实现. 这些函数就是直接操作 DOM, 所以执行之后, 界面也会得到更新。

注意: commitMutationEffects执行之后, 在commitRootImpl函数中切换当前fiber树(root.current = finishedWork),保证fiberRoot.current指向代表当前界面的fiber树.

commitLayoutEffects

dom 变更后, 处理副作用队列中带有Update, Callback, Ref标记的fiber节点。

// ...省略部分无关代码
function commitLayoutEffects(root: FiberRoot, committedLanes: Lanes) {
  while (nextEffect !== null) {
    const flags = nextEffect.flags;
    // 处理 Update和Callback标记
    if (flags & (Update | Callback)) {
      const current = nextEffect.alternate;
      commitLayoutEffectOnFiber(root, current, nextEffect, committedLanes);
    }
    if (flags & Ref) {
      // 重新设置ref
      commitAttachRef(nextEffect);
    }
    nextEffect = nextEffect.nextEffect;
  }
}

核心逻辑都在commitLayoutEffectOnFiber->commitLifeCycles函数中.

// ...省略部分无关代码
function commitLifeCycles(
  finishedRoot,
  current,
  finishedWork,
  committedLanes,
): void {
  switch (finishedWork.tag) {
    case FunctionComponent:
    case ForwardRef:
    case SimpleMemoComponent:
    case Block:
      {
        {
          commitHookEffectListMount(Layout | HasEffect, finishedWork);
        }

        schedulePassiveEffects(finishedWork);
        return;
      }
    case ClassComponent: {
      const instance = finishedWork.stateNode;
      if (finishedWork.flags & Update) {
        if (current === null) {
          // 初次渲染: 调用 componentDidMount
          instance.componentDidMount();
        } else {
          const prevProps =
            finishedWork.elementType === finishedWork.type
              ? current.memoizedProps
              : resolveDefaultProps(finishedWork.type, current.memoizedProps);
          const prevState = current.memoizedState;
          // 更新阶段: 调用 componentDidUpdate
          instance.componentDidUpdate(
            prevProps,
            prevState,
            instance.__reactInternalSnapshotBeforeUpdate,
          );
        }
      }
      const updateQueue: UpdateQueue<*> | null =
        (finishedWork.updateQueue: any);
      if (updateQueue !== null) {
        // 处理update回调函数 如: this.setState({}, callback)
        commitUpdateQueue(finishedWork, updateQueue, instance);
      }
      return;
    }
    case HostComponent: {
      const instance: Instance = finishedWork.stateNode;
      if (current === null && finishedWork.flags & Update) {
        const type = finishedWork.type;
        const props = finishedWork.memoizedProps;
        // 设置focus等原生状态
        commitMount(instance, type, props, finishedWork);
      }
      return;
    }
  }
}

  1. FunctionComponent

    1. 会把 HookLayout 这个 tag 类型传给 commitHookEffectListMount 方法，也就是说这里会执行 useLayoutEffect 的回调函数。

    2. 接着会执行 schedulePassiveEffects 方法，在这里会分别注册 useEffect 销毁函数和回调函数，其实也就是把 effect 分别推进 pendingPassiveHookEffectsUnmount 和 pendingPassiveHookEffectsMount 这两个数组中，后续 取出来执行。

  2. ClassComponent

    1. 如果 current 为空，也就是这个节点是首次 render，则会执行它的 componentDidMount 生命周期方法，否则会执行 componentDidUpdate 方法。
    2. 处理 update 回调函数 如: this.setState({}, callback)。

  3. HostComponent

    1. 如果有 Update 标记, 需要设置一些原生状态(如: focus 等)

渲染后

执行完上面内容以后, 渲染任务就已经完成了。 在渲染完成后, 需要做一些重置和清理工作:

  1. 清除副作用队列

    1. 由于副作用队列是一个链表, 由于单个fiber对象的引用关系, 无法被gc回收.
    2. 将链表全部拆开, 当fiber对象不再使用的时候, 可以被gc回收.

  2. 检测更新

    1. 在整个渲染过程中, 有可能产生新的update(比如在 componentDidMount 函数中, 再次调用setState())。
    2. 如果是常规(异步)任务, 不用特殊处理, 调用 ensureRootIsScheduled 确保任务已经注册到调度中心即可。
    3. 如果是同步任务, 则主动调用 flushSyncCallbackQueue (无需再次等待 scheduler 调度), 再次进入 fiber 树构造循环。

答案

输出顺序为 1, 3, 4, 2
avatar
文章
阅读
粉丝
