真·JVM参数调优实战——缩短FullGC频率为原来的1%

Ryana
633 阅读21分钟

FullGC系列过往文章：

FullGC系列（一）：手把手排查线上FullGC问题

FullGC系列（二）：内存泄露是否真实存在

FullGC系列（三）：JVM参数调优实战

〇、先看结果：

image-20241010181222423

未优化的节点FullGC频率为：

7天内一共发生了25次FullGC，平均每6小时发生一次，。

优化后的节点FullGC频率为：

因优化后到文章截止时仍没有发生过FullGC，固按照现有增长速率计算，平均26天会发生一次，也就是平均624小时发生一次。

现有频率为原有频率的：

6h/624h≈0.96%<1%

一、问题背景

1.1 发现问题

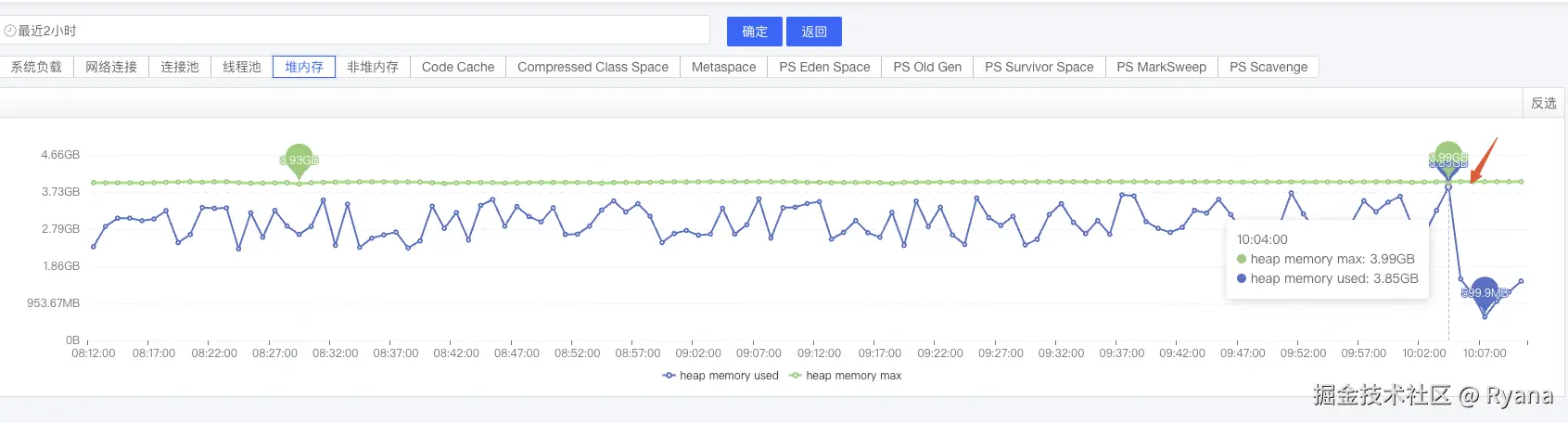

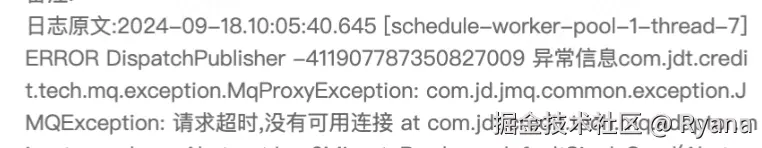

发现问题仍然是从某次告警开始的，同事发现了告警邮件，某个中间件链接超时，排查后发现是机器此时在发生FullGC，导致stw(stop the world) 。

image-20241008141104870

image-20241008140912321

同时也发现该应用，存在经常发生FullGC的现象。

1.2 定位问题

1.2.1 查看内存使用情况

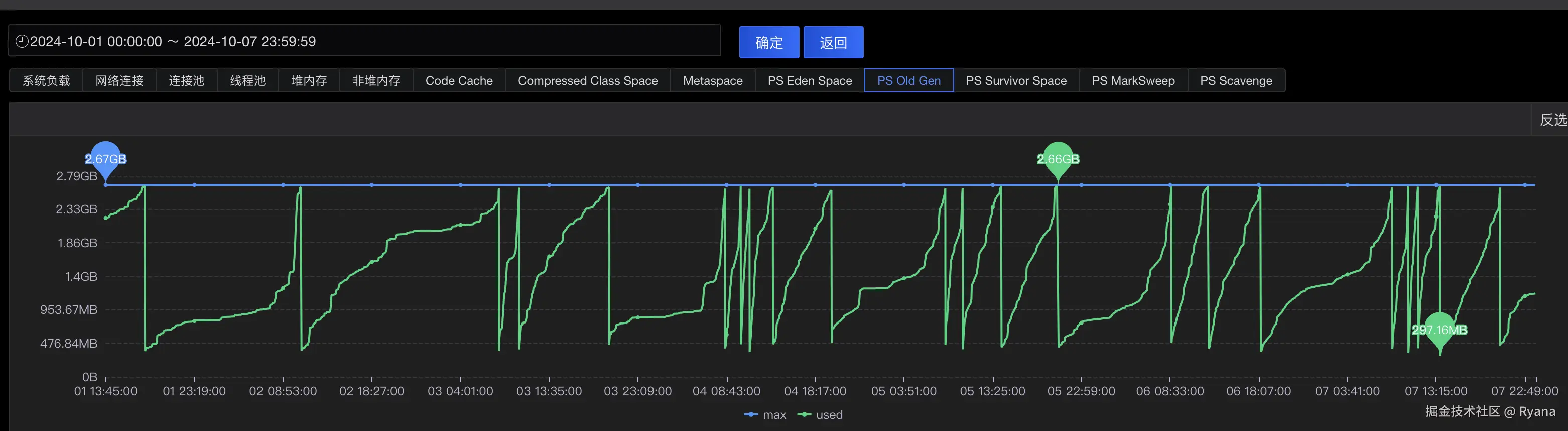

首先我们查看近一周的内存使用情况：

image-20241008142044050

发现近一周的内存使用情况确实比较频繁，多的时候一天可能会有发生4-5次FullGC，进而影响届时正在进行的业务。

1.2.2 内存分析

一般经常或频繁的FullGC有两种情况：

  • 一种是内存泄露，即每次FullGC完都会有一些内存不能被回收掉，比较明显的现象是每次FullGC完之后的低点会越来越高


  • 另一种是非内存泄露，每次FullGC都可以回收掉绝大多数的对象，不存在一直回收不掉的对象，现象是FullGC完之后的内存低点不会越来越高。

    image-20241008142044050

    结论：

    观察我们的内存图，发现我们这个应用每次gc完之后的内存低点没有变高，因此是符合第二种现象。所以此时我们应该可以下定论，这个应用的经常性FullGC是属于“正常GC行为”，也就是说老年代的对象是可以被正常回收的。

    因此我们需要找到是哪些大对象长期占用老年代的空间。

1.2.3 dump内存快照

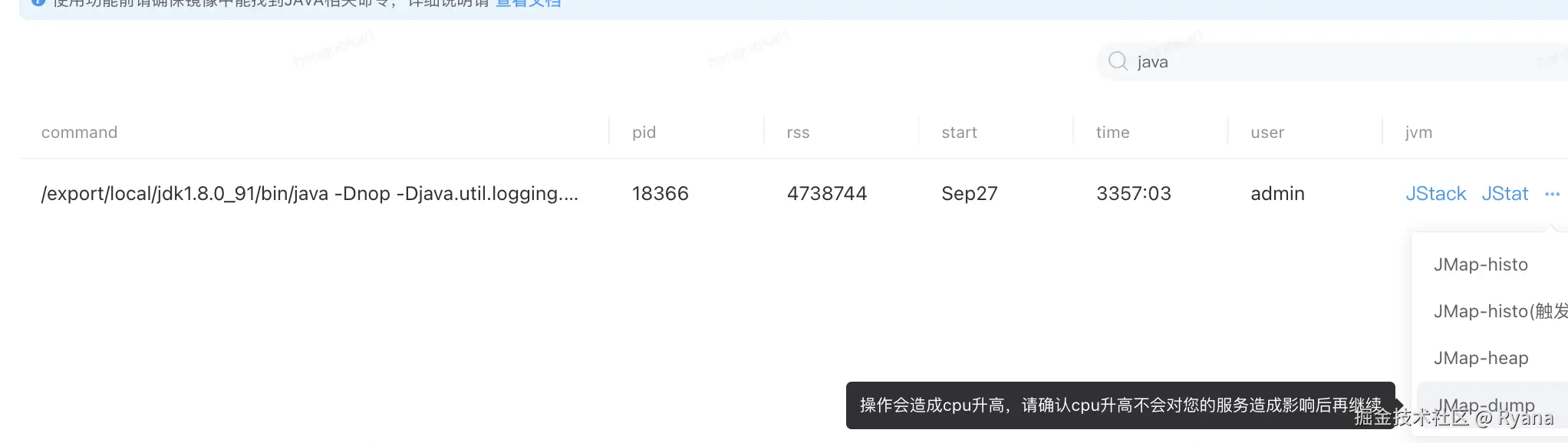

选择dump内存时，尽量选择内存快满的时候dump，因为此时dump文件内信息较多， 容易看出来是什么对象占用内存较大，如果在FullGC完立马就dump，这个时候可能是没有任何有效数据的。

image-20241008144802056

1.2.4 分析堆内存

使用JProfiler工具打开此快照文件，需要注意的时，需要使用自定义打开选项，在选项中取消分析时执行FullGC操作（无论是不是用JProfiler，其他内存分析工具有都有类似的选项）。

这是因为我们在1.2.2中已经分析了我们是属于第二种现象，即大对象在FullGC后是可以被正常回收掉的，因此我们需要关注这些大对象时不能使用FullGC的选项，否则就看不到这些对象了。但是当属于第一种现象时，即大对象在FullGC后不能被正常回收掉的，这个时候我们需要执行FullGC操作，因为我们关注的对象是FullGC后回收不掉的对象。

所以在分析时是否执行FullGC操作时，是要看关注的是FullGC前的对象还是FullGC后的对象，根据不同的场景使用不同的策略，不然就有可能出现，如果直接打开并执行了FullGC，我们这个场景是看不到任何真正有用的大对象的（因为都已经被FullGC掉了）。

详见：FullGC系列（二）：内存泄露是否真实存在，章节：2.3

步骤如下：

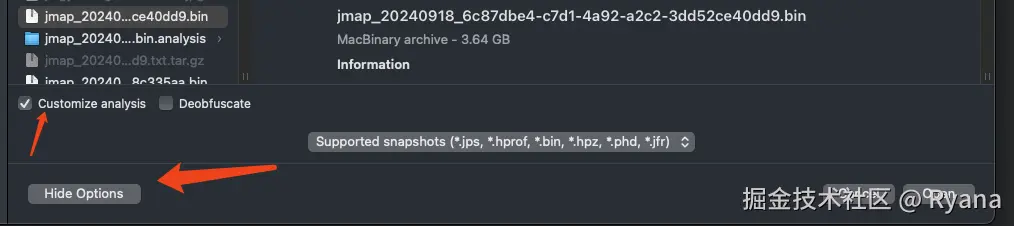

首先勾选自定义分析选项：

image-20241008152525175

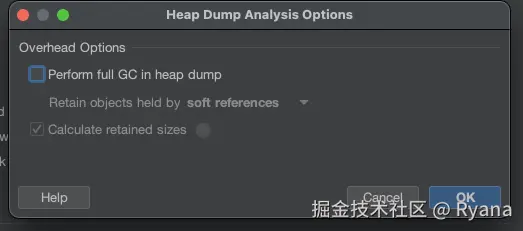

然后在分析时取消勾选FullGC选项

image-20241008152347030

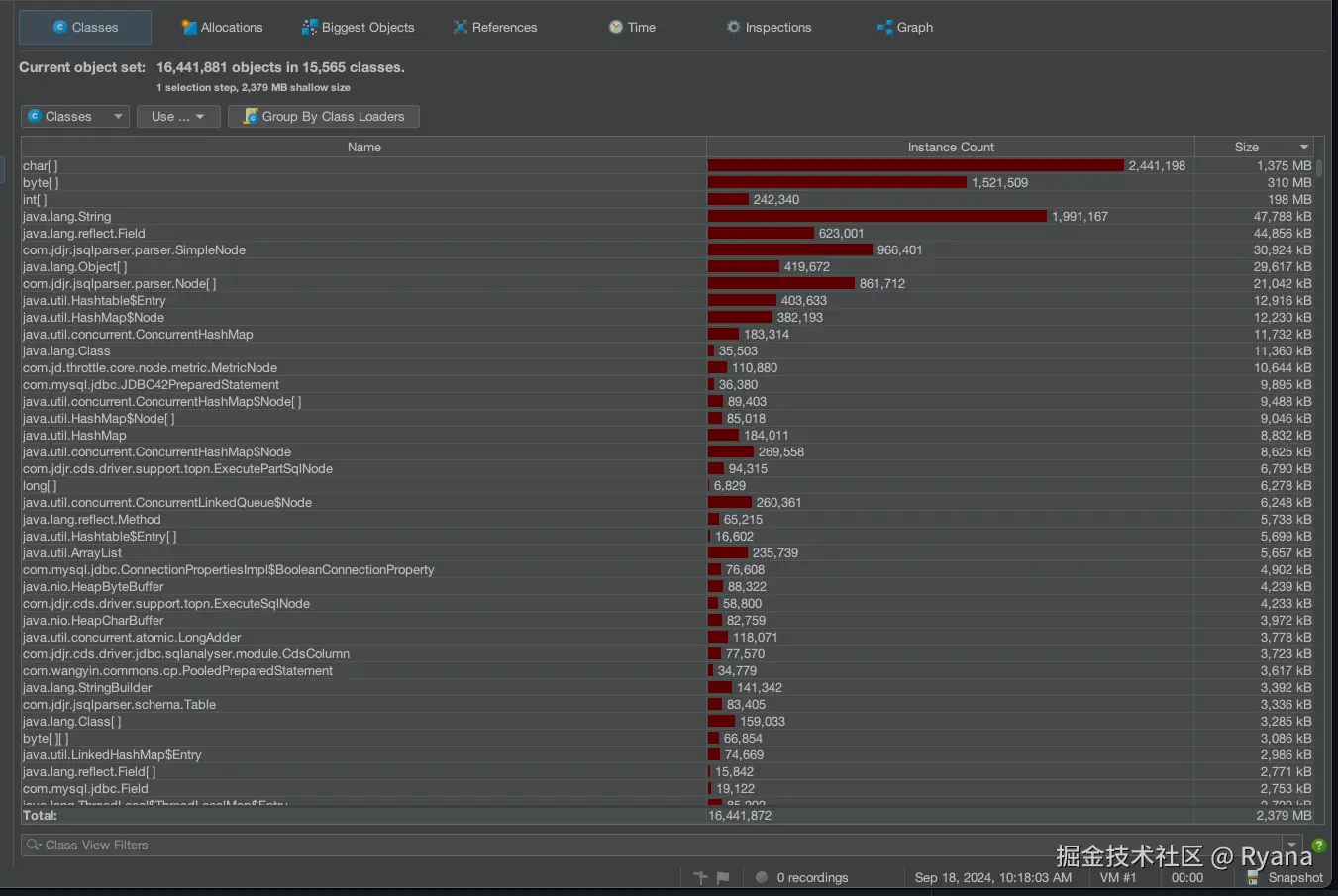

这样就能看到JVM堆内存中原封不动的对象信息：

image-20241008152836488

结论：

可以看到 char[] byte[] int[]占了大约两个G，因此频繁产生大对象就应该在这些对象之间。

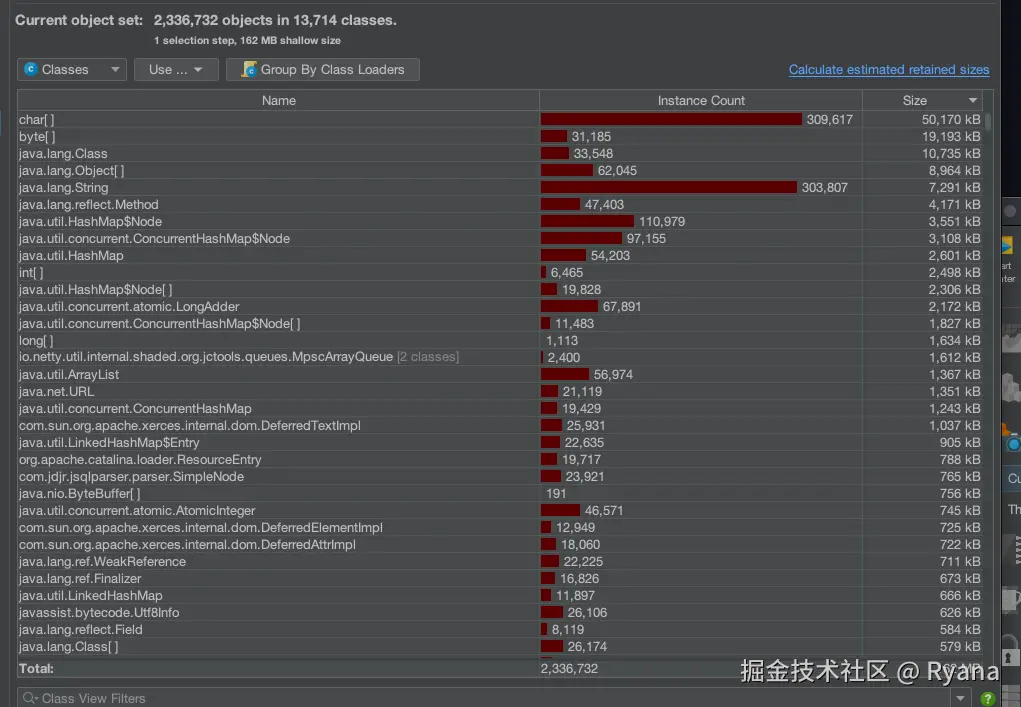

如果我们使用了标准的内存分析（即会自动FullGC），可以看到如下的内存情况，是什么有效的数据都没有的：

image-20241008153835631

1.2.5 定位代码

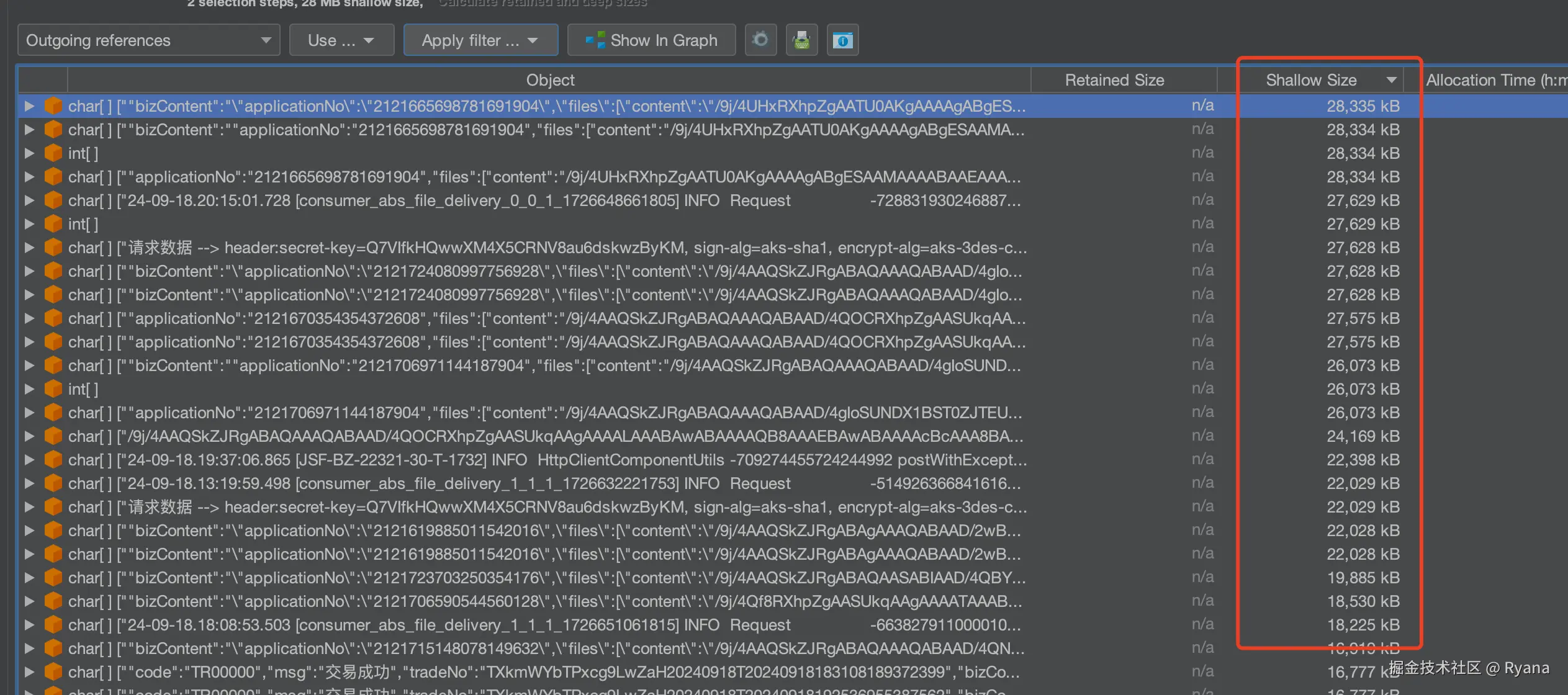

选择占比最大的char[]数组，双击找到对应的引用

image-20241010112928863

可以看到确实有很多字符串类型的大对象（String的底层仍然是char[]） ，最大的一个对象有28335kb=28.3mb， 其余的大对象也不在少数。因此，我们已经找到了罪魁祸首。

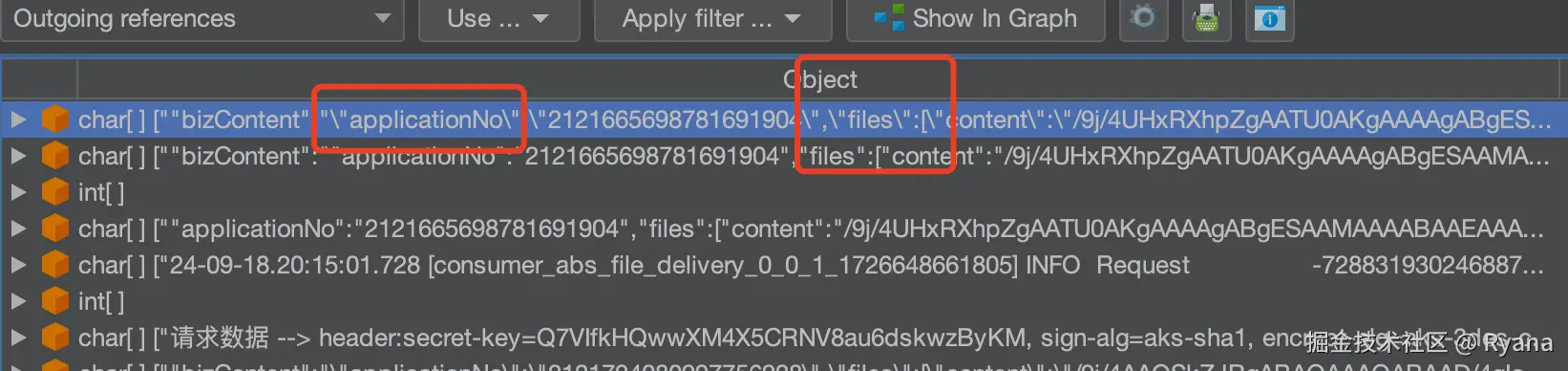

下一步就是根据这些字符串信息找到对应的代码位置（以下的流程不具有通用性，需要具体情况具体分析了）：

image-20241010140220665

对应的文本如下

[""bizContent":""applicationNo":"2121665698781691904","files":["content":"/9j/4UHxRXhpZgAATU0AKgAAAAgABg...

我们观察到有两个字段： applicationNo和 files 并且files是一个list类型。

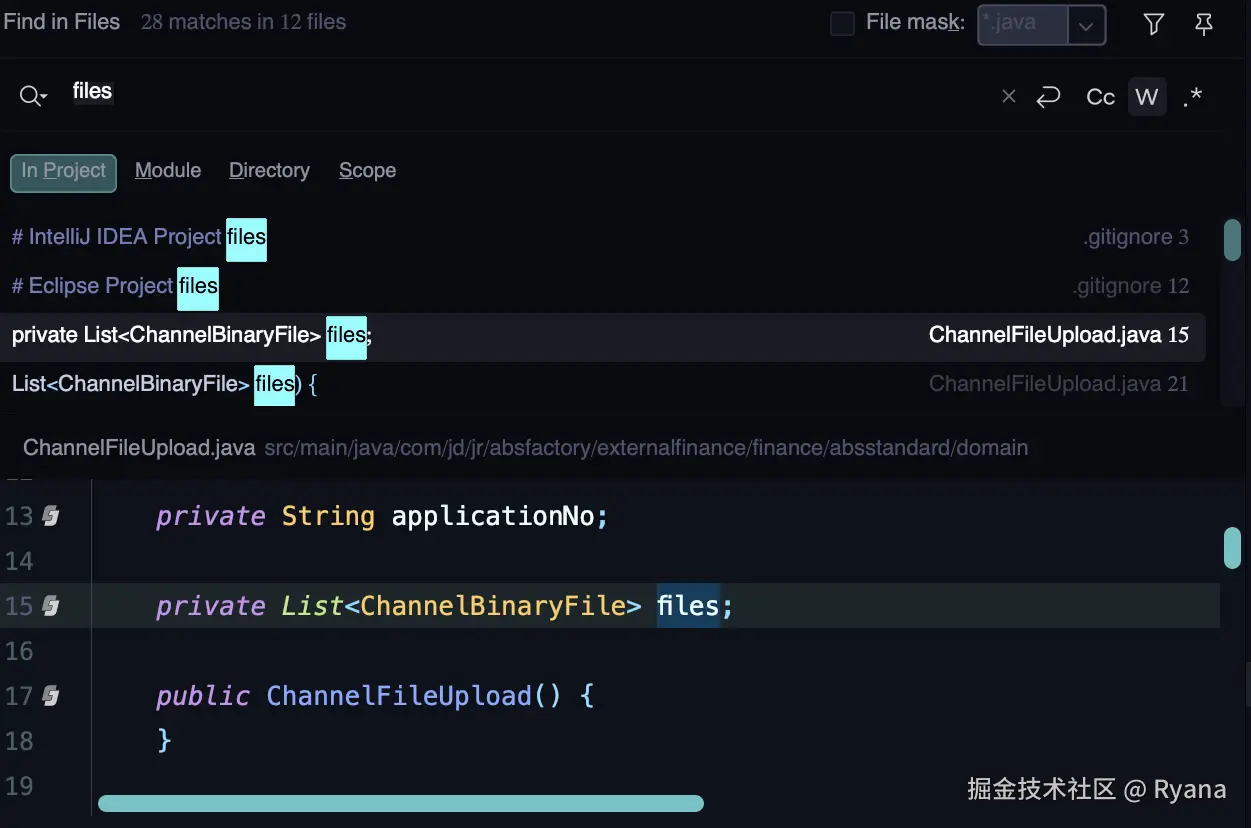

我们在对应的应用中全局搜索files字段，并勾选words（当成完整的次搜索，而不会搜索到其他的例如FileService字段）。这里不使用 applicationNo搜索是因为这个字段很多地方都会用到，所以搜索难度大一些。

搜索结果如下：

image-20241010140751815

可以看到，这个实体类的结构和我们看到的对象结构一模一样，因此我们可以确定大对象为这个类：

public class ChannelFileUpload {
​
    private String applicationNo;
​
    private List<ChannelBinaryFile> files;

    ...
}

然后根据这个类的引用找到对应的代码位置：

private ChannelFileUpload financePacketBuilder(FileDeliveryRecord record) throws Exception {
        Map<String, byte[]> contents = new HashMap<>(forwardingOssFiles.size());
        for (ForwardingOssFile forwardingOssFile : forwardingOssFiles) {
            contents.put(
                    forwardingOssFile.getFileName(),
                    //下载oss文件
                    jingdongStorageManager.download(forwardingOssFile.getOssBucket(), forwardingOssFile.getOssPath()));
        }
        return ChannelFileUpload.createChannelFileUpload(record.getLoanApplyNo(), contents);


public static ChannelBinaryFile createChannelBinaryFile(String name, byte[] content) {
        String type = StringUtils.substringAfterLast(name, ".");
        String contentString = null;
        try {
            //将下载到的文件byte[]用base64编码下，然后作为对象中的一个属性
            contentString = Base64.encodeBase64String(content);
        } catch (Exception ignored) {
​
        }
        return new ChannelBinaryFile(type, name, contentString);
    }

总结一下，这个流程会先下载oss中的文件，然后再将文件内容的char[]用base64编码后作为对象中的一个属性。

因此，当一个图片很大时，再用base64编码后会更大，就会出现大对象的问题。

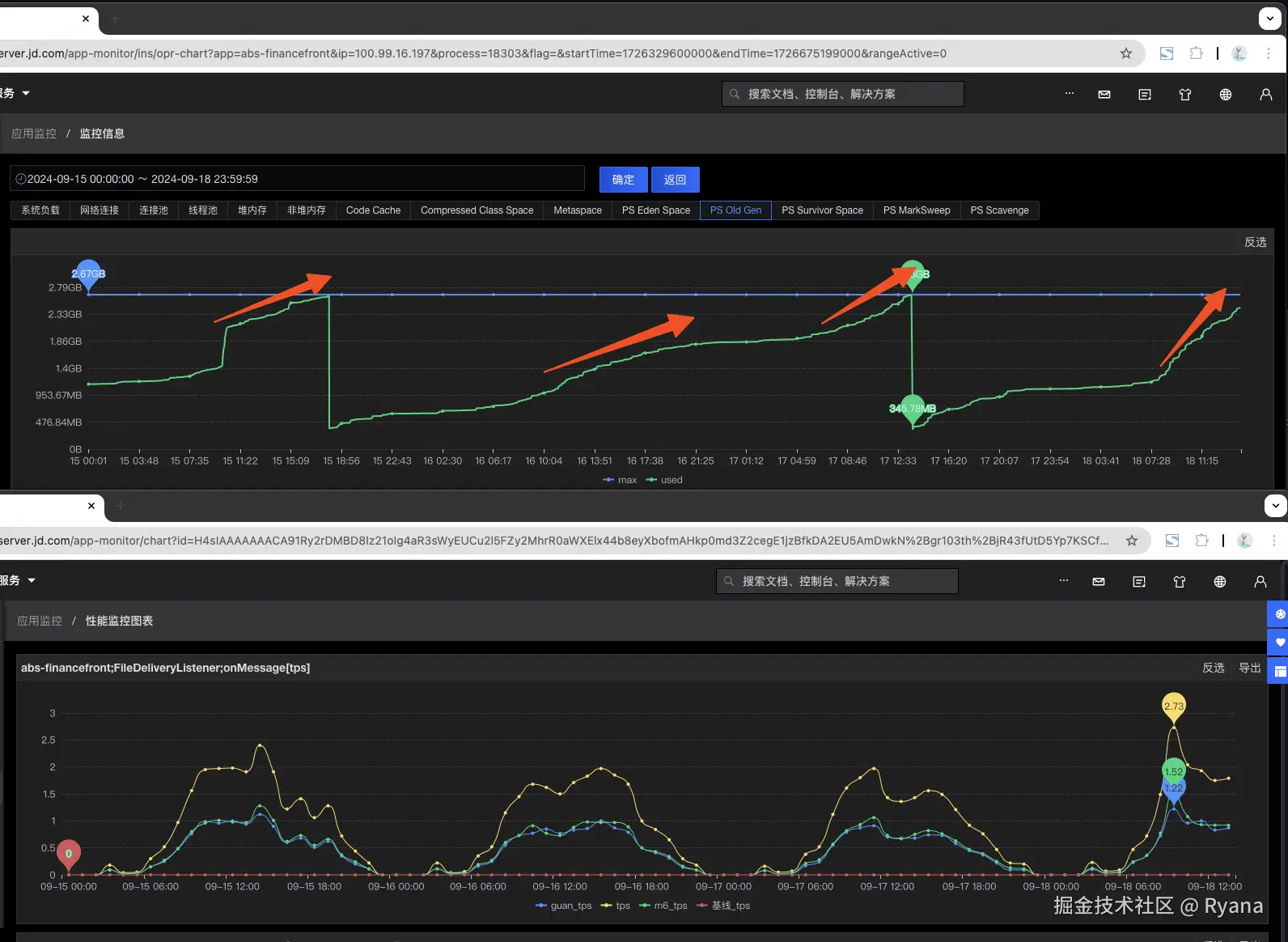

至此，我们已经找到了出现问题的地方，但是还需要结合监控图验证一下。我们找到相同的时间内这个接口的TPS与老年代内存上涨的情况：

image-20241010141841675

并且我们也看到了一个很有意思的现象：

每当这个接口的TPS升高时，对应内存上涨的斜率也会升，图中四处TPS升高带来了四处内存上涨斜率的增高（并且过程中内存使用率过高还带了两次FullGC）。

换句话说，每当这个接口被调用时，对应的内存上涨的就越快，因此我们就可以确定，至少是这个接口调用引起的内存上涨。

之所以说至少是这个接口，因为我们发现了内存中还有其他格式的大对象，排查后发现也都是类似的问题，会将各种文件下载到内存中，然后用base64编码，造成大对象的存在，此处不再赘述。

二、解决问题

问题已经找到了，就要解决这个问题。

2.1 思路一：使用完成之后主动删除

我们在使用完成后如果将对象设置为null会不会有效果：

//创建对象
ChannelFileUpload channelFileUpload = financePacketBuilder(record);
//使用对象
BaseResponse<BaseBizContentResponse> response = request.sendToFinance(channelFileUpload);
//将该对象设置为null
channelFileUpload = null;

其实想一下这样是不行的，因为我们在new对象的时候会在堆内存中创建一块区域存储具体的数据，然后将要创建对象的引用指向该区域，虽然我们将对象的设置为null，但是也只是将这个对象的引用设置为null，在堆内存中存储的数据不会被回收掉。

因此这样设置意义不大。

或者我们主动调用GC呢

//创建对象
ChannelFileUpload channelFileUpload = financePacketBuilder(record);
//使用对象
BaseResponse<BaseBizContentResponse> response = request.sendToFinance(channelFileUpload);
//主动GC
System.gc();

主动调用GC首先不一定会触发FullGC，因为这里只是建议系统要GC，但是JVM还是会根据自己的策略选择在什么时候去执行GC操作，其次如果该接口TPS较高的时候，每次调用都执行GC也会有频繁GC的风险。因此这样改造风险大于收益，也暂不考虑。

2.2 思路二：修改接口逻辑

从根本上能解决问题的方式就是不创建大对象，我们在接口中不下载oss文件，而把oss链接给到下游系统，让下游系统自己下载文件。这样就能从根本上解决问题。

但是因为系统会涉及到上下游应用及外部系统，因此改造起来困难较大、排期较长，基本上也不可能。

因此，如果必须在系统内创建大对象的话，只能优化JVM参数这一条路。

2.3 思路三：优化JVM参数

要优化JVM参数，我们首先看一下这个应用对应的JVM参数：

-server -Xms4096m -Xmx4096m -XX:MaxMetaspaceSize=256m -XX:+HeapDumpOnOutOfMemoryError

这些参数表明了JVM使用的堆内存大小为4G，并且没有指定使用哪个垃圾收集器。

2.3.1 调整堆内存大小

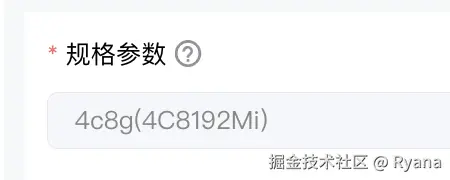

查看我们容器的内存大小，发现是4C8G，也就是说JVM只用了一半的内存。

image-20241010155539341

一般的业务应用推荐JVM使用宿主机的内存占比为50%-75%，也就是二分之一到四分之三，我们只使用了一半，因此可以调整堆内存大小为6G。

-server -Xms6144m -Xmx6144m -XX:MaxMetaspaceSize=256m -XX:+HeapDumpOnOutOfMemoryError

2.3.2 设置进入老年代阈值

最简单的调大堆内存我们已经设置过了，下面来看看调整其他的JVM参数。

根据我们前文的情况，我们重新梳理一下思路：

首先创建对象时，因为对象过大会导致直接进入老年代，因此会老年代会逐步变大，进而导致一天内可能会出现多次FullGC。

其次，这些对象也只是会在一次接口调用中短时存在，接口调用完成后数据就没用了，因此这些对象其实更应该待在年轻代，被频率较高的YGC回收掉。

因此我们的解决方案是：

让大对象待在年轻代，让年轻带的Ygc把这些无用的对象给回收掉。此外，需要注意的是这个操作会带来年轻代的增长速率变快，因此我们也需要对应的调整年轻代的大小。

我们知道JVM中可以通过这个参数调整进入老年代的阈值：

-XX:PretenureSizeThreshold

同时因为没有指定使用那个垃圾收集器，JDK8默认使用Parallel垃圾收集器，因此该收集器指定年轻代大小的参数为：

-Xmn

所以调整完之后的JVM参数如下：

-server -Xms6144m -Xmx6144m -XX:MaxMetaspaceSize=256m -XX:+HeapDumpOnOutOfMemoryError -XX:PretenureSizeThreshold=30m -Xmn2457m

将进入老年代的阈值设置为30m，同时将年轻代内存设置为2.4G。

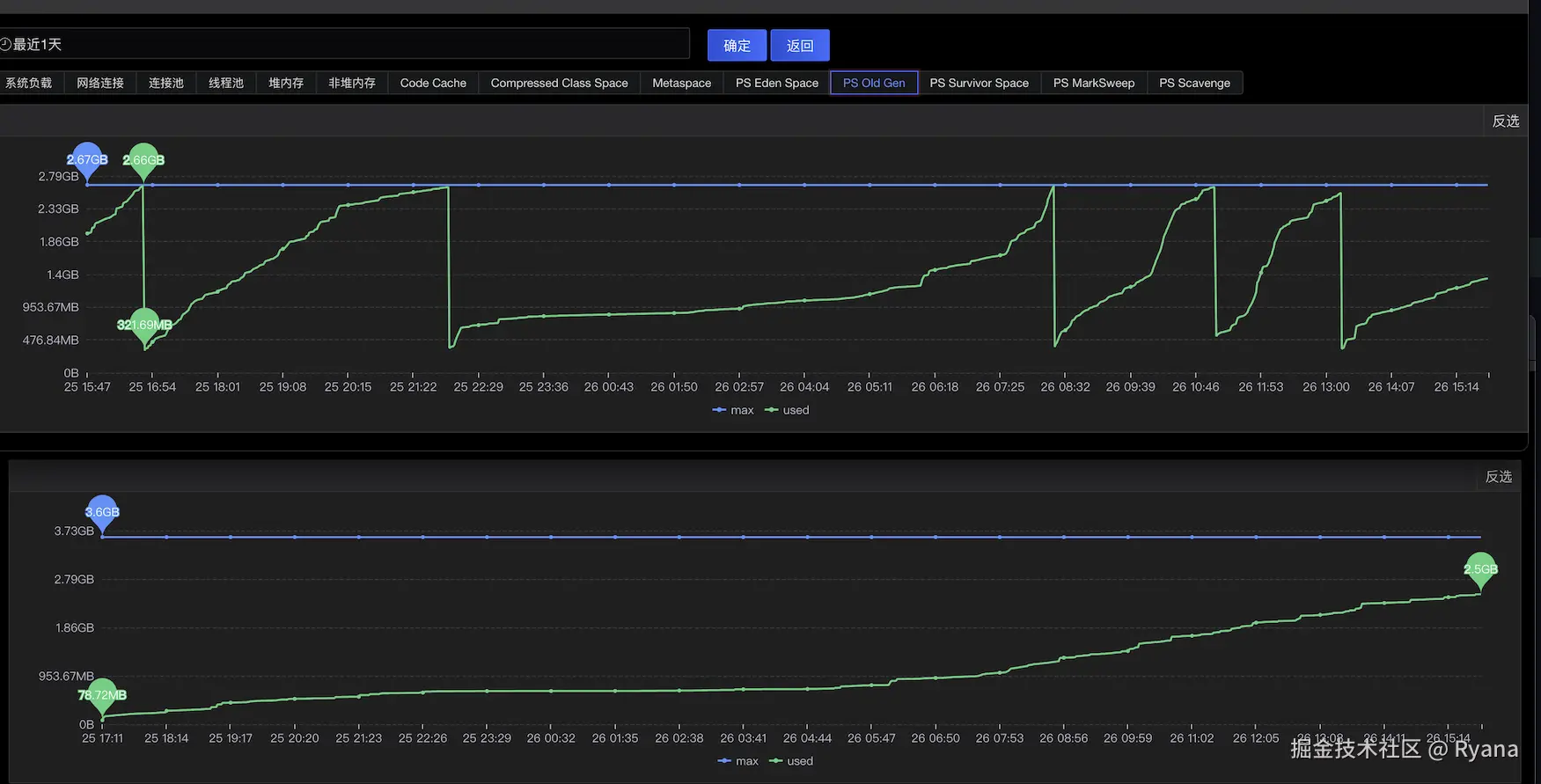

我们将此配置重新部署部分节点至生产环境，其余节点配置照旧（为了对比新老配置是否有效），然后过两天重新观察内存使用率情况：

image-20241010162835270

可以看到本次的改动是有效的，未修改JVM配置的节点一天发生了5次FullGC，而修改了配置之后的节点，一天内还没有发生过一次FullGC。

那么问题到这里就解决了吗？其实并没有，我们发现虽然现在还没有发生GC，但是当前的内存使用率已经快到阈值了，最多再过几个小时还是会发生GC。因此，我们上一步只是将发生GC的频率降低了，并没有从根本上解决问题。

此外，dump下内存快照后发现，堆内存中还是有很多我们之前发现的大对象也印证了以上的猜测，问题还没有解决，大对象还是会待在老年代。

2.3.3 无效的参数-XX:PretenureSizeThreshold

从上文来看，我们设置的参数 -XX:PretenureSizeThreshold好像并没有生效，查阅资料后发现，我们使用的Parallel垃圾收集器中确实是不支持这个参数。

此外，我们也发现，即使我们换个垃圾回收器支持这个参数，设置完成后也是无效的。

这是因为，我们当初设置这个参数时，不希望对象能直接分配到老年代，而应该一直待在年轻代。此参数的作用是，当创建对象的内存大小大于设置的阈值时(30m)，会直接进老年代，而不是说小于这个阈值就会一直待在年轻代。

那么，为什么这些大对象会在短时间内就进入到老年代呢？

我们重新回忆一下对象什么时候会进入老年代：

1. 年龄达到阈值

当对象在年轻代中的Survivor区经过多次垃圾收集（Minor GC）后，其年龄（即对象存活的次数）达到一定的阈值时（默认阈值为15，可以通过 -XX:MaxTenuringThreshold 参数进行调整），该对象会被提升（Promote）到老年代。这是最常见的方式之一。

2. 年轻代空间不足

当年轻代的Eden区和Survivor区无法容纳新创建的对象或存活的对象时，会触发一次Minor GC。如果在GC之后，年轻代仍然不足以容纳这些对象，那么一些对象将会被直接提升到老年代。这种情况通常发生在大量对象短时间内被创建的情况下。

3. 大对象直接分配到老年代

大对象（例如大型数组或字符串）如果超过了特定的大小阈值（可以通过 -XX:PretenureSizeThreshold 参数设置），会直接分配到老年代，而不会经过年轻代。这种方式主要用于避免在年轻代中频繁复制大对象，降低垃圾收集的开销。

4. 动态年龄判定

在某些垃圾收集器（如G1 GC）中，JVM会动态地调整对象提升到老年代的年龄阈值。JVM会根据对象在Survivor区的分布情况来决定哪些对象应该提升到老年代，而不是严格按照固定的年龄阈值。

我们使用排除法依次来找到问题的原因：

  1. 年龄达到阈值

我们查看了这个请求的耗时，基本上都在2-3S左右。然后查看YGC的频率，平均28S发生一次，这些大对象的请求不可能在年轻代待到15次YGC。因此这种情况是不可能的。

image-20241010172526185

  1. 大对象直接分配老年代

因为我们此收集器不支持这个这个 PretenureSizeThreshold参数配置，因此在默认为0的情况下，任何对象都会现在年轻代分配内存。这种直接分配到老年代的情况也不存在。

  1. 动态年龄判断

同1，对象存在时间太短，不会撑过一轮YGC，因此也暂不考虑

那么有可能会让对象进入老年代的只剩下第2种情况了。

  1. 年轻代空间不足

2.3.4 年轻代空间不足时进入老年代的过程

我们知道年轻代分为Eden和survivor区，其默认比例是8:1:1。新生代中有两个Survivor区，分别称为Survivor区0（S0）和Survivor区1（S1），它们的作用是保存从Eden区中存活下来的对象。

那么对象的生命周期为：

  1. 对象创建：大多数新对象在Eden区中创建。此时S0与S1都是空的。
  2. 第一次GC：当Eden区满时，触发Minor GC，存活的对象被复制到Survivor区0（假设S0）。
  3. 第二次及后续GC：在下一次Minor GC中，Eden区和Survivor区0（S0）中的存活对象被复制到Survivor区1（S1）。如果对象在Survivor区中经历了足够多次的GC（达到一定年龄阈值），它们会被提升到老年代。或者当S1中存放不下Eden+S0的对象时，也会放入老年代。

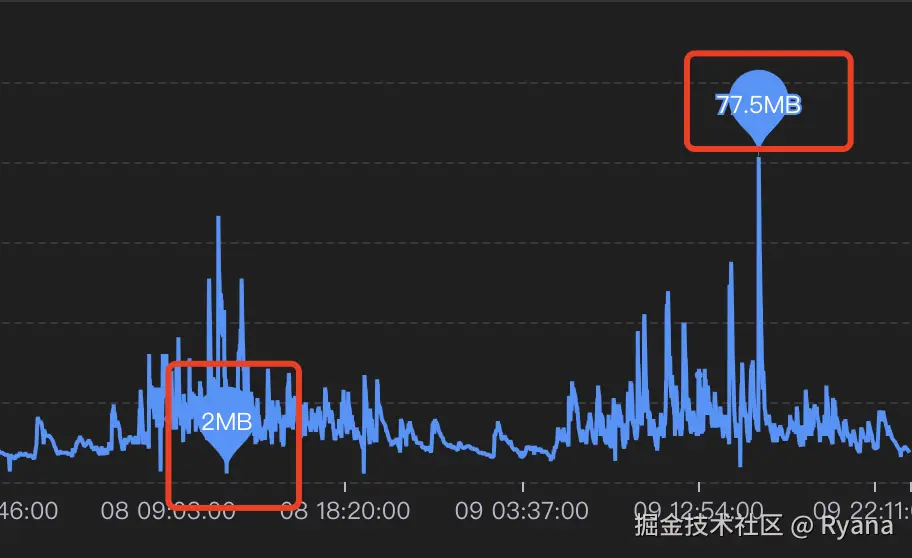

我们从监控图查看Survivor的空间大小：

image-20241010174203513

可以看到Survivor的空间是会变化的，最大有77.5MB，而最小只有2MB！ 不应该一直是固定的8:1:1的比例吗？

查询相关资料后发现，这是因为Parallel垃圾收集器默认开启了这个策略：

-XX:+UseAdaptiveSizePolicy

这个策略的意义是：

当 -XX:+UseAdaptiveSizePolicy 参数开启时，JVM 会启用自适应内存管理策略（Adaptive Size Policy），这意味着 JVM 会根据应用程序的运行情况动态调整堆内存的分配，包括新生代（Young Generation）和老年代（Old Generation）的大小。这个策略主要应用于年轻代和老年代的内存分配，以及垃圾收集的频率和停顿时间。

这也就解释了为什么Survivor的空间是动态变化的，以及为什么这些大对象会在短时间进入老年代。

当Survivor区被设置为2mb，发生YGC后，Eden区+S0区存活的对象内存空间大小大概率是大于S1区的，因此这些对象会直接进入到老年代，因此几乎每次YGC都会把剩余对象放入老年代，这次是为什么老年代的内存增长频率会特别高。

2.3.5 设置固定Eden和Survivor区固定比例

根据查阅资料里面的解决方案，显式的设置Eden和Survivor区固定比例为8:1:1。

-XX:SurvivorRatio=8

然后设置并部署后发现这个参数只会在JVM初始化时比例为8:1:1，后面随着YGC的开始，Survivor区的大小还是会变化。想了一下应该还是-XX:+UseAdaptiveSizePolicy这个策略的问题。

临门一脚，我们决定关闭这个策略。

咨询GPT后发现关闭这个策略并不会有什么问题，只会导致每个区域都是固定的内存大小，不会动态的变更，而这正是我们所需要的。

因此，设置这个参数为关闭，最终的JVM配置为：

-server -Xms6144m -Xmx6144m -XX:MaxMetaspaceSize=256m -XX:+HeapDumpOnOutOfMemoryError -XX:PretenureSizeThreshold=30m -Xmn2457m -XX:SurvivorRatio=8 -XX:-UseAdaptiveSizePolicy

2.4 结果与结论

国庆回来之后，过了7天我们再观察下对应的监控图，发现问题已经解决了：

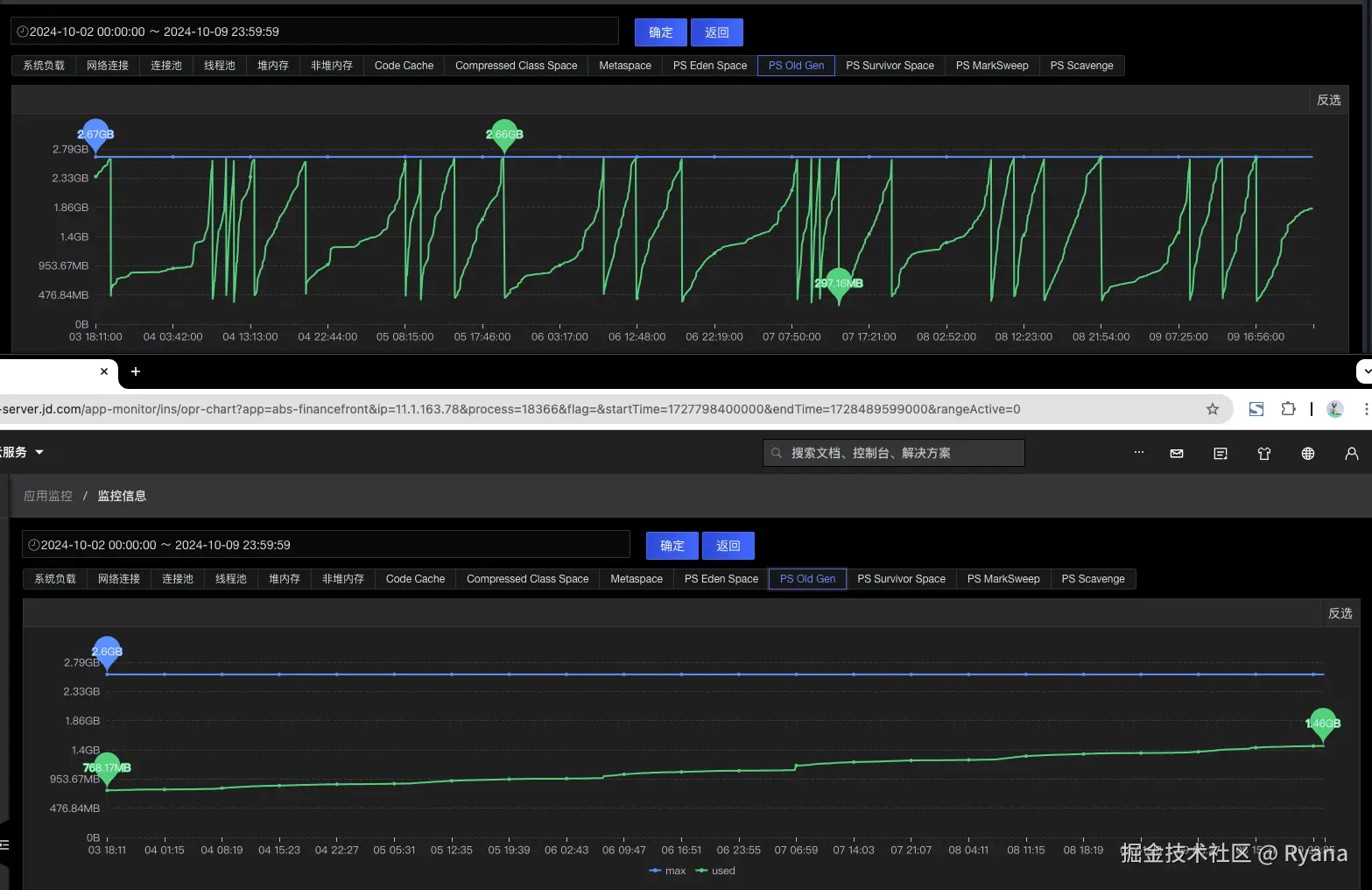

image-20241010181222423

筛选同样的时间段，发现未修改配置的节点，7天内一共发生了25次FullGC，平均每6小时发生一次，平均每次669毫秒：

image-20241010181437741

也就是说一天内会有4次长达700毫秒的时间系统是不可用的。

而优化过配置的节点，7天的时间内存增长了:

1.46GB-0.76GB=700MB

700MB/7天=100MB/天

平均每天老年代增长100MB，2.6G的老年代内存可以支撑大约26天会发生一次FullGC

26天*24小时=624小时

也就是说现在平均600小时才会发生一次FullGC，而原来平均每6小时就会发生一次FullGC，将发生FullGC的频率缩短为原来的1%.

6h/624h≈0.96%<1%

至此，26天才会发生一次的FullGC，已经可以被正常的业务应用所接受了。

三、总结

再回顾一下整体的流程。

我们观察监控图发现频繁发生GC的原因是正常的大对象存在，而非内存溢出的情况，因此选择dump下内存快照后使用自定义分析工具不自动GC。找到大对象后，根据字符串的特征找到对应的代码，而后根据这个接口的调用情况与内存上涨的速率，确定了是这个接口导致的内存上涨。

找到问题后，发现前两种思路都不能解决此问题，最后选择优化JVM参数配置的方式。先选择最简单的调整JVM堆内存大小，调整完成之后设置-XX:PretenureSizeThreshold参数，发现会有用但是仍然会存在FullGC的情况，因此重新梳理可能会导致对象短时间内进入老年代的情况，根据排除法确定了最终的问题是年轻代内存不足。

而最终的问题就是应用没有指定垃圾回收器，JDK8使用了默认的Parallel垃圾回收器，而该垃圾回收器会默认开启这个策略-XX:+UseAdaptiveSizePolicy，该策略会导致年轻代的Survivor区最小可能缩短至2mb（S0跟S1都是2mb），而在这种情况下，YGC后发现不能将Eden+S0存放至S1，就会将对象存放至老年代，而导致老年代的增长速率会特别快，进而导致频繁的FullGC。

四、拓展

4.1 堆内存大小

众所周知，JVM的堆内存不宜设置的太大或太小，本案例中内存设置的偏小。

但是我们现在有的应用8G的宿主机内存JVM只用了2个G，也有的应用4G的内存JVM用了4个G。

这两种都是错误的示范，JVM内存使用率过小会导致更可能的发生FullGC。而使用率过大甚至超过了宿主机内存，轻则导致容器内存使用率一直告警，重则会导致内存使用率100%而导致所有的业务都无法响应。

4.2 具体情况具体分析

2.3.4中我们提到了，我们上文根据字符串找到了对应的请求接口，并且确定了一次接口请求时长在3秒左右，而平均30秒才会发生一次GC，因此不可能存在一个对象被YGC了15次都没有回收掉的的情况（接口请求完成后，该对象无引用，一次YGC就会被回收掉），所以排除了大对象时通过年龄过大进入的老年代。

但是如果现在是这样的一种场景：有一个定时任务 ，会固定创建一个大对象，并且每次处理时间会长达半个小时，YGC同样也是30秒一次，这个时候出现频繁的FullGC，此时我们就要考虑是否是YGC次数过多导致的进入老年代。

因此，具体情况应该具体分析。像上述的假设条件，就可以考虑调整进入老年代年龄的阈值。

-XX:MaxTenuringThreshold

4.3 留存信息

像排查生产问题一样，我们在排查生产问题时，如果已经通过其他方式可以解决此问题，但是并没有找到具体的原因时，一般会留1到2台机器作为案发现场，以方便后续排查具体的问题。

同样的在进行JVM参数优化时，可以只设置部分节点，另一部分节点作为对比，同时保留每次操作前后的截图和数据，方便后续复盘和总结使用。

4.4 有选择的使用Parallel收集器

Parallel收集器因为默认开启了自适应分配内存策略，所以优点是会动态调整JVM各个区域和各种参数的配置，以减少GC所产生的等待事时间。但是如我们本文所分析的一样，他有时候可能会过分的为了减少GC时间而导致了某些区域内存分配明显不合理，而带来的增加内存GC频率的问题。

因此如果我们启动脚本里没有指明使用那个垃圾回收器，需要关注一下JVM的内存使用情况。
