之前写了三篇文章，介绍了如何从新手尝试做物联网应用。
这篇文章将面向不那么了解编程的学习者，讲解如何图形化实现上面的那些功能。如果在阅读这篇文章过程中遇到疑问，可以先去看看上面的那几篇文章。
一、安装软件（windows系统为例）
这篇文章将用到的图形化是mixly，下载地址如下：
pan.baidu.com/share/init?… 提取码：ny1n
文件比较大，下载过程比较慢，需要耐心等待。如果不想等待，也可以联系本人Q：2395453054 在线发送给大家。

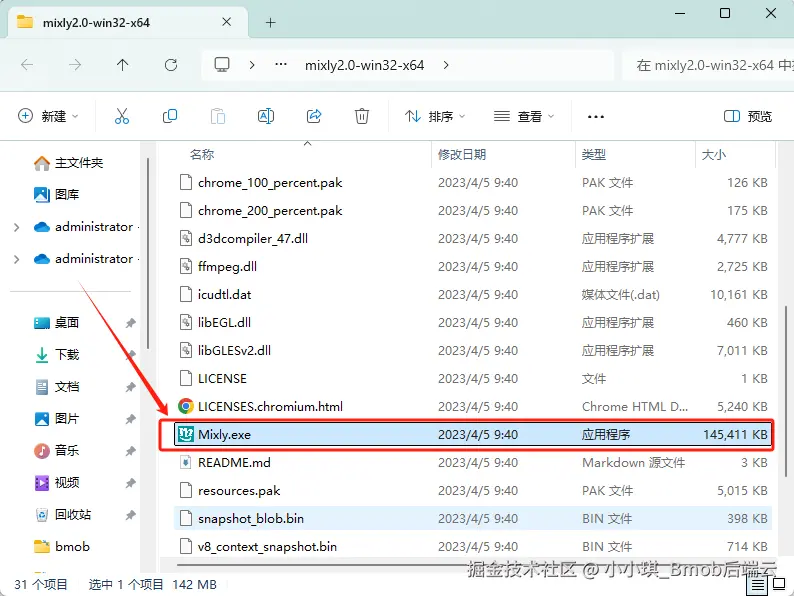

下载下来之后，解压，然后可以看到Mixly.exe这个文件，双击即可启动。

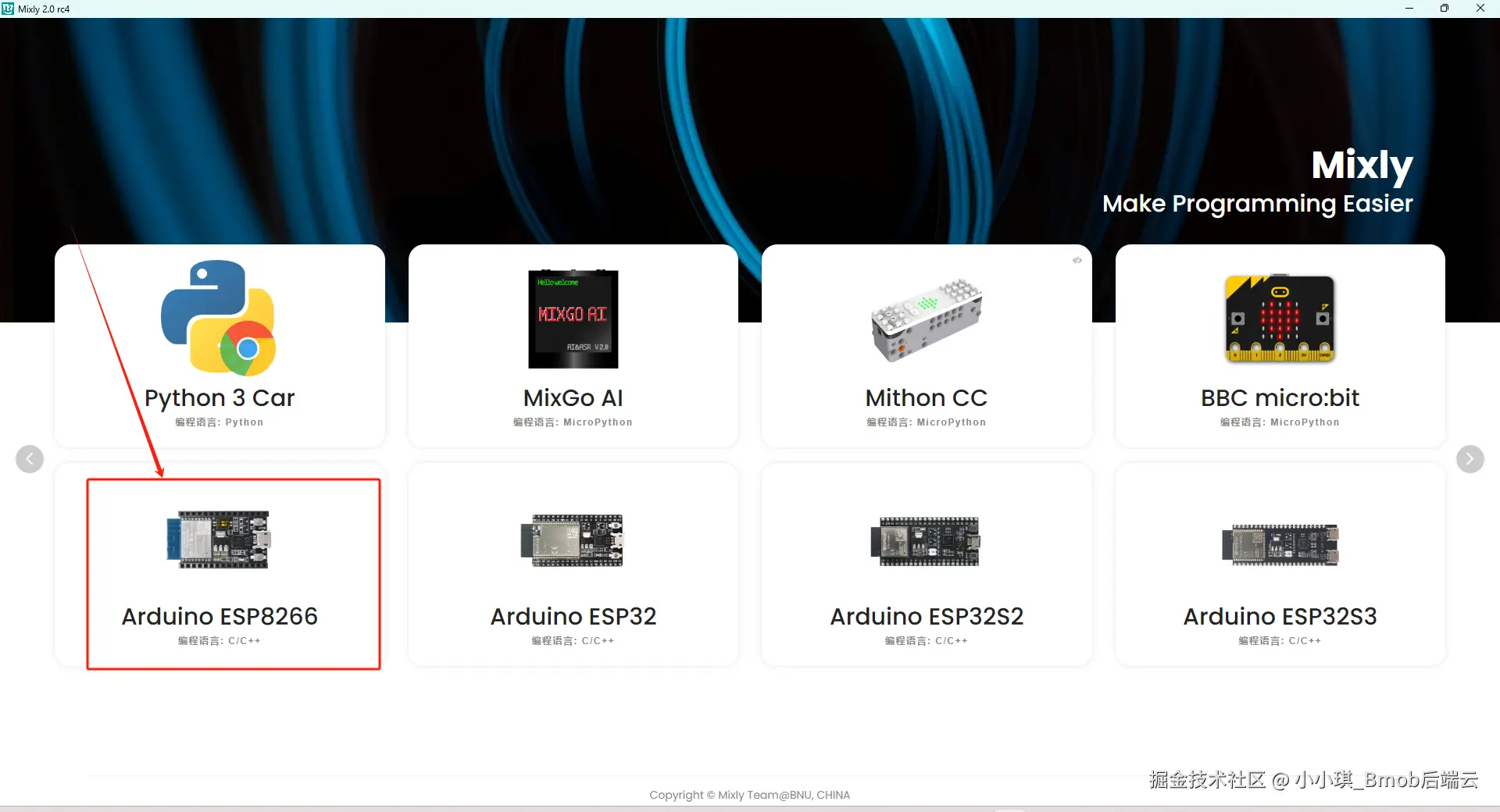

进入界面之后，在第二页中选中Arduino ESP8266，如下图。
二、安装Bmob Mixly插件
下载地址：bmob-cdn-31082.bmobpay.com/iot/mixly_b…
下载之后，解压。
回到Mixly软件中，依次选择右上角的菜单“设置 -> 管理库”。在库管理器中，选择本地导入，如下图所示：

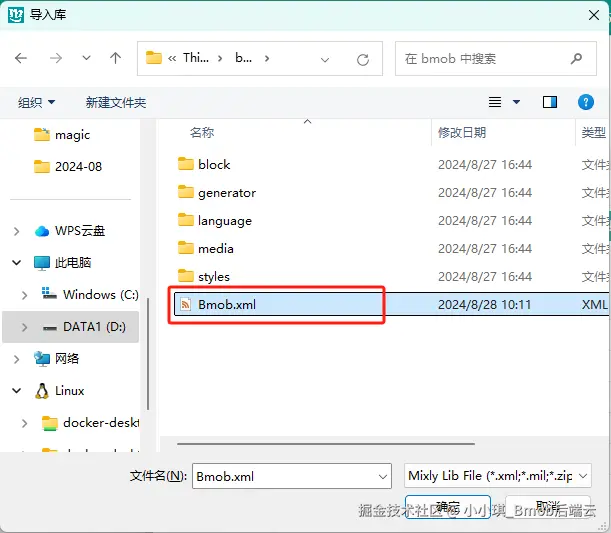

在导入库对话框中，选择刚刚解压的文件Bmob.xml，如下图所示：

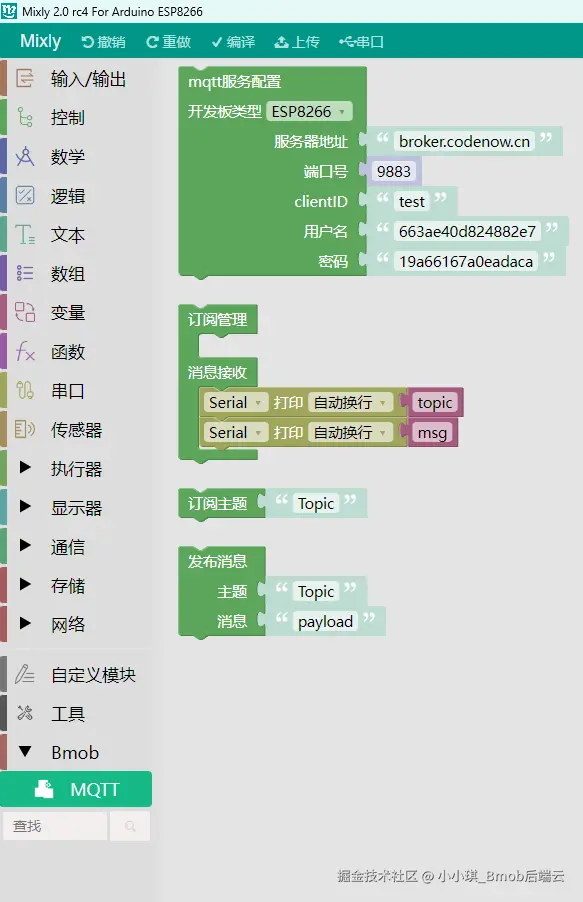

导入成功之后，我们可以在界面中看到新的控件，如下：
三、重新梳理思维逻辑
远程控制家里筒灯的开关的esp8266设备的控制逻辑是这样的：
- 连接本地wifi（需要WIFI名称和密码）
- 连接Bmob MQTT服务器（需要MQTT服务器的地址、端口、用户名、密码和客户端id）
- 订阅开关灯的主题（需要符合Bmob MQTT主题的格式：devices/type/client_id，其中devices是固定的标记，type是自定义的名称，通常用来表示设备类型，这里定为line，client_id是客户端id，和上面的一样）
- 处理接收到的主体消息（如果msg内容是on的话，打开灯，否则关闭灯）
四、图形化实现
1、连接本地wifi

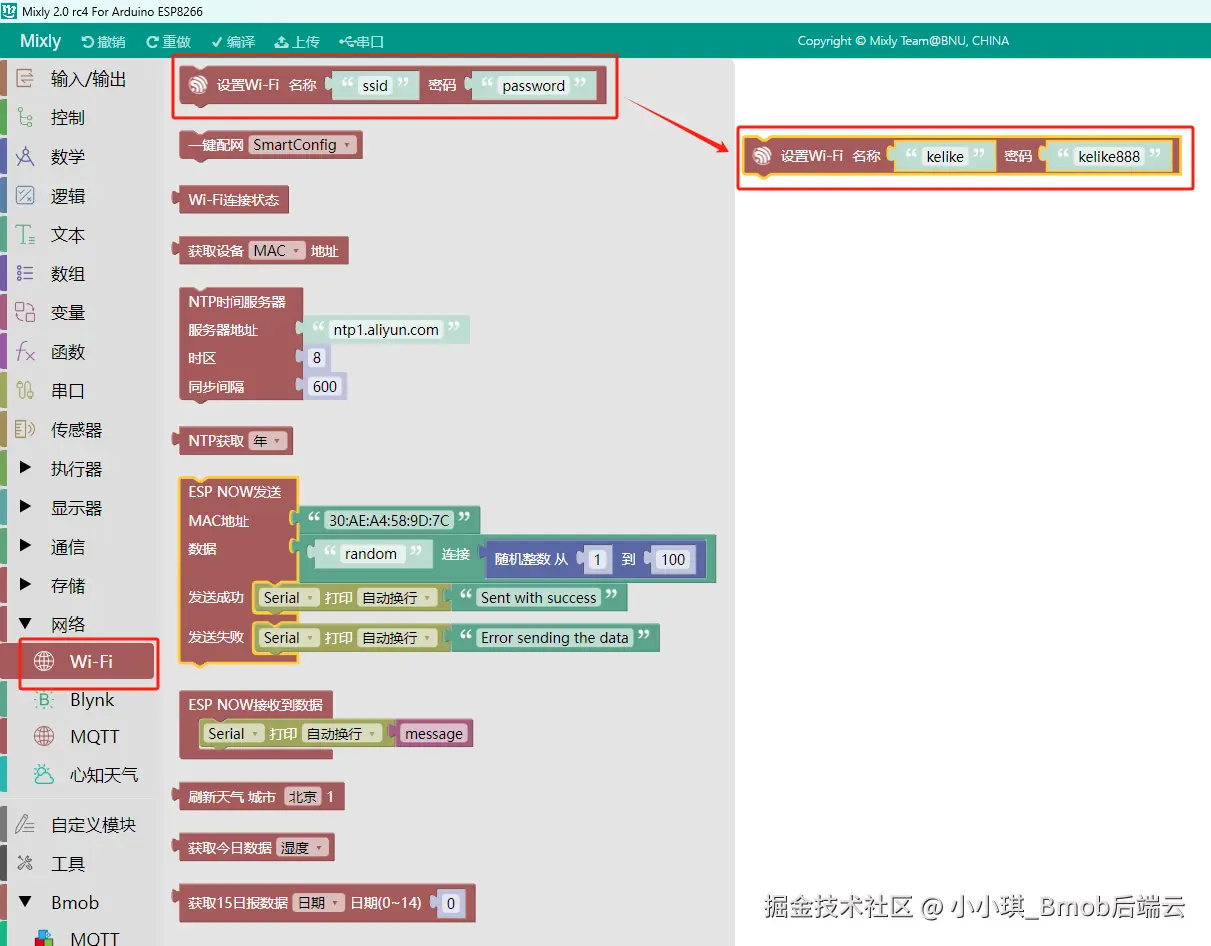

点击网络-> WiFi，选择设置WIFI的组件，如下图所示：
2、连接Bmob MQTT服务器

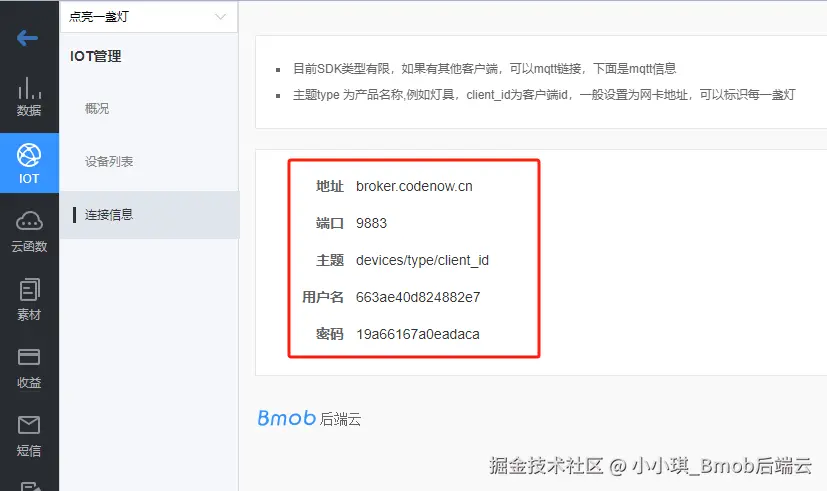

登录到Bmob后端云，创建应用，然后获取下面的信息：

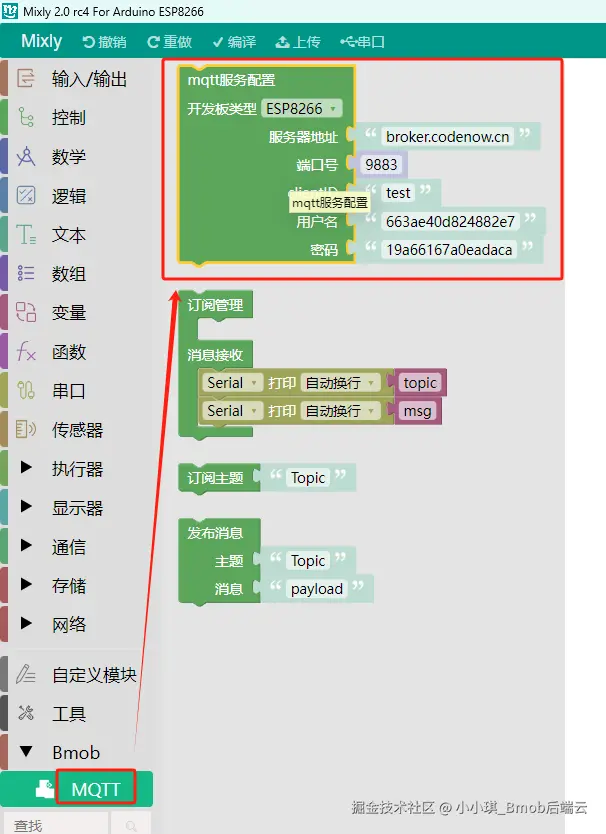

回到mixly图形界面中，从Bmob -> MQTT中选择MQTT服务配置，如下图：

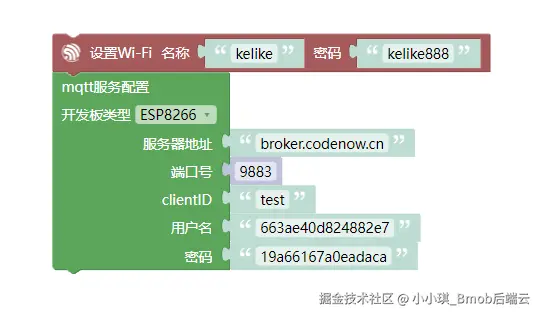

然后把相关的内容填写上去，如下图：
其中，clientID是客户端ID，你可以用网卡地址，也可以是其他内容，表示这个独一无二的设备。
3、订阅主题

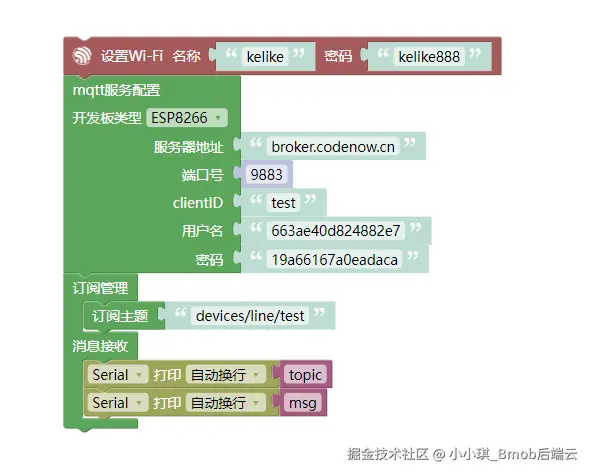

用同样的方法，拖拽订阅管理到主界面，同时把订阅主题拖到订阅管理里面，并填写主题内容为：devices/line/test。大家注意一下主题的格式：devices/type/client_id，其中devices是固定的标记，type是自定义的名称，通常用来表示设备类型，这里定为line，client_id是客户端id，和上面的一样，即：test。如下图：
4、处理消息

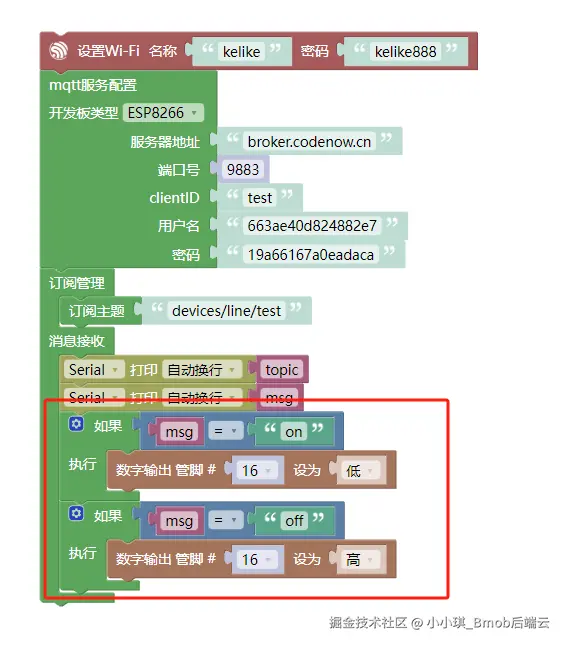

在消息处理那里，加上控制、输入/输出和文本，文本的内容分别为on和off，数字输出的管脚为16，值分别是高和低。具体如下所示：

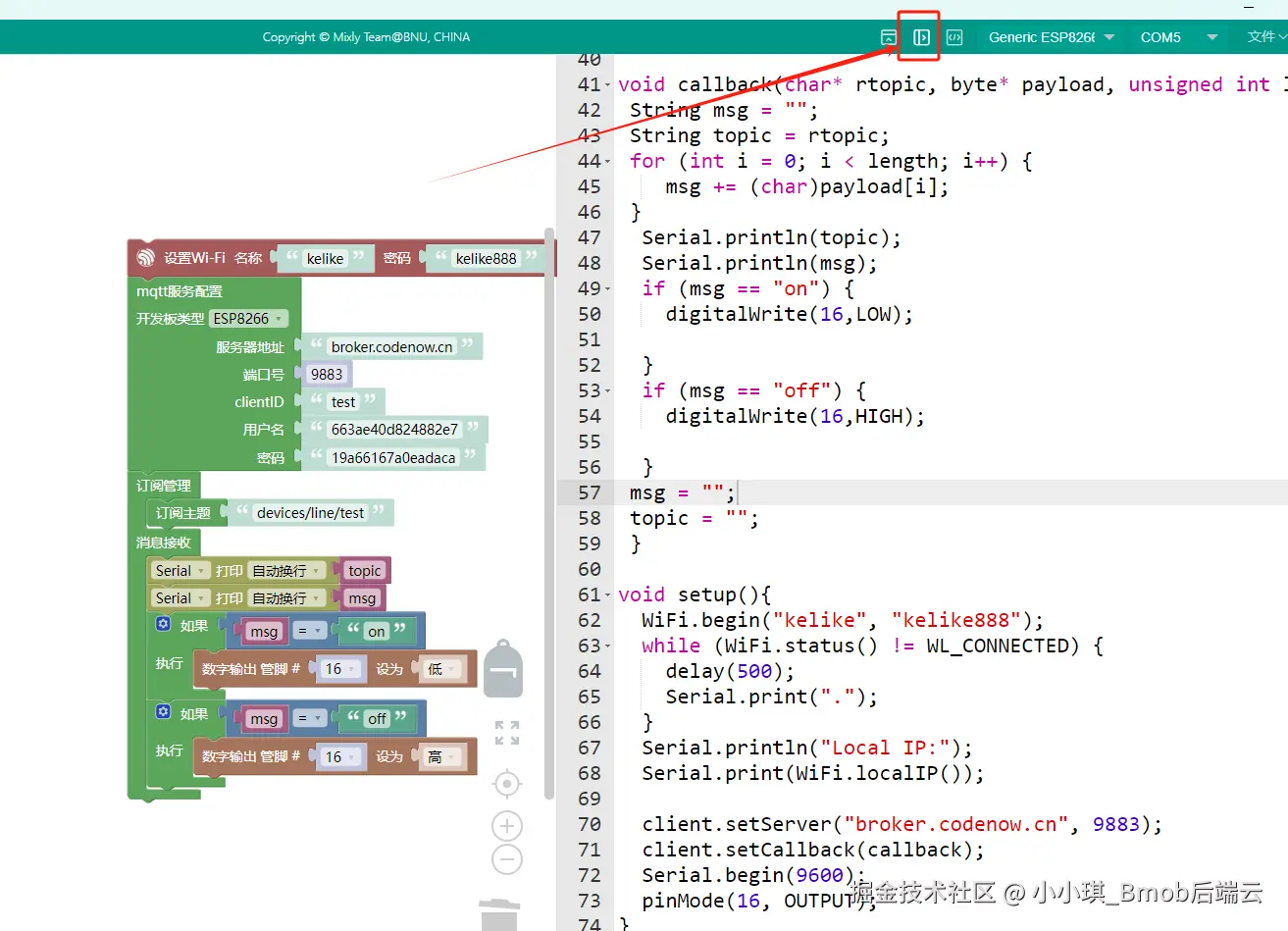

如果你想查看对应的代码的话，还可以点击顶部的右向按钮，如下图所示，就可以看到生成的代码：
大家可以对比一下自动生成的代码和我们之前编写的代码：juejin.cn/post/740545…
五、编译和上传代码

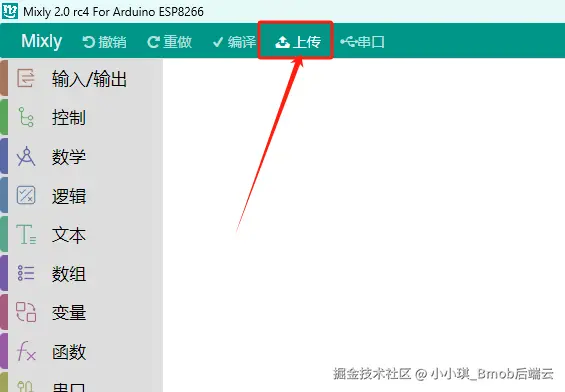

点击顶部的编译代码，你可以检测代码是否有问题。如果你想编译的同时上传代码的话，直接上传代码即可，如下图所示：
