本学习过程由易到难，分为下面几篇文章：
前两篇文章中，为了便于入门者理解和学习，讲解了如何点亮esp8266开发板中的内置灯。
大家肯定会觉得不过瘾，不够实用，毕竟如果不是学习目的的话，没有人会去做这样的案例。
因此，本课程就专门来讲解如何开发一个真正远程点亮家里灯的项目（这里不再赘述如何安装编译器和驱动的问题，有需要了解的同学，可以看上面的文章）。
先看看最终的效果视频：
声明：本文用到的筒灯电压是家用电压220V，大家如果需要实践，请谨慎；未成年人请在家长陪同下实践；本文作者不对产生的安全事故负责。
一、硬件准备
| 名称 | 数量 | 说明 |
|---|---|---|

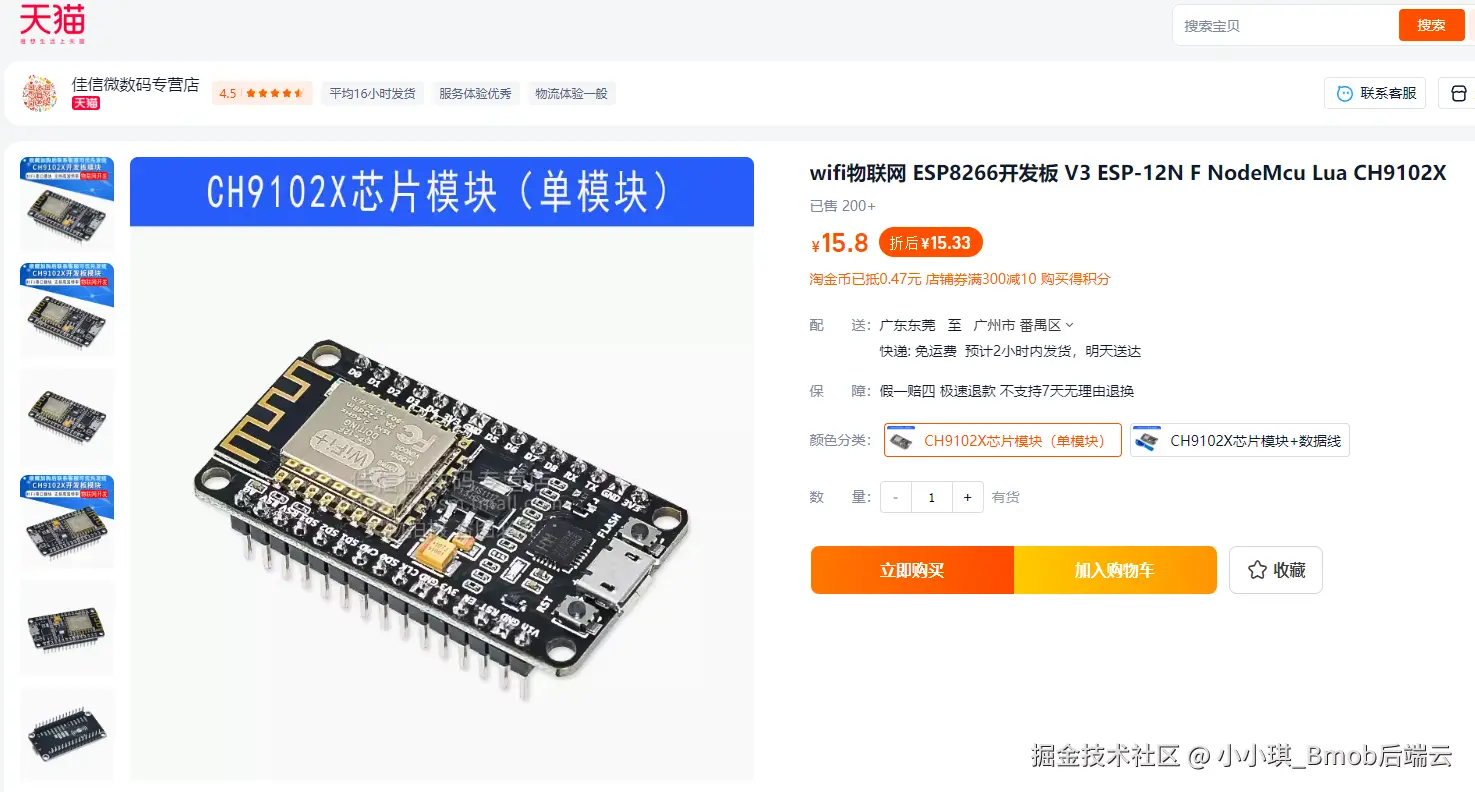

| esp8266-12F开发板 | 1 | 接入WIFI，传输数据，远程控制 |

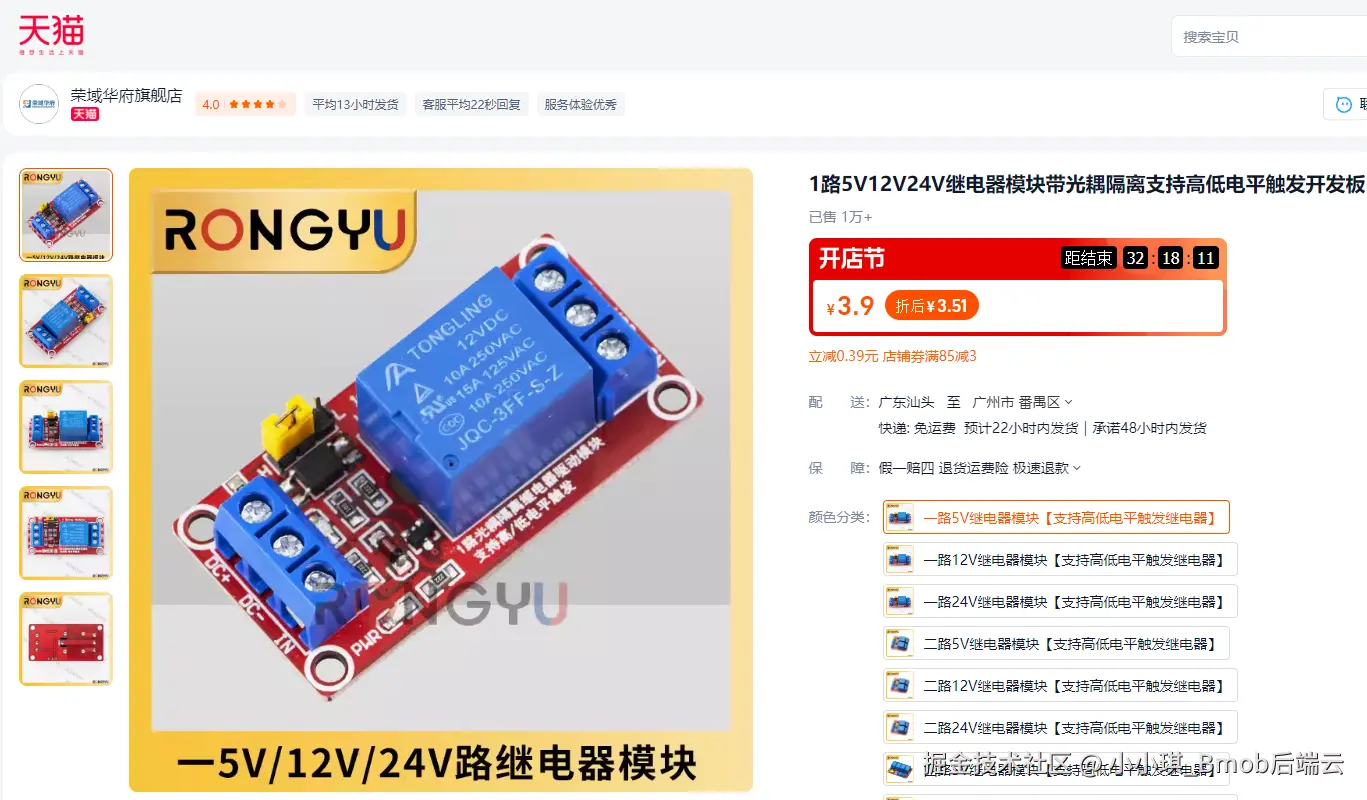

| 1路5V继电器 | 1 | 开关控制 |

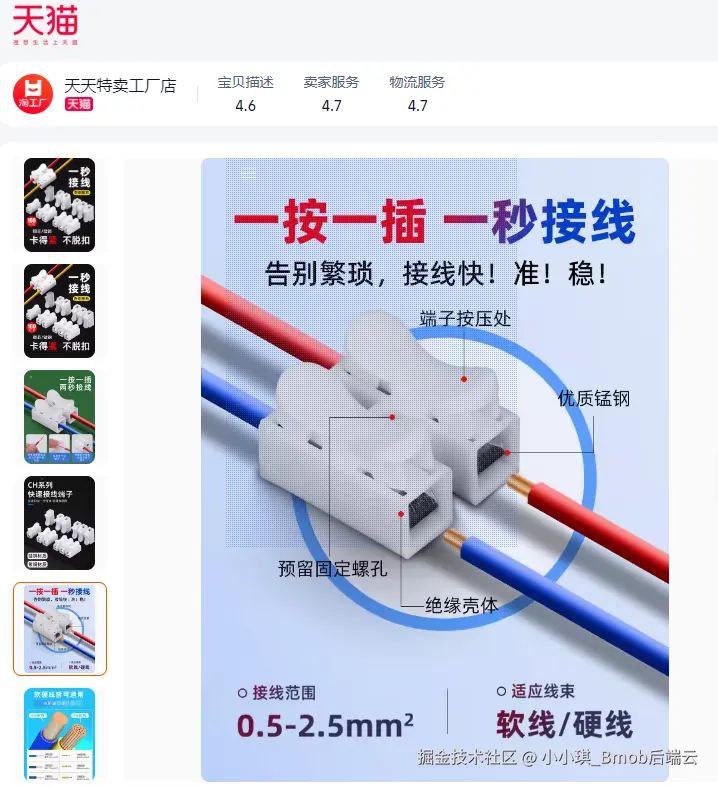

| 接线端子 | 2 | 方便接线 |

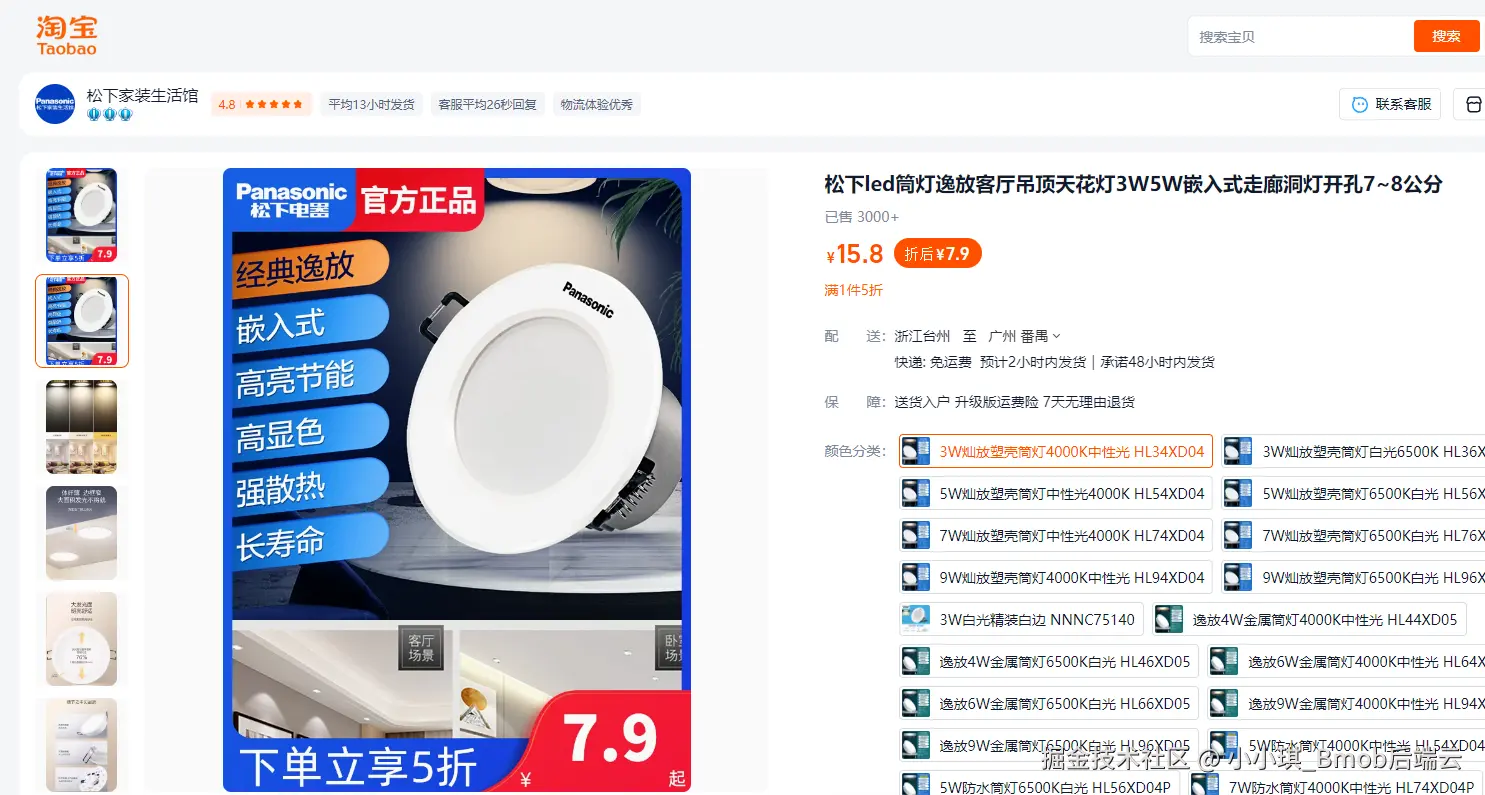

| 筒灯 | 1 | 这里用的是松下的桶灯 |
| 充电宝 | 1 | 这里的作用是给esp8266开发板供电 |
| 杜邦线 | 3 | 连接esp8266开发板和继电器 |
二、接线

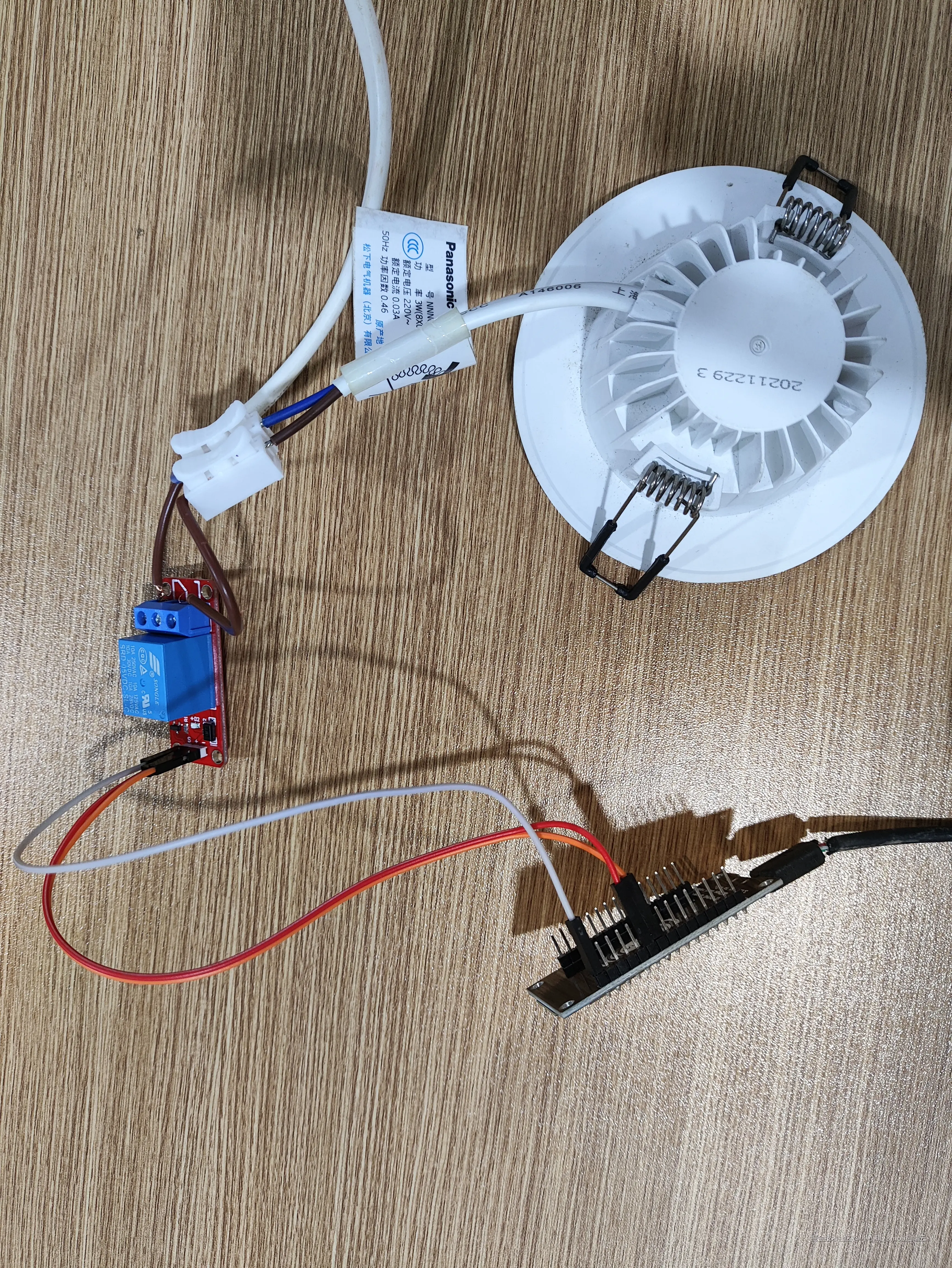

实际的接线如下图所示：
即：esp8266的正负极接入继电器的正负极，esp8266的D0端口接入继电器的信号端口；继电器的两端接入筒灯的正极或者负极线（继电器不分正负极）。
三、代码
把下面的代码拷贝到你的arduino编辑器中，修改里面的wifi名称、wifi密码和Bmob后端云的用户名和密码，然后就可以上传到你的esp8266开发板中了。
/*
* 网址：https://www.bmobapp.com
* wechat:18102215493
*/
// 加载WIFI头文件
#include <ESP8266WiFi.h>
// 加载MQTT库文件
#include <PubSubClient.h>
// 你的WIFI名称，需要修改
const char* WIFI_SSID = "kelike";
// 你的WIFI密码，需要修改
const char* WIFI_PASSWORD = "kelike888";
// Bmob云的物联网地址
const char* MQTT_SERVER = "broker.codenow.cn";
// Bmob云的物联网端口
const int MQTT_PORT = 1883;
// 灯光引脚
const int LED = 16;
// 用户名，到Bmob云->创建的应用->IOT->连接信息 中获取 用户名
#define APPID "663ae40d824882e7"
// 密码，到Bmob云->创建的应用->IOT->连接信息 中获取 密码
#define APPPASSWORD "19a66167a0eadaca"
// 你自己定义的设备类型，方便记忆就好，这里的LINE表示灯光的意思
#define TYPE "LINE"
WiFiClient espClient;
PubSubClient client(espClient);
// 打开灯泡
void turnOnLed() {
Serial.println("打开灯光");
digitalWrite(LED, LOW);
}
// 关闭灯泡
void turnOffLed() {
Serial.println("关闭灯光");
digitalWrite(LED, HIGH);
}
// 配置esp8266的WIFI账号和密码
void setup_wifi() {
delay(10);
Serial.println();
Serial.print("Connecting to ");
Serial.println(WIFI_SSID);
// 设置WIFI的账号和密码
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
// 检测WIFI是否联通
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.println("WiFi已连接");
}
// MQTT服务的回调
void callback(char* topic, byte* payload, unsigned int length) {
Serial.print(topic);
Serial.print(" 主题收到消息");
String message = "";
for (int i = 0; i < length; i++) {
message += (char)payload[i];
}
Serial.print(message);
Serial.println();
if (message == "on") {
//如果接收到on字符串，调用开灯方法
turnOnLed();//开灯函数
} else if (message == "off") {
//如果接收到off字符串，调用关灯方法
turnOffLed();
}
message = "";
}
void reconnect() {
while (!client.connected()) {
Serial.print("正在尝试MQTT连接...");
String client_id = "esp8266client";
client_id += String(WiFi.macAddress());
if (client.connect(client_id.c_str(), APPID, APPPASSWORD)) {
Serial.println("正常连接");
//这是你的主题名称
String topic = "devices/" + String(TYPE) + "/" + client_id;
client.subscribe(topic.c_str());
} else {
Serial.print("连接异常，rc=");
Serial.print(client.state());
Serial.println(" 5秒后重试");
// 5秒重试
delay(5000);
}
}
}
void setup() {
pinMode(LED, OUTPUT);
// 设置波特率
Serial.begin(115200);
// 配置WIFI并连接上网
setup_wifi();
// 连接MQTT服务
client.setServer(MQTT_SERVER, MQTT_PORT);
// 设置MQTT消息回掉
client.setCallback(callback);
digitalWrite(LED, HIGH);
}
void loop() {
if (!client.connected()) {
reconnect();
}
client.loop();
}

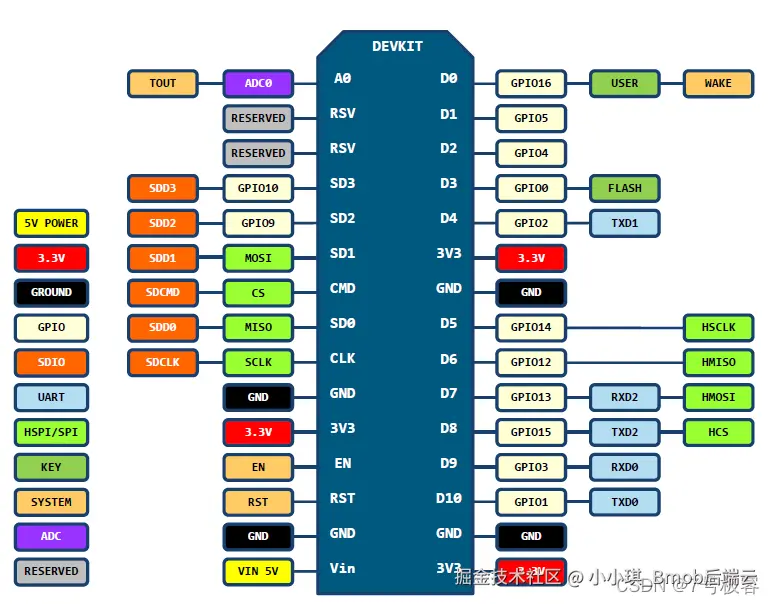

可能会有人疑问，为什么我会把信号线的数字标记为16，这里给一个参考图，大家一看就明白了：
四、测试
一切准备就绪，我们给筒灯通上220V的家用电源，再用之前的方法，在小程序或者Bmob后端云的中控后台中开或者关的时候，就会听到继电器发出滴的声音，筒灯随之开或者关。

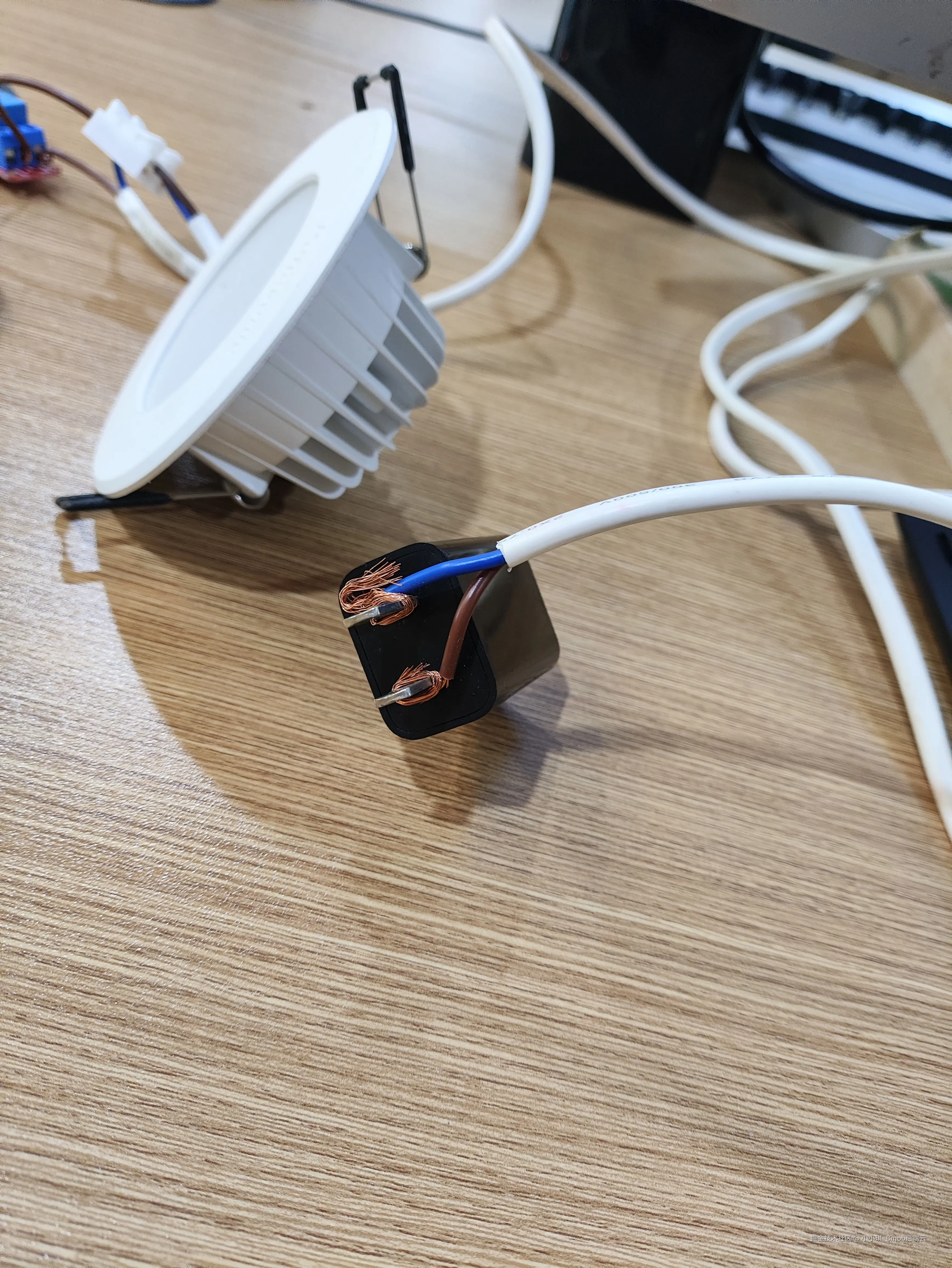

为了方便测试，我这里把筒灯的电源端绑住手机充电头，插到插座上，如下图所示：
