计算机视觉度量指标教程（三）

原文：Computer Vision Metrics

协议：CC BY-NC-SA 4.0

七、基础事实数据、内容、指标和分析

买真理，不卖真理。

——箴言 23:23

本章讨论了几个与真实情况数据相关的主题，真实情况数据是计算机视觉度量分析的基础。我们通过例子来说明基础数据设计和使用的重要性，包括手动和自动方法。然后，我们提出了一种方法和相应的真实情况数据集，用于测量与人类视觉系统响应和人类期望相比的兴趣点检测器响应。此处还包括在第五章中开发的一般稳健性标准和一般视觉分类法的应用示例，应用于假设真实情况数据的准备。最后，我们看看当前的艺术，它的最佳实践，以及可用的真实情况数据集的调查。

关键主题包括:

创建和收集真实情况数据:人工与合成方法
真实情况数据的标记和描述:自动化与人工注释
选定的地面实况数据集
与真实数据配对的指标
过拟合、欠拟合和测量质量
公开可用的数据集
一个使用合成真实情况数据集比较人类视觉系统和机器视觉检测器的示例场景

真实情况数据可能不是一个前沿的研究领域，但它与机器视觉的算法一样重要。让我们探索一些最著名的方法，并考虑一些开放的问题。

什么是真实情况数据？

在计算机视觉的背景下，地面实况数据包括一组图像和图像上的一组标签，并定义了一个用于物体识别的模型，如第四章所述，包括关键特征的数量、位置和关系。根据问题的复杂程度，标签可以由人工添加，也可以通过图像分析自动添加。兴趣点、角点、特征描述符、形状和直方图等标签的集合形成了一个模型。

可以使用各种机器学习方法来训练模型。在运行时，检测到的特征被馈送到分类器中，以测量检测到的特征和建模的特征之间的对应关系。建模、分类和训练是统计和机器学习问题*、*，但是，这超出了本书的范围。相反，我们关心的是真实情况图像的内容和设计。

因此，创建真实情况数据集可能包括以下主要任务:

**模型设计。**模型定义了对象的组成——例如，一组 SIFT 特征的计数、强度和位置关系。该模型应该正确地适合问题和图像数据，以便产生有意义的结果。
Training set. This set is collected and labeled to work with the model, and it contains both positive and negative images and features. Negatives contain images and features intended to generate false matches; see Figure 7-1.

图 7-1 。所有真实情况数据的集合，由正面和负面训练组成的例子
**测试设置。**收集一组图像用于对照训练集进行测试，以验证模型预测正确匹配的准确性。
**分类器设计。**这是为了满足应用在速度和准确性方面的目标而构建的，包括模型的数据组织和搜索优化。
**培训和测试。**这项工作是使用几组图像来检查地面真相。

除非真实情况数据包含精心选择和准备的图像内容*、*，否则算法不能有效地测量。因此，地面实况与根源密切相关:没有办法改善我们无法测量和不理解的东西。能够从根本上解决算法问题并理解性能和准确性是建立基础事实数据的主要目的。更好的基础数据将有助于更好的分析。

地面实况数据因任务而异。例如，在 3D 图像重建或人脸识别中，必须为每个任务识别地面实况数据的不同属性。一些任务，例如人脸识别，需要分割和标记来定义已知的对象，例如人脸位置、人脸的位置和方向、人脸的大小以及人脸的属性，例如情感、性别和年龄。其他任务，如 3D 重建，需要图像中的原始像素和参考 3D 网格或点云作为它们的地面真相。

地面实况数据集分为几类:

合成制作:图像由计算机模型或渲染生成。
真实制作:设计并制作一个视频或图像序列。
真实选择:真实图像从已有来源中选择。
**机器自动标注:**使用特征分析和学习方法从数据中提取特征。
人工注释:专家定义特征和物体的位置。
组合:以上任意组合。

许多从业者坚决反对使用合成数据集，坚持使用真实数据集。在某些情况下，需要随机真实情况图像；在其他情况下，需要制作精心脚本和设计的真实情况图像，类似于创建一部有场景和演员的电影。

具有不可预测的伪像(如光线不足、运动模糊和几何变换)的随机和自然的真实情况数据通常是首选的。许多计算机问题需要真实的图像作为基础，图像中的随机变化是很重要的。使用摄像机甚至手机摄像头，真实图像通常容易获得和/或容易生成。但是创建合成数据集并不清楚；它需要适当的计算机图形渲染系统和工具的知识，因此学习和使用这些工具的时间投资可能会超过它们的好处。

然而，合成的计算机生成的数据集可以成为避免使用真实图像的法律和隐私问题的一种方式。

之前关于真实情况数据的工作:艺术与科学

在本节中，我们调查了一些关于真实情况数据的文献。我们还强调了自动真实情况数据标记的几个例子，以及其他关于建立真实情况数据是否有效的度量的研究。此处调查的其他研究包括地面实况特征与人类感知和期望的吻合程度，例如，人类在地面实况数据中检测到的边缘实际上是否是由所选择的检测器算法发现的。

质量绩效的一般衡量标准

与计算机视觉中的其他主题相比，很少有正式或分析性的工作发表来指导真实情况数据的创建。然而，机器学习社区为测量用于训练和测试数据集的真实情况数据之间的视觉识别的质量提供了丰富的指导。一般来说，训练集或基本事实数据的大小是其准确性的关键[336–338]，假设使用了正确的数据，规模越大越好。

深入挖掘机器学习和对真实情况数据进行测试的关键期刊包括《IEEE PAMI 模式分析和机器智能》期刊，其关于该主题的文章可以追溯到 1979 年。虽然大多数地面实况数据集包含真实图像和视频序列，但一些从业者选择为各种应用领域创建合成地面实况数据集，例如具有合成 3D 图像的标准米德尔伯里数据集。请参见附录 B 了解可用的真实真实情况数据集，以及一些合成数据集。

地面实况数据、探测器和描述符评估的一个值得注意的示例框架是 Mikolajczyk 和 Schmidt 方法(M&S) ，将在本章后面的*中讨论。*许多计算机视觉研究项目都遵循 M & S 方法论，使用各种数据集。

算法性能的测量

Ericsson 和 Karlsson[102]开发了一种基本事实对应度(GCM) ，用于对七个真实数据集和一个合成数据集的算法性能进行基准测试和排名。他们的工作集中在统计形状模型和边界上，在第五章的中的视觉分类中被称为多边形形状描述符。目标是使用 GCM 使数据库中的形状模型和真实情况数据中检测到的形状之间的对应自动化。由于形状模型可能相当复杂，自动化模型比较和生成特定于形状描述的质量度量的目标是新颖的。

Dutagaci 等人[91]开发了一个框架和方法，包括真实情况数据，以测量人类和 3D 兴趣点检测器之间的感知一致性，换句话说，3D 兴趣点检测器是否找到了与人类预期相同的兴趣点？地面实况数据包括一组图像中已知的一组人类标记的兴趣点，这些兴趣点是由互联网抓取应用自动收集的。人类标记的兴趣点按照共识集排序，离群点被剔除。共识标准是一个半径区域，计算在半径内标记兴趣点的人的数量。对数据运行一组 3D 兴趣点检测器，并使用诸如假阳性、假阴性和加权缺失误差的简单度量进行比较。真实情况数据用于测试 3D 兴趣点检测器的人类和机器视觉算法之间的一致性。结论包括观察到人类在选择兴趣点上犹豫不决且分歧很大，以及兴趣点检测算法在计算机视觉中是一个模糊问题。

Hamameh 等人[88]开发了一种从具有已知界标(如分割边界和兴趣点)的参考数据集自动生成医学应用的基本事实数据的方法。缺乏训练有素的专家来注释医学图像和生成真实情况数据激发了这项研究。在这项工作中，数据是通过生成模拟物体运动、振动和噪声等其他因素的合成图像来创建的。Prestawa 等人[89]开发了一种类似的方法来生成医学基础事实。Haltakov 等人[510]开发了来自汽车驾驶模拟器的合成真实情况数据，用于测试驾驶员辅助算法，该算法使用计算机视觉方法提供情况感知。

Vedaldi 等人[90]设计了一个用于表征仿射同变检测器的框架，使用合成生成的地面真相作为采用光线跟踪的 3D 场景，包括模拟的自然和人造环境；每个场景都配有深度图。目标是在仿射变形下表征共变检测器的性能，并因此设计更好的共变检测器。定义了一组参数化特征用于对探测器建模，包括点、圆盘和定向圆盘，以及各种椭圆和定向椭圆。生成了大量的 3D 场景，多达 1，000 个透视图，包括深度图和相机校准信息。在这项工作中，度量和真实情况数据被设计在一起，以集中于几何变化的分析。重点分析了圆盘和扭曲椭圆圆盘的特征区域形状，以发现不同方向、遮挡、折叠、平移和缩放下的任何一致性和鲁棒性。(为此工作开发的源代码可用。 ¹

Rosin 在角落的作品

Rosin[61，92]的研究涉及灰度角属性的分析分类法的开发，如图 7-2 所示。Rosin 开发了一种方法和案例研究，以生成真实情况数据集和度量基础，用于评估一些知名角点检测器的性能和精度。该指标基于接收器操作特性(ROC) 来测量检测器的准确性，以评估拐角与非拐角。这项工作是在超过 13，000 个合成角图像上进行的，这些合成角图像具有跨越不同方向、对向角度、噪声和比例的变化。合成的地面实况数据集被特别设计成能够检测和分析一组选择的拐角属性，包括顶点的钝度或形状、尖点的边界形状、对比度、方向和拐角的对向角。

图 7-2 。图示松香角度量的图像:(左上角)角方向和对向角。(右上)直言不讳。(左下)对比。(右下角)黑色/白色边角颜色。(图片由保罗·罗辛提供并经许可使用[61])

Rosin 工作的一个新颖方面是在数据集中生成明确类型的合成兴趣点，如角点、非明显角点和非角点，目标是创建一组统计上有趣的特征，用于偏离理想化特征的评估。在用于真实渲染的模拟光学系统中创建和生成合成角，以产生具有参数化变化的角，这些参数化变化包括仿射变换、衍射、子采样，并且在某些情况下添加噪声。Rosin 的真实情况数据集可供研究使用，并已用于 Kittler 检测器和 Harris & Stephens 检测器对 kitt ler 检测器以及 kitt ler 检测器和 Harris & Stephens 检测器的方法进行角检测器评估。

与 Rosin 相似，本章稍后开发了一组合成兴趣点字母，并在附录 A 中进行了测试，包括边和角字母，目的是将人类对兴趣点的感知与机器视觉方法进行比较。合成兴趣点和角被设计成测试像素厚度、边缘交叉点、形状和复杂性。该组明显不同于 Rosin 等人的组，并试图填补兴趣点检测器分析中的空白。字母表被放置在规则的网格上，允许确定位置检测计数。

构建真实情况数据的关键问题

在本节中，我们确定了一些关键问题来回答，以创建地面真相数据，而不是提供许多具体的指导或答案。开展的工作类型将决定指导的类型，例如，发表的研究通常需要广泛接受的基础事实数据，以便同行评审和复制结果。在医疗或汽车行业，如果竞争对手发布测量或性能数据，可能会有政府法规和法律问题。例如，如果一家公司发布任何类型的基准测试结果，将结果与竞争对手系统的结果进行比较，所有此类数据和声明都应由律师进行审查，以避免商业法规的复杂性和处罚，这可能会令人生畏和严厉。

对于真实的产品和真实的系统，也许最好的指导来自于对性能和准确性的需求、期望和目标。一旦一组明确的要求到位，那么基础事实选择过程就可以开始了。

内容:采用、修改或创建

在创建新数据集之前，熟悉现有的地面实况数据集是很有用的。选择显而易见:

采用现有数据集。
采用并修改现有的数据集。
创建新的数据集。

可用地面实况数据调查

附录 B 提供了几个现有地面实况数据集的信息。花些时间了解已经可用的东西，并研究来自 SIGGRAPH、CVPR、IJCV、附录 C 中的 NIPS 和其他研究会议的研究论文，以了解更多关于新数据集及其使用方式的信息。可用数据集来自各种来源，包括:

学术研究组织，通常免费提供学术研究。
政府数据集，有时使用受限。
像微软这样的大公司提供的行业数据集，有时可以被许可用于商业用途。

将数据与算法相匹配

也许最大的挑战是确定一个数据集是否适合手头的问题。地面实况数据中的细节是否足以找到所选算法和系统的边界和限制？“适合”适用于关键变量，如基本事实数据、使用的算法、对象模型、分类器和预期用例。参见图 7-3 ，该图显示了地面实况数据、图像预处理、检测器和描述符算法以及模型度量应如何配合在一起。

图 7-3 。(左上)针对真实情况数据使用 Shen-Castan 边缘检测对边缘进行图像预处理。(右上)过度拟合的检测参数产生了太多的小边缘。(左下角)欠拟合参数产生的边太少。(右下角)宽松的参数产生合理的边缘

这里有几个例子来说明这些变量。

数据拟合 : 如果数据集没有提供足够的像素分辨率或位深度，或者训练集中没有足够的唯一样本，那么模型将是不完整的，匹配可能会受到影响，并且数据对于问题是欠拟合。或者，如果基础事实包含太多不同类型的特征，这些特征将永远不会在测试集或实际应用中出现。如果模型分辨率为每 RGB 通道 16 位，而实际数据中每颜色通道仅提供 8 位，则数据和模型过拟合到问题。
算法拟合如果 SIFT 方法用于没有比例或旋转变化的数据，则 SIFT algithm过度拟合数据。
用例拟合 : 如果用例没有在数据和模型中表示，则数据和模型对于问题是欠拟合。

场景合成和标记

地面实况数据由带标签的要素组成，例如前景、背景以及要识别的对象或要素。标签准确定义了图像中存在的特征，这些标签可以是屏幕标签、相关标签文件或数据库的组合。有时，来自野外的随机合成的场景更适合作为真实情况数据，然后只标记场景中需要的项目。其他时候，地面实况数据是按照电影场景的方式编写和合成的。

在任何情况下，场景中适当的物体和演员都必须被标记，也许每个物体和演员的位置都必须被知道和记录。因此，必须创建包含标签的数据库或文件，并将其与每个地面实况图像相关联，以允许测试。参见图 7-4 ，该图显示了长方体场景分析的标注或标记的真实情况数据集图像【62】。参见附录 B 中描述的 Labelme 数据库，它允许贡献者提供带标签的数据库。

图 7-4 。带注释或标签的地面实况数据集图像，用于长方体的场景分析(左侧和中间)。标签被手动标注到真实情况数据集中，用黄色(在 B & W 版本中为浅灰色)标记长方体的棱角。(右)地面实况数据包含预先计算的 3D 角拱描述符集，这些描述符集与实时检测到的长方体拱特征集相匹配。成功匹配以绿色显示(B & W 版本中为深灰色)。(图片由布莱恩·拉塞尔、肖和安东尼奥·托雷巴授权使用)

构图

建立正确的真实情况数据集就像组装一个组合；涉及几个变量，包括:

场景内容:设计视觉内容，包括固定物体(不动的)、动态物体(进入和离开场景的)、动态变量(如物体在场景中的位置和移动)。
灯光:将合适的灯光投射到场景上。
距离:为每个对象设置并标记正确的距离，以获得所需的像素分辨率——太远意味着没有足够的像素。
运动脚本:为每一帧确定场景中物体的适当运动；比如场景中有多少人，他们的位置和距离是多少，每个人出现的帧数，每个人进出的位置。此外，脚本场景，使不变性测试的变化，透视，比例，仿射几何，遮挡。
标记:创建一个格式化的文件、数据库或电子表格来描述场景中每一帧的每一个被标记的真实情况物体。
预期算法:决定将使用哪些兴趣点和特征检测的算法，要产生什么度量，以及每个算法期望哪些不变性属性；例如，LBP 本身不提供尺度不变性，但是 SIFT 提供。
预期用例:确定问题域或应用。真实情况数据代表了足够多的真实用例吗？
**图像通道位深度、分辨率:**根据要求进行设置。
度量:定义要测量的一组度量——例如，误报和漏报。创建一个测试夹具，对数据集运行算法，测量并记录所有必要的结果。
分析:通过理解基础数据和算法的局限性来解释指标，定义成功标准。
**开放评级系统:**探索是否有可用于报告结果的开放评级系统。例如，Middlebury 数据集为 3D 立体算法提供了一个开放的评级系统，并在附录 B 中进行了描述；其他评级系统作为计算机视觉组织和政府举办的大挑战比赛的一部分发布，其中一些在附录 B 中审查。开放评级系统允许在统一的尺度上比较现有的和新的算法。

标签

基本事实数据可能只是从搜索引擎返回的图像，而标签可能只是搜索引擎的单词或短语。图 7-5 显示了照片旅游的照片连接图[63–65 ],该图是从一个著名地点罗马的许愿池的伪随机图像中创建的。很可能在五到十年内，照片旅游应用将提供高质量的图像重建，包括纹理、3D 表面和同一地点的重新渲染，可与真实照片媲美。

图 7-5 。照片连接图(中间)是通过分析特莱维喷泉(a)搜索引擎的多个公开图像创建的。边缘显示与 3D 场景中的特征匹配和连接的照片，包括白天和夜间照明(b)(c)(d)。(图片由 Noah Snavely 提供，经许可使用)

对于某些应用，标签和标记被插入真实情况数据集中，以便对结果进行分析，如图 7-4 中长方体的 3D 场景理解数据库所示。本章后面的另一个例子是使用兴趣点和角的合成字母合成场景，这些兴趣点和角叠加在规则间隔网格的图像上，以实现位置验证(参见附录 A )。在一些视觉跟踪应用中，标记被附加到物理对象(例如腕带)上，以建立真实情况特征。

另一个例子是地面实况数据，其被组成以测量*凝视检测，*使用包含在已知位置和时间进入和离开场景的两个人类男性对象的标签的视频序列，在场景中以已知速度和深度从左向右行走。他们正在注视的物体将在一个已知的位置，并且也被标记。

定义目标和期望

为了建立真实情况数据的目标，必须提出问题。例如，需要地面实况数据的应用的预期用途是什么？就准确性和性能而言，必须根据地面实况数据做出什么决定？质量和成功是如何衡量的？学术研究和商业系统的目标截然不同。

Mikolajczyk 和 Schmid 方法论

Mikolajczyk、Schmid 等人的一组广受好评的论文[45，79，82，91，306]为测量局部兴趣点和特征检测器质量提供了良好的方法。特别感兴趣的是用于测量比例和仿射不变兴趣点检测器的方法[306]，该方法使用自然图像开始，然后将一组已知的仿射变换应用于这些图像，例如单应、旋转和比例。对图像运行兴趣点检测器，随后运行特征提取器，然后对转换后的图像测量匹配的召回率和精确度，以产生质量度量。

开放式评级系统

计算机视觉社区正在一点一点地开发各种开放的评级系统，鼓励算法比较和改进，以提高质量。在存在这种开放数据库的地区，特定算法的质量迅速提高。附录 B 列出了开放评级系统，如 Pascal VOC 物体探测挑战。Pascal VOC 使用带有相关大挑战竞赛问题的开放式真实数据库来测量最新算法对数据集的准确性。

另一个例子是 Middlebury 数据集，它提供了覆盖 3D 立体算法领域的真实情况数据集，允许对新旧算法之间的关键指标进行公开比较，结果在线发布。

极限情况和极限

找出算法失败的地方是有价值的。学术研究通常对工业定义故障模式所需的严格性不感兴趣。找到极限情况和极限的一种方法是在大范围的真实数据上运行相同的测试，甚至可能是手头问题范围之外的数据。鉴于公开可用的地面实况数据库的可用性，使用几个数据库是现实的。

然而，一旦收集了关键的基本事实数据，设计一系列极限情况也是有用的，例如，通过提供噪声数据、强度过滤数据或模糊数据来测试性能和精度的极限。

兴趣点和特点

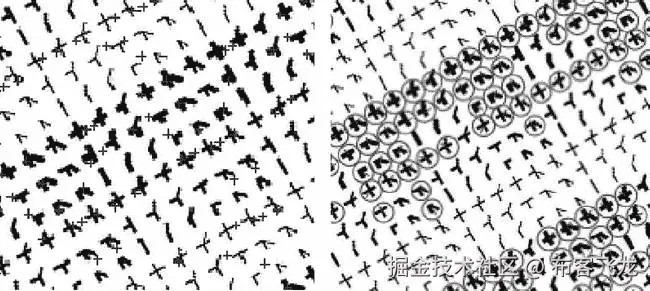

兴趣点和特征并不总是如预期或预测的那样被检测到。机器视觉算法检测的兴趣点与人类预期的不同。例如，图 7-6 显示了 SURF 算法在一组给定参数下遗漏的明显兴趣点，该算法使用了一种基于 Hessian 斑点检测行列式的方法。注意，有些对人类来说显而易见的兴趣点根本检测不到，有些会出现误报，有些相同的兴趣点检测不到一致。

图 7-6 。使用不同方法在同一幅图像上检测到的兴趣点:(左)用十字标记的 Shi-Tomasi 角。(右)用圆圈标注的冲浪兴趣点。结果不一致或不确定

此外，真实兴趣点会随着时间的推移而变化，例如，随着对象的移动和旋转，这是使用真实真实情况数据与合成数据来测试各种潜在兴趣点的假阳性和假阴性的有力工具。

真实情况数据的稳健性标准

在第五章中，开发了一个鲁棒性标准，列出了各种不变性属性，如旋转和缩放。这里，我们将稳健性标准应用于真实情况数据的开发。

图解稳健性标准

表 7-1 讨论了各种鲁棒性标准属性，并非所有属性都是给定应用所需要的。例如，如果光学系统中可能存在径向失真，那么将设计对径向失真鲁棒的最佳算法和相应的度量，或者作为缓解措施，视觉流水线必须设计有预处理部分，以在确定度量之前消除或补偿径向失真。

表 7-1 。真实情况数据的稳健性标准

属性

讨论

| | --- | --- | | 不均匀照明 | 定义应用的可接受照明范围；不均匀的光照可能会降低某些算法的性能，有些算法的容错能力更强。 | | 聪明 | 定义关键特征的预期亮度范围，并相应地准备地面实况数据。 | | 对比 | 定义应用的可接受对比度范围；有些算法更宽容。 | | 小插图 | 光学系统可能会降低光线质量，并表现为边缘处的昏暗照明。更小的特征被更好地本地化，并且可能能够克服这种情况；跨越光线不均匀区域的大特征受到的影响更大。 | | 颜色准确度 | 不准确的色彩空间处理可能会导致较差的色彩性能。色度学很重要；考虑选择合适的色彩空间(RGB、YIQ、Lab、Jab 等。)并对每种颜色使用正确的位精度级别，是否 8/16 位是最好的。 | | 杂乱 | 一些算法不能容忍图像中的混乱，并且依赖于用最少数量的对象来构建场景。描述符像素大小可能是块搜索方法的一个问题-区域中过多的无关细节可能是算法的一个问题。 | | 遮挡和剪切 | 对象可能被遮挡、隐藏或剪切。算法可能容忍也可能不容忍这种遮挡。使用图像预处理和分割方法可以消除或补偿一些遮挡伪影。 | | 离群值和邻近值 | 有时，一个区域内的对象组是主题，离群值将被忽略。此外，对象或特征的接近度可以指导分类，因此改变场景中特征或对象的排列可能是至关重要的。 | | 噪音 | 噪声可能呈现规则或随机模式，例如雪、雨、单像素斑点噪声、线噪声、影响像素位分辨率的随机电噪声等。 | | 运动模糊 | 运动模糊是几乎所有实时应用的一个重要问题。如果可能，这可以通过使用更快的帧速率和采用图像预处理来消除运动模糊来克服。 | | 抖动和抖动 | 移动摄像机拍摄的视频图像中的常见问题，其中每条扫描线可能偏离常规 2D 网格。 | | 焦平面或深度 | 如果算法的应用或用例假设图像的所有深度都在焦点上，那么使用具有非焦点深度平面的真实情况数据可能是测试极限的好方法。 | | 像素深度分辨率 | 如果基于像素值(如灰度强度或颜色强度)来匹配特征，则像素分辨率是一个问题。例如，如果特征描述符使用 16 位的有效灰度级强度，但实际使用情况和地面实况数据仅提供 8 位的分辨率，则描述符可能与数据过度拟合，或者数据对于应用可能不现实。 | | 几何失真 | 复杂的翘曲可能是由于光学系统的几何误差或到对象的距离的组合而产生的。在诸如人脸的可变形表面上，表面和特征形状可能以难以用几何学描述的方式变化。 | | 比例、投影 | 远近物体将由或多或少的像素表示，因此给定应用可能需要多尺度数据集，以及多尺度特征描述符。算法对特征比例和预期用例的敏感性也决定了真实情况数据比例。 | | 仿射变换和旋转 | 在一些应用中，如全景图像拼接，相邻帧之间的旋转很小，最多可达 15 度。然而，在其他应用中，如对象分析和工业传送带上零件的跟踪，0 到 360 度之间的旋转是预期的。 | | 特征镜像，翻译 | 在立体对应中，L/R 对匹配是使用这样的假设来完成的，即特征可以在 L/R 对之间的有限范围的平移差异内匹配。如果点之间的平移是极端的，立体算法可能会失败，导致深度图中的洞，这些洞必须被填充。 | | 反射 | 一些应用，如识别交通中的汽车，需要一个特征模型，该模型包含反射表示和相应的真实情况数据集。汽车可以从不同的方向来来去去，并且具有反射的右/左特征对。 | | 径向畸变 | 光学器件可能在条纹周围引入径向失真；通常，在传送图像之前，这由使用数字信号处理器或固定功能硬件的照相机系统来校正。 |

将鲁棒性标准用于实际应用

每种应用都需要一套不同的稳健性标准来开发真实情况数据。表 7-2 说明了如何将稳健性标准应用于一些实际和不同的应用。

表 7-2 。应用于示例应用的健壮性标准(每个应用对健壮性有不同的要求)

如表 7-2 所示，多视图立体(MVS)应用将某些几何标准视为非常重要，因为精确的深度图需要精确的几何假设作为视差计算的基础。对于算法精度调整，应使用校准良好的摄像机系统创建相应的地面实况数据，以获得 3D 场景的位置精度，从而进行有效的比较。

在表 7-2 中的另一个例子是在非受控环境中的许多变量，即道路上的汽车识别——可能与距离、形状、颜色和噪音有关。例如，识别汽车可能需要来自各种自然条件的若干车辆的真实情况图像，例如黎明、黄昏、阴天和全日，并且包括例如降雨和降雪、运动模糊、遮挡和透视图的条件。在第八章中开发了一个汽车识别流水线的例子。

表 7-2 也显示了一个受控环境的例子:工业检测。在工业设置中，可以使用已知的照明、控制传送带的速度和限制场景中的对象集来仔细控制环境。可以为每个对象设计精确的模型和度量标准，也许可以采集颜色样本等等——所有这些都可以先验地完成。地面实况数据可以很容易地从实际的工厂位置创建。

将指标与基本事实配对

度量标准和基本事实数据应该结合在一起。每个应用都有鲁棒性和准确性的设计目标，每个算法也有不同的预期用途和功能。例如，第六章中讨论的 SUSAN 检测器通常应用于宽基线立体应用，而立体应用通常不太关心旋转不变性，因为图像特征是在相应的立体对帧上计算的，这些帧已经过仿射校正以逐行对齐。图像对之间的特征对应预计在一个小窗口内，在 x 轴上有一些微小的平移。

配对和调整兴趣点、功能和基本事实

将正确的兴趣点检测器和特征描述符配对可以增强结果，许多兴趣点方法都是可用的，并在第六章中讨论过。在准备地面实况数据时，应考虑用于兴趣点检测的方法作为指导。

例如，使用导数的兴趣点方法，例如拉普拉斯和 Hessian 型检测器，在图像的局部像素区域没有足够的对比度的情况下不会做得很好，因为对比度强调了最大值、最小值和局部区域的变化。然而，诸如 FAST9 的方法更适合于低对比度图像，使用局部二进制模式，并且易于调整比较阈值和区域大小来检测角和边缘；但是使用 FAST9 的代价是牺牲了缩放不变性。

使用边缘梯度和方向的方法，例如本征方法，将需要在正确的对比度水平上包含足够的定向边缘的地面实况。使用形态学兴趣点的方法同样需要能够被适当阈值化和处理以产生期望形状的图像数据。

兴趣点方法还必须针对各种参数进行调整，如接受和拒绝候选兴趣点的阈值强度，以及区域大小。选择正确的兴趣点检测器、调谐以及与适当的地面实况数据配对至关重要。调整兴趣点探测器参数的效果如图图 7-6 和 7-7 所示。

图 7-7 。使用 Shi-Tomasi 方法的机器角检测标有十字；对于角的强度和像素大小，使用不同的参数设置和阈值来显示结果

使用通用视觉分类法的示例

作为配对指标和基础事实数据的指南，我们使用在第五章中开发的愿景分类法来说明如何将特征指标和基础事实数据放在一起考虑。

表 7-3 给出了 SIFT 和 FREAK 描述符的样本分类法和分类，可用于指导基础真实数据的选择，也显示了算法能力的几个相似之处。在本例中，内置于数据中的不变性属性可以大致相同，即缩放和旋转不变性。请注意，FREAK 声称的计算性能比 SIFT 快几个数量级，因此，对于良好的性能测量，真实情况数据可能应该包含每帧足够多的最小和最大数量的特征。

表 7-3 。描述畸形和 SIFT 的一般视觉分类法

视觉度量分类法比较

属性

撒

奇异的

| | --- | --- | --- | | 特征类别族 | 光谱描述符 | 局部二元描述符 | | 光谱尺寸 | 多变量的 | 单变量 | | 光谱值 | 方向向量梯度大小梯度方向 HOG，笛卡尔箱 | 方向向量值的位向量 4 个扫视描述符的级联 | | 兴趣点 | 在 3D 比例金字塔上筛选狗 | 多尺度 AGAST | | 存储格式 | 光谱向量 | 位向量方向向量 | | 数据类型 | 浮动 | 整数 | | 描述符存储器 | 512 字节，128 个浮点数 | 64 字节，4 个 16 字节级联 | | 特征形状 | 矩形 | 圆形 | | 特征搜索方法 | 由粗到细的图像金字塔尺度空间图像金字塔双尺度第一金字塔层次兴趣点稀疏 | 兴趣点稀疏 | | 模式对采样 | 不适用 | 中心凹居中的训练对 | | 图案区域尺寸 | 41x41 边框 | 31x31 边框 (可能会有所不同) | | 距离功能 | 欧几里得距离 | 汉娩距 | | 运行时计算 | 100% (SIFT 是基线) | 筛余的 0.1% | | 特征密度 | 稀少的 | 稀少的 | | 特征模式 | 矩形核样本加权模式 | 二元比较模式 | | 声称鲁棒性

*最终鲁棒性是兴趣点方法、描述符方法和分类器 的组合 | 缩放旋转噪点仿射失真光照 | 刻度旋转噪音 |

合成特征字母

在本节中，我们将为兴趣点算法分析创建合成真实情况数据集。我们创建了合成兴趣点和合成角点的字母表。这些字母是合成的，这意味着每个元素都被设计成完美地表现所选的二进制模式，包括点、线、轮廓和边缘。

各种像素宽度或厚度用于字母字符，以测量精细和粗糙的特征检测。每个图案在图像中的网格上的已知像素坐标处配准，以允许测量检测精度。数据集旨在实现人类兴趣点感知和机器视觉兴趣点检测器之间的比较。

以下是对每个合成字母表数据集的高级描述:

**合成兴趣点字母表。**包含点，如方框、三角形、圆形、半方框、半三角形、半圆形、边缘和轮廓。
**合成角点字母表。**包含几种不同像素厚度的角点和多角点。
叠加合成字母的自然图像。包含覆盖在自然图像上的兴趣点和角的黑白版本。

注完整的地面实况数据见附录 A 。

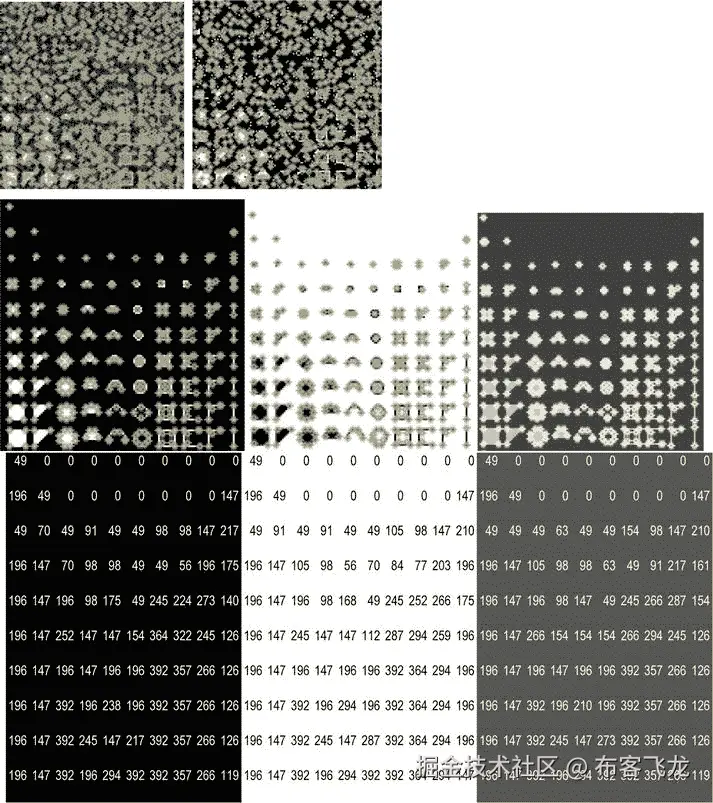

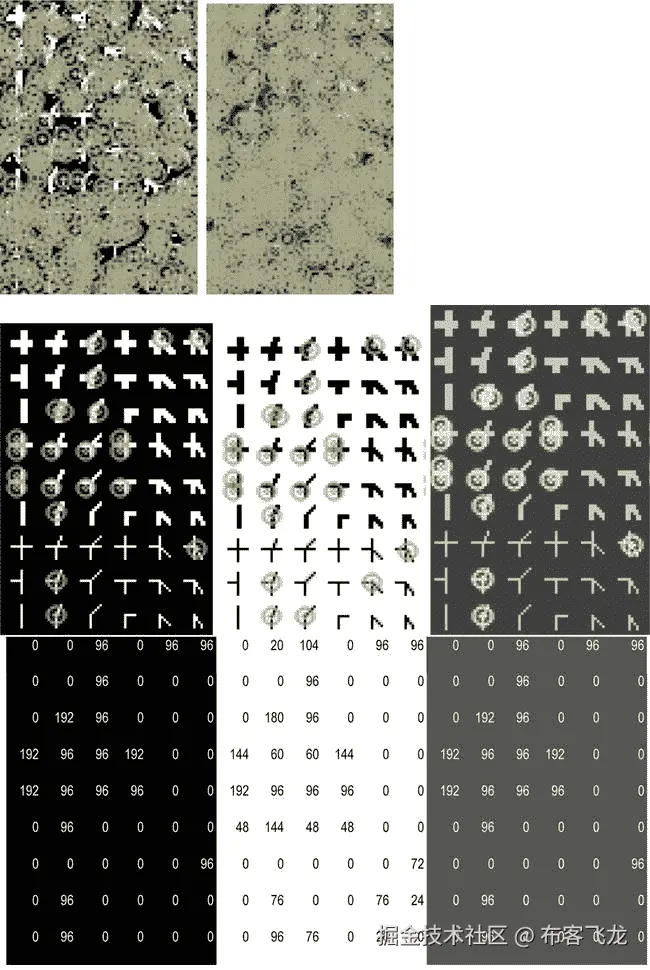

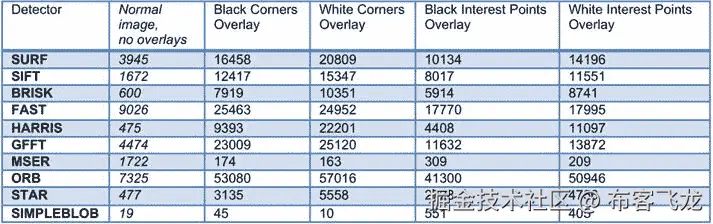

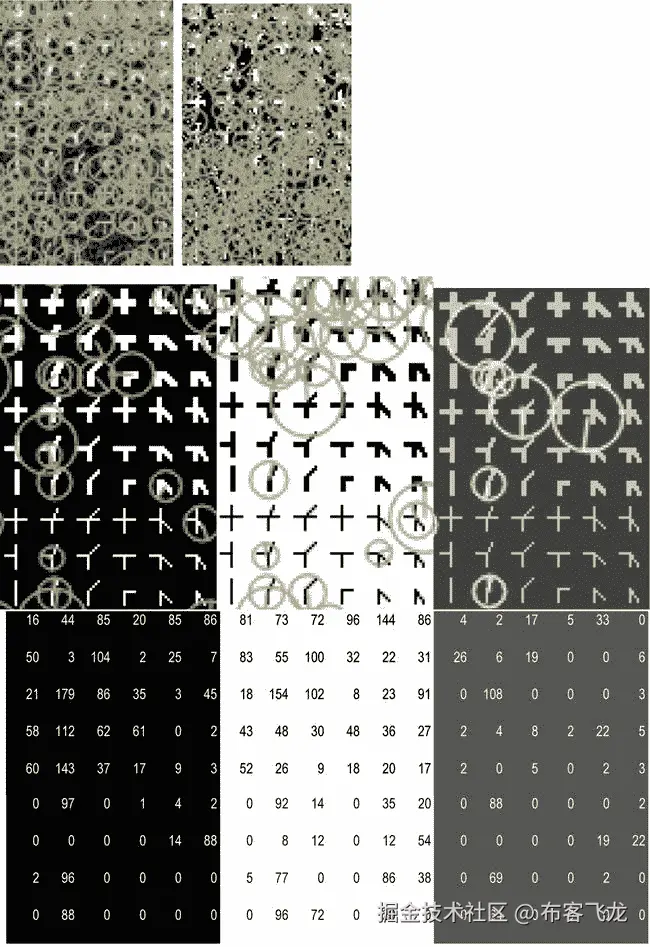

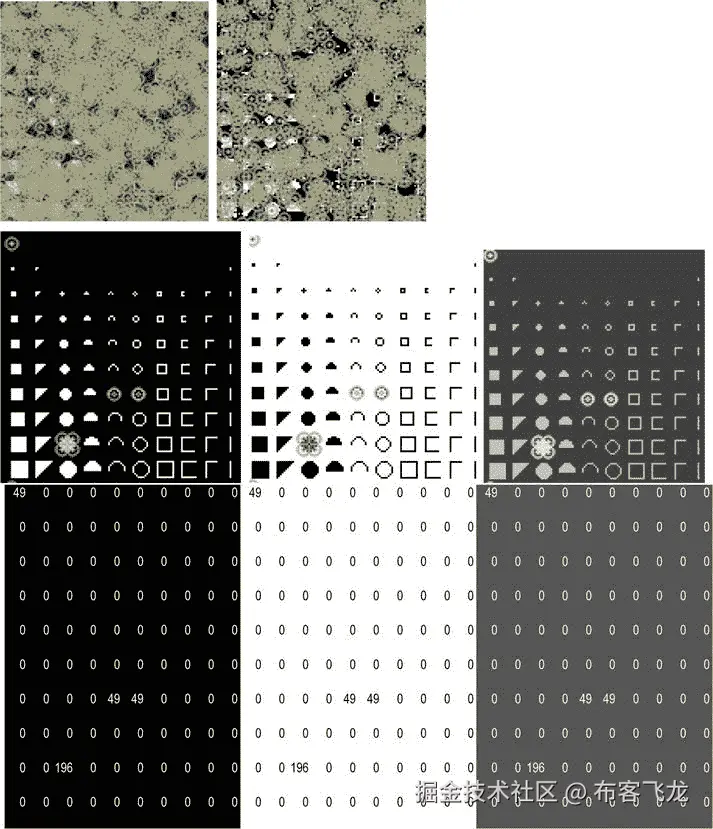

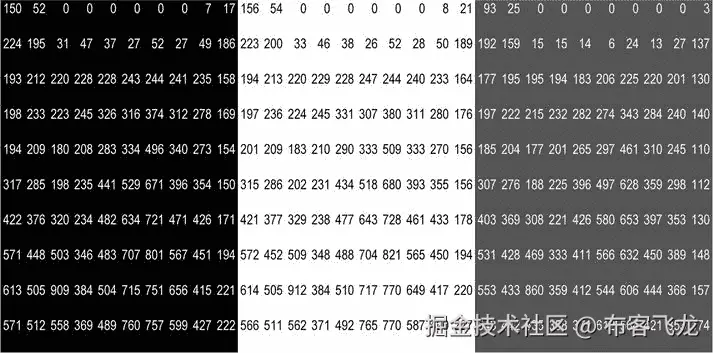

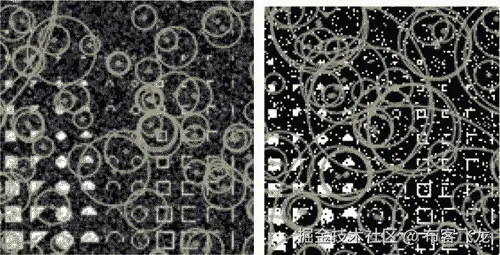

分析在附录 A 中提供，其中包括针对数据集运行十个检测器。检测器在 OpenCV 中实现，包括 SIFT，SURF，ORB，BRISK，HARRIS，GFFT，FAST9，SIMPLE BLOB，MSER 和 STAR。注意，诸如 SIFT、SURF 和 ORB 之类的方法提供了兴趣点检测器和特征描述符实现。我们只关心每种分析方法的兴趣点检测部分，而不关心特征描述符。

使用合成图像字母的想法并不新鲜。如图 7-2 所示，Rosin【61】设计了一组合成的灰色角点和相应的测量方法，目的是通过属性(如顶点的钝度或形状、尖点的边界形状、对比度、方向和角的对向角)量化角属性。然而，这项工作中的综合兴趣点和角字母是为了解决下一个讨论的不同的目标而开发的。

合成数据集的目标

该合成数据集的目标和期望在表 7-4 中列出。它们的中心是使分析能够确定找到了哪些合成兴趣点和角点，因此每个兴趣点的精确计数和位置是一个关键要求。

表 7-4 。真实情况数据示例的目标和期望:人类期望与机器视觉结果的比较

目标

方法

| | --- | --- | | 兴趣点和角点检测器，压力测试 | 提供易于被人识别的合成特征；衡量各种检测器的性能。 | | 人类可识别的合成兴趣点集 | 人类识别的合成特征是跨越边缘和线段、轮廓和曲线、角和多角的形状和大小而发展的。 | | 兴趣点的网格定位 | 每个兴趣点将被放置在已知位置的规则网格上，用于检测精度检查。 | | 比例不变性 | 用相同的一般形状创建合成兴趣点，但使用不同的像素厚度进行缩放。 | | 旋转不变性 | 将创建兴趣点，然后在后续帧中旋转。 | | 噪声不变性 | 一些兴趣点集合中会加入噪声。 | | 重复兴趣点，已知计数 | 将在每一帧中创建和复制兴趣点，以确定检测和性能。 | | 覆盖在真实图像上的混合合成兴趣点 | 网格上的合成兴趣点覆盖在真实图像上，以允许混合测试。 | | 兴趣点检测器、确定性和可重复性 | 探测器将包括 SIFT，SURF，ORB，BRISK，HARRIS，GFFT，FAST9，SIMPLE BLOB，MSER 和 STAR。通过定位网格上的合成兴趣点，我们可以计算检测计数。 |

人类视觉系统不像兴趣点检测器那样工作，因为检测器可以接受人类可能无法识别的特征。人类视觉系统在视网膜上以比例和旋转不变的方式辨别和响应梯度信息[248]，并且倾向于寻找梯度和颜色之间的习得特征关系。

人类通过观察和经验来了解特征，因此习得的期望在解释视觉特征时起着关键作用。人们看到他们相信的和他们在寻找的，如果不是在寻找，他们可能不相信他们看到的。例如，图 7-7 显示了机器拐角检测的例子；人类可能不会选择所有相同的角特征。注意，结果不是人们所期望的，并且算法参数也必须调整到真实情况数据以获得最佳结果。

通过位置网格进行特征检测的准确性

通过将合成要素放置在规则间隔网格上的已知位置，然后在检测之后，分析计数和位置，来实现该合成地面实况的检测器精度目标。一些检测器将发现单个合成兴趣点或角的多个特征。所选的特征网格大小为 14x14 像素，网格延伸到整个图像。参见图 7-9 和 7-10 。

通过旋转图像集的旋转不变性

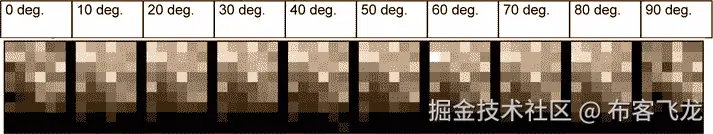

对于每个基础真值集，每个图像的旋转版本在 0 到 90 度的范围内以 10 度的增量被创建。因为合成特征被放置在已知位置的规则间隔的网格上，所以旋转下的新位置很容易计算。可以对检测到的合成特征进行计数和分析。结果见附录 A 。

通过厚度和边界框大小的比例不变性

合成的角点特征被渲染到真实情况数据中，对于模拟的比例变化，特征边缘厚度在 1 到 3 个像素的范围内。一些兴趣点特征，例如框、三角形和圆形，在范围从 1x1 像素到 10x10 像素的边界框中被缩放，以允许缩放不变性测试。

噪声和模糊不变性

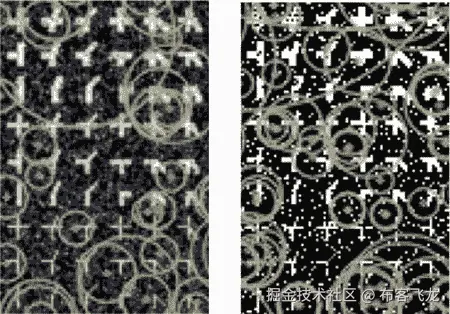

一组合成字母使用高斯噪声渲染，另一组使用椒盐噪声给图像添加失真和不确定性。此外，通过以 0 到 90 度之间的不同角度旋转兴趣点字母表，由于仿射变换算法中引入的抗混叠插值，数字模糊被引入到合成图案中。

可重复性

每个基础真值集包含合成特征的已知计数，以便能够分析检测率。为了能够测量每个检测器的可重复性，每个图像中的每个兴趣点特征都有多个副本。人类期望以相同的方式检测到相同的特征；然而，附录 A 中的结果显示，一些兴趣点检测器的行为不可预测，而一些检测器比其他检测器更可预测。

如图图 7-6 所示，探测器并不总能找到相同的特征。例如，合成字母有三种版本——白底黑字、黑底白字和深灰底浅灰——目的是用不同灰度和极性的相同图案测试每个检测器。参见附录 A ，显示探测器如何根据极性和灰度系数提供不同的结果。

合成特征的真实图像覆盖图

提供了一组由覆盖在真实图像上的合成兴趣点和角组成的图像，有点像标记。既然技术水平已经从标记发展到无标记跟踪，为什么还要覆盖兴趣点标记呢？目标是理解检测器本身的限制和行为，以便在存在自然和合成特征的情况下分析它们的性能将提供一些见解。

合成兴趣点字母表

如图图 7-8 和图 7-9 所示，在像素分辨率或厚度范围内定义了一个合成兴趣点字母表，包括以下特征:

点/正方形，1-10 像素大小
点/三角形半正方形，3-1 像素大小
圆形，3-10 像素大小
圆形/半圆形，3-10 像素大小
轮廓，3-10 像素大小
轮廓/半轮廓，3-10 像素大小
连接边
双角，3-10 像素大小
角，3-10 像素大小
边缘，3-10 像素大小

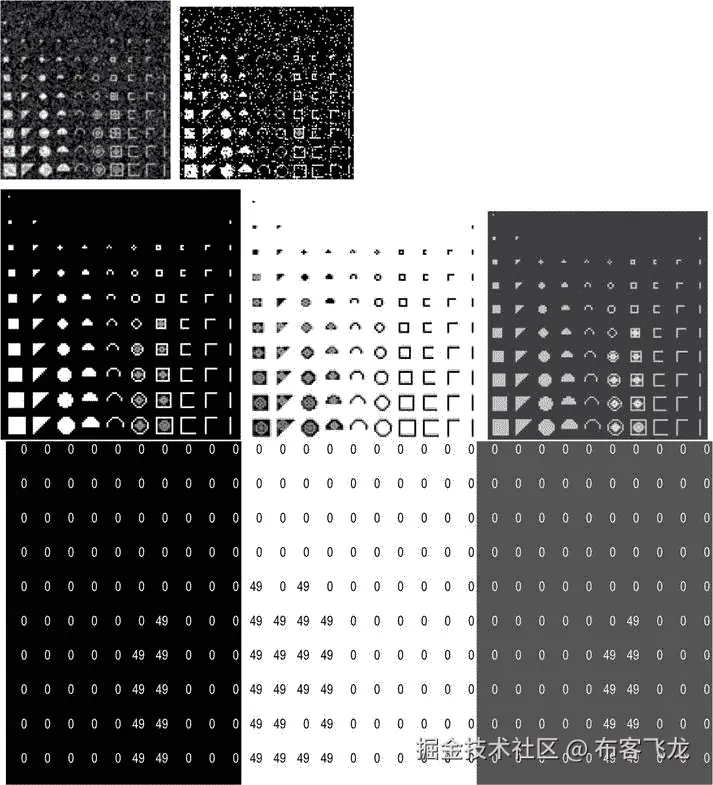

图 7-8 。合成兴趣点字母表的一部分:点、边、边和轮廓。(从上到下)黑底白字，白底黑字，深灰底浅灰，添加了椒盐噪声，添加了高斯噪声

图 7-9 。合成兴趣点字母表的缩放和旋转示例。请注意仿射旋转引入的伪像，它通过抗锯齿和子采样伪像扭曲了合成的二进制模式

合成兴趣点字母表包含 83 个组成在 14x14 网格上的独特元素，如图图 7-9 所示。一幅 1024×1024 的图像可以容纳完整字母表的总共 7 行和 7 列，产生总共 7x7x83=4067 个总兴趣点。

合成角字母

合成角字母如图 7-10 所示。字母表包含以下类型的角和属性:

两段角，1，2，3 像素宽
三段角，1，2，3 像素宽
4 段角，1，2，3 像素宽

图 7-10 。合成角字母表的一部分，特征包括 2 段、3 段和 4 段角。(从上到下)黑底白字，白底黑字，深灰底浅灰，添加了椒盐噪声，添加了高斯噪声

如图 7-11 所示，角字母包含由二线段、三线段、四线段组成的多种类型的角的图案，像素宽度为 1、2、3。合成角字母包含 54 个独特的元素组成的 14x14 像素网格。

图 7-11 。合成角点图像部分

每个 1024×1024 像素的图像包含 8×12 个完整的字母，每个字母由 6×9 个独特的元素组成，产生每个图像的 6×9×12×8 = 5184 个总角点。完整的数据集包括每幅图像以 10 度间隔从 0 度到 90 度的旋转版本。

真实图像上的混合合成覆盖图

我们将合成的兴趣点和角作为覆盖图与真实图像相结合，以开发一个作为更复杂情况的混合真实情况数据集。

真实数据上合成兴趣点的合并将为兴趣点算法和角点检测器提供新的挑战，并说明每个检测器如何工作。在真实图像上使用混合合成特征叠加是真实情况数据的一种新方法(据作者所知)，其好处在好奇心之外并不明显。此处选择合成叠加方法的一个原因是为了填补文献和研究中的空白，因为通常不使用合成要素叠加。参见图 7-12 。

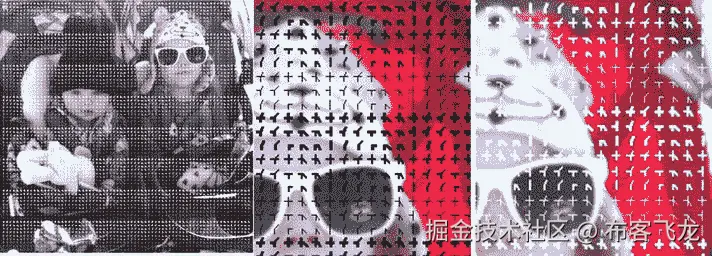

图 7-12 。与真实图像相结合的合成兴趣点，用于对具有异常像素模式的兴趣点和角点检测器进行压力测试

混合合成和真实真实情况数据集的设计目标如下:

使用覆盖在真实图像上的完整合成字母，为兴趣点和角落分离真实情况集合，以提供围绕每个兴趣点和角落的一系列像素细节。
在 14x14 的网格上显示兴趣点的已知位置和数量。
提供相同数据的彩色和灰度图像。
以 10 度的间隔提供 0 到 90 度的相同数据的旋转版本。

创建覆盖图的方法

字母表可用作黑色 0x00 和白色 0xff 的 8 位像素值的二进制掩码 ，用于构成图像叠加。使用 Mathematica 代码 ImageMultiply 和 ImageAd d 运算符执行以下布尔屏蔽示例。

ImageMultiply ![9781430259299_unFig07-01.jpg ]

使用 ImageMultiply 得到底片，然后使用 ImageAdd 得到底片。注意，在其他图像处理工具系统中，可以提供布尔 ImageAND、ImageOR 和 ImageNOT 作为替代。

ImageAdd ![9781430259299_unFig07-02.jpg ]

摘要

我们调查了创建地面实况数据的手动和自动方法，确定了一些最佳实践和指南，应用了在第五章中开发的鲁棒性标准和视觉分类法，并通过示例创建了地面实况数据集，用于与关键点检测器的机器视觉方法进行比较，评估人类感知。

以下是准备真实情况数据的一些最终想法和关键问题:

**适当性:**地面实况数据集对于分析和预期应用的适当性如何？用例及应用目标是否构建在基础数据和模型中？数据集对于算法和用例是欠拟合还是过拟合？
**公共与专有:**专有基础数据是独立评估指标和算法的障碍。利益相关方必须能够复制各种算法产生的指标，以便能够与实际数据进行比较。如果问题领域存在开放评级系统，则可能是首选。但开源任何专有的地面真相数据都存在可信度和法律障碍。
**隐私和法律问题:**在选择使用的任何图像中都存在个人隐私问题；未经许可，不得使用人的图像，并应遵守禁止在受限制的地点拍照的禁令。法律问题是非常现实的。
真实数据与合成数据:在某些情况下，可以使用计算机图形和动画来创建合成地面数据集。特别是当涉及隐私和法律问题时，应该考虑合成数据集，并将其视为获得对数据本身更多控制的一种方式。

¹ 参见“ VLFeat ”开源项目在线(http://www.vlfeat.org”)。

八、视觉流水线和优化

“欲速则不达。。. "

*—树须，*指环王

本章探讨了一些假设的计算机视觉流水线设计，以理解硬件/软件设计方案和优化。本章不是着眼于孤立的计算机视觉算法，而是将许多概念结合成完整的视觉流水线。为了说明不同方法的使用，我们为几个示例应用勾勒出了视觉流水线。示例应用包括使用汽车的形状和颜色的对象识别、使用局部特征的面部检测和情感检测、使用全局特征的图像分类以及增强现实。选择这些例子是为了说明在第五章中介绍的视觉度量分类中不同系列特征描述度量的使用。探索了视觉流水线每个阶段的替代优化。例如，我们考虑哪些视觉算法在 CPU 上运行得比在 GPU 上运行得更好，并讨论计算单元和内存之间的数据传输时间如何影响性能。

注本章中的假设例子有时是粗略的，并不打算是完整的。相反，目的是探索设计的替代方案。示例*中的设计选择仅用于说明；*其他同样有效的设计选择可以用来构建工作系统。鼓励读者分析这些例子，找出弱点和替代方案。如果读者能改进这些例子，我们就成功了。

本章按顺序讨论了以下主要主题:

针对整个 SOC (CPU、GPU、内存)优化的一般设计概念。
使用不同描述符方法的四种假想视觉流水线设计。
软件优化资源和特定优化技术概述。

阶段、操作和资源

如图图 8-1 所示，计算机视觉解决方案可以在*阶段、*的流水线中实施。在流水线中，并行操作和顺序操作同时发生。通过以最佳方式使用所有可用的计算资源，可以最大限度地提高速度、功耗和内存效率。

图 8-1 。虚拟分配将视觉流水线阶段分配给运营和计算资源。根据实际的资源能力以及功耗和性能的优化目标，分配会有所不同

优化方法因系统而异。例如，用于移动电话的低功率系统可能不具有丰富的 CPU SIMD 指令集，并且 GPU 可能具有非常有限的线程计数和低存储器带宽，不适合用于视觉流水线的通用 GPGPU 处理。然而，较大计算设备，例如安装在机架上的计算服务器，可能具有几个 CPU 和 GPU，且每个 CPU 和 GPU 将具有强大的 SIMD 指令和高存储器带宽。

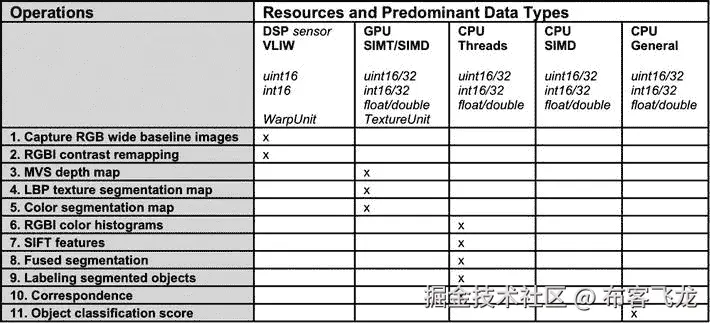

表 8-1 提供了基于数据类型和处理器能力的资源操作分配的更多细节。例如，在传感器处理阶段，点线和区域操作在工作负载中占主导地位，因为传感器数据被组合成像素并进行校正。大多数传感器处理器基于具有宽 SIMD 指令字的数字信号处理器(DSP) ，并且 DSP 还可以包含固定功能几何校正单元或翘曲单元，用于校正诸如透镜失真之类的光学问题。在表 8-1 中列出的传感器 DSP 和 GPU 通常包含一个专用的纹理采样器单元，能够进行快速像素插值、几何扭曲、仿射和透视变换。如果代码是有很多分支的直线，没有太多的并行操作，CPU 是最好的选择。

表 8-1 。由数据类型和并行性指导的对计算资源的基本操作的假设分配(另见 Zinner [495])

如表 8-1 所示，数据类型和数据布局通常指导为给定任务选择最佳计算资源，以及算法和数据中的并行类型。此外，编程语言是基于并行性来选择的，例如使用 OpenCL 还是 C++。例如，CPU 可能支持浮点和双精度数据类型，但如果底层代码面向 SIMT 和 SIMD 并行，需要许多并发线程并行内核操作，那么具有高线程数的 GPU 可能是比单个 CPU 更好的选择。然而，在多个 CPU 上运行 OpenCL 这样的语言可能会提供与较小的 GPU 一样好的性能；有关性能信息，请参阅参考文献[544]以及 OpenCL 编译器的供应商信息。参见本章后面的“SIMD、SIMT 和 SPMD 基本面”一节

有关如何跨不同计算单元和内存优化基本图像处理操作的精彩讨论，请参见 Zinner 等人的 PfeLib 工作[495]，该工作深入探讨了基于数据类型和智能内存使用的优化类型。

为了使从视觉处理阶段到操作和计算资源的分配具体化，我们将在本章的后面查看具体的视觉流水线示例。

计算资源预算

在实施愿景流水线之前，应合理尝试计算可用计算平台资源的成本，并确定应用是否与资源匹配。例如，用于军事战场的系统可能会优先考虑计算速度和准确性，而用于移动设备的应用会优先考虑电池寿命，并在性能和准确性之间进行权衡。

由于大多数计算机视觉研究关注的是在处理相对狭窄和明确定义的问题方面的突破，因此可用于指导视觉流水线分析和优化的一般工程讨论的研究有限。相反，我们遵循从硬件资源本身开始的思路，讨论性能、功耗、内存和 I/O 要求，并参考一些并行编程和其他代码优化方法的文献。视觉流水线分析和优化工程师将欢迎对自动化工具的进一步研究，以测量算法强度，如整数和浮点运算的数量、数据类型的位精度以及每个算法在读/写方面的内存传输数量。

如图图 8-2 所示，计算机系统的主要元素由 I/O、计算和内存组成。

图 8-2 。假设的计算机系统，突出了 DSP、GPU、四个 CPU 内核、DMA 和内存架构形式的计算元素，在每个计算单元中使用 L1 和 L2 缓存和寄存器文件 RF

我们假设合适的高带宽 I/O 总线和高速缓存线将各种计算单元互连到存储器；在这种情况下，我们特别调用 MIPI 相机接口，它直接连接到我们假设的 SOC 中的 DSP。对于不久的将来的简单计算机视觉系统，我们假设价格、性能和功率曲线继续朝着正确的方向发展，以使大多数计算机视觉应用能够以低价格构建片上系统 (SOC) ，接近一次性计算成本——与任何小型便携式电子设备的价格相似。因此，这将实现低功耗和高性能的无处不在的视觉应用，而无需求助于为任何特定的计算机视觉算法而构建的专用硬件加速器。

以下是对图 8-2 中所示 SOC 组件的概述:

两个 1080p 相机，一个用于 RGB，另一个用于独立的深度相机，如 TOF 传感器(如第一章中所述)。
一个小型低功耗控制器 CPU ，具有精简指令集且无浮点，用于处理简单的事情，如键盘、加速度计更新、服务来自 DSP 的中断以及其他周期性任务，如网络中断处理程序。
三个具有浮点运算能力的全 SIMD CPU，用于繁重的计算，通常是线程并行算法，如 tiling，但也用于 SIMD 并行算法。
一个能够运行 256 个全整数浮点线程的 GPU ，四个纹理采样器。各种各样的区域算法都可以很好地映射到 GPU，但编程模型是 SIMT 内核，如 DirectX 和 OpenGL 或 OpenCL 的计算着色器。
DSP具有有限的指令集和 VLIW 处理能力，通常非常适合像素处理和传感器处理。
用于快速存储器传输的 DMA 单元；虽然显而易见，但 DMA 是一种简单有效的增加内存带宽和降低功耗的方法。

计算单元、算术逻辑单元和加速器

典型系统中有几种类型的计算单元，包括 CPU、GPU、DSP 和专用硬件加速器，如加密单元、纹理采样器和 DMA 引擎。每个 ALU 都有一个不同的指令集来适应预期的用途，因此了解每个计算单元的 ALU 指令集非常有帮助。

一般来说，计算机体系结构还没有发展到提供任何标准视觉流水线方法或硬件加速器的地步。这是因为计算机视觉出现了如此多的算法改进；选择在芯片中实现任何视觉加速器都有过时的风险。此外，创建计算机视觉硬件加速器也很困难，因为应用必须是可移植的。因此，开发人员通常选择足够好且可移植的高级语言实现，对专用硬件或 API 的依赖性最小。

相反，依赖 C++等通用语言并优化软件是一个很好的开始，正如根据需要利用 GPU 中现有的像素处理加速方法一样，如像素着色器和纹理采样器。标准 C++语言路径提供了跨平台的灵活性和可移植性，而不依赖于任何特定于供应商的硬件加速特性。

在本节开发的示例视觉流水线中，我们做了两个基本假设。首先，DSP 专用于传感器处理和光图像预处理，以平衡系统负载。第二，CPU 和 GPU 用于视觉流水线后续部分的下游，因此 CPU 与 GPU 的选择取决于所使用的算法。

由于带有可编程 alu 的计算单元通常是所有工具和开发人员关注的焦点，因此我们将在本章后面的“视觉算法优化和调整”一节中关注编程加速替代方案；此外，还将调查选定的优化资源和软件构建模块。

在图 8-2 所示的假想系统中，计算单元包括通用 CPU、一个主要用于图形和媒体加速和一些 GPGPU 加速的 GPU，以及一个用于传感器处理的 DSP。每个计算单元都是可编程的，并包含一个带有调整指令集的通用 ALU。例如，一个 CPU 包含通用编程的所有必要指令，也可能包含 SIMD 指令(在本章后面讨论)。GPU 包含平方根、反正切等超越指令，以及加速图形处理的相关指令。DSP 同样具有针对传感器处理而调整的指令集，可能是 VLIW 指令集。

硬件加速器通常是为常见的操作而构建的，例如 DSP 中用于传感器处理的几何校正单元和 GPU 中用于扭曲曲面片的纹理采样器。计算机视觉还没有标准，新的算法改进正在不断开发，因此除了嵌入式和特殊用途的系统外，没有什么动力为计算机视觉加速器添加任何专用芯片。相反，找到使用现有加速器的创造性方法可能会被证明是有益的。

在本章的后面，我们将讨论在各种计算单元上优化软件的方法，充分利用每个 ALU 和指令集的优势和预期用途。

电源使用

在没有非常详细的功率分析的情况下，很难量化 SOC 或单个计算设备上的特定算法所使用的功率量；可能模拟是最好的方法。通常，为 SOC 开发视觉流水线的系统工程师没有精确的功耗测量方法，只有简单的方法，如运行实际完成的应用和测量壁功率或电池消耗。

功耗问题有时与使用的计算设备有关，例如 CPU 与 GPU，因为每个设备都有不同的门数和时钟频率，因此消耗功率的速度也不同。由于 GPU 和 CPU 设计的芯片架构师都在努力提供最高的性能每瓦特每平方毫米，(我们假设每组芯片架构师都同样高效)，在 CPU 与 GPU 的功率/性能竞赛中没有明显的赢家。与其他地方(如数据组织和内存架构)相比，通过使用 GPU 而不是 CPU 来节省功率的研究甚至可能不值得付出努力。

在 SIMD 和 SIMT 并行代码的情况下，权衡功率和性能的一种方法是使用 OpenCL 之类的语言，它支持在 CPU 或 GPU 上运行相同的代码。然后需要在每个计算设备上测量性能和功率，以量化实际功率和性能；在“视觉算法优化和调优”一节中，将有更多关于这个主题的讨论。

有关使用在特定 CPU 和 GPU 以及集群上运行的相同 OpenCL 代码的详细性能分析，请参见国家超级计算应用中心的出色研究[544]。此外，请参阅由主要 OpenCL 供应商(如英特尔、NVIDIA 和 AMD)提供的技术计算资源，了解他们在 CPU 和 GPU 上运行相同代码的 OpenCL 编译器的详细信息。有时结果会令人惊讶，尤其是对于多核 CPU 系统与较小的 GPU。

一般来说，视觉流水线的计算部分无论如何都不是消耗能量的地方；大部分功率消耗在内存子系统和 I/O 结构中，这些地方需要高数据带宽来保持计算流水线元素满负荷运行。事实上，所有的寄存器文件、高速缓存、I/O 总线和主存储器消耗了大部分的功率和大量的硅不动产。因此，在任何降低功耗的尝试中，内存使用和带宽都是高价值的攻击目标。内存副本越少，缓存命中率越高；本地寄存器文件中相同数据的重用越多越好。

内存使用

就电源和性能而言，内存是最重要的管理资源。开发视觉流水线的大部分注意力都放在算法和处理流程上，这已经足够具有挑战性了。然而，视觉应用对存储系统的要求很高。图像本身的大小并不大，但当我们考虑帧速率和通过视觉流水线为内核操作读写像素的次数时，内存传输带宽活动就变得更加清晰了。内存系统非常复杂，由每个计算单元旁边的本地寄存器文件、缓存、I/O 结构互连和系统内存组成。在本节中，我们将讨论几个内存问题，包括:

像素分辨率、位精度和图像总尺寸
视觉流水线中的内存传输带宽
图像格式，包括灰度和色彩空间
特征描述符大小和类型
匹配和定位所需的精度
特征描述符数据库大小

为了探究内存使用情况，我们将详细介绍局部兴趣点和特征提取场景，假设我们首先定位兴趣点，根据某些标准过滤兴趣点以选择一个较小的集合，计算所选兴趣点周围的描述符，然后根据数据库匹配特征。

一个合理的初步估计是，图像中 0.05%到 1%的像素的下限和上限之间可以产生不错的兴趣点。当然，这完全取决于:(1)图像纹理的复杂程度，(2)使用的兴趣点方法。例如，一幅纹理丰富、对比度高的图像会比一幅被云层包围、纹理和对比度很低的远处的山的图像产生更多的兴趣点。此外，兴趣点检测器方法产生不同的结果——例如，快速角点方法可能比 SIFT 比例不变狗特征检测到更多的角点，参见附录 A 。

描述符大小可能是一个重要的变量，参见表 8-2 。640x480 的图像将包含 307，200 个像素。我们估计 1%的上限，或 3072 个像素，可能有不错的兴趣点；我们假设 0.05%的下限是 153。我们提供了第二个估计，即兴趣点可以被进一步过滤，以便为给定的应用挑选出最佳的兴趣点。因此，如果我们假设实际上可能只有 33%的兴趣点被保留，那么我们可以说 153 * 33 到 3，072 * 33 个兴趣点是特征描述的良好候选。这种估计变化很大，当然取决于图像纹理、使用的兴趣点方法和兴趣点过滤标准。假设一个特征描述符的大小是 256 字节，每帧的总描述符大小是 3072x256x.33 = 259，523 字节最大值—这并不极端。然而，当我们考虑特征匹配阶段时，特征描述符计数和存储器大小将是一个问题，因为每个提取的特征必须与数据库中的每个训练特征集匹配。

表 8-2 。每帧描述符字节(1%兴趣点)，改编自[141]

一般来说，本地二进制描述符提供了低内存占用的优势。例如，如 Miksik 和 Mikolajczyk [141]所述，表 8-2 提供了用于比较的几个描述符的字节数。这里对数据进行了注释，为各种分辨率添加了描述符工作内存大小，单位为每帧字节数。

在表 8-2 中，图像帧分辨率在第 1 行，每帧像素数在第 2 行，以字节为单位的典型描述符大小在后续行。所选描述符的总字节在第 1 列，其余各列显示每帧的总描述符大小，假设每帧中估计有 1%的像素用于计算兴趣点和描述符。实际上，我们估计 1%是每帧描述符计数的上限估计，0.05%是下限估计。请注意，基于设计优化，以字节为单位的描述符大小与表中的不同。

内存带宽通常是一个隐藏的成本，并且在优化周期结束之前经常被忽略，因为开发算法通常具有足够的挑战性，而不需要担心内存访问模式和内存流量。表 8-2 包括各种图像帧尺寸和特征描述符尺寸的几个内存变量的汇总。例如，使用第 2 行中的 1080p 图像像素计数作为基础，我们看到每个颜色通道 16 位的 RGB 图像将消耗:

并且如果我们包括需要保持的灰度通道 I 周围，从 RGB 计算，RGBI 的总大小增加到:

如果我们假设每秒 30 帧，两个 RGB 摄像头用于深度处理+I 通道，将完整的 4 通道 RGBI 图像对移出 DSP 所需的存储器带宽接近 1GB /秒:

因此，我们在本例中假设大约 1GB/秒的基线内存带宽，只是为了将映像对从 ISP 向下游移动。我们现在忽略传感器处理的 ISP 存储器读/写要求，假设巧妙的 DSP 存储器缓存、寄存器文件设计和汇编程序中的循环展开方法可以减少存储器带宽。

通常，来自计算单元中的寄存器文件的存储器在单个时钟周期内传输；来自不同高速缓存层的存储器可能需要几十个时钟周期；来自系统内存的内存可能需要数百个时钟周期。在内存传输期间，CPU 或 GPU 中的 ALU 可能处于空闲状态，等待内存。

内存带宽分布在 ALU 处理器旁边的快速寄存器文件中，并通过内存缓存甚至系统内存，因此分析实际内存带宽相当复杂。尽管此处提供了一些内存带宽数字，但这只是为了说明活动。

并且存储器带宽仅在 DSP 的下游增加，因为每个图像帧将在图像预处理期间被读取并可能被重写几次，然后在兴趣点生成和特征提取期间再次被读取。例如，如果我们假设在 I 通道上仅使用 5×5 内核进行一次图像预处理操作，则每个 I 像素被读取另外 25 次，希望是从存储器高速缓存线和快速寄存器中读取。

这种内存流量并不都来自慢速系统内存，它主要发生在快速内存缓存系统和快速寄存器文件中，直到出现缓存未命中或快速寄存器文件重载。然后，性能会下降一个数量级，等待缓冲区提取和寄存器重载。如果我们在 I 通道上增加一个 FAST9 兴趣点检测器，则每个像素会被读取 81 次(9x9)，可能是从内存缓存线或寄存器中读取。如果我们在大约 0.05%的检测到的兴趣点上添加一个异常特征描述符，我们将每个描述符添加 41×41 像素读取以获得该区域(加上 45×2 读取用于 41×41 区域内的点对比较)，希望是从存储器高速缓存线或寄存器。

通常图像会被处理成各种格式，例如图像预处理的 RGB 颜色来增强图像，以及转换成灰度强度 I 来计算兴趣点和特征描述符。RGB 之间的颜色转换是一种隐藏的内存成本，需要数据复制操作和颜色转换的临时存储，为了获得最佳精度，通常以浮点形式完成。因此，颜色转换可能会多消耗几 GB/秒的内存带宽。对于所有的内存活动，可能会将全部或部分所需的图像缓存到较慢的系统内存中，从而降低非线性性能。

因此，描述符的内存大小是整个视觉流水线中的一个考虑因素。首先，我们考虑何时提取特征；第二，我们查看特征何时被匹配并从特征数据库中检索。在许多情况下，特征数据库的大小是内存领域的关键问题，因为要匹配的所有描述符的总大小会影响静态内存存储大小、内存带宽和模式匹配率。在分类和训练期间将特征空间缩减为可快速搜索的格式通常是至关重要的。除了第四章中讨论的优化分类方法，数据组织问题可能主要在标准计算机科学搜索、分类和数据结构领域；在第四章的中提供了一些讨论和参考。

当我们查看特征数据库或训练集时，内存大小可能是需要应对的主要问题。是否应该将整个特征数据库保存在云服务器上进行匹配？还是应该将整个特征数据库保存在本地设备上？是否应该使用在本地设备上从服务器缓存部分特征数据库的方法？所有上述方法目前都在实际系统中使用。

总之，内存、缓存和寄存器文件远远超过了计算单元中 ALU 处理器的芯片面积。通过视觉流水线的 SOC 结构的存储器带宽是功率和性能的关键，要求快速的存储器架构和存储器高速缓存排列，以及仔细的软件设计。然而，内存大小本身并不是全部，因为每个字节都需要在计算单元之间移动。因此，除了小型应用之外，仔细考虑内存占用和内存带宽是非常重要的。

通常，仅通过仔细关注内存问题就可以显著提高性能和功耗。在本章的后面，我们将介绍几种有助于减少内存带宽和提高内存性能的设计方法，例如锁定内存中的页面、流水线代码、循环展开和 SIMD 方法。在视觉流水线中最小化内存流量的未来研究是一个值得的领域。

输入/输出性能

在这里，我们将 I/O 主题作为一个一般的性能问题，包括计算单元之间的 SOC I/O 结构上的数据带宽、来自摄像机的图像输入，以及将数据库流量匹配到存储设备的功能描述符。我们在讨论内存时提到了 I/O 问题，因为像素数据在 I/O 总线上沿着视觉流水线在各种计算设备之间移动。一个主要的 I/O 考虑是在特征匹配时特征描述符数据移出数据库，因此使用较小的描述符并使用有效的机器学习和分类方法优化特征空间是有价值的。

另一种要考虑的 I/O 是摄像机输入本身，它通常通过标准的 MIPI 接口来完成。然而，可以使用任何总线或 I/O 结构，例如 USB。如果视觉流水线设计包括完整的硬件/软件系统设计，而不仅仅是标准 SOC 上的软件，那么就值得特别关注摄像机的硬件 I/O 子系统设计，以及与硬件辅助数据库进行图像存储器传输的专用快速总线。当考虑功率时，I/O 结构硅面积和功率远远超过 ALU 处理器的面积和功率。

愿景流水线示例

在本节中，我们来看看视觉流水线的四个假设示例。选择每一个来说明来自第五章中介绍的视觉度量分类的独立描述符族，包括直方图和颜色匹配等全局方法、快速兴趣点与反常描述符相结合等局部特征方法、傅立叶描述符等基空间方法，以及使用形态学和整体对象形状度量的基于形状的方法。这些示例被分解为阶段、操作、和资源、，如图图 8-1 所示，用于以下应用:

汽车识别， 利用形状和颜色
**人脸识别，**利用稀疏局部特征
**图像分类，**使用全局特征
**增强现实，**使用深度信息和跟踪

这些例子都不包括分类、训练和机器学习的细节，这超出了本书的范围(机器学习参考资料在第四章中提供)。假设存储特征描述符的简单数据库对于该讨论是足够的，因为这里的焦点是图像预处理和特征描述阶段。在完成示例并探索计算资源分配的替代类型(如 GPU 与 CPU)后，本章最后讨论了每种计算资源的优化资源和技术。

汽车识别

在这里，我们设计了一个视觉流水线，通过使用多边形形状描述符和精确颜色匹配来识别汽车或机器零件等物体。例如，多边形形状度量可用于测量汽车的长度和宽度，而颜色匹配可用于测量油漆颜色。在某些情况下，如定制汽车油漆工作，颜色本身不足以识别。

对于这个汽车示例，主要的设计挑战包括从道路上分割汽车、匹配油漆颜色以及测量汽车尺寸和形状。整个系统包括一个 RGB-D 相机系统，精确的颜色和光照模型，以及几个协同使用的特征描述符。参见图 8-3 。我们通过这个例子详细探讨了此类完整视觉流水线设计的挑战和可能的解决方案。

图 8-3 。使用基于形状和基于颜色的视觉流水线的汽车识别应用的设置。RGB 和 D 摄像机安装在路面上方，直接向下看

我们根据以下要求定义系统:

120 fps 的 1080p RGB 彩色视频(1920x1080 像素)，水平安装以提供最高的长度分辨率，每种颜色 12 位，65 度 FOV。
1080p 立体深度相机，8 位 Z 分辨率，120 fps，65 度 FOV。
图像 FOV 覆盖 4 条迎面而来的交通车道，宽 44 英尺，长 60 英尺，当交通停止时，足以在每条车道上行驶大约 3 辆正常汽车的长度。
限速 25 英里/小时，相当于每秒 37 英尺。
摄像机安装在头顶上的停车灯旁边，配有路灯用于夜间照明。
具有 4 个 CPU 内核的嵌入式 PC，具有 SIMD 指令集、一个 GPU、8GB 内存、80GB 磁盘；假设高端 PC 具有同等性能(为简洁起见，未指定)。
实时识别汽车以确定品牌和型号；还包括每个事件的发生次数、时间戳和置信度得分。
汽车由主要制造商提供的真实情况训练数据集，包括几何图形，以及用于库存模型的所有车身颜色的精确颜色样本；无法识别定制颜色和售后颜色。
汽车的平均尺寸从 5 到 6 英尺宽，12 到 16 英尺长。
准确率达到 99%或更高。
简化的鲁棒性标准，包括噪声、照明和运动模糊。

分割汽车

为了从路面上分割出汽车，使用了一个以 1080p 120fps(每秒帧数)运行的立体深度摄像机，这使得利用深度将每辆汽车从路面上分离出来变得简单。为了实现这一点，开发了一种将深度相机校准到基线道路表面的方法，允许将汽车识别为高于道路表面。我们在这里画出深度校准方法以供说明。

在深度图上观察到球面深度差异，主要影响 FOV 的边缘。为了校正球面场失真，使用合适的校准深度函数(将在现场通过分析确定)来校正每个图像，然后处理每个水平线，考虑在边缘处更大的曲线真实深度距离，以设置每个线的深度相等。

由于速度限制是 25 英里/小时，或每秒 37 英尺，以 120 FPS 成像产生的最大运动模糊约为 0.3 英尺，或每帧 4 英寸。由于一个像素的长度被确定为 0.37 英寸，如图 8-4 所示，从像素计算汽车长度的能力在大约 4 英寸/0.37 英寸= 11 个像素的范围内是准确的，或者大约是一辆 12 英尺长的汽车以 25 英里/小时的速度行驶的 3%，包括运动模糊。然而，可以在图像预处理期间对每个 RGB 和深度图像应用运动模糊补偿，以有效地进一步减少运动模糊；存在几种基于在多个连续图像上使用卷积或补偿的方法[305，492]。

图 8-4 。用于汽车识别的特征

匹配油漆颜色

我们假设，在许多情况下，仅使用油漆颜色来识别车辆是可能的，因为每个制造商都使用专有颜色，因此可以采用精确的色度学。为了匹配油漆颜色，每个颜色通道 12 位应提供足够的分辨率，这是在颜色匹配阶段使用 CIECAM02 模型和 Jch 颜色空间【253】确定的。这需要开发几个具有不同照明条件下的场景的摄像机的校准设备模型，例如在一天的不同时间的全日照、云层、清晨和黄昏的弱光条件以及夜间使用安装在交通上方的照明器灯以及摄像机和停车灯。

色度准确度的关键是设备模型对各种照明条件的考虑。测量色温的光传感器，连同一天中的时间和一年中的季节的知识，被用于选择正确的设备模型，以用于一天中的时间和一年中的季节的适当照明。然而，脏车给颜色搭配带来了问题；现在我们忽略这个细节(自定义油漆工作也是一个问题)。在某些情况下，颜色描述符可能没有用或不可靠；在其他情况下，仅颜色就足以识别汽车。参见第二章中关于色彩管理的讨论。

测量汽车尺寸和形状

对于汽车的尺寸和形状，最好的测量方法是直视汽车，以减少透视失真。如图 8-4 中的所示，使用来自立体摄像机的深度信息，结合汽车形状的多边形形状分割，汽车被分割成 C(货物)、T(顶部)和 H(发动机罩)区域。为了计算形状，基于测试期间的最佳结果，将使用 RGB 和 D 图像的某种加权组合来生成单个图像。我们假设摄像机安装在所有车道中央的最佳位置，但是在 FOV 的远端会存在一些透视失真。我们还假设应用几何校正来将图像校正成笛卡尔对齐。假设用于调整 FOV 的几何校正所引入的误差可以忽略不计，使用最小尺寸为 5' x 12 '的汽车作为例子，预计长度和宽度的近似尺寸精度如下:

本例使用了以下形状特征:

包含所有特征的边界框；使用宽度和长度
在汽车区域中间计算的质心
从通过质心到周长的最短直径计算的单独宽度
以与汽车前部的距离测量的后视镜特征；镜像位置是边界框内最小和最大的周长宽度点
使用深度将形状分割成三个区域；在每个区域测量颜色:货舱(C)、顶部(T)和发动机罩(H)
周长形状的傅立叶描述符，通过以 5 度的间隔测量从质心到周长点的线段来计算

特征描述符

几个特征描述符一起用于识别，并且汽车识别的置信度基于来自所有描述符的组合分数。要提取的关键特征描述符如下:

汽车形状因素: 对道路上方的每辆汽车进行基于深度的分割，用于粗略的形状轮廓。随后进行一些形态学处理来清理边缘和去除噪声。对于每个分割的汽车，为面积、周长、质心、边界框和周长形状的傅立叶描述符计算对象形状因子。边界框测量整体宽度和高度，傅立叶描述符测量圆度和形状因子；一些汽车更加方方正正，一些更加弯曲。(有关形状描述符的更多信息，参见图 6-32 、图 2-18 和第六章。有关深度传感器的更多信息，请参见第一章。)此外，计算后视镜与汽车前方的距离；镜子位于对象周界周围的宽度极值处，对应于边界框的宽度。
汽车区域分割 : 进一步分割使用基于深度的几个单独的汽车区域，即发动机罩、车顶和行李箱。创建一个简单的直方图来收集深度统计矩，执行诸如 K-means 的聚类算法来形成三个主要的深度聚类:车顶将是最高的，发动机罩和行李箱将是第二高的，窗户将在中间(敞篷车缺少顶部区域，此处不包括)。发动机罩、车顶、行李箱和车窗的像素区域被用作描述符。
汽车颜色 : 被分割的发动机罩、车顶和行李箱区域的主要颜色被用作颜色描述符。色彩在 Jch 色彩空间中处理，这是 CIECAM 系统的一部分，可产生高精度。从颜色样本中提取主色信息，并根据照明模型进行归一化。在多种油漆颜色的情况下，会对每种颜色进行单独的颜色标准化。(有关色度的更多信息，请参见第三章。)

校准、设置和真实情况数据

关于场景设置、摄像机校准和其他校正，做出了几个关键假设；我们总结如下:

**道路深度面:**深度相机校准到路面，作为分割路面上方汽车的参考；仅具有道路的基线深度图被校准作为参考并用于实时分割。
**设备模型:**每辆汽车的模型都是根据制造商的信息创建的，每个品牌和模型都有精确的车身几何形状和颜色。定制油漆的汽车混淆了这种方法；然而，形状描述符和汽车区域深度分割提供了一个安全选项，可能足以给出良好的匹配——只有测试才能确定。
**光照模型:**为各种条件创建模型，如晴天和阴天的晨光、日光和晚光；基于一天中的时间、一年中的时间和天气条件来选择照明模型，以获得最佳匹配。
**用于校正的几何模型:**为 RGB 和深度相机设计整个 FOV 的模型，在每个新帧应用以校正图像。

流水线阶段和操作

假设系统预先完全校准，完整流水线的基本实时处理流程如图 8-5 所示，分为三个主要操作阶段。注意，完整的流水线包括图像预处理阶段，用于在 FOV 中对准图像并分割特征，特征描述阶段，用于计算形状和颜色描述符，以及用于特征匹配的对应阶段，用于开发由形状和颜色特征的加权组合组成的最终汽车标签。我们假设在一些标准数据库中，每个特性有一个单独的数据库表就可以了。

这里没有尝试创建优化的分类器或匹配阶段；相反，我们假设，在没有证明或测试的情况下，使用标准数据库通过几千个汽车对象的品牌和模型进行的强力搜索对 ALPHA 版本很有效。

注意在图 8-5 (右下角)中，每辆汽车都是逐帧跟踪的，我们在此不定义跟踪方法。

图 8-5 。利用多边形形状特征和颜色进行汽车识别的假想视觉流水线操作

运营和计算资源

对于流水线阶段的每个操作，我们现在探索到可用计算资源的可能映射。首先，我们回顾一下示例系统中可用的主要资源，它包含 8GB 的快速内存，我们假设有足够的空闲空间来映射和锁定内存中的整个数据库以避免分页。我们的系统包含四个 CPU 内核，每个内核都具有 SIMD 指令集，以及一个能够同时运行 128 个 SIMT 线程的 GPU，128GB/s 的内存带宽可供 GPU 和 CPU 共享内存，功能足够强大。让我们假设，总的来说，计算和内存资源对我们的应用来说是很好的，不需要考虑特殊的内存优化。接下来，我们看一下为计算资源分配操作的粗粒度优化。表 8-3 提供了对可能的资源分配的评估。

表 8-3 。将操作分配给计算资源

资源分配标准

在我们的简单示例中，如表 8-3 所示，为计算单元分配算法的主要标准是处理器适用性和处理器间的负载平衡；对于这种应用，电源不是问题。图 8-5 中提供的资源分配操作是这个假设设计练习的起点；实际的优化会有所不同，根据性能分析进行调整。然而，假设每个算法所使用的内存访问模式是显而易见的，我们可以根据内存访问模式很好地猜测资源分配。在二阶分析中，我们还可以考虑跨流水线的负载平衡，以最大化计算单元的并行使用；然而，这需要实际的性能测量。

在这里，我们将暂时将表 8-3 中的任务分配给资源。如果我们看看内存访问模式，使用 GPU 执行顺序任务 2 和 3 是有意义的，因为我们可以首先将图像映射到 GPU 内存空间，然后使用 GPU 执行三个顺序操作。GPU 有一个纹理采样器，我们将任务 2 分配给它，使用四点扭曲进行几何校正。一些 DSP 或相机传感器处理器也有一个能够进行几何校正的纹理采样器，但在我们的例子中没有。除了几何校正，运动模糊也是 GPU 的一个很好的候选，它可以在着色器中有效地实现为区域操作。对于更高端的 GPU，在媒体部分甚至可能有运动模糊补偿的硬件加速。

稍后，在流水线中，在任务 4 和 5 中图像已经被分割之后，任务 6 中的形态学阶段可以使用 GPU 着色器快速执行；然而，将图像移入和移出 GPU 进行形态学处理的成本实际上可能比在 CPU 上执行形态学处理要慢，因此需要进行性能分析，以做出关于 CPU 与 GPU 实施的最终设计决策。

在阶段 7 到 11 的情况下，如表 8-3 所示，面积、周长、质心和其他测量的算法跨越了一个非局部化的数据访问模式。例如，周界追踪沿着汽车的边缘。因此，我们将使用单个 CPU 通过图像来跟踪周长，并计算每辆汽车的面积、质心和边界框。然后，我们将每个边界框作为一个图像块分配给一个单独的 CPU 线程，用于计算剩余的测量值:径向线段长度、傅立叶描述符和镜像距离。然后每个边界框被分配给一个单独的 CPU 线程，用于计算每个区域的色度，包括货物、车顶和发动机罩，如表 8-3 所示。每个 CPU 线程使用 C++进行颜色转换，并试图使用编译器标志来强制 SIMD 指令优化。

使用形状和颜色特征可以逐帧跟踪汽车；然而，我们在这里不开发跟踪算法。对于通信和匹配，我们依赖于来自第三方的通用数据库，该数据库在 CPU 上的独立线程中运行，与流水线的早期阶段并行执行。我们假设数据库可以将自己的工作分成并行线程。然而，稍后的优化阶段可以重写并创建更好的数据库和分类器，使用并行线程来匹配特征描述符。

面孔、情绪和年龄识别

在这个例子中，我们设计了一个使用局部特征描述符和兴趣点的人脸、情感和年龄识别流水线。人脸识别涉及识别一个独特的人的独特的脸，而人脸检测只涉及确定人脸的位置和感兴趣的特征，如情绪、年龄和性别。我们的例子是面部检测，并找到对象的情绪和年龄。

为简单起见，本例使用固定摄像机拍摄的单人面部照片进行生物识别，以进入安全区域。使用面部照片大大简化了这个例子，因为不需要从许多角度和距离在人群中挑选人脸。关键的设计挑战包括找到一个可靠的兴趣点和特征描述符方法来识别关键的面部标志，确定情绪和年龄，并在标准化的相对坐标系中对标志进行建模，以便计算距离比和角度。

用于生物识别的优秀面部识别系统已经部署了几十年，使用了广泛的方法，实现了接近 100%的准确率。在本练习中，不试图证明性能或准确性。我们根据以下要求定义系统:

1080p RGB 彩色视频(1920x1080 像素)，30 fps，水平安装以提供最高的长度分辨率，每种颜色 12 位，65 度 FOV，30 FPS
图像 FOV 覆盖 2 英尺高，1.5 英尺宽，足够一个完整的头部和肩膀顶部
背景是白色下拉屏幕，便于分割
照明位于对象的前方稍上方，在整个面部投射微弱的阴影，突出眼睛、嘴唇和鼻子周围的角落
对于每个面部，系统识别以下标志:
- 眼睛:两个眼角和一个眼心
- 主要眼睛颜色:在 CIECAM02 JCH 颜色坐标中
- 主面颜色:CIECAM02 JCH 颜色坐标
- 眉毛:眉弧的两个端点和一个中心，用于确定情绪
- 鼻子:鼻尖上的一个点和鼻孔旁边的两个最宽点，用于决定情感和性别
- 嘴唇:嘴唇的两个端点，上唇的两个中心脊
- 脸颊:每个脸颊中心一分
- 下巴:一个点，下巴的底点，可能会因为面部毛发而不可靠
- 头顶:一分；可能由于发型而不可靠
- 独特的面部标志:这些标志可能包括胎记、痣或疤痕，并且必须落在围绕面部区域计算的边界框内
在原始图像上的每个检测到的标志处计算异常特征
准确率达到 99%或更高
简化的鲁棒性标准，仅包括比例

请注意，情绪、年龄和性别都可以从选定的相对距离和面部特征的比例来估计，并且我们假设人脸解剖学专家提供了用于真实系统的正确位置和比例。参见图 8-6 。

图 8-6 。(左)基于头部和面部区域的边界框的比例比率作为预测面部标志位置的指导方针。(右)带有检测到的面部标志位置以及标志之间测量的相对角度和距离的注释图像。相对测量值用于确定情绪、年龄和性别

为该示例系统计算的特征集包括:

诸如眼睛、眉毛、鼻子和嘴的面部标志的相对位置
地标之间的相对比例和比率，以确定年龄、性别和情感
每个地标的反常描述符
眼睛颜色

校准和地面实况数据

校准很简单:在拍摄对象的背后使用白色背景，拍摄对象站在离相机大约 4 英尺的地方，可以拍摄头部和肩膀上部。(我们将在本节稍后讨论用于从背景区域分割头部的操作。)假设我们有一个 1080p 的图像，我们将 1920 个像素分配给垂直方向，1080 个像素分配给水平方向。

假设摄影师足够好，能够将头部置于图像的中心，使头部占据大约 50%的水平像素和大约 50%的垂直像素，那么头部的像素分辨率为大约 540 像素水平和大约 960 像素垂直，这对于我们的应用来说足够好，并且对应于头部高度与宽度的比率。由于我们假设男性和女性成年人的平均头部高度约为 9 英寸，宽度为 6 英寸，使用我们对距离相机 4 英尺的假设，我们有足够的像素精度和分辨率:

真实情况数据包括:(1)已知人的面部照片，以及(2)一组用于帮助定位面部标志的相关模板形式的标准眼睛标志特征(相关模板的稀疏码本)。有两组相关模板:一组用于基于使用 Hessian 检测器找到的位置的精细特征，另一组用于基于使用基于可控滤波器的检测器找到的位置的粗糙特征(精细和粗糙检测器将在本示例的后面更详细地描述)。

由于像眼睛和嘴唇这样的面部特征在人与人之间非常相似，所以典型的界标特征相关模板仅提供界标及其位置的粗略识别。提供了覆盖所有标志的年龄和性别范围的几个模板，例如眼角、眉角、眉峰、鼻角、鼻底、唇角和唇中心区域形状。为了简洁起见，我们在这里不开发用于相关性模板的基础事实数据集，但是我们假设该过程是使用通过扭曲或改变真实特征并针对几个真实人脸测试它们以得到最佳典型特征集而创建的合成特征来完成的。相关模板用于面部标志识别阶段，稍后讨论。

兴趣点位置预测

为了找到面部标志，如眼睛、鼻子和嘴巴，这个示例应用通过使用面部照片进行了简化，使面部特征的位置可预测，并允许在预测的位置智能搜索每个特征。对于这个例子，我们使用来自人体解剖学的基本比例假设(被艺术家使用了几个世纪)来预测面部特征位置，并允许在预测的位置搜索面部特征，而不是求助于头部尺寸和形状的科学研究。面部特征比例主要因年龄、性别和种族而异；例如，典型的成年男性比率如表 8-4 所示。

表 8-4 。面部和头部特征的基本近似比例

注表 8-4 中的信息是根据初级艺术家的材料合成的，用于说明目的，并不保证准确。

要建立的最基本的坐标是头部的边界框。根据边界框，可以预测其他标志面部特征位置。

使用边界框分割头部和面部

如前所述，脸部照片是在白色背景下从大约 4 英尺的距离拍摄的，允许简单地分割头部。我们对简单的颜色强度使用阈值处理，如***【RGBI-1】，*** ，其中 I = (R=G + B) / 3，并且白色水滴背景被识别为最高强度。

被分割的头部和肩部区域用于创建头部和面部的边界框，这将在下面讨论。(注意:狂野发型需要另一种方法，也许是基于面部特征相对于头型和比例的相对大小和位置。)在分割头部的边界框之后，我们继续分割面部区域，然后找到每个标志。头部边界框的粗略尺寸分两步计算:

Find the top and left, right sides of the head— Top_xy, Left_xy, Right_xy—which we assume can be directly found by making a pass through the image line by line and recording the rows and columns where the background is segmented to meet the foreground of head, to establish the coordinates. All leftmost and rightmost coordinates for each line can be saved in a vector, and sorted to find the median values to use as Right_x / Left_x coordinates. We compute head width as:

Hw=右 _x -左 _x
Find the chin to assist in computing the head height H_h. The chin is found by first predicting the location of the chin, then performing edge detection and some filtering around the predicted location to establish the chin feature, which we assume is simple to find based on gradient magnitude of the chin perimeter. The chin location prediction is made by using the head top coordinates Top_xy and the normal anatomical ratio of the head height H_h to head width H_w, which is known to be about 0.75. Since we know both Top_xy and H_w from step 1, we can predict the x and y coordinates of the chin as follows:

实际上，在某些情况下，发型会使头部的分割变得困难，因为头发可能在顶部堆积得很高，或者在两侧延伸得很宽，覆盖了耳朵。然而，我们可以重复几次下巴检测方法来找到最佳下巴，或者假设我们的分割方法将通过头发过滤器模块以某种方式解决这个问题，因此为了简洁起见，我们继续这个例子。

为了定位下巴位置，在预测位置周围使用水平边缘检测掩模，因为下巴主要是水平边缘。对连接的水平边缘最大值的坐标进行过滤，找到水平边缘集合的最低 y 坐标，将最低 x/y 坐标的中值作为下巴中心位置的初始猜测。稍后，当眼睛位置已知时，下巴 x 位置可以通过眼睛之间的中点位置进行检查，并在需要时重新计算。参见图 8-7 。

图 8-7 。面部标志的位置。(左)使用 Hessian 张量的最大特征值增强的面部标志[493]用于生成 Hessian 特征值的 ImageJ 的 FeatureJ 插件(由 Erik Meijering 开发的 FeatureJ)。；注意提供额外细节的细微边缘。(中心)基于模板的特征检测器，使用具有沿着 Canny 检测器[400]的线的附加滤波的可操纵滤波器来提供粗略的细节。(右)用于计算中心图像的方向可调滤波器模式。使用对比窗口重新映射来突出边缘，从而增强两幅图像

包含面部的头部边界框被假定为:

BoundingBoxTopLeftx = Leftx
BoundingBoxTopLefty = Topy
boundingbox bottom right = right
boundingbox bottom right = chiny

面部标志识别和计算机特征

既然计算了头部边界框，就可以使用表 8-4 中的基本比例估计来预测面部标志特征集的位置。在每个预测位置周围进行搜索以找到特征；参见图 8-6 。例如，眼睛的中心位置从两侧向内大约 30 %,从头顶向下大约 50%。

在我们的系统中，我们使用具有两个级别的图像金字塔来进行特征搜索，粗级别搜索被下采样四次，以及全分辨率的精细级别搜索来重新定位兴趣点，计算特征描述符，并进行测量。从粗到细的方法允许头部的相对尺寸有很大的变化，以考虑到由于与照相机的距离和/或由于年龄造成的头部尺寸的差异而产生的轻微比例不变性。

在头部倾斜的情况下，我们不在这里增加一个步骤来旋转垂直于笛卡尔坐标的头部；然而，这很容易做到。例如，可以使用迭代过程来最小化正交边界框的宽度，使用从-10 度到+10 度每 2 度进行几次图像旋转。为每次旋转计算边界框，并且取最小的边界框宽度来找到用于校正头部倾斜的图像的角度。

此外，我们没有在这里添加计算皮肤表面纹理的步骤，这对于年龄检测以发现皱纹是有用的，这可以通过分割几个皮肤区域，例如前额、眼角和嘴周围的区域，并使用边缘或纹理度量计算表面纹理(皱纹)来容易地完成。

地标检测步骤包括特征检测、特征描述和计算地标之间的位置和角度的相对测量值，如下所示:

计算兴趣点:在搜索面部特征之前，使用兴趣点检测器来计算预测位置周围的可能候选位置。这里，我们使用两个检测器的组合:(Hessian 张量的最大特征值[493]，以及(2)使用类似于 Canny 方法[400]的边缘检测过滤标准处理的可控过滤器[388]，如图 8-7 所示。Hessian 和 Canny-like 边缘检测器图像之后是对比度窗口以增强边缘细节。Hessian 风格和 Canny 风格的图像一起用于在接下来的相关阶段中对最佳兴趣点的实际位置进行投票。
使用相关性计算界标位置:使用前面描述的一组规范的相关性模板来确定每个面部界标特征的最终位置，包括眼角、眉角、眉峰、鼻角、鼻底、唇角和唇中心区域形状。开始相关搜索的预测位置是来自步骤 1 的两个检测器的平均位置:(Hessian 方法提供精细特征细节，(2)而方向可调滤波器方法提供粗略特征细节。测试将确定相关性本身是否足够，而不需要来自步骤 1 的兴趣点。
使用反常描述符描述地标:对于步骤 2 中找到的每个地标位置，我们计算反常描述符。SIFT 可能同样有效。
使用 CIECAM02 JCH 测量主要眼睛颜色:我们使用超像素方法[257，258]分割出眼睛中心周围的颜色区域，并制作超像素细胞颜色的直方图。眼睛的黑色瞳孔和白色应该聚集成直方图中的峰值，并且眼睛的主色也应该聚集在直方图中。使用直方图对应的方法，甚至可以识别多种颜色的眼睛。
计算界标之间的相对位置和角度:在上面的步骤 2 中，使用相关性来找到每个特征的位置(如果需要，达到亚像素精度[468])。如图 8-6 所示，我们使用地标位置作为测量几个特征相对距离的基础，例如:
1. 眼睛距离，中心到中心，对年龄和性别有用
2. 眼睛大小，从眼角到眼角
3. 眉毛角度，从末端到中心，对情感有用
4. 眉毛到眼睛的角度，两端到中间的位置，有助于表达情感
5. 眉毛到眼睛中心的距离，对情感有用
6. 嘴唇或嘴的宽度
7. 中央唇线与唇角成角度，有助于表达情感

流水线阶段和操作

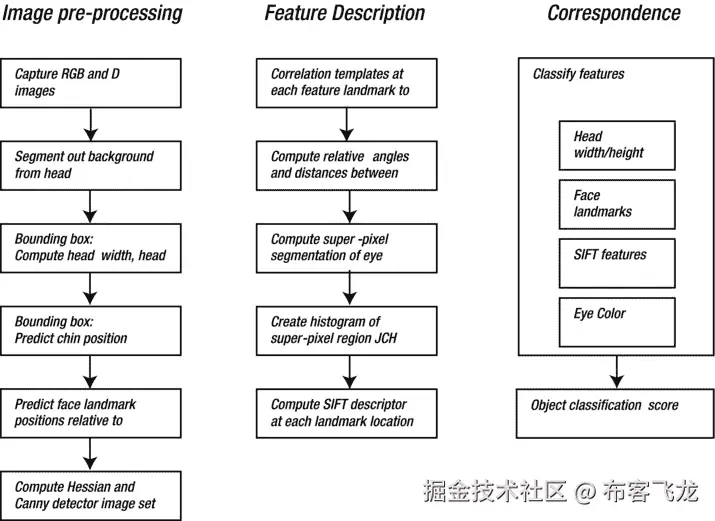

管线阶段和操作如图图 8-8 所示。为了对应，我们假设每个特征有一个单独的数据库表。我们对创建优化的分类器来加速模式匹配不感兴趣；暴力搜索没问题。

图 8-8 。使用局部特征的面部、情感和年龄检测的假想视觉流水线中的操作

运营和计算资源

对于这个例子，大部分是最适合 CPU 的直线代码。以数据访问模式为指导，边界框、相对距离和比率、反常描述符和通信是 CPU 的良好选择。在某些情况下，可以使用单独的 CPU 线程，例如在单独的线程中计算每个界标处的异常描述符(对于这个简单的应用，线程可能是多余的)。我们假设使用标准数据库进行特征匹配。我们的申请被认为有足够的时间等待信件。

有些操作适合 GPU 例如区域操作，包括 Hessian 和 Canny-like 兴趣点检测器。可以使用单个公共数据读取循环和组合处理循环将这些方法组合并优化到单个着色器程序中，该程序将输出生成两个图像，每个检测器一个图像。此外，我们假设 GPU 为媒体部分中的快速、硬件加速的相关块匹配器提供 API，因此我们利用了硬件加速的相关。

资源分配的标准

在这个例子中，性能不是问题，所以使用计算机资源的标准放宽了。事实上，所有代码都可以编写为在单个 CPU 上的单个线程中运行，并且在我们的目标系统假设下，性能可能足够快。然而，表 8-5 中所示的资源分配旨在说明每个操作的资源的合理使用，以在 SOC 中分配工作负荷。

表 8-5 。将操作分配给计算资源

图像分类

在我们的下一个例子中，我们设计了一个简单的图像分类系统，用于移动电话，目标是识别相机视野中的主要对象，如建筑物、汽车和人。对于图像分类应用，感兴趣的是整个图像，而不是特定的局部特征。用户将拥有一个简单的应用，允许他们将相机指向一个对象，并从一侧到另一侧摇动相机，以建立 MVS 深度感测的立体基线，稍后讨论。可以应用多种全局度量(如第三章所述)，对整个图像进行计算，如纹理、颜色或强度直方图以及连通分量标记方法。此外，局部特征(如第六章所述)可用于描述图像的关键部分。这个假设的应用同时使用了全局和局部特性。

我们根据以下要求定义系统:

1080p RGB 彩色视频(1920x1080 像素)，每秒 30 帧，每种颜色 12 位，65 度 FOV，每秒 30 帧
图像 FOV 涵盖了手机摄像头拍摄的无限聚焦视图
无限制的照明条件(好的和坏的)
准确率达到 90%或更高
简化的鲁棒性标准，包括比例、透视、遮挡
对于每个图像，系统计算以下特征:
- *全局 RGBI 直方图，*在 RGB-I 颜色空间
- *GPS 坐标，*既然手机有 GPS
- *通过 MVS 深度感测的相机姿态，*使用加速度计数据对正交 FOV 平面进行几何校正(用户被要求在指向对象的同时挥动相机，相机姿态向量根据加速度计数据计算，并使用 ICP 相对于 FOV 中的主要对象)
- *筛选特征，*理想情况下，为每幅图像存储 20 到 30 个特征
- *通过单目密集深度传感的深度图，*用于分割出 FOV 中的对象，深度范围目标为 0.3 米至 30 米，1 米处的精度在 1%以内，30 米处的精度在 10%以内
- *场景标记和像素标记，*基于分割区域的属性，包括 RGB-I 颜色和 LBP 纹理

场景识别是一个经过充分研究的领域，每年都会举行几场大型挑战比赛，以使用已建立的真实情况数据集来寻找提高准确性的方法，如附录 B 所示。在挑战中，各类图像的最佳准确率从 50%到 90%以上不等。在本练习中，不试图证明性能或准确性。

分割图像和特征描述符

对于这个假设的视觉流水线，将同时使用几种用于将场景分割成对象的方法，而不是依赖于单一方法，如下所示:

**密集分割、场景解析、物体标注:**使用单目 MVS 生成的深度图，用于分割场景中常见的物品，包括地面或地板、天空或天花板、左右墙壁、背景、场景中的被摄物。为了从移动电话设备计算单目深度，应用提示用户在大约 3 英尺的手臂长度范围内从左向右移动相机，以创建一系列宽基线立体图像，用于使用 MVS 方法计算深度(如第一章中的所述)。MVS 提供了密集的深度图。即使 MVS 计算是计算密集型的，这也不是问题，因为我们的应用不需要连续的实时深度图生成——只需要单个深度图；对于我们假设的移动设备来说，3 到 4 秒获取基线图像并生成深度图被认为是可能的。
**使用超像素的颜色分割和分量标记:**使用超像素的颜色分割应该大致对应于深度分割的部分。
**LBP 区域分割:**这种方法计算起来相当快，表示起来也很简洁，正如在第六章中所讨论的。
**融合分割:**使用布尔掩码和形态学以及一些逻辑将深度、颜色和 LBP 分割区域组合成融合分割。该方法使用迭代循环来将颜色、深度和 LBP 分割方法之间的差异最小化到新的融合分割图中。融合分割图是一种全局图像描述符。
**每个分割区域的形状特征:**为每个融合的分割区域计算基本形状特征，例如面积和质心。区域质心之间的相对距离和角度也被计算到复合描述符中。

在这个假设的例子中，我们一起使用几个特征描述符方法来获得额外的鲁棒性和不变性，以及一些预处理，概括如下:

整个图像中的 SIFT 兴趣点被用作附加线索。我们完全遵循 SIFT 方法，因为已知 SIFT 使用三个或四个 SIFT 特征来识别较大的对象[161]。然而，基于训练结果，我们期望将 SIFT 特征计数限制为每个场景 20 或 30 个强候选特征。
此外，由于我们在移动电话上有加速度计和 GPS 传感器数据，我们可以使用传感器数据作为仅基于位置和相机姿势识别对象的提示，例如假设存在服务器来查找某个区域中地标的 GPS 坐标。
由于需要照明不变性，我们执行 RGBI 对比度重映射，试图在 SIFT 特征计算、颜色直方图和 LBP 计算之前标准化对比度和颜色。基于真实情况数据测试，我们假设用于计算最佳强度重新映射限制的统计方法被用于展开颜色的总范围以减轻黑暗和过饱和图像，但是我们没有花时间在这里开发算法；然而，在第二章中提供了关于候选算法的一些讨论。例如，在暗图像上计算 SIFT 描述符可能不能提供足够的边缘梯度信息来计算好的 SIFT 描述符，因为 SIFT 需要梯度。过饱和的图像会有褪色的颜色，从而影响良好的颜色直方图。
融合分割结合了所有颜色、LBP 和深度分割方法的优点，通过将所有分割融合到融合分割图中来最小化分割差异。还使用 LBP，它对弱光和过饱和条件都不太敏感，提供一些平衡。

同样，本着假设练习的精神，除了上面给出的基本描述之外，我们在这里不花时间开发算法。

流水线阶段和操作

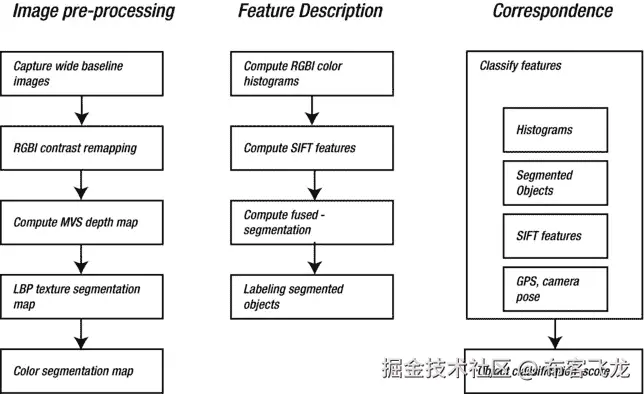

管线阶段如图 8-9 所示。它们包括图像预处理阶段，主要用于校正图像对比度、计算深度图和分割图。特征描述阶段计算 RGBI 颜色直方图、SIFT 特征、结合最佳深度、颜色和 LBP 方法的融合分割图，然后将像素标记为连通分量。为了对应，我们假设每个特征有一个单独的数据库表，使用强力搜索；未尝试优化。

图 8-9 。使用全局特征的假想图像分类流水线中的操作

将工序映射到资源

我们假设 DSP 提供了一个用于对比度重映射的 API，由于 DSP 已经在处理来自传感器的所有像素，并且像素数据已经存在，因此对比度重映射非常适合 DSP。

MVS 深度图计算遵循线和区域操作的数据模式。我们使用 GPU 来完成 MVS 算法的重要部分，比如左/右图像对模式匹配。我们的算法遵循基本的立体算法，如第一章中所讨论的。立体基线最初是从加速度计估计的，然后在基线图像集上的一些束调整迭代被用于改进基线估计。我们假设 MVS 立体声工作负载是流水线中最重的，在一两秒钟内消耗了大部分 GPU。最后产生密集的深度图，用于深度分割。

使用超像素方法对 RGBI 分量进行颜色分割[257，258]。还在 RGBI 中为每个超像素单元计算颜色分量的直方图。LBP 纹理计算非常适合 GPU，因为它是一种符合着色器编程风格的区域操作。因此，可以将颜色分割和 LBP 纹理分割组合到同一个着色器中，以利用寄存器文件中的数据共享，并避免数据交换和数据复制。

SIFT 特征描述可以分配给 CPU 线程，数据可以在 CPU 线程之间平铺和划分，用于并行特征描述。同样，融合分段也可以分配给 CPU 线程和数据块。注意，切片数据可能包括重叠边界区域或缓冲区，见后面的图 8-12 了解重叠数据切片的说明。也可以使用平铺数据区域，以类似的方式将标记分配给并行 CPU 线程。最后，我们假设一个蛮力匹配阶段，使用每个描述符的数据库表来开发最终得分，并且基于对真实情况数据的训练，我们在最终得分中对一些特征比其他特征加权更多。

资源分配的标准

资源分配的基本标准是在 DSP 上执行早期点处理，因为数据已经驻留，然后使用 GPU SIMT SIMD 模型作为着色器来计算区域操作，以创建深度图、颜色分割图和 LBP 纹理图。流水线的最后阶段很好地映射到线程并行方法和数据分块。给定表 8-6 中所示的选择的资源分配操作，该应用似乎完全可以在线程和 GPU 中跨 CPU 内核进行工作负载平衡和并行化。

表 8-6 。将操作分配给计算资源

增强现实

在第四个示例中，我们使用可穿戴显示设备(如眼镜或护目镜和可穿戴相机)设计了一个用于设备维护的增强现实应用。整个系统由一个便携式可穿戴设备组成，该设备带有摄像头和显示器，通过无线连接到服务器。处理分布在可穿戴设备和服务器之间。(**注:**由于实际系统的设计、训练和测试会很复杂，因此这个例子非常高级，并且省略了很多细节。)

服务器系统包含机器的所有 CAD 模型，并提供从任何视点对任何机器部件的按需图形模型或渲染。可佩戴的摄像机跟踪眼睛的注视和机器的位置。该可佩戴显示器允许维修技术人员查看机器并观看显示器上的增强现实覆盖图，说明如何维修机器。当用户看着给定的机器时，增强现实特征识别机器部件，并提供覆盖图和动画来帮助故障排除和修理。该系统使用 RGB 图像的组合作为 3D 深度表面上的纹理，以及机器和所有组成机器部件的 3D CAD 模型的数据库。

该系统将有以下要求:

1080p RGB 彩色摄像机(1920x1080 像素)，每秒 30 帧，每种颜色 12 位，65 度 FOV，每秒 30 帧
1080p 立体深度相机，8 位 Z 分辨率，60 fps，65 度 FOV；所有的立体处理都在相机 ASIC 中的硅片上进行，深度图作为输出
480p 近红外摄像机对准技术人员的眼睛，用于视线检测；近红外相机在头戴式显示器周围的低光环境中成像更好
1080p 可穿戴 RGB 显示器
驱动摄像机和显示器、描述符生成以及与服务器的无线通信的可穿戴 PC；该系统采用电池供电，适合移动使用，电池续航时间为 8 小时
包含机器和零件的 CAD 模型的服务器；每个部分将具有预先计算到数据库中的相关描述符；服务器可以通过无线向可穿戴设备提供图形模型或完整的渲染
服务器包含地面实况数据，该数据由根据每个零件的 CAD 模型渲染计算的特征描述符+机器零件每个描述符的标准化 3D 坐标组成
简化的鲁棒性标准包括透视、缩放和旋转

校准和地面实况数据

我们假设 RGB 相机和立体相机系统用正确的光学器件校准以精确成像相同的 FOV，因为 RGB 相机和 3D 深度图必须在每个像素位置对应，以使 2D 特征能够与对应的 3D 深度位置精确关联。然而，眼睛注视相机将需要一些独立的校准，我们假设开发了一个简单的校准应用，通过使用立体和 RGB 相机来定位 FOV 中的特征，然后在监视器上叠加眼睛注视向量以确认眼睛注视向量的准确性，来学习技术人员的眼睛位置。我们在这里不开发校准过程。

然而，真实情况数据需要一些时间来开发和训练，并且需要机器的维修和设计专家在训练期间一起工作。地面实况数据包括每个部分的特征集，包括沿角、边和其他位置(如旋钮)的 2D SIFT 特征。为了创建 SIFT 特征，首先从技术人员可能看到的代表性视点制作每个 CAD 零件模型的一组图形渲染，然后在图形渲染上计算 2D SIFT 特征，并且使用模型的几何来创建每个 SIFT 特征的相对 3D 坐标以进行对应。

2D SIFT 特征位置与相对 3D 坐标一起记录在数据库中，并使用合适的约束条件(如角度和相对距离)关联到对象中，参见图 8-10 。在训练过程中，专家为每个零件选择一个最小的特征集，主要是来自表面拐角和边缘的最强特征。2D SIFT 特征之间的三维相对角度和距离被记录在数据库中，以提供透视、比例和旋转不变性。所有零件的 3D 坐标都标准化为机器的尺寸。此外，每个零件表面的主色和纹理是根据渲染计算的，并存储为纹理和颜色特征。这个系统需要大量的培训和测试。

特征和对象描述

在现场的实际使用中，RGB 相机用于寻找 2D SIFT、LBP 和颜色特征，而立体相机用于创建深度图。因为 RGB 图像和深度图是像素对齐的，所以每个特征具有取自深度图的 3D 坐标，这意味着 3D 坐标可以被分配给 2D SIFT 特征位置。2D SIFT 特征位置之间的 3D 角度和 3D 距离被计算为约束，并且具有 3D 位置约束的组合 LBP、颜色和 2D SIFT 特征被存储为 SIFT 顶点特征并被发送到服务器用于对应。关于 SIFT 顶点描述符和零件对象的布局，参见图 8-10 。注意，3D 坐标与几个描述符相关联，包括 SIFT、LBP 纹理和 RGB 颜色，类似于在计算机图形中通过 3D 位置、颜色和纹理来表示 3D 顶点的方式。在训练期间，从部件的各种视图创建若干 SIFT 顶点描述符，每个视图由数据库中的 3D 坐标关联，允许基于 3D 坐标以及特征的简化搜索和匹配。

图 8-10 。SIFT 顶点描述符类似于使用 3D 位置、颜色和纹理的计算机图形顶点。SIFT 顶点描述符包含来自 RGB 相机的 2D SIFT 描述符、从深度相机生成的 2D SIFT 描述符的 3D 坐标、SIFT 顶点处的 RGB 颜色以及 SIFT 顶点处的 LBP 纹理。零件对象包含 SIFT 顶点描述符的列表，以及 SIFT 顶点列表中每个 3D 坐标之间的相对角度和距离

覆盖和跟踪

在服务器中，将场景中的 SIFT 顶点描述符与数据库进行比较，以找到零件对象。在搜索之前，每个特征的 3D 坐标、角度和距离相对于机器的尺寸被标准化。如图 8-10 所示，SIFT 特征在一个 3D 坐标上被组合成一个 SIFT 顶点描述符，具有相关的 2D SIFT 特征、LBP 纹理和颜色。SIFT 顶点描述符与零件对象相关联，零件对象包含描述每个零件的顶点坐标列表，以及 SIFT 顶点特征之间的相对角度和距离。

假设可以使用一小组 SIFT 顶点特征来定义机器零件对象，则可以实时确定尺寸和距离，并且可以连续计算相对 3D 信息，例如每个零件和整个机器的尺寸和位置。使用所识别的部件和特征的 3D 坐标，可以在头戴式显示器中显示增强现实渲染，突出显示部件位置，并使用叠加动画来说明要移除的部件，以及手在修理过程中要遵循的路径。

近红外摄像机跟踪技术人员的眼睛，以在场景上创建 3D 凝视向量。凝视矢量可用于头戴式显示器中的增强现实“帮助”覆盖，允许凝视导向的缩放或信息，为技术人员正在查看的部件显示更详细的渲染和覆盖信息。

流水线阶段和操作

管线阶段如图 8-11 所示。请注意，处理在可穿戴设备(主要用于图像捕捉、功能描述和显示)和用于繁重工作负载(如通信和增强现实渲染)的服务器之间进行。在本例中，可穿戴设备与服务器结合使用，依靠无线网络传输图像和数据。我们假设无线网络上的数据带宽和数据压缩方法足以满足所有必要的数据通信。

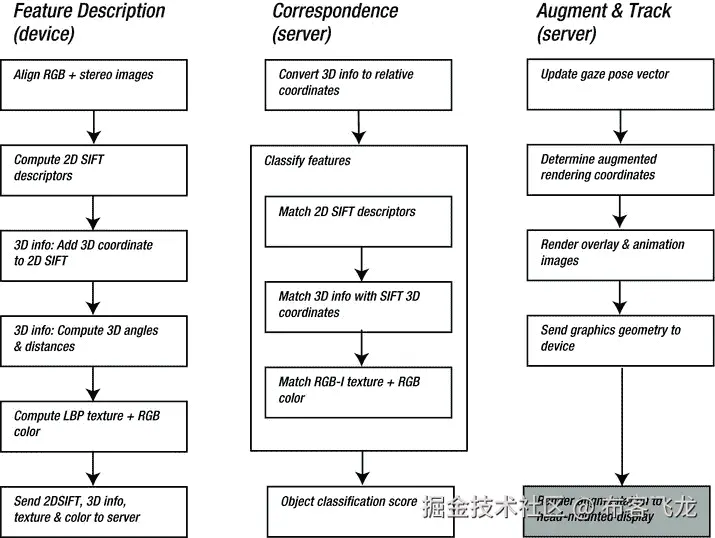

图 8-11 。假想的增强现实流水线中的操作

将工序映射到资源

我们尽可能少地使用 GPU 进行 GPGPU 处理，并假设服务器有许多可用的 CPU，我们在流水线末端使用 GPU 进行图形渲染。大多数操作使用数据分块很好地映射到单独的 CPU 线程。注意，一个服务器通常有许多高功率和快速的 CPU，所以使用 CPU 线程是一个很好的匹配。参见表 8-7 。

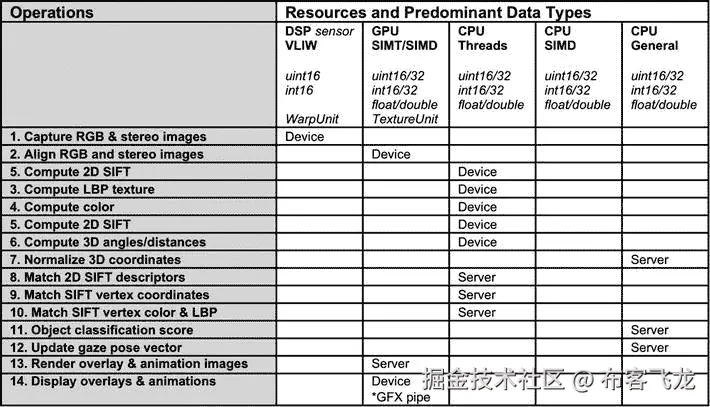

表 8-7 。将操作分配给计算资源

资源分配的标准

在移动设备上，深度图是在深度相机上的硅中计算的。我们使用 GPU 通过纹理采样器执行 RGB 和深度图对齐，然后在 CPU 上执行 SIFT 计算，因为必须首先进行 SIFT 计算，以使顶点锚定并计算多元描述符信息。我们继续并遵循数据局部性，并使用数据平铺和重叠区域在单独的 CPU 线程中为每个 2D SIFT 点执行 LBP 和颜色计算。参见后面的图 8-12 了解重叠数据平铺的图示。

图 8-12 。数据平铺成四个重叠的平铺块。瓦片重叠特定的量，在这种情况下是 16 个像素，允许诸如卷积之类的区域操作读取而不是写入重叠区域，以从相邻区域组装卷积核数据。然而，每个线程仅写入其瓦片内的非重叠区域。每个图块都可以分配给单独的线程或 CPU 内核进行处理

在服务器上，我们已经分配了 CAD 数据库和大部分繁重的工作负载，包括特征匹配和数据库访问，因为服务器预期具有大的存储和内存容量以及许多可用的 CPU。此外，我们希望延长电池寿命并最大限度地减少移动设备的发热，因此服务器是大多数工作负载的首选。

加速替代方案

有多种常见的加速方法参见可以应用于视觉流水线的加速方法，包括关注内存管理、使用线程的粗粒度并行、使用 SIMD 和 SIMT 方法的数据级并行、多核并行、高级 CPU 和 GPU 汇编语言指令以及硬件加速器。

有两种基本的加速方法:

跟着数据走
遵循算法

优化计算设备的算法，如 SIMD 指令集或 SIMT GPGPU 方法，也称为流处理，通常是设计师考虑的显而易见的选择。但是，针对数据流和数据驻留进行优化可以产生更好的结果。例如，在计算资源和数据格式之间来回转换数据不是一个好主意；它消耗了复制和格式转换操作所消耗的时间和能量。慢速系统内存中的数据复制比计算单元内快速寄存器文件中的数据访问慢得多。考虑到内存速度的内存架构层次，如图 8-2 中的所示，并考虑到计算机视觉的图像密集型特征，最好找到跟踪数据的方法，并尽可能长时间地将数据保存在快速寄存器和高速缓冲存储器中，位于计算单元的本地。

内存优化

优化成像或视觉应用时，对内存占用和内存传输带宽的关注是最常被忽视的方面。如表 8-2 和下面的内存讨论所示，视觉流水线通过系统在计算单元和系统内存之间传输几 GB/S 的数据。此外，兴趣点检测和图像预处理等区域处理会通过各计算单元的寄存器文件、高速缓存和系统内存以复杂的路径移动更多数据。

为什么要针对内存进行优化？通过优化内存使用，减少了数据传输，提高了性能，降低了功耗，延长了电池寿命。权力是昂贵的；事实上，一家大型互联网搜索公司已经在哥伦比亚河的水电系统附近建立了服务器农场，以保证清洁电力和降低电力传输成本。

对于移动设备来说，电池寿命是最关心的问题。政府也开始发行碳税和碳信用来鼓励减少能源消耗。因此，内存使用是一个经常被忽略的成本。每个计算平台和操作系统的内存优化 API 和方法都有所不同。参考文献[494]中对 Linux 的内存优化方法进行了很好的讨论。

最小化计算单元之间的内存传输

如果可能，应避免计算单元之间的数据传输。在优化和调优阶段应考虑工作负载整合，以便在同一数据驻留在给定计算单元的寄存器文件和本地缓存中时，对其执行尽可能多的处理。也就是跟着数据走。

例如，使用 GPGPU 着色器进行单区域操作，则在 CPU 上处理相同的数据可能会比在 CPU 上执行所有处理慢。这是因为 GPGPU 内核需要设备驱动程序干预来为每个内核设置内存并启动每个内核，而 CPU 程序直接访问代码和数据，除了初始程序加载之外，不需要设置驱动程序。减少计算单元之间来回切换的一种方法是使用循环合并和任务链接，这将在本节稍后讨论。

内存平铺

当将粗粒度并行性的工作负载划分到几个线程中时，可以将映像分成多个平铺区域，并将每个平铺区域分配给一个线程。平铺适用于点、线和区域处理，其中每个线程在平铺区域上执行相同的操作。通过允许瓦片之间的重叠读取区域，消除了硬边界，并且像卷积这样的区域操作可以读取到相邻的瓦片中用于内核处理，以及将完成的结果写入它们的瓦片中。

DMA、数据复制和转换

通常，视觉流水线中需要图像的多个副本，在某些情况下，数据必须从一种类型转换为另一种类型。一个例子是将存储在 16 位整数中的 12 位无符号颜色通道数据转换成 32 位整数，从而允许下游计算中更准确的数值精度。此外，颜色通道可以被转换到选择的颜色空间，例如 RGBI，用于 I 分量空间*(R * G * B)/3 = I；*然后，新的 I 值被混合并复制回 RGB 分量。仔细注意数据布局和数据驻留将允许更有效的向前和向后颜色转换。

复制数据时，最好尝试使用直接内存访问(DMA) 单元，以便尽可能快地复制数据。DMA 单元在硬件中实现，直接优化和控制进出存储器的 I/O 互连流量。操作系统提供 API 来访问 DMA 单元[494]。优化 DMA 方法有多种多样，在参考文献[497，495]中可以找到一些比较视觉应用中缓存性能与 DMA 性能的有趣资料。

寄存器文件、内存缓存和锁定

内存系统是每个处理器的虚拟和物理内存的层次结构，由慢速固定存储组成，如文件系统、页面文件和交换文件，用于管理虚拟内存、系统内存、高速缓存和计算单元内的快速寄存器文件，以及它们之间的内存互连。如果要处理的数据驻留在寄存器文件中，则由 ALU 以处理器时钟速率处理。最佳情况下，存储器访问是通过靠近每个 ALU 的寄存器文件进行的，因此将数据保存在寄存器中并在复制数据之前执行所有可能的处理是最佳选择，但这可能需要更改一些代码(本节稍后讨论)。

如果必须访问高速缓存才能获得数据，那么与访问寄存器文件相比，会消耗更多的时钟周期(功率消耗、性能损失)。并且如果存在高速缓存未命中，并且必须访问慢得多的系统存储器，则通常需要数百个时钟周期来通过高速缓存将存储器移动到寄存器文件以进行 ALU 处理。

操作系统提供 API 来锁定或固定内存中的数据，这通常会增加缓存中的数据量，减少分页和交换。(交换是一种隐藏的复制操作，由操作系统自动执行，以便在系统内存中腾出更多空间)。当数据被频繁访问时，数据将驻留在更快的高速缓冲存储器中，如图 8-2 中的所示。

数据结构、打包和矢量与分散-收集数据组织

所使用的数据结构会增加内存流量。数据组织应尽可能允许连续块中的串行访问，以提供最佳性能。从编程的角度来看，数据结构的设计通常考虑到了方便性，没有注意编译器将如何安排数据或由此产生的性能。

例如，考虑一个数据结构，它有几个由字节、整数和浮点数据项组成的字段；编译器可能试图重新安排数据项在数据结构中的位置，甚至为了各种优化以不同的顺序打包数据。编译器通常提供一组编译器指令，如内嵌编译指令和编译器开关，来控制数据打包行为；这些都是值得研究的。

对于点处理，数据的向量是自然结构，并且存储系统将在访问和处理连续向量时以最高性能运行。对于区域操作，使用跨越几行的矩形，并且矩形导致可能产生高速缓存未命中的存储器访问模式。使用分散-收集操作来收集卷积核数据允许将大型数据结构分割成数据向量，从而提高性能。通常，CPU 和 GPU 内存架构会特别关注数据访问模式，并提供隐藏的优化方法。

分散-收集操作，也称为矢量 I/O 或跨步内存访问，可以在 GPU 或 CPU 芯片中实现，以实现对非连续数据结构模式的快速读/写访问。通常，分散操作将多个输入缓冲区写入单个输出缓冲区中的连续模式，而收集操作类似地将多个输入缓冲区读取到输出缓冲区中的连续模式。

操作系统和计算语言为分散-聚集操作提供了 API。对于 Linux 风格的操作系统，参见 POSIX 1003.1-2001 规范中规定的 readv 和 writev 函数。OpenCL 为分散-聚集提供了async_work_group_strided_copy函数。

粗粒度平行度

通过将工作分解成线程，以及将工作分配给多个处理器内核，可以使用粗粒度并行性来实现视觉流水线。粗粒度并行性可以通过将计算工作负载分解为线程流水线，或将内存分解为分配给多个线程的小块来实现。

以计算为中心与以数据为中心

粗粒度并行可以通过以计算为中心和以数据为中心的方法来实现。例如，在以计算为中心的方法中，视觉流水线阶段可以沿着流水线阶段划分到独立的执行线程和计算单元中，数据通过队列和 FIFOs 一次一点地进入下一个阶段。在以数据为中心的方法中，图像可以被分割成小块，如图 8-12 中的所示，每个线程处理一个独立的小块区域。

线程和多核

有几种方法可以将线程分布到多个 CPU 内核上，包括依靠操作系统调度程序来优化每个 CPU 内核的使用并执行负载平衡。另一种方法是将特定的任务分配给特定的 CPU 内核。每个操作系统都有不同的控件可用于调整每个线程的进程调度器，并且还可以提供将特定线程分配给特定处理器的能力。(我们将在本章后面讨论粗粒度线程的编程资源、语言和工具。)每个操作系统都会提供一个线程化的 API，比如 pthreads 。参见图 8-13 。

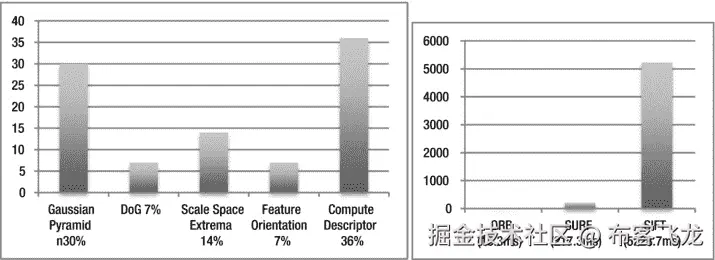

图 8-13 。(左)典型 SIFT 描述符流水线计算分配[180]。(右)ORB、SURF 和 SIFT 的报告计算时间[120]是 24 个 640x480 图像的平均值，每个图像包含约 1，000 个特征。在某些应用中，为 SIFT 改造 ORB 可能是一个不错的选择

细粒度数据并行性

细粒度并行性是指利用并行性的数据组织和相应的处理器架构，传统上称为阵列处理器或矢量处理器。并非所有应用都是数据并行的。部署非数据并行代码在数据并行机器上运行会适得其反；最好用 CPU 和直线代码启动。

数据并行操作应该表现出常见的内存模式，例如大型规则数据阵列，如像素行或像素块，它们以相同的方式处理。回头参考图 8-1 ，注意一些算法是对点、线和像素区域的向量进行操作的。这些数据模式和相应的处理操作本质上是数据并行的。点操作的例子是颜色校正和数据类型转换，区域操作的例子是卷积和形态学。有些算法是直线代码，分支多，并行少。通过 SIMD 和 SIMT 方法直接支持细粒度的数据并行。

SIMD、SIMT 和 SPMD 基本面

昨天的超级计算机现在相当于今天的 GPU 和多核 CPU。科学界对 SIMD、SIMT 和 SPMD 机器及其并行编程语言的性能非常感兴趣。它已经发展了几十年，现在有许多好的资源可以应用于廉价的 SOCs 从国家超级计算应用中心[544]开始。

当内存中的数据布局和算法本身存在细粒度的并行性时，例如对向量进行点、线和区域操作时，可以应用 SIMD 指令和多线程。单指令多数据(SIMD) 指令同时处理一个向量中的几个数据项。为了在 SIMD 级开发细粒度的并行性，计算机语言和相应的 alu 都应该为丰富的矢量数据类型和矢量指令提供直接支持。需要面向向量的编程语言来利用数据并行性，如表 8-8 所示；然而，有时编译器开关可用于利用 SIMD。注意像 C++这样的语言不直接支持向量数据类型和向量指令，而数据并行语言支持，如表 8-8 所示。

表 8-8 。通用数据并行语言的选择

语言名

标准或专有

操作系统平台支持

| | --- | --- | --- | | GLSL 像素着色器 | 标准 OpenGL | 几个操作系统平台 | | HLSL 像素着色器 | Direct3D | Microsoft 操作系统 | | 计算着色器 | Direct3D | Microsoft 操作系统 | | 计算着色器 | 标准 OpenGL | 几个操作系统平台 | | 使用 | 机器人 | 谷歌 OS | | OpenCL(打开 CL) | 标准 | 几个操作系统平台 | | C++放大器 | 微软 | 微软操作系统平台 | | 库达 | 仅适用于 NVIDIA GPUs | 几个操作系统平台 | | OpenMP | 标准 | 几个操作系统平台 |

在某些情况下，SIMT 的成本超过了它的收益，特别是考虑到数据设置和拆卸的运行时开销、线程管理、代码可移植性问题以及大型和小型 CPU 和 GPU 之间的可伸缩性。

除了 SIMD 指令之外，必须提供一种启动和管理运行相同代码的大型线程组的方法，以利用数据并行性，称为单指令多线程(SIMT) ，也称为单程序多数据(SPMD) 。SIMT 程序被称为着色器，因为历史上计算机图形中使用的像素着色器和顶点着色器是第一个广泛用于开发细粒度数据并行性的程序。着色器也被称为内核。

CPU 和 GPU 都支持 SIMD 指令和 SIMT 方法——例如，使用像 OpenCL 这样的语言。CPU 使用操作系统调度程序来管理线程；然而，GPU 使用硬件调度程序、调度程序和记分板逻辑来跟踪线程执行和阻塞状态，允许几个在不同数据上运行相同内核的线程共享同一个 ALU。对于 GPU，每个着色器在 ALU 上运行，直到它在内存传输、函数调用时被阻止，或者当其时间片到期时被 GPU 着色器调度程序换出。

注意，C++ AMP 和 CUDA 似乎都提供了最接近 C++的语言环境。用于 SIMT 编程的编程模型和语言包含运行时执行组件，用于为每个线程封送数据、启动线程以及管理线程组的通信和完成状态。常见的 SIMT 语言见表 8-8 。

请注意，CPU 和 GPU 的执行环境在硬件和软件层面有很大的不同。GPU 依赖设备驱动程序进行设置和拆卸，以及固定功能硬件调度，而 CPU 则依赖操作系统调度程序，可能还有微调度程序。CPU 通常用 C 或 C++编程，程序直接从内存中执行，并由操作系统调度，而 GPU 需要用 SIMT SIMD 友好的语言编写着色器或内核程序，如 DirectX 或 OpenGL 中的计算着色器或像素着色器，或 CUDA 或 OpenCL 等 GPGPU 语言。

此外，着色器内核必须经由运行时系统通过设备驱动程序启动到 GPU，并且在执行之前在 GPU 内创建执行上下文。GPU 还可以使用数据必须驻留的专用系统内存分区，在某些情况下，GPU 还会提供专用的快速内存单元。

GPGPU 编程通过运行时系统具有内存数据设置和程序设置开销，除非在 GPU 中顺序执行几个内核以隐藏开销，否则单个内核的设置和拆卸开销可能会超过通过 GPU SIMD/SIMT 处理获得的任何好处。

决定使用数据并行 SIMT 编程模型会影响程序设计和可移植性。SIMT 的使用不是必须的，在任何情况下，必须使用像 C++这样的标准编程语言来控制 SIMT 运行时环境，以及整个视觉流水线。然而，数据并行 SIMT 模型的性能优势在某些情况下极具吸引力，是最佳选择。然而，请注意，GPGPU SIMT 编程实际上可能比使用具有 SIMD 指令、粗粒度线程和数据切片的多个 CPU 内核慢，尤其是在 GPU 不支持硬件中足够多的并行线程的情况下，较小的 GPU 就是这种情况。

着色器内核语言和 GPGPU

如表 8-8 所示，创建 SIMD SIMT 数据并行代码有几种备选方案，有时也称为 GPGPU 或流处理。如上所述，实际的 GPGPU 程序被称为着色器或内核。历史上，像素着色器和顶点着色器是作为 OpenGL 和 DirectX 等图形标准的数据并行语言开发的。然而，随着专为 NVIDIA GPUs 构建的 CUDA 的出现，在 GPU 中实现标准通用计算功能的想法出现了。这个概念在业界得到了认可，尽管还没有杀手级的应用，像素着色器也可以用来获得同样的效果。最后每个 GPGPU 编程语言无论如何都要翻译成机器语言，所以很多情况下选择高级 GPGPU 语言可能意义不大。

然而，GPGPU 语言的选择有时会受到供应商操作系统的限制。例如，谷歌、微软和苹果等主要供应商不同意对 GPGPU 采用相同的方法，他们提供不同的语言，这意味着行业范围的标准化仍在进行中，着色器代码的可移植性难以捉摸。也许最接近可移植的标准解决方案是 OpenCL，但是用于 DirectX 和 OpenGL 的计算着色器是可行的替代方案。

高级指令集和加速器

每个处理器都有一套用于加速特定操作的高级指令。有关最新信息，请参考供应商的处理器和编译器文档。高级指令汇总如表 8-9 所示。

表 8-9 。高级指令集项目

指令类型

描述

| | --- | --- | | 透析器 | GPU 有特殊的汇编指令来计算图形渲染数学运算的常见超越数学函数，如点积、平方根、余弦和对数。在某些情况下，CPU 还具有超越功能。 | | 熔断指令 | 诸如乘法和加法的普通操作通常在单个融合 MADD 指令中实现，其中乘法和加法都在单个时钟周期中执行；指令可以有三个或更多操作数。 | | SIMD 指令 | CPU 有 SIMD 指令集，如英特尔 SSE 和英特尔 AVX 指令，AMD 处理器有类似的 SIMD，ARM 处理器有 NEON。 | | 高级数据类型 | 一些指令集，如用于 GPU 的指令集，提供了公共语言编译器不支持的奇数数据类型，如半字节整数、8 位浮点数和定点数。部分指令集可能支持特殊数据类型，但不是全部。 | | 内存访问修饰符 | 一些处理器提供跨步存储器访问能力以支持分散-聚集操作、位重组操作以允许寄存器内容以可编程位模式移动和复制，以及置换存储器访问模式以支持跨通道模式。英特尔处理器还为指针检查提供 MPX 内存保护指令。 | | 安全 | 可以为诸如 SHA 或 AES 密码之类的普通密码提供密码加速器和特殊指令；比如英特尔 AES-NI。此外，英特尔提供了英特尔 SGX 扩展，以提供封闭的内存区域来执行安全软件；恶意软件无法访问被遮挡的区域。 | | 硬件加速器 | 常见的加速器包括用于图像变形和子采样的 GPU 纹理采样器，以及用于快速内存复制的 DMA 单元。操作系统提供 API 来访问 DMA 单元[494]。图形编程语言如 OpenGL 和 DirectX 提供了对纹理采样器的访问，GPGPU 语言如 OpenCL 和 CUDA 也提供了纹理采样器 API。 |

操作系统供应商提供的 API 可能使用也可能不使用特殊指令。每个处理器厂商的编译器将优化所有代码，以充分利用高级指令的优势；其他编译器可能提供也可能不提供优化。但是，每个编译器将提供不同的标志来控制优化，因此需要进行代码调优和分析。使用汇编语言是获得高级指令集全部性能的最佳方式。

视觉算法优化和调整

优化可以基于直觉或性能分析，通常是两者的结合。假设确定了热点，可以应用本节中讨论的各种优化方法。性能热点可以从数据、算法或两者的角度来解决。大多数时候，内存访问是一种隐性成本，开发者并不理解(算法很难)。然而，内存优化本身就是提高性能的关键。表 8-11 总结了各种优化方法，这将在下面讨论。

每种算法的数据访问模式可以用 Zinner、Kubinger 和 Isaac 分类法[494]来描述，如表 8-10 所示。请注意，通常首选的数据访问模式是就地(IP)计算，它涉及将数据一次性读入快速寄存器，处理并将结果存储在寄存器中，然后将最终结果写回到原始图像之上。这种方法最大限度地利用了高速缓存行和寄存器，避免了在数据被处理之前的较慢内存。

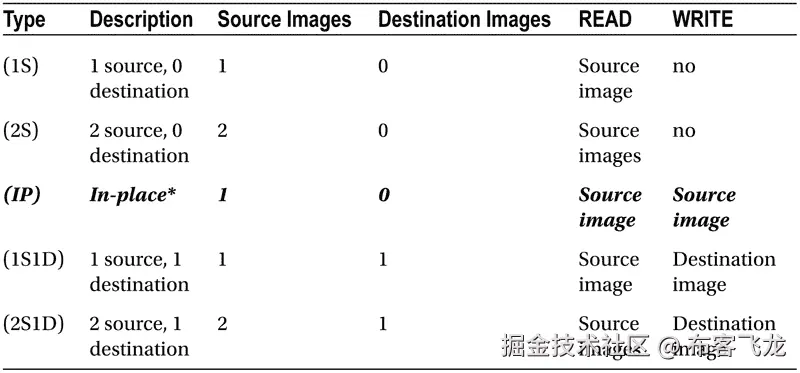

表 8-10 。图像处理数据访问模式分类法(来自 Zinner 等人【494】)

*IP processing is usually the simplest way to reduce memory read/write bandwidth and memory footprint.

编译器和手动优化

通常一个好的编译器可以自动执行表 8-11 中列出的许多优化；但是，请检查编译器标志以了解选项。优化的目标是保持 CPU 指令执行流水线满，或者减少内存流量。然而，表 8-11 中的许多优化需要手工编码，将算法归结为更紧密的循环，在快速寄存器中共享更多数据，减少数据复制。

表 8-11 。常见的优化技术、手动和编译方法

名字

描述

| | --- | --- | | 子函数内联 | 通过内联复制函数代码来消除函数调用 | | 任务链接 | 将函数的输出逐段送入等待函数 | | 分支消除 | 重新编码以消除条件分支，或通过组合多个分支条件来减少分支 | | 循环合并 | 使用更多直线代码将内外循环合并成更少的循环 | | 包装数据 | 重新安排结构内的数据对齐，并向某些数据项添加填充，以便更好地将数据对齐到更大的数据字或页面边界，从而实现更高效的存储器读写 | | 循环展开 | 通过在循环内复制代码来减少循环迭代次数；可以使用直线代码复制或通过将多次迭代打包到 VLIW 中来实现 | | 功能合并* | 将串行函数重写为单个函数，使用单个外部循环来读写系统内存中的数据；在合并函数之间传递快速寄存器中的小数据项，而不是传递大图像缓冲区 | | ROS-DMA* | 双缓冲 DMA 与处理重叠；DMA 和处理并行发生，在处理过程中 DMA 新数据，DMA 结果输出 |

** Function coalescing and ROS-DMA are not compiler methods, and may be performed at the source code level.* Note: See references[498,499] for more information on compiler optimizations, and see each vendor’s compiler documentation for information on available optimization controls.

调谐

优化之后，可以从几个角度来调整工作视觉流水线。目标是提供运行时控件。表 8-12 提供了一些调优控件的例子，这些控件可以实现运行时或编译时调优。

表 8-12 。视觉流水线的运行时调节控制

特征描述符改进、检测器、距离函数

正如在第六章中所讨论的，许多特征描述符方法，如 SIFT，可以进行改造以使用其他表示和特征描述。例如，第六章中讨论的 LBP-SIFT 改进使用局部二进制模式来代替 SIFT 使用的梯度方法，以获得令人印象深刻的加速，同时保留 SIFT 流水线的其他方面。ROOT-SIFT 方法是另一种 SIFT 加速方法，在第六章中讨论。检测器和描述符可以混合和匹配，以实现不变性和性能的不同组合，参见 REIN 框架[397]。

除了描述符提取器本身，距离函数通常在特征匹配阶段消耗相当多的时间。比如 FREAK、ORB 等局部二进制描述符用的是快速的汉明距离，SIFT 用的是欧氏距离，比较慢。改进视觉流水线以使用本地二进制描述符是距离函数如何具有显著性能影响的一个例子。

需要指出的是，第六章中回顾的描述符通常基于学术研究，而不是基于广泛的工程现场试验和优化。每种方法都只是进一步开发和定制的起点。我们可以肯定的是，军事武器系统已经在部署系统的视觉流水线中使用类似但更优化的特征描述方法几十年了。参见图 8-13 。

盒子和卷积加速

卷积是特征描述和图像预处理中最常见的操作之一，因此卷积是优化和硬件加速的关键目标。boxlet 方法 [392]近似于卷积，并提供速度与精度的权衡。Boxlets 可用于优化任何严重依赖卷积的系统，如 LeCun 等人使用的卷积网络方法[85，336，339]。基本方法是将一对 2D 信号(核和图像)近似为低次多项式，从而量化每个信号并减少数据量；然后对这两个信号进行微分以获得脉冲函数和卷积近似。通过对微分的结果进行积分，可以恢复完整的卷积。

另一种卷积和通用区域处理加速方法是在快速寄存器中存在重叠数据时，尽可能多地重用重叠数据，而不是为每个操作读取数据项的整个区域。当执行区域操作时，可以编程使用滑动窗口和指针来尝试重用来自已经在寄存器文件中的相邻矩形的数据项，而不是为每个区域操作将完整的新矩形复制到寄存器中。这是另一个适合硅加速的领域。

此外，在某些情况下，分散-收集指令可用于将卷积数据收集到内存中以加速处理，GPU 通常会优化内存架构以实现快速区域操作。

数据类型优化，整数与浮点

软件工程师通常使用整数作为默认的数据类型，很少考虑内存和性能。通常，在数据类型领域的大多数代码中，都有唾手可得的果实。例如，当不需要额外的位精度时，从int32到int16的数据转换，以及从double到float的数据转换，都是需要考虑的明显节省空间的项目。

在某些情况下，当整数同样适用时，会使用浮点数据类型。浮点计算通常需要将近四倍的硅面积，这相应地消耗更多的功率。数据类型消耗更多的内存，可能需要更多的时钟周期来计算。作为浮点的替代，一些处理器提供定点数据类型和指令，这可能非常高效。

优化资源

一些软件库和工具形式的资源可用于计算机视觉和图像处理优化。一些列在表 8-13 中。

表 8-13 。视觉优化

方法

加速策略

例子

| | --- | --- | --- | | 线程库 | 粗粒度并行性 | 英特尔 TBB pthreads | | 流水线构建工具 | 将函数连接到流水线中 | PfeLib 视觉流水线库[495]卤化物[543]* | | 原始加速库 | 功能已经过预先优化 | 英特尔 IPP、英伟达 NPP、高通 FastCV | | GPGPU 语言 | 开发 SIMT SIMD 代码 | CUDA、OpenCL、C++ AMP、英特尔 CILK++、GLSL、HLSL、OpenGL 和 Direct3D 的计算着色器、RenderScript | | 编译器标志 | 编译器针对每个处理器进行优化；参见表 8-10 | 特定于供应商 | | SIMD 指令 | 直接用汇编语言编码，或者使用标准语言的编译器标志，或者使用 GPGPU 语言。 | 特定于供应商 | | 硬件加速器 | 用于复杂功能的硅加速器 | 纹理采样器；其他由供应商选择性提供 | | 高级指令集 | 加速复杂的低级运算，或者融合多条指令；参见表 8-9 | 英特尔 AVX、ARM NEON、GPU 指令集 |

*Open source available.

摘要

本章通过开发四个纯粹假设的高级应用设计，将前几章的讨论整合成完整的视觉系统。针对每个流水线讨论了计算资源分配和优化方案等设计细节，旨在引发关于如何设计高效系统的讨论(示例有时很粗略)。探索的应用包括使用形状和颜色特征的汽车识别、使用稀疏局部特征的人脸和情感检测、使用全局特征的整个图像分类以及增强现实。每个示例说明了来自第五章中介绍的视觉度量分类的不同特征描述符族的使用，例如多边形形状方法、颜色描述符、稀疏局部特征、全局特征和深度信息。在示例中使用了多种特征描述方法来说明预处理阶段的挑战。

此外，还对 SOC 架构中计算资源(CPU、GPU 和内存)的优化和负载平衡设计概念进行了一般性讨论，以探索硬件/软件系统挑战，如降低功耗。最后，概述了软件优化资源和具体的优化技术

九、附录 A：合成特征分析

本附录根据第七章的中描述的合成特征字母对几种常见的探测器进行了分析。完整的源代码、shell 脚本和字母图像集可以从 Springer Apress 获得:http://www.apress.com/source-code/ComputerVisionMetrics

图 A-1。来自下面测试#4 的示例分析结果，(左)显示检测器位置的注释图像，(中)检测的每个字母特征的计数，显示为 2D 阴影直方图，(右)显示所有 10 个检测器的旋转图像集的 2D 阴影直方图集

本附录包含:

分析的背景、方法、目标和期望。
合成字母地面真相图像摘要。
用于标准 OpenCV 方法的检测器参数列表:SIFT、SURF、BRISK、FAST、HARRIS、GFFT、MSER、ORB、STAR、SIMPLEBLOB。注意:没有计算或使用特征描述符，在分析中仅使用了 BRISK、SURF、SIFT、ORB 和 STAR 的检测器部分。
测试 1:兴趣点字母表。
测试 2:角点字母。
测试 3:合成字母表覆盖在真实图像上。
测试 4:检测器对合成字母的旋转不变性。

背景目标和期望

分析的主要目标是:

发展一些关于感兴趣的点和角检测器的人类与机器检测的简单直觉，观察合成字母表上的检测器行为，并发展对设计和调整特征检测器所涉及的问题的一些理解。
测量字母的白色、黑色和灰色版本中的探测器异常。无论背景和前景是否改变，人都会容易地识别出相同的图案；然而，探测器设计和参数设置影响探测器对背景和前景极性的不变性。
测量旋转时检测器对轻微像素插值伪影的灵敏度。

注意对于兴趣点和角点检测器方法的能力具有良好直觉的有经验的从业者可能不会在该分析中发现任何惊喜。

该分析使用 OpenCV 库中实现的几种众所周知的检测器方法；见表 A-1 。该分析仅提供检测机信息，无意将检测机的良好性与任何标准进行比较。各种检测器识别合成字母表中哪些特征的细节显示在汇总表中，计算每个网格单元检测特征的次数。对于某些应用，合成兴趣点字母表方法可能是有用的，假设设计了特定于应用的字母表，并且针对应用设计和调整了检测器，例如用于识别制造对象或部件的工厂检测应用。

表 A-1 检测器的调谐参数

探测器

调谐参数

| | --- | --- | | 轻快的 | 八度= 3 阈值= 30 | | 快的 | threshold = 10 nonmaximal suppression = TRUE | | 哈里斯 | maxCorners = 60000(捕获所有检测) quality level = 1.0 minDistance = 1 block size = 3 useharrisdetecorr = TRUE k = . 04 | | GFFT(联邦快递) | maxCorners = 60000(捕获所有检测) quality level = . 01 minDistance = 1.0 block size = 3 useHarrisDetector = FALSE k = . 04 | | 姆塞勒 | delta = 5 minaria = 60 maxarea 14400 max variance = . 25 mindiversity = . 2 max evolution = 200 areathreshold = 1.01 minmargin = . 003 edge blursize = 5 | | 球 | WTA _ K = 2 edge threshold = 31 first level = 0 n features = 60000(捕获所有检测) n levels = 8 patch size = 31 scale factor = 1.2 score type = 0 | | 撒 | contrast threshold = 4.0 edgethreshold = 10.0 n features = 0 nOctaveLayers = 3 sigma = 1.0 | | 星星 | maxSize = 45 response threshold = 30 linethreshold projected = 10 linethreshold binary ized = 8 | | 冲浪 | extended = 0 hessian threshold = 100.0 nOctaveLayers = 3 nOctaves = 4 upright = 0 | | 简单斑点 | threshold step = 10 min threshold = 50 max threshold = 220 min repetitive = 2 mindistbethern blobs = 10 filterByColor =true blob color = 0 filterByArea =true minArea = 25 max area = 5000 filterByCircularity =false min circularity filterByInertia =trueminInertiaRatio = 0.1f maxinertiararatio = STD::numeric _ limits<float>::max() filterbyconveillance =true min conveillance = 0.95 f max conveillance = STD::numeric _ limits<float>:max |

测试方法和结果

真实情况数据集中的图像被用作一些修改的 OpenCV 测试的输入:

opencv_test_features2d

(轻快，快速，哈里斯，GFFT，MSER，圆球，星星，简单斑点)
opencv_test_nonfree

(冲浪，筛选)

每个探测器使用的调谐参数见表【A-1】中的；更多信息参见 OpenCV 文档。注意:不尝试调整合成字母的检测器参数。参数设置是合理的默认值；然而，在某些情况下，最大关键点特征计数会增加，以允许记录所有检测到的特征。

每项测试都会产生各种结果，包括:

显示检测到的特征的位置和方向(如果提供)的注释图像。
文本文件中跨网格的每个检测到的合成要素的汇总计数，包括兴趣点坐标、检测器响应强度、方向(如果检测器提供)以及找到的检测到的合成要素总数。
2D 直方图显示了字母表中每个特征的箱数。

检测器参数不适用于合成字母

此处未尝试调整功能检测器。为什么？总之，在缺少(1)使用关键点的特定特征描述符和(2)预期应用和用例的情况下，特征检测器调整具有非常有限的价值。这种方法可能会引起一些反对意见，因为检测器是为调谐而设计的，并且必须被调谐以获得实际应用的最佳结果。然而，此处的测试结果只是一个起点，旨在允许与人类预期相比对检测器行为进行简单观察。

在某些情况下，关键点不适合于产生有用的特征描述符，即使该关键点具有高分和高响应。如果在关键点处计算的特征描述符产生太弱的描述符，则该关键点和相应的描述符都应该被拒绝。每个检测器被设计成对不同类别的感兴趣点有用，并且相应地被调整以将结果过滤成对特定特征提取器有用的一组良好候选。

因为我们在这里不处理任何特定的特征描述符方法，所以调整关键点检测器具有有限的价值，因为在没有特定特征描述的情况下检测器参数调整是不明确的。此外，对于每个探测器-描述符对，探测器调谐将是不同的，对于每个应用是不同的，并且对于每个图像可能是不同的。

调整检测器并不简单。每个探测器都有不同的参数来调整给定图像的最佳结果，并且每个图像对照明、对比度和图像预处理提出了不同的挑战。对于典型的应用，检测到的关键点基于一些过滤标准被剔除和丢弃。OpenCV 提供了几种调整检测器的新方法，但是这里没有使用。OpenCV 调优方法包括:

DynamicAdaptedFeatureDetector类将使用 adjusterAdapter() 来调整支持的检测器，以仅保留有限数量的特征，并迭代几次检测器参数并重新检测特征，以便尝试并找到最佳参数，仅保留请求数量的最佳特征。一些 OpenCV 检测器提供了一个 adjusterAdapter() ，而一些没有，API 允许创建调整器。
AdjusterAdapter 实现兴趣点的剔除和保留标准。标准可以包括 KNN 最近匹配、检测器响应或强度、到最近的其他检测点的半径距离、移除不能计算描述符的关键点等。
金字塔适配特征检测器 类可用于适配不使用尺度空间金字塔的检测器，该适配器将创建高斯金字塔并检测金字塔上的特征。
GridAdaptedFeatureDetector类将图像划分为网格，并调整检测器以找到每个网格单元内的最佳特征。

对测试结果的期望

读者应该把这些测试当作信息，只是为了发展对特征检测的直觉。测试结果并不能证明任何探测器的优点。对测试结果的解释应牢记以下信息:

一组检测器调谐参数用于所有图像，并且检测器结果将根据调谐参数而变化很大。事实上，这些参数被故意设置为 ORB、SURF 和其他检测器的过度敏感值，以生成可以找到的最大数量的可能关键点。
有时一个字母特征产生多个检测；例如，单个拐角字母特征实际上可能包含几个拐角特征。
在图像特征网格中复制特征的分布上，检测结果可能不可重复。换句话说，对人类来说看起来差不多的相同模式，有时在不同的位置是无法识别的。如果不仔细研究每个算法，很难说会发生什么。
使用诸如 SIFT、SURF、ORB、STAR 和 BRISK 之类的图像金字塔的检测器可以在比例空间中识别偏移的或在实际字母表特征之间的关键点。这是意料之中的，因为检测机正在使用来自多个尺度的特征。

合成字母表真实情况图像概述

这里总结了地面实况数据集。注意，集合中每个图像文件的旋转版本以 10 度的间隔从 0 度到 90 度提供。每组中的 0 度图像为 1024x1024 像素，每组中的旋转图像略大，以包含整个旋转的 1024x1024 像素网格。

合成兴趣点字母表

合成兴趣点字母表包含 83 个独特模式的倍数，如图 A-2 所示。总共 7 x 7 组 83 个特征适合 1024 x 1024 的图像。图像的唯一特征总数为 7 x 7 x 83 = 4116，每个特征有 7 x 7 = 49 个实例。特征被布置在由 10 行和 10 列组成的 14x14 像素网格上，包括几个空的网格位置。灰度图像像素值为 0x40 和 0xc0，黑白像素值为 0x0 和 0xff。

图 A-2 。综合兴趣点

合成角点字母表

合成角点字母表包含 63 个独特图案的倍数，如图图 A-3 所示。总共 8 x 12 组 63 个特征适合 1024x1024 图像。唯一功能总数为 8 x 12 x 63 = 6048，每个功能有 8 x 12 = 96 个实例。每个特征排列在 14×14 像素矩形的网格上，包括 9 行和 6 列特征。灰度图像像素值为 0x40 和 0xc0，黑白像素值为 0x0 和 0xff。

图 A-3 。合成角点

合成字母覆盖图

提供了一组合成字母覆盖的图像，包括每个图像的旋转版本，如图 A-4 所示。

图 A-4 。覆盖在真实图像上的合成字母

测试 1:合成兴趣点字母检测

表 A-2 提供了检测到的合成兴趣点总数。注:探测器总数包括在图像金字塔的每个尺度上计算的特征。对于报告图像金字塔每一级特征检测的检测器，单个金字塔级检测在表 A-3 中显示。

表 A-2 。在合成兴趣点字母表中发现的检测特征的汇总计数，0 度旋转

表 A-3 。合成兴趣点字母表中检测到的特征的八度计数，0 度旋转

在每个字母单元中检测到的特征的总数在来自注释图像的汇总表中提供。请注意，在每个 14x14 单元内可能会检测到几个特征，并且检测器通常会提供不可重复的结果，这将在本附录的末尾进行讨论。计数显示整个图像中检测到的字母特征的总数，如图图 A-5 所示。

图 A-5 。注释的 BRISK 检测器结果。注意:有几个非重复性异常

注释的合成兴趣点检测器结果

对于 ORB 和 SURF 检测器，使用 drawkeypoints() 函数的注释渲染过于密集，无法用于可视化，但包含在在线测试结果中。

根据 OpenCV 关键点类定义，在每个检测到的关键点处绘制的圆的直径对应于“有意义的关键点邻域的直径”，其大小根据检测到该特征的图像金字塔等级而变化。有些探测器不使用金字塔，所以直径总是一样的。检测到的特征的位置被归一化到全分辨率图像，并且所有检测到的关键点被绘制。

在线提供完整图像

为了更好地了解每次测试的检测机结果，应查看整个图像以了解异常情况，例如检测机无法识别相同图案的情况。图 A-5 是显示 BRISK 探测器结果的完整图像，其他图像可在线获取。图 A-6 至 A-15 中显示的测试结果仅显示了部分图像。

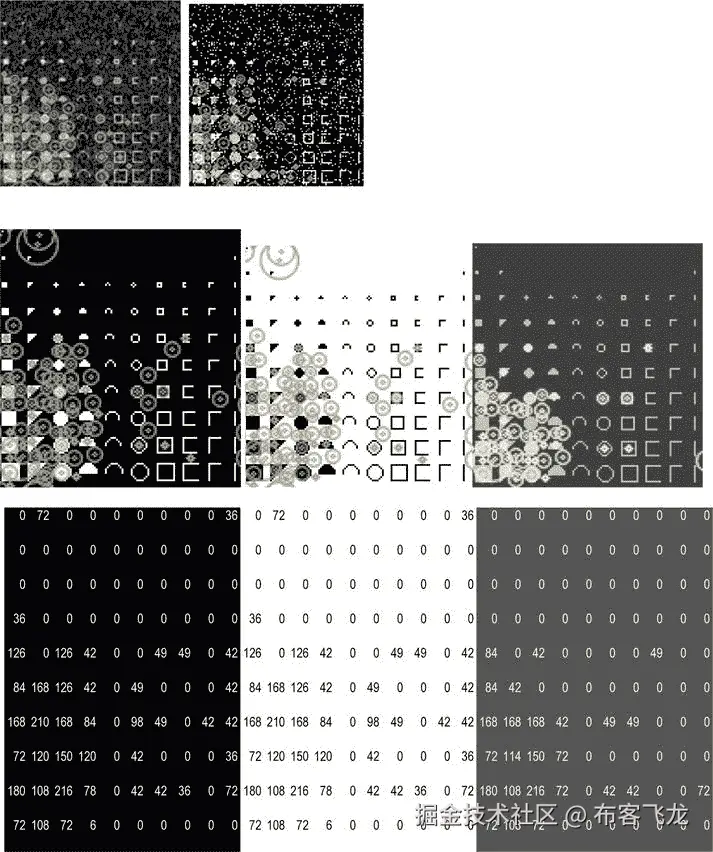

图 A-6 。简单斑点检测器，显示单个字母网格集的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)在网格中的所有字母中、在每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-7。恒星探测器，显示单个字母网格组的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)在每个 1024x1024 图像、黑色、白色和灰色图像、彩色编码表格的网格中所有字母的单个字母特征检测的汇总计数

图 A-8。GFFT 检测器，显示单个字母网格集的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-9。MSER 探测器(白底黑、黑底白、深灰底浅灰无探测特征)

图 A-10。ORB 检测器(使用默认参数的注释没有用，在线提供图像)，结果显示在网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-11。轻快的检测器，显示单个字母网格集的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-12。快速检测器，显示单个字母网格组的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-13。哈里斯检测器，显示单个字母网格集的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-14。SIFT 检测器，显示单个字母网格集的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-15 。SURF detector (使用默认参数的注释没有用，在线提供图像)，结果显示在网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

测试 2:合成角点字母检测

表 A-4 提供了在所有金字塔等级上检测到的合成角点总数；一些探测器不使用金字塔。注:对于在图像金字塔等级上分别报告特征的检测器，单个金字塔等级检测显示在表 A-5 中。

表 A-4 在合成兴趣点字母表中发现的检测到的特征的汇总计数，0 度旋转

表 A-5 。八度计数在合成角点字母表中发现的检测特征，0 度旋转

每个特征存在于 14×14 像素区域内，并且在每个单元中检测到的特征总数在带有注释图像的汇总表中提供。请注意，在每个 14 x 14 单元内可能会检测到几个特征，并且检测器通常会提供不可重复的结果，这将在本附录的末尾进行讨论。

注释的合成角点检测器结果

测试 2 与测试 1 中的兴趣点检测器结果完全相同。因此，对于 ORB 和 SURF 检测器，使用 drawkeypoints( ) 函数的注释渲染过于密集而无用，但包含在在线测试结果中。

在线提供完整图像

为了更好地了解每次测试的检测机结果，应查看整个图像以了解异常情况，例如检测机无法识别相同图案的情况。图 A-16 至 A-25 所示的测试结果仅显示了部分图像。

图 A-16 。简单的斑点检测器(白底黑字是唯一具有检测到的特征的图像)，其结果显示了在网格中的所有字母上、在每个 1024×1024 图像上、黑、白和灰图像上、颜色编码的表格上的单个字母特征检测的汇总计数

图 A-17。恒星探测器，结果显示为一个单一的字母网格集。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

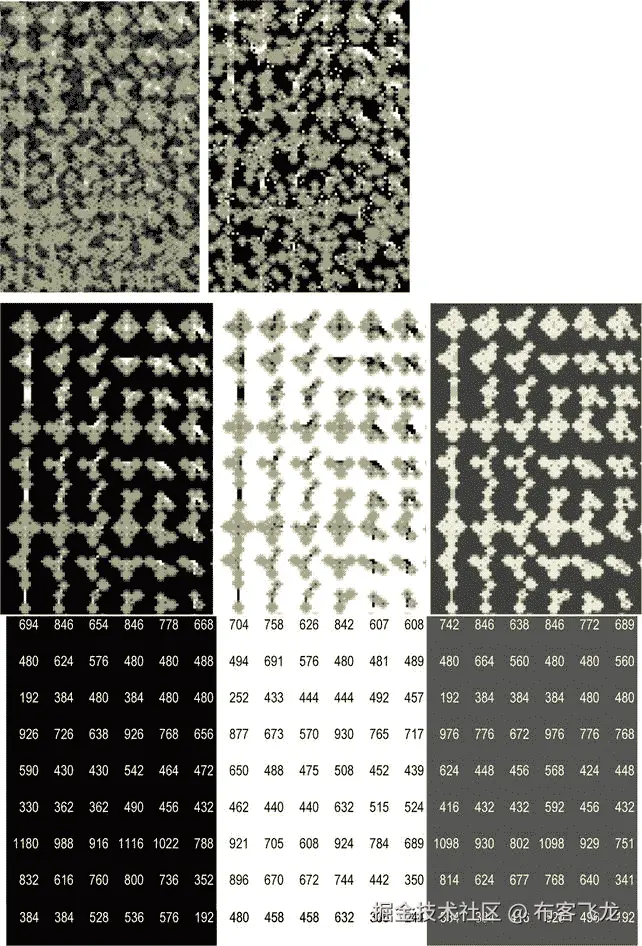

图 A-18。GFFT 检测器，显示单个字母网格集的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-19。轻快的检测器，显示单个字母网格集的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-20。快速检测器，显示单个字母网格集的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-21。哈里斯检测器，显示单个字母网格集的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-22。SIFT 检测器，显示单个字母网格集的结果。(顶行)高斯和盐/胡椒响应。(中间一行)黑色、白色和灰色响应。(底行)网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-23。SURF 检测器(使用默认参数的注释没有用，在线提供图像)，结果显示在网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-24。ORB 检测器(使用默认参数的注释没有用，在线提供图像)，结果显示在网格中所有字母、每个 1024x1024 图像、黑色、白色和灰色图像、颜色编码表中的单个字母特征检测的汇总计数

图 A-25。MSER 检测器(白底黑、黑底白、深灰底浅灰无检测特征)

测试 3:覆盖在真实图像上的合成字母

表 A-6 提供了小女孩测试图像中检测到的合成特征总数，如图图 A-3 所示。注意，仅使用 0 度版本(无旋转)，并且每个字母表的黑色版本和白色版本都被覆盖。一般来说，白色特征叠加会产生更多的兴趣点和角点检测。

表 A-6 。小女孩的合成叠加图像中检测到的特征的汇总计数

叠加图像上的注释检测器结果

带注释的图片可以在网上找到。

测试 4:每个字母表的旋转不变性

本节提供的结果显示检测器响应为黑色、白色和灰色字母的完整 0 到 90 度旋转图像集的旋转不变性。主要观察结果:

**白底黑字，黑底白字:**旋转不变性一般较少使用黑白图像与当前的一组检测器和参数，主要是由于(1)用于像素值的 0x0 和 0xff 的最大值和最小值，以及(2)未优化的检测器调谐参数。每个检测器似乎以相似的方式在 0 度和 90 度方向的图像上操作，在每个字母图案上不包含旋转抗锯齿伪影；然而，对于 10 到 80 度的其他旋转，像素伪像结合起来降低了这些字母图案的旋转不变性——每个检测器表现不同。
**深灰上的浅灰:**旋转不变性对于使用缩小范围的灰度图像字母集的检测器来说通常更好，所述缩小范围的灰度图像使用像素值 0x40 和 0xc0，而不是黑白图像集中使用的全部最大值和最小值范围。格雷字母检测器结果通常显示旋转下最容易识别的字母字符。这可能是由于在感兴趣的点或角的局部区域中更近范围的灰度值的不太明显的局部曲率。

确定旋转不变性的方法

确定旋转不变性的方法在图 A-26 到 A-30 中示出，并通过伪代码示出如下:

For (degree = 0; degree < 100; degree += 10)

        Rotate image (degree)
        For each detector (SURF, SIFT, BRISK, ...):
                Compute interest point locations
                Annotate rotated image showing interest point locations
                Compute bin count (# of times) each alphabet feature is detected
                Create bin count image: pixel value = bin count for each alphabet character

图 A-26 。计算方法和宁滨检测旋转图像集的字母特征，用于说明的模拟 SIFT 数据。(左)原图。(中左)用检测到的点标注的旋转图像。(中心)整个图像中叠加在字母单元格区域上的所有检测点的计数。(中右)格网单元中检测到的字母特征的汇总箱数。(右)以图像形式呈现箱计数的 2D 直方图；每个像素值都是面元计数。图像中较亮的像素具有较高的箱计数，这意味着字母单元具有较高的检测计数

图 A-27。10 组 SIFT 灰度角字母特征检测结果显示为 2D 直方图图像，应用塞菲亚 LUT，像素值设置为直方图仓值。每个旋转图像的直方图如下所示:左图= 0 度旋转；从左到右顺序:0，10，20，30，40，50，60，70，80，90 度旋转。注意，直方图仓计数是跨整个图像计算的，对每个字母特征的所有检测求和

图 A-28。(左)灰色角点 2D 直方图 bin 图像。从左到右:0-90 度旋转，灰度 LUT 应用，浅灰色深灰色兴趣点字母表 2D 直方图宁滨图像，对比度增强，塞菲亚 LUT 应用

图 A-26 和 A-30 显示了跨越 0 到 90 度旋转的合成角点检测的汇总面元计数。每个图像中的十列从左到右显示了作为图像显示的 0 到 90 度旋转图像最终箱数。

图 A-29。显示为一组 6x9 像素图像的检测到的角字母特征的汇总箱计数，其中每个像素值是箱计数。(左侧 10 x 10 图像组)白底黑字。(中心 10 x 10 图像组)深灰色角上的浅灰色。(右侧 10 x 10 图像组)黑底白字。注意，灰色字母是用最佳旋转不变性检测的。列从左到右 0-90 度旋转，行从上到下，SURF，SIFT，BRISK，FAST，HARRIS，GFFT，MSER，ORB，STAR，SIMPLEBLOB。塞菲娅·LUT 申请了

图 A-30。显示为一组 10x10 像素图像的检测到的兴趣点字母特征的汇总箱计数，其中每个像素值都是箱计数。(左侧 10 x 10 图像组)白底黑字。(中心 10 x 10 图像组)深灰色角上的浅灰色。(右侧 10 x 10 图像组)黑底白字。注意，灰色字母是用最佳旋转不变性检测的。列从左到右 0-90 度旋转，行从上到下，SURF，SIFT，BRISK，FAST，HARRIS，GFFT，MSER，ORB，STAR，SIMPLEBLOB。塞菲娅·LUT 申请了

结果和不可重复性异常的分析

完整的分析结果是在线的，包括显示检测到的关键点位置的注释图像和包含每个检测到的关键点的摘要信息的文本文件。

警告

每个兴趣点检测器被不同地设计是有故意的原因的；从任何绝对标准来看，没有哪种检测器在所有情况下都是优越的。反对宽松解释这些测试结果的一些论点如下:

**不可预测性:**兴趣点检测器发现从人类视觉系统角度来看经常不可预测的特征，并且它们不会被设计限制在这里所示的合成兴趣点和角点的狭窄边界内。通常，兴趣点检测器会找到人类不会选择的特征。
**像素混叠伪像:**混叠伪像影响检测，并且对于使用最大值和最小值字母的旋转图像最明显，例如白底黑字或黑底白字，并且对于深灰色字母上的浅灰色不太明显。
**尺度空间:**并不是所有的探测器都使用尺度空间，这是一个临界点。例如，SIFT、SURF 和 ORB 在检测过程中使用尺度空间金字塔。尺度空间方法过滤掉在尺度空间金字塔的某些级别中不可见的合成字母表特征。
二进制与标量值: FAST 使用二进制值比较来建立描述符，而其他方法使用标量值，如梯度。诸如 FAST 的二进制值方法将检测相同的特征，而不管极性或灰度值范围；然而，基于梯度的标量检测器对像素值极性和像素值范围更敏感。
像素区域大小: FAST 使用 7x7 的补丁来寻找相连的圆形周边区域，而 SIFT、SURF 和 ORB 等其他功能使用更大的像素区域，这些像素区域穿过字母网格单元，导致兴趣点位于字母特征之间的中心，而不是在它们上面。
**区域形状:**诸如 MSER 和简单斑点之类的特征被设计成检测没有特定形状的较大的连接区域，而不是诸如兴趣点字母之类的较小的局部特征。诸如 SIFT 之类的仿射不变检测器可以检测对应于仿射尺度和旋转变换的椭圆形或长方形区域中的特征，而诸如 FAST 之类的非仿射检测器可以仅检测与圆形或正方形区域中的模板相同的特征，该模板在尺度上具有一些旋转不变性。
**从图像边界偏移区域:**一些检测器，例如 ORB、SURF 和 SIFT，在从图像边界偏移的位置开始检测器计算，因此不在整个图像上计算特征。
**已证实的价值:**此处使用的每种检测器方法都已证明对实际应用有用且有价值。

记住这些警告，测试结果就可以自己说话了。

测试 1 和 2 中的不可重复性

在测试 1 和 2 中可见的一个有趣的异常出现在注释图像中，说明检测器结果在合成兴趣点和角字母上是不可重复的。在某些情况下，非线性是惊人的；参见测试 1 和测试 2 的注释图像。人类的期望是相同的兴趣点应该被同样好地识别。以下是一些观察结果:

无论背景和前景是否改变，人都会容易地识别出相同的图案；然而，一些检测器对极端的背景和前景极性没有太大的不变性。如果不深入研究每种算法，白色、黑色和灰色字母的检测器行为之间的异常就更难预料和解释。
一些检测器在比 14x14 字母网格更大的区域边界上进行计算，因此检测器实际上忽略字母特征网格并使用相邻的字母特征。
一些检测器使用尺度空间，因此在某些情况下，在较高的尺度级别会遗漏单个字母特征，而 SIFT DoG 等检测器会一起使用多个尺度。

总之，兴趣点检测和参数调整类似于图像处理操作符和它们的参数:有无限的变化可用于实现相同的目标。人们希望，通过研究这里的测试结果，直觉会增加，新的方法可以设计出来。

测试 3 中的其他不可重复性

我们注意到测试 3 使用带有合成覆盖的小女孩图像的不可重复性异常，但是在该测试中对可重复性的期望较低。可以在线在带注释的合成叠加图像中观察到阳性(白色)和阴性(黑色)特征叠加之间的一些差异分析。

测试总结

所有测试的外卖分析包括以下内容:

**不可重复性:**一些不可重复性异常检测几乎相同的特征，仅在局部像素插值伪影的旋转下有所不同。一些检测器也不同地检测黑色、白色和灰色字母。
灰度级字母(lt. gray on dk.gray) 一般被检测到与人类预期最相似。结果表明，在当前调谐参数下，检测器对灰度级图案的旋转响应更加一致，而不是最大值黑白图案。
真实图像叠加合成图像测试提供有趣的信息，培养对检测机行为的直觉——仅用于说明目的。

未来的工作

其他分析应包括设计和使用适合给定类型应用的替代字母，包括更大范围的像素大小和比例，尤其是具有更接近灰度值极性的字母，而不是极端最大和最小像素值。检测器调谐也应该在字母表中进行探索。

十、附录 B：真实情况数据集调查

表 B-1 是对各个类别的公共领域数据集的简要调查，排名不分先后。请注意，许多公共领域数据集可以从大学和政府机构免费获得。

表 B-1 。公共领域数据集

名字

标签标签标签

| | --- | --- | | 描述 | 带注释的场景和对象 | | 种类 | 超过 30，000 张图片；全面；数百个类别，包括汽车，人，建筑物，道路，人行道，天空，树 | | 贡献 | 欢迎投稿 | | 工具和应用 | 用于 iPhone 的 Labelme 应用有助于数据库 | | 关键论文 | [67][68] | | 物主 | MTI 作弊 | | 环 | http://new-labelme.csail.mit.edu/Release3.0/ |

名字

孙

| | --- | --- | | 描述 | 带注释的场景和对象 | | 种类 | 908 个场景类别，3，819 个对象类别，13，1072 个对象，并且还在增长 | | 贡献 | 欢迎投稿 | | 工具和应用 | 图像分类器源代码+ API，iOS app，Android app | | 关键论文 | [70] | | 物主 | MTI 作弊 | | 环 | http://groups.csail.mit.edu/vision/SUN/ |

名字

加州大学欧文分校机器学习知识库

| | --- | --- | | 描述 | 非常有用；许多种类图像的巨大储存库 | | 种类 | 不胜枚举；非常广泛的类别，数据的许多属性是专门可搜索的，并被设计成真实情况数据集 | | 贡献 | 进行的 | | 工具和应用 | 搜索特定地面实况数据集的在线助手 | | 关键论文 | [550] | | 环 | http://archive.ics.uci.edu/ml/datasets.html |

名字

斯坦福 3D 扫描库

| | --- | --- | | 描述 | 具有亚毫米精度的高分辨率 3D 扫描图像，包括 XYZ 和 RGB 数据集 | | 种类 | 多个扫描的 3D 对象，具有 3D 点云，分辨率从 3，400，000 个扫描点到 750，000 个三角形及以上 | | 环 | http://graphics.stanford.edu/data/3Dscanrep/ |

名字

卡尔斯鲁厄理工学院 KITTI 基准套件

| | --- | --- | | 描述 | 各种城市驾驶场景的立体数据集 | | 种类 | KITTI benchmark suite 涵盖光流、里程计、目标检测、物体方位估计；卡尔斯鲁厄序列覆盖从穿过城市的移动平台获取的灰度立体序列；卡尔斯鲁厄物体覆盖了从穿过城市的移动平台上拍摄的灰度立体序列 | | 环 | http://www.cvlibs.net/datasets/index.html |

名字

加州理工学院物体识别数据集

| | --- | --- | | 描述 | 旧但仍然有用；数百个类别中的对象，其中一些带有轮廓注释 | | 种类 | 超过 256 个类别，动物、植物、人、普通物品、普通食物、工具、家具等等。 | | 关键论文 | [71] | | 环 | http://www.vision.caltech.edu/Image_Datasets/Caltech101/ http://www.vision.caltech.edu/Image_Datasets/Caltech256/ http://authors.library.caltech.edu/7694/(最新版本 101 和 256) |

名字

Imagenet + Wordnet

| | --- | --- | | 描述 | 标记的、注释的、包围盒的和特征描述符标记的图像；超过 14，197，122 张图片被编入 21，841 组相似图片或同义词集中，使用姐妹应用 Wordnet 创建 | | 种类 | 类别包括几乎任何东西 | | 贡献 | 来自互联网搜索的图片 | | 工具和应用 | 在线控件:http://www.image-net.org/download-API Source Code: ImageNet Large Scale Visual Recognition Challenge (ILSVRC2010) http://www.image-net.org/challenges/LSVRC/2010/index | | 关键论文 | [72];几个参见http://www.image-net.org/about-publication | | 物主 | 图像有单独的所有者；网站是斯坦福和普林斯顿 | | 环 | http://www.image-net.org/ http://www.image-net.org/challenges/LSVRC/2012/ |

名字

米德尔伯里计算机视觉数据集

| | --- | --- | | 描述 | 学术性和综合性数据集，以及大多数数据集的算法比较 | | 种类 | 立体视觉(优秀)、多视图立体(优秀)、MRF、光流(优秀)、色彩处理 | | 贡献 | 可以提交数据集上的算法基准 | | 关键论文 | 几个；参见网站 | | 物主 | 米德尔伯里学院 | | 环 | http://vision.middlebury.edu/ |

名字

ADL 活动识别数据集

| | --- | --- | | 描述 | 常见生活场景的活动识别标注场景 | | 种类 | 日常生活 | | 工具和应用 | 活动认证码可用(参见下面的链接) | | 关键论文 | [73] | | 环 | http://deepthought.ics.uci.edu/ADLdataset/adl.html |

名字

麻省理工学院室内场景 67、场景分类

| | --- | --- | | 描述 | 专门包含不同室内场景的带注释数据集 | | 种类 | 15，620 张图片被组织成 67 个室内类别，一些注释采用 Labelme 格式 | | 关键论文 | [74] | | 环 | http://web.mit.edu/torralba/www/indoor.html |

名字

RGB-D 对象识别数据集，U/W

| | --- | --- | | 描述 | 数据集包含 RGB 和相应的深度图像 | | 种类 | 300 个常见的家用物品，51 个类别，使用类似于 Imagenet 风格的 Wordnet(上面回顾的 Imagenet 数据集)，每个物品在不同的旋转角度和视角下以 RGB 和 Kinect 深度记录 | | 关键论文 | [75] | | 环 | http://www.cs.washington.edu/rgbd-dataset/ |

名字

NYU 深度数据集

| | --- | --- | | 描述 | 使用 RGB-D 数据集+加速度计数据的室内场景注释数据集 | | 种类 | 超过 500，000 帧，许多不同的室内场景和场景类型，数千个类别，加速度计数据，修复和原始深度信息 | | 工具和应用 | Matlab 工具箱+ g++代码 | | 关键论文 | [76] | | 环 | http://cs.nyu.edu/~silberman/datasets/nyu_depth_v2.html |

名字

英特尔西雅图实验室 -以自我为中心识别手持物体

| | --- | --- | | 描述 | 使用可佩戴相机的以自我为中心的手持对象的注释数据集 | | 种类 | 超过 42 个日常物体在不同的光线、遮挡和视角下；总视频序列数据超过 6GB | | 关键论文 | [77] [78] | | 环 | http://seattle.intel-research.net/~xren/egovision09/ |

名字

乔治亚理工学院 GTEA 以自我为中心的活动——凝视(+)

| | --- | --- | | 描述 | 使用可佩戴相机的以自我为中心的手持对象的注释数据集 | | 种类 | 各种光线、遮挡和视角下的许多日常物体 | | 工具和应用 | 视觉函数和数学函数的代码库 | | 关键论文 | [79] | | 环 | http://www.cc.gatech.edu/~afathi3/GTEA_Gaze_Website/ |

名字

CUReT:哥伦比亚-乌得勒支反射率和质地数据库

| | --- | --- | | 描述 | 广泛的纹理采样和照明数据集方向 | | 种类 | 60 多个不同的样本，200 多种观察和照明组合，BRDF 测量数据库，等等 | | 关键论文 | [80] | | 环 | http://www.cs.columbia.edu/CAVE/software/curet/ |

名字

麻省理工学院 Flickr 材质表面类别数据集

| | --- | --- | | 描述 | 用于识别材料类别的数据集，包括织物、玻璃、金属、塑料、水、植物、皮革、纸张、石头、木材 | | 种类 | 包含用于表面特性分析的材料图像，与对象或纹理分析相反；10 类材料+每类 100 张图片 | | 关键论文 | [81] | | 环 | http://people.csail.mit.edu/celiu/CVPR2010/index.html |

名字

荒野中的面孔

| | --- | --- | | 描述 | 收集了超过 13，000 张带有人名注释的人脸图像 | | 种类 | 表面 | | 关键论文 | [82] | | 环 | http://vis-www.cs.umass.edu/lfw/ |

名字

CMU 多派人脸数据库

| | --- | --- | | 描述 | 具有多个姿态角度的带注释的人脸和情感数据库 | | 种类 | 在几个月的时间里，为 337 名受试者中的每一位拍摄了 750，000 张人脸图像，拍摄视角超过 15 个视点，采用了 19 种照明方式和带注释的面部表情 | | 关键论文 | [83] | | 环 | http://www.multipie.org/ |

名字

斯坦福 40 招

| | --- | --- | | 描述 | 人物动作图像数据库 | | 种类 | 人们执行 40 个动作，边界框注释，9，532 个图像，每个动作类 180-300 个图像 | | 关键论文 | [84] | | 环 | http://vision.stanford.edu/Datasets/40actions.html |

名字

NORB 从形状识别三维物体

| | --- | --- | | 描述 | NYU 物体识别基准 | | 种类 | 立体图像对；50 个玩具在 36 个方位、9 个高度和 6 种光照条件下的 194，400 幅图像 | | 工具和应用 | EBLEARN C++学习与视觉库，LUSH 编程语言，VisionGRader 目标检测工具http://www.cs.nyu.edu/~yann/software/index.html | | 关键论文 | [85] | | 环 | http://www.cs.nyu.edu/~yann/research/norb/ |

名字

光流算法评估

| | --- | --- | | 描述 | 用于光流评估目的的工具和数据 | | 种类 | 许多光流序列真实情况数据集 | | 工具和应用 | 用于生成光流数据的工具，一些光流编码算法 | | 关键论文 | [86] | | 环 | http://of-eval.sourceforge.net/ |

名字

宠物群体感应数据集挑战

| | --- | --- | | 描述 | 多传感器摄像机视图组成一个包含人群活动序列的数据集 | | 种类 | 挑战目标包括人群估计、密度、特定人群跟踪、人群流动 | | 关键论文 | [94] | | 环 | http://www.cvg.rdg.ac.uk/PETS2009/a.html |

名字

工字盖

| | --- | --- | | 描述 | 面向安全的挑战地面实况数据集，支持竞争性基准测试，包括定位停放车辆、遗弃行李、安全周界和门口监控的场景 | | 种类 | 安全领域中的各种类别 | | 贡献 | 不，由英国政府资助 | | 工具和应用 | 不适用 | | 关键论文 | 不适用 | | 环 | http://computervision.wikia.com/wiki/I-LIDS |

名字

美国政府 NIST 特雷科维德

| | --- | --- | | 描述 | NIST 资助的公共项目，从 2001 年到 2013 年，研究自动分段、索引和基于内容的视频检索 | | 种类 | 1.语义索引 2。已知项目搜索(KIS) 3。实例搜索 4。多媒体事件检测 5。多媒体事件叙述(MER) 6。监控事件检测(SER)、自然场景、人类、植物、宠物、办公物品等 | | 贡献 | 美国政府每年 | | 工具和应用 | 检测评估框架(F4DE)工具、故事评估工具和其他工具 | | 关键论文 | [95] | | 环 | http://www-nlpir.nist.gov/projects/trecvid/ |

名字

微软剑桥研究院

| | --- | --- | | 描述 | 按像素标记或分段的对象 | | 种类 | 几百件物品 | | 环 | http://research.microsoft.com/en-us/projects/objectclassrecognition/ |

名字

光流算法评估

| | --- | --- | | 描述 | 用于光流算法基准测试的体绘制视频场景 | | 种类 | 光流的各种场景；主要是通过光线追踪生成的合成序列 | | 贡献 | 不适用 | | 工具和应用 | 是，Tcl/Tk | | 关键论文 | [96] | | 环 | http://of-eval.sourceforge.net/ |

名字

Pascal 对象识别 VOC 挑战数据集

| | --- | --- | | 描述 | 目标识别领域 2005-2013 年研究挑战的标准化地面实况数据；竞争包括对 20 类数据的分类、检测、分割和行动 | | 种类 | 由场景中的 20 多类物体组成，包括人、动物、车辆、室内物体 | | 贡献 | 通过帕斯卡会议 | | 工具和应用 | 包括用于标记数据和数据库访问的开发工具包和其他有用的软件，以及用于报告基准测试结果的工具 | | 关键论文 | [97] | | 环 | http://pascallin.ecs.soton.ac.uk/challenges/VOC/ |

名字

crcv〔??〕

| | --- | --- | | 描述 | 非常广泛；中佛罗里达大学的计算机视觉研究中心拥有大量涵盖多个领域的研究数据 | | 种类 | 全面的类别集(鸟瞰图、地面图),包括动态纹理、多模态 iPhone 传感器真实情况数据(视频、加速度计、陀螺仪)、几个类别的人体动作、人群分割、停车场、人体动作等等 | | 贡献 | 不适用 | | 工具和应用 | 不适用 | | 关键论文 | [98] | | 环 | http://vision.eecs.ucf.edu/datasetsActions.html |

名字

UCB 轮廓检测和图像分割

| | --- | --- | | 描述 | 加州大学伯克利分校计算机视觉小组为轮廓检测、图像分割和一些兴趣点方法提供了一套完整的基础数据、算法和性能评估 | | 种类 | 500 幅自然场景的地面实况图像，包含广泛的主题和标记的地面实况数据 | | 贡献 | 不适用 | | 工具和应用 | 基准测试代码( globalPB 用于 CPU 和 GPU) | | 关键论文 | [99] | | 环 | http://www.eecs.berkeley.edu/Research/Projects/CS/vision/grouping/resources.html#bench |

名字

面向情境感知视觉的 CAVIAR 地面实况视频

| | --- | --- | | 描述 | 项目网站包含城市和购物中心的标记和注释的真实情况数据，包括 52 个 90K 帧的视频，包括室内办公室场景和购物中心的人们 | | 种类 | 购物中心和办公室中的脚本和现实生活活动，包括散步、浏览、会议、打架、逛街、进/出商店 | | 贡献 | 不适用 | | 工具和应用 | 不适用 | | 关键论文 | [100] | | 环 | http://homepages.inf.ed.ac.uk/rbf/CAVIAR/caviar.htm |

名字

波士顿大学计算机科学系

| | --- | --- | | 描述 | 涵盖广泛主题类别的图像和视频数据库 | | 种类 | 用于头部跟踪和手语的视频序列；一些数据集被标记；用于手跟踪、多人脸跟踪、车辆跟踪等的静止图像 | | 贡献 | 匿名 FTP | | 工具和应用 | 不适用 | | 关键论文 | [101] | | 环 | http://www.cs.bu.edu/groups/ivc/data.php |
