四、等距地图
现在你已经知道了制作基于磁贴游戏的基本知识，下面我们来添加一个很酷的新功能:等轴测投影。等距投影是一种浅 3D 效果，其中游戏世界看起来旋转了 45 度，并以 30 度角从上方观看。图 4-1 显示了典型的等距地图布局。

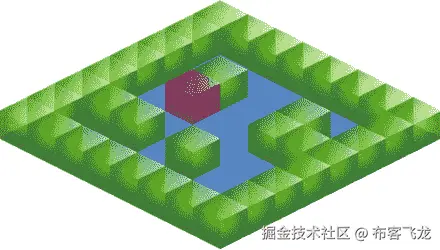

图 4-1。等轴测投影是一种固定透视的 3D 效果
您的地图不是由正方形组成，而是由代表立方体的形状组成，从某个角度看是侧面的。它看起来是 3D 的，但是等轴测 3D 和真正的 3D 有两个很大的区别:
-
等轴测三维具有永久固定的透视。
-
等距 3D 没有地平线，所以游戏世界可以看起来无限延伸到世界的边缘之外。
等轴测地图是许多游戏流派的标准，例如策略和基于地图的冒险和角色扮演游戏。他们的优势在于，像 2D 地图一样，他们给玩家一个一致的游戏世界鸟瞰图，所以很容易策划和计划你的下一步行动。但是 3D 透视可以给你比普通 2D 地图更大的空间沉浸感。
在这一章中，你将学习如何制作一个等轴测游戏地图的所有基础知识，包括如何做以下事情:
-
在等距世界中移动游戏角色。
-
准确深度排序精灵。
-
在等轴精灵之间进行碰撞检测。
-
使用指针选择等轴测图子画面，并将它们在屏幕上的位置与其贴图数组索引位置相匹配。
-

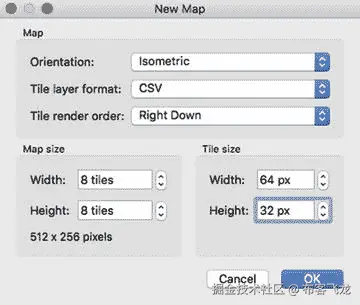

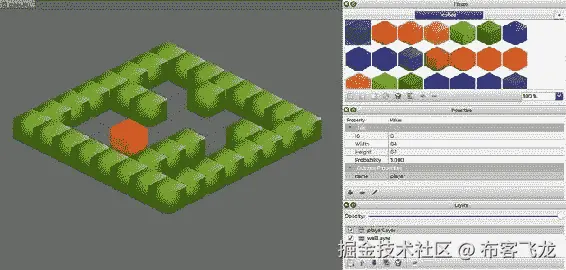

如何使用地图编辑器设置和渲染一个等轴测的游戏世界？
让我们来看看是如何做到的！
等距基础
你可能会惊讶地发现，要制作一个等距游戏世界，你唯一需要知道的新东西就是一点简单的数学。看看图 4-2 ，用两种方式渲染同一个游戏地图。

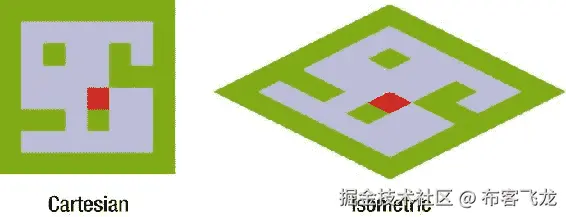

图 4-2。同一地图的卡氏与等轴测渲染
两个地图都是使用相同的地图阵列数据创建的。左边的例子使用笛卡尔坐标渲染地图。这些就是我们所知的普通 x 和 y 坐标，它们与轴平面成直角对齐。右边的例子使用等角坐标渲染地图。这两个地图之间只有一个区别:等距地图中的图块只是被拉伸和旋转了 45 度。这是同一张地图，只是从不同的角度看。这意味着您可以通过简单的数学转换将任何普通的笛卡尔平铺地图转换为等距平铺地图。
这里是你需要知道的在平面笛卡尔地图和三维等距地图之间转换 x 和 y 点的唯一数学方法。要将笛卡尔 x 和 y 点转换为等轴测点，请使用以下公式:
isoX = cartX - cartY;
isoY = (cartX + cartY) / 2;
要将等轴测点转换为笛卡尔坐标，请使用以下公式:
cartX = (2 * isoY + isoX) / 2;
cartY = (2 * isoY - isoX) / 2;
仅此而已！你将在本章学习的代码的其余部分，本质上只是给你一个在这两个坐标系之间转换的简单方法，使用这些公式。
制作笛卡尔单幅图块地图
在我们开始进入等轴测投影的世界之前，让我们暂时回到基础，看看如何制作图 4-2 中的笛卡尔瓷砖地图。这也是一个基本的平铺地图渲染系统的良好模型，如果您以后需要，您可以将其扩展为功能更全的系统。这是本书生成地图的源代码中 cartesian.js 文件中 setup 函数的代码——注释一步一步地描述了代码是如何工作的。
**//Create the `world` container that defines our isometric**
**//tile-based world**
let world = g.group();
**//Set the Cartesian dimensions of each tile, in pixels**
world.cartTilewidth = 32;
world.cartTileheight = 32;
**//Define the width and height of the world, in tiles**
world.widthInTiles = 8;
world.heightInTiles = 8;
**//Create the world layers**
world.layers = [
**//The environment layer. `2` represents the walls,**
**//`1` represents the floors**
[
2, 2, 2, 2, 2, 2, 2, 2,
2, 1, 1, 1, 1, 1, 1, 2,
2, 1, 2, 1, 1, 2, 1, 2,
2, 1, 1, 1, 1, 2, 2, 2,
2, 1, 1, 1, 1, 1, 1, 2,
2, 2, 2, 1, 2, 1, 1, 2,
2, 1, 1, 1, 1, 1, 1, 2,
2, 2, 2, 2, 2, 2, 2, 2
],
**//The character layer. `3` represents the game character**
**//`0` represents an empty cell which won't contain any**
**//sprites**
[
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 3, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0
]
];
**//Build the game world by looping through each**
**//of the layers arrays one after the other**
world.layers.forEach(layer => {
**//Loop through each array element**
layer.forEach((gid, index) => {
**//If the cell isn't empty (0) then create a sprite**
if (gid !== 0) {
**//Find the column and row that the sprite is on and also**
**//its x and y pixel values that match column and row position**
let column, row, x, y;
column = index % world.widthInTiles;
row = Math.floor(index / world.widthInTiles);
x = column * world.cartTilewidth;
y = row * world.cartTileheight;
**//Next, create a different sprite based on what its**
**//`gid` number is**
let sprite;
switch (gid) {
**//The floor**
case 1:
sprite = g.rectangle(world.cartTilewidth, world.cartTileheight, 0xCCCCFF);
break;
**//The walls**
case 2:
sprite = g.rectangle(world.cartTilewidth, world.cartTileheight, 0x99CC00);
break;
**//The character**
case 3:
sprite = g.rectangle(world.cartTilewidth, world.cartTileheight, 0xFF0000);
}
**//Position the sprite using the calculated `x` and `y` values**
**//that match its column and row in the tile map**
sprite.x = x;
sprite.y = y;
**//Add the sprite to the `world` container**
world.addChild(sprite);
}
});
});
注意
上面代码中的 rectangle 函数只显示给定宽度、高度和颜色的矩形。
现在让我们看看如何在等轴测视图中显示相同的地图。
制作等轴测图
为了创建新的等轴测地图，我们需要添加两件东西。第一个是一个等轴正方形精灵，我们可以用它来显示每个瓷砖。第二种是将笛卡尔坐标(正常的 x 和 y 坐标)转换为等距坐标的方法。
等距精灵
一个等轴平铺子画面只是一个旋转了 45 度并被压缩到一半高度的正方形，如图 4-3 所示。
图 4-3。使用菱形图块作为绘制等轴测图的基础
这里有一个名为 isoRectangle 的函数可以创建这样一个精灵。它是使用 PixiJS 渲染系统绘制的，但是您可以使用任何允许您绘制形状的图形库来实现相同的效果，包括 Canvas API。
function isoRectangle(width, height, fillStyle) {
**//Figure out the `halfHeight` value**
let halfHeight = height / 2;
**//Draw the flattened and rotated square (diamond shape)**
let rectangle = new PIXI.Graphics();
rectangle.beginFill(fillStyle);
rectangle.moveTo(0, 0);
rectangle.lineTo(width, halfHeight);
rectangle.lineTo(0, height);
rectangle.lineTo(-width, halfHeight);
rectangle.lineTo(0, 0);
rectangle.endFill();
**//Generate a texture from the rectangle**
let texture = rectangle.generateTexture();
**//Use the texture to create a sprite**
let sprite = new PIXI.Sprite(texture);
**//Return the sprite to the main program**
return sprite;
}
现在我们有了一种生成等距精灵的方法，我们需要某种方法将笛卡尔的 x 和 y 坐标转换为等距坐标。
计算出等距坐标
你还记得我在这一章开始时给你看的把笛卡尔的 x 和 y 点转换成等距点的简单转换公式吗？
isoX = cartX - cartY;
isoY = (cartX + cartY) / 2;
下面是我们如何使用这个公式将 isoX 和 isoY 属性添加到 isoRectangle 函数创建的 sprite 对象中。
sprite.isoX = sprite.x – sprite.y;
sprite.isoY = (sprite.x + sprite.y) / 2;
但是为了让事情变得简单，让我们创建一个函数，将这些新的 isoX 和 isoY 属性添加到任何一个 sprite 中。同时，让我们捕获精灵的笛卡尔坐标和尺寸，如 cartX、cartY、cartWidth 和 cart height——以防我们在以后需要访问它们(剧透:我们会的！).下面是 addIsoProperties 函数来完成这项工作。
function addIsoProperties(sprite, x, y, width, height){
**//Cartisian (flat 2D) properties**
sprite.cartX = x;
sprite.cartY = y;
sprite.cartWidth = width;
sprite.cartHeight = height;
**//Add a getter/setter for the isometric properties**
Object.defineProperties(sprite, {
isoX: {
get() {
return this.cartX - this.cartY;
},
enumerable: true,
configurable: true
},
isoY: {
get() {
return (this.cartX + this.cartY) / 2;
},
enumerable: true,
configurable: true
},
});
}
只需向该函数提供任何具有普通 x、y、width 和 height 属性的 sprite，它就会为您添加 isoX、isoY 和其他笛卡尔属性。
剩下的就简单了！让我们通过将第一个示例中的原始笛卡尔瓷砖贴图渲染为新的等轴测贴图来了解一下这有多简单。下面是 isometric.js 文件中设置函数的代码。您会注意到它与第一个示例相同，只是添加了您刚刚学习的 isoRectangle 和 addIsoProperties 函数。
**//Create the `world` container that defines our isometric tile-based world**
world = g.group();
**//Define the size of each tile and the size of the tile map**
world.cartTilewidth = 32;
world.cartTileheight = 32;
world.widthInTiles = 8;
world.heightInTiles = 8;
**//Create the world layers**
world.layers = [
**//The environment layer. `2` represents the walls,**
**//`1` represents the floors**
[
2, 2, 2, 2, 2, 2, 2, 2,
2, 1, 1, 1, 1, 1, 1, 2,
2, 1, 2, 1, 1, 2, 1, 2,
2, 1, 1, 1, 1, 2, 2, 2,
2, 1, 1, 1, 1, 1, 1, 2,
2, 2, 2, 1, 2, 1, 1, 2,
2, 1, 1, 1, 1, 1, 1, 2,
2, 2, 2, 2, 2, 2, 2, 2
],
**//The character layer. `3` represents the game character**
**//`0` represents an empty cell which won't contain any**
**//sprites**
[
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 3, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0
]
];
**//Build the game world by looping through each of the arrays**
world.layers.forEach(layer => {
**//Loop through each array element**
layer.forEach((gid, index) => {
**//If the cell isn't empty (0) then create a sprite**
if (gid !== 0) {
**//Find the column and row that the sprite is on and also**
**//its x and y pixel values.**
let column, row, x, y;
column = index % world.widthInTiles;
row = Math.floor(index / world.widthInTiles);
x = column * world.cartTilewidth;
y = row * world.cartTileheight;
**//Next, create a different sprite based on what its `gid` number is**
let sprite;
switch (gid) {
**//The floor**
case 1:
**//Create a sprite using an isometric rectangle**
sprite = isoRectangle(world.cartTilewidth, world.cartTileheight, 0xCCCCFF);
break;
**//The walls**
case 2:
sprite = isoRectangle(world.cartTilewidth, world.cartTileheight, 0x99CC00);
break;
**//The character**
case 3:
sprite = isoRectangle(world.cartTilewidth, world.cartTileheight, 0xFF0000);
}
**//Add these properties to the sprite**
addIsoProperties(sprite, x, y, world.cartTilewidth, world.cartTileheight);
**//Set the sprite's `x` and `y` pixel position based on its**
**//isometric coordinates**
sprite.x = sprite.isoX;
sprite.y = sprite.isoY;
**//Add the sprite to the `world` container**
world.addChild(sprite);
}
});
});
**//Position the world inside the canvas**
let canvasOffset = (g.canvas.width / 2) - world.cartTilewidth;
world.x += canvasOffset;
最后两行在画布中使等轴测世界居中。
这应该向您证明，任何普通的正方形平铺地图都可以重新渲染为等轴测世界，而无需更改任何基于平铺的底层逻辑。
使用等轴测特性

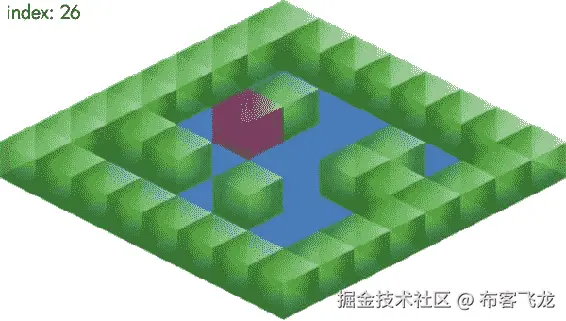

现在让我们把我们的新技能向前推进一步，看看如何从地图数组索引号转换到等距坐标——反之亦然。在本章的源文件中运行 pointer.html 文件，并在等轴测图上移动鼠标指针。你会注意到文本显示告诉你指针所在的地图的行和列，它匹配的数组索引号，以及相应的笛卡尔 x 和 y 位置，如图 4-4 所示。

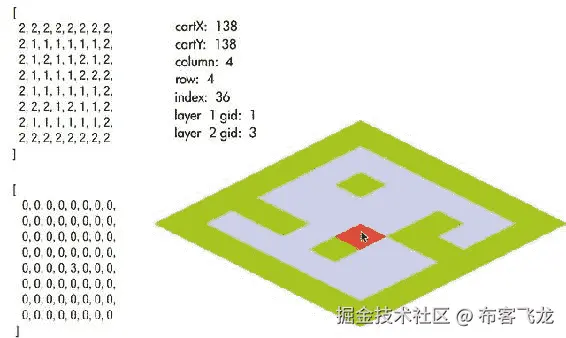

图 4-4。将地图阵列索引位置和笛卡尔坐标与等距位置相关联
例如，将指针移动到红色方块上，您将看到在该位置显示的两个地图图层的 gid 编号。您还会看到显示了与图块位置匹配的行号和列号。此外，如果这是一张普通的 2D 地图，显示屏还会告诉您鼠标指针在该位置的笛卡尔坐标 x 和 y 位置。有用的东西！
这基本上是您处理等轴测地图的小小“Hello World”。如果你习惯于做这种转换，像角色移动和碰撞这样更高级的功能将会很好地就位。
这里没有什么新的东西，除了我们使用鼠标和指针对象的 x 和 y 坐标来帮助我们获得这些值。为了从等距坐标转换到笛卡尔坐标，代码只是使用我在本章开始时向您展示的相同公式:
cartX = (2 * isoY + isoX) / 2;
cartY = (2 * isoY - isoX) / 2;
我们需要做的唯一额外改进是补偿画布显示区域中任何可能的等轴测地图的 x/y 偏移。下面是完成这一切的代码。
pointer.cartX =
(((2 * pointer.y + pointer.x) - (2 * world.y + world.x)) / 2)
- (world.cartTilewidth / 2);
pointer.cartY =
(((2 * pointer.y - pointer.x) - (2 * world.y - world.x)) / 2)
+ (world.cartTileheight / 2);
注意
你可能使用的任何场景图或游戏引擎都会有某种指针对象，它会给你这些 x 和 y 值。只要在你正在使用的技术中识别它，并把这个代码应用到它上面。
有了这些值，我们现在可以很容易地计算瓷砖的行和列的位置。
column = Math.floor(pointer.cartX / world.cartTilewidth);
row = Math.floor(this.cartY / world.cartTileheight);
最后，映射数组索引号:
index = column + (row * world.widthInTiles);
为了让我们的生活更简单，让我们使用一个名为 makeIsoPointer 的函数将这些属性添加到指针对象中。这将让我们在需要的时候从指针中获取这些值。
function makeIsoPointer(pointer, world) {
Object.defineProperties(pointer, {
**//The isometric's world's Cartesian coordinates**
cartX: {
get() {
let x =
(((2 * this.y + this.x) - (2 * world.y + world.x)) / 2)
- (world.cartTilewidth / 2);
return x;
},
enumerable: true,
configurable: true
},
cartY: {
get() {
let y =
(((2 * this.y - this.x) - (2 * world.y - world.x)) / 2)
+ (world.cartTileheight / 2);
return y
},
enumerable: true,
configurable: true
},
**//The tile's column and row in the array**
column: {
get() {
return Math.floor(this.cartX / world.cartTilewidth);
},
enumerable: true,
configurable: true
},
row: {
get() {
return Math.floor(this.cartY / world.cartTileheight);
},
enumerable: true,
configurable: true
},
**//The tile's index number in the array**
index: {
get() {
let index = {};
**//Convert pixel coordinates to map index coordinates**
index.x = Math.floor(this.cartX / world.cartTilewidth);
index.y = Math.floor(this.cartY / world.cartTileheight);
**//Return the index number**
return index.x + (index.y * world.widthInTiles);
},
enumerable: true,
configurable: true
},
});
}
现在，您可以像这样将这些属性添加到指针中:
makeIsoPointer(g.pointer, world);
您可以在文本字段中显示它们，如下所示:
message.content = `
cartX: ${Math.floor(g.pointer.cartX)}
cartY: ${Math.floor(g.pointer.cartY)}
column: ${g.pointer.column}
row: ${g.pointer.row}
index: ${g.pointer.index}
layer 1 gid: ${world.layers[0][Math.floor(g.pointer.index)]}
layer 2 gid: ${world.layers[1][Math.floor(g.pointer.index)]}
`;
这是本章源代码的 pointer.js 文件中唯一的新代码，它产生图 4-4 中的输出——其余代码与我们前面的例子相同。
我们使用等轴测地图的所有核心技能都已经到位，所以让我们看看如何开始使用它们来制作游戏。
在一个等距的世界中移动
接下来让我们看看如何在这个等距地图上移动游戏角色。运行章节源文件中的 movement.html 文件，使用键盘箭头键在迷宫中移动红色方块，如图 4-5 所示。文本字段显示红色方块当前所在的地图阵列索引号。
图 4-5。使用箭头键移动红色方块
不要惊慌，你已经知道如何做了！所有代码所做的就是将你在前一章学到的基于图块的地图移动技术与我们新的等距技巧相融合。为了向您证明这一点，让我们浏览一下添加到现有代码库中的新代码。
首先，你需要定义什么是“玩家”角色。在这个例子中，它是红色的正方形。所以让我们在绘制平铺地图的 switch 语句中将其作为 player 对象引用。
case 3:
sprite = isoRectangle(world.cartTilewidth, world.cartTileheight, 0xFF0000);
**player = sprite;**
In the setup function we also need to define keyboard arrow keys and the player object’s direction property so that we can move it around the map. Let’ s add the code to do this, which is identical to code we used to accomplish the same thing in the previous chapter.
**//Create the keyboard objects**
leftArrow = g.keyboard(37);
upArrow = g.keyboard(38);
rightArrow = g.keyboard(39);
downArrow = g.keyboard(40);
**//Assign the key `press` actions**
player.direction = "none";
leftArrow.press = () => player.direction = "left";
upArrow.press = () => player.direction = "up";
rightArrow.press = () => player.direction = "right";
downArrow.press = () => player.direction = "down";
leftArrow.release = () => player.direction = "none";
upArrow.release = () => player.direction = "none";
rightArrow.release = () => player.direction = "none";
downArrow.release = () => player.direction = "none";
下一步是向游戏循环中添加代码，使用键盘输入来移动玩家。这基本上是我们用来在 2D 地图上移动精灵的相同代码，有一个重要的变化。代码不是直接处理 sprite 的 x 和 y 屏幕位置值，而是处理 sprite 的 cartX 和 cartY 属性。精灵的位置、速度和屏幕边界都使用 cartX 和 cartY 更新。只有在最后一步，新计算的 isoX 和 isoY 属性才用于设置 sprite 的屏幕位置。
为什么呢？因为用 cartX 和 cartY 做所有的逻辑和定位计算意味着你可以编写与你为普通的 2D 地图编写的代码完全相同的代码。这意味着没有什么新的东西要学！这是来自游戏循环的代码，它完成了所有这些工作，并告诉你精灵占据了哪个地图数组索引位置。
**//Change the player character's velocity if it's centered over a grid cell**
if (Math.floor(player.cartX) % world.cartTilewidth === 0
&& Math.floor(player.cartY) % world.cartTileheight === 0) {
switch (player.direction) {
case "up":
player.vy = -2;
player.vx = 0;
break;
case "down":
player.vy = 2;
player.vx = 0;
break;
case "left":
player.vx = -2;
player.vy = 0;
break;
case "right":
player.vx = 2;
player.vy = 0;
break;
case "none":
player.vx = 0;
player.vy = 0;
break;
}
}
**//Update the player's Cartesian position based on its velocity**
player.cartY += player.vy;
player.cartX += player.vx;
**//Add world boundaries**
let top = 0,
bottom = (world.heightInTiles * world.cartTileheight),
left = 0,
right = (world.widthInTiles * world.cartTilewidth);
**//Prevent the player from crossing any of the world boundaries**
**//Top**
if (player.cartY < 0) {
player.cartY = top;
}
**//Bottom**
if (player.cartY + player.cartHeight > bottom) {
player.cartY = bottom - player.cartHeight;
}
**//Left**
if (player.cartX < left) {
player.cartX = left;
}
**//Right**
if (player.cartX + player.cartWidth > right) {
player.cartX = right - player.cartWidth;
}
**//Position the sprite's sceen `x` and `y` position**
**//using its isometric coordinates**
player.x = player.isoX;
player.y = player.isoY;
**//Get the player's index position in the map array**
player.index = g.getIndex(
player.cartX, player.cartY,
world.cartTilewidth, world.cartTileheight, world.widthInTiles
);
**//Display the player's x, y and index values**
message.content = `index: ${player.index}`;
既然我们可以在游戏世界中移动精灵，下一步就是添加碰撞检测。
等距碰撞检测
为了使基于图块的碰撞检测在等轴测世界中工作，我们需要对您在前一章中学习的 getPoints 函数进行一些修改。我们需要使用它的 cartX、cartY、cartWidth 和 cartHeight 值，而不是使用 sprite 的普通 x、y、width 和 height 屏幕值。这里有一个名为 getIsoPoints 的新函数实现了这一点。
function getIsoPoints(s) {
let ca = s.collisionArea;
if (ca !== undefined) {
return {
topLeft: {
x: s.cartX + ca.x,
y: s.cartY + ca.y
},
topRight: {
x: s.cartX + ca.x + ca.width,
y: s.cartY + ca.y
},
bottomLeft: {
x: s.cartX + ca.x,
y: s.cartY + ca.y + ca.height
},
bottomRight: {
x: s.cartX + ca.x + ca.width,
y: s.cartY + ca.y + ca.height
}
};
}
else {
return {
topLeft: {
x: s.cartX,
y: s.cartY
},
topRight: {
x: s.cartX + s.cartWidth - 1,
y: s.cartY
},
bottomLeft: {
x: s.cartX,
y: s.cartY + s.cartHeight - 1
},
bottomRight: {
x: s.cartX + s.cartWidth - 1,
y: s.cartY + s.cartHeight - 1
}
};
}
}
(记住，ca 指的是 sprite 的碰撞区域，这个你在第三章学过。)
现在我们需要在 hitTestTile 函数中用 getIsoPoints 替换旧的 getPoints。我们还需要使用精灵的 cartX 和 cartY 值来计算它的中心点。让我们使用一个名为 hitTestIsoTile 的 hitTestTile 新版本来实现这一点。这里是 hitTestIsoTile 的一个精简版本，突出显示了新的更新代码。
function hitTestIsoTile(sprite, mapArray, gidToCheck, world, pointsToCheck) {
//...
switch (pointsToCheck) {
case "center":
let point = {
center: {
**x: s.cartX + ca.x + (ca.width / 2),**
**y: s.cartY + ca.y + (ca.height / 2)**
}
};
sprite.collisionPoints = point;
collision.hit = Object.keys(sprite.collisionPoints).some(checkPoints);
break;
case "every":
sprite.collisionPoints = **getIsoPoints(sprite)**;
collision.hit = Object.keys(sprite.collisionPoints).every(checkPoints);
break;
case "some":
sprite.collisionPoints = **getIsoPoints(sprite)**;
collision.hit = Object.keys(sprite.collisionPoints).some(checkPoints);
break;
}
//...
}
这些是我们的旧 hitTestTile 函数需要做的唯一更改。你可以在本章的源文件中找到完整的 hitTestIsoTile 函数。
我们现在可以在游戏循环中使用 hitTestIsoTile 来检查这样的冲突:
**//Get a reference to the wall map array**
wallMapArray = world.layers[0];
**//Use `hitTestIsoTile` to check for a collision**
let playerVsGround = hitTestIsoTile(player, wallMapArray, 1, world, "every");
**//If there's a collision, prevent the player from moving.**
**//Subtract its velocity from its position and then set its velocity to zero**
if (!playerVsGround.hit) {
player.cartX -= player.vx;
player.cartY -= player.vy;
player.vx = 0;
player.vy = 0;
}
这与我们在第三章的迷宫游戏原型中用来检查碰撞的基本代码相同。没什么新东西可学！
深度分层
到目前为止，在这些例子中，我们只是使用扁平的菱形精灵来构建我们的等距世界。但是在大多数游戏中，你会希望为你的精灵使用真实的三维形状。运行本章源文件中的 depthLayering.html 文件，获得这样一个等距世界的工作示例，如图 4-6 所示。
图 4-6。使用 3D 精灵构建一个等轴测世界
这是相同的地图，并使用与前面的例子相同的键盘控制和碰撞。新的是，瓷砖是由透明的立方体图像和正确的深度排序。深度排序意味着看起来更靠近观察者的精灵显示在那些更远的精灵前面。
按 z 属性值对 Sprite 进行排序
我们需要在代码中添加两个新东西来进行适当的等距深度排序。首先，我们的每个精灵都需要一个名为 z 的新属性，它决定了它的深度层。
sprite.z = depthLayer;
较低级别地图图层上的精灵应该比较高级别地图图层上的精灵具有更低的 z 值。您将在代码示例的开头看到这个值是如何被找到并分配给精灵的。
接下来，您需要根据这个新的 z 值对精灵进行排序。因为大多数显示系统根据精灵在显示列表中出现的顺序将它们绘制到屏幕上，所以您可以通过更改它们在列表中的顺序来更改它们的深度层。显示列表只是一个精灵数组，所以这意味着您只需要一个自定义的 JavaScript 数组排序方法来根据 z 值对数组中的精灵重新排序。
这里有一个名为 byDepth 的自定义排序函数就是这样做的。它通过将精灵的笛卡尔 x 和 y 位置相加，并乘以其 z 值来计算出每个精灵的等距深度。然后，它根据深度将数组中的每对相邻子画面移动到较低或较高的索引位置。
function byDepth(a, b) {
**//Calculate the depths of `a` and `b`**
**//(add `1` to `a.z` and `b.x` to avoid multiplying by 0)**
a.depth = (a.cartX + a.cartY) * (a.z + 1);
b.depth = (b.cartX + b.cartY) * (b.z + 1);
**//Move sprites with a lower depth to a higher position in the array**
if (a.depth < b.depth) {
**//Move the sprite down one position**
return -1;
} else if (a.depth > b.depth) {
**//Move the sprite up one position**
return 1;
} else {
**//Keep the sprite in the same position**
return 0;
}
}
返回值-1 表示 sprite 将在数组中下移一位，值 1 表示将上移一位。零值意味着精灵将保持其当前位置。要使用 byDepth 函数，请将其作为 JavaScript 的数组排序方法的参数提供给任何表示 sprite 显示列表的数组。许多场景图和游戏引擎使用一个名为 children 的数组来定义显示列表，因此您可以按深度对 children 数组进行排序，如下所示:
world.children.sort(byDepth);
现在让我们看看如何在实践中使用它。
分层三维等距子画面

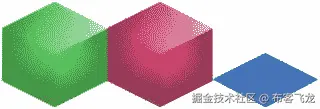

depthLayering.js 示例文件使用由三个立方体图像组成的 tileset，如图 4-7 所示。
图 4-7。包含 3 个等距 sprite 图像的 tileset
绿色立方体代表迷宫墙壁，红色立方体代表玩家角色，蓝色瓷砖代表地板。每个精灵都在它自己的地图层中。
world.layers = [
**//The floor layer**
[
1, 1, 1, 1, 1, 1, 1, 1,
1, 1, 1, 1, 1, 1, 1, 1,
1, 1, 1, 1, 1, 1, 1, 1,
1, 1, 1, 1, 1, 1, 1, 1,
1, 1, 1, 1, 1, 1, 1, 1,
1, 1, 1, 1, 1, 1, 1, 1,
1, 1, 1, 1, 1, 1, 1, 1,
1, 1, 1, 1, 1, 1, 1, 1
],
**//The wall layer**
[
2, 2, 2, 2, 2, 2, 2, 2,
2, 0, 0, 0, 0, 0, 0, 2,
2, 0, 2, 0, 0, 2, 0, 2,
2, 0, 0, 0, 0, 2, 2, 2,
2, 0, 0, 0, 0, 0, 0, 2,
2, 2, 2, 0, 2, 0, 0, 2,
2, 0, 0, 0, 0, 0, 0, 2,
2, 2, 2, 2, 2, 2, 2, 2
],
**//The player layer**
[
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 3, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0
]
];
为了帮助绘制这张地图，我们需要初始化一个新的 z 值来帮助我们追踪每一层的深度。z 值被初始化为零，并随着每个新图层更新 1。在每个新的 sprite 被创建后，z 值被分配给 sprite 自己的 z 属性，这样当循环结束时，我们可以正确地对它进行深度排序。
**//The `z` index**
let z = 0;
**//Build the game world by looping through each of the arrays**
world.layers.forEach(layer => {
**//Loop through each array element**
layer.forEach((gid, index) => {
**//If the cell isn't empty (0) then create a sprite**
if (gid !== 0) {
**//Find the column and row that the sprite is on and also**
**//its x and y pixel values**
let column, row, x, y;
column = index % world.widthInTiles;
row = Math.floor(index / world.widthInTiles);
x = column * world.cartTilewidth;
y = row * world.cartTileheight;
**//Next, create a different sprite based on what its**
**//`gid` number is**
let sprite;
switch (gid) {
**//The floor**
case 1:
sprite = g.sprite(g.frame("img/isoTileset.png", 128, 0, 64, 64));
break;
**//The walls**
case 2:
sprite = g.sprite(g.frame("img/isoTileset.png", 0, 0, 64, 64));
break;
**//The player**
case 3:
sprite = g.sprite(g.frame("img/isoTileset.png", 64, 0, 64, 64));
player = sprite;
break;
}
**//Add the isometric properties to the sprite**
addIsoProperties(sprite, x, y, world.cartTilewidth, world.cartTileheight);
**//Set the sprite's `x` and `y` pixel position based on its**
**//isometric coordinates**
sprite.x = sprite.isoX;
sprite.y = sprite.isoY;
**//Add the new `z` depth property to the sprite**
sprite.z = z;
**//Add the sprite to the `world` container**
world.addChild(sprite);
}
});
**//Add `1` to `z` for each new layer**
z += 1;
});
**//Move the player into the environment's depth layer**
player.z = 1;
**//Sort the world by depth**
world.children.sort(byDepth);
上面代码的最后两行很重要。循环运行后，地板精灵的 z 值为 0，墙壁的 z 值为 1，玩家角色(红色立方体)的 z 值为 2。然而，我们希望玩家角色与墙壁处于相同的深度水平，所以我们需要手动将玩家的 z 属性设置为 1。如果我们让它的初始值为 2，玩家看起来会漂浮在墙壁上方的一层上。代码做的最后一件事是对世界对象的子数组进行深度排序，以便将玩家精灵组织到正确的层中。
更新深度
每当任何精灵改变他们的位置，他们需要再次进行深度排序。在这个例子的游戏循环中，玩家精灵使用键盘四处移动。每次移动时，世界对象的子数组中的所有精灵都需要重新排序。
if (player.vx !== 0 || player.vy !== 0) {
world.children.sort(byDepth);
}
对数组进行排序是一件计算量很大的事情，所以只有在绝对必要的时候才需要这样做。这就是为什么上面的代码只在玩家精灵的速度改变时才这样做。
用地图编辑器制作等轴测图
如果您正在制作一个大而复杂的等轴测地图，那么使用像 Tiled Editor 这样的工具要比手动编程地图图层阵列容易得多。地图编辑器内置了对等轴测地图的支持，我们可以使用它的输出轻松生成任何类型的等轴测世界。我们只需要以正确的方式配置地图编辑器，并对第二章中的 makeTiledWorld 函数做一些小的修改。

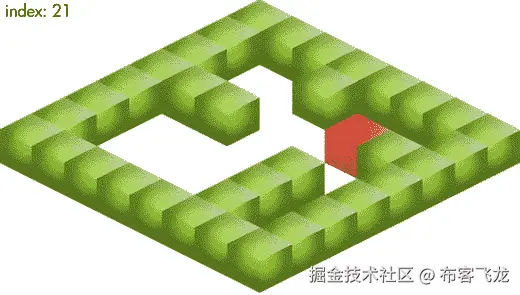

运行 cubes.html，如图 4-8 所示，作为一个借助地图编辑器设计的游戏原型的例子。它的运行非常像我们之前的例子，包括键盘移动、碰撞和深度分层。
图 4-8。使用地图编辑器构建的等距游戏原型
让我们看看如何使用 Tiled Editor 来自己构建这样的东西。
配置和构建地图
在开始创建地图编辑器贴图之前，准备一个包含要使用的等轴测贴图的 sprite 表。非常重要的是，记下精灵的等距尺寸。以下是你需要知道的像素尺寸:
-
tile width:sprite 的宽度，从其左边缘到右边缘。
-
tileheight:瓷砖的基底区域的高度。这只是一个被压扁的菱形的高度，它定义了等轴测精灵站立的基础。通常是 tilewidth 值的一半。

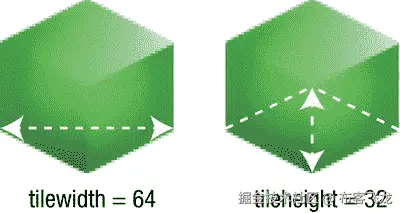

图 4-9 说明了如何找到这些值。
图 4-9。tilewidth 和 tileheight 属性值
这些属性是地图编辑器使用的属性名，您可以在地图编辑器生成的 JSON 数据文件中访问它们。
注意
属性名 tilewidth 和 tileheight 是 Tiled Editor 为 JSON 文件使用和生成的。因此，为了保持一致性，我保持了相同的名称和大小写。
现在，您可以使用这些值在地图编辑器中创建新的等轴测图。打开地图编辑器，从主菜单中选择文件➤新建。在“新建地图”对话框中，选择“等轴测”作为方向，并使用上面描述的 tilewidth 和 tileheight 值作为宽度和高度。图 4-10 显示了一个例子。
图 4-10。在地图编辑器中创建新的等轴测地图
但是我们还没完呢！我们还需要弄清楚另外三个值:
-
tileDepth:等距 sprite 的总高度，以像素为单位。图 4-11 显示了该值。
图 4-11。tileDepth 属性描述等轴测精灵的总高度
-
cartWidth:每个平铺网格单元的笛卡尔宽度，以像素为单位。
-
cartHeight:每个平铺网格单元的笛卡尔高度，以像素为单位。

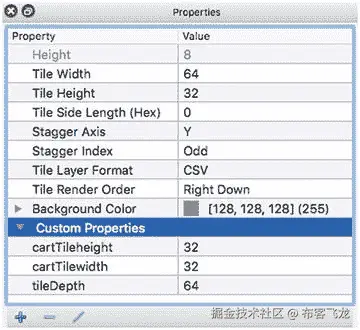

您需要将这些值作为自定义属性添加到切片编辑器的地图属性面板中。图 4-12 显示了这应该是什么样子。
图 4-12。添加自定义地图属性
当地图编辑器生成 JSON 地图数据时，您将能够在属性字段中访问这些值。
"properties":
{
"cartTileheight":"32",
"cartTilewidth":"32",
"tileDepth":"64"
},
在前面的代码示例中，您将看到我们需要如何使用这些值来精确绘制等轴测地图。
现在你已经设置好了所有的地图属性，使用你的等轴测图来构建你的世界，就像你在第二章中所做的一样。图 4-13 展示了一个编辑器平铺工作空间的例子。
图 4-13。在地图编辑器中设计等轴测地图
你可以在图 4-13 中看到，我给了红色立方体一个自定义名称属性，其值为“player”，我还使用两个层构建了地图:playerLayer 只包含红色立方体，wallLayer 包含所有的迷宫墙。
完成地图设计后，将其导出为 JSON 文件，现在就可以用它来编写游戏代码了。
makeIsoTiledWorld 函数
下一步是修改第二章中的 makeTiledWorld 函数，这样它就可以处理等轴测地图了。这是一个新的 makeIsoTiledWorld。它遵循与原始地图相同的格式，但是应用了我们在本章中学到的关于等距地图的所有内容。我在代码中添加了注释，从 A 到 I 列出，突出显示了新的修改。
function makeIsoTiledWorld(jsonTiledMap, tileset) {
**//Create a group called `world` to contain all the layers, sprites**
**//and objects from the `tiledMap`. The `world` object is going to be**
**//returned to the main game program**
let tiledMap = PIXI.loader.resources[jsonTiledMap].data;
**//A. You need to add three custom properties to your Tiled Editor**
**//map: `cartTilewidth`,`cartTileheight` and `tileDepth`.**
**//Check to make sure that these custom properties exist**
if (!tiledMap.properties.cartTilewidth
&& !tiledMap.properties.cartTileheight
&& !tiledMao.properties.tileDepth) {
throw new Error(
"Set custom cartTilewidth, cartTileheight and tileDepth
map properties in Tiled Editor"
);
}
**//Create the `world` container**
let world = new PIXI.Container();
**//B. Set the `tileHeight` to the `tiledMap`'s `tileDepth` property**
**//so that it matches the pixel height of the sprite tile image**
world.tileheight = parseInt(tiledMap.properties.tileDepth);
world.tilewidth = tiledMap.tilewidth;
**//C. Define the Cartesian dimesions of each tile**
world.cartTileheight = parseInt(tiledMap.properties.cartTileheight);
world.cartTilewidth = parseInt(tiledMap.properties.cartTilewidth);
**//D. Calculate the `width` and `height` of the world, in pixels**
**//using the `world.cartTileHeight` and `world.cartTilewidth`**
**//values**
world.worldWidth = tiledMap.width * world.cartTilewidth;
world.worldHeight = tiledMap.height * world.cartTileheight;
**//Get a reference to the world's height and width in**
**//tiles, in case you need to know this later (you will!)**
world.widthInTiles = tiledMap.width;
world.heightInTiles = tiledMap.height;
**//Create an `objects` array to store references to any**
**//named objects in the map. Named objects all have**
**//a `name` property that was assigned in Tiled Editor**
world.objects = [];
**//The optional spacing (padding) around each tile**
**//This is to account for spacing around tiles**
**//that's commonly used with texture atlas tilesets. Set the**
**//`spacing` property when you create a new map in Tiled Editor**
let spacing = tiledMap.tilesets[0].spacing;
**//Figure out how many columns there are on the tileset.**
**//This is the width of the image, divided by the width**
**//of each tile, plus any optional spacing thats around each tile**
let numberOfTilesetColumns =
Math.floor(
tiledMap.tilesets[0].imagewidth / (tiledMap.tilewidth + spacing)
);
**//E. A `z` property to help track which depth level the sprites are on**
let z = 0;
**//Loop through all the map layers**
tiledMap.layers.forEach(tiledLayer => {
**//Make a group for this layer and copy**
**//all of the layer properties onto it**
let layerGroup = new PIXI.Container();
Object.keys(tiledLayer).forEach(key => {
**//Add all the layer's properties to the group, except the**
**//width and height (because the group will work those our for**
**//itself based on its content)**
if (key !== "width" && key !== "height") {
layerGroup[key] = tiledLayer[key];
}
});
**//Translate `opacity` to `alpha`**
layerGroup.alpha = tiledLayer.opacity;
**//Add the group to the `world`**
world.addChild(layerGroup);
**//Push the group into the world's `objects` array**
**//So you can access it later**
world.objects.push(layerGroup);
**//Is this current layer a `tilelayer`?**
if (tiledLayer.type === "tilelayer") {
**//Loop through the `data` array of this layer**
tiledLayer.data.forEach((gid, index) => {
let tileSprite, texture, mapX, mapY, tilesetX, tilesetY,
mapColumn, mapRow, tilesetColumn, tilesetRow;
**//If the grid id number (`gid`) isn't zero, create a sprite**
if (gid !== 0) {
**//Figure out the map column and row number that we're on, and then**
**//calculate the grid cell's x and y pixel position**
mapColumn = index % world.widthInTiles;
mapRow = Math.floor(index / world.widthInTiles);
**//F. Use the Cartesian values to find the**
**//`mapX` and `mapY` values**
mapX = mapColumn * world.cartTilewidth;
mapY = mapRow * world.cartTileheight;
**//Figure out the column and row number that the tileset**
**//image is on, and then use those values to calculate**
**//the x and y pixel position of the image on the tileset**
tilesetColumn = ((gid - 1) % numberOfTilesetColumns);
tilesetRow = Math.floor((gid - 1) / numberOfTilesetColumns);
tilesetX = tilesetColumn * world.tilewidth;
tilesetY = tilesetRow * world.tileheight;
**//Compensate for any optional spacing (padding) around the tiles if**
**//there is any. This bit of code accumlates the spacing offsets from the**
**//left side of the tileset and adds them to the current tile's position**
if (spacing > 0) {
tilesetX
+= spacing + (spacing * ((gid - 1) % numberOfTilesetColumns));
tilesetY
+= spacing + (spacing * Math.floor((gid - 1) / numberOfTilesetColumns));
}
**//Use the above values to create the sprite's image from**
**//the tileset image**
texture = g.frame(
tileset, tilesetX, tilesetY,
world.tilewidth, world.tileheight
);
**//I've dedcided that any tiles that have a `name` property are important**
**//and should be accessible in the `world.objects` array**
let tileproperties = tiledMap.tilesets[0].tileproperties,
key = String(gid - 1);
**//If the JSON `tileproperties` object has a sub-object that**
**//matches the current tile, and that sub-object has a `name` property,**
**//then create a sprite and assign the tile properties onto**
**//the sprite**
if (tileproperties[key] && tileproperties[key].name) {
**//Make a sprite**
tileSprite = new PIXI.Sprite(texture);
**//Copy all of the tile's properties onto the sprite**
**//(This includes the `name` property)**
Object.keys(tileproperties[key]).forEach(property => {
tileSprite[property] = tileproperties[key][property];
});
**//Push the sprite into the world's `objects` array**
**//so that you can access it by `name` later**
world.objects.push(tileSprite);
}
**//If the tile doesn't have a `name` property, just use it to**
**//create an ordinary sprite (it will only need one texture)**
else {
tileSprite = new PIXI.Sprite(texture);
}
**//G. Add isometric properties to the sprite**
addIsoProperties(
tileSprite, mapX, mapY,
world.cartTilewidth, world.cartTileheight
);
**//H. Use the isometric position to add the sprite to the world**
tileSprite.x = tileSprite.isoX;
tileSprite.y = tileSprite.isoY;
tileSprite.z = z;
**//Make a record of the sprite's index number in the array**
**//(We'll use this for collision detection later)**
tileSprite.index = index;
**//Make a record of the sprite's `gid` on the tileset.**
**//This will also be useful for collision detection later**
tileSprite.gid = gid;
**//Add the sprite to the current layer group**
layerGroup.addChild(tileSprite);
}
});
}
**//Is this layer an `objectgroup`?**
if (tiledLayer.type === "objectgroup") {
tiledLayer.objects.forEach(object => {
**//We're just going to capture the object's properties**
**//so that we can decide what to do with it later.**
**//Get a reference to the layer group the object is in**
object.group = layerGroup;
**//Push the object into the world's `objects` array**
world.objects.push(object);
});
}
**//I. Add 1 to the z index (the first layer will have a z index of `1`)**
z += 1;
});
**//Search functions**
world.getObject = (objectName) => {
let searchForObject = () => {
let foundObject;
world.objects.some(object => {
if (object.name && object.name === objectName) {
foundObject = object;
return true;
}
});
if (foundObject) {
return foundObject;
} else {
throw new Error("There is no object with the property name: " + objectName);
}
};
**//Return the search function**
return searchForObject();
};
world.getObjects = (objectNames) => {
let foundObjects = [];
world.objects.forEach(object => {
if (object.name && objectNames.indexOf(object.name) !== -1) {
foundObjects.push(object);
}
});
if (foundObjects.length > 0) {
return foundObjects;
} else {
throw new Error("I could not find those objects");
}
return foundObjects;
};
**//That's it, we're done!**
**//Finally, return the `world` object back to the game program**
return world;
}
有了这个新的 makeIsoTiledWorld 函数，我们可以在地图编辑器中绘制我们创建的地图，并访问它包含的所有精灵。让我们来看看下一步该怎么做。
构建游戏世界
使用 makeIsoTiledWorld 函数就像我们最初的 makeTiledWorld 函数一样，所以没有什么新东西需要学习。你需要记住的唯一一件事是，如果你改变任何精灵的位置或 z 属性，你需要使用我们的自定义 byDepth 函数重新排序精灵。在这种情况下，我们所有的精灵都在每个地图层容器的子数组中，所以你需要像这样对它们进行深度排序:
mapLayer.children.sort(byDepth);
除此之外，没什么新东西可学了。这是 cubes.js 文件的完整应用程序代码，如图 4-8 所示。它加载了在地图编辑器中创建的等距图，增加了键盘交互性、碰撞和精确的深度排序。您以前在其他上下文中见过所有这些代码，注释解释了细节。
**//The files we want to load**
let thingsToLoad = [
"img/cubes.png",
"img/cubes.json"
];
**//Create a new Hexi instance, and start it**
let g = hexi(512, 512, setup, thingsToLoad);
**//Scale the canvas to the maximum browser dimensions**
g.scaleToWindow();
**//Declare variables used in more than one function**
let world, leftArrow, upArrow,
rightArrow, downArrow, message, wallLayer,
player, wallMapArray;
**//Start Hexi**
g.start();
function setup() {
**//Make the world from the Tiled JSON data**
world = makeIsoTiledWorld(
"img/cubes.json",
"img/cubes.png"
);
**//Add the world to the `stage`**
g.stage.addChild(world);
**//Position the world inside the canvas**
let canvasOffset = (g.canvas.width / 2) - world.tilewidth / 2;
world.x += canvasOffset;
world.y = 0;
**//Get the objects we need from the world**
player = world.getObject("player");
wallLayer = world.getObject("wallLayer");
**//Add the player to the wall layer and set it at**
**//the same depth level as the walls**
wallLayer.addChild(player);
player.z = 0;
wallLayer.children.sort(byDepth);
**//Initialize the player's velocity to zero**
player.vx = 0;
player.vy = 0;
**//Make a text object**
message = g.text("", "16px Futura", "black");
message.setPosition(5, 0);
**//Create the keyboard objects**
leftArrow = g.keyboard(37);
upArrow = g.keyboard(38);
rightArrow = g.keyboard(39);
downArrow = g.keyboard(40);
**//Assign the key `press` actions**
player.direction = "none";
leftArrow.press = () => player.direction = "left";
upArrow.press = () => player.direction = "up";
rightArrow.press = () => player.direction = "right";
downArrow.press = () => player.direction = "down";
leftArrow.release = () => player.direction = "none";
upArrow.release = () => player.direction = "none";
rightArrow.release = () => player.direction = "none";
downArrow.release = () => player.direction = "none";
**//Set the game state to `play`**
g.state = play;
}
function play() {
**//Change the player character's velocity if it's centered over a grid cell**
if (Math.floor(player.cartX) % world.cartTilewidth === 0
&& Math.floor(player.cartY) % world.cartTileheight === 0) {
switch (player.direction) {
case "up":
player.vy = -2;
player.vx = 0;
break;
case "down":
player.vy = 2;
player.vx = 0;
break;
case "left":
player.vx = -2;
player.vy = 0;
break;
case "right":
player.vx = 2;
player.vy = 0;
break;
case "none":
player.vx = 0;
player.vy = 0;
break;
}
}
**//Update the player's Cartesian position, based on its velocity**
player.cartY += player.vy;
player.cartX += player.vx;
**//Wall collision**
**//Get a reference to the wall map array**
wallMapArray = wallLayer.data;
**//Use `hitTestIsoTile` to check for a collision**
let playerVsGround = hitTestIsoTile(player, wallMapArray, 0, world, "every");
**//If there's a collision, prevent the player from moving.**
**//Subtract its velocity from its position and then set its velocity to zero**
if (!playerVsGround.hit) {
player.cartX -= player.vx;
player.cartY -= player.vy;
player.vx = 0;
player.vy = 0;
}
**//Add world boundaries**
let top = 0,
bottom = (world.heightInTiles * world.cartTileheight),
left = 0,
right = (world.widthInTiles * world.cartTilewidth);
**//Prevent the player from crossing any of the world boundaries**
**//Top**
if (player.cartY < 0) {
player.cartY = top;
}
**//Bottom**
if (player.cartY + player.cartHeight > bottom) {
player.cartY = bottom - player.cartHeight;
}
**//Left**
if (player.cartX < left) {
player.cartX = left;
}
**//Right**
if (player.cartX + player.cartWidth > right) {
player.cartX = right - player.cartWidth;
}
**//Position the sprite's screen `x` and `y` position**
**//using its isometric coordinates**
player.x = player.isoX;
player.y = player.isoY;
**//Get the player's index position in the map array**
player.index = g.getIndex(
player.cartX, player.cartY,
world.cartTilewidth, world.cartTileheight, world.widthInTiles
);
**//Depth sort the sprites if the player is moving**
if (player.vx !== 0 || player.vy !== 0) {
wallLayer.children.sort(byDepth);
}
**//Display the player's x, y and index values**
message.content = `index: ${player.index}`;
}
摘要
无论您的游戏是使用笛卡尔还是等轴测投影显示，使用基于图块的游戏背后的基本逻辑是相同的。正如您在本章中看到的，如果您知道如何绘制地图、添加键盘交互性以及使用笛卡尔坐标进行碰撞检测，您可以将相同的逻辑应用于等轴测地图，并添加两个简单的小转换公式。您还学习了如何将这些公式应用于指针位置坐标，以便您可以准确地选择屏幕上的等轴精灵。此外，您还学习了如何使用地图编辑器创建和绘制等轴测图，并使用 z 值对这些精灵进行精确的深度排序，以便它们显示在正确的深度层中。这些都是你开始制作各种各样的等距游戏所需的基本技能，从策略游戏到地牢爬虫。
既然你已经知道了如何创建各种交互式的基于磁贴的游戏环境，那么你如何才能创建能够在这些环境中智能导航的游戏角色呢？这就是下一章的内容:寻路。
五、寻路基础
你现在知道了如何创建一个基于磁贴的游戏世界，也知道了如何创建一个可以在这个世界中导航的玩家角色。但是你如何创造出能够四处游荡并独自探索世界的精灵呢？花一点时间播放一个名为 tileBasedLineOfSight.html 的示例原型，你可以在本章的源文件中找到它(如图 5-1 所示)。迷宫中有三个怪物，它们随机四处游荡，直到发现外星角色，然后毫不留情地追逐他。

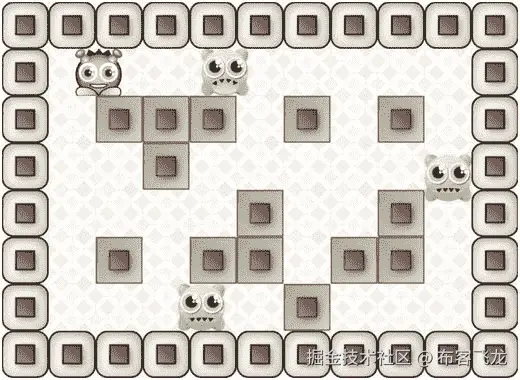

图 5-1。怪物自主导航游戏世界，追逐玩家角色
这些怪物似乎有一种智能，表现得就像你所期望的生物一样。但是，当然，这只是一种有效的错觉，这要归功于一系列游戏编程技术，这些技术被广泛称为寻路:如何让精灵能够自主解释和导航游戏世界。在这一章中，你将学习所有寻路的基础知识，包括:
-
如何分析和解释一个精灵所处的环境？
-
在迷宫中随机移动。
-
寻找离目标最近的方向。
-

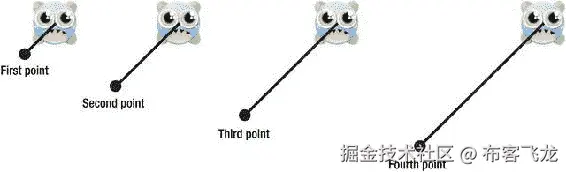

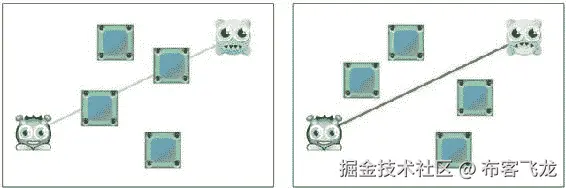

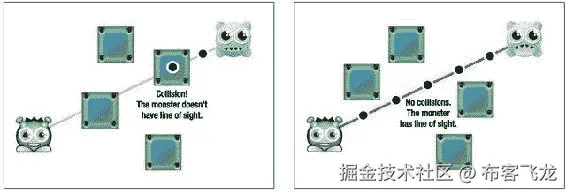

视线:如何知道一个精灵是否能看到另一个精灵？
寻路实际上是人工智能(AI)的一种基本形式，你将能够应用这些技术，不仅仅是广泛的不同游戏，而是任何需要在更大的数据集中根据上下文解释一些数据的含义的编程问题。而且，这很容易做到！因此，让我们从一些寻路的基本原则开始，并从那里开始。
在迷宫中随机移动
从寻路开始的最好地方是首先创建随机在迷宫中移动的精灵。运行 randomMovement.html 文件，你会发现图 5-1 所示的相同迷宫游戏的一个更简单的版本。这些怪物不是主动寻找外星角色，而是在十字路口随机改变方向。让我们来看看这段代码是如何工作的，我们将在过程中学习所有的寻路基础知识。
方向和速度
当怪物精灵在游戏的设置函数中被创建时，它们被初始化为两个重要的属性:方向和速度，在下面的精灵创建代码中突出显示:
monsters = mapMonsters.map(mapMonster => {
let monster = g.sprite(monsterFrames);
monster.x = mapMonster.x;
monster.y = mapMonster.y;
**monster.direction = "none";**
**monster.speed = 4;**
monsterLayer.addChild(monster);
mapMonster.visible = false;
return monster;
});
方向是一个字符串，它被初始化为“none”——你将看到我们如何在前面给它分配新的字符串值。速度是精灵每帧应该移动的像素数，它应该是一个可以均匀划分为贴图的 tilewidth 和 tileheight 大小的数。我们将需要使用这些方向和速度值来帮助给怪物新的随机方向和速度。
在游戏循环中移动精灵
实际上，选择怪物的新方向并让它们移动的代码在游戏循环中运行。实现这一点的代码需要做四件重要的事情:
-
找出怪物是否在地图方格的正中央。
-
如果是，选择一个新的随机方向。
-
使用怪物的新的随机方向和速度来找到它的速度。
-
使用新的速度来移动怪物。
这是游戏循环中完成这一切的代码。
monsters.forEach(monster => {
**//1\. Is the monster directly centered over a map tile cell?**
if (isCenteredOverCell(monster)) {
**//2\. Yes, it is, so find out which are valid directions to move.**
**//`validDirections` returns an array which can include any**
**//of these string values: "up", "right", "down"or "left" or**
monster.validDirections = validDirections(
monster, wallMapArray, 0, world
);
**//3\. Can the monster change its direction?**
if (canChangeDirection(monster.validDirections)) {
**//4\. If it can, randomly select a new direction from the monsters valid directions**
monster.direction = randomDirection(monster, monster.validDirections);
}
**//5\. Use the monster's direction and speed to find its new velocity**
let velocity = directionToVelocity(monster.direction, monster.speed);
monster.vx = velocity.vx;
monster.vy = velocity.vy;
}
**//6\. Move the monster**
monster.x += monster.vx;
monster.y += monster.vy;
});
这是非常高级的代码。您可以看到所有重要的功能都隐藏在五个重要的函数中:isCenteredOverCell、validDirections、canChangeDirection、randomDirection 和 directionToVelocity。我们将依次研究这些函数，以找出它们的确切工作原理。
精灵是否位于平铺单元格的中心？
正如你在第三章中了解到的，如果你的精灵在一个基于瓷砖的世界中，当他们正好在一个单元的中心时改变方向，他们将会更加准确和精确地移动。因此，如果使用名为 isCenteredOverCell 的辅助函数来解决这个问题，代码要做的第一件事就是。为它提供一个 sprite，如果 sprite 居中，isCenteredOverCell 将返回 true，否则返回 false。
function isCenteredOverCell(sprite) {
return Math.floor(sprite.x) % world.tilewidth === 0
&& Math.floor(sprite.y) % world.tileheight === 0
}
这是一段有趣的 boiler plate 代码，显示了模数运算符(%)有时是多么的有用。(提醒一下，模数运算符告诉您除法运算的余数是多少。)上面的代码找出 sprite 的 x 和 y 左上角位置除以 tile 的宽度和高度，余数是否为零。如果是的话，那么你就知道这个精灵在一个 x/y 位置上，这个位置绝对平均地划分了瓷砖的尺寸。而且，这只能意味着一件事:精灵在单元格上精确地对齐。这是一个聪明的把戏——谢谢你，模数运算符！
如果精灵是居中的，下一步就是找出精灵可以选择的可能的有效方向。
寻找有效的方向
validDirections 函数分析精灵当前所在的地图环境，并返回一个字符串数组，其中包含精灵可以移动的所有可能的有效方向。
monster.validDirections = validDirections(
monster, **//The sprite**
wallMapArray, **//The tile map array**
0, **//The gid value that represents an empty tile**
world **//The world object. It needs these properties:**
**//`tilewidth`, `tileheight` and `widthInTiles`**
);
validDirections 返回的数组可以包含以下五个字符串值中的任何一个:“上”、“下”、“左”、“右”或“无”。它是如何解决这个问题的非常有趣，所以让我们先来看看整个 validDirections 函数，然后我将一步一步地向您介绍它是如何工作的。
function validDirections(sprite, mapArray, validGid, world) {
**//Get the sprite's current map index position number**
let index = g.getIndex(
sprite.x,
sprite.y,
world.tilewidth,
world.tileheight,
world.widthInTiles
);
**//An array containing the index numbers of tile cells**
**//above, below and to the left and right of the sprite**
let surroundingCrossCells = (index, widthInTiles) => {
return [
index - widthInTiles, **//Cell above**
index - 1, **//Cell to the left**
index + 1, **//Cell to the right**
index + widthInTiles, **//Cell below**
];
};
**//Get the index position numbers of the 4 cells to the top, right, left**
**//and bottom of the sprite**
let surroundingIndexNumbers = surroundingCrossCells(index, world.widthInTiles);
**//Find all the tile gid numbers that match the surrounding index numbers**
let surroundingTileGids = surroundingIndexNumbers.map(index => {
return mapArray[index];
});
**//`directionList` is an array of 4 string values that can be either**
**//"up", "left", "right", "down" or "none", depending on**
**//whether there is a cell with a valid gid that matches that direction**
let directionList = surroundingTileGids.map((gid, i) => {
**//The possible directions**
let possibleDirections = ["up", "left", "right", "down"];
**//If the direction is valid, choose the matching string**
**//identifier for that direction. Otherwise, return "none"**
if (gid === validGid) {
return possibleDirections[i];
} else {
return "none";
}
});
**//We don't need "none" in the list of directions, so**
**//let's filter it out (it’s just a placeholder)**
let filteredDirectionList = directionList.filter(direction => direction != "none");
**//Return the filtered list of valid directions**
return filteredDirectionList;
}
现在让我们看看这实际上是如何工作的！
精灵周围的瓷砖
validDirections 函数做的第一件事是找出哪些地图图块围绕着 sprite。一个名为 surroundingCrossCells 的函数使用 sprite 在 map 数组中的索引号来解决这个问题。它返回一个由四个地图索引号组成的数组，分别代表 sprite 上方、左侧、右侧和下方的单元格。
let surroundingCrossCells = (index, widthInTiles) => {
return [
index - widthInTiles, **//Cell above**
index - 1, **//Cell to the left**
index + 1, **//Cell to the right**
index + widthInTiles, **//Cell below**
];
};
let surroundingIndexNumbers =
surroundingCrossCells(index, world.widthInTiles);

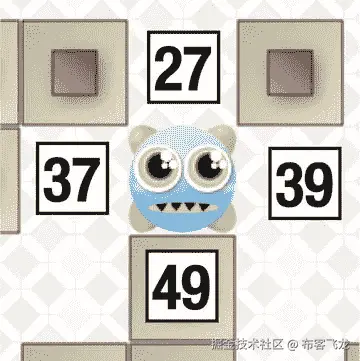

图 5-2 显示了这些单元格相对于精灵的位置，以及它们匹配的贴图数组索引号。在这个例子中，迷宫的每一行有 11 个单元，怪物精灵的位置索引号是 38。精灵周围的贴图数组索引号从顶部开始顺时针方向依次为 27、39、49 和 37。
图 5-2。找到精灵周围的单元格
我们现在有一个名为 surroundingIndexNumbers 的数组，它告诉我们 sprite 周围单元格的索引号。但这还不够。我们还需要知道这些像元的 gid 值是多少，这样我们就知道它们包含哪种类型的图块。请记住，我们希望允许精灵移动到空瓷砖，但防止它移动到墙砖。所以下一步就是使用这些索引号来精确地找出在这些位置上的瓷砖精灵。让我们将 surroundingIndexNumbers 映射到一个新数组，该数组告诉我们这些单元格的实际 gid 编号。以下是如何:
let surroundingTileGids = surroundingIndexNumbers.map(index => {
return mapArray[index];
});

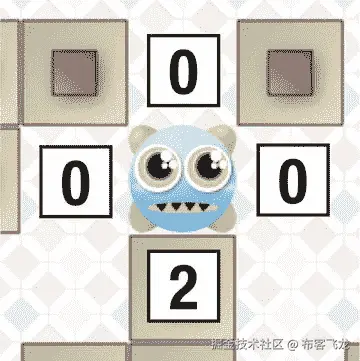

例如，图 5-2 、27、39、49 和 35 中的索引号现在将映射到包含以下 gid 值的新数组:0、0、2 和 0。数字 0 代表一间空牢房，数字 2 代表一面墙。图 5-3 说明了这一点。
图 5-3。通过获取其 gid 编号，找出周围单元格中的瓷砖类型
有效方向
下一步是给 sprite 可以移动到的四个可能方向中的每一个赋予方向名称，作为字符串。方向名称可以是以下任何一种:“向上”“左”、“右”、“下”或“无”以下代码将我们的 surroundingTileGids 数组映射到一个名为 directionList 的新数组，该数组包含这些方向字符串。
let directionList = surroundingTileGids.map((gid, i) => {
**//The possible directions**
let possibleDirections = ["up", "left", "right", "down"];
**//If the direction is valid, choose the matching string**
**//identifier for that direction. Otherwise, return "none"**
if (gid === validGid) {
return possibleDirections[i];
} else {
return "none";
}
});

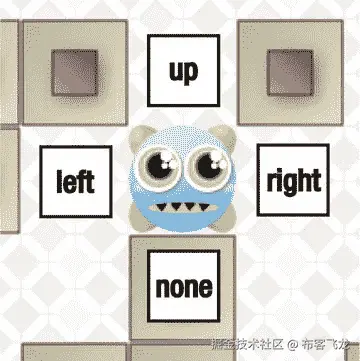

任何无效的 gid 都被赋予方向名“none”图 5-4 展示了 directionList 函数产生的结果数组。
图 5-4。找到方向名称
我们实际上并不需要“none”值，所以让我们把它过滤掉(它只是作为一个占位符):
let filteredDirectionList = directionList.filter(direction => {
return direction != "none"
});
filteredDirectionList 现在是我们的最终数组，它包含精灵可以移动的所有有效方向:
["up", "left", "right"]
(或者，如果精灵被完全包围，这个数组将会是空的——但是我们将会实现它！)
这个数组由 validDirections 函数返回，它完成了寻路过程中的第一个主要步骤。
怪物能改变方向吗？
实际上在地图上只有特定的地方怪物应该改变他们的方向。
-
当他们在十字路口时。
-
如果他们在死胡同里。
-
或者他们是否被四面的墙困住(在这种情况下，他们应该完全停止移动)。

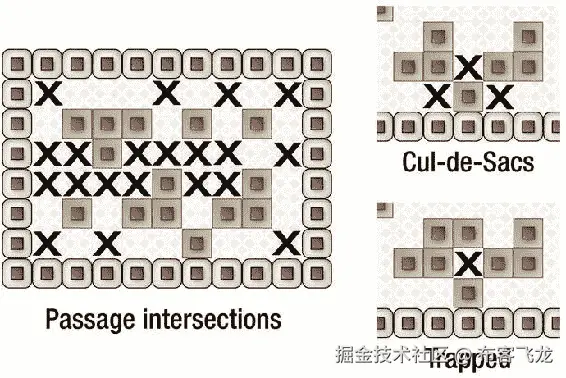

图 5-5 中的 X 标记了这三个地图条件在我们正在使用的迷宫中的位置。
图 5-5。找到方向名称
如果怪物不在符合其中一个条件的地图位置，他们会继续他们当前的方向。
很容易搞清楚这些怪物目前的地图位置类型是什么。如果在 validDirections 数组中没有元素，那么您知道 sprite 被捕获了。
let trapped = validDirections.length === 0;
如果 validDirections 数组中只有一个元素，就知道 sprite 在死胡同中。
let inCulDeSac = validDirections.length === 1;
这些都很简单，但是现在我们如何知道一个精灵是否在一个十字路口呢？首先，问问自己，“什么是通道路口？”仔细看看图 5-5 ，问问你自己如果一个精灵在任何标有 x 的地图位置，那么在 validDirections 数组中会有什么值。对，没错！通道交叉点将总是包含值“左”或“右”和“上”或“下”图 5-6 说明了这一点。

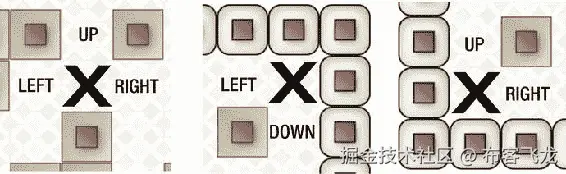

图 5-6。通道交点总是包含一个左/右值和一个上/下值
下面是如何用代码来表达这一点:
let up = validDirections.find(x => x === "up"),
down = validDirections.find(x => x === "down"),
left = validDirections.find(x => x === "left"),
right = validDirections.find(x => x === "right"),
atIntersection = (up || down) && (left || right);
如果一个 Intersection 为真，你就知道这个精灵在一个标有 x 的通道交叉点上。
我们现在知道如何分辨一个精灵是被困在死胡同里，还是在十字路口。所以让我们把这些代码打包成一个更大的函数，叫做 canChangeDirection。如果这些条件中的任何一个为真，它将返回 true，否则返回 false。
function canChangeDirection(validDirections = []) {
**//Is the sprite in a dead-end (cul de sac.) This will be true if there's only**
**//one element in the `validDirections` array**
let inCulDeSac = validDirections.length === 1;
**//Is the sprite trapped? This will be true if there are no elements in**
**//the `validDirections` array**
let trapped = validDirections.length === 0;
**//Is the sprite in a passage? This will be `true` if the the sprite**
**//is at a location that contain the values**
**//"left" or "right" and "up" or "down"**
let up = validDirections.find(x => x === "up"),
down = validDirections.find(x => x === "down"),
left = validDirections.find(x => x === "left"),
right = validDirections.find(x => x === "right"),
atIntersection = (up || down) && (left || right);
**//Return `true` if the sprite can change direction or `false` if it can't**
return trapped || atIntersection || inCulDeSac;
}
现在我们有了一种方法来判断一个精灵是否在一个可以改变方向的地图位置，让我们看看如何给它一个新的随机方向。
选择一个随机的方向
现在我们知道了精灵的有效方向，我们要做的就是随机选择一个。randomDirection 函数从 validDirections 数组中随机返回一个字符串:“up”、“left”、“right”或“down”如果没有有效的方向，这意味着精灵在所有的边上都被陷印，函数返回字符串“陷印”下面是实现这一点的 randomDirection 数组:
function randomDirection(sprite, validDirections = []) {
**//The `randomInt` helper function returns a random integer between a minimum**
**//and maximum value**
let randomInt = (min, max) => {
return Math.floor(Math.random() * (max - min + 1)) + min;
};
**//Is the sprite trapped?**
let trapped = validDirections.length === 0;
**//If the sprite isn't trapped, randomly choose one of the valid**
**//directions. Otherwise, return the string "trapped"**
if (!trapped) {
return validDirections[randomInt(0, validDirections.length - 1)];
} else {
return "trapped"
}
}
将方向字符串转换为速度数字
我们现在知道精灵应该朝哪个方向移动。但是，为了使该信息对移动精灵有用，我们需要将方向字符串转换成表示精灵速度的数字。一个名为 directionToVelocity 的函数完成了这项工作:它返回一个具有 vx 和 vy 属性的对象，这些属性对应于精灵应该移动的方向。
function directionToVelocity(direction = "", speed = 0) {
switch (direction) {
case "up":
return {
vy: -speed,
vx: 0
}
break;
case "down":
return {
vy: speed,
vx: 0
};
break;
case "left":
return {
vx: -speed,
vy: 0
};
break;
case "right":
return {
vx: speed,
vy: 0
};
break;
default:
return {
vx: 0,
vy: 0
};
}
};
如果怪物的方向是“被困”，默认情况下将被触发，代表怪物速度的 vx 和 vy 值将为零。
若要使精灵移动，请用这些值更新精灵的速度:
let velocity = directionToVelocity(monster.direction, monster.speed);
monster.vx = velocity.vx;
monster.vy = velocity.vy;
然后将它们应用到精灵的当前位置:
monster.x += monster.vx;
monster.y += monster.vy;
这就是如何让一个怪物在迷宫中随机移动！
猎杀外星人
随机移动怪物是一个好的开始，但对于一个更具挑战性的游戏，你会希望你的怪物主动寻找并追捕玩家角色。运行本章源文件中的 closestDirection.html 文件，获得这样一个系统的交互示例，如图 5-7 所示。

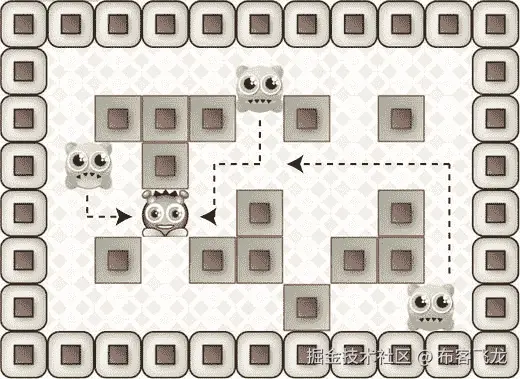

图 5-7。怪物总是选择离玩家角色最近的方向
无论他们在迷宫的哪个位置，怪物们总是会选择向更接近玩家角色的方向移动。
计算向量
要做到这一点，你需要知道怪物的四个可能方向中的哪一个最接近外星人。第一步是在怪物和外星人的中心点之间画一个矢量。矢量只是一条看不见的数学线，在它的许多用途中，可以用来计算两个精灵之间的距离和角度。向量由两个值 vx 和 vy 表示，您可以像这样计算两个精灵之间的向量:
let vx = spriteTwo.centerX - spriteOne.centerX,
vy = spriteTwo.centerY - spriteOne.centerY;
vx 告诉我们 X 轴上物体之间的距离。vy 告诉我们 Y 轴上物体之间的距离。vx 和 vy 变量一起描述了对象之间的向量。

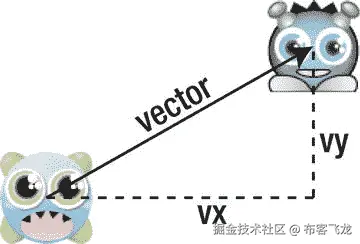

向量只是一条线的数学表示——你实际上看不到它显示在屏幕上。但是，如果你能看到它，它可能看起来像图 5-8 中两个精灵中心之间的黑色对角线。
图 5-8。矢量可以帮助你计算出两个精灵之间的距离和角度

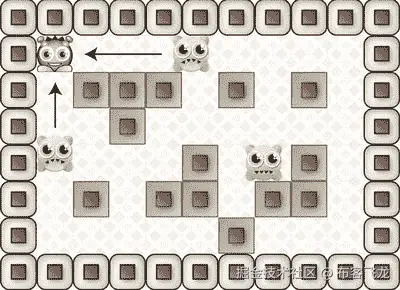

为了让怪物猎杀外星人，我们必须在水平或垂直方向移动它，使它和外星人之间的距离达到最大值。为什么会这样？看看图 5-9 。

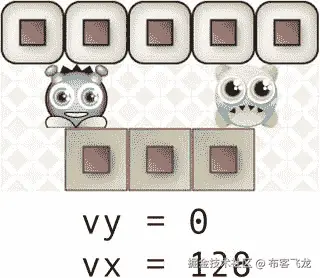

图 5-9。沿着精灵之间距离最大的轴移动怪物
很明显，怪物要想靠近玩家，应该选择沿着 X 轴的左方向。然而，X 轴也是物体之间距离最大的轴。不直观，但真实！
现在我们知道了这一点，我们可以使用一个简单的 if/else 语句来告诉我们哪个方向是离目标最近的方向:“上”、“下”、“左”或“右”。这里有一个名为 closest 的函数，它将所有这些打包并为我们返回正确的值:
let closest = () => {
**//Plot a vector between spriteTwo and spriteOne**
let vx = spriteTwo.centerX - spriteOne.centerX,
vy = spriteTwo.centerY - spriteOne.centerY;
**//If the distance is greater on the X axis...**
if (Math.abs(vx) >= Math.abs(vy)) {
**//Try left and right**
if (vx <= 0) {
return "left";
} else {
return "right";
}
}
**//If the distance is greater on the Y axis...**
else {
**//Try up and down**
if (vy <= 0) {
return "up"
} else {
return "down"
}
}
};
现在让我们看看如何将它与我们现有的代码集成起来。
寻找最近的方向
打开本章源文件中的 closesestDirection.js 文件，您会在 play 函数(游戏循环)中找到这段代码，它负责移动怪物并选择它们的新方向。除了第 4 步之外，它与我们在本章开始时使用的代码完全相同。
monsters.forEach(monster => {
**//1\. Is the monster directly centered over a map tile cell?**
if (isCenteredOverCell(monster)) {
**//2\. Yes, it is, so find out which are valid directions to move.**
**//`validDirections` returns an array which can include any**
**//of these string values: "up", "right", "down", "left" or "none"**
monster.validDirections = validDirections(
monster, wallMapArray, 0, world
);
**//3\. Can the monster change its direction?**
if (canChangeDirection(monster.validDirections)) {
**//4\. If it can, choose the closest direction to the alien**
monster.direction = closestDirection(monster, alien, monster.validDirections);
}
**//5\. Use the monster's direction and speed to find its new velocity**
let velocity = directionToVelocity(monster.direction, monster.speed);
monster.vx = velocity.vx;
monster.vy = velocity.vy;
}
**//6\. Move the monster**
monster.x += monster.vx;
monster.y += monster.vy;
唯一的新代码行是这一行:
monster.direction = **closestDirection(monster, alien, monster.validDirections)**;
一个名为 closestDirection 的新功能负责计算并返回怪物最接近外星人的有效方向。如果没有与最近方向匹配的有效方向，它会选择一个随机方向。下面是完成所有这些工作的完整 closestDirection 函数:
function closestDirection(spriteOne, spriteTwo, validDirections = []) {
**//A helper function to find the closest direction**
let closest = () => {
**//Plot a vector between spriteTwo and spriteOne**
let vx = spriteTwo.centerX - spriteOne.centerX,
vy = spriteTwo.centerY - spriteOne.centerY;
**//If the distance is greater on the X axis...**
if (Math.abs(vx) >= Math.abs(vy)) {
**//Try left and right**
if (vx <= 0) {
return "left";
} else {
return "right";
}
}
**//If the distance is greater on the Y axis...**
else {
**//Try up and down**
if (vy <= 0) {
return "up"
} else {
return "down"
}
}
};
**//The closest direction that's also a valid direction**
let closestValidDirection = validDirections.find(x => x === closest());
**//The `randomInt` helper function returns a random**
**//integer between a minimum and maximum value**
let randomInt = (min, max) => {
return Math.floor(Math.random() * (max - min + 1)) + min;
};
**//Is the sprite trapped?**
let trapped = validDirections.length === 0;
**//If the sprite isn't trapped, choose the closest direction**
**//from the `validDirections` array. If there's no closest valid**
**//direction, then choose a valid direction at random**
if (!trapped) {
if (closestValidDirection) {
return closestValidDirection;
} else {
return validDirections[randomInt(0, validDirections.length - 1)];
}
} else {
return "trapped"
}
}
这个函数的工作方式是首先在两个精灵之间绘制一个向量，然后计算出哪个方向最接近猎人 spriteOne 到达目标 spriteTwo。该代码检查该方向是否也在 validDirections 数组中。如果是，则选择最近的方向，如果不是，则选择新的随机方向。
这个系统运行良好，但有一个小问题:怪物知道哪个方向离外星人最近，即使他们的视线被迷宫墙挡住了。也许怪物们在用声音来探测外星人的位置，用心灵感应来交流，或者，不太可能，他们真的很聪明？从美学角度来看，这个系统是可行的——它看起来是正确的，并且是一个具有挑战性的游戏。但是你可能想创建一个游戏，在这个游戏中，怪物们只有在能够真正看到没有墙壁阻挡的外星人时才会做出反应。我们可以通过使用一种叫做视线的基本游戏设计技术来实现这个特性。
视线
你如何判断一个精灵是否能看到另一个精灵？在两个精灵之间画一个向量，然后沿着向量在均匀间隔的点上检查障碍物。如果矢量是完全无障碍的，那么你知道你有两个精灵之间的直接视线。
运行本章源文件中的 lineOfSight.html 文件进行交互示例，如图 5-10 所示。在屏幕上拖放不同组合的外星人、怪物和墙壁精灵。一条红线在怪物和外星人之间延伸，代表视线。如果视线通畅，小精灵之间的界线变暗，怪物张开嘴。
图 5-10。检查两个精灵之间的视线
其工作方式是沿着两个精灵之间的向量(线)不可见地放置一系列点。如果这些点中的任何一个接触到一个盒子，那么你就知道视线被挡住了。如果这些点都没有接触到任何一个盒子，那么精灵之间就有一条清晰的视线。图 5-11 对此进行了说明。
图 5-11。沿线标绘点，并检查每个点是否与方框发生碰撞
让我们一步一步地浏览一下您需要编写的代码。
计算向量
第一步是在两个精灵的中心绘制一个向量。
let vx = spriteTwo.centerX - spriteOne.centerX,
vy = spriteTwo.centerY - spriteOne.centerY;
接下来，我们需要找出向量的长度，以像素为单位。向量的长度被称为它的大小，你可以这样算出来:
let magnitude = Math.sqrt(vx * vx + vy * vy);
我们想要沿着这个向量在均匀间隔的位置上绘制点。为了帮助我们做到这一点，让我们创建一个名为 segment 的变量来确定这些点之间的距离。
let segment = spriteOne.width;
通常你不希望点与点之间的距离小于你最小的精灵的宽度或高度。这是因为如果点之间的空间太大，点碰撞测试可能会跳过并错过较小的障碍精灵。
现在我们知道了精灵之间向量的长度，也知道了碰撞点之间每一段的长度，我们可以计算出我们需要使用多少碰撞点。
let numberOfPoints = magnitude / segment;
例如，如果向量的大小是 256 个像素，每个线段的长度是 64 个像素，那么点数将是 4。
寻找碰撞点的位置
我们现在有足够的信息来计算碰撞点在向量上的 x/y 位置。我们将借助一个名为 points 的函数来实现这一点，该函数返回一个包含具有 x 和 y 属性的对象的数组。我们将能够使用点对象的数组来测试每个点和障碍物之间的碰撞。下面是创建点对象数组的点函数:
let points = () => {
**//Initialize an array that is going to store all our points**
**//along the vector**
let arrayOfPoints = [];
**//Create a point object for each segment of the vector and**
**//store its x/y position as well as its index number on**
**//the map array**
for (let i = 1; i <= numberOfPoints; i++) {
**//Calculate the new magnitude for this iteration of the loop**
let newMagnitude = segment * i;
**//Find the unit vector**
let dx = vx / magnitude,
dy = vy / magnitude;
**//Use the unit vector and newMagnitude to figure out the x/y**
**//position of the next point in this loop iteration**
let x = spriteOne.centerX + dx * newMagnitude,
y = spriteOne.centerY + dy * newMagnitude;
**//Push a point object with x and y properties into the `arrayOfPoints`**
arrayOfPoints.push({x, y});
}
**//Return the array of point objects**
return arrayOfPoints;
};
points 函数的核心是一个循环，它可以为任意数量的点创建点对象。循环做的第一件事是通过将循环索引值乘以 segment 的值来创建一个新的 Magnitude 值。
let newMagnitude = segment * i;
如果有四个点，并且每个线段的宽度是 64 个像素，则在循环的每次迭代中，newMagnitude 将具有值 64、128、194 和 256。
接下来的两行代码算出了单位向量是什么，由变量名 dx 和 dy 表示。
let dx = vx / magnitude,
dy = vy / magnitude;
单位向量(也称为归一化向量)只是小精灵之间主向量的一个微小的缩小版本，长度不到一个像素。它指向与主向量相同的方向，但是因为它是向量可能的最小尺寸，我们可以用它来创建不同长度的新向量。
你可以在本书的配套书籍中找到完整的矢量数学初学者指南，【HTML5 和 JavaScript 的高级游戏设计 (Apress，2015)。它非常详细地解释了所有这些概念，并提供了大量如何在游戏开发中使用它们的实际例子。
将单位矢量乘以新的星等，并将结果加到 spriteOne 的位置上，将得到矢量上各点的 x/y 位置。
let x = spriteOne.centerX + dx * newMagnitude,
y = spriteOne.centerY + dy * newMagnitude;
图 5-12 显示了如果有四个 numberOfPoints 并且段宽度为 64 像素，那么循环的每次迭代看起来会是什么样子。
图 5-12。找出向量上每个点的位置
这些点的 x/y 值存储在 point 对象中，并被推入一个名为 arrayOfPoints 的数组中。
arrayOfPoints.push({x, y});
当循环结束时，arrayOfPoints 将包含一个对象列表，这些对象的 x 和 y 属性与我们在上一步中计算的 x 和 y 值相匹配。points 函数返回此数组:
return arrayOfPoints;
我们现在可以像这样调用 points 函数来访问这个数组:
points()
这将动态地重新计算并返回新的点数数组，只要我们在游戏中需要它们。
测试与障碍物碰撞的点
我们现在需要一些方法来弄清楚这些点中是否有任何一个碰到了障碍。我们可以使用名为 hitTestPoint 的基本几何碰撞函数来检查具有 x/y 属性的单点对象是否与矩形 sprite 相交。如果有冲突，hitTestPoint 返回 true，如果没有冲突，返回 false。
let hitTestPoint = (point, sprite) => {
**//Find out if the point's position is inside the area defined**
**//by the sprite's left, right, top and bottom sides**
let left = point.x > sprite.x,
right = point.x < (sprite.x + sprite.width),
top = point.y > sprite.y,
bottom = point.y < (sprite.y + sprite.height);
**//If all the collision conditions are met, you know the**
**//point is intersecting the sprite**
return left && right && top && bottom;
};
我们现在可以使用 hitTestPoint 来检查每个点和每个可能阻挡视线的障碍物精灵之间的碰撞。以下是如何:
let noObstacles = points().every(point => {
return obstacles.every(obstacle => {
return !(hitTestPoint(point, obstacle))
});
});
如果 noObstacles 是真的，那么我们知道视线是清晰的。
视线功能
让我们将前几节学到的所有技术放在一起，构建一个可重用的视线函数，如果两个精灵之间有清晰的视线，该函数将返回 true，如果没有，则返回 false。下面是你如何在游戏代码中使用它:
monster.lineOfSight = lineOfSight(
monster, **//Sprite one**
alien, **//Sprite two**
boxes, **//An array of obstacle sprites**
16 **//The distance between each collision point**
);
第四个参数确定碰撞点之间的距离。为了获得更好的性能，请将该值设置为一个较大的值，直至达到最小 sprite 的最大宽度(如 64 或 32)。要获得更高的精度，请使用较小的数字。
你可以使用视线值来决定如何改变游戏中的某些东西。在 lineOfSight.html 示例文件中，它用于打开怪物的嘴，并增加两个精灵之间连接线的 alpha 值。
if (monster.lineOfSight) {
monster.show(monster.states.angry)
line.alpha = 1;
} else {
monster.show(monster.states.normal)
line.alpha = 0.3;
}
(查看 lineOfSight.js 文件中的源代码，了解如何工作的完整细节，尤其是如何初始化怪物的不同状态。)
这是完整的视线功能。
function lineOfSight(
spriteOne, **//The first sprite, with `centerX` and `centerY` properties**
spriteTwo, **//The second sprite, with `centerX` and `centerY` properties**
obstacles, **//An array of sprites which act as obstacles**
segment = 32 **//The distance between collision points**
) {
**//Plot a vector between spriteTwo and spriteOne**
let vx = spriteTwo.centerX - spriteOne.centerX,
vy = spriteTwo.centerY - spriteOne.centerY;
**//Find the vector's magnitude (its length in pixels)**
let magnitude = Math.sqrt(vx * vx + vy * vy);
**//How many points will we need to test?**
let numberOfPoints = magnitude / segment;
**//Create an array of x/y points, separated by 64 pixels, that**
**//extends from `spriteOne` to `spriteTwo`**
let points = () => {
**//Initialize an array that is going to store all our points**
**//along the vector**
let arrayOfPoints = [];
**//Create a point object for each segment of the vector and**
**//store its x/y position as well as its index number on**
**//the map array**
for (let i = 1; i <= numberOfPoints; i++) {
**//Calculate the new magnitude for this iteration of the loop**
let newMagnitude = segment * i;
**//Find the unit vector**
let dx = vx / magnitude,
dy = vy / magnitude;
**//Use the unit vector and newMagnitude to figure out the x/y**
**//position of the next point in this loop iteration**
let x = spriteOne.centerX + dx * newMagnitude,
y = spriteOne.centerY + dy * newMagnitude;
**//Push a point object with x and y properties into the `arrayOfPoints`**
arrayOfPoints.push({x, y});
}
**//Return the array of point objects**
return arrayOfPoints;
};
**//Test for a collision between a point and a sprite**
let hitTestPoint = (point, sprite) => {
**//Find out if the point's position is inside the area defined**
**//by the sprite's left, right, top and bottom sides**
let left = point.x > sprite.x,
right = point.x < (sprite.x + sprite.width),
top = point.y > sprite.y,
bottom = point.y < (sprite.y + sprite.height);
**//If all the collision conditions are met, you know the**
**//point is intersecting the sprite**
return left && right && top && bottom;
};
**//The `noObstacles` function will return `true` if all the tile**
**//index numbers along the vector are `0`, which means they contain**
**//no obstacles. If any of them aren't `0`, then the function returns**
**//`false` which means there's an obstacle in the way**
let noObstacles = points().every(point => {
return obstacles.every(obstacle => {
return !(hitTestPoint(point, obstacle))
});
});
**//Return the true/false value of the collision test**
return noObstacles;
}
现在你知道如何判断两个精灵之间是否有清晰的视线了。而且，你也知道如何让精灵在迷宫环境中导航。你需要学习的最后一件事是如何结合这两种技术——别担心，这比你想象的要容易得多！
基于瓷砖的视线
运行本章源文件中的 tileBasedLineOfSight.html 文件，获得如何在基于瓷砖的迷宫环境中实现视线寻路系统的工作示例。在这个例子中，怪物们只有在一条通道上没有障碍的情况下才会追逐外星人，如图 5-13 所示。
图 5-13。怪物只有在看到外星人时才会追逐它
我们将对我们的视线系统进行两项修改，使其在基于瓷砖的迷宫环境中工作良好:
-
我们将使用基于瓷砖的碰撞而不是基于几何体的碰撞来检查精灵之间的向量上是否有任何点接触到任何墙壁。
-
我们将限制精灵之间的向量为直角。这意味着我们只允许 0 度、90 度或 180 度的角度来测试视线。
让我们看看如何添加这两个新特性，然后使用它们来构建一个新的 tileBaseLineOfSight 函数。
基于图块的碰撞
在迷宫游戏环境中使用基于图块的碰撞系统的优点是非常高效。在一个大型游戏中，您可以同时进行数百个基于图块的碰撞测试，而不会有任何明显的性能影响。基于几何的碰撞更加数学化，所以；尽管它可能非常精确，但是您要付出性能代价。
在我们之前的视线示例中，我们使用了一个名为 hitTestPoint 的基于几何的碰撞函数，该函数检查一个点是否在矩形区域内。如何使用基于瓷砖的碰撞来测试一个点和一个精灵之间的碰撞？我们需要测试一个点的贴图数组索引号是否对应于我们想要测试碰撞的精灵的贴图数组索引号。这意味着我们需要将每个点的 x/y 位置号转换成地图数组索引号。我们已经知道如何去做，使用一个叫做 getIndex 的函数，你在第三章中已经学会了:
function getIndex(x, y, tilewidth, tileheight, mapWidthInTiles) {
**//Convert pixel coordinates to map index coordinates**
let index = {};
index.x = Math.floor(x / tilewidth);
index.y = Math.floor(y / tileheight);
**//Return the index number**
return index.x + (index.y * mapWidthInTiles);
};
如果你有一个点的数组，所有的点都有与它们在地图上的位置相对应的索引号，你就知道它们会与任何有相同索引号的物体发生碰撞。然后，您可以通过使用该点的索引号来查找该位置的像元的 gid 值，从而准确地找出该点与什么对象发生碰撞。
mapArray[point.index]
如果该点的 gid 号与您感兴趣的对象的 gid 号相匹配，那么您就遇到了冲突。
对于视线碰撞测试，您特别要寻找与不包含任何障碍物的细胞的碰撞。在我们在本书中使用的例子中，所有没有障碍物的空单元的 gid 数都是 0。这意味着您可以遍历视线向量中的每个点，如果它们的索引号都对应于 gid 值 0，那么您就知道没有冲突。
let noObstacles = points().every(point => {
return mapArray[point.index] === 0
});
在上面的例子中，如果 noObstacles 返回 true，那么你就有一个清晰的视线。您将提前看到这一小段代码是如何用于我们完整的基于图块的碰撞系统的。但首先，我们如何限制我们的视线测试只允许直角？
限制角度
在我们之前的视线例子中，怪物精灵拥有 360 度的视野。在迷宫游戏的例子中，怪物的视线被限制在直角。这意味着怪物看不到对角线上的拐角；他们只能看到正前方的东西。这对玩家来说更容易一点，也有助于更自然的迷宫游戏体验。
在我们找到如何实现它之前，让我们先找到如何计算一个向量(一条线)的角度。如你所知，向量由两个值定义:vx 和 vy。这是我们用来在两个精灵之间绘制矢量的代码:
let vx = spriteTwo.centerX - spriteOne.centerX,
vy = spriteTwo.centerY - spriteOne.centerY;
你可以用这个简单的公式计算出这个向量的角度，单位是度:
let angle = Math.atan2(vy, vx) * 180 / Math.PI;
限制视线角度的第一步是创建一个包含所有有效角度的数组。例如，要将角度限制为 90 度，请使用这些角度:
let angles = [90, -90, 0, 180, -180];
下一步是创建一个函数，将向量的角度与数组中的角度进行比较。如果匹配，函数返回 true，如果不匹配，函数返回 false。这里有一个 validAngle 函数可以做到这一点:
let validAngle = (vx, vy, angles) => {
**//Find the angle of the vector between the two sprites**
let angle = Math.atan2(vy, vx) * 180 / Math.PI;
**//If the angle matches one of the valid angles, return**
**//`true`, otherwise return `false`**
if (angles.length !== 0) {
return angles.some(x => x === angle);
} else {
return true;
}
};
现在让我们看看如何使用这些新技术来构建一个可重用的基于图块的视线功能。
tileBasedLineOfSight 函数
这是新的 tileBasedLineOfSight 函数，它实现了基于图块的碰撞，并将角度限制为 90 度。你将提前学习如何在游戏中使用它。
function tileBasedLineOfSight(
spriteOne, **//The first sprite, with `centerX` and `centerY` properties**
spriteTwo, **//The second sprite, with `centerX` and `centerY` properties**
mapArray, **//The tile map array**
world, **//The `world` object that contains the `tilewidth**
**//`tileheight` and `widthInTiles` properties**
emptyGid = 0, **//The Gid that represents and empty tile, usually `0`**
segment = 32, **//The distance between collision points**
angles = [] **//An array of angles to which you want to**
**//restrict the line of sight**
) {
**//Plot a vector between spriteTwo and spriteOne**
let vx = spriteTwo.centerX - spriteOne.centerX,
vy = spriteTwo.centerY - spriteOne.centerY;
**//Find the vector's magnitude (its length in pixels)**
let magnitude = Math.sqrt(vx * vx + vy * vy);
**//How many points will we need to test?**
let numberOfPoints = magnitude / segment;
**//Create an array of x/y points that**
**//extends from `spriteOne` to `spriteTwo`**
let points = () => {
**//Initialize an array that is going to store all our points**
**//along the vector**
let arrayOfPoints = [];
**//Create a point object for each segment of the vector and**
**//store its x/y position as well as its index number on**
**//the map array**
for (let i = 1; i <= numberOfPoints; i++) {
**//Calculate the new magnitude for this iteration of the loop**
let newMagnitude = segment * i;
**//Find the unit vector**
let dx = vx / magnitude,
dy = vy / magnitude;
**//Use the unit vector and newMagnitude to figure out the x/y**
**//position of the next point in this loop iteration**
let x = spriteOne.centerX + dx * newMagnitude,
y = spriteOne.centerY + dy * newMagnitude;
**//The getIndex function converts x/y coordinates into**
**//map array index positon numbers**
let getIndex = (x, y, tilewidth, tileheight, mapWidthInTiles) => {
**//Convert pixel coordinates to map index coordinates**
let index = {};
index.x = Math.floor(x / tilewidth);
index.y = Math.floor(y / tileheight);
**//Return the index number**
return index.x + (index.y * mapWidthInTiles);
};
**//Find the map index number that this x and y point corresponds to**
let index = getIndex(
x, y,
world.tilewidth,
world.tileheight,
world.widthInTiles
);
**//Push the point into the `arrayOfPoints`**
arrayOfPoints.push({
x, y, index
});
}
**//Return the array**
return arrayOfPoints;
};
**//The tile-based collision test.**
**//The `noObstacles` function will return `true` if all the tile**
**//index numbers along the vector are `0`, which means they contain**
**//no walls. If any of them aren't 0, then the function returns**
**//`false` which means there's a wall in the way**
let noObstacles = points().every(point => {
return mapArray[point.index] === emptyGid
});
**//Restrict the line of sight to right angles only**
**//(we don't want to use diagonals)**
let validAngle = () => {
**//Find the angle of the vector between the two sprites**
let angle = Math.atan2(vy, vx) * 180 / Math.PI;
**//If the angle matches one of the valid angles, return**
**//`true`, otherwise return `false`**
if (angles.length !== 0) {
return angles.some(x => x === angle);
} else {
return true;
}
};
**//Return `true` if there are no obstacles and the line of sight**
**//is at a 90 degree angle**
if (noObstacles === true && validAngle() === true) {
return true;
} else {
return false;
}
}
而那就是瓷砖为主的视线——解决了！
摘要
开始寻路时你需要知道的所有基础知识都在这一章里。您已经学习了如何分析和解释精灵所处的环境，以及如何使用这些信息来决定精灵应该向哪个方向移动。它应该选择一个随机的方向，还是一个最接近目标的方向？你还学到了每个游戏开发者都需要知道的最重要的技术之一:如何确定视线。现在，您知道了如何在基于几何体和基于图块的碰撞环境中使用视线。正如你将在前面的章节中看到的，所有这些技能不仅对寻路有用，也是构建初级人工智能的基础。当然，你可以在你的等轴游戏地图上使用同样的技术！
你在这一章学到的技能将带你走得很远，但是还有一个更重要的寻路技能你需要知道:如何找到两点之间的最短路径。这就是下一章要讲的！
