安卓游戏入门指南（六）
十、OpenGL ES：走向 3D
超级跳线工作得相当好，与 2D OpenGL ES 渲染引擎。现在是全 3D 的时候了。当我们定义视图截锥和精灵的顶点时，我们实际上已经在 3D 空间中工作了。在后一种情况下，每个顶点的 z 坐标默认设置为 0。与 2D 渲染的区别其实并不是很大:
- 顶点不仅有 x 和 y 坐标，还有一个 z 坐标。
- 使用透视投影代替正投影。离相机越远的物体看起来越小。
- 旋转、平移和缩放等变换在 3D 中有更多的自由度。我们现在可以在所有三个轴上自由移动顶点，而不仅仅是在 x-y 平面上移动顶点。
- 我们可以在 3D 空间中定义一个任意位置和方向的摄像机。
- 我们渲染物体的三角形的顺序现在很重要。离摄像机较远的对象必须与离摄像机较近的对象重叠。
最好的事情是，我们已经在我们的框架中为所有这些奠定了基础。为了实现 3D，我们只需要稍微调整几个职业。
在开始之前
和前几章一样，我们将在这一章写几个例子。我们将遵循与之前相同的路线，通过一个显示示例列表的启动活动。我们将重用在前三章中创建的整个框架，包括 GLGame、GLScreen、Texture 和 Vertices 类。
本章的 starter 活动称为 gl3 dbasic starter。我们可以重用第七章中的 GLBasicsStarter 活动的代码，只需将我们将要运行的示例类的包名改为 com.badlogic.androidgames.gl3d。我们还必须再次以<活动>元素的形式将每个测试添加到清单中。我们所有的测试都将在固定的横向方向上运行，我们将根据< activity >元素来指定。
每个测试都是 GLGame 抽象类的一个实例，实际的测试逻辑是以测试的 GLGame 实现中包含的 GLScreen 实例的形式实现的，如第九章所示。为了节省篇幅，我们将只展示 GLScreen 实例的相关部分。每个测试的 GLGame 和 GLScreen 实现的命名约定也是 XXXTest 和 XXXScreen。
三维顶点
在第七章中，你了解到一个顶点有几个属性:
- 位置
- 颜色(可选)
- 纹理坐标(可选)
我们创建了一个名为 Vertices 的助手类，它为我们处理所有的脏细节。我们将顶点位置限制为只有 x 和 y 坐标。要实现 3D，我们需要做的就是修改 Vertices 类，使其支持 3D 顶点位置。
顶点 3:存储 3D 位置
让我们编写一个名为 Vertices3 的新类，基于我们原来的 Vertices 类来处理 3D 顶点。清单 10-1 显示了代码。
***清单 10-1。***Vertices3.java，现在多了坐标
package com.badlogic.androidgames.framework.gl;
import java.nio.ByteBuffer;
import java.nio.ByteOrder;
import java.nio.IntBuffer;
import java.nio.ShortBuffer;
import javax.microedition.khronos.opengles.GL10;
import com.badlogic.androidgames.framework.impl.GLGraphics;
public class Vertices3 {
final GLGraphics glGraphics;
final boolean hasColor;
final boolean hasTexCoords;
final int vertexSize;
final IntBuffer vertices;
final int [] tmpBuffer;
final ShortBuffer indices;
public Vertices3(GLGraphics glGraphics,int maxVertices,int maxIndices,
boolean hasColor,boolean hasTexCoords) {
this .glGraphics = glGraphics;
this .hasColor = hasColor;
this .hasTexCoords = hasTexCoords;
this .vertexSize = (3 + (hasColor ? 4 : 0) + (hasTexCoords ? 2 : 0)) * 4;
this .tmpBuffer =new int [maxVertices * vertexSize / 4];
ByteBuffer buffer = ByteBuffer.*allocateDirect*(maxVertices * vertexSize);
buffer.order(ByteOrder.*nativeOrder*());
vertices = buffer.asIntBuffer();
if (maxIndices > 0) {
buffer = ByteBuffer.*allocateDirect*(maxIndices * Short.*SIZE*/ 8);
buffer.order(ByteOrder.*nativeOrder*());
indices = buffer.asShortBuffer();
}else {
indices =null ;
}
}
public void setVertices(float [] vertices,int offset,int length) {
this .vertices.clear();
int len = offset + length;
for (int i = offset, j = 0; i < len; i++, j++)
tmpBuffer[j] = Float.*floatToRawIntBits*(vertices[i]);
this .vertices.put(tmpBuffer, 0, length);
this .vertices.flip();
}
public void setIndices(short [] indices,int offset,int length) {
this .indices.clear();
this .indices.put(indices, offset, length);
this .indices.flip();
}
public void bind() {
GL10 gl = glGraphics.getGL();
gl.glEnableClientState(GL10.*GL_VERTEX_ARRAY*);
vertices.position(0);
gl.glVertexPointer(3, GL10.*GL_FLOAT*, vertexSize, vertices);
if (hasColor) {
gl.glEnableClientState(GL10.*GL_COLOR_ARRAY*);
vertices.position(3);
gl.glColorPointer(4, GL10.*GL_FLOAT*, vertexSize, vertices);
}
if (hasTexCoords) {
gl.glEnableClientState(GL10.*GL_TEXTURE_COORD_ARRAY*);
vertices.position(hasColor ? 7 : 3);
gl.glTexCoordPointer(2, GL10.*GL_FLOAT*, vertexSize, vertices);
}
}
public void draw(int primitiveType,int offset,int numVertices) {
GL10 gl = glGraphics.getGL();
if (indices !=null ) {
indices.position(offset);
gl.glDrawElements(primitiveType, numVertices,
GL10.*GL_UNSIGNED_SHORT*, indices);
}else {
gl.glDrawArrays(primitiveType, offset, numVertices);
}
}
public void unbind() {
GL10 gl = glGraphics.getGL();
if (hasTexCoords)
gl.glDisableClientState(GL10.*GL_TEXTURE_COORD_ARRAY*);
if (hasColor)
gl.glDisableClientState(GL10.*GL_COLOR_ARRAY*);
}
}
与顶点相比，一切都保持不变，除了一些小事:
- 在构造函数中，我们以不同的方式计算 vertexSize，因为顶点位置现在采用三个浮点而不是两个浮点。
- 在 bind()方法中，我们在对 glVertexPointer()(第一个参数)的调用中告诉 OpenGL ES 我们的顶点有三个而不是两个坐标。
- 我们必须调整在可选颜色和纹理坐标组件的 vertices.position()调用中设置的偏移量。
这就是我们需要做的。使用 Vertices3 类，我们现在必须在调用 Vertices3.setVertices()方法时指定每个顶点的 x、y 和 z 坐标。在使用方面，其他一切都保持不变。我们可以有逐顶点颜色、纹理坐标、索引等等。
一个例子
让我们写一个简单的例子，叫做 Vertices3Test 。我们想画两个三角形，一个是每个顶点的 z 为 3，另一个是每个顶点的 z 为 5。我们也将使用逐顶点颜色。因为我们还没有讨论如何使用透视投影，所以我们将只使用具有适当的近裁剪平面和远裁剪平面的正交投影，以便三角形位于视图截锥中(即，近为 10，远为 10)。图 10-1 所示场景。
图 10-1。3D 空间中的红色三角形(正面)和绿色三角形(背面)
红色三角形在绿色三角形的前面。说“在前面”是可能的，因为在 OpenGL ES 中默认情况下相机位于原点向下看负 z 轴(实际上没有相机的概念)。绿色的三角形也向右移动了一点，这样当我们从前面看的时候可以看到它的一部分。它应该被红色三角形大部分重叠。清单 10-2 显示了渲染这个场景的代码。
清单 10-2。【Vertices3Test.java】；画两个三角形
package com.badlogic.androidgames.gl3d;
import javax.microedition.khronos.opengles.GL10;
import com.badlogic.androidgames.framework.Game;
import com.badlogic.androidgames.framework.Screen;
import com.badlogic.androidgames.framework.gl.Vertices3;
import com.badlogic.androidgames.framework.impl.GLGame;
import com.badlogic.androidgames.framework.impl.GLScreen;
public class Vertices3Test extends GLGame {
public Screen getStartScreen() {
return new Vertices3Screen(this );
}
class Vertices3Screen extends GLScreen {
Vertices3 vertices;
public Vertices3Screen(Game game) {
super (game);
vertices = new Vertices3(glGraphics, 6, 0,true ,false );
vertices.setVertices(new float [] { −0.5f, -0.5f, -3, 1, 0, 0, 1,
0.5f, -0.5f, -3, 1, 0, 0, 1,
0.0f, 0.5f, -3, 1, 0, 0, 1,
0.0f, -0.5f, -5, 0, 1, 0, 1,
1.0f, -0.5f, -5, 0, 1, 0, 1,
0.5f, 0.5f, -5, 0, 1, 0, 1}, 0, 7 * 6);
}
@Override
public void present(float deltaTime) {
GL10 gl = glGraphics.getGL();
gl.glClear(GL10.*GL_COLOR_BUFFER_BIT*);
gl.glViewport(0, 0, glGraphics.getWidth(), glGraphics.getHeight());
gl.glMatrixMode(GL10.*GL_PROJECTION*);
gl.glLoadIdentity();
gl.glOrthof(−1, 1, -1, 1, 10, -10);
gl.glMatrixMode(GL10.*GL_MODELVIEW*);
gl.glLoadIdentity();
vertices.bind();
vertices.draw(GL10.*GL_TRIANGLES*, 0, 6);
vertices.unbind();
}
@Override
public void update(float deltaTime) {
}
@Override
public void pause() {
}
@Override
public void resume() {
}
@Override
public void dispose() {
}
}
}
如您所见，这是完整的源文件。以下示例将只显示该文件的相关部分，因为除了类名之外，其余部分基本保持不变。
我们在 Vertices3Screen 中有一个 Vertices3 成员，我们在构造函数中初始化了它。我们总共有六个顶点，每个顶点有一种颜色，没有纹理坐标。因为两个三角形都不共享顶点，所以我们不使用索引几何。该信息被传递给 Vertices3 构造函数。接下来，我们通过调用 Vertices3.setVertices()来设置实际的顶点。前三行指定前面的红色三角形，其他三行指定后面的绿色三角形，稍微向右偏移 0.5 个单位。每一行的第三个浮点数是相应顶点的 z 坐标。
在 present()方法中，我们必须首先清除屏幕并设置视口，一如既往。接下来，我们加载一个正交投影矩阵，设置一个足够大的视见平截头体来显示整个场景。最后，我们只渲染包含在顶点 3 实例中的两个三角形。图 10-2 显示了该程序的输出。
图 10-2。两个三角形——但有些不对劲
这很奇怪。根据我们的理论，红色三角形(中间)应该在绿色三角形的前面。相机位于原点向下看负 z 轴，从图 10-1 我们可以看到红色三角形比绿色三角形更靠近原点。这里发生了什么事？
OpenGL ES 将按照我们在 Vertices3 实例中指定的顺序来渲染三角形。因为我们首先指定了红色三角形，所以它将首先被绘制。我们可以改变三角形的顺序来解决这个问题。但是，如果我们的相机不是向下看负 z 轴，而是从后面看呢？在渲染之前，我们必须再次根据三角形与摄像机的距离对它们进行排序。那不可能是解决办法。事实并非如此。我们马上就能解决这个问题。让我们先去掉这个正投影，改用透视投影。
关于坐标系的一个注意事项 :你可能注意到，在我们的例子中，我们从向下看 z 轴开始，如果 z 向我们这边增加，x 向右增加，y 向上增加。这就是 OpenGL 使用的标准坐标系。记住这个系统的一个简单方法叫做右手定则。首先将右手的小拇指和无名指指尖压在右手掌心。你的拇指代表 x 轴，伸出的食指代表 y 轴，中指指向你代表 z 轴。参见图 10-3 中的示例。只要记住这条规则，它最终会自然而然地来到你身边。
图 10-3。右手法则
透视投影:越近越大
直到现在，我们一直使用正交投影，这意味着无论一个对象距离最近的裁剪平面有多远，它在屏幕上的大小总是相同的。我们的眼睛向我们展示了一幅不同的世界图景。一个物体离我们越远，它在我们看来就越小。这叫做透视投影、，我们在第七章中简单讨论过。
正交投影和透视投影之间的差异可以通过视见平截头体的形状来解释。在正投影中，有一个盒子。在透视投影中，有一个金字塔，其截顶作为近剪裁平面，金字塔的底部作为远剪裁平面，其侧面作为左、右、顶和底剪裁平面。图 10-4 显示了一个透视图，通过它我们可以看到我们的场景。
图 10-4。包含场景的透视图视锥(左)；从上往下看的平截头体(右)
透视图截锥由四个参数定义:
- 从相机到最近裁剪平面的距离
- 从相机到远剪裁平面的距离
- 视口的纵横比，它嵌入在由视口宽度除以视口高度给出的近剪裁平面中
- 视野，指定视见平截头体有多宽，因此，它显示了多少场景
虽然我们已经讨论了“相机”，但这里还没有涉及到这样的概念。假设有一个摄像机固定在原点向下看负 z 轴，如图图 10-4 所示。
第七章中的我们已经熟悉了近裁剪平面距离和远裁剪平面距离。我们只需要将它们设置好，使完整的场景包含在视见体中。当观察图 10-4 中的右图时，视野也很容易理解。
视口的长宽比不太直观。为什么需要它？如果我们渲染的屏幕的长宽比不等于 1，它可以确保我们的世界不会被拉长。
之前，我们使用 glOrthof()以投影矩阵的形式指定正交视图截锥。对于透视图截锥，我们可以使用一个名为 glFrustumf()的方法。然而，有一种更简单的方法。
传统上，OpenGL ES 附带一个名为 GLU 的工具库。它包含一些辅助功能，比如设置投影矩阵和实现相机系统。这个库也可以在 Android 上以一个名为 GLU 的类的形式获得。它有几个静态方法，我们不需要 GLU 实例就可以调用。我们感兴趣的方法称为 gluPerspective():
GLU.gluPerspective(GL10 gl, float fieldOfView, float aspectRatio, float near, float far);
该方法将当前活动矩阵(即投影矩阵或模型-视图矩阵)乘以透视投影矩阵，类似于 glOrthof()。第一个参数是 GL10 的实例，通常是用于所有其他 OpenGL ES 相关业务的实例；第二个参数是视野，以角度给出；第三个参数是视口的纵横比；最后两个参数指定了近剪裁平面和远剪裁平面与相机位置的距离。由于我们还没有相机，那些值是相对于世界的原点给出的，迫使我们向下看负 z 轴，如图图 10-4 所示。这完全符合我们目前的目的；我们将确保我们渲染的所有对象都停留在这个固定不动的视图截锥内。只要我们只使用 gluPerspective()，我们就不能改变我们的虚拟相机的位置或方向。当向下看负 z 轴时，我们总是只能看到世界的一部分。
让我们修改清单 10-2 中的，使其使用透视投影。首先，将 Vertices3Test 中的所有代码复制到一个名为 PerspectiveTest 的新类中，并将 Vertices3Screen 重命名为 PerspectiveScreen。我们唯一需要改变的是 present()方法。清单 10-3 显示了代码。
清单 10-3。 摘自 PerspectiveTest.java；透视投影
@Override
public void present(float deltaTime) {
GL10 gl = glGraphics.getGL();
gl.glClear(GL10.*GL_COLOR_BUFFER_BIT*);
gl.glViewport(0, 0, glGraphics.getWidth(), glGraphics.getHeight());
gl.glMatrixMode(GL10.*GL_PROJECTION*);
gl.glLoadIdentity();
GLU.*gluPerspective*(gl, 67,
glGraphics.getWidth() / (float )glGraphics.getHeight(),
0.1f, 10f);
gl.glMatrixMode(GL10.*GL_MODELVIEW*);
gl.glLoadIdentity();
vertices.bind();
vertices.draw(GL10.*GL_TRIANGLES*, 0, 6);
vertices.unbind();
}
与上一个示例中的 present()方法的唯一区别是，我们现在使用 GLU.gluPerspective()而不是 glOrtho()。我们使用 67 度的视野，接近人类的平均视野。通过增加或减少该值，您可以或多或少地看到左侧和右侧。接下来我们要指定的是长宽比，也就是屏幕的宽度除以高度。请注意，这将是一个浮点数，所以我们必须在除法之前将其中一个值转换为浮点数。最后的参数是近剪裁平面和远剪裁平面的距离。假设虚拟相机位于原点，向下看负 z 轴，任何 z 值小于 0.1 且大于 10 的物体都将位于近剪裁平面和远剪裁平面之间，因此可能是可见的。图 10-5 显示了这个例子的输出。
图 10-5。视角(基本正确)
现在我们实际上正在做适当的 3D 图形。正如你所看到的，我们的三角形的渲染顺序仍然有问题。这可以通过使用强大的 z 缓冲区来解决。
Z-buffer:将秩序带入混乱
什么是 z 缓冲器？在《??》第三章中，我们讨论了帧缓冲区。它存储屏幕上每个像素的颜色。当 OpenGL ES 将一个三角形渲染到帧缓冲区时，它只是改变组成该三角形的像素的颜色。
z 缓冲区与帧缓冲区非常相似，因为它也为屏幕上的每个像素提供了一个存储位置。它存储深度值，而不是存储颜色。一个像素的深度值 大致是 3D 中对应点到视见体最近裁剪平面的归一化距离。
默认情况下，OpenGL ES 会将三角形的每个像素的深度值写入 z 缓冲区(如果 z 缓冲区是与帧缓冲区一起创建的)。我们只需要告诉 OpenGL ES 使用这个信息来决定一个正在绘制的像素是否比当前的像素更靠近近裁剪平面。为此，我们只需要用适当的参数调用 glEnable():
GL10.glEnable(GL10.GL_DEPTH_TEST);
然后，OpenGL ES 将传入的像素深度与 z 缓冲区中已经存在的像素深度进行比较。如果传入的像素深度较小，其对应的像素更靠近近剪裁平面，因此位于已经在帧和 z 缓冲区中的像素之前。
图 10-5 说明了该过程。z 缓冲区开始时所有值都设置为无穷大(或一个非常大的数字)。渲染第一个三角形时，将其每个像素的深度值与 z 缓冲区中的像素值进行比较。如果像素的深度值小于 z 缓冲器中的值，则该像素通过所谓的深度测试，或 z 测试。像素的颜色将被写入帧缓冲区，其深度将覆盖 z 缓冲区中的相应值。如果测试失败，像素的颜色和深度值都不会被写入缓冲区。这显示在图 10-6 中，其中呈现了第二个三角形。一些像素具有较小的深度值，因此被渲染；其他像素没有通过测试。
图 10-6。帧缓冲区中的图像(左)；渲染两个三角形后的 z 缓冲区内容(右)
和 framebuffer 一样，我们也必须清除每个帧的 z-buffer 否则，上一帧的深度值仍会在那里。为此，我们可以调用 glClear()，如下所示:
gl.glClear(GL10.GL_COLOR_BUFFER_BIT | GL10.GL_DEPTH_BUFFER_BIT);
这将一次性清除帧缓冲区(或颜色缓冲区)和 z 缓冲区(或深度缓冲区)。
修复前面的示例
让我们通过使用 z-buffer 来解决前面例子中的问题。只需将所有代码复制到一个名为 ZBufferTest 的新类中，并修改新 ZBufferScreen 类的 present()方法，如清单 10-4 所示。
清单 10-4。 摘自 ZBufferTest.java；使用 Z 缓冲器
@Override
public void present(float deltaTime) {
GL10 gl = glGraphics.getGL();
gl.glClear(GL10.*GL_COLOR_BUFFER_BIT*| GL10.*GL_DEPTH_BUFFER_BIT*);
gl.glViewport(0, 0, glGraphics.getWidth(), glGraphics.getHeight());
gl.glMatrixMode(GL10.*GL_PROJECTION*);
gl.glLoadIdentity();
GLU.*gluPerspective*(gl, 67,
glGraphics.getWidth() / (float )glGraphics.getHeight(),
0.1f, 10f);
gl.glMatrixMode(GL10.*GL_MODELVIEW*);
gl.glLoadIdentity();
gl.glEnable(GL10.*GL_DEPTH_TEST*);
vertices.bind();
vertices.draw(GL10.*GL_TRIANGLES*, 0, 6);
vertices.unbind();
gl.glDisable(GL10.*GL_DEPTH_TEST*);
}
我们首先更改了调用 glClear()的参数。现在两个缓冲区都被清除，而不仅仅是帧缓冲区。
在渲染两个三角形之前，我们还启用了深度测试。在我们渲染完所有的 3D 几何图形后，我们再次禁用深度测试。为什么呢？假设我们想要在 3D 场景上呈现 2D UI 元素，比如当前的乐谱或按钮。由于我们使用了 SpriteBatcher，它只在 2D 有效，所以对于 2D 元素的顶点，我们没有任何有意义的 z 坐标。我们也不需要深度测试，因为我们会明确指定顶点在屏幕上的绘制顺序。
这个例子的输出如图 10-7 所示，看起来和预期的一样。
图 10-7。z-buffer 在起作用，使渲染顺序独立
最后，中间的绿色三角形在红色三角形后面被正确渲染，这要感谢我们新的好朋友，z-buffer。然而，和大多数朋友一样，有时你们的友谊会因为一些小问题而受损。让我们看看使用 z 缓冲器时的一些注意事项。
融合:你身后什么都没有
假设我们想要在场景中 z = 3 处启用红色三角形的混合。假设我们将每个顶点颜色的 alpha 分量设置为 0.5f，这样三角形后面的任何东西都可以透过。在这种情况下，z = 5 处的绿色三角形应该会发光。我们来想想 OpenGL ES 会做什么，还会发生什么:
- OpenGL ES 会将第一个三角形渲染到 z 缓冲区和 colorbuffer。
- 接下来 OpenGL ES 将渲染绿色三角形，因为它在我们的顶点 3 实例中位于红色三角形之后。
- 红色三角形后面的绿色三角形部分不会显示在屏幕上，因为像素会被深度测试拒绝。
- 没有东西会透过前面的红色三角形发光，因为渲染时那里没有东西可以透过。
将混合与 z 缓冲区结合使用时，您必须确保所有透明对象都按照离相机位置的距离递增的方式进行排序，并从后向前进行渲染。所有不透明对象必须在任何透明对象之前渲染。然而，不透明的物体不需要被分类。
让我们写一个简单的例子来演示这一点。我们保持当前场景由两个三角形组成，并将第一个三角形(z = 3)的顶点颜色的 alpha 分量设置为 0.5f。根据我们的规则，我们必须首先渲染不透明对象，在本例中为绿色三角形(z = 5)，然后渲染所有透明对象，从最远到最近。在我们的场景中，只有一个透明物体:红色三角形。
我们将清单 10-4 中的所有代码复制到一个名为 ZBlendingTest 的新类中，并将包含的 ZBufferScreen 重命名为 ZBlendingScreen。我们现在只需要更改第一个三角形的顶点颜色，并在 present()方法中以适当的顺序混合和渲染这两个三角形。清单 10-5 显示了两种相关的方法。
清单 10-5。 摘自 ZBlendingTest.java；启用 Z 缓冲器的混合
public ZBlendingScreen(Game game) {
super (game);
vertices = new Vertices3(glGraphics, 6, 0,true ,false );
vertices.setVertices(new float [] { −0.5f, -0.5f, -3, 1, 0, 0, 0.5f,
0.5f, -0.5f, -3, 1, 0, 0, 0.5f,
0.0f, 0.5f, -3, 1, 0, 0, 0.5f,
0.0f, -0.5f, -5, 0, 1, 0, 1,
1.0f, -0.5f, -5, 0, 1, 0, 1,
0.5f, 0.5f, -5, 0, 1, 0, 1}, 0, 7 * 6);
}
@Override
public void present(float deltaTime) {
GL10 gl = glGraphics.getGL();
gl.glClear(GL10.*GL_COLOR_BUFFER_BIT*| GL10.*GL_DEPTH_BUFFER_BIT*);
gl.glViewport(0, 0, glGraphics.getWidth(), glGraphics.getHeight());
gl.glMatrixMode(GL10.*GL_PROJECTION*);
gl.glLoadIdentity();
GLU.*gluPerspective*(gl, 67,
glGraphics.getWidth() / (float )glGraphics.getHeight(),
0.1f, 10f);
gl.glMatrixMode(GL10.*GL_MODELVIEW*);
gl.glLoadIdentity();
gl.glEnable(GL10.*GL_DEPTH_TEST*);
gl.glEnable(GL10.*GL_BLEND*);
gl.glBlendFunc(GL10.GL_SRC_ALPHA, GL10.GL_ONE_MINUS_SRC_ALPHA);
vertices.bind();
vertices.draw(GL10.*GL_TRIANGLES*, 3, 3);
vertices.draw(GL10.*GL_TRIANGLES*, 0, 3);
vertices.unbind();
gl.glDisable(GL10.*GL_BLEND*);
gl.glDisable(GL10.*GL_DEPTH_TEST*);
}
在 ZBlendingScreen 类的构造函数中，我们只将第一个三角形的顶点颜色的 alpha 分量更改为 0.5。这将使第一个三角形透明。在 present()方法中，我们做通常的事情，比如清除缓冲区和设置矩阵。我们还启用混合并设置适当的混合功能。有趣的是我们现在如何渲染这两个三角形。我们首先渲染绿色三角形，它是 Vertices3 实例中的第二个三角形，因为它是不透明的。在渲染任何透明对象之前，必须渲染所有不透明对象。接下来，我们渲染透明三角形，这是 Vertices3 实例中的第一个三角形。对于这两个绘图调用，我们简单地使用适当的偏移量和顶点数作为 vertices.draw()方法的第二个和第三个参数。图 10-8 显示了该程序的输出。
图 10-8。启用 z 缓冲器混合
让我们颠倒绘制两个三角形的顺序，如下所示:
vertices.draw(GL10.GL_TRIANGLES, 0, 3);
vertices.draw(GL10.GL_TRIANGLES, 3, 3);
所以，我们先从顶点 0 开始画三角形，然后从顶点 3 开始画第二个三角形。这将首先渲染前面的红色三角形，然后渲染后面的绿色三角形。图 10-9 显示了结果。
图 10-9。勾兑做错了；后面的三角形应该会发光
到目前为止，对象只由三角形组成，这当然有点简单。当我们渲染更复杂的形状时，我们将再次结合 z-buffer 讨论混合。现在，让我们总结一下如何在 3D 中处理混合:
- 渲染所有不透明对象。
- 按照离相机的距离递增(从最远到最近)对所有透明对象进行排序。
- 按照从远到近的排序顺序渲染所有透明对象。
在大多数情况下，排序可以基于对象中心到相机的距离。如果你的一个对象很大并且可以跨越多个对象，你就会遇到问题。如果没有高级技巧，就不可能解决这个问题。有几个防弹解决方案非常适合桌面版本的 OpenGL，但由于其有限的 GPU 功能，它们无法在大多数 Android 设备上实现。幸运的是，这是非常罕见的，您几乎可以始终坚持简单的基于中心的排序。
Z 缓冲精度和 Z 战斗
滥用远近剪裁平面来尽可能多地展示我们令人敬畏的场景总是很有诱惑力的。毕竟，我们已经付出了很多努力来给我们的世界添加大量的物体，而且这种努力应该是可见的。唯一的问题是 z 缓冲器的精度有限。在大多数 Android 设备上，z-buffer 中存储的每个深度值不超过 16 位；最多有 65，535 个不同的深度值。因此，我们应该坚持使用更合理的值，而不是将近剪裁平面距离设置为 0.00001，将远剪裁平面距离设置为 1000000。否则，我们很快就会发现一个配置不当的视图截锥结合 z 缓冲区会产生什么好的工件。
有什么问题？想象一下，我们像刚才提到的那样设置近剪裁平面和远剪裁平面。像素的深度值或多或少是其与近剪裁平面的距离，距离越近，深度值越小。对于 16 位深度缓冲区，我们将从近到远裁剪平面深度值内部量化为 65，535 个片段；在我们的世界中，每一段占用 1，000，000 / 65，535 = 15 个单位。如果我们选择我们的单位为米，并且我们有通常大小的对象，如 1×2×1 米，都在同一段中，z 缓冲区不会对我们有很大帮助，因为所有像素都将获得相同的深度值。
注意z 缓冲区中的深度值实际上不是线性的，但总体思路仍然是正确的。
使用 z 缓冲器时的另一个相关问题是所谓的 z 战斗 。图 10-10 说明了这个问题。
图 10-10。Z-战斗在行动
图 10-10 中的两个矩形共面；也就是说，它们嵌入在同一平面中。因为它们重叠，所以它们也共享一些像素，这些像素应该具有相同的深度值。然而，由于有限的浮点精度，GPU 可能不会为重叠的像素获得相同的深度值。哪一个像素通过深度测试是一种抽签。这通常可以通过将两个共面对象中的一个从另一个对象推开一点点来解决。该偏移量的值取决于几个因素，因此通常最好进行实验。总结一下:
- 对于近剪裁平面距离和远剪裁平面距离，不要使用太小或太大的值。
- 通过稍微偏移来避免共面对象。
定义 3D 网格
到目前为止，我们只使用了几个三角形作为我们世界中物体的占位符。更复杂的对象呢？
我们已经讨论过 GPU 是一个巨大的三角形渲染机器。因此，我们所有的 3D 物体也必须由三角形组成。在前面的章节中，我们用两个三角形来代表一个平面矩形。我们在那里使用的原则，像顶点定位、颜色、纹理和顶点索引，在 3D 中完全相同。我们的三角形不再局限于 x-y 平面。我们可以自由指定每个顶点在三维空间中的位置。
你如何着手创建这样一个由三角形组成的 3D 物体呢？我们可以通过编程来实现，就像我们对精灵的矩形所做的那样。我们也可以使用软件，让我们以所见即所得的方式雕刻 3D 物体。在这些应用中使用了各种范例，从操纵单独的三角形到只指定几个参数来输出一个三角形网格(三角形列表的一个有趣名称)。
著名的软件包如 Blender、3ds Max、ZBrush 和 Wings 3D 为用户提供了大量创建 3D 对象的功能。其中有些是免费的(比如 Blender 和 Wings 3D)，有些是商用的(比如 3ds Max 和 ZBrush)。教你如何使用这些程序不在本书的范围之内。然而，所有这些程序都可以将 3D 模型保存为不同的文件格式。网络上也充满了免费使用的 3D 模型。在下一章，我们将为一种最简单也是最常用的文件格式编写一个加载器。
在这一章中，我们将以编程的方式做所有的事情。让我们创建一个最简单的 3D 对象:一个立方体。
一个立方体:你好，3D 世界
在前三章中，我们大量使用了模型空间的概念。这是定义模型的空间；它与世界空间完全无关。我们使用围绕模型空间的原点构建所有对象的惯例，以便对象的中心与该原点重合。这样的模型可以被重用来渲染世界空间中不同位置和不同方向的多个对象，就像第七章中的大规模 BobTest 示例一样。
对于立方体，我们首先要弄清楚的是它的角点。图 10-11 显示一个边长为 1 个单位(例如 1 米)的立方体。我们还将立方体分解了一点，这样我们就可以看到由两个三角形组成的各个侧面。当然，在现实中，所有的边都会在边缘和拐角处相遇。
图 10-11。一个立方体及其角点
立方体有六条边，每条边由两个三角形组成。每条边的两个三角形共享两个顶点。对于立方体的正面,( 0.5，0.5，0.5)和(0.5，-0.5，0.5)处的顶点是共享的。我们每边只需要四个顶点；对于一个完整的立方体，总共有 6 × 4 = 24 个顶点。然而，我们确实需要指定 36 个索引，而不仅仅是 24 个。这是因为有 6 × 2 个三角形，每个三角形使用了我们 24 个顶点中的 3 个。我们可以使用顶点索引为此立方体创建网格，如下所示:
float[] vertices = { −0.5f, -0.5f, 0.5f,
0.5f, -0.5f, 0.5f,
0.5f, 0.5f, 0.5f,
-0.5f, 0.5f, 0.5f,
0.5f, -0.5f, 0.5f,
0.5f, -0.5f, -0.5f,
0.5f, 0.5f, -0.5f,
0.5f, 0.5f, 0.5f,
0.5f, -0.5f, -0.5f,
-0.5f, -0.5f, -0.5f,
-0.5f, 0.5f, -0.5f,
0.5f, 0.5f, -0.5f,
-0.5f, -0.5f, -0.5f,
-0.5f, -0.5f, 0.5f,
-0.5f, 0.5f, 0.5f,
-0.5f, 0.5f, -0.5f,
-0.5f, 0.5f, 0.5f,
0.5f, 0.5f, 0.5f,
0.5f, 0.5f, -0.5f,
-0.5f, 0.5f, -0.5f,
-0.5f, -0.5f, 0.5f,
0.5f, -0.5f, 0.5f,
0.5f, -0.5f, -0.5f,
-0.5f, -0.5f, -0.5f
};
short[] indices = { 0, 1, 3, 1, 2, 3,
4, 5, 7, 5, 6, 7,
8, 9, 11, 9, 10, 11,
12, 13, 15, 13, 14, 15,
16, 17, 19, 17, 18, 19,
20, 21, 23, 21, 22, 23,
};
Vertices3 cube = new Vertices3(glGraphics, 24, 36, false, false);
cube.setVertices(vertices, 0, vertices.length);
cube.setIndices(indices, 0, indices.length);
在这段代码中，我们只指定顶点的位置。我们从正面开始，其左下顶点位于(0.5，-0.5，0.5)。然后，我们逆时针方向指定该边的下三个顶点。下一条边是立方体的右侧，然后是背面、左侧、顶面和底面，所有这些都遵循相同的模式。将顶点定义与图 10-11 中的进行比较。
接下来，我们定义指数。总共有 36 个索引—前面代码中的每一行都定义了两个三角形，每个三角形由三个顶点组成。指数(0，1，3，1，2，3)定义立方体的正面，接下来的三个指数定义左侧，依此类推。将这些指数与前面代码中给出的顶点进行比较，并再次与图 10-11 中的进行比较。
一旦我们定义了所有的顶点和索引，我们就将它们存储在 Vertices3 实例中进行渲染，这是在前面代码片段的最后几行中完成的。
纹理坐标呢？很简单，我们只需将它们添加到顶点定义中。假设有一个 128×128 的纹理包含一个板条箱的一面的图像。我们希望立方体的每一面都有这个图像的纹理。图 10-12 显示了我们如何做到这一点。
图 10-12。正面、左边和顶面的每个顶点的纹理坐标(其他边也是一样的)
将纹理坐标添加到立方体的正面，代码如下所示:
float[] vertices = { −0.5f, -0.5f, 0.5f, 0, 1,
0.5f, -0.5f, 0.5f, 1, 1,
0.5f, 0.5f, 0.5f, 1, 0,
-0.5f, 0.5f, 0.5f, 0, 0,
// rest is analogous
当然，我们还需要告诉 Vertices3 实例，它也包含纹理坐标:
Vertices3 cube = new Vertices3(glGraphics, 24, 36, false, true);
剩下的就是加载纹理本身，用 glEnable()启用纹理映射，用 Texture.bind()绑定纹理。我们来写个例子。
一个例子
我们希望创建一个立方体网格，如前面的片段所示，应用了板条箱纹理。因为我们在模型空间中围绕原点对立方体建模，所以我们必须使用 glTranslatef()将它移动到世界空间中，就像我们在 BobTest 示例中对 Bob 的模型所做的那样。我们还希望我们的立方体围绕 y 轴旋转，这可以通过使用 glRotatef()来实现，就像在 BobTest 示例中一样。清单 10-6 显示了 CubeTest 类中包含的 CubeScreen 类的完整代码。
清单 10-6。 摘自 CubeTest.java；渲染一个纹理立方体
class CubeScreen extends GLScreen {
Vertices3 cube;
Texture texture;
float angle = 0;
public CubeScreen(Game game) {
super(game);
cube = createCube();
texture = new Texture(glGame, "crate.png");
}
private Vertices3 createCube() {
float [] vertices = { −0.5f, -0.5f, 0.5f, 0, 1,
0.5f, -0.5f, 0.5f, 1, 1,
0.5f, 0.5f, 0.5f, 1, 0,
-0.5f, 0.5f, 0.5f, 0, 0,
0.5f, -0.5f, 0.5f, 0, 1,
0.5f, -0.5f, -0.5f, 1, 1,
0.5f, 0.5f, -0.5f, 1, 0,
0.5f, 0.5f, 0.5f, 0, 0,
0.5f, -0.5f, -0.5f, 0, 1,
-0.5f, -0.5f, -0.5f, 1, 1,
-0.5f, 0.5f, -0.5f, 1, 0,
0.5f, 0.5f, -0.5f, 0, 0,
-0.5f, -0.5f, -0.5f, 0, 1,
-0.5f, -0.5f, 0.5f, 1, 1,
-0.5f, 0.5f, 0.5f, 1, 0,
-0.5f, 0.5f, -0.5f, 0, 0,
-0.5f, 0.5f, 0.5f, 0, 1,
0.5f, 0.5f, 0.5f, 1, 1,
0.5f, 0.5f, -0.5f, 1, 0,
-0.5f, 0.5f, -0.5f, 0, 0,
-0.5f, -0.5f, 0.5f, 0, 1,
0.5f, -0.5f, 0.5f, 1, 1,
0.5f, -0.5f, -0.5f, 1, 0,
-0.5f, -0.5f, -0.5f, 0, 0
};
short [] indices = { 0, 1, 3, 1, 2, 3,
4, 5, 7, 5, 6, 7,
8, 9, 11, 9, 10, 11,
12, 13, 15, 13, 14, 15,
16, 17, 19, 17, 18, 19,
20, 21, 23, 21, 22, 23,
};
Vertices3 cube = new Vertices3(glGraphics, 24, 36,false ,true );
cube.setVertices(vertices, 0, vertices.length);
cube.setIndices(indices, 0, indices.length);
return cube;
}
@Override
public void resume() {
texture.reload();
}
@Override
public void update(float deltaTime) {
angle += 45 * deltaTime;
}
@Override
public void present(float deltaTime) {
GL10 gl = glGraphics.getGL();
gl.glViewport(0, 0, glGraphics.getWidth(), glGraphics.getHeight());
gl.glClear(GL10.GL_COLOR_BUFFER_BIT | GL10.GL_DEPTH_BUFFER_BIT);
gl.glMatrixMode(GL10.*GL_PROJECTION*);
gl.glLoadIdentity();
GLU.*gluPerspective*(gl, 67,
glGraphics.getWidth() / (float) glGraphics.getHeight(),
0.1f, 10.0f);
gl.glMatrixMode(GL10.*GL_MODELVIEW*);
gl.glLoadIdentity();
gl.glEnable(GL10.*GL_DEPTH_TEST*);
gl.glEnable(GL10.*GL_TEXTURE_2D*);
texture.bind();
cube.bind();
gl.glTranslatef(0,0,-3);
gl.glRotatef(angle, 0, 1, 0);
cube.draw(GL10.*GL_TRIANGLES*, 0, 36);
cube.unbind();
gl.glDisable(GL10.*GL_TEXTURE_2D*);
gl.glDisable(GL10.*GL_DEPTH_TEST*);
}
@Override
public void pause() {
}
@Override
public void dispose() {
}
}
我们有一个存储立方体网格的字段、一个纹理实例和一个存储当前旋转角度的 float。在构造器中，我们创建立方体网格，并从名为 crate.png 的资源文件中加载纹理，这是一个板条箱一侧的 128×128 像素图像。
多维数据集创建代码位于 createCube()方法中。它只是设置顶点和索引，并从它们创建一个顶点 3 实例。每个顶点都有一个 3D 位置和纹理坐标。
resume()方法只是告诉纹理重新加载它。请记住，在 OpenGL ES 上下文丢失后，必须重新加载纹理。
update()方法只是增加了立方体绕 y 轴旋转的角度。
present()方法首先设置 viewport，然后清除 framebuffer 和 depthbuffer。接下来，我们建立一个透视投影，并将一个单位矩阵加载到 OpenGL ES 的模型-视图矩阵中。我们启用深度测试和纹理，绑定纹理和立方体网格。然后，我们使用 glTranslatef()将立方体移动到世界空间中的位置(0，0，–3)。使用 glRotatef()，我们在模型空间中围绕 y 轴旋转立方体。请记住，这些变换应用到网格的顺序是相反的。立方体将首先被旋转(在模型空间中)，然后旋转后的版本将被定位在世界空间中。最后，我们绘制立方体，解除网格绑定，并禁用深度测试和纹理。我们不需要禁用这些状态；如果我们要在 3D 场景上渲染 2D 元素，我们只需禁用这些状态。图 10-13 显示了第一个真实 3D 程序的输出。
图 10-13。3D 旋转纹理立方体
矩阵和变换
在第七章中，你学习了一些关于矩阵的知识。让我们总结一下他们的一些属性作为快速复习:
- 矩阵将点(在我们的例子中是顶点)转换到一个新的位置。这是通过将矩阵乘以点的位置来实现的。
- 矩阵可以将每个轴上的点平移一定的量。
- 矩阵可以缩放点，这意味着它将点的每个坐标乘以某个常数。
- 矩阵可以绕轴旋转一个点。
- 用一个点乘以一个单位矩阵对那个点没有影响。
- 将一个矩阵与另一个矩阵相乘得到一个新矩阵。将一个点与这个新矩阵相乘会将原始矩阵中编码的两种变换都应用于该点。
- 将矩阵乘以单位矩阵对矩阵没有影响。
OpenGL ES 为我们提供了三种类型的矩阵:
- 投影矩阵 : 这是用来设置视见平截头体的形状和大小，它决定了投影的类型和世界的大小。
- 模型-视图矩阵 : 这用于转换模型空间中的模型，并将模型放置在世界空间中。
- 纹理矩阵 : 这是用来动态操作纹理坐标的，就像我们用模型-视图矩阵操作顶点位置一样。此功能在某些设备上被破坏。我们不会在本书中使用它。
现在我们在 3D 环境下工作，我们有了更多的选择。例如，我们不仅可以像对 Bob 那样围绕 z 轴旋转模型，还可以围绕任意轴旋转。然而，唯一真正改变的是我们现在可以用来放置对象的额外的 z 轴。当我们在第七章第一节渲染鲍勃的时候，我们实际上已经在 3D 中工作了；我们只是忽略了 z 轴。但是我们还能做更多。
矩阵堆栈
到目前为止，我们已经在 OpenGL ES: 中使用了这样的矩阵
gl.glMatrixMode(GL10.GL_PROJECTION);
gl.glLoadIdentity();
gl.glOrthof(−1, 1, -1, 1, -10, 10);
第一条语句设置当前活动的矩阵。所有后续矩阵运算都将在该矩阵上执行。在这种情况下，我们将活动矩阵设置为单位矩阵，然后将其乘以正交投影矩阵。我们对模型-视图矩阵做了类似的事情:
gl.glMatrixMode(GL10.GL_MODELVIEW);
gl.glLoadIdentity();
gl.glTranslatef(0, 0, -10);
gl.glRotate(45, 0, 1, 0);
这个代码片段操作模型-视图矩阵。在调用之前，它首先加载一个单位矩阵来清除模型-视图矩阵中的内容。接下来，它将矩阵与平移矩阵和旋转矩阵相乘。乘法的顺序很重要，因为它定义了这些变换应用于网格顶点的顺序。指定的最后一个变换将首先应用于顶点。在前面的例子中，我们首先将每个顶点绕 y 轴旋转 45 度。然后，我们将每个顶点沿 z 轴移动 10 个单位。
在这两种情况下，所有的转换都编码在一个矩阵中，或者在 OpenGL ES 投影中，或者在模型-视图矩阵中。但事实证明，对于每种矩阵类型，实际上都有一堆矩阵供我们使用。
目前，我们只使用这个堆栈中的一个插槽:堆栈顶部(TOS)。矩阵堆栈的 TOS 是 OpenGL ES 实际用来转换顶点的槽，无论是投影矩阵还是模型视图矩阵。堆栈中任何低于 TOS 的矩阵都只是闲置在那里，等待成为新的 TOS。那么我们如何操纵这个堆栈呢？
OpenGL ES 有两种方法可以用来推送和弹出当前的 TOS:
GL10.glPushMatrix();
GL10.glPopMatrix();
像 glTranslatef()和 consorts 一样，这些方法总是在我们通过 glMatrixMode()设置的当前活动矩阵堆栈上工作。
glPushMatrix()方法获取当前 TOS，制作一份副本，并将其推送到堆栈上。glPopMatrix()方法获取当前的 TOS 并将其从堆栈中弹出，以便其下的元素成为新的 TOS。
让我们看一个小例子:
gl.glMatrixMode(GL10.GL_MODELVIEW);
gl.glLoadIdentity();
gl.glTranslate(0,0,-10);
到目前为止，在模型-视图矩阵栈中只有一个矩阵。让我们“保存”这个矩阵:
gl.glPushMatrix();
现在，我们已经复制了当前的 TOS，并删除了旧的 TOS。现在堆栈上有两个矩阵，每个矩阵对 z 轴上的平移进行 10 个单位的编码。
gl.glRotatef(45, 0, 1, 0);
gl.glScalef(1, 2, 1);
由于矩阵运算总是在 TOS 上工作，我们现在在顶部矩阵中编码了一个缩放运算、一个旋转和一个平移。我们推出的矩阵仍然只包含一个翻译。当我们现在渲染模型空间中给定的网格时，如我们的立方体，它将首先在 y 轴上缩放，然后围绕 y 轴旋转，然后在 z 轴上平移 10 个单位。现在让我们打开 TOS:
gl.glPopMatrix();
这将删除 TOS，并使其下方的矩阵成为新的 TOS。在我们的例子中，这是原始的转换矩阵。在这个调用之后，堆栈上又只有一个矩阵了——在示例开始时初始化的那个矩阵。如果我们现在渲染一个对象，它只会在 z 轴上平移 10 个单位。包含缩放、旋转和平移的矩阵不见了，因为我们从堆栈中弹出了它。图 10-14 显示了当我们执行前面的代码时，矩阵堆栈会发生什么。
图 10-14。操纵矩阵堆栈
那么这有什么好处呢？我们可以使用它的第一件事是记住应该应用于我们世界中所有对象的变换。假设我们希望我们世界中的所有对象在每个轴上偏移 10 个单位；我们可以做到以下几点:
gl.glMatrixMode(GL10.GL_MODELVIEW);
gl.glLoadIdentity();
gl.glTranslatef(10, 10, 10);
for( MyObject obj: myObjects) {
gl.glPushMatrix();
gl.glTranslatef(obj.x, obj.y, obj.z);
gl.glRotatef(obj.angle, 0, 1, 0);
// render model of object given in model space, e.g., the cube
gl.glPopMatrix();
}
我们将在本章后面讨论如何创建 3D 摄像机系统时使用这种模式。摄像机的位置和方向通常被编码为矩阵。我们将加载这个相机矩阵，它将以这样一种方式转换所有对象，即我们从相机的角度来看它们。不过，我们可以用矩阵堆栈做更好的事情。
具有矩阵堆栈的分层系统
什么是等级制度？我们的太阳系就是一个例子。中间是太阳。围绕太阳的是以一定距离围绕它运行的行星。在一些行星周围有一个或多个卫星围绕着行星运行。太阳、行星和卫星都围绕自己的中心旋转(某种程度上)。我们可以用矩阵堆栈来构建这样一个系统。
太阳在我们的世界中有一个位置，它绕着自己旋转。所有的行星都随着太阳移动，所以如果太阳改变位置，行星也必须改变位置。我们可以使用 glTranslatef()定位太阳，使用 glRotatef()让太阳绕着自己旋转。
每颗行星都有相对于太阳的位置，既绕自身旋转，也绕太阳旋转。行星绕自身旋转可以通过 glRotatef()实现，绕太阳旋转可以通过使用 glTranslatef()和 glRotatef()实现。让行星随着太阳移动可以通过使用额外的 glTranslatef()来实现。
每个卫星都有一个相对于它所围绕的行星的位置，它既绕着自己旋转，也绕着它的行星旋转。通过 glRotatef()可以使卫星围绕自身旋转，通过使用 glTranslatef()和 glRotatef()可以使卫星围绕其行星旋转。让月球随其行星移动可以通过使用 glTranslatef()来实现。由于行星随太阳运动，所以月亮也必须随太阳运动，这也可以通过调用 glTranslatef()来实现。
我们这里有所谓的亲子关系。太阳是每颗行星的母体，而每颗行星又是其卫星的母体。每颗行星都是太阳的孩子，每颗卫星都是其行星的孩子。这意味着一个孩子的位置总是相对于他的父母，而不是相对于世界的起源。
太阳没有父母，所以它的位置确实是相对于世界的起源给出的。行星是太阳的孩子，所以它的位置是相对于太阳给出的。月亮是行星的孩子，所以它的位置是相对于它的行星给出的。我们可以把每个父母的中心想象成坐标系的原点，在这个坐标系中我们指定了那个父母的孩子。
系统中每个对象的自旋转独立于其父对象。如果我们想要缩放一个对象，情况也是如此。这些东西是相对于它们的中心给出的。这本质上与模型空间相同。
一个简单的箱式太阳系
让我们创造一个小例子，一个非常简单的箱式太阳系。在世界坐标系中，位于(0，0，5)处的系统中心有一个机箱。在这个“太阳”机箱周围，我们希望有一个“行星”机箱以 3 个单位的距离绕太阳运行。行星箱也应该比太阳箱小，所以我们将它缩小到 0.2 个单位。在行星箱周围，我们希望有一个“月球”箱。行星箱和月球箱之间的距离应该是 1 个单位，月球箱也会缩小，比如缩小到 0.1 个单位。行星箱和月球箱在 x-z 平面中围绕各自的父对象旋转，所有对象都围绕自己的 y 轴旋转。图 10-15 显示了我们场景的基本设置。
图 10-15。板条箱系统
HierarchicalObject 类
让我们定义一个简单的类，它可以用以下属性对一个通用的太阳系对象进行编码:
- 相对于其父中心的位置
- 围绕父对象的旋转角度
- 绕其自身 y 轴的旋转角度
- 天平
- 儿童名单
- 对要呈现的顶点 3 实例的引用
我们的 HierarchicalObject 实例应该更新其旋转角度及其子对象，并呈现其自身及其所有子对象。这是一个递归过程，因为每个子对象都将呈现自己的子对象。我们将使用 glPushMatrix()和 glPopMatrix()来保存父级的转换，这样子级将随父级一起移动。清单 10-7 显示了代码。
***清单 10-7。***HierarchicalObject.java，代表板条箱系统中的一个对象
package com.badlogic.androidgames.gl3d;
import java.util.ArrayList;
import java.util.List;
import javax.microedition.khronos.opengles.GL10;
import com.badlogic.androidgames.framework.gl.Vertices3;
public class HierarchicalObject {
public float x, y, z;
public float scale = 1;
public float rotationY, rotationParent;
public boolean hasParent;
public final List<HierarchicalObject> children = new ArrayList<HierarchicalObject>();
public final Vertices3 mesh;
前三个成员编码对象相对于其父对象的位置(如果对象没有父对象，则编码相对于世界原点的位置)。下一个成员存储对象的比例。rotationY 成员存储对象围绕自身的旋转，rotationParent 成员存储围绕父对象中心的旋转角度。hasParent 成员指示该对象是否有父对象。如果没有，那么我们就不必应用围绕父对象的旋转。我们系统中的“太阳”就是如此。最后，我们有一个孩子列表，后面是对 Vertices3 实例的引用，它保存了我们用来呈现每个对象的立方体的网格。
public HierarchicalObject(Vertices3 mesh,boolean hasParent) {
this .mesh = mesh;
this .hasParent = hasParent;
}
构造函数只接受一个 Vertices3 实例和一个布尔值，该值指示该对象是否有父对象。
public void update(float deltaTime) {
rotationY += 45 * deltaTime;
rotationParent += 20 * deltaTime;
int len = children.size();
for (int i = 0; i < len; i++) {
children.get(i).update(deltaTime);
}
}
在 update()方法中，我们首先更新 rotationY 和 rotationParent 成员。每个对象将围绕自身每秒旋转 45 度，围绕其父对象每秒旋转 20 度。我们还为对象的每个子对象递归调用 update()方法。
public void render(GL10 gl) {
gl.glPushMatrix();
if (hasParent)
gl.glRotatef(rotationParent, 0, 1, 0);
gl.glTranslatef(x, y, z);
gl.glPushMatrix();
gl.glRotatef(rotationY, 0, 1, 0);
gl.glScalef(scale, scale, scale);
mesh.draw(GL10.*GL_TRIANGLES*, 0, 36);
gl.glPopMatrix();
int len = children.size();
for (int i = 0; i < len; i++) {
children.get(i).render(gl);
}
gl.glPopMatrix();
}
}
render()方法是有趣的地方。我们做的第一件事是推送模型-视图矩阵的当前 TOS，它将在对象外部被设置为活动的。因为这个方法是递归的，我们将通过这个方法保存父方法的转换。
接下来，我们应用围绕父对象旋转对象的变换，并将其相对于父对象的中心放置。请记住，变换是以相反的顺序执行的，因此我们实际上首先相对于父对象放置对象，然后围绕父对象旋转它。仅当对象实际上有父对象时，才会执行旋转。日光箱没有父对象，所以我们不旋转它。这些是相对于对象父对象的变换，也适用于对象的子对象。围绕太阳机箱移动行星机箱也会移动“附加的”月亮机箱。
接下来我们要做的是再次推 TOS。到目前为止，它已经包含了父对象的变换和对象相对于父对象的变换。我们需要保存这个矩阵，因为它也将应用于对象的子对象。对象的自旋转及其缩放不适用于子对象，这就是为什么我们在 TOS 的副本(通过推 TOS 创建的)上执行此操作。在应用自旋转和缩放变换后，我们可以使用存储引用的板条箱网格来渲染该对象。让我们考虑一下，由于 TOS 矩阵，模型空间中给定的顶点会发生什么情况。记住应用转换的顺序:从最后到第一。
板条箱将首先被缩放到合适的尺寸。下一个应用的变换是自转。这两种变换应用于模型空间中的顶点。接下来，顶点将被转换到相对于对象父对象的位置。如果这个物体没有父物体，我们将有效地把顶点转换到世界空间。如果它有一个父节点，我们将把顶点转换到父节点的空间，父节点在原点。我们还将在父空间中围绕父对象旋转对象，如果它有父对象的话。如果你展开递归，你会看到我们也应用了这个对象的父对象的转换，等等。通过这种机制，月球机箱将首先被放置到父坐标系中，然后被放置到太阳机箱的坐标系中，这相当于世界空间。
渲染完当前对象后，我们弹出 TOS，这样新的 TOS 只包含对象相对于其父对象的变换和旋转。我们不希望子对象也应用对象的“局部”变换(即，围绕对象的 y 轴旋转和对象缩放)。剩下的就是反复出现在孩子们身上。
注意我们实际上应该以向量的形式对 HierarchicalObject 实例的位置进行编码，这样我们可以更容易地使用它。然而，我们还没有写一个 Vector3 类。我们将在下一章做那件事。
把这一切放在一起
让我们在适当的程序中使用这个 HierarchicalObject 类。为此，只需复制清单 10-6 中的 CubeTest 类的代码，其中也包含我们将重用的 createCube()方法。将类重命名为 HierarchyTest，并将 CubeScreen 重命名为 HierarchyScreen。我们需要做的就是创建我们的对象层次结构，并在适当的位置调用 HierarchicalObject.update()和 HierarchicalObject.render()方法。清单 10-8 显示了 HierarchyTest 的相关部分。
清单 10-8。 摘自 HierarchyTest.java；实现一个简单的层次系统
class HierarchyScreen extends GLScreen {
Vertices3 cube;
Texture texture;
HierarchicalObject sun;
我们班只增加了一个新成员，叫孙。它表示对象层次结构的根。因为所有其他对象都作为子对象存储在这个 sun 对象中，所以我们不需要显式地存储它们。
public HierarchyScreen(Game game) {
super(game);
cube = createCube();
texture = new Texture(glGame, "crate.png");
sun = new HierarchicalObject(cube,false );
sun.z = −5;
HierarchicalObject planet = new HierarchicalObject(cube,true );
planet.x = 3;
planet.scale = 0.2f;
sun.children.add(planet);
HierarchicalObject moon = new HierarchicalObject(cube,true );
moon.x = 1;
moon.scale = 0.1f;
planet.children.add(moon);
}
在构造函数中，我们建立了层次系统。首先，我们加载纹理并创建立方体网格供所有对象使用。接下来，我们创建太阳箱。它没有父对象，并且位于相对于世界原点(虚拟摄影机所在的位置)的(0，0，–5)处。接下来，我们创建围绕太阳运行的行星箱。它位于相对于太阳的(0，0，3)位置，刻度为 0.2。由于行星箱在模型空间中的边长为 1，该缩放因子将使其边长为 0.2 个单位。这里关键的一步是，我们小时候把行星箱加到太阳箱里。对于月球箱，我们做一些类似的事情。它位于相对于行星箱的(0，0，1)处，其比例为 0.1 个单位。我们也把它作为一个孩子添加到行星箱中。参考使用相同单位系统的图 10-15 ，了解设置情况。
@Override
public void update(float deltaTime) {
sun.update(deltaTime);
}
在 update()方法中，我们简单地告诉 sun crate 更新它自己。它将递归调用所有子节点的相同方法，这些子节点又调用所有子节点的相同方法，依此类推。这将更新层次中所有对象的旋转角度。
@Override
public void present(float deltaTime) {
GL10 gl = glGraphics.getGL();
gl.glViewport(0, 0, glGraphics.getWidth(), glGraphics.getHeight());
gl.glClear(GL10.*GL_COLOR_BUFFER_BIT*| GL10.*GL_DEPTH_BUFFER_BIT*);
gl.glMatrixMode(GL10.*GL_PROJECTION*);
gl.glLoadIdentity();
GLU.*gluPerspective*(gl, 67, glGraphics.getWidth()
/ (float ) glGraphics.getHeight(), 0.1f, 10.0f);
gl.glMatrixMode(GL10.*GL_MODELVIEW*);
gl.glLoadIdentity();
gl.glTranslatef(0, -2, 0);
gl.glEnable(GL10.*GL_DEPTH_TEST*);
gl.glEnable(GL10.*GL_TEXTURE_2D*);
texture.bind();
cube.bind();
sun.render(gl);
cube.unbind();
gl.glDisable(GL10.*GL_TEXTURE_2D*);
gl.glDisable(GL10.*GL_DEPTH_TEST*);
}
// rest as in CubeScreen
最后，我们有了 render()方法。我们从通常的视口设置和清除 framebuffer 和 depthbuffer 开始。我们还建立了透视投影矩阵，并将单位矩阵加载到 OpenGL ES 的模型-视图矩阵中。之后对 glTranslatef()的调用很有趣:它会将我们的太阳系在 y 轴上向下推 2 个单位。这样，我们有点瞧不起这个系统。这可以被认为是实际上将相机在 y 轴上向上移动了 2 个单位。这种解释实际上是正确的相机系统的关键，我们将在下一节“简单的相机系统”中研究。
一旦我们设置好了所有的基础，我们就可以进行深度测试和纹理处理，绑定纹理和立方体网格，让太阳自己渲染。由于层次中的所有对象都使用相同的纹理和网格，我们只需要绑定它们一次。这个调用将递归地渲染太阳及其所有子太阳，如前一节所述。最后，我们禁用深度测试和纹理，只是为了好玩。图 10-16 显示了我们程序的输出。
图 10-16。我们的板条箱太阳系在运转
太好了，一切都像预期的那样。太阳只绕着自己旋转。这颗行星以 3 个单位的距离绕太阳运行。它也绕着自己旋转，有太阳的 20%大。月球绕着行星运行，但由于使用了矩阵堆栈，它也绕着太阳运行。它还具有自旋转和缩放形式的局部变换。
HierarchicalObject 类非常通用，您可以随意使用它。增加更多的行星和卫星，甚至可能是卫星的卫星。疯狂使用矩阵堆栈，直到你掌握它的窍门。这也是你只能通过大量练习才能学到的东西。你需要能够在你的大脑中想象当组合所有的转换时实际上发生了什么。
注意不要对矩阵栈太着迷。它有一个最大深度，通常在 16 到 32 个条目之间，取决于 GPU/驱动程序。在一个应用中，我们最多只能使用四个层次。
简单的摄像系统
在前面的例子中，我们看到了如何实现 3D 摄像机系统的提示。我们使用 glTranslatef()在 y 轴上将整个世界向下推 2 个单位。由于相机固定在原点，向下看负 z 轴，这种方法给人的印象是相机本身向上移动了 2 个单位。所有对象仍然定义为 y 坐标设置为 0。
我们需要移动世界，而不是移动摄像机。假设我们希望摄像机位于位置(10，4，2)。我们需要做的就是如下使用 glTranslatef ():
gl.glTranslatef(−10,-4,-2);
如果我们想让相机绕 y 轴旋转 45 度，我们可以这样做:
gl.glRotatef(−45,0,1,0);
我们也可以结合这两个步骤，就像我们对“普通”对象所做的那样:
gl.glTranslatef(−10,-4,-2);
gl.glRotatef(−45,0,1,0);
秘诀是反转转换方法的参数。让我们用前面的例子来思考一下。我们知道，我们的“真正的”相机注定要坐在世界的原点，从 z 轴往下看。通过应用逆相机变换，我们将世界带入相机的固定视野。使用绕 y 轴旋转 45 度的虚拟相机等同于固定相机并将世界绕相机旋转 45 度。翻译也是如此。我们的虚拟摄像机可以放在(10，4，2)处。然而，由于我们的真实相机固定在世界的原点，我们只需要通过该位置向量的逆向量(10，–4，–2)来平移所有对象。
当我们修改前面示例的 present()方法的以下三行代码时，
gl.glMatrixMode(GL10.GL_MODELVIEW);
gl.glLoadIdentity();
gl.glTranslatef(0, -2, 0);
有了这四行，
gl.glMatrixMode(GL10.GL_MODELVIEW);
gl.glLoadIdentity();
gl.glTranslatef(0, -3, 0);
gl.glRotatef(45, 1, 0, 0);
我们得到的输出如图 10-17 所示。
图 10-17。从(0，3，0)俯视我们的世界
从概念上讲，我们的相机现在位于(0，3，0)，它以 45 度角俯视我们的场景(这与围绕 x 轴旋转相机 45 度相同)。图 10-18 显示了我们用摄像机设置的场景。
图 10-18。摄像机如何在场景中定位和定向
我们实际上可以用四个属性指定一个非常简单的摄像机:
- 它在世界空间中的位置。
- 它绕 x 轴的旋转(俯仰)。这相当于上下倾斜你的头。
- 它绕 y 轴的旋转(偏航)。这相当于左右转动你的头。
- 它绕 z 轴的旋转(滚动)。这相当于把头向左右倾斜。
给定这些属性，我们可以使用 OpenGL ES 方法来创建一个相机矩阵。这叫做欧拉旋转相机。许多第一人称射击游戏使用这种相机来模拟头部的倾斜。通常你会忽略滚转，只应用偏航和俯仰。应用旋转的顺序很重要。对于第一人称射击游戏，首先应用俯仰旋转，然后应用偏航旋转:
gl.glTranslatef(−cam.x,- cam.y,-cam.z);
gl.glRotatef(cam.yaw, 0, 1, 0);
gl.glRotatef(cam.pitch, 1, 0, 0);
许多游戏仍然使用这种非常简单的相机模型。如果包含了滚动旋转，你可能会观察到一个叫做万向锁定的效果。在给定的配置下，这种效果会抵消其中一个旋转。
注用文字甚至图像解释万向锁是非常困难的。由于我们将只使用偏航和俯仰，我们不会有这个问题。要了解万向节锁到底是什么，可以在你最喜欢的视频网站上查找。这个问题不能用欧拉旋转来解决。实际的解决方案在数学上很复杂，我们不会在本书中深入探讨。
一个非常简单的相机系统的第二种方法是使用 GLU.glLookAt()方法:
GLU.gluLookAt(GL10 gl,
float eyeX, float eyeY, float eyeZ,
float centerX, float centerY, float centerZ,
float upX, float upY, float upZ);
与 GLU.gluPerspective()方法一样，GLU.glLookAt()会将当前活动的矩阵乘以一个变换矩阵。在这种情况下，相机矩阵将改变世界:
- gl 只是整个渲染过程中使用的 GL10 实例。
- eyeX、eyeY 和 eyeZ 指定相机在世界上的位置。
- centerX、centerY 和 centerZ 指定了世界上相机所注视的点。
- upX、upY 和 upZ 指定了上矢量。把它想象成一个从你头顶射出的箭头，指向上方。向左或向右倾斜你的头，箭头将指向与你头顶相同的方向。
上方向向量通常设置为(0，1，0)，即使这不完全正确。在大多数情况下，gluLookAt()方法可以重新规范化这个上方向向量。图 10-19 显示了摄像机在(3，3，0)，观察(0，0，–5)时的场景，以及它的“真实”上矢量。
图 10-19。我们的摄像机在位置(3，3，0)，看着(0，0，–3)
我们可以用下面的代码片段替换之前更改的 HierarchyScreen.present()方法中的代码:
gl.glMatrixMode(GL10.GL_MODELVIEW);
gl.glLoadIdentity();
GLU.gluLookAt(gl, 3, 3, 0, 0, 0, -5, 0, 1, 0);
这一次，我们还注释掉了对 sun.update()的调用，因此层次结构将类似于图 10-19 所示。图 10-20 显示了使用相机的结果。
图 10-20。行动中的相机
当你想要跟随一个角色或者想要通过指定相机的位置和观察点来更好的控制你如何观察场景的时候，这种相机是很棒的。现在，这就是你所需要知道的关于相机的一切。在下一章，我们将编写两个简单的类，一个用于第一人称射击类型的摄像机，另一个用于可以跟踪物体的注视摄像机。
摘要
现在，您应该知道使用 OpenGL ES 进行 3D 图形编程的基础知识。您学习了如何设置透视视图平截头体，如何指定 3D 顶点位置，以及什么是 z 缓冲区。您还看到了 z 缓冲器可以是朋友也可以是敌人，这取决于它的使用是否正确。您创建了您的第一个 3D 对象:一个纹理立方体，这被证明是非常容易的。最后，你学到了更多关于矩阵和变换的知识，以及如何创建一个层次分明且非常简单的相机系统。你会很高兴地知道，这甚至不是冰山一角。在下一章中，我们将在 3D 图形编程的背景下重温第八章中的几个主题。我们还将介绍一些新的技巧，当你编写我们的最终游戏时，这些技巧会派上用场。我们强烈推荐使用本章中的例子。创造新的形状，疯狂地使用变形和摄像系统。
十一、3D 编程技巧
3D 编程是一个极其广泛和复杂的领域。本章探讨了一些主题，这些主题是编写一个简单的 3D 游戏的绝对最低要求:
- 我们将再次访问我们的朋友向量，并附加一个坐标。
- 灯光是任何 3D 游戏的重要组成部分。我们将看看如何用 OpenGL ES 实现简单的光照。
- 以编程方式定义对象很麻烦。我们将看一个简单的 3D 文件格式，以便我们可以加载和渲染用 3D 建模软件创建的 3D 模型。
- 在第八章中，我们讨论了对象表示和碰撞检测。我们将看看如何在 3D 中做同样的事情。
- 我们还将简要回顾一下我们在第八章中探索过的一些物理概念——这次是在 3D 环境中。
让我们从三维向量开始。
在我们开始之前
像往常一样，我们将在本章创建几个简单的示例程序。要做到这一点，我们只需创建一个新项目，并复制到目前为止我们开发的框架的所有源代码。
和前面的章节一样，我们将有一个单一的测试启动活动，以列表的形式向我们展示测试。我们将其命名为 GLAdvancedStarter，并将其作为我们的默认活动。简单地复制 GL3DBasicsStarter，并替换测试的类名。我们还需要用适当的元素将每个测试活动添加到清单中。
每个测试都会照常扩展 GLGame 实际的代码将被实现为一个 GLScreen 实例，我们将把它与 GLGame 实例连接起来。正如在第十章中一样，为了节省篇幅，我们将只介绍 GLScreen 实现的相关部分。所有的测试和启动活动都在 com . badlogic . androidgames . glad advanced 包中。一些类将是我们框架的一部分，并将进入各自的框架包中。
三维矢量
在第八章中，我们讨论了 2D 的向量及其解释。正如你可能已经猜到的，我们在那里讨论的所有事情在 3D 空间中仍然适用。我们需要做的就是给我们的向量再加一个坐标，也就是 z 坐标。
我们在 2D 用向量进行的操作可以很容易地转移到 3D 空间。我们用如下语句指定 3D 中的向量:
v = (x，y，z)
3D 中的添加按如下方式进行:
c = a + b = (a.x，a.y，b.z) + (b.x，b.y，b.z) = (a.x + b.x，a.y + b.y，a.z + b.z)
减法的工作方式完全相同:
c = a–b =(a . x，a.y，b . z)–(b . x，b.y，b . z)=(a . x–b . x，a . y–b . y，a . z–b . z)
向量乘以标量的工作原理如下:
a' = a *标量= (a.x *标量，a.y *标量，a.z *标量)
在 3D 中测量一个矢量的长度也很简单；我们只要把 z 坐标加到勾股方程:
| a | = sqrt(a . x * a . x+a . y * a . y+a . z * a . z)
基于此，我们也可以将我们的向量再次归一化为单位长度:
a' = (a.x / |a|，a.y / |a|，a.z / |a|)
我们在第八章中谈到的所有对向量的解释在 3D 中也成立:
- 位置只是由法向量的 x，y 和 z 坐标来表示。
- 速度和加速度也可以表示为 3D 矢量。然后，每个分量在一个轴上表示属性的某个量，例如速度情况下的米每秒(m/s)或加速度情况下的米每秒(m/s 2 )。
- 我们可以将方向(或轴)表示为简单的 3D 单位向量。当我们使用 OpenGL ES 的旋转工具时，我们在第八章中已经这样做了。
- 我们可以通过从结束向量中减去开始向量并测量结果向量的长度来测量距离。
另一个可能相当有用的操作是 3D 向量围绕 3D 轴的旋转。我们之前通过 OpenGL ES glRotatef()方法使用了这个原理。然而，我们不能使用它来旋转我们将用来存储我们的游戏对象的位置或方向的向量之一，因为它只对我们提交给 GPU 的顶点起作用。幸运的是，Android API 中有一个矩阵类，允许我们模拟 OpenGL ES 在 GPU 上做的事情。让我们编写一个实现所有这些特性的 Vector3 类。清单 11-1 显示了代码，我们会一路解释。
**清单 11-1。**Vector3.java 的 ??，3D 中的矢量
package com.badlogic.androidgames.framework.math;
import android.opengl.Matrix;
import android.util.FloatMath;
public class Vector3 {
private static final float []*matrix* = new float [16];
private static final float []*inVec* = new float [4];
private static final float []*outVec* = new float [4];
public float x, y, z;
该类从几个私有静态 final float 数组开始。我们稍后在实现 Vector3 类的新 rotate()方法时会用到它们。请记住，矩阵成员有 16 个元素，而 inVec 和 outVec 成员各有 4 个元素。我们创建这三个数组，这样我们就不必在以后一直创建它们。这将使垃圾收集器高兴。只要记住这样做，Vector3 类就不是线程安全的！
接下来定义的 x、y 和 z 成员应该是不言自明的。它们存储矢量的实际分量:
public Vector3() {
}
public Vector3(float x, float y, float z) {
this .x = x;
this .y = y;
this .z = z;
}
public Vector3(Vector3 other) {
this .x = other.x;
this .y = other.y;
this .z = other.z;
}
public Vector3 cpy() {
return new Vector3(x, y, z);
}
public Vector3 set(float x, float y, float z) {
this .x = x;
this .y = y;
this .z = z;
return this ;
}
public Vector3 set(Vector3 other) {
this .x = other.x;
this .y = other.y;
this .z = other.z;
return this ;
}
像 Vector2 一样，我们的 Vector3 类也有几个构造函数和设置函数以及一个 cpy()方法，这样我们就可以很容易地克隆 Vector 或者从程序中计算的组件中设置它们。
public Vector3 add(float x, float y, float z) {
this .x += x;
this .y += y;
this .z += z;
return this ;
}
public Vector3 add(Vector3 other) {
this .x += other.x;
this .y += other.y;
this .z += other.z;
return this ;
}
public Vector3 sub(float x, float y, float z) {
this .x -= x;
this .y -= y;
this .z -= z;
return this ;
}
public Vector3 sub(Vector3 other) {
this .x -= other.x;
this .y -= other.y;
this .z -= other.z;
return this ;
}
public Vector3 mul(float scalar) {
this .x *= scalar;
this .y *= scalar;
this .z *= scalar;
return this ;
}
各种 add()、sub()和 mul()方法只是我们在 Vector2 类中的扩展，增加了一个 z 坐标。它们实现了我们几页前讨论过的内容。直截了当，对吧？
public float len() {
return FloatMath.*sqrt*(x * x + y * y + z * z);
}
public Vector3 nor() {
float len = len();
if (len != 0) {
this .x /= len;
this .y /= len;
this .z /= len;
}
return this ;
}
len()和 nor()方法本质上也与 Vector2 类中的方法相同。我们所做的就是将新的 z 坐标合并到计算中。
public Vector3 rotate(float angle, float axisX, float axisY, float axisZ) {
*inVec*[0] = x;
*inVec*[1] = y;
*inVec*[2] = z;
*inVec*[3] = 1;
Matrix.*setIdentityM*(*matrix*, 0);
Matrix.*rotateM*(*matrix*, 0, angle, axisX, axisY, axisZ);
Matrix.*multiplyMV*(*outVec*, 0,*matrix*, 0,*inVec*, 0);
x = *outVec*[0];
y = *outVec*[1];
z = *outVec*[2];
return this ;
}
这是我们新的 rotate()方法。如前所述，它利用了 Android 的 Matrix 类。Matrix 类本质上由两个静态方法组成，比如 Matrix.setIdentityM()和 Matrix.rotateM()。这些在浮点数组上操作，类似于我们之前定义的那些。一个矩阵存储为 16 个浮点值，一个向量预计有四个元素。我们不会详细讨论这个类的内部工作原理；我们所需要的是一种在 Java 端模拟 OpenGL ES 矩阵功能的方法，而这正是这个类提供给我们的。所有这些方法都在矩阵上工作，其操作方式与 OpenGL ES 中的 glRotatef()、glTranslatef()和 glIdentityf()完全相同。
rotate()方法首先将向量的分量设置为我们前面定义的 inVec 数组。接下来，我们在类的矩阵成员上调用 Matrix.setIdentityM()。这将“清除”矩阵。在 OpenGL ES 中，我们使用 glIdentityf()对驻留在 GPU 上的矩阵做了同样的事情。接下来，我们调用 Matrix.rotateM()。它接受保存矩阵的浮点数组、该数组的偏移量、我们要旋转的角度(以度为单位)以及我们要绕其旋转的(单位长度)轴。此方法等效于 glRotatef()。它将给定的矩阵乘以一个旋转矩阵。最后，我们调用 Matrix.multiplyMV()，它将把我们存储在 inVec 中的向量乘以矩阵。这会将矩阵中存储的所有变换应用到向量。结果将在 outVec 中输出。该方法的其余部分只是从 outVec 数组中获取生成的新组件，并将它们存储在 Vector3 类的成员中。
注意除了旋转向量，你还可以使用 Matrix 类做更多的事情。在对传入矩阵的影响方面，它的操作方式与 OpenGL ES 完全相同。
public float dist(Vector3 other) {
float distX = this .x - other.x;
float distY = this .y - other.y;
float distZ = this .z - other.z;
return FloatMath.*sqrt*(distX * distX + distY * distY + distZ * distZ);
}
public float dist(float x, float y, float z) {
float distX = this .x - x;
float distY = this .y - y;
float distZ = this .z - z;
return FloatMath.*sqrt*(distX * distX + distY * distY + distZ * distZ);
}
public float distSquared(Vector3 other) {
float distX = this .x - other.x;
float distY = this .y - other.y;
float distZ = this .z - other.z;
return distX * distX + distY * distY + distZ * distZ;
}
public float distSquared(float x, float y, float z) {
float distX = this .x - x;
float distY = this .y - y;
float distZ = this .z - z;
return distX * distX + distY * distY + distZ * distZ;
}
}
最后，我们有常用的 dist()和 distSquared()方法来计算 3D 中两个向量之间的距离。
注意，我们在 Vector2 中省略了 angle()方法。虽然可以在 3D 中测量两个向量之间的角度，但这并不能给出 0 到 360 范围内的角度。通常，我们只需使用每个向量的两个分量并应用 Vector2.angle()方法，就可以计算 x/y、z/y 和 x/z 平面中两个向量之间的角度。直到我们的最后一个游戏，我们才需要这个功能，所以我们将在那时回到主题。
使用这个类的一个明确的例子是不必要的。我们可以像在第八章中调用 Vector2 类一样调用它。进入下一个主题:OpenGL ES 中的光照。
OpenGL ES 中的光照
OpenGL ES 中的光照是一个有用的特性，可以给我们的 3D 游戏一个很好的触感。为了使用这个功能，我们必须对 OpenGL ES 光照模型有一个概念。
照明如何工作
让我们思考一下照明是如何工作的。我们首先需要的是一个发光的光源。我们还需要一个可以被点亮的物体。最后，我们需要一个传感器，就像我们的眼睛或相机一样，它将捕捉由光源发出并被物体反射回来的光子。照明根据以下因素改变物体的感知颜色:
- 光源的类型
- 光源的颜色和强度
- 光源相对于被照亮对象的位置和方向
- 对象的材质和纹理
物体反射光的强度取决于多种因素。我们最关心的是光线照射表面的角度。光线越垂直于它所照射的表面，表面反射的光的强度就越大。图 11-1 说明了这一点。
图 11-1。光线越垂直于表面，反射光的强度越大
一旦光线到达一个表面，它会以两种不同的方式被反射。大多数光线被漫反射*，这意味着反射光线被物体表面的不规则性随机散射。有些反射是镜面反射，这意味着光线会反弹回来，就好像它们碰到了一面完美的镜子。图 11-2 显示了漫反射和镜面反射的区别。*
*
图 11-2。漫反射和镜面反射
镜面反射会在物体上表现为高光。一个物体是否会产生镜面反射取决于它的材质。具有粗糙或不平坦表面的对象，如皮肤或织物，不太可能具有镜面高光。表面光滑的物体，如玻璃或大理石，确实会出现这些照明伪像。当然，玻璃或大理石表面也不是绝对光滑的。然而，相对于木材或人类皮肤等材质，它们非常光滑。
当光线照射到一个表面时，它的反射也会根据照射到的物体的化学成分而改变颜色。例如，我们看到的红色物体是那些只反射光的红色部分的物体。该物体“吞噬”所有其他波长。黑色物体是一种几乎能吸收所有照射到它上面的光线的物体。
OpenGL ES 允许我们通过指定光源和对象的材质来模拟这种真实世界的行为。
光源
我们被各种光源包围着。太阳不断向我们发射光子。我们的监视器发出光，在夜晚用那种美丽的蓝色光芒包围着我们。灯泡和头灯让我们在黑暗中不会撞到或撞到东西。OpenGL ES 使我们能够创建四种类型的光源:
- 环境光 : 环境光本身并不是一种光源，而是来自其他光源的光子在我们的世界中反弹的结果。所有这些杂散光子的组合构成了特定的默认照明级别，该级别是无方向的，并且同等地照明所有对象。
- 点光源 : 这些点光源在空间中有位置，向各个方向发光。例如，灯泡是一种点光源。
- 方向灯 : 这些在 OpenGL ES 中被表示为方向，并被假设为无限远。太阳可以被理想化为定向光源。我们可以假设，由于地球和太阳之间的距离，来自太阳的光线都以相同的角度照射到地球上。
- 聚光灯 : 它们与点光源相似，在空间中有明确的位置。此外，他们有一个方向，他们发光，并创建一个光锥，是有限的一些半径。路灯是聚光灯。
我们将只研究环境光、点光和平行光。由于 OpenGL ES 计算光照的方式，使用有限的 GPU(如 Android 设备上的 GPU)很难获得正确的聚光灯。你马上就会明白为什么会这样。
除了光源的位置和方向，OpenGL ES 还允许我们指定光线的颜色或强度。这被表示为 RGBA 颜色。然而，OpenGL ES 要求我们为每个光源指定四种不同的颜色，而不是只有一种:
- 环境:这是一个物体整体阴影的强度/颜色。无论物体相对于光源的位置或方向如何，物体都会被均匀地照亮。
- 漫反射:这是计算漫反射时物体被照亮的强度/颜色。物体不面对光源的一侧不会被照亮，就像在现实生活中一样。
- 镜面:这种强度/颜色类似于漫反射颜色。但是，它只会影响对象上朝向观察者和光源的特定方向的点。
- 发射:这完全令人困惑，在现实应用中几乎没有用处，所以我们就不深入探讨了。
通常，我们只设置光源的漫反射和镜面反射强度，其他两个保持默认值。我们也将使用相同的 RGBA 颜色用于漫反射和高光强度。
材质
我们世界中的每一个物体都有一层材质。该材质不仅定义了照射到物体上的光线如何被反射，还修改了反射光线的颜色。OpenGL ES 允许我们为材质指定与光源相同的四种 RGBA 颜色:
- 环境:这是与场景中任何光源的环境颜色相结合的颜色。
- 漫射:这是与任何光源的漫射颜色相结合的颜色。
- 镜面反射:这是一种颜色，与物体表面镜面反射高光点的任何光源的镜面反射颜色相结合。
- 发射的:我们再次忽略它，因为它在我们的上下文中几乎没有用处。
图 11-3 展示了前三种材质/光源的属性:环境、漫射和镜面。
图 11-3。不同的材质/灯光类型。左:仅环境温度。中心:仅漫射。右:环境光和漫反射，带镜面高光
在图 11-3 中，我们可以看到不同材质和灯光属性的贡献。环境光均匀地照亮物体。漫射光会根据光线击中物体的角度而被反射；直接面对光源的区域会比较亮，光线达不到的区域比较暗。最右边的图像显示了环境光、漫射光和镜面光的组合。镜面反射光在球体上显示为白色高光。
OpenGL ES 如何计算光照:顶点法线
你知道从物体反射回来的光的强度取决于光线照射到物体表面的角度。OpenGL ES 利用这个事实来计算光照。它通过使用顶点法线来做到这一点，我们必须在代码中定义它，就像我们定义纹理坐标和顶点颜色一样。图 11-4 显示了一个带有顶点法线的球体。
图 11-4。一个球体及其顶点的法线
法线是简单的单位长度向量，指向一个表面所面对的方向。在我们的例子中，曲面是三角形。然而，我们必须指定顶点法线，而不是指定曲面法线。曲面法线和顶点法线之间的区别在于，顶点法线可能不必指向与曲面法线相同的方向。我们可以在图 11-4 中清楚地看到这一点，其中每个顶点法线实际上是该顶点所属三角形法线的平均值。这种平均有助于对象的平滑着色。
当我们渲染一个启用顶点法线和光照的物体时，OpenGL ES 将决定每个顶点和光源之间的角度。有了这个角度，它可以根据对象和光源的材质的环境、漫反射和镜面反射属性来计算顶点的颜色。最终结果是对象的每个顶点的颜色，然后结合其他顶点的计算颜色在每个三角形上进行插值。这个插值的颜色将会和我们应用到物体上的纹理贴图结合起来。
这听起来很可怕，但其实没那么糟糕。我们所需要做的就是启用照明，指定光源，我们想要渲染的对象的材质，顶点法线，以及我们通常指定的其他顶点属性，如位置和纹理坐标。让我们来看看如何用 OpenGL ES 实现这一切。
在实践中
我们现在将通过所有必要的步骤让照明与 OpenGL ES 一起工作。在这个过程中，我们将创建一些小的助手类，使使用光源变得更容易。我们将把它们放在 com . badlogic . Android games . framework . GL 包中。
启用和禁用照明
与所有 OpenGL ES 状态一样，我们首先必须启用相关的功能。我们是这样做的:
gl.glEnable(GL10.GL_LIGHTING);
一旦启用，照明将应用于我们渲染的所有对象。当然，我们必须指定光源、材质和顶点法线来获得有意义的结果。渲染完所有需要照明的对象后，我们可以再次禁用照明:
gl.glDisable(GL10.GL_LIGHTING);
指定光源
如前所述，OpenGL ES 为我们提供了四种类型的光源:环境光、点光、平行光和聚光灯。我们来看看如何定义前三个。为了让聚光灯更有效，看起来更好，我们需要为每个物体的模型设置一个非常高的三角形数。这在大多数当前的移动设备上是禁止的。
OpenGL ES 限制我们在一个场景中最多有八个光源，外加一个全局环境光。八个光源中的每一个都有一个标识符，来自 GL10。GL_LIGHT0 至 GL10。GL_LIGHT7。如果我们想要操作其中一个光源的属性，我们可以通过指定该光源各自的 ID 来实现。
必须使用以下语法启用光源:
gl.glEnable(GL10.GL_LIGHT0);
在这种情况下，OpenGL ES 将获取 ID 为 0 的光源的属性，并相应地将其应用于所有渲染对象。如果我们想禁用一个光源，我们可以这样做:
gl.glDisable(GL10.GL_LIGHT0);
环境光是一种特殊情况，因为它没有标识符。在 OpenGL ES 场景中只有一个环境光。让我们看看那个。
环境光
正如已经解释过的，环境光是一种特殊类型的光。它没有位置和方向，只有一种颜色，通过这种颜色，场景中的所有对象将被均匀地照亮。OpenGL ES 允许我们如下指定全局环境光:
float[] ambientColor = { 0.2f, 0.2f, 0.2f, 1.0f };
gl.glLightModelfv(GL10.GL_LIGHT_MODEL_AMBIENT, color, 0);
ambientColor 数组保存环境光颜色的 RGBA 值，编码为 0 到 1 范围内的浮点数。glLightModelfv()方法将一个常量作为参数，指定我们要设置环境光的颜色；保存颜色的浮点数组；以及该方法应该开始读取 RGBA 值的浮点数组中的偏移量。让我们把这个放到可爱的小课堂里。清单 11-2 显示了代码。
清单 11-2。AmbientLight.java??，OpenGL ES 全局环境光的简单抽象
package com.badlogic.androidgames.framework.gl;
import javax.microedition.khronos.opengles.GL10;
public class AmbientLight {
float [] color = {0.2f, 0.2f, 0.2f, 1};
public void setColor(float r, float g, float b, float a) {
color[0] = r;
color[1] = g;
color[2] = b;
color[3] = a;
}
public void enable(GL10 gl) {
gl.glLightModelfv(GL10.*GL_LIGHT_MODEL_AMBIENT*, color, 0);
}
}
我们所做的就是将环境光的颜色存储在一个浮点数组中，然后提供两种方法:一种是设置颜色，另一种是让 OpenGL ES 使用我们定义的环境光颜色。默认情况下，我们使用灰色的环境光颜色。
点光源
点光源有一个位置以及一个环境光，漫射光和镜面反射光的颜色/强度(我们忽略了发射光的颜色/强度)。要指定不同的颜色，我们可以执行以下操作:
gl.glLightfv(GL10.GL_LIGHT3, GL10.GL_AMBIENT, ambientColor, 0);
gl.glLightfv(GL10.GL_LIGHT3, GL10.GL_DIFFUSE, diffuseColor, 0);
gl.glLightfv(GL10.GL_LIGHT3, GL10.GL_SPECULAR, specularColor, 0);
第一个参数是光标识符；在这种情况下，我们使用第四盏灯。下一个参数指定了我们想要修改的灯光属性。第三个参数也是一个保存 RGBA 值的浮点数组，最后一个参数是该数组的偏移量。指定位置很容易:
float[] position = {x, y, z, 1};
gl.glLightfv(GL10.GL_LIGHT3, GL10.GL_POSITION, position, 0);
我们再次指定要修改的属性(在本例中是位置)，以及一个四元素数组，该数组存储光线在我们的世界中的 x、y 和 z 坐标。请注意，对于位置光源，数组的第四个元素必须设置为 1！让我们把它放到一个助手类中。清单 11-3 显示了代码。
清单 11-3。PointLight.java??，OpenGL ES 点光源的简单抽象
package com.badlogic.androidgames.framework.gl;
import javax.microedition.khronos.opengles.GL10;
public class PointLight {
float [] ambient = { 0.2f, 0.2f, 0.2f, 1.0f };
float [] diffuse = { 1.0f, 1.0f, 1.0f, 1.0f };
float [] specular = { 0.0f, 0.0f, 0.0f, 1.0f };
float [] position = { 0, 0, 0, 1 };
int lastLightId = 0;
public void setAmbient(float r, float g, float b, float a) {
ambient[0] = r;
ambient[1] = g;
ambient[2] = b;
ambient[3] = a;
}
public void setDiffuse(float r, float g, float b, float a) {
diffuse[0] = r;
diffuse[1] = g;
diffuse[2] = b;
diffuse[3] = a;
}
public void setSpecular(float r, float g, float b, float a) {
specular[0] = r;
specular[1] = g;
specular[2] = b;
specular[3] = a;
}
public void setPosition(float x, float y, float z) {
position[0] = x;
position[1] = y;
position[2] = z;
}
public void enable(GL10 gl, int lightId) {
gl.glEnable(lightId);
gl.glLightfv(lightId, GL10.*GL_AMBIENT*, ambient, 0);
gl.glLightfv(lightId, GL10.*GL_DIFFUSE*, diffuse, 0);
gl.glLightfv(lightId, GL10.*GL_SPECULAR*, specular, 0);
gl.glLightfv(lightId, GL10.*GL_POSITION*, position, 0);
lastLightId = lightId;
}
public void disable(GL10 gl) {
gl.glDisable(lastLightId);
}
}
我们的助手类存储光线的环境、漫射和镜面反射颜色分量以及位置(第四个元素设置为 1)。此外，我们存储了用于这个灯的最后一个灯标识符，这样我们就可以提供一个 disable()方法，在必要时关闭灯。对于每个灯光属性，我们都有一个很好的设置方法。我们还有一个 enable()方法，它接受一个 GL10 实例和一个 light 标识符(比如 GL10。GL_LIGHT6)。它启用灯光，设置其属性，并存储所使用的灯光标识符。disable()方法只是使用 enable()中设置的 lastLightId 成员来禁用灯光。
在成员数组的初始化器中，我们对环境、漫射和镜面反射颜色使用合理的默认值。灯光将是白色的，它不会产生任何高光，因为高光的颜色是黑色的。
方向灯
平行光与点光几乎相同。唯一不同的是它有方向而不是位置。方向的表达方式有些混乱。OpenGL ES 不使用方向向量，而是希望我们在世界上定义一个点。然后通过从该点到世界原点的方向向量来计算方向。以下片段将产生来自世界右侧的平行光:
float[] dirPos = {1, 0, 0, 0};
gl.glLightfv(GL10.GL_LIGHT0, GL10.GL_POSITION, dirPos, 0);
我们可以把它转换成一个方向向量:
dir = -dirPos = {-1, 0, 0, 0}
其余属性，如环境光或漫反射颜色，与点光源的属性相同。清单 11-4 显示了一个用于漫射灯光的小助手类的代码。
清单 11-4。DirectionalLight.java??，OpenGL ES 定向灯的简单抽象
package com.badlogic.androidgames.framework.gl;
import javax.microedition.khronos.opengles.GL10;
public class DirectionalLight {
float [] ambient = { 0.2f, 0.2f, 0.2f, 1.0f };
float [] diffuse = { 1.0f, 1.0f, 1.0f, 1.0f };
float [] specular = { 0.0f, 0.0f, 0.0f, 1.0f };
float [] direction = { 0, 0, -1, 0 };
int lastLightId = 0;
public void setAmbient(float r, float g, float b, float a) {
ambient[0] = r;
ambient[1] = g;
ambient[2] = b;
ambient[3] = a;
}
public void setDiffuse(float r, float g, float b, float a) {
diffuse[0] = r;
diffuse[1] = g;
diffuse[2] = b;
diffuse[3] = a;
}
public void setSpecular(float r, float g, float b, float a) {
specular[0] = r;
specular[1] = g;
specular[2] = b;
specular[3] = a;
}
public void setDirection(float x, float y, float z) {
direction[0] = -x;
direction[1] = -y;
direction[2] = -z;
}
public void enable(GL10 gl, int lightId) {
gl.glEnable(lightId);
gl.glLightfv(lightId, GL10.*GL_AMBIENT*, ambient, 0);
gl.glLightfv(lightId, GL10.*GL_DIFFUSE*, diffuse, 0);
gl.glLightfv(lightId, GL10.*GL_SPECULAR*, specular, 0);
gl.glLightfv(lightId, GL10.*GL_POSITION*, direction, 0);
lastLightId = lightId;
}
public void disable(GL10 gl) {
gl.glDisable(lastLightId);
}
}
我们的助手类几乎与点光源类相同。唯一的区别是方向数组的第四个元素被设置为 1。我们还有一个 setDirection()方法，而不是 setPosition()方法。setDirection()方法允许我们指定一个方向，比如(–1，0，0)，以便光线从右侧发出。在这个方法中，我们只是否定了所有的矢量分量，因此我们将方向转换为 OpenGL ES 期望的格式。
指定材质
材质由几个属性定义。与 OpenGL ES 中的任何东西一样，材质是一种状态，在我们再次改变它或 OpenGL ES 上下文丢失之前，它都是活动的。要设置当前活动的材质属性，我们可以执行以下操作:
gl.glMaterialfv(GL10.GL_FRONT_AND_BACK, GL10.GL_AMBIENT, ambientColor, 0);
gl.glMaterialfv(GL10.GL_FRONT_AND_BACK, GL10.GL_DIFFUSE, diffuseColor, 0);
gl.glMaterialfv(GL10.GL_FRONT_AND_BACK, GL10.GL_SPECULAR, specularColor, 0);
像往常一样，我们有一个环境，一个漫射，和一个镜面 RGBA 颜色来指定。我们再次通过四元素浮动数组来实现，就像我们对光源属性所做的那样。将这些放到一个小助手类中也很容易。清单 11-5 显示了代码。
**清单 11-5。**Material.java，OpenGL ES 素材的简单抽象
package com.badlogic.androidgames.framework.gl;
import javax.microedition.khronos.opengles.GL10;
public class Material {
float [] ambient = { 0.2f, 0.2f, 0.2f, 1.0f };
float [] diffuse = { 1.0f, 1.0f, 1.0f, 1.0f };
float [] specular = { 0.0f, 0.0f, 0.0f, 1.0f };
public void setAmbient(float r, float g, float b, float a) {
ambient[0] = r;
ambient[1] = g;
ambient[2] = b;
ambient[3] = a;
}
public void setDiffuse(float r, float g, float b, float a) {
diffuse[0] = r;
diffuse[1] = g;
diffuse[2] = b;
diffuse[3] = a;
}
public void setSpecular(float r, float g, float b, float a) {
specular[0] = r;
specular[1] = g;
specular[2] = b;
specular[3] = a;
}
public void enable(GL10 gl) {
gl.glMaterialfv(GL10.*GL_FRONT_AND_BACK*, GL10.*GL_AMBIENT*, ambient, 0);
gl.glMaterialfv(GL10.*GL_FRONT_AND_BACK*, GL10.*GL_DIFFUSE*, diffuse, 0);
gl.glMaterialfv(GL10.*GL_FRONT_AND_BACK*, GL10.*GL_SPECULAR*, specular, 0);
}
}
这里也没有什么大的惊喜。我们只是存储材质的三个组件，并提供设置器和一个 enable()方法，用于设置材质。
谈到材质，OpenGL ES 还有一个锦囊妙计。通常我们不会使用 glMaterialfv()，而是选择一种叫做颜色材质的东西。这意味着 OpenGL ES 将采用模型的顶点颜色作为环境和漫射材质颜色，而不是通过 glMaterialfv()指定的环境和漫射颜色。要启用这个漂亮的特性，我们只需调用它:
gl.glEnable(GL10.GL_COLOR_MATERIAL);
我们通常使用这个而不是一个完整的材质类，如前所示，因为环境光和漫反射颜色通常是相同的。因为我们在大多数演示和游戏中也不使用高光，所以我们可以只启用颜色材质而不使用任何 glMaterialfv()调用。选择使用材质类还是颜色材质完全取决于你。
指定法线
为了让光照在 OpenGL ES 中工作，我们必须为模型的每个顶点指定顶点法线。顶点法线必须是一个单位长度的向量，它指向顶点所属曲面的(平均)面向方向。图 11-5 显示了立方体的顶点法线。
图 11-5。立方体每个顶点的顶点法线
顶点法线只是另一个顶点属性，就像位置或颜色一样。为了上传顶点法线，我们必须再次修改我们的顶点 3 类。为了告诉 OpenGL ES 在哪里可以找到每个顶点的法线，我们使用 glNormalPointer()方法，就像我们之前使用 glVertexPointer()或 glColorPointer()方法一样。清单 11-6 显示了我们最终修订的 Vertices3 类。
清单 11-6。Vertices3.java??，最终版本支持法线
package com.badlogic.androidgames.framework.gl;
import java.nio.ByteBuffer;
import java.nio.ByteOrder;
import java.nio.IntBuffer;
import java.nio.ShortBuffer;
import javax.microedition.khronos.opengles.GL10;
import com.badlogic.androidgames.framework.impl.GLGraphics;
public class Vertices3 {
final GLGraphics glGraphics;
final boolean hasColor;
final boolean hasTexCoords;
final boolean hasNormals;
final int vertexSize;
final IntBuffer vertices;
final int [] tmpBuffer;
final ShortBuffer indices;
在这些成员中，唯一新增加的是 hasNormals 布尔值，它跟踪顶点是否有法线。
public Vertices3(GLGraphics glGraphics, int maxVertices, int maxIndices,
boolean hasColor, boolean hasTexCoords, boolean hasNormals) {
this .glGraphics = glGraphics;
this .hasColor = hasColor;
this .hasTexCoords = hasTexCoords;
this .hasNormals = hasNormals;
this .vertexSize = (3 + (hasColor ? 4 : 0) + (hasTexCoords ? 2 : 0) + (hasNormals ? 3 : 0)) * 4;
this .tmpBuffer = new int [maxVertices * vertexSize / 4];
ByteBuffer buffer = ByteBuffer.*allocateDirect*(maxVertices * vertexSize);
buffer.order(ByteOrder.*nativeOrder*());
vertices = buffer.asIntBuffer();
if (maxIndices > 0) {
buffer = ByteBuffer.*allocateDirect*(maxIndices * Short.*SIZE*/ 8);
buffer.order(ByteOrder.*nativeOrder*());
indices = buffer.asShortBuffer();
} else {
indices = null ;
}
}
在构造函数中，我们现在还接受一个 hasNormals 参数。我们还必须修改 vertexSize 成员的计算，如果法线可用，则为每个顶点添加三个浮点。
public void setVertices(float [] vertices, int offset, int length) {
this .vertices.clear();
int len = offset + length;
for (int i = offset, j = 0; i < len; i++, j++)
tmpBuffer[j] = Float.*floatToRawIntBits*(vertices[i]);
this .vertices.put(tmpBuffer, 0, length);
this .vertices.flip();
}
public void setIndices( short [] indices, int offset, int length) {
this .indices.clear();
this .indices.put(indices, offset, length);
this .indices.flip();
}
如您所见，方法 setVertices()和 setIndices()保持不变。
public void bind() {
GL10 gl = glGraphics.getGL();
gl.glEnableClientState(GL10.*GL_VERTEX_ARRAY*);
vertices.position(0);
gl.glVertexPointer(3, GL10.*GL_FLOAT*, vertexSize, vertices);
if (hasColor) {
gl.glEnableClientState(GL10.*GL_COLOR_ARRAY*);
vertices.position(3);
gl.glColorPointer(4, GL10.*GL_FLOAT*, vertexSize, vertices);
}
if (hasTexCoords) {
gl.glEnableClientState(GL10.*GL_TEXTURE_COORD_ARRAY*);
vertices.position(hasColor ? 7 : 3);
gl.glTexCoordPointer(2, GL10.*GL_FLOAT*, vertexSize, vertices);
}
if (hasNormals) {
gl.glEnableClientState(GL10.*GL_NORMAL_ARRAY*);
int offset = 3;
if (hasColor)
offset += 4;
if (hasTexCoords)
offset += 2;
vertices.position(offset);
gl.glNormalPointer(GL10.*GL_FLOAT*, vertexSize, vertices);
}
}
在 bind()方法中，我们使用了通常的 ByteBuffer 技巧，这次还通过 glNormalPointer()方法合并了法线。为了计算法线指针的偏移量，我们必须考虑颜色和纹理坐标是否给定。
public void draw( int primitiveType, int offset, int numVertices) {
GL10 gl = glGraphics.getGL();
if (indices != null ) {
indices.position(offset);
gl.glDrawElements(primitiveType, numVertices,
GL10.*GL_UNSIGNED_SHORT*, indices);
} else {
gl.glDrawArrays(primitiveType, offset, numVertices);
}
}
您可以看到 draw()方法再次未被修改；所有神奇的事情都发生在 bind()方法中。
public void unbind() {
GL10 gl = glGraphics.getGL();
if (hasTexCoords)
gl.glDisableClientState(GL10.*GL_TEXTURE_COORD_ARRAY*);
if (hasColor)
gl.glDisableClientState(GL10.*GL_COLOR_ARRAY*);
if (hasNormals)
gl.glDisableClientState(GL10.*GL_NORMAL_ARRAY*);
}
}
最后，我们还稍微修改了 unbind()方法。如果使用了法线，我们禁用法线指针，以正确清理 OpenGL ES 状态。
使用这个修改后的 Vertices3 版本和以前一样简单。这里有一个小例子:
float [] vertices = { -0.5f, -0.5f, 0, 0, 0, 1,
0.5f, -0.5f, 0, 0, 0, 1,
0.0f, 0.5f, 0, 0, 0, 1 };
Vertices3 vertices = new Vertices3(glGraphics, 3, 0, false , false , true );
vertices.setVertices(vertices);
我们创建一个浮点数组来保存三个顶点，每个顶点都有一个位置(每行的前三个浮点)和一个法线(每行的后三个浮点)。在这种情况下，我们在 x-y 平面上有一个三角形，它的法线指向 z 轴的正方向。剩下要做的就是创建顶点 3 实例并设置顶点。很简单，对吧？绑定、绘图和解除绑定工作与旧版本完全相同。当然，我们也可以像以前一样添加顶点颜色和纹理坐标。
将所有这些放在一起
让我们把所有这些照明知识放在一个例子中。我们想用一个全局环境光，一个点光和一个平行光来绘制一个场景，这些光都照亮一个以原点为中心的立方体。另外，我们还将调用 gluLookAt()来定位我们的摄像机。图 11-6 展示了我们这个世界的设置。
图 11-6。我们的第一个灯光场景
和我们所有的例子一样，我们创建了一个名为 LightTest 的类，它照常扩展了 GLGame。它从 getStartScreen()方法返回一个新的 LightScreen 实例。LightScreen 类扩展了 GLScreen，如清单 11-7 所示。
**清单 11-7。**摘自 LightTest.java；使用 OpenGL ES 进行照明
class LightScreen extends GLScreen {
float angle;
Vertices3 cube;
Texture texture;
AmbientLight ambientLight;
PointLight pointLight;
DirectionalLight directionalLight;
Material material;
我们从几个成员开始。角度成员存储立方体围绕 y 轴的当前旋转。Vertices3 成员存储立方体模型的顶点，我们稍后将对其进行定义。此外，我们存储环境光，点光，方向光和材质实例。
public LightScreen(Game game) {
super (game);
cube = createCube();
texture = new Texture(glGame, "crate.png");
ambientLight = new AmbientLight();
ambientLight.setColor(0, 0.2f, 0, 1);
pointLight = new PointLight();
pointLight.setDiffuse(1, 0, 0, 1);
pointLight.setPosition(3, 3, 0);
directionalLight = new DirectionalLight();
directionalLight.setDiffuse(0, 0, 1, 1);
directionalLight.setDirection(1, 0, 0);
material = new Material();
}
接下来是构造函数。在这里我们创建立方体模型的顶点并加载箱子纹理，就像我们在第十章中所做的一样。我们还实例化所有的灯光和材质，并设置它们的属性。环境光颜色是浅绿色，点光源是红色，在我们的世界中位于(3，3，0)。平行光具有蓝色漫反射颜色，来自左侧。对于材质，我们使用默认值(一点环境光，白色用于漫反射，黑色用于镜面反射)。
@Override
public void resume() {
texture.reload();
}
在 resume()方法中，我们确保在上下文丢失的情况下(重新)加载纹理。
private Vertices3 createCube() {
float [] vertices = { -0.5f, -0.5f, 0.5f, 0, 1, 0, 0, 1,
0.5f, -0.5f, 0.5f, 1, 1, 0, 0, 1,
0.5f, 0.5f, 0.5f, 1, 0, 0, 0, 1,
-0.5f, 0.5f, 0.5f, 0, 0, 0, 0, 1,
0.5f, -0.5f, 0.5f, 0, 1, 1, 0, 0,
0.5f, -0.5f, -0.5f, 1, 1, 1, 0, 0,
0.5f, 0.5f, -0.5f, 1, 0, 1, 0, 0,
0.5f, 0.5f, 0.5f, 0, 0, 1, 0, 0,
0.5f, -0.5f, -0.5f, 0, 1, 0, 0, -1,
-0.5f, -0.5f, -0.5f, 1, 1, 0, 0, -1,
-0.5f, 0.5f, -0.5f, 1, 0, 0, 0, -1,
0.5f, 0.5f, -0.5f, 0, 0, 0, 0, -1,
-0.5f, -0.5f, -0.5f, 0, 1, -1, 0, 0,
-0.5f, -0.5f, 0.5f, 1, 1, -1, 0, 0,
-0.5f, 0.5f, 0.5f, 1, 0, -1, 0, 0,
-0.5f, 0.5f, -0.5f, 0, 0, -1, 0, 0,
-0.5f, 0.5f, 0.5f, 0, 1, 0, 1, 0,
0.5f, 0.5f, 0.5f, 1, 1, 0, 1, 0,
0.5f, 0.5f, -0.5f, 1, 0, 0, 1, 0,
-0.5f, 0.5f, -0.5f, 0, 0, 0, 1, 0,
-0.5f, -0.5f, -0.5f, 0, 1, 0, -1, 0,
0.5f, -0.5f, -0.5f, 1, 1, 0, -1, 0,
0.5f, -0.5f, 0.5f, 1, 0, 0, -1, 0,
-0.5f, -0.5f, 0.5f, 0, 0, 0, -1, 0 };
short [] indices = { 0, 1, 2, 2, 3, 0,
4, 5, 6, 6, 7, 4,
8, 9, 10, 10, 11, 8,
12, 13, 14, 14, 15, 12,
16, 17, 18, 18, 19, 16,
20, 21, 22, 22, 23, 20,
24, 25, 26, 26, 27, 24 };
Vertices3 cube = new Vertices3(glGraphics, vertices.length / 8, indices.length, false , true , true );
cube.setVertices(vertices, 0, vertices.length);
cube.setIndices(indices, 0, indices.length);
return cube;
}
createCube()方法与我们在前面的例子中使用的方法基本相同。然而这一次，我们给每个顶点添加了法线，如图图 11-4 所示。除此之外，没有什么真正改变。
@Override
public void update(float deltaTime) {
angle += deltaTime * 20;
}
在 update()方法中，我们只是增加立方体的旋转角度。
@Override
public void present(float deltaTime) {
GL10 gl = glGraphics.getGL();
gl.glClearColor(0.2f, 0.2f, 0.2f, 1.0f);
gl.glClear(GL10.*GL_COLOR_BUFFER_BIT*| GL10.*GL_DEPTH_BUFFER_BIT*);
gl.glEnable(GL10.*GL_DEPTH_TEST*);
gl.glViewport(0, 0, glGraphics.getWidth(), glGraphics.getHeight());
gl.glMatrixMode(GL10.*GL_PROJECTION*);
gl.glLoadIdentity();
GLU.*gluPerspective*(gl, 67, glGraphics.getWidth()
/ (float ) glGraphics.getHeight(), 0.1f, 10f);
gl.glMatrixMode(GL10.*GL_MODELVIEW*);
gl.glLoadIdentity();
GLU.*gluLookAt*(gl, 0, 1, 3, 0, 0, 0, 0, 1, 0);
gl.glEnable(GL10.*GL_LIGHTING*);
ambientLight.enable(gl);
pointLight.enable(gl, GL10.*GL_LIGHT0*);
directionalLight.enable(gl, GL10.*GL_LIGHT1*);
material.enable(gl);
gl.glEnable(GL10.*GL_TEXTURE_2D*);
texture.bind();
gl.glRotatef(angle, 0, 1, 0);
cube.bind();
cube.draw(GL10.*GL_TRIANGLES*, 0, 6 * 2 * 3);
cube.unbind();
pointLight.disable(gl);
directionalLight.disable(gl);
gl.glDisable(GL10.*GL_TEXTURE_2D*);
gl.glDisable(GL10.*GL_DEPTH_TEST*);
}
这里变得有趣了。前几行是我们清除 colorbuffer 和 depthbuffer 的样板代码——启用深度测试和设置视口。
接下来，我们通过 gluPerspective()将投影矩阵设置为透视投影矩阵，并将 gluLookAt()用于模型-视图矩阵，这样我们就有了如图图 11-6 所示的摄像机设置。
接下来，我们启用照明本身。此时，我们还没有定义任何灯光，所以我们在接下来的几行中通过调用灯光和材质的 enable()方法来定义。
像往常一样，我们也启用纹理和绑定我们的板条箱纹理。最后，我们调用 glRotatef()来旋转我们的立方体，然后通过调用 Vertices3 实例来呈现它的顶点。
为了完善这个方法，我们禁用了点光源和平行光(记住，环境光是全局状态)以及纹理和深度测试。这就是 OpenGL ES 中光照的全部内容！
@Override
public void pause() {
}
@Override
public void dispose() {
}
}
其余的类只是空的；在暂停的情况下，我们不必做任何特殊的事情。
图 11-7 显示了我们例子的输出。
图 11-7。我们的场景来自图 11-6 ，用 OpenGL ES 渲染
OpenGL ES 中光照的一些注意事项
虽然灯光可以给你的游戏增加一些好看的视觉效果，但是它也有它的局限性和缺陷。以下是一些你应该牢记在心的事情:
- 照明很贵，尤其是在低端设备上。小心使用。启用的光源越多，渲染场景所需的计算能力就越强。
- 当指定点光源/平行光的位置/方向时，您必须在加载相机矩阵之后和将模型视图矩阵与任何矩阵相乘以移动和旋转对象之前执行此操作！这一点至关重要。如果不按照这个方法，你会有一些莫名其妙的灯光神器。
- 当您使用 glScalef()更改模型的大小时，它的法线也会被缩放。这很糟糕，因为 OpenGL ES 期望单位长度的法线。要解决这个问题，您可以使用命令 glEnable(GL10。GL_NORMALIZE)或者在某些情况下是 glEnable(GL10。GL_RESCALE_NORMAL)。我们建议坚持前者，因为后者有一些限制和警告。问题是规格化或重定法线的计算量很大。为了获得最佳性能，最好不要缩放照明对象。
Mipmapping
如果你玩了我们之前的例子，让立方体远离相机，你可能会注意到，立方体越小，纹理开始变得粗糙，充满了小瑕疵。这种效应被称为混叠 ，在所有类型的信号处理中都是一种突出的效应。图 11-8 显示了右侧的效果和左侧应用一种叫做 mipmapping 的技术的结果。

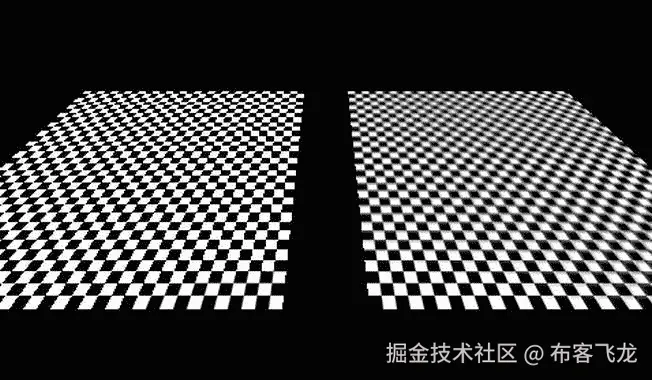

图 11-8。右边混叠伪影；左边是小中见大贴图的结果
我们不会深入研究为什么会发生混叠的细节；你只需要知道如何让物体看起来更好。这就是 mipmapping 的用武之地。
解决锯齿问题的关键是对屏幕上较小或远离视点的对象部分使用较低分辨率的图像。这通常被称为 mipmap 金字塔或链??。给定一个默认分辨率的图像，比如说 256×256 像素，我们创建它的较小版本，为 mipmap 金字塔的每个级别将边分成两部分。图 11-9 显示了具有不同 mipmap 级别的板条箱纹理。
图 11-9。一个 mipmap 链
要在 OpenGL ES 中制作纹理贴图，我们必须做两件事:
- 将缩小过滤器设置为 GL_XXX_MIPMAP_XXX 常量之一，通常为 GL_LINEAR_MIPMAP_NEAREST。
- 通过调整原始图像的大小为每个 mipmap 链级别创建图像，并将它们上传到 OpenGL ES。小中见大贴图链附加到单个纹理，而不是多个纹理。
要调整 mipmap 链的基本图像的大小，我们可以简单地使用 Android API 提供的位图和画布类。让我们稍微修改一下纹理类。 清单 11-8 显示了代码。
**清单 11-8。**Texture.java，我们最终版本的纹理类
package com.badlogic.androidgames.framework.gl;
import java.io.IOException;
import java.io.InputStream;
import javax.microedition.khronos.opengles.GL10;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Rect;
import android.opengl.GLUtils;
import com.badlogic.androidgames.framework.FileIO;
import com.badlogic.androidgames.framework.impl.GLGame;
import com.badlogic.androidgames.framework.impl.GLGraphics;
public class Texture {
GLGraphics glGraphics;
FileIO fileIO;
String fileName;
int textureId;
int minFilter;
int magFilter;
public int width;
public int height;
boolean mipmapped;
我们只添加了一个新成员，称为 mipmapped，它存储纹理是否有 mipmap 链。
public Texture(GLGame glGame, String fileName) {
this (glGame, fileName, false );
}
public Texture(GLGame glGame, String fileName, boolean mipmapped) {
this .glGraphics = glGame.getGLGraphics();
this .fileIO = glGame.getFileIO();
this .fileName = fileName;
this .mipmapped = mipmapped;
load();
}
为了兼容，我们保留旧的构造函数，它调用新的构造函数。新的构造函数接受第三个参数，让我们指定是否希望纹理被 mipmapped。
private void load() {
GL10 gl = glGraphics.getGL();
int [] textureIds = new int [1];
gl.glGenTextures(1, textureIds, 0);
textureId = textureIds[0];
InputStream in = null ;
try {
in = fileIO.readAsset(fileName);
Bitmap bitmap = BitmapFactory.*decodeStream*(in);
if (mipmapped) {
createMipmaps(gl, bitmap);
} else {
gl.glBindTexture(GL10.*GL_TEXTURE_2D*, textureId);
GLUtils.*texImage2D*(GL10.*GL_TEXTURE_2D*, 0, bitmap, 0);
setFilters(GL10.*GL_NEAREST*, GL10.*GL_NEAREST*);
gl.glBindTexture(GL10.*GL_TEXTURE_2D*, 0);
width = bitmap.getWidth();
height = bitmap.getHeight();
bitmap.recycle();
}
} catch (IOException e) {
throw new RuntimeException("Couldn't load texture '" + fileName
+ "'", e);
} finally {
if (in != null )
try {
in.close();
} catch (IOException e) {
}
}
}
load()方法本质上也保持不变。唯一增加的是调用 createMipmaps()，以防纹理应该被 mipmapped。非小中见大贴图纹理实例如前所述创建。
private void createMipmaps(GL10 gl, Bitmap bitmap) {
gl.glBindTexture(GL10.*GL_TEXTURE_2D*, textureId);
width = bitmap.getWidth();
height = bitmap.getHeight();
setFilters(GL10.*GL_LINEAR_MIPMAP_NEAREST*, GL10.*GL_LINEAR*);
int level = 0;
int newWidth = width;
int newHeight = height;
while (true ) {
GLUtils.*texImage2D*(GL10.*GL_TEXTURE_2D*, level, bitmap, 0);
newWidth = newWidth / 2;
newHeight = newHeight / 2;
if (newWidth <= 0)
break ;
Bitmap newBitmap = Bitmap.*createBitmap*(newWidth, newHeight,
bitmap.getConfig());
Canvas canvas = new Canvas(newBitmap);
canvas.drawBitmap(bitmap,
new Rect(0, 0, bitmap.getWidth(), bitmap.getHeight()),
new Rect(0, 0, newWidth, newHeight), null );
bitmap.recycle();
bitmap = newBitmap;
level++;
}
gl.glBindTexture(GL10.*GL_TEXTURE_2D*, 0);
bitmap.recycle();
}
createMipmaps()方法相当简单。我们从绑定纹理开始，这样我们就可以操作它的属性。我们做的第一件事是跟踪位图的宽度和高度，并设置过滤器。请注意，我们使用 GL_LINEAR_MIPMAP_NEAREST 作为缩小过滤器。如果我们不使用那个过滤器，小中见大贴图将不起作用，OpenGL ES 将退回到正常的过滤，只使用基本图像。
while 循环非常简单。我们上传当前位图作为当前级别的图像。我们从第 0 层开始，原始图像的基础层。一旦当前级别的图像被上传，我们创建一个较小的版本，将其宽度和高度除以 2。如果新的宽度小于或等于 0，我们可以打破无限循环，因为我们已经为每个 mipmap 级别上传了一个图像(最后一个图像的大小为 1×1 像素)。我们使用 Canvas 类来调整图像的大小并将结果存储在 newBitmap 中。然后我们回收旧的位图，这样我们就可以清理掉它使用的所有内存，并将新位图设置为当前位图。我们重复这个过程，直到图像小于 1×1 像素。
最后，我们解除纹理绑定，并回收循环中创建的最后一个位图。
public void reload() {
load();
bind();
setFilters(minFilter, magFilter);
glGraphics.getGL().glBindTexture(GL10.*GL_TEXTURE_2D*, 0);
}
public void setFilters( int minFilter, int magFilter) {
this .minFilter = minFilter;
this .magFilter = magFilter;
GL10 gl = glGraphics.getGL();
gl.glTexParameterf(GL10.*GL_TEXTURE_2D*, GL10.*GL_TEXTURE_MIN_FILTER*,
minFilter);
gl.glTexParameterf(GL10.*GL_TEXTURE_2D*, GL10.*GL_TEXTURE_MAG_FILTER*,
magFilter);
}
public void bind() {
GL10 gl = glGraphics.getGL();
gl.glBindTexture(GL10.*GL_TEXTURE_2D*, textureId);
}
public void dispose() {
GL10 gl = glGraphics.getGL();
gl.glBindTexture(GL10.*GL_TEXTURE_2D*, textureId);
int [] textureIds = { textureId };
gl.glDeleteTextures(1, textureIds, 0);
}
}
该类的其余部分与前一版本相同。用法上唯一的区别是我们如何调用构造函数。因为这非常简单，所以我们不会只为 mipmapping 编写一个例子。我们将在所有用于 3D 物体的纹理上使用纹理映射。在 2D，小中见大贴图没那么有用。关于小中见大映射的最后几点说明:
- 如果使用纹理贴图绘制的对象很小，纹理贴图可以大大提高性能。其原因是 GPU 必须从 mipmap 金字塔中较小的图像获取较少的纹理元素。因此，明智的做法是在可能变小的物体上使用纹理贴图。
- 与等效的非小中见大贴图版本相比，小中见大贴图纹理占用 33%以上的内存。这种权衡通常是好的。
- 在 OpenGL ES 1.x 中，Mipmapping 只适用于正方形纹理。记住这一点至关重要。如果你的物体保持白色，即使它们有很好的图像纹理，你可以很确定你忘记了这个限制。
再次注意，因为这真的很重要，记住小中见大贴图只适用于正方形纹理！512×256 像素的图像无法工作。
简单相机
在前一章，我们讨论了两种创建相机的方法。第一个是欧拉相机，类似于第一人称射击游戏中使用的相机。第二个是观察相机，用于电影摄影或跟踪物体。让我们创建两个辅助类来创建可以在游戏中使用的摄像机。
第一人称或欧拉摄像机
第一人称或欧拉摄影机由以下属性定义:
- 以度为单位的视野。
- 视口纵横比。
- 近剪裁平面和远剪裁平面。
- 3D 空间中的位置。
- 围绕 y 轴的角度(偏航)。
- 围绕 x 轴的角度(斜度)。这被限制在–90 度到+90 度的范围内。想想你能把自己的头倾斜多远，试着超越那些角度！我们不对任何伤害负责。
前三个属性用于定义透视投影矩阵。在我们所有的 3D 示例中，我们已经通过调用 gluPerspective()做到了这一点。
其他三个属性定义了相机在我们世界中的位置和方向。我们将据此构建一个矩阵，如第十章所述。
我们还希望能够将相机朝它前进的方向移动。为此，我们需要一个单位长度的方向向量，我们可以把它加到摄像机的位置向量上。我们可以在 Android API 提供的 Matrix 类的帮助下创建这种类型的向量。让我们思考一下这个问题。
在其默认配置中，我们的相机将向下看负 z 轴，给它一个方向向量(0，0，-1)。当我们指定一个偏航角或俯仰角时，这个方向向量将相应地旋转。为了计算出方向向量，我们只需要将它乘以一个将旋转默认方向向量的矩阵，就像 OpenGL ES 将旋转我们模型的顶点一样。
让我们看看所有这些在代码中是如何工作的。清单 11-9 显示了 EulerCamera 类。
**清单 11-9。**EulerCamera.java，基于绕 x 轴和 y 轴的欧拉角的简单第一人称相机
package com.badlogic.androidgames.framework.gl;
import javax.microedition.khronos.opengles.GL10;
import android.opengl.GLU;
import android.opengl.Matrix;
import com.badlogic.androidgames.framework.math.Vector3;
public class EulerCamera {
final Vector3 position = new Vector3();
float yaw;
float pitch;
float fieldOfView;
float aspectRatio;
float near;
float far;
前三个成员控制摄像机的位置和旋转角度。其他四个成员保存用于计算透视投影矩阵的参数。默认情况下，我们的相机位于世界的原点，向下看负 z 轴。
public EulerCamera(float fieldOfView, float aspectRatio, float near, float far){
this .fieldOfView = fieldOfView;
this .aspectRatio = aspectRatio;
this .near = near;
this .far = far;
}
构造函数接受四个定义透视投影的参数。我们保留相机位置和旋转角度不变。
public Vector3 getPosition() {
return position;
}
public float getYaw() {
return yaw;
}
public float getPitch() {
return pitch;
}
getter 方法只是返回相机的方向和位置。
public void setAngles(float yaw, float pitch) {
if (pitch < -90)
pitch = -90;
if (pitch > 90)
pitch = 90;
this .yaw = yaw;
this .pitch = pitch;
}
public void rotate(float yawInc, float pitchInc) {
this .yaw += yawInc;
this .pitch += pitchInc;
if (pitch < -90)
pitch = -90;
if (pitch > 90)
pitch = 90;
}
setAngles()方法允许我们直接指定摄像机的偏航和俯仰。请注意，我们将螺距限制在–90°到 90°的范围内。我们不能把自己的头转得比这更远，所以我们的相机也不能这样做。
rotate()方法与 setAngles()方法几乎相同。它不是设置角度，而是通过参数增加角度。在下一个例子中，当我们实现一个基于触摸屏的控制方案时，这将非常有用。
public void setMatrices(GL10 gl) {
gl.glMatrixMode(GL10.*GL_PROJECTION*);
gl.glLoadIdentity();
GLU.*gluPerspective*(gl, fieldOfView, aspectRatio, near, far);
gl.glMatrixMode(GL10.*GL_MODELVIEW*);
gl.glLoadIdentity();
gl.glRotatef(-pitch, 1, 0, 0);
gl.glRotatef(-yaw, 0, 1, 0);
gl.glTranslatef(-position.x, -position.y, -position.z);
}
setMatrices()方法只是像前面讨论的那样设置投影和模型视图矩阵。投影矩阵是通过 gluPerspective()根据构造函数中给摄像机的参数设置的。模型-视图矩阵执行我们在第十章中谈到的移动世界的技巧，通过应用绕 x 和 y 轴的旋转和平移。所有涉及的因素都被取消，以实现相机保持在世界的原点，向下看负 z 轴的效果。因此，我们围绕相机旋转和平移对象，而不是反过来。
final float [] matrix = new float [16];
final float [] inVec = { 0, 0, -1, 1 };
final float [] outVec = new float [4];
final Vector3 direction = new Vector3();
public Vector3 getDirection() {
Matrix.*setIdentityM*(matrix, 0);
Matrix.*rotateM*(matrix, 0, yaw, 0, 1, 0);
Matrix.*rotateM*(matrix, 0, pitch, 1, 0, 0);
Matrix.*multiplyMV*(outVec, 0, matrix, 0, inVec, 0);
direction.set(outVec[0], outVec[1], outVec[2]);
return direction;
}
}
最后，我们有神秘的 getDirection()方法。它伴随着几个我们在方法内部计算时使用的最终成员。我们这样做是为了在每次调用该方法时不分配新的浮点数组和 Vector3 实例。将这些成员视为临时工作变量。
在该方法中，我们首先设置一个包含绕 x 和 y 轴旋转的转换矩阵。我们不需要包括平移，因为我们只需要一个方向向量，而不是位置向量。相机的方向与其在世界上的位置无关。我们调用的矩阵方法应该是不言自明的。唯一奇怪的是，我们实际上以相反的顺序应用它们，而没有否定论点。我们在 setMatrices()方法中做了相反的事情。这是因为我们现在实际上是在以与我们变换虚拟相机相同的方式变换一个点，虚拟相机不必位于原点或定向为向下看负 z 轴。我们旋转的向量是(0，0，–1)，存储在 inVec 中。如果没有旋转，这就是我们相机的默认方向。矩阵乘法所做的只是通过相机的俯仰和滚动来旋转这个方向向量，以便它指向相机前进的方向。我们做的最后一件事是根据矩阵向量乘法的结果设置一个 Vector3 实例，并将其返回给调用者。稍后，我们可以使用这个单位长度的方向向量来移动摄像机。
有了这个小助手类，我们可以编写一个小小的示例程序，让我们在一个箱子世界中移动。
一个欧拉相机的例子
我们现在想在一个小程序中使用 EulerCamera 类。我们希望能够基于用手指滑动触摸屏来上下左右旋转相机。我们还希望它在按钮被按下时向前移动。我们的世界应该有几十个箱子。图 11-10 显示了我们场景的初始设置。
图 11-10。一个简单的场景，有 25 个板条箱，一个点光源，一个欧拉摄像机在它的初始位置和方向
相机将位于(0，1，3)。我们在(3，3，–3)处也有一个白色的点光源。板条箱位于 x 轴上从–4 到 4 和 z 轴上从 0 到–8 的网格中，中心之间的距离为 2 个单位。
我们如何通过滑动来旋转相机？当我们水平滑动时，我们希望相机围绕 y 轴旋转。那相当于左右转动你的头。当我们垂直滑动时，我们还希望相机围绕 x 轴旋转。这相当于上下倾斜你的头。我们还希望能够结合这两种滑动动作。实现这一点最直接的方法是检查手指是否在屏幕上，如果是，则测量每个轴上手指在屏幕上最后已知位置的差值。然后，我们可以利用 y 轴旋转的 x 轴差和 x 轴旋转的 y 轴差得出两个轴的旋转变化。
我们还希望能够通过按下屏幕上的按钮来向前移动摄像机。那很简单；我们只需要调用 EulerCamera.getDirection()并将其结果乘以我们希望相机移动的速度和 delta 时间，这样我们就再次执行基于时间的移动。我们需要做的唯一事情是绘制按钮(我们决定在屏幕的左下角绘制一个 64×64 的按钮)并检查它当前是否被手指触摸。
为了简化我们的实现，我们只允许用户滑动-旋转或移动。我们可以为此使用多点触摸工具，但这会使我们的实现变得相当复杂。
有了这个攻击计划，让我们看看 EulerCameraScreen，一个包含在名为 EulerCameraTest 的 GLGame 实现中的 GLScreen 实现(只是通常的测试结构)。清单 11-10 显示了代码。
**清单 11-10。**摘自 EulerCameraTest.java；电影《??》
class EulerCameraScreen extends GLScreen {
Texture crateTexture;
Vertices3 cube;
PointLight light;
EulerCamera camera;
Texture buttonTexture;
SpriteBatcher batcher;
Camera2D guiCamera;
TextureRegion buttonRegion;
Vector2 touchPos;
float lastX = -1;
float lastY = -1;
我们从一些成员开始。前两个存储板条箱的纹理和纹理立方体的顶点。我们将使用前面示例中的 createCube()方法生成顶点。下一个成员是我们已经熟悉的 PointLight 实例，后面是我们新的 EulerCamera 类的实例。
接下来是我们需要呈现按钮的几个成员。我们为这个按钮使用一个单独的 64×64 的图像，名为 button.png。为了渲染它，我们还需要一个 SpriteBatcher 实例以及一个 Camera2D 实例和一个 TextureRegion 实例。这意味着我们将在这个例子中结合 3D 和 2D 渲染！最后三个成员用于跟踪 UI 坐标系(固定为 480×320)中的当前触摸位置，以及存储最后已知的触摸位置。我们将对 lastX 和 lastY 使用值-1 来表示还不知道有效的最后触摸位置。
public EulerCameraScreen(Game game) {
super (game);
crateTexture = new Texture(glGame, "crate.png", true );
cube = createCube();
light = new PointLight();
light.setPosition(3, 3, -3);
camera = new EulerCamera(67, glGraphics.getWidth() / (float )glGraphics.getHeight(), 1, 100);
camera.getPosition().set(0, 1, 3);
buttonTexture = new Texture(glGame, "button.png");
batcher = new SpriteBatcher(glGraphics, 1);
guiCamera = new Camera2D(glGraphics, 480, 320);
buttonRegion = new TextureRegion(buttonTexture, 0, 0, 64, 64);
touchPos = new Vector2();
}
在构造器中，我们加载箱子纹理并创建立方体顶点，就像我们在前面的例子中所做的一样。我们还创建了一个点光源，并将其位置设置为(3，3，–3)。EulerCamera 实例是使用标准参数、67 度视野、当前屏幕分辨率的纵横比、1 的近剪裁平面距离和 100 的远剪裁平面距离创建的。最后，我们将相机位置设置为(0，1，3)，如图图 11-10 所示。
在构造函数的其余部分，我们只加载按钮纹理并创建呈现按钮所需的 SpriteBatcher 实例、Camera2D 实例和 TextureRegion 实例。最后，我们创建一个 Vector2 实例，这样我们就可以将真实的触摸坐标转换为用于 UI 渲染的 Camera2D 实例的坐标系，就像我们在第九章的《超级跳线》中所做的一样。
private Vertices3 createCube() {
// same as in previous example
}
@Override
public void resume() {
crateTexture.reload();
}
createCube()和 resume()方法与前面的示例完全相同，因此这里不再重复所有代码。
@Override
public void update(float deltaTime) {
game.getInput().getTouchEvents();
float x = game.getInput().getTouchX(0);
float y = game.getInput().getTouchY(0);
guiCamera.touchToWorld(touchPos.set(x, y));
if (game.getInput().isTouchDown(0)) {
if (touchPos.x < 64 && touchPos.y < 64) {
Vector3 direction = camera.getDirection();
camera.getPosition().add(direction.mul(deltaTime));
} else {
if (lastX == -1) {
lastX = x;
lastY = y;
} else {
camera.rotate((x - lastX) / 10, (y - lastY) / 10);
lastX = x;
lastY = y;
}
}
} else {
lastX = -1;
lastY = -1;
}
}
update()方法是所有基于触摸事件的滑动旋转和移动发生的地方。我们做的第一件事是通过调用 Input.getTouchEvents()清空触摸事件缓冲区。接下来，我们获取第一个手指在屏幕上的当前触摸坐标。请注意，如果当前没有手指触摸屏幕，我们调用的方法将返回索引为 0 的手指的最后已知位置。我们还将真实的触摸坐标转换到我们的 2D UI 的坐标系中，以便我们可以轻松地检查左下角的按钮是否被按下。
有了所有这些值，我们就可以检查手指是否真的接触到了屏幕。如果是，我们首先检查它是否正在触摸按钮，该按钮在 2D UI 系统中跨越坐标(0，0)到(64，64)。如果是这种情况，我们获取摄像机的当前方向，并将其添加到其位置，乘以当前的增量时间。因为方向向量是一个单位长度的向量，这意味着相机将每秒移动一个单位。
如果按钮没有被触摸，我们将触摸解释为滑动手势。为此，我们需要一个有效的最后已知触摸坐标。用户第一次放下手指时，lastX 和 lastY 成员的值将为–1，这表明我们无法在上次和当前触摸坐标之间创建差异，因为我们只有一个数据点。因此，我们只是存储当前的触摸坐标，并从 update()方法返回。如果我们记录了最后一次调用 update()时的触摸坐标，我们只需获取当前和最后一次触摸坐标在 x 和 y 轴上的差值。我们直接将这些转化为旋转角度的增量。为了稍微减慢旋转速度，我们将差值除以 10。剩下的唯一一件事就是调用 EulerCamera.rotate()方法，该方法将相应地调整旋转角度。
最后，如果当前没有手指触摸屏幕，我们将 lastX 和 lastY 成员设置为–1，以指示我们必须等待第一次触摸事件，然后才能进行任何滑动手势处理。
@Override
public void present(float deltaTime) {
GL10 gl = glGraphics.getGL();
gl.glClear(GL10.*GL_COLOR_BUFFER_BIT*| GL10.*GL_DEPTH_BUFFER_BIT*);
gl.glViewport(0, 0, glGraphics.getWidth(), glGraphics.getHeight());
camera.setMatrices(gl);
gl.glEnable(GL10.*GL_DEPTH_TEST*);
gl.glEnable(GL10.*GL_TEXTURE_2D*);
gl.glEnable(GL10.*GL_LIGHTING*);
crateTexture.bind();
cube.bind();
light.enable(gl, GL10.*GL_LIGHT0*);
for (int z = 0; z >= -8; z- = 2) {
for (int x = -4; x < =4; x + =2 ) {
gl.glPushMatrix();
gl.glTranslatef(x, 0, z);
cube.draw(GL10.*GL_TRIANGLES*, 0, 6 * 2 * 3);
gl.glPopMatrix();
}
}
cube.unbind();
gl.glDisable(GL10.*GL_LIGHTING*);
gl.glDisable(GL10.*GL_DEPTH_TEST*);
gl.glEnable(GL10.*GL_BLEND*);
gl.glBlendFunc(GL10.*GL_SRC_ALPHA*, GL10.*GL_ONE_MINUS_SRC_ALPHA*);
guiCamera.setViewportAndMatrices();
batcher.beginBatch(buttonTexture);
batcher.drawSprite(32, 32, 64, 64, buttonRegion);
batcher.endBatch();
gl.glDisable(GL10.*GL_BLEND*);
gl.glDisable(GL10.*GL_TEXTURE_2D*);
}
present()方法非常简单，这要归功于我们在所有这些小助手类中所做的工作。我们从一些常见的事情开始，比如清空屏幕和设置视窗。接下来，我们告诉 EulerCamera 实例设置投影矩阵和模型-视图矩阵。从这一点开始，我们可以在屏幕上渲染任何应该是 3D 的东西。在此之前，我们启用深度测试、纹理和光照。接下来，我们绑定箱子纹理和立方体顶点，并启用点光源。请注意，我们只绑定纹理和立方体顶点一次，因为我们将在渲染所有板条箱时重用它们。这和我们在第八章的 BobTest 中使用的技巧是一样的，当时我们想通过减少状态变化来加速渲染。
下一段代码只是通过一个简单的嵌套 for 循环绘制了网格形式的 25 个立方体。因为我们必须将模型-视图矩阵乘以一个转换矩阵，以将立方体顶点放在特定的位置，所以我们还必须使用 glPushMatrix()和 glPopMatrix()，这样我们就不会破坏也存储在模型-视图矩阵中的相机矩阵。
一旦我们完成了立方体的渲染，我们就解除立方体顶点的绑定，并禁用光照和深度测试。这是至关重要的，因为我们现在要呈现带有按钮的 2D UI 覆盖图。因为按钮实际上是圆形的，我们也启用混合来使纹理的边缘透明。
呈现按钮的方式与我们在 Super Jumper 中呈现 UI 元素的方式相同。我们告诉 Camera2D 实例设置视口和矩阵(我们实际上不需要在这里再次设置视口；随意“优化”这个方法)并告诉 SpriteBatcher 我们要渲染一个 sprite。我们在通过 guiCamera 实例设置的 480×320 坐标系中，在(32，32)处渲染完整的按钮纹理。
最后，我们只需禁用之前启用的最后几个状态，混合和纹理。
@Override
public void pause() {
}
@Override
public void dispose() {
}
}
类的其余部分仍然只是 pause()和 dispose()的一些存根方法。图 11-11 显示了这个小程序的输出。
图 11-11。第一人称射击游戏控件的简单例子，为了简单起见没有多点触摸
很不错，对吧？由于我们的助手类为我们做了出色的工作，它也不需要很多代码。现在，增加多点触摸支持当然会很棒。这里有一个提示:不要像刚才看到的例子那样使用轮询，而是使用实际的触摸事件。在“触地”事件中，检查按钮是否被按下。如果是，将与其相关联的指针 ID 标记为不能产生滑动手势，直到相应的“向上触摸”事件被发出信号。来自所有其他指针 id 的触摸事件可以被解释为滑动手势！
一台取景相机
游戏中常见的第二种相机是简单的观察相机。其定义如下:
- 太空中的位置。
- 向上的向量。把它想象成一个箭头，当你把相机平放在水平面上时，如果你在相机背面贴上“此面朝上”的标签，你就会看到这个箭头。
- 空间中的观察位置，或者方向向量。我们将使用前者。
- 以度为单位的视野。
- 视口纵横比。
- 近剪裁平面距离和远剪裁平面距离。
注视相机和欧拉相机之间的唯一区别是我们对相机的方向进行编码的方式。在这种情况下，我们通过上方向向量和观察位置来指定方向。让我们为这种类型的相机编写一个助手类。清单 11-11 显示了代码。
**清单 11-11。**LookAtCamera.java 的 ??，一个没有花里胡哨的简单取景相机
package com.badlogic.androidgames.framework.gl;
import javax.microedition.khronos.opengles.GL10;
import android.opengl.GLU;
import com.badlogic.androidgames.framework.math.Vector3;
public class LookAtCamera {
final Vector3 position;
final Vector3 up;
final Vector3 lookAt;
float fieldOfView;
float aspectRatio;
float near;
float far;
public LookAtCamera(float fieldOfView, float aspectRatio, float near, float far) {
this .fieldOfView = fieldOfView;
this .aspectRatio = aspectRatio;
this .near = near;
this .far = far;
position = new Vector3();
up = new Vector3(0, 1, 0);
lookAt = new Vector3(0,0,-1);
}
public Vector3 getPosition() {
return position;
}
public Vector3 getUp() {
return up;
}
public Vector3 getLookAt() {
return lookAt;
}
public void setMatrices(GL10 gl) {
gl.glMatrixMode(GL10.*GL_PROJECTION*);
gl.glLoadIdentity();
GLU.*gluPerspective*(gl, fieldOfView, aspectRatio, near, far);
gl.glMatrixMode(GL10.*GL_MODELVIEW*);
gl.glLoadIdentity();
GLU.*gluLookAt*(gl, position.x, position.y, position.z, lookAt.x, lookAt.y, lookAt.z, up.x, up.y, up.z);
}
}
这里没有真正的惊喜。我们只是将 position、up 和 lookAt 值存储为 Vector3 实例，以及 EulerCamera 类中的透视投影参数。此外，我们提供了几个 getters，以便我们可以修改相机的属性。唯一有趣的方法是 setMatrices()，但即使这样对我们来说也是过时的。我们首先基于视野、纵横比以及近裁剪平面和远裁剪平面的距离将投影矩阵设置为透视投影矩阵。然后，我们通过 gluLookAt()设置模型-视图矩阵，使其包含摄像机位置和方向矩阵，如第十章所述。这实际上会产生一个矩阵，非常类似于我们在 EulerCamera 示例中“手工制作”的矩阵。它还会围绕相机旋转对象，而不是反过来。然而，gluLookAt()方法的良好接口使我们免受那些愚蠢的事情，比如颠倒位置或角度。
事实上，我们可以像使用 EulerCamera 实例一样使用这个相机。我们所需要做的就是通过从观察点减去相机的位置来创建一个方向向量，并将其归一化。然后，我们把这个方向向量旋转偏航角和俯仰角。最后，我们将新的观察位置设置为摄像机的位置，并添加方向向量。两种方法都会产生完全相同的变换矩阵。这只是处理相机方向的两种不同方式。
我们将避免为 LookAtCamera 类编写显式示例，因为该接口非常简单。我们将在本书的最后一个游戏中使用它，让它跟随一艘整洁的小飞船！如果您想稍微试验一下，可以将它添加到我们之前编写的 LightTest 中，或者修改 EulerCameraTest，使 LookAtCamera 类可以像第一人称射击相机一样使用，如前一段所述。
装载模型
至少可以说，在代码中定义像我们的立方体这样的模型是非常麻烦的。创建这些类型的模型的更好的方法是使用特殊的软件，该软件允许所见即所得地创建复杂的表单和对象。有很多软件可以完成这项任务:
- Blender ，一个在很多游戏和电影制作中使用的开源项目。它非常能干和灵活，但也有点吓人。
- 我们的首选武器，也是开源的。我们用它对静态物体进行简单的低多边形建模。这非常简单，但却完成了任务。
- 3D Studio Max ，业界事实上的标准之一。这是一个商业产品，但也有学生版。
- 玛雅，另一个业界宠儿。这也是一个商业产品，但有一些价格选择，可能适合较小的钱包。
这只是在野外选择的更受欢迎的选项。教你如何使用其中的一个已经超出了本书的范围。然而，不管你用什么软件，在某个时候你会把你的作品保存成某种格式。其中一种格式是波前 OBJ，这是一种非常古老的纯文本格式，可以很容易地解析并转换为我们的 Vertices3 实例之一。
波前 OBJ 格式
我们将为这种格式的子集实现一个加载器。我们的加载器将支持仅由三角形组成的模型，并且可以选择包含纹理坐标和法线。OBJ 格式也支持任意凸多边形的存储，但我们不会深入探讨。无论你只是简单地找到一个 OBJ 模型还是创建自己的模型，只要确保它是三角形的就行了——这意味着它只由三角形组成。
OBJ 格式是基于行的。下面是我们将要处理的语法部分:
- v x y z:v 表示线条对顶点位置进行编码，而 x、y 和 z 是编码为浮点数的坐标。
- VN I j k:VN 表示直线编码顶点法线，I、j 和 k 是顶点法线的 x、y 和 z 分量。
- vt u v:vt 表示线条编码一个纹理坐标对，u 和 v 是纹理坐标。
- f v1/vt1/vn1 v2/vt2/vn2 v3/vt3/vn3:f 表示直线编码一个三角形。每个 v/vt/vn 块包含三角形的单个顶点的位置、纹理坐标和顶点法线的索引。这些索引是相对于顶点位置、纹理坐标和顶点法线的，它们是先前由其他三种线条格式定义的。vt 和 vn 索引可以省略，以指示三角形的特定顶点没有纹理坐标或法线。
我们将忽略任何不以 v、vn、vt 或 f 开头的行；如果任何允许的行没有遵循刚才描述的格式，我们也将输出一个错误。单行中的项目由空白分隔，空白可以包括空格、制表符等。
注意OBJ 格式可以存储比我们在这里解析的更多的信息。我们可以只解析这里显示的语法，忽略其他任何东西，只要模型是三角化的，并且具有法线和纹理坐标。
这是一个非常简单的 OBJ 格式的纹理三角形的例子:
v -0.5 -0.5 0
v 0.5 -0.5 0
v 0 0.5 0
vn 0 0 1
vn 0 0 1
vn 0 0 1
vt 0 1
vt 1 1
vt 0.5 0
f 1/1/1 2/2/2 3/3/3
请注意，顶点位置，纹理坐标和法线不需要以如此好的顺序定义。如果保存文件的软件选择这样做，它们可能会纠缠在一起。
f 语句中给出的索引是从 1 开始的，而不是从 0 开始的(如 Java 数组的情况)。一些软件有时甚至输出负指数。这是 OBJ 格式规范所允许的，但却是一个大问题。我们必须跟踪到目前为止已经加载了多少顶点位置、纹理坐标或顶点法线，然后根据索引指示的顶点属性，将该负索引添加到相应的位置、顶点坐标或法线的数量中。
实现 OBJ 加载器
我们的攻击计划是将文件完全加载到内存中，并每行创建一个字符串。我们还将为将要加载的所有顶点位置、纹理坐标和法线创建临时浮动数组。它们的大小将等于 OBJ 文件中的行数乘以每个属性的组件数；也就是说，两个用于纹理坐标，三个用于法线。通过这样做，我们超出了存储数据所需的必要内存量，但这仍然比每次填满数组时都分配新数组要好。
我们也为定义每个三角形的索引做同样的事情。虽然 OBJ 格式确实是一种索引格式，但我们不能将这些索引直接用于我们的 Vertices3 类。这是因为一个顶点属性可能会被多个顶点重用，所以在 OpenGL ES 中不允许一对多的关系。因此，我们将使用一个无索引的顶点 3 实例，并简单地复制顶点。为了我们的需要，这是可以的。
让我们看看如何实现所有这些。清单 11-12 显示了代码。
清单 11-12。ObjLoader.java 的??，一个用于加载 OBJ 格式子集的简单类
package com.badlogic.androidgames.framework.gl;
import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStream;
import java.io.InputStreamReader;
import java.util.ArrayList;
import java.util.List;
import com.badlogic.androidgames.framework.impl.GLGame;
public class ObjLoader {
public static Vertices3 load(GLGame game, String file) {
InputStream in = null ;
try {
in = game.getFileIO().readAsset(file);
List <String> lines = *readLines*(in);
float [] vertices = new float [lines.size()* 3];
float [] normals = new float [lines.size()* 3];
float [] uv = new float [lines.size()* 2];
int numVertices = 0;
int numNormals = 0;
int numUV = 0;
int numFaces = 0;
int[] facesVerts = new int [lines.size() * 3];
int[] facesNormals = new int [lines.size() * 3];
int[] facesUV = new int [lines.size() * 3];
int vertexIndex = 0;
int normalIndex = 0;
int uvIndex = 0;
int faceIndex = 0;
我们做的第一件事是打开一个由 file 参数指定的素材文件的 InputStream。然后，我们使用名为 readLines()的方法(在下面的代码中定义)读入该文件的所有行。根据行数，我们分配浮点数组，这些数组将存储每个顶点位置的 x、y 和 z 坐标，每个顶点法线的 x、y 和 z 分量，以及每个顶点纹理坐标的 u 和 v 分量。由于我们不知道文件中有多少个顶点，我们只是为数组分配了比所需更多的空间。每个顶点属性存储在三个数组的后续元素中。第一个读取顶点的位置在顶点[0]、顶点[1]和顶点[2]中，依此类推。我们也为顶点的三个属性中的每一个跟踪三角形定义中的索引。此外，我们有几个计数器来记录我们已经装载了多少东西。
for (int i = 0; i < lines.size(); i++) {
String line = lines.get(i);
接下来我们有一个 for 循环，它遍历文件中的所有行。
if (line.startsWith("v ")) {
String[] tokens = line.split("[ ] + ");
vertices[vertexIndex] = Float.*parseFloat*(tokens[1]);
vertices[vertexIndex + 1] = Float.*parseFloat*(tokens[2]);
vertices[vertexIndex + 2] = Float.*parseFloat*(tokens[3]);
vertexIndex += 3;
numVertices++;
continue ;
}
如果当前行是顶点位置定义，我们通过空格分割该行，读取 x、y 和 z 坐标，并将其存储在顶点数组中。
if (line.startsWith("vn ")) {
String[] tokens = line.split("[ ] + ");
normals[normalIndex] = Float.*parseFloat*(tokens[1]);
normals[normalIndex + 1] = Float.*parseFloat*(tokens[2]);
normals[normalIndex + 2] = Float.*parseFloat*(tokens[3]);
normalIndex += 3;
numNormals++;
continue ;
}
if (line.startsWith("vt")) {
String[] tokens = line.split("[ ] + ");
uv[uvIndex] = Float.*parseFloat*(tokens[1]);
uv[uvIndex + 1] = Float.*parseFloat*(tokens[2]);
uvIndex += 2;
numUV++;
continue ;
}
我们对法线和纹理坐标做同样的事情。
if (line.startsWith("f ")) {
String[] tokens = line.split("[ ] + ");
String[] parts = tokens[1].split("/");
facesVerts[faceIndex] = *getIndex*(parts[0], numVertices);
if (parts.length > 2)
facesNormals[faceIndex] = *getIndex*(parts[2], numNormals);
if (parts.length > 1)
facesUV[faceIndex] = *getIndex*(parts[1], numUV);
faceIndex++;
parts = tokens[2].split("/");
facesVerts[faceIndex] = *getIndex*(parts[0], numVertices);
if (parts.length > 2)
facesNormals[faceIndex] = *getIndex*(parts[2], numNormals);
if (parts.length > 1)
facesUV[faceIndex] = *getIndex*(parts[1], numUV);
faceIndex++;
parts = tokens[3].split("/");
facesVerts[faceIndex] = *getIndex*(parts[0], numVertices);
if (parts.length > 2)
facesNormals[faceIndex] = *getIndex*(parts[2], numNormals);
if (parts.length > 1)
facesUV[faceIndex] = *getIndex*(parts[1], numUV);
faceIndex++;
numFaces++;
continue ;
}
}
在这段代码中，三角形的每个顶点(这里称为面，因为这是 OBJ 格式中使用的术语)由顶点位置、纹理坐标和法向数组的三个索引定义。纹理坐标和法线索引可以被省略，所以我们跟踪这一点。索引也可以是负的，在这种情况下，我们必须将它们添加到目前为止加载的位置/纹理坐标/法线的数量中。这就是 getIndex()方法为我们做的事情。
float [] verts = new float [(numFaces * 3)
* (3 + (numNormals > 0 ? 3 : 0) + (numUV > 0 ? 2 : 0))];
一旦我们加载了所有的顶点位置、纹理坐标、法线和三角形，我们就可以开始组装一个浮动数组，以顶点 3 实例所期望的格式保存顶点。存储这些顶点所需的浮点数量可以很容易地从我们加载的三角形数量以及是否给定了法线和纹理坐标中导出。
for (int i = 0, vi = 0; i < numFaces * 3; i++) {
int vertexIdx = facesVerts[i] * 3;
verts[vi++] = vertices[vertexIdx];
verts[vi++] = vertices[vertexIdx + 1];
verts[vi++] = vertices[vertexIdx + 2];
if (numUV > 0) {
int uvIdx = facesUV[i] * 2;
verts[vi++] = uv[uvIdx];
verts[vi++] = 1 - uv[uvIdx + 1];
}
if (numNormals > 0) {
int normalIdx = facesNormals[i] * 3;
verts[vi++] = normals[normalIdx];
verts[vi++] = normals[normalIdx + 1];
verts[vi++] = normals[normalIdx + 2];
}
}
要填充 verts 数组，我们只需遍历所有三角形，获取三角形每个顶点的 vertex 属性，并将它们放入我们通常用于 Vertices3 实例的布局中的 verts 数组。
Vertices3 model = new Vertices3(game.getGLGraphics(), numFaces * 3,
0, false , numUV > 0, numNormals > 0);
model.setVertices(verts, 0, verts.length);
return model;
我们做的最后一件事是实例化 vertics 3 实例并设置顶点。
} catch (Exception ex) {
throw new RuntimeException("couldn't load '" + file + "'", ex);
} finally {
if (in != null )
try {
in.close();
} catch (Exception ex) {
}
}
}
方法的其余部分只是做一些异常处理和关闭 InputStream。
static int getIndex(String index, int size) {
int idx = Integer.*parseInt*(index);
if (idx < 0)
return size + idx;
else
return idx - 1;
}
getIndex()方法获取一个给定的三角形定义中顶点属性的索引，以及到目前为止加载的属性的数量，并返回一个适合引用我们的一个工作数组中的属性的索引。
static List <String> readLines(InputStream in) throws IOException {
List <String> lines = new ArrayList <String>();
BufferedReader reader = new BufferedReader( new InputStreamReader(in));
String line = null ;
while ((line = reader.readLine()) != null )
lines.add(line);
return lines;
}
}
最后，还有 readLines()方法，它只读取文件的每一行，并将所有这些行作为字符串列表返回。
为了从素材中加载 OBJ 文件，我们可以如下使用 obj loader:
Vertices3 model = ObjLoader.load(game, "mymodel.obj");
在所有这些指数变戏法之后非常简单，对吗？为了渲染这个顶点 3 实例，我们需要知道它有多少个顶点。让我们再一次扩展 Vertices3 类，添加两个方法来返回实例中当前定义的顶点数和索引数。清单 11-13 显示了代码。
**清单 11-13。**摘自 Vertices3.java；获取顶点和指数的数量
public int getNumIndices() {
return indices.limit();
}
public int getNumVertices() {
return vertices.limit()/ (vertexSize / 4);
}
对于索引的数量，我们只返回存储索引的短缓冲区的限制。对于顶点的数量，我们做同样的事情。然而，由于限制是在 FloatBuffer 中定义的浮点数中报告的，所以我们必须用顶点大小来除它。因为我们在 vertexSize 中存储了字节数，所以我们将该成员除以 4。
使用 OBJ 装载机
为了演示 OBJ 加载器，让我们重写前面的示例，并创建一个名为 ObjTest 的新测试和一个 ObjScreen。复制上一个示例中的所有代码，仅更改负责创建多维数据集的 ObjScreen 类的构造函数中的代码行:
cube = ObjLoader.*load*(glGame, "cube.obj");
我们没有使用 createCube()方法(我们已经删除了该方法)，而是直接从一个名为 cube.obj 的 OBJ 文件中加载一个模型。就像所有其他素材一样，您可以在 SVN 知识库中找到它。它与手工制作的版本具有相同的顶点位置、纹理坐标和法线。毫不奇怪，当你运行 ObjTest 时，它看起来和我们的 EulerCameraTest 一模一样。因此，我们将免去你的强制性截图。
加载模型的一些注意事项
对于我们将在下一章中编写的游戏，我们的加载器已经足够了，但是还不够健壮。有一些警告:
- Android 中的字符串处理天生就很慢。OBJ 格式是一种纯文本格式，因此需要大量的解析。这将对加载时间产生负面影响。我们可以通过将我们的 OBJ 模型转换成定制的二进制格式来解决这个问题。例如，我们可以只序列化我们在 ObjLoader.load()方法中填充的 verts 数组。
- OBJ 格式有很多我们没有利用的特性。如果您想扩展我们的简单加载器，请在 Web 上查找格式规范。添加更多功能应该很容易。
- OBJ 文件通常伴随着所谓的素材文件。该文件定义了 OBJ 文件中顶点组使用的颜色和纹理。我们将不需要这个功能，因为我们知道哪个纹理用于特定的 OBJ 文件。对于一个更健壮的加载器，您还需要查看材质文件规范。
3D 中的一点物理
在第八章中，我们在 2D 开发了一个非常简单的基于质点的物理模型。好消息是:在 3D 中一切都一样！
- 位置现在是 3D 矢量，而不是 2D 矢量。我们只需添加一个 z 坐标。
- 每个轴上的速度仍然用米/秒来表示。我们只是为 z 轴增加了一个组件！
- 每个轴上的加速度仍然以米/秒平方(m/s 2 表示。同样，我们只需添加另一个坐标。
在第八章中，我们描述物理模拟更新的伪代码是这样的:
Vector2 position = new Vector2();
Vector2 velocity = new Vector2();
Vector2 acceleration = new Vector2(0, -10);
while (simulationRuns) {
float deltaTime = getDeltaTime();
velocity.add(acceleration.x * deltaTime, acceleration.y * deltaTime);
position.add(velocity.x * deltaTime, velocity.y * deltaTime);
}
我们可以通过简单地将 Vector2 实例与 Vector3 实例进行交换来将其转化为 3D 空间:
Vector3 position = new Vector3();
Vector3 velocity = new Vector3();
Vector3 acceleration = new Vector3(0, -10, 0);
while (simulationRuns) {
float deltaTime = getDeltaTime();
velocity.add(acceleration.x * deltaTime, acceleration.y * deltaTime, acceleration.z * deltaTime);
position.add(velocity.x * deltaTime, velocity.y * deltaTime, velocity.z * deltaTime);
}
这就是它的全部！这个简单的物理模型对于许多简单的 3D 游戏来说已经足够了。在本书的最终游戏中，由于游戏中物体的性质，我们甚至不会使用任何加速。
当然，更复杂的 3D 物理(和 2D)更难实现。为此，您通常希望使用第三方库，而不是自己重新发明轮子。Android 的问题是基于 Java 的解决方案太慢，因为计算量太大。Android 版 2D 物理有一些解决方案，通过 Java 原生接口(JNI)包装了像 Box2D 这样的原生 C++ 库，为 Java 应用提供原生 API。对于 3D 物理，有一个叫做 Bullet 的库。然而，这个库还没有任何可用的 JNI 绑定。不过，这些话题已经超出了本书的范围，而且在很多情况下，我们不需要任何复杂的刚体物理学。
3D 中的碰撞检测和对象表示
在第八章中，我们讨论了物体表示和碰撞检测之间的关系。我们努力使我们的游戏世界对象尽可能独立于它们的图形表示。相反，我们想根据它们的边界形状、位置和方向来定义它们。位置和方向不是大问题:我们可以将前者表示为 Vector3 实例，将后者表示为绕 x、y 和 z 轴的旋转(注意在第十章中提到的潜在的万向锁定问题)。让我们来看看边界形状。
3D 中的边界形状
就边界形状而言，和 2D 编程一样，我们也有大量的选择。图 11-12 显示了 3D 编程中一些比较流行的边界形状。
图 11-12。各种边界形状。从左到右:三角形网格、轴对齐的边界框和边界球体
- 三角形网格:尽可能紧密地约束物体。然而，基于三角形网格碰撞两个对象的计算量很大。
- 轴对齐的边界框:松散地限制对象。它的计算量比三角形网格要少得多。
- 包围球:这使得物体的边界更加模糊。这是检查冲突的最快方法。
三角形网格和边界框的另一个问题是，每当我们旋转或缩放对象时，我们都必须重新定向它们，就像在 2D 一样。另一方面，如果我们旋转一个物体，包围球不需要任何修改。如果我们缩放一个物体，我们只需要缩放球体的半径，这是一个简单的乘法。
包围球重叠测试
三角形网格和包围盒碰撞检测的数学可能非常复杂。对于我们的下一个游戏，边界球会做得很好。还有一个我们可以应用的小技巧，我们已经在 Super Jumper 中使用过了:为了让边界球更好地拟合，我们让它比图形表示小一些。图 11-13 显示了宇宙飞船的情况。
图 11-13。缩小包围球以更好地适应物体
当然，这是一个非常廉价的技巧，但事实证明，在许多情况下，它足以维持大多数正确碰撞检测的假象。
那么我们如何让两个球体互相碰撞呢？或者说，我们如何测试重叠？它的工作原理与圆的情况完全一样！我们所需要做的就是测量一个球的中心到另一个球的中心的距离。如果这个距离小于两个球的半径之和，那么我们就有碰撞。让我们创建一个简单的球体类。清单 11-14 显示了代码。
清单 11-14。Sphere.java??，一个简单的包围球
package com.badlogic.androidgames.framework.math;
public class Sphere {
public final Vector3 center = new Vector3();
public float radius;
public Sphere(float x, float y, float z, float radius) {
this .center.set(x,y,z);
this .radius = radius;
}
}
这与我们在第八章的中的 Circle 类中使用的代码相同。我们改变的只是保持中心的向量，现在是向量 3 而不是向量 2。
让我们用一些方法来扩展 OverlapTester 类，以检查两个球体的重叠，并测试一个点是否在球体内部。清单 11-15 显示了代码。
**清单 11-15。**摘自 OverlapTester.java；增加球体测试方法
public static boolean overlapSpheres(Sphere s1, Sphere s2) {
float distance = s1.center.distSquared(s2.center);
float radiusSum = s1.radius + s2.radius;
return distance <= radiusSum * radiusSum;
}
public static boolean pointInSphere(Sphere c, Vector3 p) {
return c.center.distSquared(p) < c.radius * c.radius;
}
public static boolean pointInSphere(Sphere c, float x, float y, float z) {
return c.center.distSquared(x, y, z) < c.radius * c.radius;
}
这和圆圈重叠测试中的代码完全相同。我们只使用球体的中心，它是一个 Vector3 实例，而不是一个 Vector2 实例，就像圆的情况一样。
注意整本书都在讨论 3D 碰撞检测。如果你想深入那个相当有趣的世界，我们推荐克里斯特·埃里克森(Morgan Kaufmann，2005)的《?? 实时碰撞检测 》一书。应该是任何一个有自尊心的游戏开发者的架子上！
3D 游戏对象与 dynamic cgameobject 3d
现在我们有了一个很好的 3D 对象的边界形状，我们可以很容易地编写我们在 2D 使用的 GameObject 和 DynamicGameObject 类的等价物。我们只是用 Vector3 实例替换任何 Vector2 实例，并使用 Sphere 类代替 Rectangle 类。清单 11-16 显示了 GameObject3D 类。
**清单 11-16。**GameObject3D.java，代表一个有位置和边界的简单物体
package com.badlogic.androidgames.framework;
import com.badlogic.androidgames.framework.math.Sphere;
import com.badlogic.androidgames.framework.math.Vector3;
public class GameObject3D {
public final Vector3 position;
public final Sphere bounds;
public GameObject3D(float x, float y, float z, float radius) {
this .position = new Vector3(x,y,z);
this .bounds = new Sphere(x, y, z, radius);
}
}
这段代码非常简单，您可能不需要任何解释。唯一的问题是我们必须存储相同的位置两次:一次作为 GameObject3D 类中的位置成员，另一次在 GameObject3D 类中包含的 Sphere 实例的位置成员中。这有点难看，但是为了清楚起见，我们将坚持这样做。
从这个类派生一个 DynamicGameObject3D 类也很简单。清单 11-17 显示了代码。
**清单 11-17。**DynamicGameObject3D.java，其动态相当于 GameObject3D
package com.badlogic.androidgames.framework;
import com.badlogic.androidgames.framework.math.Vector3;
public class DynamicGameObject3D extends GameObject3D {
public final Vector3 velocity;
public final Vector3 accel;
public DynamicGameObject3D(float x, float y, float z, float radius) {
super (x, y, z, radius);
velocity = new Vector3();
accel = new Vector3();
}
}
我们再次用 Vector3 实例替换任何 Vector2 实例，开心地笑了。
在 2D，我们不得不努力思考我们的对象的图形表示(以像素为单位)和我们的世界模型中使用的单位之间的关系。在 3D 中，我们可以摆脱这一点！我们从 OBJ 文件中加载的 3D 模型的顶点可以用我们想要的任何单位系统来定义。我们不再需要将像素转换为世界单位，反之亦然。这使得在 3D 中工作变得稍微容易一些。我们只需要训练我们的艺术家，让他或她为我们提供与我们世界的单位系统成比例的模型。
摘要
同样，我们已经揭开了游戏编程世界中的许多秘密。我们谈了一点 3D 矢量，它和 2D 的矢量一样简单易用。总的主题是:加个 z 坐标就行了！我们还看了一下 OpenGL ES 中的光照。有了我们编写的表示材质和光源的辅助类，在场景中设置照明就相当简单了。为了更好的性能和更少的图形伪影，我们还实现了简单的 mipmapping 作为纹理类的一部分。我们还探索了简单的欧拉和注视相机的实现，使用很少的代码和矩阵类的一点帮助。
由于用代码手工创建 3D 网格很繁琐，我们还研究了一种最简单也是最流行的 3D 文件格式:波前 OBJ。我们重新审视了我们简单的物理模型，并将其转移到 3D 领域，结果证明这就像创建 3D 向量一样简单。
我们议程的最后一点是弄清楚如何处理 3D 中的边界形状和对象表示。鉴于我们的适度需求，我们为这两个问题找到了非常简单的解决办法，这些办法与我们在 2D 使用的办法非常相似，甚至完全相同。
虽然 3D 编程还有很多我们无法在这里介绍的内容，但是你现在已经对编写一个 3D 游戏需要什么有了一个很好的想法。最大的体会是，2D 游戏和 3D 游戏之间确实没有太大的区别(当然，在一定程度上是复杂的)。我们再也不用害怕 3D 了！在第十二章中，我们将使用我们的新知识来编写本书的最后一个游戏:机器人入侵者！*
