InnoDB 集群入门指南（三）

原文：Introducing InnoDB Cluster

协议：CC BY-NC-SA 4.0

七、MySQL 高可用性部署示例

到目前为止，进入 InnoDB 集群的旅程一直是探索和实验的过程。为了使 InnoDB Cluster 对您的基础设施真正有用和有意义，我们必须使用真实的数据将它部署到真实的机器上。尽管对一个正在运行的生产系统进行演练可能是有益的，但对于那些第一次探索 InnoDB Cluster 和 MySQL 高可用性的人来说，这可能太超前了。我们无法从沙箱等模拟环境进入产品部署。没有管理员会这么做。我们必须从可以用来试验和测试我们的应用的开发部署开始。只有经过仔细的测试，我们才能将其推广到我们的生产环境中。

在本章中，我们将探索一个使用独立服务器的开发环境，以展示 MySQL 的通用高可用性部署。 ¹ 我们将在几台机器上安装 MySQL，在其中建立一个 InnoDB 集群，部署一台应用服务器，通过 MySQL 路由托管一个简单的应用。我们将使用 MySQL Shell 来完成这一切。我们开始吧！

建立服务器

本节概述了如何建立模拟小型 InnoDB 集群部署所需的服务器。我们必须做的第一件事是设置和配置几台服务器。只要 MySQL 支持，你可以使用任何你想要的操作系统和硬件。Oracle 花费了很长时间努力让 MySQL 运行在几乎所有的现代平台和最新版本上。假设您使用其中的一个，安装 MySQL 应该没有任何问题。但是，如果您想完成这个演练，我们将建立五台服务器，在每台服务器上安装 MySQL 产品。所有服务器还需要安装 MySQL Shell。我们将使用以下内容:

MySQL 服务器:我们需要四台运行 MySQL 8.0.11 或更高版本的服务器。
应用服务器:我们需要一台运行我们的示例应用和 MySQL Router 8.0.11 或更高版本的服务器。

另一件要考虑的事情是您要在这次演示中使用的硬件。您可以使用典型的商用硬件，或者选择一种不太传统但更经济的替代方案，使用 Raspberry Pi 计算机。我们将在这一部分简要讨论每个选项，但是演练使用的是 Raspberry Pi。

Raspberry Pi 计算机体积小，价格便宜，但考虑到处理器速度较慢和内存有限，它们运行得相对较好。您不太可能将整个生产基础架构建立在 Raspberry Pi 计算机上。但是使用 Raspberry Pi 计算机有助于试验新技术、开发安装和类似的非关键任务实现。

为什么是树莓派？

如果你想知道为什么有人会选择在开发环境中使用 Raspberry Pi 计算机，现在考虑一下成本。一杯典型的 3B(或 3B+)树莓酒大约要 50 美元。即使添加所需的大容量存储设备和机箱，您也可以轻松组装一台运行 MySQL 8.0.11 的相当快速和稳定的 Raspberry Pi 计算机，价格不到 100 美元。

另外，你不需要为每一个树莓派配备键盘、鼠标和显示器。配置好之后，您可以通过远程访问(ssh、scp、mysqlsh)来无头重启它(没有键盘、鼠标和显示器)。事实上，在所有的服务器都配置好之后，您就不需要键盘、鼠标和显示器了。您可以简单地从另一个系统或您的备件中借用它们。 ²

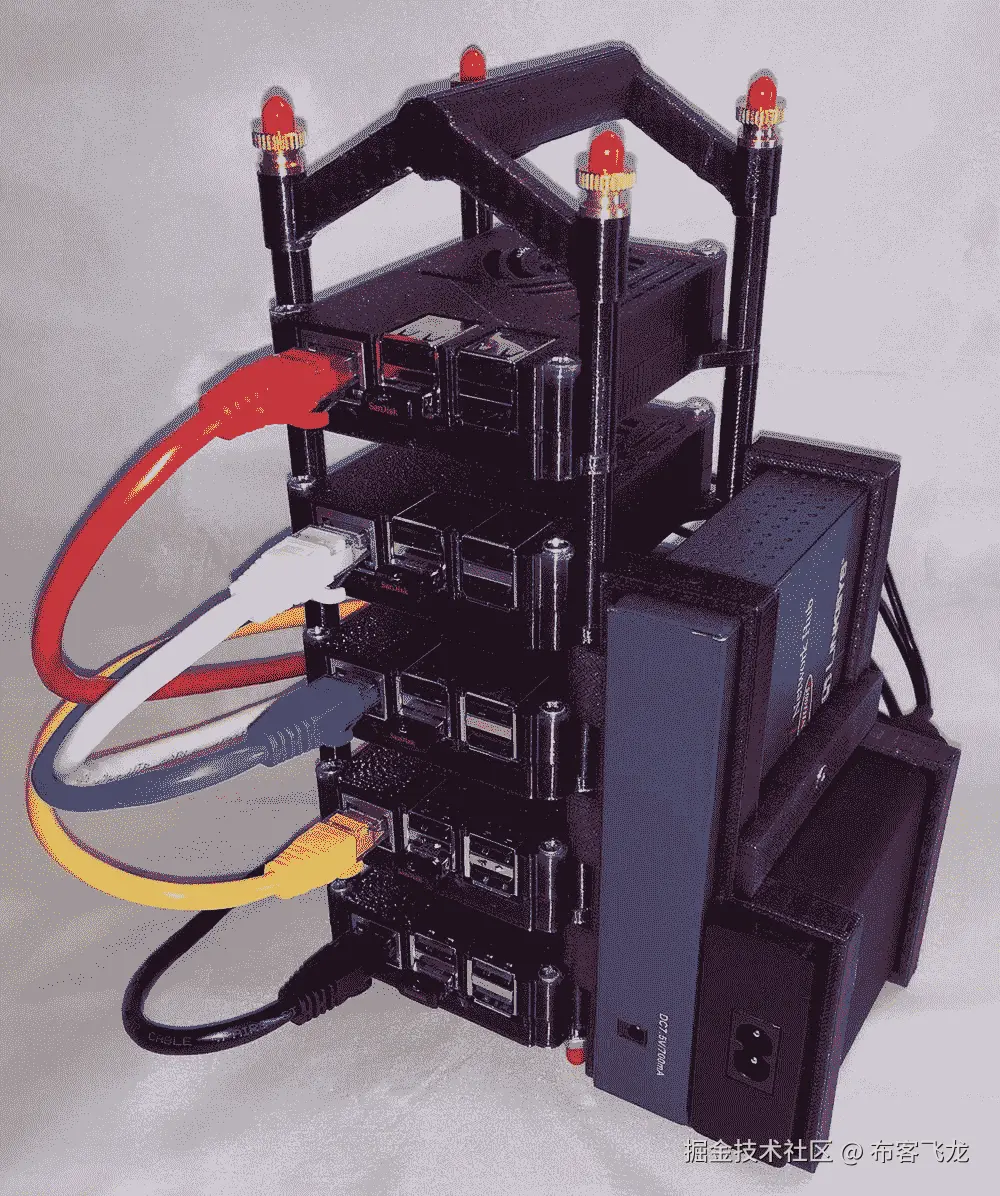

也许更有趣的是，树莓派非常小，超便携。事实上，您可以在比典型的微型塔式服务器更少的空间内建立一个完整的 Raspberry Pi 机器集群。最后，Raspberry Pi 易于使用，因为它运行 Linux 的一个变体，这使得它为许多开发者和管理员所熟悉。

在商用硬件上安装 MySQL

如果您选择使用更传统的 PC 或服务器硬件，您可以这样做，但建议(但不是必须)您对所有服务器使用相同的硬件。这种常见的做法使维修更容易，允许您切换机器，而不必适应或修改硬件差异。

同样，建议您对每台服务器使用相同的操作系统。同样，这不是一个要求，但它使事情变得更容易。也就是说，对 MySQL 服务器使用一个平台，对应用服务器使用另一个平台是常见的做法。例如，您可以将 Ubuntu 用于 MySQL 服务器，将 Windows 用于应用服务器。

无论如何，如果您想使用任何可用的机器自己运行这个演练，这是没问题的。用一组平台和操作系统不同的机器进行实验是很常见的。例如，如果你有几台运行 Ubuntu 和 Windows 的台式电脑，以及一台或两台运行 macOS 的笔记本电脑，你仍然可以使用所有这些，因为 MySQL 运行在所有这些平台上。

混合使用旧硬件的唯一问题可能是您的一个平台使用了不同的字节顺序。 ³ 字节序是指字节在内存或通信中的顺序。虽然这不是大多数人关心的问题，但是如果您使用任何旧的 Oracle Sun 服务器或类似的平台，您可能希望忽略它们。这并不意味着它们不起作用——恰恰相反——但它们可能会增加你可能不想(或不需要)经历的复杂程度。

下面总结了在商用硬件上安装 MySQL 以便与 InnoDB Cluster 一起使用的必要步骤。因为您已经看到了如何安装 MySQL、MySQL Shell 和其他产品，所以我们将安装的细节推迟到前面的章节。以下是基本步骤:

安装操作系统。
将操作系统配置为用作服务器(网络、用户帐户等)。
安装 MySQL 服务器。

如果你有设置桌面或服务器硬件的经验，这个列表应该不会令人惊讶。您也可能有一些通常用于安装新计算机的替代过程。在设置服务器和安装 MySQL 时，请随意使用您自己的判断。

在每台服务器上安装 MySQL Shell 也是一个好主意。如果您以前没有下载和安装过 MySQL，请参考前面章节中的安装和一般配置示例。

小费

请参阅在线参考手册( https://dev.mysql.com/doc/refman/8.0/en/installing.html )中的“安装和升级 MySQL”一节，了解有关在特定平台上安装 MySQL 的更多信息。

在 Raspberry Pi 上安装 MySQL

在本章中，我们将使用 Raspberry Pi 计算机，而不是更昂贵的主流服务器硬件。如果您想继续学习并使用更传统的服务器硬件，请随意浏览详细介绍 Raspberry Pi 设置和编译 MySQL 的部分。然而，Raspberry Pi 上使用的命令与您在典型的基于 Linux 的平台上使用的命令相同或相似。

唯一可能让那些不知道如何使用 Raspberry Pi 的人犹豫的是 MySQL 8.0.11 缺少 Raspberry Pi 安装包。更具体地说，没有 32 位 ARM 二进制文件。尽管对基于 ARM 的企业操作系统的 64 位二进制文件有一些需求，但对 32 位 Raspberry Pi 操作系统的商业需求很少。因此，尽管我们可能会看到对基于 ARM 的平台的一些支持(目前通过第三方来源)，但找到 32 位二进制文件更具挑战性。幸运的是，因为 MySQL 是开源的，我们可以自己下载源代码、编译和安装。事实上，我们将在本演练中做到这一点。以下是准备用于 InnoDB 集群的 Raspberry Pi 计算机的必要步骤:

下载拉斯扁图像(或 NOOBS)。
准备好 USB 驱动器(或 SD 卡)。
配置 Raspbian(网络、用户帐户等)。
构建 MySQL。
手动安装 MySQL。
配置 MySQL。
构建 MySQL Shell。
安装 MySQL Shell。

注意

我们将在所有机器上构建和安装 MySQL Shell，并在应用服务器上安装 MySQL 路由。

ARM64 怎么样？

如果您正在使用 64 位平台，并且希望在 Raspberry Pi 上使用 64 位操作系统，您可以这样做。Oracle 最近宣布支持用于 Oracle Enterprise Linux 7.5 的 Raspberry Pi 3(https://blogs.oracle.com/linux/announcing-the-general-availability-of-oracle-linux-7-for-arm)。更重要的是，Oracle 还包括一个 yum 存储库，其中包含 MySQL Server 8.0.11 及其组件。因此，如果您想使用 64 位操作系统，或者您更熟悉 Oracle Linux、Red Hat 或 Fedora，那么您会想要查看用于 Raspberry Pi 3 的 Oracle Enterprise Linux 的定制版本。

我写了一篇完整的教程，介绍如何使用 Oracle Enterprise Linux 在 Raspberry Pi 3 上设置 InnoDB 集群。参见我的博客“MySQL 8.0 InnoDB Cluster on arm 64 with Oracle Linux and the Raspberry Pi 3B”(http://drcharlesbell.blogspot.com/2018/06/mysql-80-innodb-cluster-on-arm64-with.html)了解详细的演练。与本章一样，本教程将向您展示如何为集群实例构建映像，以及如何设置应用服务器。

那些更熟悉 Raspbian 或不熟悉 Raspberry Pi 的人可能想先学习本章的教程，然后再学习 ARM64 的教程。正如您将看到的，步骤是相似的，但命令和设置过程有所不同。

这个列表类似于您在商用硬件上设置 MySQL 的过程，但是构建和配置步骤是使 MySQL 在 Raspbian 上工作所必需的。值得注意的是，这些额外的步骤并不是 Raspbian 独有的。事实上，从源代码构建、安装和配置 MySQL 是使用安装包的可行替代方案。在 Raspbian(和其他平台)上之所以有必要，是因为没有 Raspbian 的安装包。您可以在在线参考手册( https://dev.mysql.com/doc/refman/8.0/en/source-installation.html )的“从源代码安装 MySQL”一节中找到为各种平台构建 MySQL 的说明。

如果您选择使用 Raspberry Pi，以下部分将演示如何设置每台计算机运行最新版本的 Raspberry Pi 默认操作系统。我们从一个关于设置 Raspberry Pi 的简短教程开始，它包含了这个过程的前三个步骤。

Raspberry Pi 设置教程

Raspberry Pi 是一台拥有惊人的功能和通用性的个人电脑。您可能会认为它是一个玩具或一个严重受限的平台，但这与事实相差甚远。通过添加 USB、以太网和 HDMI 视频等板载外围设备，Raspberry Pi 具备了轻型台式计算机所需的一切。如果您考虑添加通用输入输出(GPIO)头，Raspberry Pi 就不仅仅是一台简单的桌面计算机，它还是一个旨在促进硬件实验的计算系统。

以下部分提供了一个简短的教程，介绍如何开始使用新的 Raspberry Pi，从裸板到完全可操作的平台。

注意

一些优秀的作品更详细地讨论了这个主题。如果你发现自己被困住了，或者想知道更多关于开始使用 Raspberry Pi 和 Raspbian 操作系统的信息，请参阅 Peter Membrey 和 David Hows 的Learn Raspberry Pi with Linux(a press，2012)。如果您想了解更多关于在硬件项目中使用 Raspberry Pi 的信息，一个很好的资源是 Brendan Horan 的实用 Raspberry Pi(a press，2013)。

入门指南

树莓电脑没有任何配件。对于本演练，您至少需要一个至少 16GB 的 USB 驱动器(或 SD 卡)、一个额定电流为 700mA 或更高的 USB 电源(带有一个公微型 USB 连接器)、一个键盘、一个鼠标和一个 HDMI 显示器或一个带有 HDMI 适配器的 DVI 显示器。然而，在您将这些东西插入您的 Raspberry Pi 并享受它的光辉之前，您需要为您的 USB 驱动器创建一个引导映像。幸运的是，大多数人都有备用的键盘、鼠标和显示器，除了输入设备的 USB 接口，显示器需要正常大小的 HDMI 电缆。

此外，建议您使用 USB 驱动器，如小型 SanDisk Cruzer Fit，这是一种相对快速且便宜的小型驱动器(参见 www.sandisk.com/home/usb-flash/cruzer-fit )。SD 卡更脆弱，更容易损坏，因此不太适合密集使用，就像我们在 InnoDB Cluster 中看到的那样。但是，你仍然可以使用 SD 卡。请务必正确关闭您的设备，并小心处理 SD 卡。

小费

为了获得最佳效果，请使用 USB 拇指驱动器来存储操作系统和文件。

安装启动映像包

安装启动映像的过程包括选择映像、下载映像，然后将其复制到 USB 驱动器(或 SD 卡)中。对于这个演练，我们将使用来自 raspberrypi.org 的 Raspbian 图像。我们将下载这个文件，提取它(如果压缩)，并将图像复制到 USB 驱动器。有多种方法可以做到这一点，但是我们将使用 Etcher 应用，它适用于大多数平台。我们开始吧！

我们将构建一台服务器，安装 MySQL 并对其进行配置，而不是为所有服务器安装相同的基础映像。然后，我们将克隆该驱动器，并在其他服务器上重新创建它。正如您将看到的，这将为您节省大量时间。唯一的问题是，我们必须对每个克隆的服务器做一些小的修改来完成设置，但是大部分繁重的工作已经完成了。

通过访问 www.raspberrypi.org/downloads/raspbian/ 开始图像创建过程，并下载带有桌面图像的 Raspbian Stretch。尽管我们通常不会在生产服务器上为操作系统使用图形用户界面，但它使使用 Raspberry Pi 变得更加容易(并且为一些人所熟悉)。下载.zip文件(例如2018-04-18-raspbian-stretch.zip，下载完成后解压。这将产生一个镜像文件(例如，2018-04-18-raspbian-stretch.img)，我们将使用 Etcher 将其写入 USB 驱动器。

小费

如果您想了解树莓派可用的其他操作系统，请参见 www.raspberrypi.org/downloads/ 。

当我们下载完图像后，我们需要将它复制到 USB 驱动器(或 SD 卡)中。为此，我们将使用 Etcher，它是在 Linux、macOS 和 Windows 上工作的格式化程序。如果你访问 Etcher 网站， https://etcher.io /，你可以选择平台并下载其安装程序。然后，您可以在您的系统上安装 Etcher，遵循您的平台的正常安装过程。

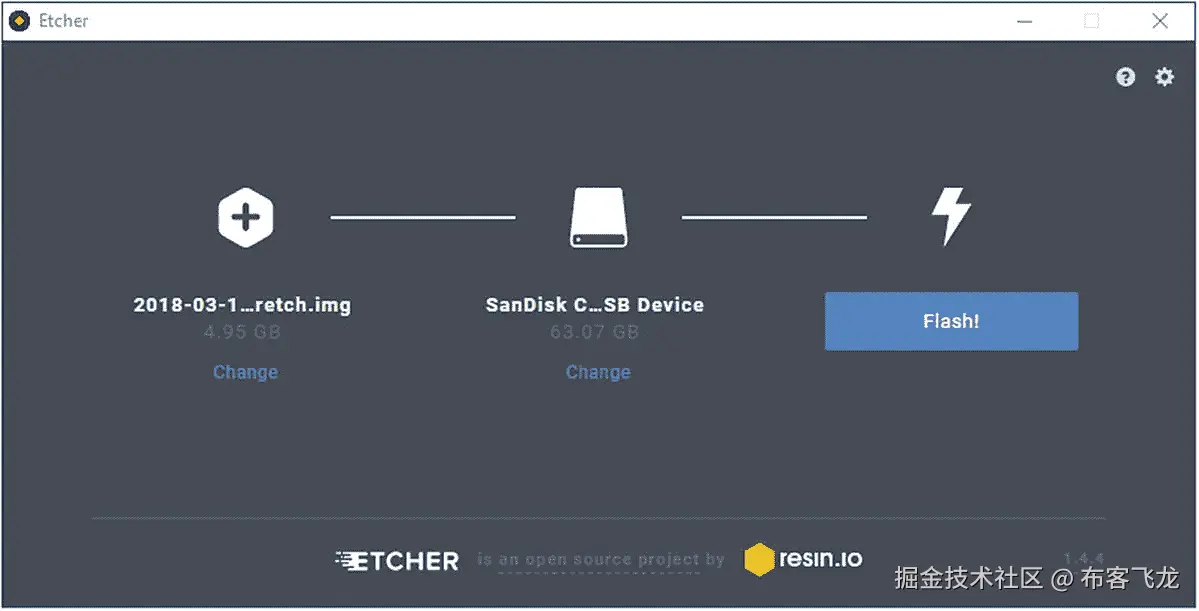

当你准备好了，把你的 u 盘插入你的电脑，启动 Etcher。用户界面很直观。我们需要做三件事:选择我们想要写入的映像，选择要写入的驱动器，并开始映像传输。因此，对于这一步，我们选择之前下载的 Raspbian 的映像，然后选择我们想要使用的 USB 驱动器。图 7-1 显示了完成这两个步骤的示例。

img/460910_1_En_7_Fig1_HTML.jpg

图 7-1

使用蚀刻机安装 Raspbian (USB 驱动器)

当您检查以确保您选择了正确的映像和驱动器时，您可以单击闪存！开始图像复制。复制完成后，Etcher 将验证图像。如果一切正常，Etcher 会给你一个信息，告诉你过程成功了。完成后，您可以关闭 Etcher 并移除 USB 驱动器/SD 卡。现在，它已经可以用在你的树莓派中了。

注意

如果您使用 Windows，您的系统可能会告诉您，它已检测到一个需要在复制后格式化的驱动器。忽略那些消息！不要格式化驱动器，否则会覆盖图像。

初始服务器配置

下一步是在 Raspberry Pi 中插入 USB 驱动器，打开它，并配置它与 MySQL 一起使用。这是需要键盘、鼠标和显示器的地方。将它们连接到 Raspberry Pi，插入 USB 驱动器，并连接电源。电源通常是 USB 5V 电源，如平板电脑或手机的充电器。只要保证至少 700 毫安就行了。树莓皮没有电源开关，所以当你插上电源，树莓皮就会启动。

大约一分钟后，您应该会在屏幕上看到一系列树莓标志，后面是一长串启动消息。这些都很正常。最终，系统将自动登录并启动到图形用户界面，这是很好的，简单易用。第一次启动可能会慢一点，但后续启动会快一点。

我的树莓派无法从 USB 启动！

如果您的 Raspberry Pi 无法从 USB 驱动器启动，您必须在固件中设置一个特殊的一次性写入位。大多数较新的 Raspberry Pi 3 电脑将从 USB 驱动器自动启动。 www.raspberrypi.org/documentation/hardware/raspberrypi/bootmodes/msd.md见。如果你的 Raspberry Pi 不能从 USB 启动。

简而言之，我们必须准备一个 SD 卡映像，并修改它以允许从 USB 启动，然后用这个命令启用 USB 启动模式

echo program_usb_boot_mode=1 | sudo tee -a /boot/config.txt.

这会将program_usb_boot_mode=1添加到/boot/config.txt的末尾。完成后，用 SD 卡重启 Raspberry Pi，然后关机。取出 SD 卡并插入 USB 驱动器。打开 Raspberry Pi，它应该从 USB 驱动器启动。

要配置机器用于本演练，必须执行以下任务。请记住，我们对一个映像执行此操作，稍后会将其复制到其他服务器:

更改 root 密码。
启用 SSH。
设置键盘区域/语言。
配置网络。

以下部分描述了如何执行这些任务。

更改 Root 密码

root 用户帐户被命名为pi，密码为raspberry。改变这一点，这样窥探的眼睛就不会进入你的电脑，无意中改变事情。对于从未用过树莓的人来说，尤其是使用 Linux 的人来说，玩树莓是多么诱人，你会感到惊讶。选择一个您容易记住的密码。因为我们正在克隆该驱动器以供其他服务器使用，所以在此处更改密码可以确保所有系统使用相同的密码。酷。

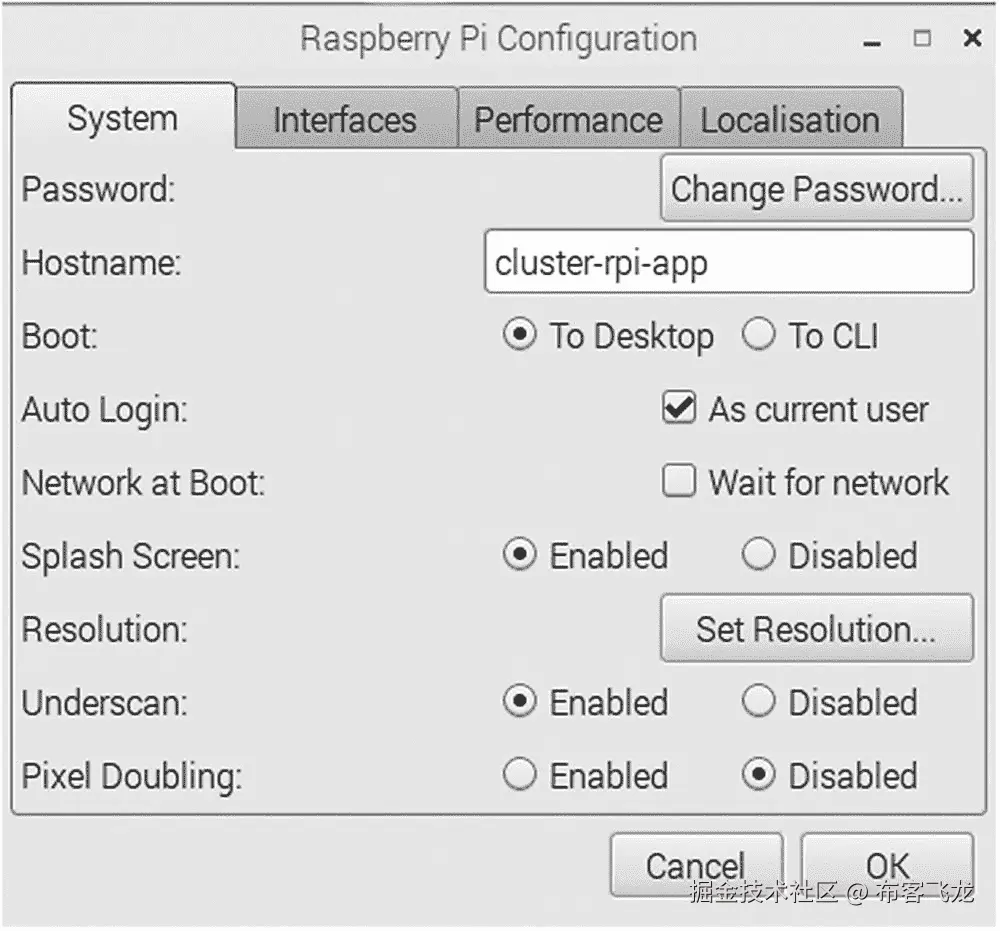

Raspbian 提供了一个很好的工具来修改系统，包括修改 root 用户密码，称为 Raspberry Pi 配置工具。您可以通过单击左上角的 Raspberry Pi 徽标，选择首选项，然后单击 Raspberry Pi 配置来访问它。图 7-2 显示了该工具的示例。

img/460910_1_En_7_Fig2_HTML.jpg

图 7-2

Raspberry Pi 配置工具

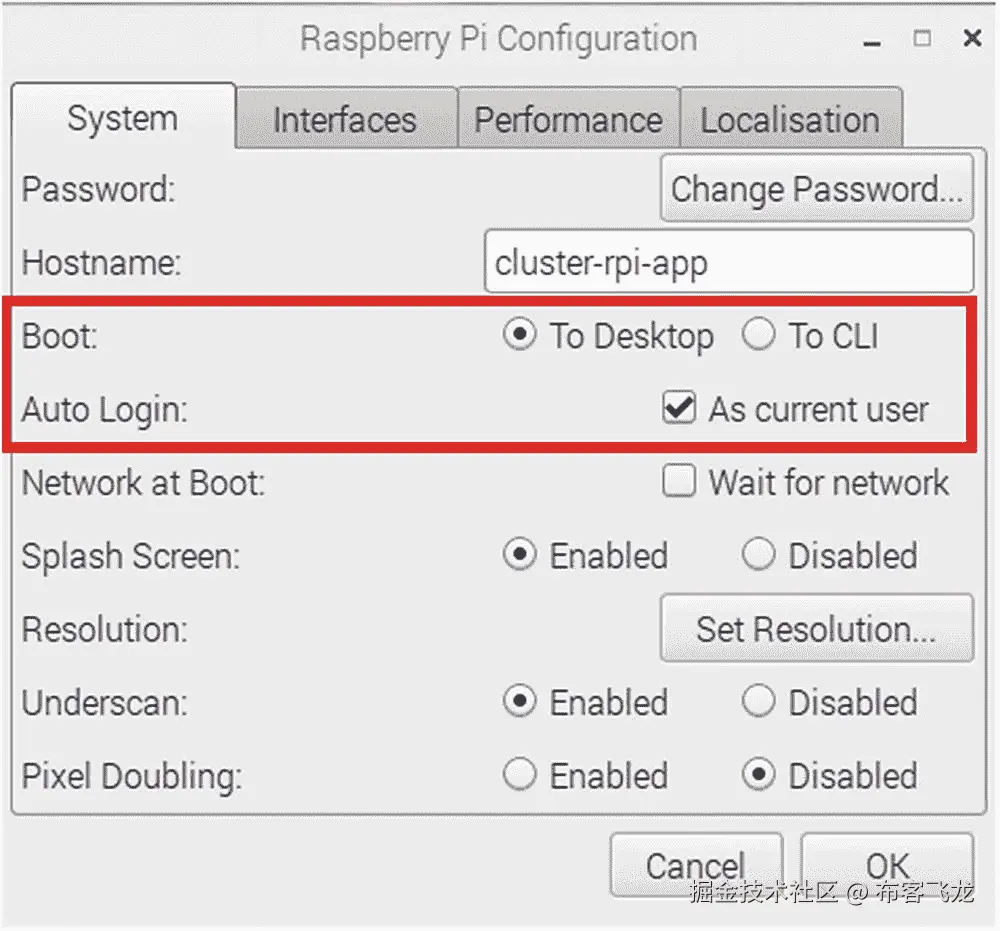

要更改密码，请点按“更改密码”并输入您的新密码。还强烈建议您通过取消选中作为当前用户复选框来关闭自动登录。但是先不要关闭工具。我们需要用这个工具做两件事。

启用 SSH

当使用 Raspberry Pi 作为服务器(与大多数服务器一样)时，管理员发现从他们的工作站远程登录到服务器更容易，而不是沿着长长的走廊走到满是人的安全房间，或者闪烁的灯光在无尽的服务器机架中搜索，只找到一个哑终端，连接它，然后登录。你明白了——远程登录要容易得多。

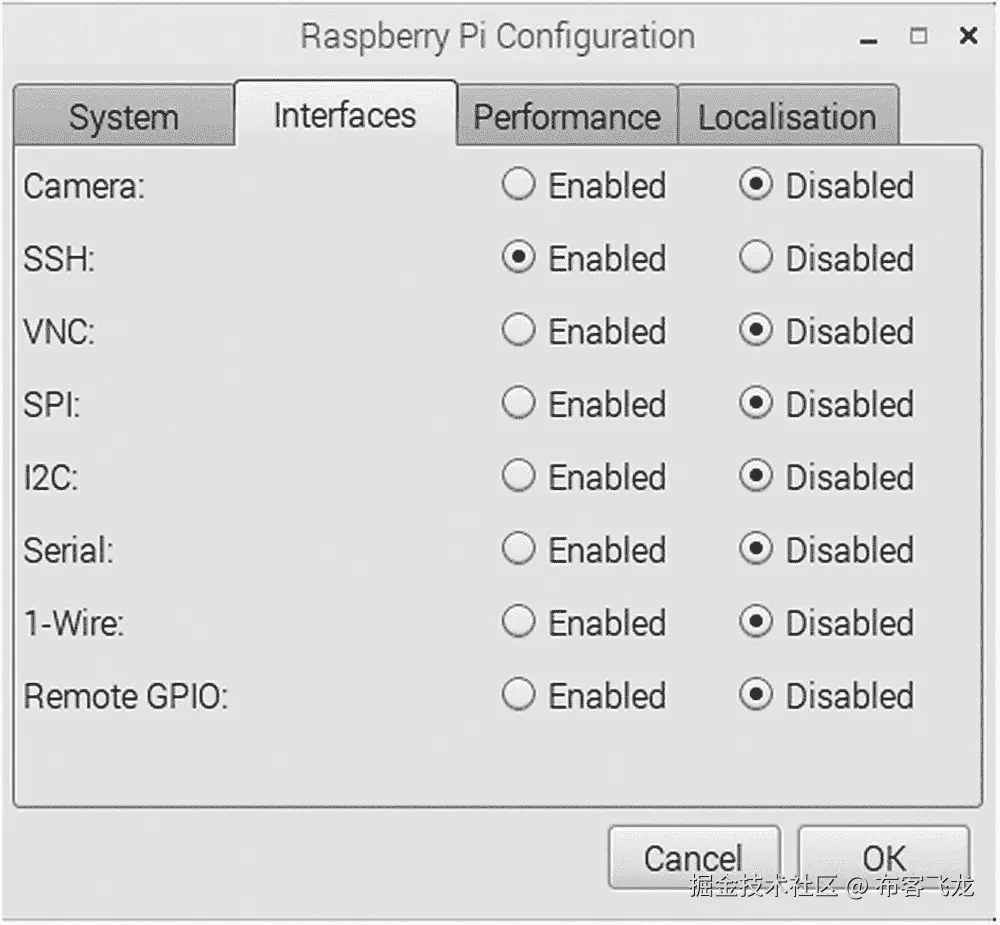

幸运的是，我们可以用拉斯扁做到这一点。要将 Raspbian 配置为允许通过安全套接字连接和安全 Shell (SSH)进行远程登录，我们需要在 Raspberry Pi 配置工具中单击 Interfaces 选项卡，并在 SSH 行上选中 Enabled 复选框。图 7-3 显示了打开 SSH 连接后的界面。

img/460910_1_En_7_Fig3_HTML.jpg

图 7-3

启用 SSH 连接

设置键盘布局/区域

我们需要用配置工具再做一件事:设置默认的键盘布局。Raspbian 自带的键盘布局设置为英国英语(Raspberry Pi 内置于此)。如果你住在世界上的其他地方，不使用这种键盘布局，你需要改变它。

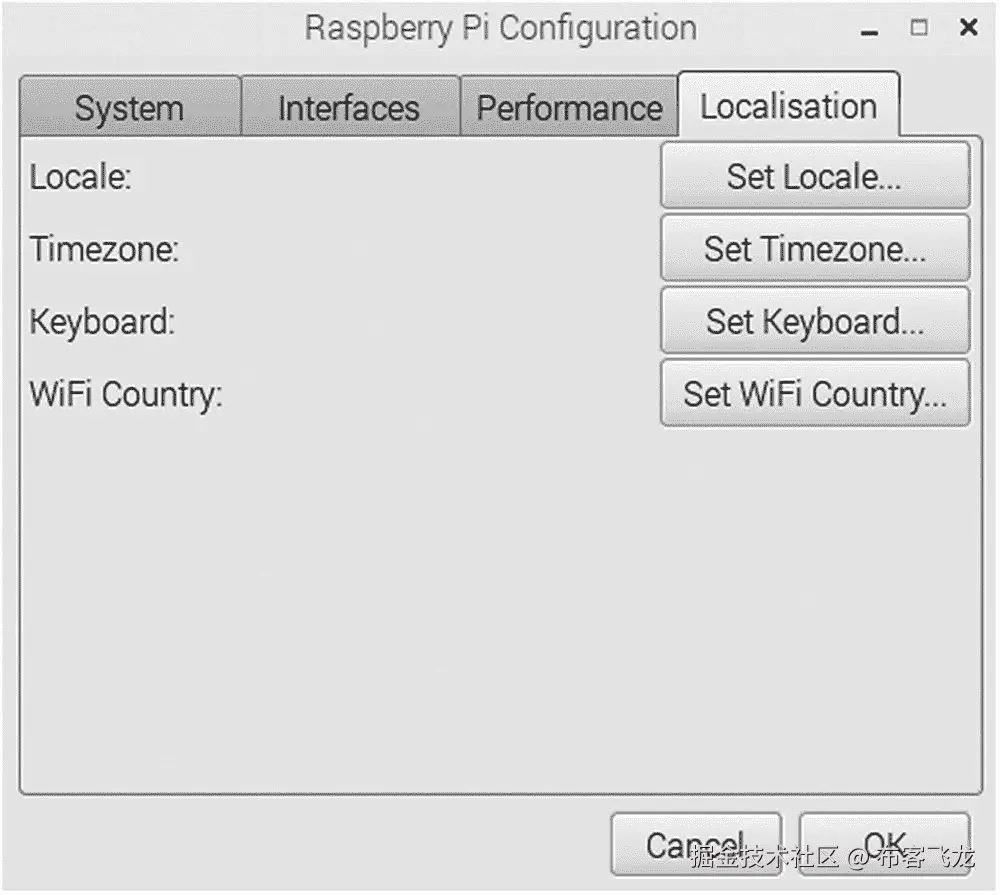

要更改键盘布局，单击实用程序中的本地化选项卡，然后单击设置键盘按钮，如图 7-4 所示。

img/460910_1_En_7_Fig4_HTML.jpg

图 7-4

tab 位置

按照对话框选择您的国家和键盘布局。完成后，您可以关闭该实用程序并重启您的 Raspberry Pi。重新启动后，确保您的所有设置都是正确的——尤其是键盘！

您也可以更改键盘布局:单击首选项➤鼠标和键盘设置，然后单击键盘布局选项卡，最后单击键盘布局按钮。

配置网络

设置 Raspberry Pi 操作系统的最后一项任务是启用网络。你有两个选择。树莓 Pi 3 配有 Wi-Fi 和以太网连接。建议您使用以太网连接，并使用集线器连接群集中的所有计算机。虽然如果您决定使用 Wi-Fi，则不需要集线器，但使用具有以太网连接的集线器象征着大多数集群安装的做法——将它们安装在隔离的子网中，以确保不会因竞争或网络负载而丢失流量。对于这个演练来说，这并不重要，但是一个集线器会使连接变得更容易一些。

注意

虽然本节详细描述了如何为一个 MySQL 服务器设置网络，但是在我们克隆了基本服务器之后，我们将不得不对其他服务器做一些小的更改。例如，我们需要为每台服务器编辑特定的 IP 和主机名，这比在每台机器上执行同样长的步骤更容易。

无论您选择哪个接口，我们都必须设置我们的服务器来使用静态 IP 地址。检查家庭(或工作)网络上的动态主机配置协议(DHCP) ⁴ 服务器，并从可用范围中选择五个 IP 地址。大多数家用路由都运行 DHCP 服务。或者，最好保留一个 IP 地址范围以供使用。如果你不确定这是什么意思，没关系。您可以从该范围的顶部(较大的数字)选择五个 IP 地址，您应该是安全的。

例如，如果您的 DHCP 服务器使用的范围是 192 . 168 . 1 . 2–192 . 168 . 1 . 254，那么您可以选择 192 . 168 . 1 . 240–192 . 168 . 1 . 244，应该没问题。但是，如果您遇到其他机器抱怨 IP 地址重复的问题，您可能需要更改您使用的范围。

注意

如果您不是 DHCP 服务器的所有者(例如，您正在使用别人的网络)，您可能需要联系系统管理员并请求 IP 地址。

在本次演示中，我们将 Raspberry Pi 计算机的 IP 地址更改为使用 192 . 168 . 42 . 240–192 . 168 . 42 . 244，如下所示:

192.168.42.240:应用服务器
192 . 168 . 42 . 241:InnoDB 集群中的第一台服务器
192 . 168 . 42 . 242:InnoDB 集群中的第二台服务器
192 . 168 . 42 . 243:InnoDB 集群中的第三台服务器
192 . 168 . 42 . 244:InnoDB 集群中的第四台服务器

您还需要知道路由 IP 地址和至少一个名称服务器 IP 地址。您可以在您的路由(通常是运行 DHCP 服务的同一台机器)上找到此信息。例如，路由 IP 地址可能是子网地址和范围内的第一个数字。例如，192.168.42.XXX 网络使用 192.168.42.1 作为路由 IP 地址。

同样，同一网络上的域名服务器(DNS)也是 192.168.42.1 地址。如果您在同一网络上有其他机器，您也可以通过检查网络设置来找到此信息。比如，你可以在 Linux 和 macOS 机器上运行ifconfig来查看所有的网络接口。在 Windows 上，您可以使用ipconfig /all来查看网络接口及其设置。

要设置静态 IP 地址，我们必须编辑dhcpcd.conf文件。您可以在终端窗口中使用以下命令。该命令通过超级用户(sudo)命令和 Nano 编辑器使用提升的权限来编辑文件:

$ sudo nano /etc/dhcpcd.conf

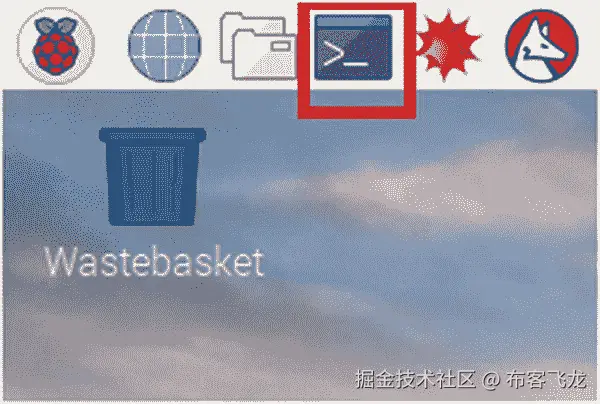

点击工具栏左上方的小终端图标，可以打开一个终端，如图 7-5 (用方框标注表示)。

img/460910_1_En_7_Fig5_HTML.jpg

图 7-5

定位终端应用

打开文件后，向下滚动到文件的底部(end ),添加以下行，替换您的网络的基本 IP 范围。例如，如果您的网络使用 10.0.1.XXX，请使用 10.0.1 而不是 192.168.42.XXX。在这种情况下，我们将第一台 MySQL 服务器的静态 IP 地址设置为 192.168.42.241。使用检查路由时遇到的路由 IP 和名称服务器 IP 地址。

# Example static IP configuration:
interface eth0
static ip_address=192.168.42.241/24
static routers=192.168.42.1
static domain_name_servers=192.168.42.1

添加完这些行之后，通过按 Ctrl+X 和 Y 来保存文件。保存后，您可以重新启动机器。当机器重新启动时，您可以在终端窗口中使用以下命令来检查设置:

$ ip a

检查输出，确保 eth0 接口显示正确的 IP 地址，如下所示。请注意，报告显示的 IP 地址是 192.168.42.241:

...
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether b8:27:eb:5e:7f:71 brd ff:ff:ff:ff:ff:ff
    inet 192.168.42.241/24 brd 192.168.42.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 2001:5b0:4eca:9f28:cc4e:31cb:ecb0:226a/64 scope global mngtmpaddr noprefixroute dynamic
       valid_lft 1175sec preferred_lft 1175sec
    inet6 fe80::a38:d8b:653b:81c/64 scope link
       valid_lft forever preferred_lft forever
...

接下来，测试网络连接以确保其正常工作。如果您可以连接到互联网或网络上的其他计算机，您就完成了。如果不能，请返回并检查您的设置，如果有必要，通过在您添加到文件的每一行之前放置一个#来恢复更改，然后重新启动。

小费

关于如何在 Raspberry Pi 上为以太网或 Wi-Fi 连接设置静态 IP 地址的完整讨论，请参见 www.raspberrypi.org/learning/networking-lessons/rpi-static-ip-address/ 。

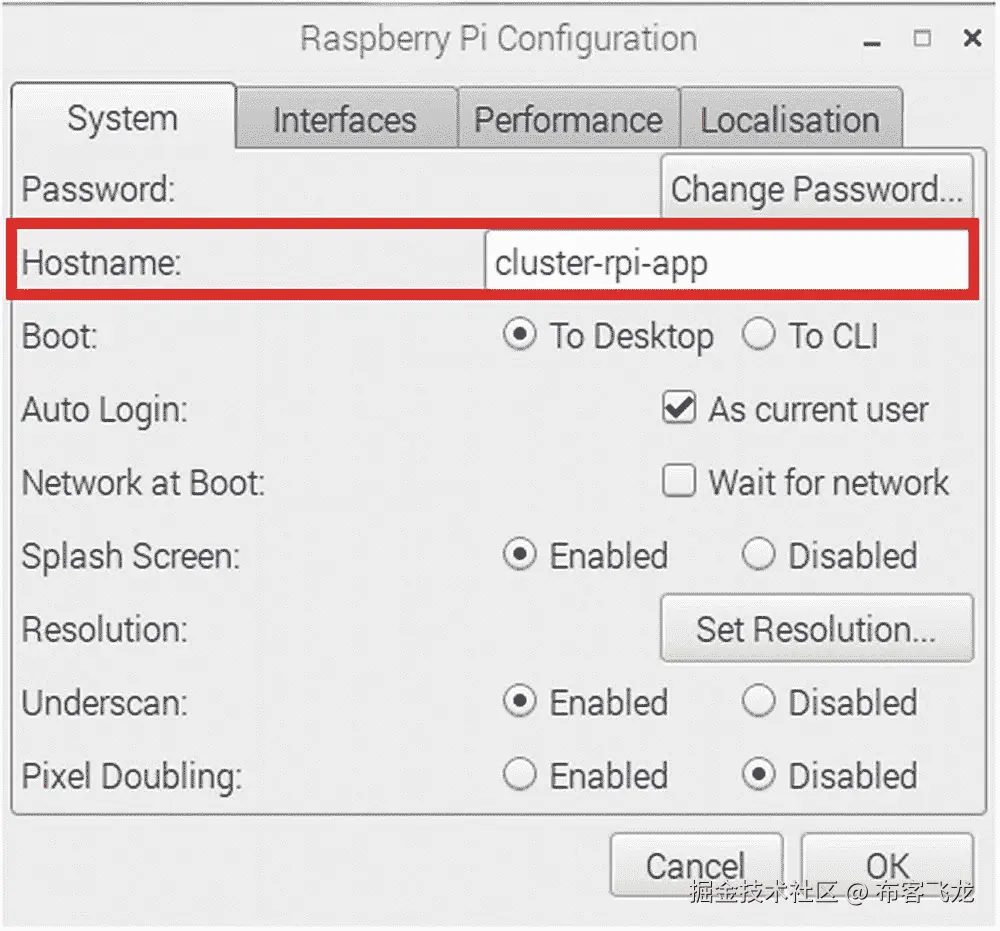

好了，我们还没有完成网络配置。我们还需要为每台服务器设置一个唯一的主机名。我们可以使用 Raspberry Pi 配置工具来设置主机名。在本演示中，我们将使用主机名cluster-rpi[1-4]。例如，第三个服务器设置的主机名是cluster-rpi3。我们将使用主机名cluster-rpi-app作为应用服务器。要更改主机名，请打开 Raspberry Pi 配置工具，找到第一个选项卡上的主机名行，并将文本框中的文本更改到右侧。图 7-6 显示了为应用服务器设置主机名的示例。

img/460910_1_En_7_Fig6_HTML.jpg

图 7-6

设置主机名

完成更改后，您需要重新启动服务器，但是我们还需要做一项更改。我们还必须编辑/etc/hosts文件，为您的集群添加新的 IP 地址和主机名。这允许我们使用集群，而不必向我们的 DNS 服务器注册主机名。如果您的家庭网络有自己的 DNS，这是可能的，但这不太可能。您需要添加的行是文件底部的行(以粗体显示):

127.0.0.1       localhost
::1             localhost ip6-localhost ip6-loopback

ff02::1         ip6-allnodes
ff02::2         ip6-allrouters

192.168.42.240  cluster-rpi-app

192.168.42.241  cluster-rpi1

192.168.42.242  cluster-rpi2

192.168.42.243  cluster-rpi3

192.168.42.244  cluster-rpi4

您现在可以重新启动服务器。我们现在准备在 Raspbian 上构建、安装和配置 MySQL。强烈建议您使用另一台机器来执行此任务(例如应用服务器)。

小费

如果你想听从建议在一台单独的 Raspberry Pi 计算机上构建 MySQL，你应该为另一个 USB 驱动器和机器执行前面的步骤。例如，您可以构建应用服务器，并使用该机器构建 MySQL。

构建 MySQL 服务器、Shell 和路由

请记住，没有适用于 MySQL 或其产品的 Raspbian 二进制发行版。我们必须构建 MySQL 服务器、Shell 和路由，然后在我们的 Raspberry Pi 计算机上手动安装它们。幸运的是，这个过程很简单，包括一些准备我们系统的次要系统配置项目和两个命令:cmake和make。这一节将通过大量的例子和每一步的文档来引导你完成所有这些步骤。

从源代码构建 MySQL 的任务对于那些从来没有编程过的人或者已经有一段时间没有编写过程序的人来说可能会令人望而生畏，但是不要绝望。在 Raspberry Pi 上编译 MySQL 最困难的部分是等待过程完成。汇编所有内容可能需要几个小时。但是，对于能够使用 Raspberry Pi 计算机来试验 InnoDB 集群来说，这是一个很小的代价。

然而，在我们开始修改系统以构建代码之前，让我们讨论一个部署计划。

部署计划

制定部署高可用性解决方案的计划总是一个好主意。我们已经讨论了一般的计划:在集群中有一个应用服务器和四个服务器。现在让我们讨论如何最好地构建和部署 MySQL 产品。

我们将使用一台机器来构建 MySQL 服务器、Shell 和路由。但是，我们不需要在集群中的每台机器上安装所有三个组件。相反，我们需要在将成为集群成员的四台机器上安装 MySQL Server 和 MySQL Shell。应用服务器只需要安装 MySQL Shell 和路由。

方法是使用应用服务器作为构建机器来构建所有三个产品。然后，您可以将安装文件(以 TAR 文件的形式，它代表磁带归档)复制到您在前面几节中准备的基础机器上。

我们将在应用服务器上构建所有三个产品，但是只在那台机器上安装 MySQL Shell 和 Router。MySQL 服务器和 Shell 安装在我们之前讨论过的基本 MySQL 服务器映像上。我们将克隆该映像以形成集群中的机器。

让我们开始在 Raspbian 上编译 MySQL，从先决条件开始。

先决条件

要准备您的 Raspberry Pi 来编译 MySQL 产品，您需要采取几个步骤。首先要考虑的是，是否要在以后要克隆的同一台服务器上构建 MySQL。如果您在我们刚刚花时间配置为与 InnoDB Cluster 一起使用的同一台服务器上构建 MySQL，您将需要将所有开发代码和应用复制到每台机器上，这是不必要的。

因此，第一个先决条件是设置一台新机器作为我们的构建机器。如上所述，这可以是您的应用服务器。此外，如果您有一个额外的至少 8GB 的 USB 驱动器(不要为构建机器使用 SD 卡——它会太慢),通过复制您先前下载的 Raspbian 映像来准备它(参见前面的“安装引导映像”一节中关于使用 Etcher 的内容)。如果您没有额外的 USB 驱动器，您可以使用为应用服务器指定的驱动器，因为我们不会克隆该系统。如果您只有一个键盘、鼠标和显示器，那么您需要在启动第一个 MySQL 服务器之前关闭应用服务器。

在您至少按照前面“Raspberry Pi 设置教程”一节中的步骤准备好应用服务器之后(确保使用正确的 IP 地址和主机名—192.168.42.240，cluster-rpi-app)，我们将安装以下软件:

诅咒 5 ( libncurses5-dev):终端输出库
Bison:一个语言处理器
OpenSSL ( libssl-dev ): SSL 库
CMake :制作配置工具

要同时安装所有这些库，请在终端窗口中使用以下命令:

$ sudo apt-get install libncurses5-dev bison libssl-dev cmake

这将下载并安装必要的文件。请注意，我们必须使用提升的权限来安装库。

Sudo 是什么？

在大多数 Linux 平台上，您必须使用提升的权限来安装软件和修改系统文件。sudo命令(对于超级用户 do ，参见 https://linuxacademy.com/blog/linux/linux-commands-for-beginners-sudo/ )允许你暂时获得普通用户账户的那些权限。在配置 Raspbian 和类似的 Linux 系统时，您会经常看到这种情况。

我们必须再做一件事。我们必须增加交换文件的大小。这对于让系统有足够的内存来编译和链接一些较大的源代码文件是必要的。建议将交换文件大小设置为 2048。为此，请打开终端窗口并输入以下命令来编辑交换文件配置文件:

$ sudo nano /etc/dphys-swapfile

在文件中找到以下行，并将值更改为 2048。文件中没有其他行需要更改:

CONF_SWAPSIZE=2048

要启用新的交换空间大小，请重新启动计算机或输入以下命令:

$ sudo /etc/init.d/dphys-swapfile stop
$ sudo /etc/init.d/dphys-swapfile start

这些方法通过停止系统进程并重新启动它，将交换文件重置为新的大小。现在我们准备构建 MySQL 服务器、Shell 和路由。

构建 MySQL 服务器

好了，这是在 MySQL 8.0.11 上使用树莓 Pi 最棘手的地方。因为没有我们可以下载使用的 Oracle 二进制文件(有些第三方可能最终会构建一些)，所以我们必须自己编译 MySQL。这是可能的，因为 MySQL 是开源的，正如您在上一节中看到的，我们可以下载源代码。酷。

在 Raspberry Pi 上构建 MySQL 只需要三个步骤。我们首先运行名为 CMake 的预处理器，然后用make构建代码，最后用make package命令构建安装包。让我们看看每个步骤的细节，从 CMake 开始。

CMake ( cmake.org )是另一个用于构建、测试和打包软件的开源产品。回想一下，我们在上一节安装了 CMake。您可以使用许多不同的选项来构建软件，其中许多也适用于 MySQL。事实上，您可以花费大量时间定制 CMake 命令选项，以便为几乎任何平台进行构建。因为我们下载了带有 Boost 库的普通 Linux 的 MySQL 源代码，所以我们拥有了我们需要的一切。

我们需要与 CMake 一起使用的命令选项很少，包括以下内容:

您应该设置-DWITH_UNIT_TESTS=OFF来节省编译时间(不需要单元测试)。
你应该把PREFIX设置到安装路径，这样便于安装。
我们必须用发布代码来构建(debug 对于 Raspberry Pi 来说需要太多内存)。
我们必须添加额外的编译和构建标志，以确保代码在 ARM32 上正确构建。

每一个都将被更详细地解释，但是让我们从下载源代码开始吧。

准备源代码

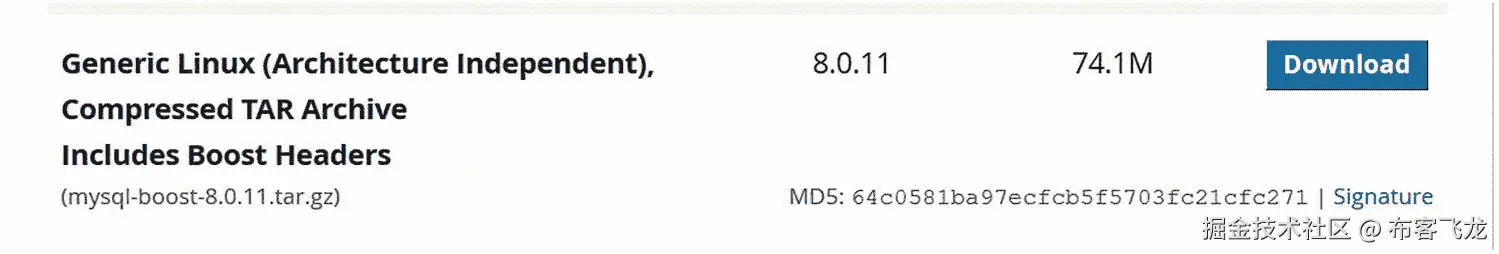

现在我们已经设置好了构建 MySQL 的机器，唯一的先决条件是我们必须下载 MySQL 服务器源代码。前往 https://dev.mysql.com/downloads/mysql/ 。从选择操作系统下拉框中，选择源代码。然后点击通用 Linux(架构独立)，压缩后的 TAR 存档列表底部包含 Boost Headers 下载链接，如图 7-7 所示。这个文件包含我们需要的另一个库(Boost)以及服务器源代码。这是最容易开始构建的下载。

img/460910_1_En_7_Fig7_HTML.jpg

图 7-7

下载 MySQL 服务器源代码

运行 CMake(准备编译)

我们要做的第一件事是提取我们下载的 TAR 文件。您可以使用以下命令来完成此操作:

$ cd /home/pi
$ mkdir source
$ cd source
$ cp ~/Downloads/mysql- boost-8.0.11.tar.gz .
$ tar -xvf mysql-boost-8.0.11.tar.gz

这将创建一个名为mysql-8.0.11的文件夹。建议您将此文件解压缩到 root 用户主文件夹中的一个文件夹中，例如/home/pi/source。解包过程需要几分钟，因为它包含大量代码。

小费

如果您想节省启动驱动器上的空间，您可以格式化并使用第二个 USB 驱动器来下载和编译代码。只要确保用 ext4 文件系统格式化驱动器。

接下来，我们将使用以下命令创建一个目录来存储所有编译后的代码。这有助于防止编译时发生意外，并保留源代码:

$ cd mysql-8.0.11
$ mkdir build
$ cd build

现在我们可以运行 CMake 命令了。清单 7-1 显示了您需要在构建文件夹中使用的完整命令。请注意，该命令指定了许多选项，包括(按外观顺序)、使用 UNIX makefiles、将构建设置为发布代码(而不是调试)、忽略一体化(AIO)检查、设置 Boost 文件夹(包含在我们下载的 TAR 文件中)、关闭单元测试，以及设置一些用于在 ARM32 上编译的神秘选项。

$ cmake -G "Unix Makefiles" -DCMAKE_BUILD_TYPE=release -DBUILD_CONFIG=mysql_release -DDEBUG_EXTNAME=OFF -DIGNORE_AIO_CHECK=1 -DWITH_BOOST=/home/pi/source/mysql-8.0.11/boost -DWITH_UNIT_TESTS=OFF -DCMAKE_C_LINK_FLAGS="-Wl,--no-keep-memory,--icf=safe" -DCMAKE_CXX_LINK_FLAGS="-Wl,--no-keep-memory,--icf=safe" -DCMAKE_C_FLAGS_RELEASE="-fPIC" -DCMAKE_CXX_FLAGS_RELEASE="-fPIC" -DCMAKE_INSTALL_PREFIX="/usr/local/mysql" ..

-- Running cmake version 3.7.2
-- Found Git: /usr/bin/git (found version "2.11.0")
-- Configuring with MAX_INDEXES = 64U
-- The C compiler identification is GNU 6.3.0
-- The CXX compiler identification is GNU 6.3.0
-- Check for working C compiler: /usr/bin/cc
...
-- COMPILE_DEFINITIONS: _GNU_SOURCE;_FILE_OFFSET_BITS=64;BOOST_GEOMETRY_SQRT_CHECK_FINITENESS;HAVE_CONFIG_H;RAPIDJSON_NO_SIZETYPEDEFINE;__STDC_LIMIT_MACROS;__STDC_FORMAT_MACROS;_USE_MATH_DEFINES;HAVE_LIBEVENT1;UNISTR_FROM_STRING_EXPLICIT=explicit;UNISTR_FROM_CHAR_EXPLICIT=explicit
-- CMAKE_C_FLAGS:  -Wall -Wextra -Wformat-security -Wvla -Wundef -Wwrite-strings
-- CMAKE_CXX_FLAGS:  -Wall -Wextra -Wformat-security -Wvla -Wundef -Woverloaded-virtual -Wno-missing-field-initializers -Wlogical-op

-- CMAKE_C_LINK_FLAGS: -Wl,--no-keep-memory,--icf=safe -fuse-ld=gold -Wl,--gc-sections

-- CMAKE_CXX_LINK_FLAGS: -Wl,--no-keep-memory,--icf=safe -fuse-ld=gold -Wl,--gc-sections

-- CMAKE_C_FLAGS_RELEASE: -fPIC  -DDBUG_OFF
-- CMAKE_CXX_FLAGS_RELEASE: -fPIC -std=c++11  -DDBUG_OFF
-- Configuring done
-- Generating done
-- Build files have been written to: /home/pi/source/mysql-8.0.11/build

Listing 7-1Running the CMake Command (ARM32)

如果这个命令看起来很奇怪，也不用担心。您不需要理解我们在编译和链接阶段使用的所有特殊设置。但是，如果您确实想了解更多关于这些选项的信息，您可以查看关于 GNU 编译器( http://gcc.gnu.org/onlinedocs/gcc/Option-Summary.html )和链接器( https://gcc.gnu.org/onlinedocs/gcc/Link-Options.html )选项的文档。

运行该命令可能需要几分钟时间。确保没有错误，并且最后几行表明构建文件已经被写入到build文件夹中。请特别注意结尾的LINK_FLAGS消息。CMake 命令中的选项不包括空格。如果您不小心添加了空格，逗号分隔的列表将在 CMake 输出中显示它们。确保没有空格。如果有空格，您可能会得到一个错误，指出--icf=safe(或其他)选项无效。如果发生这种情况，请再次运行不带空格的命令。

如果你已经走了这么远而没有错误，你几乎可以放松了。下一步，编译代码，很容易，但可能需要一段时间运行在树莓 Pi 3B+(至少两到三个小时)。

运行 make(编译)

下一步是编译代码。这可以简单地用make命令来完成。这个命令允许我们指定想要使用的并行线程的数量。对于树莓 Pi 3，总共四个 CPU 核心，使用三个核心进行编译是安全的。如果您有一个正在运行的 CPU 使用监控器，您将会看到这三个，有时可能是所有四个内核都在 100%运行。如果你的树莓派 3B 安装在一个箱子里，确保你有足够的通风或风扇吹过电路板。这对于树莓派 3B+(最新的主板)来说不是绝对必要的，但也不会有什么坏处。

清单 7-2 展示了使用命令make -j3编译 MySQL 服务器代码的步骤。该清单是您可能会看到的消息的摘录(将有数千行)，但需要注意的是最后几行。这些确保代码编译无误。

小费

在代码编译时，您可能会看到轻微的警告，您可以忽略这些警告。但是，您应该看不到任何编译错误。如果是这样，请返回检查 CMake 命令，并在必要时重新运行它。如果所有这些都失败了，删除build目录并重新开始。

$ make -j3
[  0%] Built target INFO_SRC
[  0%] Built target INFO_BIN
[  0%] Building C object extra/zlib/CMakeFiles/zlib.dir/adler32.o
[  0%] Generating common.h
[  0%] Generating help.c
[  0%] Generating help.h
[  0%] Generating vi.h
[  0%] Generating emacs.h
[  0%] Building C object extra/zlib/CMakeFiles/zlib.dir/compress.o
[  0%] Generating fcns.c
[  0%] Generating fcns.h
...
...
[100%] Linking CXX static library ../archive_output_directory/libsql_main.a
[100%] Built target sql_main
Scanning dependencies of target mysqld
[100%] Building CXX object sql/CMakeFiles/mysqld.dir/main.cc.o
[100%] Linking CXX executable ../runtime_output_directory/mysqld
[100%] Built target mysqld

Listing 7-2Compiling MySQL Server

编译完成后，下一步是构建一个包(TAR 文件),我们可以用它在我们的服务器上安装 MySQL。

制作包装

我们需要做的最后一件事是构建安装包。在这种情况下，我们将构建一个压缩的 TAR 文件，我们可以将它复制到我们的初始服务器并进行安装。我们用make package命令来做这件事，如清单 7-3 所示。

$ make package
[  0%] Built target abi_check
[  0%] Built target INFO_SRC
[  0%] Built target INFO_BIN
[  0%] Built target zlib
[  1%] Built target edit
[  8%] Built target icuuc
[ 16%] Built target icui18n
[ 16%] Built target icustubdata
...
Run CPack packaging tool...
CPack: Create package using TGZ
CPack: Install projects
CPack: - Run preinstall target for: MySQL
CPack: - Install project: MySQL
CPack: Create package
CPack: - package: /home/pi/source/mysql-8.0.11/build/mysql-8.0.11-linux-armv7l.tar.gz generated.

Listing 7-3Building the TAR Package

就这样！我们在 Raspberry Pi 上构建了 MySQL！还不算太糟，是吧？现在让我们看看如何在我们的服务器上安装和测试 MySQL。

安装 MySQL 服务器

回想一下，我们在应用服务器上构建了 MySQL。因此，我们需要将 TAR 文件复制到一个可移动驱动器上，并启动我们之前构建的第一个 MySQL 服务器。如果您只有一个键盘、鼠标和显示器，那么您需要在启动第一个 MySQL 服务器之前关闭应用服务器。复制完文件后，现在就开始做吧。

服务器启动后，登录并转到/usr/local目录，创建一个名为mysql的新文件夹。然后，切换到新文件夹，并将 TAR 文件复制到该文件夹。最后，使用以下命令解压文件。有很多文件，所以解压缩可能需要几分钟时间。

$ cd /usr/local/
$ mkdir mysql
$ cd mysql
$ sudo cp ~/source/mysql-8.0.11/build/mysql-8.0.11-linux-armv7l.tar.gz .
$ sudo tar -xvf mysql-8.0.11-linux-armv7l.tar.gz --strip-components=1

请注意，最后一个命令使用一个选项从提取的文件目录中删除一个组件(第一个文件夹— mysql-8.0.11-linux-armv7l)。这确保了 MySQL 文件被复制到/usr/local/mysql。

但是，我们需要再运行一个命令。因为我们很节省空间，所以我们不需要 MySQL 测试文件，所以我们可以用下面的命令删除它们。当我们处理完 TAR 文件后，我们也可以删除它，如下所示:

$ sudo rm -rf mysql-test

$ sudo rm mysql-8.0.11-linux-armv7l.tar.gz

从 TAR 文件安装比从典型的特定于平台的包安装需要更多的步骤。这是因为安装包通常会处理几个必需的配置步骤——所有这些都在在线参考手册的“使用通用二进制文件在 Unix/Linux 上安装 MySQL”(https://dev.mysql.com/doc/refman/8.0/en/binary-installation.html)一节中有详细介绍。

配置 MySQL 服务器

现在我们已经复制了文件，我们可以完成设置。这个过程并不繁琐，但确实涉及到从终端运行几个命令，所以需要耐心确保所有命令都输入正确。

我们首先创建一个名为mysql的新组，添加一个名为mysql的用户，创建一个供 MySQL 使用的文件夹，并授予mysql用户对该文件夹的访问权限。下面显示了所需的命令；从终端运行这些命令(这些命令没有输出):

$ sudo groupadd mysql
$ sudo useradd -r -g mysql -s /bin/false mysql
$ cd /usr/local/mysql
$ sudo mkdir mysql-files
$ sudo chown mysql:mysql mysql-files
$ sudo chmod 750 mysql-files

第一次启动服务器之前的下一步是使用mysql_ssl_rsa_setup工具建立安全连接，并确保mysql用户可以访问所有数据文件。最后，我们还需要准备数据目录。下面显示了所需的命令；在终端窗口的/usr/local/mysql文件夹中运行这些:

$ sudo ./bin/mysql_ssl_rsa_setup --datadir=data
$ sudo chown mysql:mysql data
$ sudo chmod 750 data

我们可以使用--initialize选项轻松初始化数据目录，如下一行代码所示。注意，我们使用提升的权限运行命令，并指定要使用的用户(mysql)。下面显示了一个输出示例，成功的消息以粗体突出显示。如果您看到错误，请参考在线参考手册来解决它们。请注意，输出包含初始 root 用户密码。下一步您将需要它。

$ sudo bin/mysqld --initialize --user=mysql
...
2018-05-23T18:37:53.120312Z 0 [System] [MY-013169] [Server] /usr/local/mysql/bin/mysqld (mysqld 8.0.11) initializing of server in progress as process 15340

2018-05-23T18:38:26.383044Z 5 [Note] [MY-010454] [Server] A temporary password is generated for root@localhost: pPX4Ll8/grR2
2018-05-23T18:38:52.713071Z 0 [System] [MY-013170] [Server] /usr/local/mysql/bin/mysqld (mysqld 8.0.11) initializing of server has completed

好了，我们现在准备好第一次启动 MySQL 了。使用mysqld_safe命令从命令行启动 MySQL。我们使用这个命令代替/etc/init.d/mysql start 命令，这样我们可以检查输出中的错误。如果没有错误，您应该会看到如下输出:

$ sudo ./bin/mysqld_safe --user=mysql &
$ Logging to '/usr/local/mysql/data/raspberrypi.err'.
2018-05-23T18:42:34.968096Z mysqld_safe Starting mysqld daemon with databases from /usr/local/mysql/data

现在我们可以用旧客户端测试我们的 MySQL 服务器。确保使用初始化数据目录时显示的密码。清单 7-4 展示了第一次使用mysql客户端连接到服务器的例子。我们将首先显示版本，然后更改 root 用户密码。请注意，我们还使用shutdown SQL 命令关闭了服务器。

$ ./bin/mysql -uroot -p
Enter password:
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 8
Server version: 8.0.11

Copyright (c) 2000, 2018, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql> SET PASSWORD = 'root';
Query OK, 0 rows affected (0.06 sec)

mysql> SELECT @@version;
+-----------+
| @@version |
+-----------+
| 8.0.11    |
+-----------+
1 row in set (0.00 sec)

mysql> shutdown;
Query OK, 0 rows affected (0.00 sec)

mysql> \q

Listing 7-4Connecting to MySQL for the First Time

接下来，我们必须添加 MySQL 二进制文件的路径。我们可以通过用命令nano ~/.bashrc编辑我们的 Bash 资源文件很容易地做到这一点。当文件打开时，将下面一行添加到文件底部:

export PATH=${PATH}:/usr/local/mysql/bin

下次打开终端时，无需指定路径就可以执行 MySQL 应用和工具。

还需要最后一步:我们必须复制启动和关闭脚本(服务)以允许我们在引导时自动启动 MySQL。为此，从构建的support-files文件夹中复制mysql.server文件到/etc/init.d/mysql文件，如下所示。我们还将再次测试服务器连接，然后用/etc/init.d/mysql脚本关闭它。请注意，使用此脚本时，可能会提示您输入密码。

$ /etc/init.d/mysql start
[ ok ] Starting mysql (via systemctl): mysql.service.
$ mysql -uroot -p -e "select @@version"
Enter password:
+-----------+
| @@version |
+-----------+
| 8.0.11    |
+-----------+
$ /etc/init.d/mysql stop
[ ok ] Stopping mysql (via systemctl): mysql.service.

就这样！我们已经安装了 MySQL 服务器，并测试了它的工作情况。在每台服务器上安装 MySQL Shell 也是一个好主意。

构建 MySQL Shell

在 Raspberry Pi 上构建 MySQL Shell 就像构建 MySQL 服务器一样，只是前提条件有点不同，需要下载并编译 Protobuf 库。安装稍微容易一些，因为不需要安装后配置。在这一节中，您将探索如何在 Raspberry Pi 上构建和安装 MySQL Shell。

准备源代码

我们需要做的第一件事是下载 MySQL Shell 源代码。前往 https://dev.mysql.com/downloads/shell/ 。在选择操作系统下拉框中，选择源代码。然后点击列表底部的通用 Linux(架构独立)，压缩 TAR 存档下载链接，如图 7-8 所示。您可以暂时保留该文件，因为我们将在下一部分用到它。

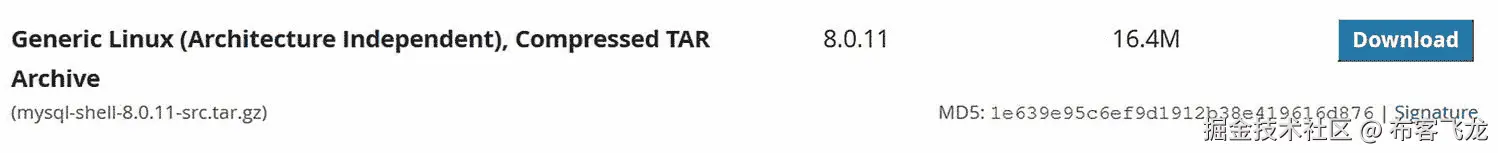

img/460910_1_En_7_Fig8_HTML.jpg

图 7-8

下载 MySQL Shell 源代码

接下来，我们还需要下载 Protobuf 2.6.1 源代码。我们将需要下载源代码，编译它，并安装它来使用 MySQL Shell。进入 https://github.com/google/protobuf/releases/tag/v2.6.1 ，点击下载protobuf-2.6.1.tar.gz文件。将它复制或放置在您的/home/pi/source文件夹中，并使用以下命令将其解压缩:

$ cd /home/source
$ cp ~/Downloads/protobuf-2.6.1.tar.gz .
$ tar -xvf protobuf-2.6.1.tar.gz

接下来，切换到我们解压缩的文件夹并运行configure命令:。

$ cd protobuf-2.6.1
$ ./configure
checking whether to enable maintainer-specific portions of Makefiles... yes
checking build system type... armv7l-unknown-linux-gnueabihf
...
config.status: creating build-aux/config.h
config.status: executing depfiles commands
config.status: executing libtool commands

这确保了代码是为 Raspberry Pi 平台配置的(就像 CMake 为服务器代码所做的那样)。

接下来，我们使用提升的权限运行make命令，如下所示。下面是典型输出的摘录。可能会生成数百行，但最后不会有“完成”或“完成”消息。如果看不到任何错误，则代码编译正确。

$ make
make  all-recursive
make[1]: Entering directory '/home/pi/source/protobuf-2.6.1'
Making all in .
make[2]: Entering directory '/home/pi/source/protobuf-2.6.1'
make[2]: Leaving directory '/home/pi/source/protobuf-2.6.1'
Making all in src
...

最后，我们用特权提升的make install命令安装这个库，如下所示。下面是典型输出的摘录。可能会生成数百行，但最后不会有“完成”或“完成”消息。如果您没有看到任何错误，则代码安装正确。

$ sudo make install

Making install in .
make[1]: Entering directory '/home/pi/source/protobuf-2.6.1'
make[2]: Entering directory '/home/pi/source/protobuf-2.6.1'
...

还有最后一步:我们需要告诉库加载器我们安装了一个新的库。如果您现在尝试编译 MySQL Shell，您可能会遇到一个错误，指出 Protobuf 库不存在。确实如此；只是还没有加载到缓存中。以下命令确保库已加载:

$ sudo ldconfig

现在我们准备构建 MySQL Shell。

注意

您必须在具有已编译的 MySQL 服务器源代码树的系统上构建 MySQL Shell。

运行 CMake(准备编译)

我们要做的第一件事是提取我们下载的 TAR 文件。您可以使用以下命令来完成此操作:

$ cd /home/pi/source
$ cp ~/Downloads/mysql-shell-8.0.11-src.tar.gz .
$ tar -xvf mysql-shell-8.0.11-src.tar.gz

这将创建一个名为mysql-shell-8.0.11-src的文件夹。建议您将该文件解压到 root 用户主文件夹中的一个文件夹中，例如/home/pi/source。解压缩过程需要几分钟，因为该文件包含大量代码。

注意

与服务器(和路由)源代码不同，我们将从源代码树的根构建 MySQL Shell。

接下来，我们可以运行 CMake 命令。与 MySQL 服务器代码一样，我们需要指定一些选项。我们需要引用服务器源代码目录、服务器源代码构建目录和 Protobuf 源代码的位置。最后，我们将指定我们希望使用 Python 进行构建，并设置安装前缀。清单 7-5 显示了 CMake 命令，后跟一个输出示例。请注意用粗体标记的行。

$ cmake -DMYSQL_SOURCE_DIR=/home/pi/source/mysql-8.0.11 -DMYSQL_BUILD_DIR=/home/pi/source/mysql-8.0.11/build -DWITH_PROTOBUF=/home/pi/source/ -DHAVE_PYTHON=1 -DCMAKE_INSTALL_PREFIX=/usr/local/mysql .
DHAVE_PYTHON=1 .
-- MySQL Shell 8.0.11

CMake Warning at CMakeLists.txt:110 (message):

  V8 is unavailable: building without JavaScript support.

-- Python 2.7.13

-- PYTHON_INCLUDE_DIR: /usr/include/python2.7
-- PYTHON_LIRARIES: /usr/lib/arm-linux-gnueabihf/libpython2.7.so
PROTOBUF_INCLUDE_DIRS: /usr/local/include
PROTOBUF_LIBRARIES: /usr/local/lib/libprotobuf.so;-lpthread
-- /home/pi/source/mysql-8.0.11/build/scripts/mysql_config --libs: -L/usr/local/mysql/lib -lmysqlclient -lpthread -lm -lrt -lssl -lcrypto -ldl

-- /home/pi/source/mysql-8.0.11/build/archive_output_directory/libmysqlclient.a
-- Found MySQL client Libraries
...
-- Performing Test HAVE_IMPLICIT_DEPENDENT_NAME_TYPING
-- Performing Test HAVE_IMPLICIT_DEPENDENT_NAME_TYPING - Failed
-- Library mysqlshdk-static depends on OSLIBS -lpthread
-- Configuring done
-- Generating done
-- Build files have been written to: /home/pi/source/mysql-shell-8.0.11-src

Listing 7-5Running CMake for MySQL Shell

请注意我们在没有 JavaScript 支持的情况下构建的警告。这是因为 V8 库丢失了。编译和安装这些库需要在 Raspbian 上做一些工作，并且对于本演示来说不是绝对必要的，所以我们将构建仅支持 SQL 和 Python 的 MySQL Shell。

运行 make(编译)

下一步是编译代码。与服务器代码一样，我们将使用make -j3命令来编译。您可能会看到一些警告，但是对于服务器代码，除非有错误，否则您可以忽略这些警告。下面显示了编译 shell 代码的简短摘录:

$ make -j3
Scanning dependencies of target utils
Scanning dependencies of target db
Scanning dependencies of target shellcore
...
 [ 98%] Linking CXX executable ../bin/mysqlsh
[ 99%] Linking CXX executable ../bin/mysqlshrec
[100%] Built target mysqlsh

制作包装

我们需要做的最后一件事是构建安装包。在这种情况下，我们将构建一个压缩的 TAR 文件，我们可以将它复制到我们的初始服务器并进行安装。我们将使用与服务器代码相同的make package命令。下面显示了为 shell 构建包的简短摘录:

$ make package
[  0%] Creating mysqlprovision.zip
[  0%] Built target mysqlprovision
[ 10%] Built target shellcore
...
CPack: - package: /home/pi/source/mysql-shell-8.0.11-src/mysql-shell-8.0.11-.tar.gz generated.
CPack: Create package using DEB
CPack: Install projects
CPack: - Run preinstall target for: mysqlsh
CPack: - Install project: mysqlsh
CPack: Create package
CPack: - package: /home/pi/source/mysql-shell-8.0.11-src/mysql-shell-8.0.11-.deb generated.

该命令构建一个 Debian 安装程序(DEB)文件和一个 TAR 文件。为了保持一致，我们将使用 TAR 文件。此外，安装 Shell 是微不足道的。

安装 MySQL Shell

安装带有 TAR 文件的 MySQL Shell 很简单，只需将 TAR 文件复制到/usr/local/mysql文件夹中，然后解压缩即可。您应该在集群中的所有机器上安装 MySQL Shell 这意味着在应用服务器和我们之前构建的基础 MySQL 服务器上安装它。下面显示了安装 shell 所需的命令。最后一个命令删除了 TAR 文件，因为在安装之后我们不再需要它了:

$ cd /usr/local/mysql
$ sudo cp /home/pi/source/mysql-shell-8.0.11-src/mysql-shell-8.0.11-.tar.gz .
$ sudo tar -xvf mysql-shell-8.0.11-.tar.gz --strip-components=3
$ sudo rm mysql-shell-8.0.11-.tar.gz

好了，现在我们可以测试 MySQL Shell 的安装了。如果我们还没有这样做，我们要做的第一件事就是使用以下命令启动服务器:

$ /etc/init.d/mysql start

如果已经设置了路径，就可以用mysqlsh命令启动 shell。清单 7-6 展示了一个使用 shell 连接到我们的服务器并运行一个简单命令然后退出的例子。我们还可以在会话结束时关闭服务器。

$ mysqlsh
MySQL Shell 8.0.11
...
 MySQL  Py > \connect root@localhost:3306
Creating a session to 'root@localhost:3306'
Enter password: ****
Fetching schema names for autocompletion... Press ^C to stop.
Your MySQL connection id is 9
Server version: 8.0.11 MySQL Community Server (GPL)
No default schema selected; type \use <schema> to set one.

 MySQL  localhost:3306 ssl  Py > \sql
Switching to SQL mode... Commands end with ;

 MySQL  localhost:3306 ssl  SQL > SELECT @@version;
+-----------+
| @@version |
+-----------+
| 8.0.11    |
+-----------+
1 row in set (0.0012 sec)

 MySQL  localhost:3306 ssl  SQL > SHUTDOWN;

 MySQL  localhost:3306 ssl  SQL > \q
Bye!

Listing 7-6Testing the MySQL Shell on Raspberry Pi

如果您在启动 shell 时遇到一个错误，显示为/usr/local/mysql/bin/mysqlsh: error while loading shared libraries: libprotobuf.so.9: cannot open shared object file: No such file or directory，请确保首先运行以下命令:

$ sudo ldconfig

This will fix the error by ensuring that the Protobuf library is loaded in the cache.

构建 MySQL 路由

在 Raspberry Pi 上构建 MySQL 路由也像构建 MySQL 服务器一样，但前提条件只是简单地下载源代码。安装稍微容易一些，因为我们将使用自动化的基本安装脚本。在本节中，您将探索如何在 Raspberry Pi 上构建和安装 MySQL 路由。

注意

您只需要在应用服务器上安装 MySQL 路由。如果您一直使用不同的服务器来构建服务器和 shell，请确保只在应用服务器上安装路由。

准备源代码

我们需要做的第一件事是下载 MySQL 路由源代码。前往 https://dev.mysql.com/downloads/router/ 。从选择操作系统下拉框中，选择源代码。然后点击列表底部的通用 Linux(架构独立)，压缩 TAR 存档下载链接，如图 7-9 所示。您可以暂时保留该文件，因为我们将在下一部分用到它。

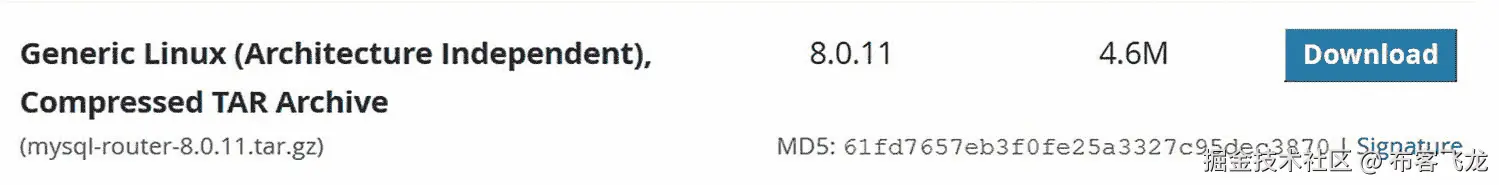

img/460910_1_En_7_Fig9_HTML.jpg

图 7-9

下载 MySQL 路由源代码

运行 CMake(准备编译)

我们要做的第一件事是提取我们下载的 TAR 文件。您可以使用以下命令来完成此操作:

$ cd /home/pi/source
$ cp ~/Downloads/mysql-router-8.0.11.tar.gz .
$ tar -xvf mysql-router-8.0.11.tar.gz

这将创建一个名为mysql-router-8.0.11的文件夹。建议您将此文件解压缩到 root 用户主文件夹中的一个文件夹中，例如/home/pi/source。解压缩过程需要几分钟，因为该文件包含大量代码。

接下来，我们可以运行 CMake 命令。与 MySQL 服务器代码一样，我们将从构建目录运行该命令。与服务器不同，我们不需要指定 CMake 选项。清单 7-7 显示了为路由运行 CMake 的命令和示例输出的摘录。如你所见，它遵循一个熟悉的模式。

$ cd /home/pi/source/mysql-router-8.0.11
$ mkdir build
$ cd build

$ cmake ..

-- The C compiler identification is GNU 6.3.0
-- The CXX compiler identification is GNU 6.3.0
-- Check for working C compiler: /usr/bin/cc
-- Check for working C compiler: /usr/bin/cc -- works
-- Detecting C compiler ABI info
-- Detecting C compiler ABI info - done
-- Detecting C compile features
-- Detecting C compile features - done
...
-- Loading module 'x_protocol'
-- Performing Test CXX_HAVE_SIGN_COMPARE
-- Performing Test CXX_HAVE_SIGN_COMPARE - Success
-- Performing Test CXX_HAVE_PEDANTIC
-- Performing Test CXX_HAVE_PEDANTIC - Success
-- Performing Test CXX_HAVE_CONVERSION
-- Performing Test CXX_HAVE_CONVERSION - Success
-- Configuring done
-- Generating done
-- Build files have been written to: /home/pi/source/mysql-router-8.0.11/build

Listing 7-7Running CMake for MySQL Router

运行 make(编译)

下一步是编译代码。与服务器代码一样，我们将使用make -j3命令来编译代码。您可能会看到一些警告，但是与服务器代码一样，除非有错误，否则您可以忽略这些警告。下面是编译路由代码的简短摘录。编译路由可能需要一段时间，因为它使用的 Protobuf 版本较新，已经是源代码树的一部分。

$ make -j3
Scanning dependencies of target router_taocrypt
Scanning dependencies of target libprotobuf-lite
Scanning dependencies of target libprotobuf_3_0
[  0%] Building CXX object ext/yassl/CMakeFiles/router_yassl.dir/src/handshake.cpp.o
...
[100%] Linking CXX shared library ../../stage/lib/mysqlrouter/routing.so
[100%] Built target routing

制作包装

我们需要做的最后一件事是构建安装包。在这种情况下，我们将构建一个压缩的 TAR 文件，我们可以将它复制到我们的初始服务器并进行安装。我们将使用与服务器代码相同的make package命令。清单 7-8 显示了为路由构建包的简要摘录。

$ make package
...
Run CPack packaging tool...
CPack: Create package using STGZ
CPack: Install projects
CPack: - Run preinstall target for: MySQLRouter
CPack: - Install project: MySQLRouter
CPack: Create package

CPack: - package: /home/pi/source/mysql-router-8.0.11/build/mysql-router-8.0.11-Linux.sh generated.

CPack: Create package using TGZ
CPack: Install projects
CPack: - Run preinstall target for: MySQLRouter
CPack: - Install project: MySQLRouter
CPack: Create package

CPack: - package: /home/pi/source/mysql-router-8.0.11/build/mysql-router-8.0.11-Linux.tar.gz generated.

CPack: Create package using TZ
CPack: Install projects
CPack: - Run preinstall target for: MySQLRouter
CPack: - Install project: MySQLRouter
CPack: Create package
CPack: - package: /home/pi/source/mysql-router-8.0.11/build/mysql-router-8.0.11-Linux.tar.Z generated.

Listing 7-8Building the Package for MySQL Router

这个包构建了一个名为mysql-router-8.0.11-Linux.sh的特殊文件，我们将使用它在应用服务器上安装 MySQL 路由。

安装 MySQL 路由

路由在三个 MySQL 产品中是独一无二的，因为它有一个特殊的设置脚本，让机器准备好以默认设置运行路由。更具体地说，路由配置将使用端口 6446、6447 使用传统客户端协议进行读/写和只读，使用端口 64460、64470 使用 X 协议进行读/写和只读。

您可以使用我们对服务器和 shell 使用的熟悉的复制和解包方法。但是，安装会为我们完成所有这些工作，所以我们不必手动完成。如果您更愿意使用复制和解包方法，以下是步骤:

$ cd /usr/local/mysql
$ sudo cp /home/pi/source/mysql-router-8.0.11/build/mysql-router-8.0.11-Linux.tar.gz .
$ sudo tar -xvf mysql-router-8.0.11-Linux.tar.gz --strip-component=1
$ sudo rm mysql-router-8.0.11-Linux.tar.gz

让我们看看如何使用安装脚本。回想一下，我们只在应用服务器上安装路由。因此，如果您使用了该服务器和构建机器，那么您可以在构建完包之后安装它。您可以直接从源构建文件夹运行脚本，但是您必须使用提升的权限。以下是您可以用来启动脚本的命令:

$ sudo ./mysql-router-8.0.11-Linux.sh --prefix=/usr/local/mysql

当脚本启动时，它将生成敷衍的问候和许可数据，这是您应该阅读的。您可以通过重复按空格键跳过这些数据，或者通过按 Q 键来简化该过程。 ⁵ 脚本会询问你是否接受许可(按 Y)以及你想把路由安装在哪里(回复按 N 把目标改为/usr/local/mysql)。清单 7-9 显示了运行安装程序的脚本。

Licensing Information User Manual
MySQL Router 8.0
...

Do you accept the license? [yN]:

y

By default the mysql-router will be installed in:
  "/usr/local/mysql/mysql-router-8.0.11-Linux"

Do you want to include the subdirectory mysql-router-8.0.11-Linux?

Saying no will install in: "/usr/local/mysql" [Yn]:

n

Using target directory: /usr/local/mysql
Extracting, please wait...

Unpacking finished successfully

Listing 7-9Installing MySQL Router via the Install Script

路由已经安装，但是在设置和配置 InnoDB 集群之前，我们无法对其进行配置和测试。

注意

如果您在没有 MySQL 的情况下手动安装路由，或者在应用服务器之外的机器上构建 MySQL，您可能需要libmysqlclient.so库。从构建机器上复制该文件，并将其放在应用服务器上的/usr/local/mysql/lib文件夹中。

在我们开始之前，让我们克隆基本的 MySQL 服务器驱动器并制作副本，这样我们就有了四个实例。

克隆 MySQL 服务器映像

在这一步中，我们将使用我们用来安装 MySQL 服务器和 Shell 的 USB 驱动器，并将其复制(克隆)到其他三个 USB 驱动器。有多种方法可以做到这一点，包括少量适用于 Windows 的工具(其中很少是免费/开源的)。然而，因为我们有一个运行 Linux 的完美的应用服务器，我们将使用它。本节演示如何在 Raspberry Pi 上克隆 USB 驱动器。您可以在其他形式的 Linux 和 macOS 上使用相同的技术！

第一步是确保我们已经用正确的映像启动了应用服务器。如果你有一堆 USB 驱动器，尤其是你没有标记它们，这很快就会变得很混乱！在应用服务器的 USB 驱动器上做一个标记可能是一个好主意，这样您就可以知道它是哪一个。

接下来，我们需要确定设备的系统路径。如果您使用 Linux 或 macOS 的桌面发行版，检测驱动器很容易:只需右键单击驱动器并查看属性。或者，正如我们必须对 Raspberry Pi 所做的那样，我们使用 fdisk 实用程序来列出驱动器。

小费

在插入要克隆的 USB 驱动器之前，运行sudo fdisk -l。然后插入 USB 驱动器并再次运行该命令。第二遍显示的是您的目标驱动器。

要列出设备，使用命令sudo fdisk -l。您将看到所有驱动器及其统计信息的列表。如果在插入要克隆的驱动器之前运行此命令，然后在插入驱动器之后再次运行此命令，则可以确定要克隆哪个驱动器，因为第二遍将包含一个新驱动器。下面显示了在 Raspberry Pi 上运行该命令的摘录。在这里，我发现新设备在/dev/sdc上:

$ sudo fdisk -l
[sudo] password for cbell:
...
Device     Boot Start       End   Sectors  Size Id Type
/dev/sdc1        8192     93802     85611 41.8M  c W95 FAT32 (LBA)
/dev/sdc2       98304 123174911 123076608 58.7G 83 Linux

找到设备后，使用以下命令创建映像。请注意，这可能需要一段时间，具体取决于驱动器的大小。我们使用压缩来保持文件最小。

$ sudo dd if=/dev/sdc | bzip2 > idc_clone_rpi.bz2

遗憾的是，在操作过程中，您将得不到任何反馈。但是，您可以通过如下列出文件的大小来粗略地检查进度。尽管您无法获得一个准确的完成百分比，但是后续对该文件大小的检查将确保该命令仍在运行。抱歉——这是我们在 Linux 上使用内置工具所能做到的最好的了。其他工具也适用于 Linux，但是如果您打算在 Raspberry Pi 上克隆 USB，这些命令将会起作用。

$ ls -lsa idc_clone_rpi.bz2
1993436 -rw-rw-r-- 1 cbell cbell 2041274368 May  9 10:00 idc_clone_rpi.bz2

以下是图像创建和压缩后的输出:

$ sudo dd if=/dev/sdc | bzip2 > idc_clone_rpi.bz2
123174912+0 records in
123174912+0 records out
63065554944 bytes (63 GB, 59 GiB) copied, 3478.5 s, 18.1 MB/s

创建映像后，您可以移除它并插入下一个驱动器，然后使用以下命令将映像复制到新的 USB 驱动器。一定要先检查设备列表！

$ bzcat idc_clone_rpi.bz2 | sudo dd of=/dev/sdc

同样，在操作过程中您不会得到任何反馈，但是当您完成操作时，您可以移除驱动器并将其放入您的 Raspberry Pi 中，然后启动它来验证映像。

您还可以使用我们之前使用的 Etcher 应用在创建映像后克隆它。只需将idb_clone_rpi.bz2镜像复制到你的桌面，然后使用 Etcher 将其复制到其他驱动器。

创建或克隆所有 USB 驱动器后，您需要对每个驱动器(映像)做一些小的更改。让我们现在做那件事。

MySQL 服务器实例的最终配置

现在我们有了四个相同的 MySQL 服务器副本，我们需要使每个副本都是独一无二的。因此，我们需要依次连接键盘、鼠标和显示器来启动每台机器，并进行更改。我们需要在每台机器上更改一些东西，包括以下内容。幸运的是，我们之前安装和配置基本 MySQL 服务器的过程为我们节省了大量时间，所以这些变化很小。但是请记住，您必须在每个 MySQL 服务器驱动器/映像上运行这四个步骤:

报告了唯一的server_id和主机名
独特的 UUID
静态 IP 地址
唯一主机名

为了确保服务器有一个惟一的server_id，您现在应该编辑每台机器上的配置文件，并选择一个惟一的服务器 ID ( server_id)。例如，本演示使用范围 1–4。用sudo nano /etc/my.cnf命令编辑配置文件，并设置如下所示的值..文件可能不存在，也没关系；只需输入以下几行:

[mysqld]
server-id=1
report-host=cluster-rpi1

这里有两个项目。首先是我们讨论过的服务器 ID。第二个由组复制用来向 InnoDB 集群报告主机名。这可以确保服务器在集群中拥有唯一的主机名。您也应该包括这一行，以便在我们配置集群时更容易通过主机名来引用服务器。

接下来，我们必须使用唯一的 UUIDs。UUID 存储在名为auto.conf的文件中，由服务器用来在服务器中唯一标识它(作为组复制的一部分)。但是，因为我们克隆了映像，所以所有服务器都有相同的 UUID，这是克隆映像的一个缺陷。如果您单独构建每台机器，这是可以的，因为在每次安装时都会生成auto.cnf。我们可以通过删除auto.conf文件来强制服务器重新生成 UUID。下面显示了显示文件内容、删除文件、启动服务器，然后显示新内容的脚本。如您所见，这将很好地完成这个任务:

$ sudo more /usr/local/mysql/data/auto.cnf
[auto]
server-uuid=4127c169-520f-11e8-a834-b827ebcb9200
$ sudo rm /usr/local/mysql/data/auto.cnf
$ sudo /etc/init.d/mysql restart

[ ok ] Restarting mysql.server (via systemctl): mysql.server.service.
$ sudo more /usr/local/mysql/data/auto.cnf
[auto]
server-uuid=bb1e15c5-53d1-11e8-982c-b827eb6ea7ce

接下来，我们必须确保每台机器都有自己唯一的静态 IP 地址。回想一下，在示例中，我们为 MySQL 服务器使用了 192 . 168 . 42 . 241–192 . 168 . 42 . 244 范围内的 IP 地址。要设置正确的 IP 地址，我们必须再次编辑dhcpcd.conf文件并设置 IP 地址。下面显示了为第一个 MySQL 服务器添加的代码行示例:

# Example static IP configuration:
interface eth0
static ip_address=192.168.42.241/24
static routers=192.168.42.1
static domain_name_servers=192.168.42.1

最后，我们必须设置唯一的主机名。我们通过使用 Raspberry Pi 配置工具来实现这一点，正如我们在前面的部分中所做的那样。为了方便起见，这里重复了这些说明。

回想一下，我们将使用主机名cluster-rpi[1-4]。例如，第三个服务器设置的主机名是cluster-rpi3。我们将使用主机名cluster-rpi-app作为应用服务器。要更改主机名，请打开 Raspberry Pi 配置工具，找到第一个选项卡上的主机名行，然后将文本框中的文本更改到右边。图 7-10 显示了为应用服务器设置主机名的示例。

img/460910_1_En_7_Fig10_HTML.jpg

图 7-10

设置主机名

请记住，您必须在所有四台机器上执行这些步骤。如果不自定义这三项，您可能会在启动群集时遇到问题。

您可能需要执行一个可选步骤。您可能想让服务器在没有桌面(命令行界面)的情况下启动，并且不自动登录。您可以通过使用 Raspberry Pi 配置工具来实现这一点。只需打开工具，找到引导和自动登录线，如图 7-11 所示。要关闭桌面，请选择 To CLI 单选按钮。要关闭自动登录，请取消选中作为当前用户复选框。

img/460910_1_En_7_Fig11_HTML.jpg

图 7-11

关闭桌面和自动登录

现在我们已经有了配置了操作系统的基本服务器，应用和路由也准备好了，让我们看看如何配置我们的集群。

设置集群

现在，我们可以开始在我们的小型 Raspberry Pi 计算机上设置 InnoDB 集群了。您可能要考虑的第一件事是您的测试系统的物理布局。回想一下，每台计算机都不需要键盘、鼠标和显示器。在我们打开它们的电源并等待它们启动后，我们可以远程访问它们。但我们仍然会在自己的箱子里放五台小树莓电脑， ⁶ 每台都连接到自己的电源和以太网集线器，这可能会造成电线的混乱。

建议您将 Raspberry Pi 电脑、电源和以太网集线器放置在便于使用的位置。例如，你可以把电线捆起来，这样它们就不会像意大利面条一样到处乱放，然后用带子把它们绑起来。或者你可以找到一种方法，将 Raspberry Pi Shell、电源和以太网集线器安装到电路板或其他东西上，使其更容易携带。例如，您可以投资构建一个 Pi 堆栈。

有 Pi 栈吗？

如果您想让您的 Raspberry Pi 服务器集具有可移植性，您可以为自己构建一个 Pi 堆栈。有几种方法可以做到这一点，包括使用可堆叠的丙烯酸安装板。我没有使用这些，而是选择使用现有的 3D 打印的 Raspberry Pi Shell，并添加我自己的堆叠硬件。

我的 Pi 堆栈将所有五台计算机一台接一台地放在一个堆栈中，并带有用于安装以太网集线器和电源模块的支架。下面是我用半透明紫色打印的 Pi 堆栈。

img/460910_1_En_7_Figa_HTML.jpg

如果你有自己的 3D 打印机或者可以使用，你可以在 Thingiverse 的 www.thingiverse.com/thing:2893284 找到我的组件。

确保所有服务器都已启动并准备就绪。对于 Raspberry Pi 电脑，如果您没有使用监控器来观察启动顺序，您应该给它们大约 3-5 分钟的启动时间。

放置好您的 Raspberry Pi 计算机和外围设备后，您应该执行一个关键的准备步骤来设置集群。您可能还记得第 5 章中的内容，我们可以使用一个命令来准备在集群中使用的机器。该命令对于沙箱安装是唯一的；然而，我们在dba类中有另一个方法，可以用来准备远程机器。这个方法被命名为dba.configure_local_instance()，它将本地机器的连接作为一个参数。是的，这意味着我们必须在本地机器上运行 MySQL Shell。这就是我们在所有机器上安装 Shell 的原因。

首先打开所有 MySQL 服务器的电源(您可以暂时关闭应用服务器的电源)。然后，从一台桌面计算机(或应用服务器，如果您使用键盘、鼠标和监控器打开它)打开一个终端并输入以下命令:

$ ssh pi@192.168.42.241

这将建立到第一个 MySQL 服务器的远程连接。如果您在连接到机器时遇到问题，请确保您的台式计算机连接到相同的网络，并且 MySQL 服务器上的静态 IP 地址和主机文件已设置，并且机器可以访问网络。

连接机器后，使用 MySQL Shell 运行配置本地实例。我们将使用 localhost 作为主机名和端口 3306 来引用服务器。在我们发出配置本地实例的方法后，系统会提示我们提供 root 用户的密码。接下来，我们将被要求选择如何创建用于管理集群的用户。为了便于使用集群，建议选择选项(1)，该选项使用相同的 root 用户，对其进行修改以正确访问集群。有关其他选项的更多信息，请参见在线参考手册(https://dev . MySQL . com/doc/dev/mysqlsh-API-python/8.0/classmysqlsh _ 1 _ 1 DBA _ 1 _ 1 _ cluster . html)。

接下来，系统会提示我们提供用户帐户(root)登录时使用的主机。在本演示中，我们将再次使用通配符(%)，以便于使用集群。但是，对于生产部署，您可能希望指定一个用户/主机组合来进一步保护访问。

然后，该方法将检查服务器以查看是否需要修复任何东西，如果需要，将询问您是否希望自动修复它们(我们希望，因为这是该方法的优点之一)。

最后，当操作完成时，我们可以选择重新启动实例，以使更改生效。请务必对提示回答“是”。

哇，这种方法有很多优点。但是，这也是通过 AdminAPI 将 shell 与 InnoDB Cluster 结合使用的好处——它节省了我们处理小细节的大量时间，而我们想要的只是让它“正常工作”清单 7-10 显示了在一个服务器上运行该方法的脚本。

$ mysqlsh
MySQL Shell 8.0.11

Copyright (c) 2016, 2018, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type '\help' or '\?' for help; '\quit' to exit.

MySQL  Py > dba.configure_local_instance('localhost:3306')
Please provide the password for 'root@localhost:3306': ****
Configuring local MySQL instance listening at port 3306 for use in an InnoDB cluster...

This instance reports its own address as cluster-rpi3

WARNING: User 'root' can only connect from localhost.
If you need to manage this instance while connected from other hosts, new account(s) with the proper source address specification must be created.

1) Create remotely usable account for 'root' with same grants and password
2) Create a new admin account for InnoDB cluster with minimal required grants
3) Ignore and continue
4) Cancel

Please select an option [1]: 1
Please provide a source address filter for the account (e.g: 192.168.% or % etc) or leave empty and press Enter to cancel.
Account Host: %

Some configuration options need to be fixed:
+--------------------------+---------------+----------+---------------------+
| Variable                 | Current Value | Required | Note                |                                              Value
+--------------------------+---------------+----------+---------------------+
| binlog_checksum          | CRC32         | NONE     | Update the                                                         server variable     |
| enforce_gtid_consistency | OFF           | ON       | Update read-only                                                         variable and restart the server  |
| gtid_mode                | OFF           | ON       | Update read-only                                                         variable and restart the server  |
+--------------------------+---------------+----------+---------------------+

Do you want to perform the required configuration changes? [y/n]: y
Do you want to restart the instance after configuring it? [y/n]: y

Cluster admin user 'root'@'%' created.
Configuring instance...
The instance 'localhost:3306' was configured for cluster usage.
Restarting MySQL...
MySQL server at localhost:3306 was restarted.

Listing 7-10Configuring the Local Instance for Use with InnoDB Cluster

现在，该服务器的所有设置都已正确。确保在其他三台服务器上执行相同的步骤。如果您不确定操作是否成功或者您忘记了您已经完成了哪个服务器，您可以使用dba.check_instance_configuration()方法来测试服务器的正确设置。如果您看到状态ok，您就完成了，服务器准备好了。清单 7-11 展示了一个使用这种方法的例子。

 MySQL  Py > dba.check_instance_configuration('root@localhost:3306')
Please provide the password for 'root@localhost:3306': ****
Validating local MySQL instance listening at port 3306 for use in an InnoDB cluster...

This instance reports its own address as cluster-rpi1

Checking whether existing tables comply with Group Replication requirements...
No incompatible tables detected

Checking instance configuration...
Instance configuration is compatible with InnoDB cluster

The instance 'localhost:3306' is valid for InnoDB cluster usage.
{
    "status": "ok"
}

Listing 7-11Checking the Instance Configuration

一旦我们在所有服务器上运行了该命令，我们就可以配置集群了。

配置集群

现在我们已经准备好配置我们的服务器了。如果您还没有启动应用服务器，现在是这样做的好时机。确保连接键盘、鼠标和显示器。这将允许您使用应用服务器远程连接到集群中的其他机器。

使用远程机器配置集群的过程与第 5 章中的沙箱示例相同。也就是说，我们将在一台机器上创建服务器，然后将其他机器添加到集群中。我们完成了在应用服务器上配置路由。

注意

确保所有服务器都已启动并准备就绪。对于 Raspberry Pi 电脑，如果您没有使用监控器来观察启动顺序，您应该给它们大约 3-5 分钟的启动时间。

让我们首先打开到第一个服务器的远程连接(cluster-rpi1)。回想一下，我们使用 SSH 连接到远程机器。只需打开一个终端，输入以下命令之一。第一个命令可以在应用服务器上使用。如果您没有在应用服务器上运行该命令，您可能需要使用第二个命令。唯一的区别是第一个使用主机名，第二个使用 IP 地址。出现提示时，输入pi用户的密码。

$ ssh pi@cluster-rpi1
$ ssh pi@192.168.42.241

首先，我们使用 shell 连接并创建集群。使用名称RPI_Cluster作为集群的名称。因为我们使用的是自己分配并放在 hosts 文件中的主机名，所以我们不必使用 IP 地址来确保我们可以连接。回想一下，当我们启动 shell 并使用dba.create_cluster(<name>)方法创建集群时，我们可以使用--uri选项连接到服务器。清单 7-12 展示了一个使用 MySQL Shell 创建集群的例子。

$ mysqlsh --uri root@cluster-rpi1:3306
Creating a session to 'root@ cluster-rpi1:3306'
Enter password: ****
Fetching schema names for autocompletion... Press ^C to stop.
Your MySQL connection id is 19
Server version: 8.0.11 MySQL Community Server (GPL)
No default schema selected; type \use <schema> to set one.
MySQL Shell 8.0.11

Copyright (c) 2016, 2018, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type '\help' or '\?' for help; '\quit' to exit.

 MySQL  cluster-rpi1:3306 ssl  Py > cluster = dba.create_cluster('RPI_Cluster')
A new InnoDB cluster will be created on instance 'root@cluster-rpi1:3306'.

Validating instance at cluster-rpi1:3306...

This instance reports its own address as cluster-rpi1

Instance configuration is suitable.
Creating InnoDB cluster 'RPI_Cluster' on 'root@cluster-rpi1:3306'...
Adding Seed Instance...

Cluster successfully created. Use Cluster.add_instance() to add MySQL instances.
At least 3 instances are needed for the cluster to be able to withstand up to
one server failure.

Listing 7-12Creating the Cluster

接下来，我们添加从cluster-rpi2 (192.168.42.242)开始的实例。但是首先，让我们检查集群状态。清单 7-13 展示了我们运行cluster.status()方法时的预期输出示例。回想一下，如果您已经退出了 shell，那么您必须使用命令cluster = dba.get_cluster()来检索集群。

MySQL  cluster-rpi1:33060+ ssl  Py > cluster.status()
{
    "clusterName": "RPI_Cluster",
    "defaultReplicaSet": {
        "name": "default",
        "primary": "cluster-rpi1:3306",
        "ssl": "REQUIRED",
        "status": "OK_NO_TOLERANCE",
        "statusText": "Cluster is NOT tolerant to any failures.",
        "topology": {
            "cluster-rpi1:3306": {
                "address": "cluster-rpi1:3306",
                "mode": "R/W",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            }
        }
    },
    "groupInformationSourceMember": "mysql://root@cluster-rpi1:3306"
}

Listing 7-13Checking the Status of the Cluster

接下来，让我们从cluster-rpi2开始添加每个服务器实例。清单 7-14 显示了将实例添加到集群的命令。请注意，我们可以在登录到cluster-rpi1机器时远程执行此操作。

 MySQL  cluster-rpi1:33060+ ssl  Py > cluster.add_instance('root@cluster-rpi2:3306')
A new instance will be added to the InnoDB cluster. Depending on the amount
of data on the cluster this might take from a few seconds to several hours.

Please provide the password for 'root@cluster-rpi2:3306': ****
Adding instance to the cluster ...

Validating instance at cluster-rpi2:3306...

This instance reports its own address as cluster-rpi2

Instance configuration is suitable.
The instance 'root@cluster-rpi2:3306' was successfully added to the cluster.

Listing 7-14Adding an Instance to the Cluster

如果我们再次检查状态，我们将看到新实例被添加，但是我们可能会在一段时间内看到状态为RECOVERING。这是因为组复制正在与新的主节点协商。清单 7-15 显示了添加第一个实例后的状态。

 MySQL  cluster-rpi1:33060+ ssl  Py > cluster.status()
{
    "clusterName": "RPI_Cluster",
    "defaultReplicaSet": {
        "name": "default",
        "primary": "cluster-rpi1:3306",
        "ssl": "REQUIRED",
        "status": "OK_NO_TOLERANCE",
        "statusText": "Cluster is NOT tolerant to any failures. 1 member is not active",
        "topology": {

            "cluster-rpi1:3306": {
                "address": "cluster-rpi1:3306",
                "mode": "R/W",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"

            },
            "cluster-rpi2:3306": {
                "address": "cluster-rpi2:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "RECOVERING"
            }
        }
    },
    "groupInformationSourceMember": "mysql://root@cluster-rpi1:3306"
}

Listing 7-15Cluster Status After the First Instance Is Added

注意，新服务器的状态是RECOVERING。这很正常。在 Raspberry Pi 上，这个过程可能需要一段时间，但最终您会看到状态更改为ONLINE，如清单 7-16 所示。

 MySQL  cluster-rpi1:33060+ ssl  Py > cluster.status()
{
    "clusterName": "RPI_Cluster",
    "defaultReplicaSet": {
        "name": "default",
        "primary": "cluster-rpi1:3306",
        "ssl": "REQUIRED",
        "status": "OK_NO_TOLERANCE",
        "statusText": "Cluster is NOT tolerant to any failures.",
        "topology": {
            "cluster-rpi1:3306": {
                "address": "cluster-rpi1:3306",
                "mode": "R/W",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"

            },
            "cluster-rpi2:3306": {
                "address": "cluster-rpi2:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            }
        }
    },

    "groupInformationSourceMember": "mysql://root@cluster-rpi1:3306"
}

Listing 7-16Cluster Status After the First Instance Is Reconciled

现在，让我们添加另外两个实例。清单 7-17 显示了添加cluster-rpi3和cluster-rpi4的命令。

 MySQL  cluster-rpi1:33060+ ssl  Py > cluster.add_instance('root@cluster-rpi3:3306')
A new instance will be added to the InnoDB cluster. Depending on the amount
of data on the cluster this might take from a few seconds to several hours.

Please provide the password for 'root@cluster-rpi3:3306': ****
Adding instance to the cluster ...

Validating instance at cluster-rpi3:3306...

This instance reports its own address as cluster-rpi3

Instance configuration is suitable.
The instance 'root@cluster-rpi3:3306' was successfully added to the cluster.

 MySQL  cluster-rpi1:33060+ ssl  Py > cluster.add_instance('root@cluster-rpi4:3306')
A new instance will be added to the InnoDB cluster. Depending on the amount of
data on the cluster this might take from a few seconds to several hours.

Please provide the password for 'root@cluster-rpi4:3306': ****
Adding instance to the cluster ...

Validating instance at cluster-rpi4:3306...

This instance reports its own address as cluster-rpi4

Instance configuration is suitable.
The instance 'root@cluster-rpi4:3306' was successfully added to the cluster.

Listing 7-17Adding the Remaining Instances to the Cluster

过一会儿，我们应该会看到状态全部清除，集群的状态为ONLINE和就绪，如清单 7-18 所示。

 MySQL  cluster-rpi1:33060+ ssl  Py > cluster.status()
{
    "clusterName": "RPI_Cluster",
    "defaultReplicaSet": {
        "name": "default",
        "primary": "cluster-rpi1:3306",
        "ssl": "REQUIRED",
        "status": "OK_PARTIAL",
        "statusText": "Cluster is ONLINE and can tolerate up to ONE failure. 1 member is not active",
        "topology": {
            "cluster-rpi1:3306": {
                "address": "cluster-rpi1:3306",
                "mode": "R/W",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"

            },
            "cluster-rpi2:3306": {
                "address": "cluster-rpi2:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            },
            "cluster-rpi3:3306": {
                "address": "cluster-rpi3:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "RECOVERING"
            },
            "cluster-rpi4:3306": {
                "address": "cluster-rpi4:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            }
        }
    },
    "groupInformationSourceMember": "mysql://root@cluster-rpi1:3306"
}

Listing 7-18Cluster Status After All Instances Are Added and Reconciled

现在，我们准备启动路由。

引导路由

虽然严格来说这不是配置集群的一部分，但是该过程的下一步是引导(配置)MySQL 路由，以便用于访问集群的应用。如果您还没有登录到应用服务器，您应该现在就登录。

回想一下，引导路由需要提供--boostrap选项、使用- -user选项的用户帐户以及连接到集群中一个服务器的 URL。清单 7-19 显示了在应用服务器上引导路由的命令以及一个执行脚本的例子。

$ sudo /usr/local/mysql/bin/mysqlrouter --bootstrap root@cluster-rpi4:3306 --user=pi
Please enter MySQL password for root:

Bootstrapping system MySQL Router instance...

Module “ not registered with logger - logging the following message as 'main' instead
MySQL Router  has now been configured for the InnoDB cluster 'RPI_Cluster'.

The following connection information can be used to connect to the cluster.

Classic MySQL protocol connections to cluster 'RPI_Cluster':
- Read/Write Connections: localhost:6446
- Read/Only Connections: localhost:6447
X protocol connections to cluster 'RPI_Cluster':
- Read/Write Connections: localhost:64460
- Read/Only Connections: localhost:64470

Listing 7-19Bootstrapping MySQL Router on the Application Server

下面是引导操作为创建配置文件所做的工作。这几乎是我们所需要的；如果您手动安装了路由，我们可能需要添加plugin_folder路径，如清单 7-20 所示。

$ sudo more /usr/local/mysql/lib/mysql-router/mysqlrouter.conf
# File automatically generated during MySQL Router bootstrap
[DEFAULT]
user=pi

plugin_folder=/usr/local/mysql/lib/mysqlrouter

logging_folder=/usr/local/mysql/lib/mysql-router/log
runtime_folder=/usr/local/mysql/lib/mysql-router/run
data_folder=/usr/local/mysql/lib/mysql-router/data
keyring_path=/usr/local/mysql/lib/mysql-router/data/keyring
master_key_path=/usr/local/mysql/lib/mysql-router/mysqlrouter.key
connect_timeout=30
read_timeout=30

[logger]
level = INFO

[metadata_cache:RPI_Cluster]
router_id=2
bootstrap_server_addresses=mysql://cluster-rpi1:3306,mysql://cluster-rpi2:3306,mysql://cluster-rpi4:3306,mysql://cluster-rpi3:3306
user=mysql_router2_ty03b9q0tzzg
metadata_cluster=RPI_Cluster
ttl=5

[routing:RPI_Cluster_default_rw]
bind_address=0.0.0.0
bind_port=6446
destinations=metadata-cache://RPI_Cluster/default?role=PRIMARY
routing_strategy=round-robin
protocol=classic

[routing:RPI_Cluster_default_ro]
bind_address=0.0.0.0
bind_port=6447
destinations=metadata-cache://RPI_Cluster/default?role=SECONDARY
routing_strategy=round-robin
protocol=classic

[routing:RPI_Cluster_default_x_rw]
bind_address=0.0.0.0
bind_port=64460
destinations=metadata-cache://RPI_Cluster/default?role=PRIMARY
routing_strategy=round-robin
protocol=x

[routing:RPI_Cluster_default_x_ro]
bind_address=0.0.0.0
bind_port=64470
destinations=metadata-cache://RPI_Cluster/default?role=SECONDARY
routing_strategy=round-robin
protocol=x

Listing 7-20Example MySQL Router Configuration File

现在，我们使用以下命令运行路由:

$ sudo /usr/local/mysql/bin/mysqlrouter -c /usr/local/mysql/lib/mysql-router/mysqlrouter.conf --user=pi &

如果你想看日志，你可以在这里找到它:

$ sudo more /usr/local/mysql/lib/mysql-router/log/mysqlrouter.log

就这样！我们的集群已经配置好，可以使用了。虽然我们没有测试集群的应用(但是您将在下一章中看到)，但是我们可以使用一个简单的 Python 应用通过路由来测试集群。

测试集群

要测试集群，您可以使用以下命令通过路由手动连接到其中一个服务器。在这种情况下，我们可以通过端口 6446 登录，然后执行查询以返回变量report_host，这将显示我们连接到的主机。下面显示了在批处理模式下通过 MySQL Shell 运行时的情况:

$ mysqlsh root@cluster-rpi-app:6446 --sql -e "SHOW VARIABLES LIKE 'report_host'"
Enter password: ****
+---------------+-------------+
| Variable_name | Value       |
+---------------+-------------+
| report_host   | cluster-rp1 |
+---------------+-------------+

这向我们展示了路由正在将我们的请求转发到集群中的一个服务器(读/写服务器，因为我们使用了端口 6446)，但是这有什么意思呢？

让我们使用 Python 来测试集群。在下一章中，您将看到一个用 Python 编写的高可用性应用示例。为了运行该应用——更好的是，为了测试路由——我们需要在应用服务器上下载并安装连接器/Python 数据库连接器。

要下载 Connector/Python，请访问 https://dev.mysql.com/downloads/connector/python/From 选择操作系统下拉框，选择平台无关，然后选择名为平台无关(架构无关)的压缩 TAR 存档文件，如图 7-12 所示。

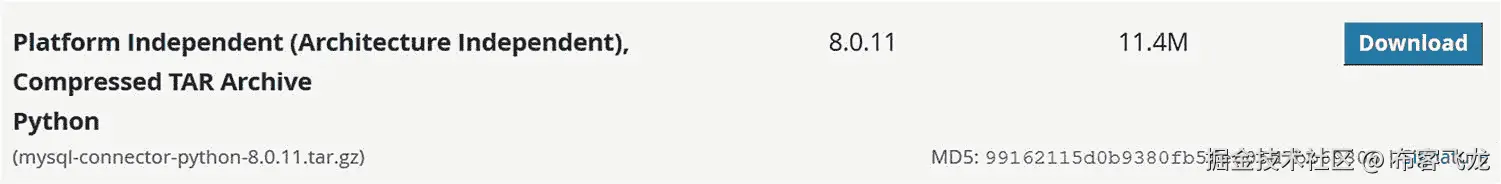

img/460910_1_En_7_Fig12_HTML.jpg

图 7-12

下载 MySQL 连接器/Python

文件下载完成后，可以解压包，然后运行这里显示的 Python setup 命令；请注意，该命令需要提升权限:

$ tar -xvf mysql-connector-python-8.0.11.tar.gz
...
$ sudo python3 ./setup.py install
running install
Not Installing MySQL C Extension

running build
running build_py
creating build/lib
creating build/lib/mysql
copying lib/mysql/__init__.py -> build/lib/mysql
creating build/lib/mysql/connector
...
Copying lib/mysql_connector_python.egg-info to /usr/local/lib/python3.5/dist-packages/mysql_connector_python-8.0.11.egg-info

现在我们已经安装了 Connector/Python，我们可以运行测试了。我们将从应用服务器运行它，因为我们将在那里运行我们的测试应用。清单 7-21 显示了一个简单的 Python 脚本，它通过路由连接到应用服务器并运行一个简单的 SQL 语句。

import mysql.connector
conn_dict = {
'user':'root',
'passwd':'root',
'port':6446,
'host':'cluster-rpi-app',
}
conn = mysql.connector.connect(**conn_dict)
cur = conn.cursor()
res = cur.execute("SHOW DATABASES")
for row in cur:
  print(row)
cur.close()
conn.close()

Listing 7-21Simple Python Script for Testing the Cluster

您可以创建一个文件，将脚本命令放在文件中，并通过 MySQL Shell 执行它，也可以使用 Python 控制台。清单 7-22 展示了一个使用 Python 控制台的例子。我们只需从终端使用命令python来启动 Python 控制台。您可以在任何想要的机器上运行这个脚本(例如，应用服务器)，但是最好从您的桌面计算机上运行它。在这种情况下，一定要使用清单中所示的应用服务器的 IP 地址。

C:\Users\cbell> python
Python 3.4.4 (v3.4.4:737efcadf5a6, Dec 20 2015, 20:20:57) [MSC v.1600 64 bit (AMD64)] on win32
Type "help", "copyright", "credits" or "license" for more information.
>>> import mysql.connector
>>> conn_dict = {
... 'user':'root',
... 'passwd':'root',
... 'port':3306,
... 'host':'localhost',
... }
>>> conn = mysql.connector.connect(**conn_dict)
>>> cur = conn.cursor()
>>> res = cur.execute("SHOW DATABASES")
>>> for row in cur:
...   print(row)
...
('information_schema',)
('mysql',)
('performance_schema',)
('sys',)
('world_x',)
>>> cur.close()
True
>>> conn.close()
>>> quit()

Listing 7-22Testing the Cluster via the Python Console

好了，现在我们知道集群工作正常，路由配置正确。我们可以继续看如何开发一个小型的、高可用性的应用来使用集群。

关闭和重新启动集群

通常，InnoDB 集群(或任何高可用性系统)永远不会完全关闭。事实上，保持系统运行是我们的目标。然而，对于运行在一组 Raspberry Pi 计算机上的开发集群，我们可能不想让机器长时间运行。我们不仅希望关闭集群，还可能希望稍后再打开它。本节介绍一种安全关闭集群电源然后再打开电源的方法。

正在关闭集群

简而言之，InnoDB 集群的设计不是为了随意打开和关闭电源。相反，关闭所有服务器将导致集群完全失去集群连续性。尽管这对于生产系统、我们的开发集群(或者任何类似的集群)来说是非常糟糕的，但是我们可能确实希望在不使用它的时候关闭它。

你是做什么的？AdminAPI 在dba模块中包含从完全丢失中恢复集群的方法。但是，只有在对集群中的服务器执行受控关闭时，这种方法才有效。下面概述了可以用来关闭集群电源的过程:

获取集群状态并记下读/写服务器。
连接到每个只读服务器并关闭它们。
关闭读/写服务器。

回想一下，我们可以连接到集群中的任何机器，获取集群，并使用status()方法找到读/写服务器。应该通过 MySQL Shell 或 MySQL 客户端发出 shutdown SQL 命令来连接到只读服务器并关闭它们:

$ mysqlsh --uri root@192.168.42.242:3306 --sql -e "SHUTDOWN"

对其他只读服务器重复此命令，然后对读/写服务器重复此命令。记下哪个服务器是读/写服务器。此时，您可以使用以下命令关闭每台 Raspberry Pi 计算机:

$ sudo shutdown -h now

重新启动集群

您可能希望集群通过重新启动集群中的所有服务器来重新建立自身，但事实并非如此。当从头开始重新启动集群时，我们必须在 AdminAPI 中使用一种特殊的方法。这种方法适用于没有出现任何错误的集群，即那些已经成功关闭的集群。这被称为从完全中断中恢复集群。然而，这只有在所有服务器都已重启、MySQL 已在所有服务器上启动并且它们可以访问网络(以及相互访问)的情况下才有效。

警告

在尝试重新启动集群之前，请确保所有服务器都已开机，并且 MySQL 正在运行并且可以通过网络访问。

下面演示了如何从完全中断中恢复集群。具体来说，所有服务器都已重新启动(关闭电源并重新启动)，您需要从最后一个已知正常的位置重新启动集群。我们将使用dba.reboot_cluster_from_complete_outage()方法重启集群。首先，按照关闭服务器时的提示登录到读/写服务器，并运行如下所示的命令:

 MySQL  localhost:33060+ ssl  Py > cluster = dba.reboot_cluster_from_complete_outage('RPI_Cluster')
Reconfiguring the cluster 'RPI_Cluster' from complete outage...

The instance '192.168.42.244:3306' was part of the cluster configuration.
Would you like to rejoin it to the cluster? [y/N]: y

The instance '192.168.42.243:3306' was part of the cluster configuration.
Would you like to rejoin it to the cluster? [y/N]: y

The instance '192.168.42.242:3306' was part of the cluster configuration.
Would you like to rejoin it to the cluster? [y/N]: y

The cluster was successfully rebooted.

该命令读取集群元数据，并尝试重新连接(重新加入)所有服务器。如果成功，您将会看到指示集群已重新启动的消息。如果遇到错误，请确保所有服务器都在运行并且可以访问网络，更正任何问题，然后重试该命令。如果仍然不起作用，请参见第 9 章中的“最后手段”一节，了解如何重置集群。

摘要

随着 MySQL 8.0.11 版本的发布，构建高可用性 MySQL 解决方案变得更加容易。许多可用的工具和资源使得安装和配置 InnoDB Cluster 及其组件变得非常简单。回想一下前面的章节，这一切都是在抑制组复制的复杂性的同时发生的。显然，MySQL 已经从一个简单的互联网后端数据库存储走了很长的路。

本章介绍了使用几台独立的 MySQL 机器的开发部署。我们使用 Raspberry Pi 计算机来降低成本，并帮助几乎无成本地犯任何错误或意外配置。毕竟，谁想告诉 IT 经理他们必须重新构建开发者数据库服务器，因为我们正在测试一些东西呢？也许有些人会侥幸逃脱，但我们中很少有人有足够的勇气去冒险(并接受后果)。

正如您所看到的，将 InnoDB 集群部署到一组服务器并不比使用沙箱方法困难多少。这仅仅意味着我们需要进行一些远程连接和一些次要的设置，以确保我们的服务器能够正常通信。

此外，现在我们已经有了一个开发环境，可以用来测试我们希望构建到高可用性 MySQL 解决方案中的应用，我们可以看看帮助我们计划将 InnoDB Cluster 部署到生产环境中所需的其余知识。

在下一章中，您将看到如何构建一个使用路由并将数据存储在集群中的基本高可用性应用。

Footnotes [1](#Fn1_source)

经验表明，高可用性 MySQL 的每次安装都倾向于针对特定的环境、目标和应用需求。这里展示的是一个通用安装的示例，您可以在此基础上进行构建。

我还没有遇到过太多经验丰富的开发者和管理员，他们不能在短时间内掌握其中的几个项目。

维基百科提供了更多关于字节序的信息； https://en.wikipedia.org/wiki/Endianness见。

DHCP 是 TCP/IP 网络上用于管理 IP 地址的网络管理协议。 https://en.wikipedia.org/wiki/Dynamic_Host_Configuration_Protocol见。

我想我们应该阻止那件事，嗯？一定要看执照！

你用的是箱子，对吧？使用没有 Shell 的树莓派是不安全的，因为任何导电的东西都可能落在板上，可能会造成损坏。强烈推荐每个树莓 Pi 都有自己的案例。

八、示例应用

现在，您已经学习了如何在一小组测试服务器上设置 InnoDB 集群，包括应用服务器和路由，您已经准备好使用一个示例应用来完成我们的演练。与其用第 7 章的简单 Python 脚本来结束本教程，不如开发一个简单但功能齐全的高可用性应用来完成您的启蒙。编写该应用时，写请求将通过路由定向到当前的读/写服务器，读请求也将通过路由定向到只读服务器队列。

虽然这看起来与普通应用可能做的事情没有太大区别，但是当您考虑到应用必须能够容忍集群中发生的故障时，这种区别就很明显了。请记住，路由将重新路由我们的连接，但我们必须重试任何打开的连接，以获得当前的活动连接(路由)。

在这一章中，你将看到如何开发一个高可用性的基于 web 的应用。我们将在应用中使用 Python，因为它简单易学，代码读起来比其他语言更清晰。但是如果你喜欢另一种语言，也不用担心。你可以很容易地用任何有 MySQL 数据库连接器的语言重写本章的代码。

让我们从这个示例应用将做什么以及它将如何工作的概述开始。幸运的是，所有的源代码都可以从 Apress book 网站下载，所以您不必手工输入代码。

小费

参见 www.apress.com/us/book/9781484238844 下载本章的完整源代码。

首先，您必须了解示例应用是如何设计的以及它是如何工作的。毕竟，最好的例子应该是你可以在自己的环境中使用的东西；这个例子必须足够复杂和完整才有意义。

概观

我们将在本章中编写的示例应用是一个简单的杂货店或待办事项列表。它故意很小并且功能有限，因为我们希望专注于为 InnoDB Cluster 编写应用的基本机制，而不是花时间在编写用户界面或应用代码的巧妙或酷的方法上。例如，它是单用户应用，而高可用性应用是多用户的。移除多用户方面使应用更简单，更容易被更多的人使用。最后，错误处理代码是基本的。 ¹

这一点很重要，因为我们不需要一个非常复杂、功能全面的企业级应用来测试 MySQL InnoDB 集群，尤其是对于那些技术(或 MySQL)新手来说。有意保持应用简单(用户界面和功能)，意味着我们可以专注于高可用性应用的基本功能，因为它与数据库中的数据交互。

我们只需要考虑四个基本的数据函数；创建、读取、更新和删除(CRUD)。我们将使用 MySQL 连接器/Python 编写数据库代码来实现这些功能。事实上，我们将开发一个单独的模块来处理数据库代码，为用户界面提供一个代码模块(由几个相关文件组成)，为数据库代码提供一个代码模块。

应用会将一个项目列表(待办事项、购物项目等)作为默认视图(一个读取动作)呈现出来。然后，用户可以创建新项目以添加到列表中，或者在单独的详细视图中单击项目以更新或删除它。用户可以将项目标记为“完成”或“已购买”，并隐藏这些项目(或显示它们)。总而言之，这是一个管理列表的简单应用。

另一方面，用户界面使事情变得有点复杂。我们可以通过使用熟悉的用户界面设计来缓解这一问题。为此，我们将使用一个 web 应用。不幸的是，用纯 Python 编写 web 应用是乏味的，并且需要比我们在这种规模的工作中所能期望的更多的关于 web 应用工作方式的知识。

为了克服这个挑战，我们将使用一个流行的 Python web 应用框架。在这种情况下，我们将使用 Flask，包括入门、教程和用户界面代码的演练。正如您将看到的，Flask 也很容易学习，只有中等数量的细微差别和概念。Flask 最初是由阿明·罗纳彻开发的，已经被证明是 Python 最简单、最稳定的 web 平台之一。

因为这是一个简化的应用，所以在设计和实现中用户界面代码很少。精明的开发者可能会发现代码中需要改进的地方，以提供企业级服务，但同样，这不是像这样的实验所关心的。但是，如果你认为合适的话，可以随意修饰和改进应用。事实上，如果你选择扩展应用，本章末尾会有一些建议。

让我们从学习 Flask 的短暂旅程开始吧。

开始使用 Flask

如果您想继续并实现这个示例项目，您需要在您的计算机上安装一些东西。本节将帮助您为计算机准备所需的工具—您需要安装什么以及如何配置您的环境。您还将看到关于用户界面工具的简短介绍。

因为我们将开发在 Raspberry Pi 应用服务器(cluster-rpi-app)上运行的应用，所以我们将在该系统上安装我们需要的工具。如果您还没有这样做，请继续使用键盘、鼠标和显示器设置您的应用服务器，然后启动并登录。除非另有说明，否则所有命令都将从终端窗口运行。

设置您的环境

对你的环境的改变并不困难，也不漫长。我们将安装 Flask 和一些应用用户界面所需的扩展。Flask 是可以与 Python 一起使用的几个 web 库之一。这些 web 库使得用 Python 开发 web 应用比使用原始的 HTML 代码并为请求编写自己的处理程序和代码要容易得多。另外，Flask 并不难学。

表 8-1 列出了我们需要安装的库。该表列出了库/扩展的名称、简短描述以及产品文档的 URL。

表 8-1

必需的库

库

描述

文件

| | --- | --- | --- | | 瓶 | Python Web API | http://flask.pocoo.org/docs/0.12/installation/ | | 烧瓶脚本 | Flask 的脚本支持 | https://flask-script.readthedocs.io/en/latest/ | | 烧瓶自举 | 用户界面的改进和增强 | https://pythonhosted.org/Flask-Bootstrap/ | | 烧瓶-WTF | WTForms 集成 | https://flask-wtf.readthedocs.io/en/latest/ | | https://wtforms.readthedocs.io/en/latest/ |

当然，你应该已经在你的系统上安装了 Python，因为它附带了 Raspberry Pi 操作系统(回想一下， Pi 是 Python 的简称)。

要安装这些库，我们可以使用 Python 包管理器pip3，从命令行安装这些库。Raspberry Pi 中也包含了pip3实用程序，它被设计用来安装与 Python 版本 3 一起使用的包。

注意

如果您的系统上安装了多个版本的 Python，那么pip命令将安装到默认的 Python 版本环境中。要使用pip安装到特定版本，请使用pipN，其中N是版本。例如，pip3在 Python 3 环境中安装包。

pip命令非常方便，因为它使得安装注册的 Python 包(那些在 Python 包索引中注册的包，缩写为 PyPI²(https://pypi.python.org/pypi))变得非常容易。pip命令将使用一个命令下载、解压和安装。让我们来看看如何安装我们需要的每个包。

清单 8-1 展示了如何使用pip3命令为每个库(Flask、Flask-Script、Flask-Bootstrap 和 Flask-WTF)安装 Flask 和支持库。

$ sudo pip3 install Flask

Collecting Flask

  Downloading https://files.pythonhosted.org/packages/7f/e7/08578774ed4536d3242b14dacb4696386634607af824ea997202cd0edb4b/Flask-1.0.2-py2.py3-none-any.whl (91kB)
    100% |█████████████████| 92kB 1.6MB/s
Requirement already satisfied: click>=5.1 in /usr/lib/python3/dist-packages (from Flask)
Collecting Jinja2>=2.10 (from Flask)
  Downloading https://files.pythonhosted.org/packages/7f/ff/ae64bacdfc95f27a016a7bed8e8686763ba4d277a78ca76f32659220a731/Jinja2-2.10-py2.py3-none-any.whl (126kB)
    100% |█████████████████| 133kB 1.3MB/s
Requirement already satisfied: itsdangerous>=0.24 in /usr/lib/python3/dist-packages (from Flask)
Collecting Werkzeug>=0.14 (from Flask)
  Downloading https://files.pythonhosted.org/packages/20/c4/12e3e56473e52375aa29c4764e70d1b8f3efa6682bef8d0aae04fe335243/Werkzeug-0.14.1-py2.py3-none-any.whl (322kB)
    100% |█████████████████| 327kB 637kB/s
Requirement already satisfied: MarkupSafe>=0.23 in /usr/lib/python3/dist-packages (from Jinja2>=2.10->Flask)
Installing collected packages: Jinja2, Werkzeug, Flask
  Found existing installation: Jinja2 2.8
    Not uninstalling jinja2 at /usr/lib/python3/dist-packages, outside environment /usr
  Found existing installation: Werkzeug 0.11.15
    Not uninstalling werkzeug at /usr/lib/python3/dist-packages, outside environment /usr
Successfully installed Flask-1.0.2 Jinja2-2.10 Werkzeug-0.14.1

$ sudo pip3 install Flask-Script

Collecting Flask-Script
  Downloading https://www.piwheels.org/simple/flask-script/Flask_Script-2.0.6-py3-none-any.whl
Collecting Flask (from Flask-Script)
  Downloading https://files.pythonhosted.org/packages/7f/e7/08578774ed4536d3242b14dacb4696386634607af824ea997202cd0edb4b/Flask-1.0.2-py2.py3-none-any.whl (91kB)
    100% |█████████████████| 92kB 2.1MB/s
Collecting click>=5.1 (from Flask->Flask-Script)
  Downloading https://files.pythonhosted.org/packages/34/c1/8806f99713ddb993c5366c362b2f908f18269f8d792aff1abfd700775a77/click-6.7-py2.py3-none-any.whl (71kB)
    100% |█████████████████| 71kB 1.0MB/s

Installing collected packages: Flask-Script
Successfully installed Flask-Script-2.0.6

$ sudo pip3 install

Flask-Bootstrap

Collecting Flask-Bootstrap
  Downloading https://www.piwheels.org/simple/flask-bootstrap/Flask_Bootstrap-3.3.7.1-py3-none-any.whl (461kB)
    100% |█████████████████| 471kB 25kB/s
Collecting visitor (from Flask-Bootstrap)
  Downloading https://www.piwheels.org/simple/visitor/visitor-0.1.3-py3-none-any.whl
Collecting dominate (from Flask-Bootstrap)
  Downloading https://www.piwheels.org/simple/dominate/dominate-2.3.1-py3-none-any.whl
Requirement already satisfied: Flask>=0.8 in /usr/lib/python3/dist-packages (from Flask-Bootstrap)
Installing collected packages: visitor, dominate, Flask-Bootstrap
Successfully installed Flask-Bootstrap-3.3.7.1 dominate-2.3.1 visitor-0.1.3

$ sudo pip3 install

Flask-WTF

Collecting Flask-WTF
  Downloading https://files.pythonhosted.org/packages/60/3a/58c629472d10539ae5167dc7c1fecfa95dd7d0b7864623931e3776438a24/Flask_WTF-0.14.2-py2.py3-none-any.whl
Requirement already satisfied: Flask in /usr/lib/python3/dist-packages (from Flask-WTF)
Collecting WTForms (from Flask-WTF)
  Downloading https://www.piwheels.org/simple/wtforms/WTForms-2.1-py2.py3-none-any.whl (140kB)
    100% |█████████████████| 143kB 41kB/s
Installing collected packages: WTForms, Flask-WTF
Successfully installed Flask-WTF-0.14.2 WTForms-2.1

Listing 8-1
Installing Flask

请注意，该命令下载必要的组件，提取它们，然后运行每个组件的安装程序。在这种情况下，Flask 由几个组件组成，包括 Werkzeug、MarkupSafe 和 Jinja2。在接下来的“烧瓶初级读本”一节中，你将会学到更多。

您还应该安装 MySQL 连接器/Python 8.0.11 或更高版本的数据库连接器。如果您没有在第 7 章的演练中安装它，请参见该章中的“测试集群”一节，并安装数据库连接器。

现在我们的计算机已经安装好了，让我们上一堂关于 Flask 及其相关扩展的速成课。

弗拉斯克第一

Flask 是与 Python 一起使用的几个 web 应用库(有时称为框架或应用编程接口，或 API)之一。Flask 在众多选择中是独一无二的，因为它很小，而且在你熟悉它的工作原理之后，它很容易使用。编写初始化代码后，使用 Flask 的大部分工作将局限于创建网页、重定向响应和编写功能代码。

Flask 被认为是一个微框架，因为它小巧轻便，它不会强迫你进入一个盒子，专门编写代码来与框架交互。它提供了您需要的一切，没有什么是您不需要的，让您自己选择在代码中使用什么。

Flask 由提供其基本功能的两个主要组件组成:一个 Web 服务器网关接口(WSGI ),用于处理托管网页的所有工作；一个模板库，用于简化网页开发，减少学习 HTML 的需要，删除重复的结构，并为 HTML 代码提供脚本功能。WSGI 组件被命名为 Werkzeug ，大致翻译自德语，意思是工作素材 ( http://werkzeug.pocoo.org /)。模板组件被命名为 Jinja2 ，并模仿 Django ( http://jinja.pocoo.org/docs/2.10/ )。两者都是由 Flask 的创始人开发和维护的。最后，当您安装 Flask 时，这两个组件都会被安装。

Flask 也是一个可扩展的库，允许其他开发者创建基本库的附件(扩展)来添加功能。在上一节中，您看到了如何安装 Flask 可用的一些扩展。我们将在本章中使用脚本、引导和 WTForms 扩展。能够挑选您想要的扩展意味着您可以保持您的应用尽可能小，只添加您需要的。

您可能认为 Flask“缺少”的组件之一是与其他服务(如数据库系统)交互的能力。这是一个有目的的设计，像这样的功能可以通过扩展来实现。事实上，Flask 有几个数据库扩展可用，包括那些允许您使用 MySQL 的扩展。但是，因为我们希望将应用与 InnoDB 集群一起使用，所以我们必须使用 Oracle 提供的连接器 MySQL Connector/Python。

Flask 和前面描述的扩展一起，提供了用 Python 制作 web 应用所需的所有连接和管道。它消除了编写 web 应用所需的几乎所有负担，例如解释客户机响应包、路由、HTML 表单处理等等。如果您曾经用 Python 编写过 web 应用，您将会体会到创建健壮的 web 页面的能力，而无需编写 HTML 和样式表的复杂性。一旦你熟悉如何使用 Flask，它将允许你专注于你的应用的代码，而不是花大量的时间编写用户界面。

现在，让我们开始学习 Flask！如果您不着急，尝试一下示例应用，您的第一个 Flask 应用将在第一次尝试时就能工作。学习 Flask 最难的部分已经过去了——安装 Flask 及其扩展。剩下的就是学习在 Flask 中编写应用的概念。在此之前，让我们了解一下 Flask 中的术语，以及如何设置我们将用来初始化本章中使用的应用实例的基本代码。

小费

如果你想进一步了解 Flask，可以考虑阅读在线文档、用户指南和位于 http://flask.pocoo.org/docs/0.12/ 的示例。

术语

Flask 旨在减少编写 web 应用的繁琐。按照 Flask 的说法，使用代码的两个部分来呈现一个网页:一个在 HTML 文件中定义的视图，以及一个处理客户端请求的路由。回想一下，我们可以看到两个请求中的一个:一个是请求加载网页的GET请求(从客户端的角度读取)，另一个是从客户端通过网页向服务器发送数据的POST请求(从客户端的角度写入)。这两个请求都在 Flask 中通过使用您定义的函数来处理。

然后，这些函数呈现网页，并将其发送回客户端以满足请求。Flask 调用函数视图函数(或简称视图)。Flask 知道调用哪个方法的方式是使用识别 URL 路径的装饰器(在 Flask 中称为 route )。你可以用一条或多条路线来装饰一个功能，这样就可以提供多种到达视图的方式。用的装饰师是@app.route(<path>)。以下显示了查看功能的多条路线的示例:

@app.route('/list_item', methods=['GET', 'POST'])
@app.route('/list_item/<string:item_selected>', methods=['GET', 'POST'])
def list_view(isbn_selected=None):
    notes = None
    form = ListForm()
...
    if request.method == 'POST':
        pass
    return render_template("list.html", form=form)

注意这里有多个装饰者。第一个是list，它允许我们使用类似于localhost:5000/list_item的 URL，这使得 Flask 将执行路由到list_view()函数。第二个是list_item/<item_selected>，演示了如何使用变量向视图传递信息。在这种情况下，如果用户(应用)使用 URL localhost:5000/list_item/9，Flask 将值9放在item_selected变量中。这样，我们可以动态地将信息传递给我们的视图。

还要注意，路由指定了每条路由允许的方法。在这个应用中，我们可以为任何一个路由设置一个GET或POST。如果你不使用装饰器，默认设置是GET，使网页只读。

最后，请注意，在函数的末尾，我们通过调用render_template()函数(从 Flask 模块导入)返回，该函数告诉 Flask 返回(刷新)带有我们获取或分配的数据的网页。这个网页，book.html在 Flask 中被称为一个窗体。我们将使用这个概念从数据库中检索信息并将其发送给用户。我们可以返回一个简单的 HTML 字符串(或整个文件)或所谓的表单。因为我们使用 Flask-WTF 和 WTForms 扩展，所以我们可以返回一个呈现为表单类的模板。我们将在后面的章节中讨论表单、表单类以及章节项目的其他路径和视图。正如您将看到的，模板是另一个强大的功能，它使创建网页变得很容易。

什么是室内设计师？

在 Python 中，我们可以通过使用 decorators 来指定特殊的处理参数。装饰器只是改变函数行为的一种方式。例如，您可以使用 decorators 来添加更强的类型检查、定义宏以及在执行前后调用函数。在 Flask 中使用 decorator 进行路由是正确使用 decorator 的最好例子之一。要了解更多关于装修工的信息，请参见 www.python.org/dev/peps/pep-0318 。

Flask 构建了一个应用中所有路径的列表，使得应用在被请求时可以很容易地将执行路由到正确的函数。但是，如果请求了一条路线，但该路线在应用中不存在，会发生什么情况呢？默认情况下，您会得到类似于Not Found. The requested URL was not found on the server的一般错误消息。在后面的小节中，您将看到如何添加我们自己的自定义错误处理路由。

既然您已经了解了 Flask 中使用的术语以及它是如何与 web 页面一起工作的，那么让我们来看看一个典型的 Flask 应用的构造以及我们需要的扩展。

初始化和应用实例

Flask 及其扩展为您的 web 应用提供了入口点。Flask 会为您完成这些工作，而不是自己编写所有繁重的代码！我们将在本章使用的 Flask 扩展包括 Flask-Script、Flask-Bootstrap、Flask-WTF 和 WTForms。以下各节简要介绍了每一种方法。

烧瓶脚本

Flask-Script 通过添加一个命令行解析器(显示为manager)来启用 Flask 应用中的脚本，您可以使用该解析器链接到您编写的函数。这可以通过用@manager.command修饰函数来实现。理解这为我们做了什么的最好方法是通过一个例子。

下面是一个基本的原始 Flask 应用，它什么也不做。它甚至不是一个“hello，world”示例，因为没有显示任何内容，也没有托管任何网页—它只是一个原始的 Flask 应用:

from flask import Flask      # import the Flask framework
app = Flask(__name__)        # initialize the application
if __name__ == "__main__":   # guard for running the code
    app.run()                # launch the application

注意这个app.run()调用。这被称为服务器启动，当我们使用 Python 解释器加载脚本时执行。当我们运行这段代码时，我们看到的只是来自 Flask 的默认消息:

$ python3 ./flask-ex.py --help
 * Running on http://127.0.0.1:5000/ (Press CTRL+C to quit)

请注意，我们无法查看帮助，因为没有这样的选项。代码通过使用 web 服务器的默认值启动(如果需要，我们可以在代码中更改)。例如，我们可以改变服务器监听的端口。

使用 Flask-Script，我们不仅添加了帮助选项，还添加了控制服务器的选项。下面的代码显示了添加语句来启用 Flask-Script 是多么容易。新语句以粗体突出显示:

from flask import Flask          # import the Flask framework

from flask_script import Manager # import the flask script manager class

app = Flask(__name__)            # initialize the application

manager = Manager(app)           # initialize the script manager class

# Sample method linked as a command-line option

@manager.command

def hello_world():

    """Print 'Hello, world!'"""
    print("Hello, world!")

if __name__ == "__main__":       # guard for running the code
    manager.run()                # launch the application via manager class

当这段代码运行时，我们可以看到额外的选项可用。请注意，文档字符串(紧跟在方法定义之后)显示为所添加命令的帮助文本:

$ python ./flask-script-ex.py --help
usage: flask-script-ex.py [-?] {hello_world,shell,runserver} ...

positional arguments:
  {hello_world,shell,runserver}
    hello_world         Print 'Hello, world!'
    shell               Runs a Python shell inside Flask application context.
    runserver           Runs the Flask development server i.e. app.run()

optional arguments:
  -?, --help            show this help message and exit

我们可以看到我们添加的命令行参数(命令)，hello_world，但是我们也可以看到 Flask-Script 提供的两个新参数:shell和runserver。启动服务器时，您必须选择其中一个命令。shell命令允许您在 Python 解释器或类似工具中使用代码，而runserver执行代码启动 web 服务器。

我们不仅可以获得关于命令和选项的帮助，而且 Flask-Script 还提供了从命令行对服务器的更多控制。事实上，通过添加--help选项，我们可以看到每个命令的所有选项:

$ python ./flask-script-ex.py runserver --help
usage: flask-script-ex.py runserver [-?] [-h HOST] [-p PORT] [--threaded]
                                    [--processes PROCESSES]
                                    [--passthrough-errors] [-d] [-D] [-r] [-R]
                                    [--ssl-crt SSL_CRT] [--ssl-key SSL_KEY]

Runs the Flask development server i.e. app.run()

optional arguments:
  -?, --help            show this help message and exit
  -h HOST, --host HOST
  -p PORT, --port PORT
  --threaded
  --processes PROCESSES
  --passthrough-errors
  -d, --debug           enable the Werkzeug debugger (DO NOT use in production
                        code)
  -D, --no-debug        disable the Werkzeug debugger
  -r, --reload          monitor Python files for changes (not 100% safe for
                        production use)
  -R, --no-reload       do not monitor Python files for changes
  --ssl-crt SSL_CRT     Path to ssl certificate
  --ssl-key SSL_KEY     Path to ssl key

在这里，我们可以控制服务器的所有方面，包括端口、主机，甚至它是如何执行的。

最后，我们可以执行我们装饰为命令行选项的方法:

$ python ./flask-script-ex.py hello_world
Hello, world!

Flask-Script 仅用几行代码就提供了一些强大的功能。你一定会喜欢的！

烧瓶自举

Flask-Bootstrap 最初由 Twitter 开发，用于制作统一、好看的网络客户端。幸运的是，Twitter 将其扩展为 Flask，这样每个人都可以利用它的特性。Flask-Bootstrap 是一个独立的框架，它提供了更多的命令行控制和用户界面组件，以获得干净、漂亮的网页。它也兼容最新的网络浏览器。

该框架在幕后发挥其神奇的作用，作为级联样式表(CSS)和脚本的客户端库，这些样式表和脚本是从 Flask 中的 HTML 模板(通常称为 HTML 文件或模板文件)调用的。您将在后面的章节中了解更多关于模板的内容。因为应用是客户端的，所以在主应用中初始化它，我们不会看到太多。不管怎样，下面显示了如何将 Flask-Bootstrap 添加到我们的应用代码中。这里，我们有一个框架，其中初始化并配置了 Flask-Script 和 Flask-Bootstrap:

from flask import Flask          # import the Flask framework
from flask_script import Manager # import the flask script manager class
from flask_bootstrap import Bootstrap  # import the flask bootstrap extension

app = Flask(__name__)            # initialize the application
manager = Manager(app)           # initialize the script manager class
bootstrap = Bootstrap(app)       # initialize the bootstrap extension

if __name__ == "__main__":       # guard for running the code
    manager.run()                # launch the application via manager class

WTForms

为了支持 Flask-WTF 扩展，WTForms 是我们需要的一个组件。它提供了 Flask-WTF 组件所提供的大部分功能(因为 Flask-WTF 组件是 WTForms 的 Flask 特定包装器)。我们只需要安装它作为 Flask-WTF 的先决条件，我们将在 Flask-WTF 的上下文中讨论它。

注意

Flask-WTF 的一些包装装置可以包括 WTForms。

烧瓶-WTF

Flask-WTF 扩展是一个有趣的组件，它提供了几个有用的附加功能——对于我们的目的来说，最显著的是与 WTForms(一个框架无关的组件)的集成，允许创建表单类，以及以跨站点请求伪造(CSRF)保护的形式提供额外的 web 安全性。这两个特性允许您将 web 应用提升到更高的复杂程度。

表单类

表单类提供了一个类的层次结构，使得定义网页更加合理。使用 Flask-WTF，您可以用两段代码定义表单:一个从Form类(从 Flask 框架导入)派生的特殊类，用于使用一个或多个提供数据编程访问的附加类来定义字段，以及一个用于呈现网页的 HTML 文件(或模板)。这样，我们在 HTML 文件上看到了一个抽象层(表单类)。在下一节中，您将了解更多关于 HTML 文件的内容。

使用表单类，您可以定义一个或多个字段，比如文本的TextField，字符串的StringField，等等。更好的是，您可以定义允许您以编程方式描述数据的验证器。例如，您可以为文本字段定义最小和最大字符数。如果提交的字符数超出范围，将生成一条错误消息。是的，您可以定义错误消息！查看 http://wtforms.readthedocs.io/en/latest/validators.html 获得验证器的完整列表。以下是一些可用的验证器:

DataRequired:判断输入栏是否为空
Email:确保该字段遵循电子邮件 ID 约定
IPAddress:验证 IP 地址
Length:确保文本长度在给定范围内
NumberRange:确保文本是数字，并且在给定的范围内
URL:验证 URL

为了形成类，我们必须导入类和任何我们想在应用的序言中使用的字段类。下面显示了一个导入表单类和表单域类的示例。在本例中，我们还导入了用于自动验证数据的验证器:

from flask_wtf import FlaskForm
from wtforms import (HiddenField, TextField, TextAreaField, SelectField,
                     SelectMultipleField, IntegerField, SubmitField)
from wtforms.validators import Required, Length

要定义一个表单类，我们必须从FlaskForm派生一个新类。从那里，我们可以构造我们想要的类，但是它允许您定义字段。FlaskForm父类包括 Flask 需要实例化和使用 form 类的所有必要代码。

让我们看一个简单的，假设的例子。下面显示了一个网页的 form 类，该网页显示作者的名和姓。在这个例子中，有一个名为authors的表，我们可以通过 view 函数将它链接到这个代码。authors表包含三个字段:自动增量字段(authorid)、作者的名字(firstname)和作者的姓氏(lastname)。因为用户不需要看到作者 ID 字段，所以我们隐藏了该字段，其他字段是TextField()类的派生。请注意这些是如何在清单中定义的，名称(标签)作为第一个参数:

class AuthorForm(FlaskForm):
    authorid = HiddenField('AuthorId')
    firstname = TextField('First name', validators=[
            Required(message=REQUIRED.format("Firstname")),
            Length(min=1, max=64, message=RANGE.format("Firstname", 1, 64))
        ])
    lastname = TextField( 'Last name', validators=[
            Required(message=REQUIRED.format("Lastname")),
            Length(min=1, max=64, message=RANGE.format("Lastname", 1, 64))
        ])
    create_button = SubmitField('Add')
    del_button = SubmitField('Delete')

还要注意，我们已经为字段定义了一组验证器，其形式为从 WTForms 组件导入的函数调用。在每一种情况下，我们都为消息使用字符串，以使代码更容易阅读，更统一。这些字符串包括以下内容:

REQUIRED = "{0} field is required."
RANGE = "{0} range is {1} to {2} characters."

我们使用Required()验证器来指示字段必须有一个值。我们用字段的名称增加了默认的错误消息，使用户更容易理解。我们还使用了一个Length()验证函数来定义字段数据的最小和最大长度。我们再次增加了默认的错误消息。验证器只应用于POST操作(当提交事件发生时)。

接下来，我们有两个SubmitField()实例:一个用于创建(添加)按钮，另一个用于删除按钮。正如您可能猜测的那样，按照 HTML 的说法，这些字段被呈现为类型为submit的<input>字段。

最后，为了使用一个表单类，我们在一个视图函数中实例化这个类。下面显示了作者视图函数的存根。我们实例化名为AuthorForm()的表单类，并将其赋给名为form的变量，该变量被传递给render_template()函数:

@app.route('/author', methods=['GET', 'POST'])
@app.route('/author/<int:author_id>', methods=['GET', 'POST'])
def author(author_id=None):
    form = AuthorForm()
    if request.method == 'POST':
        pass
    return render_template("author.html", form=form)

有几个字段类可供使用。表 8-2 显示了一个最常用的字段类的例子(也称为 HTML 字段)。您还可以从这些字段派生来创建自定义字段类，并为可以显示在字段旁边的标签提供文本(例如，作为按钮文本)。在后面的部分中，您将看到一个这样的例子。

表 8-2

WTForms 字段类

字段类

描述

| | --- | --- | | BooleanField | 具有真值和假值的复选框 | | DateField | 接受日期值 | | DateTimeField | 接受日期时间值 | | DecimalField | 接受十进制值 | | FileField | 文件上传字段 | | FloatField | 接受浮点值 | | HiddenField | 隐藏文本字段 | | IntegerField | 接受整数值 | | PasswordField | 密码(屏蔽)文本字段 | | RadioField | 单选按钮列表 | | SelectField | 下拉列表(选择一个) | | SelectMultipleField | 下拉选项列表(选择一项或多项) | | StringField | 接受简单文本 | | SubmitField | 表单提交按钮 | | TextAreaField | 多行文本字段 |

跨站点请求伪造(CSRF)保护

跨站点请求伪造(CSRF)保护是一种允许开发者用加密密钥签署网页的技术，这使得黑客欺骗GET或POST请求更加困难。这是通过首先在应用代码中放置一个特殊的键，然后在每个 HTML 文件中引用这个键来实现的。下面显示了一个应用序言的示例。我们所需要做的就是用一个短语给app.config数组的SECRET_KEY索引赋值。这应该是一个不容易猜到的短语。

from flask import Flask          # import the Flask framework
from flask_script import Manager # import the flask script manager class
from flask_bootstrap import Bootstrap  # import the flask bootstrap extension

app = Flask(__name__)            # initialize the application

app.config['SECRET_KEY'] = "He says, he's already got one!"

manager = Manager(app)           # initialize the script manager class
bootstrap = Bootstrap(app)       # initialize the bootstrap extension

if __name__ == "__main__":       # guard for running the code
    manager.run()                # launch the application via manager class

要激活网页中的 CSRF，我们只需将form.csrf_token添加到 HTML 文件中。这是一个特殊的隐藏字段，Flask 使用它来验证请求。在后面的部分中，您将了解到更多关于在哪里放置它的信息。但首先，让我们看看 Flask 的一个很酷的功能，叫做 flash 。

信息闪烁

Flask 有很多很酷的功能。Flask 的创建者和 Flask 扩展的创建者似乎考虑到了一切——甚至错误消息。考虑一个典型的 web 应用。你如何向用户传达错误？你是否重定向到一个新页面，^【3】弹出一个， ⁴ 或者在页面上显示错误？Flask 有一个解决方案叫做消息闪烁。

消息闪烁是使用 Flask 框架中的flash()方法完成的。我们在代码的序言中导入它，当我们想要显示一条消息时，我们调用flash()函数，传入我们想要看到的错误消息。Flask 将在表单顶部的一个格式良好的框中显示错误。它不会取代表单，也不是弹出窗口，但是它允许用户关闭消息。您可以使用 flash messaging 向用户传达错误、警告甚至状态更改。

图 8-1 显示了一个闪光信息的例子。在本例中，两条 flash 消息演示了您可以同时显示多条消息。请注意用于消除图像的消息右侧的小 X。

img/460910_1_En_8_Fig1_HTML.jpg

图 8-1

示例简讯

在下一节中，您将看到一种将 flash 消息构建到我们所有网页中的机制。

HTML 文件和模板

让我们回顾一下到目前为止的旅程。您已经了解了如何用各种组件初始化应用，并学习了 Flask 如何通过 decorators 使用路由来为应用创建一组 URLs 这些路由指向一个视图函数，该函数实例化了 form 类。难题的下一部分是将 HTML 网页链接到 form 类。

回想一下，这是通过render_template()函数完成的，在这里我们传入一个 HTML 文件的名称进行处理。名称中有模板的原因是我们可以使用 Jinja2 模板组件使编写网页更容易。更具体地说，HTML 文件包含 HTML 标记和 Jinja2 模板构造。

注意

所有 HTML 文件(模板)必须存储在与主应用代码相同的位置的templates文件夹中。例如，如果你的代码在一个名为my-flask-app.py的文件中，那么在与my-flask-app.py相同的文件夹中应该有一个templates文件夹。如果你把模板放在其他地方，Flask 将找不到 HTML 文件。

模板和表单类是设计用户界面的地方。简而言之，模板用于包含表示逻辑，HTML 文件用于包含表示数据。一些读者可能需要花一些时间来尝试如何使用模板。下面几节将简要介绍 Jinja2 模板，并演示如何在我们的 HTML 文件中使用它们。有关更多详细信息，请参见在线文档。

Jinja2 模板概述

Jinja2 模板，也就是模板，用于包含任何表示逻辑，例如循环遍历数据数组，决定显示什么，甚至选择格式和表示设置。如果您熟悉其他 web 开发环境，您可能已经看到过这种封装在脚本中或通过嵌入式脚本(如 JavaScript)实现的功能。

回想一下，我们在主代码中呈现了网页。这个函数告诉 Flask 读取指定的文件，并将模板结构转换(渲染)成 HTML。Flask 会将模板结构扩展并编译成 HTML，web 服务器可以将它呈现给客户机。

您可以使用几个模板构造来控制执行、循环甚至注释的流程。每当你想使用一个模板构造(想想脚本语言，你用前缀和后缀{% %}把它括起来。这样做是为了让 Flask 框架将该构造识别为模板操作，而不是 HTML。

然而，看到模板结构与 HTML 标记混杂在一起并不罕见(也很正常)。事实上，这正是你应该做的。毕竟，您将创建的文件被命名为.html。它们只是碰巧包含模板构造。这是否意味着在使用 Flask 时只能使用模板？不，当然不是。如果你愿意，你可以渲染一个纯 HTML 文件！

起初，查看模板可能会令人望而生畏。但也没那么难。只需查看所有将{%和%}作为“代码”部分的行。 ⁵ 你也可以看到以{# #}前缀和后缀形式出现的评论。

警告

所有模板构造都要求在{%之后和%}之前有一个空格。

如果您查看模板，您会看到使用两个空格的缩进来格式化的构造和标记。缩进和一般的空白，在标签和构造之外无关紧要。然而，大多数开发者会使用某种形式的缩进来使文件更容易阅读。事实上，大多数编码指南都要求缩进。

模板除了构造之外的一个很酷的特性(想想代码)是创建模板层次结构的能力。这允许您创建一个其他模板可以使用的“基础”模板。例如，您可以创建一个模板构造和 HTML 标记的样板文件，这样您的所有网页看起来都一样。

回想一下 Flask-Bootstrap，Bootstrap 提供了几个很好的格式化特性。这些特性中的一个创建了一个看起来很不错的导航条。很自然，我们希望它出现在我们所有的网页上。我们可以通过在基本模板中定义它并在我们的其他模板(HTML)文件中扩展它来做到这一点。让我们看一下库应用的基本模板。清单 8-2 显示了本章中示例应用的基础模板。为了便于讨论，添加了行号。

01 {% extends "bootstrap/base.html" %}
02 {% block title %}ShoppingList{% endblock %}
03 {% block navbar %}
04 <div class="navbar navbar-inverse" role="navigation">
05     <div class="container">
06         <div class="navbar-header">
07             <button type="button" class="navbar-toggle" data-toggle="collapse" data-target=".navbar-collapse">
08                 <span class="sr-only">Toggle navigation</span>
09                 <span class="icon-bar"></span>
10                 <span class="icon-bar"></span>
11                 <span class="icon-bar"></span>
12             </button>
13             <a class="navbar-brand" href="/">Shopping List</a>
14         </div>
15         <div class="navbar-collapse collapse">
16             <ul class="nav navbar-nav">
17                 <li><a href="/">List</a></li>
18             </ul>
19         </div>
20     </div>
21 </div>
22 {% endblock %}
23
24 {% block content %}
25 <div class="container">
26     {% for message in get_flashed_messages() %}
27     <div class="alert alert-warning">
28         <button type="button" class="close" data-dismiss="alert">&times;</button>
29         {{ message }}
30     </div>
31     {% endfor %}
32
33     {% block page_content %}{% endblock %}
34 </div>
35 {% endblock %}

Listing 8-2Sample Base Template

哇，这里发生了很多事情！注意第一行。这告诉我们，我们正在继承(扩展)另一个名为bootstrap/base.html的模板。这是在你安装 Flask-Bootstrap 时免费提供给你的，正是这个模板包含了对 Bootstrap 导航栏特性的支持。这是为 Flask 应用构建一组 HTML 文件的常用方法，您将在本节的后面看到。

让我们从鸟瞰图开始我们的旅行。请注意，有两个“模块”分别标有{% block <> %}和{% endblock %}(第 2、3、22、24、33 和 35 行)。这些是用于逻辑部分的，在这里我们可以将格式应用于块内的标记和构造。用编码术语来说，这就像一个代码块。第一个块定义了页面的标题——在本例中是Shopping List,这是库应用的可执行名称。

第二块定义了应用的导航栏(想想菜单)。在该部分中，第 5–21 行定义了简单的 HTML <div>标签，这些标签构成了导航栏上的项目。值得注意的是第 13 行，它指定了用作应用名称的文本，该文本出现在导航栏的左侧，类似于“home”链接。第 15–19 行定义了导航栏项目(提交按钮)，但是在这个应用中只有一个表单。还要注意关键字collapse。这表明可以折叠导航栏。

第 24–35 行的最后一个块定义了模板结构和 flash 消息的 HTML 标签。让我们更深入地看看这段代码(为了方便起见，这里重复了一遍):

24 {% block content %}
25 <div class="container">
26     {% for message in get_flashed_messages() %}
27     <div class="alert alert-warning">
28         <button type="button" class="close" data-dismiss="alert">&times;</button>
29         {{ message }}
30     </div>
31     {% endfor %}
32
33     {% block page_content %}{% endblock %}
34 </div>
35 {% endblock %}

这里，我们看到另一个包含按钮的<div>标签。这是我们用来关闭简讯的按钮。注意，这个标签被放在一个用{% for ... %}指定的for循环中，并以{% endfor %}结束。在本例中，我们循环从get_flashed_messages()函数返回的消息，这些消息是由应用代码中的flash()函数收集的。这告诉我们几件事:我们可以在模板中使用循环，模板允许显示多个图像(您在前面已经看到了)，模板可以调用函数！这是模板威力的一个例子。

注意

模板不需要以任何方式格式化。空白在 HTML 标签或模板构造之外没有任何作用。

最后，注意我们在第 26 行的 for 循环中定义的变量。这个变量message被定义在它出现的块的本地(在本例中是for循环)，并且可以通过将它放在{{ }}中在任何时候被引用。例如，在第 29 行中，我们在<div>标签中使用了{{ message }}，这意味着该文本将出现在客户机上，由 Flask 就地呈现。当我们讨论如何用模板构建用户界面时，变量的使用将变得更加重要。

模板语言结构

Jinja2 模板有很多特性，对所有特性的完整讨论超出了本书的范围。然而，快速参考 Jinja2 的主要结构是很方便的。下面是一些常用的构造，包括上一节中的一些(为了完整性)。每一个都有一个简短的例子来说明这个结构在模板中的出现方式。在本章后面探索库应用或编写自己的 Flask 应用时，请随意参考本节。

您可以在模板中嵌入自己的注释。您可能希望这样做，以确保您充分解释了您正在做的事情，并在以后重用代码时作为一个提醒。 ⁶ 下面是一个在模板中使用注释的例子。回想一下，注释以{#开始，以#}结束，可以跨多行。

{# This is a line comment written by Dr. Charles Bell on 25 May 2018\. #}

{#
  Introducing MySQL InnoDB Cluster

  This template defines the base template used for all of the HTML forms and responses in the MyLibrary application. It also defines the menu for the basic operations.

  Dr. Charles Bell, 2018
#}

包括

如果您的模板文件增长了，并且您发现有些部分是可重用的，比如一个<div>标签，您可以将标签和模板构造保存在一个单独的文件中，并通过使用{% include %}构造将它包含在其他模板中。{% include %}构造将您想要包含的文件的名称作为参数。像模板一样，这些必须驻留在templates文件夹中。这样，我们避免了重复和维护重复代码的麻烦和容易出错的任务。

{# Include the utilities common tags for a list. #}
{% include 'utilities.html' %}

宏指令

减少重复代码的另一种形式是创建一个宏在你的模板中使用(想想函数)。在这种情况下，我们使用{% macro ... %}和{% endmacro %}构造来定义一个宏，稍后我们可以在代码中调用(使用)它。下面显示了一个定义简单宏并在循环中使用它的示例。注意我们是如何将变量传递给宏来操作数据的。

{# Macro definition #}
{% macro bold_me(data) %}
    <b>{{ data }}</b>
{% endmacro %}

{# Invoke the macro #}
{% for value in data %}
    {{ bold_me(value) }}
{% endfor %}

导入

使用宏的最好方法之一是将它们放在一个单独的代码文件中，从而进一步增强可重用性。为了使用一个单独文件中的宏，我们使用了{% import ... %}构造，提供了要导入的文件的名称。下面显示了一个在单独的文件中导入先前定义的宏的示例。和 include 一样，这个文件必须在templates文件夹中。请注意，我们可以使用别名，并通过使用点符号来引用宏。

{% import 'utilities.html' as utils %}
...
{{ utils.bold_me(value) }}

扩展(继承)

我们可以通过继承(扩展)模板来使用模板的层次结构。当我们检查一个基本模板时，您已经看到了这一点。在这种情况下，我们使用{% extend ... %}构造，提供我们想要扩展的模板的名称。下面显示了上一个基本模板中的一个示例。

{% extends "base.html" %}

阻碍

块用于隔离执行和范围(对于变量)。每当我们想要隔离一组模板构造时，我们就使用块(想想代码块)。{% block ... %}构造与{% endblock %}构造一起用于定义块。这些构件允许您命名块。下面是一个例子。

{% block if_true %}
...
{% endblock if_true %}

环

循环是多次执行同一个块的一种方式。我们用{% for <variable> in <data_array> %}构造来做这件事。在这种情况下，循环将迭代数组，用数组的每个索引中的值替换<variable>中的值。这种结构非常适合遍历数组来创建表格、显示数据列表以及类似的演示活动。下面显示了一个用于构建表格的for循环。注意，我们使用了两个for循环:一个循环遍历名为columns的数组中的列，另一个循环遍历名为rows的数组中的行。

<table border="1" cellpadding="1" cellspacing="1">
  <tr>
    <td style="width:80px"><b>Action</b></td>
    {% for col in columns %}
      {{ col|safe }}
    {% endfor %}
  </tr>
  {% for row in rows %}
    <tr>
      <td><a href="{{ '/%s/%s'%(kind,row[0]) }}">Modify</a></td>
      {% for col in row[1:] %}
        <td> {{ col }} </td>
      {% endfor %}
    </tr>
  {% endfor %}
</table>

此时，您可能想知道列和行中的数据是如何到达模板的。调用render_template(功能。如果想要将数据传递给模板，只需在呈现模板时将数据列在参数中。在这种情况下，我们将按如下方式传递列和行。在这种情况下，row_data和col_data是在视图函数中定义的变量，并通过赋值传递给模板中的rows和columns变量。酷吧。

render_template("list.html", form=form, rows=row_data, columns=col_data)

条件式

条件语句或if语句(在 Jinja2 文档中称为测试)允许您在模板中做出决定。我们使用{% if <condition> %}构造，它以{% endif %}构造结束。如果您想要一个“else”，您可以使用{% else %}构造。此外，你可以用{% elif <condition> %}来连锁条件。您通常在条件中使用变量或表单元素，并且可以使用通用比较器(有关测试列表，请参见 http://jinja.pocoo.org/docs/2.10/templates/#builtin-tests )。

例如，您可能希望根据特定事件更改提交字段的标签。您可能希望定义一个提交按钮来添加或更新数据；当网页用于添加新的数据项时，文本应该显示为“add”，但是当您使用相同的网页更新数据时，我们希望文本显示为“update”这是为GET和POST请求(读和写)重用模板的关键之一。下面显示了以这种方式使用的条件的一个示例。

{% if form.create_button.label.text == "Update" %}
  {{ form.new_note.label }}
  {{ form.new_note(rows='2',cols='100') }}
{% endif %}

{% if form.del_button %}
  {{ form.del_button }}
{% endif %}

这个例子有两个条件。第一个示例演示如何检查窗体上标签的文本。注意，这里我们用form.create_button引用表单上的元素，这是我们在表单类中定义的字段类的名称，它在呈现模板之前被实例化(您将在后面的小节中看到如何做到这一点)。表单变量在render_template("book.html", form=form)调用中被传递给模板。在这种情况下，只有当按钮文本被设置为Update时，我们才显示new_note字段及其标签。

第二个例子显示了一个简单的测试，如果表单上的delete_button是活动的(没有隐藏或删除)，我们就显示它。这是一个如何显示可选提交字段的例子。

变量和变量过滤器

变量是保存数据值供以后处理的一种方式。变量最常见的用途是引用从视图函数传递到模板的数据(通过render_template()函数)。我们还可以在模板中使用变量来保存数据，比如计数器、for循环数据值等等。回想一下，我们用花括号{{ variable }}来引用变量，或者在for循环的情况下，它是在for循环结构中定义的。请注意，当在 HTML 标记中引用时，构造中的空格将被忽略。

您还可以在模板中使用过滤器来更改变量中的值。变量筛选器是一种以编程方式更改值的方法，以便在表示逻辑中使用。您可以更改大小写，删除空白，甚至去掉 HTML 标签或直接使用原始文本。在最后一种情况下，我们使用safe过滤器，它告诉模板使用文本，即使它有 HTML 标签。这有点棘手，因为它可能会为攻击打开方便之门，但是如果您使用 WTForms 的特殊安全特性(在下一节中显示)，这样做通常是可以的，但是要谨慎。表 8-3 显示了常用的可变过滤器。

表 8-3

可变过滤器

过滤器

描述

| | --- | --- | | capitalize | 将文本的第一个字符转换为大写 | | lower | 将文本转换为小写字符 | | safe | 呈现文本，不转义特殊字符 | | striptags | 从文本中删除 HTML 标签 | | title | 将字符串中的每个单词大写 | | trim | 删除前导和尾随空白 | | upper | 将文本转换为大写 |

小费

要更深入地了解 Jinja2 模板构造，请参见 http://jinja.pocoo.org /。

现在，您已经对模板的工作原理有了一个大致的了解，并且已经为库应用定义了一个基本模板，让我们看看如何使用这个基本模板来为我们的 web 页面形成 HTML 文件。正如你将看到的，它涉及到我们一直在讨论的三个概念；这些概念将结束我们关于 Flask 在构建网页并将其发送给客户端时的工作方式的讨论。在后面的小节中，您将看到如何从客户机获取数据。

使用模板的 HTML 文件

现在，您已经准备好了解如何显示我们在表单类中定义的字段类。让我们从演示如何在示例应用中为 item detail 视图(data)显示数据开始。我们从定义给视图函数的表单类和字段类开始，它呈现模板，最后是模板本身。

回想一下，表单类是我们定义一个或多个表单字段的地方。我们将使用这些字段类实例来访问视图函数和模板中的数据。清单 8-3 显示了项目细节视图的表单类。

class ItemForm(FlaskForm):
    row_id = HiddenField('Id')
    description = TextField('Description', validators=[
            Required(message=REQUIRED.format("Description")),
            Length(min=1, max=64, message=RANGE.format("Description", 1, 64))
        ])
    note = TextField( 'Note')
    create_button = SubmitField('Add')

Listing 8-3Item Form Class

form 类创建三个字段:一个用于隐藏字段(id)，一个用于项目描述(description)，另一个允许用户对项目进行注释(notes)。我们还有一个提交字段(create_button)用于提交(张贴)表单。

在视图函数中实例化表单数据之后，当呈现表单数据时，我们将表单数据传递给模板。清单 8-4 显示了列表项数据的查看功能。这里，我们首先实例化列表视图表单类，然后将其传递给模板。为了简洁起见，省略了与数据库代码模块接口的代码。

@app.route('/item', methods=['GET', 'POST'])
def item_view(row_id=None):
    operation = request.args.get("operation", "Add")
    row_id = request.args.get("row_id")
    # Get data from the form if present
    form_row_id = form.row_id.data
    form_description = form.description.data
    form_note = form.note.data
    form.create_button.label.text = operation
    # If the route with the variable is called, retrieve the data item
    # and populate the form.
    if row_id:
        # Read data here
    if request.method == 'POST':
        # First, determine if we must create, update, or delete when form posts.
        if form.create_button.data:
            if form.create_button.label.text == "Update":
                operation = "Update"
            elif form.create_button.label.text == "Delete":
                operation = "Delete"
        if form.validate_on_submit():
            # Get the data from the form here
            if operation == "Add":
                # Add a new item here
            elif operation == "Update":
                # Update the data here
            else:
                # Delete the item here
            return redirect('/')
        else:
            flash_errors(form)
    return render_template("item.html", form=form)

Listing 8-4Item View Function

这里我们看到了我们为视图定义的路线。我们还为请求设置了包含GET和POST的方法。注意，我们可以检查请求是否是一个POST(数据提交)。在这种情况下，我们可以从 form 类实例中检索数据，并将其保存到数据库中。当我们添加数据库功能时，您会看到更多。

最后，请注意，我们实例化了 publisher form 类(form)的一个实例，然后将它作为参数传递给render_template("item.html", form=form)调用。在这种情况下，我们现在渲染存储在templates文件夹中的item.html模板。

好了，现在我们有了表单类和视图函数。现在的焦点是当我们呈现 HTML 模板文件时会发生什么。清单 8-5 显示了列表项数据的 HTML 文件(模板)。

{% extends "base.html" %}
{% block title %}Shopping List{% endblock %}
{% block page_content %}
  <form method=post> {{ form.csrf_token }}
    <fieldset>
      <legend>Item View</legend>
      {{ form.hidden_tag() }}
      <div style=font-size:20pz; font-weight:bold; margin-left:150px;s>
        {{ form.description.label }} <br>
        {{ form.description(size=75) }} <br>
        {{ form.note.label }} <br>
        {{ form.note(size=75) }} <br><br>
        {{ form.create_button }}
      </div>
    </fieldset>
  </form>
{% endblock %}

Listing 8-5Item HTML File

模板从扩展(继承)我们之前讨论过的base.html模板文件开始。我们看到一个块定义了标题，另一个块定义了页面内容。在这个块中，我们看到如何定义页面上的字段，从表单类实例(form)中引用字段类实例。事实上，我们引用字段的标签以及数据。标签是在声明字段类时定义的，数据是存储值的地方。当我们想要填充一个表单(GET)时，我们将数据元素设置为值；当我们想要读取数据时(POST，我们引用数据元素。

还要注意，为了安全起见，我们添加了 CSRF 令牌，用form.hidden_tag()函数呈现隐藏字段，并包含提交字段(create_button)。

咻！这就是 Flask 呈现网页的方式。一旦您习惯了，这是一种很好的方式来分离几层功能，并使从用户那里获取数据或呈现给用户变得容易。如果您认为您只看到了示例应用的一小部分，那么您是对的。展示示例应用的这些部分是为了让您对未来有所了解。在本章的后面你会看到完整的应用代码。

现在，让我们看看如何在我们的应用中构建定制的错误处理程序，以及稍后如何将应用中的控制重定向到正确的视图函数。

错误处理程序

我提到过，可以为应用中的错误创建自己的错误处理机制。您应该考虑建立两个这样的错误机制:一个用于 404(未找到)错误，另一个用于 500(应用错误)。为了定义每一个，我们首先创建一个用@app.errorhandler(num)修饰的视图函数、一个视图函数和一个 HTML 文件。让我们看看每个例子。

未找到(404)错误

为了处理 404(未找到)错误，我们创建了一个带有特殊错误处理程序路由函数的视图函数，该函数呈现 HTML 文件。Flask 会自动将所有未找到的错误条件定向到此视图。下面显示了 404 未找到错误处理程序的视图函数。如您所见，这很简单:

@app.errorhandler(404)
def page_not_found(e):
    return render_template('404.html'), 404

相关的错误处理程序 HTML 代码在名为404.html的文件中，如下所示:

{% extends "base.html" %}
{% block title %}MyLibrary ERROR: Page Not Found{% endblock %}
{% block page_content %}
<div class="page-header">
    <h1>Page not found.</h1>
</div>
{% endblock %}

我们从base.html文件继承而来，因此生成的网页看起来与应用中的任何其他网页一样，并包含来自引导组件的菜单。我们还可以定义错误消息的文本和标题。随意修饰你自己的错误处理程序，让你的用户更感兴趣。⁷

应用(500)错误

为了处理 500 个(应用)错误，我们遵循与前面相同的模式。以下是应用错误的错误处理程序:

@app.errorhandler(500)
def internal_server_error(e):
    return render_template('500.html'), 500

相关的错误处理程序 HTML 代码在名为500.html的文件中，如下所示:

{% extends "base.html" %}
{% block title %}MyLibrary ERROR{% endblock %}
{% block page_content %}
<div class="page-header">
    <h1>OOPS! Application error.</h1>
</div>
{% endblock %}

我们从base.html文件继承而来，所以生成的 web 页面看起来和应用中的任何其他页面一样，包括来自 bootstrap 组件的菜单。

强烈建议所有 Flask 应用创建这些基本的错误处理程序。在开发应用时，您可能会发现应用错误处理程序非常有用。您甚至可以扩充代码，以提供要在网页中显示的调试信息。

重新寄送

此时，您可能想知道 Flask 应用如何以编程方式将执行从一个视图定向到另一个视图。答案是 Flask 中的另一个简单构造:重定向。我们使用带有 URL 的redirect()函数(从 Flask 模块导入)将控制重定向到另一个视图。例如，假设您有一个应用，根据用户点击的按钮(通过POST提交表单)，您希望显示不同的 web 页面。下面演示了如何使用redirect()功能来实现这一点:

if kind == 'book' or not kind:
    if request.method == 'POST':
        return redirect('book')
    return render_template("list.html", form=form, rows=rows,
                           columns=columns, kind=kind)
elif kind == 'author':
    if request.method == 'POST':
        return redirect('author')
    return render_template("list.html", form=form, rows=rows,
                           columns=columns, kind=kind)
elif kind == 'publisher':
    if request.method == 'POST':
        return redirect('publisher')
    return render_template("list.html", form=form, rows=rows,
                           columns=columns, kind=kind)

这里，我们在一个POST请求后有三个重定向。在每种情况下，我们都使用应用中定义的一个路由来告诉 Flask 调用相关的视图函数。这样，我们可以创建一个菜单或一系列提交字段，允许用户从一个页面移动到另一个页面。

redirect()函数需要一个有效的路径，在大多数情况下，它只是您在装饰器中提供的文本。但是，如果需要形成一个复杂的 URL 路径，可以在重定向之前使用url_for()函数来验证路由。如果您重组或更改路线，该功能还有助于避免断开链接。例如，您可以使用redirect(url_for("author"))来验证路线并为其形成一个 URL。

附加功能

Flask 的内容远不止你在这个速成班中看到的内容。以下是一些未讨论的主题，您可能有兴趣了解更多信息(这只是其中的一部分)。如果您对这些感兴趣，可以考虑在在线文档中查找它们。

应用和请求上下文:您可以使用变量来捕获应用上下文，比如会话、全局、请求等等。更多信息参见 http://flask.pocoo.org/docs/0.12/appcontext/ 。
Cookies :如果需要，你可以使用 Cookies。更多信息参见 http://flask.pocoo.org/docs/0.12/quickstart/#cookies 。
烧瓶时刻*—日期时间本地化*:如果需要进行日期时间本地化，请参见 https://github.com/miguelgrinberg/Flask-Moment 的烧瓶时刻扩展。

烧瓶审查:样品应用

现在，您已经对 Flask 有了一个简单的了解，让我们在深入到示例应用之前看看所有这些是如何工作的。本节以典型 Flask web 应用的基本布局形式回顾了您所学到的内容。在本章的后面，您将使用它作为编写示例应用的指南。不要太担心这段代码的执行，因为它并没有做多少事情，只是作为章节项目的一个开始。但是，它确实演示了如何将您所学的所有部分组合在一起，使 Flask web 应用在没有定义表单的情况下运行。

清单 8-6 显示了一个 Flask 应用的样例应用布局。花点时间通读一下。您应该可以找到我们到目前为止讨论过的所有主题，包括字段类、表单类和视图函数的占位符。

#
# Introducing MySQL InnoDB Cluster - Template
#
# This file contains a template for building Flask applications. No form
# classes, routes, or view functions are defined, but placeholders for each
# are defined in the comments.
#
# Dr. Charles Bell, 2018
#
from flask import Flask, render_template, request, redirect, flash
from flask_script import Manager
from flask_bootstrap import Bootstrap
from flask_wtf import FlaskForm
from wtforms import (HiddenField, TextField, TextAreaField, SelectField,
                     SelectMultipleField, IntegerField, SubmitField)
from wtforms.validators import Required, Length

#
# Set up Flask, Bootstrap, and security.
#
app = Flask(__name__)
app.config['SECRET_KEY'] = "He says, he's already got one!"
manager = Manager(app)
bootstrap = Bootstrap(app)

#
# Utility functions
#
def flash_errors(form):
    for error in form.errors:
        flash("{0} : {1}".format(error, ",".join(form.errors[error])))

#
# Customized fields for skipping prevalidation
#
<custom field classes go here>

#
# Form classes - the forms for the application
#
<form classes go here>

#
# Routing functions - the following defines the routing functions for the
# menu including the index or "home", book, author, and publisher.
#
<routing functions (view functions) go here>

#
# Error handling routes
#
@app.errorhandler(404)
def page_not_found(e):
    return render_template('404.html'), 404

@app.errorhandler(500)
def internal_server_error(e):
    return render_template('500.html'), 500

#
# Main entry
#
if __name__ == '__main__':
    manager.run()

Listing 8-6Sample Flask Application Template

请注意，在这个模板中有一样东西我们还没有谈到:效用函数。这些是你自己的函数来支持你的应用。您可以考虑在所有 Flask 应用中包含这样一个函数，它可以遍历表单上的错误，并在 flash 消息中显示它们。回想一下，flash 消息在网页上显示为弹出框。为了清楚起见，下面给出了效用函数。注意，我们使用了一个for循环来遍历表单实例的 errors 数组，闪烁每条消息。这允许您在网页上显示多条消息。

def flash_errors(form):
    for error in form.errors:
        flash("{0} : {1}".format(error, ",".join(form.errors[error])))

创建自己的 Flask 应用时，可以随意使用这个模板。我们还将在后面的部分中使用它来定义示例应用的用户界面。

小费

有关 Flask 以及如何使用它和它的相关包的更多信息，关于该主题的优秀参考是 Miguel Grinberg 的Flask Web Development:Developing Web Applications with Python，Second Edition(O ' Reilly Media 2018)。

既然您已经设置了 Flask 环境并发现了 Flask 及其扩展，那么让我们更详细地看看示例应用。

示例应用

因为我们想要测试我们部署的 InnoDB 集群，所以我们需要一个至少符合典型应用服务特征的应用。在这种情况下，我们将使用一个简单的 Python web 应用，该应用使用 Flask 来提供简单的数据。出于几个原因，我们尽可能保持简单。首先也是最重要的一点，这本书并没有探讨编写高可用性应用的每一个细节。相反，应用代码以简洁的快速入门指南的形式呈现。如果您需要帮助来使应用工作，并且上一节中提供的信息没有涵盖您的具体情况，请参考上一节中提供的 URL。

在本节中，我们将逐步介绍如何创建示例应用。我们将首先在集群上创建数据库，并创建一个库(代码模块)来对数据进行 CRUD 操作。然后，我们将继续讨论用户界面代码和使其工作的 HTML 文件。最后，我们用一个简短的执行示例来演示应用是如何工作的。

注意

您不需要理解这个应用的所有细微差别。在您建立了自己的开发环境之后，您可以用您的示例应用来代替这个环境。在任何情况下，应用连接参数都是相同或相似的。

但是，在开始之前，您需要启动并运行您的集群。如果将其关闭，请参见第 7 章的结尾，了解如何安全重启集群。如果您的集群处于离线状态，并且您不想启动它，您可以跳过下面的“数据库”部分，但是当集群处于在线状态并且准备就绪时，您需要返回到该部分。您还必须在应用服务器上安装、配置并运行路由，才能继续。

注意

要开发和使用示例应用，您必须运行集群，并在应用服务器上运行路由。

数据库ˌ资料库

我们将在应用中使用的数据库是一个简单的单个表，包含有限数量的列。再说一次，这不是一本关于数据库设计的书，所以我们宁可简单一些。精明的数据库开发者可能会找到改进设计的方法。除非这些欲望给你带来了一些困扰，否则我建议你在开始“修复”东西之前，坚持下去，看看应用是如何工作的。

让我们从在集群上创建数据库开始。

创建数据库

对于这一步，我们将使用 MySQL Shell 并通过路由连接到我们的读/写服务器。回想一下，路由运行在应用服务器上(cluster-rpi-app)。以下命令是一个示例，您可以使用它通过路由连接到读/写服务器:

 $ mysqlsh --sql root@cluster-rpi-app

您可以使用应用服务器进行连接，也可以使用台式计算机，只要它与您的集群连接在同一个网络上。如果您使用 PC，您可能需要通过 IP 地址(例如，192.168.42.240)访问应用服务器。同样，回想一下路由使用端口 6446 进行读/写路由(连接)。在我们连接到读/写服务器之前，让我们看一下数据库设计。

我们将创建的数据是一个简单的购物清单。它有一个用于存储唯一 ID(自动递增)的列，一个用于描述商品的列，另一个用于添加注释的列，以及一个我们可以用来指示商品是否被购买的列(比如在列表上勾掉商品)。我们将数据库命名为shopping，表命名为list。下面显示了创建数据库和表所需的 SQL 命令:

CREATE DATABASE shopping;
CREATE TABLE shopping.list (
  id int AUTO_INCREMENT PRIMARY KEY,
  description char(200),
  notes char(100),
  ticked bool default FALSE
);

好了，现在我们准备好连接到读/写服务器并创建数据库。清单 8-7 显示了运行前面的 SQL 命令来创建数据库的脚本。SQL 命令以粗体显示。

$ mysqlsh --sql root@cluster-rpi-app:6446
Creating a session to 'root@ cluster-rpi-app:6446'
Enter password: ****
Fetching schema names for autocompletion... Press ^C to stop.
Error during auto-completion cache update: The user specified as a definer ('mysql.infoschema'@'localhost') does not exist
Your MySQL connection id is 10 (X protocol)
Server version: 8.0.11 MySQL Community Server - GPL
No default schema selected; type \use <schema> to set one.
MySQL Shell 8.0.11

Copyright (c) 2016, 2018, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners

.

Type '\help' or '\?' for help; '\quit' to exit.

 MySQL  localhost:33060+ ssl  SQL > CREATE DATABASE shopping;
Query OK, 1 row affected (0.0391 sec)

 MySQL  localhost:33060+ ssl  SQL > CREATE TABLE shopping.list (
                                   ...   id int AUTO_INCREMENT PRIMARY KEY,
                                   ...   description char(200),
                                   ...   notes char(100),
                                   ...   ticked bool default FALSE
                                   ... );
Query OK, 0 rows affected (0.0437 sec)

Listing 8-7
Creating the Shopping List Database

好了，现在我们已经创建了数据库，让我们添加一些数据。在这里，我们将添加一些简单的测试数据。下面显示了可用于创建一些数据来测试应用的示例 SQL 语句:

INSERT INTO shopping.list VALUES (NULL, "Bagels", "Plain, of course.", NULL);
INSERT INTO shopping.list VALUES (NULL, "Jelly", "Grape, please!", NULL);
INSERT INTO shopping.list VALUES (NULL, "Milk", "2%", True);
INSERT INTO shopping.list VALUES (NULL, "Lunch meat", "Suprise me.", NULL);
INSERT INTO shopping.list VALUES (NULL, "Paper towels", "", NULL);

当我们仍然连接到读/写服务器时，我们可以运行这些 SQL 命令。下面显示了运行前面的 SQL 命令向数据库添加示例数据的脚本。SQL 命令以粗体显示:

MySQL  localhost:33060+ ssl  SQL > INSERT INTO shopping.list VALUES (NULL, "Bagels", "Plain, of course.", NULL);
Query OK, 1 row affected (0.0570 sec)

 MySQL  localhost:33060+ ssl  SQL > INSERT INTO shopping.list VALUES (NULL, "Jelly", "Grape, please!", NULL);
Query OK, 1 row affected (0.0056 sec)

 MySQL  localhost:33060+ ssl  SQL > INSERT INTO shopping.list VALUES (NULL, "Milk", "2%", True);
Query OK, 1 row affected (0.0073 sec)

 MySQL  localhost:33060+ ssl  SQL > INSERT INTO shopping.list VALUES (NULL, "Lunch meat", "Suprise me.", NULL);
Query OK, 1 row affected (0.0056 sec)

 MySQL  localhost:33060+ ssl  SQL > INSERT INTO shopping.list VALUES (NULL, "Paper towels", "", NULL);
Query OK, 1 row affected (0.0055 sec)

当我们仍然连接时，让我们运行一个查询来检索数据，只是为了检查它。下面显示了运行一个SELECT SQL 命令来检索表中所有行的结果:

 MySQL  localhost:33060+ ssl  SQL > SELECT * FROM shopping.list;
+----+--------------+-------------------+--------+
| id | description  | notes             | ticked |
+----+--------------+-------------------+--------+
|  1 | Bagels       | Plain, of course. |   NULL |
|  2 | Jelly        | Grape, please!    |   NULL |
|  3 | Milk         | 2%                |      1 |
|  4 | Lunch meat   | Suprise me.       |   NULL |
|  5 | Paper towels |                   |   NULL |
+----+--------------+-------------------+--------+
5 rows in set (0.0009 sec)

现在我们有了一些样本数据，让我们编写一个代码模块来使用 Python 中的数据库。

准备目录结构

在我们开始实现示例应用之前，我们需要创建几个文件夹(目录)。回想一下“Flask Primer”一节，我们需要文件夹来包含.html文件(表单模板)。我们还将把与 MySQL 接口的代码放在一个名为database的文件夹中。下面显示了建议的目录结构。您可以随意命名该根。例如，你可以把它命名为shopping。

root folder (e.g. shopping)
  |
  +-- database
  |
  +-- templates

创建数据库库

常见的做法是创建一个单独的代码模块，其中包含与数据库(或任何此类数据存储)交互的代码。我们将为示例应用这样做。在这种情况下，我们将创建一个名为shopping_lib.py的文件，并将其放在名为database的文件夹中。

注意

您还需要创建一个名为__init__.py的空文件。这是 Python 在database目录中定位模块所必需的。

在这一节中，我们总结了类和方法，而不是详细解释库中的每一行代码，将代码本身的理解留在后面的练习中。然而，我们将检查处理高可用性方面的代码的一些关键部分。

让我们从课程开始。有两个类:一个名为Library的通用类和一个名为ShoppingList的通用类。Library类用于通过路由创建和管理读写连接。ShoppingList类实现了对数据库中数据的 CRUD 操作。我们使用Library类创建一个连接，并将其传递给ShoppingList类来访问数据。让我们看看每个类的方法。

表 8-4 显示了Library类的方法。这里不应该有任何意外，但是我们将在本节的后面讨论connect()方法和连接标准。

表 8-4

库类的方法

方法

描述

| | --- | --- | --- | | __init__(self) | | 构造函数。 | | connect(self, read_write=False) | | 通过路由建立连接。如果read_write设置为True，则默认使用读/写端口或只读端口。 | | get_connection(self) | 连接类别 | 检索当前连接。 | | is_connected(self) | 布尔代数学体系的 | 如果连接处于活动状态，则返回True。 | | disconnect(self) | | 断开与服务器的连接。 | | sql(self, query_str, fetch=True, buffered=False) | 结果集或游标 | 执行查询并返回任何结果。 | | get_list(self, all=True) | 结果集 | 检索表格中的所有行，或者如果all设置为False，则只检索那些未被选择的行。 |

表 8-5 显示了ShoppingList类的方法。同样，这里不应该有任何意外，因为这些方法对于实现 CRUD 操作的类来说是典型的。此外，每种方法都设计为连接到数据库，执行操作，然后断开连接。这有助于确保在 CRUD 操作请求之间发生故障转移事件时，我们能够获得有效的连接。

表 8-5

ShoppingList 类的方法

方法

必需的参数

描述

| | --- | --- | --- | | def __init__(self, library) | library | 构造函数。需要库类的实例。 | | create(self, description, note) | description | 在表中创建一行。 | | read(self, rowid) | rowid | 返回表中 id = rowid 的行。如果找不到匹配项，则返回 None。 | | update(self, rowid, description, note) | rowid, Description | 更新用 id = rowid 指定的行的数据。 | | update_purchased(self, rowid, purchased=1) | rowid | 为 id = rowid 的表中的行设置 Purchased 列。True是默认值，但是如果您为 purchase d传递 False，它将清除该行的 Purchased 列。 | | delete(self, rowid) | rowid | 删除表中 id = rowid 的行。 |

您可能想知道我们如何提供连接信息，如用户 ID、密码和主机名。虽然这不是生产应用的推荐做法，但是我们将数据放在库代码中。在代码的顶部，我们为读/写端口和只读端口定义了常量。我们还定义了一个值，用于通过路由重新建立连接的最大重试次数。这是必要的，因为如果连接失败(集群中有故障转移事件)，我们必须在路由重新连接后重试连接以重新建立连接:

RW_PORT = 6446
RO_PORT = 6447
MAX_RETRY = 6

我们使用字典来存储用户 ID、密码和主机。我们将默认端口设置为只读端口。我们可以用connect()方法覆盖它。

self.config = {
    'user': 'root',
    'password': '<secret>',
    'host': 'cluster-rpi-app',
    'port': RO_PORT,
    'database': None,
}

我们来看一下connect()方法。下面显示了该方法的完整代码。请注意，我们有一个参数，如果没有提供，它将确保我们始终使用只读连接。如果我们通过True，该方法将连接到读/写连接。这是一个如何使用单一方法来有选择地选择连接路径的示例——写入数据或读取数据。

def connect(self, read_write=False):
    attempts = 0
    while attempts < MAX_RETRY:
        self.config['port'] = (RO_PORT, RW_PORT)[read_write]
        try:
            self.db_conn = mysql.connector.connect(**self.config)
            break
        except mysql.connector.Error as err:
            print("Connection failed. Error = {0} Retrying.".format(err))
        attempts += 1
        time.sleep(1)
    if attempts >= MAX_RETRY:
       self.db_conn = None
       raise mysql.connector.Error("Connection timeout reached.")

请注意，该方法还实现了一个用于重试连接的循环。我们通过在操作前后连接和断开ShoppingList类中的 CRUD 方法，减少了大量重试的需要。但是，在集群变得不可访问的情况下，这里仍然需要重试循环。

现在，让我们看看数据库库的完整代码。回想一下，我们将这段代码放在一个名为shopping_lib.py的文件中，该文件放在database文件夹中。数据库库是用模块顶部声明的 SQL 字符串编写的，后面是两个类。清单 8-8 显示了购物清单数据库的完整代码。为了简洁起见，省略了注释。

import mysql.connector
import time

RW_PORT = 6446
RO_PORT = 6447
MAX_RETRY = 6  # Maximum times to attempt a reconnect should connection fail

ALL_ITEMS = """
    SELECT * FROM shopping.list
    ORDER BY description
"""
READ_ITEM = """
    SELECT * FROM shopping.list
    WHERE rowid = '{0}'
"""
UNCHECKED_ITEMS = """
    SELECT * FROM shopping.list
    WHERE purchased = 0
    ORDER BY description
"""
INSERT_ITEM = """
    INSERT INTO shopping.list (description, note) VALUES ('{0}','{1}')
"""
GET_LASTID = "SELECT @@last_insert_id"
UPDATE_ITEM = """
    UPDATE shopping.list
    SET description = '{1}', note = '{2}'
    WHERE rowid = '{0}'
"""
UPDATE_PURCHASED = """
    UPDATE shopping.list
    SET purchased = {1}
    WHERE rowid = '{0}'
"""
DELETE_ITEM = """
    DELETE FROM shopping.list WHERE rowid = '{0}'
"""

class ShoppingList(object):
    def __init__(self, library):
        self.library = library

    def create(self, description, note):
        assert description, "You must supply a description for a new item."
        self.library.connect(True)
        query_str = INSERT_ITEM
        last_id = None

        try:
            self.library.sql(query_str.format(description, note))
            last_id = self.library.sql(GET_LASTID)
            self.library.sql("COMMIT")
        except Exception as err:
            print("ERROR: Cannot add item: {0}".format(err))
        self.library.disconnect()
        return last_id

    def read(self, rowid):
        assert rowid, "You must supply a rowid."
        self.library.connect()
        query_str = READ_ITEM.format(rowid)
        results = self.library.sql(query_str)
        self.library.disconnect()
        return results

    def update(self, rowid, description, note):
        assert rowid, "You must supply a rowid."
        assert description, "You must supply a description for a new item."
        self.library.connect(True)
        query_str = UPDATE_ITEM
        try:
            self.library.sql(query_str.format(rowid, description, note))
            self.library.sql("COMMIT")
        except Exception as err:
            print("ERROR: Cannot update list item: {0}".format(err))
        self.library.disconnect()

    def update_purchased(self, rowid, Purchased=1):
        assert rowid, "You must supply a rowid."
        self.library.connect(True)
        query_str = UPDATE_PURCHASED
        try:
            self.library.sql(query_str.format(rowid, Purchased))
            self.library.sql("COMMIT")
        except Exception as err:
            print("ERROR: Cannot update list item: {0}".format(err))
        self.library.disconnect()

    def delete(self, rowid):
        assert rowid, "You must supply a rowid."
        self.library.connect(True)
        query_str = DELETE_ITEM.format(rowid)
        try:
            self.library.sql(query_str)
            self.library.sql("COMMIT")
        except Exception as err:
            print("ERROR: Cannot delete item: {0}".format(err))
        self.library.disconnect()

class Library(object):
    def __init__(self):
        self.config = {
            'user': 'root',
            'password': '<secret>',
            'host': 'cluster-rpi-app',
            'port': RO_PORT,
            'database': None,
        }

        self.db_conn = None

    def connect(self, read_write=False):
        attempts = 0
        while attempts < MAX_RETRY:
            self.config['port'] = (RO_PORT, RW_PORT)[read_write]
            try:
                self.db_conn = mysql.connector.connect(**self.config)
                break
            except mysql.connector.Error as err:
                print("Connection failed. Error = {0} Retrying.".format(err))
            attempts += 1
            time.sleep(1)
        if attempts >= MAX_RETRY:
           self.db_conn = None
           raise mysql.connector.Error("Connection timeout reached.")

    def get_connection(self):
        return self.db_conn

    def is_connected(self):
        return (self.db_conn and (self.db_conn.is_connected()))

    def disconnect(self):
        try:
            self.db_conn.disconnect()
        except:
            pass

    def sql(self, query_str, fetch=True, buffered=False):
        # If we are fetching all, we need to use a buffered
        if fetch:
            cur = self.db_conn.cursor(buffered=True)
        else:
            cur = self.db_conn.cursor(raw=True)

        try:
            cur.execute(query_str)
        except Exception as err:
            cur.close()
            print("Query error. Command: {0}:{1}".format(query_str, err))
            raise

        # Fetch rows (only if available or fetch = True).
        if cur.with_rows:
            if fetch:
                try:
                    results = cur.fetchall()
                except mysql.connector.Error as err:
                    print("Error fetching all query data: {0}".format(err))
                    raise
                finally:
                    cur.close()
                return results
            else:
                # Return cursor to fetch rows elsewhere (fetch = false).
                return cur
        else:
            return cur

    def get_list(self, all=True):
        self.connect()

        try:
            if all:
                results = self.sql(ALL_ITEMS)
            else:
                results = self.sql(UNCHECKED_ITEMS)
        except Exception as err:
            print("ERROR: {0}".format(err))
            raise
        self.disconnect()
        return results

Listing 8-8Shopping List Database Library

好了，现在让我们看看应用的用户界面。

用户界面

在深入研究代码之前，让我们看看 web 表单的呈现。默认视图显示表中的所有行，而不管商品是否被标记为已购买。图 8-2 显示了应用的主视图。该列表表示数据的读取操作。我们还将看到更新和删除操作的读取操作(我们在更新或删除之前读取数据并显示它)。

img/460910_1_En_8_Fig2_HTML.jpg

图 8-2

主表单-列表(默认)

该视图有三个按钮:“新建”向列表中添加一个新项目,“全部显示”显示表中的所有行,“刷新”隐藏表中选择了“已购买”列的行。在这个视图中，如果用户为几个项目选择了 Purchased 列，然后单击 Refresh，列表将更新为只显示未选中的行。单击“全部显示”按钮将显示所有行。还要注意，我们将更新和删除操作作为链接放在列表中每一行的旁边。这允许用户选择要更新或删除的行。

项目视图表单可重复用于创建、更新和删除操作。我们重用了同一个 HTML 文件，只改变了提交按钮的标签(以及操作)。具体来说，我们使用 New 创建行，Update 更新行，Delete 删除行。

当用户点击 New 按钮时，我们显示项目视图的新版本，如图 8-3 所示。该表单允许用户添加描述(必填)和注释(可选)，然后单击 add 将项目添加到列表中。添加(创建)项目后，视图返回到列表视图。

img/460910_1_En_8_Fig3_HTML.jpg

图 8-3

项目视图(新)

当用户点击列表中项目旁边的更新链接时，我们显示项目视图的更新版本，如图 8-4 所示。该表单允许用户更改描述(必填)和注释(可选)，然后单击更新来更改数据。更新(创建)项目后，视图返回到列表视图。

img/460910_1_En_8_Fig4_HTML.jpg

图 8-4

项目视图(更新)

当用户点击列表中项目旁边的删除链接时，我们显示项目视图的删除版本，如图 8-5 所示。该表单允许用户查看数据，然后单击删除来删除该行。移除项目后，视图返回到列表视图。

img/460910_1_En_8_Fig5_HTML.jpg

图 8-5

项目视图(更新)

在下面的部分中，您将发现用户界面元素的顺序与前面讨论的模板相同。唯一的例外是我们没有任何自定义字段类，所以我们将跳过这一部分。

如果您想跟随代码，打开一个名为shopping_list.py的文件，从文件的顶部开始，包含以下代码部分。将此文件保存在应用文件夹的根目录下(例如，shopping)。

注意

接下来的部分用一般的术语描述代码，但是不要绝望。如果您是 Python 编程的新手，请花点时间通读代码。除了导入部分，代码易于阅读和理解。

进口科

文件的顶部是我们放置所有导入语句的地方。这允许 Python 找到并包含应用所需的库。在这种情况下，有一长串与烧瓶相关的进口产品。下面显示了示例应用所需的导入:

from flask import Flask, render_template, request, redirect, flash
from flask_script import Manager
from flask_bootstrap import Bootstrap
from flask_wtf import FlaskForm
from wtforms import (HiddenField, TextField, SelectField,
                     SelectMultipleField, IntegerField, SubmitField)
from wtforms.validators import Required, Length

接下来，我们导入之前创建的名为Library()的数据库库，并定义几个字符串来简化验证器的定义:

from database.shopping_lib import Library, ShoppingList

REQUIRED = "{0} field is required."
RANGE = "{0} range is {1} to {2} characters."

接下来是初始化部分。这里，我们初始化我们在教程中学到的 Flask 组件，包括Manager()和Bootstrap()库:

app = Flask(__name__)
app.config['SECRET_KEY'] = "He says, he's already got one!"
manager = Manager(app)
bootstrap = Bootstrap(app)

最后，我们可以添加一行代码来初始化数据库库:

library = Library()

实用功能

我们需要的实用程序函数是前面描述的收集 Flask flash 错误的函数。下图显示了flash_errors()功能:

def flash_errors(form):
    for error in form.errors:
        flash("{0} : {1}".format(error, ",".join(form.errors[error])))

表单类

在 form classes 部分，我们定义了用于将 HTML 文件中的控件与填充数据的视图函数链接起来的方法。回想一下用户界面的介绍，我们有两个表单:默认的列表视图和条目细节视图。让我们看看名为ListForm()的列表视图的表单类。这里，我们看到表单中添加了三个字段:New、Show All和Refresh。

class ListForm(FlaskForm):
    submit = SubmitField('New')
    show_all = SubmitField('Show All')
    hide_checked = SubmitField('Refresh')

接下来，我们看到名为ItemForm()的条目视图的表单类。这里，我们有一个隐藏字段Id，一个用于描述和注释的文本字段。最后，我们有一个名为Add的提交字段。回想一下，我们将在创建、更新和删除操作中重用这个表单。

class ItemForm(FlaskForm):
    row_id = HiddenField('Id')
    description = TextField('Description', validators=[
            Required(message=REQUIRED.format("Description")),
            Length(min=1, max=64, message=RANGE.format("Description", 1, 64))
        ])
    note = TextField( 'Note')
    create_button = SubmitField('Add')

路由功能

路由功能是实现用户界面的流控制或执行路径的地方。回想一下，路由函数如此命名是因为我们在代码中定义了 Flask 将根据提交的 URL 重定向(路由)执行的位置。

路由功能通常会很快变得复杂。这是因为它们通常被编写为支持两个或更多操作以及GET和POST操作。因此，我们经常看到代码看起来杂乱无章。但是，如果仔细观察，您会看到一个守卫(if语句)，它重定向POST操作的执行。读取路由功能代码的方法是假设所有代码都用于GET操作(因为GET通常在POST之前或之后)，其中POST操作码与保护符分开。不用担心；这在你通读代码后会更清楚。

有两个主要的路由功能。一个是默认的，在这里我们显示总列表。另一个是 item view route，它为创建、更新和删除操作显示项目的详细信息。我们先来看列表路由函数。

列表路由函数被命名为shopping_list()。这段代码有点长，因为我们混合了几个操作。事实上，我们有所有四个 CRUD 操作，你会看到每个操作在代码中的位置。创建、更新和删除操作非常简单，因为每当用户单击这些按钮和链接时，我们都会将代码重定向(路由)到 item routing 函数。但是，如果单击了 Show All 或 Refresh 按钮，我们必须做更多的工作—要么显示(读取)所有行，要么只显示没有勾选 purchased 列的行。清单 8-9 显示了列表视图路由功能的完整代码。

#
# Shopping List
#
# This is the default page for "home" and listing rows in the database.
#
@app.route('/', methods=['GET', 'POST'])
def shopping_list(row_id=None):
    rows = []
    columns = []
    form = ListForm()
    if request.method == 'POST':
        if form.submit.data:
            return redirect('item')
        elif form.hide_checked.data:
            # returns list of all checkboxes
            checkboxes = request.form.getlist('checkboxes')
            # returns a list of values that were checked
            list_row_ids = request.form.getlist('row_ids')
            for list_row_id in list_row_ids:
                shopping_list_db = ShoppingList(library)
                purchased_value = (0, 1)[list_row_id in checkboxes]
                shopping_list_db.update_purchased(list_row_id, purchased_value)
                print(">>> Setting purchased = {1} for rowid = {0}.".format(list_row_id, purchased_value))
            rows = library.get_list(False)
        else:
            rows = library.get_list()
    else:
        # Default is to get all items
        rows = library.get_list()
    columns = (
        '<td style="width:200px">Description</td>',
        '<td style="width:200px">Note</td>',
        '<td style="width:80px">Purchased?</td>',
    )
    return render_template("list.html", form=form, rows=rows,
                           columns=columns)

Listing 8-9List View Routing Function

需要特别注意的一点是列表中列的定义方式。注意，在代码中，我们使用 HTML 代码作为列列表中的字符串。这是我们在 Flask 应用中编写列表时可以使用的一个好技巧。花一些时间通读代码。再次强调，没有必要理解所有的细微差别；该示例仅用于测试集群，但是如果您想了解更多关于编写 Flask 的内容，该示例可以帮助您实现这一点。

另一个名为item_view()的路由函数用于条目视图，我们允许用户通过首先显示数据来创建一个新条目或者更新或删除一个现有条目。因为我们有三个操作要实现，所以这个函数的代码有点长。为清楚起见，添加了行号。

我们先讨论读操作。在函数的顶部，我们看到了建立数据库库类实例的代码(ShoppingList)。之后，我们捕获表单中已经存在的任何数据。如果 URL 包含表中某一行的 ID，我们就读取数据并在表单中显示出来。我们在第 14–20 行看到了这一点。

在下一段代码中，我们检查POST操作。这里，我们显示数据并等待提交操作。POST部分从第 21 行开始。我们做的第一件事是尝试确定我们将要允许哪些数据库操作。我们通过检查提交按钮的标签来了解这一点。回想一下，我们在视图函数中将标签设置为添加、更新或删除。默认值是 add，我们在第 03 行检查它是否保存到名为operation的变量中。我们检查提交按钮的标签，并将结果保存在第 23–27 行代码的operation变量中。

接下来，我们看到添加、更新和删除操作的代码，我们将在后面讨论。清单 8-10 显示了项目视图功能的完整代码。

01 @app.route('/item', methods=['GET', 'POST'])
02 def item_view(row_id=None):
03     operation = request.args.get("operation", "Add")
04     row_id = request.args.get("row_id")
05     shopping_list_db = ShoppingList(library)
06     form = ItemForm()
07     # Get data from the form if present
08     form_row_id = form.row_id.data
09     form_description = form.description.data
10     form_note = form.note.data
11     form.create_button.label.text = operation
12     # If the route with the variable is called, retrieve the data item
13     # and populate the form.
14     if row_id:
15         data = shopping_list_db.read(row_id)
16         if data == []:
17             flash("Item not found!")
18         form.row_id.data = row_id
19         form.description.data = data[0][1]
20         form.note.data = data[0][2]
21     if request.method == 'POST':
22         # First, determine if we must create, update, or delete when form posts.
23         if form.create_button.data:
24             if form.create_button.label.text == "Update":
25                 operation = "Update"
26             elif form.create_button.label.text == "Delete":
27                 operation = "Delete"
28         if form.validate_on_submit():
29             # Get the data from the form here
30             if operation == "Add":
31                 try:
32                     shopping_list_db.create(form_description, form_note)
33                     flash("Added.")
34                 except Exception as err:
35                     flash(err)
36             elif operation == "Update":
37                 try:
38                     print(">>> {0}".format(form.row_id.data))
39                     shopping_list_db.update(form_row_id, form_description, form_note)
40                     flash("Updated.")
41                 except Exception as err:
42                     flash(err)
43             else:
44                 try:
45                     shopping_list_db.delete(form_row_id)
46                     flash("Deleted.")
47                 except Exception as err:
48                     flash(err)
49             return redirect('/')
50         else:
51             flash_errors(form)
52     return render_template("item.html", form=form)

Listing 8-10Item View Routing Function

第 30–35 行显示了添加操作。这里，我们从表单中检索数据，并使用shopping_list_db.create()方法将其保存到数据库中。注意，我们将代码放在了一个try块中，这允许我们捕捉任何错误。这是一种常见的做法，有助于捕捉错误并通过 Flask flash 机制显示出来。

第 36–42 行显示了更新操作。这里，我们从表单中获取数据，并使用shopping_list_db.update()方法更新数据库中的行。

第 44–48 行显示了删除操作。我们使用shopping_list.delete()方法从数据库中删除该行。

哇，对于这样一个简单的应用来说，代码太多了，不是吗？现在您明白了为什么我们让示例应用尽可能小了。即便如此，一个典型的基于 web 的应用(Flask 应用)需要的代码比您想象的要多一些。我们快完成了。让我们看看代码的其余部分。

错误处理功能

下一节有两个额外的路由函数用于处理错误。我们有一个用于页面未找到错误，另一个用于应用的一般错误。下面显示了两条路由的代码:

@app.errorhandler(404)
def page_not_found(e):
    return render_template('404.html'), 404

@app.errorhandler(500)
def internal_server_error(e):
    return render_template('500.html'), 500

主要著录

最后，我们实现主入口代码，它只是调用 Flask manager 类的run()方法。我们在它前面放置了一个保护(if语句)来确保它只执行一次，当代码作为主入口运行时(不是导入的)。下面显示了主入口部分的代码:

if __name__ == '__main__':
    manager.run()

这就是应用代码。现在，让我们通过查看所需的 HTML 文件来完成代码。

HTML 文件

示例应用的 HTML 文件中没有秘密。下面列出了应用所需的 HTML 文件。我们已经看到了错误处理和基本 HTML 文件的内容。回想一下，我们将 HTML 文件放在名为templates的文件夹中:

404.html:未发现错误
500.html:一般应用错误
base.html:基础模板
item.html:物品详细信息
list.html:购物清单明细

因为这些文件是基本的 Flask 模板代码(Jinja2 ),所以我们不会详细研究它们。相反，我们展示它们是为了完成对代码的遍历，而将理解留给以后的练习。

我们先来看一下list.html文件。这个文件被list_view()函数用来呈现应用的默认视图。清单 8-11 显示了列表 HTML 文件(模板)的代码。

{% extends "base.html" %}
{% block title %}Shopping List Query Results{% endblock %}
{% block page_content %}
  <legend>My Shopping List</legend>
  <form method=post> {{ form.csrf_token }}
    <fieldset>
      {{ form.submit }} {{ form.show_all }} {{ form.hide_checked }} <br><br>
    </fieldset>
    <table border="1" cellpadding="1" cellspacing="1">
      <tr>
        <td style="width:120px"><b>Actions</b></td>
        {% for col in columns %}
          {{ col|safe }}
        {% endfor %}
      </tr>
      {% for row in rows %}
        <input type="hidden" name="row_ids" value="{{row[0]}}">
        <tr>
          <td>
            <a href="{{ '/item?operation=Update&row_id=%s'%(row[0]) }}">Update</a>
            <label>  </label>
            <a href="{{ '/item?operation=Delete&row_id=%s'%(row[0]) }}">Delete</a>
          </td>
          <td> {{ row[1] }} </td>
          <td> {{ row[2] }} </td>
          <td>
            <div align="center">
              {% if row[3] == 1 %}
                <input type="checkbox" name="checkboxes" value="{{row[0]}}" checked >
              {% else %}
                <input type="checkbox" name="checkboxes" value="{{row[0]}}" >
              {% endif %}
            </div>
          </td>
        </tr>
      {% endfor %}
    </table>
  </form>
  <br>
{% endblock %}

Listing 8-11List HTML Template

模板中需要注意的一点是我们为更新和删除操作定义链接的方式。这是一个在列表视图中添加链接的便利技巧。很好。此外，请注意，代码的后面是一个如何在列表中添加和填充复选框的示例——知道这一点也很好。

另一个 HTML 文件是item.html文件。您在本章前面的“使用模板的 HTML 文件”一节中看到了这个文件。如果您想再次查看文件，请参考该部分。

就这样！这是示例应用的所有代码和支持文件。现在，让我们看看如何运行它并显示一些数据。

运行示例应用

要运行示例应用，必须将所有代码放在磁盘上的正确位置。请参考前面的“准备目录结构”一节，以确保您已经创建了正确的目录。如果您在启动应用时遇到问题，并且所有的 Flask 库都已正确安装，那么您可能在目录中放错了一个文件。

您还需要确保集群已经启动并正在运行，并且已经创建了数据库和样本数据。如果您一直在学习本章，您应该已经完成了这些任务。

当我们运行示例应用时，我们将从终端运行它，就像我们对 Flask primer 中的示例所做的那样。在这种情况下，我们传入选项runserver，并用选项-h将主机设置为应用服务器的 IP 地址。下面显示了如何启动应用的示例。注意，您需要在应用文件夹的根目录下运行这个命令(这个文件夹就是shopping_list.py所在的文件夹)。要停止 web 服务器，请在启动它的终端中按 Ctrl+C。

$ python3 ./shopping_list.py runserver -h 192.168.42.240

要连接到应用，请使用您的浏览器并在 URL 输入框中输入http://<IP>:5000(其中<IP>是您选择的 IP 地址)。注意，:5000是 Flask web 服务器的默认端口。这将引导您的浏览器到应用服务器上的 Flask web 服务器，并显示初始表单(列表视图)，如图 8-6 所示。在本例中，我们为应用服务器使用了 IP 地址 192.168.42.123。

img/460910_1_En_8_Fig6_HTML.jpg

图 8-6

通过应用服务器连接到应用

当您从终端启动应用时，您将看到一系列输出消息。每当浏览器连接到 web 服务器时，您都会看到一条消息以及诊断消息。下面显示了您应该在终端(控制台)中看到的内容的示例。请注意，Flask 中有一些消息解释了 web 服务器的情况，后面还有一些附加消息。

$python3 ./shopping_list.py runserver -h 192.168.42.240
 * Serving Flask app "shopping_list" (lazy loading)
 * Environment: production
   WARNING: Do not use the development server in a production environment.
   Use a production WSGI server instead.
 * Debug mode: off
 * Running on http://192.168.42.240:5000/ (Press CTRL+C to quit)
192.168.42.240 - - [27/May/2018 16:46:34] "GET / HTTP/1.1" 200 -
>>> Setting purchased = 1 for rowid = 2.
>>> Setting purchased = 0 for rowid = 3.
>>> Setting purchased = 1 for rowid = 1.
192.168.42.240 - - [27/May/2018 16:47:47] "POST / HTTP/1.1" 200 -
192.168.42.240 - - [27/May/2018 16:47:49] "GET /item?operation=Update&row_id=3 HTTP/1.1" 200 -
>>> 3
192.168.42.240 - - [27/May/2018 16:48:04] "POST /item?operation=Update&row_id=3 HTTP/1.1" 302 -
192.168.42.240 - - [27/May/2018 16:48:04] "GET / HTTP/1.1" 200 -
192.168.42.240 - - [27/May/2018 16:48:12] "POST / HTTP/1.1" 302 -
192.168.42.240 - - [27/May/2018 16:48:12] "GET /item HTTP/1.1" 200 -
192.168.42.240 - - [27/May/2018 16:48:48] "GET /item HTTP/1.1" 200 -
192.168.42.240 - - [27/May/2018 16:48:57] "POST /item HTTP/1.1" 302 -
192.168.42.240 - - [27/May/2018 16:48:57] "GET / HTTP/1.1" 200 -

还要注意，我们有几种类型的消息，包括来自代码本身的消息。例如，Setting purchased在shopping_list()路由函数中被写入日志。如果您想了解这是如何实现，请查看代码。

好了，现在我们已经让应用工作了，让我们做一些实验，看看当坏事情发生在我们集群中的服务器上时会发生什么。

使用应用测试集群

因此，让我们测试一下新的开发集群。让我们在模拟故障期间测试我们的应用。我们将模拟两种类型的故障:一种是读/写服务器(主服务器)离线；在另一种情况下，当前使用的只读服务器脱机。幸运的是，集群中任何服务器的丢失都是罕见的事件。尽管如此，看看 InnoDB 集群和应用如何处理事件还是很有趣的。我们将在本节中探讨这两种场景。

场景:读/写(主)离线

在这个场景中，我们通过在应用运行时断开以太网电缆来禁用读/写服务器；我们破坏了服务器的网络功能。如果您选择使用 Wi-Fi 而不是以太网，并且您想要运行这个场景，您可能需要关闭机器或者终止 MySQL 服务器进程。

那么，我们如何知道哪个服务器是读/写服务器呢？回想一下，我们可以通过 MySQL Shell 简单地使用这些命令来查找读/写服务器，这是首选方法:

 MySQL  cluster-rpi2:3306 ssl  Py > cluster = dba.get_cluster('RPI_Cluster')
 MySQL  cluster-rpi2:3306 ssl  Py > cluster.status()
...
            "cluster-rpi4:3306": {
                "address": "cluster-rpi4:3306",
                "mode": "R/W",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            }
...

这里，我们在这个例子中看到，cluster-rpi4是读/写服务器。准备就绪后，启动应用，然后拔下以太网电缆。

接下来，尝试在应用中添加一个新项目。当应用通过路由重试失败的连接时，您可能会看到轻微的延迟。当路由重新连接到新的读/写服务器时，应用操作将完成。那么，除了轻微的延迟，我们如何知道集群自愈了呢？

我们可以通过 shell 查看集群状态，但是当我们检查路由的日志时，可以清楚地看到事件已经发生。下面显示了一个示例摘录。请注意显示cluster-rpi4丢失并替换为作为读/写服务器的cluster-rpi3的事件。酷。

...
2018-05-14 21:28:28 metadata_cache INFO [72eff430] Metadata for cluster 'RPI_Cluster' has 1 replicasets:
2018-05-14 21:28:28 metadata_cache INFO [72eff430] 'default' (4 members, single-master)
2018-05-14 21:28:28 metadata_cache INFO [72eff430]     cluster-rpi1:3306 / 33060 - role=HA mode=n/a
2018-05-14 21:28:28 metadata_cache INFO [72eff430]     cluster-rpi2:3306 / 33060 - role=HA mode=RO
2018-05-14 21:28:28 metadata_cache INFO [72eff430]     cluster-rpi4:3306 / 33060 - role=HA mode=RW
2018-05-14 21:28:28 metadata_cache INFO [72eff430] Replicaset 'default' has a new Primary cluster-rpi4:3306
2018-05-14 21:28:28 metadata_cache INFO [72eff430]     cluster-rpi3:3306 / 33060 - role=HA mode=RO
2018-05-14 21:28:29 routing INFO [724ff430] Retrying connection for 'default' after possible failover
...

现在，插回以太网电缆，然后用 MySQL Shell 打开到活动服务器的连接，并发出cluster.rejoin_instance()方法。稍等片刻，然后检查状态以查看集群自我修复。下面显示了cluster-rpi4服务器的更新状态。请注意，它已作为只读服务器返回到群集。不错。

 MySQL  cluster-rpi2:3306 ssl  Py > cluster.rejoin_instance('root@cluster-rpi1:3306')
 MySQL  cluster-rpi2:3306 ssl  Py > cluster.status()
...
            "cluster-rpi4:3306": {
                "address": "cluster-rpi4:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            },
...

现在，让我们看看当我们失去一个只读服务器时会发生什么。

场景:只读(辅助)脱机

这个例子需要更多的工作。这里，我们需要找到路由要读取哪个服务器。这可能很棘手，取决于列表中的下一台机器是哪一台。为了简单起见，我们已经使用默认路由策略配置了路由，因此我们应该能够预测哪个服务器是读取队列中的“下一个”。我们将通过在数据库代码中添加一个print()语句来报告连接的主机名，从而稍微欺骗一下

这个场景的设置要求集群启动时所有四台服务器都在运行并加入集群。我们将使用应用服务器，因此您现在可以登录到该机器。如果路由正在运行，您可以停止它，因为我们将截断日志，以便更容易找到示例消息。

此外，在该场景的演示中，读/写服务器是cluster-rpi1。但是，您的集群可能为读/写服务器选择了不同的机器，您可能会在演示中看到略有不同的输出。

好了，让我们首先将下面一行代码(以粗体显示)添加到database/shopping_lib.py中Library类的connect()方法的末尾。这将打印出我们所连接的服务器的主机名。确保缩进与if语句匹配，而不是该方法的最后一行，如下所示:

...
if attempts >= MAX_RETRY:
   self.db_conn = None
   raise mysql.connector.Error("Connection timeout reached.")

print(">>> Hostname =", self.sql("SHOW VARIABLES LIKE 'report_host'")[0][1])

接下来，让我们截断路由日志。如果路由正在运行，您可以停止它。如果您从命令行启动它，您可以使用ps a命令找到进程 ID，然后用sudo kill -9 <id>终止它。这不会损坏路由。停止后，使用以下命令删除日志文件:

$ sudo rm /usr/local/mysql/var/log/mysqlrouter/mysqlrouter.log

接下来，我们可以用下面的命令启动我们的应用。让您用来运行此命令的终端保持打开状态，以便您可以看到显示的消息。

$ python ./shopping_list.py runserver -h 192.168.42.240

应用启动后，打开浏览器并通过 URL http://192.168.42.240:5000连接。你会看到应用默认页面，如图 8-7 所示。

img/460910_1_En_8_Fig7_HTML.jpg

图 8-7

购物清单应用

请注意“全部显示”按钮。我们将使用这个按钮来测试场景。该按钮将通过只读端口(6447)连接到路由，并从数据库中检索所有行。因为没有缓存任何东西，所以每次单击按钮时都会连接。

如果您现在使用以下命令查看路由日志，您将在顶部附近看到消息，路由在此连接到集群并建立了其连接队列。例如，下面显示了本演示中的集群将读/写服务器作为cluster-rp1，将只读服务器作为cluster-rpi2-4。您可能需要按几次空格键来查找数据。按 Q 退出more实用程序。

$ sudo more /usr/local/mysql/var/log/mysqlrouter/mysqlrouter.log
...
2018-05-28 18:46:07 metadata_cache INFO [75c40430]     cluster-rpi1:3306 / 33060 - role=HA mode=RW
2018-05-28 18:46:07 metadata_cache INFO [75c40430]     cluster-rpi2:3306 / 33060 - role=HA mode=RO
2018-05-28 18:46:07 metadata_cache INFO [75c40430]     cluster-rpi3:3306 / 33060 - role=HA mode=RO
2018-05-28 18:46:07 metadata_cache INFO [75c40430]     cluster-rpi4:3306 / 33060 - role=HA mode=RO

现在，请点击“全部显示”按钮三次。然后检查启动应用的终端窗口。您应该注意到，应用会报告每次单击按钮时所连接的主机。例如，下面显示了启动应用，然后单击按钮四次的结果:

* Running on http://192.168.42.240:5000/ (Press CTRL+C to quit)
('>>> Hostname =', u'cluster-rpi2')
192.168.42.240 - - [28/May/2018 18:46:21] "POST / HTTP/1.1" 200 -
('>>> Hostname =', u'cluster-rpi3')
192.168.42.240 - - [28/May/2018 18:46:22] "POST / HTTP/1.1" 200 -
('>>> Hostname =', u'cluster-rpi4')
192.168.42.240 - - [28/May/2018 18:46:23] "POST / HTTP/1.1" 200 -
('>>> Hostname =', u'cluster-rpi2')
192.168.42.240 - - [28/May/2018 18:46:24] "POST / HTTP/1.1" 200 -
('>>> Hostname =', u'cluster-rpi3')
192.168.42.240 - - [28/May/2018 18:46:25] "POST / HTTP/1.1" 200 –

我们在这里看到的是一些有趣的东西。路由将连接指向cluster-rpi2，然后是cluster-rpi3，然后是cluster-rpi4。然后它重复这个序列。为什么呢？因为默认情况下，路由使用循环策略在只读服务器之间分配读数。

现在，让我们来看看我们演示中的疯狂科学家部分。转到您的集群，断开cluster-rpi2的以太网电缆。等待大约 30 秒，然后再次检查路由日志。您应该会发现一条消息，说明路由检测到一个变化，并且它将cluster-rpi2的状态标记为n/a，因为它不再可用。如果您查看集群状态，您会看到机器被标记为MISSING。以下显示了路由日志中应包含的内容示例:

2018-05-28 18:47:03 metadata_cache INFO [72eff430] Changes detected in cluster 'RPI_Cluster' after metadata refresh
2018-05-28 18:47:03 metadata_cache INFO [72eff430] Metadata for cluster 'RPI_Cluster' has 1 replicasets:
2018-05-28 18:47:03 metadata_cache INFO [72eff430] 'default' (4 members, single-master)
2018-05-28 18:47:03 metadata_cache INFO [72eff430]     cluster-rpi1:3306 / 33060 - role=HA mode=RW
2018-05-28 18:47:03 metadata_cache INFO [72eff430]     cluster-rpi2:3306 / 33060 - role=HA mode=n/a
2018-05-28 18:47:03 metadata_cache INFO [72eff430]     cluster-rpi3:3306 / 33060 - role=HA mode=RO
2018-05-28 18:47:03 metadata_cache INFO [72eff430]     cluster-rpi4:3306 / 33060 - role=HA mode=RO

现在试试这个应用，点击几次 Show All 按钮。您应该在运行应用的终端上看到几个连接，但是您应该注意到cluster-rpi2不在其中。应用将继续运行，但是cluster-rpi2不会是您用来读取数据的机器之一。下面显示了一个输出示例:

('>>> Hostname =', u'cluster-rpi3')
192.168.42.240 - - [28/May/2018 18:47:10] "POST / HTTP/1.1" 200 -
('>>> Hostname =', u'cluster-rpi4')
192.168.42.240 - - [28/May/2018 18:47:17] "POST / HTTP/1.1" 200 -

现在，让我们更进一步。让我们断开cluster-rpi4的以太网电缆。如果查看路由日志，您会发现另一个元数据刷新事件，如下所示:

2018-05-28 18:47:36 metadata_cache INFO [72eff430] Changes detected in cluster 'RPI_Cluster' after metadata refresh
2018-05-28 18:47:36 metadata_cache INFO [72eff430] Metadata for cluster 'RPI_Cluster' has 1 replicasets:
2018-05-28 18:47:36 metadata_cache INFO [72eff430] 'default' (4 members, single-master)
2018-05-28 18:47:36 metadata_cache INFO [72eff430]     cluster-rpi1:3306 / 33060 - role=HA mode=RW
2018-05-28 18:47:36 metadata_cache INFO [72eff430] Replicaset 'default' has a new Primary cluster-rpi1:3306 [4127c169-520f-11e8-a834-b827ebcb9200].
2018-05-28 18:47:36 metadata_cache INFO [72eff430]     cluster-rpi2:3306 / 33060 - role=HA mode=n/a
2018-05-28 18:47:36 metadata_cache INFO [72eff430]     cluster-rpi3:3306 / 33060 - role=HA mode=RO
2018-05-28 18:47:36 metadata_cache INFO [72eff430]     cluster-rpi4:3306 / 33060 - role=HA mode=n/a

此时，如果您单击几次 Show All 按钮，您应该仍然会看到应用刷新，但是现在它只使用cluster-rpi3进行读取。如果您断开cluster-rpi4的以太网电缆并立即尝试应用，您可能会遇到应用捕获路由连接错误的情况。下面显示了您将在应用中看到的消息示例。回想一下，应用将重试，所以它将继续运行，因为从技术上讲，我们仍然有一个可行的只读服务器。下面显示了发生此事件时您应该看到的错误消息和恢复消息的示例(为简洁起见，删除了一些消息):

('>>> Hostname =', u'cluster-rpi4')
192.168.42.240 - - [28/May/2018 18:46:59] "POST / HTTP/1.1" 200 -
Connection failed. Error = 2003: Can't connect to remote MySQL server for client connected to '192.168.42.240:6447' Retrying.
('>>> Hostname =', u'cluster-rpi4')
192.168.42.240 - - [28/May/2018 18:47:20] "POST / HTTP/1.1" 200 -
----------------------------------------
Exception happened during processing of request from ('192.168.42.240', 37546)
..
error: [Errno 32] Broken pipe
----------------------------------------
('>>> Hostname =', u'cluster-rpi3')
192.168.42.240 - - [28/May/2018 18:47:20] "POST / HTTP/1.1" 200 -

如果这看起来像天书 Python 喷涌，那就 ok 了。它来自 Python，这是 Python 交流网络错误的正常方式。重要的消息是最后两行，它显示我们能够重新连接和检索数据。这是一个你可以在应用中改进的地方，如果你想扩展它的话。

所以现在我们的集群只剩下两台机器，这不是一个理想的状态。我们需要重新连接丢失的服务器。继续连接cluster-rpi2和cluster-rpi4的以太网电缆。给他们一些时间重新联系；然后启动 MySQL Shell，连接到cluster-rpi1。我们应该首先获取集群，然后显示状态，以验证两个服务器是否缺失。在状态中需要特别注意的是，集群报告OK_NO_TOLERANCE，这意味着它不能容忍另一个服务器出现故障。我们用cluster.rejoin_instance()方法重新加入服务器。清单 8-12 显示了一段摘录，其中丢失的服务器被重新连接。

 MySQL  cluster-rpi1:3306 ssl  Py > cluster = dba.get_cluster()
 MySQL  cluster-rpi1:3306 ssl  Py > cluster.status()
{
    "clusterName": "RPI_Cluster",
    "defaultReplicaSet": {
        "name": "default",
        "primary": "cluster-rpi1:3306",
        "ssl": "REQUIRED",
        "status": "OK_NO_TOLERANCE",
        "statusText": "Cluster is NOT tolerant to any failures. 2 members are not active",
        "topology": {
            "cluster-rpi1:3306": {
                "address": "cluster-rpi1:3306",
                "mode": "R/W",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            },
            "cluster-rpi2:3306": {
                "address": "cluster-rpi2:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "(MISSING)"
            },
            "cluster-rpi3:3306": {
                "address": "cluster-rpi3:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            },
            "cluster-rpi4:3306": {
                "address": "cluster-rpi4:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "(MISSING)"
            }
        }

    },
    "groupInformationSourceMember": "mysql://root@cluster-rpi1:3306"
}

 MySQL  cluster-rpi1:3306 ssl  Py > cluster.rejoin_instance('root@cluster-rpi2:3306')
Rejoining the instance to the InnoDB cluster. Depending on the original
...
The instance 'cluster-rpi2:3306' was successfully rejoined on the cluster.
 MySQL  cluster-rpi1:3306 ssl  Py > cluster.rejoin_instance('root@cluster-rpi4:3306')
Rejoining the instance to the InnoDB cluster. Depending on the original
...
The instance 'cluster-rpi4:3306' was successfully rejoined on the cluster.
 MySQL  cluster-rpi1:3306 ssl  Py > cluster.status()
{
    "clusterName": "RPI_Cluster",
    "defaultReplicaSet": {
        "name": "default",
        "primary": "cluster-rpi1:3306",
        "ssl": "REQUIRED",
        "status": "OK",
        "statusText": "Cluster is ONLINE and can tolerate up to ONE failure.",
        "topology": {
            "cluster-rpi1:3306": {
                "address": "cluster-rpi1:3306",
                "mode": "R/W",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            },

            "cluster-rpi2:3306": {
                "address": "cluster-rpi2:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            },
            "cluster-rpi3:3306": {
                "address": "cluster-rpi3:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            },
            "cluster-rpi4:3306": {
                "address": "cluster-rpi4:3306",
                "mode": "R/O",
                "readReplicas": {},
                "role": "HA",
                "status": "ONLINE"
            }
        }
    },
    "groupInformationSourceMember": "mysql://root@cluster-rpi1:3306"
}

Listing 8-12Rejoining Instances to the Cluster

好了，集群恢复正常了。如果我们现在再单击几次按钮，我们会看到路由已经恢复了服务器，并且正在将连接重定向到这些服务器。以下是您在运行应用的终端中应该看到的内容的示例:

('>>> Hostname =', u'cluster-rpi2')
192.168.42.240 - - [28/May/2018 18:49:56] "POST / HTTP/1.1" 200 -
('>>> Hostname =', u'cluster-rpi3')
192.168.42.240 - - [28/May/2018 18:49:56] "POST / HTTP/1.1" 200 -
('>>> Hostname =', u'cluster-rpi4')
192.168.42.240 - - [28/May/2018 18:49:57] "POST / HTTP/1.1" 200 -

如果您现在查看路由日志，您将看到另一个元数据刷新事件，显示已修复的集群:

2018-05-28 18:49:44 metadata_cache INFO [72eff430]     cluster-rpi1:3306 / 33060 - role=HA mode=RW
2018-05-28 18:49:44 metadata_cache INFO [72eff430]     cluster-rpi2:3306 / 33060 - role=HA mode=RO
2018-05-28 18:49:44 metadata_cache INFO [72eff430]     cluster-rpi3:3306 / 33060 - role=HA mode=RO
2018-05-28 18:49:44 metadata_cache INFO [72eff430]     cluster-rpi4:3306 / 33060 - role=HA mode=RO

如果您曾经对路由以及只读服务器如何处理故障转移有任何疑问，这个演示应该可以打消这些疑问。

注意

如果我们禁用剩余的只读服务器，应用将会停止。尽管路由允许在读/写端口(6446)上进行读取，但应用被设计为仅连接到只读端口(6447)。因此，有可能建立一个最后的连接尝试，将读取重定向到读/写端口。但是，这不是最佳做法，因为我们通常将读取和写入分开。

扩展示例应用

就像一个努力在不使事情过于复杂的情况下交流关键方面的例子一样，本章中的示例高可用性应用在实际功能上是有限的。但是，如果您喜欢这个应用，或者看到可以用它做进一步实验的方法，您可能想探索一些东西。下面是您可能要考虑的示例应用改进建议的简短列表，按复杂性递增的顺序列出:

改进应用的错误处理。
尽管不是最佳实践，但是如果只读连接反复失败，可以将只读连接重定向到读/写服务器(通过路由的端口)。
添加通过电子邮件将列表发送给他人的功能。
添加处理多个列表的功能。
将列表转换为文档存储，允许您存储每个项目的附加信息。
修改应用以允许多个用户存储他们自己的列表。
在开发多用户功能时，允许用户对其他人进行只读访问。
结合扫描功能，读取产品上的 UPC 标签，以将项目添加到列表中或在列表上勾掉项目。

摘要

构建高可用性应用需要解决与典型的多用户应用相同的所有问题。让高可用性应用变得更加困难的是，当服务器离线时，必须处理故障。幸运的是，InnoDB 集群与 MySQL 路由的结合使这变得更加容易。事实上，最大的挑战是构建到数据库(集群)的连接，以便在出现错误时重试。精明的企业应用开发者会告诉你这是他们一直在做的事情。

在这一章中，我们使用 Flask 和 Python 开发了一个简单的基于 web 的高可用性示例应用。尽管该应用缺乏真正的多用户应用的复杂性，但该示例有助于测试 InnoDB Cluster 和试验 InnoDB Cluster(和路由)从故障转移事件中恢复的方式。

您看到了如何通过路由连接到集群，以及如何隔离我们的数据库连接，以便它们在出现错误时重试。您还看到了一种最小化连接保持打开时间的技术:我们只在需要执行操作时打开连接，然后在操作完成时关闭它(断开连接)。最后，您看到了一个来自路由的日志示例，此时读/写服务器出现故障，集群恢复。您已经看到了使用该应用进行的演示。

下一章将介绍保持 InnoDB 集群健康运行和高可用性所需的各种管理任务。正如你将看到的，不需要做太多，但是管理任务的简化并不意味着我们在维护时可以不小心！

Footnotes [1](#Fn1_source)

有经验的开发者知道，错误处理代码通常比实现应用功能所需的代码要长。因为这是在受控情况下使用的示例，所以为了简洁起见，省略了错误处理。

PyPI 也被称为奶酪店，这是对来自巨蟒剧团 ( https://en.wikipedia.org/wiki/Cheese_Shop_sketch )的奶酪店小品的引用。

我发现在输入数据时重定向特别烦人，因为当你返回页面时它经常会丢失。请不要使用这种方法。

如果您为了更好的安全性而锁定了浏览器，允许弹出窗口可能会有问题。

很少有人会用“代码”这个词来描述模板构造，尽管这个词并不准确，但是如果有助于您学习如何使用 Jinja2 模板，那么将它们视为类似代码的组件是可以的。

随着年龄的增长，你越来越经常地阅读代码并问:“这是谁写的？”可悲的是，往往是你自己的代码！这里或那里的一些评论将有助于记住你在做什么(以及为什么)。

GitHub 上有一个很好的定制错误处理程序的例子。他们有一个自定义的背景和样式表，让其他网站无聊的 404 错误相形见绌。

那些像我一样有强迫症的人知道这是什么感觉。
