八、将您的 Raspberry Pi 变成数据库服务器

既然您已经知道了什么是传感器网络，甚至如何使用 Arduino 和 Raspberry Pi 构建传感器节点，那么是时候用您的 Raspberry Pi 做一些真正酷的事情了。上一章讨论了存储传感器数据的各种方法。最可靠和最通用的方法之一是将您的传感器数据存储在数据库中。本章探索了如何使用 Raspberry Pi 作为数据库服务器。

虽然这一直是从旧版本的 2B 板开始的树莓 Pi 的一个选项，但现在树莓 Pi 4B 板出来了，它甚至更是一个选项。他们有足够的处理能力和更多的内存来处理繁重的数据库工作。酷！

您从简单介绍 MySQL 开始，然后开始在 Raspberry Pi 上运行 MySQL。如果你有安装和使用 MySQL 的经验，你可以跳到“构建一个 Raspberry Pi MySQL 服务器”一节。

什么是 MySQL？

MySQL 是世界上最受欢迎的开源数据库系统，原因有很多。首先，它是开源的，这意味着任何人都可以免费使用它来完成各种各样的任务。 ² 最棒的是，MySQL 被包含在许多平台仓库中，使其易于获取和安装。如果你的平台在资源库中没有包含 MySQL(比如 aptitude)，可以从 MySQL 网站( http://dev.mysql.com )下载。

甲骨文公司拥有 MySQL。Oracle 通过收购 Sun Microsystems 获得了 MySQL，Sun Microsystems 从其原始所有者 MySQL AB 获得了 MySQL。尽管担心会出现相反的情况，但 Oracle 通过继续投资于新功能的演进和开发以及忠实地维护其开源遗产，表现出了对 MySQL 的出色管理。尽管 Oracle 也提供 MySQL 的商业许可——就像它以前的所有者过去做的那样——MySQL 仍然是开源的，每个人都可以使用。

What is Open Source? Is it Really Free?

开源软件是从对公司财产心态的有意识抵制中成长起来的。在为麻省理工工作时，自由软件运动之父理查德·斯托尔曼抵制了软件私有(封闭)的趋势，离开了麻省理工，创办了 GNU (GNU 的非 Unix)项目和自由软件基金会(FSF)。

斯托曼的目标是重建一个合作的开发者社区。然而，他有先见之明，意识到这个系统需要版权许可来保证某些自由。(有些人把斯托曼对版权的理解称为“左版权”，因为它保障了自由，而不是限制了自由。)为了解决这个问题，斯托曼创建了 GNU 公共许可证(GPL)。GPL 是一个巧妙的法律许可作品，它允许代码不受限制地被复制和修改，规定衍生作品(修改后的副本)必须在与原始版本相同的许可下发布，没有任何附加限制。

自由软件运动有一个问题。自由一词旨在保证使用、修改和发布的自由；这并不意味着“没有成本”或“免费到一个好的家。”为了消除这种误解，开放源码倡议(OSI)成立了，后来采用并推广了“开放源码”一词来描述 GPL 许可证所保证的自由。有关开源软件的更多信息，请访问 www.opensource.org 。

MySQL 在你的系统上作为后台进程运行(或者作为前台进程运行，如果你从命令行 ³ )。像大多数数据库系统一样，MySQL 支持结构化查询语言(SQL)。您可以使用 SQL 创建数据库和对象(使用数据定义语言[DDL])，写入或更改数据(使用数据操作语言[DML])，以及执行各种命令来管理服务器。

要发出这些命令，必须首先连接到数据库服务器。MySQL 提供了一个客户端应用程序，使您能够连接到服务器并在其上运行命令。该应用程序被命名为 MySQL Shell ( mysqlsh)，与旧客户端相比有许多改进，包括更好的界面以及 SQL、Python 和 JavaScript 模式。如果你过去用过 MySQL，你可能会对老一点的 MySQL 客户端(mysql)比较熟悉，也可以用，但是 MySQL Shell 就好用多了。请参阅 MySQL Shell 的在线参考手册( https://dev.mysql.com/doc/mysql-shell/8.0/en/ )以了解更多关于如何使用它的信息，但是那些使用过旧客户端的人或者跟随教程的人会很快上手。

Tip

在 Raspberry Pi 上工作时最好使用旧的mysql客户端，因为它需要的编译和安装步骤更少，但是您可以在 Raspberry Pi 上构建和安装 MySQL Shell。

如果您还没有安装 MySQL Shell，请访问 https://dev.mysql.com/downloads/shell/ 并下载，然后安装在您的系统上。对于 macOS 和 Linux，请遵循您用于任何其他软件的特定于平台的安装过程。对于 Windows，您可以下载单独的 MySQL Shell 安装(.msi)或者下载 Windows Installer，其中包含所有 MySQL 应用程序、工具和驱动程序。在这种情况下，您只需在安装开始时选择想要的组件。

当然，你还需要访问运行在某个地方的 MySQL 服务器。好消息是你可以在你的电脑上安装它！只需从 https://dev.mysql.com/downloads/mysql/ 网站(社区版)下载正确的安装程序，安装在你的系统上即可。它非常容易安装，但如果你想要一步一步的指导，请参见在线参考手册获得帮助( https://dev.mysql.com/doc/refman/8.0/en/ )。

一旦 MySQL Shell 安装到您的系统上，您就可以启动它，如清单 8-1 所示，该清单显示了前面讨论的每种类型命令的示例。请注意，这些命令在旧客户端中的工作方式是相同的。

$ mysqlsh --uri root@localhost:33060
Please provide the password for 'root@localhost:33060':
Save password for 'root@localhost:33060'? [Y]es/[N]o/Ne[v]er (default No): y
MySQL Shell 8.0.18

Copyright (c) 2016, 2019, Oracle and/or its affiliates. All rights reserved.
Oracle is a registered trademark of Oracle Corporation and/or its affiliates.
Other names may be trademarks of their respective owners.

Type '\help' or '\?' for help; '\quit' to exit.
Creating a session to 'root@localhost:33060'
Fetching schema names for autocompletion... Press ^C to stop.
Your MySQL connection id is 8 (X protocol)
Server version: 8.0.18 MySQL Community Server – GPL

> CREATE DATABASE testme;
Query OK, 1 row affected (0.0012 sec)

> CREATE TABLE testme.table1 (sensor_node char(30), sensor_value int, sensor_event timestamp);
Query OK, 0 rows affected (0.0059 sec)

> INSERT INTO testme.table1 VALUES ('living room', 23, NULL);
Query OK, 1 row affected (0.0051 sec)

> SELECT ∗ FROM testme.table1;
+-------------+--------------+--------------+
| sensor_node | sensor_value | sensor_event |
+-------------+--------------+--------------+
| living room |           23 | NULL         |
+-------------+--------------+--------------+
1 row in set (0.0003 sec)

> SET @@global.server_id = 111;
Query OK, 0 rows affected (0.0002 sec)

> \q
Bye!

Listing 8-1Commands Using the MySQL Shell

如果您还没有使用过 MySQL Shell，请看看我是如何启动这个 Shell 的。注意，我以不同的格式输入了用户凭证，这非常直观，比单独的选项要简单一些。还要注意，shell 允许我保存密码，以便以后更快地登录。很好！

在本例中，您看到 DML 以CREATE DATABASE和CREATE TABLE语句的形式出现，DDL 以INSERT和SELECT语句的形式出现，还有一个简单的管理命令来设置全局服务器变量。接下来，创建一个数据库和一个表来存储数据，在表中添加一行，最后检索表中的数据。

MySQL 中有很多可用的命令。幸运的是，你只需要掌握几个比较常见的。以下是您最常使用的命令。<>中包含的部分表示用户提供的命令组件，而[...]表示需要额外的选项:

Tip

必须用分号(;或\G结束每个命令。

• CREATE DATABASE <database_name>:创建数据库

• USE <database>:设置默认数据库

• CREATE TABLE <table_name> [...]:创建一个表格或结构来存储数据

• INSERT INTO <table_name> [...]:向表格中添加数据

• UPDATE [...]:更改特定行的一个或多个值

• DELETE FROM <table_name> [... ]:从表格中删除数据

• SELECT [...]:从表格中检索数据(行)

虽然这个列表只是一个简短的介绍，并不像一个完整的语法指南，但有一个很好的在线参考手册，它非常详细地解释了每个命令(以及更多)。当你对 MySQL 有任何疑问时，你应该参考在线参考手册。你可以在 https://dev.mysql.com/doc/refman/8.0/en/ 找到它。

如果您认为 MySQL 不仅仅是几个简单的命令，那么您绝对是正确的。尽管 MySQL 易于使用且启动时间快，但它是一个成熟的关系数据库管理系统(RDBMS)。比你在这里看到的要多得多。有关 MySQL 的更多信息，包括所有高级特性，请参见参考手册。

MYSQL—What Does it Mean?

MySQL 这个名字是一个专有名称和一个缩写的组合。SQL 是结构化查询语言。“我的部分”不是所有格形式——它是一个名称。在这种情况下，My 是创始人的一个女儿的名字。至于发音，MySQL 专家发音为“My-S-Q-L”而不是“my sequel”事实上，一个精明的 MySQL 用户的标志在于他们对产品的正确发音。

MySQL 入门

既然您已经知道了 MySQL 是什么以及它是如何使用的，那么在开始构建您的第一个数据库服务器之前，您需要对 RDBMSs 和 MySQL 有更多的了解。本节讨论 MySQL 如何存储数据(以及存储在哪里)，如何与其他系统通信，以及管理新 MySQL 服务器所需的一些基本管理任务。

Note

我将这些信息作为 MySQL 的教程或入门介绍。在后面的小节中，您将在 Raspberry Pi 上安装 MySQL。

但是首先，让我们回顾一下什么是关系数据库系统以及它为什么重要。

什么是关系数据库管理系统？

RDBMS 是一种基于数据关系模型的数据存储和检索服务，由 E. F. Codd 于 1970 年提出。这些系统是结构化数据的标准存储机制。大量的研究致力于改进 Codd 提出的基本模型，正如 C. J. Date 在数据库关系模型:回顾和分析中所讨论的。 ⁴ 这种理论和实践的演变最好地记录在第三个宣言中。 ⁵

关系模型是存储库(数据库)的直观概念，可以通过使用一种称为查询语言的机制来检索、更新和插入数据，从而方便地查询存储库。关系模型已经被许多厂商实现，因为它具有完善的系统理论、坚实的数学基础和简单的结构。最常用的查询机制是 SQL，它类似于自然语言。虽然关系模型中不包括 SQL，但它提供了关系模型在 RDBMSs 中的实际应用的一个组成部分。

数据被表示为关于特定事件或实体的相关信息(属性或列)。属性值集以元组的形式形成(有时称为记录或行)。元组存储在具有相同属性集的表中。然后，表可以通过键、属性和元组的约束与其他表相关。

表可以有称为索引的列的特殊映射，允许您以特定的顺序读取数据。索引对于快速检索与索引列的值相匹配的行也非常有用。

现在我们已经了解了一些理论，让我们看看 MySQL 是如何存储我们的数据的。

MySQL 存储数据的方式和位置

MySQL 数据库系统通过一种有趣的编程隔离机制存储数据，这种机制称为存储引擎，由处理程序接口控制。处理程序接口允许在 MySQL 服务器中使用可互换的存储组件，以便解析器、优化器和各种组件可以使用公共机制在磁盘上存储数据时进行交互。这也称为可插拔存储引擎。 ⁶ 虽然 MySQL 支持几种存储引擎，但默认的存储引擎被称为 InnoDB，这是一种事务存储引擎。

这对你意味着什么？这意味着您可以选择不同的数据存储机制，但对于大多数应用程序，您不需要更改存储引擎。如果您确实想更改存储引擎，可以在下面的代码示例所示的CREATE TABLE语句中指定存储引擎。请注意命令中的最后一行:这是如何指定存储引擎的。去掉这个子句会导致 MySQL 使用默认的存储引擎(InnoDB)。

CREATE TABLE `books` (
  `ISBN` varchar(15) DEFAULT NULL,
  `Title` varchar(125) DEFAULT NULL,
  `Authors` varchar(100) DEFAULT NULL,
  `Quantity` int(11) DEFAULT NULL,
  `Slot` int(11) DEFAULT NULL,
  `Thumbnail` varchar(100) DEFAULT NULL,
  `Description` text
) ENGINE=MyISAM;

太好了。现在，MySQL 上存在哪些存储引擎？您可以通过发出以下命令来发现支持哪些存储引擎。如你所见，有很多可供选择。我将介绍一些可能与传感器网络规划相关的内容。

> SELECT engine, support, transactions FROM information_schema.engines;
+--------------------+---------+--------------+
| engine             | support | transactions |
+--------------------+---------+--------------+
| ARCHIVE            | YES     | NO           |
| BLACKHOLE          | YES     | NO           |
| MRG_MYISAM         | YES     | NO           |
| FEDERATED          | NO      | NULL         |
| MyISAM             | YES     | NO           |
| PERFORMANCE_SCHEMA | YES     | NO           |
| InnoDB             | DEFAULT | YES          |
| MEMORY             | YES     | NO           |
| CSV                | YES     | NO           |
+--------------------+---------+--------------+
9 rows in set (0.0005 sec)

通用存储引擎

从 5.6 版本开始，MySQL 默认使用 InnoDB 存储引擎。以前的版本默认使用 MyISAM。InnoDB 是一个完全事务性的，ACID ⁷ 存储引擎。事务是一批语句，在将任何更改写入磁盘之前，这些语句必须全部成功。典型的例子是银行转账。如果您考虑一个需要从一个帐户中扣除一笔金额，然后将该金额存入另一个帐户以完成资金转移的系统，您不会希望第一个帐户成功，第二个帐户失败，反之亦然！

将语句包装在一个事务中可以确保在所有语句都正确无误地完成之前，不会将任何数据写入磁盘。在这种情况下，事务由 BEGIN 语句指定，并以保存更改的COMMIT或撤销更改的ROLLBACK结束。InnoDB 将其数据存储在一个文件中(还有一些用于管理索引和事务的附加文件)。

MyISAM 存储引擎针对读取进行了优化。MyISAM 作为默认引擎已经有一段时间了，并且是第一批可用的存储引擎之一。事实上，服务器的很大一部分是专用于支持 MyISAM 的。它与 InnoDB 的不同之处在于，它不支持事务，并且以索引顺序访问方法格式存储数据。这意味着它支持快速索引。如果您不需要事务，并且希望能够移动或备份单个表，那么您应该选择 MyISAM 而不是 InnoDB。

您可能需要考虑的另一个存储引擎是归档，尤其是对于传感器网络。该引擎不支持删除(但是您可以删除整个表),并且针对磁盘上的最小存储进行了优化。很明显，如果你在一个像 Raspberry Pi 这样的小系统上运行 MySQL，最小化磁盘使用可能是一个目标。无法删除数据可能会限制更高级的应用，但大多数传感器网络只是存储数据，很少删除数据。在这种情况下，您可以考虑使用归档存储引擎。

还有 CSV 存储引擎(其中 CSV 代表逗号分隔值)。此存储引擎创建文本文件，以纯文本形式存储数据，其他应用程序(如电子表格应用程序)可以读取这些数据。如果您将传感器数据用于统计分析，CSV 存储引擎可能会使获取数据的过程更容易。

我的数据存储在哪里？

那么这些数据都在哪里呢？如果您查询 MySQL 服务器并发出命令SHOW VARIABLES LIKE 'datadir';，您会看到所有存储引擎用来存储数据的磁盘位置的路径。对于 InnoDB，这是位于数据目录中的磁盘上的一个文件。InnoDB 也创建一些管理文件，但是数据存储在单个文件中。对于除 NDB 和内存之外的大多数其他存储引擎，表的数据存储在 data 目录下一个以数据库名称命名的文件夹中。清单 8-2 给出了一个例子。数据库文件夹以粗体显示。为了简洁起见，省略了一些文件。

Tip

当您第一次使用 sudo 时，您需要输入 root 用户的密码。

> SHOW VARIABLES LIKE 'datadir';
+---------------+------------------------+
| Variable_name | Value                  |
+---------------+------------------------+
| datadir       | /usr/local/mysql/data/ |
+---------------+------------------------+
1 row in set (0.0037 sec)
> \q
Bye!

$ sudo ls -lsa /usr/local/mysql/data
total 336248
    0 drwxr-x---   12 _mysql  _mysql       384 Nov  4 16:28 #innodb_temp
    0 drwxr-x---   30 _mysql  _mysql       960 Nov  4 17:05 .
    0 drwxr-xr-x   17 root    wheel        544 Nov  4 16:28 ..
    8 -rw-r-----    1 _mysql  _mysql        56 Nov  4 16:28 auto.cnf
    8 -rw-r-----    1 _mysql  _mysql       665 Nov  4 16:28 binlog.000001
  264 -rw-r-----    1 _mysql  _mysql     84608 Nov  4 17:05 binlog.000002
    8 -rw-r-----    1 _mysql  _mysql        32 Nov  4 16:28 binlog.index
    0 drwxr-x---    8 _mysql  _mysql       256 Nov  4 17:05 bvm
    8 -rw-r-----    1 _mysql  _mysql      3513 Nov  4 16:28 ib_buffer_pool
98304 -rw-r-----    1 _mysql  _mysql  50331648 Nov  4 17:05 ib_logfile0
98304 -rw-r-----    1 _mysql  _mysql  50331648 Nov  4 16:28 ib_logfile1
24576 -rw-r-----    1 _mysql  _mysql  12582912 Nov  4 17:05 ibdata1
24576 -rw-r-----    1 _mysql  _mysql  12582912 Nov  4 16:28 ibtmp1
    0 drwxr-x---    8 _mysql  _mysql       256 Nov  4 16:28 mysql
49152 -rw-r-----    1 _mysql  _mysql  25165824 Nov  4 17:05 mysql.ibd
    8 -rw-r-----    1 _mysql  _mysql       739 Nov  4 16:28 mysqld.local.err
    8 -rw-r-----    1 _mysql  _mysql         5 Nov  4 16:28 mysqld.local.pid
    0 drwxr-x---  105 _mysql  _mysql      3360 Nov  4 16:28 performance_schema
    0 drwxr-x---    3 _mysql  _mysql        96 Nov  4 16:28 sys
    0 drwxr-x---    3 _mysql  _mysql        96 Nov  4 16:36 testme
20480 -rw-r-----    1 _mysql  _mysql  10485760 Nov  4 17:05 undo_001
20480 -rw-r-----    1 _mysql  _mysql  10485760 Nov  4 17:05 undo_002

$ sudo ls -lsa /usr/local/mysql/data/bvm
total 64
 0 drwxr-x---   8 _mysql  _mysql   256 Nov  4 17:05 .
 0 drwxr-x---  30 _mysql  _mysql   960 Nov  4 17:05 ..
16 -rw-r-----   1 _mysql  _mysql  5324 Nov  4 17:05 books.MYD
 8 -rw-r-----   1 _mysql  _mysql  1024 Nov  4 17:05 books.MYI
16 -rw-r-----   1 _mysql  _mysql  8012 Nov  4 17:05 books_354.sdi
 8 -rw-r-----   1 _mysql  _mysql   281 Nov  4 17:05 settings.MYD
 8 -rw-r-----   1 _mysql  _mysql  1024 Nov  4 17:05 settings.MYI
 8 -rw-r-----   1 _mysql  _mysql  2250 Nov  4 17:05 settings_355.sdi

Listing 8-2Finding Where Your Data Is Located

该示例首先向数据库服务器查询数据目录的位置(它位于该计算机上受保护的文件夹中)。如果您发出一个列表命令，您可以看到由前缀ib和ibd标识的 InnoDB 文件。您还可以看到许多目录，所有这些目录都是该服务器上的数据库。下面是一个数据库文件夹的列表。注意到扩展名为.MY的文件吗？:这些是 MyISAM 文件(数据和索引)。

有关存储引擎及其选择和特性的更多信息，请参见在线 MySQL 参考手册“存储引擎”( https://dev.mysql.com/doc/refman/8.0/en/storage-engines.html )一节。

MySQL 配置文件

MySQL 服务器可以使用配置文件进行配置，类似于您配置 Raspberry Pi 的方式。在 Raspberry Pi 上，MySQL 配置文件位于/etc/mysql文件夹中，命名为my.cnf。该文件包含几个部分，其中一部分被标记为[mysqld]。该列表中的项目是键-值对:等号左边的名称是选项，它的值在右边。以下是一个典型的配置文件(为简洁起见，省略了许多行):

[mysqld]
port = 3306
basedir = /usr/local/mysql
datadir = /usr/local/mysql/data
server_id = 5
general_log

正如您所看到的，这是一种配置系统的简单方法。本示例设置 TCP 端口、基本目录(MySQL 安装的根目录，包括数据以及二进制和辅助文件)、数据目录和服务器 ID(用于复制，稍后将讨论)并打开常规日志(当包含布尔开关时，它打开日志)。您可以为 MySQL 设置许多这样的变量。有关使用配置文件的详细信息，请参阅在线 MySQL 参考手册。当你在覆盆子 Pi 上设置 MySQL 时，你会改变这个文件。

如何启动、停止和重启 MySQL

在 Raspberry Pi 上使用数据库和配置 MySQL 时，您可能需要控制 MySQL 服务器的启动和关闭。安装 MySQL 的默认模式是在启动时自动启动，在关机时自动停止，但是您可能希望更改这一模式，或者您可能需要在更改参数后停止并启动服务器。此外，当您更改配置文件时，需要重新启动服务器才能看到更改的效果。

您可以使用位于/etc/init.d/mysql中的脚本启动、停止和重启 MySQL 服务器。以下是它的选项列表:

$ /etc/init.d/mysql --help
Usage: mysql.server  {start|stop|restart|reload|force-reload|status}  [ MySQL server options ]

该脚本可以启动、停止和重启服务器，并获取其状态。您还可以将配置(如启动)选项传递给服务器。这对于打开临时使用的功能以替代修改配置文件非常有用。例如，如果要在一段时间内打开常规日志，可以使用以下命令:

/etc/init.d/mysql restart --general-log
/etc/init.d/mysql restart

第一次重启以一般登录方式重启服务器，第二次重启不启用日志(假设日志不在配置文件中)。重新启动服务器时，最好确保没有人在使用它。

然而，在最新版本的 Raspbian 上启动和停止 MySQL 的更好方法是使用如下的systemctl命令。你可以使用任何一种方法。

• 开始 : sudo systemctl start mysqld

• 停止 : sudo systemctl stop mysqld

• 重启 : sudo systemctl restart mysqld

• 状态 : sudo systemctl status mysqld

Shutting Down Correctly

您可能会像关闭 Arduino 传感器节点一样关闭 Raspberry Pi 数据库服务器，但是您应该避免这种诱惑。Raspberry Pi 是一台真正的计算机，具有需要同步关机的活动文件系统。断电前，您应该始终执行受控关机。

要关闭 Raspberry Pi，回想一下您发出了sudo shutdown –h now命令。要重新启动，您可以使用sudo shutdown –r now命令。

创建用户和授予访问权限

在使用 MySQL 之前，您需要了解另外两个管理操作:创建用户帐户和授予数据库访问权限。MySQL 可以用CREATE USER和一个或多个GRANT语句来执行这两个任务。例如，下面显示了名为 sensor1 的用户的创建，并授予该用户对数据库room_temp的访问权限:

CREATE USER 'sensor1'@'%' IDENTIFIED BY 'secret';
GRANT SELECT, INSERT, UPDATE ON room_temp.∗ TO 'sensor1'@'%';

第一个命令创建名为sensor1的用户，但是该名称也有一个@后跟另一个字符串。第二个字符串是与用户相关联的机器的主机名。也就是说，MySQL 中的每个用户都有一个用户名和一个主机名，以user@host的形式唯一地标识他们。这意味着用户和主机sensor1@10.0.1.16以及用户和主机sensor1@10.0.1.17是不同的。但是，%符号可以用作通配符，将用户与任何主机关联起来。IDENTIFIED BY子句为用户设置密码。

A Note About Security

为您的应用程序创建一个对 MySQL 系统没有完全访问权限的用户总是一个好主意。这是为了最大限度地减少任何意外更改，也是为了防止被利用。对于传感器网络，建议您创建一个只能访问存储(或检索)数据的数据库的用户。您可以使用以下命令更改 MySQL 用户密码:

ALTER USER sensor1@"%" IDENTIFIED BY 'super_secret';

对于主机使用通配符%也要小心。虽然创建单个用户并让用户从任何主机访问数据库服务器变得更加容易，但这也使得恶意用户更容易访问您的服务器(一旦他们发现了密码)。

另一个考虑是连接性。与 Raspberry Pi 一样，如果您将一个数据库连接到您的网络，而该网络又连接到 Internet，那么您的网络或 Internet 上的其他用户就有可能访问该数据库。不要让他们轻易得逞——更改您的 root 用户密码，并为您的应用程序创建用户。

第二个命令允许访问数据库。您可以授予用户许多权限。该示例显示了您想要给传感器网络数据库的用户的最可能的集合:读取(SELECT)、^、、、添加数据(INSERT)和改变数据(UPDATE)。有关安全性和帐户访问权限的更多信息，请参见在线参考手册。

该命令还指定要授予权限的数据库和对象。因此，可以给用户一些表的读(SELECT)权限，给另一些表的写(INSERT、UPDATE)权限。这个例子让用户可以访问room_temp数据库中的所有对象(表、视图等等)。

现在您已经对 MySQL 有了一个简短的介绍，让我们从 MySQL Raspberry Pi 数据库服务器开始吧。

构建 Raspberry Pi MySQL 服务器

是时候弄脏你的手，在你毫无戒心的树莓派上施展魔法了！让我们从给它添加一个 USB 驱动器开始。具有快速读/写速度的闪存驱动器可以特别好地工作，因为它不需要像传统的外部硬盘驱动器那样多的功率。根据数据的大小，您可能需要认真考虑这样做。

如果您的数据很小(从不超过几兆字节)，您可以从您的启动映像 SD 卡使用 MySQL。但是，如果您想确保不会耗尽空间并保持数据与启动映像分开，您应该安装一个在启动时自动连接的 USB 驱动器。本节详细解释了如何做到这一点。

如果您计划使用外置硬盘，请确保使用高质量的 USB 集线器来存放外置硬盘。如果你使用的是传统的主轴驱动，这一点尤其重要，因为它会消耗更多的能量。将外部驱动器直接连接到 Raspberry Pi 可能会剥夺它的电源并导致无尽的沮丧。症状包括随机重启(总是令人惊喜)、命令失败、数据丢失等等。请务必为您的外围设备和 Raspberry Pi 提供充足的电源。

使用什么样的磁盘由您决定。你可以使用 USB 闪存驱动器，如果它有足够的空间和足够的速度(大多数新型号都很快)，应该可以正常工作。如果您有额外的固态硬盘或者想要将功耗和热量降至最低，您也可以使用固态硬盘(SSD)。另一方面，你可能有一个额外的硬盘可以使用。本节的示例使用安装在典型 USB 硬盘驱动器外壳中的剩余 250GB 笔记本电脑硬盘驱动器。

Tip

使用外部硬盘驱动器(SSD 或传统的主轴驱动器)比访问闪存驱动器上的数据要快得多。它通常每单位(千兆字节)更便宜，或者，正如我提到的，可以很容易地从盈余。

对驱动器进行分区和格式化

在使用与 Raspberry Pi 不兼容的文件系统的新驱动器或现有驱动器之前，必须对驱动器进行分区和格式化。因为这个例子中的剩余驱动器上有一个旧的 Windows 分区，所以我必须遵循这些步骤。你的 Raspberry 操作系统可能能够读取你的旧驱动器的格式，但是你应该使用ext4文件系统以获得最佳性能。本节向您展示如何对您的驱动器进行分区和格式化。

首先，将驱动器连接到树莓派。然后使用fdisk命令确定连接了哪些驱动器，如下所示:

$ sudo fdisk -l
...
Disk /dev/sda: 59.2 GiB, 63518539776 bytes, 124059648 sectors
Disk model: Cruzer Fit
Units: sectors of 1 ∗ 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0xde217a25

Device     Boot   Start      End  Sectors  Size  Id  Type
/dev/sda1  ∗         64  6691199  6691136  3.2G  17  Hidden HPFS/NTFS
/dev/sda2       6691200  6692671     1472  736K   1  FAT12

你在这里看到的是所有连接到树莓派的设备。如果您是 Linux 或分区驱动器的新手，这可能看起来像是一派胡言。我用粗体突出显示了有趣的行。注意，输出标识了位于指定为/dev/sda的设备上的 64GB 驱动器。所有关于硬盘的有趣数据也会显示出来。

正如我提到的，这个驱动器上已经有一个分区，由带有设备名称和分区号的行来表示。因此，/dev/sda1是该驱动器上唯一的分区。让我们删除该分区并创建一个新分区。您使用清单 8-3 中所示的fdisk应用程序来执行这两个操作。

Caution

如果您的驱动器上有一个分区包含您想要保留的数据，请立即中止，并首先将数据复制到另一个驱动器。以下步骤将擦除驱动器上的所有数据！

$ sudo fdisk /dev/sda

Welcome to fdisk (util-linux 2.33.1).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.

Command (m for help): p

Disk /dev/sda: 59.2 GiB, 63518539776 bytes, 124059648 sectors
Disk model: Cruzer Fit
Units: sectors of 1 ∗ 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0xde217a25

Device     Boot   Start     End Sectors  Size Id Type
/dev/sda1  ∗         64 6691199 6691136  3.2G 17 Hidden HPFS/NTFS
/dev/sda2       6691200 6692671    1472  736K  1 FAT12

Command (m for help): d
Partition number (1,2, default 2):

Partition 2 has been deleted

.

Command (m for help): d
Selected partition 1
Partition 1 has been deleted.

Command (m for help): n
Partition type
   p   primary (0 primary, 0 extended, 4 free)
   e   extended (container for logical partitions)
Select (default p): p
Partition number (1-4, default 1):
First sector (2048-124059647, default 2048):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2048-124059647, default 124059647):

Created a new partition 1 of type 'Linux' and of size 59.2 GiB.

Command (m for help): w
The partition table has been altered.
Calling ioctl() to re-read partition table.
Syncing disks.

Listing 8-3Partitioning the USB Drive

第一个命令d，删除一个分区。在这种情况下，只有一个分区，所以通过输入1来选择它。然后使用命令 n 创建一个新的分区，并接受缺省值，使用所有的可用空间。为了检查你的工作，你可以使用p命令来打印设备分区表和元数据。它显示(并确认)新的分区。

如果你担心你可能犯了一个错误，不要惊慌！关于fdisk的伟大之处在于，它不会写或改变磁盘，直到你用w或写命令告诉它。在示例中，您发出w命令来写入分区表。要查看可用命令的完整列表，您可以使用h命令或运行man fdisk。

Tip

对于所有的 Linux 命令，您可以使用命令man <application>查看手册文件。

下一步是用ext4文件系统格式化驱动器。这很简单，只需要一个命令:mkfs (make file system)。你把设备名传给它。如果你记得的话，这是/dev/sda1。即使您创建了一个新分区，它仍然是第一个分区，因为驱动器上只有一个分区。如果您尝试使用不同的分区，请确保使用正确的编号！该命令可能需要几分钟时间来运行，具体取决于驱动器的大小。清单 8-4 展示了运行中的命令。

$ sudo mkfs.ext4 /dev/sda
mke2fs 1.44.5 (15-Dec-2018)
/dev/sda contains an iso9660 file system labelled 'Backup'
Proceed anyway? (y,N) y
Creating filesystem with 15507456 4k blocks and 3883008 inodes
Filesystem UUID: d370c755-18be-4c7f-bf66-4dd666ade676
Superblock backups stored on blocks:
    32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208, 4096000, 7962624, 11239424

Allocating group tables: done
Writing inode tables: done
Creating journal (65536 blocks): done
Writing superblocks and filesystem accounting information: done

Listing 8-4Formatting the Drive

现在您有了一个新的分区，并且已经正确格式化了。下一步是将驱动器与引导映像上的挂载点相关联，然后在引导时连接该驱动器，这样每次启动 Raspberry Pi 时，您都不必做任何事情来使用该驱动器。

设置自动驱动安装

Linux 中的外置驱动器通过mount连接(挂载)，通过umount断开(卸载)。与某些操作系统不同，不先卸载就拔掉 USB 驱动器通常不是个好主意。同样，您必须先安装驱动器，然后才能使用它。本节说明了安装驱动器并使驱动器在每次引导时自动安装所需的步骤。

我首先讨论安装驱动器并为自动安装做好准备的预备步骤。这些包括在/media文件夹下创建一个文件夹来挂载驱动器(称为挂载点)，更改文件夹的权限以允许访问，以及执行一些可选步骤来调整驱动器:

$ sudo mkdir /media/mysql
$ sudo chmod 755 /media/mysql
$ sudo tune2fs -m 0 /dev/sda
tune2fs 1.44.5 (15-Dec-2018)
Setting reserved blocks percentage to 0% (0 blocks)
$ sudo tune2fs -L MySQL /dev/sda
tune2fs 1.44.5 (15-Dec-2018)
$ sudo mount /dev/sda /media/mysql
$ sudo ls -lsa /media/mysql
total 24
 4 drwxr-xr-x 3 root root  4096 Nov 27 13:44 .
 4 drwxr-xr-x 4 root root  4096 Nov 27 13:55 ..
16 drwx------ 2 root root 16384 Nov 27 13:44 lost+found

这些命令很容易识别，是基本的文件和文件夹命令。但是，使用tune2fs(调整文件系统)的调整步骤用于首先重置用于特权访问的块数(这样可以节省一点空间)，然后将驱动器标记为MYSQL。同样，这些是可选的，如果你愿意，你可以跳过它们。

Tip

可以用sudo umount /dev/sda1卸载驱动器。

此时，驱动器可以访问并准备好使用。你可以切换到/media/HDD文件夹，创建文件或者做任何你想做的事情。现在，让我们来完成为自动挂载设置驱动器的任务。

最好的方法是通过驱动器的通用唯一标识符(UUID)来引用它。这被分配给这个驱动器，并且只分配给这个驱动器。您可以告诉操作系统将具有特定 UUID 的驱动器挂载到特定的挂载点(/media/HDD)。

还记得之前的/dev/sda设备名称吗？如果您将驱动器插入另一个集线器端口，或者更好的情况是，如果有其他驱动器连接到您的设备，并且您卸载然后再装载它们，则下次引导时设备名称可能会不同！UUID 帮助您确定哪个驱动器是您的数据驱动器，使您不必将驱动器插入特定的端口，并允许您使用其他驱动器，而不必担心如果驱动器被赋予不同的设备名称会破坏您的 MySQL 安装。

要获得 UUID，使用blkid(块 ID)应用程序:

$ sudo blkid
...
/dev/sda: LABEL="MySQL" UUID="d370c755-18be-4c7f-bf66-4dd666ade676" TYPE="ext4"
...

注意粗体的那一行。哇哦！那是一大串。UUID 是一个 128 字节(字符)的字符串。为下一步复制它。

要设置自动驱动器映射，您可以使用一个称为文件系统静态信息的特性(fstab)。这包括位于系统上的/etc文件夹中的一个文件。你可以随意编辑这个文件。如果你来自 Linux 或 Unix 的老学校，你可能会选择使用vi。 ⁹ 由此产生的文件如下:

$ sudo nano /etc/fstab
proc    /proc   proc    defaults  0       0
/dev/mmcblk0p1  /boot   vfat    defaults  0       0
/dev/mmcblk0p2  /       ext4    defaults,noatime  0       0
UUID= d370c755-18be-4c7f-bf66-4dd666ade676 /media/mysql   ext4   defaults,noatime   0   0

您添加的行以粗体显示。在这里，您只需添加 UUID、挂载点、文件系统和选项。就这样！您可以使用以下命令重启您的 Raspberry Pi，并在消息滚动时观察屏幕。最终，您会看到驱动器已安装。如果出现错误，您可以在启动序列中看到它:

$ sudo shutdown –r now

现在您已经准备好构建 MySQL 数据库服务器了！下一节详细介绍了使用 Raspberry Pi 实现这一点所需的步骤。

项目:在 Raspberry Pi 上安装 MySQL 服务器

将 Raspberry Pi 转变成 MySQL 数据库服务器很容易。嗯，差不多了。最新版本的 MySQL (8.0)不适用于 Raspberry Pi。 ¹⁰ 然而，由于 MySQL 是开源的，我们可以在我们的 Raspberry Pi 上从源代码构建(编译和链接)MySQL。多酷啊。本节将向您展示如何获取 MySQL 的源代码、构建和安装它。然后，我们将了解如何将其默认数据目录从您的引导映像移动到您在上一节中连接的新外部驱动器。

What about Other MYSQL Variants?

精明的读者可能已经知道其他供应商提供的 MySQL 的变体。虽然大多数都声称与 Oracle 的 MySQL(源代码所有者)100%兼容，但仍有一些差异会使开发更加困难。例如，已知用于 Arduino 的 MySQL 数据库连接器(称为连接器/Arduino)在某些版本的某些变体中存在问题。因此，作者认为你应该总是使用 Oracle 发布的 MySQL，而不是它的变体。

在本节中，我们将使用 Raspberry Pi 计算机，而不是更昂贵的主流服务器硬件。如果您想继续使用更传统的服务器硬件，您可以这样做，但是请记住，Raspberry Pi 上使用的一些命令与您在典型的基于 Linux 的平台上使用的命令非常相似。您可能需要替换特定于平台的版本，以便在您的 PC 上使用以下软件。

回想一下，由于 MySQL 是开源的，我们可以自己下载源代码、编译和安装。事实上，我们将在本演练中做到这一点。下面列出了准备使用 MySQL 的 Raspberry Pi 计算机的必要步骤:

• 构建 MySQL。

• 手动安装 MySQL。

• 配置 MySQL。

这个列表类似于您在商用硬件上设置 MySQL 的过程，但是构建和配置步骤是使 MySQL 在 Raspbian 上工作所必需的(因为没有安装包)。值得注意的是，这些额外的步骤并不是 Raspbian 独有的。

事实上，从源代码构建、安装和配置 MySQL 是使用安装包的可行替代方案。您可以在在线参考手册( https://dev.mysql.com/doc/refman/8.0/en/source-installation.html )的“从源代码安装 MySQL”一节中找到为各种平台构建 MySQL 的说明。

这个过程很简单，包括一些次要的系统配置项来准备我们的系统和两个命令:cmake和make。这一节将通过大量的例子和每一步的文档来引导你完成所有这些步骤。

从源代码构建 MySQL 的任务对于那些从来没有编程过的人或者已经有一段时间没有编写过程序的人来说可能会令人望而生畏，但是不要绝望。在 Raspberry Pi 上编译 MySQL 最困难的部分是等待过程完成。也就是说，可能要花一个小时左右的时间来编译所有的东西。但是对于能够使用 Raspberry Pi 计算机来试验 MySQL 来说，这是一个很小的代价！

让我们从先决条件开始，深入研究在 Raspbian 上编译 MySQL。

先决条件

你需要安装一些东西来准备你的 Raspberry Pi 来编译 MySQL，包括硬件和软件先决条件。

硬件要求是 MySQL 的最新版本(撰写本文时是 8.0.18)要求使用 2GB 或 4GB (4GB 更快)主板的 Raspberry Pi 4B。因此，您应该考虑是否要在安装 MySQL 的同一个 Raspberry Pi 4B 上构建它。为什么这很重要？这很重要，因为你可能想在旧的 Raspberry Pi 板上运行 MySQL。更具体地说，虽然最好在 4B 上编译 MySQL，但你可以在 3B+上安装和运行它，不会有任何问题。我们将在后面看到如何做到这一点。我们需要使用 4B 的主要原因是内存。MySQL 只需要超过 3B 主板上 1GB 的内存。 ¹¹

除了需要 Raspberry Pi 4B 之外，软件先决条件还包括以下软件:

• 你需要安装诅咒 5 ( libncurses5-dev)。

• 你需要安装 Bison。

• 需要安装 OpenSSL ( libssl-dev)。

• 您需要安装 CMake。

要一次安装所有这些库，请在终端窗口中使用以下命令。这将下载并安装必要的文件。请注意，我们必须使用提升的权限来安装库。

$ sudo apt-get install libncurses5-dev bison libssl-dev cmake

唯一的其他先决条件是，我们必须下载 MySQL 服务器的源代码。进入 https://dev.mysql.com/downloads/mysql/ ，在选择操作系统下拉框中选择源代码，在选择 OS 版本下拉框中选择通用 Linux ，然后点击列表底部的通用 Linux(架构无关)，压缩的 TAR 存档包含 Boost 头文件下载链接，如图 8-1 所示。这个文件包含我们需要的另一个库(boost)以及服务器源代码。这是最容易开始构建的下载。一旦你下载了文件，把它复制到你的 Raspberry Pi。

图 8-1

下载 MySQL 服务器源代码

好了，现在我们准备好构建 MySQL 服务器了。

构建 MySQL 服务器

在 Raspberry Pi 上构建 MySQL 只需要三个步骤。我们首先运行名为 CMake 的预处理器，然后用 Make 构建代码，最后用 make package 命令构建安装包。我们可以用这个包在另一个 Raspberry Pi 上安装 MySQL。让我们从 CMake 开始，看看每个步骤的细节。

CMake ( cmake.org)是另一个用于构建、测试和打包软件的开源产品。回想一下，我们在上一节安装了 CMake。您可以使用许多不同的选项来构建软件，其中许多也适用于 MySQL。事实上，您可以花费大量时间定制 CMake 命令选项，以便为几乎任何平台进行构建。由于我们下载了带有 Boost 库的普通 Linux 的 MySQL 源代码，我们已经得到了我们需要的一切。

因此，我们需要使用 CMake 的命令选项很少，包括以下内容。这里将对每一项进行更详细的解释:

• 你应该设置-DWITH_UNIT_TESTS=OFF来节省编译时间(不需要)。

• 您应该设置PREFIX来设置安装路径，以便于安装。

• 我们需要关掉“黄金”连接器。

• 我们必须用发布代码来构建(debug 对于 Raspberry Pi 来说需要太多内存)。

• 我们必须添加额外的编译和构建标志，以确保代码在 ARM32 上正确构建。

运行 CMake(准备编译)

我们要做的第一件事是提取我们下载的 TAR 文件。您可以使用以下命令来实现这一点。这将创建一个名为 mysql-8.0.18 的文件夹。建议您将此文件解压缩到 root 用户个人文件夹中的一个文件夹中，例如/home/pi/source。解压缩过程将需要几分钟时间，因为它包含大量代码。

$ cd /home/pi
$ mkdir source
$ cd source
$ cp ~/Downloads/mysql-boost-8.0.18.tar.gz .
$ tar -xvf mysql-boost-8.0.18.tar.gz

接下来，我们将使用以下命令创建一个目录来存储所有编译后的代码。这有助于防止编译时发生意外，并保留源代码。

$ cd mysql-8.0.18
$ mkdir build
$ cd build

现在我们可以运行 CMake 命令了。清单 8-5 显示了您需要在build文件夹中使用的完整命令。请注意，该命令指定了许多选项，包括(按出现的顺序)使用 Unix makefiles、将构建设置为发布代码(而不是调试)、忽略 AIO 检查、设置 boost 文件夹(包含在我们下载的 TAR 文件中)、关闭单元测试，以及为 ARM32 上的编译设置一些神秘的设置。

$ cmake -G "Unix Makefiles" -DCMAKE_BUILD_TYPE=release -DBUILD_CONFIG=mysql_release -DDEBUG_EXTNAME=OFF -DIGNORE_AIO_CHECK=1 -DWITH_UNIT_TESTS=OFF -DCMAKE_C_LINK_FLAGS="-Wl,--no-keep-memory,-latomic" -DCMAKE_CXX_LINK_FLAGS="-Wl,--no-keep-memory,-latomic" -DCMAKE_C_FLAGS_RELEASE="-fPIC" -DCMAKE_CXX_FLAGS_RELEASE="-fPIC" -DCMAKE_INSTALL_PREFIX="/usr/local/mysql" -DUSE_LD_GOLD=OFF -DWITH_BOOST="../boost" ..
-- Running cmake version 3.13.4
-- Found Git: /usr/bin/git (found version "2.20.1")
-- MySQL 8.0.18
-- Source directory /media/pi/source/mysql-8.0.18
-- Binary directory /media/pi/source/mysql-8.0.18/build
-- CMAKE_GENERATOR: Unix Makefiles
...
-- CMAKE_C_FLAGS: -fno-omit-frame-pointer  -Wall -Wextra -Wformat-security -Wvla -Wundef -Wwrite-strings -Wjump-misses-init
-- CMAKE_CXX_FLAGS: -std=c++14 -fno-omit-frame-pointer  -Wall -Wextra -Wformat-security -Wvla -Wundef -Woverloaded-virtual -Wcast-qual -Wimplicit-fallthrough=2 -Wlogical-op
-- CMAKE_CXX_FLAGS_DEBUG: -DSAFE_MUTEX -DENABLED_DEBUG_SYNC -g
-- CMAKE_CXX_FLAGS_RELWITHDEBINFO: -DDBUG_OFF -ffunction-sections -fdata-sections -O2 -g -DNDEBUG
-- CMAKE_CXX_FLAGS_RELEASE: -DDBUG_OFF -ffunction-sections -fdata-sections -fPIC
-- CMAKE_CXX_FLAGS_MINSIZEREL: -DDBUG_OFF -ffunction-sections -fdata-sections -Os -DNDEBUG
-- CMAKE_C_LINK_FLAGS: -Wl,--no-keep-memory,-latomic
-- CMAKE_CXX_LINK_FLAGS: -Wl,--no-keep-memory,-latomic
-- CMAKE_EXE_LINKER_FLAGS
-- CMAKE_MODULE_LINKER_FLAGS
-- CMAKE_SHARED_LINKER_FLAGS
-- Configuring done
-- Generating done

Listing 8-5Running the CMake Command (ARM32)

如果这个命令看起来很奇怪，不要担心，也没有必要理解我们在编译和链接阶段使用的所有特殊设置。但是，如果您确实想了解更多关于这些选项的信息，您可以查看关于 GNU 编译器( http://gcc.gnu.org/onlinedocs/gcc/Option-Summary.html )和链接器( https://gcc.gnu.org/onlinedocs/gcc/Link-Options.html )选项的文档。

运行该命令可能需要几分钟时间。确保没有错误，并且最后几行表明构建文件已经写入构建文件夹。请特别注意结尾的LINK_FLAGS消息。CMake 命令中的选项不包括空格。如果您不小心添加了空格，逗号分隔的列表会在 CMake 输出中显示它们。确保没有空格。如果有空格，您可能会得到一个错误，指出--icf=safe(或其他)选项无效。如果发生这种情况，请再次运行不带空格的命令。

如果你已经走了这么远而没有错误，你几乎可以放松了。下一步，编译代码很容易，但在 Raspberry Pi 4B 上运行需要一段时间(至少 1-2 小时)。

运行 Make(编译)

下一步是编译代码。这可以通过 make 命令简单地完成。这个命令允许我们指定想要使用多少个并行线程。对于 Raspberry Pi 4B 和总共四个 CPU 内核，使用三个内核进行编译是安全的。如果您有一个正在运行的 CPU 使用监视器，您将会看到这三个内核，有时可能是所有四个内核都在 100%运行。如果你的树莓皮是装在盒子里的，确保你有足够的通风或风扇吹过电路板。

清单 8-6 显示了使用命令make -j3编译 MySQL 服务器代码的步骤。该清单是您可能会看到的消息的摘录(将有数千行)，但需要注意的是最后几行。这些确保代码编译无误。

Tip

在代码编译时，您可能会看到轻微的警告，您可以忽略这些警告。但是，您应该看不到任何编译错误。如果是这样，请返回检查 CMake 命令，并在必要时重新运行它。如果所有这些都失败了，删除构建目录并重新开始。

$ make -j3
[  0%] Built target INFO_SRC
[  0%] Built target INFO_BIN
[  0%] Building C object extra/zlib/CMakeFiles/zlib_objlib.dir/gzread.o
[  0%] Building C object extra/zstd/CMakeFiles/zstd_objlib.dir/lib/common/threading.c.o
[  0%] Building C object extra/zstd/CMakeFiles/zstd_objlib.dir/lib/common/xxhash.c.o
[  0%] Building C object extra/zlib/CMakeFiles/zlib_objlib.dir/gzwrite.o
...
[100%] Building CXX object storage/innobase/CMakeFiles/innobase.dir/os/os0thread.cc.o
[100%] Building CXX object storage/innobase/CMakeFiles/innobase.dir/page/zipdecompress.cc.o
[100%] Building CXX object storage/innobase/CMakeFiles/innobase.dir/rem/rec.cc.o
[100%] Building CXX object storage/innobase/CMakeFiles/innobase.dir/ut/crc32.cc.o
[100%] Building CXX object storage/innobase/CMakeFiles/innobase.dir/ut/ut.cc.o
[100%] Linking CXX static library libinnobase.a
[100%] Built target innobase
Scanning dependencies of target mysqld
[100%] Building CXX object sql/CMakeFiles/mysqld.dir/main.cc.o
[100%] Linking CXX executable ../runtime_output_directory/mysqld
[100%] Built target mysqld

Listing 8-6Compiling MySQL Server

编译完成后，下一步是构建一个包(TAR 文件),我们可以用它在我们的服务器上安装 MySQL。

制作包装

我们需要做的最后一件事是构建安装包。在这种情况下，我们将构建一个压缩 TAR 文件，我们可以将它复制到我们的初始服务器并进行安装。我们使用清单 8-7 中所示的 make package 命令来实现这一点。

$ make package
[  0%] Built target abi_check
[  0%] Built target INFO_SRC
[  0%] Built target INFO_BIN
[  1%] Built target zlib_objlib
[  1%] Built target zlib
[  2%] Built target zstd_objlib
[  2%] Built target zstd
[  3%] Built target edit
[  4%] Built target event_core
...
[100%] Built target routing
[100%] Built target rest_routing
[100%] Built target mysqlrouter
[100%] Built target mysqlrouter_keyring
Run CPack packaging tool...
CPack: Create package using TGZ
CPack: Install projects
CPack: - Run preinstall target for: MySQL
CPack: - Install project: MySQL
CPack: Create package
CPack: - package: /home/pi/source/mysql-8.0.18/build/mysql-8.0.18-linux-armv7l.tar.gz generated.

Listing 8-7Building the TAR Package

就是这样！我们在 Raspberry Pi 上构建了 MySQL！还不算太糟，是吧？现在，让我们看看如何在我们的服务器上安装和测试 MySQL。

安装 MySQL 服务器

如果我们在不同的 Raspberry Pi 上构建 MySQL，我们需要将 TAR 文件复制到一个可移动驱动器上，以便将该文件复制到目标 Raspberry Pi 上。

一旦服务器启动，登录并切换到/usr/local目录，创建一个名为mysql的新文件夹。然后，切换到新文件夹，并将 TAR 文件复制到该文件夹。最后，使用以下命令解压文件。有很多文件，所以解压缩可能需要几分钟时间。

$ cd /usr/local/
$ mkdir mysql
$ cd mysql
$ sudo cp ~/source/mysql-8.0.11/build/mysql-8.0.18-linux-armv7l.tar.gz .
$ sudo tar -xvf mysql-8.0.11-linux-armv7l.tar.gz --strip-components=1

注意，最后一个命令使用一个选项从提取的文件目录中删除一个组件(第一个文件夹— mysql-8.0.18-linux-armv71)。这确保了 MySQL 文件被复制到/usr/local/mysql。

但是，我们还需要运行一个命令。因为我们是太空良心，我们不需要 MySQL 测试文件，所以我们可以用下面的命令删除它们。一旦我们完成了 TAR 文件，我们也可以删除它，如下所示:

$ sudo rm -rf mysql-test
$ sudo rm mysql-8.0.18-linux-armv71.tar.gz

从 TAR 文件安装比从典型的特定于平台的包安装需要更多的步骤。这是因为安装包通常负责几个必需的配置步骤，所有这些都在在线参考手册中题为“使用通用二进制文件在 Unix/Linux 上安装 MySQL”(https://dev.mysql.com/doc/refman/8.0/en/binary-installation.html)的章节中有详细说明。

配置 MySQL 服务器

现在我们已经复制了文件，我们可以完成设置。这个过程并不繁琐，但确实涉及到从终端运行几个命令，所以需要一些耐心来确保所有命令都输入正确。

我们首先创建一个名为mysql的新组，然后添加一个名为mysql的用户，然后创建一个供 MySQL 使用的文件夹，并授予mysql用户对该文件夹的访问权限。以下代码显示了所需的命令。从终端运行这些命令(任何命令都不会有输出)。

$ sudo groupadd mysql
$ sudo useradd -r -g mysql -s /bin/false mysql
$ cd /usr/local/mysql
$ sudo mkdir mysql-files
$ sudo chown mysql:mysql mysql-files
$ sudo chmod 750 mysql-files

我们可以用下面的代码所示的--initialize选项轻松初始化数据目录。注意，我们使用提升的权限运行命令，并指定要使用的用户(mysql)。以下代码显示了突出显示成功消息的输出示例。如果您看到错误，请参考在线参考手册来解决错误。请注意，输出包含初始 root 用户密码。下一步您将需要它。请注意，此步骤可能需要一些时间来运行。

$ sudo ./bin/mysqld --initialize --user=mysql
2019-11-17T02:02:41.118355Z 0 [System] [MY-013169] [Server] /usr/local/mysql/bin/mysqld (mysqld 8.0.18) initializing of server in progress as process 7704
2019-11-17T02:05:04.757386Z 5 [Note] [MY-010454] [Server] A temporary password is generated for root@localhost: VPw&eFjU-0z#

接下来，我们使用我们最喜欢的编辑器创建一个配置文件，如下所示:

$ sudo vi /etc/my /etc/my.cnf

将以下几行添加到配置文件中并保存(按下 Esc 然后*:，*然后 *w，*然后 q )。在下一步中，我们将使用这个配置文件来启动服务器。

[mysqld]
basedir=/usr/local/mysql/
datadir=/usr/local/mysql/data

好了，我们现在准备好第一次启动 MySQL 了。使用mysqld命令从命令行启动 MySQL。我们使用这个命令代替/etc/init.d/mysql start命令，这样我们可以检查输出中的错误。如果没有错误，您应该会看到如下所示的输出:

$ sudo bin/mysqld --defaults-file=/etc/my.cnf --user=mysql &
[1] 8745
$ 2019-11-17T02:09:41.429418Z 0 [Warning] [MY-011037] [Server] The CYCLE timer is not available. WAIT events in the performance_schema will not be timed.
2019-11-17T02:09:42.191155Z 0 [System] [MY-010116] [Server] /usr/local/mysql/bin/mysqld (mysqld 8.0.18) starting as process 8750
2019-11-17T02:09:58.600980Z 0 [Warning] [MY-010068] [Server] CA certificate ca.pem is self signed.
2019-11-17T02:09:59.167758Z 0 [System] [MY-010931] [Server] /usr/local/mysql/bin/mysqld: ready for connections. Version: '8.0.18'  socket: '/tmp/mysql.sock'  port: 3306  Source distribution.
2019-11-17T02:09:59.378833Z 0 [System] [MY-011323] [Server] X Plugin ready for connections. Socket: '/tmp/mysqlx.sock' bind-address: '::' port: 33060

现在我们可以使用下面的命令用 mysql 客户端测试我们的 MySQL 服务器。确保使用初始化数据目录时显示的密码。清单 8-8 展示了第一次使用mysql客户端连接到服务器的例子。我们将首先显示版本，然后更改 root 用户密码。注意，我们还使用 shutdown SQL 命令关闭了服务器。

$ bin/mysql -uroot -p
Enter password:
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 8
Server version: 8.0.18

Copyright (c) 2000, 2019, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql> SELECT @@version;
+-----------+
| @@version |
+-----------+
| 8.0.18    |
+-----------+
1 row in set (0.00 sec)

mysql> ALTER USER 'root'@'localhost' IDENTIFIED BY 'secret';
Query OK, 0 rows affected (0.11 sec)

mysql> shutdown;
Query OK, 0 rows affected (0.00 sec)

mysql> \q

Listing 8-8Connecting to MySQL for the First Time

接下来，我们必须添加 MySQL 二进制文件的路径。通过使用命令nano ~/.bashrc编辑 Bash 资源文件，我们可以很容易地做到这一点。当文件打开时，在文件的底部添加下面一行。下次打开终端时，无需指定路径就可以执行 MySQL 应用程序和工具。

export PATH=${PATH}:/usr/local/mysql/bin

还需要最后一步——我们必须复制启动和关闭脚本(服务),以便在启动时自动启动 MySQL。为此，从构建的support-files文件夹中复制mysql.server文件到/etc/init.d/mysql文件，如清单 8-9 所示。我们还将再次测试服务器连接，然后使用sudo systemctl daemon-reload命令刷新守护进程列表，使用sudo systemctl start或sudo systemctl stop命令启动或停止 MySQL，从而关闭服务器连接。你也可以使用sudo systemctl status命令来查看 MySQL 的状态。如果您遇到错误或想要检查 MySQL 是否正在运行，这可能会很有帮助。请注意，使用该命令时，系统可能会提示您输入密码。另外，您希望从build目录中复制mysql.server文件，而不是源代码目录的根目录。

$ sudo cp ./support-files/mysql.server /etc/init.d/mysql
$ sudo chmod 0755 /etc/init.d/mysql
$ sudo systemctl daemon-reload
$ sudo systemctl start mysql
$ sudo systemctl status mysql
● mysql.service - LSB: start and stop MySQL
   Loaded: loaded (/etc/init.d/mysql; generated)
   Active: active (running) since Sat 2019-11-16 21:22:44 EST; 6s ago
     Docs: man:systemd-sysv-generator(8)
  Process: 11023 ExecStart=/etc/init.d/mysql start (code=exited, status=0/SUCCESS)
    Tasks: 40 (limit: 2200)
   Memory: 350.5M
   CGroup: /system.slice/mysql.service
           ├─11037 /bin/sh /usr/local/mysql//bin/mysqld_safe --datadir=/usr/local/mysql/data --
           └─11148 /usr/local/mysql/bin/mysqld --basedir=/usr/local/mysql/ --datadir=/usr/local

...
Nov 16 21:22:44 raspberrypi systemd[1]: Started LSB: start and stop MySQL.

$ mysql -uroot -p -e "select @@version"
Enter password:
+-----------+
| @@version |
+-----------+
| 8.0.18    |
+-----------+
$ sudo systemctl stop mysql
$ sudo systemctl status mysql
...
Nov 16 21:23:02 raspberrypi systemd[1]: Stopped LSB: start and stop MySQL.

Listing 8-9Starting MySQL Automatically or Manually with systemctl

就这样！我们已经安装了 MySQL 服务器，并测试了它的工作情况。在每台服务器上安装 MySQL Shell 也是一个好主意。在下一节中，您将告诉 MySQL 使用外部驱动器来存储您的数据库和数据。

将数据目录移动到外部驱动器

回想一下，您希望使用 MySQL 来存储您的传感器数据。因此，传感器数据的量可能会增长，并且随着时间的推移可能会消耗大量空间。您可以使用外部驱动器来保存数据，而不必冒填满启动映像 SD(通常只有几千兆字节)的风险。这一节将向您展示如何告诉 MySQL 更改其保存数据的默认位置。

所涉及的步骤需要停止 MySQL 服务器，更改其配置，然后重新启动服务器。最后，测试更改以确保所有新数据都保存在新位置。首先停止 MySQL 服务器:

$ sudo systemctl stop mysql

您必须为新数据目录创建一个文件夹:

$ sudo mkdir /media/mysql/mysql_data

现在，您将现有的数据目录及其内容复制到新文件夹中。请注意，您只复制数据，而不是整个 MySQL 安装，这是不必要的:

$ sudo cp -R /usr/local/mysql/data  /media/mysql/mysql_data
$ chown -R mysql mysql /media/mysql/mysql_data

Note

如果出现权限错误，请尝试将/media/mysql文件夹的所有者更改为mysql:mysql。

接下来，编辑 MySQL 的配置文件。在这种情况下，您将datadir行改为datadir = /media/mysql。注释掉 bind-address 行以允许从网络上的其他系统访问 MySQL 也是一个好主意:

$ sudo vi /etc/mysql/my.cnf

还有最后一步。您必须将所有者和组更改为安装时创建的 MySQL 用户。以下是正确的命令:

$ sudo chown -R mysql:mysql /media/mysql/mysql_data

现在您重新启动 MySQL:

$ sudo systemctl start mysql

您可以通过连接到 MySQL，创建一个新的数据库，然后检查新文件夹是否是在外部驱动器上创建的，来确定这些更改是否有效，如清单 8-10 所示。

$ ./bin/mysql -uroot -p
Enter password:
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 9
Server version: 8.0.18 Source distribution

Copyright (c) 2000, 2019, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql> SHOW VARIABLES LIKE 'datadir';
+---------------+----------------------------------+
| Variable_name | Value                            |
+---------------+----------------------------------+
| datadir       | /media/pi/mysql/mysql_data/data/ |
+---------------+----------------------------------+
1 row in set (0.08 sec)

mysql> CREATE DATABASE testme;
Query OK, 1 row affected (0.08 sec)

mysql> SHOW DATABASES;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| mysql              |
| performance_schema |
| sys                |
| testme             |
+--------------------+
5 rows in set (0.06 sec)

mysql> \q
Bye
pi@raspberrypi:/usr/local/mysql $ sudo ls -lsa /media/pi/mysql/mysql_data/data
total 168024
    4 drwxr-x--- 7 mysql mysql     4096 Nov 27 15:09  .
    4 drwxr-xr-x 3 mysql mysql     4096 Nov 27 15:03  ..
    4 -rw-r----- 1 mysql mysql       56 Nov 27 15:03  auto.cnf
    4 -rw-r----- 1 mysql mysql      499 Nov 27 15:03  binlog.000001
    4 -rw-r----- 1 mysql mysql      178 Nov 27 15:03  binlog.000002
    4 -rw-r----- 1 mysql mysql      346 Nov 27 15:09  binlog.000003
    4 -rw-r----- 1 mysql mysql       48 Nov 27 15:06  binlog.index
...
    4 -rw-r----- 1 mysql mysql     3344 Nov 27 15:03  ib_buffer_pool
12288 -rw-r----- 1 mysql mysql 12582912 Nov 27 15:09  ibdata1
49152 -rw-r----- 1 mysql mysql 50331648 Nov 27 15:09  ib_logfile0
49152 -rw-r----- 1 mysql mysql 50331648 Nov 27 15:03  ib_logfile1
12288 -rw-r----- 1 mysql mysql 12582912 Nov 27 15:06  ibtmp1
...
    4 drwxr-x--- 2 mysql mysql     4096 Nov 27 15:09  testme

Listing 8-10Testing the New Data Directory

在输出中，新的数据库名称表示为文件夹testme。

现在，你有了它——一个运行在 Raspberry Pi 上的新的 MySQL 数据库服务器！

如果您想知道新的数据库服务器还能做些什么，请继续阅读。在下一节中，您将处理 MySQL 中一个非常流行的特性，称为复制。它允许两台或多台服务器拥有数据库的副本。出于您的目的，使用副本作为备份可能会很方便，所以您不必从您的 Raspberry Pi 手动复制任何文件。

高级项目:使用 MySQL 复制来备份您的传感器数据

使用外部驱动器保存 MySQL 数据的最大好处之一是，您可以随时关闭服务器，断开驱动器，将其插入另一个系统，然后复制数据。如果您的 Raspberry Pi 数据库服务器位于一个(物理上)容易到达的位置，并且有时可以关闭服务器，那么这听起来可能很棒。

然而，对于一些传感器网络来说，情况可能并非如此。将 Raspberry Pi 用于数据库服务器的一个好处是，服务器可以位于传感器节点附近。如果传感器网络位于隔离区域，您可以通过将 Raspberry Pi 放在相同的位置来收集和存储数据。但是，如果没有网络连接到数据库服务器，这可能意味着要跋涉到一个谷仓或池塘，或者步行几个足球场的长度到一个工厂的内部去得到硬件。

但是，如果您的 Raspberry Pi 连接到网络，您可以使用 MySQL 的一项名为复制的高级功能来制作数据的实时最新副本。这不仅意味着您可以有一个备份，还意味着您可以查询维护副本的服务器，从而减轻您的 Raspberry Pi 的复杂或长时间运行的查询负担。Raspberry Pi 是一台非常酷的小尺寸计算机，但它不是数据仓库。

什么是复制，它是如何工作的？

MySQL 复制是一个易于使用的特性，同时也是 MySQL 服务器的一个非常复杂的主要组件。本节提供了复制的鸟瞰图，目的是解释它是如何工作的以及如何设置一个简单的复制拓扑。有关复制及其众多特性和命令的更多信息，请参见在线 MySQL 参考手册( http://dev.mysql.com/doc/refman/5.5/en/replication.html )。

复制需要两台或更多服务器。必须将一台服务器指定为源服务器或主服务器。主角色意味着对数据的所有数据更改(写入)都发送到主服务器，并且只发送到主服务器。拓扑中的所有其他服务器维护主数据的副本，并且根据设计和要求是只读服务器。因此，当您的传感器发送数据进行存储时，它们会将数据发送给主设备。您编写的使用传感器数据的应用程序可以从从属服务器读取这些数据。

复制机制使用一种称为二进制日志的技术，该技术以一种特殊的格式存储更改，从而保留所有更改的记录。这些更改然后被运送到从设备，并在那里重新执行。因此，一旦从机重新执行更改(称为事件)，从机就拥有了数据的精确副本。

主服务器维护更改的二进制日志，从服务器维护该二进制日志的副本，称为中继日志。当从设备向主设备请求数据更改时，它从主设备读取事件并将它们写入其中继日志；然后，从属线程中的另一个线程执行中继日志中的那些事件。可以想象，从主服务器上发生更改到从服务器上发生更改会有一点延迟。幸运的是，这种延迟几乎是不明显的，除非是在流量非常大的拓扑结构中(有很多变化)。出于您的目的，当您从从属服务器读取数据时，它可能是最新的。您可以使用命令SHOW SLAVE STATUS检查从设备的进度；在许多其他事情中，它向你显示了奴隶落后于主人有多远。您将在后面的小节中看到这个命令的运行。

现在您已经对复制及其工作原理有了一些了解，让我们来看看如何设置它。下一节将讨论如何将 Raspberry Pi 设置为主机，将桌面计算机设置为从机。

如何设置复制

本节演示如何设置从 Raspberry Pi(主)到桌面计算机(从)的复制。这些步骤包括通过启用二进制日志记录和创建用于读取二进制日志的用户帐户来准备主服务器，通过将从服务器连接到主服务器来准备从服务器，以及启动从服务器进程。最后，对复制系统进行测试。

准备母版

复制要求主服务器启用二进制日志记录。默认情况下它是不打开的，因此您必须编辑配置文件并将其打开。使用sudo vi /etc/mysql/my.cnf编辑配置文件，并通过取消注释和更改以下行来打开二进制日志记录:

server-id = 1
log_bin = /media/mysql/mysql_data/mysql-bin.log

第一行设置主服务器的服务器 ID。在基本复制(5.5 版)中，每台服务器必须有一个唯一的服务器 ID。在这种情况下，您将 1 分配给主服务器；从机将具有一些其他值，例如 2。富有想象力，是吗？

下一行设置二进制日志文件的位置和名称。您将它保存到您的外部驱动器，因为像数据本身一样，二进制日志会随着时间的推移而增长。幸运的是，MySQL 旨在将文件保持在一个合理的大小，并具有允许您截断它并开始一个新文件的命令(这一过程称为旋转)。有关管理二进制日志文件的更多信息，请参见在线参考手册( https://dev.mysql.com/doc/refman/8.0/en/replication.html )。一旦保存了编辑，您就可以重启 MySQL 服务器(或者简单地停止然后启动)。

接下来，您必须创建一个用户，供从服务器用来连接到主服务器并读取二进制日志。这个有一个特殊的特权叫做REPLICATION SLAVE。下面的代码显示了创建用户和添加权限的正确的GRANT语句。记住您在这里使用的用户名和密码—您需要它用于从属服务器:

mysql> CREATE USER 'rpl'@'%' IDENTIFIED BY 'secret'
Query OK, 0 rows affected (0.01 sec)
mysql> GRANT REPLICATION SLAVE ON ∗.∗ TO 'rpl'@'%';
Query OK, 0 rows affected (0.01 sec)

但是从机还需要一条信息。从机需要知道要读取的二进制日志的名称，以及从文件中的什么位置开始读取事件。您可以使用SHOW MASTER STATUS命令来确定这一点:

mysql> SHOW MASTER STATUS;
+--------------+----------+-------------+------------------+...
| File          | Position | Binlog_Do_DB | Binlog_Ignore_DB |...
+--------------+----------+-------------+------------------+...
| binlog.000003 |      878 |              |                  |...
+--------------+----------+-------------+------------------+...
1 row in set (0.00 sec)

现在您已经有了主服务器的二进制日志文件名和位置以及复制用户和密码，您可以访问您的从服务器并将其连接到主服务器。您还需要知道 Raspberry Pi 的主机名或 IP 地址，以及 MySQL 运行的端口。默认情况下，端口是 3306；但是如果你改变了它，你应该注意到新的值。记下表 8-1 中的所有信息。

表 8-1

复制所需的主服务器信息

|

主文件中的项目

|

价值

| | --- | --- | | IP 地址或主机名 |   | | 港口 |   | | 二进制日志文件 |   | | 二进制日志文件位置 |   | | 复制用户 ID |   | | 复制用户密码 |   |

您想要用作从属服务器的 MySQL 服务器应该与 Raspberry Pi 上的服务器版本相同，或者至少是兼容的服务器。在线参考手册指定了哪些 MySQL 版本可以很好地协同工作。幸运的是，有问题的版本列表非常短。在本节中，您应该在台式机或服务器计算机上安装一台服务器，并确保其配置正确。

将从设备连接到主设备所需的步骤包括发出一个CHANGE MASTER命令来连接到主设备，以及发出一个START SLAVE命令来启动服务器上的从设备角色。是的，就是这么简单！回想一下，您需要来自主机的信息来完成这些命令。以下命令显示了一个从设备连接到一个运行在 Raspberry Pi 上的主设备。让我们从如下所示的CHANGE MASTER命令开始:

mysql> CHANGE MASTER TO MASTER_HOST='10.0.1.17', MASTER_PORT=3306, MASTER_LOG_FILE='mysql-bin.000003', MASTER_LOG_POS=878, MASTER_USER="rpl", MASTER_PASSWORD="secret";
Query OK, 0 rows affected (0.22 sec)

这个例子使用了 Raspberry Pi 的 IP 地址、端口号(默认为 3306)、来自SHOW MASTER STATUS命令的日志文件和位置，以及复制用户的用户和密码。如果您键入的命令正确，它应该会无错误地返回。如果有错误或警告，使用SHOW WARNINGS命令读取警告并纠正任何问题。

下一步是启动从属进程。这个命令简单来说就是START SLAVE。它通常不会报告任何错误；您必须使用SHOW SLAVE STATUS才能看到它们。清单 8-11 显示了这两个命令的运行情况。

Tip

对于宽结果，使用\G选项将列视为行(称为垂直格式)。

mysql> start slave;
Query OK, 0 rows affected (0.00 sec)

mysql> show slave status \G
∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗ 1\. row ∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗∗
       Slave_IO_State: Waiting for master to send event
  Master_Host: 10.0.1.17
  Master_User: rpl
  Master_Port: 3306
Connect_Retry: 60
      Master_Log_File: mysql-bin.000003
  Read_Master_Log_Pos: 107
       Relay_Log_File: clone-relay-bin.000003
Relay_Log_Pos: 4
Relay_Master_Log_File: mysql-bin.000001
     Slave_IO_Running: Yes
    Slave_SQL_Running: Yes
      Replicate_Do_DB:
  Replicate_Ignore_DB:
   Replicate_Do_Table:
       Replicate_Ignore_Table:
      Replicate_Wild_Do_Table:
  Replicate_Wild_Ignore_Table:
   Last_Errno: 0
   Last_Error:
 Skip_Counter: 0
  Exec_Master_Log_Pos: 107
      Relay_Log_Space: 555
      Until_Condition: None
       Until_Log_File:
Until_Log_Pos: 0
   Master_SSL_Allowed: No
   Master_SSL_CA_File:
   Master_SSL_CA_Path:
      Master_SSL_Cert:
    Master_SSL_Cipher:
       Master_SSL_Key:
Seconds_Behind_Master: 0
Master_SSL_Verify_Server_Cert: No
Last_IO_Errno: 0
Last_IO_Error:
       Last_SQL_Errno: 0
       Last_SQL_Error:
  Replicate_Ignore_Server_Ids:
     Master_Server_Id: 1
1 row in set (0.00 sec)

mysql>

Listing 8-11Starting the Slave

花点时间费力地读完所有这些行。有几个关键字段你需要注意。这些错误包括名称和状态列中的任何错误。例如，第一行(Slave_IO_State)显示了指示从机 I/O 线程状态的文本消息。I/O 线程负责从主服务器的二进制日志中读取事件。还有一个 SQL 线程负责从中继日志中读取事件并执行它们。

对于这个例子，您只需要确保两个线程都在运行(YES)并且没有错误。关于SHOW SLAVE STATUS命令中所有字段的详细解释，请参见在线 MySQL 参考手册( https://dev.mysql.com/doc/refman/8.0/en/replication-configuration.html )。

既然从属服务器已经连接并正在运行，让我们检查它上面的testme数据库:

mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| mysql              |
| performance_schema |
+--------------------+
3 rows in set (0.00 sec)

mysql>

等等！它去哪里了？这个例子不是应该复制一切吗？嗯，是也不是。的确，你的奴隶与主人相连，从现在开始，它将复制主人身上发生的任何变化。回想一下，您使用了SHOW MASTER STATUS命令来获取二进制日志文件和位置。这些值是下一个事件位置的坐标，而不是任何先前事件的坐标。啊哈:您在创建了testme数据库之后设置了复制。

你怎么解决这个问题？那得看情况。如果您真的想要复制testme数据库，您必须停止复制，修复主数据库，然后重新连接从数据库。我不会详细介绍这些步骤，但是我在这里列出了它们作为您自己试验的大纲:

1. 阻止奴隶。

2. 转到主服务器并删除数据库。

3. 获取新的SHOW MASTER STATUS数据。

4. 重新连接从机。

5. 启动从机。

明白了吗？很好。如果没有，这是一个很好的练习，回去自己尝试这些步骤。

清理主服务器并重启复制后，继续尝试在主服务器上创建一个数据库，并观察从服务器上的结果。以下是命令。我使用了不同的数据库名称，以防您选择不尝试前面的挑战，如下所示:

mysql> create database testme_again;
Query OK, 1 row affected (0.00 sec)

mysql> show databases;
+--------------------+
| Database          |
+--------------------+
| information_schema |
| mysql              |
| performance_schema |
| testme             |
| testme_again       |
+--------------------+
4 rows in set (0.01 sec)

mysql>

返回到从属数据库，查看其中列出了哪些数据库，如下所示:

mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| mysql              |
| performance_schema |
| testme_again       |
+--------------------+
4 rows in set (0.00 sec)

mysql>

成功！现在，您的 Raspberry Pi 数据库服务器正在由您的桌面计算机进行备份。

部件购物清单

本章唯一需要的新组件是一个多余的 USB 硬盘，列于表 8-2 中。表 8-3 显示了包含在其他章节购物清单中的支持硬件列表。

表 8-3

以前章节中重复使用的组件

|

项目

|

供应商

|

是吗？成本美元

|

所需数量

| | --- | --- | --- | --- | | Raspberry Pi 型号 4B 2GB 或 4GB 内存 | sparkfun . com、adafruit.com、thepithut.com | 50 美元以上 | one | | 迷你 HDMI 电缆 | 大多数在线和零售商店 | 变化 | one | | HDMI 或 DVI 监视器 | 大多数在线和零售商店 | 变化 | one | | USB 键盘 | 大多数在线和零售商店 | 变化 | one | | USB-C 电源 | 大多数在线和零售商店 | 变化 | one | | SD 卡，32GB 或更大 | 大多数在线和零售商店 | 变化 | one |

表 8-2

所需组件

|

项目

|

供应商

|

是吗？成本美元

|

所需数量

| | --- | --- | --- | --- | | 剩余硬盘 | 任何 USB 硬盘(多余的或购买的) | 变化 | one |

摘要

这一章介绍了 MySQL，并给了你一个如何使用它的速成班。您还在 Raspberry Pi 上编译并安装了 MySQL，并了解了如何使用 MySQL 的更多高级特性，比如复制。

虽然它没有高可用性、五个九正常运行时间(99.999%)数据库服务器那么复杂，但带有附加 USB 硬盘驱动器的低成本 Raspberry Pi 是一个占用空间非常小的数据库服务器，可以放在任何地方。

这一点非常重要，因为传感器网络天生就需要体积小、成本低。必须构建一个昂贵的数据库服务器通常不是所期望的投资水平。

此外，根据您为传感器选择的主机，保存数据很困难。如果您选择 Arduino 作为主机，将数据存储到数据库需要连接到互联网，并依赖另一个服务来存储您的数据。这对于实际上可以将传感器节点连接到互联网 ¹² (或传感器网络的聚合器节点)的情况来说是很好的；但是如果你不能或者不想连接到互联网，从 Arduino 获取数据到数据库服务器是很困难的。

也就是说，直到最近。正如您将看到的，确实有一种方法可以保存来自传感器节点的传感器数据。在下一章中，您将构建一个传感器节点，它将数据保存在新的数据库服务器中——直接从 Arduino！

Footnotes 1

请注意，在撰写本文时，Raspberry Pi(使用 ARM 架构，而不是 x86 或 SPARC)还不是 MySQL 支持的平台——但是您可以让它工作起来！

  2

根据 GNU ( www.gnu.org/philosophy/free-sw.html )，“自由软件是自由的问题，不是价格的问题。要理解这个概念，你应该把‘免费’理解为‘言论自由’，而不是‘免费啤酒’。”

  3

并在 Windows 系统上使用--console命令行选项。

  4

C.数据库关系模型:回顾和分析。

  5

C.J. Date 和 H. Darwen，未来数据库系统的基础:第三宣言(阅读，MA: Addison-Wesley，2000)。

  6

如果你想了解更多关于存储引擎的知识，以及是什么让它们运转起来，请参阅我的书《专家 MySQL 第二版》。

  7

http://en.wikipedia.org/wiki/ACID

  8

虽然大多数传感器节点只写数据，但是一些传感器数据可能需要与其他已知数据结合(通过查找表)才是相关的。

  9

vi 是什么意思？如果您曾经有幸第一次尝试学习它，您可能会认为它意味着“几乎不可能”，因为命令很简洁(根据设计)，很难记住。不过说真的，vi 是 vim 或者 Vi 改进文本编辑器的简称。顾名思义，最初的编辑器很可能已经完全不可能使用了！

  10

MySQL 的旧版本可以用于 Raspberry Pi，但是要小心！其中一些版本不是由 Oracle 发布或维护的。强烈推荐使用 Oracle 当前发布的 MySQL，即使它需要更多的工作才能在 Raspberry Pi 上运行。

  11

虽然您可以创建一个更大的交换文件来进行补偿，但是由于与磁盘交换的性能较低，使用大交换文件进行编译可能需要 12 个多小时才能完成。

  12

将传感器节点连接到互联网是物联网(IoT)的组成部分之一。



九、MySQL 和 Arduino：终于联合了！

在前几章中，我讨论了几种可以用来存储传感器数据的方法。其中一种方法是将数据存储在网络上的数据库中。如果您还记得，这有几个优点，尤其是您不必将传感器网络连接到互联网就能实现这一功能。

如果您的传感器节点连接到一个 Raspberry Pi，这并不难实现，但是如果您的传感器节点连接到一个 Arduino，您如何做到这一点呢？Arduino 本身可以是一个传感器节点，一个或多个传感器直接连接到 Arduino I/O 端口；或者，Arduino 可以是一个数据聚合器，使用 XBee 模块通过 ZigBee 无线网络从其他传感器节点收集数据，如您在第六章中所见。但是，如何在不使用第三方应用程序或基于云的解决方案的情况下将数据插入 MySQL 呢？

本章介绍了一个新的数据库连接器库，使您能够将传感器数据从 Arduino 发送到 MySQL 数据库。

介绍连接器/Arduino

恭喜你！你刚刚进入了一个 Arduino 项目的新世界。借助专门为 Arduino 设计的新数据库连接器，您可以将 Arduino 项目直接连接到 MySQL 服务器，而无需使用中间计算机或基于 web 的服务。

直接访问数据库服务器意味着您可以将从项目中获取的数据存储在数据库中。您还可以检查存储在服务器上的表中的值。该连接器允许您将传感器网络保持在本地，甚至可以与互联网或任何其他外部网络断开连接。

如果您使用了其他一些存储 Arduino 数据的方法，例如将数据写入闪存(如安全数字卡)或 EEPROM 设备，您可以完全取消手动数据复制和提取方法。同样，如果您的项目无法或不想连接到 Internet 来保存数据，那么写入本地数据库服务器的能力也可以解决这个问题。

将数据保存在数据库中不仅可以保存数据供以后分析，还意味着您的项目可以将数据提供给更复杂的应用程序。更好的是，如果您的项目使用大量数据进行计算或查找，您可以将数据存储在服务器上，只检索计算或操作所需的数据，而无需占用 Arduino 上的大量内存。显然，这为 Arduino 项目开辟了一条全新的道路！

数据库连接器被命名为 Connector/Arduino。它在为 Arduino 平台构建的库中实现了 MySQL 客户端通信协议(称为数据库连接器)。此后，当讨论一般概念和特性时，我引用 Connector/Arduino，并将实际的源代码称为 Connector/Arduino 库、连接器或简单的库。

为使用该库而编写的草图(程序)允许您对 SQL 语句进行编码以插入数据，并运行小型查询以从数据库返回数据(例如，使用查找表)。

您可能想知道，内存和处理能力有限的微控制器怎么可能支持将数据插入 MySQL 服务器的代码。您可以这样做，因为与 MySQL 服务器通信的协议不仅广为人知且有据可查，而且是专门设计为轻量级的。这是 MySQL 吸引嵌入式开发者的小细节之一。

为了与 MySQL 通信，Arduino 必须通过网络连接到 MySQL 服务器。为此，Arduino 必须使用以太网或 WiFi 屏蔽，并连接到可以连接到数据库服务器的网络或子网(您甚至可以通过互联网连接)。该库与大多数新的 Arduino 以太网、WiFi 和支持标准以太网库的兼容克隆屏蔽兼容。

Caution

如果您使用的 WiFi 或以太网屏蔽或模块不是 100%兼容 Arduino，您可能会在使用连接器时遇到问题。确保选择使用 Arduino 标准以太网系列的屏蔽和模块。如果它们有自己的库，它们可能与连接器/Arduino 不兼容，或者，最糟糕的情况是，您可能需要修改连接器代码才能使用它。

硬件要求

连接器/Arduino 需要至少 32KB 内存的 Arduino 或 Arduino 克隆。如果您使用的是 Duemilanove 之类的旧 Arduino，请确保您的版本使用的是 ATmega328P 处理器。图 9-1 和 9-2 描绘了两种最常见的 Arduino 板。

图 9-2

Arduino Leonardo(由 arduino.cc 提供)

图 9-1

Arduino Uno(由 arduino.cc 提供)

请注意，莱昂纳多和乌诺的标题是不同的。您可能看不到电路板上的细微差异，但 Leonardo 具有内置的 USB 通信功能，可以使用鼠标和键盘、四个附加的数字引脚、六个模拟引脚和一个脉冲宽度调制(PWM)引脚。有关差异和新特性的更多信息，请参见 www.arduino.cc/en/Guide/ArduinoLeonardoMicro?from=Guide.ArduinoLeonardo 。

连接器/Arduino 还需要 Arduino 以太网或 WiFi 屏蔽或同等设备。这是因为该库引用了为以太网屏蔽编写的以太网库。如果您有其他形式的以太网屏蔽，或者如果您正在使用的以太网屏蔽需要不同的库，您必须对该库稍加修改才能使用它。您将在后面的部分中看到这一点。图 9-3 为 Arduino 以太网盾 2，图 9-4 为 Arduino WiFi 盾。

Note

虽然 WiFi 盾在 Arduino 网站上被列为退役，但你仍然可以在大多数在线零售商网站上找到它们。也有多种 Arduino 克隆 WiFi 屏蔽可以使用。一定要找到一个与 Arduino 的以太网库兼容的。

图 9-4

arduino WiFi 101 shield(arduino . cc 提供)

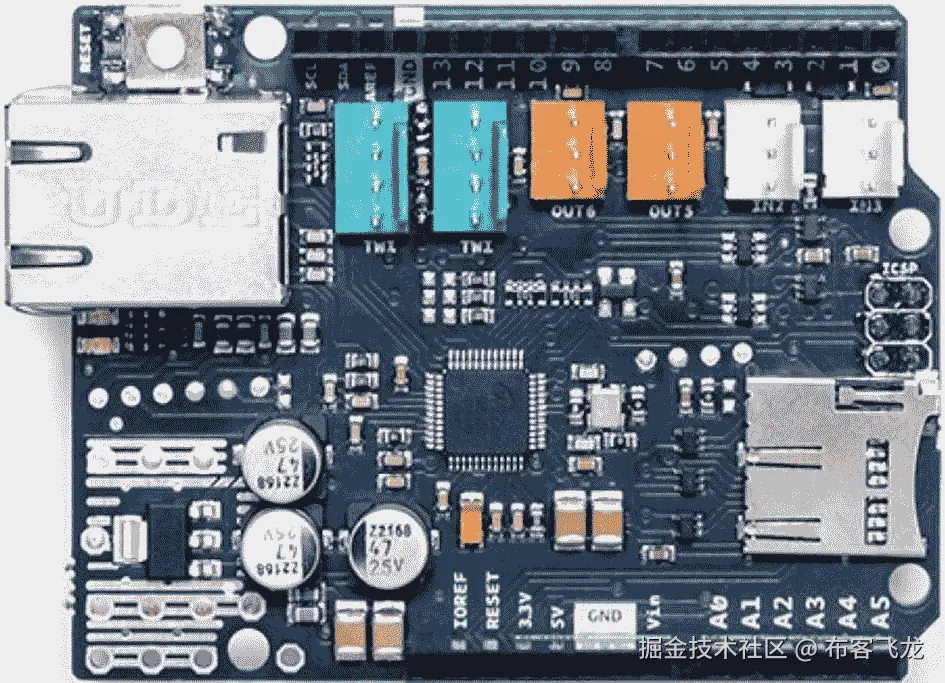

图 9-3

arduino Ethernet Shield 2(arduino . cc 提供)

What about the Due?

连接器已经过测试，可与 Due 和类似的克隆板一起工作。如果你有一个 Due，你可以使用一个 Arduino 以太网屏蔽 ¹ 与连接器。

内存呢？

连接器/Arduino 是作为 Arduino 库实现的。尽管该协议是轻量级的，但是库确实会消耗一些内存。事实上，该库需要大约 28KB 的闪存来加载。因此，它需要 ATmega328 或类似的(或更新的)带有 32KB 闪存的处理器。

这看起来似乎没有太多的空间来编程您的传感器节点，但事实证明，对于大多数传感器来说，您真的不需要那么多。如果你这样做了，你总是可以升级到一个内存更大的新 Arduino。例如，最新的 Arduino，Due，有 512KB 的内存用于程序代码。基于此，仅仅 28KB 的开销是微不足道的。

安装 MySQL 连接器/Arduino

要开始使用这个库，你只需从 Arduino IDE 安装它，就像我们在其他项目中所做的那样。回想一下，我们需要打开一个新的草图，然后选择草图➤包括库➤管理库…，当对话框打开时，在搜索框中输入 MySQL。然后点击安装按钮安装 MySQL 连接器/Arduino，如图 9-5 所示。

该库是开源的，许可为 GPLv2，归 Oracle 公司所有。因此，您打算共享的对库的任何修改都必须符合 GPLv2 许可。虽然它不是 Oracle 或 MySQL 官方支持的产品，但您可以使用 GPLv2 下的库。

图 9-5

安装 MySQL 连接器/Arduino

Database Connectors for MYSQL

MySQL 有很多数据库连接器。Oracle 为各种语言提供了许多数据库连接器，包括。你可以在 http://dev.mysql.com/downloads/connector/ 找到连接器。

• 连接器/ODBC :符合标准 ODBC

• 连接器/网络:视窗。Net 平台

• 连接器/J : Java 应用程序

• 连接器/Python : Python 应用

• 连接器/C++ :标准化的 C++应用程序

• Connector/node . js:JavaScript 应用

• PHP 的 MySQL 本地驱动 (mysqlnd): PHP 连接器

如您所见，几乎所有您可能遇到的编程语言都有一个连接器——现在甚至还有一个用于 Arduino 的连接器！

既然已经安装了连接器/Arduino 库，就可以开始编写支持数据库的草图了！在您进入库源代码之前，让我们首先检查一下使用库的一些限制。

限制

鉴于目标平台是一个内存有限的小型微控制器，在 Arduino 平台上使用复杂的库有一些限制。关于 Connector/Arduino，你应该知道的第一件事是，它不是一个小库:它会消耗大量内存。虽然该库使用动态内存来将内存使用保持在最低水平，但需要多少内存取决于您如何使用连接器。

更具体地说，您需要限制创建的字符串常量的数量。如果您发出简单的数据插入命令(INSERT INTO)，一个简单的计算方法是连接器使用的长度比所有字符串的长度总和多一点。如果向服务器查询数据，连接器使用的数据会比返回的一行数据的累积大小多一点。

如果您使用的是最新的 Arduino Due 或具有大量内存的类似主板，这可能不是问题。但是还有其他的考虑。以下是连接器/Arduino 的已知限制:

• 查询字符串(SQL 语句)必须适合内存。这是因为该类使用内部缓冲区来构建要发送到服务器的数据包。建议使用 PROGMEM 将长字符串存储在程序存储器中(见cmd_query_P)。详见 www.arduino.cc/reference/en/language/variables/utilities/progmem/ 。

• 结果集一次读取一行，一次读取一个字段。

• 结果集中一行的组合长度必须适合内存。

• 立即处理服务器错误响应。连接器将错误代码和消息打印到串行监视器。

既然您已经了解了连接器的高级工作原理、所需的硬件以及如何下载和安装连接器，那么让我们开始使用连接器来编写将数据插入 MySQL 服务器的草图。

还有一个限制值得一提。该连接器被编写为支持 Oracle 公司的 MySQL 的当前和最新版本。其他供应商还维护了其他变体，但是大多数都有一些修改，引入了微妙的不兼容性。例如，已知至少有一种变体会导致连接器出现问题。 ² 如果您在 MySQL 服务器上使用连接器时遇到奇怪的错误或问题，请确保您使用的是 Oracle 发布的服务器二进制文件。切换到 MySQL 的基础或“原始”源代码可以解决许多小问题和不兼容性。

Tip

如果您想了解关于连接器的最新信息，包括即将发布的版本，或者如果您需要关于连接器问题的帮助，请访问位于 https://github.com/ChuckBell/MySQL_Connector_Arduino/wiki 的连接器 GitHub 资源库。

What about the ESP8266?

由于微控制器和 WiFi 模块等小型廉价 ESP 的流行，您在规划传感器网络时可能会遇到这些问题。使用它们完全没问题，因为它们可以使用 Arduino IDE 进行编程。但是，您应该仔细阅读连接器的文档，因为它需要对您的脚本进行一些小的更改，以便能够与 ESP 模块一起使用。甚至有一个样本草图，你可以查看的想法。

支持建筑连接器/Arduino 的草图

让我们从一个简单的草图开始，这个草图设计用来在 MySQL 的一个表中插入一行。你在创造一个“你好，世界！”草图(但保存在数据库表中)。所有支持数据库的草图共享相同的公共构建块。这些包括设置要使用的数据库、使用一组特定的包含文件创建草图、连接到数据库服务器以及执行查询。本节将介绍创建和执行启用数据库的草图所需的基本步骤。

数据库设置

您首先需要的是一台数据库服务器！如果你喜欢限制未知的东西，你可以使用你的台式机或笔记本电脑(在试验嵌入式系统时，这总是一个好的实践)。为了简化示例，我使用了一台运行 MySQL 的笔记本电脑。然而，如果您在前一章中构建了一个 Raspberry Pi MySQL 数据库服务器，那么您可以自由地使用您崭新的 Raspberry Pi 数据库服务器。

我还通过仅使用setup()方法连接到 MySQL 服务器并发出查询来保持示例的简单性。这简化了事情，因为setup()方法只被调用一次。如果您想看看发出多个INSERT语句时会发生什么，可以随意将INSERT语句移到loop()方法中。确保包含delay()调用，以允许库有足够的时间来执行和协商协议。试图太快发出太多查询可能会导致奇怪的错误或丢失行。

首先创建一个数据库和一个表来存储数据。对于这个实验，您创建了一个简单的表，它有两列:一个文本列(char)用于存储消息，一个TIMESTAMP列用于记录保存行的日期和时间。我发现TIMESTAMP数据类型是存储传感器数据的绝佳选择。您很少会不想知道样本是何时采集的！最重要的是，MySQL 使它非常容易使用。事实上，您甚至不需要向服务器传递一个令牌NULL值，因为它自己生成并存储当前时间戳。 ³

清单 9-1 显示了一个 MySQL 客户端(名为mysql)会话，它创建数据库和表，并手动向表中插入一行。草图将从您的 Arduino 执行一个类似的INSERT语句。通过发出一个SELECT命令，你可以看到每次表被更新。

Note

对于本章中的例子，我使用的是 MySQL Shell，但是如果您愿意，您也可以使用旧的 MySQL 客户端。

> mysqlsh --sql --uri root@localhost:33060
MySQL Shell 8.0.19

Copyright (c) 2016, 2019, Oracle and/or its affiliates. All rights reserved.
Oracle is a registered trademark of Oracle Corporation and/or its affiliates.
Other names may be trademarks of their respective owners.

Type '\help' or '\?' for help; '\quit' to exit.
Creating a session to 'root@localhost:33060'
Fetching schema names for autocompletion... Press ^C to stop.
Your MySQL connection id is 18 (X protocol)
Server version: 8.0.19 MySQL Community Server - GPL
No default schema selected; type \use <schema> to set one.
> CREATE DATABASE test_arduino;
Query OK, 1 row affected (0.0190 sec)
> USE test_arduino;
Default schema set to `test_arduino`.
Fetching table and column names from `test_arduino` for auto-completion... Press ^C to stop.
> CREATE TABLE hello (source char(20), event_date timestamp DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP);
Query OK, 0 rows affected (0.0503 sec)
> CREATE USER 'arduino_user'@'%' IDENTIFIED WITH mysql_native_password BY 'secret';
Query OK, 0 rows affected (0.0126 sec)
> GRANT ALL ON *.* to 'arduino_user'@'%';
Query OK, 0 rows affected (0.0108 sec)
> INSERT INTO hello (source) VALUES ('From Laptop');
Query OK, 1 row affected (0.0080 sec)
> SELECT * FROM hello;
+-------------+---------------------+
| source      | event_date          |
+-------------+---------------------+
| From Laptop | 2020-03-04 13:24:14 |
+-------------+---------------------+

Listing 9-1Creating the Test Database

注意，这里我创建了数据库以及访问该数据库的用户。您可能会注意到CREATE USER命令中的一个新短语。IDENTIFIED WITH mysql_native_password子句告诉 MySQL 使用本地密码插件，而不是更新的sha256_password插件。如果您有一个较旧版本的 MySQL 服务器(5.7 和更低版本)，您不需要这个子句，因为它可能会生成错误。

Tip

如果您有连接问题，请确保为您的 MySQL 服务器启用mysql_native_password插件，或者在创建您想要用来从 Arduino 连接的用户时使用前面的条款。

注意，我还创建了一个带有时间戳列的简单表，用于记录事件的日期和时间。这是一个非常简单的例子，但是您可以使用这些技术来帮助您的数据库更易于使用。也就是说，您不必计算一行的日期和时间，只需插入数据并让数据库处理它。酷。

Designing Tables for Storing Sensor Data

为传感器网络设计表格时，请务必仔细选择正确的数据类型和长度(如果适用)。几个月后，当你发现自己辛辛苦苦构建的传感器网络由于选择了错误的数据类型而被截断时，那将是一场悲剧。同样，如果在保存数据时遇到传感器节点或聚集节点失败的问题，请检查角色的长度和其他字段，以确保没有超出分配的大小(长度)。

设置 Arduino

这个例子需要的硬件是一个 Arduino 或 shield 兼容的克隆和一个 Arduino 以太网 shield。以太网屏蔽有多种形式，但我更喜欢 Arduino 品牌的屏蔽，因为它们更可靠。

Buyer Beware: Check Compatibility

在大多数情况下，被描述为“盾兼容”的 Arduino 克隆体是可以安全使用的，但是你应该经常检查。我有一次没有做到这一点，以为自己在一个“100%兼容”的以太网屏蔽上找到了很多东西，却发现它有一个恼人的缺陷，需要我移除屏蔽才能上传草图。虽然 shield 工作正常，我也经常使用，但它不是 100%兼容。

我喜欢将我的 Arduino 安装在一个平台上，以便更容易操作，并且不太可能不小心将它放在导电的表面或物体上，或者更糟糕的是，它可能会不小心划伤我的桌子！继续将以太网屏蔽安装到您的 Arduino 上。确保所有销都就位。图 9-6 显示我的 Arduino 和以太网盾安装在一个平台 ⁴ 上，旁边有一个方便的小试验板。

图 9-6

带以太网屏蔽的 Arduino

开始新的草图

是时候开始写你的草图了。打开你的 Arduino 环境，创建一个名为hello_mysql.ino的新草图。以下部分详细介绍了一个典型的支持 MySQL 数据库的草图的各个部分。您从所需的包含文件开始。

包括文件

要使用连接器/Arduino 库，请记住它需要一个以太网屏蔽，因此需要以太网库。我们还需要包括用于建立连接和发出查询的连接器头。下面显示了一个支持 MySQL 数据库的草图至少需要包含的所有库头文件。现在就开始输入这些:

#include <Ethernet.h>
#include <MySQL_Connection.h>
#include <MySQL_Cursor.h>

Note

本书中的例子不需要包含Ethernet.h头，但是如果出现编译错误，包含它也是可以的。

初步设置

设置好包含文件后，接下来必须处理一些初步声明。这些包括对以太网库和连接器/Arduino 的声明。

以太网库要求您设置服务器的 MAC 地址和 IP 地址。MAC 地址是一串十六进制数字，不需要任何特殊的东西，但是它在您网络上的机器中应该是唯一的。它使用动态主机控制协议(DHCP)来获取 IP 地址、DNS 和网关信息。服务器的 IP 地址是使用IPAddress类定义的(正如您所期望的，它将值存储为一个由四个整数组成的数组)。

另一方面，以太网类也允许您为 Arduino 提供一个 IP 地址。如果您为 Arduino 分配 IP 地址，该地址对于它所连接的网段必须是唯一的。请务必使用 IP 扫描仪，以确保您选择的 IP 地址尚未被使用。

下面显示了 10.0.1.X 网络中节点的这些语句:

byte mac_addr[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
IPAddress server_addr(10,0,1,35);  // IP of the MySQL *server* here

接下来，您需要为 Connector/Arduino 设置一些变量。您需要定义对库的引用和一些字符串，用于草图中使用的数据。至少包括一个用户 ID 字符串、一个密码字符串和一个您使用的查询字符串。最后一个字符串是可选的，因为您可以在查询调用中直接使用文字字符串，但是为查询语句生成字符串是一个很好的实践。这也是使查询参数化以便重用的最佳方式。

以下是完成草图声明所需的语句示例:

EthernetClient client;
MySQL_Connection conn((Client *)&client);

char user[] = "arduino_user";      // MySQL user login username
char password[] = "secret";        // MySQL user login password
char INSERT_SQL[] = "INSERT INTO test_arduino.hello (source) VALUES ('Hello from Arduino!')";

请注意INSERT语句。您包括一个字符串来表明您正在从您的 Arduino 运行查询。

连接到 MySQL 服务器

预备工作到此结束；让我们写点代码吧！接下来，更改setup()方法。这是应该放置连接到 MySQL 服务器的代码的地方。回想一下，每次 Arduino 启动时，这个方法只被调用一次。清单 9-2 显示了所需的代码。

void setup() {
  Serial.begin(115200);
  while (!Serial); // wait for serial port to connect
  Ethernet.begin(mac_addr);
  Serial.println("Connecting...");
  if (conn.connect(server_addr, 3306, user, password)) {
    delay(1000);
    // insert query here //
  }
  else
    Serial.println("Connection failed.");
}

Listing 9-2Setup() Method

代码以调用Ethernet库来初始化网络连接开始。回想一下，当您使用Ethernet.begin()方法时，只传递 MAC 地址，如示例所示，这会导致Ethernet库使用 DHCP 来获取 IP 地址。如果您想手动分配 IP 地址，请参见 http://arduino.cc/en/Reference/EthernetBegin 中的Ethernet.begin()方法文档。

接下来是对串行监视器的调用。虽然不完全必要，但是包含它是一个好主意，这样您就可以看到由 Connector/Arduino 编写的消息。如果您在连接或运行查询时遇到问题，请确保使用串行监视器，以便可以看到库发送的消息。

现在调用delay()方法。您发出一秒钟的等待命令，以确保您有时间启动串行监视器，并且不会错过调试语句。如果您需要更多时间来启动串行监视器，请随意尝试更改该值。

延迟之后，您向串行监视器打印一条语句，表明您正在尝试连接到服务器。连接到服务器是对我们之前用名为connect()的方法创建的 Connector/Arduino 类的一次调用。您传递 MySQL 数据库服务器的 IP 地址、服务器监听的端口以及user name和password。如果这个调用通过，代码将进入下一个delay()方法调用。

在发出额外的 MySQL 命令之前，需要这种延迟来减缓执行速度。与前面的延迟一样，根据您的硬件和网络延迟，您可能不需要此延迟。如果您强烈反对使用延迟来避免延迟问题，您应该进行试验。另一方面，如果连接失败，代码会通过 print 语句告诉您连接已经失败。

注意注释行，// insert query here //。这是我们放置示例查询的地方，以便 Arduino 向 MySQL 发送一次数据。如果我们将它放在loop()方法中，它将多次发送数据，对于这个例子，这不是我们想要的。

运行查询

现在是运行查询的时候了。将这段代码放在成功连接后执行的分支中。清单 9-3 显示了我们将用来运行INSERT查询的代码部分。花点时间通读一下。注意，我们创建了一个MySQL_Cursor类的新实例，执行查询，然后检查结果是否有错误(false 表示失败)。最后，我们简单地删除实例，因为我们不再需要它了。

Serial.print("Recording hello message...");
// Initiate the query class instance
MySQL_Cursor *cur_mem = new MySQL_Cursor(&conn);
// Execute the query
int res = cur_mem->execute(INSERT_SQL);
if (!res) {
  Serial.println("Query failed.");
} else {
  Serial.println("Ok.");
}
// Note: since there are no results, we do not need to read any data
// Deleting the cursor also frees up memory used
delete cur_mem;

Listing 9-3Connecting and Running a Query

请注意，您只需调用一个名为cur_mem->execute()的方法，并向其传递您之前定义的查询。是的，就是这么简单！

最后，在这个例子中,loop()方法是空的，因为我们在开始时只做了一个查询。

void loop() {
}

还有一件事…

至此，您已经拥有了设置和运行连接器的基本草图所需的一切。然而，在绘制草图时，你可能需要考虑两件事。首先，您应该启用调试模式，以便在出现错误时可以看到更多信息。其次，如果您计划执行SELECT查询，启用 select 代码。默认情况下，这两种模式都是关闭的，以便通过禁用部分代码来节省几个字节。

例如，对串行监视器的许多调试打印语句会比您可能拥有的多消耗一点空间。类似地，用于处理来自服务器的数据以进行SELECT查询的代码也占用了一些空间。当使用像 Arduino 这样的小设备时，有时保存几个字节可能会使草图稳定和成功。

要打开调试模式，导航到 Arduino 库目录中的MySQL_Connector_Arduino/src文件夹下的MySQL_Packet.h文件。在版本行之后立即添加以下代码行(以粗体显示)。这将允许在出现错误时打印额外的诊断数据。

#define MYSQL_OK_PACKET     0x00
#define MYSQL_EOF_PACKET    0xfe
#define MYSQL_ERROR_PACKET  0xff
#define MYSQL_VERSION_STR   "1.2.0"
#define DEBUG

Tip

启动新草图时，始终启用调试模式。一旦你让它正常工作，你可以删除它。

要启用选择模式，请在版本行后添加以下代码行(以粗体显示)。这将启用支持选择查询的代码部分。

#define MYSQL_OK_PACKET     0x00
#define MYSQL_EOF_PACKET    0xfe
#define MYSQL_ERROR_PACKET  0xff
#define MYSQL_VERSION_STR   "1.2.0"
#define WITH_SELECT

测试草图

现在，除了 loop()方法之外，您已经拥有了完成草图所需的所有代码。在这种情况下，您让它成为一个空方法，因为您没有做任何重复的事情。清单 9-4 显示了完成的草图。

Tip

如果您在让连接器工作时遇到问题，请参阅“连接器/Arduino 故障排除”部分，然后返回到此项目。

/**
 * Beginning Sensor Networks Second Edition
 * Example: Hello, MySQL!
 *
 * This code module demonstrates how to create a simple database-enabled
 * sketch.
 *
 * Dr. Charles Bell 2020
 */
#include <MySQL_Connection.h>
#include <MySQL_Cursor.h>

byte mac_addr[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };

IPAddress server_addr(10,0,1,35);  // IP of the MySQL *server* here
char user[] = "arduino_user";      // MySQL user login username
char password[] = "secret";        // MySQL user login password
// Sample query
char INSERT_SQL[] = "INSERT INTO test_arduino.hello (source) VALUES ('Hello, Arduino!')";

EthernetClient client;
MySQL_Connection conn((Client *)&client);

void setup() {
  Serial.begin(115200);
  while (!Serial); // wait for serial port to connect
  Ethernet.begin(mac_addr);
  Serial.print("My local IP is: ");
  Serial.println(Ethernet.localIP());
  Serial.println("Connecting...");
  if (conn.connect(server_addr, 3306, user, password)) {
    delay(1000);
    Serial.print("Recording hello message...");
    // Initiate the query class instance
    MySQL_Cursor *cur_mem = new MySQL_Cursor(&conn);
    // Execute the query
    int res = cur_mem->execute(INSERT_SQL);
    if (!res) {
      Serial.println("Query failed.");
    } else {
      Serial.println("Ok.");
    }
    // Note: since there are no results, we do not need to read any data
    // Deleting the cursor also frees up memory used
    delete cur_mem;
  }
  else
    Serial.println("Connection failed.");
}

void loop() {
}

Listing 9-4“Hello, MySQL!” Sketch

在你按下按钮编译和上传草图之前，让我们讨论一下可能发生的几个错误。如果 MySQL 服务器的 IP 地址或user name和password错误，您可能会在串行监视器中看到如下所示的连接失败。注意这里它告诉我们要寻找什么；用户 id 和密码不正确。

My local IP is: 192.168.42.12
Connecting...
...trying...
Error: 84 = Access denied for user 'arduino_user'@'192.168.42.12' (using password: YES).
Connection failed.

如果您的 Arduino 连接到 MySQL 服务器，但查询失败，您会在串行监视器中看到如下所示的错误。注意它告诉我们要寻找什么；表名错误(不存在)。

My local IP is: 192.168.42.12
Connecting...
...trying...
Connected to server version: 8.0.18
Recording hello message...Error: 60 = Table 'test_arduino.hello_arduino' doesn't exist.
Query failed.

请务必仔细检查您的 MySQL 服务器的源代码和 IP 地址，以及选择的用户名和密码。如果您在连接时仍然遇到问题，请参阅“连接器/Arduino 故障排除”一节中的测试内容列表，以确保您的 MySQL 服务器配置正确。

仔细检查服务器安装和草图中的信息后，编译草图并上传到 Arduino。然后启动串口监视器，观察连接 MySQL 服务器的过程。下面显示了代码的完整和成功执行:

My local IP is: 192.168.42.12
Connecting...
...trying...
Connected to server version: 8.0.18
Recording hello message...Ok.

哇，是这个吗？不是很有趣，是吗？如果您在您的串行监视器中看到如前所示的语句，请放心，Arduino 已经连接到 MySQL 服务器并向其发出查询。要进行检查，只需返回到mysql客户端或 MySQL shell，并在表上发出一个SELECT。但是首先，多次运行草图，在表中发布几个插入。

有两种方法可以做到这一点。

首先，你可以在你的 Arduino 上按下重置。如果让串行监视器运行，Arduino 会按顺序显示消息，如下所示。第二，可以再次上传草图。在这种情况下，串行监视器关闭，您必须重新打开它。这种方法的优点是每次都可以更改查询语句，从而将不同的行插入到数据库中。现在继续尝试，并检查您的数据库的变化。

My local IP is: 192.168.42.12
Connecting...
...trying...
Connected to server version: 8.0.18
Recording hello message...Ok.
My local IP is: 192.168.42.12
Connecting...
...trying...
Connected to server version: 8.0.18
Recording hello message...Ok.
My local IP is: 192.168.42.12
Connecting...
...trying...
Connected to server version: 8.0.18
Recording hello message...Ok.

让我们检查一下试运行的结果。为此，您使用mysql客户机连接到数据库服务器，并发出一个SELECT查询。清单 9-5 显示了示例中三次运行的结果。注意每次运行的不同时间戳。正如你所看到的，我运行了一次，然后等了几分钟又运行了一次(我用了我的 Arduino 以太网盾上的重置按钮)，然后马上又运行了一次。很酷，不是吗？

$ mysqlsh --uri root@localhost:33060 --sql
MySQL Shell 8.0.18

Copyright (c) 2016, 2019, Oracle and/or its affiliates. All rights reserved.
Oracle is a registered trademark of Oracle Corporation and/or its affiliates.
Other names may be trademarks of their respective owners.

Type '\help' or '\?' for help; '\quit' to exit.
Creating a session to 'root@localhost:33060'
Fetching schema names for autocompletion... Press ^C to stop.
Your MySQL connection id is 37 (X protocol)
Server version: 8.0.18 MySQL Community Server - GPL
No default schema selected; type \use <schema> to set one.
 MySQL  localhost:33060+ ssl  SQL > SELECT * FROM test_arduino.hello;
+-----------------+---------------------+
| source          | event_date          |
+-----------------+---------------------+
| From Laptop     | 2020-03-10 14:21:21 |
| Hello, Arduino! | 2020-03-10 14:48:11 |
| Hello, Arduino! | 2020-03-10 14:54:24 |
| Hello, Arduino! | 2020-03-10 14:54:41 |
| Hello, Arduino! | 2020-03-10 14:54:56 |
+-----------------+---------------------+
5 rows in set (0.0003 sec)

Listing 9-5Verifying the Connection

以太网盾 2 怎么样？

如果你计划使用 Ethernet Shield 2，你不需要做任何改变。连接器和示例草图无需修改即可工作。

WiFi 盾呢？

如果您计划使用 WiFi shield，您需要进行一些小的更改，以启用连接器中的 WiFi 特定代码。 ⁵ 改变连接器代码非常简单。打开MySQL_Packet.h文件，添加以下代码行替换(或注释掉)#include <Ethernet.h>行:

#ifdef ARDUINO_ARCH_ESP32
    #include <Arduino.h>
#elif ARDUINO_ARCH_ESP8266
    #include <ESP8266WiFi.h>
#else
    #include <WiFi.h>
//    #include <Ethernet.h>
#endif

您需要使用一种可用的 WiFi 连接机制，并注释掉Ethernet.begin()呼叫。这里显示了一个有变化的示例setup()方法:

// WiFi card example
char ssid[] = "my_lonely_ssid";
char pass[] = "horse_with_silly_name";

Connector my_conn;        // The Connector/Arduino reference

void setup() {
  Serial.begin(115200);
  while (!Serial);        // wait for serial port to connect. Leonardo only

  // WiFi section
  int status = WiFi.begin(ssid, pass);
  // if you're not connected, stop here:
  if ( status != WL_CONNECTED) {
    Serial.println("Couldn't get a WiFi connection!");
    while(true);
  }
  // if you are connected, print out info about the connection:
  else {
    Serial.println("Connected to network");
    IPAddress ip = WiFi.localIP();
    Serial.print("My IP address is: ");
    Serial.println(ip);
  }
...

参见 http://arduino.cc/en/Guide/ArduinoWiFiShield 了解更多如何使用连接方法将 WiFi 盾连接到接入点的示例。

如果您计划将 WiFi shield 与比 Arduino Uno Rev3 更旧的 Arduino 一起使用，您需要在 IOREF 引脚上使用跳线，如此处所示(由 arduino.cc 提供),以便 WiFi shield 正常工作。WiFi shield 页面提供了这一点以及在您的项目中使用 WiFi shield 的许多其他非常重要的信息。

WiFi 101 盾呢？

也可以使用较新的 WiFi 101 盾。您必须修改 MySQL_Packet.h 文件，使其类似于 WiFi 盾，如下所示:

#ifdef ARDUINO_ARCH_ESP32
    #include <Arduino.h>
#elif ARDUINO_ARCH_ESP8266
    #include <ESP8266WiFi.h>
#else
    #include <WiFi101.h>
//    #include <Ethernet.h>
#endif

Tip

如果您的主板具有 WiFi 功能，请务必检查它需要哪个 WiFi 库，并相应地更换连接器。

连接器/Arduino 故障排除

如上所述设置和使用连接器/Arduino 通常会取得成功。然而，在有些情况下，设置并不十分正确，本章中的例子根本不起作用。很多问题都可以归咎于你选择的 Arduino 硬件，网络环境设置，甚至 MySQL 服务器配置。

例如，如果您的 Arduino 硬件不是官方的 Arduino 产品，如果它比书中使用的示例更新，或者如果您的以太网屏蔽是克隆的或有线网络屏蔽之外的东西，您可能会遇到让一切正常工作的问题。

如果这种情况发生在你身上，不要放弃！ ⁶ 本节旨在为您提供一些提示和技巧，帮助您找出硬件、软件、网络和操作系统中可能导致连接器无法工作的问题。

我没有详尽地描述所有案例所需的所有步骤，而是提出了一个分类法，您可以用它来诊断和解决您的问题。有几类问题领域。我将依次讨论这些问题:

• MySQL 服务器配置

• MySQL 用户帐户问题

• 网络配置

• 连接器安装

• 其他人

以下部分解释了该问题，并提出了原因和解决方案。可能是这些问题中的一个或多个导致你的草图失败。使用这一部分的最好方法是从头到尾通读一遍，一路上检查你的系统。每一部分都建立在前一部分的基础上，确保所有可能的问题都以有序的方式得到解决。我确信你可以用这种技术让你的素描发挥作用。

Tip

Arduino 站点有一个非常好的 Arduino 常规帮助的疑难解答部分。除了遵循本节中的建议之外，您还应该参考本页。 http://arduino.cc/en/Guide/troubleshooting见。

MySQL 服务器配置

导致 MySQL 草图失败或无法正常工作的最常见问题之一与 MySQL 服务器的配置方式有关。通常，您可能会在串行监视器中看到连接到服务器的错误。本节包含导致此问题的许多原因。

服务器没有使用网络

MySQL 服务器可以配置为使用--skip-networking选项禁用网络。在这种情况下，您可以使用mysql客户端连接到本地机器(安装了 MySQL 的机器)上的 MySQL 服务器，但是从另一台主机访问该机器会失败。

不使用第二台计算机来检查这一点的最好方法(这也是一个可行的测试)是使用如下的mysql客户端。要测试到服务器的本地连接，请运行以下命令(替换您的用户名和密码):

$ mysql -uroot -psecret

如果这有效，那么您的服务器是活动的并且正在接受连接。如果这不起作用，请参考 MySQL 在线参考手册，检查您的配置和其他方法，以确保 MySQL 正常运行。

现在，让我们尝试通过网络连接。每当您使用如下所示的主机选项时，都会触发此操作。注意，这几乎是相同的命令，但是在本例中，您提供了服务器(您的机器)的 IP 地址和 MySQL 的端口:

$ mysql -uroot -psecret -h 10.0.1.23 --port 3306

这模拟了 Arduino 如何连接到 MySQL 服务器。如果工作正常，它会验证您的 MySQL 服务器是否还活着，并使用提供的 IP 和端口接受网络连接。请确保在草图中使用这些设置。

如果命令失败，找到您的mysql.cnf文件(对于某些 Windows 安装为mysql.ini),并删除跳过网络选项。您可以通过在该行的第一列放置一个#来禁用它。一旦你完成了这些，一定要重启你的 MySQL 服务器以使改变生效，然后再次尝试之前的测试。

无法连接，使用了正确的 IP 地址

与--skip-networking选项密切相关的另一个问题是--bind-address选项。该选项确保 MySQL 在特定的 IP 地址上监听和通信。它主要用于多宿主系统(具有多个网络适配器的计算机)。如果启用了该选项，并且没有将其设置为与安装该选项的主机相同的 IP 地址，MySQL 服务器将表现出与上一个问题类似的行为。

测试这个问题使用与上一个例子相同的测试。解决方法就是在 MySQL 配置文件中注释掉 bind-address 选项。如果你改变了配置文件，记得重启你的 MySQL 服务器。

我可以本地连接，但不能远程连接

如果前面的问题没有解决问题，或者如果您的 MySQL 服务器配置正确，但您仍然无法连接，则您的计算机可能正在运行防火墙或类似的端口阻止应用程序。最好的测试方法是使用第二台计算机和mysql客户端应用程序来尝试连接到服务器。如果您收到与服务器没有响应相关的错误或类似错误，则服务器可能正在阻止连接。同样，从远程计算机使用的命令是

$ mysql -uroot -psecret –- 10.0.1.23 --port 3306

要解决此问题，您必须更改防火墙或端口阻止应用程序。MySQL 默认使用端口 3306。请务必检查您的防火墙应用程序，确保它允许通过端口 3306 进行连接(入站和出站)。如果没有，请启用此端口，然后再次尝试您的草图。

Tip

有关为网络访问设置 MySQL 服务器以及特定于平台的安装步骤的更多信息，请参见在线 MySQL 参考手册。

MySQL 用户帐户问题

另一个非常常见的问题是如何创建 MySQL 用户。更具体地说，它与在CREATE USER或GRANT语句中选择主机名有关。例如，如果发出以下命令，从 Arduino 或第二台电脑连接时可能会出现问题:

> CREATE USER 'joe'@'10.0.1.23' IDENTIFIED BY 'secret';
Query OK, 0 rows affected (0.01 sec)
> GRANT SELECT ON test_arduino.* TO 'joe'@'10.0.1.24';
Query OK, 0 rows affected (0.01 sec)

你看到问题了吗(有三个)？首先，您创建了一个拥有特定主机(10.0.1.23)的用户，但是后来您将对test_arduino数据库的SELECT特权授予了同一个用户——或者您真的这么做了吗？

Note

对于 MySQL 服务器的新版本，示例中显示的GRANT语句可能会失败。

这是第二个问题。在GRANT语句中，您使用了主机 10.0.1.24，这意味着当用户joe从 10.0.1.24 连接时，他可以看到test_arduino数据库。

第三个问题源于第二个问题。因为您没有引用现有的用户和主机组合，所以 MySQL 不要求 joe 在从主机 10.0.1.24 连接时使用密码。通过查询mysql.user表可以看到这种情况:

> SELECT user, host, password from mysql.user WHERE user = 'joe';
+------+-----------+-------------------------------------------+
| user | host  | password  |
+------+-----------+-------------------------------------------+
| joe  | 10.0.1.23 | *14E65567ABDB5135D0CFD9A70B3032C179A49EE7 |
| joe  | 10.0.1.24 |   |
+------+-----------+-------------------------------------------+
2 rows in set (0.00 sec)

啊哈，你说。啊哈。这里的教训是始终确保您选择的用户和主机与您想要连接的机器的 IP(或主机名)相匹配。

但是你可能在想，“DHCP 呢？”如果你像大多数草图和例子一样使用 DHCP，那么你可能不知道你的 Arduino 被分配了什么 IP 地址。那你会怎么做？

减少主机名和权限问题的方法之一是使用通配符。考虑前面命令的替代方法:

> CREATE USER 'joe'@'10.0.1.%' IDENTIFIED BY 'secret';
Query OK, 0 rows affected (0.00 sec)
> GRANT SELECT ON test_arduino.* TO 'joe'@'10.0.1.%';
Query OK, 0 rows affected (0.00 sec)
> SELECT user, host, password from mysql.user WHERE user = 'joe';
+------+----------+-------------------------------------------+
| user | host | password  |
+------+----------+-------------------------------------------+
| joe  | 10.0.1.% | *14E65567ABDB5135D0CFD9A70B3032C179A49EE7 |
+------+----------+-------------------------------------------+
1 row in set (0.00 sec)

注意，这里使用了一个%作为 IP 地址的最后一部分。这有效地允许用户从该子网上的任何计算机进行连接。酷！另请注意，您的两个用户帐户的问题已经解决。

与用户帐户相关的其他问题包括忘记密码、拼写错误或在分配密码时使用大写字母(或非大写字母)。所有这些用户帐户问题都可以用mysql客户端应用程序来测试。我建议从第二台计算机尝试本地和远程连接。如果它远程工作，你知道帐户设置正确。当你连接到你的 Arduino 用户帐户时，一定要做一两个SELECT，以确保权限设置正确。

还有一个问题可能会导致连接问题。回想一下我们讨论过的mysql_native_password插件。如果您使用的是 MySQL 的最新版本，您需要在创建用户时为每个用户设置密码，或者设置密码插件默认值。

要为每个用户启用mysql_native_password插件，添加如下所示的子句:

CREATE USER 'user'@'%' IDENTIFIED WITH mysql_native_password BY 'secret';

如果您已经创建了用户，您可以使用ALTER USER命令来更改密码插件。

ALTER USER 'user'@'%' IDENTIFIED WITH mysql_native_password;

要使本机密码插件成为所有用户的默认插件，请将以下内容添加到配置文件中，然后重新启动 MySQL:

[mysqld]
...
default-authentication-plugin=mysql_native_password
...

网络配置

当网络出现问题时，问题并不总是显而易见的。我没有列出许多常见的错误情况或具体的例子，而是讨论了您需要检查以确保工作正常的事情。

当出现网络问题时，您可能会遇到或观察到无法连接到您的 MySQL 服务器。是的，您可能会以几乎相同的方式看到前面描述的相同问题。

检查您是否有网络问题的最佳方式是将第二台计算机连接到您用于 Arduino 的同一条网络电缆，并尝试连接您的朋友mysql客户端。请务必检查电脑是否设置为从 DHCP 获取其 IP 地址，以及所有其他网络设置是否与您的 Arduino 相同(无静态 DNS 等)。

这一点非常重要，因为如果你的电脑配置了静态 IP，而 Arduino sketch 使用的是 DHCP(反之亦然)，这可能会掩盖问题！例如，如果没有可用的 DHCP 服务器，Arduino sketches 配置为动态获取 IP 地址将会失败。

如果您使用与 Arduino 相同的电缆将第二台计算机连接到您的网络，并且它可以工作，但草图仍然不工作，您应该考虑您的以太网屏蔽有故障或与您的硬件不兼容的可能性。查看供应商或制造商的网站，了解任何限制或兼容性解决方法。我至少在一个场合见过这种情况。另一种可能是防护罩出了故障(很少，但确实会发生)。

现在，如果您的计算机无法连接到您的 MySQL 服务器，请检查以下项目以确保您的网络配置正确。其中一些可能看起来有点愚蠢，但我可以向你保证，我个人至少遇到过一次:

• 路由器/交换机打开了吗？ ⁸

• 您使用的子网是否正确？

• 您是否按照正确的顺序为Ethernet.begin()使用了正确的选项？详见在线 Arduino 库参考页面( http://arduino.cc/en/Reference/EthernetBegin )。

• 如果您尝试使用 DHCP，您的网络上有 DHCP 服务器吗？

• 网络电缆是否插入交换机/路由器？ ⁹

• 检查交换机/路由器上的灯。是否显示线缆已连接？否则，您的电缆可能有问题。

再次检查并解决所有这些问题，回到第二台计算机，并尝试连接。当它工作时，你的草图应该连接到 MySQL 服务器。

Note

完整的网络教程或概述超出了本书的范围。然而，在谷歌搜索中键入几个关键词，会给你很多诊断网络问题的好建议。

另一个尝试是为以太网屏蔽加载一个示例草图。例如，加载、编译和运行 WebClient 草图。你应该看到的是从对 google.com 的搜索请求中返回的大量数据。如果这有效，你可以确定你的以太网屏蔽工作正常，你的数据库服务器或者你的草图仍然有问题。

连接器安装

潜在问题的最后一个主要方面与连接器的安装方式有关。如果您已经完成了这一步，并且您的草图编译和上传正确，那么您没有任何与连接器安装相关的问题。我在下面几节中描述了最常见的安装问题。

与“没有命名的模块”相关的编译错误

如果您遇到编译错误，抱怨没有名为 Connector 的模块或类似的错误，那么您没有将库安装在正确的位置。回到本章前面的“安装 MySQL 连接器/Arduino”一节，并确保您已经安装了库。

如果您从 GitHub 下载了库，您必须确保将库文件放在正确的位置。事实上，您的 libraries 文件夹可能不在您认为的位置。请务必检查首选项对话框以找到默认位置。libraries 文件夹应该是 sketchbook 位置的子文件夹。

你已经正确复制了连接器的最好标志是你可以在文件 ➤ 示例菜单中看到 MySQL 连接器 Arduino 子菜单。

与包含文件相关的编译错误

像这样的错误可能是由于在#include <MySQL***.h>语句中使用引号和括号造成的。如果您使用引号，并且文件没有复制到您的项目文件夹或其子文件夹中，您可能会看到编译错误。正确的方法是对位于libraries文件夹中的连接器文件使用括号。

其他人

还有一些你可能遇到的其他问题不属于前面的类别。

串行监视器中出现奇怪的字符

如果您在串行监视器输出中看到垃圾或奇怪的字符，可能是您对Serial.begin()方法的设置与串行监视器设置不匹配。从串行监视器的下拉列表中选择合适的速度，然后再次尝试您的草图。

串行监视器无输出

这个很难诊断。有时 Arduino 会挂起，或者存在硬件问题，如屏蔽未完全就位、电量不足，甚至草图太大而无法放入内存(请参见下一节)。出现这种情况时，请仔细检查您的硬件是否正确安装了所有组件，并确保您的 Arduino IDE 串行端口和主板设置正确。

我的素描太大了

因为连接器使用大量程序内存，所以在编译草图时可能会耗尽空间。当这种情况发生时，您可能会得到如下错误:

Binary sketch size: 32510 bytes (of a 32256 byte maximum).

如果发生这种情况，请尽可能删除所有不必要的变量、字符串、包含文件和代码。Arduino 网站上的故障排除部分有几个条目是关于减小草图大小的建议。

在极端情况下，您可以编辑连接器本身的源文件并删除不需要的特征。在这种情况下，您希望通过注释掉不使用的方法来移除它们。

Note

在 IDE 的某些版本中，修改文件可能需要重新加载草图以激活 IDE 中的更改。

这些都没有解决我的问题——接下来怎么办？

如果您已经尝试了前面几节中的建议，但仍有问题，请返回到顶部，再次尝试解决方案。如果这不能解决问题，请尝试不同的 Arduino(如 Uno)和不同的以太网屏蔽。测试和诊断应该已经排除了所有其他问题，只剩下 Arduino 硬件是可疑的。

现在你已经知道了 MySQL 数据库草图的基本要求，让我们简短地浏览一下 Connector/Arduino 库，了解一下有哪些方法可供你使用。

MySQL 连接器/Arduino 代码之旅

在您着手一个项目之前，让我们花点时间浏览一下这个库的源代码。本节将更详细地研究这个库及其支持方法。如果您不打算扩展或修改这个库，您可以直接跳到项目部分。

图书馆文件

MySQL 连接器 Arduino 文件夹包含许多文件和一个目录。以下列表描述了每个文件:

• 示例:包含使用库的示例代码的目录

• extras :包含文档和使用说明的目录

• src :包含库源代码的目录

• keywords.txt:为库保留的关键字列表

• library.propertie s :包含库的 Arduino 属性的文件

• README.md:介绍性文件

源代码分布在几个源文件中，每个文件都有自己的用途。下面列出了源代码模块(头文件.h和源文件.cpp及其用途:

• MySQL_Connection:处理初始握手和一般客户端/服务器连接

• MySQL_Cursor:处理查询及其结果集的执行

• MySQL_Encrypt_Sha1:对连接握手进行 SHA1 加密

• MySQL_Packet:处理客户端/服务器连接的低级包格式、传输和接收

如果需要更改连接器，可以将更改集中在适当的模块中。例如，如果您需要调整连接器连接到服务器的方式，请在MySQL_Connection.h / .cpp中查找。

场结构

当与服务器通信时，库使用许多结构。在返回结果集时，有一种结构是您经常使用的。它被称为field_struct，如下图所示。这个你可以在MySQL_Cursor.h里找到。

// Structure for retrieving a field (minimal implementation).
typedef struct {
  char *db;
  char *table;
  char *name;
} field_struct;

字段结构用于检索字段的元数据。请注意，您将获得数据库、表和字段名。在涉及连接的查询中，这允许您确定字段来自哪个表。用于填充该字段结构的方法get_field()，在内存中创建字符串。当您完成对数据的读取或操作时，您有责任释放这些内存(字符串)。

还有两种处理结果集的结构:column_names和row_values。我将在下一节更详细地讨论这些问题，但是为了完整起见，在这里将它们包括在内。使用column_names获取列信息，使用row_value获取结果集中的行值。你也可以在MySQL_Cursor.h找到这些。

// Structure for storing result set metadata.
typedef struct {
  int num_fields;     // actual number of fields
  field_struct *fields[MAX_FIELDS];
} column_names;

// Structure for storing row data.
typedef struct {
  char *values[MAX_FIELDS];
} row_values;

现在您已经理解了使用库方法所涉及的结构，让我们来研究一下您可以用来与 MySQL 服务器通信的方法。

公共方法

库——或者更具体地说，类——通常有一个或多个公共方法，任何调用者(程序)都可以通过类的实例化来使用这些方法。类也有一些私有的部分，它们通常是帮助器方法，为类做一些内部的事情。这些方法可以抽象类的某些部分，或者简单地隐藏调用者不需要访问的数据和操作(想想抽象数据类型)。因此，公共方法和属性是设计者允许调用者访问的东西。

连接器/Arduino 库有许多定义库功能的公共方法。有连接、执行查询和从数据库返回结果(行)的方法。每个都在适当的代码模块中声明。我将在后面的小节中演示如何使用这些方法。

我们将看看三个最常用模块的公共方法。SHA1 模块没有适用于支持 MySQL 的草图的方法。

MySQL_Connection

下面显示了MySQL_Connection.h文件中MySQL_Connection类的公共方法的方法声明。我将在下面的段落中讨论每种方法的细节。

boolean connect(IPAddress server, int port, char *user, char *password,
                char *db=NULL);
int connected() { return client->connected(); }
const char *version() { return MYSQL_VERSION_STR; }
void close();

如您所见，connect()方法是连接 MySQL 数据库服务器时必须调用的方法。这个方法必须在 Ethernet 类初始化之后，库中任何其他方法之前调用。它需要服务器的 IP 地址、服务器的端口以及用于连接的用户名和密码。还可以指定默认数据库，这样就不必在 SQL 命令中指定数据库。

它返回一个布尔值，其中 true 表示成功，false 表示在连接到服务器时出现了一些错误。如果您在连接到服务器时遇到问题，您应该尝试使用mysql客户端和草图中定义的 IP、端口、用户和密码从网络上的另一台机器进行连接，以确保连接性，并且没有用户或密码问题。

如果 Arduino 连接到服务器，则connected()方法返回 true，否则返回 false。如果长时间不活动或出现错误，您可以使用此方法来测试连通性。

version()方法返回您连接的服务器版本。只有当连接成功时，它才有效。

close()方法断开与服务器的连接并关闭连接。如果您定期连接和断开连接，请始终调用此方法。

MySQL_Cursor

下面显示了MySQL_Cursor.h文件中MySQL_Cursor类的公共方法的方法声明。我将在下面的段落中讨论每种方法的细节。

boolean execute(const char *query, boolean progmem=false);
void show_results();
void close();
column_names *get_columns();
row_values *get_next_row();
int get_rows_affected() { return rows_affected; }
int get_2483295 { return last_insert_id; }

execute()方法是您可以用来执行查询(SQL 语句)的方法。该方法采用一个常量字符串引用，其中包含您希望执行的查询。如果字符串是使用程序空间定义的，也可以传递它。在这种情况下，您将progmem参数设置为true。有关使用程序空间(称为 PROGMEM)的更多信息，请参见 Arduino 在线参考( www.arduino.cc/en/Reference/PROGMEM )。基本上，如果您需要更多的数据空间，但是能够负担得起使用程序空间来存储数据，那么您应该使用这个方法来执行程序空间中的字符串。

show_results()方法既是如何为SELECT查询从数据库中检索数据的一个例子，也是一个可以在发出execute()调用后执行的方法。该方法一次读取一行，并将其发送到串行监视器。对于测试查询和试验新草图来说，这是很方便的。

另一方面，如果您想从数据库中读取行并处理数据，您可以编写自己的方法来完成这项工作。您必须首先使用execute()执行查询；然后，如果有结果集，使用get_columns()读取列标题(服务器总是首先发送列标题)，并使用迭代器get_next_row()读取行。

如果您想检索 SQL 命令返回的受影响的行数，您可以在执行查询后使用get_rows_affected()方法来获取该值。类似地，您可以使用get_2483295获得最后插入的自动增量值，但这仅在使用自动增量时有效。

MySQL _ 数据包

这个模块在大多数草图中并不常用，但是有一个方法值得一提。在游标或连接器类中可以使用print_packet()方法将数据包数据写入串行监视器。如果您尝试修改连接器以用于不同的板或客户机/服务器协议，您可以将此方法放在关键位置以显示数据包中的数据。使用方法之前，请确保打开调试模式。

示例用途

除了连接到数据库服务器，库的两个用途是发出不返回结果的查询(比如INSERT)和从返回结果集的查询中返回行(比如SELECT或SHOW VARIABLES)。以下各节演示了其中的每一个选项。

没有结果的查询

您已经在“Hello，MySQL！”例子。回想一下，这只是一个对execute()的调用，将查询作为字符串传递。下面显示了一个不返回结果的查询示例:

MySQL_Cursor *cur_mem = new MySQL_Cursor(&conn);
int res = cur_mem->execute(INSERT_SQL);
if (!res) {
  Serial.println("Query failed.");
} else {
  Serial.println("Ok.");
}
delete cur_mem;

返回结果的查询

从服务器返回结果(行)稍微复杂一点，但也不过分。要从服务器读取结果集，必须首先读取结果集头和字段数据包，然后读取数据行。具体来说，您必须预测、读取和解析以下数据包:

• 结果集头包:列数

• 字段包:列描述符

• EOF 包:标记:场尾包

• 行数据包:行内容

• EOF 包:标记:数据包结束

这意味着 MySQL 服务器首先发送您必须读取的字段数量和字段(列)列表，然后行数据出现在一个或多个包中，直到没有更多行。读取结果集的算法如下:

1. 读取结果集标题中的列数。

2. 读取字段直到 EOF。

3. 读取行直到 EOF。

我们来看看show_results()方法的内容；参见清单 9-6 。

void MySQL_Cursor::show_results() {
  column_names *cols;
  int rows = 0;

  // Get the columns
  cols = get_columns();
  if (cols == NULL) {
    return;
  }

  for (int f = 0; f < columns.num_fields; f++) {
    Serial.print(columns.fields[f]->name);
    if (f < columns.num_fields-1)
      Serial.print(',');
  }
  Serial.println();

  // Read the rows
  while (get_next_row()) {
    rows++;
    for (int f = 0; f < columns.num_fields; f++) {
      Serial.print(row.values[f]);
      if (f < columns.num_fields-1)
        Serial.print(',');
    }
    free_row_buffer();
    Serial.println();
  }

  // Report how many rows were read
  Serial.print(rows);
  conn->show_error(ROWS, true);
  free_columns_buffer();

  // Free any post-query messages in queue for stored procedures
  clear_ok_packet();
}

Listing 9-6Displaying Result Sets

这是怎么回事？请注意执行查询的代码结构；如果有结果(execute()不返回NULL)，则读取列标题。从get_columns()方法返回的是一个包含字段结构数组的结构。结构如下所示:

// Structure for retrieving a field (minimal implementation).
Typedef struct {
  char *db;
  char *table;
  char *name;
} field_struct;

// Structure for storing result set metadata.
Typedef struct {
  int num_fields; // actual number of fields
  field_struct *fields[MAX_FIELDS];
} column_names;

注意,column_names结构有一个字段数组。使用该数组以field_struct的形式获取每个字段的信息(如前所示)。在该结构中，您可以获得数据库名、表名和列名。在代码中，您只需打印出列名和列名后的逗号。

接下来，使用一个名为get_next_row()的特殊迭代器读取行，它返回一个指向包含字段值数组的行结构的指针:

// Structure for storing row data.
typedef struct {
  char *values[MAX_FIELDS];
} row_values;

在这种情况下，当get_next_row()返回一个有效的指针(不是NULL)时，您读取每个字段并打印出值。

你可能想知道MAX_FIELDS是什么。这是确保限制列(字段)数组的一种简单方法。这在MySQL_Cursor.h中定义，并设置为 32 ( 0x20)。如果你想节省几个字节，你可以把这个值改为更低的值，但是要注意:如果你超过了这个值，你的代码将会进入 wonkyville ¹⁰ (未引用指针)。所以小心行事。

还要注意对free_row_buffer()和free_columns_buffer()的调用。这些是在读取列和行值时释放任何分配的内存所需的内存清理方法(嘿，你必须把它放在某个地方！).在处理完行之后，调用free_row_buffer()，在方法结束时调用free_columns_buffer()。如果您没有将这些添加到您自己的查询处理程序方法中，您将很快耗尽内存。

为什么是手动的？嗯，就像MAX_FIELDS设定一样，我想保持简单，因此尽可能节省空间。自动垃圾收集会增加大量代码。

您可以使用此方法作为模板来构建自己的自定义查询处理程序。例如，您可以在 LCD 上显示数据，或者在草图的另一部分使用信息，而不是将数据打印到串行监视器上。

作为练习，您可以更改库以显示条形和虚线输出(称为网格)。这并不特别困难，但是需要的代码不仅仅是几个字节(这也是我没有把它放在库中的原因)。如果您想知道如何为每个字段打印多少个破折号，请记住您首先阅读字段(包括每个字段的大小)。挑战在于打印条形和破折号，以便它们在显示区域中排成一行。

既然您已经更熟悉连接器/Arduino 库，让我们重新检查第六章中的 Arduino 传感器节点——但是这一次，您添加代码来将传感器数据保存到 MySQL 服务器。

Adjusting the Speed of Query Results

该库在wait_for_client()方法(在mysql.cpp中)中包含一个延迟，可以调整该延迟以提高返回查询结果的速度。它目前被设置为适度延迟。根据您的网络延迟和与数据库服务器的接近程度(如，没有网络跃点)，您可以大大降低该值。最初添加它是为了帮助防止较慢的无线网络出现问题。

项目:构建 MySQL Arduino 客户端

在前面的章节中，您了解了什么是 Connector/Arduino，以及如何使用它让 Arduino MySQL 客户端更新 MySQL 数据库服务器中的表。在本节中，您将重温上一章中的传感器节点示例，并让它将数据保存到数据库，而不是串行监视器。在这种情况下，我们将使用 WiFi 屏蔽，因为这是将 Arduino 板连接到网络的一种更常见的方式。

因为所有使用连接器/Arduino 库的例子都是一样的，所以您的进度会更快。此外，为了进一步简化示例，您没有使用 XBee 模块，而是将传感器连接到 Arduino。让我们从硬件设置开始。

Note

我重复从第章到第章的步骤，以提供完整的解释和演练。我跳过了读取 DHT22 的代码细节，因为那部分是相同的。

硬件设置

该项目所需的硬件包括 Arduino、WiFi 屏蔽、DHT22 湿度和温度传感器、试验板、4.7K 欧姆电阻(颜色:黄色、紫色、红色、金色)和试验板跳线。除了 WiFi 盾之外，这与第六章的项目设置相同。

Tip

如果你被卡住了或者想要更多的信息，在 Adafruit 的网站上有一个极好的教程。 http://learn.adafruit.com/dht见。

首先将 Arduino 放在试验板旁边。如果您还没有这样做，请在您的 Arduino 上安装 WiFi 盾。在继续操作之前，请确保所有引脚都已固定在其插槽中。

将 DHT22 传感器插入试验板的一侧，如图 9-7 所示。请经常参考这一点，并在打开 Arduino 电源(或将其连接到笔记本电脑)之前仔细检查您的连接。你要避免电混沌理论中的意外实验。

图 9-7

DHT22 接线

接下来，将 Arduino 的电源连接到试验板。用一根跳线将 Arduino 上的 5V 引脚连接到试验板电源轨，用另一根跳线将 Arduino 上的接地(GND)引脚连接到试验板的接地轨。这些电线就位后，您就可以为传感器布线了。您使用四个引脚中的三个，如表 9-1 所示。

表 9-1

DHT22 连接

|

别针

|

连接到

| | --- | --- | | one | +5V | | Two | Arduino 上的引脚 4，VCC 和数据引脚之间的 4.7K 欧姆电阻(强上拉) | | three | 不连接 | | four | 地面 |

Note

我们对 DHT22 使用引脚 4，因为一些 WiFi 屏蔽使用引脚 7。

软件设置

要将 DHT22 与 Arduino 配合使用，您需要拥有最新的 DHT22 库。您可以通过搜索库管理器直接从 Arduino IDE 安装库。打开 Arduino IDE，然后打开一个新的草图，从菜单中选择草图 ➤ 包含库 ➤ 管理库……。图 9-8 显示了库管理器。

图 9-8

图书馆经理

库管理器可能需要一些时间来连接到服务器并下载最新的目录。完成后，您可以在右上角的文本框中键入DHT22并按下ENTER。这将在库目录中搜索所有匹配的库。

从 Adafruit 选择 DHT 传感器库，点击Install。如果系统提示您安装支持库，请点击Install all以确保所有必备软件都已安装，如图 9-9 所示。

图 9-9

安装所有库

设置传感器数据库

您还需要在 MySQL 服务器上创建一个表。下面显示了创建测试数据库和表所需的 SQL 语句。使用 MySQL Shell 的mysql客户端来执行这些命令。

CREATE DATABASE dht22_test;
CREATE TABLE dht22_test.temp_humid (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `temp_c` float DEFAULT NULL,
  `rel_humid` float DEFAULT NULL,
  PRIMARY KEY (`id`)
);

现在您已经配置好了硬件并建立了数据库，让我们写一些代码吧！

Tip

务必将#include <WiFi.h>添加到MySQL_Packet.h文件中，以便与 WiFi 盾一起使用。

编写代码

代码与第六章的项目非常相似，除了您添加了连接 MySQL 服务器和插入传感器数据所需的代码。这个代码模块演示了一个温度和湿度传感器节点形式的基本数据收集节点。它使用普通的 DHT22 传感器，连接到带有 WiFi 屏蔽的 Arduino。

在这个项目中，我们还将看到连接器的两个最新特性:与指定的默认数据库连接，以及检索受影响的行和上次插入的 id。我们还将看到如何组织代码以使其更易于阅读的例子。 ¹¹

更具体地说，我们将读取传感器并将数据写入 MySQL 到它自己的名为read_data()的方法中。我们还将连接 MySQL 的连接代码移动到一个名为connect_to_mysql()的方法中。

我们将集中讨论 MySQL 部分的代码，而不是遍历代码的每一个细微差别。打开一个新草图，并将其命名为dht22_mysql.ino。或者，从图书网站下载示例代码。清单 9-7 显示了完整的源代码。

/*
  Beginning Sensor Networks Second Edition
  Example: Arduino Hosted Sensor Node

  This sensor node uses a DHT22 sensor to read temperature and humidity
  printing the results in the serial monitor.
*/
#include "DHT.h"
#include <WiFi.h>
#include <MySQL_Connection.h>
#include <MySQL_Cursor.h>

#define DHTPIN 4          // DHT22 data is on pin 4
#define read_delay 5000   // 5 seconds
#define DHTTYPE DHT22     // DHT22 (AM2302)

byte mac_addr[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };

IPAddress server_addr(192,168,42,8);  // IP of the MySQL *server* here
char user[] = "arduino_user";      // MySQL user login username
char password[] = "secret";        // MySQL user login password

// Sample query
char INSERT_DATA[] = "INSERT INTO temp_humid (temp_c, rel_humid) VALUES (%s, %s)";
char DEFAULT_DATABASE = "dht22_test";
char ssid[] = "SSID";
char pass[] = "PASSWORD";

WiFiClient client;
MySQL_Connection conn((Client *)&client);

DHT dht(DHTPIN, DHTTYPE);

/*
 * Read the data from the sensor and save it in the database.
 */
void read_data() {
  char query_buf[128];
  char temp_str[20];
  char humidity_str[20];
  int rows_affected;
  int last_insert_id;

  // Read humidity
  float humidity = dht.readHumidity();
  // Read temperature as Celsius
  float temp_c = dht.readTemperature();

  // Check for errors and return if any variable has no value
  if (isnan(temp_c) || isnan(humidity)) {
    Serial.println("ERROR: Cannot read all data from DHT-22.");
    return;
  }

  // Convert values to strings for the string buffer
  dtostrf(temp_c, 7, 2, temp_str);
  dtostrf(humidity, 7, 2, humidity_str);
  sprintf(query_buf, INSERT_DATA, temp_str, humidity_str);

  Serial.print("Humidity: ");
  Serial.print(humidity);
  Serial.print("%, ");
  Serial.print(temp_c);
  Serial.print("C ... ");

  // Initiate the query class instance
  MySQL_Cursor *cur_mem = new MySQL_Cursor(&conn);
  // Execute the query
  int res = cur_mem->execute(query_buf);
  if (!res) {
    Serial.println("Query failed.");
  } else {
    Serial.println("Ok.");
  }
  // Get the last insert id and rows affected
  rows_affected = cur_mem->get_rows_affected();
  last_insert_id = cur_mem->get_2483295;
  Serial.print(rows_affected);
  Serial.print(" rows affected, last insert id = ");
  Serial.println(last_insert_id);

  delete cur_mem;
}

/*
 * Connect to MySQL
 */
void connect_to_mysql() {
  // Now connect to MySQL
  Serial.println("Connecting...");
  if (conn.connect(server_addr, 3306, user, password, DEFAULT_DATABASE)) {
    delay(1000);
  } else {
    Serial.println("Connection failed.");
  }
}

void setup() {
  Serial.begin(115200);
  while (!Serial); // wait for serial port to connect
  Serial.println("Welcome to the DHT-22 Arduino MySQL example!");
  // WiFi section
  Serial.println("Starting WiFi.");
  int status = WiFi.begin(ssid, pass);
  // if you're not connected, stop here:
  if (status != WL_CONNECTED) {
    Serial.println("Couldn't get a WiFi connection!");
    while(true);
  }
  // if you are connected, print out info about the connection:
  else {
    Serial.println("Connected to network");
    IPAddress ip = WiFi.localIP();
    Serial.print("My IP address is: ");
    Serial.println(ip);
  }
  dht.begin();
  Serial.println("Starting Sensor Data Collection:");
  connect_to_mysql();
}

void loop() {
  delay(read_delay);
  if (conn.connected()) {
    read_data();
  } else {
    conn.close();
    Serial.println("Retrying connection.");
    connect_to_mysql();
  }
}

Listing 9-7Reading a DHT22 Sensor

请注意，setup()方法的代码与前面的例子相同，只是在这个例子中，您连接到 WiFi，连接到 MySQL，设置 DHT 库，然后退出。将数据插入 MySQL 数据库的代码在read_data()方法中。让我们看看形成查询字符串的代码。为了清楚起见，我在这里重复代码作为摘录:

char INSERT_DATA[] = "INSERT INTO temp_humid (temp_c, rel_humid) VALUES (%s, %s)";
...
char query_buf[128];
char temp_str[20];
char humidity_str[20];
...
float humidity = dht.readHumidity();
float temp_c = dht.readTemperature();
...
// Convert values to strings for the string buffer
dtostrf(temp_c, 7, 2, temp_str);
dtostrf(humidity, 7, 2, humidity_str);
sprintf(query_buf, INSERT_DATA, temp_str, humidity_str);
...

Arduino 平台上有一个关于浮点到字符串转换的特性。您必须使用dtostrf()方法，通过字符缓冲区将浮点数转换成字符串。您可以在过程中指定大小和精度。然后，我们使用这些字符串从大小为 128 的静态缓冲区构建一个字符串，使用sprintf() ¹² 方法来格式化和填充表的值。

Caution

注意数组大小！如果您打算保存传感器节点返回的字符串数据，请确保您的查询适合内存。

如果您的网络与这里描述的不同，您可以相应地更改IPAddress变量。同样，如果您的用户和密码不同，也要确保更改这些值。最后，如果想降低采样率，可以相应调整read_delay。

一旦你将所有的代码输入到你的 Arduino 环境中，并且你的 Arduino 已经准备好了，是时候进行测试了。如果有问题，请参考前面的常见错误部分。

测试执行

执行草图意味着将它上传到你的 Arduino 并观看它运行。如果您尚未连接 Arduino，现在就可以连接。我喜欢从画草图开始。单击 Arduino 应用程序左侧的复选标记，观察底部信息屏幕中的输出。如果您看到错误，请修复它们并重试编译。常见错误包括丢失 DHT22 库(这可能需要重新启动 Arduino 应用程序)、键入错误、语法错误等。一旦一切编译正确，你就可以点击工具栏上的上传按钮来上传你的草图了。

上传完成后，单击工具栏右侧的按钮打开串行监视器。观察 Arduino 连接到 MySQL 服务器，以及每次记录传感器数据时打印的消息。让它运行几次，以生成一些数据。清单 9-8 显示了您应该看到的典型输出。

Welcome to the DHT-22 Arduino MySQL example!
Starting WiFi.
Connected to network
My IP address is: 192.168.42.13
Connecting...
...trying...
Connected to server version 8.0.18
Deleting all rows from table ... Ok.
18 rows affected.
Starting Sensor Data Collection:
Humidity: 39.80%, 23.20C ... Ok.
1 rows affected, last insert id = 462
Humidity: 39.70%, 23.20C ... Ok.
1 rows affected, last insert id = 463
Humidity: 39.70%, 23.20C ... Ok.
1 rows affected, last insert id = 464
Humidity: 39.70%, 23.20C ... Ok.
1 rows affected, last insert id = 465
Humidity: 39.70%, 23.20C ... Ok.
1 rows affected, last insert id = 466
Humidity: 39.70%, 23.20C ... Ok.
1 rows affected, last insert id = 467

Listing 9-8Example Execution of the DHT22 MySQL Example

Tip

如果出现“确认超时”错误，请尝试拔下传感器插头再插回，或者在草图运行时断开并重新连接电源线。请务必小心避免 ESD！

一旦观看 Arduino 旋转的刺激结束，请通过断开 USB 电缆来停止 Arduino。现在，您可以检查数据库，以确保记录了传感器数据。清单 9-9 显示了所需的步骤。您在这里所做的只是在桌面上发出一个SELECT命令。每次 Arduino 记录数据时，您都会看到一行。

> select * from dht22_test.temp_humid;
+-----+--------+-----------+
| id  | temp_c | rel_humid |
+-----+--------+-----------+
| 535 |   23.5 |      39.6 |
| 536 |   23.5 |      39.6 |
| 537 |   23.5 |      39.6 |
| 538 |   23.5 |      39.6 |
| 539 |   23.5 |      39.6 |
| 540 |   23.5 |      39.6 |
| 541 |   23.5 |      39.6 |
| 542 |   23.5 |      39.7 |
| 543 |   23.5 |      39.6 |
| 544 |   23.5 |      39.6 |
| 545 |   23.5 |      39.6 |
| 546 |   23.5 |      39.6 |
| 547 |   23.5 |      39.6 |
| 548 |   23.5 |      39.6 |
+-----+--------+-----------+
14 rows in set (0.0004 sec)

Listing 9-9Example Data Collected

如果你看到类似的输出，恭喜你！您刚刚构建了第一个支持数据库的基于 Arduino 的传感器节点。这是构建传感器网络的重要一步，因为您现在已经拥有了构建更复杂的无线传感器节点和聚合节点所需的工具，可以将传感器数据插入数据库。

为了更多乐趣

一旦你对这个项目的测试和实验感到满意，如果你像我一样有一颗好奇的心，你可能会开始发现你可以做些什么来改进代码和项目。我在这里列出几个供你自己考虑。不要害怕调整和修改——这是使用 Arduino 的最大乐趣之一！

• 更改代码以存储华氏温度。

• 将采样率更改为每 15 分钟一次或每小时一次。

• 更改表以添加新列，并使用触发器自动将温度转换为华氏温度。提示:ALTER TABLE dht22_test.temp_humid ADD COLUMN temp_f float AFTER temp_c。

• 对于专家:与其从 DHT22 中拆分数据并将两个值存储在数据库中，不如将原始值存储在数据库中并使用视图来拆分这些值。

你认为这是一种趋势吗？最后两点建议将一些逻辑从 Arduino 移到数据库中。这是一个非常好的实践，您应该通过学习更多关于 MySQL 服务器提供的视图、函数、触发器和事件等特性来磨练它。

因为 Arduino 平台是一个容量有限的小型设备，所以将数据操作转移到数据库服务器不仅节省了处理能力，还节省了内存使用。让数据库服务器完成繁重的数据转换工作也可以让您更频繁地读取传感器读数。

要了解关于触发器、视图和事件的更多信息，请参阅在线 MySQL 参考手册。

接下来的两个部分展示了一些如何在草图中使用连接器的例子。这些都不是完整的项目；相反，它们旨在作为使用连接器编写自己草图的模板。

项目示例:从变量插入数据

在编写连接器时，我在博客上发现了一些不熟悉 C 编程的人或一般编程新手的帖子。这太棒了，因为这意味着 Arduino 正在接触到它的一些目标受众！

不断出现的一个问题是如何执行一个从传感器提供值的INSERT查询，或者如何用存储在变量中的值构造一个INSERT语句。我们在前面的 DHT22 例子中通过使用字符串看到了这一点。但是如果你想插入整数呢？简单来说，你想添加的所有东西都必须转换成一个字符串。

诀窍是知道使用哪种格式说明符。例如，我们对字符串使用一个，对整数使用另一个，等等。下面列出了一些更常用的格式说明符。更多选项参见sprintf()文档。一个这样的位置是 www.tutorialspoint.com/c_standard_library/c_function_sprintf.htm 。

• %c:字符

• %i:整数

• %s:一串字符

• %x:十六进制数(基数 16)

现在，让我们看一段代码来做一些前面的格式化。清单 9-10 显示了一个示例草图，演示了如何获取一个值(可能是从传感器或类似设备读取的)并创建一个INSERT语句。这恰好显示了一个INSERT语句，但是该技术也适用于填充其他语句的WHERE子句。

/*
  Beginning Sensor Networks Second Edition
  Example: Formatting data for SQL statements.
*/
void setup() {
  Serial.begin(115200);
  while (!Serial); // wait for serial port to connect
  Serial.println("Welcome to the SQL string format example!");
  // SQL command formatting string
  const char INSERT_DATA[] = "INSERT INTO test_arduino.temps VALUES (%s, %i, '0x%x')";
  // Buffers for strings
  char query[128];
  char temp_buff[10];
  // Some variables
  float float_val = 26.9;
  int int_val = 13;
  int hex_val = 251;
  // Convert float to string
  dtostrf(float_val, 1, 1, temp_buff);
  // Format the string
  sprintf(query, INSERT_DATA, temp_buff, int_val, hex_val);
  // Show the result
  Serial.println(query);
}

void loop() {
}

Listing 9-10SQL String Formatting

如果你想亲自尝试一下，你可以。只需打开一个新的草图，将代码放在setup()方法中并运行它。我在sql_format.ino中命名了这个例子。您应该会看到以下输出:

Welcome to the SQL string format example!
INSERT INTO test_arduino.temps VALUES (26.9, 13, '0xfb')

在这个例子中，我还向您展示了如何处理浮点值。回想一下，Arduino sprintf()方法不支持浮点值，所以您必须首先将浮点值转换为字符串，然后在您的sprintf()方法中使用该字符串。你用来转换浮点值的方法是dtostrf()。

如果通读代码示例，您会看到这个新字符串是如何形成的。这个结果字符串可以发送到数据库，并将值插入到数据库中。

项目示例:如何执行选择查询

有时，您需要从数据库服务器中获取信息，用于计算或显示(或传输)标签。例如，假设您有一个传感器，需要使用依赖于其他数据的公式进行校准或转换。与其编写所有这些东西(可能有几十个或几百个)，在这个过程中消耗大量内存，为什么不将这些信息存储在数据库表中，并在需要查找值时进行查询呢？

类似地，假设您想要在 LCD 上显示文本字符串，或者甚至在串行监视器上显示，但是这些字符串取决于正在读取的传感器。也就是说，传感器可能位于不同的位置。您可以通过将这些字符串放在一个表中并在需要时获取它们来节省空间，而不是对所有这些字符串进行编码，从而占用大量空间。

在本节中，我将演示几个示例，说明如何使用连接器从数据库返回数据。

Tip

该库包含许多用于查询数据库和使用草图中的数据的方法。如果您希望在串行监视器中看到数据，它还包括显示数据的有用方法。请注意，这段代码确实给编译后的草图增加了大约 2KB。根据 Arduino 的内存大小，如果您在草图中添加了多个查询，您可能会耗尽空间。有关减小草图大小的建议，请参见“我的草图太大”故障排除部分。

在串行监视器中显示结果集

如果您想运行一个查询并在串行监视器中显示结果，您可以使用内置方法show_results()。该方法打印以逗号分隔的列名，然后遍历结果集并打印以逗号分隔的值。

代码非常简单。您只需要调用execute()，向其传递查询字符串，然后调用show_results()方法。当然，串行监视器必须打开，您才能看到结果。下面显示了一个名为 show_data()的方法示例，该方法演示了该技术:

void show_data() {
  Serial.print("Getting all rows from the table ... ");

  MySQL_Cursor *cur_mem = new MySQL_Cursor(&conn);
  // Execute the query
  int res = cur_mem->execute(SELECT_SQL);
  if (!res) {
    Serial.println("Query failed.");
  } else {
    Serial.println("Ok.");
  }
  cur_mem->show_results();
  delete cur_mem;
}

假设您执行了前面的 DHT22 项目，那么当您运行这段代码时，您将会得到与下面类似的结果。请注意，您可以使用 DHT22 代码作为剥离 DHT 特定部分的基础，或者您可以下载该书的示例代码并打开名为select_mysql.ino的草图。

Welcome to the MySQL SELECT example!
Starting WiFi.
Connected to network
My IP address is: 192.168.42.13
Connecting...
...trying...
Connected to server version 8.0.18
Getting all rows from the table:Ok.
id,temp_c,rel_humid
540,23.5,39.6
541,23.5,39.6
542,23.5,39.7
543,23.5,39.6
544,23.5,39.6
545,23.5,39.6
546,23.5,39.6
547,23.5,39.6
548,23.5,39.6
14 rows in result.

编写自己的显示方法

有些情况下，您可能希望构建自己的迭代器来读取查询的结果集。例如，您可能希望在 LCD 上显示结果，或者将结果发送到网络中的另一个节点。幸运的是，您可以通过使用大量助手方法编写自己版本的show_results()来做到这一点。我在上一节中讨论了如何使用show_results()方法，但是我讨论的是该方法中用于编写您自己的方法的方法。正如您将看到的，帮助器方法已经可供您使用，命名这些方法是为了更容易看到代码是如何工作的。

这些包括用于检索列名的get_columns()；get_next_row()，是读取行的迭代器；内存清理方法free_columns_buffer()和free_row_buffer()。在处理完该行的数据后调用free_row_buffer(方法，在读取完所有行后调用free_columns_buffer()方法。

清单 9-11 显示了先前show_data()方法的修改版本，显示了读取作为参数传递的查询、执行查询，然后读取列和行的所有步骤。我们会稍微修饰一下，让事情变得更有趣一些。该代码可以在custom_results.ino草图中的示例代码中找到。

/*
 * Custom show results example
 */
void show_data(char *query) {
  column_names *cols;
  int rows = 0;
  char buffer[24];

  Serial.print("Getting all rows from the table ... ");

  // Execute the query
  MySQL_Cursor *cur_mem = new MySQL_Cursor(&conn);
  int res = cur_mem->execute(query);
  if (!res) {
    Serial.println("Query failed.");
    return;
  } else {
    Serial.println("Ok.\n");
  }

  // Fetch the columns and print them
  cols = cur_mem->get_columns();
  for (int f = 0; f < cols->num_fields; f++) {
    sprintf(buffer, COL_FORMAT, cols->fields[f]->name);
    Serial.print(buffer);
  }
  Serial.println();

  // Print a separator
  for (int f = 0; f < cols->num_fields; f++) {
    Serial.print("----------  ");
  }
  Serial.println();

  // Read the rows and print them
  row_values *row = NULL;
  do {
    row = cur_mem->get_next_row();
    if (row != NULL) {
      for (int f = 0; f < cols->num_fields; f++) {
        sprintf(buffer, COL_FORMAT, row->values[f]);
        Serial.print(buffer);
      }
      Serial.println();
    }
  } while (row != NULL);

  delete cur_mem;
}

Listing 9-11Custom Query Results Method

请注意，您首先必须阅读这些列。这是因为 MySQL 总是在发送任何行之前发送列名。一旦读取了列，就可以使用 iterator helper 方法读取行，直到没有行返回为止。

get_columns()方法返回一个指向特殊结构的指针，该结构包含字段的数量和一个字段数组，该数组也是一个特殊结构。下面显示了这两种结构；你可以在清单 9-11 中看到它们的用法。

// Structure for retrieving a field (minimal implementation).
typedef struct {
  char *db;
  char *table;
  char *name;
} field_struct;

// Structure for storing result set metadata.
typedef struct {
  int num_fields; // actual number of fields
  field_struct *fields[MAX_FIELDS];
} column_names;

方法get_next_row()返回一个指针，指向一个包含字符串数组的类似结构。这是因为从服务器返回的所有数据(行)都是作为字符串返回的。如果需要，您可以将这些值转换为其他数据类型。

下面是第二个结构:

// Structure for storing row data.
typedef struct {
  char *values[MAX_FIELDS];
} row_values;

您可能想知道为什么您必须进行内存清理。简单地说，为了使连接器尽可能轻便，一些方便的例程被有意省略了。一个典型的例子是在读取列和行数据期间清除(释放)分配的内存。前面的示例显示了这些调用的正确位置。

Caution

如果没有像图中所示的那样释放内存，将会导致草图的执行速度迅速下降，并最终冻结或挂起。

一旦创建了这样的方法，就可以在草图的其他地方使用它来执行和处理查询结果，如下所示:

const char TEST_SELECT_QUERY[] = "SELECT * FROM world.city LIMIT 10";
show_data(TEST_SELECT_QUERY);

如果您计划编写一个这样的方法来将数据发送到其他地方，请注意您使用的代码量，并消除任何不必要的字符串和转换(浮点转换需要一个名为dtostf()的库，它会给编译后的草图增加 2KB)。

如果您在 DHT22 示例之后执行此代码，您将在串行监视器中看到类似于以下代码的输出:

Welcome to the MySQL Custom SELECT example!
Starting WiFi.
Connected to network
My IP address is: 192.168.42.13
Connecting...
...trying...
Connected to server version 8.0.18
Getting all rows from the table ... Ok.

        id      temp_c   rel_humid
----------  ----------  ----------
       540        23.5        39.6
       541        23.5        39.6
       542        23.5        39.7
       543        23.5        39.6
       544        23.5        39.6
       545        23.5        39.6
       546        23.5        39.6
       547        23.5        39.6
       548        23.5        39.6

示例:从数据库获取查找值

尽管前面的示例向您展示了如何处理多行结果集以显示大量数据，但查询数据库更常见的原因是返回一个特定值或一组值以在草图中使用。通常，这是通过使用旨在返回单行的查询来完成的。例如，它可以从查找表中返回特定的值。

与前面的示例一样，您必须从列数据开始按顺序处理结果集。这种类型的查询不需要它，所以可以忽略它。您还需要对行进行迭代，因为结果集以一个特殊的包终止，并且get_next_row()方法读取该包，如果遇到它就返回NUL L(表示没有更多的行)。清单 9-12 显示了从数据库中读取并使用单个值所需的代码。如果这个例子将被多次调用或者从你的草图中的几个地方被调用，那么它可以被做成一个单独的方法。

int get_data() {
  row_values *row = NULL;
  long head_count = 0;

  // Initiate the query class instance
  MySQL_Cursor *cur_mem = new MySQL_Cursor(&conn);
  // Execute the query
  cur_mem->execute(SELECT_SQL);
  // Fetch the columns (required) but we don't use them.
  column_names *columns = cur_mem->get_columns();

  // Read the row (we are only expecting the one)
  do {
    row = cur_mem->get_next_row();
    if (row != NULL) {
      head_count = atol(row->values[0]);
    }
  } while (row != NULL);
  // Deleting the cursor also frees up memory used
  delete cur_mem;

  return head_count;
}
...
void setup() {
...
  connect_to_mysql();
  int count = get_data();
  // Show the result
  Serial.print("NYC pop = ");
  Serial.println(count);
}

Listing 9-12Getting a Lookup Value

如您所见，该库支持处理返回结果集的查询的能力。这些命令包括SELECT、SHOW以及类似的命令。

如果您执行此示例，您应该会看到以下输出或类似内容:

Welcome to the MySQL lookup table example!
Starting WiFi.
Connected to network
My IP address is: 192.168.42.13
Connecting...
...trying...
Connected to server version 8.0.18
NYC pop = 12886

然而，请注意(再次)Arduino 平台的可用内存量非常有限。用几个返回大型结果集的复杂查询构建草图可能会耗尽 Arduino 板上的内存，比如 Uno 和 Leonardo。如果你的草图很大，你可能要考虑移动到 Due 板。

部件购物清单

完成本章中的项目需要一些组件。所有这些组件都在前面的章节中使用过。它们列于表 9-2 中。

表 9-2

所需组件

|

项目

|

供应商

|

是吗？成本美元

|

所需数量

| | --- | --- | --- | --- | | Arduino Uno，莱昂纳多(任何支持盾牌的) | 各种各样的 | 25 美元及以上 | one | | 以太网盾 arduino | www.sparkfun.com/products | 24.95 美元及以上 | one | | Arduino WiFi 盾 | www.sparkfun.com/products/13287 | $16.95 | one | | 试验板 | [`www.sparkfun.com/products/9567`](http://www.sparkfun.com/products/9567) |$5.95 | one | | 试验板跳线 | www.sparkfun.com/products/8431 | $3.95 | one | | DHT22 | [`www.sparkfun.com/products/10167`](http://www.sparkfun.com/products/10167) |$9.95 | one | | www.adafruit.com/products/385 | | 150 欧姆电阻器 | 各种各样的 | 变化 | one |

摘要

使用连接器/Arduino 库，您可以使您的传感器节点更加复杂。通过使您的传感器节点能够将数据保存在 MySQL 数据库中，您还可以通过使数据更容易访问并存储在非常可靠的位置(数据库服务器)来增强您的监控解决方案。

在本章中，您了解了如何编写支持数据库的 Arduino 草图，并详细浏览了连接器/Arduino 库。有了这些知识，你就可以开始创建一个真正的传感器网络了。在下一章中，您将使用前几章中积累的知识来创建您的第一个传感器网络，该网络包含 MySQL 数据库服务器、Arduino 聚合节点和无线传感器节点。

Footnotes 1

我无法让无线防护网正常工作。WiFi 库需要在这方面做一些工作，因为它会导致编译错误。查看 WiFi 指南页面，了解有关使用 WiFi 盾的最新信息。

  2

是的，我直截了当地说，反对营销材料可能暗示不是所有的 MySQL 变体都是 100%兼容的。有些对客户端协议进行了微小的更改，这导致连接器以意外的方式运行，并且在某些情况下会失败。

  3

MySQL 的旧版本(8.0 之前)可能需要传递NULL作为TIMESTAMP列的值。

  4

Adafruit 的试验板和安装板(www . Adafruit . com/products/275)。

  5

假设你已经从 https://github.com/arduino/wifishield 下载并安装了 WiFi 盾库。

  6

尽管令人满意，请不要给你的小阿杜诺双向飞碟射击课。并没有失去一切，大多数问题都可以通过一点耐心和这里描述的技巧来解决。

  7

这对凡人来说是不可能的壮举。

  8

你会惊讶地发现这种情况经常发生——当你发现一旦有适当的电源供应，它就能很好地工作时，你会感到多么卑微。

  9

去过那里，做过那个。两次。你知道它有两端，对吧？

  10

一种不稳定的状态，不稳定是常态。

  11

有许多方法可以组织代码。这绝不是唯一的或者可能是最好的方法。

  12

详见 www.cplusplus.com/reference/cstdio/sprintf/ 的sprintf()文档。
