概述

godot是所有游戏开发引擎中对独立开发者最友好的游戏开发引擎了，相对比于ue5的庞大资源开销，unity的付费机制，cocso逐渐势微。godot开源且轻量，并且拥有非常完善的文档和社区环境，是独立开发者的首选。如果你想一个人做游戏，或几个人做游戏，使用godot没问题。等待戈多，相信godot会越来越好。



不管你使用什么游戏引擎，所有的游戏引擎都离不开计算机图形学(Computer Graphics)，而计算机图形学(CG)的基础之一着色器(Shader)是绕不开的话题。

着色器，顾名思义，是将场景渲染到你的屏幕上的一段程序，作为图形渲染流程（渲染管线）的一个重要节点，他将模型数据（点集）处理成图像数据（像素颜色）。

着色器由来

着色器shader是一段简单程序，只有输入和输出，它的运算相对不复杂。

现代大部分的屏幕的分辨率都支持 1920 x 1080 像素，这意味着你的屏幕上有200万个像素点需要渲染，shader决定每个像素点渲染什么颜色。也就是说一帧画面需要运算shader200万次，而如果希望游戏画面顺畅一秒至少渲染 60-120帧，这意味着shader每秒需要运算数亿次。

shader的运算难度对CPU当然不算什么，但CPU是线性运算的，它计算完上一个任务才会进行下一个任务。通常CPU的核心是8-16个，这对于上亿的运算量来说，几乎可以忽略。于是使用CPU运算shader就会十分浪费资源，因为大部分时间都用在等待前一个程序计算完成上了，CPU无法在短时间完成这个任务。


在这种情况下，GPU( graphics processing unit) 应运而生，它的设计初衷只有一个就是用来渲染图像，运算shader这样的图形渲染程序。所以它有上千的核心可以进行并行运算，即使的数亿的运算量也能在几毫秒内完成。

自此以后，所有的shader程序都有了归宿，它们都会投入显卡的怀抱，在GPU上进行运算。从此GPU接过了图形计算渲染的重任，也因此在图形计算分析上有了得天独厚的优势，而在未来它将为AI事业添砖加瓦。

着色器语言（GLSL）（Graphics Library Shader Language）

着色器语言，最特殊的地方是它在GPU上运行，与CPU运行不一样。它是并行运算的，不同的核心之间不能互相交流信息。同一个核心前后并无无记忆。上一个运算是海水的像素，下一个运算可能是天空的像素。它的运算只有基础的输入，然后输出像素颜色，它的运算是各自完全独立的。

这是它不同于CPU中运算的程序的地方，也是其最重要的特性。

基础语法

变量声明

// 整型变量
int count = 10;
// 浮点数变量
float num = 10.0;
// 声明一个布尔值变量
bool lightBool = true;

// 着色器语言定义一个整形常量
const int count = 10;

// 声明函数有返回的按返回的类型声明
void main(){
  float x = 10.0;
}
float add(float x,float y){
  return x + y
}

if和for 基本和js一致，不做介绍

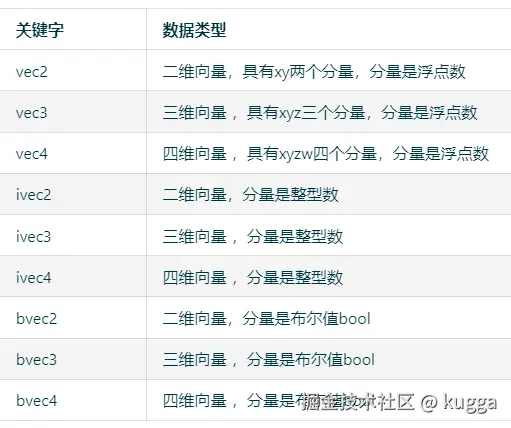

向量


四维向量可以用于表示位置颜色和纹理


// 四维向量有四个分量，可以用来表示位置的x、y、z、w
vec4 pos = vec4(1.0, 0.0, 0.0, 1.0);
pos.x; pos.y; pos.z; pos.w;

// 四维向量有四个分量，可以用来表示颜色的r、g、b、a
vec4 color = vec4(1.0, 0.0, 0.0, 1.0);//红色不透明
color.r; color.g; color.b; color.a;

// 四维向量有四个分量，可以用来表示纹理坐标的s、t、p、q
vec4 texture = vec4(1.0, 0.0, 0.0, 1.0);
texture.s; texture.t; texture.p; texture.q;

内置变量

  • gl_PointSize：点渲染像素大小，数据类型浮点数float
  • gl_Position：顶点坐标，数据类型四维向量vec4
  • gl_FragColor：像素颜色，数据类型四维向量vec4

代码语句结尾要以分号结尾，不可省略，否则报错

渲染管线 （rendering pipeline）

GPU有上千个核心，每个核心都会同时进行图形渲染工作，这个渲染的流程就被称为渲染流水线。 模型数据经过这个流水线后，才变成了屏幕上的一个个像素点。

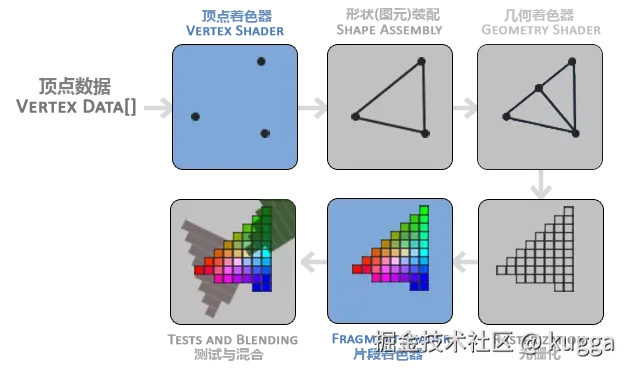

我们只介绍其中几个重要的流程： u=2134076936,3066297612&fm=253&fmt=auto&app=138&f=PNG.webp

如图，最顶部的数据流入，它由是CPU提供给GPU的顶点缓冲区数据（存储顶点数据，如位置、法线、纹理坐标等）。

随后顶点缓冲区数据被输入顶点着色器，顶点着色器可以处理和改变这些顶点的属性（位置、法线、纹理等）它的主要任务是根据顶点来完成坐标转换、光照计算纹理生成等顶点的相关操作。

随后经过2个步骤，到达光栅化阶段。这一步会将所有的3D几何图形，变成屏幕上的一个个像素网格，以便展示到显示器，但此时这些像素生成了但没有颜色。

到达片段着色器阶段，这个阶段经过运算后会为每个像素分配颜色。这也是我们编写片段着色器能控制颜色的根本原因。

完成像素的颜色渲染后，它就会等待显示到屏幕上了，也就生产出了帧缓冲区（framebuffer）。


如果你想进一步详细了解渲染的流程可以参考youtube上的视频： How do Video Game Graphics

顶点着色器（vertex）

顶点着色器对每个顶点运行一次，我们可以在这个阶段对顶点做各种操作来实现你想要的任何效果。

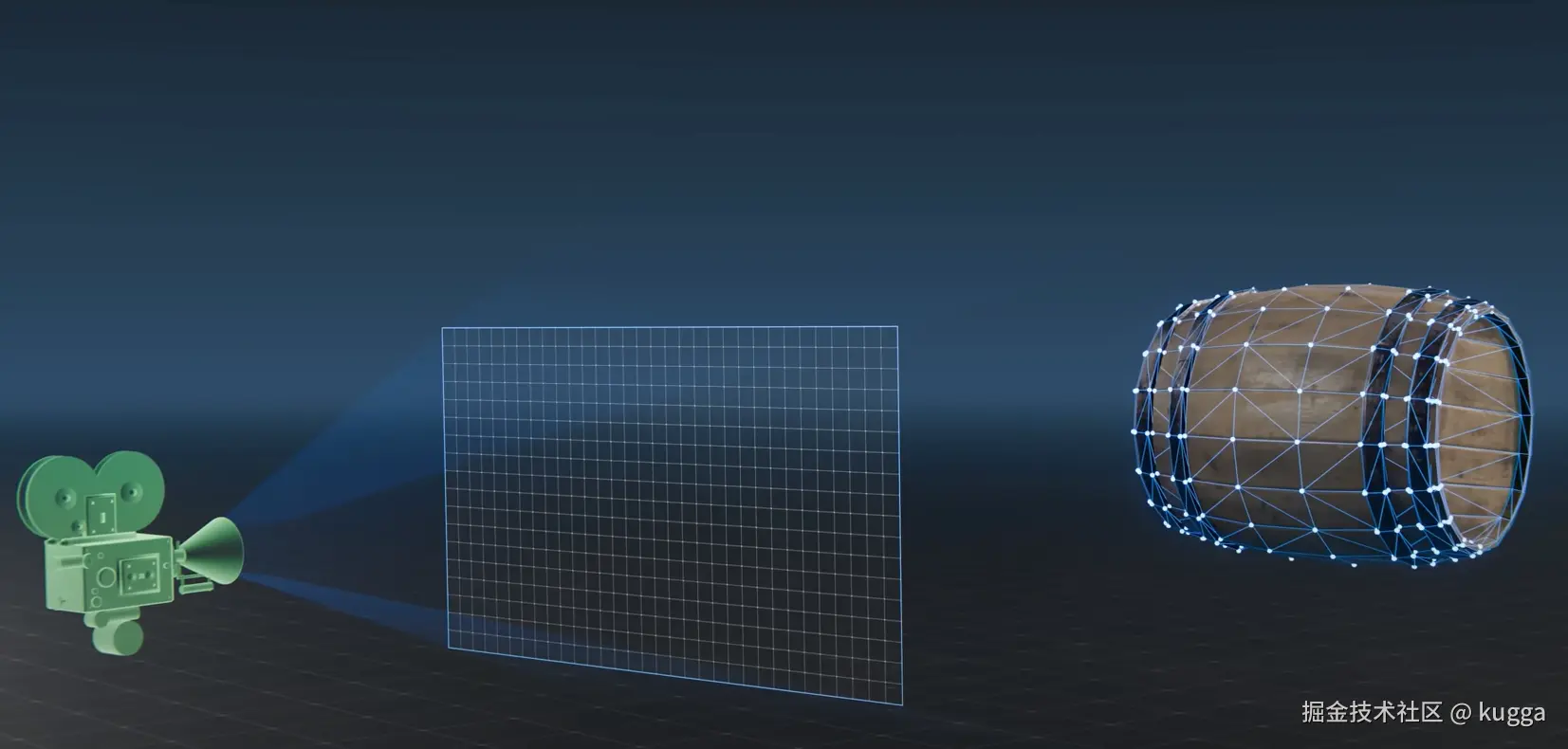

什么是顶点?

基本所有的3D模型都是由三角形构成的，这是因为GPU用三角形绘制事物时，速度最快。顶点就是三角形的三个点。

索引缓冲区（Element Buffer Object, EBO）包含顶点的索引，指示顶点缓冲区中的哪些顶点应组合成三角形。 索引缓冲区和顶点缓冲区，会作为输入输入顶点着色器。

当然其实你也可以简单的理解为模型在空间中的一点。


片段着色器（fragment）

其实我认为像素着色器可能更适合它，它本质上就是为每个像素进行着色，已经是渲染流程的最后阶段。

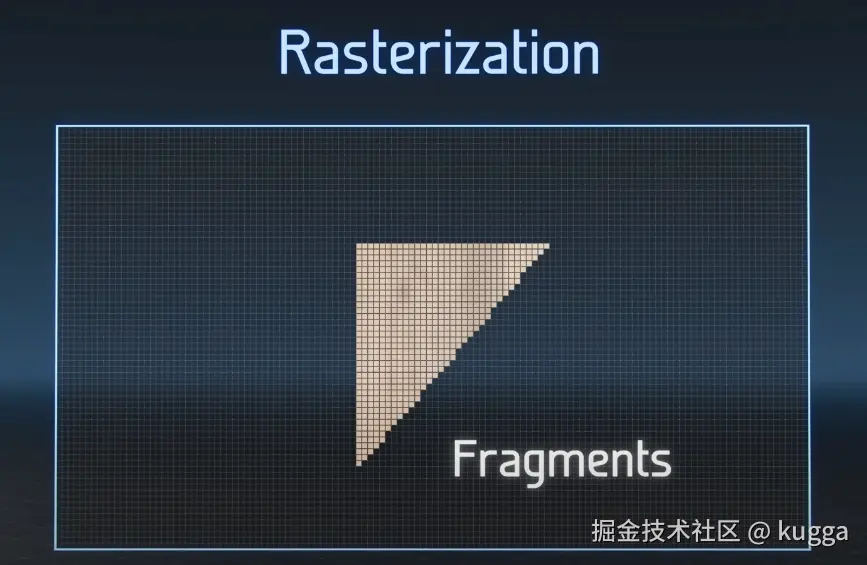

在光栅化后，一个个片段才被分割开（基本上一个像素一个片段），片段着色器在每个需要显示像素的片段上运行。有些像素上可能会运行多次（如启用多重采样抗锯齿时，一个像素可能被分割成16个更小的片段）。

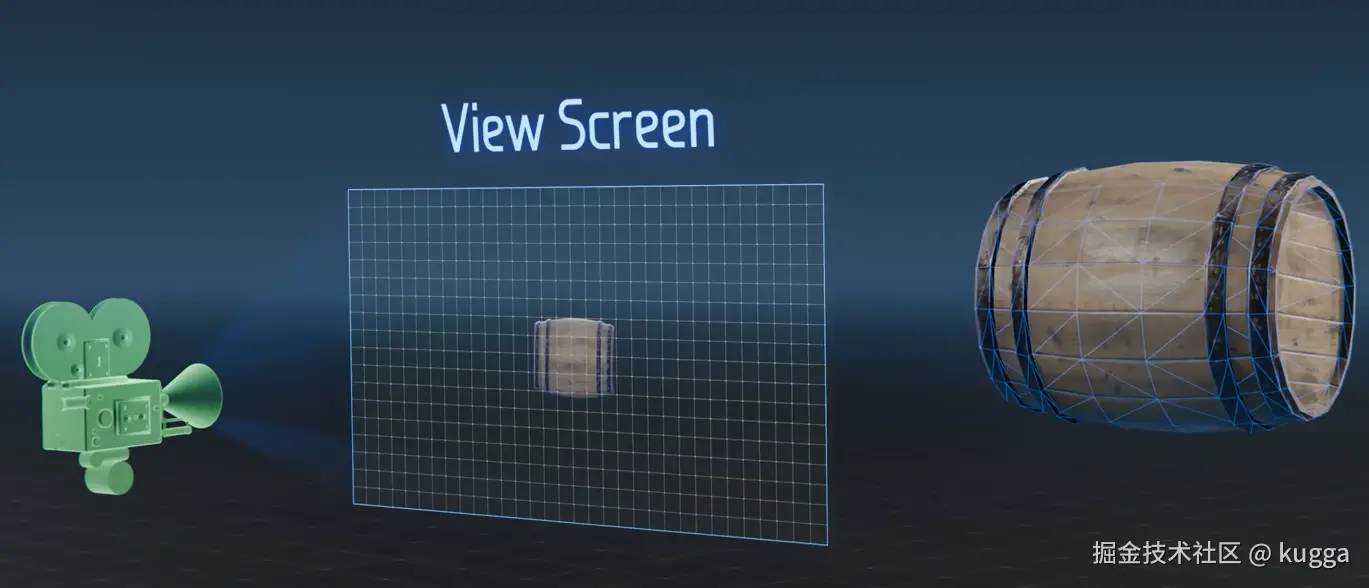

image.png 你可以编写不同的片段着色器创建不同的视觉效果。

结语

我们对shader做了一个初步的了解和介绍，了解了着色器语言，在图形渲染中的重要作用。也知道它们能决定最终呈现给玩家的视觉效果。

小结

  • 因为GPU的并行运算机制，着色器语言和典型的程序有所不同。
  • 着色器代码在每个顶点和片段上独立运行。
  • 帧与帧之间不能存储数据，着色器是无记忆的不能知道这条渲染线上之前运行了什么，也不知道相邻的渲染线上是否在运行。
  • 基于以上几点，不同于传统的编程思维，需要尤其注意。时刻谨记你写的代码将在数千个核心中批量执行。

闲话

以前学习threejs时，短暂学习过webGl,webgl算是openGl的一个简化适配浏览器的版本。那时学习shader感到十分痛苦，后来，匆匆看完。就去直接使用webGl的框架threejs了，现在我连threejs都不想写,而使用了three的框架 react-three/fiber。

结果在学习和使用游戏引擎时，又回到了shader的学习上来。有些东西是躲避不掉的。原来欠下的技术债最终都要还！
